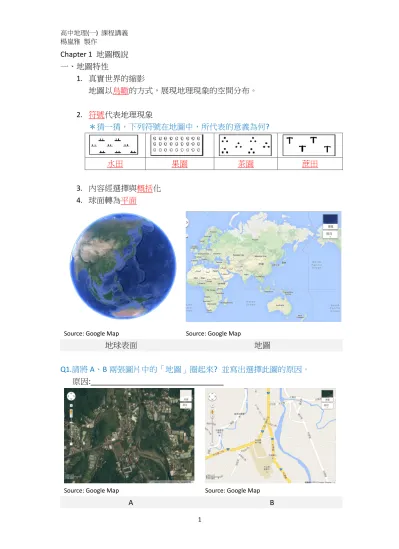

1 Chapter 1 地圖概說 一、地圖特性 1. 真實世界的縮影 地圖以鳥瞰的方式，展現地理現象的空間分布。 2. 符號代表地理現象 ＊猜一猜，下列符號在地圖中，所代表的意義為何? 水田 果園 茶園 蔗田 3. 內容經選擇與概括化 4. 球面轉為平面
Source: Google Map Source: Google Map
地球表面 地圖
Q1.請將 A、B 兩張圖片中的「地圖」圈起來? 並寫出選擇此圖的原因。
原因:
Source: Google Map Source: Google Map
2 比例尺分母 實地距離 圖上距離 比例尺 1 二、地圖要素 1. 圖名:圖幅涵蓋的範圍 Source: 經建版地形圖 2. 比例尺:縮小的比例 縮小程度的比例，可用文字法（例：五萬分之一）、數字法（例：1：50000）、 圖示法： Q2.一張地圖的比例尺為 1/50,000，若在地圖中測量出 A、B 兩地距離為 5 公分，請問：AB 兩地的實際距離是多少公里？ Q3.若甲圖的比例尺為 1：250,000，則乙圖上 1cm 代表實際距離若干？
3 ◎「地圖比例尺」： (1)地圖比例尺是指長度（距離）的比例 (2)小比例尺地圖→內容較簡化，適合大區域範圍。如：世界地圖。 (3)大比例尺地圖→內容較詳盡，適合小區域範圍。如：鄉鎮市區域圖。 3. 圖例:表示地表現象的符號 ＊台灣經建版地形圖的圖例對照表 Source: 經建版地形圖 請根據下列三項線索與地圖，利用「台灣百年歷史地圖」app，找出下圖 的位置後，完成下表中最主要的土地利用填寫。 線索一：位於新北市西南方的行政區 線索二：大漢溪的右岸 線索三：範圍包括新北市的兩個轄區 年代 日治 1989 2013 土地 利用 符號
4 4. 方位: (1) 絕對方位：地表經緯度位置，全球衛星定位系統可測量定點。 (2) 地圖方位：若無指北標示，則地圖上方為北方。 (3) 羅盤方位：描述一地相對位置，可使用羅盤傾斜儀測量。 方位角法 正北方為 0°，順時針指向 目標物之方向，度量出的 角度。 象限角法 把平面分成四個象限，以 正北和正南為中心軸，向 東、西各分成 90°。 請利用「GPS 狀態」app，分別寫出下問題中的答案。 1.請寫出[講桌]在你座位的哪一個方位角(16 方位)? 2.請寫出[班長座位]或[地理小老師]在你座位的哪一個方位角(16 方位)? 3.請將上面兩題的相對方向寫在紙上，提供給老師，讓全班同學猜一猜你是誰?
5 5. 方格座標: 在大比例尺上，常將地圖畫成許多正方形的圖網方格，簡稱 網格。 Q4.圖中 A 點位於（4 , 3）方格內，B 位於（6 , 8）。小明以羅盤測得 A 點在小明 的 N45。 W，B 位於在 180。 方位角上，請問小明在哪裡？ 三、地理網線 1. 經緯度：假想的地球網線 2. 設置經緯線的依據： (1) 三個定點： 北極點、南極點、球心 (2) 二條定線： 赤道、地軸 3. 設置經緯線的目的： (1)定位－絕對位置 (2)定向－相對位置 經緯線 定義 特點 經線 兩極間的半個經圈 1.正南北向 2.皆屬大圓線 3.經線距不等（＊向兩極處遞減） 緯線 赤道平行的小圓 1.正東西向 2.互相平行 （赤道長約 4 萬公里） 3.緯線距（經線弧度長）向兩極略增（約 111Km/度）
6 經度 緯度 定義 與 0 度經線間緯線的弧度 與赤道間經線的弧度 基準線 本初子午線 赤道 範圍 東西各 180 度 南北各 90 度 示意圖 4. 時區:地表每隔15度經度為一區，以時區的中央經線為準。 (1) 地方標準時：以該時區中央經線的時間為準，全球有 24 個地方標準 時。 例如：台灣為中原標準時區（120°E）。 (2) 國際標準時：即英國格林威治地方標準時（即 0°時區）的時間。 (3) 國際換日線：大致以 180°經線為準，向東通過此線時減一日，向西通 過此線時加一日。 (4) 時區的換算: A. 先找出兩地時區的中央經線。 B. 由經度差換算成時間差（小時）（經度差÷15）。 C. 確認兩地東西位置後，東加西減。 D. 如經過國際換日線，向東通過換日線則減日期（一日），反之則加 日期。 請利用 HTC Flyer「時鐘」app，找出下列城市現在的時間，並完成下表中 的空格。 城市 現在時間 時區中央經線 紐約 (New York) 倫敦 (London) 雪梨 (Sydney) 里約熱內盧 (Rio de Janeiro)
7 Q5.甲地位西經 38°，乙地位西經 153°，若乙地是上午 4 時，則甲地當地時間？ Q6. 長年旅居美國舊金山(120。 W)的小九，為了參加台灣國慶典禮，必須於 10 月 10 日上午 10 時抵達台灣。若從舊金山需要搭乘 12 個小時的飛機，才能越過太 平洋抵達台灣。請問，小九最慢必須在舊金山當地時間何時登機? 四、地圖投影 1. 投影變形 分類方式 投影種類 投影特徵 紙張形狀 圓錐 圖紙捲成圓錐 圓柱 圖紙捲成圓筒 平面 圖紙平放 光源位置 心射 光源在球心 → 緯距向兩極遞增 平射 光源置於地球儀另一側 → 緯距向兩極遞增 正射 光源在無窮遠 → 緯距向兩極縮小 變形特性 等角(正形) 方向角度不變 等積 面積大小比例不變，但形狀和方向會扭曲 等距 地圖中某些方向的長度保持不變
8 2. 投影類型 特 性 麥卡托圓柱投影法 蘭伯特圓錐投影法 等距方位投影 光 源 心射 心射 平射 紙 張 圓柱→ 切線在赤道 圓錐→ 切線在中緯度 平面→ 切點在某一點 變 形 等角 正形 等距 優 點 兩點方向正確 中緯形狀正確 中心點與各地距離正確 缺 點 高緯面積放大 低、高緯不準確 除中心點外，其他點間距離並不正確 用 途 航海 中緯地區地形、天氣、航 空圖 示 意 圖 Source:全人教育百寶箱 Source:全人教育百寶箱 Source:全人教育百寶箱 3. 橫麥卡托二度分帶座標系統 投影面 橫放圓柱與中央經線相切 適用地區 國家形狀南北狹長，東西窄 特色 ①小範圍的方向正確，且面積變 形極小 ②離中央經線越遠，變形量越大
9 習題答案 1. B ， 地圖需經過概括化。 2. 2.5 公里 1 50,000= 5 𝑐𝑚 𝑥 𝑐𝑚 𝑥 = 250,000 𝑐𝑚 𝑥 = 2.5 𝑘𝑚 3. 5 公里 甲的比例尺為 1 250,000 甲邊長：乙邊長 ＝1 ∶ 1 2 1 250,000：乙 = 1 ∶ 1 2 乙＝ 1 500,000 乙圖 1 公分＝500,000 公分＝5 公里 4. (6,5) 5. 11:00 甲地的中央經線為 45。W，乙地的中央經線為 150。W。 150-45＝105 105°15° = 7 小時 （東加西減） 4：00 + 7 小時 = 11:00 6. 10/9 6:00 舊金山(120。W)與台灣(120。E)相差 240。。 240°15° = 16 小時 （東加西減） 台灣 10/10 10:00 - 16 小時 ＝ 舊金山 10/9 18:00 扣掉飛行時間後，10/9 18:00 – 12 小時 ＝ 10/9 6:00 N45。 W 180。
