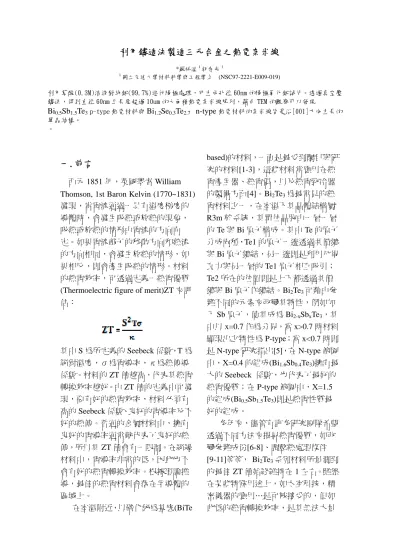

利用鑄造法製造三元合金之熱電奈米線
*蘇祥溢1朝春光1 1 國立交通大學材料科學與工程學系 (NSC97-2221-E009-019) 利用草酸(0.3M)溶液對純鋁(99.7%)進行陽極處理,可生成孔徑 60nm 的陽極氧化鋁試片。透過真空壓 鑄法,得到直徑 60nm 且長度超過 10um 的大面積熱電奈米線陣列,藉由 TEM 的觀察可以發現 Bi0.5Sb1.5Te3 p-type 熱電材料與Bi1.2Se0.3Te2.7 n-type熱電材料的奈米線皆是沿[001]方向生長的 單晶結構。 。一.前言
西元 1851 年,英國學者 William Thomson, 1st Baron Kelvin (1770~1831) 發現,當電流通過一具有溫度梯度的 導體時,會發生吸熱或放熱的現象, 吸熱或放熱的情形由電流的方向而 定。如果電流載子的移動方向和熱流 的方向相同,會發生放熱的情形,如 果相反,則會產生吸熱的情形。材料 的熱電效率,可透過定義一熱電優質 (Thermoelectric figure of merit)ZT 來評 估: 其中 S 為所定義的 Seebeck 係數,T 為 絕對溫度,σ為電導率,κ為熱傳導 係數。材料的 ZT 值越高,代表其熱電 轉換效率越好。由 ZT 值的定義中可發 現,要有好的熱電效率,材料必須有 高的 Seebeck 係數、良好的電導率及不 好的熱傳。普通的金屬材料中,擁有 良好的電導率通常就代表了良好的熱 傳,所以其 ZT 值會有一限制。在絕緣 材料中,電導率非常的低,因此也不 會有好的熱電轉換效率。根據理論推 導,最佳的熱電材料會落在半導體的 區域上。 在室溫附近,以碲化鉍為基底(BiTe based)的材料,一直是最受到矚目與研 究的材料[1-3],這些材料常應用在熱 電產生器、熱電偶,以及熱電致冷器 的製備方面[4]。Bi2Te3為最常見的熱 電材料之一,在室溫下其晶體結構屬 R3m 於系統,其單位晶胞由一層一層 的 Te 與 Bi 原子構成。其中 Te 的原子 分成兩種,Te1 的原子一邊透過共價鍵 與 Bi 原子鍵結,另一邊則是利用凡得 瓦力與另一層的 Te1 原子相互吸引; Te2 所在的位置則是上下都透過共價 鍵與 Bi 原子作鍵結。Bi2Te3可藉由參 雜不同的元素來改變其特性,例如加 入 Sb 原子,使其成為 Bi2-xSbxTe3,其 中以 x=0.7 作為分界,當 x>0.7 時材料 顯現出之特性為 P-type;當 x<0.7 時則 是 N-type 研究指出[5],在 N-type 範圍 中,X=0.4 的組成(Bi1.6Sb0.4Te3)擁有最 大的 Seebeck 係數,也代表了最好的 熱電優質;在 P-type 範圍中,X=1.5 的組成(Bi0.5Sb1.5Te3)則是熱電性質最 好的組成。 多年來,儘管有許多研究團隊希望 透過不同方法來提昇熱電優質,如改 變參雜成份[6-8]、調整熱處理條件 [9-11]等等, Bi2Te3系列材料所量測到 的最佳 ZT 值始終維持在 1 左右。雖然 在某些特殊用途上,如太空科技,精 密儀器的應用…是可被接受的,但如 此低的熱電轉換效率,是其無法大量商業化生產的原因。西元 1993 年,MIT 的 Hicks 與 Dresselhaus 提出,若能將 Bi2Te3 製成超晶格的多層模結構,隨 著模厚的縮小,可望將 ZT 值提高到塊 材(ZT~0.52)的 13 倍以上[12]。如將 Bi2Te3 製成量子線,隨著線寬的減 少,更有可能將 ZT 值提高到 14 左右 [13]。在此重大的發現後,各國學者紛 紛開始致力於熱電材料的奈米化。 Force Bi0.5Sb1.5Te3 Pump Buffer AAO 圖一.真空壓鑄系統示意圖
二.實驗方法
三.結果與討論
藉由真空壓鑄法並利用多孔性氧 化鋁膜為模板來製備 Bi0.5Sb1.5Te3 p-type 與 Bi0.45Se0.1Te0.45 n-type 合金 奈米線。首先使用 99.7%純鋁薄片為基 材,進行電解拋光處理,經由電解拋 光得到光滑平整表面的鋁試片,再利 用 0.3M 的草酸溶液進行二階段的陽極 處理,鋁試片作為陽極,白金片作為 陰極,在 40V、20℃下進行陽極處理 3 小時。待氧化鋁模板製備完成,以氯 化銅與鹽酸的混合溶液去除殘留的鋁 基材。將 AAO 背面的鋁基材置換成耐 高溫且延展性佳的材料來提供緩衝, 此置換上緩衝層的奈米模板再與 Bi0.5Sb1.5Te3 p-type 與 Bi0.45Se0.1Te0.45 n-type 塊材分別放入模具中抽真空同 時加熱至 700o C 以上後,透過外加應 力對模具加壓,使熔融 Bi0.5Sb1.5Te3 p-type 與 Bi0.45Se0.1Te0.45 n-type 熔湯會 進入奈米模板中而成為奈米線陣列, 壓鑄完奈米線的試片即可進行下一步 的 SEM 與 TEM 觀察分析。再將移除 AAO 的奈米線灑在具有圖形化的二氧 化矽基板上,利用 FIB 將奈米線與上 面的金屬電極作連接,藉此量測奈米 線的電性。 將壓鑄完的 AAO 奈米線陣列利用 JEOL 6500 掃描式電子顯微鏡 (SEM) 分析觀察填充的結果如圖二.(a)所示, 由上視圖可以很清楚的發現,本實驗 所利用的真空壓鑄法可以得到填充率 很高的奈米線陣列。然後利用 5wt%的 氫氧化鈉水溶液將 AAO 移除分別得到 Bi0.5Sb1.5Te3 p-type 與 Bi1.2Se0.3Te2.7 n-type 合金奈米線,如圖二(b) (c)所示。 (a) (b)(c) 圖三.(a) Bi0.45Se0.1Te0.45 n-type 奈米線 陣列 (b) 移除 AAO Bi0.45Se0.1Te0.45 n-type 移除 AAO 奈米線形貌約 6~10um (c)奈米線直徑約 60nm 由圖中可以明顯的看到奈米線的長度 大約 8~10um 且連續而沒有斷裂,此外 在線徑方面也十分一致,多半在 60nm 左右與 AAO 的孔徑幾乎完全相同。 TEM 在材料的分析上主要用於晶 體結構判定、微奈米組織觀察等都可 以透過 TEM 來得知。故本實驗即利用 了 TEM 來鑑定奈米線的晶體結構與結 晶方向。由於 Bi2Te3 系列材料的晶體 結構屬於七大晶系中的菱方晶系 (Rhombohedral System),而非常見的立 方晶系(Cubic System),因此需要配合 軟體的模擬,才能利用 SAED 繞射圖 鑑定出材料的結構,利用 TEM 中所附 加的 EDS 對圖四的奈米線(a)、(b)、(c) 處進行分析。與前面的結果相同,Bi、 Sb、Te 三種元素的比例在奈米線的不 同位置幾乎是一樣的,大約維持 1:3:6,其中唯獨 Bi 的含量稍微偏離了 化合比。透過觀察銅網上不同根的奈 米線,都有繞射圖中的[001]方向與奈 米線平行的情形發生此情形與文獻中 所提到的,Bi0.5Sb1.5Te3 材料在經過 壓鑄後,垂直壓鑄方向的平面會有[001] 之優選方向的情況是一致的
圖四. Bi0.5Sb1.5Te3 p-type 奈米線之 TEM 明 視野圖及其對應位置的繞射點。 圖四為 Bi0.5Sb1.5Te3 p-type 單根奈米 線的明視野圖,其中(a)、(b)、(c)分別 為三個不同的圈圈處所拍攝到的 SAED 繞射圖,在拍攝這三張繞射圖的 同時並沒有改變試片的傾斜角度 (Tilt),在奈米線的兩端來回平移時, 在繞射模式下所看到的繞射點間的間 距與相對關係也沒有改變。因此可 知,此根奈米線為單晶結構。觀察繞 射圖中的[001]方向,與奈米線的方向 平行,由此可知此奈米線是沿著[001] 的方向所成長的。 圖五為 Bi1.2Se0.3Te2.7 n-type 單根奈 米線 TEM 明視野及其對應位置的繞射 點圖。也可以明顯清楚的發現繞射點 位置幾乎都沒有變動,線上的前三個 1、2、3 點所拍出來平行於[001]方向。 後兩個 4、5 兩點雖然相較於前三個轉 了些許的角度,乃是因為在點 3 下方
現有了些許的曲折,而經過量測角度 後發現繞射點所懸選的角度與線兩段 曲折的角度相同。 (a) (a) (b) (b) 圖五.(a) 單根 Bi0.45Se0.1Te0.45 n-type 熱電奈米線 TEM 明視野與其對 (c) 應位置的繞射點圖 (b) 圖(a)中點 1 的 HR-TEM 影像 再利用得到的繞射點去計算,這些照 片是在以[-10,10,1]為 zone axis 所拍攝 的,其成長方向為[001]。對於 BiTe 系 統的熱電材料而言其實際上的晶格更 應該說是 hexagonal,而 [001]也就是 C 軸方向,在由 HR-TEM 中更可以發 現到 BiTe 系統的合金奈米線,在奈米 尺度下依然保持著層狀排列,沿著 C 軸一層一層疊上去。
圖六 (a) 圖形化的二氧化矽基板 (b)藉由 FIB 將單跟奈米線與電極做連結做電 性量測 (c)單跟 Bi1.2Se0.3Te2.7 n-type 奈米線電性 如圖六所示把溶在 5%KOH 溶液中的 奈米線灑在具有圖形化的二氧化矽基 板上,利用 FIB 將奈米線與上面的金 屬電極作連接,藉此量測奈米線的電 性。量出來的導電率為 4.77*10-5(Ω/m) 與文獻上的數據相近,但由於本實驗室 採用兩點式的量測,故在 FIB 將奈米線與 電極連接的地方還有接觸電阻需納入考 慮,所以實際奈米線的電性應該要更好才 對,但由於本實驗室將溶液灑在基板上所 以奈米線的位置沒辦法精準控制,所以會 有接觸電阻的問題。
四.結論
利用此奈高溫的奈米模板,本實驗 成功的將 Bi0.5Sb1.5Te3 p-type 熱電材 料與 Bi0.45Se0.1Te0.45n-type 熱電材 料利用真空壓鑄的方式,製成直徑為 60nm 的奈米線陣列。透過 TEM 進行 分析,得知壓鑄後 Bi0.5Sb1.5Te3 與 Bi0.45Se0.1Te0.45 皆為沿著[001]方向 生長的單晶結構,而且線的長度可以 超過 10um,對於來不論是在性質量測 或是元件製作都有著高度可行性。 參考文獻: [1] Tritt, T. M. (1999). "THERMOELECTRIC MATERIALS:Holey and UnholeySemiconductors." Science 283(5403): 804-805
[2] Yamashita, O., S. Tomiyoshi, et al. (2003).
"Bismuth telluride compounds with high thermoelectric figures of merit." Journal of Applied Physics 93(1): 368-374
[3] Jiang, J., L. Chen, et al. (2005).
"Thermoelectric properties of textured p-type (Bi,Sb)2Te3 fabricated by spark plasma sintering." Scripta Materialia 52(5): 347-351.
[4]Goldsmid, H. J. and R. W. Douglas (1954). "The use of semiconductors in thermoelectric refrigeration." British Journal of Applied Physics 5(11): 386.
[5]Koukharenko, E., N. Frety, et al. (2001). "Electrical properties of Bi-2-xSbxTe3 materials obtained by ultrarapid quenching." Journal of Alloys and Compounds 327(1-2): 1-4.
[6] Yang, J. Y., R. G. Chen, et al. (2006). "Thermoelectric properties of silver-doped n-type Bi2Te3-based material prepared by mechanical alloying and subsequent hot pressing." Journal of Alloys and Compounds 407(1-2): 330-333
[7] Yang, J., T. Aizawa, et al. (2000). "Thermoelectric properties of p-type (Bi2Te3)(x)(Sb2Te3)(1-x) prepared via bulk mechanical alloying and hot pressing." Journal of Alloys and Compounds 309(1-2): 225-228
[8] Zhou, X. S., Y. Deng, et al. (2003). "Transport properties of SnTe-Bi2Te3 alloys." Journal of Alloys and Compounds 352(1-2): 328-332.
"Electrical and microstructural properties of Bi2-xSbxTe and Bi2-xSbxTe2 foils obtained by the ultrarapid quenching process." Journal of Materials Science-Materials i n Electronics 14(5-7): 383-388.
[10] Koukharenko, E., N. Frety, et al. (2000). "Microstructural study of Bi2Te3 material obtained by ultrarapid quenching
processroute." Journal of Crystal Growth 209(4): 773-778.
[11] Kim, T. S. and B. S. Chun (2007).
"Microstructure and thermoelectric properties of n- and p-type Bi2Te3 alloys by rapid
solidification processes." Journal of Alloys and Compounds 437(1-2): 225-230.
[12] Hicks, L. D. and M. S. Dresselhaus (1993). "EFFECT OF QUANTUM-WELL
STRUCTURES ON THE THERMOELECTRIC FIGURE OF MERIT." Physical Review B 47(19): 12727-12731.
[13] Hicks, L. D. and M. S. Dresselhaus (1993). "THERMOELECTRIC FIGURE OF MERIT OF A ONE-DIMENSIONAL CONDUCTOR. Physical Review B 47(24): 16631-16634.
