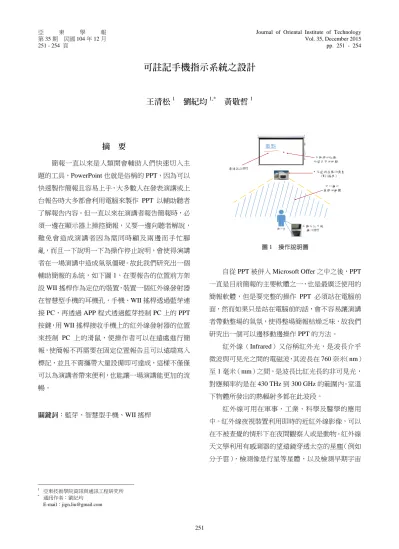

亞 東 學 報 第 35 期 民國 104 年 12 月 251 - 254 頁
Journal of Oriental Institute of Technology Vol. 35, December 2015 pp. 251 - 254 251
Ξො፟͘ϯր̝నࢍ
ͳڗ
1ᆒࡔӮ
1,*เະࣰ
1ၡ ࢋ
簡報一直以來是人類開會輔助人們快速切入主 題的工具，PowerPoint 也就是俗稱的 PPT，因為可以 快速製作簡報且容易上手，大多數人在發表演講或上 台報告時大多都會利用電腦來製作 PPT 以輔助聽者 了解報告內容。但一直以來在演講者報告簡報時，必 須一邊在顯示器上操控簡報，又要一邊向聽者解說， 難免會造成演講者因為需同時顧及兩邊而手忙腳 亂，而且一下說明一下為操作停止說明，會使得演講 者在一場演講中造成氣氛僵硬。故此我們研究出一個 輔助簡報的系統，如下圖 1，在要報告的位置前方架 設 WII 搖桿作為定位的裝置，裝置一個紅外線發射器 在智慧型手機的耳機孔，手機、WII 搖桿透過藍芽連 接 PC，再透過 APP 程式透過藍芽控制 PC 上的 PPT 按鍵，用 WII 搖桿接收手機上的紅外線發射器的位置 來控制 PC 上的滑鼠，使操作者可以在遠處進行簡 報，使簡報不再需要在固定位置報告且可以遠端寫入 標記，並且不需攜帶大量設備即可達成，這樣不僅僅 可以為演講者帶來便利，也能讓一場演講能更加的流 暢。 ᙯᔣෟ：藍芽、智慧型手機、WII 搖桿 操作者 重點 遠端註記PPT 不動時的紅點 知道目前的地點 用來感測座標的裝置 (Wii搖桿) 可以操作 簡報的範圍 手機加紅外線 操作PPT ဦ 1 ፆүᄲځဦ 自從 PPT 被併入 Microsoft Offer 之中之後，PPT 一直是目前簡報的主要軟體之一，也是最廣泛使用的 簡報軟體，但是要完整的操作 PPT 必須站在電腦前 面，然而如果只是站在電腦前的話，會不容易讓演講 者帶動整場的氣氛，使得整場簡報枯燥乏味，故我們 研究出一個可以邊移動邊操作 PPT 的方法。 紅外線（Infrared）又俗稱紅外光，是波長介乎 微波與可見光之間的電磁波，其波長在 760 奈米（nm） 至 1 毫米（mm）之間，是波長比紅光長的非可見光， 對應頻率約是在 430 THz 到 300 GHz 的範圍內。室溫 下物體所發出的熱輻射多都在此波段。 紅外線可用在軍事、工業、科學及醫學的應用 中。紅外線夜視裝置利用即時的近紅外線影像，可以 在不被查覺的情形下在夜間觀察人或是動物。紅外線 天文學利用有感測器的望遠鏡穿透太空的星塵（例如 分子雲），檢測像是行星等星體，以及檢測早期宇宙 1 亞東技術學院資訊與通訊工程研究所 * 通訊作者：劉紀均 E-mail：[email protected]亞東學報 第 35 期 252 留下的紅移星體。紅外線熱顯像相機可以檢測隔絕系 統的熱損失，觀查皮膚中血液流動的變化，以及電子 設備的過熱。紅外線穿透雲霧的能力比可見光強，像 紅外線導引常用在飛彈的導航、熱成像儀及夜視鏡可 以用在不同的應用上、紅外天文學及遠紅外線天文學 可在天文學中應用紅外線的技術。8 Wii 遙控器的設計並不是基於目前電子遊樂器使 用的傳統控制器（gamepad），而是一支單手操作的遙 控器，而一般不常接觸電玩遊戲的人對於遙控器造型 也較為熟悉。遙控器的造型設計十分適合用來指向、 揮動，因此能讓動作偵測感應變得更加直覺化，此外 也能夠讓非遊戲族群的人士覺得容易使用。 Wii 遙控器利用短頻的藍牙電波與遊戲主機連 接，最多可同時使用 4 支 Wii 遙控器，最遠感應距離 為遊戲主機外 10 公尺（約 30 英尺）。但是若要精準 的使用指向功能，必須在距離光學感應條 5 公尺內使 用。Wii 遙控器可適用於左手或右手。 因 Wii 遙控器使用了通用性強的藍芽作無線連 接部分，所以也可很方便的和電腦連接。電腦里安裝 GlovePIE 這個軟體轉換 Wii 遙控器動作為鍵盤、滑鼠 動作。Wii 遙控器能輕鬆當一個電腦空中滑鼠，一個 遊戲手柄，或一個遙控器。 藍牙的運作原理是在 2.45GHz 的頻帶上傳輸作 業，除了資料外，也可以傳送聲音。每個藍牙技術連 接裝置都具有根據 IEEE 802 標準所制定的 48-bit 地 址；可以一對一或一對多來連接，藍牙的傳輸範圍在 10 公尺（0dBm）到 100 公尺（20dBm）左右，採用 每秒 1600 次跳頻展頻技術。 在 資 料 傳 輸 上 ， 藍 牙 以 AC （ Asynchronous Connection-Less）的連線方式，提供最高下傳資料 723.2kbps 及上傳資料 57.6kbps 的非對稱性質傳輸速 率或 433.9kbps 的對稱性質傳輸速率。在語音部分， 以 SCO（Synchronous Connection-Oriented）的連線方 式，提供 64kbps 的音訊傳輸速率。以上資訊皆引用 藍牙通訊應用
ಥăրߛၹ
ဦ 3 րߛၹဦ 如 上 圖 3 所 示 ， 本 系 統 架 構 由 電 腦 、 藍 芽 Dongle、手機、紅外線發射、WII 搖桿等幾個部件所 組成，由電腦為系統核心，電腦透過藍芽連接手機， 電腦接收手機及紅外線至 WII 搖桿再傳到電腦的訊 號，轉換成鼠標座標及 PPT 快捷鍵，紅外線即可作 用成滑鼠來達成遠端操作 PPT 報告書寫的目的。 下圖 2 為系統的流程圖，如圖中所示，此系統必 須先啟動手機及 PC 雙方的程式，然後透過藍芽讓電 腦與手機及 WII 搖桿配對，在 WII 搖桿接收手機前 端紅外線發射器的訊號，透過 PC 端的程式轉換成滑 鼠座標，手機上的各種按鈕可以控制 PPT 上的各種 功能，達到手機遠端操作 PPT 簡報的目的。可註記手機指示系統之設計 253 ဦ 2 ր߹ဦ
෮ăրΑਕ
ဦ 2 ሀёᏴፄ 如圖 3 所示，此圖為手機程式開始的初始介面， 選擇要連線的 PC，進行連線；而以下一般模式、遠 端投寫，則是考量到要同時備齊 WII 搖桿及紅外線發 射有所困難，所以添加一般模式，使在只有藍芽、手 機的情況下也可進行簡報。 操作時的介面如下圖 3、圖 4，在操作時會因為 選擇的模式而使操作介面有所不同。 ဦ 3 ˘ਠሀёᔣᄲځ 如上圖 3 為一般模式按鍵說明，因為一般模式是 不使用 WII 搖桿進行座標定位的，所以有製做一個滾 輪進行滑鼠操作，並且因為使用滾輪不容易在投影片 上標記文字，所以設置一個寫字面板，只要在上面寫 入想要的圖形就可以在投影片上留下相同圖形，至於 其他的按鈕部分，就是一些報告投影片常用的功能， 上下頁以及標記東西所用的一些功能等等基本的功 能。 ဦ 4 ᅈბԸᆷᔣᄲځ 如上圖 4 為遠端投寫按鍵說明，因為有紅外線發 射器來判定手機的座標，所以不需要滾輪及寫字區塊 來控制滑鼠，只需移動收手機前端即可控制鼠標，至 開始 啟動電腦 程式 啟動手機 程式 與電腦藍 芽配對 與手機 藍芽配對 與WII搖桿 藍芽配對 判斷藍芽 是否配對 成功 判斷藍芽 是否配對 成功 手機上 按鈕等於 PPT功能 快捷鍵 電腦接收 WII搖桿訊 號 WII搖桿 接受手機 上投射的 紅外線 座標 電腦滑鼠 座標等於 手機前端 紅外線 投射座標 透過手機 操作電腦 報告 PPT簡報 結束 是 是 否 否 否亞東學報 第 35 期 254 此之外的功能同一般模式按鍵說明。
ણăඕኢᄃϏֽण୕
我們在 IEEE 搜尋了跟我們類似的論文，類似的 有兩篇，第一篇是使用眼部掃描的方式控制投影片進 行簡報，如果完成與我們相比應該操作更方便，但成 本應該不低；另一篇是用自製簡報裝置，我們的作品 是使用手機控制，應該更具普遍性。 目前，我們感測距離還有限於兩公尺左右，未來 希望可以使感測距離提昇讓距離達到一個教室大，這 樣更加的能達成我們一開始所祈願的目的，就是真正 的讓演講者能在一大塊區域自由移動的演講，希望我 們的設計研究能實際應用在各個簡報會場中。ણ҂͛ᚥ
˘ăഇΏĈ1. Designing Hi-Facsimile Briefing Remote-Controller with Bluetooth and Speech-Recognition Processor, Chun-Liang Hsu; E. E Dept., St. John’s Univ., Taipei, Taiwan; Sheng-Yuan Yang; Wei-Heng Lin, 14-16 Dec. 2009，426 – 431, IEEE.
2. Visual surveillance briefing system: Event-based video retrieval and summarization，Sangdoo Yun; Dept. of Electr. & Comput. Eng., Seoul Nat. Univ., Seoul, South Korea; Kimin Yun; Soo Wan Kim; YoungJoon Yoo more authors，26-29 Aug. 2014，204 - 209, IEEE. ˟ăშࢱྤफ़Ĉ 3. Brian Peek, http://channel9.msdn.com/coding4fun/articles/Managed-Libra ry-for-Nintendos-Wiimote 4. Peekb，http://wiimotelib.codeplex.com/. 5. Richard L. Lynch, http://www.richlynch.com/2009/11/18/permanently-pair-wiim otewii-balance-board/.Brian Peek
6. Wik, Microsoft PowerPoint,
http://zh.wikipedia.org/wiki/Microsoft_PowerPoint. 7. 藍芽技術─無線通訊的最佳解決方案， http://www.getgoal.com.tw/tech/tech-13-1.htm. 8. Wiki，紅外線， http://zh.wikipedia.org/wiki/%E7%BA%A2%E5%A4%96%E 7%BA%BF. 9. Wiki，Wii 遙控器， http://zh.wikipedia.org/wiki/Wii%E9%81%99%E6%8E%A7 %E5%99%A8.
