研 究 生 柯柏任 指導教授 許太彥 博士 2008 年 7 月摘 要
在測定跑步機與實際地面跑步的耗氧量測驗中，發現在相同速率與距離下使 用跑步機的選手所需耗氧量會比在實際地面上跑步的選手減少 10%左右，因此推 論在跑步機上跑步時所動用的腿部肌群可能會稍異於人體實際在地面跑步時的 動作，故本研究目的為探討健康男性在跑步機與地面上不同速率的步態模式，並 比較其右足在跑步機與地面上行走與跑步動作在運動學與肌電圖參數的變化狀 況。 本研究以臺中教育大學體育學系學生 8 名作為實驗參與者，平均身高為 173.38 ± 6.39 公分，平均體重為 72.14 ± 7.48 公斤，平均年齡為 23.16 ± 3.21 歲。 實驗時使用日本 FOR-A 製 VFC-1000 高速攝影機(250Hz)與義大利 BTS Bioengineering 製 PackEMG（1000Hz）收集運動學參數與肌電訊號，並利用 Kwon3D 動作分析軟體分析運動學參數，使用 Myolab 軟體來分析肌電訊號，最 後使用二因子變異數分析來檢驗運動學參數與肌電訊號在地面與跑步機上的差 異顯著性(α=.05)，如達顯著差異，以單純主要效果進行事後比較。 結果主要發現為在本研究所比較的運動學項目中，地面上的步態模式與跑步 機上的步態模式是相似的；肌電訊號分析方面，在擺動期時且相同的速率因子之 下，地面與跑步機的臀大肌、股直肌、股二頭肌、脛前肌、內側腓腸肌與外側腓 腸肌活化程度皆相同，顯示在相同速率的訓練之下，在擺動期方面的訓練效果地 面與跑步機上所能達成的訓練效果是相同的，而在支撐期方面，相同的速率因子 之下，臀大肌、股直肌、股二頭肌與脛前肌活化程度皆相同，顯示訓練效果在相 同速率下地面與跑步機上所能達成的訓練效果是相同的，而在內側腓腸肌與外側 腓腸肌方面，跑步機的肌肉收縮程度會大於地面，表示如在相同的速率之下，跑 步機的訓練效果會優於地面訓練；如單純以速率增加的訓練而言，不論是在地面 上或是跑步機上，在股二頭肌的訓練效果上會小於其他肌肉。 關鍵詞:地面、跑步機、支撐期、擺動期、角對角座標National Taichung University
The Biomechanical Pattern of Treadmill and Overground Gait
Graduate student: Ko, Bo-Jen Advisor: Hsu, Tai-Yen Presented Date:07/2008
ABSTRACT
According to previous literature, athletes who run on the ground consume ten percent Oxygen more than those who run on treadmills at the identical speed and distance. Based on this paper, there exists a difference in sport patterns of leg muscles between running overground and treadmills. The purpose of this study is to compare the gait pattern of males overground and treadmill at different speed, to analyze the kinematic and EMG differences, and to compare variations in kinematics and EMG parameter of the right feet on the ground and on the treadmills.
Eight male college students were served as the subjects for this study. The mean height, weight and age were 173.38 ± 6.39cm, 72.14 ± 7.48 kg and 23.16 ± 3.21 years. Kinematic and EMG data were captured by using a VFC-1000 high speed camera (250Hz) and BTS Bioengineering PackEMG (1000Hz). Kinematic data was analyzed by using Kwon3D, and EMG data was analyzed by using Myolab. The selected variables were tested by two-way ANOVA (α=.05).
The main results of this study were as follows: the gait overground and that on the treadmill was much the same in kinematics. In EMG analysis, both activator degrees of gluteus medius, rectus femoris, biceps femoris, tibialis anterior, medial gastrocnemius and lateral gastrocnemius overground on the ground were the same at the same speed during swing phase. This result shows that the training effects on the ground were the same with that on the treadmill. In the stance phase, both activator degrees of gluteus medius, rectus femoris, biceps femoris and tibialis anterior were the same at the same speed. This result shows that the training effects on the ground were the same with that on the treadmill. But the activator degree of medial gastrocnemius and lateral gastrocnemius on the treadmill were above that on the ground at the same speed. It shows that the training effect on the treadmill was superior to that on the ground. Nevertheless, in increasing-speed training, the training effect on biceps femoris was poorer other muscles either overground or on the treadmill.
Key words: Overground, Treadmill, Stance phase, Swing phase, Angle-angle diagram
目 次
國科會碩士論文授權書... I 博碩士論文電子檔案上網授權書 ... II 謝 誌...III 中文摘要 ... IV 英文摘要 ...V 目 次... VI 表 次... VIII 圖 次... IX 第壹章 第壹章第壹章 第壹章 緒緒緒緒 論論論論 ...1 第一節 研究動機與背景 ...1 第二節 研究目的 ...3 第三節 研究範圍 ...3 第四節 研究限制 ...3 第五節 操作型定義...4 第貳章 第貳章第貳章 第貳章 文獻探討文獻探討文獻探討文獻探討 ...6 第一節 跑步機研究現況 ...6 第二節 行進步態模式探討 ...8 第參章 第參章第參章 第參章 實驗步驟與方法實驗步驟與方法實驗步驟與方法實驗步驟與方法...11 第一節 研究對象 ...11 第二節 實驗日期與地點 ...11 第三節 實驗器材與設備 ...11 第四節 實驗流程與場地布置圖 ...12 第五節 實驗步驟 ...16 第六節 統計方法 ...17 第七節 研究架構 ...18 第四章 第四章第四章 第四章 結果與討論結果與討論結果與討論結果與討論...19 第一節 運動學分析...19 第二節 肌電學分析...31 第五章 第五章第五章 第五章 結論與建議結論與建議結論與建議結論與建議...33第一節 結論 ...33 第二節 建議 ...34 參考文獻 參考文獻參考文獻 參考文獻 ...35 中文部分 中文部分中文部分 中文部分...35 外文部分 外文部分外文部分 外文部分...35 附錄一 跑步機實際速度與界定刻度關係曲線 ...38 附錄二 各實驗參與者地面速率與跑步機刻度對照表 ...39 附錄三 二因子變異數分析與平均數摘要表 ...40 附錄四 地面與跑步機各速率下角對角座標圖 ...70
表 次
表 4-1 擺動期二因子變異數分析摘要表 ...19 表 4-2 各分類速率平均速率摘要表 ...20 表 4-3 支撐期二因子變異數分析摘要表 ...21 表 4-4 步頻二因子變異數分析摘要表 ...23 表 4-5 步幅二因子變異數分析摘要表 ...24 表 4-6 膝關節活動範圍二因子變異數分析摘要表 ...26 表 4-7 軀幹與水平軸夾角範圍二因子變異數分析摘要表 ...27圖 次
圖 2-1 正常人典型步態週期... 錯誤錯誤錯誤錯誤! 尚未定義書籤尚未定義書籤尚未定義書籤尚未定義書籤。。。。 圖 2-2 跑步飛程 ... 錯誤錯誤錯誤錯誤! 尚未定義書籤尚未定義書籤尚未定義書籤尚未定義書籤。。。。 圖 2-3 速率不同支撐期與擺動期比較 ... 錯誤錯誤錯誤錯誤! 尚未定義書籤尚未定義書籤尚未定義書籤尚未定義書籤。。。。 圖 3-1 反光貼片貼點示意圖... 錯誤錯誤錯誤錯誤! 尚未定義書籤尚未定義書籤尚未定義書籤尚未定義書籤。。。。 圖 3-2 地面測驗場地佈置圖... 錯誤錯誤錯誤錯誤! 尚未定義書籤尚未定義書籤尚未定義書籤尚未定義書籤。。。。 圖 3-3 跑步機測驗佈置圖... 錯誤錯誤錯誤錯誤! 尚未定義書籤尚未定義書籤尚未定義書籤尚未定義書籤。。。。 圖 3-4 Footswitch 黏貼位置 ... 錯誤錯誤錯誤錯誤! 尚未定義書籤尚未定義書籤尚未定義書籤尚未定義書籤。。。。 圖 3-5 類同步啟動訊號產生裝置 ... 錯誤錯誤錯誤錯誤! 尚未定義書籤尚未定義書籤尚未定義書籤尚未定義書籤。。。。 圖 4-1 擺動期與支撐期百分比示意圖 ... 錯誤錯誤錯誤錯誤! 尚未定義書籤尚未定義書籤尚未定義書籤尚未定義書籤。。。。 圖 4-2 步頻平均曲線圖 ... 錯誤錯誤錯誤錯誤! 尚未定義書籤尚未定義書籤尚未定義書籤尚未定義書籤。。。。 圖 4-3 步幅平均曲線圖 ... 錯誤錯誤錯誤錯誤! 尚未定義書籤尚未定義書籤尚未定義書籤尚未定義書籤。。。。 圖 4-4 膝關節活動範圍 ... 錯誤錯誤錯誤錯誤! 尚未尚未尚未尚未定義書籤定義書籤定義書籤定義書籤。。。。 圖 4-5 軀幹與水平軸夾角範圍... 錯誤錯誤錯誤錯誤! 尚未定義書籤尚未定義書籤尚未定義書籤尚未定義書籤。。。。 圖 4-6 地面 V1角對角座標圖 ... 錯誤錯誤錯誤錯誤! 尚未定義書籤尚未定義書籤尚未定義書籤尚未定義書籤。。。。 圖 4-7 地面 V7角對角座標圖 ... 錯誤錯誤錯誤錯誤! 尚未定義書籤尚未定義書籤尚未定義書籤尚未定義書籤。。。。 圖 4-8 跑步機 V1角對角座標圖 ... 錯誤錯誤錯誤錯誤! 尚未定義書籤尚未定義書籤尚未定義書籤尚未定義書籤。。。。 圖 4-9 跑步機 V7角對角座標圖 ... 錯誤錯誤錯誤錯誤! 尚未定義書籤尚未定義書籤尚未定義書籤尚未定義書籤。。。。跑步機與地面步態生物力學分析
第壹章 第壹章 第壹章 第壹章 緒緒緒緒 論論論論 第一節 研究動機與背景 依據 2008 年行政院衛生署國民健康局統計 2007 年國人十大死因結果指出， 由代謝症候群（高血壓、高血脂、高血糖）所衍生出的心血管、糖尿病、高血壓 等疾病，其發生率已經佔了國人十大死因的 84.2 %，且依據研究指出具有代謝症 候群症狀的人，多年之後罹患心血管疾病的機率為平常人的二至三倍，而罹患糖 尿病的機會則為常人的五倍 (Eckel,Grundy, & Zimmet, 2005) 。實驗也已證實代謝 症候群普遍存在於肥胖者之間，且肥胖者在近年有逐漸增加的趨勢 （Henry &Mudaliar, 2003），Ahmed 與 Goldstein（2006）研究也指出代謝症候群的人，其
潛在危險因素幾乎都有肥胖的特徵。 行政院內政部戶政司（2007）九月底統計人口數最多的縣市，前兩名為台北 市及高雄市，人口數分別是 2,625,359 人及 1,518,568 人，其縣市土地面積則是分 別為 271.7997 平方公里及 153.5927 平方公里，平均每平方公里台北市為 9,659 人，而高雄市則有 9,887 人，平均每人可分得活動面積分別為 103.53 平方公尺與 101.14 平方公尺，此面積乍看之下，每人還可以分得一面約四百公尺操場大小的 活動範圍，但是再進一步扣除建築物、馬路、公共設施等面積，每個人可得的活 動範圍實際上是非常狹隘的。 在如此擁擠的居住密度下，想擁有一片可供運動的綠地不啻是一種奢求，就 算很幸運的在住家附近有一片綠地，但是人滿為患的場面卻是可以預見的，除非 選擇上班時間或是深夜，不然單純只想跑步，也得要一直留心閃避前方接踵而來 的障礙物，而無法放鬆心情享受跑步的樂趣；或是想運動時，戶外卻下著大雨， 而「跑步機」就是在此一需求狀況下所開發出的健身器材，不受天候與時間的限 制是其最大的優點。 跑步機的功用與價值不僅止於跑步休閒，因其具有可以自行控制跑速的優
點，近年來醫界對於病人的復健研究也開始採用跑步機，如 Herman, Giladi, Gruendlinger, 與 Hausdorff (2007) 曾利用跑步機來幫助患有帕金森式症的病患 做復健；Rodgers, Forrester, Patterson, 與 Macko (2006) 也利用跑步機來幫助測定 患有腦血管栓塞疾病的患者所適合的運動強度。
雖然跑步機的應用很廣，但早期礙於實驗儀器的限制而難以測定其差異，但 是隨著近年科技的發展，先進儀器使分析跑步機與地面步態的模式差異變得較為 可行，Arampatzis 等人 (2006) 利用高速攝影機作為研究跑步機上人體肌腱力學 與型態學的工具之一，而 Riley, Paolini, Della Croce, Paylo, 與 Kerrigan (2007) 則 是為了研究人類步態在跑步機與地面上的運動學與動力學現象，使用了 Vicon 高 速攝影機與兩塊 AMTI 三軸測力板；因此本研究欲利用高速攝影機及肌電圖二種 儀器，以期得到跑步機與實際地面走跑在運動學與肌電圖上的交互性比較。
第二節 研究目的 本研究目的為探討健康男性在跑步機與地面上不同速率的步態模式，並比較 其右足在跑步機與地面上跑步與行走動作在運動學與肌電圖參數的變化狀況。 欲探討主要參數如下: 一、運動學 量測出右側下肢步態的支撐期與擺動期在步態週期中所佔的時間百分 比、步頻與步幅、軀幹與水平活動角度範圍、以及膝關節活動角度範圍。 二、肌電圖參數 測量右側下肢步態主要作用肌群:臀大肌、股直肌、股二頭肌、脛骨前 肌、內側腓腸肌、外側腓腸肌以完成一個步態週期為單位的積分肌電(IEMG)。 第三節 研究範圍 本研究以臺中教育大學體育系的健康男性學生為研究對象，利用高速攝影機 和肌電圖等儀器，來記錄實驗參與者在跑步機與地面上，分別以七個實驗速率前 進的運動學與肌電活動變化狀況，期望能比較出跑步機與地面上步態在運動學與 肌電活動的差異。 第四節 研究限制 一、本研究所使用的跑步機為 JohnsonT7000 型跑步機，無法將實驗結果推至其 他廠牌或型號的跑步機。 二、使用 Footswitch 的按壓反應作為足底是否接觸地面的依據。
第五節 操作型定義 一、不同運動速率
依照文獻(Jordan, Challis, & Newell, 2007)定義為個人喜好跑速(Preferred running speed, PRS)的 40％、60％、80％、100％、120％、140％與 160％。 二、跑步機 較早期的跑步機可以被區分為磁控式跑步機與電動式跑步機，磁控式跑 步機是利用腳去控制跑道皮帶的滑動，因此下肢肌群的用力方式會較接近人 體在地面上跑步的動作，但是因跑道皮帶阻力設計不易，常會發生阻力過 大，而需雙手握住扶手腳步才能帶動皮動，或是阻力過小，而容易發生滑倒 的意外，因此磁控式跑步機現已較少見，因此本研究所使用之跑步機專指電 動跑步機。 三、大腿與水平夾角(Thigh-X axis) 由水平軸起始逆時針至大腿的夾角。 四、膝關節夾角(Knee joints) 由大腿起始逆時針至小腿的夾角。 五、軀幹與水平夾角（Trunk and X-axis ）
由水平軸起始逆時針至軀幹的夾角。 六、速率類別（speed No）
本研究因有七個研究速率，各實驗參與者之間七個速率又不盡相同，故 定義每位實驗參與者在各速率下的平均速率為速率類別，例：每位實驗參與
七、擺動期
本研究中所指之擺動期，專指右側下肢的擺動期。 八、支撐期
第貳章 第貳章 第貳章 第貳章 文獻探討文獻探討文獻探討 文獻探討 第一節 跑步機研究現況 跑步機的跑道皮帶是利用電動馬達帶動，跑道皮帶會不斷把人體重心往後方 送，雙腿負責動作只是透過不斷交換位置來維持身體的重心，所動用的腿部肌群 可能會稍異於人體實際在地面跑步時的動作，因此在測定跑步機與實際地面跑步 的耗氧量測驗中，發現在相同速率與距離下使用跑步機的選手所需耗氧量會比在 實際地面上跑步的選手減少 10 % 左右 (Pugh, 1970)，但因電動式跑步機具有易 於控制速率的特性，因此目前依舊被廣泛應用於復健、健身與訓練等項目上。 因為應用範圍廣泛的緣故，與跑步機相關的議題被大量的研究，Lange, Hintermeister, Schlegel, Dillman, 與 Steadman (1996) 使用肌電圖量化在不同程度 的跑步機坡度之下，下肢股直肌與股二頭肌活化的程度，肌電圖會記錄股二頭肌 與股直肌肌電訊號的平均值與最大值，以期統計出膝關節所能容許的最大活動角 度，且在上坡的下肢肌肉、關節活動已經被證實在膝關節的復健上具有價值，因 此實驗者使用六位身體狀況良好的實驗參與者（平均年齡為 28.5± 3.7 歲，身高 1.79 ± 0.05 公尺，體重 74.7 ± 7.9 公斤），實驗參與者會在施測的每一個坡度 利用自己覺得舒適的速率行走，當跑步機坡度增加時，受測者下肢的股二頭肌及 股直肌電位活性皆明顯增加，顯示隨著坡度增加時會動員更多的肌肉纖維，且在 腳跟著地期時，膝關節的最大屈曲角度會隨著坡度的增加而變大，實驗結果顯示 適當的坡度運動可以有效幫助受傷膝蓋的復健，以及讓膝關節與前十字韌帶的負 擔減到最小。 Arampatzis等人 (2006) 為研究跑者在不同跑步速率下，肌肉肌腱的力學特性 在跑步機上時會如何影響跑步的能量消耗經濟性，研究者徵求二十八名長距離跑 者（平均年齡為28.1± 4.5歲，身高1.82 ± 0.06 公尺，體重76.8 ± 6.7公斤）參予 此次實驗，實驗參與者在跑步機上所受測的速率分別為3.0 m/s、3.5 m/s、4.0 m/s， 每一個速率施測15分鐘，在施測期間左腳的踝關節、膝關節和髖關節角度會被高 速攝影機（250Hz）所記錄，但是實驗結果的統計顯示未達到顯著差異水準，三
種施測速率都表現出相似的運動學特徵，這說明運動學上的參數無法用來解釋不 同跑步速率對於能量消耗經濟性的影響。
Riley, Paolini, Della Croce, Paylo, 與 Kerrigan (2007) 則是為了測定一般健康 人在跑步機與地面上運動學與動力學的比較，而使用了十部 Vicon 高速攝影機 （120Hz）、兩塊 AMTI 三軸測力板（120Hz）以及三塊裝設在跑步機上的測力板 （120Hz），身體上的標記點為髖關節、膝關節與踝關節，實驗者使用 33 位實驗 參與者，但有七位實驗參與者的資料在擷取時失敗，因此最後樣本數調整為 26 人（13 名為男性），在地面時的施測速率採用實驗參與者選擇自身感覺舒適的速 率，隨後的跑步機上測驗所設定的速率為地面速率的平均值，最後因實驗結果未 達到統計上的顯著差異，因此研究結論為跑步機與地面的移動步態在運動學與動 力學上是非常相似的； Lee, 與 Hidler (2008)以及 Riley, Dicharry, Franz, Croce, Wilder, 與 Kerrigan (2008) 的研究也顯示地面與跑步機在動力學與運動學方面 無顯著的差異。
第二節 行進步態模式探討 行走與跑步是人類日常所賴以行動的動作模式，這兩個幾乎不假思索的雙腿 交換動作技能，並非是天生就會，而是經過幼兒時期神經肌肉的逐漸發展，與自 身不斷的學習，進而發展成不假思索就能完成的反射性動作，但是這看似簡單的 動作中，卻包含著超乎想像的複雜機制，且步態分析的基礎研究就是從測量步態 的週期開始。 在人類行走時的步態週期分析方面，可以分為擺動期與支撐期 (Novacheck, 1998; J. C. Wall, Charteris, & Turnbull, 1987; James C Wall & Crosbie, 1997; Weyand, Sternlight, Bellizzi, & Wright, 2000)。而步態週期是從某一側的腳接觸地面開始， 結束於同一側的腳再次接觸到地面 (Novacheck, 1998)。
圖 2-1 正常人典型步態週期 (DeLisa, United States. Veterans Health Administration, & Technical Publications, 1998)
與行走的步態週期相比，跑步的步態週期則是多了雙腳皆離開地面的飛程 (Novacheck, 1998)，而在兩個相鄰的雙腿騰空期之間，先前蹬地的腳則是進入擺 動期。
圖 2-2 跑步飛程 (Weyand, Sternlight, Bellizzi, & Wright, 2000) 雖然許多實驗研究對於行走或是跑步週期的定義有所不同，但是最基本的分 類是以行走具有雙支撐期，而跑步則具有騰空期為其判定的原則。 成人由行走變成跑步的臨界速率大約 2 m/s 至 2.14 m/s 之間 (Tseh, 2000)， 且隨著前進速率的增加，下肢擺動期在整個步態週期中所佔的比率也會逐漸增 加，而支撐期所佔的比率卻會逐漸減少（圖 2-3），以行走速率 1.2 m/s 而言，支 撐期佔整個步態週期的 62 % ，而擺動期則佔 38 % ，如果速率提升到了 9 m/s， 則擺動期所佔百分比會大幅提升到 80 % ，而支撐期的比率則是下降為 20 % (Novacheck, 1998)，因此各關節與肌肉的活動狀態均會隨著速率改變而有所變化。 圖 2-3 速率不同支撐期與擺動期比較 (Novacheck, 1998)
Jordan, Challis, 與 Newell (2007) 在步行速率對步態週期變化影響的研究 中，使用 11 名女性實驗參與者（平均年齡為 24.9 歲、平均身高 1.64 公尺、平均 體重 57.2 公斤），使用測量儀器為跑步機上埋設兩塊測力板（250Hz），用來紀
錄垂直反作用力（VGRF），在實驗之前會先讓實驗參與者熟悉跑步機，並測量他
們覺得舒適的跑步速率（Preferred running speed, PRS），正式實驗的測試速率為 在跑步機上設定 80 %、90 %,、100 %、110 %和 120 %的 PRS，測驗時間為 12 分 鐘以求記錄到穩定的步態週期，最後根據實驗結果認為在每個移動速率中，各肢 段都會有相對應的擺動週期，並且認為在移動的步態中較低的移動速率身體會有 較佳的穩定性。
Weyand, Sternlight, Bellizzi, 與 Wright (2000) 在跑步機上，利用 33 名實驗參 與者（男性 24 名、女性 9 名）測試選手最大跑速時的力學現象，使用測力板做 為測量工具，發現在賽跑選手的加速過程，一旦步頻到了一定程度之後，就非透 過雙腿騰空期時快速交換雙腿來達成加速的目的，而是透過腿部肌纖維輸出更大 的蹬地力量來使跑步速率增加。因此我們可以瞭解，達到一定步頻後，如要增加 跑步的速率，下肢肌肉就必須產生更大的力量來因應。 在探討下肢運動生物力學，慣用腳的問題經常被有意無意的提起，在許多研 究中慣用腳的測定常利用踢球、登階、跳遠、往前踩步、恢復平衡、鋭劍防衛以 及自我認定的方式來做慣用腳的判定，雖然有許多的測定方法，但經實驗驗證結 果發現被個人認定所謂的慣用腳和非慣用腳，在對地反作用力、單腳站立平衡和 踢腿速率方面的測驗皆未達到顯著差異的水準，因此一般人所謂的慣用腳應該是 「習慣用腳」，而非是真有能力較強的腳(蔡佳良、黃啟煌、吳昇光，2005)。
第參章 第參章 第參章 第參章 實驗步驟與方法實驗步驟與方法實驗步驟與方法實驗步驟與方法 第一節 研究對象 本研究徵求八名臺中教育大學體育系的健康男性學生為研究對象，平均身高 為 173.38 ± 6.39 公分，平均體重為 72.14 ± 7.48 公斤，平均年齡為 23.16 ± 3.21 歲，健康狀況良好、一年內無任何運動傷害且無開刀記錄。 第二節 實驗日期與地點 ㄧ、實驗日期：2008 年 5 月 2、3、4 日 二、實驗地點：國立臺中教育大學體適能中心 第三節 實驗器材與設備 本次研究中所使用的主要研究儀器與軟體，依研究目的區分為運動學與肌電 活性測量二個部份： ㄧ、運動學 （一）日本 FOR-A 製 VFC-1000 高速攝影機一部 （二）百米分段計時器兩組 （三）500W 探照燈三組 （四）比例板一塊(長、高皆為一公尺) （五）反光貼片數個 （六）Kwon3D 動作分析軟體 （七）VFCIC 影片剪接轉檔軟體 二、肌電測量 （一）BTS Bioengineering Workstation 一部 （二）BTS Bioengineering PackEMG 一組（內含六組表面肌電訊號感應套件與兩 組 Footswitch 組件） （三）Access Point 一組
（四）電極貼片數個(Ambu Blue Sensor P, made in Denmark) （五）除毛刀、棉花、酒精 （六）Myolab-2.9.113.0 （七）Dyna3D-1.0.0.0 第四節 實驗流程與場地布置圖 本研究為確保肌電貼片在每位實驗參與者身上，測驗跑步機與地面上跑走時 皆在相同的位置，因此採用交替施測器材的實驗設計，即同ㄧ實驗參與者一次做 完跑步機與地面跑走的測驗，避免肌電貼片在兩測驗中位置相異所造成的誤差， 且為避免實驗參與者穿著不同運動鞋所造成的實驗誤差，故要求實驗參與者在實 驗進行時不得穿著運動鞋。 一、運動學器材架設與資料處理 （一）地面施測 1.架設及校正高速攝影機焦距與拍攝範圍，務求拍攝到動作全景，拍攝頻 率定為 250Hz，光圈為 1/1000 秒。 2.高速攝影鏡頭離欲拍攝物體距離為 8.76 公尺，離地面高度為 0.77 公尺。 3.在高速攝影機正後方架設三組 500W 強光燈補光，並拍攝比例板。 4.移除比例板，並在離預測驗範圍中心點橫向各 1.5 公尺處架設一組百米 分段計時器。 5.測量每位實驗參與者的身高、體重。 6.分別在實驗參與者右側的肩關節（Shoulder）、髖關節（Hip）、膝關節 （Knee）、踝關節（Ankle）與第五蹠趾關節（Toe）處黏貼反光貼片。
圖 3-1 反光貼片貼點示意圖 7.利用百米分段計時器測量實驗參與者的 PRS，並計算其在 40％、60％、 80％、100％、120％、140％與 160％所應達到的速率。 8.場地佈置圖 圖 3-2 地面測驗場地佈置圖 （二）跑步機施測 1.在地面施測的場地中，先移除百米分段計時器。 2.在拍攝範圍內架上跑步機，並於跑步機下方放置鋼板，以求跑步機跑帶 維持水平。 3.起始測試時，將跑步機調至欲施測速率，待實驗參與者走跑動作穩定後 再起始收集資料。
4.場地佈置圖 圖 3-3 跑步機測驗佈置圖 （三）資料處理 1.利用 VFCIC 軟體剪接並轉檔高速攝影機 VFC-1000 所拍攝的影片，再 使用 Kwon3D 動作分析軟體做反光貼片座標的數位化分析。 2.反光貼片的點取順序依次為肩關節（Shoulder）、髖關節（Hip）、膝關節 （Knee）、踝關節（Ankle）與第五蹠趾關節（Toe）。 二、肌電器材架設與資料處理 （一）器材架設 1.利用除毛刀刮除在欲施測部位的毛髮，而後用 75 % 酒精擦至皮膚泛紅 為止。 2.分別在右側臀大肌、股直肌、股二頭肌、脛前肌、內側腓腸肌、外側腓 腸肌的肌腹貼上肌電貼片，兩兩貼片電極約相距一公分，並裝置擷取電 極端 (1000 Hz)。 3.各在左右足底部份貼上三個 Footswitch 感應電極，黏貼的位置依序為足 底的球部、足中部及足跟部，但為避免裸足對 Footswitch 產生傷害與不
同運動鞋對於實驗結果所造成的差異，因此要求實驗參與者穿著厚底襪 子。

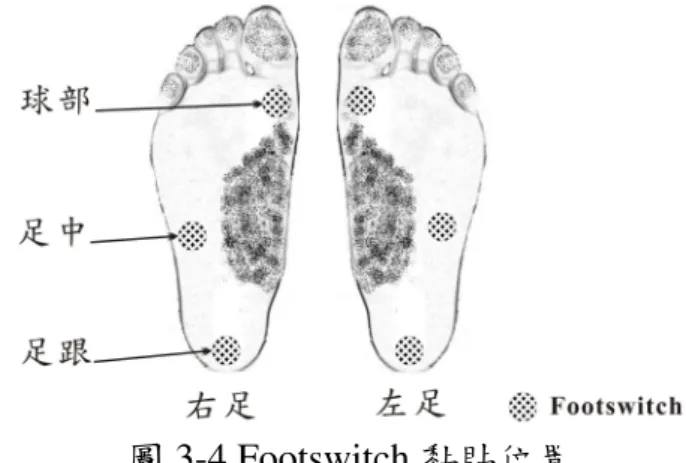

圖 3-4 Footswitch 黏貼位置
