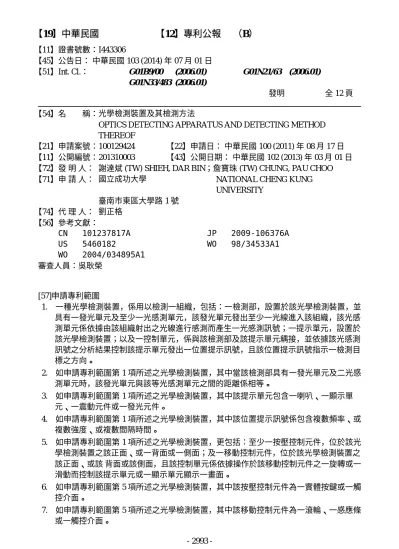

【19】中華民國 【12】專利公報 (B)
【11】證書號數:I443306 【45】公告日: 中華民國 103 (2014) 年 07 月 01 日 【51】Int. Cl.: G01B9/00 G01N33/483 (2006.01) (2006.01) G01N21/63 (2006.01) 發明 全 12 頁 【54】名 稱:光學檢測裝置及其檢測方法OPTICS DETECTING APPARATUS AND DETECTING METHOD THEREOF
【21】申請案號:100129424 【22】申請日: 中華民國 100 (2011) 年 08 月 17 日 【11】公開編號:201310003 【43】公開日期: 中華民國 102 (2013) 年 03 月 01 日 【72】發 明 人: 謝達斌 (TW) SHIEH, DAR BIN;詹寶珠 (TW) CHUNG, PAU CHOO 【71】申 請 人: 國立成功大學 NATIONAL CHENG KUNG
UNIVERSITY 臺南市東區大學路 1 號 【74】代 理 人: 劉正格 【56】參考文獻: CN 101237817A US 5460182 WO 2004/034895A1 JP 2009-106376A WO 98/34533A1 審查人員:吳耿榮 [57]申請專利範圍 1. 一種光學檢測裝置,係用以檢測一組織,包括:一檢測部,設置於該光學檢測裝置,並 具有一發光單元及至少一光感測單元,該發光單元發出至少一光線進入該組織,該光感 測單元係依據由該組織射出之光線進行感測而產生一光感測訊號;一提示單元,設置於 該光學檢測裝置;以及一控制單元,係與該檢測部及該提示單元耦接,並依據該光感測 訊號之分析結果控制該提示單元發出一位置提示訊號,且該位置提示訊號指示一檢測目 標之方向。 2. 如申請專利範圍第 1 項所述之光學檢測裝置,其中當該檢測部具有一發光單元及二光感 測單元時,該發光單元與該等光感測單元之間的距離係相等。 3. 如申請專利範圍第 1 項所述之光學檢測裝置,其中該提示單元包含一喇叭、一顯示單 元、一震動元件或一發光元件。 4. 如申請專利範圍第 1 項所述之光學檢測裝置,其中該位置提示訊號係包含複數頻率、或 複數強度、或複數間隔時間。 5. 如申請專利範圍第 1 項所述之光學檢測裝置,更包括:至少一按壓控制元件,位於該光 學檢測裝置之該正面、或一背面或一側面;及一移動控制元件,位於該光學檢測裝置之 該正面、或該 背面或該側面,且該控制單元係依據操作於該移動控制元件之一旋轉或一 滑動而控制該提示單元或一顯示單元顯示一畫面。 6. 如申請專利範圍第 5 項所述之光學檢測裝置,其中該按壓控制元件為一實體按鍵或一觸 控介面。 7. 如申請專利範圍第 5 項所述之光學檢測裝置,其中該移動控制元件為一滾輪、一感應條 或一觸控介面。 2993
-8. 一種光學檢測裝置之檢測方法,係用以檢測一組織,該檢測方法包括:啟動該光學檢測 裝置,並使位於該光學檢測裝置之一檢測部發出至少一光線進入該組織;感測由該組織 射出之光線而產生一光感測訊號;分析該光感測訊號;依據該光感測訊號之分析結果控 制一提示單元發出一位置提示訊號;以及藉由該位置提示訊號指示一檢測目標之方向。 9. 如申請專利範圍第 8 項所述之檢測方法,更包含:移動該光學檢測裝置;及若分析結果 顯示越來越靠近該檢測目標,則該位置提示訊號的頻率加快或變緩、或強度加大或減 弱、或間隔時間變短或增長。 10. 如申請專利範圍第 8 項所述之檢測方法,更包含:移動該光學檢測裝置。 圖式簡單說明 圖 1A 及圖 1B 分別為本發明較佳實施例之一種光學檢測裝置之正面示意圖與背面示意 圖; 圖 2 為光學檢測裝置之檢測部之放大示意圖; 圖 3 為光感測訊號的波形示意圖; 圖 4 為兩光感測單元與發光單元的設置示意圖; 圖 5A 及圖 5B 分別為圖 4 之兩光感測單元所感測之光感測訊號的波形示意圖; 圖 6 為處理訊號的波形示意圖; 圖 7 為四光感測單元與發光單元的設置示意圖; 圖 8A 至圖 8C 為圖 7 之態樣用於腫瘤偵測的示意圖; 圖 9 為本發明之光學檢測裝置的功能方塊示意圖;以及 圖 10 為本發明之光學檢測裝置之檢測方法流程圖。 (2) 2994
-(3)
-(4)
-(5)
-(6)
-(7)
-(8)
-(9)
-(10)
-(11)
-(12)
