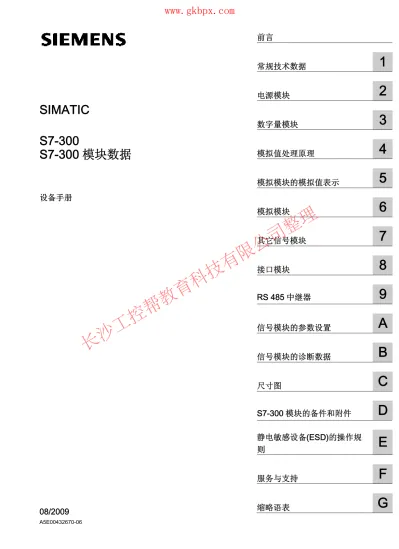

S7-300 S7-300 模块数据

______________

前言

常规技术数据 1

电源模块 2

数字量模块 3

模拟值处理原理 4

模拟模块的模拟值表示 5

模拟模块 6

其它信号模块 7

接口模块 8

RS 485 中继器 9

信号模块的参数设置 A

信号模块的诊断数据 B

尺寸图 C

S7-300 模块的备件和附件 D

静电敏感设备 (ESD)的操作规

则 E

服务与支持 F

SIMATIC S7-300

S7-300 模块数据

设备手册

长沙工控帮教育科技有限公司整理

(2)

危险

表示如果不采取相应的小心措施，将会导致死亡或者严重的人身伤害。

警告

表示如果不采取相应的小心措施，可能导致死亡或者严重的人身伤害。

小心

带有警告三角，表示如果不采取相应的小心措施，可能导致轻微的人身伤害。

小心

不带警告三角，表示如果不采取相应的小心措施，可能导致财产损失。

注意

表示如果不注意相应的提示，可能会出现不希望的结果或状态。

当出现多个危险等级的情况下，每次总是使用最高等级的警告提示。如果在某个警告提示中带有警告可能导致人身伤害的警告三角，则可能在该警告提示中另外还附带有可能导致财产损失的警告。

合格的专业人员

本文件所属的产品/系统只允许由符合各项工作要求的合格人员进行操作。其操作必须遵照各自附带的文件说明，特

别是其中的安全及警告提示。由于具备相关培训及经验，合格人员可以察觉本产品/系统的风险，并避免可能的危

险。

按规定使用 Siemens 产品请注意下列说明：

警告

Siemens 产品只允许用于目录和相关技术文件中规定的使用情况。如果要使用其他公司的产品和组件，必须得到 Siemens 推荐和允许。正确的运输、储存、组装、装配、安装、调试、操作和维护是产品安全、正常运行的前提。必须保证允许的环境条件。必须注意相关文件中的提示。

商标

所有带有标记符号 ® 的都是西门子股份有限公司的注册商标。标签中的其他符号可能是一些其他商标，这是出于保

护所有者权利的目地由第三方使用而特别标示的。

责任免除

我们已对印刷品中所述内容与硬件和软件的一致性作过检查。然而不排除存在偏差的可能性，因此我们不保证印刷品中所述内容与硬件和软件完全一致。印刷品中的数据都按规定经过检测，必要的修正值包含在下一版本中。

长沙工控帮教育科技有限公司整理

(3)

前言

本手册目的

本手册中包含的信息可用作S7-300 信号模块、电源模块和接口模块的操作、功能及其技术数据的参考资料。

有关系统安装的信息，请参考相应的 S7-300 或 ET 200M 手册，以便找出如何对模块进行装配和接线。

需要的基本知识

本手册默认您具有自动化工程领域的常识。

本手册适用范围

本手册基于手册发行时有效的数据描述各组件。

西门子保留增加更新版本的各新模块产品信息的权利。

相对于先前版本的变更

本手册阐述内容相对于先前版本的变更/改进：

● 新增电源模块 PS 307; 10 A；6ES7307-1KA01-0AB0

● 新增数字量输入模块 SM 321 DI 64 x DC 24V, 漏式/源式；

6ES7321-1BP00-0AA0

● 新增数字量输出模块 SM 322 DO 64 x DC 24V/0.3 A，源式；

6ES7322-1BP00-0AA0

● 新增数字量输出模块 SM 322 DO 64 x DC 24V/0.3 A，漏式；

6ES7322-1BP50-0AA0

● 新增模拟量输入模块 SM 331；隔离式 AI 6 x TC；6ES7331-7PE10-0AB0

● 新增模拟量输入模块 SM 331; AI 8 x 13 位；6ES7331-1KF02-0AB0

● 新增位置解码器模块 SM 338; POS-INPUT；6ES7338-4BC01-0AB0

● 错误更正

长沙工控帮教育科技有限公司整理

(4)

在整个文档结构中的位置

以下文档包含在 S7-300 的文档包中。也可以在 Internet

(http://support.automation.siemens.com/WW/view/zh/) 上找到此信息以及关联的条目 ID。

手册名称说明

手册

CPU 31xC 和 CPU 31x，技术数据条目 ID： 12996906

控制及显示元素、通讯、存储器概念、周期和响应时间，技术数据

操作说明

S7-300、CPU 31xC 和 CPU 31x：安装条目 ID： 13008499

项目设计、安装、接线、寻址、调试、维护和测试功能，诊断和故障排除。

系统手册

PROFINET 系统说明条目 ID： 19292127

PROFINET 的基本描述：

网络组件、数据交换和通讯、PROFINET IO、基于组件的自动化、PROFINET IO 和基于组件的自动化的应用实例。

编程手册

从PROFIBUS DP 移植到 PROFINET IO 条目 ID： 19289930

有关从 PROFIBUS DP 移植到 PROFINET IO 的指南。

手册

• CPU 31xC：技术功能条目 ID： 12429336

• CD 包含实例

技术功能描述：定位、计数、点对点连接、循环控制。

CD 中包含有关技术功能的实例。

您当前阅读的手册

S7-300 自动化系统：模块数据条目 ID： 8859629

描述信号模块/电源模块/接口模块的功能及技术数据的情况。

长沙工控帮教育科技有限公司整理

(5)

144BS7-300 S7-300 模块数据

手册名称说明

指令列表

• CPU 31xC、CPU 31x、

IM151-7 CPU、IM154-8 CPU、BM 147-1 CPU、BM 147-2 CPU 条目 ID： 13206730

• CPU 312、CPU 314、CPU 315-2 DP CPU 315-2 PN/DP、CPU 317-2 PN/DP、CPU 319-3 PN/DP（从 V3.0 起）

条目 ID： 31977679

CPU 指令集和相应的执行时间列表。可执行块（OB、SFC、SFB）及其执行时间的列表。

入门指南

“入门指南”手册的可用文档集：

• S7-300 使用入门条目 ID： 15390497

• PROFINET 使用入门集条目 ID： 19290251

在使用具体的实例时，“入门指南”文档提供逐步的操作说明，重点集中在如何调试一个具有完整功能的应用系统上。

有关 S7-300 和 ET 200M 的其它手册

手册名称说明

参考手册

• CPU 数据： CPU 312 IFM — 318-2 DP

• 条目 ID： 8860591

控制及显示元素、通讯、存储器原理、周期和响应时间，技术数据

安装手册

S7-300 自动化系统：安装： CPU 312 IFM – 318-2 DP

条目 ID： 15390415

项目设计、安装、接线、寻址、调试、维护和测试功能，诊断和故障排除。

组态手册

用于过程自动化的 ET 200M 信号模块条目 ID： 7215812

有关过程自动化集成、使用SIMATIC PDM 组态参数、数字输入模块和数字输出模块的描述。

长沙工控帮教育科技有限公司整理

(6)

手册名称说明手册

分布式 I/O 设备 ET 200M HART 模拟模块

条目 ID： 22063748

有关 HART 模拟模块的组态和调试的描述。

手册

分布式 I/O 设备 ET 200M 条目 ID： 1142798

有关配置、安装和接线的描述。

手册

SM 335 - SIMATIC S7-300 的高速模拟混合模块

条目 ID： 1398483

说明如何使用 SIMATIC S7-300 中的 SM 335 模块。

SM 335 相关的操作概述、功能说明和技术数据。

标记说明

本手册包含了能够快速定位具体信息的多种途径：

● 在手册的开头有一个目录，其中包括了手册中包含的各表的索引。

● 词汇表中介绍了一些关键术语。

● 您可以使用该索引来查找手册的关键部分。

认证

请参见标准和认证 (页 17)小节。

CE 认证

澳大利亚的标记（C-Tick 标记）

标准

长沙工控帮教育科技有限公司整理

(7)

144BS7-300 S7-300 模块数据

回收和处理

由于 S7-300 组件仅包含危害等级低的物质，可以对其回收再利用。为了使旧设备的回收和处理符合环保要求，请联系经认证的电子废料处理服务机构。

长沙工控帮教育科技有限公司整理

(8)

长沙工控帮教育科技有限公司整理

(9)

长沙工控帮教育科技有限公司整理

(10)

3.11 数字输入模块 SM 321；DI 16 x 24 VDC；具有硬件和诊断中断

(6ES7321-7BH01-0AB0)...90

3.11.1 同步模式...95

3.11.2 SM 321；DI 16 x DC 24 V－参数...96

3.11.3 SM 321; DI 16 x DC 24 V的诊断信息 ...98

3.11.4 SM 321；DI 16 x DC 24 V－特性...100

3.11.5 SM 321; DI 16 x DC 24 V的中断 ...101

3.12 数字输入模块 SM 321；DI 16 x DC 24 V；源输入；（6ES7321-1BH50-0AA0） ...103

3.13 数字量输入模块 SM 321; DI 16 x UC 24/48 V; (6ES7321-1CH00-0AA0)...106

3.14 数字量输入模块SM 321；DI 16 x DC 48-125 V；(6ES7321-1CH20-0AA0) ...109

3.15 数字量输入模块 SM 321; DI 16 x AC 120/230 V; (6ES7321-1FH00-0AA0) ...112

3.16 数字量输入模块SM 321；DI 8 x AC 120/230 V；(6ES7321-1FF01-0AA0) ...115

3.17 数字量输入模块 SM 321; DI 8 x AC 120/230 V ISOL; (6ES7321-1FF10-0AA0) ...118

3.18 数字量输出模块 SM 322; DO 64 x DC 24 V/0.3 A，源式；(6ES7322-1BP00-0AA0)...121

3.19 数字量输出模块 SM 322; DO 64 x DC 24 V/0.3 A，漏式 (6ES7322-1BP50-0AA0) ...130

3.20 数字输出模块 SM 322；DO 32 x DC 24 V/.5 A；(6ES7322-1BL00-0AA0)...138

3.21 数字输出模块 SM 322；DO 32 x AC 120/230 V/1 A；(6ES7322-1FL00-0AA0) ...142

3.22 数字输出模块 SM 322；DO 16 x DC 24 V/0.5 A；(6ES7322-1BH01-0AA0) ...147

3.23 数字输出模块 SM 322；DO 16 x DC 24 V/.5 A 高速；（6ES7322-1BH10-0AA0） ...151

3.24 数字输出模块 SM 322; DO 16 x UC 24/48 V;（6ES7322-5GH00-0AB0） ...155

3.24.1 数字量输出模块 SM 322 DO 16 x UC24/48 V 的参数 ...159

3.25 数字输出模块 SM 322；DO 16 x AC 120/230 V/1 A；（6ES7322-1FH00-0AA0）...162

3.26 数字输出模块 SM 322；DO 8 x DC 24 V/2 A；（6ES7322-1BF01-0AA0）...166

3.27 数字输出模块 SM 322; DO 8 x DC 24 V/0.5 A; 具有诊断中断; （6ES7322-8BF00-0AB0） ...170

3.27.1 SM 322；DO 8 x DC 24 V/0.5 A - 参数...176

3.27.2 SM 322；DO 8 x DC 24 V/0.5 A - 诊断...177

3.27.3 SM 322；DO 8 x DC 24 V/0.5 A — 性能 ...179

3.27.4 SM 322；DO 8 x DC 24 V/0.5 A －中断 ...180

3.28 数字输出模块 SM 322; DO 8 x DC 48-125 V/1,5 A;（6ES7322-1CF00-0AA0） ...181

3.29 数字输出模块 SM 322；DO 8 x AC 120/230 V/2 A；（6ES7322-1FF01-0AA0） ...186

3.30 数字输出模块 SM 322; DO 8 x AC 120/230 V/2 A ISOL（6ES7322-5FF00-0AB0） ...191

3.30.1 SM 322; DO 8 x AC 120/230 V/2 A ISOL的参数 ...195

3.30.2 SM 322；DO 8 x AC 120/230 V/2 A ISOL－诊断...196

3.30.3 SM 322；DO 8 x AC 120/230 V/2 A ISOL－中断...197

3.31 继电器输出模块 SM 322; DO 16 x Rel. AC 120/230 V；（6ES7322-1HH01-0AA0） ...198

长沙工控帮教育科技有限公司整理

(11)

3.33 继电器输出模块 SM 322；DO 8 x Rel. AC 230V/5A；(6ES7322-5HF00-0AB0)... 208

3.33.1 SM 322；DO 8 x Rel. AC 230V/5A 的参数 ... 214

3.33.2 SM 322；DO 8 x Rel. AC 230V/5A －诊断 ... 214

3.33.3 SM 322；DO 8 x Rel. AC 230V/5A－中断 ... 215

3.34 继电器输出模块 SM 322; DO 8 x Rel. AC 230 V/5 A；（6ES7322-1HF10-0AA0） ... 216

3.35 数字 IO 模块 SM 323; DI 16/DO 16 x DC 24 V/0.5 A;（6ES7323-1BL00-0AA0） ... 222

3.36 数字 IO 模块 SM 323; DI 8/DO 8 x DC 24 V/0.5 A；(6ES7323-1BL01-0AA0) ... 227

3.37 可编程数字 IO 模块 SM 327；DI 8/DO 8 x DC 24 V/0.5 A (6ES7327-1BH00-0AB0)... 231

3.37.1 SM 327；DI 8/DX 8 x DC 24 V/0.5 A －参数 ... 236

3.37.1.1 SM 327；DI 8/DO 8 x DC 24 V/0.5 A 的数据记录 1 的结构 ... 237

4 模拟值处理原理...239

4.1 概述... 239

4.2 对传感器接线，并连接到模拟量输入... 239

4.2.1 连接电隔离传感器... 241

4.2.2 连接非隔离传感器... 243

4.3 连接电压传感器... 245

4.4 连接电流传感器... 246

4.5 连接电阻温度计和电阻... 248

4.6 热电偶的接线和连接... 250

4.6.1 连接带内部补偿的热电偶... 254

4.6.2 连接带外部补偿的热电偶... 255

4.7 对负载/执行器进行接线，并连接到模拟输出 ... 259

4.7.1 将负载/执行器连接到电压输出... 260

4.7.2 将负载/执行器连接到电流输出... 262

5 模拟模块的模拟值表示...263

5.1 模拟量输入通道的模拟值表示... 264

5.2 模拟量输出通道的模拟值表示... 296

5.3 设置模拟量输入通道的测量方法和量程... 300

5.4 模拟模块的响应... 302

5.4.1 电源和运行状态的影响... 302

5.4.2 模拟值范围的影响... 304

5.4.3 操作限制和基本误差限制的影响... 305

5.5 模拟量模块的转换时间和周期时间... 306

5.6 模拟量输出通道的稳定时间和响应时间... 310

5.7 模拟量模块编程... 311

5.7.1 模拟量输入模块的参数... 312

长沙工控帮教育科技有限公司整理

(12)

5.8 模拟模块的诊断...312

5.8.1 模拟输入模块的诊断消息...313

5.8.2 模拟量输出模块的诊断消息...314

5.8.3 模拟量输入模块的出错原因及故障排除...315

5.8.4 模拟量输出模块的出错原因及故障排除...316

5.9 模拟量模块的中断...316

6 模拟模块... 319

6.1 从选择模拟量模块到调试...320

6.2 模块概述...321

6.2.1 模拟量输入模块：...321

6.2.2 模拟量输出模块：...324

6.2.3 模拟 I/O 模块...326

6.3 模拟输入模块 SM 331; AI 8 x 16 Bit;（6ES7331-7NF00-0AB0） ...327

6.3.1 测量类型和范围...334

6.3.2 可编程参数...335

6.3.3 有关 SM 331；AI 8 x 16 位的附加信息 ...337

6.4 模拟输入模块 SM 331; AI 8 x 16 位;（6ES7331-7NF10-0AB0）...339

6.4.1 测量类型和范围...345

6.4.2 可编程参数...346

6.4.3 有关 SM 331；AI 8 x 16 位的附加信息 ...348

6.5 模拟输入模块 SM 331；AI 8 x 14 位高速；同步；(6ES7331-7HF0x-0AB0)...352

6.5.1 测量类型和范围...359

6.5.2 可编程参数...361

6.5.3 同步模式...362

6.5.4 有关 SM 331；AI 8 x 14 位高速, 同步的附加信息 ...365

6.6 模拟量输入模块 SM 331， AI 8 x 13 位；(6ES7331-1KF02-0AB0) ...366

6.6.1 测量类型和范围...375

6.6.2 可编程参数...376

6.6.3 有关 SM 331；AI 8 x 13 位的附加信息 ...377

6.7 模拟输入模块 SM 331；AI 8 x 12 位；(6ES7331-7KF02-0AB0)...380

6.7.1 测量类型和范围...393

6.7.2 可编程参数...397

6.7.3 有关 SM 331；AI 8 x 12 位的附加信息 ...398

6.8 模拟输入模块 SM 331; AI 2 x 12 位;（6ES7331-7KB02-0AB0）...399

6.8.1 测量类型和范围...411

6.8.2 可编程参数...414

6.8.3 有关 SM 331；AI 2 x 12 位的附加信息 ...416

6.9 模拟输入模块 SM 331; AI 8 x RTD;（6ES7331-7PF01-0AB0） ...417

6.9.1 测量类型和范围...424

6.9.2 可编程参数...426

6.9.3 有关 SM 331；AI 8 x RTD 的附加信息...428

长沙工控帮教育科技有限公司整理

(13)

6.10 模拟输入模块 SM 331; AI 8 x TC;（6ES7331-7PF11-0AB0） ... 433

6.10.1 测量类型和范围 ... 442

6.10.2 可编程参数 ... 444

6.10.3 有关 SM 331; AI 8 x TC 的附加信息... 445

6.11 隔离式模拟量输入模块 SM 331, AI 6 x TC (6ES7331-7PE10-0AB0) ... 450

6.11.1 测量类型和测量范围... 460

6.11.2 可调整的参数... 461

6.11.3 有关 SM 331; AI 6 x TC 的附加信息... 462

6.11.4 通过 HW Config 为模拟量输入模块 SM; 331 AI 6 x TC 进行固件更新... 469

6.11.5 模拟量输入模块 SM; 331 AI 6 x TC 的 I&M 标识数据... 471

6.11.6 模拟量输入模块 SM 331; AI 6 x TC 的校准 ... 472

6.12 模拟输出模块 SM 332; AO 8 x 12 位;（6ES7332-5HF00-0AB0） ... 479

6.12.1 SM 332；AO 8 x 12 位－输出范围... 485

6.12.2 可编程参数 ... 486

6.12.3 SM 332；AO 8 x 12 位的附加信息... 487

6.13 模拟输出模块 SM 332；AO 4 x 16 位；同步；(6ES7332-7ND02-0AB0)... 488

6.13.1 SM 332；AO 4 x 16 位－输出范围... 495

6.13.2 可编程参数 ... 496

6.13.3 同步模式... 497

6.13.4 SM 332；AO 4 x 16 位的附加信息... 498

6.14 模拟输出模块 SM 332; AO 4 x 12 位;（6ES7332-5HD01-0AB0）... 499

6.14.1 SM 332；AO 4 x 12 位的输出范围... 505

6.14.2 可编程参数 ... 506

6.14.3 SM 332；AO 4 x 12 位的附加信息... 507

6.15 模拟输出模块 SM 332; AO 2 x 12 位;（6ES7332-5HB01-0AB0） ... 508

6.15.1 SM 332；AO 2 x 12 位的输出范围... 514

6.15.2 可编程参数 ... 515

6.15.3 SM 332；AO 2 x 12 位的附加信息... 516

6.16 模拟 IO 模块 SM 334; AI 4/AO 2 x 8/8 位;（6ES7334-0CE01-0AA0） ... 517

6.16.1 SM 334；AI 4/AO 2 x 8/8 位－功能原理... 524

6.16.2 SM 334；AI 4/AO 2 x 8/8 位的测量和输出类型... 525

6.16.3 SM 334；AI 4/ AO 2 x 8/8 位的测量和输出范围... 525

6.16.4 SM 334；AI 4/AO2 x 8/8 位的附加信息... 526

6.17 模拟 IO 模块 SM 334; AI 4/AO 2 x 12 位;（6ES7334-0KE00-0AB0） ... 526

6.17.1 可编程参数 ... 533

6.17.2 测量类型和范围 ... 534

6.17.3 SM 334；AI 4/ AO 2 x 12 位的附加信息... 536

长沙工控帮教育科技有限公司整理

(14)

7 其它信号模块... 537

7.1 模块概述...537

7.2 仿真器模块SM 374；IN/OUT 16；(6ES7374-2XH01-0AA0) ...538

7.3 占位模块DM 370；(6ES7370-0AA01-0AA0)...541

7.4 位置解码器模块 SM 338，POS-INPUT，(6ES7338-4BC01-0AB0)...544

7.4.1 同步模式...546

7.4.2 接线图和方框图...547

7.4.3 SM 338；POS-INPUT的功能；编码器值采集...548

7.4.3.1 编码器值采集...548

7.4.3.2 格雷码/二进制码转换器 ...549

7.4.3.3 传送的编码器值和转换规则 ...549

7.4.3.4 冻结功能...551

7.4.4 参数化 SM 338 POS-INPUT ...551

7.4.5 对 SM 338 POS-INPUT 寻址 ...553

7.4.6 SM 338；POS-INPUT的诊断...556

7.4.7 SM 338；POS INPUT －中断 ...559

7.4.8 SM 338，POS-INPUT 的技术数据...560

8 接口模块... 563

8.1 模块概述...563

8.2 接口模块IM 360；(6ES7360-3AA01-0AA0) ...564

8.3 接口模块IM 361；(6ES7361-3CA01-0AA0) ...566

8.4 接口模块IM 365；(6ES7365-0BA01-0AA0) ...569

9 RS 485 中继器... 573

9.1 应用领域和属性；(6ES7972-0AA01-0XA0) ...574

9.2 RS 485 中继器；(6ES7972-0AA01-0XA0) 的设计 ...576

9.3 未接地和接地运行的RS 485 中继器 ...577

9.4 技术数据...580

A 信号模块的参数设置... 583

A.1 用户程序中对信号模块编程处理的原理...583

A.2 数字量输入模块的参数...585

A.3 数字量输出模块的参数...587

A.4 模拟量输入模块的参数...589

A.5 模拟量输入模块SM 331；AI 8 x RTD的参数...594

A.6 模拟量输入模块SM 331；AI 8 x TC的参数 ...605

A.7 模拟量输入模块SM 331；AI 8 x 13 位的参数...615

长沙工控帮教育科技有限公司整理

(15)

A.9 隔离式模拟量输入模块 SM 331,AI 6 x TC 的参数 ... 627

A.10 模拟量输出模块的参数... 635

A.11 模拟量输出模块SM 332；AO 8 x 12 位的参数 ... 638

A.12 模拟量IO模块的参数... 641

B 信号模块的诊断数据...645

B.1 在用户程序中评估信号模块的诊断数据... 645

B.2 诊断数据的结构和内容，字节 0 和更高字节... 646

B.3 通道特定的诊断数据... 650

B.4 隔离式 SM 331；AI 6 x TC 的诊断数据... 652

B.5 SM 338；POS-INPUT的诊断数据... 655

C 尺寸图...657

C.1 固定导轨的尺寸图... 658

C.1.1 总线模块... 664

C.2 电源模块的尺寸图... 665

C.3 接口模块的尺寸图... 669

C.4 信号模块的尺寸图... 672

C.5 附件的尺寸图... 674

D S7-300 模块的备件和附件...677

E 静电敏感设备(ESD)的操作规则 ...681

E.1 ESD的定义 ... 681

E.2 身体产生静电... 682

E.3 防止静电放电的基本保护措施... 683

F 服务与支持...685

F.1 服务与支持... 685

G 缩略语表...687

G.1 缩略语表... 687

词汇表...689

索引...701

长沙工控帮教育科技有限公司整理

(16)

长沙工控帮教育科技有限公司整理

(17)

常规技术数据 1

1.1 标准和认证

简介

常规技术数据的内容：

● S7-300 自动化系统模块满足的标准和测试结果

● S7-300 模块的测试标准。

安全准则

警告

可能发生人员受伤或财产损失。

在潜在爆炸环境中，如果在 S7-300 运行过程中断开任何连接器，可能导致人身伤害以及财产损失。

在断开连接器之前，务必要隔离在此等环境下运行的S7-300。

警告爆炸危险

如果组件已被替换，则可能不再符合等级 I，分区 2 的标准。

警告

该设备仅适用于等级 I，分区 2，组 A、B、C、D，或非危险区。

长沙工控帮教育科技有限公司整理

(18)

CE 标签

S7-300 自动化系统满足下列 EC 指令的要求和保护目标，并且符合公布在欧共体公报上有关可编程逻辑控制器的欧洲协调标准 (EN)：

● 2006/95/EC“在一定的电压限制内使用的电气设备”（低电压指令）

● 2004/108/EC“电磁兼容性”（EMC 指令）

● 94/9/EC“专用于潜在的易爆环境中的设备和防护系统”（防爆准则）

EC 一致性声明可在以下文件（有权限者可访问）中找到：

Siemens AG

Automation & Drives Group Industry Sector I IA AS R&D DH A P.O. Box 1963

92209 Amberg, Germany

UL 认证

美国保险商实验室，符合

● UL 508（工业控制设备）

CSA 认证

加拿大标准协会

● C22.2 第 142 号（过程控制设备）

或

长沙工控帮教育科技有限公司整理

(19)

常规技术数据 1.1 标准和认证 cULus 认证

● CSA C22.2 No. 142（过程控制设备）

或

cULus HAZ. LOC. 认证

+$=/2&

● CSA C22.2 No. 142（过程控制设备）

● UL 1604（危险区域）

● CSA-213 (危险区域) 获准用于危险区

Class I，Division 2，Group A、B、C、D Tx；

ClassI，Zone 2，Group IIC Tx

说明

可在相关模块的铭牌上找到当前的有效认证。

长沙工控帮教育科技有限公司整理

(20)

FM 认证

美国工厂联研会(FM)，授予

批准标准类别号FM3611、FM3600、FM3810

，获准用于危险区Class I，Division 2，Group A、B、C、D Tx；

Class I，Zone 2，Group IIC Tx

ATEX 认证

符合 EN 60079-15:2005 规定（适用于潜在易爆环境中的电气设备；防护类型为“n”）

澳大利亚许可标记

S7-300 自动化系统满足

AS/NZS 2064（A 类）的标准要求。

IEC 61131

S7-300 自动化系统满足

IEC 61131-2（可编程控制器，第 2 部分：设备要求和测试）。

长沙工控帮教育科技有限公司整理

(21)

常规技术数据 1.1 标准和认证

船舶认证

船级社：

● ABS (美国船级社)

● BV (法国船级社)

● DNV (挪威船级社)

● GL (德国船级社)

● LRS (英国劳氏船级社)

● Class NK (日本船级社)

在工业环境中使用

SIMATIC 产品是为工业应用而设计的。

表格 1- 1 在工业环境中使用

应用领域噪声辐射要求抗噪声要求

工业 EN 61000-6-4： 2007 EN 61000-6-2： 2005

应用于生活居住区说明

S7-300 设计用于工业区；在住宅区使用时可能会干扰无线电和电视接收。

要在生活居住区中使用 S7-300，其 RF 辐射必须符合 EN 55011 的 B 类限制值。

建议采取以下措施以确保干扰符合 B 类限制值：

● S7-300 安装在接地的开关柜/箱中

● 在供电线路中使用噪声滤波器警告

可能发生人员受伤或财产损失。

在潜在爆炸环境中，如果在 S7-300 运行过程中断开任何连接器，可能导致人身伤害以及财产损失。

在断开连接器之前，务必要隔离在此等环境下运行的S7-300。

长沙工控帮教育科技有限公司整理

(22)

1.2 电磁兼容性

定义

电磁兼容性(EMC)是指电气设备在其电磁环境中正常运行且不干扰环境的能力。

S7-300 模块还满足欧洲国内市场 EMC 法规的要求。前提是 S7-300 系统必须符合电气设计方面的技术规范及指令。

脉冲型干扰

下表说明了在易受脉冲波形干扰区域的S7 模块的 EMC 兼容性。

脉冲型干扰测试电压对应的严重等级

静电放电

(符合 IEC 61000-4-2)

空气放电： ± 8 kV 接触放电 ± 4 kV

3 2 符合 IEC 61000-4-4 的短脉

冲（快速瞬变干扰）

2 kV (电源线) 2 kV (信号线 > 3 m) 1 kV (信号线 < 3 m)

3 3

符合IEC 61000-4-5 的高能单脉冲(电涌) 所需的外部保护电路

（请参考『S7-300 自动化系统，硬件和安装』^一章的“避雷和过电压保护”）

• 非对称耦合 2 kV (电源线)

带有防护装置的直流电压

2 kV (仅当信号线/数据线长度 > 3 m)，根据需要使用防护装置

• 对称耦合 1 kV (电源线)带有防护装置的直

流电压

1 kV (仅当信号线/数据线长度 > 3 m)，根据需要使用防护装置

3

其它措施

将S7-300 系统连接至公共电力网时，务必确保符合 EN 55022 的 B 类限制值。

长沙工控帮教育科技有限公司整理

(23)

常规技术数据 1.2 电磁兼容性

正弦波干扰

下表说明了受正弦波干扰的区域中 S7-300 模块的 EMC 兼容性。

● HF 辐射

HF 辐射符合 IEC 61000-4-3 标准电磁 HF 域，振幅调制

对应的严重等级

80 MHz 到 1,000 MHz；1.4 GHz 到 2 GHz

2.0 GHz 到 2.7 GHz

10 V/m 1 V/m

80% AM (1 kHz)

3, 2, 1

● HF 耦合

HF 耦合符合 IEC 61000-4-6 标准符合严重等级

0.15 MHz 到 80 MHz 10 Vrms 未调制 80% AM (1 kHz) 150 Ω 源阻抗

3

长沙工控帮教育科技有限公司整理

(24)

无线电辐射干扰

电磁干扰符合 EN 55016： A 类限制值（测量距离为 10 m）。

频率噪声辐射

30 MHz 到 230 MHz < 40 dB (µV/m) Q 230 MHz 到 1000 MHz < 47 dB (µV/m) Q

交流电源的噪声辐射符合EN 55011： A 类限制值，组 1。

频率噪声辐射

从 0.15 到 0.5 MHz < 79 dB (µV/m) Q < 66 dB (µV/m) M 0.5 MHz 到 5 MHz < 73 dB (µV/m) Q

< 60 dB (µV/m) M 5 MHz 到 30 MHz < 73 dB (µV/m) Q

< 60 dB (µV/m) M

长沙工控帮教育科技有限公司整理

(25)

常规技术数据 1.3 模块和备用电池的运输和存储条件

1.3 模块和备用电池的运输和存储条件

引言

S7-300 模块的运输和存储条件高于 IEC 61131-2 的要求。下面的数据适用于使用原包装运输和存储的模块。

模块符合IEC 60721-3-3, Class 3K7 规定的气候条件(存储)，

并符合IEC 60721-3-2, Class 2K4(运输)规定的条件。

机械条件符合IEC 60721-3-2, Class 2M2。

模块的运输和存储条件

情况类型允许的范围

自由落体(在运输包装中) ≤ 1 m

温度 -40°C 至 + 70°C

大气压 1080 hPa 到 660 hPa (对应高度为 -1000 m

到3500 m)

相对湿度 10%到 95%，非结露

符合

IEC 60068-2-6 的正弦振荡

5 Hz 到 9 Hz： 3.5 mm 9 Hz 到 150 Hz： 9.8 m/s² 符合IEC 60068-2-29 的冲击 250 m/s²，6 ms，1000 次冲击

备用电池运输

备用电池应该总是在原包装中进行运输。请注意危险品运输的管理条例。备用电池中锂

含量约为0.25 g。

长沙工控帮教育科技有限公司整理

(26)

存储备用电池

务必将备用电池存放在阴凉干燥处。电池最长可存放 5 年。

警告

备用电池处理不当可能导致人身伤害与财产损失。备用电池处理不当可能导致爆炸或严

重烧伤。

处理S7-300 自动化系统的备用电池时，请遵守下列规则：

• 切忌给电池充电

• 切忌加热电池

• 切忌将电池投入明火中

• 切忌使用机械方法破坏电池(钻孔、挤压等)

长沙工控帮教育科技有限公司整理

(27)

常规技术数据 1.4 S7-300 运行的机械和环境气候条件

1.4 S7-300 运行的机械和环境气候条件

运行条件

S7-300 系统需要在不受气候影响的固定地点使用。运行条件比 DIN IEC 60721-3-3 的要求更高。

● Class 3M3 (机械要求)

● Class 3K3 (气候要求)

采用其它措施时使用

如果不采取其它额外措施，S7-300 将不能在下述条件下使用：

● 电离辐射严重的地方

● 由以下原因导致的恶劣环境，例如由于 – 产生灰尘

– 腐蚀性蒸气或气体 – 强电场或磁场

● 在需要特殊监控的设施中，例如 – 电梯

– 潜在危险区域的电站

可以采取额外措施，将S7-300 安装在机柜或机架中。

机械环境条件

下表说明了正弦波振荡形式的机械环境条件。

频带连续性偶尔

10 Hz ≤ f ≤ 58 Hz 0.0375 mm 振幅 0.75 mm 振幅 58 Hz ≤ f ≤ 150 Hz 0.5 g 恒定加速度 1 g 恒定加速度

长沙工控帮教育科技有限公司整理

(28)

减少振动

如果S7-300 模块处在剧烈的冲击或振动环境下，需要采取适当的措施来降低加速度或振幅。

建议在阻尼材料上安装S7-300(例如，安装在带橡胶层的金属上)。

机械环境条件测试

下表提供了有关机械环境条件测试类型及范围的重要信息。

测试条件测试标准注释

振动振动测试符合IEC

60068-2-6 (正弦波)

振动类型：变化率为 1 倍频程/分钟的频率扫描。

5 Hz ≤ f ≤ 9 Hz，等幅 3.5 mm 9 Hz ≤ f ≤ 150Hz，恒定加速度 1 g

振动持续时间：在 3 个垂直对齐的坐标轴上，每个坐标轴进行 10 次频率扫描

冲击冲击，经测试符合 IEC

60068-2-27 规定

冲击类型半正弦

冲击严重程度：峰值为 15 g，持续 11 ms

冲击方向：在三个垂直对齐的坐标轴的正/负方向上各进行 3 次冲击

长沙工控帮教育科技有限公司整理

(29)

常规技术数据 1.5 绝缘试验、安全等级、防护等级和 S7-300 额定电压的规范

环境气候条件

S7-300 可在下列环境条件下运行：

环境条件允许范围注释

温度：

水平安装位置：

垂直安装位置：

0°C 到 60°C 0°C 到 40°C

-

相对湿度 10%至 95% 非结露，相当于IEC 61131 第 2 部分 2

级相对湿度(RH)

大气压 1080 hPa 到 795 hPa 对应高度为 -1000 m 到 2000 m SO2： < 0.5 ppm;

RH < 60%，非结露 H2S： < 0.1 ppm;

RH < 60%，非结露

测试： 10 ppm; 4 天测试： 1 ppm; 4 天污染物浓度

ISA-S71.04 severity level G1;

G2; G3

-

1.5 绝缘试验、安全等级、防护等级和 S7-300 额定电压的规范

测试电压

必须提供典型试验中使用IEC 61131-2 规定的测试电压所测得的绝缘强度：

相对于其它电路/接地而言电路的额定电压为Ve。

测试电压

< 50 V 500 VDC

< 150 V 2500 VDC

< 250 V 4000 VDC

防护等级

符合 IEC 60536 规定的防护等级 I，即保护导体必须连接至装配导轨！

长沙工控帮教育科技有限公司整理

(30)

防止外部物质和水进入

● IEC 60529 的防护等级 IP 20，即防止与标准探针接触。

不能防水。

1.6 S7-300 的额定电压

额定工作电压

S7-300 模块可在不同的额定电压下工作。下表列出了额定电压以及相应的允许误差。

额定电压允许误差

24 VDC 20.4 VDC 到 28.8 VDC

120 VAC 93 VAC 到 132 VAC

230 VAC 187 VAC 到 264 VAC

1.7 SIPLUS S7-300 模块

定义

SIPLUS S7-300 模块可在扩展环境条件下使用。 “扩展环境条件”的含义：

● 适合工作在 - 25°C 到 + 60°C 之间

● 允许短期偶尔结露

● 提高了容许的机械应力

与“标准”模块相比

SIPLUS S7-300 模块与“标准”模块的功能和技术数据相同。

机械/气候环境条件和测试这些条件的方法有变化。

SIPLUS S7-300 模块具有独立的订货号(参见下表)。

长沙工控帮教育科技有限公司整理

(31)

常规技术数据 1.7 SIPLUS S7-300 模块

STEP 7 中的项目设计

SIPLUS S7-300 模块未包括在硬件目录中。请根据下表中列出的相关“标准”模块来设计设备。

SIPLUS S7-300 模块

下表列出了全部的SIPLUS S7-300 模块。

另外，下表还包含相应“标准”模块的订货号，以方便项目设计。您可参考具体“标准”模块部分的规范和技术数据。

您可在 Internet 上找到有关 SIPLUS 和联系方式的更多信息，网址为：

http://www.automation.siemens.com/siplus

表格 1- 2 SIPLUS S7-300 模块

用在扩展环境条件下的SIPLUS

S7-300 模块 “标准”模块

模块类型

订货号 PS 305; 2A

PS 307; 5A

6AG1305-1BA80-0AA0 6AG1307-1EA80-0AA0

---

6ES7307-1EA00-0AA0 IM 153-1 6AG1153-1AA03-2XB0 6ES7153-1AA03-0XB0 CPU 312C

CPU 313C CPU 314 CPU 315–2 DP

6AG1312-5BD00-2AB0 6AG1313-5BE00-2AB0 6AG1314-1AF10-2AB0 6AG1315-2AG10-2AB0

6ES7312-5BD00-0AB0 6ES7313-5BE00-0AB0 6ES7314-1AF10-0AB0 6ES7315-2AG10-0AB0 IM 365 6AG1365-0BA01-2AA0 6ES7365-0BA01-0AA0 数字输入模块

SM 321; DI 16 x DC 24V SM 321; DI 32 x DC 24V SM 321; DI 16 x DC 24V

SM 321; DI 16 x DC 24 V-125 V SM 321; DI 8 x AC 120/230V

6AG1321-1BH02-2AA0 6AG1321-1BL00-2AA0 6AG1321-7BH01-2AB0 6AG1321-1CH20-2AA0 6AG1321-1FF01-2AA0

6ES7321-1BH02-0AA0 6ES7321-1BL00-0AA0 6ES7321-7BH01-0AB0 6ES7321-1CH20-0AA0 6ES7321-1FF01-0AA0

长沙工控帮教育科技有限公司整理

(32)

用在扩展环境条件下的SIPLUS

S7-300 模块 “标准”模块

模块类型

订货号数字输出模块

SM 322; DO 16 x DC 24V/0.5A SM 322；DO 8 x Rel. AC 230V/5A

SM 322, DO 8 x DC 48-125 V/1.5 A

SM 322; DO 8 x AC 120/230V/2A SM 322; DO 8 x DC 24V/0.5A

6AG1322-1BH01-2AA0 6AG1322-1HF10-2AA0 6AG1322-1CF00-2AA0 6AG1322-1FF01-2AA0 6AG1322-8BF00-2AB0

6ES7322-1BH01-0AA0 6ES7322-1HF10-0AA0 6ES7322-1CF00-0AA0 6ES7322-1FF01-0AA0 6ES7322-8BF00-0AB0

数字I/O 模块

SM 323; DI8/DO8 x DC 24V/0.5A

6AG1323-1BH01-2AA0 6ES7323-1BH01-0AA0

模拟输入模块

SM 331; AI 2 x 12 位

6AG1331-7KB02-2AB0 6ES7331-7KB02-0AB0

模拟输出模块

SM 332; AO 2 x 12 位

6AG1332-5HB01-2AB0 6ES7332-5HB01-0AB0

模拟IO 模块

SM 334; AI4/AO 2 x 12 位

6AG1334-0KE00-2AB0 6ES7334-0KE00-0AB0

长沙工控帮教育科技有限公司整理

(33)

常规技术数据 1.8 SIPLUS S7-300 模块运行的机械和气候环境条件

1.8 SIPLUS S7-300 模块运行的机械和气候环境条件

机械环境条件

运行类别：符合 IEC 721 3-3, Class 3M4。

机械环境条件测试

下表提供了有关SIPLUS S7-300 模块的机械环境条件测试类型及范围的信息。

表格 1- 3 SIPLUS S7-300 模块：机械环境条件测试

测试条件测试标准备注

振动符合 IEC 60068-2-6 规定的振动测试（正弦波）

振动类型：频率扫描的变化率为1 倍频程/分钟。

5 Hz ≤ f ≤ 9 Hz，等幅 3.5 mm 9 Hz ≤ f ≤ 150 Hz，恒定加速度 1g 振动持续时间：

在三个垂直对齐的坐标轴上各进行 10 次频率扫描

冲击冲击，经测试符合

IEC 60068-2-27

冲击类型：半正弦

冲击严重程度：峰值为 15 g，持续时间为 11 ms 冲击方向：在三个垂直对齐的坐标轴正/负方向上各进行 3 次冲击

长沙工控帮教育科技有限公司整理

(34)

环境气候条件

SIPLUS S7-300 模块的环境气候工作条件：

运行类别：符合 IEC 721 3-3, Class 3K5。

表格 1- 4 SIPLUS S7-300 模块：环境气候条件

环境温度允许范围备注

温度：

水平安装位置：

垂直安装位置：

-25°C 至 60°C -25°C 至 40°C

-

相对湿度 5%至 95% 短期偶尔

结露，

相当于IEC 61131 第2 部分 2 级相对湿度(RH) 污染物浓度

(符合 IEC 721 3-3; Class 3C3)

SO2： < 0.5 ppm;

相对湿度 < 60%

H2S： < 0.1ppm;

相对湿度 < 60%

测试：

10 ppm; 4 天 1 ppm; 4 天

长沙工控帮教育科技有限公司整理

(35)

电源模块 2

引言

有多种24-VDC 电源模块可用于 S7-300 PLC 和传感器/执行器。

电源模块

本章中包含S7-300 电源模块的技术数据。

除了技术数据之外，本章还叙述了：

● 特性

● 接线图

● 方框图

● 线路保护

● 对非典型工作条件的响应

2.2 电源模块 PS 305; 2 A; (6AG1305-1BA80-0AA0)

“SIPLUS S7-300 模块”订货号

6AG1305-1BA80-0AA0

属性

PS 305 电源模块(2 A)的属性：

● 输出电流为 2 A

● 输出电压为 24 VDC；短路和断路保护

● 连接直流电源

(额定输入电压 24/48/72/96/110 VDC)

● 安全隔离符合 EN 60 950

长沙工控帮教育科技有限公司整理

(36)

PS 305; 2 A 的接线图

/

0 /

0

/

0

/

0

'&9

① “24 VDC 输出电压工作”显示

② 24 VDC 输出电压接线端

③ 固定装置

④ 主回路和保护性导体接线端

⑤

长沙工控帮教育科技有限公司整理

24 VDC 开关

(37)

电源模块 2.2 电源模块 PS 305; 2 A; (6AG1305-1BA80-0AA0) PS 305; 2 A 的电路示意图

0

/ /

8

0

'&9

图 2-1 电源模块 PS 305; 2 A 的电路示意图

线路保护

PS 305 电源模块(2 A)的主电源应使用具有下列额定值的微型断路器(例如 Siemens 5SN1 系列)进行保护：

● 110 VDC 时的额定电流： 10 A

● 跳闸特性(类型)： C。

对非典型工作条件的响应

表格 2- 1 PS 305;(2 A)电源模块对非典型工作条件的响应

如果... ... 则... 24 VDC LED

... 输出电路过载：

• I > 3.9 A (动态)

• 3 A < I ≤ 3.9 A (静态)

电压突降，自动恢复电压电压降低，缩短使用寿命

闪烁

... 输出短路输出电压为0 V；排除短路故障后，自动

恢复电压

关

初级端过压存在毁坏的危险 -

初级端欠压自动关闭；自动恢复电压关

长沙工控帮教育科技有限公司整理

(38)

PS 305; 2 A (6AG1305-1BA80-0AA0) 的技术规格

技术规格尺寸和重量

尺寸 W x H x D (mm) 80 x 125 x 120

重量约 740 g

输入参数输入电压

• 额定值

• 电压范围

24/48/72/96/110 VDC 16.8 VDC 到 138 VDC 额定输入电流

• 24 V 时

• 48 V 时

• 72 V 时

• 96 V 时

• 110 V 时

2.7 A 1.3 A 0.9 A 0.65 A 0.6 A

冲击电流(25 °C 时) 20 A

I²t (冲击电流时) 5 A²s

输出参数输出电压

• 额定值

• 允许范围

24 VDC

24 V ± 3%，断路保护

• 斜坡上升时间最长3 s

输出电流

• 额定值

2 A; ¹⁾ 支持并联

短路保护电子，非锁存，1.65 到 1.95 x IN

残余纹波最大150 mVpp

长沙工控帮教育科技有限公司整理

(39)

电源模块 2.2 电源模块 PS 305; 2 A; (6AG1305-1BA80-0AA0)

技术规格电气参数

安全等级符合 IEC 536 (DIN VDE 0106，第 1 部分) I，带有保护导体隔离额定值

• 额定隔离电压(输入 24 V) 150 VAC

• 测试电压 2800 VDC

安全隔离 SELV 电路

电源故障缓冲(24/48/72/96/110 V 时) > 10 ms

• 重复率最少1 s

效率 75%

功耗 64 W

功率损耗 16 W

诊断

“输出电压工作”显示是，绿色LED

1) 在受限的输入电压范围 > 24 V（24 VDC 到 138 VDC）时，PS 305 的最大负载电流可以为 3 A。

长沙工控帮教育科技有限公司整理

(40)

2.3 电源模块 PS 307; 2 A; (6ES7307-1BA00-0AA0)

订货号

6ES7307-1BA00-0AA0

属性

PS 307; 2 A 电源模块的属性：

● 与单相交流电源连接

(额定输入电压 120/230 VAC，50/60 Hz)

● 可用作负载电源

长沙工控帮教育科技有限公司整理

(41)

电源模块 2.3 电源模块 PS 307; 2 A; (6ES7307-1BA00-0AA0) PS 307; 2 A 接线图

/

0

9

/

0

/

1

'&9

② 电源选择器开关

③ 24 VDC 开关

⑤ 24 VDC 输出电压接线端

⑥ 张力消除

长沙工控帮教育科技有限公司整理

(42)

PS 307; 2 A 的电路示意图

1

/ /

8

0

'&9

线路保护

PS 307 电源模块(2 A)的主电源应使用具有下列额定值的微型断路器(例如 Siemens 5SN1 系列)进行保护：

● 230 VAC 时的额定电流： 6 A

表格 2- 2 PS 307; 2A 电源模块对非典型工作条件的响应

如果... ... 则... 24 VDC LED

输出电路过载：

• I > 2.6 A (动态)

• 2 A < I ≤ 2.6 A (静态)

闪烁

输出短路输出电压为0 V；排除短路故障后，自动恢

复电压

关

长沙工控帮教育科技有限公司整理

(43)

电源模块 2.3 电源模块 PS 307; 2 A; (6ES7307-1BA00-0AA0) PS 307; 2 A (6ES7307-1BA00-0AA0) 的技术规格

尺寸 W x H x D (mm) 50 x 125 x 120

重量约 420 g

• 额定值电源频率

• 额定值

• 允许范围

AC 120 V/230 V

50 Hz 或 60 Hz 47 Hz 到 63 Hz 额定输入电流

• 230 V 时

• 120 V 时

0.5 A 0.8 A

冲击电流(25 °C 时) 20 A

I²t (冲击电流时) 1 A²s

• 额定值

• 允许范围

• 斜坡上升时间

24 VDC

24 V ±5%，开路保护最大 2.5 s

输出电流

• 额定值 2 A，

不支持并联接线

短路保护电子，非锁存

1.1 到 1.3 x IN

电气参数

• 额定隔离电压 (24 V 到 L1)

• 测试电压

AC 250 V

DC 2800 V

长沙工控帮教育科技有限公司整理

(44)

技术规格

电源故障缓冲(在 93 V 或 187 V 时)

• 重复率

最少20 ms 最少1 s

效率 83%

功耗 58 W

功率损耗典型值 10 W

诊断

2.4 电源模块 PS 307; 5 A; (6ES7307-1EAx0-0AA0)

订货号： “标准模块”

6ES7307-1EA00-0AA0

“SIPLUS S7 模块”订货号

6AG1307-1EA80-0AA0

属性

(额定输入电压 120/230 VAC，50/60 Hz)

长沙工控帮教育科技有限公司整理

(45)

电源模块 2.4 电源模块 PS 307; 5 A; (6ES7307-1EAx0-0AA0)

/

1 /

0

/

0

/

0

'&9

9

③ 固定装置

⑤ 24 VDC 开关

⑥ 电源选择器开关

长沙工控帮教育科技有限公司整理

(46)

PS 307; 5 A 的电路示意图

1

/ /

8

0

'&9

线路保护

为保护PS 307; 5 A 电源模块的电源线路，应安装具有以下额定值的微型断路器(例如 Siemens 5SN1 系列)：

● 跳闸特性（类型）： C。

如果... ... 则... 24 VDC

LED 输出电路过载：

• I > 6.5 A (动态)

• 5 A < I ≤ 6.5 A (静态)

闪烁

输出短路输出电压为0 V；排除短路故障后，自动恢复电压关

长沙工控帮教育科技有限公司整理

(47)

电源模块 2.4 电源模块 PS 307; 5 A; (6ES7307-1EAx0-0AA0) PS 307; 5 A (6ES7307-1EA00-0AA0) 的技术规格

尺寸 W x H x D (mm) 80 x 125 x 120

重量约 740 g

• 额定值 120 / 230 VAC

电源频率

• 额定值

• 允许范围

• 120 V 时

• 230 V 时

2 A 1 A

冲击电流(25 °C 时) 45 A

I²t (冲击电流时) 1.2 A²s

• 额定值

• 允许范围

24 VDC

24 V ± 5 %，断路保护

• 斜坡上升时间最多2.5 s

输出电流

• 额定值 5 A，

1.1 到 1.3 x IN

电气参数

• 额定隔离电压(24 V 到 L1) 250 VAC

• 测试电压 2800 VDC

长沙工控帮教育科技有限公司整理

(48)

技术规格

电源故障缓冲(在 93 V 或 187 V 时)

• 重复率

效率 87%

功耗 138 W

诊断

PS 307; 5 A (6AG1307-1EA80-0AA0) 的技术规格

尺寸 W x H x D (mm) 80 x 125 x 120

重量约 570 g

• 额定值 120/230 VDC

电源频率

• 额定值

• 允许范围

• 120 V 时

• 230 V 时

2.1 A 1.2 A

冲击电流(25 °C 时) 45 A

• 额定值

• 允许范围

24 VDC 24 V ± 3 % 最多 3 s 输出电流

• 额定值 5 A；不支持并联接线

长沙工控帮教育科技有限公司整理

(49)

电源模块 2.5 电源模块 PS 307; 10 A; (6ES7307-1KA01-0AA0)

技术规格

1.1 到 1.3 x IN

残余纹波最大 150 mVpp

电气参数

安全等级符合 IEC 536（DIN VDE 0106，第 1 部分） I，带有保护导体隔离额定值

• 额定隔离电压（24 V 到 L1）

• 测试电压

AC 250 V DC 2800 V

电源故障缓冲（在 93 V 或 187 V 时）

• 重复率

效率 84%

功耗 143 W

功率损耗 23 W

诊断

2.5 电源模块 PS 307; 10 A; (6ES7307-1KA01-0AA0)

订货号

6ES7307-1KA01-0AA0

属性

(额定输入电压 120/230 VAC，50/60 Hz)

长沙工控帮教育科技有限公司整理

(50)

/

1

/

0

/

0

/

0

9

/

0

'&9

③ 主回路和保护性导体接线端

④ 固定装置

⑤ 24 VDC 开关

⑥ 电源选择器开关

长沙工控帮教育科技有限公司整理

(51)

电源模块 2.5 电源模块 PS 307; 10 A; (6ES7307-1KA01-0AA0) PS 307; 10 A 的电路示意图

1

/ /

8

0

'&9

线路保护

为保护PS 307; 10A 电源模块的电源线路，应安装具有以下额定值的微型断路器(例如 Siemens 5SN1 系列)：

如果... 模块反应 24 VDC LED

输出电路过载：

• I > 13 A (动态)

• 10 A < I ≤ 13 A (静态)

电压突降，自动恢复电压电压降低(缩短使用寿命)

闪烁

输出短路输出电压为0 V；排除短路故障后，自动恢

复电压

关

长沙工控帮教育科技有限公司整理

(52)

PS 307; 10 A (6ES7307-1KA01-0AA0) 的技术规格

尺寸 W x H x D (mm) 120 x 125 x 120

重量 1.2 千克

• 额定值 120 / 230 VAC

电源频率

• 额定值

• 允许范围

• 230 V 时

• 120 V 时

1.8 A 4.1 A

冲击电流(25 °C 时) 55 A

• 额定值

• 允许范围

24 VDC

24 V ±5%，开路保护最大 2.5 s

输出电流

• 额定值 10 A，

1.1 到 1.3 x IN

残余纹波最大 150 mVpp

电气参数

符合 IEC 536（DIN VDE 0106，第 1 部分）的安全等级 I，带有保护导体

长沙工控帮教育科技有限公司整理

(53)

电源模块 2.5 电源模块 PS 307; 10 A; (6ES7307-1KA01-0AA0)

技术规格隔离额定值

• 额定隔离电压（24 V 到 L1）

• 测试电压

AC 250 V DC 2800 V

电源故障缓冲（在 93 V 或 187 V 时）

• 重复率

效率 89%

功耗 270 W

诊断

长沙工控帮教育科技有限公司整理

(54)

长沙工控帮教育科技有限公司整理

(55)

数字量模块 3

章节编排

本章主题结构：

1. 本章概述了可以使用的模块并在此加以说明 2. 基本模块属性概述

3. 选择和调试数字模块的步骤

4. 适用于所有数字模块全局数据的常规信息(例如参数分配和诊断) 5. 模块特定信息(模块的属性、接线图、方框图、技术数据以及特性)：

a)对于数字输入模块 b)对于数字输出模块 c)对于继电器输出模块 d)对于数字 IO 模块

安装和接线

您将在操作指令 S7-300、CPU 31xC 和 CPU 31x 的以下部分找到有关安装和接线的信息：安装。网址为：http://support.automation.siemens.com/WW/view/en/13008499。

更多信息

关于参数集(数据记录 0、1 和 128)的结构在附录的系统数据部分进行了说明。如果希望在STEP 7 用户程序中修改模块参数，必须熟悉此结构。

关于诊断数据(数据记录 0 和 1)的结构在附录的系统数据部分进行了说明。如果希望在 STEP 7 用户程序中分析模块的诊断数据，必须熟悉此结构。

参见

用户程序中对信号模块编程处理的原理 (页 583) 在用户程序中评估信号模块的诊断数据 (页 645)

长沙工控帮教育科技有限公司整理

(56)

3.2 模块概述

简介

下表总结了数字量模块的基本属性。此概述为您选择符合要求的模块提供支持。

3.2.1 数字量输入模块：

属性概述

下表显示数字输入模块的基本属性

表格 3- 1 数字输入模块：

模块

属性

SM 321;

DI 64 x 24 V；漏式 /源式

(-1BP00-)

SM 321;

DI 32 x DC24V

(-1BL00-)

SM 321;

DI 32 x AC120V

(-1EL00-)

SM 321；

DI 16 x DC24V

(-1BH02-)

输入点数 64 DO；按每组 16

个隔离

32 DI；按每组 16 个隔离

额定输入电压 24 VDC 24 VDC 120 VAC 24 VDC

适用于... - 2 线、3 线和 4 线制接近开关 (BERO)

支持等时模式不支持不支持不支持不支持

可编程诊断

不支持不支持不支持不支持

诊断中断不支持不支持不支持不支持

边沿触发硬件中断不支持不支持不支持不支持

可调整输入延迟不支持不支持不支持不支持

特性 - - - -

长沙工控帮教育科技有限公司整理

(57)

数字量模块 3.2 模块概述

表格 3- 2 数字量输入模块（续）

模块

属性

SM 321;

DI 16 x DC24V 高速

(-1BH10-)

SM 321;

DI 16 x DC 24V，

带硬件中断和诊断中断功能

(-7BH01-)

SM 321;

DI 16 x DC24V；

源输入

(-1BH50-)

SM 321;

DI 16 x UC 24/48V

(-1CH00-)

输入点数 16 DI；按每组 16

个电隔离

16 DI；按每组 16 个电隔离

16 DI，

源输入，按每组 16 个电隔离

额定输入电压 24 VDC 24 VDC 24 VDC 24 VDC 到 48

VDC，24 VAC 到 48 VAC

适用于... 开关；

2 线、3 线和 4 线接近开关(BERO)

支持等时模式支持支持不支持不支持

可编程诊断

不支持支持不支持不支持

诊断中断不支持支持不支持不支持

边沿触发硬件中断不支持支持不支持不支持

可调整输入延迟不支持支持不支持不支持

特性 - 每 8 个通道 2 个短

路保护传感器电源；

支持外部冗余传感器电源

- -

长沙工控帮教育科技有限公司整理

(58)

表格 3- 3 数字量输入模块（续）

模块

属性

SM 321; DI 16 x DC48-125V

(-1CH20-)

SM 321；DI 16 x AC120/230 V

(-1FH00-)

SM 321; DI 16 x NAMUR

(-7TH00-)*

SM 321; DI 8 x AC

120/230V

(-1FF01-)

SM 321; DI 8 x AC 120/230 V ISOL

(-1FF10-)

输入点数 16 DI；按每组 4

个隔离

额定输入电压 120/230 VAC 120/230 VAC 24 VDC 120/230 VAC 120/230 VAC

适用于... 开关；

2 线、3 线和 4 线接近开关 (BERO)

开关；

2 线/3 线 AC 接近开关

NAMUR 编码器

开关；

2 线/3 线 AC 接近开关

支持等时模式不支持不支持不支持不支持不支持

可编程诊断

不支持不支持不支持不支持不支持

诊断中断不支持

边沿触发硬件中断不支持不支持不支持不支持不支持

可调整输入延迟不支持不支持不支持不支持不支持

特性 - - - -

* 在手册《用于过程自动化的 ET 200M 信号模块》中对此模块有说明。可在 Internet (http://support.automation.siemens.com/CN/view/zh/7215812/0/zh) 上找到该手册。

长沙工控帮教育科技有限公司整理

(59)

数字量模块 3.2 模块概述

3.2.2 数字量输出模块

属性概述

下表给出了数字输出模块的基本属性

表格 3- 4 数字输出模块

模块

属性

SM 322; DO 64 x

DC24V/0.3A，

源式 (-1BP00-)

SM 322; DO 64 x DC

24V/0.3A，漏式

(-1BP50-)

SM 322; DO 32 x DC24V/0.5A

(-1BL00-)

SM 322; DO 32 x

AC120/230V/1 A

(-1FL00-)

SM 322; DO 16 x DC24V/0.5A

(-1BH01-)

输出点数 64 DO；按每组

16 个隔离

64 DO；按每组 16 个隔离

输出电流 3 A 3 A 0.5 A 1.0 A 0.5 A

额定负载电压 24 VDC 24 VDC 24 VDC 24 VDC 24 VDC

适用于... 电磁阀、DC 接触器和信号灯

支持等时模式不支持不支持不支持不支持不支持

可编程诊断

不支持不支持不支持不支持不支持

诊断中断不支持不支持不支持不支持不支持

替换值输出不支持不支持不支持不支持不支持

特性 -

长沙工控帮教育科技有限公司整理

(60)

表格 3- 5 数字量输出模块（续）

模块

属性

SM 322; DO 16 x DC24V/0.5A 高速

(-1BH10-)

SM 322; DO 16 x UC24/48 V

(-5GH00-)

SM 322; DO 16 x

AC120/230V/1 A

(-1FH00-)

SM 322; DO 16 x DC24V/0.5A

(-8BH00-)*

(-8BH01-) *

SM 322; DO 8 x DC24V/2A

(-1BF01-)

输出点数 16 DO；按每组

8 个隔离

输出电流 0.5 A 0.5 A 1 A 0.5 A 2 A

额定负载电压 24 VDC 24 VDC 到 48 VDC

24 VAC 到 48 VAC

120/230 VAC 24 VDC 24 VDC

适用于... 电磁阀、DC 接触器和信号灯

支持等时模式支持不支持不支持不支持不支持

可编程诊断

不支持支持不支持支持不支持

诊断中断不支持支持不支持支持不支持

替换值输出支持不支持

特性 - - - 支持冗余负载

控制

长沙工控帮教育科技有限公司整理

-
