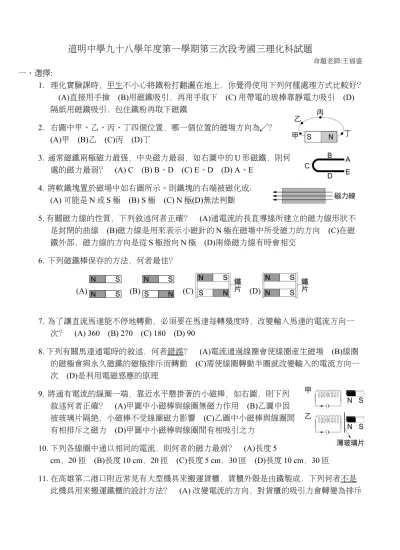

道明中學九十八學年度第一學期第三次段考國三理化科試題

命題老師:王福盛

一、選擇:

1. 理化實驗課時，甲生不小心將鐵粉打翻灑在地上，你覺得使用下列何種處理方式比較好？

　(A)直接用手撿　(B)用磁鐵吸引，再用手取下　(C) 用帶電的玻棒靠靜電力吸引　(D) 隔紙用磁鐵吸引，包住鐵粉再取下磁鐵

2. 右圖中甲、乙、丙、丁四個位置，哪一個位置的磁場方向為↙？　

(A)甲　(B)乙　(C)丙　(D)丁

3. 通常磁鐵兩極磁力最強，中央磁力最弱，如右圖中的 U 形磁鐵，則何 處的磁力最弱？　(A) C　(B) B、D　(C) E、D　(D) A、E

4. 將軟鐵塊置於磁場中如右圖所示。則鐵塊的右端被磁化成：

(A) 可能是 N 或 S 極　(B) S 極　(C) N 極(D)無法判斷

5. 有關磁力線的性質，下列敘述何者正確？　(A)通電流的長直導線所建立的磁力線形狀不 是封閉的曲線　(B)磁力線是用來表示小磁針的 N 極在磁場中所受磁力的方向　(C)在磁 鐵外部，磁力線的方向是從 S 極指向 N 極　(D)兩條磁力線有時會相交

6. 下列磁鐵棒保存的方法，何者最佳？

(A) 　(B) 　(C) 　(D)

7. 為了讓直流馬達能不停地轉動，必須要在馬達每轉幾度時，改變輸入馬達的電流方向一 次？　(A) 360　(B) 270　(C) 180　(D) 90

8. 下列有關馬達通電時的敘述，何者錯誤？　(A)電流通過線圈會使線圈產生磁場　(B)線圈 的磁極會與永久磁鐵的磁極排斥而轉動　(C)需使線圈轉動半圈就改變輸入的電流方向一 次　(D)是利用電磁感應的原理

9. 將通有電流的線圈一端，靠近水平懸掛著的小磁棒，如右圖，則下列 敘述何者正確？　(A)甲圖中小磁棒與線圈無磁力作用　(B)乙圖中因 被玻璃片隔絕，小磁棒不受線圈磁力影響　(C)乙圖中小磁棒與線圈間 有相排斥之磁力　(D)甲圖中小磁棒與線圈間有相吸引之力

10. 下列各線圈中通以相同的電流，則何者的磁力最弱？　(A)長度 5

cm，20 匝　(B)長度 10 cm，20 匝　(C)長度 5 cm，30 匝　(D)長度 10 cm，30 匝

11. 在高雄第二港口附近常見有大型機具來搬運貨櫃，貨櫃外殼是由鐵製成，下列何者不是

此機具用來搬運鐵櫃的設計方法？　(A) 改變電流的方向，對貨櫃的吸引力會轉變為排斥

力　(B)該大型機具為電磁鐵　(C)增加線圈數，可搬運更重之物體　(D)增大電流，可使 磁力增大

12. 電動機電樞轉動的快慢決定於下列哪些變因？(甲)線圈上的圈數；(乙)通入電流的強度；

(丙)磁場的強度。　(A)甲乙　(B)乙丙　(C)甲丙　(D)甲乙丙均有

13. 如右圖，將一磁針擺在一南北向的導線上方，通以由南向北的電流之後，

請問磁針 N 極會向何方偏轉？　(A)向東偏轉　(B)向西偏轉　(C)不會 偏轉　(D)磁針會左右搖晃

14. 下列何項裝置是利用電流磁效應原理而設計的？　(A) 電鈴　(B)電熨斗 (C) 電燈泡　(D)電爐

15. 若兩條平行導線通有反方向的電流，則下列敘述何者正確？　(A)兩導線因各帶負電荷，

故有相互排斥的作用力　(B)兩導線均未帶電，故無任何作用力　(C)兩導線具有相互 排斥的磁力　(D)兩導線具有相互吸引的磁力

16. 馬達會轉動是電磁鐵與永久磁鐵磁場之間的什麼原因？　(A)排斥力　(B)吸引力　(C)靜 電作用力　(D)摩擦力

17. 若不考慮重力和空氣阻力，在地球上你面向正東方，遠處一個電子迎面飛來，你將看到 此電子：　(A)直線前進和自己迎面碰撞　(B)向南邊偏移　(C)向上方偏移　(D)向下方 偏移 (假設你可以看到電子)

18. 如右圖，甲生將兩條平行直導線垂直於紙面放置，今同時通以電流，

請問 A、B 兩導線受力方向如何？　(A) A 導線受力方向為 1、B 導 線受力方向為甲　(B) A 導線受力方向為 2、B 導線受力方向為甲 (C) A 導線受力方向為 4、B 導線受力方向為丙　(D) A 導線受力方 向為 3、B 導線受力方向為丁

19 置於磁場中且垂直於磁場方向的載流導線會受磁力的作用。下列何圖可正確表示磁場、電 流及受力方向的關係？　(A)甲　(B)乙　(C)丙　(D)丁

(甲)

20. 載流導線在與電流不平行的外加磁場中的受力方向，應以下列何者判斷？　(A)安培定 律　(B)安培右手定則　(C)右手開掌定則　(D)冷次定律

21. 如右圖，一條導線沿水平 x 軸放置，今通以 a 流向 b 的電流，則導

線所受之磁力方向為何？　(A)向上　(B)向下　(C)向左　(D)向右

22. 下列有關「電磁感應」原理的敘述，何者最正確？　(A)必須電流的大小發生變化，才會產 生磁場　(B)只要有磁場存在，就會產生感應電流　(C)必須磁場發生變化，才會產生 電流　(D)物體相互摩擦，就會產生電荷的轉移

23. 假設教室是個均勻的大磁場，天花板為 N 極，地板為 S 極，今手持一封閉的單匝線圈在 教室中移動，則下列哪一種方式線圈會產生感應電流？　(A)線圈靜止不動　(B) 將線圈 在原處翻轉　(C)將線圈平放並由教室後面走到前面　(D) 將線圈平放且上下移動 24. 如右圖所示：有一靜止線圈，電路被接通，當可變電阻器逐漸向左移動

時，由眼睛方向觀察，靜止線圈的感應電流方向為何（假設眼睛看得到 電流）？　(A)順時鐘　(B)逆時鐘　(C)順時鐘或逆時鐘皆可以　(D)無 感應電流

25.下列有關交流發電機的電流之敘述，何者正確？　(A)電流大小和方向皆維持一定　(B)電 流的大小一定，方向改變　(C)電流的大小改變，方向一定　(D)電流的大小和方向皆改 變

26. 市面上有一種手搖手電筒，只要手搖數分鐘就可讓電燈持續發光，你覺得這種手電筒內 部有何種裝置？　(A)電動機(馬達)　(B)發電機　(C)充電器　(D)變壓器

27. 下列何種情況下，能使線圈中產生感應電流？　(A)線圈中的磁場發生變化　(B)線圈中 的電場發生變化　(C)使線圈作加速度運動　(D)使線圈作等速率圓周運動

28. 右圖為一檢流計，當電流由正端子流入時，檢流計的指針將如何偏轉？

(A)向右偏轉　(B)向左偏轉　(C)左右搖晃　(D)不會偏轉 29. 甲生做電磁感應的實驗，將磁棒以 V 的速率

平移向左插入線圈內，檢流計的瞬間偏轉情 形如右圖所示。下列方法中，何者不能產生 更大的感應電流？

(A)在磁棒速率不變下，將線圈單位長度的圈 數增加

(B)在線圈不改變下，磁棒平移向左的速率增加為 2 V (C)磁棒不動，將線圈以 V 的速率平移向右靠近磁棒

(D)線圈向右、磁棒向左，二者皆以 V 的速率平移互相靠近 30. 一段粗導線繞成圓形線圈，連接電池成右圖

所示之電路。由圖中圓形線圈所產生之磁 場在甲、乙兩點的方向為何？（d 表示甲、

乙兩點至線圈的距離，甲位於線圈的圓心）

(A)甲、乙兩點磁場方向皆向右

(B)甲、乙兩點磁場方向皆向左

(C)甲點磁場方向向右，乙點磁場方向向左 (D)甲點磁場方向向左，乙點磁場方向向右

31. 若有一束自由電子對你迎面而來，則其周圍的磁場方向由你正視之，應該是何種方向？

（A）順時針方向（B）逆時針方向（C）其周圍沒有磁場產生（D）無法判斷。

32. 對一螺管線圈而言，安培右手定則其拇指所指的方向代表何種意義？（A）電子流方向

（B）電流方向（C）磁場方向（D）螺管受力方向。

33. 甲、乙、丙三根相同的軟鐵棒分別環繞不同圈數的線圈，或電路中連接不同電壓的電池組 如下圖所示。下列關於軟鐵棒右端磁場強度的敘述何者正確？

(A)甲＞乙＞丙　(B) 甲＜乙＜丙　(C) 甲＝乙＝丙　(D)甲＜乙＝丙 34. 使用如右圖所示之裝置。下列有關電

流與磁場關係之敘述，何者正確？

(圖中 G 為檢流計)

(Ａ)開關Ｓ接通後，線圈甲在 c 點造 成的磁場方向向右

(Ｂ)開關Ｓ接通一段時間後，檢流針的指針向左 偏轉

(Ｃ)當開關Ｓ切斷的瞬間，檢流計的指針沒有偏 轉

(Ｄ)開關Ｓ切斷後，線圈甲在 d 點造成的磁場方向向右

35. 如圖:則 A、B、C、D 四個磁針偏轉角度何者最大？(A)A　(B)B (C)C　(D)D。（考慮地球磁力，且電流磁效應產生的磁力大 於地球磁力）

36.承上題何者所受的磁力合力最大？(A)A　(B)B　(C)C　 (D)D。

37. 一長直導線垂直穿過水平厚紙板，在導線北方甲處水平放置一磁 針。通過導線的電流方向與磁針的偏轉方向，如附圖所示。若加 大通過導線的電流，則磁針的偏轉方向應為下列哪一個圖形？

(A) 　(B) 　(C)

(D)

38. 「在一支大試管內裝入約九分滿的鐵粉，並將鐵粉磁化，它可吸住迴紋針﹔再將試管大力

搖晃後，則無法再吸住迴紋針。」有關此實驗的敘述，下列何者錯誤？　(A)鐵粉屬於軟

磁鐵　(B)鐵粉容易磁化，也容易消去磁性　(C)搖晃或敲擊試管容易使鐵粉磁性消失　 (D)以鐵粉製成的磁鐵四周無磁力線存在

39. 太陽輻射線中，含有會傷害生物的帶電粒子，但我們卻能安然生活在地球上，並可在南、

北兩極區內欣賞到美麗的極光。下列何種力量把帶電粒子引到兩極區，並和大氣碰撞產 生極光？　(A)地球磁場的力量　(B)地球自轉的力量　(C)地球引力　(D)風力

40.一支鐵釘放在二支條形磁鐵附近，A、B 與 C、D 分別為 兩磁鐵的磁極，箭頭表示磁力線的方向，如附圖所示。

若於此情況下，鐵釘的 E 端會吸引指南針的 S 極，則下 列敘述何者正確？　(A) A 端為 N 極、C 端為 N 極　(B)

B 端為 N 極、C 端為 N 極　(C) A 端為 S 極、D 端為 N 極　(D) B 端為 S 極、D 端為 N 極。

二、填充:

1.地球:地理北極附近的地磁北極相當於磁鐵的 (1) (N 極或 S 極);台灣位於北半球,若在你的桌 面放一磁針則 (2) 那一極會向下傾斜(N 極或 S 極).

2.因為電流的磁效應而發展出 (3) (電動機或發電機);又因知道了線圈內磁場發生變化會有感 應電流而發展出 (4) (電動機或發電機)

3. 感應電流的大小和線圈內磁場變化的 (5) 成正比,稱為法拉第定律.

4. 線圈內磁場變化而產生感應電流,用來判斷感應電流方向的,由 (6) 定律決定.

5.安培右手定則,是用來說明 (7) 和磁場方向關係的,彼此間有什麼關係 (8) . 6. 常見的磁性物質（可以被磁化的物質），除了鐵、鈷外尚有 (9) 及其合金。

7.安培定律:導線通入電流周圍會產生磁場其強度和電流成正比和 (10) 成反比.

道明中學九十八學年度第一學期第三次段考國三理化科答案紙 班級 座號 姓名

一選擇題 1 2 3 4 5 6 7 8 9 1

0 1 1

1 2

1 3

1 4

1 5

1 6

1 7

1 8

1 9

2 0

A * * * * *

B * * * * *

C * * * * * * *

D * * *

2 1

2 2

2 3

2 4

2 5

2 6

2 7

2 8

2 9

3 0

3 1

3 2

3 3

3 4

3 5

3 6

3 7

3 8

3 9

4 0

A * * * * * * *

B * * * *

C * * * *

D * * * * *

二填充

1 S 2 N 3 電動機 4 發電機 5 速率

6 冷次 7 電流方向 8 互相垂直 9 Ni 10 距離
