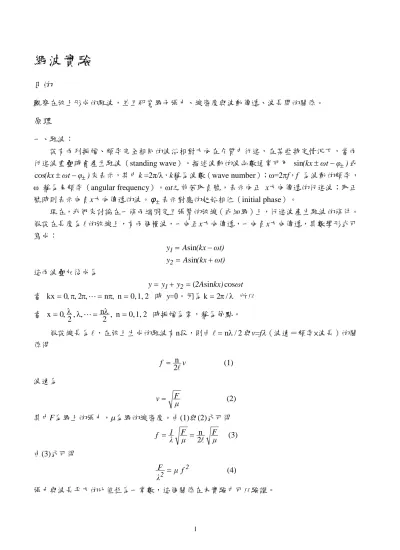

繩波實驗
目的
觀察在弦上形成的駐波,並且研究繩子張力、線密度與波動傳遞、波長間的關係。
原理
一、駐波:
設有兩列振幅、頻率完全相同的波沿相對方向在介質中行進,在某些特定情況下,當兩 行進波重疊時會產生駐波(standing wave)。描述波動的波函數通常可用 sin(kxωtφ)或
φ) ωt (kx
cos 來表示,其中k=2π/λ,k稱為波數(wave number);ω=2f,f 為波動的頻率,
ω 稱為角頻率(angular frequency)。ωt之前若取負號,表示向正 x方向傳遞的行進波;取正 號時則表示向負x方向傳遞的波。φ 表示對應的起始相位(initial phase)。
現在,我們來討論在一條兩端固定且張緊的弦線(或細繩)上,行進波產生駐波的條件。
假設在長度為的弦線上,有兩個橫波,一向正x方向傳遞,一向負x方向傳遞,其數學形式可 寫成:
ωt) (kx
A y
ωt) (kx
A y
2 1
sin sin 這兩波疊加後成為
ωt kx)
2A y
y
y12( sin cos 當 kx 0,,2,n, n0,1,2 時 y=0。因為k /2所以 當 , n 0,1,2
2 , n 2, , 0
x 時振幅為零,稱為節點。
假設線長為,在弦上生成的駐波有n段,則由n/2與v=f(波速=頻率×波長)的關 係得
v f 2
n (1)
波速為
Fμ
v (2)
其中F為繩上的張力,為繩的線密度。由(1)與(2)式可得 Fμ Fμ
1λ
f 2
n
(3)
由(3)式可得
2 2 μf
λF (4)
張力與波長平方的比值恆為一常數,這個關係在本實驗中可以驗證。
儀 器
訊號產生器一台、繩波震盪器一台、線(線A,線B)、三角底座一個、鋁棒一根、滑輪一個、
電子秤一台、砝碼一盒、砝碼吊盤一個、BNC香蕉接頭連接線一條、捲尺一個。
圖1 儀器裝置圖
繩波振盪器之儀器說明
繩波振盪器利用了一個線圈與磁鐵來振盪金屬片,也就是實驗中線與振盪器 連接的地方。我們利用訊號產生器提供一交流訊號給繩波振盪器,金屬片將以與 所提供交流訊號相同的頻率振動。
步驟
儀器的架設與設定:
1. 取一段適當長度的線(不要短於 1.3m),測量實際線長與質量,計算此線的線密度。
2. 測量你的砝碼吊盤重量。
3. 如圖 1 所示裝置儀器:
a. 將滑輪固定在桌子邊緣。再將繩波振盪器裝在鋁棒與三角底座上(繩波振盪器的振盪金 屬片朝向側面),放在距離滑輪適當距離處。振盪金屬片上圓孔高度需與滑輪凹槽的最 高點齊高,且金屬片指向滑輪凹槽,兩者相互平行。
b. 將線的一端綁在金屬片上(註一),另一端繞過滑輪的最高點垂下,吊上砝碼吊盤。
c. 利用 BNC 香蕉接頭連接繩波振盪器的「OUT PUT」。
d. 將訊號產生器接上電源。
4. 測量線從金屬片上打結處到滑輪最高點的長度 L 並記錄之。
5. 訊號產生器操作面板如圖 5 所示。按下「POWER」按鈕以開啟電源、選擇輸出波形為正 弦波,頻率範圍選在 100(或 10),如此即可開始以下實驗。
(I) 頻率 f 與波速 v 的關係
1.在砝碼吊盤中放入 50g 砝碼,調整訊號產生器的「FREQUENCY」旋鈕,找出可在線上產 生不同個波數 n 駐波之頻率 f。記錄繩張力 F、波長與頻率 f。
2.計算不同頻率時的波速 v,並作波速 v 對頻率 f 的關係圖。
圖 2 訊號產生器操作面板
(II) 固定頻率,求波遠 v 與繩張力 F 的關係
1. 旋轉訊號產生器「FREQUENCY」旋鈕,調整頻率為 80Hz。
2. 利用改變吊盤中砝碼重量的方式改變線的張力 F,當線上出現駐波時,記錄此時的線的吊 重 F 與駐波波長。
3. 計算不同波長時的波速 v,並作波速 v 對繩張力 F 的關係圖。
(III)換 不 同 的 線 , 比 較 線 密 度與 波 速 v的 關 係
1. 選 取 另 一 段 不 同 材 質 的 線 , 測 量 實 際 線 長 與 質 量 , 計 算 線 密 度 。 2. 如 同 之 前 實 驗 裝 置 , 重 複 實 驗 (II)的 步 驟 。
3. 比 較 實 驗 (11)與 實 驗 (III)的 波 速 v對 繩 張 力 F的 關 係 圖 有 何 差 別 。
(註 一 )實 驗 過 程 中 , 請 注 意 線 與 振 盪 金 屬 片 連 接 處 是 否 為 一 個 點 (如 圖 三 之 左 圖 )。
而 非 (像 圖 三 之 右 圖 般 )線 隨 著 金 屬 片 振 盪。為 避 免 出 現 後 者 的 情 況,請 注 意 : 1.將 線 綁 在 金 屬 片 上 時 , 綁 的 結 盡 量 簡 單 , 也 不 要 綁 太 大 太 複 雜 的 結 。 (譬
如,兩 個 平 結 即 可。)線 從 綁 的 結 連 出 來 的 方 向 要 可 以 直 接 朝 向 滑 輪 方 向,
不 要 有 複 雜 的 扭 轉 。
2.若 第 1點 做 到 了 , 仍 出 現 如 圖 三 右 圖 的 情 形 , 可 藉 由 調 整 砝 碼 吊 盤 掛 重 、 繩 長 或 頻 率 的 方 式 , 將 圖 形 調 整 到 圖 三 左 圖 的 樣 子 。
3.果 你 已 做 到 第 1點,也 嘗 試 過 第 2點 的 方 法,靠 近 振 盪 器 那 邊 的 節 點 仍 然 不 理 想 (但 離 振 盪 器 較 遠 地 方 的 節 點 己 變 成 很 乾 淨 的 一 個 點 了 )時,請 將 這 個 因 素 放 在 實 驗 誤 差 中 討 論 。
圖 3 理想的節點(左圖)與不理想的節點(右圖)
實驗紀錄
(I) 頻率 f 與波速 v 的關係 線密度(g/cm)
線張力 F(dyne)
駐波波長(cm) 頻率 f(Hz) 波速 v(cm/s)
(II) 固定頻率 f,求波速 v 與張力 F 的關係 線密度(g/cm)
頻率 f(Hz)
駐波波長(cm) 線張力 F(dyne) 波速 v(cm/s)
(III) 換不同的線,比較線密度與波速 v 的關係(與實驗(II)比較) 線密度(g/cm)
頻率 f(Hz)
駐波波長(cm) 線張力 F(dyne) 波速 v(cm/s)
