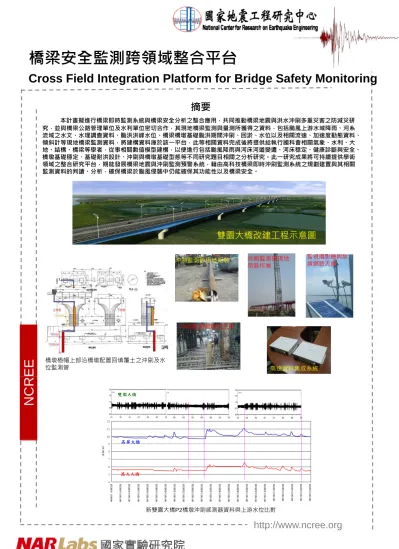

橋梁安全監測跨領域整合平台 橋梁安全監測跨領域整合平台

橋梁安全監測跨領域整合平台 橋梁安全監測跨領域整合平台

Cross Field Integration Platform for Bridge Safety Monitoring

摘要

本計畫擬進行橋梁即時監測系統與橋梁安全分析之整合應用，共同推動橋梁地震與洪水沖刷多重災害之防減災研 究 並與橋梁公路管理單位及水利單位密切合作 其現地橋梁監測與量測所獲得之資料 包括颱風上游水域降雨 河系 究，並與橋梁公路管理單位及水利單位密切合作，其現地橋梁監測與量測所獲得之資料，包括颱風上游水域降雨、河系 流域之水文、水理調查資料、颱洪洪峰水位、橋梁橋墩基礎颱洪期間沖刷、回淤、水位以及相關流速、加速度動態資料、

傾斜計等現地橋梁監測資料，將建構資料庫於該一平台，此等相關資料完成後將提供給執行國科會相關氣象、水利、大 地、結構、橋梁等學者，從事相關數值模型建構，以便進行包括颱風降雨與河床河道變遷、河床穩定、健康診斷與安全、

橋墩基礎穩定、基礎耐洪設計、沖刷與橋墩基礎型態等不同研究題目相關之分析研究。此一研究成果將可持續提供學術 領域之整合研究平台，期能發展橋梁地震與沖刷監測預警系統，藉由高科技橋梁即時沖刷監測系統之規劃建置與其相關 監測資料的判讀、分析，確保橋梁於颱風侵襲中仍能確保其功能性以及橋梁安全。

雙園大橋改建工程示意圖

沖刷監測管現地組裝 沖刷監測管現地 吊裝作業

監視攝影機與無 線網路天線

橋墩樁帽上部沿橋墩配置回填覆土之沖刷及水 位監測管

沖刷監測管現地工序

高速資料集成系統

EE NCR

http://www.ncree.org

新雙園大橋P2橋墩沖刷感測器資料與上游水位比對
