利用SPICE雙載子電晶體/金氧半元件模型方法分析考慮浮動基體效應的40奈米部分解離絕緣體上矽N型矽金氧半元件

國立臺灣大學電機資訊學院電子工程學研究所 碩士論文

Graduate Institute of Electronics Engineering College of Electrical Engineering & Computer Science

National Taiwan University Master Thesis

利用 SPICE 雙載子電晶體/金氧半元件模型方法分 析考慮浮動基體效應的 40 奈米部分解離絕緣體上

矽 N 型矽金氧半元件

The Bipolar/MOS SPICE Model Approach for Analyzing 40nm PD SOI NMOS Device Considering

Floating-Body Effect

方上維 Shang-Wei Fang

指導教授：郭正邦 博士 Advisor: James B. Kuo, Ph.D.

中華民國 100 年 6 月

誌謝 誌謝 誌謝 誌謝

在過去的兩年來，誠心的感謝我的指導老師郭正邦教授在研究及生活上的教 導，讓我在廣闊無涯的學海當中得以稍稍一窺知識之奧秘及淵博，此外更開拓我 的國際觀充實了我的視野，在生活上的教導更使我受益良多，對人虛懷若谷而誠 心待人，對事嚴謹而不輕言認輸的精神，這些都是在研究所期間所獲得的珍貴資 產，在此特別向老師致上最誠摯的感激之意。

其次要感謝實驗室所有研究伙伴對我的照顧。陳嘉興和吳威宏等學長對我的 指導，鄭宇亨及戴承雋同學與我同舟共濟，以及胡勝凱及楊宗憲學弟對我的幫忙，

在此一併致上最誠摯的感謝。

最後，我要感謝我的家人，在我離鄉求學期間所給予的支持與鼓勵，讓我在 求學過程中無後顧之憂，他們是我為未來奮鬥的憑藉。最後要感謝我的父母，因 為有您們的栽培，才有今天的我，謝謝您們。

中文摘要 中文摘要 中文摘要 中文摘要

本篇論文討論一個考慮浮動基體效應的部分解離絕緣體上矽金氧半元件，透 過雙載子電晶體/金氧半元件模型方法建立SPICE的模型進行模擬。第一章先簡介 絕緣體上矽金氧半元件及其元件之特性，並且比較部分解離絕緣體上矽和完全解 離絕緣體上矽之間的差異。第二章說明了部分解離絕緣體上矽金氧半元件的電流 傳導機制，接著利用了雙載子電晶體/金氧半元件模型方法建立起模型，並藉由量 測值及二維元件模擬器件驗證了雙載子電晶體/金氧半元件模型方法在直流下的準 確性。第三章利用考慮浮動基體效應的部分解離絕緣體上矽金氧半元件之交流模 型討論暫態的分析，寄生雙載子電晶體的電流增益因閘極電壓上升時間較長而增 大，並利用二維元件模擬驗證了雙載子電晶體/金氧半元件模型方法在暫態下的準 確性。第四章結論和未來展望。

ABSTRACT

The thesis reports modeling the 40nm PD SOI NMOS device considering floating-body effect via Bipolar/MOS SPICE model approach. Chapter 1 gives a brief introduction about SOI CMOS devices and the scaling trends, including the comparison of the difference between the PD SOI and the FD SOI CMOS devices. Chapter 2 describes the current conduction mechanism of the PD SOI MOS and the compact model constructed from Bipolar/MOS SPICE model approach. As verified by experimentally measured data and 2D simulation results, the compact model of the PD SOI NMOS provides an accurate prediction under DC condition. Chapter 3 discusses the ac model of the PD SOI MOS devices considering the floating body effect for transient analysis. From the study, during the turn-on transient, the current gain of the parasitic bipolar transistor becomes larger as the longer rise time of the gate voltage. As verified by 2D simulation results, the compact SOI model gives an accurate prediction of transient behavior. Chapter 4 is conclusion and future work.

目錄 目錄 目錄 目錄

口試委員會審定書 ...i

誌謝 ... ii

中文摘要 ... iii

ABSTRACT ...iv

目錄 ... v

圖目錄 ... vii

表目錄 ... x

Chapter 1 導論導論導論導論... 1

1.1 部分解離及完全解離絕緣體上矽金氧半元件 ... 7

1.2 部分解離絕緣體上矽金氧半電晶體的浮動基體效應 ... 9

1.3 論文架構 ... 11

Chapter 2 考慮浮動基體效應的部分解離絕緣體上矽考慮浮動基體效應的部分解離絕緣體上矽考慮浮動基體效應的部分解離絕緣體上矽考慮浮動基體效應的部分解離絕緣體上矽 N 型金氧半型金氧半型金氧半 SPICE 模型型金氧半 模型模型：模型：：： 直流分析直流分析 直流分析直流分析... 12

2.1 部分解離絕緣體上矽金氧半之飽和區電流傳導機制 ... 15

2.2 雙載子電晶體/金氧半元件架構 ... 17

2.3 雙載子電晶體/金氧半元件模型 ... 21

2.4 直流模擬驗證及分析 ... 26

Chapter 3 利用雙載子利用雙載子利用雙載子利用雙載子/金氧半金氧半金氧半金氧半 SPICE 模型方法之部分解離絕緣體上矽金氧半交模型方法之部分解離絕緣體上矽金氧半交模型方法之部分解離絕緣體上矽金氧半交模型方法之部分解離絕緣體上矽金氧半交 流模型的暫態分析

流模型的暫態分析 流模型的暫態分析

流模型的暫態分析 ... 37

3.1 經驗參數值 ... 37

3.2 不同頻率下之寄生雙載子電晶體及 M-1 之分析 ... 41

3.3 不同頻率下之寄生雙載子電晶體電壓及電荷之分析 ... 47

3.4 結論 ... 53

Chapter 4 結論及未來展望結論及未來展望結論及未來展望結論及未來展望 ... 54

REFERENCE ... 55

圖目錄 圖目錄 圖目錄 圖目錄

圖 1.1 ITRS 在 2010 年所預估之趨勢發展 ... 2

圖 1.2 科技和精簡模型的發展比較圖 ... 3

圖 1.3 傳統金氧半電晶體(bulk CMOS)元件(a)剖面圖(cross-section)，(b)TEM 剖面 圖(cross-section) ... 5

圖 1.4 SOI 金氧半電晶體(SOI CMOS)元件(a)剖面圖(cross-section)，(b)TEM 剖面 圖(cross-section) ... 6

圖 1.5 部分解離絕緣體上矽金氧半元件剖面圖(cross-section) ... 8

圖 1.6 完全解離絕緣體上矽金氧半元件剖面圖(cross-section) ... 8

圖 1.7 PD SOI NMOS 浮動基體效應之示意圖 ... 10

圖 2.1 PD SOI NMOS 之二維剖面圖和利用 BiCMOS 方式所建立之 PD SOI SPICE 模型 ... 14

圖 2.2 40nm 部分解離絕緣體上矽 N 型金氧半(40nm PD SOI NMOS)元件內部之 電流傳導機制(current conduction mechanism)的截面示意圖 ... 16

圖 2.3 雙載子電晶體(BJT)/金氧半(MOS)元件架構。 ... 18

圖 2.4 在汲極電壓為 2V 的情況下，M-1 及寄生雙載子電晶體(parasitic bipolar transistor)的電流增益(current gain)對閘極電壓之關係圖 ... 20

圖 2.5 BSIM4.5 模型的電流電壓圖及輸出阻抗圖 ... 22

圖 2.9 40nm 部分解離絕緣體上矽 N 型金氧半(PD SOI NMOS)元件的汲極電流

(drain current)對汲極電壓(drain voltage)關係圖 ... 30 圖 2.10 40nm 部分解離絕緣體上矽 N 型金氧半(PD SOI NMOS)元件的基體-源極

電壓(body-source voltage)對汲極電壓(drain voltage)關係圖 ... 31 圖 2.11 40nm 部分解離絕緣體上矽 N 型金氧半(PD SOI NMOS)元件的基極-射極

電荷(body-emitter charge)對汲極電壓(drain voltage)關係圖 ... 34 圖 2.12 40nm 部分解離絕緣體上矽 N 型金氧半(PD SOI NMOS)元件的基極-射極

電容(body-emitter capacitance)對汲極電壓(drain voltage)關係圖 ... 35 圖 3.1 部分解離絕緣體上矽金氧半(PD SOI MOS)元件之等效交流模型 ... 38 圖 3.2 暫態分析所用之 ADS 軟體電路接線圖及電路示意圖 ... 40 圖 3.3 閘極電壓上升時間為 10ns 時，40nm 部分解離絕緣體上矽 N 型金氧半(PD SOI NMOS)元件的汲極電流(drain current)、集極電流(collector current) 以及射極電流(emitter current)對時間關係圖 ... 42 圖 3.4 閘極電壓上升時間為 100ns 時，40nm 部分解離絕緣體上矽 N 型金氧半(PD

SOI NMOS)元件的汲極電流(drain current)、集極電流(collector current) 以及射極電流(emitter current)對時間關係圖 ... 43 圖 3.5 閘極電壓上升時間為 10ns 時，40nm 部分解離絕緣體上矽 N 型金氧半(PD

SOI NMOS)元件的 M-1 及寄生雙載子電晶體(parasitic bipolar transistor) 之電流增益(current gain - β)對時間關係圖 ... 45 圖 3.6 閘極電壓上升時間為 100ns 時，40nm 部分解離絕緣體上矽 N 型金氧半(PD SOI NMOS)元件的 M-1 及寄生雙載子電晶體(parasitic bipolar transistor) 之電流增益(current gain - β)對時間關係圖 ... 46

圖 3.7 為閘極電壓上升時間為 10ns 時，40nm 部分解離絕緣體上矽 N 型金氧半(PD

SOI NMOS)元件的基體-源極電壓(body-source voltage)對時間關係圖 . 48 圖 3.8 為閘極電壓上升時間為 100ns 時，40nm 部分解離絕緣體上矽 N 型金氧半

(PD SOI NMOS)元件的基體-源極電壓(body-source voltage)對時間關係 圖 ... 49 圖 3.9 閘極電壓上升時間為 10ns 時，40nm 部分解離絕緣體上矽 N 型金氧半(PD SOI NMOS)元件之寄生雙載子電晶體(parasitic bipolar transistor)的基極- 射極電荷(base-emitter charge)和基極-集極電荷(base-collector charge)對 時間關係圖 ... 51 圖 3.10 閘極電壓上升時間為 100ns 時，40nm 部分解離絕緣體上矽 N 型金氧半(PD

SOI NMOS)元件之寄生雙載子電晶體(parasitic bipolar transistor)的基極- 射極電荷(base-emitter charge)和基極-集極電荷(base-collector charge)對 時間關係圖 ... 52

表目錄 表目錄 表目錄 表目錄

表格 3.1 雙載子電晶體/金氧半元件模型之主要經驗參數值 ... 39

Chapter 1

導論 導論 導論 導論

Introduction

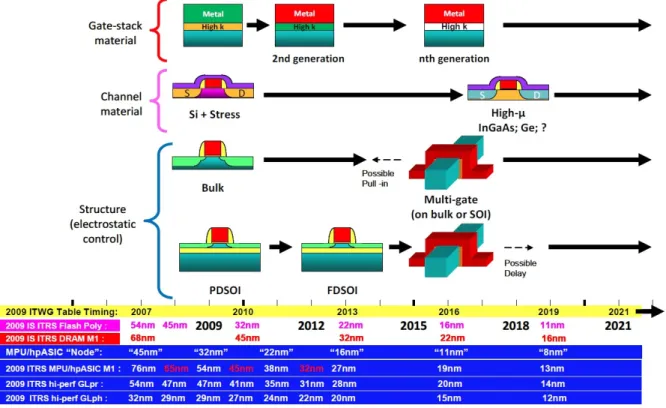

圖 1.1 為 ITRS 在 2010 年所預估的趨勢[1]，從圖當中可以發現，隨著科技不 斷的演進，元件的尺寸也持續縮小，目前主流技術已經發展到 32nm，甚至到達了

28nm，還將持續朝 15nm 發展下去。另外閘極氧化物(gate oxide)跟新材料的演進，

像是 high-K 跟 high-μ的新材料，以及不同結構的變化。然而，元件模型的發展也 越來越困難。圖 1.2 為科技和精簡模型(compact model)發展的比較圖，從此圖表可 以看到，當元件尺寸逐漸縮小，更多的新材料跟技術被應用至元件當中，精簡模 型中所需要考慮的物理現象也就相對越來越多，導致精簡模型的發展上也就更加 困難重重。

絕緣體上矽(Silicon-on-Insulator SOI)金氧半元件是利用絕緣體和單晶矽所製 成的半導體元件，其技術已經逐步成為下一代 CMOS 技術之主要技術。圖 1.3 為 傳統金氧半電晶體之剖面圖，圖 1.4 為絕緣體上矽金氧半元件之剖面圖。絕緣體 上矽(SOI)之技術相比於一般傳統金氧半電晶體(bulk MOS)元件技術在元件底層多 了一層潛埋氧化層(buried oxide)，元件之間不再共用同樣的基底(substrate)，利用此 氧化層作為絕緣，元件之間不會產生 latch-up 的現象，也能增強元件對於宇宙射線

圖 1.1 ITRS 在 2010 年所預估之趨勢發展

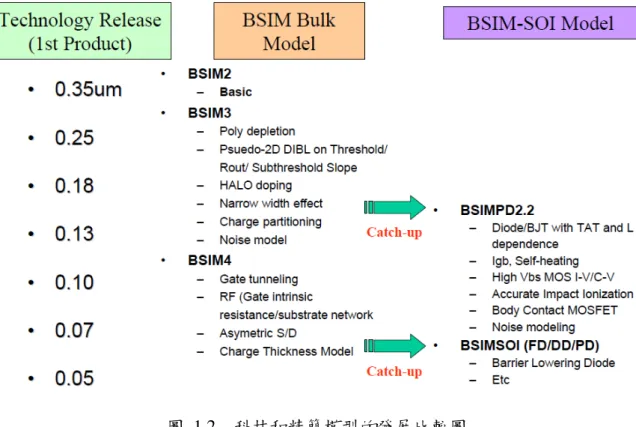

圖 1.2 科技和精簡模型的發展比較圖

區域下方部份，使絕緣體上矽金氧半(SOI)元件的寄生電容(parasitic capacitance)較 傳統金氧半元件(bulk)小，電路速度可因此而變快。絕緣體上矽金氧半元件因為閘 極(gate)電壓可以控制到的範圍比較小，所以絕緣體上矽金氧半電晶體元件的轉導

(transconductance)更好，臨界電壓(threshold voltage)也比較小，電場效應也會變得 更小。絕緣體上矽金氧半元件的二次效應(second-order effect)及漏電流(leakage

current)都相對變小，以及相容於現今超大型積體電路(VLSI)技術等等的優點。除 此之外 SOI 元件的潛埋氧化層(buried oxide)可使 N 型金氧半元件(NMOS)及 P 型金 氧半元件(PMOS)之 p 型及 n 型的汲極(drain)、源極(source)區域在元件設計時直接 接觸，以提高元件密度減少電路設計時的面積消耗。同時較低的漏電流和寄生電 容，使絕緣體上矽金氧半(SOI)元件使用在電路設計下的功率損耗較少，速度也較 快。和一般傳統的金氧半元件(bulk)相比較之下，更適合應用在深次微米低電壓電 路設計。所以，在未來絕緣體上矽金氧半元件技術將會取代部分現有的傳統 CMOS 元件技術，成為將來不可或缺的主流技術。

(a)

(b)

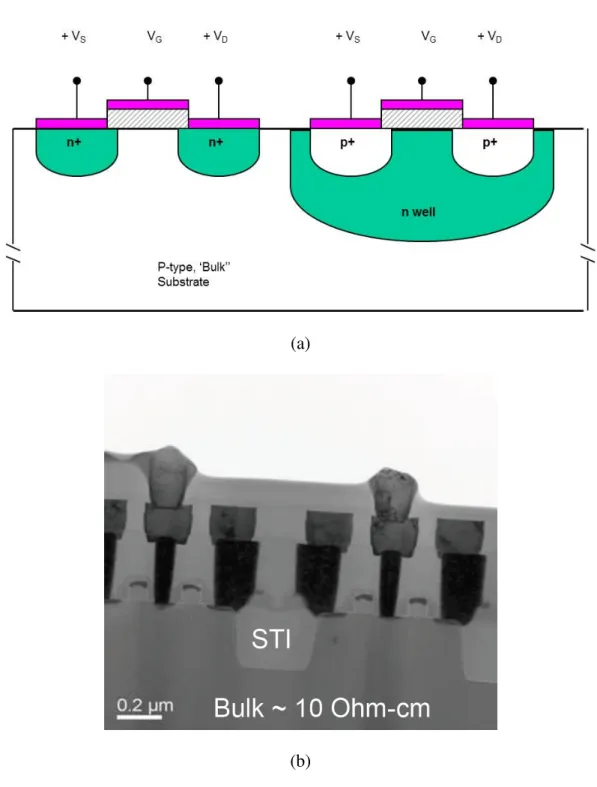

圖 1.3 傳統金氧半電晶體(bulk CMOS)元件(a)剖面圖(cross-section)，

(b)TEM 剖面圖(cross-section)

(a)

(b)

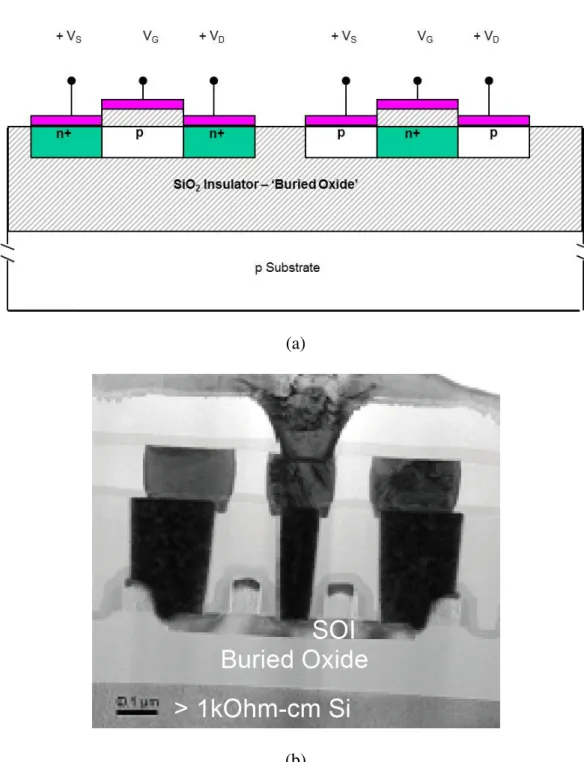

圖 1.4 SOI 金氧半電晶體(SOI CMOS)元件(a)剖面圖(cross-section)，(b)TEM 剖面圖(cross-section)

1.1 部分解離及完全解離絕緣體上矽金氧半元件 部分解離及完全解離絕緣體上矽金氧半元件 部分解離及完全解離絕緣體上矽金氧半元件 部分解離及完全解離絕緣體上矽金氧半元件

依照薄膜(thin-film)厚度的不同，絕緣體上矽金氧半元件可分為兩種，完全解 離絕緣體上矽金氧半元件(fully depleted SOI)及部分解離絕緣體上矽金氧半元件 (partially depleted SOI)。如圖 1.5 所表示，由於薄膜層較厚，只有薄膜層上方的區 間解離，薄膜層下方的區間還維持中性的狀態，故稱之為部分解離絕緣體上矽金 氧半元件，又稱做 partially-depleted SOI，簡稱為 PD SOI。另一方面，如圖 1.6 所 示，由於薄膜層厚度較薄，整個薄膜層都會被解離，所以稱做完全解離絕緣體上 矽金氧半元件，又稱做 fully depleted SOI，簡稱 FD SOI。

PD SOI 元件之優點在於由於薄膜層不完全解離，當閘極電壓偏壓在臨界電壓 的時候，薄膜層中的空乏區不會受到薄膜層厚度的影響，因此臨界電壓較為穩定，

但是由於薄膜層不完全解離，使得在空乏區下方的薄膜層仍然有電中性(neutral

region)的區域，因此會有浮動基體效應(floating-body effect)[3][4][5]，以及寄生雙 載子元件(parasitic bipolar device)效應，又因為薄膜層中的空乏區仍易受到汲極 (drain)跟源極(source)的影響，PD SOI 元件的二次效應也比較嚴重。此外，由於 PD SOI 之薄膜層中有電中性的區域，因此當汲極電流大時容易發生電流如階梯狀不連 續突增之情形，此即 kink effect。PD SOI 元件相對於 FD SOI 元件，存在著歷史效 應(history effect)[2]。然而 PD SOI 元件在製程上的良率遠比 FD SOI 來的好，故現 今 SOI 技術皆以 PD SOI 為主流技術。

圖 1.5 部分解離絕緣體上矽金氧半元件剖面圖(cross-section)

圖 1.6 完全解離絕緣體上矽金氧半元件剖面圖(cross-section)

1.2 部分解離絕緣體上矽金氧半電晶體的浮動基體效應 部分解離絕緣體上矽金氧半電晶體的浮動基體效應 部分解離絕緣體上矽金氧半電晶體的浮動基體效應 部分解離絕緣體上矽金氧半電晶體的浮動基體效應

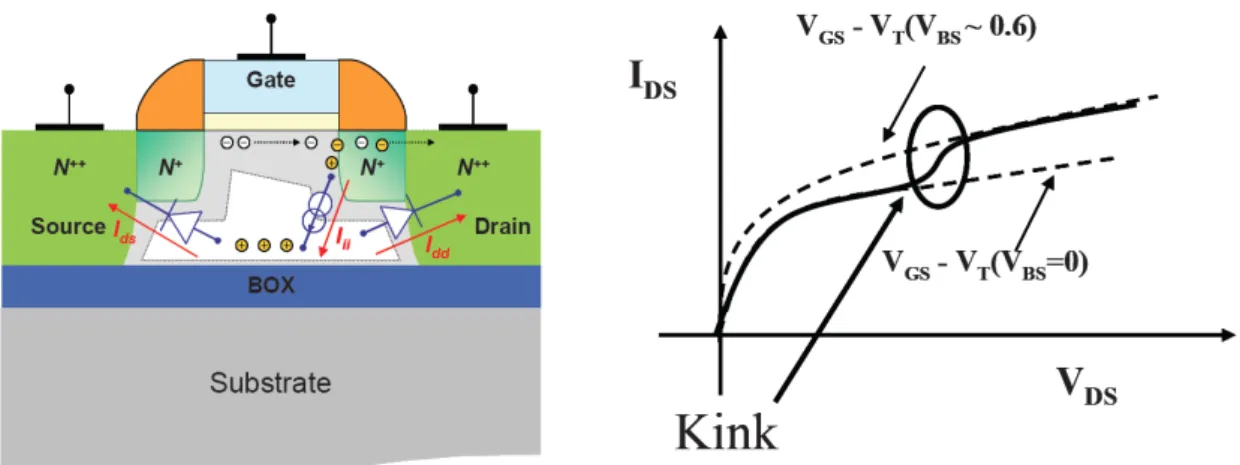

如圖 1.7 所表示，當元件偏壓在強反轉區(strong inversion)時，通道內的電子 受到水平電場的作用加速前進，在靠近汲極(drain)端的高電場區域，也就是後夾止 區域(post pinch-off region)，因為具有強大的水平電場，所以通道裡的電子會撞擊 晶格產生電子電洞對(electron-hole pair)，撞擊所產生之多出載子受到電場影響，又 繼續撞擊晶格產生更多的電子電洞對，如此循環擴大稱之為衝擊游離(impact

ionization)。在發生衝擊游離(impact ionization)的過程當中，電子會往電壓較高的 汲極(drain)移動，而電洞則會往電壓較低的基體(substrate)移動，因為有潛埋氧化 層(buried oxide)的阻隔，所以電洞會儲存在中性基體之中，不會經由底部被排走。

當電洞持續累積，基體(body)電壓逐漸升高，使得寄生雙載子電晶體(parasitic

bipolar transistor)基-射接面(body-emitter junction)導通，會使汲極(drain)電流有一不 連續的電流突增情形發生，即稱為電流突增效應(kink effect)，此為部分解離絕緣 體上矽金氧半電晶體之特殊現象。由於部分解離絕緣體上矽金氧半元件因為不完 全解離的矽薄膜層(thin film)產生了浮動基體(floating-body)，所以在元件特性的分 析上會比較困難。

由上面的分析可以了解，部分解離絕緣體上矽 N 型金氧半電晶體(PD SOI NMOS)的 kink effect 跟電洞在中性區的累積有完全的相關，因為衝擊游離(impact ionization)所產生的電洞比電子來的小，所以絕緣體上矽 P 型金氧半電晶體(PD SOI PMOS)比絕緣體上矽 N 型金氧半電晶體(PD SOI NMOS)有比較小的 kink effect。

圖 1.7 PD SOI NMOS 浮動基體效應之示意圖

體(parasitic bipolar transistor)彼此互相牽制影響，使得部分解離絕緣體上矽金氧半 電晶體(PD SOI MOS)的特性和電流傳導機制(current mechanism)和一般傳統基底 式(bulk)金氧半電晶體完全不同，所以要如何在部分解離絕緣體上矽金氧半電晶體

(PD SOI MOS)裡建立寄生雙載子電晶體(parasitic bipolar transistor)的精簡模型是相 當重要的。。。。

1.3 論文架構 論文架構 論文架構 論文架構

本篇論文將對利用 SPICE 雙載子電晶體/金氧半電晶體模型來建立部分解離絕 緣體上矽金氧半電晶體(PD SOI MOS)之精簡模型進行探討。本章簡介了絕緣體上 矽金氧半(PD SOI MOS)元件的基本架構和優點。第二章將分析部分解離絕緣體上 矽金氧半(PD SOI MOS)元件之電流傳導機制，並利用 SPICE 建立之模型與 2D 模 擬軟體進行直流的模擬比較。第三章將分析比較 SPICE 精簡模型和 2D 模擬軟體 暫態模擬的部分。第四章為結論和未來方向。

Chapter 2

考慮浮動基體效應的部分解離絕緣體上矽 考慮浮動基體效應的部分解離絕緣體上矽 考慮浮動基體效應的部分解離絕緣體上矽

考慮浮動基體效應的部分解離絕緣體上矽 N 型金氧半 型金氧半 型金氧半 型金氧半 SPICE 模型 模型 模型 模型： ： ： ：直流分析 直流分析 直流分析 直流分析

SPICE Modeling for PD SOI NMOS Considering Floating Body Effect: DC Analysis

部分解離絕緣體上矽金氧半 SPICE 模型的發展是用來提供超大型積體電路

(VLSI)所需之計算機輔助設計(CAD)的電路模擬程式。本章以金氧半元件(MOS)和 雙載子電晶體(BJT)的等效電路組合而成的雙載子互補式金氧半(BiCMOS)概念來 說明部分解離絕緣體上矽金氧半元件所使用的元件模型。

圖 2.1 表示了一個典型的部分解離絕緣體上矽 N 型金氧半電晶體的二維剖面 圖和利用雙載子互補式金氧半(BiCMOS)方式所建立的部分解離絕緣體上矽的

SPICE 元件模型[6]。如圖所示，部分解離絕緣體上矽之 SPICE 模型，由於考慮到 元件薄膜層有中性區間存在，整個部分解離絕緣體上矽金氧半元件可以視為矽薄 膜層表面的傳統金氧半元件(MOS)和矽薄膜層底部的寄生雙載子電晶體(parasitic

BJT)兩個元件平行並聯操作構成。寄生雙載子電晶體(parasitic BJT)的射極(emitter) 跟表面金氧半元件的源極(source)連接。另外，寄生雙載子電晶體(parasitic BJT)的 集極(collector)則跟表面金氧半元件的汲極(drain)共享。而寄生雙載子電晶體 (parasitic BJT)的基極(base)，則是跟表面金氧半元件的基板(substrate)相連接，形成 一浮動的基體，因此部分解離絕緣體上矽金氧半元件可以視為 MOS 加 BJT 的等效

電路組合。如圖所示，另外在模型中使用了一個電容(C_buried)來表示潛埋氧化層的 效應。在絕緣體上矽金氧半的 SPICE 模型中，表面金氧半元件所採用的元件模型 為傳統的深次微米金氧半元件汲極電流跟電容模型，底部寄生雙載子電晶體的元 件模型使用了 Gummel-Poon 模型[7][8]。

在建立絕緣體上矽金氧半的 SPICE 模型時，由表面金氧半元件的高電場區域 所產生的撞擊游離(impact ionization)電流也是一個不可忽略的重要關鍵，撞擊游離 電流會流向薄膜層的中性區間，成為寄生雙載子電晶體的基極(base)觸發電流，反 映出浮動基體效應(floating-body effect)。除此之外，憑藉著絕緣體上矽金氧半的 SPICE 模型，可以計算出浮動基體的電位變化，進而預測出部分解離絕緣體上矽 金氧半元件所獨有的浮動基體效應。

圖 2.1 PD SOI NMOS 之二維剖面圖和利用 BiCMOS 方式所建立之 PD SOI SPICE 模 型

2.1 部分解離絕緣體上矽金氧半之 部分解離絕緣體上矽金氧半之 部分解離絕緣體上矽金氧半之 部分解離絕緣體上矽金氧半之飽和區 飽和區 飽和區 飽和區電流傳導機制 電流傳導機制 電流傳導機制 電流傳導機制

如圖 2.2 所示，為一 40nm 部分解離絕緣體上矽 N 型金氧半元件操作在飽和 區間(saturation region)時之電流傳導機制(current conduction mechanism)的截面示意 圖[9]。當元件操作在飽和區間(saturation region)時，在氧化層/矽(SiO₂/Si)表面的反 轉層內，會有由電子群漂移所形成的通道電流。在接近汲極端的高電場區域，即 後夾止區域(post pinch-off)，因存在大的橫向電場(lateral electric field)，所以會有漂 移的電子群撞擊晶格(lattice)，造成電子電洞對的產生。這些生成的電子群電洞群 會因電場而反方向移動-生成的電子群向汲極接點移動；生成的電洞群向源極移 動。因此造成生成的電子和電洞電流(Ih)；大小相同方向相反，此即是撞擊游離電 流(impact ionization current)。對於短通道部分解離絕緣體上矽 N 型金氧半(PD SOI NMOS)元件，潛埋氧化層(buried oxide)上的寄生雙載子電晶體(parasitic bipolar transistor)；其射極(emitter)在源極(source)、集極(collector)在汲極(drain)，不可再被 忽略。一部分的撞擊游離電流(impact ionization current)會因垂直電場(vertical electric field)，而直接垂直向潛埋氧化層(buried oxide)流動。結果，在潛埋氧化層 (buried oxide)上矽薄膜(thin film)內會形成電洞的累積，會去引導觸發潛埋氧化層 (buried oxide)上寄生雙載子電晶體(parasitic bipolar transistor)。當寄生雙載子電晶體 (parasitic bipolar transistor)被觸發，這些累積的電洞群會與電子群在基體(body)內進 行復合。假如忽略此複合效應，到達穩定狀態(steady state)時，經由撞擊游離(impact ionization)所產生的電洞群會與進入源極端的電洞群相同。在寄生雙載子電晶體

圖 2.2 40nm 部分解離絕緣體上矽 N 型金氧半(40nm PD SOI NMOS)元件內部之電 流傳導機制(current conduction mechanism)的截面示意圖

2.2 雙載子電晶體 雙載子電晶體 雙載子電晶體 雙載子電晶體/金氧半元件架構 金氧半元件架構 金氧半元件架構 金氧半元件架構

由前述之元件模型的分析可以得知，絕緣體上矽金氧半元件可以利用一個表 面的金氧半(MOS)元件跟一底部的寄生雙載子電晶體(parasitic bipolar transistor)互 相並聯組合而成。然而，單單將這兩個元件組合在一起還是無法完全表示部分解 離絕緣體上矽金氧半元件的模型，由上一節的電流傳導機制(current mechanism)分 析可以知道，在此模型架構中我們還須引入兩個參數，K 以及 K'；如圖 2.3 所示，

參數 K 表示了有多少倍數的衝擊游離電流(impact ionization current)流至薄膜層 (thin film)中的中性區間，而參數 K'則是表示了有多少倍數的寄生雙載子電晶體 (parasitic bipolar transistor)的集極電流流向了表面金氧半元件靠近汲極(drain)的高 電場區域，也就是所謂的後夾止區域(post pinch-off)。在引入這兩項參數之後，雙 載子電晶體/金氧半元件(bipolar/MOS)的架構才能精確的表達絕緣體上矽金氧半的 元件模型。

由圖 2.2 可知，當部分解離絕緣體上矽 N 型金氧半元件操作在飽和區 (saturation region)時，汲極電流(drain current - ID)可以視作由表面通道電流(channel current - Ich)，衝擊游離電流(impact ionization current - Ih)，以及寄生雙載子電晶體 的集極電流(collector current - I_C)所組合而成：

D ch h C

I =I +I +I (2.1) 而源極電流(source current - IS)則可以視作由表面通道電流(channel current - Ich)，一 部分的衝擊游離電流(impact ionization current - (1－K)Ih)，和寄生雙載子電晶體的

圖 2.3 雙載子電晶體(BJT)/金氧半(MOS)元件架構。

又衝擊游離電流(impact ionization current - I_h)是表面通道電流(channel current - I_ch) 跟一部份流經高電場區間的集極電流(collector current - K'I_C)的函數，所以可以表示 成：

( 1)( ' )

h ch C

I = M − I +K I (2.3) 公式(2.3)中的 M 為倍增因數(multiplication factor)，其公式可寫為：

1 ( _{D DSAT}) exp

D DSAT

M V V

V V

α ^ β ^

− = − − 

 −  (2.4)

公式(2.4)中的 α 跟 β 為製成相關的參數，對溫度並不敏感。而VDSAT為元件剛進入

飽和區(saturation region)間時的汲極電壓(drain voltage - VD)，而此時的M－1剛好 為0。

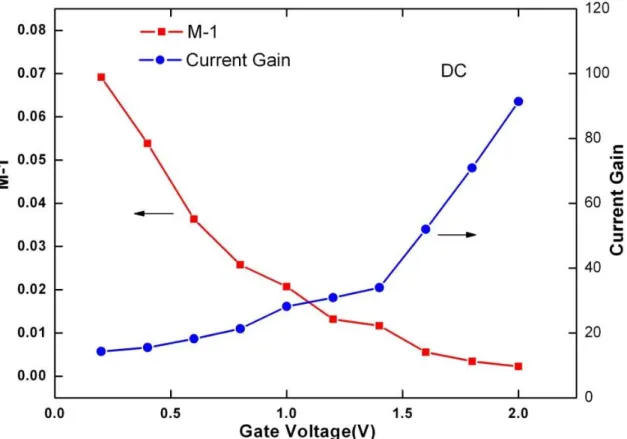

根據公式聯立可以求得在直流環境下的M－1及寄生雙載子電晶體的電流增 益(current gain - β)。圖 2.4為在汲極電壓(drain voltage)固定為2V的情況下，M－1 及寄生雙載子電晶體的電流增益(current gain - β)對閘極電壓(gate voltage)的關係 圖。當閘極電壓(gate voltage)減少，因後夾止區域(post pinch-off region)變大，衝擊 游離(impact ionization)更嚴重，造成M－1值變大。由圖 2.4知 β 與M－1的趨勢 相反，但是就高汲極電壓(drain voltage)之下，寄生雙載子電晶體(parasitic bipolar transistor)效應比衝擊游離(impact ionization)效應強，固崩潰電壓(breakdown voltage) 會與閘極電壓(gate voltage)有些許相關，可解釋當閘極電壓(gate voltage)變小，崩 潰電壓(breakdown voltage)會延後發生[10]。

圖 2.4 在汲極電壓為2V的情況下，M-1及寄生雙載子電晶體(parasitic bipolar transistor)的電流增益(current gain)對閘極電壓之關係圖

2.3 雙載子電晶體 雙載子電晶體 雙載子電晶體 雙載子電晶體/金氧半元件模型 金氧半元件模型 金氧半元件模型 金氧半元件模型

圖 2.3 為一典型的雙載子電晶體/金氧半元件架構，為了建立此模型，在表面

的金氧半元件使用了 BSIM4.5 的模型[11]，而底部的寄生雙載子電晶體使用了 Philips Mextram Level 504的模型[12]。

圖 2.5為BSIM4之典型的電流電壓曲線圖和輸出阻抗(output resistance)圖。只 考慮通道電流，其電流電壓圖可以分成兩個區域，電流隨著汲極(drain)電壓快速上 升的線性區(triode region)，跟電流較不受汲極(drain)電壓所影響的飽和區(saturation

region)。如所示，依其輸出阻抗(output resistance)之特性可以分成四個區間，第一

個區間為線性區(triode region)間，而其他三個區間皆屬於飽和區(saturation region) 間，飽和區間又可以依其物理機制之不同可細分成通道調變效應(channel length modulation - CLM)、汲極引致能障下降(drain induced barrier lowering - DIBL)、以及 基板電流引致基體效應(substrate current induced body effect - SCBE)。將以上現象都 考慮進去，最後的通道電流公式可以下列單一公式來表達：

0 0

1 1 ln 1

1 1 1

ds Asat ACLM

ds

ds ds clm Asat

dseff

ds dseff ds dseff ds dseff

ADIBL ADITS ASCBE

I NF V V

I R I C V

V

V V V V V V

V V V

  

⋅ +

=  +  

 

 

+

 −   −   − 

⋅ + ⋅ + ⋅ + 

(2.5)

其中的I_ds0為intrinsic元件的通道電流，其公式為：

0 0

1 2

ds eff ch ds

b ds

W Q V V I V

V

µ ^ − ^

 

=   (2.6)

圖 2.5 BSIM4.5模型的電流電壓圖及輸出阻抗圖

的模型。

衝擊游離電流(impact ionization current)為通道電流(channel current)流經高電 場區域，經由碰撞晶格所產生之多出電流，故其一般式可表達成：

I_ii =(M − ⋅1) I_ch (2.7) 而在BSIM4.5之游離衝擊電流(impact ionization current)公式為：

( )

0 1 0

eff exp

ii ds dseff dsNoSCBE

eff ds dseff

ALPHA ALPHA L BETA

I V V I

L V V

 

+ ⋅

= −  − ⋅ (2.8)

ALPHA0、ALPHA1及BETA0皆為游離衝擊之參數，而

0 0

1 1 ln 1 1

1

ds dseff ds dseff

ds Asat ACLM

dsNoSCBE

ds ds clm Asat ADIBL ADITS

dseff

V V V V

I NF V V

I R I C V V V

V

 

   −  − 

⋅ +

=  +  ⋅ + ⋅ + 

   

   

+

(2.9)

由公式(2.7)、(2.8)及(2.9)相互比較對照之下，可得到M－1：

( )

0 1 0

1 ^eff _{ds dseff} exp

eff ds dseff

ALPHA ALPHA L BETA

M V V

L V V

 

+ ⋅

− = −  −  (2.10)

可發現和前面章節所討論的M－1之表示型態是相同的。

圖 2.6為所使用的Mextram 504模型之等效電路圖。Mextram模型是基於

Gummel-Poon模型所建立，並加入了爾利效應(early effect)、高注入效應(high injection effect)和柯克效應(kirk effect)等等其他的不理想因素。而Mextram 504模 型之端點電流可用下列公式來表達：

1 cc C

I V

= RCC (2.11) V

其中(2.11)的RCC為collector resistance、(2.12)中的RE為emitter resistance、而(2.13 )中的RBC為base resistance。

由圖 2.3可知，雙載子電晶體/金氧半元件架構無法準確表達部分解離絕緣體

上矽金氧半元件(PD SOI MOS)的電流傳導機制(current conduction mechanism)，主 要的原因是因為有部分的來自雙載子電晶體的集極電流(collector current)被回饋至 表面金氧半元件靠近汲極的高電場區，以及從高電場區域產生的部分衝擊游離電 流(impact ionization current)會流往薄膜層(thin film)的中性區，考慮以上因素之後，

雙載子電晶體/金氧半元件的衝擊游離電流(impact ionization current)模型公式可以 改寫成：

( ) ( )

0 1 0

exp '

eff

ii ds dseff dsNoSCBE C

eff ds dseff

ALPHA ALPHA L BETA

I V V I K I

L V V

 + ⋅  

= −  − ⋅ +

(2.14)

而會有一部分的游離衝擊電流(impact ionization current)往下流至薄膜層的中性 區，成為寄生雙載子電晶體(parasitic bipolar transistor)的基極(base)觸發電流，故需 調整公式成：

,

B trigger ii

I =K I⋅ (2.15) 如此便成功地建立了以雙載子電晶體/金氧半元件架構的部分解離絕緣體上矽金氧 半元件的元件模型。接下來將利用此模型，進行直流及暫態的模擬，並分析比較 其準確性。

圖 2.6 Mextram 504之NPN雙載子電晶體的完整等效電路圖

2.4 直流模擬 直流模擬 直流模擬 直流模擬驗證及 驗證及 驗證及 驗證及分析 分析 分析 分析

圖 2.7所示為工業上40nm部分解離絕緣體上矽N型金氧半(PD SOI NMOS)

測試元件的穿透式電子顯微鏡圖(TEM)，圖 2.8則為利用二維元件模擬器MEDICI 所建立的模擬元件剖面圖。此元件薄膜層(thin film)厚度為70nm，並參雜P型雜質，

參雜濃度為 3*10¹⁸ cm^-3，潛埋氧化層(buried oxide)為 145nm，前閘極氧化層(gate oxide)為2nm，通道寬度(channel width)為1µm。邊牆(sidewall)下輕參雜汲極(lightly doping drain - LDD)結構以及淺槽隔離結構(shallow trench isolation - STI)都被採用 在此模擬結構中。而邊牆堡壘(sidewall spacer)下方為65nm長的N型輕參雜區域，

其參雜濃度為10¹⁹ cm^-3。使用雙載子電晶體/金氧半元件模型方法模擬，其中新引

入的參數K設為0.99，參數K'設為0.99[13]，並利用二維元件模擬器MEDICI，模

擬時考慮兩種載子及能量平衡公式[14]。

2.4.1 模型驗證 模型驗證 模型驗證 模型驗證

圖 2.9所示為40nm部分解離絕緣體上矽N型金氧半(PD SOI NMOS)元件的

汲極電流(drain current)對汲極電壓(drain voltage)關係圖，偏壓在浮動基體(floating

body)下，根據SPICE雙載子電晶體/金氧半元件模型、二維元件模擬軟體MEDICI

以及實驗量測結果所繪出。由此圖可以看出，當汲極電壓(drain voltage)達到一定值 時，可以明顯觀察到汲極電流(drain current)會有一突增的現象，也就是kink effect， 此時的元件偏壓在飽和區(saturation region)中，元件內部的通道在靠近汲極端會產 生後夾止區域(post pinch-off region)，具有強大的水平電場，經衝擊游離(impact

ionization)產生的電流會往薄膜層(thin film)的中性區流動，電洞會在中性區內累

圖 2.7 40nm部分解絕緣體上矽N型金氧半測試元件之穿透式電子顯微鏡圖

圖 2.8 40nm部分解離絕緣體上矽N型金氧半模擬元件剖面圖

高，使基-射極(base-emitter)接面順向偏壓，寄生雙載子電晶體(parasitic bipolar transistor)將會導通，臨界電壓(threshold voltage)將會降低，導致汲極電流(drain current)會突然增加。圖 2.10所示為40nm部分解離絕緣體上矽N型金氧半(PD SOI NMOS)元件的基體-源極電壓(body-source voltage)對汲極電壓(drain voltage)關係

圖，依據SPICE雙載子電晶體/金氧半元件模型以及二維元件模擬軟體MEDICI所

繪出。由此圖可明顯證實，當kink effect發生的時候，基體-源極電壓(body-source

voltage)會明顯地往上升高，然而，當累積的電洞和基體(body)電壓達到某一程度

之後，基-射極(base-emitter)接面將會導通，此時的基體(body)電壓將不會再持續上

升，而會維持在0.6V到0.7V。而由圖可以看出，在比較大的閘極電壓(gate voltage) 下，需要比較大的汲極電壓(drain voltage)才會發生kink effect，這是因為閘極電壓 (gate voltage)越大，後夾止區域(post pinch-off region)就需要越大的汲極電壓(drain

voltage)才能形成，而如前面章節所描述，寄生雙載子電晶體(parasitic bipolar

transistor)的效應又跟後夾止區域(post pinch-off region)，也就是參數M-1，有極大 的相關性，故當閘極電壓(gate voltage)越大時，kink effect越會有延後發生的現象。

如上述兩圖所示，已成功利用雙載子電晶體/金氧半元件架構建立部分解離絕緣體

上矽N型金氧半(PD SOI NMOS)元件模型，並驗證其準確性。

圖 2.9 40nm部分解離絕緣體上矽N型金氧半(PD SOI NMOS)元件的汲極電流 (drain current)對汲極電壓(drain voltage)關係圖

圖 2.10 40nm部分解離絕緣體上矽N型金氧半(PD SOI NMOS)元件的基體-源 極電壓(body-source voltage)對汲極電壓(drain voltage)關係圖

2.4.2 寄生雙載子電晶體之分析 寄生雙載子電晶體之分析 寄生雙載子電晶體之分析 寄生雙載子電晶體之分析

本小節將探討寄生雙載子電晶體(parasitic bipolar transistor)在直流情況下的現

象。圖 2.11所示為40nm部分解離絕緣體上矽N型金氧半(PD SOI NMOS)元件的

基極-射極電荷(body-emitter charge)對汲極電壓(drain voltage)關係圖，依據SPICE 雙載子電晶體/金氧半元件模型以及二維元件模擬軟體MEDICI所繪出。由前述之 分析可以知道，當汲極電壓(drain voltage)比較小時，底部的寄生雙載子電晶體 (parasitic bipolar transistor)還未導通，所以此時由電子所組成的基極-射極電荷 (body-emitter charge)很小，當汲極電壓(drain voltage)逐漸升高，經由衝擊游離

(impact ionization)產生的電洞持續在薄膜層的中性區累積，最後寄生雙載子電晶體

(parasitic bipolar transistor)就會導通，產生kink effect，此時可以從圖 2.11中明顯 觀察到基極-射極電荷(body-emitter charge)有劇烈的上升現象，這是因為寄生雙載 子電晶體(parasitic bipolar transistor)此時已經導通，所以在基極(base)中的少數載子 (minority carrier)電子會大量增加，而此上升點的汲極電壓(drain voltage)可以跟圖

2.9以及圖 2.10比較，符合kink effect發生時的電壓點。接著由雙載子電晶體/金

氧半元件模型之基極-射極電荷公式(body-emitter charge)來看：

0 0 1

1 2

Q

BE B

Q = ⋅Q ⋅n q⋅ (2.16)

0

QB =TAUB IK⋅ (2.17)

2 1 1

4 exp ^{B E}

T

V f IS

IK V

 

= ⋅ ⋅  

  (2.18)

1 0

1 1 1

n f

f

= + + (2.19)

IS： Saturation current for intrinsic transistor

IK： High-injection knee current for intrinsic transistor TAUB： Transit time of the base

其中公式(2.16)的q 為₁^Q early effect相關之參數，在這裡並不重要。故由公式可以觀

察發現，基極-射極電荷(body-emitter charge)跟基體-源極電壓(body-source voltage) 具有正相關性，當基體-源極電壓(body-source voltage)劇烈上升時，基極-射極電荷

(body-emitter charge)也跟著劇烈上升，跟前述分析結果一致。

圖 2.12為40nm部分解離絕緣體上矽N型金氧半(PD SOI NMOS)元件的基極

-射極電容(body-emitter capacitance)對汲極電壓(drain voltage)關係圖，依據SPICE 雙載子電晶體/金氧半元件模型以及二維元件模擬軟體MEDICI所繪出。由圖可以 觀察出，當kink effect發生的時候，基極-射極電容(body-emitter capacitance)會有上 升的現象，由電容基本公式：

C dQ

= dV (2.20) kink發生時，由高電場所產生的電洞流至薄膜層(thin film)中的中性區，造成寄生 雙載子電晶體(parasitic bipolar transistor)開始導通，此時會有大量從射極(emitter) 注入的電子進入基極(base)中，故由公式(2.20)可以推論，因為電子注入，使得電荷 量增加，所以電容也會隨之增加。

圖 2.11 40nm部分解離絕緣體上矽N型金氧半(PD SOI NMOS)元件的基極-射 極電荷(body-emitter charge)對汲極電壓(drain voltage)關係圖

圖 2.12 40nm部分解離絕緣體上矽N型金氧半(PD SOI NMOS)元件的基極-射 極電容(body-emitter capacitance)對汲極電壓(drain voltage)關係圖

2.5 結論 結論 結論 結論

從部分解離絕緣體上矽金氧半電晶體(PD SOI MOS)的電流傳導機制(current

conduction mechanism)的分析可以得知，需加入K及K’至模型中，才能正確的表

達部分解離絕緣體上矽金氧半電晶體(PD SOI MOS)的SPICE模型。藉由量測值和 2D模擬軟體跟SPICE模擬結果得比較，可以看出在kink發生時，薄膜層(thin film) 內部的電壓會劇烈上升，使寄生雙載子電晶體(parasitic bipolar transistor)導通，所 以電荷也會增加。而kink發生的點也跟閘極(gate)電壓有關，閘極(gate)電壓越大，

kink 所以發生的位置也就越後面。由模擬結果也驗證了利用雙載子電晶體/金氧半 元件模型方法所建立的SPICE模型在直流下有一定的準確定。

Chapter 3

利用雙載子 利用雙載子 利用雙載子

利用雙載子/金氧半 金氧半 金氧半 SPICE 模型方法之部分解離絕緣體 金氧半 模型方法之部分解離絕緣體 模型方法之部分解離絕緣體 模型方法之部分解離絕緣體 上矽金氧半交流模型的

上矽金氧半交流模型的 上矽金氧半交流模型的

上矽金氧半交流模型的暫態分析 暫態分析 暫態分析 暫態分析

AC Model of PD SOI MOS Using Bipolar/MOS SPICE Model Approach for Transient Analysis

前面章節已經介紹了部分解離絕緣體上矽金氧半(PD SOI MOS)元件的模型以 及直流的分析，而本章節將著重在交流模型的暫態分析。前章之雙載子電晶體/金 氧半元件模型為直流所適用，而圖 3.1 為暫態分析時所使用之部分解離絕緣體上

矽金氧半(PD SOI MOS)元件之等效交流模型，為了符合暫態時的分析，在此模型

中 使 用 了 Gummel-Poon 模 型 來 代 表 底 部 寄 生 雙 載 子 電 晶 體(parasitic bipolar transistor)，Gummel-Poon模型又稱作charge control模型，其中之Q_BE代表寄生雙 載子電晶體(parasitic bipolar transistor)的基極-射極電荷(base-emitter charge)，Q_BC則 是寄生雙載子電晶體(parasitic bipolar transistor)的基極-集極電荷(base-collector charge)。

3.1 經驗參數值 經驗參數值 經驗參數值 經驗參數值

由於建立之模型的預設參數值和實際結果相差甚遠，所以將試著調整模型的經

驗參數值(empirical parameter)，並搭配前述所討論的雙載子電晶體/金氧半元件模

圖 3.1 部分解離絕緣體上矽金氧半(PD SOI MOS)元件之等效交流模型

1. MOS主要相關參數

參數 參數值 說明

ALPHA0 1e-8 Impact Ionization Current

Model Parameters

ALPHA1 0.005 Impact Ionization Current

Model Parameters

BETA0 2.5 Impact Ionization Current

Model Parameters 2. BJT主要相關參數

參數 參數值 說明

IS 52e-16 Collector-emitter

saturation current

CJE 1.825e-15 Zero-bias emitter-base

depletion capacitance

VDE 1.02 Emitter-base diffusion

voltage

CJC 0.195e-15 Zero-bias collector-base

depletion capacitance

VDC 1.02 Collector-base grading

coefficient

TAUE 0.2857E-12 Minimum transit time of

stored emitter charge

TAUB 0.6E-12 Transit time of stored base

charge

TAUR 520.0e-12

Transit time of reverse extrinsic stored base

charge

表格 3.1 雙載子電晶體/金氧半元件模型之主要經驗參數值

接下來將利用表格 3.1的經驗參數值，將此模型利用ADS模擬軟體來進行模 擬分析，並與 2D 模擬軟體的結果進行比較驗證。圖 3.2 為本章暫態分析所用之 ADS電路圖，如圖所示，汲極(drain)電壓固定為2V，源極(source)電壓保持接地，

分別給定不同頻率的閘極(gate)電壓，分別為10ns以及100ns，從0V上升至2V， 來觀察元件內部及寄生雙載子電晶體(parasitic bipolar transistor)的效應。

圖 3.2 暫態分析所用之ADS軟體電路接線圖及電路示意圖

3.2 不同頻率下之寄生雙載子電晶體及 不同頻率下之寄生雙載子電晶體及 不同頻率下之寄生雙載子電晶體及 不同頻率下之寄生雙載子電晶體及 M-1 之分析 之分析 之分析 之分析

圖 3.3為閘極電壓上升時間為10ns時，40nm 部分解離絕緣體上矽N型金氧

半(PD SOI NMOS)元件的汲極電流(drain current)、集極電流(collector current)以及

射極電流(emitter current)對時間關係圖，依據SPICE雙載子電晶體/金氧半元件模

型以及二維元件模擬軟體 MEDICI 所繪出。圖 3.4 為閘極電壓上升時間為 100ns 時，40nm部分解離絕緣體上矽N型金氧半(PD SOI NMOS)元件的汲極電流(drain current)、集極電流(collector current)以及射極電流(emitter current)對時間關係圖，

依據 SPICE 雙載子電晶體/金氧半元件模型以及二維元件模擬軟體 MEDICI 所繪

出。由圖可以看出，隨著閘極電壓(gate voltage)的上升，汲極電流(drain current)會 延遲一下，等元件導通了才隨之上升，直到閘極電壓(gate voltage)不再上升，此時

汲極電流(drain current)也保持穩定。接下來繼續觀察寄生雙載子電晶體(parasitic

bipolar transistor)，由圖可知，隨著汲極電流(drain current)上升，集極電流(collector

current)跟射極電流(emitter current)也會上升，但是只有剛開始的地方會隨著變化，

在較後面的時間反而不隨閘極電壓(gate voltage)的上升而改變，甚至還會有往下掉 落的趨勢，這是因為在上升時間剛開始時，此時的閘極電壓(gate voltage)相比於汲

極電壓(drain voltage)來說很小，在靠近汲極(drain)端的高電場區間有很強大的水平

電場，所以衝擊游離(impact ionization)效應也很明顯，這時候寄生雙載子電晶體 (parasitic bipolar transistor)的效應相對來說也就比較明顯，所以這時候的汲極電流 (drain current)主要是由寄生雙載子電晶體(parasitic bipolar transistor)來主宰，當閘極

圖 3.3 閘極電壓上升時間為10ns時，40nm部分解離絕緣體上矽N型金氧半 (PD SOI NMOS)元件的汲極電流(drain current)、集極電流(collector current)以及

射極電流(emitter current)對時間關係圖

圖 3.4 閘極電壓上升時間為100ns時，40nm部分解離絕緣體上矽N型金氧半 (PD SOI NMOS)元件的汲極電流(drain current)、集極電流(collector current)以及

射極電流(emitter current)對時間關係圖

再隨著閘極電壓(gate voltage)跟汲極電流(drain current)的上升而持續上升，我們也 可從上一章的公式(2.3)看到，寄生雙載子電晶體(parasitic bipolar transistor)跟游離 衝擊(impact ionization)息息相關。圖 3.5為閘極電壓上升時間為10ns時，40nm部 分解離絕緣體上矽 N 型金氧半(PD SOI NMOS)元件的 M-1 及寄生雙載子電晶體 (parasitic bipolar transistor)之電流增益(current gain - β)對時間關係圖，依據SPICE 雙載子電晶體/金氧半元件模型以及二維元件模擬軟體MEDICI所繪出。圖 3.6為 閘極電壓上升時間為 100ns 時，40nm 部分解離絕緣體上矽 N 型金氧半(PD SOI NMOS)元件的 M-1 及寄生雙載子電晶體(parasitic bipolar transistor)之電流增益

(current gain - β)對時間關係圖，依據SPICE雙載子電晶體/金氧半元件模型以及二

維元件模擬軟體 MEDICI 所繪出。由圖可以明顯看出，隨著時間增加和閘極電壓

(gate voltage)的上升，M-1會逐漸變小到最後趨近於0，因為到上升時間快結束時，

此時元件幾乎已經進入線性區間，後夾止區域(post pinch off region)幾乎消失，所 以M-1會相當小，因此可以驗證上述的講法。而由圖 3.5以及圖 3.6可以看出，

寄生雙載子電晶體(parasitic bipolar transistor)的電流增益(current gain - β)趨勢跟 M-1 剛好相反，因為在上升時間剛開始時，此時元件還未導通，所以底部寄生雙 載子電晶體(parasitic bipolar transistor)也還沒導通，效應很小，電流增益(current gain - β)並不重要，當元件開始導通，底部寄生雙載子電晶體(parasitic bipolar transistor) 也開始導通，電流增益(current gain - β)也就開始上升。而更進一步觀察不同上升時 間對M-1及電流增益(current gain - β)的影響，可以觀察到，上升時間為100ns的 M-1以及電流增益(current gain - β)都比上升時間為10ns的情形來得較大，表示上 升時間較長會使衝擊游離(impact ionization)效應和寄生雙載子電晶體(parasitic bipolar transistor)更加明顯，而衝擊游離(impact ionization)效應特別在上升時間剛開

圖 3.5 閘極電壓上升時間為10ns時，40nm部分解離絕緣體上矽N型金氧半 (PD SOI NMOS)元件的M-1及寄生雙載子電晶體(parasitic bipolar transistor)之電

流增益(current gain - β)對時間關係圖

圖 3.6 閘極電壓上升時間為100ns時，40nm部分解離絕緣體上矽N型金氧半 (PD SOI NMOS)元件的M-1及寄生雙載子電晶體(parasitic bipolar transistor)之電

流增益(current gain - β)對時間關係圖

始的時候比較強烈，而寄生雙載子電晶體(parasitic bipolar transistor)特別在上升時 間快結束時比較強。由SPICE模擬出之結果也可以驗證。

另外由圖 3.3和圖 3.4可以看出來，不同的閘極電壓(gate voltage)上升時間，

對寄生雙載子電晶體(parasitic bipolar transistor)也會有所影響，當閘極電壓(gate voltage)上升的時間為100ns時，可以明顯看出集極電流(collector current)以及射極 電流(emitter current)的上升速度比閘極電壓(gate voltage)上升的時間為10ns的來得 快，這是因為當上升時間較慢的時候，薄膜層(thin film)有足夠的時間把電洞電流 往下傳導至中性區間，而上升時間太快，薄膜層(thin film)會來不及反應，所以在 上升時間為100ns的電流上升速度會比上升時間為10ns的來得快。

3.3 不 不 不 不同頻率下之寄生雙載子電晶體電壓及電荷之分析 同頻率下之寄生雙載子電晶體電壓及電荷之分析 同頻率下之寄生雙載子電晶體電壓及電荷之分析 同頻率下之寄生雙載子電晶體電壓及電荷之分析

為了更進一步描述寄生雙載子電晶體(parasitic bipolar transistor)的現象，可以

由薄膜層(thin film)中心處之電壓來分析。圖 3.7為閘極電壓上升時間為10ns時，

40nm 部分解離絕緣體上矽 N 型金氧半(PD SOI NMOS)元件的基體-源極電壓

(body-source voltage)對時間關係圖，依據SPICE雙載子電晶體/金氧半元件模型以

及二維元件模擬軟體 MEDICI 所繪出。圖 3.8 為閘極電壓上升時間為 100ns 時，

40nm 部分解離絕緣體上矽 N 型金氧半(PD SOI NMOS)元件的基體-源極電壓

(body-source voltage)對時間關係圖，依據SPICE雙載子電晶體/金氧半元件模型以

及二維元件模擬軟體 MEDICI 所繪出。由圖可以看出，當上升時間剛開始時，此

時在靠近汲極 端雖然有很強大的水平電場和衝擊游離 效

圖 3.7 為閘極電壓上升時間為10ns時，40nm部分解離絕緣體上矽N型金氧半 (PD SOI NMOS)元件的基體-源極電壓(body-source voltage)對時間關係圖

圖 3.8 為閘極電壓上升時間為100ns時，40nm部分解離絕緣體上矽N型金氧半 (PD SOI NMOS)元件的基體-源極電壓(body-source voltage)對時間關係圖

變化不大，當閘極電壓(gate voltage)持續上升，元件開始導通，開始有大量的通道 電流，加上衝擊游離(impact ionization)效應影響，開始有大量因衝擊游離(impact ionization)產生的電洞往下流至薄膜層(thin film)的中性區(neutral region)累積，基體 電壓(body voltage)就會開始上升，使得寄生雙載子電晶體(parasitic bipolar transistor) 開始導通。而由圖 3.7和圖 3.8可以比較不同上升時間的影響，可以發現和前面 所分析的結果一致，在上升時間為100ns的基體電壓(body voltage)會上升得比上升 時間為10ns來得快，因為上升時間較慢的情況下，薄膜層(thin film)有足夠的時間 反應，把衝擊游離(impact ionization)電流傳遞到中性區，而上升時間較快的情況 下，薄膜層(thin film)來不及反應，所以上升的趨勢就沒有這麼的明顯，而SPICE 的模擬結果也驗證了此一說法。

圖 3.9為閘極電壓上升時間為10ns時，40nm部分解離絕緣體上矽N型金氧

半(PD SOI NMOS)元件之寄生雙載子電晶體(parasitic bipolar transistor)的基極-射極 電荷(base-emitter charge)和基極-集極電荷(base-collector charge)對時間關係圖，依

據SPICE雙載子電晶體/金氧半元件模型以及二維元件模擬軟體MEDICI所繪出。

圖 3.10為閘極電壓上升時間為100ns時，40nm部分解離絕緣體上矽N型金氧半

(PD SOI NMOS)元件之寄生雙載子電晶體(parasitic bipolar transistor)的基極-射極電 荷(base-emitter charge)和基極-集極電荷(base-collector charge)對時間關係圖，依據

SPICE雙載子電晶體/金氧半元件模型以及二維元件模擬軟體MEDICI所繪出。由

這兩張圖可以看出，電荷一開始會隨著閘極電壓(gate voltage)的上升而持續上升，

到了一定程度之後就不再跟隨著閘極電壓(gate voltage)上升，反而會有下降的情 形，這是因為從高電場區域衝擊游離(impact ionization)產生的電流往下流至薄膜層 (thin film)，使寄生雙載子電晶體(parasitic bipolar transistor)導通，這時，在寄生雙

圖 3.9 閘極電壓上升時間為10ns時，40nm部分解離絕緣體上矽N型金氧半(PD SOI NMOS)元件之寄生雙載子電晶體(parasitic bipolar transistor)的基極-射極電荷

(base-emitter charge)和基極-集極電荷(base-collector charge)對時間關係圖

圖 3.10 閘極電壓上升時間為100ns時，40nm部分解離絕緣體上矽N型金氧半(PD SOI NMOS)元件之寄生雙載子電晶體(parasitic bipolar transistor)的基極-射極電荷

(base-emitter charge)和基極-集極電荷(base-collector charge)對時間關係圖

載子電晶體(parasitic bipolar transistor)內部用來傳導的載子即為少數載子電子，所 以可以看到電子數量，也就是基極-集極電荷(base-collector charge)跟基極-集極電荷 (base-collector charge)會急速增加。但是隨著閘極電壓(gate voltage)上升，M-1會開 始越來越小，使得從高電場區域衝擊游離(impact ionization)產生的電流往下流至薄

膜層(thin film)的電流數量會越來越少，所以電荷也就會有變小的趨勢，由SPICE

之模擬結果也可驗證。而由圖 3.9以及圖 3.10可以比較出不同上升時間下的差 異，可以看出，閘極電壓(gate voltage)上升時間較長的時候，其電荷上升的趨勢也 比較快，和前面所討論之結果互相吻合，而由SPICE之模擬結果也可以驗證。

3.4 結論 結論 結論 結論

在本章中，我們利用雙載子電晶體/金氧半元件模型方法來分析 40nm 部分解 離絕緣體上矽N型金氧半(PD SOI NMOS)元件在暫態時的現象，當閘極電壓(gate voltage)為2V，汲極電壓(drain voltage)從0V上升至2V，上升時間大的閘極電壓(gate voltage)將會有比較強的寄生雙載子電晶體(parasitic bipolar transistor)效應，此效應 之電流增益(current gain)會反映在薄膜(thin film)上層通道的汲極電流，而且由雙載 子電晶體/金氧半元件模型方法模擬出的結果也符合，驗證了其模型的準確性。

Chapter 4

結論及未來展望 結論及未來展望 結論及未來展望 結論及未來展望

Conclusion and Future Work

在本篇論文中提出了一個利用雙載子電晶體/金氧半元件模型方法並考慮浮動

基體(floating body)效應下所建立的SPICE模型，並逐步探討此模型分別在直流及

暫態下的準確性。

第二章，先簡介了部分解離絕緣體上矽金氧半電晶體(PD SOI MOS)的電流傳

導機制(current conduction mechanism)，然後分析了此模型的架構，並且為了使模

型更加正確，新增了兩個參數至模型中，K以及K'。接下來利用新建立好的模型 進行直流上的模擬分析比較，模擬結果皆有其準確性，驗證了此模型在直流情況 下的正確性。

第三章為分析此模型在暫態下的現象，給定閘極電壓(gate voltage)為2V，汲

極電壓(drain voltage)分別在不同時間下從0V上升至2V，由寄生雙載子電晶體

(parasitic bipolar transistor)的各項分析結果可以發現，不同的上升時間下對其寄生

雙載子電晶體(parasitic bipolar transistor)會有影響，閘極電壓(gate voltage)上升時間 大的將會有比較強的寄生雙載子電晶體(parasitic bipolar transistor)效應，而由

SPICE的模擬結果也驗證的此模型在暫態下的準確性。

當成功驗證模型和參數之後，便可以利用此模型來進行電路特性的模擬，利

用SPICE進行電路模擬有速度快且節省時間的優點，可大幅減少所需花的時間成

REFERENCE

[1] Semiconductor Industry Association, “International Technology Roadmap for Semiconductors - 2010 Update”, 2010. http://www.itrs.net

[2] Marshall, A., Natarajan, S., “PD-SOI and FD-SOI: A Comparison of Circuit Performance,” Electronics, Circuits and Systems, 2002. 9th International Conference on Vol 1, P.25 - P.28, Sept. 2002.

[3] J.Y. Choi, L.G. Fossum, “Analysis and Control of Floating-Body Bipolar Effects in Fully Depleted Submicrometer SOI MOSFET’s,” IEEE Trans. Electron Devices, Vol.ED-38, p.1384, June 1991.

[4] J.Y. Choi, R.Sundaresan, J.G. Fossum, “Monitoring Hot-electron-Induced Degradation of Floating-Body SOI MOSFET’s,” IEEE Electron Device Letters, Vol.11, p.156, April 1990.

[5] J.P. Colinge, “Reduction of Kink Effect in Thin-Film SOI MOSFET’s,” IEEE Electron Device Letters, Vol.EDL-9, p.97, Feb. 1988.

[6] J. B. Kuo and S. C. Lin, “Low-Voltage SOI CMOS VLSI Devices and Circuits,”

Wiley Interscience, New York, USA, 440pages pages, Apr. 2004.

[7] J. B. Kuo, K. W. Su, and S. C. Lin, “Compact MOS/Bipolar Charge-Control Models of Partially-Depleted SOI CMOS Devices for VLSI Circuit Simulation-SOI-Technology (ST)-SPICE,” ESSDERC Dig, 480-483, 1999.

[8] James B. Kuo, “SPICE Compact Modeling of PD-SOI CMOS Devices,” HKEDM Dig., 2000.

Devices,” Solid-State Electronics Vol. 38, No. 12, pp.2051-2057, 1995.

[10] C. H. Chen, J. B. Kuo, D. Chen and C. S. Yeh, “Modeling the Bipolar Device in the 40nm PD SOI NMOS Device Considering the Floating Body Effect,” ICSICT, Shanghai, Nov. 2010.

[11] Hu, C. et al.: “BSIM4.5.0 MOSFET model user’s manual.”

[12] J.C.J. Paasschensand, W.J. Kloosterman, and R. v.d. Toorn, “Model Derivation of Mextram 504, The Physics Behind the Model” Philips Nat.Lab., Unclassified Report NL-UR 2002/806, 2002.

[13] J. S. Su, J. B. Kuo, D. Chen and C. S. Yeh, “Modeling the

Floating-Body-Effect-Induced Drain Current Behavior of 40nm PD SOI NMOS Device Via SPICE BJT/MOS Model Approach,” EUROSOI, Grenoble, France, Jan. 2010.

[14] Taurus Medici User Guide, Synopsys Inc., Mountain View, CA, 144 Oct. 2005.
