第二章 地形面的分布與特徵
河階為說明長時期變形的最佳工具(Merritts et al., 1994;Keller and Pinter., 2002;Forment-Trigilio et al., 2002) ,河階在形態、比高上會保留過去構造活動 的痕跡,因此欲瞭解活動構造的分布,可透過河階對比來加以尋找。本研究利 用航照判釋與野外實察(參見研究方法說明),得到白水溪(主流) 、六重溪和 龜重溪三流域的階地分布,為行文敘述方便,本研究以研究區中階數最多之溪 流對比得到的嘉南平原面的階序為共同基準(FT4),其餘兩條河川則依此訂定 其階序,以表示其相對關係。透過此調整而得到三流域的階序,可進一步比較 在嘉南平原形成之前後地形演育的歷史。在階地對比方面,由於缺乏定年資料,
所以主要依據階地的延續性與高度加以對比,並根據階地形態與礫石組成,將 階地另分一類為有扇狀特徵的階地(即 FT1a、FT2a、FT3a、FT4a)。以下分別 說明三流域的階地分布與特徵:
第一節 白水溪流域
河階主要分布在河川南岸,階地面積以在木屐寮、仙草埔、岩前地區的較 大(圖 2-1)。在關子嶺地區的階面,具有扇狀特徵,高度為 310-500 公尺(圖 2-1、圖 2-2) 。
河階的階數大致以白河水庫大壩為界,以上河階階數為 6 階(FT2-FT7),
以下階地階數為 3 階(FT4-FT6)(圖 2-1、圖 2-2)。所判釋出的階地分布與張 瑞津等(2003)大致相同,主要的差異在區分出岩前最高位階地(岩前 1),筆 者經現地考察,並比對日治時期的臺灣地形圖(1921-1928 年)(圖 2-3),發現 由岩前 1 到岩前 2 之間有坡度明顯變陡,應該不為同一階,所以分成兩階。
在白水溪流域內,最高的階面(FT2)為大仙寺所在的岩前 1,比高約 85-95 公尺(表 2-1) ,無紅土化的跡象。第 2 階(FT3)為岩前 2,比高為 30-75 公尺。
第 3 階(FT4)包括仙草埔、姜子崙 1、海平橋,木屐寮、木屐寮西 1、白河、
河東,比高各為 7-37、65-100、13-48、10-25、15-17、10-5、15-5 公尺,是白 水溪流域中階地面積保存最廣泛、連續性最佳的一階,可對比至嘉南平原(白 河、河東面)。在海平橋與仙草埔面間存在著高度約 180 公尺的丘陵(圖 2-4,
剖線位置見圖 2-1),說明在 FT4 時,白水溪在此處分流,一沿著仙草埔面,另
一沿著海平橋,中間夾有高度約 180 公尺的腱狀丘;關子嶺地區的階面在比高
上與 FT4 的連續性佳,因此對比為 FT4a。第 4 階(FT5)有木屐寮 1、木屐寮
2、虎山橋 1、林子內東南、姜子崙 2,比高各為 15-20、20-20、20-25、20-15、
57-60 公尺,在嘉南平原的曲流滑走坡區受到曲流發育的影響,沈積物堆積而形 成 FT5,如白河 1、白河 2,比高約 5 公尺;第 5 階(FT6)有枋子林、姜子崙 3,比高約 5、40 公尺。第 6 階(FT7)有善忍橋西、白水溪橋,比高為 10-20、
7-10 公尺。利用岩前、姜子崙等階序分布良好的地區,進一步測量不同階序的 崖高,可知 FT2 的階崖高度為 10 公尺;FT3 為 20 公尺;FT4 為 10 公尺;FT5 為 5-10 公尺,顯示 FT3 時的河川下切量最大,顯示河川能量大或侵蝕基準下降。
士口橋南方也有階地的分布,因為是由支流所形成,不在本文的討論範圍內。

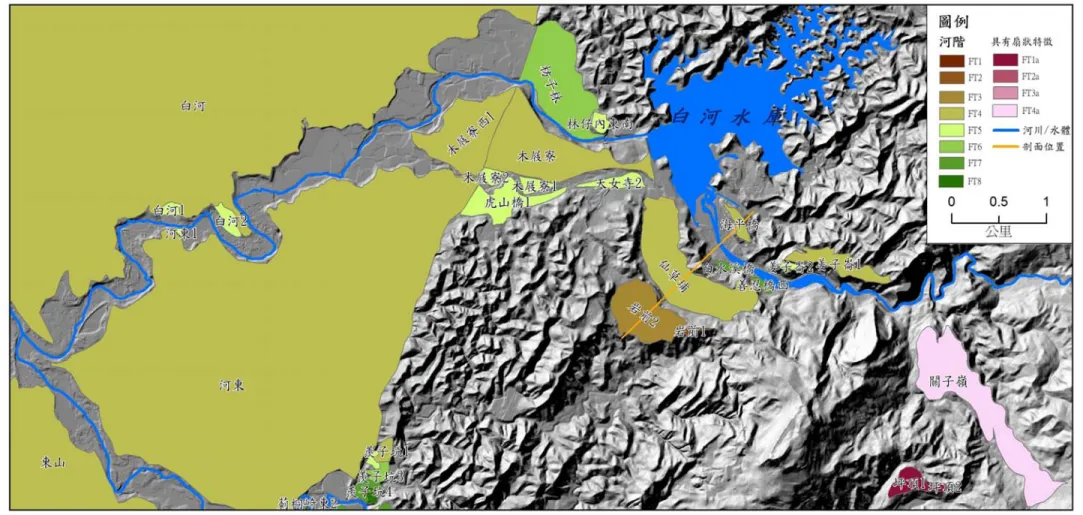

圖 2-1 白水溪階地分布圖
0 100 200 300 400 500 600 700 800 900
25 30 35 40 45 距離(km)
高度(m)
圖 2-2 白水溪流域階序圖(高度×9)
(河川縱剖線上的▲代表斷層經過,●代表褶皺經過)
A 木屐寮斷層 B 六重溪斷層 C 南寮背斜 D 崙後斷層
關子嶺
木屐寮
岩前
沖積層 六雙層 二重溪層 崁下寮層 澐水溪層 長枝坑層 糖恩山砂岩層
A
B C
D FT5
FT1 FT2
FT4
FT6 FT7
FT4a FT3
FT8
圖 2-3 白河水庫興建前白水溪仙草埔附近的地形(臺灣地形圖,1928 年,1:25000)
說明:在岩前廟的東方地勢明顯變陡,因此將岩前地區的階面區分為岩前 1 與岩
前 2(圖 2-1) ;另可觀察到在現今白河水庫位置的原河道相當筆直,箭頭
所指的位置即現在水庫大壩附近。

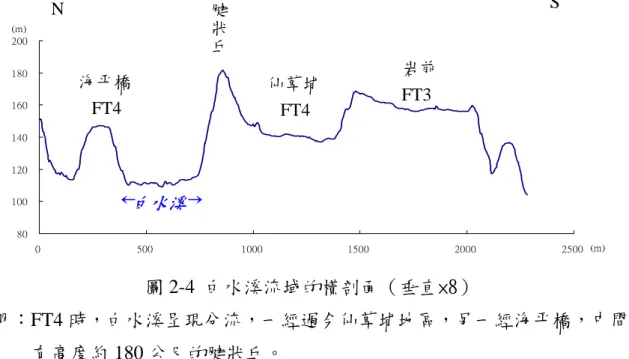

圖 2-4 白水溪流域的橫剖面(垂直×8)
說明:FT4 時,白水溪呈現分流,一經過今仙草埔地區,另一經海平橋,中間夾 有高度約 180 公尺的腱狀丘。
表 2-1 白水溪階面屬性表
階序 階面 高度 比高
FT2 岩前 1 210-220 85-95
FT3 岩前 2 145-200 30-75
FT4
白河 河東 木屐寮西 1
木屐寮 海平橋 仙草埔 姜子崙 1
55-25 60-30 45-62 65-115 130-165 120-175 195-270
10-5 15-5 15-17 10-25 13-48 7-37 65-100
FT5
木屐寮 1 木屐寮 2 虎山橋 1 林子內東南
天女寺 2 姜子崙 2 白河 1 白河 2 河東 1
75-80 65-70 65-85 85-85 90-100 172-195
25-30 25-30 25-30
15-20 20-20 20-25 20-15 30-35 57-60
5 5 4 FT6 枋子林
姜子崙 3
53-65 170-170
5 40 FT7 白水溪橋
善忍橋西
120-130 135-145
7-10 10-20
80 100 120 140 160 180 200
0 500 1000 1500 2000 2500 (m)
(m)
N S
仙草埔 岩前 海平橋
FT4 FT3
FT4
白水溪
腱狀丘
第二節 六重溪
流域內的河階分布較白水溪多,但較龜重溪少,主要分布在河川的北岸。在 枕頭山-九重溪一線以東(由北而南-坪頂、大嶺、南寮、崁頂)的階地有扇狀特 徵(圖 2-5),依照高度可分為 3 階(圖 2-5、2-6);在河道附近者為比高小的河 階,約有 2 階。在枕頭山-九重溪以西則以 3 階為主,局部地區可多達 7 階。
透過階地形態、礫石組成將坪頂、南寮、大嶺、水湖農場一帶的階面另劃分 成具有扇狀特徵的階地(即為 FT1a、FT2a、FT3a) 。利用立體鏡觀察到階面型態 呈現扇狀(圖 2-5) ,且在野外調查發現階面上常見有大於 1 公尺以上的礫石分布,
且圓磨度不佳(圖 2-7) ,故判斷此並非當地居民從外地搬來,應是此地區從事農 業活動,種植柑橘、龍眼等,需要整地,故把原先分布在面上的礫石挑出,堆置 在路邊。依據高度來分可分為 3 階,最高一面為南寮北方的南寮 1(高度約 350-390 公尺) ,其次為面積分布範圍最大的南寮 2(高度約 330-490 公尺),第 3 面由於 受到河流切割影響,各形成與第 2 面 8~12 公尺的落差。
在枕頭山-九重溪一線以西,河流匯集成一條河川為主。河階可分為 2-3 階,
多為近期生成的階地,如:檳榔腳、崁下、九重一帶連續性佳。在枕頭山-九重 溪一線以東局部地區河階階數可多達 7 階,如:在石廟、重興宮地區可分為 7 階,
尤其在重興宮南方明顯可分 4-8 階,階序連續;在壠子內、六重溪一帶共有 7 階
(圖 2-8,剖線位置見圖 2-5) ,壠子內可區分成最高的 FT2、FT3,比高各為 52-53、
42-52 公尺,六重溪可分為 4-8 階,比高各為 33-38、30-33、18-23、13-18、3-5 公尺,整體的階序大致由北往南排列,說明過去河川大致由北往南遷移。進一步 利用此階序分布完整的地區,測量出 FT2-FT6 的崖高,分別為 5-10、10、5、10、
5 公尺。
就六重溪整個流域來看,六重溪流域的 FT2 主要分布在福興宮 1、壠子內 1、
檳榔腳一號東 1、崁頂、石雅、冬湖底(表 2-2),比高各為 43-53、52-53、65、
90-100、105-70、100-80 公尺,主要分布在河川北岸,且無紅土化現象(圖 2-9) 。 FT3 皆分布在枕頭山-九重溪一線以西,為石廟南南 1、福興宮 2、壠子內 2、壠 子內 3、及頂埔,比高各為 45-50、40、48、42-52、38-48 公尺;FT4 同樣都位在 枕頭山-九重溪一線以西,分布在重興宮南 1、石廟南 1、六重溪 1、壠子內 4、
壠子內 5,比高各約 38-40、40、33-38、44-45、45-42 公尺;FT5 面分布在嘉宏 橋、莿桐崎、莿桐崎南、重興宮南 3、六重溪 2、九重 1、水湖農場 1 地區,比 高各為 20、5、8、23-28、30-33、25、20-15 公尺;FT6 分布在石廟、六重溪、
九重、崁下、水湖農場等地,比高大約為 15-20 公尺;FT7 分布的位置與 FT6 相
似,也在石廟、六重溪、九重、崁下、水湖農場等地,比高約 10-15 公尺;FT8 為最近期所形成的階地,分布範圍最大,在枕頭山-九重溪一線兩側及河川南北 岸皆可見到,連續性最佳,比高約 5-10 公尺。由六重溪流域的階序來看(圖 2-5) , 在 FT2、FT3、FT4、FT6 時,在六重溪與檳榔腳一號東 1 之間,階地呈現上凸的 形態。在河階形態上,由六重溪-壠子內連續的階地來看,愈近期的階地彎曲度 愈大,再加上枕頭山-九重溪一線以西殘留的離堆丘(石廟南方)或曲流頸(善 典橋、六重溪處)為 FT6、 FT7,可知曲流在近期相當發達。
除了河階階數與階地類別的分布差異外,河川的形態也有明顯的區域差異,
說明枕頭山-九重溪一線東西兩側為不同的地形發育環境。
圖 2-5 六重溪階地分布圖
0 100 200 300 400 500 600
25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 距離(km)
高度(m)
圖 2-6 六重溪河階階序圖(高度×10)
(河川縱剖線上的▲代表斷層經過,●代表褶皺經過)
A 木屐寮斷層 B 六重溪斷層 C 前大埔向斜 D 南寮背斜 E 崙後斷層
石廟 壠子內 六重溪 頂埔 水湖農場 石雅 崁頂
沖積層 六雙層 二重溪層 崁下寮層 六重溪層 澐水溪層 鳥嘴層 長枝坑層
A B
C
D E FT5
FT1 FT2
FT4
FT6 FT7
FT1a FT3
FT8
FT2a FT3a
檳榔腳一號東
1
圖 2-7 六重溪上游扇狀階地上的礫石形態
說明:大嶺此處礫石的圓磨度不佳,而大小約 0.8 公尺。圖中人高約 1.6 公尺。
(拍照位置 TWD67:197959,2579775)
圖 2-8 六重溪地區的階地剖面圖(高度×6)
說明:六重溪與壠子內一帶(圖 2-5)的階地分布大致呈現由北往南分布。
60 80 100 120 140
0 200 400 600 800 1000 1200 1400
(m)
(m)
N S 壠子內 六重溪
FT4 FT5 FT3
六重溪
FT2
FT7
FT8
圖 2-9 崁頂 1 的地層露頭(拍照位置 TWD67:198391,2577663)
說明:崁頂 1 位在上游(圖 2-5),為六重溪的最高面(FT2),由露頭顯示並未 有紅土化的現象。
表 2-2 六重溪階面屬性表
階序 階面 高度(m) 比高(m)
FT2
福興宮 1 壠子內 1 檳榔腳一號東 1
冬湖底 石雅 崁頂
100-120 125-130 150-155 550-630 455-485 490-600
43-53 52-53 65 100-80 105-70 90-100
FT3
石廟南南 1 福興宮 2 壠子內 3 壠子內 2
頂埔
85-95 100-100 115-115 115-130 140-155
45-50 40 48 42-52 38-48
FT4
重興宮南 1 石廟南 1 六重溪 1 壠子內 4 壠子內 5
75-80 75-80 105-110 123-130 125-127
38-40 40 33-38 44-45 45-42
FT5
嘉宏橋 莿桐崎 莿桐崎南 重興宮南 3
50-50 33 35 60-65
20
5
8
23-28
六重溪 2 九重 1 水湖農場 1
102-105 125-125 215-285
30-33 25 20-15
FT6
石廟 2 石廟南 7 重興宮南 4 福興宮西 2 福興宮西南 1
六重溪 4 六重溪 3 檳榔腳二號東 1
九重 2 崁下 1 崁下東 1
崁下 5 崁下 7 水湖農場西南 1
水湖農場南 1 水湖農場南 2
石雅 2
55-57 55-60 55-55 60-60 70-75 85-90 97-102 110-110 115-115 120-135 130-130 140-140
155 180-190 220-230 310-347 390-440
15-22 18-23 20 15 15-20 18-23 19-20 15 15 15 15-10
15 25 20-15 15-10 15 10-5
FT7
莿桐崎東 1 石廟 1 石廟南 6
石廟下 石廟南 9 石廟南 10
六重溪 5 六重溪 7 六重溪 6 六溪左 1 檳榔腳一號東 2
九重 3 檳榔腳 1 崁下北 1 崁下 6 檳榔腳右 1
40-40 50-55 53-53 57-57 55 60 80-85 85-87 93-97 80-80 100-105 105-105 117-117 115-120 130-140 140-145
10 15-20
16 17 15 20 13-18 17-14 15-14 15 15 10-5
7 5-10 5-10
5
水湖農場 2 六重溪東 2 六重溪東 1
215 85-85 87-92
10 10 12
FT8
莿桐崎東 2 重興宮南 5 石廟南 2 石廟南 13 石廟南 12 石廟南 8 石廟南 11 福興宮西南 2
善典橋東 1 善典橋東 2 善典橋東 3 六重溪 10
六溪左 2
32-37 45-50 43-43 40-45 45-45 50-60 55-55 55-70 70-70 70-70 70-70 72-80 73-80
5-7 8-13
5 3-8
5 7 10 10 10 10 10 5-3 3-7 FT1a 坪頂
南寮 1
445-420 350-425
120 115
FT2a
南寮 2 南寮 5 水湖農場 水湖農場 2
360-460 315-350 320-350 320-335
125 105-80 130-70 45-40
FT3a
南寮 3 南寮 4 南寮 6 南寮 7 南寮 8 南寮 9
325-350 250-325 465-485 400-455 370-410 405-570
115
80
75
70
75
85
第三節 龜重溪
河階主要分布在河川的北岸,在三塊厝、西勢角一線東西兩側,河階的分布 形態有所差異,東側以長條形的階地為主,西側以較小塊的階地為主(圖 2-10、
2-11、2-12) ,最高位的階地無紅土化現象,結果與張憲卿(2005)所判釋者大致 相吻合,以低位階地為主。
在三塊厝、西勢角一線以東,FT1 面分布在坪頂山、科里山,比高為 200、
125 公尺;FT2 面分布在無尾坑、科尾,比高為 175、60 公尺;FT3 面分布在無 尾坑、李子園、北寮橋,比高為 50、50-60、25 公尺;在竹頭排、埤子墘、墩子 腳、青山、東原地區(圖 2-13,剖線位置見圖 2-10)有 FT4-6,階序分布良好(圖 2-10) ,且可與嘉南平原面(白河、河東面)對比。這些地方的 FT4 面比高約 15-25 公尺;FT5 面的比高約 20-10 公尺;FT6 面的比高約 10-15 公尺。在東原地區的 羨子腳地區(圖 2-15)及大埔橋的河岸,均可見到河川切穿底岩的露頭,顯示此 區為底岩河階,而其上方均覆蓋著厚度 2.5-6 公尺厚的礫石。
在斑芝花坑以西的地區,階地的分布多為 3-4 階,局部地區(牛肉崎、崁頂 地區)可多達 7 階(圖 2-10)。最高位的為尫子上天 1、崁頂,比高為 133-143、
98 公尺(表 2-3) ,無紅土化現象;FT2 面分布為尫子上天 2、鬼子空 1、蕃子厝 1、應有公祠 3,比高約 73-80、45、43、45 公尺。FT3 面分布在蕃子厝 2、尫子 庵腳、鬼子空 2、應有公祠、崁下寮 1,比高為 33、43、35、30、26 公尺;FT4 面分布在土地公崎 1、過溪 1、崁頂、牛肉崎、鬼子空、二重溪地區,比高約 25、
20-23、13-33、23-25、25-30、15-30 公尺;FT5 面分布在二重溪、崁下寮、鬼子 空、牛肉崎,比高約 5-20 公尺:FT6 面在水雲、過溪、蕃子厝、斑芝花坑、蕃 社庄,比高約 5-10 公尺。在崁下寮東南側(FT3)、牛肉崎(FT5)、水雲(FT6)
保留有 3 個離堆丘(圖 2-15、圖 2-16),顯示過去的曲流切斷作用常發生。在崁 下寮地區可見到良好的露頭(圖 2-17) ,地層高約 16 公尺,上方覆蓋有 4 公尺厚 的土壤,其下 12 公尺為礫石堆積,礫石的覆瓦向西南,表示過去河川的流向為 流向西南,與現今的河川流向相似;在牛肉崎河邊觀察到岩層的露頭,崖高約 14 公尺,其下方 11 公尺均為底岩(圖 2-18) ,其上方 3 公尺為礫石堆積,顯示 此處的河階為底岩河階。
鹿寮溪為龜重溪的支流,在東原一帶與龜重溪會合,其河階的階序以 FT3-5
為主,FT3 的河階分布在二坑埔、格子埔、雙溪地區,比高約為 30-50 公尺;FT4
分布在賀老寮、格子埔、雙溪一帶,比高約 10-25 公尺;FT5 分布在賀老寮、格
子埔、雙溪,比高約 5-10 公尺。此三階的延續性佳,將相同階序的階面相連接
可推知過去的河川相當筆直,近期的彎曲度漸增。鹿寮溪河階分布變化較大的地
方位在鹿寮溪注入龜重溪處,河川多次改道,在今天雙溪西方 300 公尺處留下古 河道的痕跡,從航照(民國 70、72 年)上更可對比發現到最近一次的流向變化。
雖然在階地對比上無法與主流視為同一系統、相同的階序,但透過階地的分布仍 可推知其地形演育的特性。
龜重溪的河川形態與六重溪相似,東半邊的水系受到土地公崎一帶的阻擋而
匯集,形成梳子狀水系。在二重溪地區有多處 FT4 面的分布,顯示 FT4 時期(圖
2-10)河流在此處形成多個分流,流經二重溪、崁下寮、東山服務區、新吉庄等
地。龜重溪在東原、斑芝花坑、山仔腳等三地流向急轉,可能受構造活動影響所
致。
圖 2-10 龜重溪的階地分布圖
0 100 200 300 400 500 600
5 10 15 20 25 30 35 40 距離(km)
高度(m)
圖 2-11 龜重溪流域階序圖(高度×16)
(河川縱剖線上的▲代表斷層經過,●代表褶皺經過)
A 六甲斷層 B 牛山背斜 C 前大埔向斜
尫子上天 崁頂二重溪 三塊厝 東原 科里山 竹頭排
FT1 FT2 FT3 FT4 FT5 FT6 FT7
沖積層 六雙層 二重溪層 崁下寮層 六重溪層 崁下寮層 二重溪層 崁下寮層 六重溪層 澐水溪層 鳥嘴層
A B C
0 50 100 150 200 250 300 350 400 450 500
20 22 24 26 28 30 32 34 36 距離(km)
高度(m)
圖 2-12 龜重溪支流(鹿寮溪)的階序圖(高度×12)
雙 溪
格 子 埔
二 坑 埔
賀 老 寮
檳 榔 宅 FT1
FT2 FT3 FT4 FT5 FT6 FT7
二重溪層 崁下寮層 六重溪層 澐水溪層 鳥嘴層 中崙層 長枝坑層
表 2-3 龜重溪階面屬性表
階序 階面 高度 比高
FT1
崁頂 尫子上天 1
坪頂山 科里山
135-135 165-165 400-430 210-265
98 133-143
200 125
FT2
應有公祠 3 鬼子空 1 尫子上天 2
蕃子厝 1 無尾坑 1
科尾
65-65 65-65 100-107
80-80 375-450 150-170
45 45 73-80
43 175
60 崁下寮 1
應有公祠 1 鬼子空 2 尫子庵腳 蕃子厝 2
43-43 50-60 65-65 70-70 70-70
26 30 35 43 33
北寮橋 1 87-87 25
FT3
雙溪 1 李子園 1 李子園 2 無尾坑 2
北寮 子龍廳 深坑橋北 2
格子埔 1 二坑埔 1 二坑埔 2 檳榔宅 2
80-100 335-525 360-400 285-330 240-370 125-143 85-102 94-140 165-265 135-180 340-395
15-25
60
50
50
50
45
15
15
30
30
30
東山 小腳腿
東山休息站東
向平橋北 3 向平橋北 2
新吉莊 二重溪 2 二重溪 3 二重溪 4 二重溪 5 二重溪 6 二重溪 7 二重溪 8 鬼子空 3 牛山崎 1 崁頂南 1 過溪 1
15-30 15-30 32-38 30-40 30-30 30-40 37-37 45-50 35-45 50-50 45-55 40-52 30-50 45-50 52-52 75-75 55-55
10-12 10-12 22-26 15 13 38-47 17-23 15-20 15-20 20 25 18-28
25 25-30 23-35 13-33 20-23 FT4
土地公崎 1 三塊厝 1
東原 1 郭厝 1
水井 埤子墘 1 竹頭排 1 竹頭排北 1
北寮橋 2 北寮橋 3 雙溪 4 雙溪 5 深坑橋北 3
雙溪 3 格子埔 2
60-60 85-80 85-100 90-123 135-180 165-173 190-213 205-220 80-85 75-80 75-80 75-80 80-87 85-95 110-120
25
25
20
18
35
20-25
25-10
13-16
15
15
15
15
8
8
10
南寮口 賀老寮
115-132 170-220
8 25
向平橋北 4 向平橋北 1 崁下寮 2 二重溪 1 應有公祠 2
鬼子空南 鬼子空 4 牛山崎 2 水雲 1 過溪 3
20-30 20-20 25-25 25-25 25-30 35-35 45-45 47-47 47-47 50-50
5-15 5 8 10-5
8 8 18 20 20 15
FT5
蕃社庄 2 西勢角 3 西勢角 1 東原 2 東原 3 羨子腳 1
青山 1 墩子腳 1 埤子墘 2 竹頭排北 2
雙溪 6 雙溪 2 格子埔 3 南寮口南 賀老寮 1
55-60 65-65 67-70 75-82 85-93 105 113-125 123-137 127-153 165-185 73-75 95-100 93-132 120-130 140-160
10-15 10 10-15 20-15 15 10-8 8-10 10 10-8 12-15
5-8 5 5 5 8
FT6
水雲 2 牛山橋東
過溪 2 過溪南 1
35-40 40-40 45-45 45-45
8-13
8
8
8
60 70 80 90 100 110 120
0 200 400 600 800 1000 1200 (m)
(m)
斑芝花坑 土地公崎 2
蕃社庄
50-50 50-50 50-50
5 5 5-3 三塊厝 2
西勢角 2 圓潭子 1 東原 5 東原 6 東原 4 雙溪 7 羨子腳 2 北寮橋 5 青山 2 墩子腳 2 埤子墘 3 竹頭排北 3
53-53 65 75-80 65-67 67-72 82-92 75-80 95-102
70-70 115-120 125-153 150-175 175-183
8 10 8-10
12 10-15
10-8 8 10-8
8 8 10 3-12 12-11
FT7
圓潭子 2 東原 7 東原 8 郭厝 3
57-63 65-65 70-75 80-83
5-6 8 8 3 說明: 斜體字 表示鹿寮溪的階地
圖 2-13 東原地區 FT4 到 FT6 階的橫剖面(高度×10)
說明:在東原地區的 FT4 到 FT6 面分布廣泛(圖 2-10),其崖高皆約 5 公尺。
FT4 東原
FT5
FT6
郭厝
FT7
龜重溪 FT4
W E
氾 濫 原
20 30 40 50 60 70 80
0 300 600 900 1200 1500 (m)
(m)
圖 2-14 羨子腳地區的地層露頭(拍照位置 TWD67:193976,2574779)
說明:下方 6 公尺為灰色砂質頁岩及砂岩所組成的二重溪層,上方為 3 公尺厚的 土壤,夾雜 20-30 公分大小的礫石。
圖 2-15 牛肉崎-水雲橫剖面(高度×10)
說明:剖面呈現此區(圖 2-10)發生多次的曲流切斷,分別在 FT3、FT5、FT6 時期,而留下三個離堆丘。
W E
FT2
FT4
FT5 FT5
FT6 FT6 FT5
牛肉崎 水雲
3m
6m
FT3

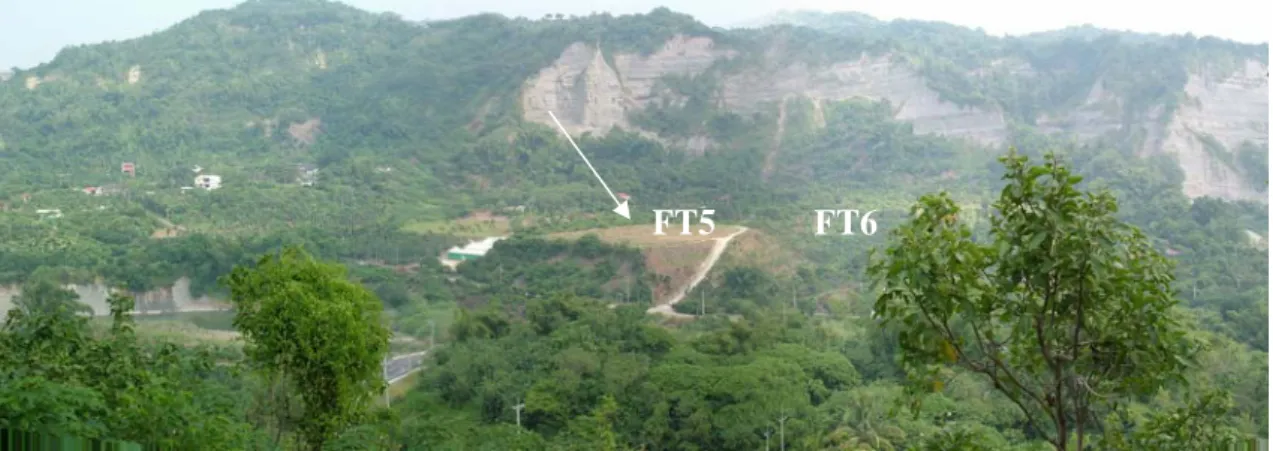

圖 2-16 水雲地區的離堆丘(拍照位置 TWD67:189367,2574920)
說明:箭頭所指的為圖 2-15 中位置最東的離堆丘,現由於整地的關係,表面已 成平坦狀。
圖 2-17 崁下寮地區的地層露頭(拍照位置 TWD67:188254,2575414)
說明:A.下方 12 公尺厚的地層為崁下寮層,其上方覆蓋約 4 公尺厚的沈積物。
標竿為 5 公尺。B.近拍崁下寮層中的礫石,其最大粒徑約 10-20 公分。
4m
12m
FT5 FT6A
B
