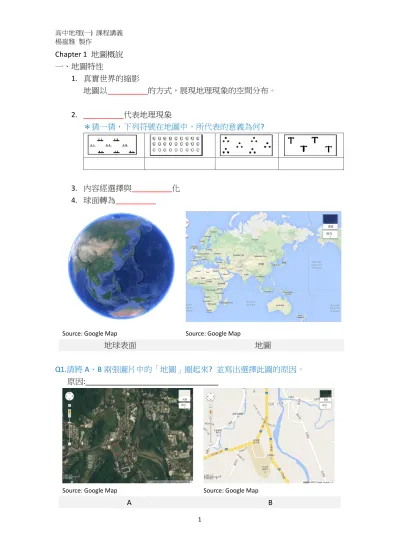

1 Chapter 1 地圖概說 一、地圖特性 1. 真實世界的縮影 地圖以 的方式，展現地理現象的空間分布。 2. 代表地理現象 ＊猜一猜，下列符號在地圖中，所代表的意義為何? 3. 內容經選擇與 化 4. 球面轉為
Source: Google Map Source: Google Map
地球表面 地圖
Q1.請將 A、B 兩張圖片中的「地圖」圈起來? 並寫出選擇此圖的原因。
原因:
Source: Google Map Source: Google Map
2 比例尺分母 實地距離 圖上距離 比例尺 1 二、地圖要素 1. :圖幅涵蓋的範圍 Source: 經建版地形圖 2. :縮小的比例 縮小程度的比例，可用文字法（例：五萬分之一）、數字法（例：1： 50000）、圖示法： Q2.一張地圖的比例尺為 1/50,000，若在地圖中測量出 A、B 兩地距離為 5 公 分，請問：AB 兩地的實際距離是多少公里？ Q3.若甲圖的比例尺為 1：250,000，則乙圖上 1cm 代表實際距離若干？
3 ◎「地圖比例尺」： (1)地圖比例尺是指 （距離）的比例 (2)小比例尺地圖→內容較簡化，適合大區域範圍。如：世界地圖。 (3)大比例尺地圖→內容較詳盡，適合小區域範圍。如：鄉鎮市區域圖。 3. :表示地表現象的符號 ＊台灣經建版地形圖的圖例對照表 Source: 經建版地形圖 請根據下列三項線索與地圖，利用「台灣百年歷史地圖」app，找出下 圖的位置後，完成下表中最主要的土地利用填寫。 線索一：位於新北市西南方的行政區 線索二：大漢溪的右岸 線索三：範圍包括新北市的兩個轄區 年代 日治 1989 2013 土地利 用 符號
4 4. 方位: (1) 方位：地表經緯度位置，全球衛星定位系統可測量定點。 (2) 地圖方位：若無指北標示，則地圖上方為 方。 (3) 羅盤方位：描述一地相對位置，可使用羅盤傾斜儀測量。 法 正北方為 0°， 時 針指向目標物之方向，度 量出的角度。 法 把平面分成四個象限，以 正北和正南為中心軸，向 東、西各分成 90°。 請利用「GPS 狀態」app，分別寫出下問題中的答案。 1.請寫出[講桌]在你座位的哪一個方位角(16 方位)? 2.請寫出[班長座位]或[地理小老師]在你座位的哪一個方位角(16 方位)? 3.請將上面兩題的相對方向寫在紙上，提供給老師，讓全班同學猜一猜你是誰?
5 5. 方格座標: 在大比例尺上，常將地圖畫成許多正方形的圖網方格，簡稱網 格。 Q4.圖中 A 點位於（4 , 3）方格內，B 位於（6 , 8）。小明以羅盤測得 A 點在小明的 N45。 W，B 位於在 180。 方位角上，請問小明在哪裡？ 三、地理網線 1. 經緯度：假想的地球網線 2. 設置經緯線的依據： (1) 三個定點： 極點、 極點、 (2) 二條定線： 赤道、地軸 3. 設置經緯線的目的： (1)定位－絕對位置 (2)定向－相對位置 經緯線 定義 特點 經線 兩極間的半個經圈 1.正南北向 2.皆屬 線 3.經線距不等（＊向兩極處遞減） 緯線 赤道平行的小圓 1.正東西向 2.互相平行 （赤道長約 4 萬公里） 3.緯線距（經線弧度長）向兩極略增 （約 111Km/度）
6 經度 緯度 定義 與 0 度經線間緯線的弧度 與赤道間經線的弧度 基準線 範圍 東西各 180 度 南北各 90 度 示意圖 4. 時區:地表每隔 度經度為一區，以時區的中央經線為準。 (1) 地方標準時：以該時區中央經線的時間為準，全球有 24 個地方標準 時。 例如：台灣為中原標準時區（120°E）。 (2) 國際標準時：即英國格林威治地方標準時（即 0°時區）的時間。 (3) 國際換日線：大致以 180°經線為準，向 通過此線時減一日，向 通過此線時加一日。 (4) 時區的換算: A. 先找出兩地時區的中央經線。 B. 由經度差換算成時間差（小時）（經度差÷15）。 C. 確認兩地東西位置後，東加西減。 D. 如經過國際換日線，向東通過換日線則減日期（一日），反之則加日 期。 請利用 HTC Flyer「時鐘」app，找出下列城市現在的時間，並完成下表 中的空格。 城市 現在時間 時區中央經線 紐約 (New York) 倫敦 (London) 雪梨 (Sydney) 里約熱內盧 (Rio de Janeiro)
7 Q5.甲地位西經 38°，乙地位西經 153°，若乙地是上午 4 時，則甲地當地時間？ Q6. 長年旅居美國舊金山(120。 W)的小九，為了參加台灣國慶典禮，必須於 10 月 10 日上午 10 時抵達台灣。若從舊金山需要搭乘 12 個小時的飛機，才能越過太平 洋抵達台灣。請問，小九最慢必須在舊金山當地時間何時登機? 四、地圖投影 1. 投影變形 分類方式 投影種類 投影特徵 紙張形狀 圓錐 圖紙捲成圓錐 圓柱 圖紙捲成圓筒 平面 圖紙平放 光源位置 心射 光源在球心 → 緯距向兩極遞增 平射 光源置於地球儀另一側 → 緯距向兩極遞增 正射 光源在無窮遠 → 緯距向兩極縮小 變形特性 等角(正形) 方向角度不變 等積 面積大小比例不變，但形狀和方向會扭曲 等距 地圖中某些方向的長度保持不變
8 2. 投影類型 特 性 麥卡托圓柱投影法 蘭伯特圓錐投影法 等距方位投影 光 源 心射 心射 平射 紙 張 圓柱→ 切線在 圓錐→ 切線在中緯度 平面→ 切點在某一點 變 形 等角 正形 等距 優 點 兩點方向正確 中緯形狀正確 與各地距離正確 缺 點 高緯面積放大 低、高緯不準確 除中心點外，其他點間距離並不正確 用 途 航海 中緯地區地形、天氣、航 空圖 示 意 圖 Source:全人教育百寶箱 Source:全人教育百寶箱 Source:全人教育百寶箱 3. 座標系統 投影面 橫放圓柱與中央經線相切 適用地區 國家形狀南北狹長，東西窄 特色 ①小範圍的方向正確，且面積 變形極小 ②離中央經線越遠，變形量越 大
