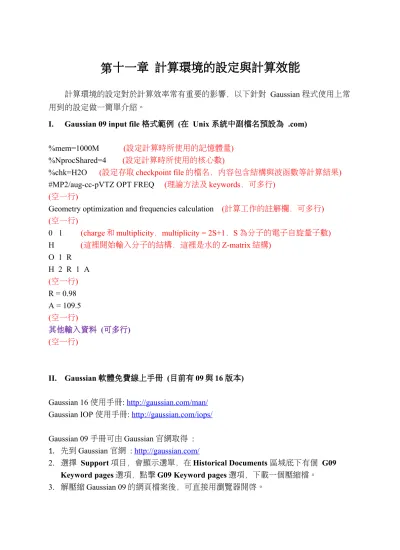

第十一章 計算環境的設定與計算效能
計算環境的設定對於計算效率常有重要的影響,以下針對 Gaussian 程式使用上常 用到的設定做一簡單介紹。
I. Gaussian 09 input file 格式範例 (在 Unix 系統中副檔名預設為 .com)
%mem=1000M (設定計算時所使用的記憶體量)
%NprocShared=4 (設定計算時所使用的核心數)
%chk=H2O (設定存取 checkpoint file 的檔名,內容包含結構與波函數等計算結果)
#MP2/aug-cc-pVTZ OPT FREQ (理論方法及 keywords,可多行) (空一行)
Geometry optimization and frequencies calculation (計算工作的註解欄,可多行) (空一行)
0 1 (charge 和 multiplicity,multiplicity = 2S+1,S 為分子的電子自旋量子數) H (這裡開始輸入分子的結構,這裡是水的 Z-matrix 結構)
O 1 R H 2 R 1 A (空一行) R = 0.98 A = 109.5 (空一行)
其他輸入資料 (可多行) (空一行)
II. Gaussian 軟體免費線上手冊 (目前有 09 與 16 版本)
Gaussian 16 使用手冊: http://gaussian.com/man/
Gaussian IOP 使用手冊: http://gaussian.com/iops/
Gaussian 09 手冊可由 Gaussian 官網取得 : 1. 先到 Gaussian 官網 : http://gaussian.com/
2. 選擇 Support 項目,會顯示選單,在 Historical Documents 區域底下有個 G09 Keyword pages 選項,點擊 G09 Keyword pages 選項,下載一個壓縮檔。
3. 解壓縮 Gaussian 09 的網頁檔案後,可直接用瀏覽器開啟。
III. 設定記憶體的使用量
首先第一個問題是記憶體的使用量,Gaussian 09 的記憶體該使用多少呢? 以下我 們以聯苯(biphenyl,C12H10)為測試對象,使用常見的 DFT 理論 B3LYP 搭配 aug-cc- pVTZ 基底,來測試結構最佳化(keyword : OPT),在使用不同記憶體量下所需要時間。
測試所使用的電腦配備為
(1) 中央處理器為 Intel(R) Core(TM) i7-8700K CPU @ 4.50GHz 總記憶體量為65536 MB (64GB)
使用6 核心計算(%NProcShared=6),搭配不同記憶體量的計算時間:
記憶體使用量(MB) Real Time (s)
256 139
512 177
1024 144
2048 145
4096 137
8192 179
32768 (32GB) 111 65536 MB (64GB) 113
測試結果顯示使用大於32GB 開始有較明顯的減少時間,主要是因為 Gaussian09 在計算上能量收斂計算預設為SCF=direct,部分站存檔直接計算以減少讀寫硬碟,記 憶體使用32GB 預設就會轉為 SCF=incore,把大部分的暫存檔全部存到記憶體裡面,
因此計算時間會減少,大約使用50% 的記憶體就可以達到最佳的計算效率,更多記憶 體並沒有幫助,反而可能會因為占用作業系統需要的記憶體,造成作業系統反應會變 緩慢,增加計算工作的困擾。針對Gaussian 09 的計算,如果沒有其他考量,一般建議 可將記憶體設定在系統記憶體總量的 50% 左右。
IV. 設定計算使用的核心數
大部分人在執行複雜的計算工作時,都會使用多核心CPU 進行平行化計算以增加 計算效率,以下我們探討Gaussian 09 的平行化效率 ? 我們同樣針對吡嗪
(Pyrazine,C4H4N2)分子,使用 B3LYP 搭配 aug-cc-pVTZ 基底做結構最佳化計算,測 試在使用不同核心數下計算所需的時間 (計算時記憶體設定為 32768 MB),測試一使 用二種6 核心處理器,測試二則是使用 8 核心處理器
測試一所使用的電腦配備如下 :
(1) 中央處理器為 Intel(R) Core(TM) i7-6800K CPU @ 3.40GHz 總記憶體量為65536 MB (64GB)
CPU 核心數 Real Time (s) 平行化效能 (以單核心基準)
1 531
2 280 1.9
3 198 2.7
4 159 3.3
5 134 4.0
6 120 4.4
(2) 中央處理器為 Intel(R) Core(TM) i7-8700K CPU @ 4.50GHz 總記憶體量為65536 MB (64GB)
CPU 核心數 Real Time (s) 平行化效能 (以單核心基準)
1 344
2 185 1.9
3 137 2.5
4 117 2.9
5 109 3.2
6 105 3.3
可以看到6 核心的工作站電腦計算速度的提升由單核提升至雙核最為明顯 (速度 變為1.9 倍),以 Intel(R) Core(TM) i7-6800K CPU 來看而使用六核心速度約為單核心的 4.4 倍、雙核心的 2.3 倍、三核心的 1.7 倍,雖然 i7-8700K CPU 平行化效能並沒有比 7-
6800K CPU 好,但是整體來說因為時脈提高還是減少了計算時間,單顆核心來說效能 提升約50%。
測試二所使用的電腦配備為
(1) 中央處理器為 Intel(R) Core(TM) i7-7820X CPU @ 3.60GHz 總記憶體量為65536 MB (64GB)
CPU 核心數 Real Time (s) 平行化效能 (以單核心基準)
1 535
2 296 1.8
4 169 3.2
8 112 4.8
不管是6 核心或 8 核心的工作站電腦計算速度由單核提升至雙核最為明顯 (速度 變為1.8~1.9 倍),而使用八核心速度約為單核心的 4.8 倍、雙核心的 2.6 倍、四核心的 1.5 倍,計算速度亦有不錯的提升,不過從 6 核心 CPU 到 8 核心 CPU,平行化效能並 沒差異太多,以相同6 核心的電腦來看,較新的 CPU 會因為單核心時脈提高而減少計 算時間(單核心加快約 1.5 倍),但是平行化效率不見得有蠻明顯的改善,一般建議在 Linux 工作站上使用 4-8 核心進行計算,CPU 時脈的提高還是改善效率較重要的因素,
在 Windows 的環境中須使用 Multi-Core 版本才可使用多核心計算。
接下來我們比較國網中心台灣杉(Taiwania)與桌上型工作站電腦的效能差異, 測 試的分子為吡嗪 (Pyrazine) 並使用 B3LYP 方法搭配 aug-cc-pVTZ 基底函數做結構最佳 化,記憶體使用量設定為8 GB,所使用的電腦配備為
1. 桌上型工作站: 中央處理器為 Intel(R) Core(TM) i7-8700K CPU @ 4.50GHz,總記憶 體量為65536 MB (64GB)。
2. 台灣杉(Taiwania): 中央處理器為 Intel Xeon Gold 6148 2.40GHz CPU 20 核心 CPU,一個計算節點具備 192 GB 記憶體(加速計算算節點記憶體 192GB、大型記憶 體結點具備386GB 記憶體),2 顆 CPU,單顆 20 核心,總共 40 核心,加速結點同 時具備4 張 Nvidia Tesla P100 GPU 加速卡,全機總共 27,760 計算核心,總記憶體 量為6TB。
Intel Xeon Gold 6148 2.40GHz CPU
Intel(R) Core(TM) i7-8700K CPU @ 4.50GHz
CPU 核心數 Real Time 平行化效能 Real Time 平行化效能
1 1944 − 436 −
4 439 4.4 131 3.3
6 316 6.2 109 4.0
12 179 10.8 − −
20 116 16.7 − −
40 78 25 − −
以1 核心來說 Intel i7 8700K 的 CPU 計算速度約是 Intel Xeon Gold 6148 CPU 的 3.5 倍,以使用4 核心計算來看,Intel i7 8700K 的 CPU 約快 Intel Xeon Gold 6148 CPU 3.4 倍,6 核心來看 Intel i7 8700K 的 CPU 計算速度約快 2.9 倍。平行化效率比較(相較於 1 核心),Intel Xeon Gold 6148 CPU 使用 4 核心加快 4.4 倍,12 核心加快 10.8 倍,使用一 個計算節點全部核心約加快25 倍,Intel i7 8700K CPU 4 核心加快 3.3 倍,使用 6 核心 加快4.0 倍,可以看到 Gaussian 09 的平行化效率並沒有特別好,使用很高的核心數並 不會說效能就一定很好。
V. 初始分子結構對稱性的影響
從事單點以及結構最佳化計算時,起始分子結構的對稱性亦會影響計算時間,這 裡將討論分子結構對稱性對於計算時間的影響,以下以吡嗪分子做結構最佳化為例,
使用6 核心搭配 32768 MB 記憶體的計算時間為:
(1)中央處理器為 Intel(R) Core(TM) i7-6800K CPU @ 3.40GHz 總記憶體量為65536 MB (64GB)
對稱性 (point group) Real Time (s)
高 (D2h) 119
低 (C1) 421
(2) 中央處理器為 Intel(R) Core(TM) i7-8700K CPU @ 4.50GHz
總記憶體量為65536 MB (64GB)
對稱性 (point group) Real Time (s)
高 (D2h) 105
低 (C1) 387
可以看到通常起始結構對稱性越高,計算越有效率,以這個例子來看時間快了3.5 ~ 3.7 倍,這對較大的分子或使用高階理論時格外重要。
VI. SCF 運算方式設定影響 (In-core、Direct 與 Conventional)
Gaussian 09 在進行 SCF 電子能量收斂過程中提供了幾種不同的暫存資料方式,分 別為In-core、Direct 與 Conventional。 In-core 代表在收斂過程中,所需計算的雙電 子積分會在經過第一次計算之後將其全部儲存在記憶體 (memory) 內。Conventional 代表在計算過程中,雙電子積分在經過第一次計算之後將其全部儲存在硬碟 (disk) 上,
以供需要時讀取。而 Direct 則代表不將積分結果儲存起來,而是需要時直接計算。在 Gaussian 09 中,當記憶體足夠將自動使用 Incore,否則將切換為 Direct。以下我們以 B3LYP/aug-cc-pVTZ 方法計算 pyridine分子的單點能量為例,比較 SCF 不同的設定對 計算時間的影響。
測試所使用的電腦配備為
(1) 中央處理器:Intel(R) Core(TM) i7-6800K CPU @ 3.40GHz 總記憶體量為65536 MB (64GB)
使用6 核心搭配 41952 MB 記憶體 (Incore 的記憶體下限) SCF 設定 Real Time (s)
In-core 33
Direct 68
Conventional 137
(2) 中央處理器為 Intel(R) Core(TM) i7-8700K CPU @ 4.50GHz 總記憶體量為65536 MB (64GB)
SCF 設定 Real Time (s)
In-core 28
Direct 44
Conventional 87
所以在進行 Hartree-Fock 與 Density Functional Theory (DFT) 的計算時,如果記憶體的
大小允許,則使用 In-core 的效率較高,若記憶體不足以使用 In-core,則程式會自動 使用 Direct 方法,若強制設定SCF=Incore,使用者必須設定足夠的記憶體才能夠進行 計算 (這裡需要約 40 GB 記憶體),不然計算會自動終止。
VII. Scratch file 位置的設定
在Gaussian 計算過程中會產生暫存資料的 scratch file (rwf 檔),檔案的大小有可能 會高達數十 GB 以上,檔案的讀寫有可能成為計算速度的瓶頸,因此通常建議將 scratch file 的位置指定在與 input/output files 不同的高速硬碟分割 (partition),最好配 備 Raid 0 增加讀寫速度,千萬不要用網路磁碟。(Unix 中使用 setenv
GAUSS_SCRDIR 指令來設定 scratch file 的位置,32 位元的 G09W 會有 2 GB 的檔案 大小限制)
蔡承成,胡維平 國立中正大學 化學暨生物化學系
© Copyright 2018
