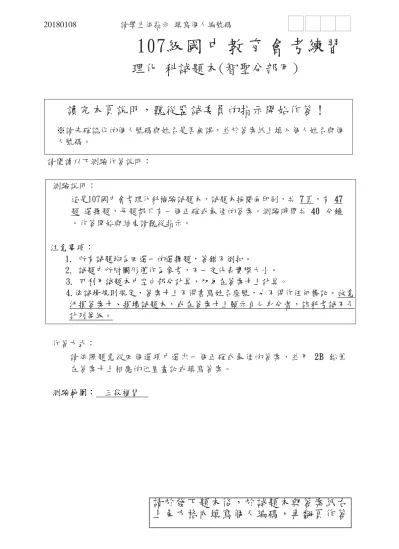

107級國 中 教 育 會 考練習
理化 科試題本(智聖分部用)
讀完本頁說明，聽從監試委員的指示開始作答！
※請先確認你的個人號碼與姓名是否無誤，並於答案紙上填入個人姓名與個 人號碼。
請閱讀以下測驗作答說明：
測驗說明：
這是107國中會考理化科檢驗試題本，試題本採雙面印刷，共 7 頁，有 47 題 選擇題，每題都只有一個正確或最佳的答案。測驗時間共 40 分鐘
。作答開始與結束請聽從指示。
注意事項：
1. 所有試題均為四選一的選擇題，答錯不倒扣。
2. 試題中所附圖形僅作為參考，不一定代表實際大小。
3. 可利用試題本中空白部分計算，切勿在答案卡上計算。
4.依試場規則規定，答案卡上不得書寫姓名座號，也不得作任何標記。故意 汙損答案卡、損壞試題本，或在答案卡上顯示自己身分者，該科考試不予 計列等級。
作答方式：
請依照題意從四個選項中選出一個正確或最佳的答案，並用 2B 鉛筆 在答案卡上相應的位置畫記或填寫答案。
測驗範圍： 三段複習
請於發下題本後，於試題本與答案紙右 上角方格內填寫個人編碼，再翻頁作答
第一部分:選擇題（第1-31題，共31題）
1.( ) 兩平行載流導線，如圖，導線Ⅰ受到導線Ⅱ的作用力方向為圖中的何者？
(Ａ)甲 (Ｂ)乙 (Ｃ)丙 (Ｄ)丁。
2.( ) 如圖，一電子位於兩磁極間的磁場中，當此電子向哪一方向運動時，不會受到磁 力的作用？
(Ａ) a (Ｂ) b (Ｃ) c (Ｄ) d。
3.( ) 如圖，導線 ab 段在一繞有線圈的空心圓筒正中央，兩迴路所接電池方向如圖所示，
當 K 按下時，ab 段受力情形，下列何者正確？
(Ａ)受向南方的力 (Ｂ)受向北方的力 (Ｃ)受向上的力 (Ｄ)不受力。
4.( ) 水平擺放一矩形的銅線 abcd，在迴路中央放置一金屬棒 PQ，接一電池後均通有電 流（如附圖）。金屬棒 PQ 受到 bc、da 的電流所產生的磁場作用，所受的磁力合 力方向為何？
(Ａ)方向向左 (Ｂ)方向向右 (Ｃ)方向向上 (Ｄ)合力為零。
5.( ) 如圖，按下開關 K 瞬間，AB 段及 CD 段受力大小皆為 F 牛頓、BC 段的長度為 L 公尺，則電樞以虛線為中心所受合力矩大小及方向分別為何？
(Ａ)FL牛頓．公尺、順時針 (Ｂ)FL牛頓．公尺、逆時針 (Ｃ)0.5FL牛頓．
公尺、順時針 (Ｄ)0.5FL牛頓．公尺、逆時針。
6.( ) 如圖所示，當 A 線路中，可變電阻的接點 C 往下移動時，B 線路中的感應電流方 向為何？
(Ａ)順時針方向 (Ｂ)逆時針方向 (Ｃ)無感應電流 (Ｄ)以上皆非。
7.( ) 如圖，一電流 I1 由下而上，另以細導線懸掛一段 AB 導線，並通以由西向東之電 流 I2，AB 導線受到 I1 產生的磁場作用，其受力應為何？
(Ａ)向上 (Ｂ)向下 (Ｃ)向北 (Ｄ)向南。
8.( ) 如圖所示，甲電路內有乙線圈，附有檢流計測試感應電流，下列敘述何者錯誤？
(Ａ)S按下時，甲中心處磁場方向入紙面 (Ｂ)S按下瞬間，檢流計指針向右偏 後歸指向零 (Ｃ)S按下數秒後，檢流計指針指在刻度零 (Ｄ)通路時，移動 滑鍵K向右移，檢流計指針向右偏。
9.( ) 如圖，彈簧下端懸掛一永久磁鐵，磁鐵下方有一由螺線形線圈與軟鐵棒所構成的 電磁鐵，下列哪一種方法可以增加彈簧的伸長量？
(Ａ)將可變電阻 P 向 N 移動 (Ｂ)將可變電阻 P 向 M 移動 (Ｃ)將軟鐵棒取 出 (Ｄ)將電池反接。
10.( ) 如圖所示，兩共平面的大小正方形線圈，外圈有順時針的電流，若可變電阻的滑 動接頭往右移動時，則內圈的感應電流的方向為何？
(Ａ)順時針方向 (Ｂ)逆時針方向 (Ｃ)有感應電流，但方向不固定 (Ｄ)因 為電池的電壓固定，所以無感應電流。
11.( ) 如圖，在甲封閉方形線圈中有一具有可變電阻的電路乙，當 R 滑鍵向左移動過程 中，下列敘述何者正確？
(Ａ)甲線圈產生入紙面方向的感應磁場 (Ｂ)甲線圈有逆時針方向的感應電流 產生 (Ｃ)乙電路上電流在電路中心處所產生的磁場漸弱 (Ｄ)乙電路上電流 在電路中心處產生出紙面方向之磁場。
12.( ) 取一條極長的導線置於一矩形線圈之左側，如附圖所示，兩者均通以電流 I，則矩 形線圈所受的合力方向為何？
(Ａ)向左 (Ｂ)向右 (Ｃ)向上 (Ｄ)向下。
13.( ) 如圖，甲、乙為兩條垂直平面相距 20cm 之導線，在 P、Q、R 三處與導線相距 10cm 處放置磁針，當甲通以 2A 向上之電流，乙通以 2A 向下之電流時，三處磁 針 N 極偏轉角度大小關係，何者正確？
(Ａ)Q＞P＝R (Ｂ)Q＞P＞R (Ｃ)P＝R＞Q (Ｄ)R＞Q＞P。
14.( ) 如圖為動圈式喇叭剖面示意圖，是利用通電流導線在磁場中受力，帶動紙筒振動，
帶動紙盆振動而產生聲音的裝置，某一瞬間電流方向如圖所示，ab 段 表入紙面 之電流，cd 段 表出紙面之電流，則其受力方向分別為下列何者？
(Ａ)甲、乙 (Ｂ)丙、丁 (Ｃ)甲、丁 (Ｄ)丙、乙。
15.( ) 如附圖所示，小叮鈴將兩條平行長直導線垂直於紙面放置，今同時通以電流，試 問 A、B 兩長直導線受力方向如何？
(Ａ) A 導線受力方向為 2，B 導線受力方向為甲 (Ｂ) A 導線受力方向為 1，
B 導線受力方向為乙 (Ｃ) A 導線受力方向為 4，B 導線受力方向為丁 (Ｄ)
A 導線受力方向為 2，B 導線受力方向為乙。
16.( ) 手持一磁鐵在鉛直豎立的線圈上方一段距離處，沿著線圈的中心線 AB 自由落下，
穿過線圈，如圖所示，當磁鐵 N 極頂端掉到 B 點時，由感應電流所產生的磁場方 向為何？
(Ａ)向上 (Ｂ)向下 (Ｃ)先向下後向上 (Ｄ)先向上後向下。
17.( ) 發電機的構造與下列哪一種裝置的構造最類似？ (Ａ)馬達 (Ｂ)電磁鐵 (Ｃ) 乾電池 (Ｄ)鉛蓄電池。
18.( ) 在一個無限大的均勻磁場中（X 代表磁力線方向垂直射入紙面），一個帶正電的 質子某一瞬間的運動情形如附圖，若不考慮任何阻力，則質子在磁場中運動的軌 跡為何？
(Ａ) (Ｂ) (Ｃ) (Ｄ)
19.( ) 關於直流馬達的敘述，下列何者正確？
(Ａ)是利用電磁感應原理製成 (Ｂ)鐵芯轉動時，電刷也跟著轉動 (Ｃ)線圈 與外圍磁鐵相吸時，鐵芯會轉動 (Ｄ)當線圈轉動半圈時，就須改變輸入的電 流一次，線圈才能不停的轉動。
20.( ) 如圖所示，導線垂直穿過撒有細鐵粉的厚紙板。當按下開關形成通路時，輕敲厚 紙板，則厚紙板面上鐵粉分布的圖樣最可能為下列何者？〔100.聯測〕
(Ａ) (Ｂ) (Ｃ) (Ｄ)
21.( ) 關於通有電流的長直導線，其產生的磁場，下列敘述何者錯誤？
(Ａ)可以利用磁針N極指向得知磁場方向 (Ｂ)若在周圍放置鐵粉可看出磁場 形狀 (Ｃ)所產生的磁力線是封閉的曲線 (Ｄ)在導線旁放置一磁針，發現磁 針未發生偏轉，表示此磁針不受到電流磁場的影響。
22.( ) 阿明有一個磁浮玩具，其原理是利用電磁鐵產生磁性，讓具有磁性的玩偶穩定地
飄浮起來，某構造如圖所示。若圖中之電源的電壓固定，可變電阻為一可以隨意 改變電阻大小之裝置，則下列敘述何者最適當？〔95.基測Ⅰ〕
(Ａ)電路中的電源必須是交流電源 (Ｂ)電路中的 a 端點須連接直流電源的負 極 (Ｃ)若增加環繞軟鐵的線圈數，可增加玩偶飄浮的最大高度 (Ｄ)若將可 變電阻的電阻值調大，可增加玩偶飄浮的最大高度。
23.( ) 如附圖，長直導線 XY 垂直穿過紙面，若 C 位置的磁針，與長直導線 XY 間的距 離變長，那麼，磁針的 N 極在移動的過程中會往什麼方向偏轉？
(Ａ)順時鐘方向 (Ｂ)逆時鐘方向 (Ｃ)先順時鐘方向再逆時鐘方向 (Ｄ)不 偏轉。
24.( ) 如附圖所示，磁鐵上下擺放形成穩定磁場，若取一段直導線，放置在兩磁鐵中間，
用下列何種處理方式，可使此段導線所受的磁力方向向東？〔101.基測〕
(Ａ)平行放置於 W、Y 連線上，通以由北向南的電流 (Ｂ)平行放置於 W、Y 連線上，通以由南向北的電流 (Ｃ)平行放置於 X、Z 連線上，通以由東向西 的電流 (Ｄ)平行放置於 X、Z 連線上，通以由西向東的電流。
25.( ) 放在磁場中的磁針，會受到磁力的作用而發生偏轉，當磁針靜止時，其所指的方 向必定與所受磁力合力的方向為何？ (Ａ)相同 (Ｂ)垂直 (Ｃ) 45 度交角 (Ｄ) 60 度交角。
26.( ) 兩電路緊鄰放置如圖，按下開關接通電路一段時間後，再切斷開關形成斷路，若 接通電路瞬間，流經電阻器的電流由左向右，則下列敘述何者錯誤？
(Ａ)接通電路瞬間，電磁鐵的左端為S極 (Ｂ)接通電路一段時間後，安培計測得的電流
為零 (Ｃ)切斷開關瞬間，流經電阻器的電流由左向右 (Ｄ)切斷開關一段時間後，安培 計測得的電流為零。
27.( ) 如圖，一電子由西向東水平射入一均勻的磁場，則該電子在磁場中所受力的方向 為何？
(Ａ)向上 (Ｂ)向下 (Ｃ)向南 (Ｄ)向北。
28.( ) 如圖，兩平行載流導線，導線 B 受到導線 A 的作用力方向為圖中的何者？
(Ａ)甲 (Ｂ)乙 (Ｃ)丙 (Ｄ)丁。
29.( ) 在下列各圖中，甲、丙為磁針位於長直導線正下方，乙、丁為磁針位在長直導線 正上方，已知甲圖中電流為由北向南，則下列敘述何者錯誤？
甲 乙 丙 丁
(Ａ)將甲圖的導線垂直提離磁針，則磁針 N 極會逆時針偏轉 (Ｂ)乙圖導線的 電流方向為由南向北 (Ｃ)丙圖導線的電流方向為由南向北 (Ｄ)丁圖導線的 電流方向為由南向北。
30.( ) 如圖所示，兩塊磁場強度相同的磁鐵，將右方的磁鐵移近左方的磁鐵，則當兩塊 磁鐵吸引在一起時，對甲、乙兩鐵釘有何影響？
(Ａ)甲、乙均被吸住 (Ｂ)甲、乙均掉下 (Ｃ)甲仍吸住，乙易掉下 (Ｄ)甲 易掉下，乙仍吸住。
31.( ) 有兩個天然磁鐵分別置於一圓線圈之兩側，如圖所示，今兩磁鐵同時以等速度向 右移動一小段距離（此時兩磁鐵仍在線圈之兩側），以圖中眼睛之位置視之，則線圈上 感應電流的方向應為何？
(Ａ)順時針方向 (Ｂ)逆時針方向 (Ｃ)無電流 (Ｄ)以上皆非。
32.( ) 用兩支磁棒做磁力線的實驗，在玻璃板上所得的圖像，下列哪一個是正確的？
(Ａ) (Ｂ) (Ｃ) (Ｄ)
33.( ) 如圖，兩電路緊鄰放置，按下開關接通電路一段時間後，再切斷開關形成斷路。
若接通電路瞬間，流經電阻器的電流由左向右，則下列敘述何者正確？
(Ａ)切斷開關瞬間，流經電阻器的電流由右向左 (Ｂ)接通電路一段時間後，
安培計測得的電流不為零 (Ｃ)接通電路瞬間，電磁鐵的左端為 N 極 (Ｄ)切 斷開關一段時間後，電磁鐵的左端為 N 極。
第二部分:題組（第1-5題，共5題）
1.如圖，手持一磁鐵在鉛直豎立的線圈上方一段距離處，沿著線圈的中心線 AB 自由落 下，穿過線圈，試回答下列各題：
(１)當磁鐵的 S 極向下到達 A 點時，則線圈上感應電流的方向為【 】。（填 P 或 Q）
(２)當磁鐵掉到 B 點時，感應電流之方向為【 】。（填 P 或 Q）
(３)磁鐵掉落到 A 點及掉落到 B 點所產生的感應電流，何者較強？答：【 】。
(４)若沒有線圈，則磁鐵由同一位置自由落下，到達 B 點的時間將會如何？ (Ａ)增加 (Ｂ)減少 (Ｃ)不變 (Ｄ)無法判斷。答：【 】。
2. 如圖所示，一電流 I1由上而下，其東西兩側各懸掛兩條導線 L1、L2，L1通以由西向東 的電流 I2、L2通以由北向南的電流 I3，試回答下列問題：
（ ）(１)導線 L1受到電流 I1產生的磁場作用，其受力方向為何？ (Ａ)向上 (Ｂ) 向下 (Ｃ)向東 (Ｄ)不受力。
（ ）(２)導線 L2受到電流 I1產生的磁場作用，其受力方向為何？ (Ａ)向上 (Ｂ) 向下 (Ｃ)向西 (Ｄ)不受力。
3. 有一電磁感應裝置如附圖所示。試回答下列問題：
（ ）(１)開始時，甲電路上的開關 S 是打開的，甲、乙兩電路上均無電流。按下開關 S，將電路接通。當甲電路上的電流穩定後，若在軟鐵棒的兩端，電流產生 的磁場遠大於地球磁場，則磁針 K 與 L 的 N 極會指向何方？ (Ａ) K 向左
，L 向左 (Ｂ) K 向右，L 向上 (Ｃ) K 向左，L 向右 (Ｄ) K 向右，L 向 左 (Ｅ) K 向上，L 向上。
（ ）(２)在甲電路中的電流穩定後，將開關 S 打開使甲電路成為斷路，則乙電路會出 現下列哪一情形？ (Ａ)出現瞬間電流，方向由 a 到 b (Ｂ)出現瞬間電流
，方向由 b 到 a (Ｃ)一直有穩定的電流，方向由 a 到 b (Ｄ)一直有穩定 的電流，方向由 b 到 a (Ｅ)電流一直維持為 0。
4. 一垂直立於桌面上之線圈，當磁鐵在線圈內或附近運動時，如圖(一)，線圈內的感應 電流有下列幾種情況：（如圖(二)）(甲)產生甲方向之電流；(乙)產生乙方向之電流；
(丙)無感應電流；(丁)先產生甲方向之感應電流後產生乙方向之感應電流；(戊)先產 生乙方向之感應電流後產生甲方向之感應電流，試回答下列問題：
圖(一) 圖(二)
(１)磁棒 N 極向線圈靠近（如圖(一)中(a)）時，線圈內感應電流情況為【 】。
(２)磁鐵靜置於線圈中心（如圖(一)中(b)）時，線圈內感應電流情況為【 】。
(３)磁棒在線圈前由右而左運動（如圖(一)中(c)），線圈內感應電流情況為【
】。
5. 如圖為馬達的結構圖，試回答下列有關之問題：
(１)通電流時，因線圈之磁效應，鐵芯 a 端產生【 】極，b 端產生【
】極，使線圈轉動。
(２)【 】形的集電環，是使線圈轉動 180°時，輸入線圈的電流方向亦隨之改 變的零件。
試題結束
