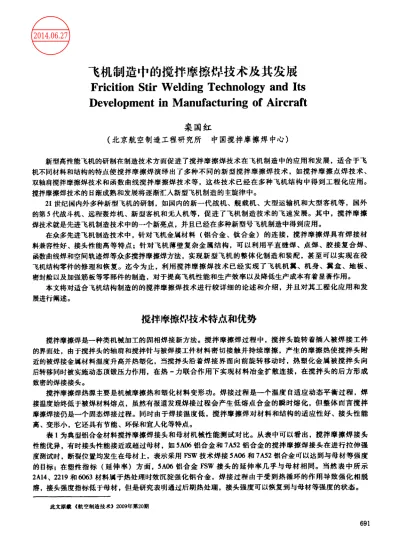

飞机制造中的搅拌摩擦焊技术及其发展
栾国红
北京航空制造工程研究所 中国搅拌摩擦焊中心
新型高性能飞机的研制在制造技术方面促进了搅拌摩擦焊技术在飞机制造中的应用和发展，适合于飞 机不同材料和结构的特点使搅拌摩擦焊演绎出了多种不同的新型搅拌摩擦焊技术，如搅拌摩擦点焊技术、
双轴肩搅拌摩擦焊技术和函数曲线搅拌摩擦焊技术等，这些技术已经在多种飞机结构中得到工程化应用。
搅拌摩擦焊技术的日渐成熟和发展将逐渐汇人新型飞机制造的主旋律中。
２１世纪国内外多种新型飞机的研制，如国内的新一代战机、舰载机、大型运输机和大型客机等，国外 的第５代战斗机、远程轰炸机、新型客机和无人机等，促进了飞机制造技术的飞速发展。其中，搅拌摩擦 焊技术就是先进飞机制造技术中的一个新亮点，并且已经在多种新型号飞机制造中得到应用。
Ｆｒｉｃｉｔｉｏｎ Ｓｔｉｒ Ｗｅｌｄｉｎｇ Ｔｅｃｈｎｏｌｏｇｙ ａｎｄ Ｉｔｓ
Ｄｅｖｅｌｏｐｍｅｎｔ ｉｎ Ｍａｎｕｆａｃｔｕｒｉｎｇ ｏｆ Ａｉｒｃｒａｆｔ
表１典型铝合金材料搅拌摩擦焊接头强度和断裂位置对比
材料种类和类别 断裂位置 强度矿ｂ／ＭＰａ 塑性∥％ 接头系数 Ｆｓｗ断裂接又
ＢＭ ４７５．０７ １３．８３
２Ａ１４一Ｔ：６ ｝丐Ｗ ＨＡＺ ３９７．５９ ４．２５ ８３．７％
隧
ＢＭ ４４８．５５ ６．８ 鞭黧鬻一＿ ＿
２２１９一Ｔ肄
甏嚣翻疆甑鳃蕊潮陶麓啊
ＦＳＷ 接头 ３５５．２５ ５．５２ ７９．２％
ＢＭ ３６１．７０ ２４．６２ —— ……～糊随姻鞠篷
５Ａ０６—０
ＦＳＷ 母材 ３９４．９ｌ ２４ ｌｏｏ％
ＢＭ ３０４ １６．６１
６０６３一Ｔ６５１
翟 ｉ
ＦＳＷ 接头 ２５２ ６．９６ ８２．９％
ＢＭ ５０５ ９．Ｏ ＿——
７Ａ５２一”
・●隧ｌ
ＦＳＷ 母材 ５１１ ６．５ １００％
ＢＭ ５０１．４ ２４．２ ‘——
２０２４一Ｂ
ＦＳＷ 接头 ４７５．７ ８．８ ９５％
ＢＭ ４４９．２ ２８．９
２５２４—７ｒ３
ＦＳＷ 母材 ４４９．８ １３．０ ｌｏｏ％
ＢＭ ５２６．５ １３．１
７０５０—Ｔ７４５１
ＦＳＷ 接头 ４６２．５ ９．８ ８７％
＊《醯■■自目女■自ｇＳ《■ｔ自自＆Ｂ矗鑫｛§ｉ靠：
ＢＭ ５６６．３ １４．５
７０７５一瞒
ＦＳＷ 接头 ４７５．８ ６．４ ８４％
－＿霹
注：ＢＭ表不母材，ｆＳＷ表不搅拌摩擦焊。
针对飞机结构，利用搅拌摩擦焊实现飞机制造具有明显的技术和经济优势。
首先，搅拌摩擦焊可以为飞机设计提供新的方法和思路。例如飞机设计师可以优先考虑商业化的高强 铝合金材料代替昂贵的复合材料，并且利用搅拌摩擦焊实现不同种类铝合金甚至铝锂合金的焊接，从而降 低材料费用和成本。
其次，利用缝焊、点焊和胶接复合焊等不同种类的搅拌摩擦焊技术可以实现飞机壁板类结构的“无铆”
和“无损”制造，维持飞机材料性能的一致性和结构的整体性，同时还具有密封和减重的效果。
第三，飞机中大量使用了带筋壁板结构。传统的制造方法是铆接和胶接，现在可以利用搅拌摩擦焊焊 接批量化的铝合金挤压型材实现飞机带筋壁板结构的高效、低成本制造。
第四，利用大型精密数控搅拌摩擦焊设备可以实现飞机结构零件的标准化和数字化制造。利用搅拌摩 擦点焊机器人等可以实现飞机零部件的“流水线”制造和装配，提高飞机制造的自动化水平。
６９２
飞机制造中的搅拌摩擦焊技术
搅拌摩擦焊非常适合平直长焊缝的连接，具有性能稳定效率高的特点，但是为了适应不同材料和结构
的需要，经过十多年的研究开发，已经发展｝Ｈ具有不¨特，ｉＣ的多利・搅拌摩擦焊技术，如搅拌摩擦焊环缝焊 接技术、点焊技术和空问曲线技术等。针对１５Ｉ机结构和特点，下ｌｆＩｆ将对适合飞机制造的搅拌摩擦焊技术分 别进行介绍。
１平直对接搅拌摩擦焊技术
普通搅拌摩擦焊一般是指能够实现、Ｆ直对接焊缝的搅拌摩擦焊，这种纵缝焊接技术简单实用、搅拌 工具（搅拌头）简单、控制参数少，对设备的功能要求低。宽幅型材壁板搅拌摩擦焊制造，只要焊接垫 板的平面度在０．２ｍｍ以内，对接问隙少】：板厚度的ｌ／ｌｏ，Ｈ工件的厚度差在０．５ｍｍ以内，只需要简单 平直夹具就可以实现焊接，一般适合于平板和型材的平直对接结构焊接，如在飞机制造中，飞机机身蒙 皮平直结构的纵缝对接、大型飞机猁材地板结构等。图ｌ所示为平直对接搅拌摩擦焊制造的飞机带筋壁 板结构产品。
图ｌ 平直对接搅拌摩擦焊制造飞机带筋壁板
平直对接纵缝搅拌摩擦焊设备种类很多，有针对研究教学用的小型台式搅拌摩擦焊设备，有针对薄 壁简体结构的悬臂式搅拌摩擦焊设备，有针对航天燃料贮箱的垂直立式搅拌摩擦焊设备，以及针对高速 列车车身壁板的大型龙门式搅拌摩擦焊设备。图２所示为目前国内能够满足大型飞机地板结构产品制造 的宽幅型材壁板搅拌摩擦焊设备。该设备能够适应多种截面结构型材产品的搅拌摩擦焊制造，焊接厚度 可以达到１５ｍｍ，有效焊接长度达到１８０００ｍｍ，能够实现尺寸为１８ｍ×６ｍ的宽幅型材壁板的搅拌摩擦焊 接。
罔２宽槲型材壁板拼接搅拌摩擦彭ｌＩ．设备
６９３
２
平面曲线对接搅拌摩擦焊技术
对于飞机口盖类结构产品和中空散热器结构产品一般需要平面曲线搅拌摩擦焊技术进行焊接。该技术 的关键是能够在工件厚度范围内保持搅拌工具尖部沿着曲线焊缝聚焦，并且在焊接过程中能够使搅拌工具 实现０～５。焊接倾角范围内沿着焊接曲线轨迹进行切线调整。平面曲线搅拌摩擦焊接头设计多为对搭接结 构，工件缝隙要求紧密，高度差不超过ｏ．５ｍｍ，焊接过程倾角的调整和跟随连续而稳定，否则容易产生隧 道型和局部富聚型空洞缺陷。目前中国搅拌摩擦焊中心已经利用平面曲线搅拌摩擦焊技术实现了多个飞机
ｆ１盖类产品以及电子和雷达系统的中空散热器产品的搅拌摩擦焊制造，如图３所示。
图３中空散热器结构平面曲线搅拌摩擦焊制造
平面曲线搅拌摩擦焊设备相对比较复杂。普通数控铣床只要有２个坐标轴联动就可以实现平面加工，
但搅拌摩擦焊必须有３个坐标轴在同一个平面内插补联动才能实现平面曲线轨迹的跟踪，同时还要加上主 轴的旋转和高度方向的调节才能实现焊接。图４所示就是中国搅拌摩擦焊中心开发的五轴三联动台式平面 曲线搅拌摩擦焊设备以及所焊接的平面曲线产品。
图４ 台式平面曲线搅拌摩擦焊设备及产品
３搭接函数搅拌摩擦焊技术
在大型飞机机身制造中．“工”形、“Ｚ”形和“Ｌ’＇形加强筋条和蒙皮壁板之间的搭接结构非常普遍，
通常用铆钉连接．制造过程需要制孔、扩孔、涂胶和铆接等多道工序．而且每个铆接点都是一个独立的操 作过程，铆接点的一致性较差。在压弯试验中，飞机蒙皮和筋条铆接结构件以铆接点的整体破坏形式失效，
很容易引起飞机结构的连锁破坏反应，后果是非常严重的。
在新型大飞机的机身蒙皮结构制造中已经开始用搅拌摩擦焊搭接纵缝代替铆接，如图５所示。这种
“以焊代铆”的制造方法具有减重和提高结构整体性的优势。虽然这种结构与传统的飞机铆接制造工艺相比 具有优势，但是由ｆ搭接焊缝两边具有“楔形”缺口，是潜在的裂纹源，有可能会影响飞机结构零件的疲 劳性能和使用寿命。基于搭接直缝的搅拌摩擦焊具有明显的工艺不完善性，尤其是焊缝两边“楔形”缺口 方向的一致性，有可能造成结构件的单向失效或性能降低。所以对于飞机薄壁搭接结构，中国搅拌摩擦焊 中心开发了函数曲线搭接搅拌摩擦焊技术。
６９４
函数曲线搭接搅拌摩擦焊技术就足利用平面曲线搅拌摩擦焊设备沿着搭接工件方向做几何函数轨迹 搅拌摩擦焊运动的，如正弦函数曲线或余弦函数曲线。试验证Ｉｉｆｊ，函数曲线轨迹搅拌摩擦焊连接强度比 平直焊缝强度增加２５％以上。在中国，中国搅拌摩擦焊中心正致力ｆ该技术在飞机薄壁带筋结构中的应 用研究。在国外，美国ＮＡｓＡ已经把该技术应用于新一代“宇宙神”火箭的筇．５ｍ燃料贮箱的搅拌摩擦 焊制造（图６）；欧洲的空客公司已经开始在系列大型客机壁板结构件制造中使用函数曲线搅拌摩擦焊技 术。
图５机身蒙皮结构的搅拌摩擦焊制造 图６铝合金薄壁结构正弦函数曲线搅拌摩擦焊接
４飞机装配搅拌摩擦点焊技术
对于飞机壁板结构的搅拌摩擦焊，一项新型的“搅拌摩擦焊点焊”（Ｆｒｉｃｔｉｏｎ Ｓｔｉｒ ｓｐｏｔ Ｗｅｌｄｉｎｇ．Ｆ翳Ｗ）
技术正在兴起，这是一种适合于飞机复杂结构制造和装配的新技术，将会对未来飞机铝合金结构制造和装 配体系产生巨大影响。
在传统焊接知识中，点焊主要指电阻压力点焊，其原理是利用大电流经过焊接界面形成的电阻热能 使焊接界面局部熔化，在压力的作用下冷却凝固形成焊点接头。而搅拌摩擦点焊是利用搅拌头插人工件 后在局部进行停留旋转摩擦一定时间后，不作横向移动，然后退出，在工件上形成点状搅拌摩擦焊接头。
其原理是利用摩擦产热和搅拌头高速旋转所形成的塑性金属流动而形成焊点。搅拌摩擦点焊过程有旋转、
插入、停留搅拌、退出等４个典型的阶段组成，焊接循环一般为ｌ～５ｓ，停留时间一般为ｌ一３ｓ，它是一 种高效的搅拌摩擦焊方法。搅拌摩擦点焊与电阻压力点焊相比明显克服了电阻压力点焊缺点，搅拌摩擦 点焊较电阻点焊电能消耗下降９９％，并且不需要冷却剂、压缩空气以及电阻点焊必须的大浪涌电流，设 备投资可下降４０％以上，不需要进行焊前预处理，不会产生烟尘和飞溅。搅拌摩擦点焊是新型的绿色点 焊技术。
搅拌摩擦点焊自２０００年问世以来，已经在汽车工业领域获得了工程化的应用，如日本马自达汽车公司 已将搅拌摩擦点焊用在Ｍａｚｄａ Ｒｘ一８型跑车的铝合金车体和车门的焊接上，日本的川崎重工已经在汽车钢 结构工件中规模化使用搅拌摩擦焊点焊技术。经过生产时问证明搅拌摩擦点焊是・种既适合铝合金又适合 钢合金等商熔点材料点状连接的新技术．搅拌摩擦点焊Ｔ具的寿命可以达到ｌｏｏ万次以上，可以大幅度地 提高生产效率、节约能源。
美围先进材料加工中心（ＡＭＰ）和波音公司也已经开始尝试在飞机等先进武器装备中使用搅拌摩擦焊 点焊。其中对挖２现役１５Ｉ机的改进改型中采用搅拌摩擦点焊可以在机翼结构中减重１７．５％，并且还可以提 高生产效率和降低制造成本。尤其是在飞机带筋壁板的搭接结构中，搅拌摩擦点焊不穿透搭接结构的下板。
不损伤飞机外表面的包铝层，可以提高飞机的整体性和防腐蚀能力。在性能方面美国宅军研究中心认为搅 拌摩擦点焊的特点决定了该技术在搭接结构连接上优势明显。该中心研究了１Ｓ机带筋壁板搅拌摩擦点焊、
搅拌摩擦焊和铆接结构的性能对比，结构形式为２０２４一鸭和７０７５一嗡搭接结构。试验证明，搅拌摩擦焊 和搅拌摩擦点焊剪切性能均优于传统飞机铆接结构，并且抗损伤能力大幅度提高。在相同的外载下，搅拌 摩擦点焊肋板与搅拌摩擦搭接焊肋板焊接接头产生的位移相同，并且搅拌摩擦点焊结构最大承载能力优于 搅拌摩擦搭接焊结构。
６９５
５
大厚度飞机铝合金结构搅拌摩擦焊技术
在大型飞机机翼、翼盒以及密封端框等结构Ｊ｜１经常会使用宽幅犬厚度销合金壁板和结构，其中这些飞 机结构的原始坯料很多是预拉伸板。日前．在世界范围内满足没计规格尺寸的预拉伸铝板的制造是一个比 较大的难题，要实现飞机的整体结构制造，需要对大厚度铝合会结构进行连接和焊接。针对飞机机翼等结 构，大厚度铝合金板材种类主要为２０００（ＡＪ—ｃｕ）和７０（）０（Ａｌ—ｚｎ—ｃｕ）系列铝合金，采用常规熔焊方 法（ＴＩＣ／ＭＩＧ）焊接大厚度销合金，存在缺陷多、性能低、效率低和变形大等诸多技术难点，不能用熔焊 方法焊接。搅拌摩擦焊是目前１５Ｉ机大厚度铝合金结构最先进的焊接方法。
飞机机翼带筋壁板的传统机械加Ｔ方法是按舆板筋条高度选择等厚的铝合金板材，然后采用机械加工 方法将多余材料加工去除。显然，这将造成大量的材料浪费，且需要很长的加工周期，从而使材料成本和 制造成本大大提高。相对于传统制造方法，采用搅拌摩擦焊技术具有明显的优势。在空客公司Ａ３４０Ｅ型飞
机的机翼框架中，有一种中问薄两边厚的“工”字结构，存薄板和厚板的连接处接头厚度将达到４０咖，
传统方法采用高精度机械加工，但存在加工成本及效率等问题，空客公司采用搅拌摩擦焊实现了４０ｍｍ厚 铝合金的焊接。如图７所示，现已完成结构件的焊接及部件级强度性能试验。
图７审客Ａ３４０机翼搅拌摩擦焊结构件
在中国，中航工业北京航空制造Ｔ程研究所・Ｉ，同搅拌摩擦焊ｒｆＩ』心在２００４年成功研制了国内首台焊接厚 度２５ｎ蚰铝合金结构的搅拌摩擦焊装备，Ｊ｛：进行了２５砌，厚度锅合金构件的搅拌摩擦焊技术开发。此后在 ２００７年又研制成功哑洲第一台重型搅拌摩擦焊装备，开发ｒ重型搅拌摩擦焊主轴系统．研制了系列化的搅 拌摩擦焊工具（图８），实现了７０ｍｍ厚度高强铝合金结构件的焊接。目前该技术已经在中国大型军用运输 机、下一代高性能战斗机中得到应用．
６９６
图８ 中国搅拌摩擦焊中心研制的大厚度搅拌摩擦焊工具
搅拌摩擦焊在飞机制造中的应用
基于搅拌摩擦焊在飞机制造和装配中的诸多优点，世界范围内的飞机制造公司如空客、波音、月蚀和 德宇航等，一方面在开发适合飞机结构和材料的新型搅拌摩擦焊工艺方法，另一方面针对飞机特殊零部件 开展搅拌摩擦焊应用研究和装机飞行试验，以确定搅拌摩擦焊连接技术在飞机制造中的实用性、可靠性和 安全性等。
首先，大型民用客机和大型军用运输机的主体舱段就是飞机机身。飞机机身尤其是中机身主要由平直 带筋壁板和小曲率弧形壁板组成，这些结构可以用搅拌摩擦焊实现加强筋和机身蒙皮的连接以及蒙皮和蒙 皮的对接。这样的飞机搅拌摩擦焊结构已经在空客Ａ３５０一８００和９００型飞机中得到应用，甚至正在尝试在 新型Ａ３８０飞机中同时应用搅拌摩擦焊和激光焊实现机身带筋壁板制造。另外，飞机机身蒙皮的环向对接和 框段之间的装配制造也可以应用搅拌摩擦焊。目前机身的环向连接主要是精密铆接结构，根据连接部位载 荷的大小。每个接头需要４—８排铆钉及高锁连接，接头包括加强板、束缚条、结合板和界面框架。现在主 要研究和应用目标是用框架问搅拌摩擦焊连接代替铆钉连接。对于环向蒙皮的对接，可以用空间曲线搅拌 摩擦焊实现，也可以用搅拌摩擦点焊实现框架间的装配，在中国已经具有类似的技术基础，２００６年中国搅 拌瘁擦焊中心已经帮助航天客户实现运载火箭燃料贮箱的空间曲线纵缝以及环缝的焊接，为飞机机身的环 向连接奠定了技术基础。
其次，大飞机机翼结构制造也可以应用搅拌摩擦焊。先进宽幅翼面壁板结构制造工艺为数控机械加工 和喷丸成型，这样的大型工件整体制造成本很高，目前波音和空客公司正在尝试用搅拌摩擦焊实现小型壁 板的连接，以期降低生产成本和提高制造效率。对于机翼内部数量众多的承力墙结构也用搅拌摩擦焊实现 边框和腹板的连接，从而降低数控加工的时间和提高原材料的使用效率。在新型战斗机的机翼制造中考虑
到机翼油箱的强度和密封要求，现在正在采用搅拌摩擦焊实现厚度７０・姗高强铝合金的连接，以期达到机
翼油箱结构整体制造的目的，但是对结构的疲劳性能提出了严格的要求，目前测试工作正在进行中。
第三，飞机的舱门和口盏的搅拌摩擦焊制造。飞机机体和机翼上含有多个舱门、检修和维护窗口以及 操作口盖，所有机身开口的部位都需要预成型件来增强开口部位的强度和刚性，这些舱门和口盖外形一般 有气动要求，内部往往有复杂的刚性支撑，利用搅拌摩擦焊与超塑成型复合工艺可以实现此类零件的无铆 接头的制造。如飞机舱门、窗口、检修和维护口盖等都可以使用搭接搅拌摩擦焊和搅拌摩擦点焊制造，也 可以使用５坐标复杂搅拌摩擦焊设备实现空间复杂结构的搅拌摩擦焊整体制造。
第四，飞机货舱地板、仪器舱壁板和斜台等型材搅拌摩擦焊制造。大型运输机和客机中的货舱地板、
战斗机的驾驶舱以及仪器舱鼙板等现在的制造工艺一般是铝合金型材结构加搅拌摩擦焊接，这种工艺技术 有助于节省材料和提高生产效率，并且可以大幅度降低制造成本。在国外，美国波音公司Ｃ—１７和Ｃ—１３０ 大型军用运输机的货舱地板、斜台地板和货物滑板等已经开始采用铝合金型材和搅拌摩擦焊实现该类结构 的制造。目前我国正在开发的大型军用运输机的货舱地板和装卸斜台等结构、新一代战斗机的座舱背板、
仪器舱地板以及隔板等也正在开发利用搅拌摩擦焊实现高质量、低成本制造，在该类飞机型材结构制造中，
搅拌摩擦焊可以代替９０％的铆接接头，生产效率可以提高６０％，综合成本可以降低３０％以上。
第五，飞机方向舵等中空夹心结构搅拌摩擦焊。在中小型飞机的中空夹心结构中，尽管复合材料的应 用渐成时尚，但是还有很多产品继续采用低成本的铝合金材料．此类结构的连接工艺已经逐渐采用搅拌摩 擦焊，如尾翼方向舵、腹翼以及襟翼等都可以利用搅拌摩擦焊实现封闭式结构的整体制造。
搅拌摩擦焊在飞机制造中的发展
宇航制造领域的应用需求一直是搅拌摩擦焊技术发展的促进剂。在飞机制造领域搅拌摩擦焊技术的发 展首先是针对高强锅合金材料进行焊接住研究，然后针对飞机平直对接结构、带筋壁板搭接结构和空间曲 线结构等进行了结构适应性研究，另外还针对飞机零件的搅拌摩擦焊工程化应用。在装备技术上一直向着
６９７
自动化、数字化和柔性化发展。
适合于飞机壁板类结构的搅拌摩擦焊，一般采用龙门式搅拌摩擦焊接装备，但是大型结构如果采用传 统的搅拌摩擦焊接技术，需要对产品零件进行刚性固定和支撑，设计制造成本高，难度大。如今，基于普 通搅拌摩擦焊方法发展出了双轴肩自支撑搅拌摩擦焊技术和相关装备，这种技术带有２个相互作用的焊接 轴肩，焊接力在轴肩内部相互作用抵消，焊接过程甚至只需要很小的向前驱动力就可以实现焊接，对设备 而言，可以节省６０％的结构刚性，设计和制造成本大幅度降低。所以针对飞机复杂型面结构产晶，可以利 用五坐标以上的精密数控机床和机器人等来实现搅拌摩擦焊接。有资料报道，空客公司已经利用重型机器 人（承载１０００ｌ【ｇ）实现了３０ｍｍ厚度飞机模拟结构的焊接，可以说，搅拌摩擦焊在飞机大型关键结构中的 应用透出了黎明前的曙光。
随着普通搅拌摩擦焊技术的掌握和成熟，搅拌摩擦焊已经开始衍生出新的技术。如可以应用于飞机短 小结构和复杂空间结构零件制造和装配的搅拌摩擦焊点焊技术就已经发展出摆动点焊技术、回转式点焊技 术以及回填式点焊技术等。中国搅拌摩擦焊中心最新开发了回转式搅拌摩擦点焊接头，该点焊技术可以使 连接强度提高２００％以上，并且可以消除搭接搅拌摩擦焊时的界瓦畸变。初步研究表明普通搅拌摩擦焊点焊 接头（回转半径ｒ＝０ｍｍ）的剪切强度为１．９ｋＮ；当ｒ＝ｌｍｍ时接头的剪切强度为３．６８ｋＮ；当ｒ＝２ｍｍ时接
头的剪切强度为６．７２ｋＮ；连接强度分别增加到回转半径为Ｏ时的１９４％和３５３％。
结束语
新型高性能飞机的研制在制造技术方面促进了搅拌摩擦焊技术在飞机制造中的应用和发展，适合予飞 机不同材料和结构的特点使搅拌摩擦焊演绎出了多种不同的薪型搅拌摩擦焊技术，如搅拌摩擦点焊技术、
双轴肩搅拌摩擦焊技术和函数曲线搅拌摩擦焊技术等，这些技术已经在多种飞机结构中得到工程化应用。
搅拌摩擦焊技术的日渐成熟和发展将逐渐汇入新型飞机制造的主旋律中。
