存储器构成
3
目录
本章包括下列主题：
3.1 简介... 3-2 3.2 控制寄存器... 3-2 3.3 PIC32MX 存储器布局 ... 3-13 3.4 PIC32MX 地址映射 ... 3-15 3.5 总线矩阵... 3-29 3.6 I/O 引脚控制... 3-33 3.7 节能和调试模式下的操作... 3-33 3.8 代码示例... 3-34 3.9 设计技巧... 3-35 3.10 相关应用笔记... 3-36 3.11 版本历史... 3-37
3.1 简介
PIC32MX 单片机提供 4 GB 的统一虚拟存储地址空间。所有存储区 （包括程序存储器、数据存 储器、SFR 和配置寄存器）都位于该地址空间中各自的唯一地址范围内。程序存储器和数据存储 器可以选择划分为用户存储器和内核存储器。此外，数据存储器可以是可执行存储器，允许 PIC32MX 器件从数据存储器执行。
PIC32MX 存储器构成的主要特性包括：
• 32 位固有数据宽度
• 独立的用户模式地址空间和内核模式地址空间
• 灵活的程序闪存存储器分区
• 数据 RAM 可灵活地分为数据空间和程序空间
• 受保护代码的独立引导闪存
• 强大的总线异常处理功能，阻止代码跑飞
• 简单的存储器映射 （通过使用固定映射转换 （Fixed Mapping Translation， FMT）单元）
• 可高速缓存的地址区和不可高速缓存的地址区
3.2 控制寄存器
本节列出了用于为数据和代码设置 RAM 和闪存分区的特殊功能寄存器 （Special Function Register， SFR）（对于用户模式和内核模式）。
以下是可用SFR 的列表：
• BMXCON：配置寄存器
• BMXxxxBA：存储器分区基址寄存器
• BMXDRMSZ：数据 RAM 大小寄存器
• BMXPFMSZ：程序闪存大小寄存器
• BMXBOOTSZ：引导闪存大小寄存器
3.2.1 BMXCON 寄存器
该寄存器用于配置DMA 访问的程序闪存高速缓存功能、总线错误异常、数据 RAM 等待状态和仲 裁模式。
3.2.2 BMXxxxBA 寄存器
这些寄存器用于配置内核模式、用户模式数据和用户模式程序空间在RAM 中的相对基址。
3.2.3 BMXDRMSZ 寄存器
该只读寄存器用于标识数据RAM 的大小 （以字节为单位）。
3.2.4 BMXPFMSZ 寄存器
注： 本系列参考手册章节旨在作为器件数据手册的补充资料，并非适用于所有的 PIC32MX 器件，适用与否取决于具体的器件型号。
请查询具体器件数据手册中 “存储器”章节开始处的注释，以查看本文档是否支 持您当前使用的器件。
器 件 数 据 手 册 和 系 列 参 考 手 册 的 各 章 节 均 可 从 Microchip 网 站 http://www.microchip.com 下载。
存储器构成
3
表
3-1：
存储器构成SFR 汇总
地址
偏移 名称 位
范围 Bit
31/23/15/7 Bit
30/22/14/6 Bit
29/21/13/5 Bit
28/20/12/4 Bit
27/19/11/3 Bit
26/18/10/2 Bit
25/17/9/1 Bit 24/16/8/0
0x2000 BMXCON(1,2,3) 31:24 — — — — — BMXCHEDMA — —
23:16 — — — BMXERRIXI BMXERRICD BMXERRDMA BMXERRDS BMXERRIS
15:8 — — — — — — — —
7:0 — BMXWSDRM — — — BMXARB<2:0>
0x2010 BMXDKPBA(1,2,3) 31:24 — — — — — — — —
23:16 — — — — — — — —
15:8 BMXDKPBA<15:8>
7:0 BMXDKPBA<7:0>
0x2020 BMXDUDBA(1,2,3) 31:24 — — — — — — — —
23:16 — — — — — — — —
15:8 BMXDUDBA<15:8>
7:0 BMXDUDBA<7:0>
0x2030 BMXDUPBA(1,2,3) 31:24 — — — — — — — —
23:16 — — — — — — — —
15:8 BMXDUPBA<15:8>
7:0 BMXDUPBA<7:0>
0x2040 BMXDRMSZ 31:24 BMXDRMSZ<31:24>
23:16 BMXDRMSZ<23:16>
15:8 BMXDRMSZ<15:8>
7:0 BMXDRMSZ<7:0>
0x2050 BMXPUPBA(1,2,3) 31:24 — — — — — — — —
23:16 — — — — BMXPUPBA<19:16>
15:8 BMXPUPBA<15:8>
7:0 BMXPUPBA<7:0>
0x2060 BMXPFMSZ 31:24 BMXPFMSZ<31:24>
23:16 BMXPFMSZ<23:16>
15:8 BMXPFMSZ<15:8>
7:0 BMXPFMSZ<7:0>
0x2070 BMXBOOTSZ 31:24 BMXBOOTSZ<31:24>
23:16 BMXBOOTSZ<23:16>
15:8 BMXBOOTSZ<15:8>
7:0 BMXBOOTSZ<7:0>
图注： — = 未实现，读为 0。地址偏移值以十六进制显示。
注 1： 该寄存器具有关联的清零寄存器，位于0x4字节偏移处。这些清零寄存器的命名方式是在关联寄存器的名称末尾附加CLR（例如，BMXCONCLR）。
向清零寄存器的任意位位置写入 1 时，会将关联寄存器中的有效位清零。对清零寄存器的读操作将被忽略。
2： 该寄存器具有关联的置 1 寄存器，位于 0x8 字节偏移处。这些置 1 寄存器的命名方式是在关联寄存器的名称末尾附加 SET（例如，BMXCONSET）。
向置1 寄存器的任意位位置写入 1 时，会将关联寄存器中的有效位置 1。对置 1 寄存器的读操作将被忽略。
3： 该寄存器具有关联的取反寄存器，位于 0xC 字节偏移处。这些取反寄存器的命名方式是在关联寄存器的名称末尾附加 INV（例如，BMXCONINV）。
向取反寄存器的任意位位置写入 1 时，会将关联寄存器中的有效位取反。对取反寄存器的读操作将被忽略。
寄存器
3-1： BMXCON：总线矩阵配置寄存器
(1,2,3)r-x r-x r-x r-x r-x R/W-0 r-x r-x
— — — — — BMXCHEDMA — —
bit 31 bit 24
r-x r-x r-x R/W-1 R/W-1 R/W-1 R/W-1 R/W-1
— — — BMXERRIXI BMXERRICD BMXERRDMA BMXERRDS BMXERRIS
bit 23 bit 16
r-x r-x r-x r-x r-x r-x r-x r-x
— — — — — — — —
bit 15 bit 8
r-x R/W-1 r-x r-x r-x R/W-0 R/W-0 R/W-0
— BMXWSDRM — — — BMXARB<2:0>
bit 7 bit 0
图注：
R = 可读位 W = 可写位 P = 可编程位 r = 保留位
U = 未实现位 -n = POR 时的值：（0， 1， x = 未知）
bit 31-27 保留：写入 0 ；忽略读操作
bit 26
BMXCHEDMA：DMA 访问 BMX PFM 高速缓存功能位
1 = 对 DMA 访问使能程序 （数据）闪存存储器高速缓存功能 （要求高速缓存使能数据高速缓存）
0 = 对 DMA 访问禁止程序 （数据）闪存存储器高速缓存功能
（命中时仍然从高速缓存进行读取，但未命中时将不更新高速缓存）
bit 25-21 保留：写入 0 ；忽略读操作 bit 20
BMXERRIXI：IXI 总线错误使能位
1 = 对于从 IXI 共用总线启动的非映射地址访问使能总线错误异常 0 = 对于从 IXI 共用总线启动的非映射地址访问禁止总线错误异常 bit 19
BMXERRICD：ICD 调试单元总线错误使能位
1 = 对于从 ICD 启动的非映射地址访问使能总线错误异常 0 = 对于从 ICD 启动的非映射地址访问禁止总线错误异常 bit 18
BMXERRDMA：DMA 总线错误位
1 = 对于从 DMA 启动的非映射地址访问使能总线错误异常 0 = 对于从 DMA 启动的非映射地址访问禁止总线错误异常
bit 17
BMXERRDS：CPU 数据访问总线错误位 （在 DEBUG （调试）模式下禁止）
1 = 对于从 CPU 数据访问启动的非映射地址访问使能总线错误异常 0 = 对于从 CPU 数据访问启动的非映射地址访问禁止总线错误异常
bit 16
BMXERRIS：CPU 指令访问总线错误位 （在 DEBUG （调试）模式下禁止）
1 = 对于从 CPU 指令访问启动的非映射地址访问使能总线错误异常 0 = 对于从 CPU 指令访问启动的非映射地址访问禁止总线错误异常
注
1： 该寄存器具有关联的清零寄存器 （BMXCONCLR），位于 0x4 字节偏移处。向清零寄存器的任意位位置写
入 1 时，会将关联寄存器中的有效位清零。对清零寄存器的读操作将被忽略。存储器构成
3
bit 15-7 保留：写入 0 ；忽略读操作
bit 6
BMXWSDRM：数据 RAM 的 CPU 指令或数据访问等待状态位
1 = 来自 CPU 的数据 RAM 访问具有 1 个等待状态用于建立地址 0 = 来自 CPU 的数据 RAM 访问具有 0 个等待状态用于建立地址 bit 5-3 保留：写入 0 ；忽略读操作bit 2-0
BMXARB<2:0>：总线矩阵仲裁模式位
111...011 = 保留 （使用这些配置模式将产生未定义的行为）
010 = 仲裁模式 2
001 = 仲裁模式 1 （默认值）
000 = 仲裁模式 0
寄存器
3-1： BMXCON：总线矩阵配置寄存器
(1,2,3)（续）注
1： 该寄存器具有关联的清零寄存器 （BMXCONCLR），位于 0x4 字节偏移处。向清零寄存器的任意位位置写
入 1 时，会将关联寄存器中的有效位清零。对清零寄存器的读操作将被忽略。2： 该寄存器具有关联的置 1 寄存器 （BMXCONSET），位于 0x8 字节偏移处。向置 1 寄存器的任意位位置写
入 1 时，会将关联寄存器中的有效位置 1。对置 1 寄存器的读操作将被忽略。3： 该寄存器具有关联的取反寄存器 （BMXCONINV），位于 0xC 字节偏移处。向取反寄存器的任意位位置写
入 1 时，会将关联寄存器中的有效位取反。对取反寄存器的读操作将被忽略。寄存器
3-2： BMXDKPBA：数据 RAM 内核程序基址寄存器
(1,2,3,4,5)r-x r-x r-x r-x r-x r-x r-x r-x
— — — — — — — —
bit 31 bit 24
r-x r-x r-x r-x r-x r-x r-x r-x
— — — — — — — —
bit 23 bit 16
R/W-0 R/W-0 R/W-0 R/W-0 R/W-0 R-0 R-0 R-0
BMXDKPBA<15:8>
bit 15 bit 8
R-0 R-0 R-0 R-0 R-0 R-0 R-0 R-0
BMXDKPBA<7:0>
bit 7 bit 0
图注：
R = 可读位 W = 可写位 P = 可编程位 r = 保留位
U = 未实现位 -n = POR 时的值：（0， 1， x = 未知）
bit 31-16 保留：写入 0 ；忽略读操作
bit 15-11
BMXDKPBA<15:11>：DRM 内核程序基址位
非零时，该值选择内核程序空间在RAM 中的相对基址 bit 10-0
BMXDKPBA<10:0>：只读位
值总是为 0，这会强制设置 2 KB 的递增量
注
1： 该寄存器具有关联的清零寄存器（BMXDKPBACLR），位于 0x4 字节偏移处。向清零寄存器的任意位位置
写入 1 时，会将关联寄存器中的有效位清零。对清零寄存器的读操作将被忽略。2： 该寄存器具有关联的置 1 寄存器 （BMXDKPBASET），位于 0x8 字节偏移处。向置 1 寄存器的任意位位置
写入 1 时，会将关联寄存器中的有效位置 1。对置 1 寄存器的读操作将被忽略。3： 该寄存器具有关联的取反寄存器（BMXDKPBAINV），位于 0xC 字节偏移处。向取反寄存器的任意位位置
写入 1 时，会将关联寄存器中的有效位取反。对取反寄存器的读操作将被忽略。4： 复位时，该寄存器中的值被强制为 0，从而使整个 RAM 分配为内核模式数据使用。
5： 该寄存器中的值必须小于或等于 BMXDRMSZ。
存储器构成
3
寄存器
3-3： BMXDUDBA：数据 RAM 用户数据基址寄存器
(1,2,3,4,5)r-x r-x r-x r-x r-x r-x r-x r-x
— — — — — — — —
bit 31 bit 24
r-x r-x r-x r-x r-x r-x r-x r-x
— — — — — — — —
bit 23 bit 16
R/W-0 R/W-0 R/W-0 R/W-0 R/W-0 R-0 R-0 R-0
BMXDUDBA<15:8>
bit 15 bit 8
R-0 R-0 R-0 R-0 R-0 R-0 R-0 R-0
BMXDUDBA<7:0>
bit 7 bit 0
图注：
R = 可读位 W = 可写位 P = 可编程位 r = 保留位
U = 未实现位 -n = POR 时的值：（0， 1， x = 未知）
bit 31-16 保留：写入 0 ；忽略读操作
bit 15-11
BMXDUDBA<15:11>：DRM 用户数据基址位
非零时，该值选择用户模式数据空间在RAM 中的相对基址 注： 如果非零，该值必须大于BMXDKPBA。
bit 10-0
BMXDUDBA<10:0>：只读位
值总是为 0，这会强制设置 2 KB 的递增量
注
1： 该寄存器具有关联的清零寄存器 （BMXDUDBACLR），位于 0x4 字节偏移处。向清零寄存器的任意位位置
写入 1 时，会将关联寄存器中的有效位清零。对清零寄存器的读操作将被忽略。2： 该寄存器具有关联的置 1 寄存器 （BMXDUDBASET），位于 0x8 字节偏移处。向置 1 寄存器的任意位位置
写入 1 时，会将关联寄存器中的有效位置 1。对置 1 寄存器的读操作将被忽略。3： 该寄存器具有关联的取反寄存器（BMXDUDBAINV），位于 0xC 字节偏移处。向取反寄存器的任意位位置
写入 1 时，会将关联寄存器中的有效位取反。对取反寄存器的读操作将被忽略。4： 复位时，该寄存器中的值被强制为 0，从而使整个 RAM 分配为内核模式数据使用。
5： 该寄存器中的值必须小于或等于 BMXDRMSZ。
寄存器
3-4： BMXDUPBA：数据 RAM 用户程序基址寄存器
(1,2,3,4,5)r-x r-x r-x r-x r-x r-x r-x r-x
— — — — — — — —
bit 31 bit 24
r-x r-x r-x r-x r-x r-x r-x r-x
— — — — — — — —
bit 23 bit 16
R/W-0 R/W-0 R/W-0 R/W-0 R/W-0 R-0 R-0 R-0
BMXDUPBA<15:8>
bit 15 bit 8
R-0 R-0 R-0 R-0 R-0 R-0 R-0 R-0
sBMXDUPBA<7:0>
bit 7 bit 0
图注：
R = 可读位 W = 可写位 P = 可编程位 r = 保留位
U = 未实现位 -n = POR 时的值：（0， 1， x = 未知）
bit 31-16 保留：写入 0 ；忽略读操作
bit 15-11
BMXDUPBA<15:11>：DRM 用户程序基址位
非零时，该值选择用户模式程序空间在RAM 中的相对基址 注： 如果非零，BMXDUPBA 必须大于 BMXDUDBA。
bit 10-0
BMXDUPBA<10:0>：只读位
值总是为 0，这会强制设置 2 KB 的递增量
注
1： 该寄存器具有关联的清零寄存器 （BMXDUPBACLR），位于 0x4 字节偏移处。向清零寄存器的任意位位置
写入 1 时，会将关联寄存器中的有效位清零。对清零寄存器的读操作将被忽略。2： 该寄存器具有关联的置 1 寄存器 （BMXDUPBASET），位于 0x8 字节偏移处。向置 1 寄存器的任意位位置
写入 1 时，会将关联寄存器中的有效位置 1。对置 1 寄存器的读操作将被忽略。3： 该寄存器具有关联的取反寄存器（BMXDUPBAINV），位于 0xC 字节偏移处。向取反寄存器的任意位位置
写入 1 时，会将关联寄存器中的有效位取反。对取反寄存器的读操作将被忽略。4： 复位时，该寄存器中的值被强制为 0，从而使整个 RAM 分配为内核模式数据使用。
5： 该寄存器中的值必须小于或等于 BMXDRMSZ。
存储器构成
3
寄存器
3-5： BMXDRMSZ：数据 RAM 大小寄存器
R R R R R R R R
BMXDRMSZ<31:24>
bit 31 bit 24
R R R R R R R R
BMXDRMSZ<23:16>
bit 23 bit 16
R R R R R R R R
BMXDRMSZ<15:8>
bit 15 bit 8
R R R R R R R R
BMXDRMSZ<7:0>
bit 7 bit 0
图注：
R = 可读位 W = 可写位 P = 可编程位 r = 保留位
U = 未实现位 -n = POR 时的值：（0， 1， x = 未知）
bit 31-0
BMXDRMSZ<31:0>： 数据 RAM 存储器 （DRM）大小位
以字节为单位指示数据RAM 大小的静态值：0x00002000 = 器件具有 8 KB 的 RAM 0x00004000 = 器件具有 16 KB 的 RAM 0x00008000 = 器件具有 32 KB 的 RAM 0x00010000 = 器件具有 64 KB 的 RAM 0x00020000 = 器件具有 128 KB 的 RAM
寄存器
3-6： BMXPUPBA：程序闪存 （PFM）用户程序基址寄存器
(1,2,3,4,5)r-x r-x r-x r-x r-x r-x r-x r-x
— — — — — — — —
bit 31 bit 24
r-x r-x r-x r-x R/W-0 R/W-0 R/W-0 R/W-0
— — — — BMXPUPBA<19:16>
bit 23 bit 16
R/W-0 R/W-0 R/W-0 R/W-0 R/W-0 R-0 R-0 R-0
BMXPUPBA<15:8>
bit 15 bit 8
R-0 R-0 R-0 R-0 R-0 R-0 R-0 R-0
BMXPUPBA<7:0>
bit 7 bit 0
图注：
R = 可读位 W = 可写位 P = 可编程位 r = 保留位
U = 未实现位 -n = POR 时的值：（0， 1， x = 未知）
bit 31-20 保留：写入 0 ；忽略读操作
bit 19-11
BMXPUPBA<19:11>：程序闪存 （PFM）用户程序基址位
bit 10-0BMXPUPBA<10:0>：只读位
值总是为 0，这会强制设置 2 KB 的递增量
注
1： 该寄存器具有关联的清零寄存器（BMXPUPBACLR），位于 0x4 字节偏移处。向清零寄存器的任意位位置
写入 1 时，会将关联寄存器中的有效位清零。对清零寄存器的读操作将被忽略。2： 该寄存器具有关联的置 1 寄存器 （BMXPUPPBASET），位于 0x8 字节偏移处。向置 1 寄存器的任意位位置
写入 1 时，会将关联寄存器中的有效位置 1。对置 1 寄存器的读操作将被忽略。3： 该寄存器具有关联的取反寄存器（BMXPUPBAINV），位于 0xC 字节偏移处。向取反寄存器的任意位位置
写入 1 时，会将关联寄存器中的有效位取反。对取反寄存器的读操作将被忽略。4： 复位时，该寄存器中的值被强制为 0，从而使整个 RAM 分配为内核模式程序使用。
5： 该寄存器中的值必须小于或等于 BMXPFMSZ。
存储器构成
3
寄存器
3-7： BMXPFMSZ：程序闪存 （PFM）大小寄存器
R R R R R R R R
BMXPFMSZ<31:24>
bit 31 bit 24
R R R R R R R R
BMXPFMSZ<23:16>
bit 23 bit 16
R R R R R R R R
BMXPFMSZ<15:8>
bit 15 bit 8
R R R R R R R R
BMXPFMSZ<7:0>
bit 7 bit 0
图注：
R = 可读位 W = 可写位 P = 可编程位 r = 保留位
U = 未实现位 -n = POR 时的值：（0， 1， x = 未知）
bit 31-0
BMXPFMSZ<31:0>： 程序闪存存储器 （PFM）大小位
以字节为单位指示PFM 大小的静态值：0x00008000 = 器件具有 32 KB 的闪存 0x00010000 = 器件具有 64 KB 的闪存 0x00020000 = 器件具有 128 KB 的闪存 0x00040000 = 器件具有 256 KB 的闪存 0x00080000 = 器件具有 512 KB 的闪存
寄存器
3-8： BMXBOOTSZ：引导闪存 （IFM）大小寄存器
R R R R R R R R
BMXBOOTSZ<31:24>
bit 31 bit 24
R R R R R R R R
BMXBOOTSZ<23:16>
bit 23 bit 16
R R R R R R R R
BMXBOOTSZ<15:8>
bit 15 bit 8
R R R R R R R R
BMXBOOTSZ<7:0>
bit 7 bit 0
图注：
R = 可读位 W = 可写位 P = 可编程位 r = 保留位
U = 未实现位 -n = POR 时的值：（0， 1， x = 未知）
bit 31-0
BMXBOOTSZ<31:0>： 引导闪存存储器 （BFM）大小位
以字节为单位指示引导PFM 大小的静态值：0x00003000 = 器件具有 12 KB 的引导闪存
存储器构成
3
3.3 PIC32MX 存储器布局
PIC32MX 单片机实现了两个地址空间：虚拟地址空间和物理地址空间。所有硬件资源 （例如程 序存储器、数据存储器和外设）都位于各自相关的物理地址范围内。虚拟地址专供 CPU 取指和 执行指令使用。物理地址供外设 （例如不通过CPU，独立访问存储器的 DMA 和闪存控制器）使 用。
图
3-1：
虚拟与物理固定存储器的映射虚拟存储器映射 物理存储器映射
0xFFFFFFFF
0xC0000000
0xBFC00000
0xBF800000
0xAFFFFFFF
0xA0000000
0x9FC00000
0x9D000000 0x8FFFFFFF
0x80000000
0x7F000000 0xBD000000
0x7D000000+
BMXPUPBA 0x0FFFFFFF 0x00000000
0xFFFFFFFF
0xBF000000 +BMXDUBA
0xBD000000 +BMXPUPBA
0x4FFFFFFF
0x40000000
0x1FC00000
0x1F800000
0x1D000000
0x0FFFFFFF BMXDUDBA
0x00000000 内部引导闪存
内部外设
内部程序闪存
保留 内部RAM
内部引导闪存
内部程序闪存
保留
内部RAM
内部RAM
（用户分区）
程序闪存
（用户分区）
保留
内部RAM
（用户分区）
内部闪存
（用户分区）
保留
内部引导闪存
内部外设
内部程序闪存
保留
内部RAM
KSEG2/KSEG3KSEG1KSEG0USEG/KUSEG
整个4 GB 虚拟地址空间分为两个基本区域：用户空间和内核空间。来自用户模式地址段的低 2 GB 空间称为USEG/KUSEG。用户模式应用程序必须驻留在 USEG 段，并在其中执行。USEG 段也 可供所有内核模式应用程序使用，所以它也称为 KUSEG——指示它可同时用于用户模式和内核 模式。在用户模式下工作时，必须配置总线矩阵，使部分闪存和数据存储器在USEG/KUSEG 段 中可用。更多详细信息，请参见第
3.4 节 “PIC32MX 地址映射”。
图
3-2：
用户/ 内核地址段
虚拟地址空间的高2 GB 构成仅限内核模式使用的空间。内核空间分为 4 个各为 512 MB 的地址 段：KSEG0、 KSEG1、 KSEG2 和 KSEG3。仅内核模式应用程序可以访问内核存储空间。内核 空间包括所有外设寄存器。因此，仅内核模式应用程序可以监视和操作外设。只有 KSEG0 和 KSEG1 段指向真正的存储器资源。如 MIPS 文档所介绍，地址段 KSEG2 可供 EJTAG 探针调试 器使用 （请参见EJTAG 规范）。 PIC32MX 仅使用 KSEG0 和 KSEG1 段。可通过 KSEG0 或 KSEG1 访问引导闪存存储器 （BFM）、程序闪存存储器 （PFM）、数据 RAM 存储器 （DRM）
和外设SFR。
固定映射转换 （FMT）单元可以将存储器地址段转换为相应的物理地址区域。图 3-1 显示了 PIC32MX 内核在虚拟地址空间和物理地址空间之间实现的固定映射方案。虚拟存储器地址段也 可以进行高速缓存，前提是器件上提供了高速缓存模块。请注意，KSEG1 存储器地址段是不可 高速缓存的，而KSEG0 和 USEG/KUSEG 是可高速缓存的。
存储器地址段的映射取决于CPU 错误级别 （通过 CPU 状态寄存器中的 ERL 位设置）。错误级 别由CPU 在发生复位、软复位或 NMI 时设置 （ERL = 1）。在该模式下，处理器运行于内核模 式，USEG/KUSEG 被视为非映射和非高速缓存区，图 3-1 中的映射不适用。该模式可与使用基 于TLB 的 MMU 的其他 MIPS 处理器内核保持兼容。 C 语言启动代码会将 ERL 位清零，从而当 应用程序软件启动时，会看到虚拟存储器到物理存储器的正确映射，如图3-1 所示。
地址段KSEG0 和 KSEG1 总是转换为物理地址 0x0。通过这种转换安排， CPU 可以通过两个独 立的虚拟地址访问相同的物理地址：一个是通过KSEG0，另一个是通过 KSEG1。因此，应用程 序可以选择以高速缓存或非高速缓存的方式执行同一段代码。更多详细信息，请参见第
4 章
“预取高速缓存模块”（DS61119）。只有通过 KSEG1 段才可访问片上外设（非高速缓存访问）。
内核 地址段
（KSEG0,1,2,3）
用户/ 内核 地址段
（USEG/KUSEG）
0xFFFFFFFF
0x80000000 0x7FFFFFFF
0x00000000
存储器构成
3
3.4 PIC32MX 地址映射
程序闪存存储器分为内核分区和用户分区。内核程序闪存空间从物理地址0x1D000000 处开始，
而用户程序闪存空间则从物理地址0xBD000000 + BMXPUDBA 寄存器值处开始。类似地，内部 RAM 也分为内核分区和用户分区。内核 RAM 空间从物理地址 0x00000000 处开始，而用户 RAM 空间则从物理地址0xBF000000 + BMXDUDBA 寄存器值处开始。默认情况下，全部闪存和 RAM 仅映射到内核模式应用程序。
请注意，BMXxxxBA 寄存器设置必须与目标软件应用程序的存储器模型匹配。如果链接的代码与 寄存器值不匹配，则程序可能无法运行，并可能在启动时产生总线错误异常。
3.4.1 虚拟地址与物理地址的转换计算
要将内核地址 （KSEG0 或 KSEG1）转换为物理地址，需要使用 0x1FFFFFFF 对虚拟地址执行
“按位与”运算：
• 物理地址 = 虚拟地址 & 0x1FFFFFFF
要将物理地址转换为KSEG0 虚拟地址，需要使用 0x80000000 对物理地址执行“按位或”运算：
• KSEG0 虚拟地址 = 物理地址 | 0x80000000
要将物理地址转换为KSEG1 虚拟地址，需要使用 0xA0000000 对物理地址执行“按位或”运算：
• KSEG1 虚拟地址 = 物理地址 | 0xA0000000
要从KSEG0 虚拟地址转换为 KSEG1 虚拟地址，需要使用 0x20000000 对 KSEG0 虚拟地址执行
“按位或”运算：
• KSEG1 虚拟地址 = KSEG0 虚拟地址 | 0x20000000
注： 程序闪存存储器不能通过其地址映射进行写操作。对PFM 地址范围的写操作会导致 总线错误异常。

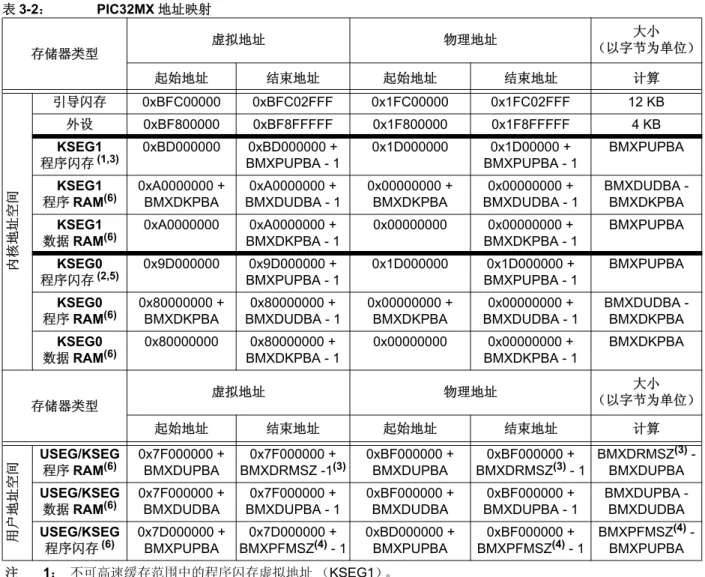

表
3-2： PIC32MX 地址映射
存储器类型
虚拟地址 物理地址 大小
（以字节为单位）
起始地址 结束地址 起始地址 结束地址 计算
内核地址空间
引导闪存 0xBFC00000 0xBFC02FFF 0x1FC00000 0x1FC02FFF 12 KB 外设 0xBF800000 0xBF8FFFFF 0x1F800000 0x1F8FFFFF 4 KB
KSEG1
程序闪存(1,3)
0xBD000000 0xBD000000 + BMXPUPBA - 1
0x1D000000 0x1D00000 + BMXPUPBA - 1
BMXPUPBA
KSEG1
程序RAM
(6)0xA0000000 + BMXDKPBA
0xA0000000 + BMXDUDBA - 1
0x00000000 + BMXDKPBA
0x00000000 + BMXDUDBA - 1
BMXDUDBA - BMXDKPBA
KSEG1
数据
RAM
(6)0xA0000000 0xA0000000 + BMXDKPBA - 1
0x00000000 0x00000000 + BMXDKPBA - 1
BMXPUPBA
KSEG0
程序闪存(2,5)0x9D000000 0x9D000000 + BMXPUPBA - 1
0x1D000000 0x1D000000 + BMXPUPBA - 1
BMXPUPBA
KSEG0
程序RAM
(6)0x80000000 + BMXDKPBA
0x80000000 + BMXDUDBA - 1
0x00000000 + BMXDKPBA
0x00000000 + BMXDUDBA - 1
BMXDUDBA - BMXDKPBA
KSEG0
数据
RAM
(6)0x80000000 0x80000000 + BMXDKPBA - 1
0x00000000 0x00000000 + BMXDKPBA - 1
BMXDKPBA
存储器类型
虚拟地址 物理地址 大小
（以字节为单位）
起始地址 结束地址 起始地址 结束地址 计算
用户地址空间
USEG/KSEG
程序RAM
(6)0x7F000000 + BMXDUPBA
0x7F000000 + BMXDRMSZ -1(3)
0xBF000000 + BMXDUPBA
0xBF000000 + BMXDRMSZ(3) - 1
BMXDRMSZ(3) - BMXDUPBA
USEG/KSEG
数据
RAM
(6)0x7F000000 + BMXDUDBA
0x7F000000 + BMXDUPBA - 1
0xBF000000 + BMXDUDBA
0xBF000000 + BMXDUPBA - 1
BMXDUPBA - BMXDUDBA
USEG/KSEG
程序闪存(6)
0x7D000000 + BMXPUPBA
0x7D000000 + BMXPFMSZ(4) - 1
0xBD000000 + BMXPUPBA
0xBF000000 + BMXPFMSZ(4) - 1
BMXPFMSZ(4) - BMXPUPBA 注
1： 不可高速缓存范围中的程序闪存虚拟地址 （KSEG1）。
2： 可高速缓存和可预取范围中的程序闪存虚拟地址 （KSEG0）。
3： RAM 大小会因 PIC32MX 器件型号而异。
4： 闪存大小会因 PIC32MX 器件型号而异。
5： 当 BMXPUPBA 寄存器为 0 时，所有程序闪存均分配给内核模式的程序使用。这是复位时的默认值。
6： 当 BMXDUDBA、 BMXDUPBA 或 BMXDKPBA 寄存器为 0 时，所有 RAM 均分配给内核模式程序使用。这
是复位时的默认值。存储器构成
3
3.4.2 程序闪存存储器分区
程序闪存存储器可以划分为用户和内核模式程序，如图3-1 所示。
在复位时，用户模式分区不存在 （BMXPUPBA 初始化为 0）。整个程序闪存存储器映射到从虚 拟地址KSEG1：0xBD000000 （或 KSEG0：0x9D000000）开始的内核模式程序空间。要为用 户模式程序设置分区，请按以下方式初始化BMXPUPBA：
• BMXPUPBA = BMXPFMSZ – USER_FLASH_PGM_SZ
USER_FLASH_PGM_SZ 是用户模式程序的分区大小。BMXPFMSZ 是包含程序闪存存储器总容 量的矩阵寄存器。
示例：
• 假设 PIC32MX 器件具有 512 KB 的闪存， BMXPFMSZ 将包含 0x00080000。
• 要创建 20 KB （0x5000）的用户闪存程序分区：
• BMXPUPBA = 0x80000 - 0x5000 = 0x7B000
用户闪存的大小将为20K，留给内核闪存的大小将为 512 KB – 20 KB = 492 KB。
用户闪存分区将从0x7D07B000 扩展至 0x7D07FFFF （虚拟地址）。
内核模式分区总是从KSEG1：0xBD000000 或 KSEG0：0x9D000000 处开始。在以上示例中，
内核分区将从0xBD000000 扩展至 0xBD07AFFF （大小为 492 KB）。
图
3-3：
闪存分区3.4.3 RAM 分区
RAM 存储器可以分为 4 个分区。它们是：
• 内核数据
• 内核程序
• 用户数据
• 用户程序
为了从数据RAM 中执行代码，必须定义内核或用户程序分区。在上电复位 （Power-on Reset，
POR）时，整个数据 RAM 分配给内核数据分区。该分区总是从数据 RAM 基址处开始。详情请 参见图3-4。
注
1： 为了对 RAM 进行正确分区，必须设定以下所有寄存器：BMXDKPBA、BMXDUDBA
和BMXDUPBA。注 1： 内核闪存大小 = BMXPUPBA
2： 用户闪存大小 = BMXPFMSZ-BMXPUPBA 3： 如果 BMXPUPBA 为 0，那么：
内核闪存大小 = BMXPFMSZ （即，全部闪存）
用户闪存大小 = 0
物理地址
0x1D000000 虚拟地址
KSEG0：0x9D000000 +BMXPUPBA +BMXPUPBA KSEG1：0xBD000000
KSEG0：0x9D000000 KSEG1：0xBD000000
0x7D000000+
BMXPUPBA
0x00000000
0xBD000000+
BMXPUPBA
程序闪存大小(1)用户闪存大小(2)
闪存分区 内核程序的
（KSEG 0/1）
用户程序的 可选闪存分区
（USEG/KUSEG）
存储器构成
3
图
3-4： RAM 分区
注 1： 内核数据 RAM 大小 = BMXDKPBA
2： 内核程序 RAM 大小 = BMXDUDBA - BMXDKPBA 3： 用户数据 RAM 大小 = BMXDUPBA - BMXDUDBA 4： 用户程序 RAM 大小 = BMXDRMSZ - BMXDUPBA
5： 如果 BMXDKPBA、 BMXDUDBA 或 BMXDUPBA 为 0，那么：
内核数据RAM 大小 = BMXDRMSZ （即，全部 RAM）
内核程序RAM 大小 = 0 用户数据RAM 大小 = 0 用户程序RAM 大小 = 0
物理地址
0x00000000 虚拟地址
KSEG0：0x80000000 +BMXDUDBA +BMXDUDBA KSEG1：0xA0000000
KSEG0：0x80000000 KSEG1：0xA0000000
0x7F000000 +BMXDUPBA
0x00000000
0xBF000000 +BMXDUPBA
内核程序用户程序
内核程序分区可选 KSEG 0/1
内核数据分区 KSEG 0/1 +BMXDKPBA
+BMXDKPBA
KSEG0：0x80000000 KSEG1：0xA0000000
0x7F000000 +BMXDUDBA
+BMXDUDBA
0x00000000
0x00000000
0xBF000000 +BMXDKPBA
+BMXDUDBA
内核数据用户数据
可选 用户程序RAM 分区
（USEG/KUSEG）
可选 用户RAM 分区
（USEG/KUSEG）
RAM大小(2) RAM大小(1) RAM大小(4) RAM大小(3)
3.4.3.1
内核数据RAM 分区
内核数据RAM 分区位于虚拟地址 KSEG0：0x80000000 和 KSEG1：0xA0000000 处。它总为可 用，不能禁止。
请注意，如果BMXDKPBA、BMXDUDBA 或 BMXDUPBA 寄存器中的任一寄存器为 0，那么整个 RAM 将分配给内核数据 RAM （即，内核数据 RAM 分区的大小由 BMXDRMSZ 寄存器值指定；
请参见图3-5）。否则，内核数据 RAM 分区的大小由 BMXDKPBA 寄存器值指定 （见图 3-6）。
内核数据RAM 分区在复位时就存在，占用所有可用 RAM，因为 BMXDKPBA、 BMXDUDBA 和 BMXDUPBA 寄存器在每次复位时总是默认设为 0。
图
3-5：
当BMXDKPBA、 BMXDUDBA 或 BMXDUPBA = 0 时的 RAM 分区
注： 内核数据RAM 大小 = BMXDRMSZ
物理地址 虚拟地址
内核数据RAM 分区 KSEG0/1
KSEG0：0x80000000 KSEG1：0xA0000000
BMXDRMSZ
内核数据RAM大小
存储器构成
3
图
3-6：
内核数据RAM 分区
注 1： 内核数据 RAM 大小 = BMXDKPBA。
2： 寄存器 BMXDKPBA、 BMXDUDBA 或 BMXDUPBA 均不为 0。
物理地址 虚拟地址
BMXDRMSZ
其他数据RAM 分区
内核数据RAM 分区 KSEG0/KSEG1
内核数据RAM大小(1) KSEG0：0x80000000
KSEG1：0xA0000000 +BMXDKPBA
+BMXDKPBA
KSEG0：0x80000000 KSEG1：0xA0000000
3.4.3.2
内核程序RAM 分区
如果需要在内核模式下从数据RAM 中执行代码，则需要内核程序 RAM 分区。
该分区从KSEG0：0x80000000 + BMXDKPBA （KSEG1：0xA0000000 + BMXDKPBA）处开 始，其大小由BMXDUDBA - BMXDKPBA 指定。请参见图 3-7。
内核程序RAM 分区在复位时不存在，因为 BMXDKPBA 和 BMXDUDBA 寄存器在复位时默认设 为 0。
图
3-7：
内核程序RAM 分区
注 1： 内核程序 RAM 大小 = BMXDUDBA - BMXDKPBA。
2： BMXDKPBA、 BMXDUDBA 或 BMXDUPBA 均不为 0。
物理地址 虚拟地址
BMXDRMSZ
用户数据RAM 分区
内核程序RAM 分区 KSEG 0/1
内核数据RAM 分区 KSEG0/KSEG1
内核程序RAM大小(1)内核数据RAM大小
KSEG0：0x80000000
KSEG1：0xA0000000 +BMXDKPBA
+BMXDKPBA KSEG0：0x80000000
KSEG1：0xA0000000 +BMXDUDBA
+BMXDUDBA
KSEG1：0xA0000000 KSEG0：0x80000000
存储器构成
3
3.4.3.3
用户数据RAM 分区
对于用户模式应用程序，需要处于RAM 中的用户模式数据分区。该分区从地址 0x7F000000 + BMXDUDBA 处开始，其大小由 BMXDUPBA - BMXDUDBA 指定 （见图 3-8）。
用户数据RAM 分区在复位时不存在，因为 BMXDUDBA 和 BMXDUPBA 寄存器在复位时默认设 为 0。
图
3-8：
用户数据RAM 分区
注 1： 用户数据 RAM 大小 = BMXDUPBA - BMXDUDBA。
2： 寄存器 BMXDKPBA、 BMXDUDBA 或 BMXDUPBA 均不为 0。
虚拟地址 物理地址
BMXDRMSZ
用户程序RAM 分区
用户数据RAM 分区
用户数据RAM大小(1)
0x7F000000 +BMXDUDBA 0x7F000000 +BMXDUPBA
3.4.3.4
用户程序RAM 分区
如果需要在用户模式下从数据RAM 中执行代码，则需要处于数据 RAM 中的用户程序分区。该分 区从地址0x7F000000 + BMXDUPBA 处开始，其大小由 BMXDRMSZ - BMXDUPBA 指定。请参 见图3-9。
用户程序RAM 分区在复位时不存在，因为 BMXDUPBA 寄存器在复位时默认设为 0。
图
3-9：
用户程序RAM 分区
注 1： 用户程序 RAM 大小 = BMXDRMSZ - BMXDUPBA。
2： 寄存器 BMXDKPBA、 BMXDUDBA 或 BMXDUPBA 均不为 0。
虚拟地址 物理地址
BMXDRMSZ
用户程序RAM 分区
用户数据RAM 分区
用户程序RAM大小(1)
0x7F000000 +BMXDUDBA 0x7F000000 +BMXDUPBA
存储器构成
3
3.4.3.5 RAM 分区示例
本节提供了以下RAM 分区实例：• RAM 划分为内核数据分区
• RAM 划分为内核数据和内核程序分区
• RAM 划分为内核数据和用户数据分区
• RAM 划分为内核数据、内核程序和用户数据分区
• RAM 划分为内核数据、内核程序、用户数据和用户程序分区 例
1. RAM 划分为内核数据分区
整个 RAM 在复位后会被划分为内核数据 RAM 分区。无需任何其他编程操作。 BMXDKPBA、
BMXDUDBA 或 BMXDUPBA 寄存器设置为 0 时，可以将整个 RAM 空间划分为内核数据分区（见 图3-5）。
例
2. RAM 划分为内核数据和内核程序分区
对于该示例，假设PIC32MX 器件上的可用 RAM 为 32 KB ；其中，需要 8 KB 内核数据 RAM 和 24 KB 内核程序 RAM。在该示例中，用户数据 RAM 和用户程序 RAM 的大小设置为 0。
请注意，内核数据RAM 分区总是必需的。详情请参见图 3-10。
寄存器的值如下：
• BMXDRMSZ = 0x00008000 （只读值）
• BMXDKPBA = 0x00002000 （即， 8 KB 内核数据）
• BMXDUDBA = 0x00008000 （即， 0x6000 内核程序）
• BMXDUPBA = 0x00008000 （即，用户数据大小 = 0，用户程序大小 = 0）
图
3-10： 8 KB 内核数据和 16 KB 内核程序的 RAM 分区
BMXDKPBA = 0x2000 BMXDUDBA = 0x8000
虚拟地址 物理地址
BMXDRMSZ
内核数据RAM 分区 内核程序RAM 分区
内核程序RAM大小
= 0x80000000
+BMXDKPBA KSEG0：0x80008000 +BMXDUDBA
内核数据RAM大小
= 0x00008000
KSEG 0/1 24 KB
KSEG 0/1 8 KB
= 0x80000000 KSEG0：0x80002000
KSEG0：0x80000000
例
3. RAM 划分为内核数据和用户数据分区
对于该示例，假设PIC32MX 器件上的可用 RAM 为 32 KB ；其中，需要 16 KB 内核数据 RAM 和16 KB 用户数据 RAM。在该示例中，内核程序 RAM 和用户程序 RAM 的大小设置为 0。详情 请参见图3-11。
寄存器的值如下：
• BMXDRMSZ = 0x00008000 （只读值）
• BMXDKPBA = 0x00004000 （即， 16 KB 内核数据）
• BMXDUDBA = 0x00004000 （即， 0 内核程序）
• BMXDUPBA = 0x00008000 （即，用户数据大小 = 16 KB，用户程序大小 = 0）
图
3-11： 16 KB 内核数据和 16 KB 用户数据的 RAM 分区
BMXDKPBA = 0x4000 BMXDUDBA = 0x4000 BMXDUPBA = 0x8000
注： 图中仅显示了KSEG0 地址。对于 KSEG1 地址，起始地址为 0xA0000000。
虚拟地址 物理地址
KSEG0：0x80004000
= 0x80000000 +BMXDKPBA
KSEG0：0x80000000
0x7F008000
= 0x7F000000 +BMXDUPBA
0x00000000
内核数据RAM大小用户数据RAM大小
用户数据RAM 16 KB 内核数据RAM
16 KB
0x7F004000
= 0x7F000000 +BMXDUDBA
存储器构成
3
例
4. RAM 划分为内核数据、内核程序和用户数据分区
对于该示例，假设PIC32MX 器件上的可用 RAM 为 32 KB ；其中，需要 4 KB 内核数据 RAM、6 KB 内核程序RAM 和 22 KB 用户数据 RAM。在该示例中，用户程序 RAM 的大小设置为 0。详情请 参见图3-12。
寄存器的值如下：
• BMXDRMSZ = 0x00008000 （只读值）
• BMXDKPBA = 0x00001000 （即， 4 KB 内核数据）
• BMXDUDBA = 0x00002800 （即， 6 KB 内核程序）
• BMXDUPBA = 0x00008000 （即，用户数据大小 = 22 KB，用户程序大小 = 0）
图
3-12： 4 KB 内核数据、 6 KB 内核程序和 22 KB 用户数据的 RAM 分区
BMXDKPBA = 0x1000 BMXDUDBA = 0x2800 BMXDUPBA = 0x8000
注： 图中仅显示了KSEG0 地址。对于 KSEG1 地址，起始地址为 0xA0000000。
虚拟地址 物理地址
KSEG0：0x80002800
= 0x80000000 +BMXDUDBA
KSEG0：0x80000000
0x7F008000
= 0x7F000000 +BMXDUPBA
0x00000000
内核数据用户数据RAM大小
用户数据RAM 22 KB 内核程序RAM
6 KB
0x7F002800
= 0x7F000000 +BMXDUDBA
内核数据RAM 4 KB
内核程序 RAM大小 RAM大小
KSEG0：0x80001000
= 0x80000000 +BMXDKPBA
例
5. RAM 划分为内核数据、内核程序、用户数据和用户程序分区
对于该示例，假设PIC32MX 器件上的可用 RAM 为 32 KB ；其中，需要 6 KB 内核数据 RAM、5 KB 内核程序RAM、 12 KB 用户数据 RAM 和 9 KB 用户程序 RAM。详情请参见图 3-13。
寄存器的值如下：
• BMXDRMSZ = 0x00008000 （只读值）
• BMXDKPBA = 0x00001800 （即， 6 KB 内核数据）
• BMXDUDBA = 0x00002C00 （即， 5 KB 内核程序）
• BMXDUPBA = 0x00005C00 （即，用户数据大小 = 12 KB，用户程序大小 = 9 KB）
图
3-13： 6 KB 内核数据、5 KB 内核程序、12 KB 用户数据和 9 KB 用户程序的 RAM 分区
BMXDKPBA = 0x1800 BMXDUDBA = 0x2c00 BMXDUPBA = 0x5c00
虚拟地址 物理地址
KSEG0：0x80002C00
= 0x80000000 +BMXDUDBA
KSEG0：0x80000000
0x7F005C00
= 0x7F000000 +BMXDUPBA
0x00000000
内核数据用户数据
用户程序RAM 9 KB 内核程序RAM
5 KB
0x7F002C00
= 0x7F000000 +BMXDUDBA
内核数据RAM 6 KB
内核程序 RAM大小 RAM大小
KSEG0：0x80001800
= 0x80000000 +BMXDKPBA
用户数据RAM 12 KB
RAM大小 用户程序 RAM大小 0x7F008000
= 0x7F000000 +BMXDRMSZ
存储器构成
3
3.5 总线矩阵
处理器支持两种工作模式，即内核模式和用户模式。总线矩阵控制每种模式的存储器分配。它还 控制给定地址空间区域的访问类型，即程序或数据访问。
总线矩阵将主器件（统称为发起器）与从器件（统称为目标）相连接。在主总线结构上，PIC32MX 产品系列最多可以有5 个发起器和 3 个目标 （例如，闪存和 RAM 等）。
在5 个可能的发起器中， CPU 指令总线 （CPU IS）、 CPU 数据总线 （CPU DS）、在线调试
（ICD）和 DMA 控制器 （DMA）是默认的一组发起器，总是存在。 PIC32MX 还包含了发起器扩 展接口 （Initiator Expansion Interface， IXI），用以支持未来扩展的附加发起器。
总线矩阵可以对映射到目标的通用地址范围进行解码。目标 （存储器或外设）可能会提供附加的 地址，具体取决于它的功能。
表3-3 列出了发起器可以访问的目标。
表
3-3：
发起器访问映射图
3-14：
总线矩阵发起器和目标发起器 目标
闪存
RAM
外设总线CPU IS
有 有 无CPU DS
有 有 有DMA
有 有 有IXI
有 有 无ICD
有 有 有CPU IS CPU DS DMA 发起器
扩展 调试模块
PFM DRM 外设 发起器
目标 存储器
数据RAM
存储器 （PBM）
程序闪存 外设总线
3.5.1 发起器仲裁模式
由于可能会有多个发起器尝试访问同一目标，所以必须使用仲裁方案来控制对于目标的访问。仲 裁模式为所有发起器分配优先级。进行目标访问时，优先级较高的发起器总是优先于优先级较低 的发起器。
3.5.1.1
仲裁模式0
图3-15 显示了仲裁模式 0 中的固定优先级方案。CPU 数据和指令访问的优先级高于 DMA 访问。
该模式会使DMA “挨饿”，所以请在不使用 DMA 时选择该模式。
如图3-15 所示，每个发起器都分配了固定优先级。寄存器字段 BMXARB （BMXCON<2:0>）编程 为 0 时，将选择模式 0 工作。
图
3-15：
仲裁模式0 中的优先级分配
ICD/ 调试
CPU
CPU 指令访问
DMA
发起器 扩展
较高优先级
数据访问
存储器构成
3
3.5.1.2
仲裁模式1
仲裁模式1 是类似于模式 0 的固定优先级方案；但是，CPU IS 的优先级总是最低。图 3-16 显示 了模式1 中的优先级方案。模式 1 仲裁是默认模式。
寄存器字段BMXARB （BMXCON<2:0>）编程为 1 时，将选择模式 1 工作。
图
3-16：
仲裁模式1 中的优先级分配
ICD/ 调试
CPU
DMA
发起器
CPU 指令访问
较高优先级
数据访问
扩展
3.5.1.3
仲裁模式2
模式2 仲裁支持为所有发起器分配循环优先级。每个发起器不分配固定优先级，而是以循环方式 分配最高优先级。在该模式下，除以下例外情况，将应用循环优先级：
1. CPU 数据总是优先于 CPU 指令。
2. ICD 优先级总是最高。
3. 当CPU 处理异常 （EXL = 1）或错误 （ERL = 1）时，仲裁器会临时恢复为模式 0。
图
3-17：
仲裁模式2 中的优先级分配
请注意，如果存在待处理的CPU 数据访问，则在循环优先级方案中不会选择优先级序列 2。在这 种情况下，当数据访问完成时，会立即选择序列2。
寄存器字段BMXARB （BMXCON<2:0>）编程为 2 时，将选择模式 2 工作。
3.5.2 总线错误异常
发生以下情况时，总线矩阵会产生总线错误异常：
• 尝试访问未实现的存储器
• 尝试访问非法目标
• 尝试写入程序闪存存储器
总线错误异常可以通过清零BMXCON寄存器中的BMXERRxxx位而临时禁止，但不建议这么做。
处于DEBUG （调试）模式时，对于来自 CPU IS 和 CPU DS 的访问，总线矩阵会禁止总线错误 异常。
3.5.3 精确中断断点支持
优先级 序列1
优先级 序列2
优先级 序列3
优先级 序列4
ICD/ 调试
CPU 数据访问
CPU 指令访问
DMA
发起器 扩展
ICD/ 调试 ICD/ 调试 ICD/ 调试
CPU 指令访问
CPU 指令访问
CPU 指令访问
CPU 数据访问
CPU 数据访问 DMA
DMA DMA
发起器 扩展
发起器 扩展
发起器 扩展
CPU 数据访问
循环优先级序列
较高优先级
存储器构成
3
3.6 I/O 引脚控制
没有任何引脚与该模块关联。
3.7 节能和调试模式下的操作
3.7.1 上电或欠压复位 （Brown-out Reset， BOR）时的存储器操作：
• 数据 RAM 的内容是未定义的
• BMXxxxBA 寄存器复位为 0
• CPU 切换为内核模式
3.7.2 复位时的存储器操作：
• 数据 RAM 内容保持不变。如果器件受代码保护，则 RAM 内容会被清零
• BMX 基址寄存器 （BMXxxxBA）设置为 0
• CPU 切换为内核模式
3.7.3 从器件休眠或空闲模式唤醒时的存储器操作：
• RAM 内容保持不变
• BMX 基址寄存器 （BMXxxxBA）内容不变
• CPU 模式不变
3.8 代码示例
例
3-1：
在程序闪存中创建12K 的用户模式分区
例
3-2：
创建16K 的内核模式数据 RAM 分区；剩余的 RAM 用作内核程序分区
例3-3 可用于在 RAM 中创建以下分区：
• 内核模式数据 = 12K
• 内核模式程序 = 6K
• 用户模式数据 = 8K
• 用户模式程序 = 6K
例
3-3：
创建RAM 分区
BMXPUPBA = BMXPFMSZ - (12*1024); // User Mode Flash 12K,
// Kernel Mode Flash 500K (512K-12K)
BMXDKPBA = 16*1024;
BMXDUDBA = BMXDRMSZ;
BMXDUPBA = BMXDRMSZ;
BMXDKPBA = 12*1024; // Kernel Data Partition of 12K.
// Start offset of Kernel Program Partition BMXDUDBA = BMXDKPBA + (6*1024); // Kernel Program Partition of 6K
// Start offset of User Data Partition BMXDUPBA = BMXDUDBA + (8*1024); // User Data Partition of 8K
// Start offset of User Program Partition.
// This partition will go up to the size of // RAM (32K).So the partition size will be // 6K (32K - 8K - 6K - 12K)
存储器构成
3
3.9 设计技巧
问
1：
在复位时，CPU运行于哪种模式？答
1：
CPU 以内核模式启动。整个 RAM 映射到 KSEG0 和 KSEG1 中的内核数据段。闪 存映射到KSEG0 和 KSEG1 中的内核程序段。此外， ERL = 1，应将它复位为 0（通常是在C 启动代码中）。
问
2：
我是否需要初始化BMX寄存器？答
2：
通常不需要。可以将BMX 寄存器保留为默认值，这样内核模式应用程序可以使用 最大的RAM 和闪存。如果要从 RAM 中运行代码或设置用户模式分区，则需要配 置BMX 寄存器。问
3：
CPU复位向量地址是什么？答
3：
CPU 复位地址为 0xBFC00000。问
4：
什么是总线错误异常？答
4：
当 CPU 尝试访问未实现地址时，会发生总线错误异常。此外，当 CPU 尝试从 RAM 中执行程序，但未定义 RAM 程序分区时，也会产生总线错误异常。3.10 相关应用笔记
本节列出了与手册本章内容相关的应用笔记。这些应用笔记可能并不是专为PIC32MX 器件系列 而编写的，但其概念是相近的，通过适当修改并受到一定限制即可使用。当前与PIC32MX 系列 的存储器构成相关的应用笔记包括：
标题 应用笔记编号
目前没有相关的应用笔记。 N/A
注： 如需获取更多 PIC32MX 系列器件的应用笔记和代码示例，请访问 Microchip 网站
（www.microchip.com）。
存储器构成
3
3.11 版本历史
版本 A （2007 年 8 月）
这是本文档的初始版本。
版本 B （2007 年 10 月）
更新了文档 （删除了 “机密”状态）。
版本 C （2008 年 4 月）
将状态修改为 “初稿”；将U-0 修改为 r-x。
版本 D （2008 年 6 月）
将保留位从 “保持为”更改为 “写入”。
版本 E （2009 年 7 月）
该版本包括以下更新：
• 对整篇文档的文字和格式进行了少量更新
• 在以下内容中增加了 “注 1”、“注 2”和 “注 3”（它们分别介绍清零、置 1 和取反寄存器）：
- 表 3-1：存储器构成 SFR 汇总
- 寄存器 3-1：BMXCON：总线矩阵配置寄存器
- 寄存器 3-2：BMXDKPBA：数据 RAM 内核程序基址寄存器 - 寄存器 3-3：BMXDUDBA：数据 RAM 用户数据基址寄存器 - 寄存器 3-4：BMXDUPBA：数据 RAM 用户程序基址寄存器 - 寄存器 3-6：BMXPUPBA：程序闪存 （PFM）用户程序基址寄存器
• 删除了所有清零、置 1 和取反寄存器的说明
• 在 BMXDRMSZ：数据 RAM 大小寄存器中增加了附加的位值定义 （0x0001000）（见寄存器 3-5）
版本 F （2010 年 7 月）
该版本包括以下更新：
• 对整篇文档的文字和格式进行了少量更新
• 对下列寄存器添加注 4 和 5：
- BMXDKPBA：数据 RAM 内核程序基址寄存器 （见寄存器 3-2）
- BMXDUDBA：数据 RAM 用户数据基址寄存器 （见寄存器 3-3）
- BMXDUPBA：数据 RAM 用户程序基址寄存器 （见寄存器 3-4）
- BMXPUPBA：程序闪存 （PFM）用户程序基址寄存器 （见寄存器 3-6）
• 更新 PIC32MX 地址映射 （见表 3-2）
注：
提供本文档的中文版本仅为了便于理解。请勿忽视文档中包含 的英文部分，因为其中提供了有关Microchip 产品性能和使用 情况的有用信息。Microchip Technology Inc. 及其分公司和相 关公司、各级主管与员工及事务代理机构对译文中可能存在的 任何差错不承担任何责任。建议参考 Microchip Technology Inc. 的英文原版文档。
本出版物中所述的器件应用信息及其他类似内容仅为您提供便 利，它们可能由更新之信息所替代。确保应用符合技术规范，
是您自身应负的责任。Microchip 对这些信息不作任何明示或 暗示、书面或口头、法定或其他形式的声明或担保，包括但不 限于针对其使用情况、质量、性能、适销性或特定用途的适用 性的声明或担保。Microchip 对因这些信息及使用这些信息而 引起的后果不承担任何责任。如果将Microchip 器件用于生命 维持和 / 或生命安全应用，一切风险由买方自负。买方同意在 由此引发任何一切伤害、索赔、诉讼或费用时，会维护和保障 Microchip 免于承担法律责任，并加以赔偿。在 Microchip 知识 产权保护下，不得暗中或以其他方式转让任何许可证。
商标
Microchip 的名称和徽标组合、 Microchip 徽标、 dsPIC、
KEELOQ、KEELOQ徽标、MPLAB、 PIC、 PICmicro、
PICSTART、 PIC32徽标、rfPIC 和 UNI/O 均为 Microchip Technology Inc. 在美国和其他国家或地区的注册商标。
FilterLab、 Hampshire、 HI-TECH C、 Linear Active Thermistor、MXDEV、MXLAB、SEEVAL 和 The Embedded Control Solutions Company 均为 Microchip Technology Inc.
在美国的注册商标。
Analog-for-the-Digital Age、 Application Maestro、
CodeGuard、 dsPICDEM、 dsPICDEM.net、 dsPICworks、
dsSPEAK、 ECAN、 ECONOMONITOR、 FanSense、
HI-TIDE、 In-Circuit Serial Programming、 ICSP、 Mindi、
MiWi、MPASM、MPLAB Certified 徽标、MPLIB、MPLINK、
mTouch、 Omniscient Code Generation、 PICC、 PICC-18、
PICDEM、 PICDEM.net、 PICkit、 PICtail、 REAL ICE、
rfLAB、 Select Mode、 Total Endurance、 TSHARC、
UniWinDriver、 WiperLock 和 ZENA 均为 Microchip Technology Inc. 在美国和其他国家或地区的商标。
SQTP 是 Microchip Technology Inc. 在美国的服务标记。
在此提及的所有其他商标均为各持有公司所有。
© 2010, Microchip Technology Inc. 版权所有。
ISBN: 978-1-60932-658-6
• Microchip 确信：在正常使用的情况下， Microchip 系列产品是当今市场上同类产品中最安全的产品之一。
• 目前，仍存在着恶意、甚至是非法破坏代码保护功能的行为。就我们所知，所有这些行为都不是以Microchip 数据手册中规定的 操作规范来使用Microchip 产品的。这样做的人极可能侵犯了知识产权。
• Microchip 愿与那些注重代码完整性的客户合作。
• Microchip 或任何其他半导体厂商均无法保证其代码的安全性。代码保护并不意味着我们保证产品是 “牢不可破”的。
代码保护功能处于持续发展中。Microchip 承诺将不断改进产品的代码保护功能。任何试图破坏 Microchip 代码保护功能的行为均可视 为违反了 《数字器件千年版权法案 （Digital Millennium Copyright Act）》。如果这种行为导致他人在未经授权的情况下，能访问您的 软件或其他受版权保护的成果，您有权依据该法案提起诉讼，从而制止这种行为。
Microchip 位于美国亚利桑那州Chandler和Tempe与位于俄勒冈州
Gresham的全球总部、设计和晶圆生产厂及位于美国加利福尼亚州和
印度的设计中心均通过了ISO/TS-16949:2002认证。公司在PIC® MCU与dsPIC® DSC、KEELOQ®跳码器件、串行EEPROM、单片机外
美洲
公司总部Corporate Office 2355 West Chandler Blvd.
Chandler, AZ 85224-6199 Tel: 1-480-792-7200 Fax: 1-480-792-7277 技术支持：
http://support.microchip.com 网址：www.microchip.com 亚特兰大Atlanta Duluth, GA Tel: 1-678-957-9614 Fax: 1-678-957-1455 波士顿Boston Westborough, MA Tel: 1-774-760-0087 Fax: 1-774-760-0088 芝加哥Chicago Itasca, IL
Tel: 1-630-285-0071 Fax: 1-630-285-0075 克里夫兰Cleveland Independence, OH Tel: 1-216-447-0464 Fax: 1-216-447-0643 达拉斯Dallas Addison, TX Tel: 1-972-818-7423 Fax: 1-972-818-2924 底特律Detroit Farmington Hills, MI Tel: 1-248-538-2250 Fax: 1-248-538-2260 科科莫Kokomo Kokomo, IN Tel: 1-765-864-8360 Fax: 1-765-864-8387 洛杉矶Los Angeles Mission Viejo, CA Tel: 1-949-462-9523 Fax: 1-949-462-9608 圣克拉拉Santa Clara Santa Clara, CA Tel: 1-408-961-6444 Fax: 1-408-961-6445
亚太地区
亚太总部Asia Pacific Office Suites 3707-14, 37th Floor Tower 6, The Gateway Harbour City, Kowloon Hong Kong
Tel: 852-2401-1200 Fax: 852-2401-3431 中国 - 北京
Tel: 86-10-8528-2100 Fax: 86-10-8528-2104 中国 - 成都
Tel: 86-28-8665-5511 Fax: 86-28-8665-7889 中国 - 重庆
Tel: 86-23-8980-9588 Fax: 86-23-8980-9500 中国 - 香港特别行政区 Tel: 852-2401-1200 Fax: 852-2401-3431 中国 - 南京
Tel: 86-25-8473-2460 Fax: 86-25-8473-2470 中国 - 青岛
Tel: 86-532-8502-7355 Fax: 86-532-8502-7205 中国 - 上海
Tel: 86-21-5407-5533 Fax: 86-21-5407-5066 中国 - 沈阳
Tel: 86-24-2334-2829 Fax: 86-24-2334-2393 中国 - 深圳
Tel: 86-755-8203-2660 Fax: 86-755-8203-1760 中国 - 武汉
Tel: 86-27-5980-5300 Fax: 86-27-5980-5118 中国 - 西安
Tel: 86-29-8833-7252 Fax: 86-29-8833-7256 中国 - 厦门
Tel: 86-592-238-8138 Fax: 86-592-238-8130
亚太地区
台湾地区 - 新竹 Tel: 886-3-6578-300 Fax: 886-3-6578-370 澳大利亚Australia - Sydney Tel: 61-2-9868-6733 Fax: 61-2-9868-6755 印度India - Bangalore Tel: 91-80-3090-4444 Fax: 91-80-3090-4123 印度India - New Delhi Tel: 91-11-4160-8631 Fax: 91-11-4160-8632 印度India - Pune Tel: 91-20-2566-1512 Fax: 91-20-2566-1513 日本Japan - Yokohama Tel: 81-45-471- 6166 Fax: 81-45-471-6122 韩国Korea - Daegu Tel: 82-53-744-4301 Fax: 82-53-744-4302 韩国Korea - Seoul Tel: 82-2-554-7200 Fax: 82-2-558-5932 或 82-2-558-5934
马 来西 亚 Malaysia - Kuala Lumpur
Tel: 60-3-6201-9857 Fax: 60-3-6201-9859 马来西亚Malaysia - Penang Tel: 60-4-227-8870
Fax: 60-4-227-4068 菲律宾Philippines - Manila Tel: 63-2-634-9065 Fax: 63-2-634-9069 新加坡Singapore Tel: 65-6334-8870 Fax: 65-6334-8850 泰国Thailand - Bangkok Tel: 66-2-694-1351 Fax: 66-2-694-1350
欧洲
奥地利Austria - Wels Tel: 43-7242-2244-39 Fax: 43-7242-2244-393 丹麦Denmark-Copenhagen Tel: 45-4450-2828
Fax: 45-4485-2829 法国France - Paris Tel: 33-1-69-53-63-20 Fax: 33-1-69-30-90-79 德国Germany - Munich Tel: 49-89-627-144-0 Fax: 49-89-627-144-44 意大利Italy - Milan Tel: 39-0331-742611 Fax: 39-0331-466781 荷兰Netherlands - Drunen Tel: 31-416-690399 Fax: 31-416-690340 西班牙Spain - Madrid Tel: 34-91-708-08-90 Fax: 34-91-708-08-91 英国UK - Wokingham Tel: 44-118-921-5869 Fax: 44-118-921-5820
