第四章案例探討

RuntimeException 意義為程式設計不當所造成軟體錯誤的情況。本研究探討了許多 Java 程式當中發生 RuntimeException 的例子，像是 NullPointerException 、 ArithmeticException 、 ArrayStoreException 、 ArrayIndexOutOfBoundsException 、 EmptyStackException 以及 NoSuchElementException 等等這些 RuntimeException。也由於對於這些錯誤有了實際案例的研究，我們將這些錯誤發生的原因歸納了幾點如下：

1. 物件數值設定錯誤 - 這種錯誤主要在於數值上的錯誤，例如 ArithmeticException 的 divided by zero 情況，就是其除數設定錯誤(設定為 0)。以及像是 ArrayIndexOutOfBoundsException 這種存取陣列的索引錯誤的情況，就是索引值錯誤所導致的 exception。簡單的概念就是因為程式設計錯誤導致軟體執行時內部變數的值不符合程式碼運作所需要的值的範圍。

2. 物件存在與否的錯誤-如 NullPointerException 則是對於一個 null 的物件進行函式呼叫或是存取其 field 值。或是 EmptyStackException 這種當一個 stack 已經沒有存在任何物件，卻又執行 pop 或是 perk 等指令，造成程式發生 EmptyStackException 的錯誤。此類 exception 發生的原因則在於物件存在與否所造成之錯誤。

3. 物件型態的錯誤 - 這種錯誤原因出在物件型態上的錯誤，以 ArrayStoreException 為例，其發生原因是將一個物件指派至一個陣列當中，而兩者之間的型態上不符所造成之錯誤。

以下我們便針對這三種 Java 程式當中造成軟體發生錯誤的情況提出案例，跟大家做說明，並且利用我們設計的分析方法評斷出可能造成其錯誤的敘述。

(2)

4.1 以案例說明物件數值造成之錯誤

z 案例一：ArrayIndexOutOfBoundsException

本案例主要是對 ArrayIndexOutOfBoundException 做探討。當一個軟體發生此類錯誤，代表程式中存在一個陣列(array)，而存取這個陣列的索引值(index) 超出了陣列的範圍。通常這種錯誤以索引值設定為主要原因，但是也不能不考慮陣列本身在設計上的錯誤(例如長度設定錯誤)。以下案例探討當程式發生此類錯誤，利用 rule 分析程式並且使用 program slicing 技術為輔助。

本範例為一個比大小的遊戲，程式碼及系統架構如圖 22、圖 23，主要有四個元件組成。poker元件存在許多card，每一個card有自己的數值。在play table 上有多個player，play table 從poker取得所有牌號數值(getCard)之後存在一個陣列當中，dealer會根據此陣列大小設定隨機取牌的範圍(CardCount)。dealer 會不斷的發牌(DoDealing)而且會從play table當中牌號陣列的挑一個數值給 (ChooseNumber)player。player自行決定是否要攤牌(showdown)，每一次攤牌都要把 player 自己的錢給扣除當作賭金，若數值大於別的 player ，則算贏了 (sayWin)，player會把錢給加回來。若所有player都決定不showdown，則平手。

本系統在 play table 元件當中會產生 ArrayIndexOutOfBoundsException，

發生在 dealer 從 play table 上的取卡片給 player 的時候。系統發生此錯誤的原因在於 dealer 從 play table 取得 card 的數量之後，卻在對於隨機取牌的範圍擅自多加了額外的值。導致 dealer 存取 play table 當中存放牌的陣列時造成 ArrayIndexOutOfBoundsException。

(3)

Component :play table 1 import Poker.poker_obj;

2 import dealer.dealer;

3 import player.player;

4 public class playTable {

5 public static void main(String[] args) { 6 poker_obj po=new poker_obj();

7 Integer allCard[]=po.getCard();

8 dealer d=new dealer();

9 player player1=new player(1);

11 d.CardCount(allCard.length);

12 while(d.DoDealing()){

13 int index =d.ChooseNumber();

14 player1.setOwnCard(allCard[index]);

16 if(player1.getOwnNumber().compareTo(player2.getOwnNumber())>0){

17 player1.sayWin();

18 }

19 else if(player1.getOwnNumber().compareTo(player2.getOwnNumber())<0) {

21 }

22 }

23 } 24 }

Component :poker 1 package Poker;

2 public class poker_obj {

3 Integer[] card1=new Integer[52];

4 public poker_obj(){

5 for(int a=0;a<card1.length;a++){

6 card1[a]=new Integer(a);

7 }

8 int c=0;

9 while(c<1000){

10 swap((int)(Math.random()*52), (int)(Math.random()*52));

11 c++;

12 }

13 }

14 void swap(int a,int b){

15 Integer temp=card1[a];

16 card1[a]=card1[b];

17 card1[b]=temp;

18 }

19 Integer get(int i){

20 return card1[i];

21 }

22 public Integer[] getCard(){

23 return card1;

24 } 25 }

Component : dealer 1 package dealer;

2 import Poker.poker_obj;

3 public class dealer { 4 int cardNumber;

5 public dealer(){

6 }

7 public boolean DoDealing(){

8 return true;

9 }

10 public int ChooseNumber(){

11 return (int)(Math.random()*(cardNumber +1);

12 }

13 public void CardCount(int i){

14 cardNumber=i;

15 } 16 } Component :player

1 package player;

2 public class player { 3 int playerNumber;

4 Integer ownNumber;

5 int money=100;

6 public player(int a){

7 playerNumber=a;

8 }

9 public void sayWin(){

10 money=money+5;

11 System.out.println("player"+playerNumber+"Win");

12 }

13 public void setOwnCard(Integer a){

14 ownNumber=a;

15 }

16 public Integer getOwnNumber(){

17 if(ownNumber.intValue() < 26) {

18 if((int)(Math.random()*10)<5) 19 return new Integer(0);

20 }

21 money=money-5;

22 return ownNumber;

23 } 24 }

圖 22 案例一(ArrayIndexOutOfBoundsException)程式碼

(4)

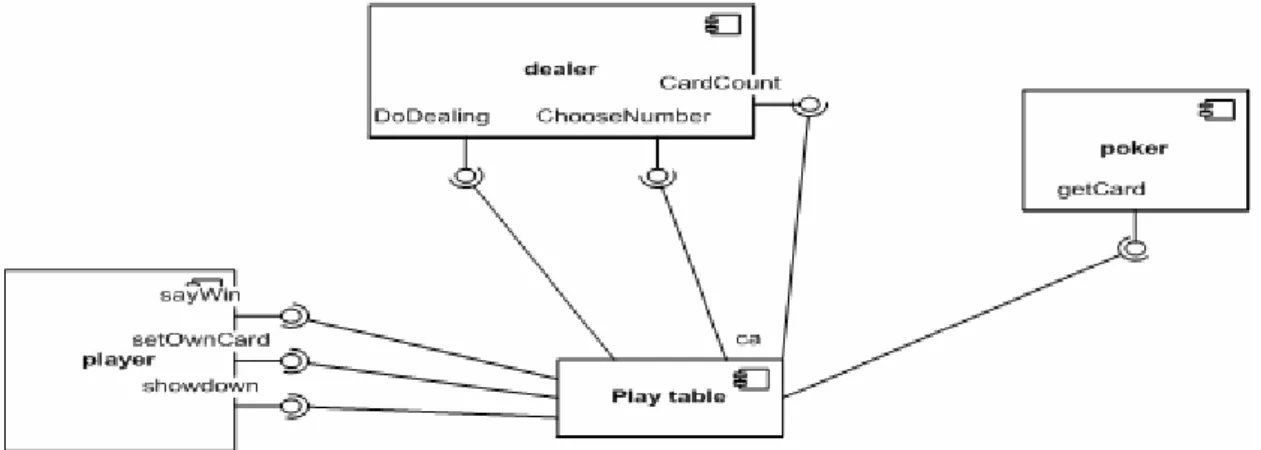

圖 23 案例一(ArrayIndexOutOfBoundsException)元件架構圖

z 此案例使用軟體錯誤診斷分析之過程：

Step 1. 當軟體發生錯誤中斷後，Rule Engine當中的Rule Processing Engine 將根據來自Class Loader的錯誤訊息(exception message)分析出軟體錯誤型態為ArrayIndexOutOfBoundsException，會先去尋找系統當中處理ArrayIndexOutOfBoundsException的rule script（圖 24），並且根據此rule script所設定之步驟呼叫rule評估系統。

Step 2. 此錯誤的 rule script 主要是針對存取陣列的索引值設定為 criterion，以及設定陣列本身為 criterion，並且將此兩個 criterion 進行 program slicing 產生多個 slice，並且將這些 slice 聯集起來，

形成新的 slice 作為結果。通常一般而言，軟體若發生 ArrayIndexOutOfBoundsException，往往是索引值的錯誤，不過我們也不應該忽略陣列本身是否設計上有誤，因此也必須要對陣列設定成 criterion 進行 program slicing 分析。所以設定索引值為 criterion 進行分析以及設定陣列作為 criterion 進行分析兩者的權重(Weight) 不同，而在 rule script 則對索引值進行分析的 weight 值高於對陣列進行分析的 weight 值。

目前我們 rule script 所給定的 weight 值都是假設值，未來應該要以實驗數據

(5)

估算出這些 weight 值，以求更精確的評估軟體錯誤元件。

由Class loader所捕捉到的Exception Message

java.lang.ArrayIndexOutOfBoundsException Rule Engine

: 52 at playTable.main(playTable.java:15) Exception in thread "main"

選擇 rule script

根據 exception message 的資訊所使用 ArrayIndexOutOfBoundsException 的 rule script：

第一步：對存取陣列當中的索引值設定為criterion，進行program slicing分析，產生slice，

slice當中的每個敘述將會得到weight的積分值。

(使用Rule 4可以設定陣列當中的索引值進行分析。在此我們設定weight為2。) 第二步：對陣列設定為criterion，進行program slicing分析，產生slice，slice當中的每個敘

述將會得到weight的積分值。

(使用Rule 5可以設定陣列進行分析。在此我們設定weight為1。) 第三步：將上述兩個slice集合聯集成新的slice作為最後結果。

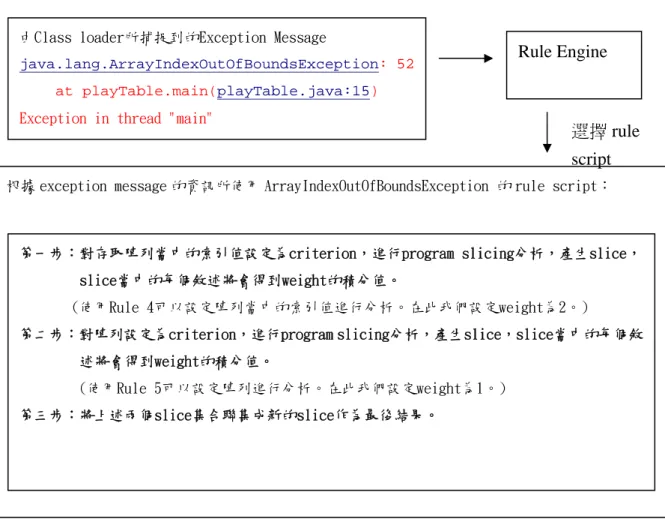

圖 24 案例一，Rule Engine 根據錯誤類別(ArrayIndexOutOfBoundsException) 選取對應的腳本運作

(6)

z 本案例(ArrayIndexOutOfBoundsException)使用rule 4 (設定陣列索引值為 criterion)，weight為 2 的所做的分析(圖 25)：

當程式中使用索引值存取陣列時發生錯誤，在此判斷此索引值不正確為造成軟體發生 ArrayIndexOutOfBoundsException 的原因。本次分析將其索引值 (在此為變數 index)設定為 criterion：

11 d.CardCount(allCard.length);

15 player2.setOwnCard(allCard[index]);

16 if(player1.getOwnNumber().compareTo(player2.getOwnNumber())>0){

18 }

19 else if(player1.getOwnNumber().compareTo(player2.getOwnNumber())<0) {

21 }

22 }

23 } 24 }

圖 25 案例一(ArrayIndexOutOfBoundsException)使用 rule 4 分析程式。

(rule 5 分析過程與 rule 4 相同，只是選取的 criterion 不同)

(7)

z 本案例(ArrayIndexOutOfBoundsException)使用rule 4 (設定陣列索引值為 criterion)，weight為 2 所產生之結果(圖 26)：每一個敘述句以及變數宣告將會得到weight(在本例weight值為 2)的積分值。雙底線為criterion，底線代表運作program slicing分析出來之敘述句(player經過分析將被排除在外)。

Component : dealer 1 package dealer;

5 public dealer(){

6 }

8 return true;

9 }

11 return (int)(Math.random()*(cardNumber +1);

12 } 13 14 15 16 } Component :play table

5 public static void main(String[] args) { 6

7

9 10 11

13 int i=d.ChooseNumber();

15 player2.setOwnCard(allCard[ index ]);

16 17 18 19 20 21

22 }

23 } 24 }

Score=2+2+2+2=8

圖 26 案例一使用 rule 4 (設定陣列索引值為 criterion)所產生之結果

(8)

z 本案例 (ArrayIndexOutOfBoundsException) 使用 rule 5 ( 設定陣列為 criterion)，將會設定AllCard為criterion(圖 26)。進行program slicing 分析之後結果如下 (圖 27)：

每一個敘述句以及變數宣告將會得到 weight(在本例 weight 值為 1)的積分值。底線代表運作 program slicing 分析出來之敘述句，因為以陣列為 criterion，則將會把設定陣列值的物件分析出來。

Component :poker 1

4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21

23 return card1;

24 } 25 } Component : dealer

1

3 public class dealer { 4

5 public dealer(){

6 }

8 return true;

9 } 10 11 12 13 14 15 16

17 } Score=1

Score=1+1=2

9 10 11

13

15 player2.setOwnCard(allCard[index ]);

16 17 18 19 20 21

22 }

23 } 24 }

圖 27 案例一使用 rule 5 (設定陣列為 criterion)，所分析出來之結果

(9)

z Rule Processing Engine會將上述兩個rule所產生出來的資訊做集合運算中的聯集(標粗體敘述為交集共有部份)。當中元件dealer的DoDealing()函式的第八行敘述為兩個slice共同擁有的部份，因此此Rule Processing Engine 會將兩個slice當中個別積分加總成為聯集過後的積分。於是產生出最後結果(圖 28)：

Component : dealer 1

5 public dealer(){

6 }

8 return true;

9 }

11 return (int)(Math.random()*(temp.getCardNumber())+1);

12 } 13 14 15 16 }

8 dealer d=new dealer();

9 10 11

12 while(d.DoDealing()){

14 player1.setOwnCard(allCard[index]);

15 player2.setOwnCard(allCard[index ]);

16 17 18 19 20 21

22 }

23 } 24 }

Score=8+1=9

兩個 slice 共同擁有敘述，則此敘述的積分為在個別兩個 slice 當中此敘述的積分相加。

Criterion= allCard UNION index Score=2

Component :poker 1

4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21

23 return card1;

24 } 25 }

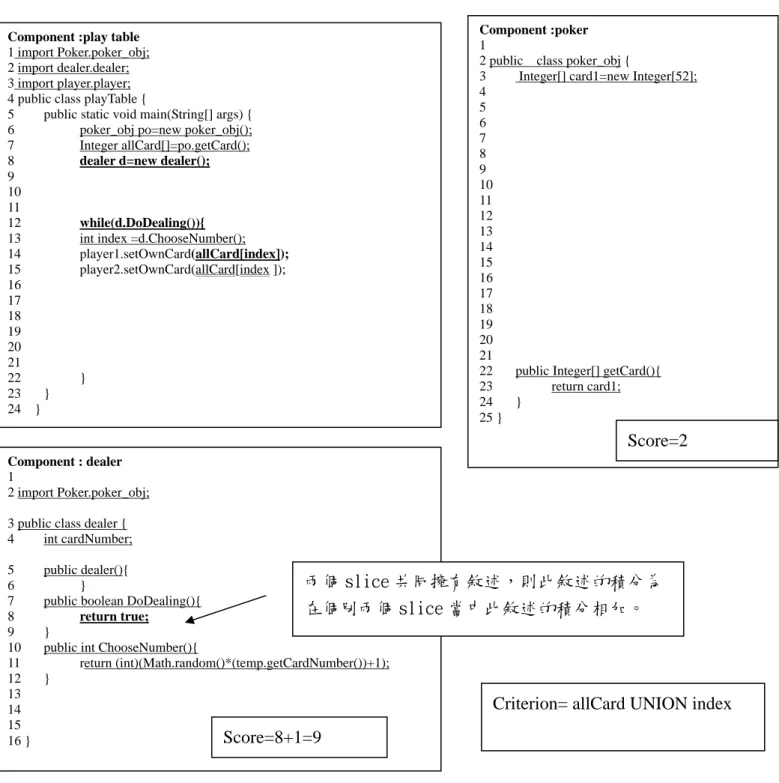

圖 28 Rule Processing Engine聯集以及圖 26以及圖 27所產生之slice

(10)

z 本案例(ArrayIndexOutOfBoundsException)經過分析過後之系統元件架構圖，以及其積分值(圖 29)：

經過分析之後，發現 dealer 的錯誤積分較高，因此對 dealer 元件進行替換。

若新的 dealer 元件修正 ChooseNumber 當中的錯誤。則此程式將不會發生相同的 ArrayIndexOutOfBoundsException。

圖 29 案例一經過 Rule Engine 評估後所產生各軟體元件架構圖以及其積分值

(11)

4.2 以案例說明物件存在與否所造成之錯誤

z 案例二：NullPointerException-

本案例主要是對 NullPointerException 進行探討。程式會發生 NullPointerException 的原因多在於當一個 null 的物件使用其方法，或是對其存取 field 值所造成，以下案例也是針對這種情況進行分析。對於一個軟體在執行的時候發生 NullPointerException 而中斷執行，根據留下的錯誤訊息使用 rule 跟 program slicing 技術來對軟體進行診斷。

探討的系統架構主體分作五個元件(如圖 30)：create object、middle transport以及main program。create object主要生成一個String物件內容值是＂Hello World＂，生成之後會傳送給middle transport。並且透過middle transport的get_String傳送給main program，讓main program印出字串。create object當中會需要隨機的數值，random value負責提供給create object一個隨機數值、epsilon value跟PI value提供特定數值給main program印出字串的元件。本案例程式碼如圖 31，主要造成錯誤的設計在於component create object 當中物件的生成不正確，如圖 31 案例二探討(NullPointerException)範例之程式碼(根據元件區分)component create object當中ObjectCreate的第 16 行控制敘述設計錯誤導致生成物件的 17 行無法執行。卻又透過middle transport將此 null的物件傳送給main program，main program使用此物件的方法，導致系統產生NullPointerException。

圖 30 案例二 (NullPointerException)之元件架構圖

(12)

Component :main program 1 import GetEpsilonValue.publicE;

2 import MidTransObj.publicB;

3 import PI_Value.publicF;

4 public class TestNullPointer {

5 public static void main(String[] args) { 6 publicF GetPI_Value = new publicF();

7 publicB S_from_MidTransObj= new publicB();

8 publicE Epsilon=new publicE();

9 int i=(int)Epsilon.GetE_Val();

10 String String_from_PI =GetPI_Value.toString();

11 String String_to_Use=S_from_MidTransObj.get_String();

12

String allString=String_from_PI+String_to_Use.substring(i);

//throw the null pointer exception 13 System.out.println(allString);

14 } 15 }

Component: middle transport 1 package MidTransObj;

2 import randomValue.RandomC;

3 import ObjectCreat_A.ObjCreate;

4 public class MidTrans_B { 5 private double dividor;

6 private String SB_Ex;

7 public MidTrans_B() {

8 }

9 public String get_String(){

10 ObjCreate ObjA=new ObjCreate();

11 AlwaysTrue t =new AlwaysTrue();

12 if(t.getT())

13 SB_Ex=ObjA.GetString();

14 return SB_Ex;

15 } 16 }

1 package MidTransObj;

2 public class AlwaysTrue {

3 public boolean getT(){

4 return true;

5 } 6 public int getI(){

7 return 1;

8 } 9 }

Component:create object 1 package ObjectCreat_A;

3 import java.util.Vector;

4 public class ObjCreate { 5 private Object tempA=null;

6 private String SA_Ex;

7 public ObjCreate() { 8 }

9 public int GetA_Val(){

10 RandomC tempC=new RandomC();

11 int temp=(int)tempC.GetRandomVal();

12 return temp;

13 }

14 public String GetString(){

15 RandomC tempC=new RandomC();

16 if(tempC.GetRandomVal()>1){

17 SA_Ex=new String("Hello world");

18 }

19 return SA_Ex;

20 } 21 }

Component:epsilon value 1 package GetEpsilonValue;

2 public class publicE { 3 public publicE() {

4 }

5 public double GetE_Val(){

6 double e_val=Math.E;

7 return e_val;

8 } 9 }

Component:PI Value 1 package PI_Value;

2 public class GetPIValue { 3 public GetPIValue() { 4 }

5 public double GetPI(){

6 return Math。PI;

7 } 8 }

Component:random value 1 package randomValue;

2 public class RandomC { 3 public RandomC() { 4 }

5 public double GetRandomVal(){

6 double temp=(Math.random());

7 return temp;

8 } 9}

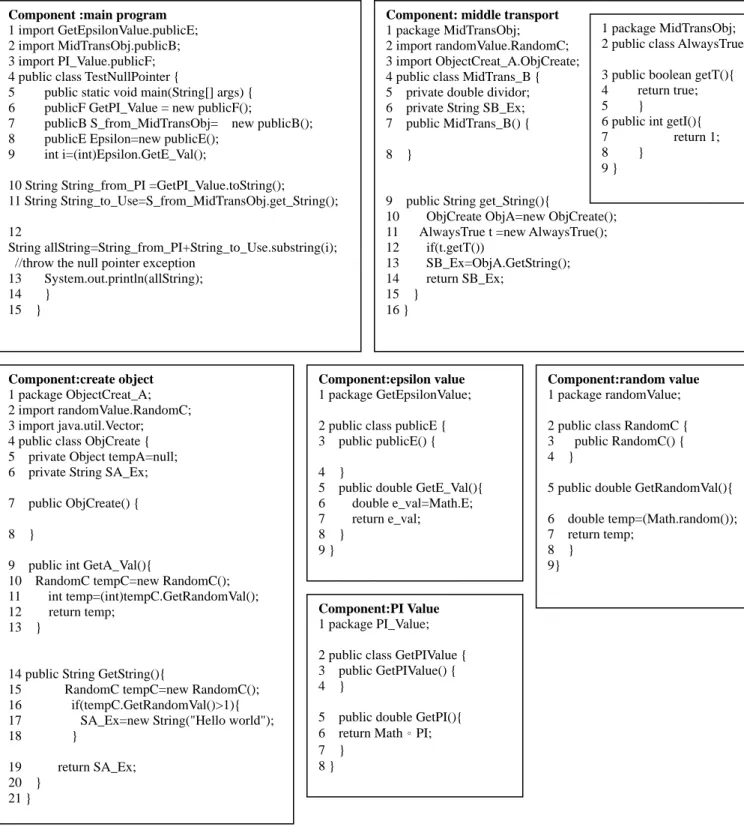

圖 31 案例二探討(NullPointerException)範例之程式碼(根據元件區分)

(13)

z 此案例使用軟體錯誤診斷分析之過程-

當軟體發生錯誤中斷後，Rule Engine當中的Rule Processing Engine將根據來自Class Loader的錯誤訊息(exception message)分析出軟體錯誤型態為 NullPointerException會先去尋找系統當中處理NullPointerException的rule script （如圖 32 ）。並且根據此 rule script 所設定之步驟呼叫 rule(NullPointerException rule script的流程說明請參閱3.3.2使用程式範例說明Rule Engine)。

由Class loader所捕捉到的exception message

java.lang.NullPointerException Rule Engine

at TestNullPointer.main(TestNullPointer.java:12) Exception in thread "main"

選擇 rule script

根據 exception message 的資訊所使用 NullPointerException 的 rule script

第一步：對於產生NullPointerException錯誤的敘述句，設定造成程式發生

NullPointerException的變數為criterion產生slice，產生的資訊每一個敘述句將得到 weight的積分。

(使用Rule 2 將會找出這些變數並且在此設定Weight為 1)

第二步：對於上一個步驟產生的slice，尋找造成錯誤的變數criterion所指向的物件是否來自其他元件的生成，並且透過某些指令將其傳遞給criterion，我們標記這些傳遞以及生成的指令。

(使用Rule 11將會標記這些傳遞或是生成物件給criterion敘述，在此設定Weight為4) 第三步：尋找在slice當中的控制敘述，若被標記的指令被某些控制敘述所影響，則造成criterion

所指向的物件則有可能便是因為這些控制敘述設計不當，導致傳遞給criterion或是生成物件失敗。

(使用Rule 12將會找尋這些控制敘述，在此設定Weight為10)

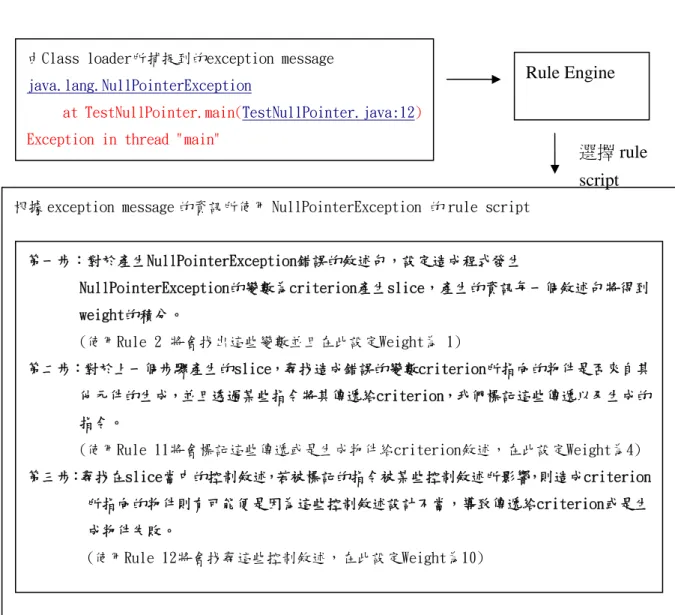

圖 32 案例二，Rule Engine 根據錯誤類別(NullPointerException)選取對應運作的腳本

(14)

z 本案例(NullPointerException)使用rule 2(設定使用方法以及存取field的物件為criterion)，Weight為 1 所進行之分析(如圖 33)：

Rule 2 主要是分析當物件呼叫方法或是存取 field 時候，設定此物件為 criterion。例如程式若丟出 NullPointerException 的原因多在於一個 null 的物件呼叫方法或是存取 field ，所以在此判斷此物件為造成 NullPointerException 的原因並設定其為 criterion 進行 program slicing。

Component :main program

1 import GetEpsilonValue.publicE;

2 import MidTransObj.publicB;

3 import PI_Value.publicF;

4 public class TestNullPointer {

5 public static void main(String[] args) { 6 publicF GetPI_Value = new publicF();

7 publicB S_from_MidTransObj= new publicB();

8 publicE Epsilon=new publicE();

9 int i=(int)Epsilon.GetE_Val();

10 String String_from_PI =GetPI_Value.toString();

11 String String_to_Use=S_from_MidTransObj.getA_String();

12 String allString=String_from_PI+String_to_Use.substring(i);

NullPointerException TestNullPointer.java Line 12

設定 String_to_Use 為 criterion

圖 33 案例二 (NullPointerException)使用 rule 2(選取使用物件方法或是存取其 field 值為 criterion)進行分析

z 本案例(NullPointerException)使用rule 2(設定使用方法以及存取field的

(15)

物件為criterion)，Weight為 1 所產生之結果(如圖 34)：每一個敘述句以及變數宣告將會得到weight(在本例weight值為 1)的積分值。底線代表運作 program slicing分析出來之敘述句。

Component :main program 1

3

7 publicB S_from_MidTransObj= new publicB();

8 9 10

11 String String_to_Use=S_from_MidTransObj.get_String();

12

String allString=String_from_PI+String_to_Use.substring(i);

14 } 15 }

2

4 public class MidTrans_B { 5

6 private String SB_Ex;

8 }

10 ObjCreate ObjA=new ObjCreate();

11 AlwaysTrue t =new AlwaysTrue();

12 if(t.getT())

13 SB_Ex=ObjA.GetString();

14 return SB_Ex;

15 } 16 }

4 return true;

5 } 6

7 8 9 }

3

4 public class ObjCreate { 5

6 private String SA_Ex;

9 10 11 12 13

15 RandomC tempC=new RandomC();

16 if(tempC.GetRandomVal()>1){

17 SA_Ex=new String("Hello world");

18 }

19 return SA_Ex;

20 } 21 }

Component:epsilon value 1

2 3 4 5 6 7 8 9

Component:PI Value 1

2 3 4 5 6 7 8

6 double temp=(Math.random());

7 return temp;

8 } 9}

Component score:5

Component score:2

Total score:14

Component score:7

圖 34 案例二 (NullPointerException)使用 rule 2 (選取使用物件方法或是存取其 field 值為 criterion)所產生之結果

z 本案例(NullPointerException)使用rule 11 (追蹤設定criterion的物件傳

(16)

遞生成敘述)，weight為 4 所進行之分析。rule 11 主要使用遞迴方法，依序紀錄直接或間接設定criterion的外部物件。下面是rule 11 的第一個步驟(如圖 35)：

把 criterion : (TestNullPointer , Line 12 , String_to_Use)傳入 rule 11。對每一個在此 rule engine slice 的敘述句有順序的進行分析(只分析在此 criterion 之前之敘述句)。

如 TestNullPointer 的第 11 行：

“String_to_Use = S_from_MidTransObj.get_String();＂

String_to_Use 被一個 S_from_MidTransObj 這個物件當中 get_String()的回傳值所指派。將此方法的回傳值傳入 rule 11 的遞迴函式開啟新的遞迴呼叫繼續找尋。在這個案例當中只有 TestNullPointer 的第 11 行直接指派變數給 String_to_Use，所以這一步驟的遞迴函式將只標記這一行。

Component :Main program 1

3

8 9

10 11 String

String_to_Use=S_from_MidTransObj.get_String();

12

14 } 15 }

2

8 }

12 if(t.getT())

13 SB_Ex=ObjA.GetString();

14 return SB_Ex;

15 } 16 }

4 return true;

5 } 6

7 8 9 }

1.Criterion 傳入 Rule 11 之遞迴方法.

3.將此方法(getA_String)之回傳值 (SB_Ex)傳入 Rule 11 的遞迴方法繼續找尋下去.

2.找尋到符合文法之 statement, 並標記之(line 11)

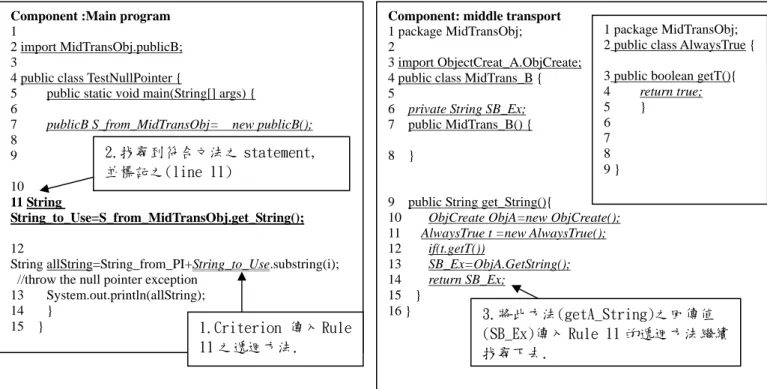

圖 35 案例二 (NullPointerException)使用 rule 11(追蹤設定 criterion 的物件傳遞生成敘述)分析步驟之一

z 案例(NullPointerException)使用rule 11 (追蹤criterion的物件傳遞關係)

(17)

的第二步驟(如圖 37)：

由於上一個遞迴將 middle tranport 元件當中 MidTrans_B 的函式 Get_String()的回傳值傳入 rule 11 的遞迴方法，所以將 Get_String()回傳值(MidTrans_B , Line 14 , SB_Ex)

並且透過 rule 11 找出 MidTrans_B 的第 13 行:

SB_Ex=ObjA.GetString();

標記此行，並且將 ObjA 當中的 GetString()的回傳值傳入 rule 11 的遞迴呼叫開啟新的遞迴函式。

2

8 }

12 if(t.getT())

13 SB_Ex=ObjA.GetString();

14 return SB_Ex;

15 } 16 }

4 return true;

5 } 6

7 8 9 }

3

9 10 11 12 13

17 SA_Ex=new String("Hello world");

18 }

19 return SA_Ex;

20 } }

1.將此回傳值設為

criterion 傳入 Rule 11 之遞迴方法。

2.找尋到符合模式之 statement，

並標記之(line 13)

3.將此方法(Get_String)之回傳值 (SA_EX)傳入 Rule 15 的遞迴方法繼續找尋下去.

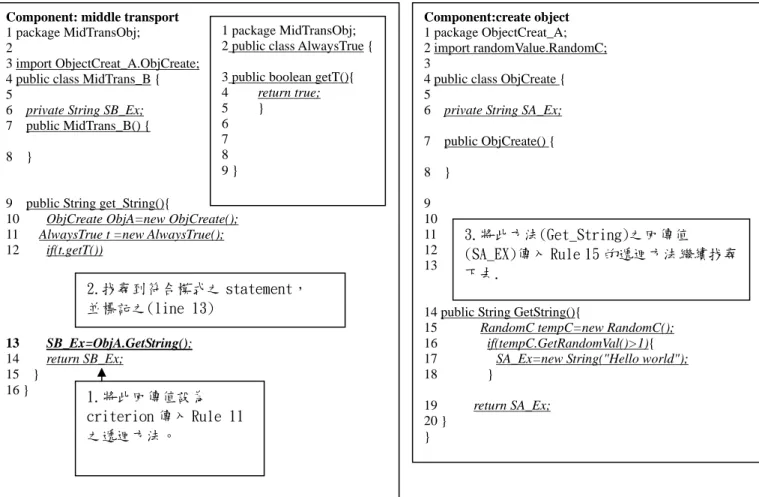

圖 36 案例二(NullPointerException)使用 rule 11(追蹤設定 criterion 的物件傳遞生成敘述)分析步驟之二

z 案例(NullPointerException)使用rule 11 (追蹤criterion的物件傳遞關係)

(18)

的第三步驟(如圖 37)：

上一個步驟的遞迴將 ObjectCreate 當中的函式 GetString()的回傳值傳入 rule 11 開啟新的遞迴。所以本步驟將(ObjectCreate,Line 17,SA_Ex)傳入 rule 11 的遞迴函式。透過分析將會找出第 17 行 SA_Ex 符合文法並標記此行，

而由於在此行當中 SA_Ex 並非由其他物件指派也不是物件方法的回傳值跟 field 值所設定，所以評估第 17 行的 SA_Ex 物件的值為本身所產生，rule 11 並不會再開啟一個新的遞迴呼叫，而是將此敘述再給予加分。

3

9 10 11 12 13

17 SA_Ex=new String("Hello world");

18 }

19 return SA_Ex;

20 }

21 }

1.SA_Ex 傳入 rule11

之遞迴方法。

2.找尋到符合文法之敘述句，

並標記之(line 17)。

3.將此敘述積分加上 weight 值。

4.根據文法分析判斷 SA_Ex 物件並不是由其他元件所指派，所以根據 rule 會另外對這敘述句加 weight 值的積分。

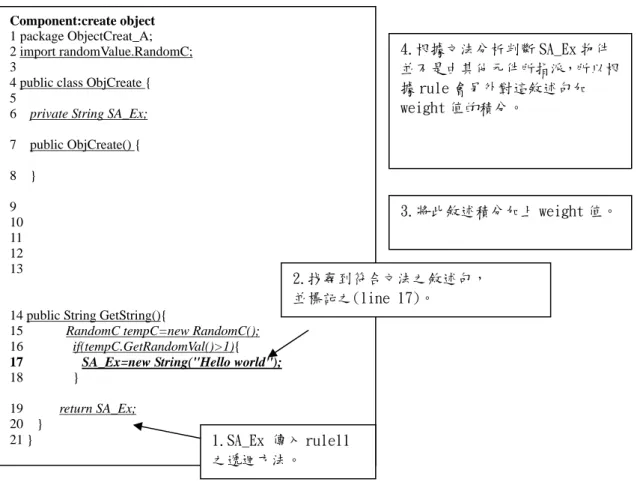

圖 37 案例二(NullPointerException)使用 rule 11(追蹤設定 criterion 的物件傳遞生成敘述)分析步驟之二

z 案例(NullPointerException)使用rule 11 (追蹤criterion的物件傳遞關

(19)

係)，weight為 4，分析之後的結果(如圖 38)：透過rule 11 分析，將會標記 3 行敘述句：TestNullPointer的line 11、MidTrans_B的line 13 以及 ObjCreate的line 17。這些敘述句都會被加上weight的積分，而ObjCreate 的 line 17 因為符合＂物件為自己生成，並非從其他物件指派＂的情況。所以會額外再給予加分。

4 return true;

5 } 6

7 8 9 }

3

7 public ObjCreate() {

8 } 9 10 11 12 13

18 }

19 return SA_Ex;

20 } 21 }

Component:epsilon value 1

2 3 4 5 6 7 8 9

Component:PI Value 1

2 3 4 5 6 7 8

7 return temp;

8 } 9}

Component score:13

Component score:2

Total score:26

Component score:11

Line 11 marked

Line 13 marked

Line 17 marked

Component :Main program

1

3

8 9 10 11 String

12

14 } 15 }

2

8 }

12 if(t.getT())

14 return SB_Ex;

15 } 16 }

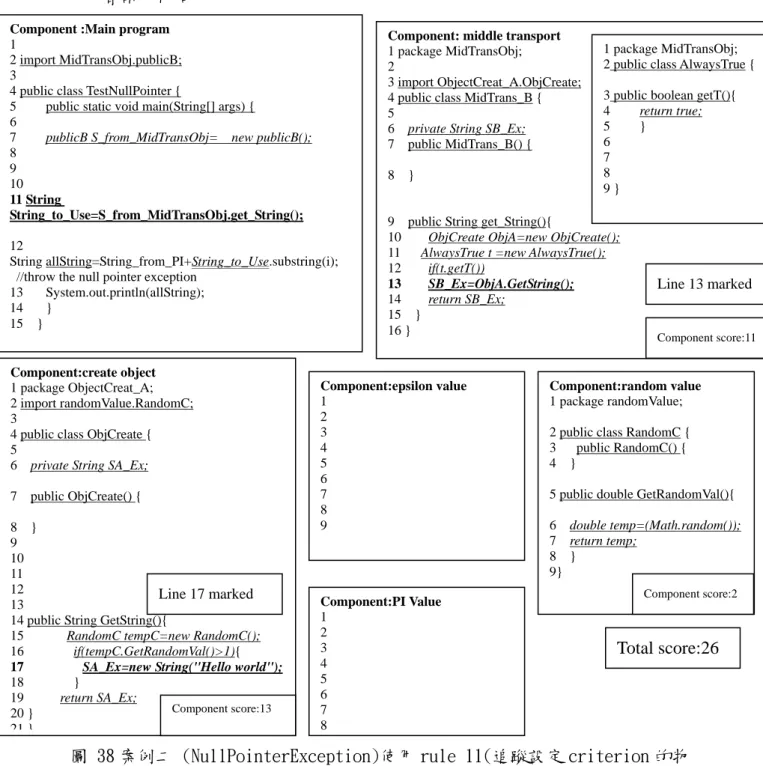

圖 38 案例二 (NullPointerException)使用 rule 11(追蹤設定 criterion 的物件傳遞生成敘述)分析之結果

z 本案例(NullPointerException)使用rule 12(找尋可能造成錯誤的控制敘

(20)

述)，Weight為 10，所進行之分析(如圖 39、圖 40)。Rule 12 主要用來評估可能造成錯誤的控制敘述，例如程式在發生NullPointerException原因可能在於某個物件在被傳遞或是本身生成物件之時候，因為控制敘述錯誤，導致這些這個物件被指派或是本身生成的敘述沒有被正常執行(該執行而未被執行)。由上一個rule標記的敘述則就是代表的criterion物件生成以及被指派的敘述句，而本rule在找尋這些被標記的敘述句，有沒有被控制流程所控制。

Component :main program 1

3

8 9 10 11 String

12

14 } 15 }

2

8 }

12 if(t.getT())

14 return SB_Ex;

15 } 16 }

4 return true;

5 } 6

7 8 9 }

在 Component :main program 並無控制流程的敘述影響被標記敘述的執行。

Component score:11+10=21

在 Component: middle transport 當中，被標記的敘述句 line 13 行被一個 if 敘述句所控制（雖然此控制敘述並無設計錯誤），將此敘述句的積分加上 weight 值。

圖 39 案例二(NullPointerException)使用 rule 12(找尋可能造成錯誤的控制敘述)分析之結果(1)

(21)

3

9 10 11 12 13

16 if(tempC.GetRandomVal()>1){

18 }

19 return SA_Ex;

20 } }

7 return temp;

8 } 9}

Component score:13+10=23

Component score:2

在 Component :random value 並無被標記敘述。

在 Component: create object 當中，被標記的敘述句 line 17 行被一個 if 敘述句所控制，將此敘述句的積分加上 weight 值。

圖 40 案例二(NullPointerException)使用 rule 12(找尋可能造成錯誤的控制敘述)分析之結果(2)

(22)

z 本案例(NullPointerException)使用rule 12( 評估可能造成錯誤的控制敘述)，Weight為 10 所得出之最後結果(如圖 41)：

Component :Main program 1

2

圖 41 案例二(NullPointerException)使用 rule 12( 評估可能造成錯誤的控制敘述)之結果

3

8 9

10 11 String

12

14 } 15 }

8 }

4 return true;

5 } 6

7 8 9 }

12 if(t.getT())

Component score:21 14 return SB_Ex;

15 } 16 }

2 public class RandomC 3

4 public class ObjCreate

{ 3 public RandomC() {

5

{ 4 }

5 public double GetRandomVal() 7 public ObjCreate()

{ 6 double temp=(Math.random());

{ 8 }

9 10 11 12 13

14 public String GetString()

7 return temp;

8 }

9} Component score:2

{

16 if(tempC.GetRandomVal()>1){

18 }

19 return SA_Ex;

Component score:23 20 }

}

Total score:46

(23)

z 本案例(NullPointerException)經過分析過後之系統元件架構圖，以及其積分值(如圖 42)：

經過分析之後 create object 元件的積分值最高，若使用者找到新的 create object 元件並且利用這個跟原本元件的替換。若新的 create object 元件有修正 ObjCreate 對於傳送出去 String 物件生成之部份，則之後便避免掉此系統再次發生 NullPointerException 的情況。

圖 42 案例二(NullPointerException)分析過後之系統元件架構圖，以及其積分值

(24)

4.3 以案例說明物件型態造成之錯誤

z 案例三：ArrayStoreException

本案例主要對 ArrayStoreException 做探討。當一個軟體發生 ArrayStoreException 而中斷執行，代表程式有一個物件試著存入型態(type)不同的陣列。這種情況會造成程式產生 ArrayStoreException。

下面我們以一個商店(store)的系統舉例說明。本系統主要有 6 個元件(圖 43、程式碼如圖 44)：store是一個商店，store外部有一個warehouse的元件提供給 store 存放商品的陣列。 Store 跟 wholesaler 進貨 (getProduct) ，而 wholesaler則跟兩家工廠factor_A跟factor_B設定購買的貨品(setObjFromA、

setObjFromB)以及得到貨品(getObjFromA、getObjFromB)。最後buyer會跟store 買(buy)貨物。

在此範例，store 會產生 ArrayStoreException，主要原因是 factor_B 在生成物件之後，對物件的型態做了轉換(casting)。透過 wholesaler 傳送給 store 時，當此物件要存入 store 當中的商品陣列時就會產生 ArrayStoreException。

為了要分析此錯誤我們的概念是：

1. 造成軟體發生 ArrayStoreException 的原因在於一個物件試圖存入一個陣列當中而此陣列卻與此物件型態不符。因此有可能造成錯誤的原因一個為物件，而另一個為陣列。在此為了確保所有找出所有可能造成錯誤的敘述，所以對於這陣列以及要存入陣列的物件都應該設定為 criterion 進行 program slicing。

2. 對於上述設定為 criterion 的變數，我們希望能找到其 criterion 所指定的物件是否為在其他元件當中所生成後，透過傳遞的敘述將這些在其他元件生成的物件設定給這些 criterion。若找出這些指令，比對這些指令是否有 casting 的語法，若有，我們推測有可能這些傳遞給 criterion 的物件在此行敘述當中其型態被轉換，導致程式當中使用這些物件的型態與原先設計不

(25)

符，使軟體產生 ArrayStoreException。

根據上述兩點概念我們設計了針對ArrayStoreException的分析腳本(如圖 45)。首先在腳本當中第一步則是運作上述分析的第一點概念：對於陣列以及欲存入陣列的物件設定為criterion並且進行program slicing的分析，之後將其結果聯集起來成為一個新的slice。而這邊注意的是我們對兩個rule使用時weight 值設計不同，原因在於一般而言ArrayStoreException發生的原因多在於物件本身型態設計錯誤，比較少會發生在陣列本身設計上的錯誤。因此在此其weight 值，對存入陣列的物件進行分析的weight值高於對陣列進行分析的weight值。第二步驟則是追蹤criterion物件的生成以及傳遞這些物件的指令，並且將其標記。透過標記這些指令，將紀錄下這些設定criterion物件來源的指令。第三步驟將比對這些設定criterion的指令是否有對物件在傳遞時對其進行型態上得轉換(casting)，若這些被標記的指令存在型態上轉換的操作，有可能造成程式執行時將物件與欲存入的陣列型態不符的原因，便在於此物件在這行指令當中型態被轉換，導致後來在使用時，此物件型態與原先設計的型態不符。若有比對出設定criterion物件的指令在傳遞物件的過程當中對於這些物件有進行型態上的轉換，我們將其定為一種可能導致軟體發生ArrayStoreException的原因，並給於高於前兩個步驟給予的weight值。

(26)

Component : store

1 import warehouse.StoreArray;

2 import wholesaler.TransProduct;

3 import buyer.buyer;

4 public class Store {

5 public static void main(String[] args) {

6 TransProduct tp =new TransProduct();

7 buyer b=new buyer();

8 buyer b1=new buyer();

9 int i=StoreArray.getArraySize()-1;

10 Object warehouse[] = StoreArray.getArray();

11 Object product=tp.getProduct();

12 while(i>=0){

13 warehouse [i]= product;

14 i--;

15 }

16 while(true){

17 i=(int)(Math.random()*warehouse.length);

18 if(warehouse [i]!=null){

19 b.buy(warehouse [i]);

20 warehouse [i]=null;

21 }

22 }

23 } 24 }

Component : warehouse 1 package warehouse;

2 public class StoreArray {

3 static Object stringArray[]=new String[100];

4 public static Object[] getArray(){

5 return stringArray;

6 }

7 public static int getArraySize(){

8 return stringArray.length;

9 } 7 }

Component : buyer 1 package buyer;

2 public class buyer {

3 public void buy(Object o){

4 System.out.println("someone bought "+o);

5 } 6 }

Component :wholesaler 1 package wholesaler;

2 import factor_A.material_A;

3 import factor_B.material_B;

4 public class TransProduct {

5 material_B productB=new material_B();

6 material_A productA=new material_A();

7 public Object getProduct(){

8 Object transObj;

9 Double i=new Double((Math.random()*10));

10 if(i.intValue()<5){

11 productB.setObjFromB(i);

12 transObj=productA.getObjFromA();

13 }

14 else{

15 productB.setObjFromB(i);

16 transObj=productB.getObjFromB();

17 }

18 return transObj;

19 } 20 }

Component : factor_A 1 package factor_A;

2 public class material_A { 3 private String product_A;

4 public Object getObjFromA(){

5 return product_A;

6 }

7 public void setObjFromA(Object s){

8 product_A=new String(s.toString());

9 } 10 }

Component : factor_B 1 package factor_B;

2 public class material_B { 3 private Object product_B;

4 public Object getObjFromB(){

5 Object s=(Double)product_B;

6 return s;

7 }

8 public void setObjFromB(Object s){

9 product_B=s;

10 } 11}

圖 44 案例三(ArrayStoreeException) 系統程式碼

(27)

z 此案例使用軟體錯誤診斷分析之過程：

Rule Processing Engine 將 exception message 分析出軟體錯誤型態為 ArrayStoreException，其會先去尋找系統當中處理 ArrayStoreException 的 rule scripe。並且根據此 rule script 所設定之步驟呼叫 rule 評估整個系統。

由Class loader所捕捉到的Exception Message

java.lang.ArrayStoreException Rule Engine

at Store.main(Store.java:13)

Exception in thread "main" 選擇 rule

script

根據 exception message 的資訊所使用 StoreArrayException 的 rule script

第一步：將產生錯誤的敘述句的right hand side的變數設定為criterion進行program slicing產生 slice；並且將產生錯誤的敘述句的left hand side所指定的陣列作為criterion進行program slicing產生slice。將上述兩個slice聯集在一起產生新的slice。

(使用rule 6(設定指派(assign)錯誤的變數為criterion)，將可以設定right hand side當中的變數為criterion，產生slice，此規則的weight值設定為2，代表slice當中所找出來的敘述，每一個將會得到2點的積分值。而使用rule 7(設定被指派(assign)錯誤的變數為criterion)將會設定敘述句當中的 left hand side的變數，在此為欲被存取的陣列為 criterion進行 program slicing，設定weight值為1代表在此slice當中每一個敘述將會得到1點的積分。最後將兩個slice 進行聯集產生新的slice）

第二步：透過第一步驟所設定的criterion，對產生的slice進行分析。尋找造成錯誤的變數criterion 所指向的物件是否來自其他元件的生成，並且透過某些指令將其傳遞給criterion，我們標記這些傳遞以及生成的指令。

(使用Rule 11將會標記這些傳遞或是生成物件給criterion的敘述，在此設定Weight為2) 第三步：對於上述所標記的敘述句，尋找是否有進行型態轉換的敘述句(casting)。若有符合則給予積分

值。

(

使用 rule 13(標記轉換物件型態的敘述句)將會標記這些轉換物件型態的敘述句，設定 weight 值為 15。最後將此 slice 以及軟體內部元件評估的積分值回傳出 Rule Engine 作為最後評估結果。

)

圖 45 案例三，Rule Engine 根據錯誤類別(ArrayStoreException)選取對應分析的運作腳本

(28)

z 本案例(ArrayStoreException)使用使用 rule 6(設定指派(assign)錯誤的變數為 criterion)，weight 為 2 進行之分析：

7 buyer b=new buyer();

8 buyer b1=new buyer();

12 while(i>=0){

13 warehouse [i]= product;

14 i--;

15 }

16 while(true){

17 i=(int)(Math.random()*warehouse.length);

18 if(warehouse [i]!=null){

19 b.buy(warehouse [i]);

20 warehouse [i]=null;

21 }

22 }

23 } 24 }

將會設定當中的第 13 行的 right hand side 的變數 product 作為 criterion ，進行 program slicing 分析。

圖 46 案例三(ArrayStoreException)使用 rule 6(設定指派(assign)錯誤的變數為 criterion)進行分析

(rule 7 分析過程與 rule 6 相同，只是選取的 criterion 不同)

(29)

z 本案例(ArrayStoreException)使用使用rule 6(設定指派(assign)錯誤的變數為criterion進行program slicing分析)-在此例為行號 13 的變數product 為criterion、weight為 2)分析之結果以及其積分(每個被找出來的敘述句以及變數宣告將會得到 2 分)（如圖 47）：

7 8

10

12 while(i>=0){

14 i--;

15 }

16 17 18 19 20 21 22 23 24 }

4 5 6

9 } 10 }

Component : buyer 1

2 3 4 5 6

8 Object transObj;

11

13 }

14 else{

15

17 }

18 return transObj;

19 } 20 }

5 return product_A;

6 } 7 8 9 10 }

6 return s;

7 } 8 9 10 11}

Component score:4

Component score:16

Component score:4

Component score:6

圖 47 案例三(ArrayStoreException)使用 rule 6(設定指派(assign)錯誤的變數為 criterion 進行 program slicing 分析)所產生之結果

(30)

z 本案例(ArrayStoreException)使用使用rule 7(設定被指派(assign)錯誤的變數為criterion進行program slicing，weight為 1)進行分析。透過設定被指派的變數作為criterion(在此為陣列warehouse)進行program slicing，

將會產生slice。所產生之結果以及元件的積分值如圖 48 ：

7 8

11

12 while(i>=0){

14 i--;

15 }

16 17 18 19 20 21 22 23 24 }

6 }

9 } 7 }

2 3 4 5 6

Component :wholesaler 1

2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

Component : factor_A 1

2 3 4 5 6 7 8 9 10

Component : factor_B 1

2 3 4 5 6 7 8 9 10 11

Component score:3

圖 48 案例三(ArrayStoreException)使用 rule 7(設定被指派(assign)錯誤的變數為 criterion 進行 program slicing 分析)所產生之結果

(31)

z Rule Processing Engine會將上述兩個rule所產生出來的資訊(如圖 49)做集合運算中的聯集(標粗體的敘述為交集共有部份)。例如在component:

store 第 12 行的 while 控制迴圈跟控制變數 i ，以及會影響變數 i 的 component:warehouse當中作為存放商品倉庫陣列的長度以及陣列的宣告這兩個部份。在此交集之後，敘述句的積分值若有交集會彼此相加產生新的元件積分值。

3 static Object stringArray[]=new String[100];

6 }

8 return stringArray.length;

9 } 7 }

2 3 4 5 6

8 Object transObj;

11

13 }

14 else{

15

17 }

18 return transObj;

19 } 20 }

5 return product_A;

6 } 7 8 9 10 }

6 return s;

7 } 8 9 10 11}

Component score:4+3

Component score:16

Component score:4

Component score:6

7 8

9 int i=StoreArray.getArraySize()-1;

12 while(i>=0){

14 i--;

15 }

16 17 18 19 20 21 22 23 24 }

圖 49 聯集圖 47以及圖 48兩個slice所產生之新slice

(32)

z 本案例(ArrayStoreException)使用rule 11 (追蹤設定criterion的物件傳遞生成敘述)，weight為 2 所進行之分析。本案例當中有兩個criterion，位於component :store第 13 行的變數warehouse以及變數product。這兩個變數都為criterion，根據這兩個變數所將會標記出如圖 50的的敘述句，對於變數x進行分析的說明如下：

1. 對於陣列變數 x 追蹤設定它的物件將會找到 component : store 當中的第 10 行的＂Object warehouse[] = StoreArray.getArray();＂，此行敘述設定了變數 warehouse，因此標記此行。由於其設定變數 warehouse 的形式是一個物件呼叫方法的回傳物件，所以在此設定此物件方法 (StoreArray.getArray())的回傳物件為下一個要追蹤的物件。

2. 在 component :warehouse 當中追蹤 getArray()方法的回傳物件，第 5 行的變數 stringArray 。並且找到第三行的＂static Object stringArray[]=new String[100];＂，此行為此變數的生成敘述，根據規則除了標記此行之外還會在給予額外積分值。

以上是對變數 x 的物件傳遞進行追蹤的步驟以及標記的指令。下面則是對變數 product 進行追蹤的步驟：

1. 對於變數product我們將會找到在圖 50裡component : store當中的第 11 行＂ Object product=tp.getProduct();＂此行設定product的設定，並且且將此物件的呼叫方法(tp.getProduct())的回傳物件作為下一個要追蹤的物件。

2. 追蹤 component : wholesaler 當中 getProduct() 方法的回傳物件 transObj，將會得到在此圖 50 component : wholesaler當中的第 12 行：＂transObj=productA.getObjFromA();＂以及第 16 行：＂ transObj=productB.getObjFromB();＂此兩行會設定欲追蹤的物件 transObj。

3. 在圖 50對於component : factor_A當中的getObjFromA()當中函式的回

(33)

傳物件product_A會被設定為預追蹤的物件。然而在這些slice資訊當中並沒有找到設定component : factor_A當中的getObjFromA()回傳物件 product_A的指令，所以並沒有標記任何指令。

4. 在圖 50對於component : factor_B當中函式getObjFromB()當中函式的回傳物件s，則會追蹤到第 5 行＂Object s=(Double)product_B;＂設定回傳物件s的值，並且標記之。而物件product_B在往上搜尋並沒有找尋到設定此物件的敘述，因此此rule到此分析結束。

被標記後的敘述句將會得到 weight 為 2 的積分，而由於圖 50 當中的 component :warehouse 被標記的＂ static Object stringArray[]=new String[100];＂這行敘述，代表這個設定criterion的物件並非從其他元件取得，而是自己元件內所生成，因此根據規則會再加予weight為 2 的積分。

z 本案例(ArrayStoreException)最後將會使用rule 13(標記轉換物件型態的敘述句)，weight為 15。這個規則將會對設定criterion物件的敘述句，判斷是否有部份敘述對物件進行了型態的轉換(type casting)。若發現類似敘述，便給予較高的積分值(如圖 51)。

(34)

3 static Object stringArray[]=new String[100];

5 return stringArray;

6 }

9 } 7 }

Component : store

7 8

10 Object warehouse[] = StoreArray.getArray();

11 Object product=tp.getProduct();

12 while(i>=0){

14 i--;

15 }

16 17 18 19 20 21 22 23 24 }

2 3 4 5 6

8 Object transObj;

11

12 transObj=productA.getObjFromA();

13 }

14 else{

15

16 transObj=productB.getObjFromB();

17 }

18 return transObj;

19 } 20 }

5 return product_A;

6 } 7 8 9 10 }

5 Object s=(Double)product_B;

6 return s;

7 } 8 9 10 11}

Component score:7+2+2

Component score:16+2+2

Component score:4

Component score:6+2

圖 50 案例三(ArrayStoreException)使用 Rule 11(標記設定 criterion 的物件傳遞生成的敘述)所產生之 slice 以及元件積分值

第一步：對存取陣列當中的索引值設定為criterion，進行program slicing分析，產生slice，

由Class loader所捕捉到的Exception Message

根據 exception message 的資訊所使用 ArrayIndexOutOfBoundsException 的 rule script：

第一步：對存取陣列當中的索引值設定為criterion，進行program slicing分析，產生slice，

slice當中的每個敘述將會得到weight的積分值。

(使用Rule 4可以設定陣列當中的索引值進行分析。在此我們設定weight為2。) 第二步：對陣列設定為criterion，進行program slicing分析，產生slice，slice當中的每個敘

述將會得到weight的積分值。

(使用Rule 5可以設定陣列進行分析。在此我們設定weight為1。) 第三步：將上述兩個slice集合聯集成新的slice作為最後結果。

由Class loader所捕捉到的exception message

根據 exception message 的資訊所使用 NullPointerException 的 rule script

第一步：對於產生NullPointerException錯誤的敘述句，設定造成程式發生

NullPointerException的變數為criterion產生slice，產生的資訊每一個敘述句將得到 weight的積分。

(使用Rule 2 將會找出這些變數並且在此設定Weight為 1)

第二步：對於上一個步驟產生的slice，尋找造成錯誤的變數criterion所指向的物件是否來自其 他元件的生成，並且透過某些指令將其傳遞給criterion，我們標記這些傳遞以及生成的 指令。

(使用Rule 11將會標記這些傳遞或是生成物件給criterion敘述，在此設定Weight為4) 第三步：尋找在slice當中的控制敘述，若被標記的指令被某些控制敘述所影響，則造成criterion

所指向的物件則有可能便是因為這些控制敘述設計不當，導致傳遞給criterion或是生 成物件失敗。

(使用Rule 12將會找尋這些控制敘述，在此設定Weight為10)

1 import GetEpsilonValue.publicE;

2 import MidTransObj.publicB;

3 import PI_Value.publicF;

4 public class TestNullPointer {

5 public static void main(String[] args) { 6 publicF GetPI_Value = new publicF();

7 publicB S_from_MidTransObj= new publicB();

8 publicE Epsilon=new publicE();

9 int i=(int)Epsilon.GetE_Val();

10 String String_from_PI =GetPI_Value.toString();

11 String String_to_Use=S_from_MidTransObj.getA_String();

1.Criterion 傳入 Rule 11 之遞迴方法.

3.將此方法(getA_String)之回傳值 (SB_Ex)傳入 Rule 11 的遞迴方法繼續 找尋下去.

2.找尋到符合文法之 statement, 並標記之(line 11)

1.將此回傳值設為

criterion 傳入 Rule 11 之遞迴方法。

2.找尋到符合模式之 statement，

並標記之(line 13)

3.將此方法(Get_String)之回傳值 (SA_EX)傳入 Rule 15 的遞迴方法繼續找尋 下去.

1.SA_Ex 傳入 rule11

之遞迴方法。

2.找尋到符合文法之敘述句，

並標記之(line 17)。

3.將此敘述積分加上 weight 值。

4.根據文法分析判斷 SA_Ex 物件 並不是由其他元件所指派，所以根 據 rule 會另外對這敘述句加 weight 值的積分。

Line 11 marked

Line 13 marked

Line 17 marked

Component score:11+10=21

Component score:13+10=23

由Class loader所捕捉到的Exception Message

根據 exception message 的資訊所使用 StoreArrayException 的 rule script

第一步：將產生錯誤的敘述句的right hand side的變數設定為criterion進行program slicing產生 slice；並且將產生錯誤的敘述句的left hand side所指定的陣列作為criterion進行program slicing產生slice。將上述兩個slice聯集在一起產生新的slice。

第二步：透過第一步驟所設定的criterion，對產生的slice進行分析。尋找造成錯誤的變數criterion 所指向的物件是否來自其他元件的生成，並且透過某些指令將其傳遞給criterion，我們標記這 些傳遞以及生成的指令。

(使用Rule 11將會標記這些傳遞或是生成物件給criterion的敘述，在此設定Weight為2) 第三步：對於上述所標記的敘述句，尋找是否有進行型態轉換的敘述句(casting)。若有符合則給予積分

值。

使用 rule 13(標記轉換物件型態的敘述句)將會標記這些轉換物件型態的敘述句，設定 weight 值為 15。最後將此 slice 以及軟體內部元件評估的積分值回傳出 Rule Engine 作為最後評估結果。

第二步：對於上一個步驟產生的slice，尋找造成錯誤的變數criterion所指向的物件是否來自其他元件的生成，並且透過某些指令將其傳遞給criterion，我們標記這些傳遞以及生成的指令。

所指向的物件則有可能便是因為這些控制敘述設計不當，導致傳遞給criterion或是生成物件失敗。

3.將此方法(getA_String)之回傳值 (SB_Ex)傳入 Rule 11 的遞迴方法繼續找尋下去.

3.將此方法(Get_String)之回傳值 (SA_EX)傳入 Rule 15 的遞迴方法繼續找尋下去.

4.根據文法分析判斷 SA_Ex 物件並不是由其他元件所指派，所以根據 rule 會另外對這敘述句加 weight 值的積分。

第二步：透過第一步驟所設定的criterion，對產生的slice進行分析。尋找造成錯誤的變數criterion 所指向的物件是否來自其他元件的生成，並且透過某些指令將其傳遞給criterion，我們標記這些傳遞以及生成的指令。
