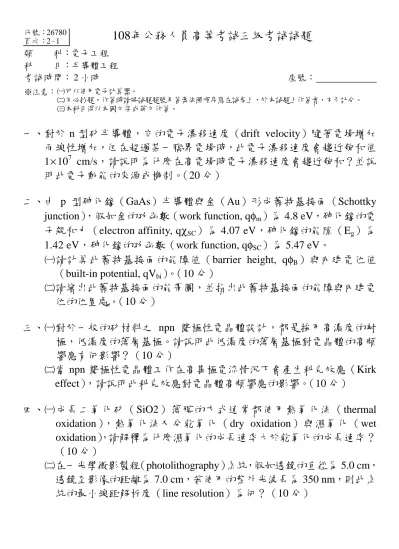

108年公務人員高等考試三級考試試題
類 科:電子工程 科 目:半導體工程
考試時間: 2 小時 座號:
※注意: 可以使用電子計算器。
不必抄題,作答時請將試題題號及答案依照順序寫在試卷上,於本試題上作答者,不予計分。
本科目得以本國文字或英文作答。
代號:26780 頁次:2-1
一、對於 n 型矽半導體,它的電子漂移速度(drift velocity)隨著電場增加 而線性增加,但在超過某一臨界電場時,此電子漂移速度會趨近飽和值 1
×
107 cm/s,請說明為什麼在高電場時電子漂移速度會趨近飽和?並說 明此電子動能的來源或機制。(20 分)二、由 p 型砷化鎵(GaAs)半導體與金(Au)形成蕭特基接面(Schottky junction),假如金的功函數(work function, qφm)為 4.8 eV,砷化鎵的電 子親和力(electron affinity, qχSC)為 4.07 eV,砷化鎵的能隙(Eg)為 1.42 eV,砷化鎵的功函數(work function, qφSC)為 5.47 eV。
請計算此蕭特基接面的能障值(barrier height, qφB)與內建電位值
(built-in potential, qVbi)。(10 分)
請繪出此蕭特基接面的能帶圖,並指出此蕭特基接面的能障與內建電 位的位置處。(10 分)
三、對於一般的矽材料之 npn 雙極性電晶體設計,都是採用高濃度的射 極,低濃度的薄層基極。請說明此低濃度的薄層基極對電晶體的高頻 響應有何影響?(10 分)
當 npn 雙極性電晶體工作在高集極電流情況下會產生科克效應(Kirk effect),請說明此科克效應對電晶體高頻響應的影響。(10 分)
四、成長二氧化矽(SiO2)薄膜的方式通常都使用熱氧化法(thermal oxidation),熱氧化法又分乾氧化(dry oxidation)與濕氧化(wet oxidation),請解釋為什麼濕氧化的成長速率大於乾氧化的成長速率?
(10 分)
在一光學微影製程(photolithography)系統,假如透鏡的直徑為 5.0 cm,
透鏡至影像的距離為 7.0 cm,若使用的紫外光波長為 350 nm,則此系 統的最小線距解析度(line resolution)為何?(10 分)
代號:26780 頁次:2-2
五、請說明在使用正光阻與負光阻常用的顯影溶液。(10 分)
請繪出以擴散技術與離子佈植技術的摻雜雜質濃度對半導體深度的 分布圖。(10 分)
