圓盤斜葉渦輪式攪拌槽流場分析

全文

(1)國立交通大學機械工程學系碩士論文. 圓盤斜葉渦輪式攪拌槽流場分析 Analysis of the flow agitated by disc turbines with pitched blades. 研究生：沈詩珍指導教授：崔燕勇. 中華民國九十四年七月.

(2) 圓盤斜葉渦輪式攪拌槽流場分析 Analysis of the flow agitated by disc turbines with pitched blades 研究生：沈詩珍. Student：Shih-Jhen Shen. 指導教授：崔燕勇. Advisor：Yeng-Yung Tsui. 國立交通大學機械工程學系碩士論文. A Thesis Submitted to Institute of Mechanical Engineering College of Engineering National Chiao Tung University in Partial Fulfillment of the Requirements for the Degree of Master of Science in Mechanical Engineering July 2005 Hsinchu, Taiwan, Republic of China. 中華民國九十四年七月.

(3) 圓盤斜葉渦輪式攪拌槽流場分析研究生：沈詩珍. 指導教授：崔燕勇博士國立交通大學機械學系摘. 要. 本研究主要針對圓盤式攪拌器作流場之計算模擬，並且在攪拌葉片具有一傾角。計算的流場為一複雜之三維紊流流場，假設流場為擬似穩態，使用高雷諾數 k − ε 紊流模式，並在近壁面的流場使用壁函數作處理。在葉片旋轉區域內與葉片旋轉區域外，分別以旋轉座標系及靜止座標系作計算，由於攪拌槽具有對稱性，因此僅計算半個攪拌槽的範圍，當流體流經此範圍邊界時，流出與流入的通量需相同，此範圍之邊界為週期性邊界，計算網格為非結構性且非交錯式網格。本研究主要是改變(1)葉片的傾角α、(2)攪拌器的葉片中心與攪拌槽底部之間的間隙 C、(3)攪拌器葉輪的直徑 D、(4)圓盤的直徑 d 等四種參數，藉由改變這四種參數來觀察流場的變化。結果為當葉片的傾角逐漸加大到臨界角度以後，流場型態會由軸向流場改為徑向流場，功率數會快速減少，攪拌數卻是增加，顯示在葉片旋轉區域內的流體由軸向轉為徑向時，流體必須繞過圓盤，因此需耗費更多功率。間隙越小，流場的軸向流動較強烈，因此葉片角度到達臨界角後，流場型態由軸向轉為徑向流動的變化非常明顯，功率數降低的幅度較明顯，反之，間隙大時，流場徑向流動增強，流場型態由軸向轉為徑向流場反而不明顯，功率數的降低幅度也跟著不明顯。葉輪直徑相同情況下，增加圓盤直徑會使得同間隙下的臨界角度減小，功率數降低的幅度會增加，攪拌數增加的幅度也會大幅增加。增加葉輪直徑會使得流場型態由軸向流場改為徑向流場的現象更不明顯，也會使功率數的減少的幅度變小，而攪拌數的變化更為相近。. i.

(4) Analysis of the flow agitated by disc turbines with pitched blades Student：Shih-Jhen Shen. Advisor：Dr. Yeng-Yung Tsui. Institute of Mechanical Engineering National Chiao Tung University ABSTRACT This research is concerned about a complex 3-D turbulent flow agitated by disc turbine with pitched-blade impellers in a tank. The flow is assumed to be quasi-steady and computed by High Reynolds k − ε model, and wall function is used to calculate the flow near the wall. The inside and outside flows of the impeller region are computed by rotational and stationary frames, respectively. Due to the tank is geometrically symmetric, an appropriate calculation range is selected as cyclic boundary to reduce the amount of the calculation and unstructured and no staggered meshes are used in this simulation. Four parameters changed for the stirred tank are: an oblique angle α of the blade, the clearance C of between center of the blade and bottom of the tank, diameter of the impeller D and disc diameter d. The result shows that once the oblique angle α of blade reach to a critical angle, the flow type will be changed from axial flow to radial flow and the power number decreased rapidly and the pumping number increased. The phenomenon of flow type changed from axial flow to radial flow will be more obvious by decreasing the clearance C, and the decrease of power number also changed rapidly. With increasing the diameter of the impellers, the phenomenon of flow changed from the axial type to the radial type will be unobvious. Again, the decrease of the power numbers also unapparent.. ii.

(5) 誌謝首先，我要感謝我的老師崔燕勇教授在我研究所兩年的歲月中悉心的指導，不僅僅是課業上的殷切教導，或是做人處世該有的態度都讓我受益良多。感謝口試委員林振德、傅武雄、楊文美教授對本論文細心的審查與撥冗建議。謝謝我的同學謝崇民與唐宜甫同窗兩年的陪伴，謝謝我的學弟們柯伯翰、林士超與楊晴翔每天提供不同的娛樂，讓我的研究所生活多采多姿，謝謝我的學長吳添成、胡育昌與邱建仁平日的幫忙。特別感謝 George 與胡學長不僅在課業上幫忙，生活上也是非常貼心的幫助我，謝謝你們。謝謝我最可愛最美麗的兩位室友張粧亭與李思葶，感謝你們兩位每日的陪伴，不管是高興或是難過的事情，都有你們與我分享，讓我在交大的日子感到無限溫暖窩心。謝謝我的大美女媽媽與天仙般的兩位妹妹，每當我遇到挫折的時候，想到你們就會給我無限的勇氣繼續前進，謝謝我的好友小菁菁與大姊的殷切叮嚀與關心，好愛你們。最後，我要謝謝一位特別的人，排行老二的老大，謝謝你在我遇到困難時，總是想辦法給予幫助與建議，謝謝你每日聽我傾訴並且幫我加油打氣，讓我的在交大的生活從不感到孤單與寂寞，謝謝你。. iii.

(6) 目. 錄. 中文摘要. i. 英文摘要. ii. 誌謝. iii. 目錄. iv. 圖目錄. vi. 符號說明. ix. 第一章. 緒論………………………………………………………………………1. 1.1 前言………………………………………………………………………………..1 1.2 文獻回顧…………………………………………………………………………..3 1.3 研究目的…………………………………………………………………………..9 第二章. 數學模式………………………………………………………..………10. 2.1 基本假設…………………………………………………………..……………10 2.2 多重參考座標系之統御方程式………………………………………..………10 2.3 邊界條件………………………………………………………………………..13 第三章. 數值方法………………………………………………………………..14. 3.1 離散化…………………………………………………………………………..14 3.2 計算面上質量流率……………………………………………………………..18 3.3 壓力修正式…………………………………………….……………………….19 3.4 邊界條件………………………………………………………….…………….23 3.5 旋轉座標與靜止座標介面轉換………………………………………………..26 3.6 解題步驟………………………………………………………….…………….27 第四章. 結果與討論……………………………………………………………..28. 4.1 簡介……………………………………………………………….………….…28. iv.

(7) 4.2 模擬 Ranade[6]的幾何外形……………...………………………..…..….…….28 4.3 計算網格…………………………………………………………………….…28 4.4 與 Ranade[6]實驗比較……...………………………………………...…….….29 4.5 格點測試……………………………………………………………...…….….30 4.6 不同間隙下改變葉片傾角對流場的影響(d=2D/3，D=T/3)……………….…30 4.7 圓盤加長對流場的影響(d=2D/3，D=T/3)………………………………….…36 4.8 圓盤加長後，增加葉輪直徑對流場的影響 (d=3D/4，D=T/2)………….…..39 4.9 綜合討論……………………………………………………………………….42 第五章. 結論……………………………………………………………………. 45. 參考文獻……………………………………………………………………………..47. v.

(8) 圖目錄圖 1.1 攪拌器種類[1][2] (a)螺杆式， (b)錨框式， (c)螺帶式， (d)直葉式， (e)斜葉式，(f)曲葉圓盤式，(g)平直葉圓盤式，(h)斜葉圓盤式。.…….….49 圖 1.2 流場型態：(a)徑流式流場，(b)軸流式流場….…..…………......….…......50 圖 2.1 靜止座標系與旋轉座標系……………………………..……….…..….…...51 圖 2.2 週期性邊界示意圖…………………………………………..……...….…...52 圖 3.1 over-relaxed approach 法……….………………………………….…….…...53 圖 3.2 計算邊界壓力示意圖………………………….…………………………....54 圖 3.3 計算壁面剪應力示意圖……………………………………..……….……..55 圖 3.4 格點位置示意圖…………………………………………………...….…….56 圖 4.1 攪拌槽的幾何外型…………………………………………..……….……..57 圖 4.2 攪拌槽的幾何尺寸…………………..………………………….…….….…58 圖 4.3 計算網格………………………………………………………...……..…....59 圖 4.4 速度場的徑向分佈(C=T/2，D= T/3，α=90°) (a) Vr / Vtip 與 Vθ / Vtip (b) W / Vtip ………………………………......……….…..60 圖 4.5 不同格點數速度場的徑向分佈比較圖(C=T/2，D= T/3，α=90°) (a) Vr / Vtip 與 Vθ / Vtip (b) W / Vtip …………………………….…...……….…..61 圖 4.6 葉片直徑 D=T/3 和間隙 C=T/2 在不同角度時的流線圖(d=2D/3)………...62 圖 4.7 葉片直徑 D=T/3 和間隙 C=T/2 流場變化最大的兩個角度的壓力分佈圖 (d=2D/3).......….........….…......….…......….…..........…...........63 圖 4.8 葉片直徑 D=T/3 和間隙 C=T/2 在不同角度時的功率數、攪拌數、效能指標 (d=2D/3)…...........................…………………….………..…..…64 圖 4.9 葉片直徑 D=T/3 和間隙 C=T/3 在不同角度時的流線圖(d=2D/3)…..……65 圖 4.10 葉片直徑 D=T/3 和間隙 C=T/3 流場變化最大的兩個角度的壓力分佈圖(d=2D/3)……..………..………..………..………….…….........66 圖 4.11 葉片直徑 D=T/3 和間隙 C=T/3 在不同角度時的功率數、攪拌數、效能指標(d=2D/3).……..………..………..………..………..………..……67 圖 4.12 葉片直徑 D=T/3 和間隙 C=T/4 在不同角度時的流線圖(d=2D/3)…..…....68 圖 4.13 葉片直徑 D=T/3 和間隙 C=T/4 流場變化最大的兩個角度的壓力分佈圖(d=2D/3)……...…...……...……...……...……….……...……...69. vi.

(9) 圖 4.14 葉片直徑 D=T/3 和間隙 C=T/4 在不同角度時的功率數、攪拌數、效能指標 (d=2D/3)………………………………………………………....70 圖 4.15 不同高度時流場變化最大的兩個角度(葉片直徑 D=T/3，d=2D/3)……....71 圖 4.16 不同高度時的流場變化情形 (d=2D/3)……..………………………….…..72 圖 4.17 葉片背風面流場變化情形(D=T/3，C=T/4，d=2D/3)………………………73 圖 4.18 不同高度時葉片背風面流場變化情形 (葉片直徑 D=T/3，葉片角度皆為 750) (d=2D/3)………………….……….74 圖 4.19 葉片直徑 D=T/3 和間隙 C=T/2 在不同角度時的流線圖(d=3D/4)………...75 圖 4.20 葉片直徑 D=T/3 和間隙 C=T/2 流場變化最大的兩個角度的壓力分佈圖(d=3D/4).....….….........….…......….…......…….....….…......….76 圖 4.21 葉片直徑 D=T/3 和間隙 C=T/2 在不同角度時的功率數、攪拌數、效能指標 (d=3D/4)…...........................…………….………………..……..77 圖 4.22 葉片直徑 D=T/3 和間隙 C=T/3 在不同角度時的流線圖(d=3D/4)……......78 圖 4.23 葉片直徑 D=T/3 和間隙 C=T/3 流場變化最大的兩個角度的壓力分佈圖(d=3D/4) ……..………..………..………..……………….........79 圖 4.24 葉片直徑 D=T/3 和間隙 C=T/3 在不同角度時的功率數、攪拌數、效能指標(d=3D/4) ……..………..………..………..………..………..…….80 圖 4.25 葉片直徑 D=T/3 和間隙 C=T/4 在不同角度時的流線圖(d=3D/4)….….....81 圖 4.26 葉片直徑 D=T/3 和間隙 C=T/4 流場變化最大的兩個角度的壓力分佈圖(d=3D/4)……...…...……...……..……...……...……...……......82 圖 4.27 葉片直徑 D=T/3 和間隙 C=T/4 在不同角度時的功率數、攪拌數、效能指標 (d=3D/4)………………………………………………………....83 圖 4.28 不同高度時流場變化最大的兩個角度(葉片直徑 D=T/3，d=3D/4)…..….84 圖 4.29 不同高度時的流場變化情形 (d=3D/4)……..……………………………..85 圖 4.30 葉片背風面流場變化情形(D=T/3，C=T/4，d=3D/4)………...…………...86 圖 4.31 不同高度時葉片背風面流場變化情形 (葉片直徑 D=T/3，葉片角度皆為 750) (d=3D/4)………………………….87 圖 4.32 葉片直徑 D=T/2 和間隙 C=T/2 在不同角度時的流線圖(d=3D/4)………..88 圖 4.33 葉片直徑 D=T/2 和間隙 C=T/2 在不同角度時的功率數、攪拌數、效能指標 (d=3D/4)…...........................……………………………..…..…89 圖 4.34 葉片直徑 D=T/2 和間隙 C=T/3 在不同角度時的流線圖(d=3D/4)…..……90 圖 4.35 葉片直徑 D=T/2 和間隙 C=T/3 流場變化最大的兩個角度的壓力分佈圖(d=3D/4)……..………..………..………..………….……........91 圖 4.36 葉片直徑 D=T/2 和間隙 C=T/3 在不同角度時的功率數、攪拌數、效能指標(d=3D/4)……..………..………..………..………..………..….…92 圖 4.37 葉片直徑 D=T/2 和間隙 C=T/4 在不同角度時的流線圖 (d=3D/4)……....93 圖 4.38 葉片直徑 D=T/2 和間隙 C=T/4 流場變化最大的兩個角度的 vii.

(10) 圖 4.39 圖 4.40 圖 4.41 圖 4.42 圖 4.43 圖 4.44 圖 4.45 圖 4.46 圖 4.47. 壓力分佈圖(d=3D/4)……...…...……...……...……...……...……...….…...94 葉片直徑 D=T/2 和間隙 C=T/4 在不同角度時的功率數、攪拌數、效能指標 (d=3D/4)………………………………………………………...95 不同高度時流場變化最大的兩個角度(葉片直徑 D=T/2、d=3D/4)……...96 不同高度時的流場變化情形 (d=3D/4)……..……………………………..97 葉片背風面流場變化情形(D=T/2，C=T/4，d=3D/4)……………………..98 不同高度時葉片背風面流場變化情形 (葉片直徑 D=T/3，葉片角度皆為 750) (d=3D/4)……...…………………..99 葉片直徑 D=T/3 且間隙 C=T/4 時的的壓力分佈圖(d=3D/4)……...…….100 葉片直徑 D=T/3 和間隙 C=T/2 葉片上的壓力分佈圖(d=3D/4) (左為迎風面，右為背風面)………………………………………………101 葉片直徑 D=T/3 和間隙 C=T/2 葉片上的流線圖(d=3D/4) (左為迎風面，右為背風面)……………………….…………………......102 軸向噴流水平夾角 β 示意圖………………………...…………………...103. 圖 4.48 軸向噴流水平夾角在不同間隙下隨著角度改變的情形………………..104 葉片在不同間隙時的功率數………………………………………….….105 葉片在不同間隙時的攪拌數………………………………….………….106 葉片在不同間隙時的κ*……………………………….………...………107 葉片在不同間隙時的ε*…………………………….…………………...108 葉片在不同間隙時的攪拌效率…………………….…………………….109 葉片傾角 α =750 時在不同剖面的流線圖與壓力分佈圖(D=T/3， C=T/2，d=2D/3)…………………………………………………..……….110 圖 4.55 不同角度下(a)葉片迎風面與背風面平均壓力差(b)功率數(D=T/3， C=T/3，d=2D/3)………………………………………….………………..111. 圖 4.49 圖 4.50 圖 4.51 圖 4.52 圖 4.53 圖 4.54. viii.

(11) 符號說明符號. 定義. a P ,a C. 動量方程式之係數. a pP ,a Cp. 壓力修正方程式之係數. B. .擋板寬度. C. .攪拌葉片中心距離容器底部間隙. d. 圓盤直徑. D. 攪拌葉輪直徑. G e. ..單位向量. Ff. 通量. H. .攪拌槽高度. L. 攪拌葉片長度. m. N. ..質量流率 p. .功率數. N Qp. 攪拌數. p. 壓力. QΦ. 源項. Re. 雷諾數. S. 面積向量. Sf. 控容面之面積向量. T. 攪拌槽直徑. U. 速度. Ug. ...網格移動速度 ix.

(12) W. 攪拌葉片寬度. wP. 權重因子. α φ ,α P. .鬆弛因子. ρ. .密度. µ. .分子黏滯係數. ∆V. .控容體之體積. τ. .壁面之剪應力. Ω. .旋轉座標角速度. 下標 b. 邊界. C. 控制體積周圍網格之中心格點. f. 控容面面之中點. i. 表 x, y, z 三方向. P. 主格點. w. 壁面. Φ. 變數. 上標 c. 對流項. d. 擴散項. n. 疊代次數. p. 壓力. UD. 上風差分法. //,⊥. 平行，垂直邊界. x.

(13) 第一章. 緒論. 1.1 前言在生化與化工等工業界方面，常會需要混合兩種或多種以上不同的物質，攪拌槽構造簡單且具有良好的攪拌效果，因此最常被使用來混合物體，主要的功能在於加速質傳的過程，使不同的物質混合，以達到良好的混合過程。攪拌槽性能的優劣會直接影響混合後的產品好壞，因此攪拌槽在攪伴過程中扮演著極為重要的角色。我們可以藉由提高馬達的性能、提高攪拌性能以產生較佳之產品均勻度、減少攪拌時間以提高效率、提高攪拌葉片與攪拌物質間的能量轉換以降低能量浪費以及降低攪拌時所需消耗功率來提高攪拌器的效能。攪拌器葉輪的型態對於整個槽內的流場特性影響非常大，因此在不同的環境與不同的產品需求下，攪拌槽的外型與葉片的形狀與材質也會有所不同。依照不同用途的攪拌器選擇是不同的，以下舉幾個常見的攪拌器種類的例子。依照混合的情況可分為層流式與紊流式兩大類： 1. 層流式攪拌器：此類攪拌器依賴葉片帶動整個攪拌槽中攪拌物質的流動，因此葉片直徑通常接近攪拌槽直徑，內部動量轉換較少，在層流式攪拌器中，擋板的作用不大，反而會降低攪拌效能。 (1)螺杆式攪拌器 (Screw Impeller)：此類攪拌器適用於中高粘度液體的混合，可沿著螺旋面從容器頂部到底部產生良好的循環，葉輪直徑通常為槽的直徑的一半，軸向推力大，因此可以將此攪拌器置於偏心位置以改善漩渦打轉的情形，(如圖 1.1(a))。 (2)錨框式攪拌器 (Anchor Impeller)：可混合中高粘度液體，葉輪直徑通常為槽的直徑的 95％長，會產生水平環向流，在低速旋轉時，沿著壁面能得到較大的剪切力，可防止沉降及壁面附著， (如圖 1.1(b)). 1.

(14) (3)螺帶式攪拌器：此類攪拌器為慢速型攪拌器，常用於層流區，葉輪直徑通常為槽的直徑的 95％長，液體沿著螺旋面上昇或下降形成軸向的上下循環，由於攪拌器直徑大，因此加強了靠近壁面的液體的上下循環，非常適用於中高粘度液體的混合和傳熱等過程，混合效能也是這三種層流式攪拌器當中最好的，(如圖 1.1(c))。 2. 紊流式攪拌器：此類攪拌器內部的能量轉換較好，因此葉片直徑不需太大，一般紊流式攪拌器的葉片約為 1/4~1/2 攪拌槽直徑大小。 (1)直葉渦輪式攪拌器 (Straight Blade Impeller)：此類攪拌器在有擋板時以葉片為分界，會形成上下兩個徑向循環流，具有高剪應力與良好的循環能力，適合攪拌固體懸浮物相關的應用，也適用於雷諾數低於 50 的層流攪拌應用， (如圖 1.1(d))。 (2)斜葉渦輪式攪拌器 (Pitched Blade Impeller)：此類攪拌器除有徑向流外還有軸向分流，可使用於層流或是紊流的環境，適合攪拌固體懸浮物，並且可以應用於廣泛黏度範圍的流體， (如圖 1.1(e))。 (3)曲葉圓盤渦輪式攪拌器(Bakker turbine Impeller)：此類攪拌器擁有更佳的氣體分散能力，由實驗圖可以發現到此種攪拌器在攪拌時，攪拌槽內的流體充分的被混合，不同於 Rushton Impeller 在攪拌過程中，混合幾乎發生在圓盤上方的循環過程，Rushton Impeller 的槽底的混合反而不夠強烈，而此類攪拌器連槽底都可發現到更加強烈的混合效果，攪拌效果明顯比起其他的圓盤式攪拌器來得好 (如圖 1.1(f))。 (4)平直葉圓盤渦輪式攪拌器(Rushton Impeller)：本類攪拌器的轉軸與葉片之間裝有一圓盤，分散效果較良好，具有高剪應力和較大的循環能力，圓盤可以阻擋延著攪拌軸上升而直接通入的流體，形成上、下兩個循環流，而每一片葉片的後方會產生兩個非常強烈的拖曳漩渦，其強大的剪應力不僅可將由攪拌翼下方上升的流體做有效的分散，還可隨著循環流回到攪拌翼再次分散，可提高攪拌效能，氣體在此種圓盤效應下分散 2.

(15) 更平穩、均勻、特別適用於高強度要求的氣體分散與吸收操作，此類攪拌器也適用於固、液兩相催化懸浮反應，可將槽底的固體催化劑完全打碎並充分攪起，用途非常廣泛，在油漆、油墨、塗料、塑料、染料、化妝品等行業都可以見到(如圖 1.1(g))。 (5)斜葉圓盤渦輪式 :本類攪拌器之斜葉具有一傾角，除了徑向分流外，還有軸向分流。具有優良的綜合性能，適用於各種行業的混合與溶解等攪拌過程 (如圖 1.1(h))。. 攪拌器的類型還可以依照流場型態分為兩種，一為徑流式流場，即流體會順著葉輪直徑方向流出(如圖 1.2(a))，如平直葉圓盤渦輪式攪拌槽。一為軸流式流場，即流體會順著旋轉軸的方向流出(如圖 1.2(b))，如斜葉渦輪式攪拌槽。攪拌葉輪在高速旋轉時，常會發生漩渦打轉（Swirling）現象，圓柱容器內的液體會以旋轉軸為圓心，作規則的等速圓周運動，以致於降低混合效果。利用以下四種方法可以改善漩渦打轉的現象：(1)側伸：旋轉軸從桶側伸入，可消除漩渦，但容易造成腐蝕而滲漏。(2)偏心：旋轉軸偏離槽內的中心位置。(3)加擋板：在桶內壁等距加裝四～六片擋板。(4)加直立導管在葉輪附近，引導流體上下流動，可避免形成漩渦，特別對懸浮性固體有效。. 1.2 文獻回顧文獻回顧分為兩大類，一類是以純實驗量測為主，另外一類不僅包含實驗量測並且有數值模擬分析。. 1.2.1 以實驗量測為主要內容 VAN 'T RIET and SMITH (1973)[3] 在平直葉圓盤式攪拌槽中放入追蹤粒子且利用同步照相方式藉以觀察葉片旋轉區域的拖曳渦流結構，觀察後指出當葉輪轉動時，葉片後方的內側邊緣處會產生上下兩個對稱的拖拽渦流。漩渦先垂直往葉 3.

(16) 片前緣再沿著葉片旋轉方向的切線方向運動，並且發現到此拖拽漩渦流動時的離心力對於攪拌效果有很重要的影響。 YIANNESKIS 等(1987)[4] 利用 LDA 量測方法量測平直葉圓盤渦輪式攪拌槽，並且測試比較三種不同葉片到容器底部的間隙，定義 Power Number，發現在雷諾數到達紊流時（Re≧40000），Power Number 會隨著葉片直徑增加，其大小與間隙無關。他們假設拖曳渦流的漩渦中心並不是翼吐出流的中心，而把拖拽渦流的軸心位置看成是徑向和切線方向位置的函數，以軸向速度為零之處來決定。拖曳漩渦隨著距離攪拌業片的距離增加而衰減消失，而紊流波動 (turbulent fluctuations)會隨著距攪拌葉片的距離增加而增大到一定程度，是攪拌槽內紊流波動最強的地方。 WU and PATTERSON(1989)[5] 利用 LDV 量測方法在固定座標下量測平直葉圓盤渦輪式攪拌槽中的紊流因子：紊流強度、自相關函數、紊流尺寸、能量頻譜和紊流能量耗散率。他們發現攪拌葉片周圍有週期性存在，利用自相關函數除去此週期性效應，他們假設可以利用某一函數來代表此週期性的速度波動並計算其對自相關函數的影響，並且假設週期和隨機的波動之間並無關聯以將週期項由自關聯函數中減去，由此計算各種攪拌槽中的紊流因子。此研究中提出最大徑向與切線方向紊流強度發生在葉輪中心位置(z=0)，而最大軸向紊流強度發生 2z/W=0.5 與 2z/W=-0.5，其中 W 為葉片的寬度，在攪拌翼的附近有強烈的週期性波動存在，並且會隨著徑向距離增加而減小，由量測結果可知經由葉片傳輸的能量有 60%消耗在葉片掃過的區域，剩下 40%消耗在容器的其它區域。 RANADE and BOURNE(1990)[6] 利用 LDA 量測方法量測平直葉圓盤渦輪式攪拌器，實驗工作流體為水，有四個檔板(與壁面之間沒有間隙)，圓盤有六個葉片，容器直徑與高度相同，藉由改變攪拌槽的容積直徑與葉輪的直徑來探討對流場的影響，靠近葉輪的水力效能約為 65%，葉輪掃過的區域，能量耗散率約為總輸入功的 30%，文獻中指出攪拌數約為 0.75 ± 0.15，實驗得到的攪拌數(Pumping. Number)約為 0.75，並在文末提出葉輪容積的直徑對於流場特性並無特別的影響。 4.

(17) YIANNESKIS and WHITELAW (1993)[7] 利用 LDA 量測方法配合光耦合器的定位方式隨著葉片軸同步旋轉量測，以獲得時間解析(time-resolved)和角度解析 (angle-resolved)(即對每一角度作整體平均)的速度變化，藉以研究葉片後方的拖曳渦流結構，結果顯示過去將整個 3600 的實驗數據平均的處理方法會將紊流擾動項高估 400%以上。最大的紊流動能在靠近翼片處且接近拖曳漩渦的中心處，並且可以利用此數據當作數值模擬時的邊界條件。 MISHRA and JOSHI (1993)[8] 利用 LDA 量測方法量測平直葉圓盤式攪拌器葉片位置和葉片尺寸對流場的影響，另外和其它四種不同徑向流場攪拌器作比較。由實驗結果得知平直葉圓盤式攪拌器比起其他四種攪拌器要耗費較多的功率，攪拌效果與其他四種攪拌器相比極為相近。文中指出當葉輪直徑為 1/3 容器直徑且葉輪中心高度在 1/3 容器高時，攪拌效果會比較好。 MISHRA and JOSHI(1994)[9] 利用 LDA 法研究多重攪拌器之三維紊流流場，兩種攪拌器同在一根旋轉軸上，研究中比較兩種不同型式之流場：disc turbine-disc turbine(DT-DT) 與 disc turbine-pitched blade turbine(DT-PTD)。當上下兩個攪拌器都是圓盤式攪拌器時(即 DT-DT)，若是兩個圓盤式攪拌器之間的間隙 IC 小於葉輪的直徑 D 時，流場的型態與較大直徑的單一圓盤式攪拌器相似。當葉輪之間的間隙 IC 小於 1.5 葉輪直徑 D 時，水力效能與攪拌效果隨著底部間隙 C 增大而增加。當葉輪間的距離大於 1.5 倍的葉輪直徑 D 時，兩個葉輪將會產生獨立的流場，雖然增加葉輪之間的距離可以使攪拌性能變好，但是還是比不上單一的葉輪攪拌器。當上面的攪拌器換成 pitched blade turbine(即 DT-PTD)，而下面的攪拌器仍為圓盤攪拌器時，整體的攪拌效果將會提升。比較 DT-DT 與 DT-PTD 這兩種型態的攪拌器，可以發現 DT-PTD 的攪拌效果會比 DT-DT 要好。 STOOTS and CALABRESE(1995)[10] 利用 LDA 量測儀器並且配合光耦合器之定位系統來量測平直葉圓盤渦輪式攪拌器，因此可以把量測的結果當成是旋轉座標系所量得的結果。他們對三個方向的平面 r-z,z- θ ,r- θ 做量測，得到流場越是靠近攪拌翼附近，越是呈現強烈的不等向性與週期性，利用此三個不同方向的速 5.

(18) 度平面圖觀察出拖曳漩渦的存在範圍與結構，並且推論流體是被此拖曳漩渦引入，再沿著漩渦軸射出，並且以平均速度的梯度當作變形速率(deformation rate) 來探討對於此漩渦結構的影響，文中並指出經過初步評估，無因次化後的平均速度流場與葉輪的轉速無關。 SCHAFER 等(1997)[11] 利用 LDV 量測方法量測平直葉圓盤渦輪式攪拌槽之流場，並且建立一個詳細完整的資料庫，以作為數值模擬驗證的標準來探討流場的狀態。文中提出紊流尺寸 L 約為葉片高的一半，與 Rushton turbine 的作者提出的是一樣的結果。 LU and YANG(1998)[12] 利用 LDA 實驗方法量測不同葉片數之平直葉圓盤渦輪式攪拌槽，探討 2、4、6、8 葉攪拌翼在各轉速與各翼片同功率消耗的不同條件下的流場。發現八葉攪拌翼片距小，無法提供足夠的空間讓漩渦發展，漩渦大部分在攪拌翼外，其結構很快的被強烈的切線流動速度所破壞，而以四葉的拖曳渦流強度最高，氣泡最小，六葉次之，八葉拖曳渦流強度最弱且氣泡也最大，由此可知，氣體是由翼後的拖曳渦流所分散。對標準圓盤攪拌翼來說，拖曳渦流約在一固定範圍內生成，並向外發展，半徑也逐漸增大，但超過葉片尖端後，渦流直徑就沒多大改變。紊流動能主要在攪拌翼翼片處產生，再由拖曳漩渦傳到槽中其他部分。在同轉速與各翼片同功率消耗的基準下，均是以四葉攪拌翼有最佳的拖曳漩渦系統與氣體分散效能；但是在翼泵量的比較上，卻以八葉有較大的翼泵量，也就是說有較佳的混合效果。 LEE andYIANNESKIS(1998)[13] 利用 LDA 實驗方法量測平直葉圓盤渦輪式攪拌槽內的流場速度，論文中利用所定義紊流時間和紊流尺寸來評估紊流能量耗散率，並且發現愈靠近葉片區域，紊流能量與耗散率就愈高，隨著遠離葉片區域，能量與耗散率也隨之降低，且愈靠近葉片區域，流場愈沒有等向性。 4 DERKSEN等 (1999)[14] 利用 LDA 實驗方法在 RE=2.9x10 探討三維的平直葉. 圓盤渦輪式攪拌槽流場。發現在葉片後方可以清楚的辨識出一拖曳渦流的結構，且在葉輪的附近，許多區域的紊流形式證實為非等向性，而且這些非等向性的區 6.

(19) 域大部分有軸對稱的特徵。在垂直方向可以看到一個集中的高動能區域分布在渦流中心的上方，本篇推斷此動能或是部份動能源自於渦流中心不規則的擾動，而不規則的擾動會牽引出更大規模的擾動。 RANADE 等(2001)[15] 利用 PIV 量測方法量測平直葉圓盤渦輪式攪拌槽，並且探討葉片後的拖曳渦流的結構。利用兩種紊流模式：標準 k − ε 模式與 RNK of k − ε 模式來模擬流場，並且與實驗結果做比較。由實驗結果可以發現最大的紊. 流動能會隨著葉片角度的增加而增加，最大值發生在 40 度的地方，也就是約再拖曳渦流尾端(拖曳渦流消散處)的地方。 ESCUDIE 等(2004)[16] 利用 PIV 之實驗方法研究平直葉圓盤渦輪式攪拌器，他們使用一種新的渦度定義，以一張量 S2+ Ω 2 的特徵值，其中 S 為速度梯度張量( ∇ ⊗ u )的對稱部， Ω 為非對稱部，來探討與分析兩個連續的葉輪葉片中的拖曳渦流所發生的位置與拖曳渦流的大小。. 1.2.2 以數值模擬為主要內容 RANADE and JOSHI(1990)[17]以數值方法模擬有檔板之平直葉圓盤渦輪式攪拌槽並與實驗結果作比較，採用的數值方法為標準 k- ε 模式化來模擬流場。在有擋板的容器裡，圓盤會產生一 3D 且複雜的紊流區域。文中提出無滑移邊界條件在不滲透壁面的影響，無滑移邊界條件會導致一明顯的循環流場出現在容器中。 RANADE and BOURNE(1991)[18] 利用實驗所量測數據作為邊界條件並且使用標準 k- ε 模式化方法模擬有擋板之等間距葉片攪拌槽，攪拌器有六個葉片，四片擋板，葉片傾角為 45 ° ，假設流場為擬似穩態，壁面假設為無滑移邊界條件，並且使用壁函數，將所得結果與實驗比較，與實驗結果相近，並且研究混合時間和比較相關因子，以作為設計新型攪拌器的基礎。 Derksen 等(1999)[19] 利用 LES 數值模擬方法探討平直葉圓盤式攪拌槽，結果顯示離開葉輪的流場呈現不穩定性，並且可以觀察到漩渦的結構明顯產生，靠. 7.

(20) 近葉輪的流場較一致，葉輪後的尾流可以清楚的辨識，尾流的速度明顯的比葉片尖端的速度來的高，最大的速度總計為兩倍葉輪尖端速度，葉片後的流體強烈的呈現徑向方向。 JENNE and REUSS(1999)[20] 利用實驗所量測的數據作為邊界條件，並且利用不同的紊流模式模擬平直葉圓盤渦輪式攪拌槽，並且和實驗數據作比較。利用量測葉片掃過的區域得到的數據來作為計算模擬的邊界條件，並且期望透過比較以獲得較佳的模擬效果。 VERZICCO 等人(2000)[21] 利用 DNS 與 LES 數值模擬方法探討無檔板之攪拌槽，格點組成分為八分之一圓、四分之一圓以及全圓，並且將數值模擬的結果與實驗數值以及 RANS 數值模擬方法作比較， DNS 的模擬方法在格點組成為全圓時得到較佳的模擬結果。DNS 能解的雷諾數很小且能解的幾何形狀也比較簡單，但是比起 RANS 所得到的數值模擬結果來的準確許多，由 DNS 數值模擬所得到的結果可以發現即使是低雷諾數，也可發現到極為強烈的不穩定性以及不同的差異。而 RANS 模式化方法則是把所有速度方面的擾動當成是紊流擾動。 JONES等人(2001)[22] 使用6種不同的紊流模式化方程式來模擬無擋板攪拌槽，並且與實驗數據作比較。這些模式化方程式包括Rodi與Mansour的低雷諾數 k- ε 模式、高和低雷諾數k- ε 模式、RNG k- ε 模式、修正k- ε 模式與k- ε 模式。數值模擬結果大體上來說與實驗結果相符，然而在流場非等向性的區域如葉輪軸的附近以及葉輪掃過的區域卻發現不一致性。胡育昌(2003)[24] 模擬等間距葉片攪拌槽的流場情況，得知當葉片角度為九十度時，等間距葉片攪拌器的流場結構類似圓盤式攪拌槽，流場為徑向流場，會形成上下兩個循環，且當葉片的中心高度為攪拌槽高度的一半時，流場會呈現上下對稱。改變葉片中心位置的高度，並不會改變流場由葉片區射出的方向，只會將流場結構的中心位置下移。且當葉片角度與水平成一夾角，由葉片區射出的主流場方向為軸向向下且向外射出，而在旋轉軸的下方有一個二次循環。在葉片的下游會產生渦流，且隨著遠離葉片愈往下移動。在擋板的上下游皆有渦流的產 8.

(21) 生，而在攪拌槽的上方在接近擋板的附近，在擋板的上游與下游分別有一垂直面循環的渦流。當葉片角度不為為九十度時，葉片角度愈大，二次流的範圍也愈大。當葉片角度增加，葉片後的渦流尺寸也會增加，強度也會增強。葉片角度愈大，在葉片下方所產生的軸向射出的速度也愈強，但當葉片大於某個角度時速度又減小。且當葉片角度愈大，葉片所帶動的圓周方向流動也愈強。循環數軸向位置的最大值是在 z / rt = 0.2 的位置，當葉片角度愈大循環數也愈大，但當葉片大於某一角度時循環數的最大值也下降。而旋轉數軸向位置的最大值在葉片中心位置附近的下方，且葉片角度愈大旋轉數也愈大。邱建仁(2004)[25] 模擬具有傾角的葉輪攪拌槽的流場，結果顯示逐漸改變攪拌葉片的傾角，發現到有一臨界角度，當角度小於臨界角時，流場為軸向流場，角度大於臨界角度時，流場將轉變為徑向流場。攪拌數在臨界角度以後會迅速降低，顯示在葉片旋轉區域範圍內的流體交換速度降低。葉片間隙越小，攪拌數就越大，間隙越大攪拌數則越小。攪拌數在葉片直徑加大後，在臨界角度以後快速減少的幅度變大。不同的葉片間隙有不同的臨界角度，間隙越小，轉為徑向流場的變化越明顯，間隙越大則越不明顯。且由結果可知當葉片直徑增加時，間隙越大臨界角度改變越大，間隙越小臨界角度改變越小。轉速並不會影響流場型態，也不會影響功率數、ε*、κ*的大小，對攪拌數的影響也不大。. 1.3 研究目的我們利用 SIMPLE 壓力修正法，採用有限容積法離散統御方程式，計算範圍採用非交錯式之非結構性網格，並且以標準線性 k − ε 模式配合壁函數模擬圓盤式攪拌槽的流場。我們改變不同的設計參數，藉由計算分析來了解不同的參數對於攪拌器的攪拌能力及混合程度有何影響。. 9.

(22) 第二章. 數學模式. 2.1 基本假設本論文所分析的工作流體為液體，我們對此流場做了以下幾項假設： 1. 流場擬似穩態：攪拌槽內的流場呈現週期性變動，因此假設流場為擬似穩態。 2. 流場內維持等溫狀態：流場溫度在攪拌過程中並沒有明顯增加，因此假設為等溫狀態。 3. 流場為三維不可壓縮流並且忽略重力的影響。. 2.2 多重參考座標系之統御方程式攪拌容器內可以分為兩種座標系，一為靜止座標系，一為旋轉座標系。葉片旋轉區域內使用旋轉座標系，葉片旋轉區域以外則是使用靜止座標系(如圖 2.1)。 2.2.1 靜止座標系之統御方程式在葉片旋轉區域外使用靜止座標系，而靜止座標系是採用尤拉(Eulerian)座標系之統御方程式。連續方程式. 動量方程式. ∂ ( ρU j ) ∂x j. =0. ∂ ( ρU iU j ) ∂x j. =−. (2.1). ∂p ∂ + ∂xi ∂x j. ⎡ ⎛ ∂U ∂U j ⎢ µ ⎜⎜ i + ∂xi ⎢⎣ ⎝ ∂x j. ⎞⎤ ⎟⎟ ⎥ ⎠ ⎥⎦. (2.2). 2.2.2 紊流時均化模式－線性 k-ε模式本論文所探討的流場為一複雜的三維紊流流場，透過雷諾平均 (Reynolds averaging) 過程，形成時均化方程式，將瞬時速度 U i 分為平均項 Ui 與變動項 U ′ : ~ U i = U i + U i′. (2.3). 將(2.3)代入(2.1)(2.2)式中並進行時均化過程後可得到. 10.

(23) ∂ ( ρU j ). 連續方程式. ∂x j. =0. ∂ ( ρU iU j ). 動量方程式. ∂x j. (2.4). =−. ∂p ∂ + ∂xi ∂x j. ⎡ ⎛ ∂U ∂U j ⎢µ ⎜ i + ⎜ ∂xi ⎢⎣ ⎝ ∂x j. ~. ⎛ ⎞⎤ ⎞ ′ ′ ⎜ ⎟ − ⎟⎟ ρ U iU j ⎥ ⎜ ⎟⎥ ⎠ ⎝ ⎠⎦. (2.5). ~. ⎛ ⎞ 上式中 − ρ ⎜ U i′U ′j ⎟ 為雷諾應力，利用紊流模式以求解。 ⎜ ⎟ ⎝ ⎠. 根據 Boussinesq(1877)的假設，雷諾應力與平均應變率呈線性關係： ⎛. ~. ⎞. 2 3. τ ij = − ρ ⎜ U i′U ′j ⎟ = 2 µt Dij − ρ kδ ij ⎜ ⎝. ⎟ ⎠. (2.6). 其中: 平均應變率. ~ ~ 1 ⎛⎜ ∂U i ∂U j Dij = + 2 ⎜⎝ ∂x j ∂xi. 紊流黏滯性. µt =. 紊流動能. U ′U ′ k= i i 2. ⎞ ⎟ ⎟ ⎠. (2.7). Cµ ρ k 2. ~. (2.8). ε. (2.9). ~. 2. 紊流耗散率. ⎛ ∂U ′ ⎞ ε =ν ⎜ i ⎟ ⎜ ∂x ⎟ ⎝ j ⎠. 常數. C µ = 0.09. (2.10). 2 (2.6)式等式右邊加入 ρkδ ij 項是為了使得 i = j 時，等式兩邊能夠成立。 3 將(2.6)代入(2.5)中，如此動量方程式可重新整理為. ∂ ( ρU iU j ) ∂x j. 其中：. =−. ⎛ ∂U ∂U j ∂p ∂ ⎡ + ⎢ µeff ⎜⎜ i + ∂xi ∂x j ⎣⎢ ∂xi ⎝ ∂x j. µeff = µ + µt 11. ⎤ ⎞ 2 ⎟⎟ − ρ kδ ij ⎥ ⎠ 3 ⎦⎥. (2.11).

(24) k 與 ε 的方程式可由 Navier-Stokes 方程式推導得到： k 方程式. ε 方程式. ∂ ( ρU j k ) ∂x j ∂ ( ρU j ε ) ∂x j. P 為紊流生成項. ⎛ µeff ∂k ⎞ ⎜⎜ ⎟⎟ + P − ρε ⎝ σ k ∂x j ⎠. =. ∂ ∂x j. =. ∂ ∂x j. ⎛ µ eff ∂ε ⎞ ε ε2 + − C P C ρ ⎜⎜ ⎟⎟ ε1 ε2 k k ⎝ σ ε ∂x j ⎠. ~. P = − ρ (U i′U ′j ). ⎡ ∂U ∂U j ⎤ ∂U i ∂U i = µt ⎢ i + ⎥ ∂x j ∂xi ⎦⎥ ∂x j ⎣⎢ ∂x j. (2.12). (2.13). (2.14). 根據 Launder and Spalding[23] 可知 Cε1=1.44；Cε2=1.92； σ κ =1.00； σ ε =1.30. 2.2.3 旋轉座標系之統御方程式攪拌槽內的流場為週期性變化，因此假設為擬似穩態(quasi-steady)，不考慮. JK K K 時間變動，在旋轉座標系中加入一個網格移動速度 U g = Ω × r ，動量方程式則須加上葉片旋轉時所產生的物體力(body force)，也就是科氏力與離心力，離心力和. JK 科氏力分別為 - ρε mniΩm (ε pqnΩ p xq ) 和 2 ρε mni Ωm (U n − U gn ) ，其中 Ω 為旋轉座標角 K 速度，而 r 則為網格中心之位置向量。統馭方程式如下：連續方程式. 動量方程式. ∂ [ ρ (U j − U gj )] ∂x j. (2.22). =0. ∂[ ρ (U i − U gi )(U j − U gj )] ∂x j. =−. ⎤ ∂p ∂ ⎡ ⎛ ∂(U i − U gi ) ∂(U j − U gj ) ⎞ 2 + + ⎢µeff ⎜⎜ ⎟⎟ − ρ kδ ij ⎥ ∂xi ∂x j ⎣⎢ ⎝ ∂x j ∂xi ⎠ 3 ⎦⎥. − ρε mni Ω m (ε pqn Ω p xq ) + 2 ρε mni Ω m (U n − U gn ). k 方程式. ∂ [ ρ (U j − U gj ) k ]. ε 方程式. ∂ [ ρ (U j − U gj ) ε ]. ∂x j. ∂x j. =. ∂ ∂x j. ⎛ µ eff ∂ k ⎜⎜ ⎝ σ k ∂x j. =. ∂ ∂x j. ⎛ µ eff ∂ ε ⎜⎜ ⎝ σ ε ∂x j 12. ⎞ ⎟⎟ + P − ρε ⎠ ⎞ ε ε2 ⎟⎟ + C ε 1 P − C ε 2 ρ k k ⎠. (2.23). (2.24). (2.25).

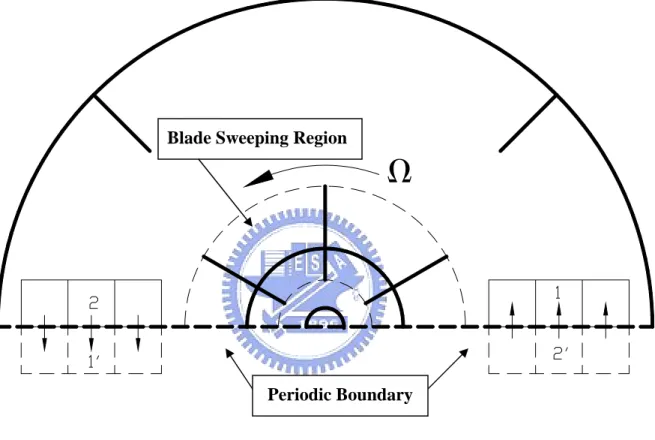

(25) 2.3 邊界條件本篇所包含的計算區域為一封閉容器無進出口邊界，固體壁面需要考慮葉片所造成的移動壁面以及容器內壁的固定壁面，為了減少計算量，我們須要選取適當範圍作為週期性邊界。. 2.3.1 週期性邊界本文所探討的葉輪攪拌槽具有對稱性，每一個葉片的幾何、環境與假設均相同，因此僅取半個攪拌槽的範圍進行流場分析，而當流體流經此計算範圍時，流出與流入的通量需相同，此範圍之邊界為週期性邊界(如圖 2.2)。. 2.3.2 壁面條件流場為非滑移流，槽內有旋轉葉片與容器外壁，所以有移動壁面和固定壁面，由於使用高雷諾數的 k − ε 模式，因此壁面使用壁函數，有關壁函數將在下一張的數值方法中介紹。. JK 1. 固定壁面：容器上蓋，容器底部，容器壁面，擋板皆不動，速度為零 U = 0 JK JK K K 2. 移動壁面：旋轉軸與葉片具有一旋轉速度 U = Ω × r ， r 為葉片所在位置之位. 置向量。. 13.

(26) 第三章. 數值方法. 3.1 傳輸方程式離散化由於非結構性網格比結構性網格更能應用於複雜的幾何外型，因此本研究採用非結構性網格，格點安排成非交錯的形式，我們將所需求解的獨立變數及流體的性質均存於控制體積之中心點，利用有限體積法對傳輸方程式進行離散化。根據第二章的 Navier-Stokes 方程式、k 與ε方程式，可用以下通式表示： G G ∇ ⋅ ⎡ ρ U − U g φ ⎤ = ∇ ⋅ (Γ∇φ ) + qΦ ⎣ ⎦. (. ). (3.1). JK 其中 U g 為網格速度。. 以下分別就對流項、擴散項及源項分別詳述： 3.1.1 對流項(Convection term) 對流項先藉由高斯散度定理(Gauss divergence theorem)，將體積分轉為面積分，再以中點定理，將面積分化為差分形式：. ∫∇. ⋅ ( ρ vφ ) dV =. ∫∫ ( ρ vφ ) ⋅ d S. (3.2). S. • JG G G G G ⎡ ρ U − U g φ ⎤ ⋅ d S ≈ ∑ ⎡ ρ U − U g φ ⎤ ⋅ S f = ∑ m f φ f = ∑ Ffc ∫∫ ⎣ ⎦ ⎣ ⎦f f f f. (. ). (. ). (3.3). S. 其中下標 f ：表示控制體積之任一面上之中點 •. m ：質量流率(mass flow rate)， Ffc ：對流通量(flux) 在求解的過程中，對於對流項的處理，是採用一階上風差分(1st order UD)近 14.

(27) 似和二階上風差分(2nd order UD)修正之混合方法作運算，如此可使疊代過程穩定易於收斂，並同時保持較高準確度：. F fC = m f Φ f = m f (Φ f. 其中：. Φf. UD. UD. + γ∇Φ f. UD. K ⋅δ r). (3.4). 為一階上風差分求得之面上值. γ 為一介於 0 與 1 之值，通常取一接近 1 之值以確保為接近二階準確之上風差分，在程式中 γ 是設定在 0.9。重新整理(3.4)式得：. m f Φ f = max( m f , 0)Φ P − max( − m f , 0)Φ C K K +γ ⎡⎣ max( m f , 0)∇Φ P ⋅ δ r − max( − m f , 0)∇Φ C ⋅ δ r ⎤⎦. (3.5). 上式中前兩項相當於一階上風差分項，置於係數矩陣中，而第三項，也就是括號內之項則置於源項中。 3.1.2 擴散項(Diffusion term) 同樣經由高斯散度定理轉換體積分成面積分及中點定理將面積分轉化為差分形式後，對任意變數φ之擴散通量 F fD (diffusion flux)可以表示為：. F fD = Γ f (∇φ ) f ⋅ S f. 令 S f = d + (S f − d ). (3.6). (3.7). 使用 over-relaxed approach 法(如圖 3.1)：. JJG JJG JG | S f | JJG | S f |2 K d ≡ JJG JG ed = K JJG δ r ed ⋅ es δ r ⋅Sf. 15. (3.8).

(28) 將(3.7)、(3.8)代入(3.6)中可得：. JJG 2 JJG JG Γ | f Sf | FfD = K JJG (φC − φP ) + Γ f ∇φ f ( S f − d ) δr⋅Sf. (3.9). 上式中底線部份以顯項來處理，即使用前一次疊代之值，將它放入源項中。 3.1.3 源項(Source term) 對於源項 qΦ 直接進行體積分可得：. QΦ =. ∫. q Φ dV ≈ ( q Φ ∆ V ) P. ∆V. (3.10). 以下將各個源項分別加以說明：在壓力梯度項，由高斯散度定理及中點定理得： ∇P =. 1 ∆V. 1. 1. ∫∫∫ ∇PdV = ∆V ∫∫ Pd S ≈ ∆V ∑ P S f. ∆V. (3.11). f. f. s. 其在 i 方向的分量： ∂p 1 = ∂xi ∆V. ∂p 1 dV = ∆V ∂x ∆V i. ∫. K 1 (∇p ⋅ ei )dV = ∆V ∆V. ∫. ∫. S. K JK 1 pei ⋅ d S ≈ ∆V. ∑p. f. JK S fi (3.12). f. 對於邊界上的壓力 pa ，我們可以下列方式求得，過程如下：. K pa − p p = ∇ p p ⋅ δ r. (3.13). K 其中 δ r 代表主格點 P 到邊界 a 之距離向量(如圖 3.2 所示)，而壓力梯度 ∇p p 經. 由以下處理，將邊界上的壓力與其它面上的壓力分開. 16.

(29) ∇p p =. 1 ∆V. ∫. ∆V. ∇pdV =. 1 ∆V. JK 1 pS = ∆V. ∫. S. JK JK ⎞ 1 ⎛ JK = + p S p S p S f a f ⎟ ⎜ a ∑f f ∑ f ∆V ⎝ f ≠b ⎠. (3.14). 將(3.14)式代入(3.13)式，經過整理之後可得到邊界上之壓力為：. JK K 1 p f S f ⋅δ r ∑ ∆V f ≠a 1 JK K 1− S a ⋅δ r ∆V. pp + pa =. 速度梯度項. (3.15). ∂U i 可由下式處理： ∂x j. ∂U i 1 = ∂x j ∆V. ∫. ∆V. ∂U i 1 dV = ∂x j ∆V. K 1 K U e ⋅ dS ∫S i j = ∆V. ∑U. fi. S fj. (3.16). f. 將離心力與科氏力放入源項中. 離心力：. ∫ -ρεmniΩm(εpqnΩpxq)dV = ⎡⎣-ρεmniΩm(εpqnΩpxq)∆V⎤⎦. (3.17). 科氏力：. ∫ 2ρε mniΩm (U. (3.18). ∆V. P. ∆V. n. − U gn )dV. = ⎡⎣2ρε mniΩm (U n − U gn )∆V ⎤⎦ P. 其中 ε mni 是當 mni 為循環排列由小到大(例 123)，其 ε mni 的值為 1，當 mmi 為循環排列由大到小(例 321)，其 ε mni 的值為-1，其他情況其 ε mni 的值為 0。. 3.1.4 合併係數將上述所推得之對流項、擴散項及源項合併可得： aPφP =. ∑. aC φC + Q Φ. (3.19). C. 17.

(30) 其中. aP = ∑ aC ， a C =. Γf | S. |2. f. δ ⋅Sf. C. •. + m ax(− m f , 0). K K Qφ = ∑ −γ ⎡⎣ max( m f , 0)∇Φ P ⋅ δ r − max( − m f , 0)∇Φ C ⋅ δ r ⎤⎦ f K K + ∑ Γ f ∇Φ f S f − d + ( qφ ∆V ) p. (. ). (3.20). (3.21). f. 為了使疊代過程較穩定，引入一鬆弛因子 α Φ (under-relaxation factor)，對動量代數方程式之修正如下所示： aP. αΦ. Φ P ( n +1) = ∑ aC Φ C ( n +1) + QΦ + (1 − α Φ ) C. aP. αΦ. Φ P(n). (3.22). 其中上標( n + 1 )代表新值，( n )則代表前一次疊代之值。令. aP. αΦ. = a′p 代入(3.22)可得到修正之動量代數方程式： a ′p Φ P ( n +1) = ∑ aC Φ C ( n +1) + QΦ + (1 − α Φ )a ′p Φ P ( n ). (3.23). C. 在程式中速度的 α Φ 是設定 0.5~0.75，κ與ε的 α Φ 是設定 0.1。. 3.2 計算面上質量流率：為了滿足連續方程式，必須計算面上之速度。首先找出速度與壓力的關係式，再以線性內插法求得面上的速度與壓力的關係式，可求的所需的質量流率，由(3.22)式中之壓力項單獨自源項中提出，可得主格點之速度與壓力關係式：. JK U. p. JJK = H. p. ⎛ ∆V −⎜ ⎜ ap ⎝. ⎞ ⎟⎟ ∇ p p ⎠p. (3.24). 控容面上之速度與壓力關係式為： JK JJK ⎛ ∆V ⎞ U f = H f −⎜ ⎟ ∇p f ⎝ aP ⎠ f. (3.25). 18.

(31) JJK JK ⎛ ∆V ⎞ H f =U f +⎜ ⎟ ∇p f ⎝ aP ⎠ f. 其中：. (3.26). 將(3.26)代入(3.25)整理可得： JK JK ⎛ ∆V ⎞ U f =U f −⎜ ⎟ (∇ p f − ∇ p f ) ⎝ aP ⎠ f. 其中：. (3.27). 上標“—＂表示由主格點 P 及相鄰控容面之 C 格點內插而得， wP 為加權因子(weighting factor)。如下所示：. JK JK JK U f = w P U C + (1 − w P )U P. (3.28). ⎛ ∆V ⎞ ⎛ ∆V ⎞ ⎛ ∆V ⎞ ⎜ ⎟ = wP ⎜ ⎟ + (1 − wP ) ⎜ ⎟ ⎝ aP ⎠C ⎝ aP ⎠ P ⎝ aP ⎠ f. (3.29). ∇p. = w p ∇ p c + (1 − w p ) ∇ p p. f. (3.30). 如此質量流率可寫為：. (. ). JK JK JK JK JK JK JK ⎛ ∆V ⎞ m f = ρ f U f − U gf ⋅ S f = ρ f U f − U gf ⋅ S f − ρ f ⎜ ⎟ (∇p f − ∇p f ) ⋅ S f ⎝ aP ⎠ f. (. ). ). (. JK JK K K ⎛ ∆V ⎞ ≈ ρ f U f − U gf ⋅ S f − ρ f ⎜ ⎟ (∇ p f − ∇ p f ) ⋅ d ⎝ aP ⎠ f. = ρf. JJK 2 JK JK K ⎛ ∆V ⎞ S f U f − U gf ⋅ S f − ρ f ⎜ ⎟ K JK ⎝ aP ⎠ f δ r ⋅ S f. (. ). K ⎡ ( pc − p p ) − ∇ p f ⋅ δ r ⎤ ⎣ ⎦. (3.31). K JK 其中 U gf 為旋轉座標系之網格面上的速度，而 d 之定義如(3.8)所示。. 3.3 壓力修正式 *. 根據 Patankar 所提的 SIMPLE 法則，將前次疊代的壓力 P ，代入動量方程式 19.

(32) *. *. 中(3.22)式，可解出中心格點 P 之速度 V ，然而此時速度 V 與壓力 P*並不滿足連 **. 續方程式，因此需再做修正，而修正後的速度及壓力假設為 V 及 P** ，根據 Pantankar 之假設，其速度修正量及壓力修正量表示成下面關係：. JK ' ⎛ ∆V U p = −⎜ ⎜ a ⎝ p. **. 其中 PP ' = PP − PP. ⎞ ⎟⎟ ∇ p ′p ⎠p. (3.32). *. JK ' JK ∗∗ JK ∗ U p = U p −U p. 同理可得面上速度修正式：. JK JK∗∗ JK∗ ⎛ ∆V ⎞ U ′ f = U f −U f = − ⎜ ⎟ ∇p′f ⎝ aP ⎠ f. (3.33). 由以上可得修正之質量流率：. JK JK JK ⎛ ∆V ⎞ m ∗∗f = m ∗f + ρ f U ′ f ⋅ S f = m ∗f − ρ f ⎜ ⎟ ∇p′f ⋅ S f ⎝ aP ⎠ f. JK JK JK ⎛ ∆V ⎞ ⎛ ∆V ⎞ = m ∗f − ρ f ⎜ ⎟ ∇p′f ⋅ d − ρ f ⎜ ⎟ ∇p′f ⋅ ( S f − d ) ⎝ aP ⎠ f ⎝ aP ⎠ f JJK 2 Sf K K ⎛ ⎞ ⎛ ∆V ⎞ ∆ V = m ∗f − ρ f ⎜ ⎟ K JK ( pc′ − p′p ) − ρ f ⎜ ⎟ ∇p′f ⋅ S f − d ⎝ aP ⎠ f δ r ⋅ S f ⎝ aP ⎠ f. (. 令修正後滿足連續方程式：. 20. ). (3.34).

(33) • **. ∑m. f. =0. (3.35). f. 可得到壓力修正方程式：. AP PP ' = ∑ AC PC ' + S P1 + S P 2. (3.36). C. 其中. JJG 2 | Sf | ⎛ ⎞ ∆ V Acp = ρ f ⎜ ⎟ G JJG ⎝ AP ⎠ f δ r ⋅ S f. A pp =. ∑A. p c. c. •*. S p1 = ∑ m f. f. ⎛ ∆V ⎞ JJG JG SP2 = ∑ ρ f ⎜ ∇P ' ⎟ ⋅ S f − d f ⎝ AP ⎠f. (. ) **. • *. 由以上可求得壓力修正量 P ' ，可用來修正速度之值及質量流率求得 V 及 m f 。 3.3.1 求解壓力修正方程式. 因(3.36)中 SP2 項中包含 P ' ，考慮此項的效應，可用下列連續修正(successive correction)來近似：第一步只考慮含 SP1 部份，得第一次壓力修正量 p′(1) ). App p′p (1) = ∑ Acp pc′(1) + S P1. (3.37). C. 第二步以上式所求得的壓力修正量 p′(1) 計算 Sp2 得第二次壓力修正量 p′(2). AP p′p (2) = ∑ AC pc′(2) + S P 2 (1) C. 21. (3.38).

(34) ⎛ ∆V ⎞ JJG JG ∇p′f (1) ⎟ ⋅ ( S f − d ) 其中 S P(1)2 = ∑ ρ f ⎜ f ⎝ AP ⎠f. 為了使疊代過程穩定，我們引入一鬆弛因子 α p ，第一步與第二步壓力修正方程式之修正分別如下：第一步修正： a pp′ p′p (1)( n +1) = ∑ acp pc′(1)( n +1) + Q p1. (3.39). 第二步修正： a pp′ p′p (2)( n +1) = ∑ acp pc′ (2)( n +1) + Q p 2. (3.40). c. c. 其中：. a pp ′ a = p p. αp. 在程式中 α p 是設定在 0.9~0.92 解答壓力修正方程式後，求得壓力修正量 p′p ，可得修正後之壓力 p ∗∗ p ：. p∗∗p = p∗p + p′p + p′p (1). (2). (3.41). K 修正後之速度 U ∗∗ 則為： JK ∗∗ JK ∗ ⎛ ∆ V U p =U p −⎜ ⎜ a ⎝ p. ⎞ (1) (2) ⎟⎟ ( ∇ p ′p + ∇ p ′p ) ⎠p. (3.42). 質量流率修正由(3.34)經過兩步驟修正如下：. ⎛ ∆V 第一步修正： m ∗∗f = m ∗f − ρ f ⎜ ⎜ a ⎝ p. JJK 2 ⎞ Sf (1) (1) ⎟⎟ K JK ( pc′ − p′p ) ⎠f δ r⋅S f. ⎛ ∆V 第二步修正： m ∗∗f = m ∗f − ρ f ⎜ ⎜ a ⎝ p. K ⎞ K (2) ⎟⎟ ∇ p ′f ⋅ S f − d ⎠f. (. 22. ). (3.43). (3.44).

(35) 3.4 邊界條件 3.4.1 週期性邊界條件由於葉片旋轉的緣故，因此週期性邊界之周期性變動為圓柱座標系統。所以週期性邊界網格之對應值是以圓柱座標表示，然而我們是以卡氏座標系分析此一流場，所以對於向量必須經由座標轉換的步驟才可得到週期性邊界上所對應網格的值。但若是純量則不需作特別的處理，只須給定對應網格之純量即可。以下分別說明週期性邊界上純量與向量之處理方式：純量：對於壓力、κ、ε等純量因為其不具方向性，所以無需座標轉換，其處理時只要將對應網格之物理量下載即可(圖 2.2)。. φ1 = φ1' ， φ2 = φ2' 向量：. (3.45). 向量包含了速度向量及各種性質之梯度(壓力梯度、速度分量梯度及κ 與ε之梯度)，由於此週期性邊界條件之值為圓柱座標系 r 與 θ 之分量，但我們處理流場時是使用卡氏座標系(x,y,z)，所以在下載週期性邊界相鄰網格的向量時需先將由卡式座標定義的向量轉換為圓柱座標，並以圓柱座標的向量給定其值，然後再將給定的值轉換為其所在位置之卡氏座標。以網格 2 相鄰之網格 1＇為例：. (1)將網格 1 之向量由卡氏座標系轉換為圓柱座標系：. JK K. K. K. K. K. K. JK K. K. K. K. K. K. φr1 = ϕ1 ⋅ er1 = (φx1i +φy1 j +φz1 k) ⋅ (cosθ1 j + sinθ1 k) = φy1 cosθ1 +φz1 sinθ1 φθ1 = ϕ1 ⋅ eθ1 = (φx1i + φy1 j + φz1 k ) ⋅ (cosθ1 k − sinθ1 j) = φz1 cosθ1 −φy1 sinθ1 (2)將對應網格值下載，如(3.45):. φr1′ = φr1 ， φθ 1′ = φθ 1. (3.46) (3.47) (3.48). (3) 最後再將網格 1＇之向量由圓柱座標系轉換為卡氏座標系：. φ y1′ = φr1 cos θ1′ − φθ 1 sin θ1′. (3.49). φz1′ = φr1 sin θ1′ + φθ 1 cos θ1′. (3.50). K 其中 e 表單位方向向量，而 ϕ 為一向量， φ 則是此向量之成份 23.

(36) 對於網格 1 之相鄰網格 2＇的情形依此類推。. 3.4.2 固體壁面邊界條件 (a) 壁函數(wall-function) 本研究所使用的紊流模式，為高雷諾數之線性 k-ε 模式，但在靠近壁面時性質的變化相當快速，因此高雷諾數的 k-ε 模型並不適合。為了處理這種情形，我們採用壁函數來處理相鄰壁面網格的壁面剪應力和 k-ε 方程式。假設在黏性次層以外的流場遵守 logarithmic law。壁面剪應力可表示為：. K. τw =. JK Sw. µeff. δn. JK //. δU. ⎧µ ⎪ = ⎨ µy + ⎪ + ⎩u. µ eff. 其中:. 1. for. y + < 11.63. for. y + ≥ 11.63. 1. ρc 4 k 2 δ n y = µ µ +. u+ =. 1. κ. (3.51). (3.52). ln( Ey + ). (3.53). Von-Karmon＇s 常數κ=0.4187，E =9.793。而 k-ε 方程式在相鄰壁面的網格也需要特別的處理。在近壁面，假設紊流動能的耗散與生成達成平衡，可得ε關係式：. ε =. 3 4. cµ k. 3 2. (3.54). κδ n. 在相鄰壁面的網格，上面的關係式將取代ε方程式。對於 k 方程式中的生成項 P 與耗散項 ρε 也需要改變。耗散項的ε在計算中使用(3.54)對體積取平均值可得 ε 為：ε =. cµ ρk. 2. (3.55). µ eff. 生成項則近似為：. δU // P ≈τw δn. (3.56) 24.

(37) (b) 壁面剪應力(shear stress) 在相鄰壁面之網格，我們計算其壁面剪應力(如圖 3.3 所示)。以 P 代表相鄰 JK JK 壁面之主格點， w 為壁面， S w 為壁面上之面向量， P 點之速度為 U P ，壁面之速 K JK 度為 U w ，壁面朝向格子內之法線向量 n 為：. K K K K S wx i + S wy j + S wz k n=− JK Sw. (3.57). 而相鄰壁面之主格點 P 與壁面 w 速度差為： JK. JK. JK. δU = U P −U W. (3.58). 因此，垂直壁面的速度分量為：. K K K JK ⊥ JK K K δ uS wx + δ vS wy + δ wS wz S wx i + S wy j + S wz k δ U = (δ U ⋅ n)n = JK JK Sw Sw K 1 2 = K 2 ⎡⎣δ uS wx + δ vS wx S wy + δ wS wx S wz ⎤⎦ i Sw K 1 2 + K 2 ⎡⎣δ uS wx S wy + δ vS wy + δ wS wy S wz ⎤⎦ j Sw K 1 2 ⎤⎦ k + K 2 ⎡⎣δ uS wx S wz + δ vS wy S wz + δ wS wz Sw. 可得平行壁面之速度分量為：. JK //. JK. JK ⊥. δU = δU −δU. 25. (3.59).

(38) K 1 2 2 = K 2 ⎡⎣δ u ( S wy + S wz ) − δ vS wx S wy + δ wS wx S wz ⎤⎦ i Sw K 1 2 2 + K 2 ⎡⎣ −δ uS wx S wy + δ v( S wx + S wz ) − δ wS wy S wz ⎤⎦ j Sw K 1 2 2 + K 2 ⎡⎣ −δ uS wx S wy + δ vS wy S wz − δ w( S wx + S wy ) ⎤⎦ k Sw JK. K. 所以壁面之剪應力為： τ. w. =. µ e ff S w δn. JK //. δU. (3.60). (3.61). 其中 δ n 為 P 點至壁面 w 之垂直距離。. 3.5 旋轉座標與靜止座標介面轉換在葉片掃過的範圍內是屬於旋轉座標區，此區域內的速度皆為相對旋轉座標的速度，而在葉片掃過的範圍外則是屬於靜止座標區，此區域內的速度皆為絕對速度，因此在旋轉座標與靜止座標之間需做特別的處理。格點 P 如果位在旋轉座標系內(如圖 3.4(a))，其速度為相對速度，而相鄰格點 Cs 位於靜止座標系，因此相鄰格點 Cs 速度為絕對速度，所以兩格點之間介面中的源項 QΦ 需要修正為 QΦ′ JK Q Φ′ = Q Φ − a C U gf. 其中. (3.62). JK U gf 為網格交介面上的速度. 而其他相鄰格點，如 Cr1 ， Cr 2 ， Cr 3 都位於旋轉座標內，因此不必作修正。當格點 P 如果位在靜止座標系內(如圖 3.4(b))，其速度為絕對速度，而相鄰格點 Cr 位於旋轉座標系，因此相鄰的格點 Cr 速度為相對速度，兩格點之間介面中的源項 QΦ 需要修正為 QΦ′ 26.

(39) JK QΦ′ = QΦ + aC U gf. (3.63). 而其他相鄰格點，如 Cs1 ， Cs 2 ， Cs 3 都位於靜止座標內，因此不必作修正。. 3.6 解題步驟 K 0 1. 給定一初始速度 U 0 、壓力 p 0 、 k 0 與 ε 0 及紊流黏性 µt 。. K 2. 求解動量方程式以得到速度 U ∗ 。 3. 計算質量流率 m∗ ，由壓力修正方程式解得 p′ 。 K 4. 修正速度、壓力及質量流率，得到 U ∗∗ 、 p∗∗ 及 m∗∗ 。 ∗. 5. 解答 κ 與ε方程式，得到 k ∗ 與 ε ∗ ，計算新的紊流黏性 µt 。 6. 將所求得的新值作為初始值，重覆步驟 2~5，直到獲得收斂。. 27.

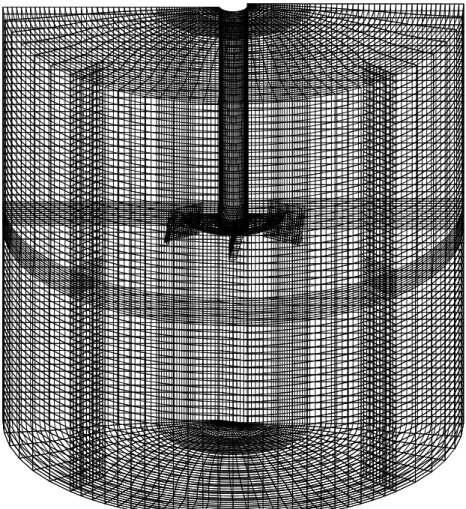

(40) 第四章. 結果與討論. 4.1 簡介本研究所探討的圓盤式攪拌槽由四片擋板與一圓盤嵌有六個葉片所組成， (如圖 4.1 所示)。藉由改變四種不同的參數來探討流場的變化與攪拌效果的改變，改變的參數有葉片的傾角 α 、葉片中心高度 C、葉輪的直徑 D 以及圓盤的長度 d，至於其他的幾何尺寸則是固定不變的。. 4.2 模擬 Ranade [6]的幾何外型攪拌槽的幾何尺寸如圖 4.2 所示，六片葉片，四片擋板，攪拌槽直徑 T 與高度 H 皆為 300mm，圓盤長度 d 為 67mm(2D/3)，葉輪直徑 D 為 100mm (T/3)，葉片寬度 W 為 20mm (D/5)，葉片長度 L 為 25mm (D/4)，葉片中心距離容器底部的間隙 C 為 150mm (H/2)，擋板寬度 B 為 30mm (T/10)，容器頂部加蓋，葉輪為逆時針旋轉，轉速 5 rps，雷諾數 Re =. ρ ND 2 = 5 × 104 ， θ 為沿圓周逆時針方向的角度， µ. 以計算範圍的邊界開始 θ 為零度， φ 為從第 2 片葉片中央(即 θ = 900 )開始為零度，沿圓周順時針方向的角度(如圖 2.1 所示)。. 4.3 計算網格攪拌槽由六片葉片與四片擋板組成，因此我們取半個攪拌槽的區域作為模擬時的計算範圍，對稱面則使用前文所描述的週期性邊界來處理，將計算區域分為 84 個區塊，在每一區塊中利用代數方法建立起網格，計算網格如圖 4.3 所示，格點數為 131328。. 28.
