自有品牌通路節能光源照明效率及品質之實驗研究
140
0
0
全文
(2) PG9803-0255. 自有品牌通路節能光源照明效率 及品質之實驗研究. 研. 究. 人 員：徐 虎 嘯 高 嘉 隆. 研究員 副研究員. 內 政 部 建 築 研 究 所 自 行 研 究 報告 中華民國 98 年 12 月.
(3) ARCHITECTURE AND BUILDING RESEARCH INSTITUTE MINISTRY OF THE INTERIOR RESEARCH PROJECT REPORT. The Experimental analysis of Energy Efficient for Energy Saver Fluorescent Lamp. BY HSU HU HSIAO KAO CHIA LOONG. December 28, 2009.
(4) 自有品牌通路光源照明效率及品質之實驗研究 內政部建築研究所自行研究報告. 年度. 98.
(5) 目次. 目次 表次.................................................................................... Ⅲ 圖次.................................................................................... Ⅶ 摘要.................................................................................... XI 第一章 緒論.................................................................... 1 第一節 研究緣起與目的 ................................. 1 第二節 研究方法 ............................................. 3 第三節 收集之資料及文獻分析 ..................... 6 第二章 光源基本概念與節能標章簡介......................7 第一節 光源的基本概念 ................................. 7 第二節 常用光源介紹 ..................................... 15 第三節 我國節能標章發展近況 ..................... 29 第三章 實驗儀器與流程簡介........................................ 37 第一節 積分球量測系統 ................................. 37 第二節 配光曲線系統 ..................................... 47 第四章 安定器內藏式螢光燈泡光源樣本試驗分析 .... 57 第一節 安定器內藏式 U 型螢光燈光源測試 結果 ..................................................... 58 第二節 安定器內藏式螺旋型螢光燈光源測 試結果 ................................................. 64 第三節 光源樣本測試結果比較分析 ............. 82 第五章 結論與建議........................................................ 103 第一節 結論 ..................................................... 103 第二節建議 ....................................................... 107. I.
(6) 自有品牌通路節能光源照明效率及品質之實驗研究. 參考書目............................................................................ 109 附錄.................................................................................... 111. II.

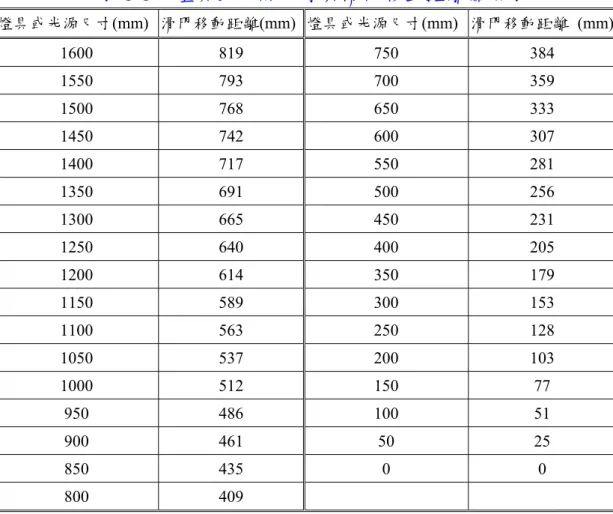

(7) 表次. 表次 表 2-1 各種光源之輝度大小 ......................................... 8 表 2-2 各種光源與色溫 ................................................. 10 表 2-3 各種光源色溫分類 ............................................. 11 表 2-4 照度與色溫度及氣氛之關係 ............................. 12 表 2-5 各種光源發光效率( Lm/W ).............................. 13 表 2-6 綠建築解說與評估手冊中各種光源發光效率 ( Lm/W ).............................................................. 14 表 2-7 白熾燈泡特性與效率 ......................................... 16 表 2-8 鹵素燈特性與效率 ............................................. 17 表 2-9 高壓水銀燈泡特性與效率 ................................. 19 表 2-10 石英複金屬燈泡特性與效率 ............................. 21 表 2-11 雙頭石英複金屬燈泡效率與特性 ..................... 21 表 2-12 高壓鈉氣燈泡效率與特性 ................................. 23 表 2-13 省電燈泡特性與效率 ......................................... 25 表 2-14 螢光燈管外型尺寸 ............................................. 25 表 2-15 螢光燈管節能標章能源效率基準 ..................... 31 表 2-16 安定器內藏式螢光燈泡應施檢驗能源基準...... 34 表 2-17 安定器內藏式螢光燈泡節能標章能源基準...... 35 表 3-1 本所人工光與自然光實驗室通過 TAF 認證 項目...................................................................... 37 表 3-2 燈具（源）量測環境需求表 ............................. 51 表 3-3 燈具或光源尺寸與滑門移動距離關係表 ......... 56 表 4-1 TEL-20WL U 型螢光燈數據資料..................... 59 表 4-2 TEL-20WD U 型螢光燈數據資料 .................... 60. III.

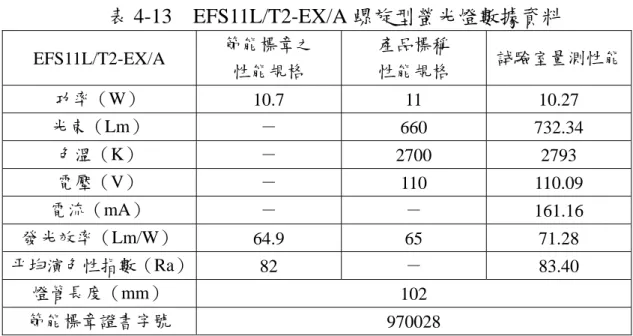

(8) 自有品牌通路節能光源照明效率及品質之實驗研究. 表 4-3 CU 20W/L U 型螢光燈數據資料 ...................... 60 表 4-4 EQA23L-EX U 型螢光燈數據資料 .................. 61 表 4-5 EQA23D-EX U 型螢光燈數據資料 .................. 61 表 4-6 GENIE 5W U 型螢光燈數據資料..................... 62 表 4-7 GENIE 11W U 型螢光燈數據資料................... 62 表 4-8 ESSENTIAL 18W U 型螢光燈數據資料 ......... 63 表 4-9 ESSENTIAL 23W U 型螢光燈數據資料 ......... 63 表 4-10 EFS9L/T2-EX/A 螺旋型螢光燈數據資料......... 66 表 4-11 EFS9W/T2-EX/A 螺旋型螢光燈數據資料........ 67 表 4-12 EFS11W/T2-EX/A 螺旋型螢光燈數據資料...... 67 表 4-13 EFS11L/T2-EX/A 螺旋型螢光燈數據資料....... 68 表 4-14 EFS11D/T2-EX/A 螺旋型螢光燈數據資料....... 68 表 4-15 EFS13L/T2-EX/A 螺旋型螢光燈數據資料....... 69 表 4-16 EFS13W/T2-EX/A 螺旋型螢光燈數據資料...... 69 表 4-17 EFS13D/T2-EX/A 螺旋型螢光燈數據資料....... 70 表 4-18 EFS21L/T3-EX/A 螺旋型螢光燈數據資料....... 70 表 4-19 EFS23L/T3-EX/A 螺旋型螢光燈數據資料....... 71 表 4-20 EFS27L/T3-EX/A 螺旋型螢光燈數據資料....... 71 表 4-21 EFS27W/T3-EX/A 螺旋型螢光燈數據資料...... 72 表 4-22 HLX-20WD 螺旋型螢光燈數據資料................. 72 表 4-23 HLX-20WL 螺旋型螢光燈數據資料................. 73 表 4-24 EF2R25L-EX 螺旋型螢光燈數據資料 .............. 73 表 4-25 EF2R25D-EX 螺旋型螢光燈數據資料.............. 74 表 4-26 ESM13D-EX-C 螺旋型螢光燈數據資料........... 74. IV.
(9) 表次. 表 4-27 ESM13L-EX-C 螺旋型螢光燈數據資料 ........... 75 表 4-28 EFS23L-EX-C 螺旋型螢光燈數據資料 ............ 75 表 4-29 EFS23D-EX-C 螺旋型螢光燈數據資料 ............ 76 表 4-30 FLEHLX45 螺旋型螢光燈數據資料 ................. 76 表 4-31 FLEHLX21W 螺旋型螢光燈數據資料 ............. 77 表 4-32 FLEHLX13W 螺旋型螢光燈數據資料 ............. 77 表 4-33 DMINITWIST 27W 螺旋型螢光燈數據資料... 78 表 4-34 TWIST 23W 螺旋型螢光燈數據資料 ............... 78 表 4-35 MINITWIST 5W 螺旋型螢光燈數據資料........ 79 表 4-36 HELIX 27W 螺旋型螢光燈數據資料................ 79 表 4-37 HELIX 13W 螺旋型螢光燈數據資料................ 80 表 4-38 EFQ27D-G1 螺旋型螢光燈數據資料 ................ 80 表 4-39 EFS13D-G3 螺旋型螢光燈數據資料................. 81 表 4-40 功率＜10W 螢光燈試驗參數統計分析表......... 86 表 4-41 10W≦功率＜15W 螢光燈試驗參數統計 分析表.................................................................. 91 表 4-42 15W≦功率＜25W 螢光燈試驗參數統計 分析表.................................................................. 96 表 4-43 25W≦功率＜55W 螢光燈試驗參數統計 分析表.................................................................. 101 表 5-1 整體發光效率優劣評價分析表 ......................... 104 表 5-2 整體演色性優劣評價分析表 ............................. 104 表 5-3 光源發光效率之影響關係表 ............................. 106. V.
(10) 自有品牌通路節能光源照明效率及品質之實驗研究. VI.
(11) 圖次. 圖次 圖 1-1 研究流程圖 ......................................................... 5 圖 2-1 白熾燈泡發光原理 ............................................. 15 圖 2-2 鹵素燈發光構造及動作原理 ............................. 17 圖 2-3 螢光燈構造 ......................................................... 18 圖 2-4 高壓水銀燈泡構造 ............................................. 19 圖 2-5 石英複金屬燈構造 ............................................. 20 圖 2-6 高壓鈉氣燈構造 ................................................. 22 圖 2-7 圓筒形省電燈泡(電子點燈回路)....................... 24 圖 2-8 三波長日光燈管色溫 ......................................... 26 圖 2-9 節能標章圖樣 ..................................................... 33 圖 3-1 積分球球體 ......................................................... 39 圖 3-2 光度計感測頭 ..................................................... 39 圖 3-3 光度計感測頭所貼之濾片 ................................. 39 圖 3-4 U1000 電子顯示單元 ......................................... 40 圖 3-5 遮敝裝置 ............................................................. 40 圖 3-6 輔助燈泡 ............................................................. 41 圖 3-7 積分球剖面示意圖 ............................................. 42 圖 3-8 積分球量測系統線路 ......................................... 43 圖 3-9 歸零設定 ............................................................. 43 圖 3-10 點亮標準燈 20 分鐘以上 ................................. 44 圖 3-11 調整衰減器電位計 ........................................... 44 圖 3-12 輔助燈泡移入積分球內 ................................... 45 圖 3-13 輔助燈泡之間接照度值 ................................... 45. VII.

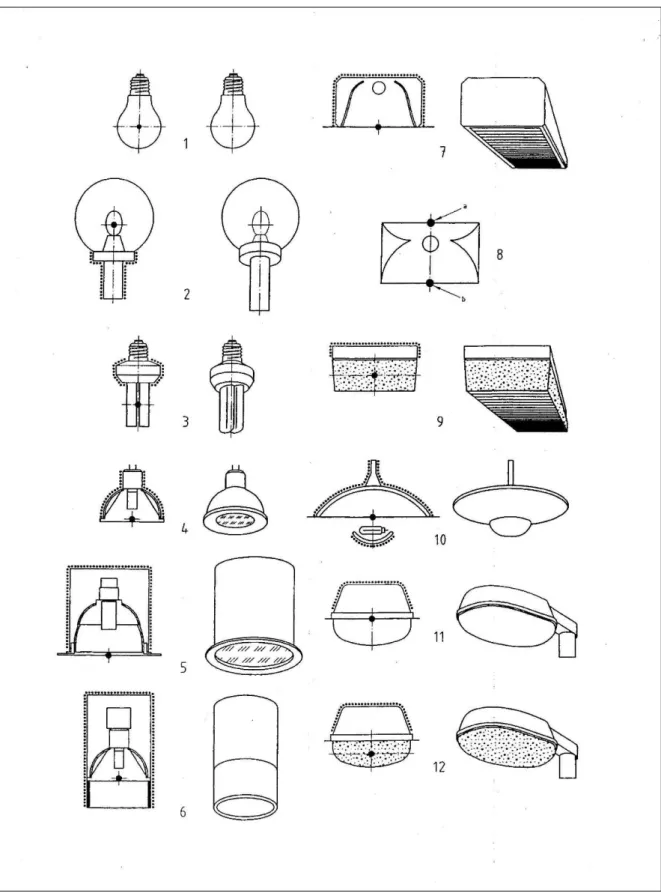

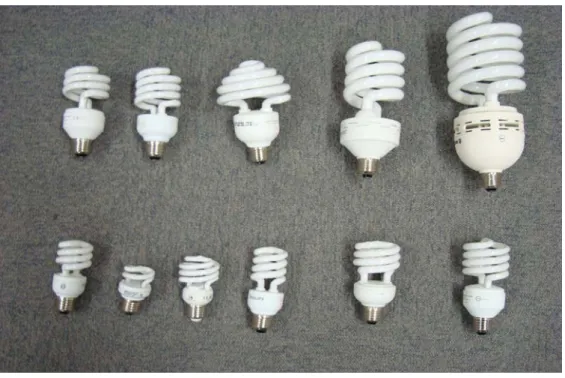

(12) 自有品牌通路節能光源照明效率及品質之實驗研究. 圖 3-14 測角儀示意圖 ................................................... 47 圖 3-15 試件中心點位置 ............................................... 53 圖 3-16 EN13032-1-2002 試件中心點位置 .................. 54 圖 3-17 8 個接頭端子（電源供應器側） .................... 55 圖 3-18 8 個接頭端子（配光曲線儀側） .................... 55 圖 4-1 自有品牌通路 U 型螢光燈................................. 58 圖 4-2 品牌通路 U 型螢光燈 ........................................ 59 圖 4-3 自有品牌通路 B 公司螺旋型螢光燈................. 65 圖 4-4 自有品牌通路 C 及 D 公司螺旋型螢光燈........ 65 圖 4-5 品牌通路螺旋型螢光燈...................................... 66 圖 4-6 功率＜10W 螢光燈發光效率與色溫關係圖..... 83 圖 4-7 功率＜10W 螢光燈發光效率與演色性關係圖 . 83 圖 4-8 功率＜10W 螢光燈發光效率與燈管長度 關係圖.................................................................. 84 圖 4-9 功率＜10W 螢光燈發光效率與單價關係圖 ..... 84 圖 4-10 功率＜10W 螢光燈發光效率與試驗功率 關係圖.................................................................. 85 圖 4-11 功率＜10W 單位長度螢光燈發光效率關係圖. 85 圖 4-12 功率＜10W 單位價格螢光燈發光效率關係圖. 86 圖 4-13 功率＜10W 螢光燈發光效率分佈圖 ................ 87 圖 4-14 功率＜10W 螢光燈平均演色性指數分佈圖..... 87 圖 4-15 10W≦功率＜15W 螢光燈發光效率與色溫 關係圖.................................................................. 88 圖 4-16 10W≦功率＜15W 螢光燈發光效率與演色性. VIII.
(13) 圖次. 關係圖.................................................................. 88 圖 4-17 10W≦功率＜15W 螢光燈發光效率與燈管長度 關係圖.................................................................. 89 圖 4-18 10W≦功率＜15W 螢光燈發光效率與單價 關係圖.................................................................. 89 圖 4-19 10W≦功率＜15W 螢光燈發光效率與試驗功率 關係圖.................................................................. 90 圖 4-20 10W≦功率＜15W 單位長度螢光燈發光效率 關係圖.................................................................. 90 圖 4-21 10W≦功率＜15W 單位價格螢光燈發光效率 關係圖.................................................................. 90 圖 4-22 10W≦功率＜15W 螢光燈發光效率分佈圖 ... 91 圖 4-23 10W≦功率＜15W 螢光燈平均演色性指數 分佈圖.................................................................. 92 圖 4-24 15W≦功率＜25W 螢光燈發光效率與色溫 關係圖.................................................................. 92 圖 4-25 15W≦功率＜25W 螢光燈發光效率與演色性 關係圖.................................................................. 93 圖 4-26 15W≦功率＜25W 螢光燈發光效率與燈管長度 關係圖.................................................................. 94 圖 4-27 15W≦功率＜25W 螢光燈發光效率與單價 關係圖.................................................................. 94 圖 4-28 15W≦功率＜25W 螢光燈發光效率與試驗功率 關係圖.................................................................. 95. IX.
(14) 自有品牌通路節能光源照明效率及品質之實驗研究. 圖 4-29 15W≦功率＜25W 單位長度螢光燈發光效率 關係圖.................................................................. 95 圖 4-30 15W≦功率＜25W 單位價格螢光燈發光效率 關係圖.................................................................. 95 圖 4-31 15W≦功率＜25W 螢光燈發光效率分佈圖 ... 96 圖 4-32 15W≦功率＜25W 螢光燈平均演色性指數 分佈圖.................................................................. 97 圖 4-33 25W≦功率＜55W 螢光燈發光效率與色溫 關係圖.................................................................. 97 圖 4-34 25W≦功率＜55W 螢光燈發光效率與演色性 關係圖.................................................................. 98 圖 4-35 25W≦功率＜55W 螢光燈發光效率與燈管長度 關係圖.................................................................. 98 圖 4-36 25W≦功率＜55W 螢光燈發光效率與單價 關係圖.................................................................. 99 圖 4-37 25W≦功率＜55W 螢光燈發光效率與試驗功率 關係圖.................................................................. 99 圖 4-38 25W≦功率＜55W 單位長度螢光燈發光效率 關係圖.................................................................. 100 圖 4-39 25W≦功率＜55W 單位價格螢光燈發光效率 關係圖.................................................................. 100 圖 4-40 25W≦功率＜55W 螢光燈發光效率分佈圖... 101 圖 4-41 25W≦功率＜55W 螢光燈平均演色性指數 分佈圖.................................................................. 101. X.
(15)
(16) 摘要. 摘. 要. 關鍵詞：綠建築、日常節能指標、發光效率、節能標章 一、研究緣起 科技的進步與民生經濟的發展，為人類帶來舒適且更便利的生 活，各類型家電產品與照明設備的使用，不斷增加電力的需求，而 照明設備除了在夜間提供生活上的必須光明外，也在白天的上班及 商業作息佔居重要的地位。 隨著國民所得逐年增加，人民生活水準不斷提高，電器用具的 普及化，使得用電量持續攀升，而照明器具的耗電量為一般家庭中 所有用電器具之冠。在現代家庭的生活中，照明器具已不再如以往 僅純粹「照明」為目的，其間包含著裝飾、生活情趣、個人品味等 生活品質與個人性格的表現，因此耗電也相對地提高。此外對於都 市叢林中林立的辦公大樓，辦公大樓用電時間多集中在用電尖峰時 間，故提高照明效率，減少照明耗電量實屬當務之急。 住宅建築物之耗能，照明約佔 30％，如在相同照度需求下，以 省電燈泡取代白熾燈泡約可省電 75～80％，而以 T5 螢光燈取代舊 式 T8 或 T9 螢光燈則約可省電 15～20％。因此在現階段綠建築設計 中，特別於日常節能指標中，將照明節能納為重要評估項目，並已 成為國內建築節能工作推動之重點，就是希望利用節能光源替代較 耗能的光源，透過節約照明用電方式，創造優質的光環境生活。 照明光源的選擇，攸關照明品質與整體的感受，因此除了節能 考慮的發光效率外，還應考慮光源的演色性、色溫度及使用壽命。 目前市面上所販售之光源，均是經過省電設計之節能光源，包括精 緻型螢光燈管及省電燈泡。精緻型螢光燈管及省電燈泡都是螢光 燈，比傳統式白熾燈泡是有省電 60 至 70％的效果，但不會比直管. XI.
(17) 自有品牌通路節能光源照明效率及品質之實驗研究. 型螢光燈省電，目前種類與外觀繁多，可視需要而安裝，運用上極 為方便。 然而目前坊間光源的種類眾多，並均宣稱具有省電功效，但究 竟其光源之照明效率如何？國內尚未有相關調查研究可供參考，因 此 97 年自辦研究計畫即著手針對這些市售光源的節能特性與光源 照明效率，以及照度、演色性、色溫與光譜等光源品質，進行相關 調查及量測，研究中發現目前市面上常見的光源產品，除產品性能 標示不清外，其最重要攸關光源性能的發光效率，依試驗結果與其 產品之標稱數據比對發現，有將近 20％之差異量，另外在價格部分 更是混亂，常使消費者無從選擇。 由於市面光源產品種類及數量眾多，囿於研究人力及期程有 限，且本所實驗室配合舊有廳舍改善計畫，相關燈具之檢測案件數 量龐大，故 97 年度僅完成常用之品牌通路共計 29 件產品之檢測及 比對，98 年度持續辦理一般民眾亦常使用的自有品牌通路產品測 試，並將計畫研究重點，放在居家常用之安定內藏式螢光燈部分， 且僅探討其發光效率，以期能有效提供民眾選購這類產品之資訊， 俾供本所未來綠建築解說與評估手冊中日常節能指標相關基準修正 之參考，至其他型式燈光及光衰、壽命等變因，則不在本研究探討 範圍內。. 二、研究方法及過程 依據上述研究目的，本研究的研究方法及過程概述如下： （一）光源的基本特性及產品種類 照明光源的選擇，攸關照明品質與整體的感受，因此除了節能 考慮的發光效率外，還應考慮光源的使用壽命、色溫度及演色性。 各種光源均有其獨特的特徵，在既有建築物照明及市場上，仍應用. XII.
(18) 摘要. 各種傳統人工光源如白熾燈、螢光燈、鹵素燈、鈉氣燈、複金屬水 銀燈等，其效率、演色性、色溫、壽命等光電特性較目前先進環保 光源如省電燈泡、T8 三波長螢光燈、T5 超細管徑螢光燈等差很 多。瞭解各種常用光源之發光原理、特性及效率，有助於光源之選 擇及節能之參考。 （二）國內節能標章之發展及光源產品之認證基準 我國節能標章制度由經濟部於 90 年正式開始推動，希望推動節 約能源、鼓勵廠商生產高效率商品，並促使消費者優先選用，其基 本精神在於透過授予省能高效率的產品節能標章，引導消費者在選 購產品的時候，能一眼辨認出哪些產品較為省能，引導消費者買到 真正省能的產品，藉以創造出經濟性的誘因，激發廠商自發性持續 提昇產品的能源效率，達到節約能源並降低二氧化碳排放量的目 標。而目前在節能標章中與光源有關之認證項目，為螢光燈管及安 定器內藏式螢光燈泡兩項，並分別訂定有能源效率基準與標示方 法，藉由此標章認證之方式，以提供消費者作為選用高能源效率產 品之依據。 面臨全球暖化問題益趨嚴重，如何節能減碳已成為全世界人類 共通議題，由於照明耗電約占全國耗電量之 10％以上，因此推動照 明產品之能源效率管理，已成為節能之重要施政措施之ㄧ。97 年行 政院宣布政府將在 4 年內推動全國改用省電燈泡的政策，以汰換傳 統耗電量較高之白熾燈，鑑於省電燈泡 (安定器內藏式螢光燈泡)在 國內市場的使用量有逐年上升的趨勢，經濟部標準檢驗局為配合省 電燈泡新能源效率基準，將自 99 年 1 月 1 日起依新訂定之能源效率 基準實施強制檢驗。配合前述經濟部標準檢驗局於明（99）年 1 月 起，全面將安定器內藏式螢光燈泡納入應施檢驗項目，經濟部能源 已於今（98）年 8 月 3 日以能技字第 09804018590 號令，修正「安 定器內藏式螢光燈泡節能標章能源效率基準」 ，並自發布日起生效， XIII.
(19) 自有品牌通路節能光源照明效率及品質之實驗研究. 要求申請本項節能標章之產品，其測試條件及方法應符合原 CNS14125 之規定，其能源效率標示值及實測值不得小於表 2-18 基 準值，且平均演色性指數應於 80.0 以上，1000 小時之光束維持率應 於 90.0%以上。至相關標示注意事項，除產品發光效率(Lm/W)、演 色性及光束維持率之實測值計算至小數點後第一位數，小數點後第 二位數即四捨五入修正外，其餘事項並無修正。 （三）市場節能光源產品樣本試驗結果分析 目前坊間光源產品種類眾多，且均號稱具有省電及節能的效 果，此外依建築空間使用型態的不同，其所需光源種類亦有所差 異，為實際瞭解其光源發光效率、演色性等性能，是否符合其產品 宣稱效能，本研究初步挑選市售品牌通路（如：飛利浦、歐斯朗及 東亞）中安定器內藏式螢光燈泡 14 件，依其形式分別為 U 型螢光 燈 4 件及螺旋型螢光燈 10 件，而在自有品牌通路之大賣場通路 （如：特力屋與家樂福）部分，則挑選了安定器內藏式螢光燈泡 25 件，分別為 U 型螢光燈 5 件及螺旋型螢光燈 20 件，而樣本試件取 得方式係經由一般通路及自行於大賣場通路挑選購買，且優先選取 已取得節能標章之產品，並均送往本所台南性能試驗中心進行光源 發光效率、色溫、演色性及光譜等性能測試，並提出初步研究成果， 以期提供一般民眾作為居家照明汰換之參考。. 三、重要發現 本研究已依據原規劃時程，於 97~98 年兩年度針對目前一般住 家常用的安定器內藏式螢光燈泡光源產品，完成市售品牌通路及自 有品牌通路之 U 型螢光燈與螺旋型螢光燈管 2 類，共計 39 件光源 樣本的發光效率、演色性及光譜等性能測試，並依據經濟部標準檢 驗局明（99）年 1 月 1 日起，將安定內藏式螢光燈納入應施檢驗項. XIV.
(20) 摘要. 目之能源效率基準分類，及今（98）年 8 月 3 日經濟部能源局修正 發佈實施之「安定器內藏式螢光燈泡節能標章能源效率基準」分類 規定，將試驗測試結果與其商品標稱數據或節能標章公布資訊進行 產品之相關性能比對分析，同時更進一步將發光效率與這些光源樣 本的燈管長度、色溫、演色性、試驗功率及價格等因子納入評估分 析，將可有效提供政府在推行制訂節能減碳相關政策之依據，以及 消費者響應政府政策汰換更新節能光源產品之參考。 針對本次研究收集的 2 種目前一般住家常用的安定器內藏式螢 光燈泡光源產品，依經濟部標準檢驗局及能源局之功率分類方式， 其整體發光效率之試驗效能，理論上功率越高其發光效率越好，但 需特別注意，即便為同一功率等級的光源產品，基本上從統計標準 差可發現，其仍存有發光效率的差異性，但大體上可發現，功率低 的產品，其差異值越大，最高約有 12％的差異量，代表消費者在選 取時的風險亦相對提昇，故選取時須特別留意。 此外由於光源產品的演色性與光源對物體的顯色能力有關，故 亦為另一項消費者選購之評價標準，本研究亦依經濟部標準檢驗局 及能源局之功率分類方式，針對本次研究目前住家常用的 2 種安定 器內藏式螢光燈泡光源產品之整體演色性進行優劣評價分析，依試 驗結果分析，演色性指數的大小與產品功率的關連性並不顯著，即 高功率產品的演色性未必優於低功率的產品，同時亦可發現，即便 評價排序較高的產品，其產品演色性仍存有相當的變異程度（標準 差） ，顯示仍存有產品選取的風險，惟差異量並不大，約僅有 4％。 最後為產品外包裝標稱數據之一致性，對消費者而言，產品外 包裝標示的數據資料，以及相關政府機關或者民間團體核發的標章 資訊，為評價該商品是否購買的參考依據，而這部分經本研究比對 發現，在演色性部分，整體而言不論何種型式的光源，其試驗結果 與產品外包裝標示數據或與有節能標章認證的產品資訊相比，其差 XV.
(21) 自有品牌通路節能光源照明效率及品質之實驗研究. 異性並不大，最多只有 3％的差異量。另在發光效率部分，整體而 言，部分取得節能標章認證的螺旋型螢光燈管，其於節能標章記載 的效率值與試驗數據結果比較，約有 18％的差異量，但若與產品外 包裝的資訊相比，其差異量卻高達 27％。而在 U 型螢光燈部分， 其試驗數據與外包裝標示資料相比，其差異量更高達 35％，消費者 需審慎選擇。. 四、主要建議事項 依據上述研究成果，本研究提出具體建議如下： 立即可行之建議 主辦機關：經濟部標準檢驗局、經濟部能源局 協辦機關：內政部建築研究所 本次兩年期研究共計完成部分市售品牌及自有品牌通路，住家 常用的 2 種安定器內藏式螢光燈泡光源產品 39 件，依經濟部標準 檢驗局明（99）年 1 月 1 日起應施檢驗項目之能源效率基準分類， 及今（98）年 8 月 3 日經濟部能源局修正發佈實施之「安定器內藏 式螢光燈泡節能標章能源效率基準」，進行產品性能檢測，並與產 品外包裝數據或節能標章網站資訊，辦理分析比對，但因未有相關 規範，故產品性能標示不清，多數產品僅有電壓及瓦數標示，缺乏 相關功率、發光效率及演色性等數據，致使無法有效，為能完整有 效呈現產品性能，應儘速訂定相關標示規範，俾利消費者參考選取。 立即可行之建議 主辦機關：內政部建築研究所 協辦機關：經濟部能源局. XVI.
(22) 摘要. 一般說來，大瓦特數(40W)較小瓦特數的燈管(20W)效率高；直 管比環管效率高；省電燈管(精緻型或緊密型省電燈泡)中，燈管外 型螺管型的冰淇淋形狀者較多角轉彎或急轉彎的 U 型及 PL 燈管 效率高，這樣地說法目前雖未有相關研究予以實證，但早已成為一 般市面上民眾選購光源產品之參考，本計畫雖利用兩年時間完成 39 件樣本測試，但其產品數與種類仍未具代表性，且研究中部分比對 分析結果似乎也與該說法衝突，惟究竟實際情況如何？現階段仍無 法有效提供消費者參考，建議應可持續針對目前市面居家常用的安 定器內藏式螢光燈泡產品，進行大規模且有系統的研究分析，方能 完整有效呈現研究成果，以作為相關政策訂定之參考。. XVII.
(23) 自有品牌通路節能光源照明效率及品質之實驗研究. ABSTRACT Keywords: Green Building, Daily Energy Saving Index, Luminous Efficiency, Energy Saver Label Lighting plays a big part in making a first impression for your establishment and ensuring a comfortable environment. The right light levels will make people feel welcomed and at home. A compact fluorescent lamp (CFL) is a type of fluorescent lamp. Many CFLs are designed to replace an incandescent lamp and can fit in the existing light fixtures formerly used for incandescents. The CFLs provide lighting people are accustomed to in their homes, with the added benefit of long life and lower total operating costs. They last up to 13 times longer and use significantly less energy than an incandescent, which reduces maintenance and electricity costs. Depending on the compact fluorescent lamp you use, you can save significantly in energy costs as compared to a standard incandescent lamp. These lamps also have considerably less greenhouse emissions than incandescents so they are better for the environment. The purpose of this study is to research the quality light output of residential lighting. The residential lighting involve. U. type CFLs and twister type CFLs. The quality light output include luminous efficiency, color temperature, color-rendering index (CRI) and spectrum.. These informations shall provide select. energy saver lamps concepts to consumers. Based on this study, the authors recommend the high power CFLs in luminous efficiency. The relation seems not noticeable for CFLs in CRI. The information can be also an advice to improve for lack of daily energy saving index of Green Building, except that this work can. XVIII.
(24) 摘要. be a frame of reference when the government sets up the relevant polices.. XIX.
(25) 第一章 緒論. 第一章 緒論 第一節 研究緣起與目的 一、研究緣起 近年來，照明的要求早已不是夠不夠亮、看不看得見的問題了 ，生理、心理同樣重要，因此，光所帶來的不只是我們對生活品質 上的要求，同時也帶來了許多不良的副產品，如能源的流失及光污 染的泛濫等，所以防範因使用光而造成的能源的浪費與不良環境的 影響，也成了我們的課題。 台灣地區天然資源蘊藏貧乏，98％能源仰賴進口。隨著工商業 的發達，二氧化碳排放量不斷提升，政府為減緩氣候持續暖化及臭 氧層破壞日益嚴重，以盡身為地球村一份子的責任，於全國能源會 議結論提出加強推動節約能源及提高能源使用效率，具體抑止減低 溫室氣體排放量的行動方案。 隨著國民所得逐年增加，人民生活水準不斷提高，電器用具的 普及化，使得用電量持續攀升，而照明器具的耗電量為一般家庭中 所有用電器具之冠。在現代家庭的生活中，照明器具已不再如以往 僅純粹「照明」為目的，其間包含著裝飾、生活情趣、個人品味等 生活品質與個人性格的表現，因此耗電也相對地提高。此外對於都 市叢林中林立的辦公大樓，辦公大樓用電時間多集中在用電尖峰時 間，故提高照明效率，減少照明耗電量實屬當務之急。 依 95 年研究統計，台灣照明年用電量約為 260 億度，住宅及商 業大樓照明耗電分別佔用戶總用電量的 20％及 34％。特別是在全台 屋齡超過 20 年的老舊住宅估計超過 450 萬戶，及全國到處可見商店 、飯店與餐廳的照明場所，仍大量使用效率低、壽命短，且非常耗 電之白熾燈及鹵素燈，依統計白熾燈的使用約達 2,075 萬只，估計 年用電量約為 10.4 億度，可見用電量之大，所以光源的改善，以節. 1.
(26) 自有品牌通路節能光源照明效率及品質之實驗研究. 省用電量，仍有很大的空間。. 二、研究目的 科技的進步與民生經濟的發展，為人類帶來舒適而更便利的生 活，各類型家電產品與用電設備不斷增加電力的需求，而照明設備 除了在夜間提供生活上的必須光明外，也在白天的上班及商業作息 佔居重要的地位，概稱的照明與插座用電已逐漸增加電力負載的比 重。全球各主要工業國的照明用電比例都在 10％至 25％之間，已成 為僅次於冷氣空調的電力負載，因此有效提高用電設備的能源使用 效率，並節約而合理的用電，已成為全球性的共同問題，而照明設 備的高效率及節能要求也成為廿一世紀的指標。 照明需求不分都市與鄉村、白天與夜間、室內與屋外、靜態或 行車、男女老少等等，照明已是生活上的重要必須用品。自從電燈 發明以來，各類型適用於不同場所的新光源推陳出新，發光效率也 節節升高，代表了照明光源的用電量逐步降低，但在此同時，高照 度的需求也增加了燈具的裝置量與用電量，因此合理照明工程的規 劃除應考慮節約能源外，尤應注意照明品質的舒適性與實務面。從 設計之始，兼顧節能與照明需求設計照明與控制系統，選用省電照 明燈具，並且正確的使用照明習慣，及定期做好燈具的維修，更是 保持舒適的照明環境的重點。 照明光源的選擇，攸關照明品質與整體的感受，因此除了節能 考慮的發光效率外，還應考慮光源的演色性、色溫度及使用壽命。 目前市面上所販售之光源，均是經過省電設計之節能光源，包括精 緻型螢光燈管及省電燈泡。精緻型螢光燈管及省電燈泡都是螢光燈 ，省電效果約比傳統式白熾燈泡高約 60~70％，但不會比直管型螢 光燈省電，目前種類與外觀繁多，可視需要而安裝，運用上極為方 便。 新一代光源已有 T5 及 T8 三波長發光螢光燈管，其燈光效率可. 2.
(27) 第一章 緒論. 達 96~100Lm/W，遠高於傳統螢光燈管。螢光燈管管徑愈小，其發 光效率愈高，使用汞的含量愈低，更加符合環保的要求。而螢光燈 管已由經濟部能源委員會訂定有節能標章，取得節能標章的螢光燈 管無論在發光效率、演色性及色溫多樣性上，均符合高效能及節能 的要求，自然是照明光源選擇上的優先對象。 然而目前坊間光源的種類眾多，並均宣稱具有省電功效，但究 竟其光源之照明效率如何？國內尚未有相關調查研究可供參考，因 此 97 年自辦研究計畫即著手針對這些市售光源的節能特性與光源 照明效率，以及照度、演色性、色溫與光譜等光源品質，進行相關 調查及量測，研究中發現目前市面上常見的光源產品，除產品性能 標示不清外，其最重要攸關光源性能的發光效率，依試驗結果與其 產品之標稱數據比對發現，有將近 20％之差異量，另外在價格部分 更是混亂，常使消費者無從選擇。 由於市面光源產品種類及數量眾多，囿於研究人力及期程有限 ，且本所實驗室配合舊有廳舍改善計畫，相關燈具之檢測案件數量 龐大，故 97 年度僅完成常用之品牌通路共計 29 件產品之檢測及比 對，98 年度持續辦理一般民眾亦常使用的自有品牌通路產品測試， 並將計畫研究重點，放在居家常用之安定內藏式螢光燈部分，且僅 探討其發光效率，以期能有效提供民眾選購這類產品之資訊，俾供 本所未來綠建築解說與評估手冊中日常節能指標相關基準修正之參 考，至其他型式燈光及光衰、壽命等變因，將納入後續相關研究探 討。. 第二節 研究方法 照明光源的選擇，攸關照明品質與整體的感受，因此除了節能 考慮的發光效率外，還應考慮光源的色溫度及演色性。各種光源均 3.
(28) 自有品牌通路節能光源照明效率及品質之實驗研究. 有其獨特的特徵，選擇光源之主要重點大略如下： 1.效率與壽命：光源之效率會在製造廠之型錄上列出，基於經濟及 維護的考量，應選用發光效率高，又可以兼顧換裝費用低廉者， 目前室內照明仍以螢光管最為實用與普遍。一般說來，大瓦特數 (40W)較小瓦特數的燈管(20W)效率高；直管比環管效率高；省電 燈管(精緻型或緊密型省電燈泡)中，燈管外型螺管型的冰淇淋形 狀者較多角轉彎或急轉彎的 U 型及 PL 燈管效率高。 2.光色（色溫 K） ：光色一般稱為色溫，它影響了使用場所的氣氛， 故應隨照度高低而適當地變化。一般而言，色溫低於 5000K 者 為暖色系，給人較溫暖而休閒的氛圍環境；反之溫高於 5500K 為 冷色系，會產生清涼而較具活潑的感覺。 3.演色性：演色性是光源對於物體顏色顯現程度，以白熾燈泡的連 續光譜分布較接近自然陽光的分布而作為比較的基準，其他光源 對於同一物體不同顏色的表現傳真度，經加權平均所計算得出者 稱為相對演色性評價係數(Ra 或 CRI)，並以白熾燈作為(100 %) ，所以選用 Ra 值愈高的光源，對於色彩的表現愈鮮豔，但價格 也愈貴，一般以功能區別，Ra 在 80 以上稱為高演色性光源。 如三波長域發光螢光燈管效率高，演色性好，發光分布接近太陽 光色，色調自然，因此可以達到高演色性及色澤鮮麗的效果，提 高物品之價值感與鮮度感。 由於市面光源產品種類及數量眾多，均宣稱具有相當之省電功 效，但其確實照明效率如何，國內並無相關調查研究可供參考，97 年度自辦研究計畫雖已著手針對這些市售光源的節能特性與光源照 明效率，以及照度、演色性、色溫與光譜等光源品質，進行相關調 查及量測，但囿於本所實驗室配合舊有廳舍改善計畫，相關燈具之 檢測案件數量龐大，故 97 年度僅完成常用之品牌通路共計 29 件產 品之檢測及比對，98 年度持續辦理一般民眾亦常使用的自有通路產. 4.
(29) 第一章 緒論. 品測試，並將計畫研究重點，放在居家常用之安定內藏式螢光燈部 分，且僅探討其發光效率，以期能有效提供民眾選購這類產品之資 訊，相關研究內容規劃如下，研究計畫流程則如圖 1-1 所示： 1. 針對居家常用之安定內藏式螢光燈，選擇較具代表性之自有品牌 市售節能光源，進行照明效率，以及照度、演色性、色溫與光譜 等品質試驗研究，並與其標稱數據進行比對分析。 2. 97 及 98 年度研究樣本試驗結果合併比對，以提供民眾選購資訊 之參考。 常用節能光源照明效 率及品質之實驗研究. 國內外光源照明 效率及品質相關 性能試驗標準及 文獻收集. 國內相關試驗機構檢 測服務項目與設施資 料收集. 取得節能標 章的光源產品. 國內市售光源 產品調查與 分類. 綠建築評估手冊 光源效率評估表 之光源產品 試驗光源產品樣本. 節能光源之照明效 率及品質實驗結果 比對分析. 建立光源照明效率及 品質檢測作業程序. 結論與建議. 資料來源：本研究整理。. 圖 1-1 研究流程圖 5.
(30) 自有品牌通路節能光源照明效率及品質之實驗研究. 第三節 收集之資料及文獻分析 依據本計畫研究之目的及內容，本計畫擬收集下列相關資料進 行分析，結果將作為常用節能光源照明效率及品質之實驗研究之依 據。初步收集之資料項目如下： －本所人工光及自然光實驗相關試驗設備資料 －我國節能標章制度 －安定器內藏式螢光燈泡應施檢驗能源效率基準 －安定器內藏式螢光燈泡申請節能標章應符合之能源效率基準與 標示方法 －國內市售自有品牌通路居家常用安定內藏式螢光燈之節能光源 性能調查與驗證樣品選取 －取樣光源樣品之照明效率、演色性、色溫、光譜、尺寸及價格等 標稱數據收集 本計畫將彙整上述資料進行分析探討，詳細探討內容將於後面 各章節說明。. 6.
(31) 第二章. 光源基本概念與節能標章簡介. 第二章 光源基本概念與節能標章簡介 本章主要介紹光源的基本概念、常用光源以及我國節能標章發 展之現況，以利民眾瞭解如何獲得正確的光源資訊，而順利進行節 能改善。. 第一節 光源的基本概念 介紹光源就要從它的定義及單位說起，大致包含光線之定義、 光通量、光強度(簡稱光度)、輝度、照度、亮度、光源效率、 色溫 及演色性等，說明如下： 一、 光線之定義 光線（Light）是放射能源之一部份，在照明工程上稱光線是如 放射能源多寡一樣，以產生視覺能力之大小作評估之根據。 二、 光通量 光源發出的總光量稱之為光通量（Luminous Flux：F 或 ψ＝光 束） ，有時稱為光束，其單位為流明，例如 100 Watts 鎢絲電泡及 40 Watts 螢光燈之光通量約各為 1,300 Lm 及 2,500 Lm。 三、 光度 一個光源在某一方向上之發光強度為光強度，其單位為燭光（ Candela, Cd）。在照明學上光強度（Luminous Intensity, I）與燭光度 （Candle Power）有時混用不清，尤其是很多一般性雜誌、報紙， 以照明之程度使用「燭光」代替，事實上「燭光」是表示光源之發 光強度，也就是光源強度表示單位，如果要表示室內照明之程度應 以照度作表示。 四、 輝度 輝度（Luminance, Photometric Brightness, L）是單位投射面積上 之光強度，單位為每平方米之燭光［Cd/m2］ ，有時用 nit［nt］或 Stilb 7.
(32) 自有品牌通路節能光源照明效率及品質之實驗研究. ［sb］＝Cd/cm2 表示，英制單位以 Foot Lambert［ft-L］表示各種 光源之輝度大小如表 2-1。 表 2-1 各種光源之輝度大小 光源. 輝度 Cd/cm2. 太陽 碳極弧燈. 160,000 18,000~120,000. 電泡鎢燈絲. 200~2,000. 碳絲電泡. 70. 電泡球面. 20 ~50. 電石燈焰（Acetylene 瓦斯燈）. 10. 螢光燈. 0.5~1.5. 蠟燭的焰. 0.5~1.0. 藍天. 0.8. 資料來源：經濟部能源局，2008。. 五、 照度 被照的物體，其表面上每單位面積所接受之光通量稱為照度（ Intensity of Illumination, E） ，其單位稱為勒克斯（Lux, Lx） 。即每平 方公尺內所收之光通量為 1 Lm 時之照度。 六、 亮度 光源在投光方向上單位面積(S)，所發出之光通量(ψ)密度。通常 某作業面之明暗程度均以照度表示，但讓吾人之眼睛有感覺程度之 明暗，仍以光束發散度（Luminous Emittance, M）表示之，其單位 仍為［Lm/m2］每單位平方公尺之流明數。. 8.
(33) 第二章. 光源基本概念與節能標章簡介. 七、 光源壽命 光源壽命有兩種表示法：例如電泡一直到燈絲斷線為止之使用 時間稱之為斷線壽命（Burnout Life），但燈絲雖尚未斷線，而光通 量減少到當初之 80%時間之使用時間為有效壽命（Useful Life） ，一 般而言，光源之有效壽命一到應即換新，以得到高效率之電能利用 率。 八、 色溫 色溫(Color Temperature)是以絕對溫度 K (kelvin)來表示，乃是 將一標準黑體(例如鐵)加熱，溫度升高至某一程度時顏色開始由深 紅→淺紅→橙黃→白→藍白→藍，逐漸改變，利用這種光色變化的 特性，某種光源的光色與黑體的光色相同時，我們將黑體當時的絕 對溫度稱為該光源之色溫。色溫在 3,000 K 以下時，光色就開始有 偏紅的現象如蠟燭，白熾燈泡，給人一種溫暖的感覺。色溫超過 5,000 K 時顏色則偏藍光，如晝光色螢光燈，給人是一種清冷的感覺，通 常亞熱帶地人較喜歡 4,000 K 以上色溫，而寒帶的人喜歡 4,000 K 以 下的色溫，各種光源之色溫情況，如表 2-2 所示。 九、 光源之色溫及其演色性之關係 表 2-3 所示是各種光源之色溫感覺分類，色溫影響到我們之視 覺，視覺之感度可以影響亮暗，所以節能下之選擇光源必須重視光 源之色溫。實際上色溫一般以（Warm White），（Neutral White）， (Daylight White）來表示。 照度與色溫會造成環境氣氛之不同感受，如表 2-4 所示，由表 中可以瞭解，節能照明在選擇光源時，需注意光源之色溫所產生之 視覺感受。. 9.
(34) 自有品牌通路節能光源照明效率及品質之實驗研究. 表 2-2 各種光源與色溫 光. 源. 太陽（在正午時，依計算）. 6,200. 太陽（在正午時，依地表面測定）. 5,250. 滿月（於地表面測定）. 4,125. 晴天. 12,000. 陰天. 7,000. 蠟燭. 1,930. 乙炔燈. 2,350. 瓦斯燈. 2,160. 60 W 複絲繞燈泡. 2,830. 1,000 W 單絲繞燈泡. 3,080. 溫白色日光燈. 3,500. 白色日光燈. 4,500. 畫光色日光燈. 6,500. 400 W 水銀燈. 5,600. 400 W 螢光水銀燈. 4,600. 資料來源：經濟部能源局，2008。. 10. 色 溫 (K).
(35) 第二章. 光源基本概念與節能標章簡介. 表 2-3 各種光源色溫分類 色溫 Light Colour. Most similar Colour Temperature. Warm White Light Colour (WW). ＜3,300 K. Neutral White Light Colour (NW). 3,300K-5,000 K. Daylight White Light Colour (DW). ＞5,000 K. 資料來源：經濟部能源局，2008。. 十、 演色性 光源對物體顏色呈現的程度稱為演色性 CRI (或 Ra)，也就是顏 色逼真的程度。演色性高的光源對顏色的表現較好。演色性高低關 鍵在於該光線之分光特性。可見光之波長在 380 nm~760 nm 之範圍 內，也就是我們在光譜中見到之紅、橙、黃、綠、藍、靛、紫的範 圍。如果光源所放射的光中所含的各色光的比例和自然光接近，則 我們眼睛所看到顏色也就較為逼真，再好的裝璜、擺設、藝術品、 衣服等也會因選擇不適當的光源而失色。 十一、 平均演色評價指數(Ra) 平均演色評價指數(Ra)表示光源的演色性與色彩傳真的程度， 即色視度優劣的代表。對於用標準光（規定為基準的光）看見的各 種色彩，再分別用各種類光源照明時的各色彩再現地保真程度。一 般平均演色評價指數 Ra 80 以上，基本上就可以滿足色彩要求較高 的照明應用，CIE 根據照明旳使用領域或用途建置了一定的基準。. 11.
(36) 自有品牌通路節能光源照明效率及品質之實驗研究. 表 2-4 照度與色溫度及氣氛之關係. 資料來源：經濟部能源局，2008。. 十二、 光源發光效率 光源的發光效率是以其所發出的光的流明數除以其用電量所得 之值。 光源效率( Lm/W )=流明( Lm )÷用電量( W ) 也就是每一瓦電力所發出光的量，其數值越高，表示光源的效 率愈高，如表 2-5 所示。所以對於使用時間較長之場所，如辦公室 、走廊、道路、隧道等，其發光效率通常是一個重要的考量因素。 12.
(37) 第二章. 光源基本概念與節能標章簡介. 各種燈源中以高壓鈉燈的效率最高。另外，在燈的輻射能中， 可見光的比例越高，則效率越高。而且，可見光中黃綠色系的光能 量越多也越明亮，效率也越高。 光源的發光效率高低是選擇照明光源的基準之ㄧ，且依據使用 目的之不同，往往需選擇演色性高或容易進行配光控制的光源作為 照明應用。 表 2-5 各種光源發光效率( Lm/W ) 光源種類. 發光效率( Lm/W ). 白熾燈. 15. 石英鹵素燈. 25. LED 燈. 45. 緊密型省電型螢光燈. 60. 水銀燈. 65. 普通螢光燈管. 70. 單管型螢光燈管. 85. 雙管型螢光燈管. 85. 石英複金屬燈. 90. 三波長自然色省電燈管. 96. 高壓鈉光燈. 130. 低壓鈉光燈. 200. 無電極電磁感應燈. 85. 資料來源：經濟部能源局，2008。. 本所 2007 年版綠建築解說與評估手冊，亦提供各種光源之效率 比較如表 2-6，由於出版年代較早，故與表 2-5 略有不同，本計畫之 13.
(38) 自有品牌通路節能光源照明效率及品質之實驗研究. 目的亦即透過實驗的手段，來比對不同廠商各種光源之效率，以作 為綠建築解說與評估手冊修正之參考。 表 2-6 綠建築解說與評估手冊中各種光源發光效率( Lm/W ) 表 3-4.8 各種光源之效率比較. 白熱燈系. 光源種類. 效率 (lm/W). 效率比 ri. 白熾燈泡. 7.6-21. 0.21. 光源圖示. 光源種類. 效率 (lm/W). 效率比 ri. 鹵素燈泡. 18-20. 0.28. LED 燈. 20~35. 0.5. 省電燈泡. 30-50. 0.57. 58-87. 1.10. 90-120. 1.57. 140. 2.00. 一般 螢光燈系. 螢光燈管. 高效率 螢光燈管. 48-80. 89-100. 1.00. 1.18. 燈管. 高強度放電燈系︵. D I H. ︶. 三波長 T5 螢光燈管. 100-. 1.25. 水銀燈泡. 32-55. 0.64. 70-90. 1.14. 高壓鈉氣 燈泡. 低壓鈉氣. 複金屬 燈泡. PL 型螢光. 燈泡. 本表數據只為本手冊參考值，若有特殊照明效率者可提出規格說明，即可採用之. 資料來源：內政部建築研究所，2007。. 14. 光源圖示.
(39) 第二章. 光源基本概念與節能標章簡介. 第二節 常用光源介紹 在既有建築物照明及市場上，仍應用各種傳統人工光源如白熾 燈、螢光燈、鹵素燈、鈉光燈、複金屬水銀燈等，其效率、演色性 、色溫、壽命等光電特性較目前先進環保光源如省電燈泡、T8 三 波長螢光燈、T5 超細管徑螢光燈等差很多。瞭解各種常用光源之發 光原理、特性及效率，有助於光源之選擇及節能之參考。 一、 白熾燈泡 白熾燈泡構造如圖 2-1 所示，為一玻璃球內抽真空後，充填氬 氣和氮氣以抑制燈絲之蒸發，為最早成熟的電光源，構造簡單，通 上電流加熱燈絲，利用物體受熱發光的原理發光，於溫度高達攝氏 2,700℃，而發出光與熱，所以泡殼亦處於高溫態，故遇到急遽冷卻 如沾水等狀況時，燈殼會破裂。 白熾燈泡屬於點光源，配光相當容易，雖然壽命不長僅約 1,200. 資料來源：經濟部能源局，2008。. 圖2-1 白熾燈泡發光原理 小時，但因其為連續光譜且偏紅色光，演色性佳(Ra 100)，光衰現象 不明顯，色溫度低使人有溫暖感覺，惟發光效率偏低僅 8~15 Lm/W ，是屬於低發光效率光源。 15.
(40) 自有品牌通路節能光源照明效率及品質之實驗研究. 常用白熾燈泡效率與特性見表 2-7 所示。其主要光電特性包括 演色性佳、可立即起動、安裝及使用容易、價格便宜、不需安定器 、可連續調光、光束衰減少、及不受環境溫度影響等。 二、 石英鹵素燈 鹵素燈如圖 2-2 所示，是由耐高溫的石英管、鎢絲、鉬箔、燈 帽及內部的高壓氬氣與微量之碘或溴等鹵素所構成。 表2-7 白熾燈泡特性與效率 編號. 規格. 電壓 V. 型式. 消耗 電力 W. 全光束. 壽命. 效率. Lm. h. Lm/W. TM2205. 220V/5W. 220. 磨砂. 5. 40. 1,500. 8. TM22010. 220V/10W. 220. 磨砂. 10. 80. 1,500. 8. TM22040. 220V/40W. 220. 磨砂. 40. 320. 1,200. 8. TM22060. 220V/60W. 220. 磨砂. 60. 570. 1,200. 9.7. TM220100. 220V/100W. 220. 磨砂. 100. 1,050. 1,200. 10.5. TM220200. 220V/200W. 220. 磨砂. 200. 2,700. 1,200. 13.5. 100PAR/FL/27. PAR38. 220. 珠寶燈. 100. 800. 2,000. 8. 120PAR/SP/27. PAR38. 220. 珠寶燈. 120. 1,200. 2,000. 10. 150PAR/FL/27. PAR38. 220. 珠寶燈. 150. 1,350. 2,000. 9. 資料來源：經濟部能源局，2008。. 一般白熾燈泡之點燈過程中，鎢絲在高溫中蒸發附著於玻璃內 壁，產生所謂之黑化現象而使光束逐漸降低，鹵素燈泡就是為對抗 這種情況，防止黑化而開發之燈泡，鹵素燈泡內部有微量之鹵素氣 體，藉著鹵素循環作用，減輕燈泡的光束衰減和壽命末期的黑化現 象，並保持初期之發光效率。 常用鹵素燈效率與特性見表 2-8 所示。其主要光電特性包括(1)壽命 長，相當於一般白熾燈泡的 2~3 倍。(2)發光效率高，11.4 Lm/W ~20 Lm/W 比一般白熾燈泡省電些。(3)體積比白熾燈泡小，光源小而集 中，配光設計容易。(4)光束衰減小，壽命終了時光輸出仍高達初光. 16.
(41) 第二章. 光源基本概念與節能標章簡介. 束之 90%。(5)採用石英玻璃製成，有極強的耐熱衝擊性。. 2008。. 資料來源：經濟部能源局，. 圖 2-2 鹵素燈發光構造及動作原理 表 2-8 鹵素燈特性與效率 電壓 V. 規格. 型式. 消耗電力W. 全光束. 壽命h. Lm. 效率 Lm/W. 120V/ 75W. 120. JVC型. 75. 1,100. 1,000. 14.7. 120V/100W. 120. JVC型. 100. 1,600. 1,500. 16.0. 120V/150W. 120. JVC型. 150. 2,800. 2,000. 18.7. 120V/250W. 120. JVC型. 250. 5,000. 2,000. 20.0. 230V/50W. 230. PAR20. 50. 570. 2,000. 11.4. 230V/75W. 230. PAR30. 75. 1,030. 2,000. 13.7. 230V/100W. 230. PAR30. 100. 1,400. 3,000. 14.0. 120V/250W. 120. PAR38. 250. 3,600. 4,200. 14.4. 資料來源：經濟部能源局，2008。. 三、 螢光燈 螢光燈(俗稱日光燈)構造如圖 2-3 所示，當燈起動時，燈絲會 先加溫約 1~2 秒，以使燈絲溫度提高，以釋放電子，接著高電壓會 施加在兩個電極之間，使充入氣體和水銀氣體傳導電流而產生放電 ，此流動之電子(電流)會激發氣態水銀原子而發出紫外線，由於玻. 17.
(42) 自有品牌通路節能光源照明效率及品質之實驗研究. 資料來源：經濟部. 能源局，2008。. 圖2-3 螢光燈構造 璃燈管內壁有塗一層螢光粉，此螢光粉在紫外線照射下會發出可見 光。充入氣體(氬氣或是氬氣與氪氣的混合氣體)也會放電發光，但 是所發出的只有微量之藍光，而且只有在沒有塗佈螢光粉的燈管才 可看得到，此藍光約只佔螢光燈總發光量的3%，另外97%的光來自 於螢光粉發光。 四、 高壓水銀燈 高壓水銀燈泡之發光管又稱之為內管，如圖 2-4 所示，是由兩 只主要電極或兩只補助電極所組成，管中封入適量水銀及惰性氣體 ，補助電極連接有電阻與其他端之主電極連接成一通路。 當電壓加在於兩主電極之時，介於兩電極間之距離很大而無法產生 放電，同時相同之電壓也加在補助電極與相鄰之主電極之間，並且 在其間產生輝光（Glow）放電，此時為限制補助電極之放電電流起 見，接有電阻 R（約 25 kΩ） ，輝光放電後兩主電極間之電場不斷的 擴展，最後達到主電極端，這時之電流是依靠安定器來加以限制， 因電流不斷增加之結果，主電極之溫度漸升而發出電子，終於自輝 光放電而移轉為弧光放電，由於惰性氣體之弧光放電，發光管之溫 度隨之而上昇，水銀漸漸蒸發，水銀蒸氣壓也漸漸提高，數分鐘後 全變為水銀蒸氣之穩定放電。. 18.
(43) 第二章. 光源基本概念與節能標章簡介. 資料來源：經濟部能源局，2008。. 圖2-4 高壓水銀燈泡構造 高壓水銀燈泡效率與特性見表2-9 所示。其主要光電特性包括 ：(1)可靠性高、用途廣泛、符合經濟效益、壽命長。(2)點燈發光穩 表2-9 高壓水銀燈泡特性與效率 型號規格. 電壓. 耗電. 全光束. 色溫. 壽命. 效率. V. W. Lm. K. h. Lm/W. HPL-N 50W E27. 220. 50. 1,800. 4,200. 12,000. 36.0. HPL-N 80W E27. 220. 84. 3,700. 4,200. 12,000. 44.5. HPL-N 125W E27. 220. 125. 6,200. 4,100. 12,000. 50.0. HPL-N 125W E40. 220. 125. 6,200. 4,100. 12,000. 50.0. HPL-N 250W E40. 220. 250. 12,700. 4,100. 12,000. 51.0. HPL-N 400W E40. 220. 400. 22,000. 3,900. 12,000. 55.0. HPL-N 700W E49. 220. 700. 38,500. 3,900. 12,000. 55.0. HPL-N 1000W E40. 220. 1000. 58,500. 3,900. 12,000. 59.0. 資料來源：經濟部能源局，2008。. 定，即使在電源稍微有變動的地區，亦有出色的功能表現。(3)因不 需要使用外起動器點燈設備，所以線路簡單且安裝容易。(4)具有極 高可靠性，故使用在室內或戶外同樣有其多方面適用性。(5)配合正 確額定電流的水銀燈安定器點燈，可延長點燈壽命。(6)絕佳的銀白. 19.
(44) 自有品牌通路節能光源照明效率及品質之實驗研究. 色光，通常對景色較不重視的地方，可以採用強而有力的清光型高 壓水銀燈泡；需要更佳合理演色性的地方可以採用螢光型高壓水銀 燈泡。發光效率約36~59 Lm/W，但近來有漸漸被複金屬燈取代之趨 勢。 五、 石英複金屬燈 石英複金屬燈(Crystal Metal Halide Lamps)是氣體放電燈的一種 ，具有高演色性、良好的發光效率及壽命長等優點，近來在光源應 用的比例上逐漸增加。如圖 2-5 所示，石英複金屬燈係由硬質外管 、石英玻璃發光管、主電極、起動電阻補助電極及支架所構成。在 石英玻璃發光管內封入金屬鹵化物，作為發光物質，在高溫及高壓 之水銀電弧中，金屬鹵化物分解為金屬原子與鹵元素，並使金屬原 子產生特有之光譜而發光，及至低溫之管壁時，金屬再與鹵化物結 合而成金屬鹵化物，這就是石英複金屬燈最大之特點。金屬鹵化物. 資料來源：經濟部能源局，2008。. 圖2-5 石英複金屬燈構造 循環，可改善發光演色性，石英複金屬燈與大多數氣體放電燈一樣 ，呈現負電阻的電氣特性，點亮前燈管兩電極間有極高的電位梯度 ，所以驅動石英複金屬燈的安定器，必須具備限制燈管電流以及高 電壓點燈的兩個基本功能。石英複金屬燈主要光電特性包括：(1)壽 20.
(45) 第二章. 光源基本概念與節能標章簡介. 命長：在相同的流明下，一個石英複金屬燈相當於 45 個白熾燈的 壽命。(2)光色自然：標準的石英複金屬燈發出白色光，其色溫從 3,200 K 到 4,000 K，演色性 Ra 從 65 到 70。(3)效率高：石英複金屬燈發 光效率是白熾燈的 3~5 倍，並且減少能源浪費與熱的損失。(4)小型 化：石英複金屬燈弧光放電管長小於 1 英吋，其所產生之光束相當 於 84 英吋長高輸出型螢光燈所發出之光束。(5)規格多樣化: 石英 複金屬燈瓦特數從 32 ~2,000 W，光束從 2,000~210,000 Lm 寬廣的 表2-10 石英複金屬燈泡特性與效率 電壓. 耗電. 全光束. 色溫. 壽命. 效率. V. W. Lm. K. h. Lm/W. HP1 PLUS 250W BU. 220. 256. 18,000. 4,300. 10,000. 70.3. HP1 PLUS 400W BU. 220. 395. 32,500. 4,300. 10,000. 82.2. HP1 T PLUS 250W. 220. 250. 19,000. 4,500. 10,000. 76.0. HP1 T PLUS 400W. 220. 390. 35,000. 4,300. 10,000. 90.0. HP1 T PLUS 1000W. 220. 985. 85,000. 4,300. 10,000. 86.3. HP1 T PLUS 2000W/220V. 220. 1960. 189,000. 4,200. 10,000. 96.4. HP1 T PLUS 2000W/380V. 220. 1955. 210,000. 3,800. 10,000. 107.4. 型號規格. 資料來源：經濟部能源局，2008。. 表2-11 雙頭石英複金屬燈泡效率與特性 電壓. 管功率. 全光束. 色溫. 演色性. 壽命. 效率. V. W. Lm. K. Ra. H. Lm/W. MQI70/T6/30. 220. 70. 5,500. 3,000. 75. 6,000. 78. MQI70/T6/43. 220. 70. 5,000. 4,300. 75. 6,000. 71. MQI150/T6/30. 220. 150. 11,250. 3,000. 75. 6,000. 75. 5,500. 4,300. 75. 6,000. 73. 型號規格. MQI50/T6/43 220 150 資料來源：經濟部能源局，2008。. 範圍，包含所有室內、室外各種場所均能適用。(6)如表2-10 及表2-11 所示，依形式、電壓及瓦特不同，發光效率約70~107.4 Lm/W。 六、 高壓鈉氣燈 高壓鈉氣燈泡，係採用具有優良耐熱性、耐鈉性與透光性之鋁. 21.
(46) 自有品牌通路節能光源照明效率及品質之實驗研究. 瓷發光管，在其管內封入鈉、水銀和氙氣，利用高壓鈉蒸氣放電而 發光之燈泡，如圖 2-6 所示，此型燈泡在起動時必須要有一個電子 起動器給燈泡起動所需要的瞬間脈衝電壓。電源加入時，脈波立刻 造成氙氣的游離，發出暗淡的青白色光，而游離的正負粒子以及再 結合時所放出的能量很快就造成水銀的放電，發光顏色立刻呈較亮 的青白色，這些都是瞬間的變化，大約 10 秒左右金屬鈉就跟著融 解、放電、發出單色黃色光，然後鈉蒸氣壓逐漸昇高，光色也逐漸 增強而轉白，大約 5 分鐘就達成穩定的放電狀態，發出高壓鈉氣燈 固有的金白色光，起動時間要比水銀燈快些，且由於發光管的氣壓 比水銀燈低，因此電源中斷之後的再起動時間很短，僅需 1 分鐘便 能再點亮，3-4 分鐘即趨於穩定。. 資料來源：經濟部能源局，2008。. 圖2-6 高壓鈉氣燈構造 高壓鈉氣燈效率與特性見表 2-12 所示。其主要光電特性包括 ：(1)最佳高發光效率。(2)富於節約能源、經濟效益。(3)具有金黃略 帶白色光，光色穩定。(4)安定點燈，可靠而且壽命長。(5)光衰低絶 佳的光束維持率。(6)再點燈起動時間短。(7)高壓鈉氣燈是 HID 放. 22.
(47) 第二章. 光源基本概念與節能標章簡介. 電燈泡中效率最高，以 SON-400 W 為例，效率高達 130 Lm/W，約 有水銀燈 2 倍以上的高效率。(8)卓越的性能，以較少燈數即可以獲 得相同的照明水準，達成節約能源的經濟效益。(9)發出以黃澄為主 的金白色光，在這光源的照射下，可以有限度地分辦物體顏色，帶 來溫暖感覺之照明。(10)採用具有優良耐熱、耐鈉以及透光性之鋁 瓷發光管，點燈安定而可靠。(11)燈泡內部保持高真空，僅約需 2 分 鐘短時間，即可達成再起動點燈。依形式、電壓及瓦特之不同，具 發光效率約 82.5~125 Lm/W。 表2-12 高壓鈉氣燈泡效率與特性 電壓. 管功率. 全光束. 色溫. 演色性. 壽命. 效率. V. W. Lm. K. Ra. H. Lm/W. SON-70I. 220. 70. 5,800. 4,500. 25. 12,000. 82.5. SON-100. 220. 100. 9,500. 4,500. 25. 12,000. 95.0. SON-150. 220. 150. 14,500. 4,500. 25. 12,000. 90.0. SON-250. 220. 250. 27,000. 4,500. 25. 12,000. 100.0. SON-400. 220. 400. 48,000. 4,500. 25. 12,000. 117.5. SON-1000. 220. 1,000. 5,800. 4,500. 25. 12,000. 120.0. SON-T100. 220. 100. 10,000. 4,500. 25. 12,000. 100.0. SON-T150. 220. 150. 15,000. 4,500. 25. 12,000. 93.3. SON-T250. 220. 250. 28,000. 4,500. 25. 12,000. 108.0. SON-T400. 400. 220. 48,000. 4,500. 25. 12,000. 117.5. SON-T1000. 220. 1,000. 130,000. 4,500. 25. 12,000. 125.0. 型號規格. 資料來源：經濟部能源局，2008。. 七、 安定器內藏型緊密型螢光燈管(俗稱：省電燈泡) 小瓦特之緊密型螢光燈管加上安定器內藏型或外加組合型，市 面上都簡稱為省電燈泡。省電燈泡構造及電子點燈回路(例)，如圖 2-7 所示。其特性包括有：(1)點燈壽命更持久，達 6,000 小時以上 ；(2)亮度高，發出全光束高；(3)光線柔和不刺眼；(4)更省電；(5) 外型輕巧美觀；(6)不閃爍、保護眼睛視力健康。. 23.
(48) 自有品牌通路節能光源照明效率及品質之實驗研究. 省電燈泡特性與效率如表 2-13 所示，依型式及電壓之不同，其 發光效率約 40~63.7 Lm/W。. 資料來源：經濟部能源局，2008。. 圖2-7 圓筒形省電燈泡(電子點燈回路) 八、 T8 高頻環保螢光燈管 目前辦公室採用之光源方面以直型螢光燈居多，管徑從 T12(38mmφ )、T10 (32 mmφ )、T9 (29 mmφ )、T8 (25.5 mmφ ) 、T5 (15.5 mmφ )，螢光燈管管徑縮小；而光源效率由 60 Lm/W 提高到 104 Lm/W，節省電力 40%。螢光燈管外型尺寸，見表 2-14 所示， 電燈管長度由 T9 40 W、20 W 日光燈具改成 T5 日光燈時，應注意 長度不同。 一般型燈管大多採用鹵磷酸鈣螢光粉製造，由於價格相當便宜，所 以在國內外銷售量佔燈管類 80%，但其有發光效率、演色性、壽命 光束維持率均偏低。三波長燈管採用最高效率的稀土類螢光粉，集 中了對人類肉眼色覺識別能力最佳的藍色(435 nm)、綠色(543 nm) 、紅色(611 nm)三個狹窄光譜組合出一種效率既高、演色性又佳的 白光色。其特點為： (1)天然光線：接近太陽光，不傷眼，色調自然，氣氛溫馨。 24.
(49) 第二章. 光源基本概念與節能標章簡介. (2)高演色性：色澤鮮麗，提高物品之價值感與鮮度感，如圖 2-8 所 示。 (3)高亮度：比一般型燈管亮度增加 30%以上。 表2-13 省電燈泡特性與效率 規格. 電壓 V. 型式. 耗電. 全光束. 色溫. 壽命. 效率. W. Lm. K. h. Lm/W. 11W/D. 220. HELIX 電子式螺旋型. 11. 569. 6,500. 6,000. 51.7. 13W/D. 220. HELIX 電子式螺旋型. 13. 828. 6,500. 6,000. 63.7. 20W/D. 220. HELIX 電子式螺旋型. 20. 1,115. 6,500. 6,000. 55.8. 23W/D. 220. HELIX 電子式螺旋型. 23. 1,296. 6,500. 6,000. 56.3. 25W/D. 120. HELIX 電子式螺旋型. 25. 1,589. 6,500. 6,000. 63.6. 27W/D. 120. HELIX 電子式螺旋型. 27. 1,632. 6,500. 6,000. 60.4. 20W/D. 120. SLED 電子式球型. 20. 1,080. 6,500. 6,000. 54.0. 17W/D. 220. SLD 電子式球型. 17. 680. 6,500. 6,000. 40.0. 18W/D. 120. SLD 電子式球型. 18. 810. 6,500. 6,000. 45.0. 資料來源：經濟部能源局，2008。. 表2-14 螢光燈管外型尺寸 T5. T8. T12. 549 mm. 590 mm. 590 mm. 849 mm. 895 mm. 895 mm. 1149 mm. 1199 mm. 1199 mm. 燈管直徑. 燈管長度. 資料來源：經濟部能源局，2008。. 25.
(50) 自有品牌通路節能光源照明效率及品質之實驗研究. 三波長晝光色(DEX)－6,500K (光色有透明、白色、涼爽等感覺的特質適. 用於餐廳、嬰兒房、店舖及夏季之照明). 三波長白色(WEX)－ 4,000K (具有緩和舒適的光色，更接近自然光 適用於住宅、店舖、旅館、辦公室光色) 0. 三波長晝白色(NEX)－5,000K (能使物體看起來更美、更接近自然. 光適用於住宅、店舖、辦公室). 三波長燈泡色(LEX)－ 2,800K (與電燈泡同光色，具有暖和舒適的 光色適用於住宅、店舖、旅館及冬季 之照明). 資料來源：經濟部能源局，2008。. 圖2-8 三波長日光燈管色溫 (4)效率好：可省電 5%以上。(以 40 W 為例，普通燈管效率為 72Lm/W，三波長燈管 84 Lm/W，二者比較相差約 17%。 (5)壽命長：平均壽命 10,000 小時以上。. 26.
(51) 第二章. 光源基本概念與節能標章簡介. 九、 T5 超細管徑螢光燈 1995 年首次展出管徑縮小為 5/8 英吋，約為 16 mm ψ 的 T5 超 細管徑螢光燈相較傳統燈管 T12 (38 mmφ )、T10 (32 mmφ )、T9 (29mmφ )、T8 (26 mmφ )，燈管管徑縮小，等於光源體積縮小，對 於燈具製造有以下幾個優點：(1)光源截面積的縮小，使光的投射擴 散或集中角度能控制得更好，使燈具的器具效率更高。(2)光源直徑 的縮小，使燈具在相同的光擴散性及眩光控制下，其燈具的厚度能 真正減低，達到 6 公分以下，燈具的體積縮小減少原材料的使用。 (3)較細支燈管提供光源設計者更大自由之設計空間。 由現在的 T8(26 mmφ )減至 T5(16 mmφ )，種類區分高效率型及 高輸出型兩種，高效率型包含 14 W、21 W、28 W、35 W，高輸出 型包含 24 W、39 W、49 W、54 W、80 W。T5 燈管需搭配電子安 定器使用，是目前最節能最環保的燈管，因此有利於環境保護逐漸 成為市場主流。 燈光效率最佳，燈管尺寸由 14 W 至 35 W(每 7 W/尺)，發光效 率 100 Lm/W～105 Lm/W 比較傳統 T12(38mmφ )20W～65W(10 W/ 尺)或 T8(26mmφ )18 W～58 W(9 W/尺)其光效率約為 55 Lm/W～90 Lm/W 大幅提升。 以往傳統燈管使用液態水銀，液態水銀在恒溫下是以液態呈現 ，所以當燈管被廢棄破裂時，水銀立刻以液態滲入地下水源或河川 造成污染，在生態中循環，對生物的殘害將是永遠的。而 T5 燈管 採固態汞設計每支燈管約 3mg，所使用的是汞合金，在恒溫狀態下 是固態，僅有在燈管高電壓激發的狀態下是呈氣態，所以當燈管破 裂，水銀固態合金於接觸常溫的時候呈固態，無水銀污染問題，大 幅減少廢棄燈管對環境的污染。 T5 燈管直徑減少 40%，燈管水銀劑約為傳統燈管的 20%，即. 27.
(52) 自有品牌通路節能光源照明效率及品質之實驗研究. 水銀污染僅有原有的 20%，如加上壽命增加 2.5 倍，以相對比例而 言，水銀的量僅有傳統燈管的 8%，目前國內每年市場上，消耗的 燈管約為八千萬支，所以 T5 的 8%水銀污染比傳統燈管的水銀汞污 染大幅減少，且因採用傳統回收處理容易較不易造成汞污染危害。. 28.
(53) 第二章. 第三節. 光源基本概念與節能標章簡介. 我國節能標章發展近況. 節約能源一直是全球各國都十分重視的議題，在溫室效應逐漸 引起重視之際，降低二氧化碳排放量已成為具有急迫性的全球共同 議題，節約能源更是具備了經濟與環保雙重層面的意義與重要性。 為鼓勵消費者優先選用高能源效率的產品，並引導廠商持續改進產 品能源效率，目前已有許多國家推動能源標章（Energy Label）制 度，藉由提供產品能源效率資訊或對高效率產品進行特別標示的方 式，讓消費者能夠直接分辨並選購省能高效率的產品。 目前全球能源標章制度大約可分為兩類，一類為評鑑或評分制 度，另一類則為標示制度。評鑑類制度未必設定特定能源效率基準 ，有時僅採用該國政府容許的最低能源效率要求，對市面上的所有 產品進行評鑑，依等級的區別，引導消費者比較各產品的能源效率 ，進而選購高效率的產品。而另一類標示制度則如同我國節能標章 ，預先設定一高標準的能源效率基準，接受廠商申請，而符合該基 準的產品可獲得標章認證。我國目前以家電用品為主要開放目標。 未來，將隨著節能標章產品項目持續推廣，使節能潛力繼續擴大。 兩類制度各有其優缺點，評鑑（或評分）制度的優點在於涵蓋 產品較廣，不限於自願前來申請的產品與廠商，缺點則是消費者選 購產品時，需具備基本能源常識且多方進行比較，方能挑選出相對 較省能的產品，採用此一方式的國家有日本、澳洲等國。而標示制 度的優點在於消費者無須對能源效率或耗電量定義多做瞭解，僅需 於購物時留意產品是否貼有標章，便可輕易購得省電高效率的產品 ，此一方式除我國外，最具代表性的就是美國的「能源之星」。 我國節能標章制度由經濟部於 90 年正式開始推動，希望推動 節約能源、鼓勵廠商生產高效率商品，並促使消費者優先選用，其 基本精神在於透過授予省能高效率的產品節能標章，引導消費者在. 29.
(54) 自有品牌通路節能光源照明效率及品質之實驗研究. 選購產品的時候，能一眼辨認出哪些產品較為省能，引導消費者買 到真正省能的產品，藉以創造出經濟性的誘因，激發廠商自發性持 續提昇產品的能源效率，達到節約能源並降低二氧化碳排放量的目 標。為了落實節能標章的基本精神，基準研擬的主要考量有三點： 一是參考我國國家標準（節能標章基準約較我國國家標準 CNS 高 10 至 15%）；二是以市場現況的調查資料分析評估，以 20 至 30% 的產品（或銷售量）能通過標準為原則；三是考量廠商對該項產品 能源效率提昇的技術能力與成本負擔。審核的過程中，皆需經過完 整的第三者驗證，且檢測報告須由國內具公信力之檢測單位依最新 公告之標準檢測，再經由工研院能資所節能標章申辦作業小組進行 文件初審，初審結果再由經濟部能源委員會召開之審議委員會審查 確認。 目前我國節能標章制度是以家電用品為主要開放目標，希望針 對消費量大、省能潛力高的產品為初期的產品項目，目前已推出冷 氣機、電風扇、除濕機、電冰箱、電視機、螢光燈管、洗衣機、乾 衣機、吹風機、烘手機、溫熱型開飲機、冰溫熱型開飲機、冰溫熱 型飲水機、汽車、機車、安定器內藏式螢光燈泡 、電腦用薄膜電晶 體液晶顯示器、瓦斯台爐 、瓦斯熱水器 、電鍋 、貯備型電熱水器 、 電熱水瓶 、出口及避難指示燈 、DVD 錄放影機 、溫熱型飲水機 等 ，共計 25 項產品。其中與光源有關之項目為螢光燈管及安定器內 藏式螢光燈泡兩項，依據節能標章的規定，能源效率基準與標示方 法分述如下： 一、 螢光燈管： 螢光燈管的節能標章係依經濟部能技字第 09404015980 號令， 自 94 年 10 月 24 日公告修訂實施，申請節能標章認證，其產品需 符合依國家標準 CNS691、CNS13755、CNS10839 及 CIE13.3 進行 測試，實測值需符合表 2-15 所列標準： 30.
(55) 第二章. 表 2-15. 光源基本概念與節能標章簡介. 螢光燈管節能標章能源效率基準. 資料來源：經濟部能源局節能標章網站。. 以上之節能標章能源效率基準之標示，應注意下列事項： (一)標章使用者之名稱及住址需清楚記載於產品或包裝上。 (二)標章使用者若為代理商，其製造者之名稱及地址需一併記載於 產品或包裝上。 (三)產品型錄上應標示產品之發光效率(Lm/W)與平均演色性指數。 31.
(56) 自有品牌通路節能光源照明效率及品質之實驗研究. (四)產品之實測發光效率，計算至整數，小數點後第一位數即四捨 五入。 二、 安定器內藏式螢光燈泡 安定器內藏式螢光燈泡的節能標章係依經濟部能技字第 09404017350 號令，自 94 年 10 月 24 日公告修訂實施，申請節能標 章認證 ，其產品需符合國家標準 CNS14125 之規定，實測值需符 合下列基準： (一)發光效率需高於(含)60Lm/W。 (二)平均演色性指數需高於(含)80。 (三)「2000 小時之光束維持率需高於 85%」(94 年 12 月 31 日前之 試驗報告適用)或「1000 小時之光束維持率需高於 90%」(95 年 1 月 1 日後之試驗報告適用)。 節能標章能源效率基準之標示，應注意下列事項： (一)標章使用者之名稱及住址需清楚記載於產品或包裝上。 (二)標章使用者若為代理商，其製造者之名稱及地址需一併記. 載. 於產品或包裝上。 (三)產品型錄上應標示產品之發光效率(Lm/W)。 (四)產品之實測發光效率，計算至整數，小數點後第一位數即四捨 五入。 依我國節能標章申請及使用須知第七條規定，產品能源效率證 明文件可為： (一)由國內具公信力之檢測單位(含取得中華民國實驗室認證體系認 可之實驗室)，依公告之能源效率測試方法進行檢測，並出具該 項能源效率之測試報告正本或視同正本之影印本乙份(車輛除外)。. 32.
(57) 第二章. 光源基本概念與節能標章簡介. (二)經濟部或各車輛製造國政府認可之車輛檢測機構，出具該車型 耗能測試報告正本或視同正本之影印本乙份(車輛適用)產品如 已取得國內具公信力單位核發之其他標章或其他品質認證者，得 檢附相關證明文件影本乙份。 (三)若國內檢測單位無法檢測該產品之能源效率時，則檢附國外檢 測之能源效率證明文件，並證明該實驗室屬國際實驗室認證聯盟 (ILAC)或亞太實驗室認證聯盟(APLAC)認可實驗室，以報請審議 委員會審議。 亦即，我國節能標章之核發，係由產商自行檢送受測樣本至國 內具公信力之檢測單位，依公告之能源效率測試方法進行檢測並出 具該項能源效率之測試報告，若國內檢測單位無法檢測該產品之能 源效率時，則檢附國外檢測之能源效率證明文件，以報請審議委員 會審議，而不是由能源局自行量測。因此在節能標章網站上均會加 註： 「以上效率資訊皆為實測值。本資訊由獲證公司提供，僅供參考 ，本網站不負內容之保證責任」 。. 圖2-9 節能標章圖樣 資料來源：經濟部能源局節能標章網站。. 面臨全球暖化問題益趨嚴重，如何節能減碳已成為全世界人類 共通議題，由於照明耗電約占全國耗電量之 10％以上，因此推動照 明產品之能源效率管理，已成為節能之重要施政措施之ㄧ。97 年行. 33.
