型態Ⅱ銻化鎵/砷化鎵量子環之特性分析及其發光元件應用

國 立 交 通 大 學

照明與能源光電研究所碩士班

碩 士 論 文

型態Ⅱ銻化鎵/砷化鎵量子環之特性分析及其發

光元件應用

The Characteristics of Type-II GaSb/GaAs

Quantum Ring and Their Application in

Light-Emitting Device

研 究 生: 王鎧威

指導教授: 林建中 博士 (Dr. Chien-chung Lin)

林時彥 博士 (Dr. Shih-Yen Lin)

2

The Characteristics of Type-II GaSb/GaAs Quantum Ring and

Their Application in Light-Emitting Device

研 究 生：王鎧威 Student：Kai-Wei Wang 指導教授：林建中 Advisor：Chien-chung Lin

林時彥 Shih-Yen Lin 國 立 交 通 大 學

照 明 與 能 源 光 電 研 究 所 碩 士 論 文

A Thesis

Submitted to Institute of Lighting and Energy Photonics College of Photonics

National Chiao Tung University in partial Fulfillment of the Requirements

for the Degree of Master

in

Lighting and Energy Photonics June 2013

Tainan, Taiwan, Republic of China

I

摘要

國立交通大學 照明與能源光電研究所碩士班 學生:王鎧威 指導教授:林建中博士、林時彥博士 本論文主要是探討型態Ⅱ砷化銻/砷化鎵量子環的表面形貌、發 光特性及相關的元件應用。藉由在執行成長後銻原子浸潤時 (Sb post soaking) 時改變銻與背景砷原子的比例，我們可控制量子點或是量子 環的形成。相較於量子點結構，量子環較強的螢光強度，其原因是由 於擁有較大的電子電洞波函數覆蓋及較多圍繞在量子環周遭的電子 數目。為了要更進一步的強化型態Ⅱ量子環的螢光強度、我們提出具 有薄砷化鎵間隔層的耦合量子環概念。當隔離層降低到五奈米時、耦 合量子環結構呈現了更強的光致發光強度與較大的波峰藍移量，其原 因在於此結構改善了電子的侷限效果進而使得較多的電子累積在薄 砷化鎵隔離層中。若再更進一步的降低隔離層的厚度到兩奈米時，樣 品的螢光強度甚至超過了單層的型態Ⅰ砷化銦/砷化鎵量子點樣品。 由此可知，型態Ⅱ耦合量子環結構可在複合發光強度上的增進同時保 持其本身型態Ⅱ的特點，這些結果對於型態Ⅱ奈米結構在具有特殊表 現的發光元件上的應用將有很大的幫助。

II

Abstract

Institute of Lighting and Energy PhotonicsNational Chiao Tung University student：Kai-Wei Wang Advisors：Dr.Chien-chung Lin、Dr.Shih-Yen Lin

In this thesis, the surface morphologies and optical characteristics of type-II GaSb quantum-ring (QR) structures and its optical device applications are investigated. By changing Sb/background As flux ratios during the post-growth Sb soaking procedure, either fully quantum-dot (QD) or QR morphologies can be obtained. The intense luminescence of GaSb QR structures is observed due to the increasing electron-hole wave function overlapping and more surrounding electron shells over the QRs. To further improve the luminescence intensities of the type-II QRs, coupled QRs separated by thin GaAs spacer layers are proposed. With 5 nm GaAs spacer layers, both stronger photoluminescence (PL) intensity and larger PL blue shift are observed, which are attributed to the larger number of electrons accumulated in the thin GaAs spacer layer resulted from improved electron confinement. With further reducing the GaAs spacer layer to 2 nm, the PL intensity of the sample is even more intense than a single-period type-I InAs QDs. The demonstration of intense luminescence of the type-II coupled-QR structure is advantageous for their application in optical devices with the unique characteristics.

III

致謝

光陰似箭，在交大一轉眼就待了兩年，隨著碩士學位的拿到，也 即將邁向另一個不一樣的旅途。我會帶著師長對我的教導來面對人生 的挑戰。 完成一本論文，並非一個人就能夠完成。所以我要誠摯的感謝在 這條道路上首先幫忙以及協助我的師長與朋友。首先最感謝的就是我 兩位指導教授林建中博士與林時彥博士。兩位博士不只教導我在學理 上的知識、做實驗的態度、解決問題的方法以及做人處事的大道理。 還有感謝我的口詴委員，施閔雄博士、林聖迪副教授，感謝你們對我 論文的指導與建議，讓我受益良多。 我也要感謝實驗室的所有夥伴:林暐勛學長、廖昱安學長、林孟 佑學長、吳孟勳學長、郭威慶學長及陳鵬羽學長，感謝你們在我碩士 班的時候教導我做實驗。尤其是林暐勛學長，他提供我所有實驗所需 的磊晶樣品與實驗方向。另外趙翊凱、王柏堯、蘇宸鋒與陳彥豪，感 謝你們在實驗上的幫助與討論，讓我的實驗能夠順利的完成。 最後我由衷的感謝我的父母與家人，沒有你們在我求學路上一路 上的支持與鼓勵，我無法走到今天的這一步，謝謝。

IV 目錄 摘要(中/英文) ... Ⅰ 致謝 ... Ⅲ 目錄 ... Ⅳ 圖目錄 ... Ⅵ 表目錄 ... Ⅸ 第一章 緒論 ... 1 1-1 簡介 ... 1 1-2 論文架構 ... 4 第二章 實驗系統與長晶程序 ... 6 2-1 分子束磊晶系統 ... 6 2-1-1 介紹分子束磊晶系統 ... 6 2-1-2 樣品成長前的準備與成長程序 ... 8 2-2 原子力顯微鏡與穿透式電子顯微鏡 ... 14 2-3 光激發光 (PL) 與電激發光 (EL) 系統 ... 21 2-4 發光元件的製作程序 ... 26 第三章 不同的成長參數對銻化鎵/砷化鎵量子環表面形貌與光學特 性的影響 ... 28

V

3-1 實驗 ... 28

3-2 結果與討論 ... 30

3-2-1 銻和背景砷流量比例對銻化鎵結構形貌與光學特性的影響 ... 30

3-2-2 成長後銻浸潤時間(post Sb soaking time)對銻化鎵量子環表 面形貌與光學特性的影響... 35 3-2-3 室溫操作下的型態Ⅱ銻化鎵/砷化鎵量子環發光電子元件. 37 3-3 結論 ... 38 第四章 耦合結構銻化鎵/砷化鎵量子環發光強度的增強與變溫光致 發光特性的討論 ... 55 4-1 實驗 ... 56 4-2 結果與討論 ... 57 4-2-1 耦合銻化鎵/砷化鎵量子環結構在複合發光強度的增進 .... 57 4-2-2 耦合銻化鎵/砷化鎵量子環與標準量子環的變溫度光致發螢 光量測與載子動力學的結果與討論 ... 62 4-3 結論 ... 65 第五章 總結 ... 77 參考文獻 ... 79

VI

圖目錄

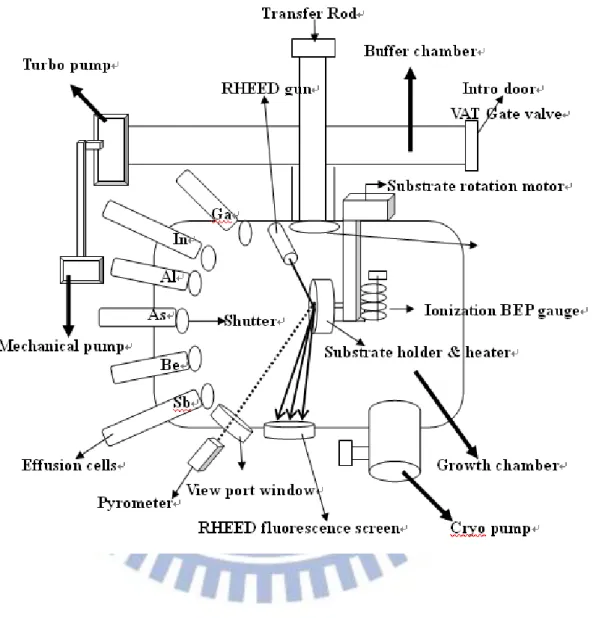

圖 2-1 Riber Compact 21 固源分子束磊晶系統 ... 10

圖 2-2 標準分子束磊晶系統構造圖 ... 11

圖 2-3 量子點成長機制示意圖。當 2D 成長轉換成 3D 成長時， RHEED 顯示圖形會從 streaky 變成 spotty ... 12

圖 2-4 GaSb 量子環的成長程序示意圖 ... 13

圖 2-5 Veeco Dimension Icon 原子力顯微鏡量測系統 ... 17

圖 2-6 原子力顯微鏡原理結構圖 ... 18 圖 2-7 原子力顯微鏡奈米感應矽針尖的掃瞄電子顯微鏡示意圖 ... 19 圖 2-8 Jeol 2100F 穿透式電子顯微鏡 ... 20 圖 2-9 PL 過程中，載子複合發光機制的概念圖 ... 23 圖 2-10 PL 量測裝置示意圖 ... 24 圖 2-11 EL 量測裝置示意圖 ... 25 圖 2-12 發光元件頂視圖 ... 27

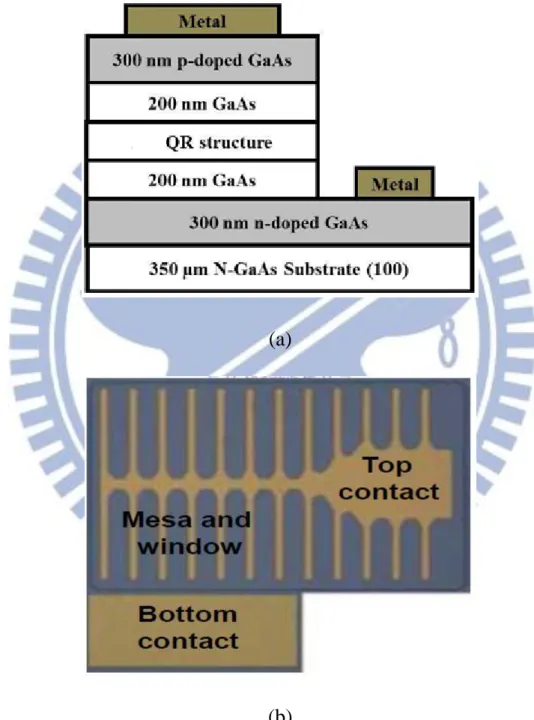

圖 3-1 PIN 銻化鎵量子環 LED (a)元件結構圖 (b)頂視圖 ... 40

圖 3-2 PIN LED 元件製作程序 ... 41

VII 圖 3-4 樣品 D、E 的 1 × 1 m2原子力顯微鏡顯示圖 ... 43 圖 3-5 不同的銻/背景砷流量比例下之量子點和量子環的密度 ... 44 圖 3-6 銻化鎵量子點至量子環的成長轉換機制圖。CaseⅠ(a) 代表在 銻/背景砷比例超過 5 時，表面將會維持完整的量子點形貌。 在 Case Ⅱ中，量子環將會銻/背景砷比例低於 5 時形成。而由量子點轉換到 量子環的轉換機制將描述在(b)到(f).主要由四個關鍵步驟所造成，分 別為 (c) 砷銻置換反應，(d) 銻原子的 segregation 作用，(e)銻原子 向外擴散 及 (f) 鎵原子的蒸發 ... 45 圖 3-7 樣品 A、B、C 在 10 K 時光激發光頻譜 ... 46 圖 3-8 樣品 A、B、C 激發雷射功率和 PL 波峰位置能量關係圖 ... 47 圖 3-9 樣品 D、E 在 10 K 時 PL 頻譜 ... 48 圖 3-10 樣品 A、C、D 在 10 K 時光激發光頻譜 ... 49 圖 3-11 (a) 銻化鎵量子環有較不陡峭的銻化鎵/砷化鎵接面，使它的 電子電洞對波函數重疊能提升 (b) 銻化鎵量子環比銻化鎵量子點有 更多面積暴露於砷化鎵層，有更多電子圍繞在銻化鎵量子環表面 ... 50 圖 3-12 樣品 F、G、H 的 1 × 1 µm2原子力顯微鏡圖 ... 51 圖 3-13 在不同成長後銻浸潤時間 60、90、120 秒下的樣品，即樣品 F、G、H 所對應的(a)量子環高度(b)內徑(c)外徑 ... 52

VIII 圖 3-14 樣品 F、G、H 在 10 K 時的 PL 頻譜 ... 53 圖 3-15 室溫下的 (a) I-V 曲線 (b) 發光元件樣品 L 的 EL 頻譜， 內部右上角附圖為 EL 波峰位置與注入電流的關係圖 ... 54 圖 4-1 樣品 M 的 1×1 µm2原子力顯微鏡圖 ... 67 圖 4-2 樣品 N 在亮場下的掃描穿透式電子顯微鏡圖 ... 68 圖 4-3 樣品 M 和 N 在 300K 時，相同雷射能量大小 (0.5 W/cm2) 下 的光致發光頻譜 ... 69 圖 4-4 樣品 M 和 N 的 PL 波峰位置能量與激發雷射功率密度關係圖 ... 70 圖 4-5 (a) 標準量子環 (樣品 M) 的能帶圖 (b) 耦合量子環 (樣品 N) 的能帶圖 ... 71 圖 4-6 (a) 樣品 M 及 (b) N 在室溫下時間解析光激螢光 (Time-Resolved Photo-luminescence，TRPL) 頻譜的衰減軌跡 ... 72 圖 4-7 樣品 N 和 O 的 (a) 室溫 PL 頻譜 (b) PL 波峰位置能量與雷射 能量功率密度關係圖 ... 73 圖 4-8 樣品 O 和單層砷化銦量子點 (2.4ML)的室溫 PL 頻譜 ... 74 圖 4-9 (a) 樣品 M 和 N 在變溫過程中的 PL 頻譜及 (b) 樣品 M 和 N 量子環與潤濕層對應的 PL 波峰位置能量與雷射能量關係圖 ... 75

IX 圖 4-10 (a) 樣品 M 和 N 量子環與潤濕層所對應的 PL 積分規一化強 度與溫度倒數的關係及 (b) 樣品 M 和 N 在變溫過程中的量子環波峰 半高寬(FWHM)變化圖... 76

表目錄

表 1 A、B、C、D、E 樣品結構表 ... 39 表 2 F、G、H 樣品結構表... 39 表 3 M、N、O 樣品結構表 ... 66

1

第一章

緒論

1-1 簡介

近十幾年來，由於其特殊的光電特性，量子點結構 (quantum dots， QDs) 吸引了許多科學家的注意，而利用分子束磊晶系統以 S-K 成 長模式成長量子點在砷化鎵基板上為其中最主要的研究方向，以材料 區分，量子點的材料選擇主要有兩種，一個就是砷化銦 (InAs) 另外 一個就是銻化鎵 (GaSb)，由於這兩個材料的晶格常數非常接近，所 以形成出來的量子點型貌非常接近，但這兩種量子點在結構上有著相 當大的差異，砷化銦量子點屬於形態 I 異質結構，而銻化鎵量子點是 型態 II 異質結構，而先前的研究結果中顯示型態Ⅱ異質結構的樣品 呈現出與型態Ⅰ許多不同的光學性質 [1-9]，例如有較長的載子生命 週期 (carrier life time) 及較低的電子-電洞複合機率 (electron- hole recombination rate)。兩者間的主要不同為型態Ⅱ量子點中電洞被侷限 在量子點結構中，而電子只會受到庫倫吸引力而寬鬆地環繞著型態Ⅱ 量子點而處於砷化鎵障礙層，但型態Ⅰ卻是電子跟電洞都被侷限在量 子點結構中 [10]。這個特點代表型態Ⅱ奈米結構會有較低的光學複 合機率與較長的載子生命週期。在此情況下，普遍認為型態Ⅱ奈米結

2 構不適合做發光元件方面的應用。所以大部分的發光元件普遍是利用 型態Ⅰ的奈米結構，而不是型態Ⅱ的奈米結構。而型態Ⅱ異質結構， 例如銻化鎵/砷化鎵量子點，多半應用於記憶元件(memory devices) 或 太陽能電池上 [11-12]。在先前的文獻中，型態Ⅱ的銻化鎵/砷化鎵量 子 點 光 致 發 光 (photo-luminescence; PL) 要 在 低 溫 才 可 觀 察 到 [13-14] 。但最近在我們實驗室所研究出的成果 [15-16] 顯示，銻化 鎵 量 子 點 結 構 在 室 溫 下 會 有 清 楚 可 見 的 PL 與 電 致 發 光 (electroluminescence; EL)，而且量子點表面形貌仍然可維持住。另外 我們也確定它的發光確實是來自型態Ⅱ量子點，因為隨著雷射激發源 功率/注入電流的增加，其光致發光與電致發光的波峰都會隨之藍移。 所以只要控制好銻化鎵/砷化鎵接面與成長參數，型態Ⅱ奈米結構是 具有應用在發光元件的淺力。所以只要我們將型態Ⅱ奈米結構複合發 光強度提升，它將可做成有別於型態Ⅰ量子點性質的發光元件 (light emitting device; LED)。

相較於傳統的型態Ⅰ砷化銦/砷化鎵量子點結構，銻化鎵/砷化鎵 量子點已被證實為型態Ⅱ異質結構且有較大的能帶偏移 (band offset) [17]。同時型態Ⅱ量子點結構的 LED 也被證實有較寬廣的波長範圍 [18, 19]，若做成紅外線偵測器則有比較高的操作溫度 [20]，做成記 憶元件則有較長的載子儲存時間 [21]。然而雖然砷化銦及銻化鎵具

3 有相似的晶格常數，相較於砷化銦/砷化鎵量子點，銻化鎵/砷化鎵奈 米結構的研究文獻就少很多。主要原因是由於銻化鎵與砷化鎵之間的 界面很難控制，因為此界面原子容易產生銻砷置換的反應 [22] 與銻 隔離效應 (Sb segregation)。所以在無法得到適合生長條件的情況下， 樣品的光複合機率會下降，故銻化鎵/砷化鎵奈米結構會產生較差的 光特性與電特性，故解決此問題將會變得很重要。 由於別的研究團隊已 經指 出銻化鎵 /砷化鎵 量子環 (quantum rings，QRs) 在光特性上比銻化鎵/砷化鎵量子點更有潛力，即有更優 越的複合發光強度 [23]。造成此結果的原因為銻化鎵量子環對於砷 化鎵覆蓋層的暴露面積比較大，而量子點比較小。在這種情形下，會 有較多的電子環繞於量子環外，所以有更多的電子電洞對可供複合發 光。因此雖然它們同樣是型態Ⅱ異質結構，但可觀察到銻化鎵/砷化 鎵量子環有較強的光致發螢光強度。所以如何生長出穩定且少缺陷的 銻化鎵量子環就變得很重要。我們使用的方法是在成長後銻浸潤 (Sb post soaking) 的程序中控制背景砷及銻的比例來形成量子環。由於我 們已經知道銻成長後浸潤程序時調控砷的比例將會促使量子點轉換 成量子環 [24]，所以我們可以先成長出銻化鎵量子點並在成長後銻 浸潤的程序中調控背景砷及銻的比例成長出銻化鎵量子環，故成長後 銻浸潤時間與背景砷及銻的比例這兩個條件將會相當重要，而這些部

4

份都將會在本論文中討論。而在得到最佳成長條件後，將會討論此樣 品及元件的光特性及電特性。

1-2 論文架構

在這篇論文中，所以的樣品與元件都是利用固態源分子束磊晶系 統 (Solid Source Molecular Beam Epitaxy ,MBE) 成長在砷化鎵基板 上。而第二章主要是論述本論文所需要用到的所有實驗器材設備。分 別 有 固 源 分 子 束 磊 晶 系 統 ， 而 材 料 分 析 系 統 有 原 子 力 顯 微 鏡 (atomic-force microscope; AFM)與穿透式電子顯微鏡(trans-mission- electron microscope; TEM)。而光學量測系統分別有 PL 與 EL 系統， 而元件的半導體製作過程也會在這章討論。 在第三章中，我們會討論不同成長參數對銻化鎵量子環所造成的 影響。在進行成長後銻浸潤程序時，改變銻與背景砷的比例可以得到 完全都是量子環或完全都是量子點表面形貌的樣品。從中可發現當表 面完全都是銻化鎵量子環時，因為會有更多的電子電洞波函數重疊和 有更多的電子環繞在量子環表面，所以其複合發光強度會比量子點來 得強。而另一個改變的參數是銻化鎵量子環成長後銻浸潤時間，結果 顯示隨著成長後銻浸潤時間的增長，銻化鎵量子環的縱深高度與內徑 都會增加，這代表銻與砷的置換反應不只發生在垂直方向，也發生在

5 水平方向。隨著銻化鎵量子環得到最佳成長參數後，我們製作出銻化 鎵量子環 LED，並會在此章節討論其光特性與電特性。 在第四章中，我們將會討論利用耦合量子環結構使型態Ⅱ銻化鎵 量子環複合發光強度更進一步增強。當耦合銻化鎵量子環中砷化鎵間 隔層為 5 nm 時，可發現耦合量子環比標準量子環結構有更強的 PL 強度與更大波峰藍移量，這是因為砷化鎵間隔層提供更好的電子侷限 效果，使得有更多的電子累積在間隔層中，進而增加可進行光複合的 電子電洞對數目。 而在變溫過程的 PL 量測實驗中可發現耦合量子 環在溫度上升時，其 PL 強度會衰減比較慢，這代表耦合結構會抑制 熱抑制 (thermal quenching) 的效應。另外在本章還會討論變溫過程中 其載子分佈及其半高寬的關係。而當我們把耦合砷化鎵間隔層厚度降 至 2 nm 時，會發現其 PL 強度比單層的砷化銦量子點還強。這代表 耦合銻化鎵量子環在 LED 應用方面上有很大的潛力，且可同時保持 住其型態Ⅱ奈米結構的特點。 第五章為本論文結論，而參考文獻將以編號方式註解於文中，並 在本論文末有參考文獻統整。

6

第二章

實驗系統與長晶程序

在此章中我們將會介紹此篇論文會用到的所有實驗設備，其中含 2-1 分子束磊晶系統: 用於樣品的準備 2-1-1 介紹分子束磊晶(MBE)系統 2-1-2 樣品成長前的準備與成長程序 2-2 原子力顯微鏡與穿透式電子顯微鏡 : 用於樣品材料的形貌分析 2-3 光激發光 (PL) 與電激發光 (EL) 系統 : 用於樣品的材料特性 分析 2-4 發光元件的製作程序 2-1 分子束磊晶(MBE)系統 2-1-1 介紹分子束磊晶(MBE)系統 最早的分子束磊晶系統出現在20世紀60年代後期 J. R. Arthur 和

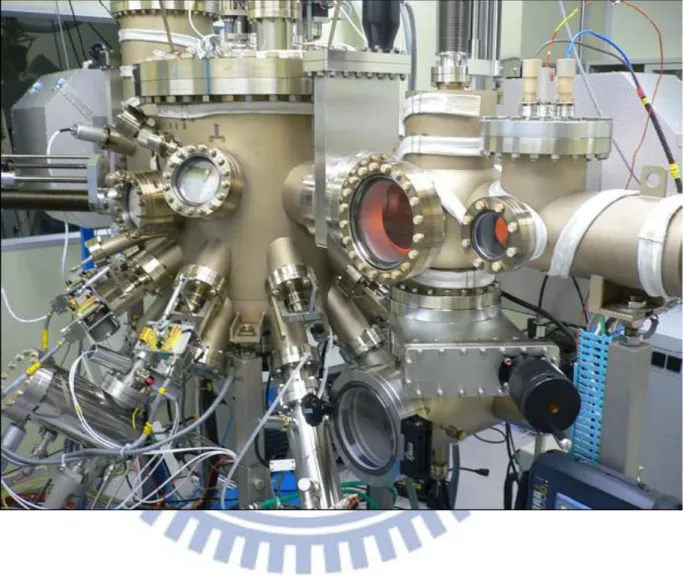

Alfred Y.Cho 的貝爾實驗室，在此論文中，我們用Riber Compact 21 固態源分子束磊晶系統去生長我們所需的所有樣品與元件，其中圖 2-1 為 Riber Compact 21 固態源分子束磊晶系統。此系統主要由三 個主要的腔室所組成，分別為生長室 (growth chamber) 、緩衝室

7

(buffer chamber) 及負載室 (loading chamber)。生長室主要是負責樣品 的生長，緩衝室作用是排除氣體和儲放樣本，而負載室的作用是負責 樣品進出真空環境。為了維持生長室的超真空環境，將會在生長室安 裝 低 溫 幫 浦 (cryo-pump) 、 離 子 幫 浦 (ion-pump) 、 鈦 昇 華 幫 浦 (titanium sublimation pump; TSP)。而緩衝室安裝了離子幫浦與鈦昇華 幫浦，而滾輪幫浦 (scroll-pump) 與渦旋幫浦 (turbo pump) 是裝在負 載室，這些幫浦功用是讓系統內部大氣壓力降至我們所需條件。而為 了維持每個腔室的壓力值與清潔度，每一個腔室的閘門閥都是分開的。 而樣品成長材料來源是以加熱固態源材料產生分子束再引入生長室 中，其中固態源材料是放在坩堝(crucible)內，而坩堝又是裝在 effusion cell 內。圖2-2為標準分子束磊晶系統的結構圖。 而對於成長量子環樣品，有一個很重要的分析工具，它就是反射 式高能電子束繞射系統 (reflection high energy electron diffraction system; RHEED)，它的功用是可讓我們在樣品成長期間觀看及控制樣 品表面形貌建造與形成。當我們在使用它時，在它的視窗窗口會依照 不同表面形貌而出現不同的繞射圖型，故反射式高能電子束繞射系統 是一個對量子點成長非常有用的工具。而在這篇論文中所有銻化鎵量 子點樣品的成長模式都是用S-K模式 [25]，又量子環的成長基本上都 是依照量子點的成長模式和配合砷促使量子環形成有關。在量子點成

8 長到臨界厚度之前，樣品會依照一層疊一層的方式成長，而此時的 RHEED 圖示為 streaky 圖型。當成長到臨界厚度之後，此時會有量 子點產生且可觀察到 RHEED 圖示有 spotty 圖型的出現。而量子點 形成前與形成後的 RHEED 圖型顯示於圖2-3。故可透過控制到達臨 界厚度的時間與整體成長時間去控制銻化鎵量子環的成長速率與覆 蓋率。而由於 MBE 有緩慢沉積速率的特性，這性質使得此技術可 成長出層次分明和好控制的厚度，摻雜和組成的接面，故可生長出很 高品質的磊晶層。又由於有反射式高能電子束繞射，所以我們有能力 去控制晶圓表面的各種情形。因此 MBE 是一個製造奈米維度異質 結構晶圓的強大工具。 2-1-2 樣品成長前的準備與成長程序 為了得到高品質樣品與維持各腔室的清潔，我們需要一個成長樣 品前 的前 置 程 序， 其 中 我 們會 把切 割好且拋光後 的晶圓，稱 為 epi-ready wafer，再將其安裝在支架上並放入負載室中。在背景壓力 降至5 × 10-8 torr時，晶圓會被轉放到一個加熱區且被放入緩衝室 (buffer chamber) 進行脫除氣體(degas)的動作。在這種情況下，每一 個樣品將會被烘烤到 350 ℃ 以除去水和有機物質。當壓力低於1.5 × 10-8torr時，加熱區的溫度冷卻至室溫，長晶的前置動作就結束了。然

9

後清潔過的晶圓會被放入生長室 (growth chamber) 進行異質結構生 長。而生長量子環結構的程序大致有五點，以下分別列出。而圖2-4 為其成長程序的示意圖

(1) 我們是使用 GaAs 基板，在成長GaSb奈米結構前，我們會先成 長 GaAs buffer 確保 wafer 表面的平坦性。

(2) 之後降溫到 470 度 C，在成長GaSb量子點前我們會先執行 pre Sb soaking 的動作，其程序為把 As shutter 關掉然後打開 Sb shutter 使 GaAs 表面從 As rich 變成 Sb rich。

(3) 把 Ga shutter 打開 成 長 GaSb 量子點、此時 RHEED pattern 會 從 streaky 逐漸變成 spotty。

(4)在覆蓋 2 個原子層 (ML) 的 GaSb 後把 Ga shutter 關閉。執行 post Sb soaking，在此程序中選擇適當的 Sb/background As比例 那麼 量子點就會變成量子環，而 RHEED pattern 也會從spotty 逐漸再變 成streaky。

(5)最後成長 GaAs layer 覆蓋 GaSb 量子環。

藉由這樣的手法 我們就可以成長出 GaSb 量子環，而如何得到銻化 鎵量子環最佳生長條件將會在第三章更進一步討論。

10

11

12 2D-like Growth (layer-by-layer) 3D-like Growth (islands) Streaky Spotty 圖 2-3 量子點成長機制示意圖。當 2D 成長轉換成 3D 成長時， RHEED 顯示圖形會從 streaky 變成 spotty。

13

14 2.2 原子力顯微鏡 (AFM) 和穿透式電子顯微鏡 (TEM) 量測系統 當尺寸降到奈米尺度時，此時很難使用傳統的光學顯微鏡觀察其 形態。在這個尺度中，AFM 和 TEM 就變為非常重要的的工具，其 可觀察樣品的形貌，晶體結構，晶體的品質和可能的缺陷分佈。原子 力顯微鏡通常用來測量奈米結構的表面形貌，例如量子點或量子環的 大小、高度、密度等等。在這篇論文中，我們有用原子力顯微鏡掃量 子點或量子環的表面形貌。然而對於生長環境相同的嵌入量子點/環 層，原子力顯微鏡便無法觀察出來，所以我們用穿透式電子顯微鏡觀 察樣品縱向的橫截面，即確認嵌入量子點/環層的形貌。而此篇論文 中所用到的原子力顯微鏡系統是採用Veeco Dimension Icon系統，如 圖 2-5 所示。AFM 適用的環境多在一般大氣環境下，而且 AFM 對 掃瞄樣品也不會有太大侷限，可適用於導體、半導體、絕緣體以及生 物樣品的掃描。AFM 系統可分為四部分所組成的，包括探針、掃描 偵測器、壓電掃描器和步進器、SPM控制器。分別介紹如下: (1) AFM 探針的關鍵在於探針懸臂的影響和探針針頭的粗細來決定可否提高 掃描解析力。而探針懸臂的取決在於探針懸臂所鍍上的材料，會因材 料的不同而影響探針的共振頻率；另外，懸臂的尺寸也會因為不同掃 描模式的不同而有所限制。AFM 針尖對樣品所形成原子間的相互作 用力，包括凡得瓦力(Van der Walls’force) 和排斥力(repulsive force)。

15

凡得瓦力是原子的偶極與誘導偶極力之間的吸引力，亦就是利用原子 間的長吸引力，不過凡得瓦力對距離變化的敏感小，因此凡得瓦力的 操作約為幾奈米的距離下；反之，排斥力對距離變化較敏感，因此排 斥力的操作約幾埃 (Å ) 的距離，(2)掃描偵測系統由紅光二極體雷射 (Diode laser)、反射鏡、四象限的光電探測器 (four quadrant photo detector) 所組成當針尖與樣品表面產生交互作用力，使探針的懸臂擺 動，此時紅光二極體雷射會打在探針懸臂的針頭背面，雷射光會經由 反射到四象限的光電探測器上，其反射光的位置會隨探針的懸臂擺動 而造成偏移量，而透過偏移量會由四象限的光電探測器的光強度的計 算，再經由回饋訊號記錄垂直偏移與水平偏移。另外，紅光雷射會打 在探針懸臂的針頭背面，會因探針懸臂所鍍上不同的材料以及不同模 式下，會造成不同四象限的光電探測器的光強度，影響探針的共振頻 率，(3) 壓電掃描器和步進器屬於共同一體。而壓電掃描器進行掃描 時用來控制 x-y 方向的位置，亦會隨著樣品的起伏透過回饋訊號而 控制 z 方向的垂直距離；另外，針尖與樣品表面非常接近表面，同 樣會透過回饋訊號，將 z 方向會與探針懸臂產生共振，而接近樣品 表面。步進器通常在針尖與樣品間距離非常遠 (約幾毫米到幾微米) 的情況下操作，當步進至探針懸臂接近樣品表面產生的鏡像 (由CCD 觀察之)，才利用壓電掃描器來控制接近樣品表面，(4) SPM 控制器

16 透過連接回饋系統、步進器和壓電掃描器、掃描偵測系統。SPM 控 制器將掃描偵測系統中，探針對樣品間的交互作用力作回饋放大的訊 號； SPM 控制器連接回饋系統來控制壓電掃描器；SPM 控制器將 回饋放大的訊號轉出，並讀入電腦顯示樣品的表面形貌。 AFM 探針對樣品表面的狀況，針對不同操作模式下進行掃描， 而操作模式，可分為：接觸式 (contact mode)、非接觸式 (non-contact mode) 以及半接觸式 (semi-contact mode)。通常會使用半接觸模式亦 稱作輕敲模式(tapping mode)，由於輕敲模式比非接觸模式的掃描距離 更接近表面，掃描樣品距離約 2~10 nm，利用探針輕敲樣品表面所造 成的凡得瓦力來進行回饋，同時會透過共振頻率的影響造成振幅的變 化，來掃描出樣品起伏的高低。而原子力顯微鏡原理示意圖如圖 2-6 所示。而我們所使用的探針是 n 型摻雜奈米感測矽針尖 (力常數 K=40N/M)，而針尖頂部的半徑小於 7 nm , 原子力顯微鏡針尖的掃描 電子顯微鏡圖案示於圖 2-7。而在這篇論文裡 AFM 系統模式是採用 輕敲式 (tapping mode) 來量測 GaSb 奈米結構，穿透式電子顯微鏡 的系統模式是採用 Jeol 2100F 系統，而穿透式電子顯微鏡的構造圖 如圖2-8 所示。

17

18

19

20

21 2.3 光 致 發 光 (Photoluminescencel; PL) 和 電 激 發 光 (Electro- luminescence; EL)量測系統 因為光致發光 (PL) 量測的非接觸性與非破壞性，所以 PL 量測 在半導體材料特性分析上是很有用的光學分析工具。一般情形下，光 致發光量測多是採用雷射當作激發光源，雷射會直接照射在樣品上， 並在結構上產生可進行複合發光的電子電洞對。當電子電洞複合時， 會有符合樣品能隙的光被激發出來。原則上，光致發螢光的波長、強 度、波鋒位置、半高全寬 (Full width at half maximum，FWHM) 高度 依賴於該奈米結構的長晶品質與均勻性。所以 PL 量測是一項瞭解 Ⅲ-Ⅴ 族半導體材料特性的重要工具。在複合發光的過程中會造成電 子由較高能量的激發態 (excitded state) 回到較低能量的基態(ground state) 時，過多的能量可能會透過輻射複合發光或非輻射的方式釋放， 故光致發光的能量和激發態與基態的能帶差有關，也代表光致發光跟 輻射程序 (radiation processes) 有關，且過多的能量也會透過聲子 (phonon) 與半導體晶格震動釋放能量。圖2-9代表在 PL 過程中，載 子複合發光過程的概念圖。 電致發光 (EL) 相較於光致發螢光 (PL)，差別在於電致發光的 激發源是注入電流，而光致發光的激發源是雷射光，其餘實驗器材與

22

原理大致相同。對於一個P-N接面的異質結構而言，電子與電洞可以 直接由外部所提供。在這篇論文裡的元件可因為電子電洞對複合而發 光，其波長符合異質結構的能帶差。接近於光致發螢光，電致發光的 波長、強度、波鋒位置、半高全寬也是高度依賴於奈米結構的長晶品 質與均勻性。此螢光量測系統是由 Jobin Yvon’s Nanolog3 系統加上 一個負責把樣品降到低溫的Janis低溫系統。另外，此論文中 PL 的 激發光源是一個 633 nm 氦-氖 雷射，而 Stanford SR 830 鎖相放大 器是用來從偵測器中提取電壓訊號，而圖 2-10為本論中的PL實驗裝 置系統圖。EL 量測系統，跟上述 PL 類似，只是將入射激發源從雷 射改至 Keithley 2602A 電壓電流源，而 EL 的量測系統裝置圖如圖 2-11所示。為了增加電致發光頻譜的訊號與雜訊的比例，我們 EL 量 測都是採用注入脈衝交流電流來進行量測，並使用鎖相放大器是從偵 測器中提取電壓訊號。

23

24

25

26 2.4 發光元件的製作程序 在這篇論文中，銻化鎵奈米結構發光元件之半導體製程步驟如下 所示。首先在元件大小部份，我們的尺寸是 630 × 450 μm2_，然後利 用化學蝕刻搭配在光阻上曝光顯影技術去定義去我們所需要的圖形。 而化學蝕刻溶液的配置比例是 H2SO4 : H2O2 : H2O = 1: 1: 38，而對於 砷化鎵這類材料蝕刻速率是每分鐘蝕刻約 100 奈米。再來是 P 型與 N 型的歐姆接面 (Ohmic contact) 金屬，在頂部接面 (Top contact) 與 底部接面 (bottom contact) 方面，它們是經由熱蒸鍍系統來蒸鍍。在 本論文中，P型歐姆接面金屬是選擇金/鋅/金，N型歐姆接面金屬是選 擇金/鍺金合金。在金屬沉積之後，為了完成歐姆接面金屬的形成， 我們把樣品拿去熱退火 (thermal annealing) 的爐管，而N型歐姆接面 與P型歐姆接面的退火條件分別為 350 ℃/5 min和400 ℃ ?/min。圖 2-12為製造完成的發光元件的頂視圖。元件製作完成後，元件被安裝 在陶瓷基板上且電極透過金線與連接線路至量測系統。封裝完成的元 件被放入真空腔體中，並配合溫度控制器，如此可進行不同溫度的EL 量測，而更詳細的元件製程條件與過程將會在第三章決定樣品最佳成 長條件後詳敘。

27

Top

contant

Botton

contant

Meas and

window

28

第三章

不同的成長參數對銻化鎵/砷化鎵量子環表面形貌與光學特

性的影響

在這個章節中，我們將會討論不同的成長參數對銻化鎵/砷化鎵 量子環的表面形貌與光學特性的影響。在成長後銻浸潤 (post Sb soaking) 程序中，調整銻和背景砷的比例可以簡單地得到表面形貌全 部都是量子環或全部都是量子點的樣品。我們也觀察到銻化鎵量子環 比銻化鎵量子點結構有更強的 PL 強度，這是因為量子環有較大的電 子電洞對波函數重疊和較多電子環繞在量子環附近所致。而當成長後 銻浸潤的時間從 60 秒拉長至 120 秒時，我們發現量子環的內徑會 跟著變大，這代表銻-砷的置換關係不只發生在縱向，也發生在側向。 隨著我們得到最佳化的銻化鎵量子環成長參數後，我們也製作了一個 型態Ⅱ銻化鎵量子環發光元件，並在室溫下進行 EL 量測實驗，並 討論其結果與特性。

3-1 實驗

在本章中，所有樣品與元件晶圓都是成長在(100)晶向的砷化鎵 基板上，在固態源分子束磊晶系統中，我們使用具有 needle valve 的

29 effusion cells 來精準地控制銻和砷的原子釋放量。在本小節中我們準 備了八個在不同環境生長的樣品 A、B、C、D、E、F、G、H，並利 用 AFM 和 PL 量測系統量測與討論這些樣品的特性。 首先我們固定前五個樣品的成長後銻浸潤時間 (post Sb soaking time) 為 120 秒與成長溫度為攝氏 470 度，再調整它們的銻與背景砷 的比例。雖然砷擋板在成長後銻浸潤步驟時是關起來的，但我們還是 可以用砷的 needle valve 大小去改變背景砷的流量。對樣品 A、B、 C 而言，銻的 needle valve 是全開，如此可使銻的的流量到達 8.6 × 10-7 torr，再變動砷的 needle valve 使得樣品 A、B、C 的銻/背景砷的 比例分別是 5.02、3.44、 2.15。而對於 D 和 E 而言，為了得到小於 1 的銻/背景砷的比例，所以我們把銻的流量降至 1.5 × 10-7 torr，使 D、 E 的銻/背景砷的比例分別是 0.68 和 0.2，這五個樣品詳細的結構圖 如表 1 所示。 為了研究成長後銻浸潤時間長短對奈米結構的表面形貌與光學 特性的影響，我們成長了三個樣品，分別是樣品 F、G、H，而這三 個樣品的銻/背景砷的比例都固定是 0.2，而成長溫度則都是固定攝氏 470 度。樣品 F、G、H 的成長後銻浸潤時間分別是 60、90、120 秒，它們的結構如表 2 所示。 從上方實驗中我們將會得到樣品最佳的成長條件，利用此條件成

30 長我們所需元件的晶圓，再透過半導元件製程步驟將發光元件完成， 以下是半導體元件製程步驟。我們的元件尺寸是 630 × 450μm2，我 們利用化學蝕刻和在光阻上曝光顯影技術去定義所需要的圖型，其中 蝕刻液的配方比例是 H3PO4 : H2O2 : H2O (1 : 1 : 38)。圖3-1為元件的 結構圖與頂視圖。第二步是利用熱蒸鍍在底部接面(bottom contact)蒸 鍍上 60 nm 的鍺化金和 300 nm 的金，然後把金屬舉離 (lift off)， 然後對歐姆接面進行 350 ºC 的熱退火五分鐘。第三步是利用熱蒸鍍 在頂部接面(top contact)蒸鍍上 20 nm 金，30 nm 的鋅和 300 nm 的 金，然後把金屬舉離，然後對樣品進行 450 ºC 的熱退火五分鐘，同 時讓頂電極及底電極形成歐姆接點 (Ohmic contact)，以上相關製程流 程如圖3-2所示。再利用Keithley 2400去量測此元件電流對電壓的特性， 而Keithley 2602則是當作此元件的電流源，其中我們用脈衝交流電流 當作我們的注入電流，空循環 (duty cycle) 為百分之五十，而操作頻 率為25赫茲。

3-2 結果與討論

3-2-1 銻和背景砷流量比例對銻化鎵奈米結構表面形貌與光

學特性的影響

圖 3-3 表示 A、B、C 在不同的銻/背景砷比例下的 1 × 1 m2 原

31 子力顯微鏡顯示圖。由圖可知樣品 A 可維持整個樣品表面都是量子 點，這代表大範圍的量子點可顯現在比較高的銻/背景砷的比例。隨 者降低銻/背景砷的比例，樣品 B、C 會逐漸出現量子環，根據原子力 顯微鏡圖顯示，可知 A、B、C 的量子點與量子環的密度分別是 3.27/0， 1.93/0.69 和 1.03/1.72 × 1010 cm-2，可算出銻化鎵量子點所佔的比例分 別是 100, 74 和 37%。這結果顯示即使在較大銻流量和砷擋板關閉下， 背景砷還是可使量子點轉換成量子環。我們藉由 AFM 圖也觀察到 樣品 A、B、C 量子點/量子環的高度比例會隨著銻/背景砷流量的比 例下降而下降，分別是 5.2/0，2.5/1.1 及 2.2/1.3 nm。根據圖 3-3，我 們可發現樣品 C 的量子環比例已經上升到 73%，由前述討論可知要 得到表面形貌全都是量子環的樣品需要把銻/背景砷流量比例降得更 低，所以我們把銻的流量降低，樣品 D、E 就是在相同的成長後銻浸 潤步驟下把銻的流量降低，以得到更低的銻/背景砷流量的比例。 圖3-4為樣品 D、E 的 1 × 1 m2原子力顯微鏡顯示圖。由於 D、 E 的銻/背景砷流量的比例都低於1，所以都可以在表面得到百分之百 都是銻化鎵量子環，而沒有量子點出現。同時我們也觀察到樣品 D、 E 的量子環高度會隨著銻/背景砷流量比例降低而下降，分別是 1.1 和 0.9 nm。由此可知，我們可藉由銻/背景砷的比例有效控制銻化鎵 量子點或量子環的出現與比例等材料參數。

32 圖3-5為樣品 A、B、C、D 量子點和量子環的密度對上銻/背景 砷流量比例的關係圖。從圖可知，隨著銻/背景砷流量比例的下降， 銻化鎵量子點密度會下降，而銻化鎵量子環密度會上升，但量子點和 量子環的密度總和卻幾乎沒變，代表銻化鎵量子點會隨著銻/背景砷 比例的下降而逐漸轉換成量子環，而且量子點最後會全部轉換成量子 環，主要原因是成長後銻浸潤期間會有強烈的砷銻置換反應的發生 [24]。 為了解釋這個現象，我們提出一個銻化鎵量子環成長機制模型， 如圖 3-6 所示。在這個機制中，分成 CaseⅠ和 CaseⅡ。首先在 Case Ⅰ中，銻/背景砷比例超過 5，這代表銻原子數量遠超過砷原子，如此 砷原子就幾乎不會到達銻化鎵量子點表面。在此情形下，砷和銻置換 反應將會被大大抑制，而量子環將不會出現，故表面將全部都是量子 點。而在 CaseⅡ中，銻/背景砷流量比例低於 5，如此砷原子碰觸到 銻化鎵量子點表面的機會將會大增。由於在銻化鎵量子點表面有比較 大的應變 (strain) 作用，所以銻原子會在銻化鎵量子點表面頂端與砷 原子進行排斥作用和砷-銻置換反應。而跑到表面下方的銻原子會跟 表面進行隔離且會再一次跟砷原子進行置換反應。經由重複地砷銻置 換和銻原子的向外擴散，銻化鎵量子點最終會形成銻化鎵量子環。因 為以上這些步驟都是高度仰賴背景砷原子的數量，所以較低的銻/背

33 景砷流量比例會造成較低的量子環高度，這代表有更多的砷原子會參 與以上步驟。 樣品 A、B、C 在 10K 時的 PL 頻譜如圖 3-7。如圖所示，PL 強度會隨著銻/背景砷流量比例的下降而上升，其可能的機制在於隨 著銻/背景砷比例下降時會導致更強銻/砷置換作用，進而造成銻化鎵/ 砷化鎵界面較不陡峭，在此情況下，型態Ⅱ的量子環會有更多的電子 電洞對波函數重疊 (overlapping)，使得複合發光效果提升 [26]。同時 我們也觀察到從 A 至 C 的 PL 波鋒是呈現紅移而非藍移，這跟我們預 測它因為銻/背景砷比例下降，而使奈米結構變小而呈現波鋒藍移的 猜測相反。我們推論其原因是在成長後銻浸潤程序時，我們使用了大 量的銻，使過剩的銻原子和砷化鎵覆蓋層結合產生作用。若是如此， 在砷化鎵層與銻化鎵量子環之間就不單是銻化鎵/砷化鎵界面，也有 可能造成銻化鎵/銻砷化鎵界面。因此隨著銻/背景砷比例下降時，銻 的含量在銻化鎵/銻砷化鎵界面也會下降，這將會造成銻砷化鎵界面 傳導帶能階下降，使得能隙變小而造成波峰紅移現象。 而為了證明樣品 A、B、C 的光致發光都來自型態Ⅱ的異質結構， 我們分別利用給不同雷射功率大小去量測這三個樣品的 PL 波峰位 置能量，如圖 3-8 所示。此三個樣品的波峰位置能量和能量功率密度 的立方跟會呈線性關係，這代表它們的光致發光確實都是來自型態Ⅱ

34 的異質結構 [27]。 而圖 3-9 是樣品 D 和 E 的 10 K PL 頻譜，結果顯示隨著銻/背景 砷比例下降至小於 1 時，PL 波峰會呈現藍移而不是紅移。因為樣品 D、E 在銻浸潤程序時的銻/背景砷比例低到小於 1，所以樣品 D、E 相較於 A、B、C 有比較低的銻流量，故銻和砷化鎵覆蓋層幾乎不會 產生結合作用。而在原子力顯微鏡方面，可以看到其量子環或量子點 的高度仍然會隨銻/背景砷比例下降而下降。由此可知，主要造成樣 品 D、E 的 PL 波峰藍移現象的主因是量子環高度會隨著銻/背景砷 比例下降而下降，而量子環高度下降會造成侷限能階提升，進而造成 PL 波峰藍移。 另外一個有趣現象是這五個樣品都有很強的 PL 強度，樣品 A、 C、D 在 10 K 時的 PL 頻譜如圖 3-10 所示，它們的 PL 強度會隨著 銻/背景砷比例下降而上升，其中樣品 D 的 PL 強度大約為樣品 A 的 20 倍。而造成樣品 D 有較強 PL 強度的可能機制有兩個，一個是當 銻/背景砷比例下降時會造成強烈的砷-銻置換效應，使得它有較不陡 峭的銻化鎵/砷化鎵接面，進而造成電子電洞對波函數重疊變多。另 一個原因是量子環比量子點有更多的周圍電子環繞，所以量子環比量 子點有更好的複合發光效果 [23,28]，而這兩個機制的示意圖分別為 圖 3-11 (a) 和 (b) 所示，圖 3-11 (a)表示銻化鎵量子環有比較不陡峭

35

的銻化鎵/砷化鎵接面，使它的電子電洞對波函數重疊提升，圖 3-11 (b) 表示銻化鎵量子環比銻化鎵量子點有更多面積暴露於砷化鎵層，所以 有更多的電子圍繞在銻化鎵量子環表面而形成更多可供複合的電子 電洞對。

3-2-2 成長後銻浸潤時間(post Sb soaking time)對銻化鎵量

子環表面形貌與光學特性的影響

為了研究成長後銻浸潤時間(post Sb soaking time)對銻化鎵量子 環的表面形貌與光學特性的影響，我們成長了三個樣品，分別是樣品 F、G、H，我們固定了其他成長參數，而把它們的銻浸潤時間分別以 60、90、120 秒做區別，表 2 為 F、G、H 結構表，其中它們 1 × 1 m2 原子力顯微鏡圖顯示在圖 3-12，由圖可知樣品 F、G、H 表面完全都 是量子環而沒有量子點。這結果顯示我們可利用銻/背景砷的比例和 超過 60 秒的成長後銻浸潤時間來控制銻化鎵量子環的形成，而圖 3-13 為這三個樣品的 AFM 統計分析 (a) 量子環縱深高度 (b) 內徑 及 (c) 外徑。由圖可知，量子環縱深高度與內徑和成長後銻浸潤時間 有相當大的關係，外徑則三個樣品都差不多。由前面討論可知量子環 的形成跟砷銻置換與銻原子的向外擴散 (尤其在量子點頂端) 有很 大的關係，而外徑大小與變化可能只跟起初量子點的外徑有關。根據

36 這個結果，量子環縱深高度及內徑會隨銻浸潤時間的增加而增加代表 砷銻置換效應該是縱向及側向都會發生，而透過這個途徑，我們可推 論縱向的砷銻置換效應該會比橫向來的快，因為銻原子在不同的(100) 與(111) 晶向上有不同的鍵結能量，所以才會在縱側向造成不同的銻 砷置換速率。 而圖 3-14 為樣品 F、G、H 在 10 K 時的 PL 頻譜，由圖可看出 PL 強度會隨著銻浸潤時間增加而變強。類似於量子點與量子環的比 較，強烈的砷銻置換效應是因為隨著銻浸潤時間的增加而造成較不陡 峭的砷化鎵/銻化鎵界面，而使型態Ⅱ異質結構電子電洞對波函數重 疊增加，故會有更高的複合發光機率。這個結果支持銻化鎵量子環 PL 強度比銻化鎵量子點來的強的觀察。另外在圖 3-14 中可看到這 三個樣品都有兩個 PL 波峰，一個在 1.1 eV 另一個在 1.2 eV 附近， 因為高能量的 peak 始終都是維持在同一個位置，而低能量的 PL 波 峰會隨著成長後銻浸潤時間增加而產生藍移，因此我們可以知道低能 量的發光機制是來自於電子與量子環內的電洞的複合，而高能量的發 光機制是來自於電子跟銻化鎵潤濕層內的電洞複合發光所產生。

37

3-2-3 室溫操作下的型態Ⅱ銻化鎵/砷化鎵量子環發光電子

元件

隨著前兩節的討論，我們已經得到銻化鎵量子環的最佳成長條件。 為了印證銻化鎵量子環有優異的光學特性，我們透過半導體製程步驟 製造出一個砷化鎵 PIN 結構的發光元件，其內部嵌入一層銻化鎵量 子環，並編號為樣品 L。樣品 L 的銻化鎵量子環長晶條件跟樣品 D 相同。此元件的電流對電壓曲線圖 (I-V curve) 為圖 3-15 (a)，由圖可 知它的漏電流小於 10-7 A，代表這元件有一個很好的 PN 接面。而它 室溫時的 EL 頻譜(條件為 0.7 mA，頻率為 1 KHz 脈衝交流注入電流) 在圖 3-15(b)。如圖所示，它有很強的 EL 強度且 EL 波鋒在 1.05eV， 這個值和樣品 D 的 PL 頻譜很接近，此結果顯示量子環結構具有很高 的複合發光效果。而不同注入電流大小所對應 EL 波峰位置能量的關 係圖在圖 3-15 (b) 中的右上方，其 EL 峰值位置能量和注入電流的 立方根呈線性關係，這代表致發出來的光確實是來自型態Ⅱ銻化鎵/ 砷化鎵量子環結構 [29]，故型態Ⅱ銻化鎵量子環發光元件在室溫下 確實是可應用的，由此結果可看出此結構在發光元件上具有很大的潛 力。

38

3-3 結論

為了得到最佳銻化鎵量子環成長條件，在本章裡我們調整銻和背 景砷的比例與成長後銻的浸潤時間這兩個參數，並討論這兩樣參數對 銻化鎵量子結構的影響。首先觀察到當銻/背景砷比例下降時，銻化 鎵量子點有轉換到量子環的趨勢，而且我們可以精準地控制銻/背景 砷比例，進而得到我們想要的量子環結構。另外當量子點轉換成量子 環時，可觀察到 PL 強度會增強，這是由於有較大的電子電洞對波函 數覆蓋和較多電子環繞著量子環所導致。而當成長後銻的浸潤時間從 60 秒拉長至 120 秒時，我們發現量子環的縱深高度跟內徑都會變大， 這代表砷-銻的置換關係不只發生在縱向，也發生在側向。隨著我們 得到最佳化的銻化鎵量子環成長參數，我們由此參數製作了一個型態 Ⅱ 銻化鎵量子環發光元件，並在室溫下量測。從量測資料中得知 EL 波峰位置能量和注入電流立方根呈線性關係，這代表複合發光確實來 自型態Ⅱ銻化鎵/砷化鎵量子環的光學複合機制。而且它在室溫下的 EL 清楚可見，這代表型態Ⅱ銻化鎵/砷化鎵量子環在發光元件的應用 上是可行的，且具有很大的潛力。

39

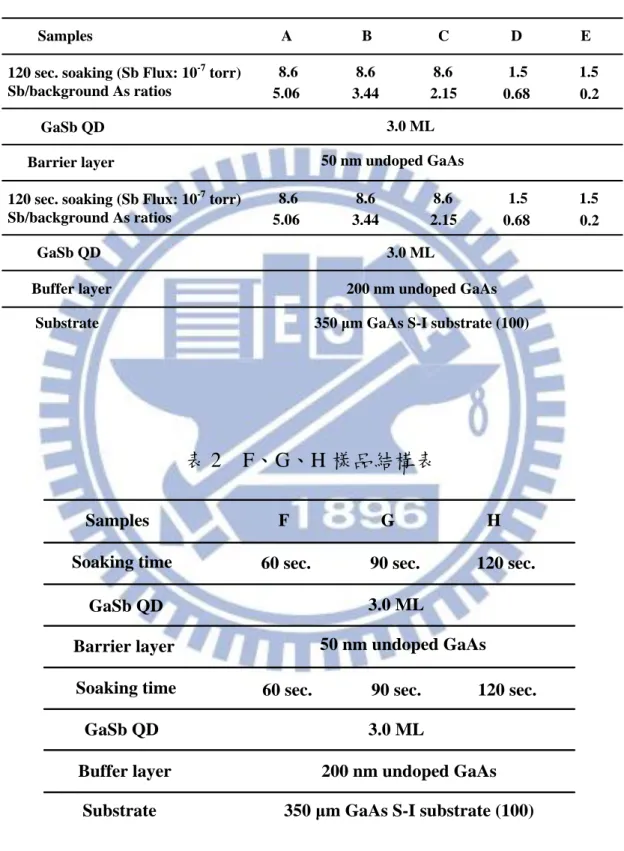

表 1 A、B、C、D、E 樣品結構表

350 μm GaAs S-I substrate (100) 200 nm undoped GaAs 50 nm undoped GaAs Samples A B C 3.0 ML GaSb QD Buffer layer Substrate Barrier layer 3.0 ML GaSb QD 5.06 3.44 2.15 D 0.68 E 0.2 120 sec. soaking (Sb Flux: 10-7 torr)

Sb/background As ratios

8.6 8.6 8.6 1.5 1.5 5.06 3.44 2.15 0.68 0.2 120 sec. soaking (Sb Flux: 10-7 torr)

Sb/background As ratios

8.6 8.6 8.6 1.5 1.5

表 2 F、G、H 樣品結構表

350 μm GaAs S-I substrate (100) 200 nm undoped GaAs 50 nm undoped GaAs Samples F G H 3.0 ML GaSb QD Buffer layer Substrate Barrier layer 3.0 ML GaSb QD 60 sec.

Soaking time 90 sec. 120 sec.

40

(a)

(b)

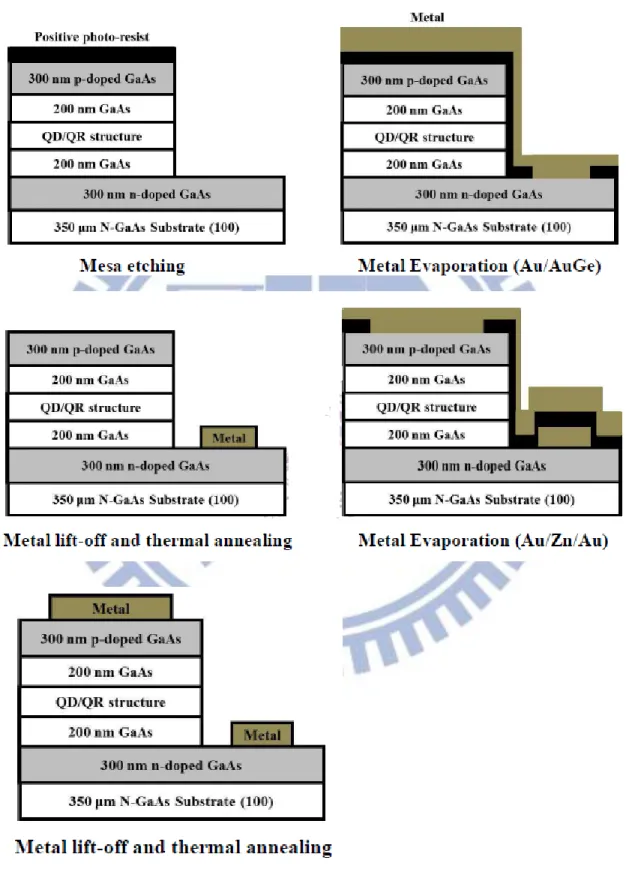

41

42 圖 3-3 樣品 A、B、 C 的 1 × 1 m2原子力顯微鏡顯示圖 Sample A Sample B Sample C 250 nm 250 nm 250 nm

43 圖 3-4 樣品 D、E 的 1 × 1 m2原子力顯微鏡顯示圖 Sample D Sample E 250 nm 250 nm 250 nm

44

5

4

3

2

1

0

0.0

0.5

1.0

1.5

2.0

2.5

3.0

3.5

0.0

0.5

1.0

1.5

2.0

2.5

3.0

3.5

Total QR

Q

D

d

e

n

si

ty

(

cm

-2

)

Sb/bg As ratio

QD

Q

R

d

e

n

si

ty

(

cm

-2

)

圖3-5 不同的銻/背景砷流量比例下之量子點和量子環的密度。

45 GaSb QDs during Sb Soaking (a) Case I Case II GaSb QDs during Sb and background As Soaking (b) (c) GaSb QDs during Ga evaporation (f) GaSb QDs during As atoms Sb atoms exchange Sb atom Background As atoms Ga atom GaAs GaSb QDs during Sb segregation (e) GaSb QDs during Sb out-diffusion (d) GaAs GaAs GaAs GaAs GaAs 圖 3-6 銻化鎵量子點至量子環的成長轉換機制圖。CaseⅠ(a) 代表在 銻/背景砷比例超過 5 時，表面將會維持完整的量子點形貌。 在 Case Ⅱ中，量子環將會銻/背景砷比例低於 5 時形成。而由量子點轉換到 量子環的轉換機制將描述在(b)到(f).主要由四個關鍵步驟所造成，分 別為 (c) 砷銻置換反應，(d) 銻原子的 segregation 作用，(e)銻原子 向外擴散 及 (f) 鎵原子的蒸發。

46 1.00 1.05 1.10 1.15 1.20 1.25

P

L

I

n

te

n

si

ty

(

a

.u

.)

Energy (eV)

10 K Sample A Sample B Sample C 圖 3-7 樣品 A、B、C 在 10 K 時光激發光頻譜。

47 0.2 0.3 0.4 0.5 1.08 1.10 1.12 1.14 1.16 1.18 10K Sample A Sample B Sample C

Power Density

(

mW/cm

2

)

1/3

P

L

P

e

a

k

E

n

e

r

g

y

(

e

V

)

圖 3-8 樣品 A、B、C 激發雷射功率和 PL 波峰位置能量關係圖。

48 1.00 1.05 1.10 1.15 1.20 1.25 Sample E Sample D

P

L

I

n

te

n

si

ty

(

a

.u

.)

Energy ( eV )

10 K 圖 3-9 樣品 D、E 在 10 K 時 PL 頻譜

49 0.96 1.02 1.08 1.14 1.20 1.26 1.32 10 K Sample A Sample C Sample D

P

L

I

n

te

n

si

ty

(

a

.u

.)

Energy ( eV )

圖 3-10 樣品 A、C、D 在 10 K 時光激發光頻譜

50 GaAs GaAs -GaAs GaAs - Electron GaSb QR GaSb QD GaSb GaAs GaAs - - - (a) (b) 圖 3-11 (a) 銻化鎵量子環有較不陡峭的銻化鎵/砷化鎵接面，使它的 電子電洞對波函數重疊能提升 (b) 銻化鎵量子環比銻化鎵量子點有 更多面積暴露於砷化鎵層，所以有更多的電子圍繞在銻化鎵量子環表 面。

51 圖 3-12 樣品 F、G、H 的 1 × 1 µm2原子力顯微鏡圖 Sample F Sample G Sample H 250 nm 250 nm 250 nm

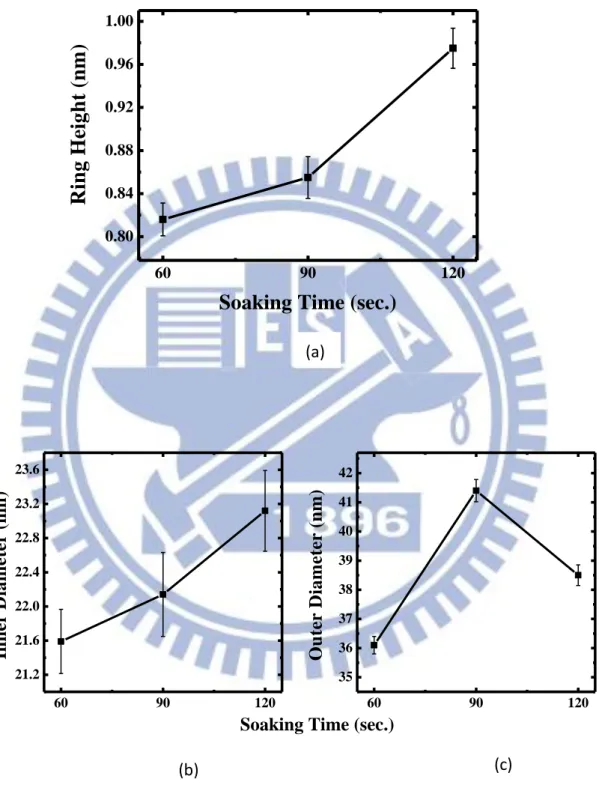

52 60 90 120 0.80 0.84 0.88 0.92 0.96 1.00 R in g H ei g h t (n m )

Soaking Time (sec.)

60 90 120 21.2 21.6 22.0 22.4 22.8 23.2 23.6 60 90 120 35 36 37 38 39 40 41 42 In n e r D ia m e te r ( n m )

Soaking Time (sec.)

O u te r D ia m e te r ( n m ) 圖 3-13 在不同成長後銻浸潤時間 60、90、120 秒下的樣品，即樣品 F、G、H 所對應的(a)量子環高度(b)內徑(c)外徑 (a) (b) (c)

53 0.9 1.0 1.1 1.2 1.3 10 K Sample H Sample G Sample F

P

L

I

n

te

n

si

ty

(

a

.u

.

)

Energy (eV)

圖 3-14 樣品 F、G、H 在 10 K 時的 PL 頻譜。

54 -3 -2 -1 0 1 2 1x10-10 1x10-8 1x10-6 1x10-4 300 K C u r r e n t (A ) Voltage (V) (a) (b) 圖 3-15 室溫下的 (a) I-V 曲線 (b) 發光元件樣品 L 的 EL 頻譜， 內部右上角附圖為 EL 波峰位置與注入電流的關係圖。 0.4 0.6 0.8 1.0 1.2 1.4 1.6 1.02 1.03 1.04 1.05 1.06 1.07 1.08 E L P e a k E n e r g y ( e V ) Current1/3 (mA1/3) 0.9 1.0 1.1 1.2 1.3 1.4 1.5 300 K 0.7 mA E L I n te n si ty ( a .u .) Photon Energy ( eV )

55

第四章

耦合結構銻化鎵/砷化鎵量子環發光強度的增強與變溫光致

發光特性的討論

雖然第三章討論的量子環已經可以在室溫下量到光致發光與電 致發螢光，但其實在它的螢光強度還是比型態Ⅰ的砷化銦量子點來的 弱，所以我們想了一個方法就是利用兩個個別的量子環層，中間間隔 5 nm 的砷化鎵間隔層，而形成耦合量子環看可不可以增加 type-II 銻化鎵量子環的發光強度。故在此章中，我們會討論型態Ⅱ的耦合量 子環與標準量子環之間發光強度的比較及其變溫 PL 特性的比較。當 在兩層銻化鎵量子環層中嵌入一層薄砷化鎵間隔層，這便是耦合量子 環的概念，而使砷化鎵間隔層厚度降至 5 nm 時，我們觀察到耦合量 子環會比標準型態量子環有更強的光致發光強度與更大的 PL 波峰藍 移量，這是因為砷化鎵間隔層造成電子侷限效果增強，而使電子累積 數量增加。另外我們也觀察到在 Time Resolve PL 中耦合量子環有較 長的載子生命週期，這代表耦合量子環複合發光效果相對於標準量子 環來得強，而且電子逃脫現象也較不明顯。而隨著砷化鎵間隔層厚度 降至 2 nm ，可觀察到它的光致發光強度強過型態Ⅰ的砷化銦量子點， 這代表耦合結構的銻化鎵量子環使它在發光元件上的應用更有潛力。

56 而變溫度的 PL 量測與相對應的載子動力機制和半高寬的關係也會 在本章討論。另外我們也觀察到當溫度上升時耦合量子環的光致發光 強度會衰減的比較慢，這代表耦合量子環結構有助於抑制熱 抑制 (thermal quenching) 效應。

4-1 實驗

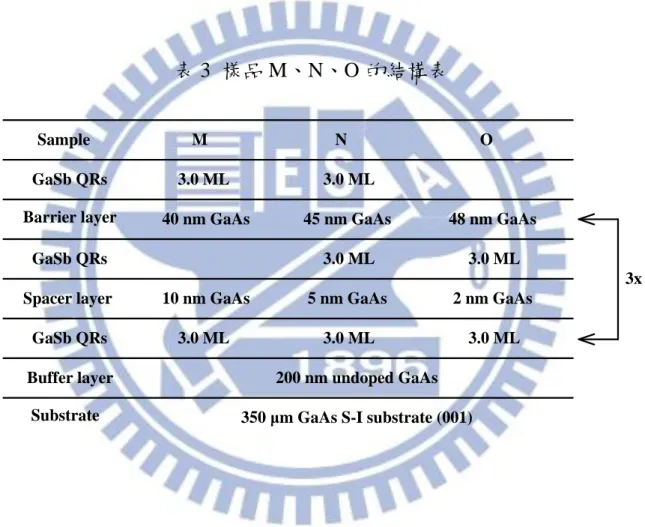

在 這 章 中 ， 所 有 的 測 詴 樣 品 或 元 件 的 晶 圓 都 是 利 用 Riber Compact-21 固態源分子束磊晶系統生長，而基板是(100)晶向的砷化 鎵。為了討論耦合量子環中砷化鎵間隔層對銻化鎵量子環光學特性的 影響，我們準備了三個樣品，分別是樣品 M (內含標準銻化鎵量子 環層)、樣品 N 和 O (其中 N、O 內含耦合的銻化鎵量子環層)。其中 樣品 M、N 無頂部砷化鎵層覆蓋，所以我們可用原子力顯微鏡去觀察 樣品 M、N 的表面形貌。而表 3 為這三個樣品 M、N、O 的結構表， 而樣品 N、O (代表耦合量子環) 的差異主要是兩層銻化鎵量子環層 分別被 5 和 2 nm 的砷化鎵間隔層所隔開，而樣品 M 代表標準量子 環結構。本章的所有量子環結構都是利用前章所得到的最佳量子環成 長條件去成長，故可得表面形貌完整的銻化鎵量子環。最後再把這三 個樣品拿去做光激發光量測。

57

4-2 結果與討論

4-2-1 耦合銻化鎵/砷化鎵量子環結構在複合發光強度上的

增進

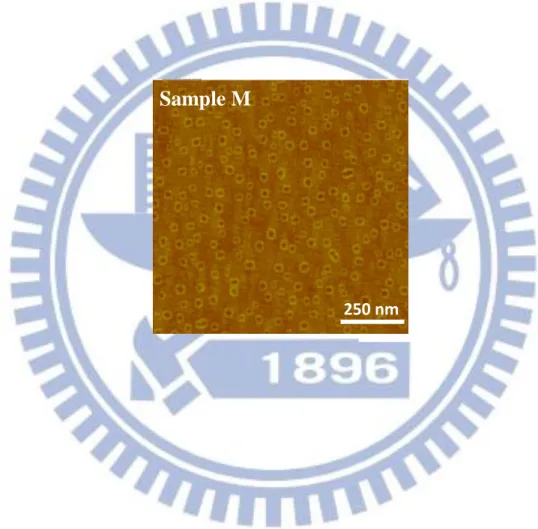

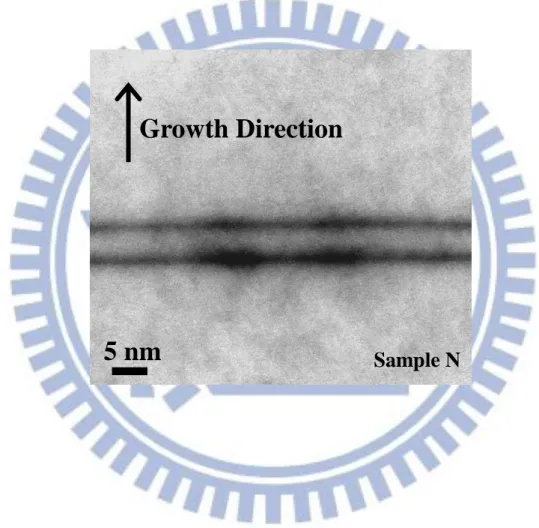

圖 4-1 為樣品 M 的 1 × 1 m2原子力顯微鏡圖，從此圖可看出表 面全部都是量子環，這是我們利用第三章所討論的銻/背景砷的比例 成長的結果，而它們的平均量子環高度和外徑分別是 1.5 和 46.7 nm 。 而 圖 4-2 為 樣 品 N 利 用 掃 描 穿 透 式 顯 微 鏡 (scanning transmission electron microscopy; STEM) 在亮場成像環境下所得到橫 截面，而圖裡的上層量子環會沿著下層的量子環而成長是因為下層的 量子環的應力所誘發產生的自對準生長所致。這現象代表 5 nm 的砷 化鎵間隔層無法完全釋放下層量子環的應力，所以上層量子環才會優 先長在下層量子環之上。另外砷化鎵間隔層的晶胞可能受到銻化鎵奈 米結構較大晶胞的拉張作用，即有受到拉伸應變，而所自對準生長的 量子環則形成一對耦合量子環，類似的現象也出現砷化銦量子點上 [30]。而圖 4-3 代表樣品 M、N 在相同激發雷射能量 0.5 W/cm2下的 室溫光致發光頻譜。如圖所示，兩個樣品有類似的波型與波峰位置， 但樣品 N 的光致發螢光強度至少強過樣品 M 約百倍以上。而樣品 M、 N 有類似的 PL 波型，這代表樣品 N 雖然受應力誘發量子環自對準生
