變冷媒量(VRV)空調系統於日常節能指標EAC應用之研究(二)--- 運轉性能之全尺度實驗印證與比對分析
101
0
0
全文
(2)
(3) 目 次. 目. 次. 目. 次.......................................................................................................... I. 圖. 次.......................................................................................................III. 表. 次....................................................................................................... VI. 摘. 要..................................................................................................... VII. 第一章. 緒論............................................................................................. 1. 第一節 計劃背景與目標 ................................................................ 1 第二節 研究方法與步驟 ................................................................ 7. 第二章. 節能實驗屋之建置及耗能歸零比對實驗之進行 .................... 9. 第一節 全尺度建築空調系統耗能比對空間之規劃 .................... 9 第二節 實驗空間內、外部環境實際施工過程 .......................... 15 第三節 耗能歸零實驗之進行與結果 ........................................ 222. 第三章. 本土氣候下之不同廠牌 VRV 空調系統室外機運轉性能曲線 之建立及實驗印證 .................................................................. 39. 第一節. IPLV 及實驗設備之架設與實驗方法............................. 40. 第二節. A 廠牌 IPLV 實驗結果與分析........................................ 58. 第三節. B 廠牌 IPLV 實驗結果與分析 ........................................ 61. 第四節. C 廠牌 IPLV 實驗結果與分析 ........................................ 63. 第五節. D 廠牌 IPLV 實驗結果與分析........................................ 67. 第六節 各廠牌 IPLV 與 COP 性能效率曲線實驗結果模式化及比對分析.69 −I−.
(4) 變冷媒流量(VRV)空調系統於日常節能指標 EAC 應用之研究(二). 第四章. IPLV 實驗模式與電腦模擬結果之比對分析........................ 71. 第五章. 結論與建議 .............................................................................. 75. 第一節 結. 論 .............................................................................. 75. 第二節 建議事項 .......................................................................... 80. 參考文獻................................................................................................... 81 期中簡報審查會議記錄及處理情形 ...................................................... 83 期中會議記錄........................................................................................... 85. − II −.
(5) 圖 次. 圖. 次. 圖 2-1 A202 室、A203 室與監控室之規劃示意圖 ..............................9 圖 2-2 未施工前 A202 室之風扇數量及位置 .....................................10 圖 2-3 未施工前 A202 室之窗簾 .........................................................11 圖 2-4 未施工前 A203 室之窗簾 .........................................................11 圖 2-5 未施工前 A202 室與 A203 室之外側陽台室外情形 ..............12 圖 2-6 室外機預定遷機之現況 ............................................................13 圖 2-7 A203 室外陽台室外機冷媒管 ..................................................13 圖 2-8 施工後 A202 室風扇(1) ............................................................15 圖 2-9 施工後 A202 室風扇(2) ............................................................15 圖 2-10. A202 室靠走廊之窗簾替換-1.................................................16. 圖 2-11 A202 室靠陽台之窗簾替換-2 .................................................16 圖 2-12. 三室之電路牽線及架設-1.......................................................17. 圖 2-13. 三室之電路牽線及架設-2.......................................................17. 圖 2-14. 監控室網路之架設 ..................................................................18. 圖 2-15. A202 室網路之架設 ................................................................18. 圖 2-16. A203 室網路之架設 ................................................................19. 圖 2-17. 隔間後之監控室 ......................................................................19. − III −.
(6) 變冷媒流量(VRV)空調系統於日常節能指標 EAC 應用之研究(二). 圖 2-18. 隔間後之 A202 室 ...................................................................20. 圖 2-19. 進行歸零實驗時 A203 室外陽台室外機之遷移情形...........20. 圖 2-20. 陽台木柱之架設 ......................................................................21. 圖 2-21. 建設與牆壁表面材料相同之木柱 ..........................................21. 圖 2-22. A202 之窗廉高度保持一定 ....................................................22. 圖 2-24. A202 之溫濕度計量測該室溫溼度 ........................................23. 圖 2-25. A203 之溫濕度計量測該室溫溼度 ........................................23. 圖 2-26. A202 室內機高度為天花板下 50 cm .....................................24. 圖 2-27. A203 室內機高度為天花板下 50 cm .....................................24. 圖 2-28. 量測 A202 實驗室空調系統之比流計 ...................................25. 圖 2-29. 量測 A203 實驗室空調系統之比流計 ...................................26. 圖 2-30. 量測電流與電壓之集合式電錶 ..............................................26. 圖 2-31. 下載數據之集線器 ..................................................................27. 圖 2-32. 紀錄數據之監控系統 ..............................................................27. 圖 2-33. A202 實驗室所測得之溫度曲線 ............................................28. 圖 2-34. A203 實驗室所測得之溫度曲線 ............................................29. 圖 2-35. A202 實驗室所測得之溼度曲線 ............................................29. 圖 2-36. A203 實驗室所測得之溼度曲線 ............................................30. 圖 2-37. A202 實驗室所測得之露點曲線 ............................................30. − IV −.
(7) 圖 2-38. A203 實驗室所測得之露點曲線 ............................................31. 圖 2-39. A202 實驗室所測得之濕球溫度曲線 ....................................31. 圖 2-40. A203 實驗室所測得之濕球溫度曲線 ....................................32. 圖 2-41. A202 實驗室所測得之焓值曲線 ............................................32. 圖 2-42. A203 實驗室所測得之焓值曲線 ............................................33. 圖 2-43. 室外溫度所測得之曲線 ..........................................................33. 圖 2-44. 室外溼度所測得之曲線 ..........................................................34. 圖 2-45. 室外露點溫度所測得之曲線 ..................................................34. 圖 2-46. 室外濕球溫度所測得之曲線 ..................................................35. 圖 2-47. 室外焓值所測得之曲線 ..........................................................35. 圖 2-48. A202 實驗室所測得之耗電量曲線 ........................................36. 圖 2-49. A203 實驗室所測得之耗電量曲線 ........................................37. 圖 2-50. A202 與 A203 實驗室所測得之耗電量比較圖 .....................37. 圖 3-1 A 廠牌變冷媒流量之室內機架設位置 ....................................41 圖 3-2 A 廠牌變冷媒流量之室外機架設位置 ....................................41 圖 3-3 B 廠牌變冷媒流量之室內機架設位置 ....................................42 圖 3-4 B 廠牌變冷媒流量之室外機架設位置 ....................................42 圖 3-5 C 廠牌變冷媒流量之室內機架設位置 ....................................43 圖 3-6 C 廠牌變冷媒流量之室外機架設位置 ....................................43. −V−.
(8) 變冷媒流量(VRV)空調系統於日常節能指標 EAC 應用之研究(二). 圖 3-7 D 廠牌變冷媒流量之室內機架設位置 ....................................44 圖 3-8 D 廠牌變冷媒流量之室外機架設位置 ....................................44 圖 3-9 A 廠牌之出風口溫溼度計擺設位置 ........................................49 圖 3-10. A 廠牌之回風口溫溼度計擺設位置 ......................................49. 圖 3-11 B 廠牌之出風口溫溼度計擺設位置 ......................................50 圖 3-12. B 廠牌之回風口溫溼度計擺設位置 ......................................50. 圖 3-13. C 廠牌之出風口溫溼度計擺設位置 ......................................51. 圖 3-14. C 廠牌之回風口溫溼度計擺設位置 ......................................51. 圖 3-15. D 廠牌之出風口溫溼度計擺設位置 ......................................52. 圖 3-16. D 廠牌之回風口溫溼度計擺設位置 ......................................52. 圖 3-17. 風量計之擺設位置 ..................................................................53. 圖 3-18. 風量計之擺設位置 ..................................................................53. 圖 3-19. 風量計之擺設近觀圖 ..............................................................54. 圖 3-20. 風量計之擺設近觀圖 ..............................................................54. 圖 3-21. 風量計之擺設近觀圖 ..............................................................55. 圖 3-22. 電腦自動存取系統紀錄相關之數據 ......................................56. 圖 3-23. 室外溫溼度計之擺設位置 ......................................................57. 圖 3-24(a) A 廠牌變頻系統與定頻系統之 IPLV 比較圖 ...................58 圖 3-24(b) B 廠牌變頻系統與定頻系統之 IPLV 比較圖 ...................59. − VI −.
(9) 圖 3-24(c) C 廠牌變頻系統與定頻系統之 IPLV 比較圖 ...................60 圖 3-24(d) D 廠牌變頻系統與定頻系統之 IPLV 比較圖...................60 圖 3-25. A 廠牌之外氣溫度與 COP 分布圖 ........................................61. 圖 3-26. A 廠牌之外氣溫度與 IPLV 分布圖........................................62. 圖 3-27. B 廠牌之外氣溫度與 COP 分布圖 ........................................63. 圖 3-28. B 廠牌之外氣溫度與 IPLV 分佈圖........................................64. 圖 3-29. C 廠牌之外氣溫度與 COP 分布圖 ........................................65. 圖 3-30. C 廠牌之變頻系統外氣溫度與 IPLV 之分布圖....................66. 圖 3-31. D 廠牌之外氣溫度與 COP 分布圖 ........................................67. 圖 3-32. D 廠牌之外氣溫度與 IPLV 分布圖........................................68. 圖 3-33. 表示各廠牌之性能達到最佳化之圖示 ..................................70. 圖 4-1 各廠牌實驗數據歸納後得到之結果 ........................................72 圖 4-2 先期計畫電腦模擬之 α4 與 IPLV/COP 值之關係 ..................72 圖 5-1 節能實驗屋之完成外觀圖 ........................................................76. − VII −.
(10) 變冷媒流量(VRV)空調系統於日常節能指標 EAC 應用之研究(二). 表. 次. 表 3-1 負載的加權係數比重 ................................................................ 48. − VIII −.
(11) 摘 要. 摘. 要. 關鍵詞：VRV 空調系統全尺度實驗（VRV AC System Full-Scale Test） 、IPLV 性能曲線（IPLV Performance Curves） 、電腦自 動數據存取（Data Acquisition System）. 本實驗之主旨與目標，乃進一步經由系統化之全尺度實驗，於我 國本土氣象條件下進行運轉性能比對分析，藉以建立相關之 VRV 空 調系統運轉性能曲線（Performance Curves） ；在實驗進行之前，需建 立全尺度之實驗屋，此實驗屋須具備完全相同的比對條件。首先，針 對其室內隔間之尺寸大小進行修改，使完全相同。全尺度實驗屋建立 完成之後，利用電腦自動數據存取（Data Acquisition System）的方式， 記錄實驗運轉中之室內外溫度、相對濕度、耗電量之紀錄等，進行實 驗之比對分析，建立完整之運轉曲線。同時，進一步對於全年度計畫 所完成之電腦模擬結果之運轉曲線進行比對分析，以充分落實其於綠 建築指標中 EAC 計算方式修正之準確度。 預期經由本年度計畫之執行，一方面可對不同廠牌之 VRV 變頻 系統做出相關之性能曲線，另一方面對於先期計畫所建立之 VRV 適 用 EAC 計算公式，進行詳細之實驗印證工作。且同時將可建立未來 內政部建築研究所性能實驗中心於進行類似空調系統耗能比對分析 之良好系統，其影響既深且遠，深具意義。. − IX −.
(12) 變冷媒流量(VRV)空調系統於日常節能指標 EAC 應用之研究(二). −X−.
(13) 第一章 緒論. 第一章 緒. 論. 第一節 計劃背景與目標 VRV 可變冷媒流量空調系統之應用，於近年來以大量普及化。 由於兼顧節能、模組化、低噪音、及良好的熱舒適等優點，於中小 型建築及住宅等家用空調之市場佔有率急遽攀升。據估計於近十年 內將取代一般窗型冷氣機，而成為市場之主流。於日本等先進國家 中，每年之 VRV 空調系統銷售量均呈現 20 % 以上之成長速度，形 成一股世界性之潮流。 由於 EAC 評估方式中並未明確定義特殊節能效果 α4 的比較基 準，所以本研究以一般定頻分離式系統的耗電與 VRV 系統耗電比較 作為比較基準，將 VRV 節能係數 α4 定義為： VRV 系統全年耗電量 α4 ＝ 1 －. (1-1) 定頻分離式系統全年耗電量. 現行之 EAC 計算公式，主要為考量大型中央空調系統發展而 來，因此其節能項目主要分為三大區塊，分別為：熱源設備(主要為 空調冰水主機)、冰水泵及送風機，且各配以 60 %，20 % 及 20 % 之權重，如圖 1-1 所示。 然而，對於分離式或 VRV 系統而言，除了冰水泵並不存在外， 加上 VRV 系統屬直膨式系統，在送風側部份多為小型風扇，並不會 出現如空調箱中的大型風車。故 EAC 於 VRV 系統評估時，熱源設 備（室外機）與風扇（室內機）耗電的加權比重有修正之必要。 −1−.
(14) 變冷媒流量(VRV)空調系統於日常節能指標 EAC 應用之研究(二). 換氣 負荷. 外殼 負荷. AHU. 房 風扇 內部 負荷. 間. 或. 冰水泵. FCU. 加權比重：0.4 冰水泵與風扇各佔 0.2. 水塔 風扇. 空 調 主 機. 冷卻 水泵. 冷 卻 水 塔. 加權比重：0.6. 圖 1-1 熱源設備、冰水泵及送風機之加權比重. 我國之綠建築日常節能評估指標中，目前對於 VRV 空調系統之 EAC 耗能值認定為 0.8。經本計畫第一年期之研究結果，納入空調 系統部份負載性能係數於其耗能計算公式中，使得整個耗能計算公 式更趨於合理化。其成果摘要如下：. (1) 對於分離式系統而言，EAC 並非隨 HSC 成比例增加 VRV 空調系統是組合式的，主機的耗電乃取決於實際主機 開啟的運轉台數，空調需求量若降低，主機開啟的台數則變少； 所以主機的超大設計是增加待機時間與待機時之耗電，而不是如 EAC 公式中之 HSC 成等比例增加。而主機超量設計後，一般的 定頻冷氣系統其耗電量有些微上升的趨勢；而對 VRV 空調系統 來說，主機超量設計前後之耗電量是差不多的。 −2−.
(15) 第一章 緒論. 是故於 EAC 公式中，以 OSF 之變數取代原本的 HSC 項， OSF = 0.1207 × HSC + 0.8699 對 VRV 空調系統來說，因 VRV 空 調系統為多聯變頻的特性，其值 OSF = 1。 (2) VRV 節能效率 α4 為系統特性決定而非定值 主機側節能效率 α4 值，應由實際不同空調系統節能效率之 優劣決定，不是直接認定其值為 0.2。以不同之建築外殼變動、 外周區係數變動、室內負荷密度變動與使用不同機型之變動四個 因子探討影響 α4 值之因素，發現 α4 值之變動只受使用之不同機 型有顯著的影響，其他因子對 α4 值的影響很小。故由空調系統 之部份負載效率 IPLV 與主機效率 COP 所建立之預測公式可精確 計算出不同系統 α4 值，其公式為： α4 = −0.3452 + 0.3523 × IPLV / COP (3) 對於 VRV 空調系統而言，室外機(主機)與室內機(風扇)的權重應 調整為 0.9：0.1 因為 VRV 空調系統沒有冰水泵，對於送水系統之節能 α12=0.2 形同無效，也會導致 EAC 評估時產生誤差。故藉由分析 空調系統室內與室外機之耗電量，可得知其室外機與室內機各佔 全系統之耗電量 90 % 與 10 %。故 VRV 空調系統之加權比重為 主機佔 90%，風扇 10 %。 −3−.
(16) 變冷媒流量(VRV)空調系統於日常節能指標 EAC 應用之研究(二). (4) 主機最大供應面積 ACsc 應加入室內負荷計算 於原評估方式中，主機最大供應面積基準 ACsc 只受建築外 殼耗能 ENVLOAD 值與建築外周係數 γ 影響，對於實際建築的 室內負荷變動卻無法反映，而影響主機設計時的準確性。而藉由 各空調區之開窗率與室內負荷，計算出各區的尖峰負荷，進而求 得符合不同室內負荷變動下之主機最大供應面積與空調需求量。. (5) 修正之 VRV 空調系統 EAC 公式 經以上四點結果，可建立 VRV 空調系統節能效率評估方 式，其如(1-2)式至(1-8)式所列： ACsc HSC = ACs ≦1.35. (1-2). ∑ (HCi × COP ) EAC = [0.9×OSF× ∑ (HCi × COP ) ×(1-α4)+0.1Rf]×Rm≦0.8. (1-3). ΣAi × Ki × ηi Aen PEAKi =a+b× +c×ΣGi. (1-4). AFc ACsc = ΣPEAKi × AFi/3.52. (1-5). ci. pi. AFc ACs ＝. (1-6) ΣHCi. α4 = -0.3452 + 0.3523×IPLV/COP. (1-7). IPLV = 0.01A + 0.42B + 0.45C + 0.12D. (1-8). −4−.
(17) 第一章 緒論. 比較上面七個公式與原本評估公式，發現 VRV 空調系統在原 評估方式下，即使是優良的主機，也難以通過評估並顯現出其節 能的結果。若是以式 1-2 至 1-8 加以評估，則可以分辯出其主機 效能之優劣並判斷其空調系統節能與否，也可防止申請單位採用 較耗電之定頻空調系統。所建立之公式透過實際案例的運算，也 可分辯出 VRV 空調系統優良與否，可做為日後空調設備量與環保 節能時，空調系統設計時之參考依據。 此項重大之修正方向與具體貢獻為充分考量到 VRV 空調系 統主要乃經由長期以變頻技術及低耗電量運轉於部份負載而獲得 顯著之節能效果情況。再經 DOE 2.1 電腦模擬結果後，而完成整 個耗能計算公式之建立。. 因此，本年度計畫之主旨與目標，乃進一步經由系統化之全尺 度實驗，於我國本土氣象條件下進行不同廠牌 VRV 空調系統之運轉 性 能 比 對 分 析 ， 藉 以 建 立 相 關 之 IPLV 運 轉 性 能 曲 線 （ IPLV Performance Curves） 。同時，將實驗獲得之 IPLV 曲線來印證先期計 畫之電腦模擬 IPLV 曲線，以印證此套 EAC 計算應用於 VRV 空調 系統時之精確度，以充分確保其廣大之工程應用潛力。 計畫之進行，將於內政部建築研究所性能實驗中心針對不同之 VRV 系統進行實際之系統安裝與測試。於相同之氣象條件，相近之 −5−.
(18) 變冷媒流量(VRV)空調系統於日常節能指標 EAC 應用之研究(二). 建築幾何尺寸與室內熱負荷狀況下，以電腦自動數據存取系統進行 系統運轉中之所有參數，包含：室內外溫度、相對濕度、耗電量之 記錄等，以進行比對分析。並經由於不同之室外溫度與室內負載率 所獲得之實驗數據，建立完整之運轉性能曲線。 預期經由本年度計畫之執行，一方面可對於先期計畫所建立之 VRV 適用 EAC 計算公式進行詳細之實驗印證工作，且同時將可建 立未來內政部建築研究所台南實驗室於進行類似空調系統耗能比對 分析之良好系統，其影響既深且遠，深具意義。同時將於鼓勵國內 廠牌發展前提下，提出相關法規建議修訂方案。. −6−.
(19) 第一章 緒論. 第二節 研究方法與步驟 本計畫之詳細進行步驟可示如下之工作流程圖：. 計劃開始. 1. 本土氣候下之不同廠牌 VRV 空調系統室外機運轉性能曲線之 建立與全尺度實驗印證. 2. 實驗數據之整理 與模式化. 3. 實驗模式進行比 對分析. 4. 綠建築日常節能指標 EAC 之 VRV 公式係數之修正與定案. 計畫完成. −7−.
(20) 變冷媒流量(VRV)空調系統於日常節能指標 EAC 應用之研究(二). −8−.
(21) 第二章 節能實驗屋之建置及耗能歸零比對實驗之進行. 第二章 節能實驗屋之建置及耗能歸零比對實驗之進行 第一節 全尺度建築空調系統耗能比對空間之規劃 因應變冷媒流量 VRV 空調系統效能比對實驗如期於夏季展 開，故本研究於二月初始，便開始進行實驗室之變更規劃、擬定現 場環境與實驗之相關步驟細節；並於四月開始進行實驗環境之規劃 整理與重建，其中包含定頻分離型室外機的遷移以及內部環境相關 之各項規劃建設。 1. A202 室與 A203 室內部空間之規劃 本研究的目的在於建立可進行全尺度耗能比對實驗之空間。選 定的實驗室是位於台南之內政部建築研究所性能實驗中心之 A202 與 A203。內部實驗空間之面積大小並不相同，因此將平面面積較大 之 A202 室規劃進行相關之隔間，使其內平面空間大小等同於 A203 室，而隔離出之空間則規劃為實驗進行時之監控中心，示如圖 2-1。 圖 2-1 A202 室、A203 室與監控室之規劃示意圖. (資料來源：本研究整理). −9−.
(22) 變冷媒流量(VRV)空調系統於日常節能指標 EAC 應用之研究(二). 2. 兩實驗空間內、外部空間相似度之提升 a.. 進行 A203 室風扇之拆除與遷移 由於 A203 室的吊扇數量比 A202 室多一組，因此以 A202 室內. 部實驗空間環境為基準，進行內部風扇之拆除與遷移，見圖 2-2。 圖 2-2 未施工前 A202 室之風扇數量及位置. A202室必須拆 置之風扇. (資料來源：本研究整理). b. A202 室內部窗簾之替換 A202 室陽台內部落地窗窗簾布與靠室內走廊之玻璃窗窗簾將 替換為與 A203 室相同之綠色百葉窗及白色窗布，見圖 2-3 及圖 2-4。. − 10 −.
(23) 第二章 節能實驗屋之建置及耗能歸零比對實驗之進行. 圖 2-3 未施工前 A202 室之窗簾. (資料來源：本研究整理). 圖 2-4 未施工前 A203 室之窗簾. (資料來源：本研究整理). − 11 −.
(24) 變冷媒流量(VRV)空調系統於日常節能指標 EAC 應用之研究(二). c.. A203 外部陽台室外機之遷移 由於 A203 室外部陽臺比 A202 室多了四台室外機(A202~A205. 室四台空調之室外機)，見圖 2-5，因此將其原於 A203 室外部陽臺上 之室外機遷至三樓天台之空地上，見圖 2-6。 圖 2-5 未施工前 A202 室與 A203 室之外側陽台室外情形. A203. A202. (資料來源：本研整理). 為提升 A202 與 A203 之室外條件的相似度，故在遷移分離型室 外機至 3F 天台空地之同時，分別將四台室外機之位置遷至 A203 室 外側陽台之正上方；在此規劃下，其冷媒管線與電力線路之佈設並 不困難，見圖 2-7。同時，也可避免 A202 之屋頂水平日照射面積與 A203 之屋頂水平日照面積因分離型室外機之遮蔽而有所差異。. − 12 −.
(25) 第二章 節能實驗屋之建置及耗能歸零比對實驗之進行. 圖 2-6 室外機預定遷機之現況. (資料來源：本研究整理). 圖 2-7 A203 室外陽台室外機冷媒管. (資料來源：本研究整理). − 13 −.
(26) 變冷媒流量(VRV)空調系統於日常節能指標 EAC 應用之研究(二). d. A202 室與 A203 室之室外日照差異度之統一 因室外日照面積為嚴重影響內部環境與空調機器耗能之重要因 素之一，而原 A202 室與 A203 室之室外陽台日照面積大小並不相 同，(見圖 2-5)，故將 A202 室與 A203 室 2F 陽台之外側將分別多架 設兩根假柱，(見圖 2-20)，以確保二室於陽台部分的日照差異度對 室內環境之影響可以達到最小，而其柱面所採用的表面材料與其外 部牆壁之材料相同，以便可以更加準確的計算熱量。. e.. 室內電源線之規劃與修改 將實驗空間之監控室、A202 室與 A203 室設為群組，並分別將. 此三室中的電燈電源線、插座之電源線以及空調設備之電源線，分 別牽置為三個配電箱，以方便獨立實驗監控與其各電量量測之進行。. f.. 室內網路監控之相關規劃與佈設 由於網路遠端監控技術的普及化，因此在本實驗亦進行網路監. 控設備之架設，以便進行系統耗電量遠端監控及記錄，為本實驗之 重要數據擷取之來源與方法。. − 14 −.
(27) 第二章 節能實驗屋之建置及耗能歸零比對實驗之進行. 第二節 實驗空間內、外部環境實際施工過程 由於 A202 室與 A203 室之內部初始條件不相同，因此在開始進 行實驗之前，需將兩室內部一致化，以確保實驗的公正性與準確性。 1. 進行 A202 室風扇之拆除與遷移，見圖 2-8 與圖 2-9 圖 2-8 施工後 A202 室風扇(1). (資料來源：本研究整理). 圖 2-9 施工後 A202 室風扇(2). (資料來源：本研究整理). − 15 −.
(28) 變冷媒流量(VRV)空調系統於日常節能指標 EAC 應用之研究(二). 2. A202 室內部窗簾之替換，見圖 2-10 與圖 2-11 圖 2-10. A202 室靠走廊之窗簾替換-1. (資料來源：本研究整理). 圖 2-11 A202 室靠陽台之窗簾替換-2. (資料來源：本研究整理). − 16 −.
(29) 第二章 節能實驗屋之建置及耗能歸零比對實驗之進行. 3. 室內電源線之架設，見圖 2-12 與圖 2-13 圖 2-12. 三室之電路牽線及架設-1. 圖 2-13. 三室之電路牽線及架設-2. (資料來源：本研究整理). (資料來源：本研究整理). − 17 −.
(30) 變冷媒流量(VRV)空調系統於日常節能指標 EAC 應用之研究(二). 4. 室內網路監控之架設，見圖 2-14 至圖 2-16 圖 2-14. 監控室網路之架設. 圖 2-15. A202 室網路之架設. (資料來源：本研究整理). (資料來源：本研究整理). − 18 −.
(31) 第二章 節能實驗屋之建置及耗能歸零比對實驗之進行. 圖 2-16. A203 室網路之架設. (資料來源：本研究整理). 5. 實驗空間 A202 室之隔間情況，見圖 2-17 與圖 2-18 圖 2-17. 隔間後之監控室. (資料來源：本研究整理). − 19 −.

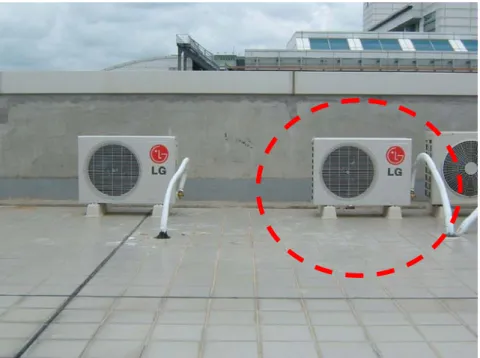

(32) 變冷媒流量(VRV)空調系統於日常節能指標 EAC 應用之研究(二). 圖 2-18. 隔間後之 A202 室. (資料來源：本研究整理). 6. 進行歸零實驗當時，A203 室外陽台室外機之遷移情形，見圖 2-19 圖 2-19. 進行歸零實驗時 A203 室外陽台室外機之遷移情形. (資料來源：本研究整理). − 20 −.
(33) 第二章 節能實驗屋之建置及耗能歸零比對實驗之進行. 7. 實驗空間 A202 室與 A203 室陽台木柱之架設，見圖 2-20 與圖 2-21 圖 2-20. 陽台木柱之架設. (資料來源：本研究整理). 圖 2-21. 建設與牆壁表面材料相同之木柱. (資料來源：本研究整理). − 21 −.
(34) 變冷媒流量(VRV)空調系統於日常節能指標 EAC 應用之研究(二). 第三節 耗能歸零實驗之進行與結果 2.3.1 環境相似度的確認 在開始正式進行變冷媒流量 VRV 空調系統效能對比實驗之前， 再次確認其內部環境更改過後是否達到所希冀之一定程度上的相似 度，如窗廉的高度保持同一高度(圖 2-22 與圖 2-23)，溫濕度計皆具備 (見圖 2-24 與圖 2-25)，以及室內機的高度皆相同(見圖 2-26 與圖 2-27)。 圖 2-22. A202 之窗廉高度保持一定. (資料來源：本研究整理). 圖 2-23. A203 之窗廉高度保持一定. (資料來源：本研究整理). − 22 −.
(35) 第二章 節能實驗屋之建置及耗能歸零比對實驗之進行. 圖 2-24. A202 之溫濕度計量測該室溫溼度. (資料來源：本研究整理). 圖 2-25. A203 之溫濕度計量測該室溫溼度. (資料來源：本研究整理). − 23 −.
(36) 變冷媒流量(VRV)空調系統於日常節能指標 EAC 應用之研究(二). 圖 2-26. A202 室內機高度為天花板下 50 cm. (資料來源：本研究整理). 圖 2-27. A203 室內機高度為天花板下 50 cm. (資料來源：本研究整理). − 24 −.
(37) 第二章 節能實驗屋之建置及耗能歸零比對實驗之進行. 2.3.2. A、B 室耗能歸零實驗之進行 耗能歸零實驗之進行，首先將 A202 與 A203 室內機之溫度設定. 為 26℃，啟動開關使其運轉，並量測兩間實驗室所消耗之電能，由 監控室配電箱之比流計(見圖 2-28 與圖 2-29)，經集合式電錶(見圖 2-30)，紀錄該實驗室空調系統之耗電量，最後經由集線器(見圖 2-31) 將訊息傳入電腦之監控系統(見圖 2-32)，由監控系統對兩間實驗室之 耗電量作比對分析。. 圖 2-28. 量測 A202 實驗室空調系統之比流計. (資料來源：本研究整理). − 25 −.
(38) 變冷媒流量(VRV)空調系統於日常節能指標 EAC 應用之研究(二). 圖 2-29. 量測 A203 實驗室空調系統之比流計. (資料來源：本研究整理). 圖 2-30. 量測電流與電壓之集合式電錶. (資料來源：本研究整理). − 26 −.
(39) 第二章 節能實驗屋之建置及耗能歸零比對實驗之進行. 圖 2-31. 下載數據之集線器. (資料來源：本研究整理). 圖 2-32. 紀錄數據之監控系統. (資料來源：本研究整理). − 27 −.
(40) 變冷媒流量(VRV)空調系統於日常節能指標 EAC 應用之研究(二). 2.3.3 耗能歸零實驗結果之比對分析 本歸零實驗之主要目的，在於外在條件均相同的情況下，比較兩 間實驗室之空調耗電量是否相同；首先，選取實驗時間為 48 小時， 且兩間實驗室之空調系統同時運轉。本研究所截取的實驗時段為 6 月 24 日 04:00 至 6 月 26 日 04:00。在此時間間距內，將兩實驗室之空調 耗電作成相關之曲線圖，並記錄兩實驗室及室外之實際溫度、濕度、 露點溫度、濕球溫度和焓值，加以圖表化，以進行比對分析。. (1) 圖 2-33、圖 2-34 為溫度曲線圖，橫座標表示 5 分鐘計錄一筆資料 之時間間距，縱座標表示℃，實驗結果顯示，兩者數據極為吻合， 不準度約在 1 %以下。 圖 2-33. A202 實驗室所測得之溫度曲線. (資料來源：本研究整理). − 28 −.
(41) 第二章 節能實驗屋之建置及耗能歸零比對實驗之進行. 圖 2-34. A203 實驗室所測得之溫度曲線. (資料來源：本研究整理). (2) 圖 2-35、2-36 表示為濕度曲線圖，橫座標表示 5 分鐘計錄一筆資 料之時間間距，縱座標表示%，由實驗數據顯示，兩者數據極為 吻合，不準度約在 1%以下。 圖 2-35. A202 實驗室所測得之溼度曲線. (資料來源：本研究整理). − 29 −.
(42) 變冷媒流量(VRV)空調系統於日常節能指標 EAC 應用之研究(二). 圖 2-36. A203 實驗室所測得之溼度曲線. (資料來源：本研究整理). (3) 圖 2-37、2-38 表示為露點曲線圖，橫座標表示 5 分鐘計錄一筆資 料之時間間距，縱座標表示℃，由實驗數據顯示，兩者數據極為 吻合，不準度約在 1%以下。 圖 2-37. A202 實驗室所測得之露點曲線. (資料來源：本研究整理). − 30 −.
(43) 第二章 節能實驗屋之建置及耗能歸零比對實驗之進行. 圖 2-38. A203 實驗室所測得之露點曲線. (資料來源：本研究整理). (4) 圖 2-39、2-40 表示為濕球溫度曲線圖，橫座標表示 5 分鐘計錄一 筆資料之時間間距，縱座標表示℃，由實驗數據顯示，兩者數據 極為吻合，不準度約在 1 %以下。 圖 2-39. A202 實驗室所測得之濕球溫度曲線. (資料來源：本研究整理). − 31 −.
(44) 變冷媒流量(VRV)空調系統於日常節能指標 EAC 應用之研究(二). 圖 2-40. A203 實驗室所測得之濕球溫度曲線. (資料來源：本研究整理). (5) 圖 2-41、2-42 表示為焓值曲線圖，橫座標表示 5 分鐘計錄一筆資 料之時間間距，縱座標表示 kcal/kg mol，由實驗數據顯示，兩者 數據極為吻合，不準度約在 1%以下。 圖 2-41. A202 實驗室所測得之焓值曲線. (資料來源：本研究整理). − 32 −.
(45) 第二章 節能實驗屋之建置及耗能歸零比對實驗之進行. 圖 2-42. A203 實驗室所測得之焓值曲線. (資料來源：本研究整理). (6) 圖 2-43 為室外溫度曲線圖，橫座標表示 5 分鐘計錄一筆資料之時 間間距，縱座標表示℃。 圖 2-43. 室外溫度所測得之曲線. (資料來源：本研究整理). − 33 −.
(46) 變冷媒流量(VRV)空調系統於日常節能指標 EAC 應用之研究(二). (7) 圖 2-44 為室外溼度曲線圖，橫座標表示 5 分鐘計錄一筆資料之時 間間距，縱座標表示%。 圖 2-44. 室外溼度所測得之曲線. (資料來源：本研究整理). (8) 圖 2-45 為室外露點溫度曲線圖，橫座標表示 5 分鐘計錄一筆資料 之時間間距，縱座標表示℃。 圖 2-45. 室外露點溫度所測得之曲線. (資料來源：本研究整理). − 34 −.
(47) 變冷媒流量(VRV)空調系統於日常節能指標 EAC 應用之研究(二). 圖 2-48 與圖 2-49 表示 A202、A203 實驗室在 6 月 24 日 04:00 至 6 月 26 日 04:00 之耗電量曲線圖；此兩曲線圖以 5 分鐘之時間間距作為橫 座標，縱坐標則是以 W 為單位。由圖 2-50 之兩者比對中可知，在中午 的時段耗電量較高且此兩曲線趨勢，其耗電量密度的分佈，集中的區域 亦相似，所得到的曲線圖相當雷同。不準度可控制於 1 % 以下，符合 工程精確度之要求。 總結上述實驗結果，顯示本節能實驗屋之建立已成功的提供了相關 建築節能比對實驗之重要平台，可提供做為後續一系列相關良好實驗場 所，其影響相當深遠。. 圖 2-48. A202 實驗室所測得之耗電量曲線. (資料來源：本研究整理). − 36 −.

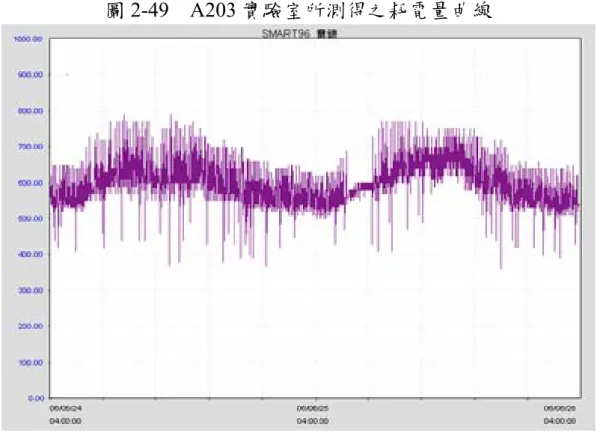

(48) 第二章 節能實驗屋之建置及耗能歸零比對實驗之進行. 圖 2-49. A203 實驗室所測得之耗電量曲線. (資料來源：本研究整理). 圖 2-50. A202 與 A203 實驗室所測得之耗電量比較圖. 誤差比例在 1%以內. (資料來源：本研究整理). − 37 −.
(49) 變冷媒流量(VRV)空調系統於日常節能指標 EAC 應用之研究(二). − 38 −.
(50) 第二章 節能實驗屋之建置及耗能歸零比對實驗之進行. (9) 圖 2-46 為室外濕球溫度曲線圖，橫座標表示 5 分鐘計錄一筆資料 之時間間距，縱座標表示℃。 圖 2-46. 室外濕球溫度所測得之曲線. (資料來源：本研究整理). (10) 圖 2-47 表示為焓值曲線圖，橫座標表示 5 分鐘計錄一筆資料之 時間間距，縱座標表示 kcal/kg mol。 圖 2-47. 室外焓值所測得之曲線. (資料來源：本研究整理). − 35 −.
(51) 第三章 本土氣候下之不同廠牌 VRV 空調系統室外機運轉性能曲線之建立及實驗印證. 第三章 本土氣候下之不同廠牌 VRV 空調系統室外 機運轉性能曲線之建立及實驗印證 空調系統之運轉性能與耗電特性受到外氣溫度之影響極大。尤其 於 VRV 系統中，估計佔整體系統耗電量 90 % 以上之室外冷凝機組 （Condensing Unit，簡稱「室外機」）更是如此。因此，於本土氣候 條 件 下 進 行 實 際 現 場 商 業 運 轉 量 測 （ Field Measurement under Commercial Operation） ，以記錄分析其耗電量與冷凍能力之實際變化 為進行本項實驗之不二法門。 此方法有別於實驗室中以固定之運轉測試條件進行量測（例如中 央空調系統以 ARI 550/590 之測試標準） ，而其結果更能反映實際之 運轉狀況。目前國際先進國家如歐美、日本等，已逐漸從傳統的空調 主機 COP 或 EER 測試而轉移至 SEER（Seasonal EER）測試，即為 此道理，為未來世界性潮流之趨勢。. − 39 −.
(52) 變冷媒流量(VRV)空調系統於日常節能指標 EAC 應用之研究(二). 第一節 IPLV 實驗設備之架設及實驗方法 3.1.1 IPLV 實驗設備之架設 本實驗進行不同廠牌之 VRV 系統耗電性能比對分析提供了最佳 的基本條件。於此對分析成果中，只要加以必要之無因次化 （Non-dimensionalize）或正規化（Normalize） ，即可獲致極為精確之 結果。目前此二空間尚未有常規之用途，經本計畫之實驗規劃後，將 可做為未來相關建築物省能策略比對分析，包含自然式（Passive）及 動力式（Active）設計手法之全尺度實驗最適當實驗場所，其影響極 為深遠。 由計畫之目的，擺置四種不同廠牌 A、B、C、D 之變冷媒量空 調室內、外機，其四種不同廠牌之擺設方式，均取天花板下 50 cm 的 位置，此四台變冷媒量空調室內機分佈於實驗屋 202 與 203，以每間 實驗屋兩台室內機平均分配於兩間實驗室，以方便進行兩兩比對實驗 以及相關之實驗數據分析。如圖 3-1、圖 3-2、圖 3-3、圖 3-4、圖 3-5、 圖 3-6、圖 3-7、圖 3-8 所示，為實驗屋 202 與 203 室內、外機之擺設 情形與擷取實驗數據之架設情況。. − 40 −.

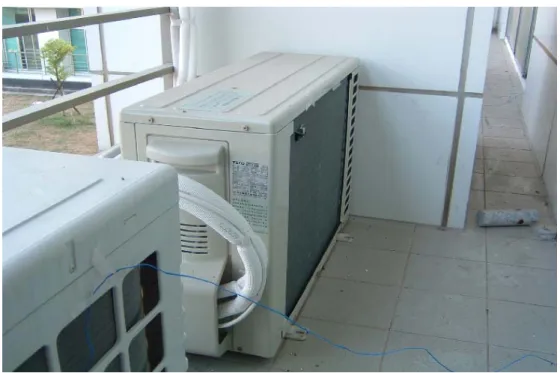

(53) 第三章 本土氣候下之不同廠牌 VRV 空調系統室外機運轉性能曲線之建立及實驗印證. 圖 3-1 A 廠牌變冷媒流量之室內機架設位置. (資料來源：本研究整理). 圖 3-2 A 廠牌變冷媒流量之室外機架設位置. (資料來源：本研究整理). − 41 −.
(54) 變冷媒流量(VRV)空調系統於日常節能指標 EAC 應用之研究(二). 圖 3-3 B 廠牌變冷媒流量之室內機架設位置. (資料來源：本研究整理). 圖 3-4 B 廠牌變冷媒流量之室外機架設位置. (資料來源：本研究整理). − 42 −.
(55) 第三章 本土氣候下之不同廠牌 VRV 空調系統室外機運轉性能曲線之建立及實驗印證. 圖 3-5 C 廠牌變冷媒流量之室內機架設位置. (資料來源：本研究整理). 圖 3-6 C 廠牌變冷媒流量之室外機架設位置. (資料來源：本研究整理). − 43 −.
(56) 變冷媒流量(VRV)空調系統於日常節能指標 EAC 應用之研究(二). 圖 3-7 D 廠牌變冷媒流量之室內機架設位置. (資料來源：本研究整理). 圖 3-8 D 廠牌變冷媒流量之室外機架設位置. (資料來源：本研究整理). − 44 −.
(57) 第三章 本土氣候下之不同廠牌 VRV 空調系統室外機運轉性能曲線之建立及實驗印證. 3.1.2 IPLV 之實驗方法與步驟 1. A202 與 A203 兩室之 VRV 實驗系統設置 本實驗選取四種不同之 VRV 廠牌，於每室各放置兩個不同廠 牌，以每星期每台運轉三天之方式，輪流進行量測。. 2. 外氣狀況與室外機耗電量之量測 由於 VRV 系統室外機之性能深受外氣狀況變化之影響而反映 於其室外機耗電量之變化上，因此必須予以詳細量測及比對。. 3. 室內狀況之量測與冷房能力之計算 在各個廠牌室內機之出風口處與回風口處，擺設溫濕度計各一 個，以量測其溫濕度（Ts, Tr 及 RHs, RHr）。再配合風量之量測， 求得該廠牌 VRV 空調系統之冷房能力。 本實驗之進行設定室內機之溫度為 24 oC，以 5 分鐘一筆的方 式循序紀錄各廠牌變頻系統運轉之情形。如圖 3-9、3-10、3-11、 3-12、3-13、3-14、3-15、3-16 為各個廠牌之溫溼度計擺設情形。 其風量計之擺設，外觀圖如圖 3-17、3-18，近照為圖 3-19、3-20、 3-21。 經由溫度（T）、相對濕度（RH）之量測值，可由濕空氣線圖 查出相對應之焓值（h） 。因此， − 45 −.
(58) 變冷媒流量(VRV)空調系統於日常節能指標 EAC 應用之研究(二). Q = m × ( hr – hs ) = 4.45 × ( cfm ) × ( hr – hs ). (3-1). 此處，Q = 冷房能力 cfm = 所量測之風量 hr, hs = 送風及回風之濕空氣焓值 因此而獲得冷房能力之值。. 4. 系統 COP 之量測 經由上述步驟，已量取冷房能力（Q）及相對應之耗電量 （kW） ，二者相除之結果即為系統之 COP： COP = Q / kW. (3-2). 5. COP 與部份負載率 PLF（%）之量測 經由上述步驟量測之冷房能力（Q）可與全負載時之冷房能力 （Qo）相比對，而獲得當時之部份負載率 PLF(%)（Part Load Factor）。亦即： PLF(%) = Q / Qo. (3-3). 因此，上述步驟 2、3、及 4 已充分建立了外氣溫度（To） 、系 統 COP、及部份負載率 PLF(%) 之相對應關係。. 6. 系統 IPLV 曲線之量測 由於特殊節能效果的良莠與否主要還是取決於其系統的好 壞。此章節藉由選擇美國 ARI Standard 550/590-1998 所訂之總部份 − 46 −.
(59) 第三章 本土氣候下之不同廠牌 VRV 空調系統室外機運轉性能曲線之建立及實驗印證. 負載效率（Integral Part Load Value, IPLV）除以主機性能係數（COP） 做為系統特性參數。並期望能以各別的 VRV 空調系統之 IPLV/COP 值，得到接近該系統實際的α4 值。在此節將以 IPLV 作為預測α4 值之原因為此評估方式將冷氣效能分別於 100 %、75 %、50 %、25% 時作評估，能夠更準確的反映出其空調之優劣，藉由各系統 IPLV 評估結果之優劣預測特殊節能效果α4 值之高低。總部份負載效率 之測定方式為： IPLV = 0.01A + 0.42B + 0.45C + 0.12D. (3-4). A = 於 100 % 製冷能力時之 EER 或 COP B = 於 75 % 製冷能力時之 EER 或 COP C = 於 50 % 製冷能力時之 EER 或 COP D = 於 25 % 製冷能力時之 EER 或 COP. 加權係數計算基礎為美國 29 個都市，每週運 5 天，一天 12 小 時；另一模式為一週 7 天，一天 24 小時。表 4-9 為 IPLV 計算公式 加權係數與測試條件。由表中可發現 75 % 與 50 % 的比重較大， 亦即在 VRV 空調機在 100 % 及 25 % 的運轉時間是最少的，而在 50 % 及 75 % 的運轉時間是最多的。故 VRV 空調系統的好壞，其 在 50 % 及 75 % 的運轉效率也是重要指標之一。. − 47 −.
(60) 變冷媒流量(VRV)空調系統於日常節能指標 EAC 應用之研究(二). 表 3-1 負載的加權係數比重 加權負載點%. 加權比重%. 氣冷式空氣入口. (Part-load point). 1998 Standard. 乾球溫度. 100. 1. 35.0 ℃. 75. 42. 26.7 ℃. 50. 45. 18.3 ℃. 25. 12. 12.8 ℃. (資料來源：本研究整理). 因此，本實驗進行期間所經歷之外氣溫度及相對應之 COP 量 測值，即可代入上述之 IPLV 公式而獲得。. 上述之實驗步驟，可整理成如下之工作流程圖。. IPLV 之實驗方法與步驟 1. A202 與 A203 兩室之 VRV 實驗系統設置 Ø. 2. 外氣狀況與室外機耗電量之量測 Ø. 3. 室內狀況之量測與冷房能力之計算 Ø. 4. 系統 COP 之量測 Ø. 5. COP 與部份負載率 PLF（%）之量測 Ø. 6. 系統 IPLV 曲線之量測 − 48 −.
(61) 第三章 本土氣候下之不同廠牌 VRV 空調系統室外機運轉性能曲線之建立及實驗印證. 圖 3-9 A 廠牌之出風口溫溼度計擺設位置. (資料來源：本研究整理). 圖 3-10. A 廠牌之回風口溫溼度計擺設位置. (資料來源：本研究整理). − 49 −.
(62) 變冷媒流量(VRV)空調系統於日常節能指標 EAC 應用之研究(二). 圖 3-11 B 廠牌之出風口溫溼度計擺設位置. (資料來源：本研究整理). 圖 3-12. B 廠牌之回風口溫溼度計擺設位置. (資料來源：本研究整理). − 50 −.
(63) 第三章 本土氣候下之不同廠牌 VRV 空調系統室外機運轉性能曲線之建立及實驗印證. 圖 3-13. C 廠牌之出風口溫溼度計擺設位置. (資料來源：本研究整理). 圖 3-14. C 廠牌之回風口溫溼度計擺設位置. (資料來源：本研究整理). − 51 −.
(64) 變冷媒流量(VRV)空調系統於日常節能指標 EAC 應用之研究(二). 圖 3-15. D 廠牌之出風口溫溼度計擺設位置. (資料來源：本研究整理). 圖 3-16. D 廠牌之回風口溫溼度計擺設位置. (資料來源：本研究整理). − 52 −.
(65) 第三章 本土氣候下之不同廠牌 VRV 空調系統室外機運轉性能曲線之建立及實驗印證. 圖 3-17. 風量計之擺設位置. 圖 3-18. 風量計之擺設位置. (資料來源：本研究整理). (資料來源：本研究整理). − 53 −.
(66) 變冷媒流量(VRV)空調系統於日常節能指標 EAC 應用之研究(二). 圖 3-19. 風量計之擺設近觀圖. 圖 3-20. 風量計之擺設近觀圖. (資料來源：本研究整理). (資料來源：本研究整理). − 54 −.
(67) 第三章 本土氣候下之不同廠牌 VRV 空調系統室外機運轉性能曲線之建立及實驗印證. 圖 3-21. 風量計之擺設近觀圖. (資料來源：本研究整理). 3.1.3 電腦自動存取系統 本實驗需求得之重要參數—性能係數，需要各廠牌變冷媒流量 VRV 空調系統即時之耗電量。本實驗經由電腦自動存取系統（Data Acquisition System，簡稱 DAS）進行即時動態（Real Time On-line） 之資料存取，圖 3-22 為其電腦自動存取系統，該介面可顯示能源實 驗屋 202 與 203 之即時溫溼度、露點溫度、實功率、秏電累計甚至焓 值的變化以及室外之溫溼度等功能，其量測各廠牌變冷媒流量 VRV 空調系統之耗電量，以 A、C 一組，B、D 一組，以 5 天為一單位， 進行實驗數據擷取，持續進行 5 周，將其實驗數據進行統整與分析。. − 55 −.
(68) 變冷媒流量(VRV)空調系統於日常節能指標 EAC 應用之研究(二). 視當時實驗之需求，擷取所需要之數據，另外此電腦自動存取系統其 中之ㄧ項功能--歷史資料，可獲得極為精確之結果，以 5 分鐘一筆的 方式，配合當時之室外溫溼度、室內溫溼度、風量計之量測等，集合 這些數據，即可得到即時之性能係數、負載率(IPLV)以及特殊性能係 數等，並且製作成本計劃所需求的數據分布圖，本研究將於實驗結果 與討論做出探討。 圖 3-22. 電腦自動存取系統紀錄相關之數據. (資料來源：本研究整理). 另外，配合室外溫度之量測，以 5 分鐘一筆的方式，對其當時的 室外溫溼度進行量測，其室外溫溼度之數據擷取方式，亦經由電腦自 動存取系統進行即時動態之資料存取，圖 3-23 為室外溫溼度計之擺 設位置。 − 56 −.
(69) 第三章 本土氣候下之不同廠牌 VRV 空調系統室外機運轉性能曲線之建立及實驗印證. 圖 3-23. 室外溫溼度計之擺設位置. (資料來源：本研究整理). 空調系統之運轉性能與耗電特性受到外氣溫度之影響極大，尤其 在 VRV 系統中，估計佔整體耗電量 90 % 以上之室外機組更是如此。 因此，於本土氣候條件下，進行實際現場運轉量測，以記錄分析其耗 電量與冷凍能力之實際變化為進行本項實驗之不二法門。 將其得到之實驗數據，以 A、B、C、D 四種廠牌為單位，分別 計算出各廠牌變頻系統之性能係數(C.O.P)，此性能係數之建立，包含 的因素有風量、室外溫溼度、室內機出風口與回風口之溫溼度、耗電 量等等，利用這些數據，進行性能係數以及總部份負載(IPLV)之數據 運算(性能係數(COP)=冷卻能力(W)/冷卻消耗電功率(W))；由性能係 數的定義可以得知，性能係數越大，能源的效率就越高，電費就相對 的節省，在此 4 種不同廠牌之變頻系統運轉比較之下，以外氣溫度為 橫座標，性能係數、IPLV 為縱座標，做出 4 種廠牌之分佈圖。 − 57 −.
(70) 變冷媒流量(VRV)空調系統於日常節能指標 EAC 應用之研究(二). 第二節 A 廠牌 IPLV 實驗結果與分析 於進行 A 廠牌 IPLV 實驗結果分析前，首先進行 A、B、C、D 四 個廠牌之耗能歸零實驗，以獲得定頻冷氣之相關耗電量、出風口溫溼 度、及回風口溫溼度等等數據。再與 A、B、C、D 四個廠牌 VRV 變 頻系統進行對比分析。如此，可分別進行定頻系統冷氣之耗電量與 A、B、C、D 四個廠牌 VRV 變頻系統耗電量之對比，而印證 VRV 系 統較定頻系統省電之數量化分析。 如圖 3-24(a)所示，為 A 廠牌變頻系統與定頻系統 IPLV 之比較 圖；由圖形分析可以得知，在相同溫度的條件下，A 廠牌變頻系統其 IPLV 平均值約為 3.3，而定頻系統其 IPLV 平均值約為 2.7。故在相同 條件之下，A 廠牌變頻系統之 IPLV 較定頻系統為高，A 廠牌變頻系 統所損耗之電能亦較定頻系統為低，亦即較為省電。. 圖 3-24(a) A 廠牌變頻系統與定頻系統之 IPLV 比較圖. (資料來源：本研究整理). − 58 −.
(71) 第三章 本土氣候下之不同廠牌 VRV 空調系統室外機運轉性能曲線之建立及實驗印證. 如圖 3-24(b)所示，為 B 廠牌變頻系統與定頻系統 IPLV 之比較 圖；由圖形分析可以得知，在相同溫度的條件下，B 廠牌變頻系統其 IPLV 平均值約為 5.9，而定頻系統其 IPLV 平均值約為 4.8。故在相同 條件之下，B 廠牌變頻系統之 IPLV 較定頻系統為高，B 廠牌變頻系 統所損耗之電能亦較定頻系統為低，亦即較為省電。. 圖 3-24(b) B 廠牌變頻系統與定頻系統之 IPLV 比較圖. (資料來源：本研究整理). 如圖 3-24(c)所示，為 C 廠牌變頻系統與定頻系統 IPLV 之比較 圖；由圖形分析可以得知，在相同溫度的條件下，C 廠牌變頻系統其 IPLV 平均值約為 7，而定頻系統其 IPLV 平均值約為 6.2。故在相同 條件之下，C 廠牌變頻系統之 IPLV 較定頻系統為高，C 廠牌變頻系 統所損耗之電能亦較定頻系統為低，亦即較為省電。. − 59 −.
(72) 變冷媒流量(VRV)空調系統於日常節能指標 EAC 應用之研究(二). 圖 3-24(c) C 廠牌變頻系統與定頻系統之 IPLV 比較圖. (資料來源：本研究整理). 如圖 3-24(d)所示，為 D 廠牌變頻系統與定頻系統 IPLV 之比較 圖；由圖形分析可以得知，在相同溫度的條件下，D 廠牌變頻系統其 IPLV 平均值約為 6.2，而定頻系統其 IPLV 平均值約為 5.4。故在相同 條件之下，D 廠牌變頻系統之 IPLV 較定頻系統為高，D 廠牌變頻系 統所損耗之電能亦較定頻系統為低，亦即較為省電。. 圖 3-24(d) D 廠牌變頻系統與定頻系統之 IPLV 比較圖. (資料來源：本研究整理). − 60 −.
(73) 第三章 本土氣候下之不同廠牌 VRV 空調系統室外機運轉性能曲線之建立及實驗印證. 綜合以上四圖可得知，在相同的外氣溫度條件下，A、B、C、D 四廠牌之變頻系統其省能效果較同條件下之定頻系統為佳。. 另外圖 3-25 所示，則為 A 廠牌之變頻系統之 X-Y 分佈圖，由該 圖形顯示其外氣溫度範圍在 27°C～37°C，其性能係數集中在 2.8～3.7 之間。其影響性能係數之因素，為室內與室外溫溼度以及耗電量等。 而變頻系統於達到設定溫度時，即進行自動卸載的功能，而達到節省 耗電量之結果，且成為影響性能係數之主要因素。 圖 3-25. A 廠牌之外氣溫度與 COP 分布圖. (資料來源：本研究整理). A 廠牌之省能效應，取決於 IPLV 狀況，圖 3-26 為 A 廠牌之變頻 系統外氣溫度與 IPLV 之分布圖。由圖形顯示，溫度在一定範圍內， 其 IPLV 分佈區域，為 2.8～3.6 之間。與 IPLV 相關的數據為耗電量 與 COP，所以變頻系統的全載或者卸載，均會影響所求得之數據。 − 61 −.
(74) 變冷媒流量(VRV)空調系統於日常節能指標 EAC 應用之研究(二). 圖 3-26. A 廠牌之外氣溫度與 IPLV 分布圖. (資料來源：本研究整理). − 62 −.
(75) 第三章 本土氣候下之不同廠牌 VRV 空調系統室外機運轉性能曲線之建立及實驗印證. 第三節 B 廠牌 IPLV 實驗結果與分析 如圖 3-27 所示，為 B 廠牌之變頻系統之 X-Y 分佈圖，由該圖形 顯示其外氣溫度範圍在 27°C～37°C，其性能係數集中在 2.8～3.8 之 間。影響性能係數之因素，亦為室內與室外溫溼度以及耗電量等。. 圖 3-27. B 廠牌之外氣溫度與 COP 分布圖. (資料來源：本研究整理). B 廠牌之省能效應，取決於負載狀況，圖 3-28 為 B 廠牌之變頻 系統外氣溫度與 IPLV 之分布圖，由圖形顯示，溫度在一定範圍內， 其負載分佈區域，為 4.9～6.3 之間。. − 63 −.
(76) 變冷媒流量(VRV)空調系統於日常節能指標 EAC 應用之研究(二). 圖 3-28. B 廠牌之外氣溫度與 IPLV 分佈圖. (資料來源：本研究整理). − 64 −.
(77) 第三章 本土氣候下之不同廠牌 VRV 空調系統室外機運轉性能曲線之建立及實驗印證. 第四節 C 廠牌 IPLV 實驗結果與分析 如圖 3-29 所示，為 C 廠牌之變頻系統之 X-Y 分佈圖，由該圖形 顯示其外氣溫度範圍在 27°C～37°C，其性能係數集中在 2.7～3.6 之 間。影響性能係數之因素，亦為室內與室外溫溼度以及耗電量等。. 圖 3-29 C 廠牌之外氣溫度與 COP 分布圖. (資料來源：本研究整理). C 廠牌之省能效應，取決於 IPLV 狀況，圖 3-30 為 C 廠牌之變頻 系統外氣溫度與 IPLV 之分布圖，由圖形顯示，溫度在一定範圍內， 其 IPLV 分佈區域，為 5.5～6.5 之間。. − 65 −.
(78) 變冷媒流量(VRV)空調系統於日常節能指標 EAC 應用之研究(二). 圖 3-30. C 廠牌之變頻系統外氣溫度與 IPLV 之分布圖. (資料來源：本研究整理). − 66 −.
(79) 第三章 本土氣候下之不同廠牌 VRV 空調系統室外機運轉性能曲線之建立及實驗印證. 第五節 D 廠牌 IPLV 實驗結果與分析 如圖 3-31 所示，為 D 廠牌之變頻系統之 X-Y 分佈圖，由該圖形 顯示其外氣溫度範圍在 27°C～37°C，其性能係數集中在 2.8～3.6 之 間。影響性能係數之因素，亦為室內與室外溫溼度以及耗電量等。. 圖 3-31 D 廠牌之外氣溫度與 COP 分布圖. (資料來源：本研究整理). D 廠牌之省能效應，取決於 IPLV 狀況，圖 3-32 為 D 廠牌之變頻 系統外氣溫度與 IPLV 之分布圖，由圖形顯示，溫度在一定範圍內， 其 IPLV 分佈區域，為 6.4～7.3 之間。. − 67 −.
(80) 變冷媒流量(VRV)空調系統於日常節能指標 EAC 應用之研究(二). 圖 3-32. D 廠牌之外氣溫度與 IPLV 分布圖. (資料來源：本研究整理). − 68 −.
(81) 第三章 本土氣候下之不同廠牌 VRV 空調系統室外機運轉性能曲線之建立及實驗印證. 第六節 各廠牌 IPLV 與 COP 性能效率曲線實驗結果模式化 及比對分析 在完成各廠牌之 COP 性能效率曲線及 IPLV 曲線後，做成以 IPLV 為橫座標，COP 性能係數為縱座標之相關曲線圖。此分佈圖與特殊 節能效率有關，如圖 3-33 所示；此圖顯示，各廠牌之 COP 性能係數 在 2.7～3.8 之間，其 IPLV 亦維持在運轉效率最佳區域，而達到最佳 化。. − 69 −.
(82) 變冷媒流量(VRV)空調系統於日常節能指標 EAC 應用之研究(二). 圖 3-33. 表示各廠牌之性能達到最佳化之圖示. (資料來源：本研究整理). − 70 −.
(83) 第四章 IPLV 實驗模式與電腦模擬結果之比對分析. 第四章 IPLV 實驗模式與電腦模擬結果之比對分析 由於特殊節能效果(α4)的良劣，主要取決於其系統本身於部份負 載 情 況 下 之 運 轉 性 能 。 本 研 究 藉 由 選 擇 美 國 ARI Standard 550/590-1998 所定之總部份負載(Integral Part Load Value, IPLV)除以 主機性能係數(COP)做為系統特性參數。 本研究選擇以 IPLV 作為預測 α4 值的原因乃是此評估方式將冷氣 效能分別於 100 %、75 %、50 %、25 %時作評估，其 IPLV 之測定為: IPLV = 0.01A + 0.42B + 0.45C + 0.12D A = 100 %製冷能力時之 COP B = 75 %製冷能力時之 COP C = 50 %製冷能力時之 COP D = 25 %製冷能力時之 COP. 藉由輸入的氣冷式空氣入口乾球溫度所計算出各系統的 IPLV 值，各廠牌之 IPLV/COP 值與各系統的 α4 值之關係圖如圖 4-1。. − 71 −.
(84) 變冷媒流量(VRV)空調系統於日常節能指標 EAC 應用之研究(二). α4 = -0.3184 + 0.3412×IPLV/COP. R2 = 0.86. 圖 4-1 各廠牌實驗數據歸納後得到之結果. (資料來源：本研究整理). α4 = -0.3452 + 0.3523×IPLV/COP. R2 = 0.88. 圖 4-2 先期計畫電腦模擬之 α4 與 IPLV/COP 值之關係. (資料來源：本研究整理). − 72 −.
(85) 第四章 IPLV 實驗模式與電腦模擬結果之比對分析. 圖 4-1 及圖 4-2 為 IPLV/COP 之線性迴歸分析圖。圖 4-1 為各廠 牌實驗數據歸納後得到之結果。圖 4-2 為先期計畫電腦模擬之結果。 此兩圖所代表之意義為各廠牌之 VRV 變頻空調系統分佈在此 X-Y 分 佈圖呈現良好之線性關係。亦即此 4 廠牌之變頻冷氣所測得之 IPLV/COP 與 α4 的比值，經歸納結果 R2 介於 0.86，與模擬結果之 R2 介於 0.88 極為相符，不準度在 3 %以下。充分印證了先期電腦模擬結 果之準確性！同時，二者 R2 皆介於 0.86 至 0.88 之間，相當趨近於 1.0， 亦顯示出不論實驗結果或電腦模擬結果二者之迴歸分析皆具備了良 好之準確度，獲得優良的成果。 此結果修正完成之 EAC 計算公式，將可良好的適用於我國綠建 築評估體系中。對於 VRV 系統之普及應用與相關產業之帶動及綠建 築之推動皆產生極為具體的貢獻，且具深遠的影響。. − 73 −.
(86) 變冷媒流量(VRV)空調系統於日常節能指標 EAC 應用之研究(二). − 74 −.
(87) 第五章 結論與建議. 第五章 結論與建議 第一節 結論 1. 節能實驗屋的規劃與完成 本實驗以內政部建築研究所性能實驗中心音響實驗室上層之實 驗空間進行規劃建築物全尺度省能實驗之比對空間，詳見圖 5-1 所 示。為了建立完全相同的比對條件，本實驗屋於規劃時，針對其室內 隔間之尺寸大小，及其使用之材質，經過修改使完全相同。並於外部 設置必要之假樑柱，以便產生完全相同之日照及陰影，而使外部測試 條件也完全相同。本節能實驗屋的建立，已全部完成，圖 5-1 為其外 觀圖。 本節能實驗屋的建立，深具代表性，經本計畫之實驗規劃及歸零 比對實驗後，已充分印證其良好之耗能準確性，二者之相對誤差皆控 制在 1% 以內，為工程上可接受之裕度。將可做為未來相關建築物省 能策略比對分析之全尺度實驗場所，且為在本土氣候條件下實際進行 之本土化數據，可充分作為我國相關建築節能法規之主要參考依據， 其影響極為深遠。. − 75 −.
(88) 變冷媒流量(VRV)空調系統於日常節能指標 EAC 應用之研究(二). 圖 5-1 節能實驗屋之完成外觀圖. (資料來源：本研究整理). 2. 本土氣候下之不同廠牌 VRV 空調系統室外機運轉性能曲線 （IPLV Curve）之建立與全尺度實驗印證 性能係數、負載率、以及特殊節能係數等，均為 VRV 變頻系統 性能之重要參考指標；本計畫之進行，已量測 VRV 空調系統於不同 負載狀況下運轉之詳細數據。包含：室內與室外之溫溼度，以及各廠 牌 VRV 變頻空調系統之 COP 性能係數、IPLV、與特殊性能係數 α4 等，建立了綠建築日常節能指標 EAC 之實際運用修正公式之最重要 本土化數據與重要參考依據。此數據為我國首度進行全尺度對比實驗 所獲得，深具意義。 各廠牌之 COP 性能係數介於 2.7～3.8 之間，其 IPLV 曲線亦維持 − 76 −.
(89) 第五章 結論與建議. 在運轉效率最佳區域，而達到最佳化。. − 77 −.
(90) 變冷媒流量(VRV)空調系統於日常節能指標 EAC 應用之研究(二). 3. 實驗數據之整理與模式化及印證 VRV 空調系統於部份負載狀況下 之省能效果 本實驗之進行，最首要為實驗數據之取得與整理，並且使之模式 化。同時，藉由迴歸曲線之方式（Curve-fitting）來選取影響最顯著 的因子，以進行實驗模式化（Experimental Modeling） ，以利比對分析 進行。本實驗已完成 4 種不同廠牌 VRV 空調系統之 IPLV 實驗模式迴 歸曲線，同時印證了 VRV 空調系統於部份負載狀況下之省能效果， 亦為國內首度系統化之進行，獲得良好的成果。 經詳細比對市面上常用之 VRV 空調系統廠牌之實驗結果顯示， 其 4 條之個別 IPLV 曲線，可再以通則化（Normalize）而獲得一條更 通則化之 IPLV 曲線，亦即： α4 = -0.3184 + 0.3412×IPLV/COP. R2 = 0.86. 此 IPLV 曲線顯示出良好之通則性，也充分涵蓋了國內目前 VRV 系統之市場主流與趨勢。. 4. 本期實驗模式已充分驗證先期模擬結果 於第一期 VRV 計畫中，已完成以 DOE 2.1 進行之 3,000 餘次電 腦模擬結果，並歸納成為具體可行之綠建築相關 EAC 計算式。本期 計畫已藉由此次大量於本土氣候條件下之運轉數據，進行電腦模擬與 實驗結果之比對驗證分析。由不同廠牌、不同 IPLV 曲線之省能效率 − 78 −.
(91) 第五章 結論與建議. 之差異分析。其結果顯示，二者之 R2 值皆介於 0.86 至 0.88 之間，相 當趨近於 1.0，具良好的精確度，且二者之相互比對結果，誤差率在 3% 以下，具充分之精確度。對於未來 EAC 計算式之精確度，經由 本次全尺度實驗之進行，已獲得完全之驗證。 換言之，α4 = -0.3452 + 0.3523×IPLV/COP, R2 = 0.88，此公式已充 分顯示所使用 DOE 2.1 電腦 3,000 餘次模擬結果之準確性，後續可再 予進行更廣泛之工程推估，極具應用潛力。. 5. 綠建築日常節能指標 EAC 之 VRV 公式係數之修正與定案 本年度計畫對於先期計畫之 EAC 計算公式提出完整而精確之修 正建議。且由於為在本土氣候條件下進行之實驗模式，因此精確度將 可高達 90 % 以上，此為縱深上之優勢。另一方面，由於納入了各種 市場上主要之不同廠牌進行比對分析，因此，所取樣之普遍性可獲得 良好之代表性，此為廣度上之優勢。此二項因素，對於未來綠建築日 常節能指標 EAC 之 VRV 公式係數之應用，提供良好的基礎。 總結而言，VRV 空調系統於進行 EAC 日常節能指標之計算時， 可應用如下之方式進行：. − 79 −.
(92) 變冷媒流量(VRV)空調系統於日常節能指標 EAC 應用之研究(二). HSC =. ACsc ≦1.35 ACs. EAC = [0.9×OSF× ∑. (5-1). (HCi × COPci ). ∑ (HCi × COP ). ×(1-α4)+0.1Rf]×Rm≦0.8. (5-2). pi. PEAKi =a+b× ACsc = ACs＝. ΣAi × Ki × ηi +c×ΣGi Aen. AFc ΣPEAKi × AFi/3.52. (5-3) (5-4). AFc. (5-5). ΣHCi. α4 = -0.3452 + 0.3523×IPLV/COP. (5-6). IPLV = 0.01A + 0.42B + 0.45C + 0.12D. (5-7). 經由此評估方式，除了可充分顯現 VRV 變頻空調相較於一般定 頻式空調系統更為省能之事實外，同時亦可藉由各種不同廠牌 VRV 空調系統之 IPLV 性能曲線而分辦出相互間性能之良劣，而給予不同 之評等。此點對於綠建築推動方案之推廣應用，可做出具體的貢獻。. − 80 −.
(93) 第五章 結論與建議. 第二節 建議事項 本研究計畫在第一期、第二期中，針對VRV系統應用於綠建築日 常節能指標EAC，已提出初步之修正計算公式，並經過全尺度之比對 實驗印證，使更符合工程應用需求。 然 而 於 計 算 過 程 中 ， 對 於 IPLV 曲 線 之 建 立 仍 依 循 美 國 ARI 550/590 規範之標準，採取其於 100 %、75 %、50 %、及 25 % 負載 時之權重係數為之。事實上，由於北美地區之大陸型氣候迥異於台灣 之濕熱型亞熱帶氣候，因此空調系統運轉於不同負載比例之權重係數 有相當顯著之差異性。若全盤採用美國之標準，將產生若干程度之誤 差，亟需進一步修正。 後續研究可藉由內政部建築研究所位於台南之性能實驗中心，於 本土實際氣象條件下，進行VRV系統之長期運轉與全尺度實驗印證。 經由系統化而長期的運轉數據之擷取，以記錄其於不同氣象條件下之 不同空調負載比率與相對應之系統耗電量。再予以歸納成為本土化之 上述ARI權重係數，而完成整體VRV系統精確可行之EAC計算公式， 做出具體貢獻。. − 81 −.
(94) 變冷媒流量(VRV)空調系統於日常節能指標 EAC 應用之研究(二). 參 考 文 獻. 1. 內政部建築研究所，“玻璃帷幕牆對建築空調耗能影響之研究”。 2. 內政部建築研究所，“變冷煤量(VRV)空調系統於日常節能指標 EAC 應用之研究”。 3. 內政部建築研究所，“玻璃帷幕牆建築室內舒適性改善之研究”。 4. American Society of Heating, refrigerating and Air-Conditioning Engineers, Inc., “ASHRAE Handbook FUNDAMENTALS”, 2001. 5. 黃瑞隆、陸紀文、黃建民、謝文健、和謝建新，“空調工程與設計− 含供暖與通風”，民國 92 年。 6. 內政部建築研究所，“綠建築解說與評估手冊”，2005 年。 7. 林憲德，“建築節約能源設計技術規範與實例”，2003 年。. − 82 −.
(95) − 83 −.
(96) 變冷媒流量(VRV)空調系統於日常節能指標 EAC 應用之研究(二). 期中簡報審查會議記錄及處理情形 研究計畫：變冷媒量(VRV)空調系統於日常節能指標 EAC 應用之研究(二)運轉性 能之全尺度實驗印證與比對分析 會議日期：95 年 7 月 25 日 專家學者審查意見與建議. 意見回覆及處理情形. 王主任文伯 1.1. 本案選取 2 間實驗屋並將其改裝成相似之 物理環境，以供歸零實驗進行，全尺度實驗 嚴謹度之考量值得肯定。. 敬悉. 1.2. 本次其中報告已針對兩實驗屋之物理狀況 做一詳細比較，惟對影響耗電最大之空調主 機性能規格並加以說明，僅由實驗結果得知 兩實驗屋相差 2kWh，故建議期末報告時應 將機械性能規格一併說明。. 遵示辦理. 本案研究結果將可對 VRV 變頻式空調系統 1.3. 之節能數據提出具體貢獻，建議應長期持續 進行，已收集更多元化資料並加以推廣。. 遵示辦理. 楊組長秉純 2.1. 變頻式空調乃未來趨勢，本案系統性的實測 將使未來實務推廣有極佳之根據。. 敬悉. 2.2. 目前經濟部能源局正準備推動變頻式空調 機之 SEER 標準，希望本案實驗方向亦能與 能源局之規劃相呼應。. 遵示辦理. 2.3. 未來實驗進行時是否有考慮納入實際之室 內空調負載變化，以使實驗結果較趨近實際 應用情形。. 遵示辦理. 台灣區冷凍空調工程工業同業公會蔡代表火旺 3.1. 全尺度實驗時建議將室外機安裝位置、室外 條件等亦納入研究變因考量。. 遵示辦理. 3.2. 另建議是否可針對一般家用型變頻分離式 冷氣普遍無外氣換氣設計之問題，進行是否 會影響使用人健康之研究，以供主管機關及 消費者參考及重視。. 敬悉. − 84 −.
(97) 本所 王國防訓儲研究員佑萱. 4.1. 本案改裝建置之節能實驗屋設有能源監控 系統已進行實驗數據之即時動態紀錄，所得 歸零及 VRV 空調系統全尺度實驗之本土化 數據相當寶貴，請執行單位應將相關監控系 統歷史資料之電子檔案定期備份，並送本所 存查，俾利日後查詢與運用。. 遵示辦理. 陳組長瑞鈴. 5.1. 節能實驗屋之建立，除了可作為本案 VRV 空調系統運轉性能全尺度實驗印證外，未來 亦可規劃屋頂隔熱、玻璃隔熱、室內照明節 能等相關實驗，值得肯定。. 敬悉. 5.2. 室外主機安裝位置確實會影響空調效能，甚 至會對整體建築外觀會產生變化，請執行單 位規劃後續研究。. 敬悉. 5.3. 有關變頻式冷氣室內機換氣量可能不足問 題，請執行單位補充說明。. 遵示辦理. 何所長明錦. 6.1. 依據國外相關文獻得知變頻式冷氣或冰箱 具有高效率、省能等特性；但部份業者表示 對其耐用年限及使用一段時間後，效率退化 等課題尚有疑慮，請執行單位納入後續將研 究考量。. − 85 −. 遵示辦理.
(98) 變冷媒流量(VRV)空調系統於日常節能指標 EAC 應用之研究(二). 期 中 會 議 記 錄. − 86 −.
(99) 內政部建築研究所. 函. 機關地址：台北縣新店市北新路3段200號13樓 承辦單位：內政部建築研究所 聯絡人：王佑萱 聯絡電話：(02)89127890轉275 傳真電話：(02)89127832 電子信箱：[email protected]. 受文者：楊教授冠雄 發文日期：中華民國95年8月1號 發文字號：建研環字號第0950004394 速別：普通 密等及解密條件或保密期限：無 附件：會議紀錄乙份. 主旨：檢送本所「VRV空調於日常節能指標EAC應用之研究(二)-運轉性能之全 尺度實驗印證與比對分析」、「台灣太陽能設計用標準日設量與相關檢測 規範之研究」、及「建築節能法令之建材熱傳與光學性能標準之研究」等 3案期中審查會議紀錄乙份如附，請 查照。 正本：經濟部能源局、經濟部標準檢驗局、內政部營建署、中華民國建築師公會全聯會、 台灣區冷凍空調工程工業同業公會、王主任柏文、王主任錫福、林教授憲德、 周教授鼎金、胡副所長耀祖、陳教授寒濤、鄭教授政利、本所何所長明錦、葉 副所長世文、李主任秘書玉生、毛組長犖、陳組長建忠、葉組長祥海、陳組長 瑞玲 副本：楊教授冠雄、陳教授建富、歐助理教授文生、李助理教授訓谷、本所環境控制祖、 性能實驗群、羅副研究員時麒、蔡助理研究員介峰、王國防訓儲研究員佑萱(均 含附件). − 87 −.
(100) 變冷媒流量(VRV)空調系統於日常節能指標 EAC 應用之研究(二). 五、主席致詞：(略) 六、承辦單位報告：(略) 七、研究計畫簡報：(略) 八、出(列)席人員發言要點：. (一)「變冷媒量(VRV)空調系統於日常節能指標 EAC 應用之研究(二) 運轉性能之全尺度實驗印證與比對分析」案 王主任文伯 1. 本案選取 2 間實驗屋並將其改裝成相似之物理環境，以供歸零 實驗進行，全尺度實驗嚴謹度之考量值得肯定。 2. 本次其中報告已針對兩實驗屋之物理狀況做一詳細比較，惟對 影響耗電最大之空調主機性能規格並加以說明，僅由實驗結果 得知兩實驗屋相差 2 kWh，故建議期末報告時應將機械性能規 格一併說明。 3. 本案研究結果將可對 VRV 變頻式空調系統之節能數據提出 具體貢獻，建議應長期持續進行，已收集更多元化資料並加以 推廣。 楊組長秉純 1. 變頻式空調乃未來趨勢，本案系統性的實測將使未來實務推廣 有極佳之根據。 2. 目前經濟部能源局正準備推動變頻式空調機之 SEER 標準， 希望本案實驗方向亦能與能源局之規劃相呼應。 3. 未來實驗進行時是否有考慮納入實際之室內空調負載變化，以 使實驗結果叫屈近實際應用情形。. − 88 −.
