摻鐿釔鋁石榴石自鎖模雷射
Yb:YAG Self-mode-locked Laser
學 生：黃國維
指導教授：蘇冠暐 教授
摻鐿釔鋁石榴石自鎖模雷射
Yb:YAG Self-mode-locked Laser
學 生：黃國維 Student：Guo-Wei Huang
指導教授：蘇冠暐 Advisor：Kuan-Wei Su
國 立 交 通 大 學
電 子 物 理 研 究 所
碩 士 論 文
A ThesisSubmitted to Institute of Electrophysics College of science
National Chiao Tung University in partial Fulfillment of the Requirements
for the Degree of Master of Science
in Electrophysics
July 2012
Hsinchu, Taiwan, Republic of China
I
摻鐿釔鋁石榴石自鎖模雷射
學生：黃國維 指導教授：蘇冠暐 教授
國立交通大學電子物理所碩士班
摘要
高重複率的脈衝雷射在工業、通訊與學術研究方面均有很廣泛的
應用，因此本論文使用 Yb:YAG 當作增益介質，搭配自鎖模方法來
創造高重複率的脈衝雷射。我們利用不同摻雜濃度的 Yb:YAG 以及
不同的共振腔設計來研究自鎖模雷射其輸出表現，在實驗中發現其脈
衝重複率可以達到 600GHz，這是由於增益介質表面有鍍膜，會形成
『標準具效應』來達成諧波鎖模。實驗中使用鑽石散熱片來減少熱效
應以提昇雷射功率。另外我們也在實驗中觀察到在不同時間尺度下，
雷射總共會有四層不同的波動變化，最外層及第三層波動為偏振態競
爭所造成，第二層波動為張弛振盪，而最內層波動為鎖模脈衝。
II
Yb:YAG Self-mode-locked Laser
Student：Guo-Wei Huang Advisor：Kuan-Wei Su
Institute of Electrophysics
National Chiao Tung University
ABSTRACT
Pulsed lasers with higher repetition rates have extensive application in industry, communication, academic research. In this thesis, we use Yb:YAG as a gain medium with self-mode-locked method to create a high repetition rate pulsed laser. We use different doping concentrations of Yb:YAG and different cavity design to study the performance of self-mode-locked laser output. In the experiment, the pulse repetition rate up to 600GHz. The gain medium is coated to form a cavity mirror and to play an etalon for achieving harmonic mode-locking. A diamond heat spreader is employed to reduce the thermal effects for power scale-up. In addition, we also observed in the experiment, the Yb:YAG self-mode-locked laser will have four layers fluctuations under different time scales. The outermost and the third layer caused by the polarization competition, the second layer for relaxation oscillation, while the innermost layer of the mode-locked pulse.
III
誌 謝
碩班的兩年生活很快就過去了，在這兩年裡面我學到很多做實驗的技巧與做 研究的態度，首先要感謝我的指導教授蘇冠暐老師的細心指導，與老大的討論總 是可以順利的引導我至正確的方向。另外也要感謝陳永富老師的教誨，在老師身 上不只學到許多知識，在人生哲理方面也得到許多新的想法。特別要感謝莊威哲 學長的細心指導，帶我從頭學起，直到能獨立負責實驗。 另外也要感謝實驗室的成員們：梁興弛、黃依萍、余彥廷、陳毅帆、黃郁仁、 林毓捷、李易純、江柏毅、陳建至、曾映舜、董容辰、陳威霖、許凱勝、唐政猷、 段必輝、卓俊佑、Eric 等人在實驗上的幫助與生活上的陪伴。最後感謝我的父母 與家人以及我的朋友們，因為有你們的支持與鼓勵，我才能如此順利的完成學 業。IV
目 錄
中文摘要………Ⅰ ABSTRACT……… Ⅱ 誌謝………Ⅲ 目錄………Ⅳ 表目錄………Ⅵ 圖目錄………Ⅶ 第一章 序言………1 1-1 研究動機……….1 1-2 本論文架構……….2 References………3 第二章 鎖模雷射理論介紹與超短脈衝量測技術………6 2-1 鎖模雷射原理………6 2-2 鎖模雷射之介紹與發展………..11 2-2-1 主動式鎖模雷射………11 2-2-2 被動式鎖模雷射………..14 2-2-3 自發性鎖模雷射………..16 2-3 超短脈衝量測技術………..19 References………26 第三章 摻鐿釔鋁石榴石自鎖模雷射之熱效應探討………28 3-1 準三階雷射與摻鐿釔鋁石榴石晶體之雷射特性……….28 3-2 鑽石散熱片對雷射熱效應之改善……….31 3-3 實驗架構介紹……….33 3-4 實驗結果與討論………..35 References………..39V 第四章 摻鐿釔鋁石榴石自鎖模雷射之偏振態動態分析及鎖模穩定性研究…..41 4-1 雷射中不同雷射偏振態與其時間動態之關聯………41 4-2 摻鐿釔鋁石榴石自鎖模雷射中不同偏振態之動態分析及鎖模穩定性研 究………..43 References………..49 第五章 晶體摻雜濃度與腔體設計對於摻鐿釔鋁石榴石自鎖模雷射之影響….51 5-1 晶體摻雜濃度對摻鐿釔鋁石榴石自鎖模雷射影響之比較研究………51 5-2 雷射中之簡併共振腔……….66 5-3 簡併共振腔對於摻鐿釔鋁石榴石自鎖模雷射之影響探討:平平腔與平凹 腔之區別……….69 第六章 總結與未來研究方向……….91
VI
表目錄
表 2.1 不同脈衝形狀其自相關函數與反卷積係數………25 表 3.1 材料特性………33 表 4.1 不同相對角度之相位變化………45 表 5.1 11 at. % Yb:YAG 自鎖模雷射實驗數據整理表………..65 表 5.2 24 at. % Yb:YAG 自鎖模雷射實驗數據整理表………..65 表 5.3 11 at. % Yb:YAG 平凹腔實驗數據整理………..80 表 5.4 24 at. % Yb:YAG 平凹腔實驗數據整理………...88 表 5.5 11 at. % Yb:YAG，不同重複率之理論光程腔長……….89 表 5.6 24 at. % Yb:YAG，不同重複率之理論光程腔長……….89VII
圖目錄
圖 2.1 非鎖模雷射，各個模態間的振幅圖(a)及相位圖(b)，振幅與相位均是隨 機分佈，(c)輸出的雷射強度圖……….………..…..7 圖 2.2 理想的鎖模雷射，各個模態間的振幅圖(a)及相位圖(b)，振幅為高斯分 佈，初始相位均為零，(c)輸出的雷射強度圖………..………….8 圖 2.3 鎖模雷射輸出強度對時間作圖，縱模數分別為N=3, 5, 7……….10 圖 2.4 振幅調制鎖模………..12 圖 2.5 頻率調制鎖模………..14 圖 2.6 飽和吸收體的非線性穿透率對歸一化光通量作圖，橫軸為對飽和吸收體 之飽和通量做歸一化………15 圖 2.7 附加脈衝鎖模實驗架構圖...……….17 圖 2.8 克爾透鏡鎖模機制示意圖………..18 圖 2.9 邁克爾遜干涉儀測量電場自相關函數裝置示意圖………..19 圖 2.10 對延遲時間 之干涉儀的時間平均輸出功率 Pout ……….21 圖 2.11 共線式二倍頻產生裝置示意圖………..23 圖 2.12 非共線式二倍頻產生裝置示意圖……….24 圖 3.1 簡化的四能階雷射能階示意圖………..30 圖 3.2 Yb:YAG 之能階圖………..30 圖 3.3 Yb:YAG 在溫度為 300K 時吸收與輻射頻譜圖………31 圖 3.4 薄盤雷射(thin-disk laser)晶體變形示意圖……….32圖 3.5 夾緊式圓盤雷射(clamped disk laser)裝置圖………..32
圖 3.6 實驗架構示意圖，散熱片擺在增益介質前方………34
圖 3.7 實驗架構示意圖，散熱片擺在增益介質後方……….35
圖 3.8 雷射輸出功率對增益介質吸收功率作圖……….36
VIII 圖 3.10 case2，使用散熱片(擺腔外)的輸出光譜圖………..37 圖 3.11 case1，沒有使用散熱片的的脈衝波形圖………..38 圖 3.12 case2，使用散熱片(擺腔外)的脈衝波形圖……….38 圖 4.1 Nd：YAG 雷射輸出強度之時間演化(a)無區分偏振(b)選擇垂直偏振(c) 選擇水平偏振……….42 圖 4.2 實驗架構圖，腔長固定為 5mm………43 圖 4.3 激發功率 5.3W， 90 ，圖(a)、(b)、(c)為使用示波器所觀測到之偏振 態動態變化，為前三層；圖(d)為光譜分析儀所量測到之鎖模脈衝，為 最內層………44 圖 4.4 激發功率 5.3W，功率最佳化時，PBS1與 PBS2相對角度由 0°轉至 90°， 前三層的動態變化………46 圖 4.5 雷射為不同偏振態下之輸出功率比較………..47 圖 4.6 激發功率 5.3W，雷射輸出為水平線偏振時………47 圖 4.7 激發功率 5.3W，雷射輸出為垂直線偏振時………48 圖 4.8 不同激發功率其波動之重複率………..48 圖 5.1 實驗架構圖………52 圖 5.2 不同濃度 Yb:YAG 其輸出功率比較………..52 圖 5.3 鎖模脈衝其一階自相關函數曲線與二階自相關函數曲線，此為利用 24 at. % Yb:YAG 且光程腔長為 5.25mm………54 圖 5.4 11 at. % Yb:YAG 諧波鎖模脈衝之二階自相關函數曲線，光程腔長分別 為 5.47mm、6.54mm、6.91mm，重複率分別為 80.88GHz、160.2GHz、 240GHz……….55 圖 5.5 11 at. % Yb:YAG 諧波鎖模脈衝之二階自相關函數曲線，光程腔長分別 為 5.47mm、6.54mm、6.91mm，其脈衝半高寬分別為 2.17ps、0.57ps、 0.63ps……….56
IX 圖 5.6 11 at. % Yb:YAG 諧波鎖模脈衝之一階自相關函數曲線，光程腔長分別 為 5.47mm、6.54mm、6.91mm………...58 圖 5.7 11 at. % Yb:YAG 諧波鎖模，光程腔長分別為 5.47mm、6.54mm、6.91mm 之光譜圖，其縱模間隔分別為 0.292nm、0.59nm、0.876nm………..59 圖 5.8 24 at. % Yb:YAG 諧波鎖模脈衝之二階自相關函數曲線，光程腔長分別 為 7.10mm、6.60mm、4.39mm，重複率分別為 149.4 GHz、300.2 GHz、 448.9GHz………60 圖 5.9 24 at. % Yb:YAG 諧波鎖模脈衝之二階自相關函數曲線，光程腔長分別 為 7.10mm、6.60mm、4.39mm，其脈衝半高寬分別為 1.00ps、0.76ps、 0 . 6 7 p s … … … 6 1 圖 5.10 24 at. % Yb:YAG 諧波鎖模脈衝之一階自相關函數曲線，光程腔長分別 為 7.10mm、6.60mm、4.39mm………..62 圖 5.11 24 at. % Yb:YAG 諧波鎖模，光程腔長分別為 7.10mm、6.60mm、4.39mm 之光譜圖，其縱模間隔分別為 0.548nm、1.098nm、1.643nm……….63 圖 5.12 厄米高斯光束的光學共振腔………67 圖 5.13 共振腔之簡併頻率……….68 圖 5.14 實驗架構圖 (a)平行平面腔 (b)平凹腔……….70 圖 5.15 吸收激發功率為 4.81W，平均輸出功率對光程腔長圖(11 at. % Yb:YAG 平行平面腔)………71 圖 5.16 吸收激發功率為 4.81W，平均輸出功率對光程腔長圖(11 at. % Yb:YAG 平凹腔)……….71 圖 5.17 11 at. % Yb:YAG 平凹腔允許穩定單脈衝腔長示意圖………73 圖 5.18 光程腔長 54mm 之脈衝特性圖，(a)與(b)為二階自相關函數曲線，(c)為 一階自相關函數曲線，(d)為光譜圖………74 圖 5.19 光程腔長 94.31mm 之脈衝特性圖，(a)與(b)為二階自相關函數曲線，(c)
X 為一階自相關函數曲線，(d)為光譜圖………75 圖 5.20 光程腔長 135.31mm 之脈衝特性圖，(a)與(b)為二階自相關函數曲線，(c) 為一階自相關函數曲線，(d)為光譜圖………76 圖 5.21 光程腔長 155.4mm 之脈衝特性圖，(a)與(b)為二階自相關函數曲線，(c) 為一階自相關函數曲線，(d)為光譜圖………77 圖 5.22 光程腔長 161.37mm 之脈衝特性圖，(a)與(b)為二階自相關函數曲線，(c) 為一階自相關函數曲線，(d)為光譜圖………78 圖 5.23 光程腔長 194.61mm 之脈衝特性圖，(a)與(b)為二階自相關函數曲線，(c) 為一階自相關函數曲線，(d)為光譜圖圖………79 圖 5.24 吸收激發功率為 1.66W ，平均輸出功率對光程腔長圖 (24 at. % Y b : Y A G ) … … … . . 8 1 圖 5.25 24 at. % Yb:YAG 平凹腔諧波鎖模脈衝之二階自相關函數曲線，光程腔 長分別為 8.95mm、8.55mm、6.75mm、5.23mm，重複率分別為 152.88GHz、 301.61GHz、450.74GHz、602.01GHz………..82 圖 5.26 24 at. % Yb:YAG 平凹腔諧波鎖模脈衝之二階自相關函數曲線，光程腔 長分別為 8.95mm、8.55mm、6.75mm、5.23mm，其脈衝半高寬分別為 1.669ps、0.798ps、0.562ps、0.552ps………83 圖 5.27 24 at. % Yb:YAG 平凹腔諧波鎖模脈衝之一階自相關函數曲線，光程腔 長分別為 8.95mm、8.55mm、6.75mm、5.23mm………84 圖 5.28 24 at. % Yb:YAG 平凹腔諧波鎖模脈衝，光程腔長分別為 8.95mm、 8.55mm、6.75mm、5.23mm 之光譜圖，其縱模間隔分別為 0.557nm、 1.104nm、1.641nm、2.191nm………85 圖 5.29 吸收激發功率為 1.66W，24% Yb:YAG 平平腔架構，重複率對光程腔長 圖，色塊區域代表允許存在穩定脈衝之腔長………87 圖 5.30 吸收激發功率為 1.66W，24% Yb:YAG 平凹腔架構，重複率對光程腔長
XI
圖，色塊區域代表允許存在穩定脈衝之腔長………87
1
第一章 序言
1-1 研究動機
過去 20 多年來由於飛秒鎖模固態雷射的發展，脈衝的重複率也越來越快， 對於重複率達 10GHz 以上的脈衝可以有許多的應用，例如光學採樣(optical sampling)[1] 、光的任意波型產生(optical arbitrary waveform generation)[2]、量子 通信(quantum communication)[3]、光子交換(photonic switching)[4]。而實現高重 複率的脈衝方法有許多種，例如諧波鎖模光纖雷射(harmonically mode-locked fiber lasers )[5,6]，量子井法布里-珀羅雷射(quantum-well Fabry-Perot laser )[7]，被 動 式 諧 波 鎖 模 垂 直 外 腔 面 射 型 雷 射 (passively harmonically mode-locked vertical-external-cavity surface-emitting lasers)[8,9]，被動式鎖模固態雷射(passively mode-locked solid-state lasers)[10,11]。
在固態雷射增益介質之中，二極體激發式摻鐿(ytterbium, Yb)雷射對於小型高 效率的飛秒光源而言，已經被認定為優秀的系統，因為摻鐿物質有較小的量子缺 陷與較高的量子效率。最近摻鐿增益介質已被證實可以用來做克爾透鏡鎖模，包 括 Yb:KY(WO4)2 [12]，Yb:YVO4 [13]，Yb:Y2O3 [14]，以及 Yb:YAG [15]晶體，
但是到目前為止，在摻鐿克爾透鏡鎖模雷射的脈衝重複率還沒有超過 1 GHz。又 最新研究發現，在許多端面激發(end pumped)固態雷射或是半導體雷射中，可以 觀察到自鎖模現象[16,17]，據推測這些自鎖模的物理機制與克爾透鏡以及熱透鏡 有關[14-18]，這些實驗奠定了發展超高重複率鎖模雷射的基礎。 因此在本論文之中，我們用 Yb:YAG 搭配自鎖模來實現高重複率的脈衝雷射， 但是因為 Yb:YAG 有嚴重的熱問題，所以我們試著利用鑽石散熱片來幫助散熱； 在實驗中，我們使用不同濃度的晶體來觀察鎖模的效果，也有搭配不同的共振腔 結構來觀察鎖模效果。
2
1-2 本論文架構
本論文的第一章首先敘述研究動機與論文架構。第二章是介紹鎖模的基礎理 論、鎖模分類與超短脈衝量測技術。第三章主要在探討熱效應的影響，由於我們 使用的增益介質 Yb:YAG 屬於準三階雷射系統，對於溫度非常敏感，因此需要 一個有效的散熱方法，以避開高溫，本論文我們藉由使用鑽石散熱片來改善散熱 問題。第四章是 Yb:YAG 自鎖模雷射的偏振態動態分析，在實驗中有觀察到雷 射其兩個正交分量的反相位動態變化行為。第五章為自鎖模雷射的研究，首先探 討採用不同摻雜濃度的 Yb:YAG 晶體，會對其產生什麼影響；再來則是比較共 振腔為平平腔或平凹腔時，其雷射輸出的差異。最後第六章則是總結與未來的研 究方向。3
References
[1] H. Taylor, “An optical analog-to-digital converter - Design and analysis,” IEEE J. Quantum Electron. 15, 210 (1979).
[2] S. T. Cundiff and A. M. Weiner, "Optical arbitrary waveform generation," Nature Photonics 4, 760 (2010).
[3] Ch. Silberhorn, P. K. Lam, O. Weiß, F. König, N. Korolkova, G. Leuchs, “Generation of Continuous Variable Einstein-Podolsky-Rosen Entanglement via the Kerr Nonlinearity in an Optical Fiber,” Phys. Rev. Lett. 86, 4267 (2001). [4] D. A. B. Miller, “Optics for low-energy communication inside digital processors:
quantum detectors, sources, and modulators as efficient impedance converters,” Opt. Lett. 14, 146 (1989).
[5] E. Yoshida and M. Nakazawa, “80~200 GHz erbium doped fibre laser using a rational harmonic mode-locking technique,” Electron. Lett. 32, 1370 (1996). [6] J. Schröder, S. Coen, F. Vanholsbeek, and T. Sylvestre, “Passively mode-locked
Raman fiber laser with 100 GHz repetition rate,” Opt. Lett. 31, 3489 (2006). [7] K. Sato, “Optical pulse generation using fabry-Pe´rot lasers under
continuous-wave operation,” IEEE J. Sel. Top. Quantum Electron. 9, 1288 (2003).
[8] A. H. Quarterman, A. Perevedentsev, K. G. Wilcox, V. Apostolopoulos, H. E. Beere, I. Farrer, D. A. Ritchie, and A. C. Tropper, “Passively harmonically mode-locked vertical-external-cavity surface-emitting laser emitting 1.1 ps pulses at 147 GHz repetition rate,” Appl. Phys. Lett. 97, 251101 (2010).
[9] P. Klopp, U. Gribener, M. Zorn, and M. Weyers, “Pulse repetition rate up to 92 GHz or pulse duration shorter than 110 fs from a mode-locked semiconductor disk laser,” Appl. Phys. Lett. 98, 071103 (2011).
4
passively mode-locked Er:Yb:glass laser at 1.5 μm with 1.6-ps pulses,” Opt. Express 16, 21930 (2008).
[11] Y. F. Chen, H. C. Liang, J. C. Tung, K. W. Su, Y. Y. Zhang, H. J. Zhang, H. H. Yu, and J. Y. Wang, “Spontaneous subpicosecond pulse formation with pulse repetition rate of 80 GHz in a diode-pumped Nd:SrGdGa3O7 disordered crystal
laser,” Opt. Lett. 37, 461 (2012).
[12] H. Liu, J. Nees, and G. Mourou, “Diode-pumped Kerr-lens mode-locked Yb:KY(WO4)2 laser,” Opt. Lett. 26, 1723 (2001).
[13] A. A. Lagatsky, A. R. Sarmani, C. T. A. Brown, W. Sibbett, V. E. Kisel, A. G. Selivanov, I. A. Denisov, A. E. Troshin, K. V. Yumashev, N. V. Kuleshov, V. N. Matrosov, T. A. Matrosova, and M. I. Kupchenko, “Yb3+
-doped YVO4 crystal
for efficient Kerr-lens mode locking in solid-state lasers,” Opt. Lett. 30, 3234 (2005).
[14] G. Q. Xie, D. Y. Tang, L. M. Zhao, L. J. Qian, and K. Ueda, “High-power self-mode-locked Yb:Y2O3 ceramic laser,” Opt. Lett. 32, 2741 (2007).
[15] S. Uemura and K. Torizuka, “Kerr-Lens Mode-Locked Diode-Pumped Yb:YAG Laser with the Transverse Mode Passively Stabilized,” Appl. Phys. Express 1, 012007 (2008).
[16] H. C. Liang, R. C. C. Chen, Y. J. Huang, K. W. Su, and Y. F. Chen, “Compact efficient multi-GHz Kerr-lens mode-locked diode-pumped Nd:YVO4 laser,” Opt.
Express 16,21149 (2008).
[17] H. C. Liang, Y. J. Huang, W. C. Huang, K. W. Su, and Y. F. Chen, “High-power, diode-end-pumped, multigigahertz self-mode-locked Nd:YVO4 laser at 1342 nm,”
Opt. Lett. 35, 4 (2010).
[18] Roberto Paiella, Federico Capasso, Claire Gmachl, Deborah L. Sivco, J. N. Baillargeon, A. L. Hutchinson, A. Y. Cho and H. C. Liu, “Self-Mode-Locking of
5
Quantum Cascade Lasers with Giant Ultrafast Optical Nonlinearities,” Science
6
第二章 鎖模雷射理論介紹與超短脈衝量測技術
2-1 鎖模雷射原理
如果我們想要得到脈衝寬度在皮秒或飛秒尺度以下的超短脈衝，可以經由利 用鎖模方法的固態雷射得到。所謂鎖模是利用光的相互干涉改變光在時間軸上的 光分佈，使能量集中在某一時間輸出。鎖模是一種對雷射光束的時間控制技術， 藉由控制不同縱模(longitudinal modes)的相對相位(phase)及強度來達成，因此雷 射會有多個縱模同時存在。在自由運行的雷射中，一般不同縱模之間沒有固定強 度及相位。在圖 2.1 中顯示非鎖模雷射在共振腔內的雷射頻譜及時間結構。在頻 譜圖中，可以看到雷射是由許多間隔 2 c L的頻率所組成，每個頻率就是一個允許 在共振腔內共振的縱模，此處 c 是指光速，L 是共振腔長。由圖中可以知道每個 縱模之間都是互相獨立不相干的，相位是隨機分布在到 之間。在時間軸上， 可以看到強度分布是隨機的。反過來說，如果每個縱模之間的相位關係是固定的， 則可以產生高強度的單發脈衝，即所謂的鎖模(mode-locking)或是鎖相(phase locking)。圖 2.2 就是一個理想的鎖模雷射，其頻譜振福是高斯分佈(Gaussian distribution)，並且指定所有縱模的初始相位都是零。則在時間軸上，可以看到輸 出雷射為高斯脈衝。7 A mp litud e Frequency (a) + P h a se Frequency - (b) 0 1 2 3 4 0.0 0.2 0.4 0.6 0.8 1.0 Inten sity (a .u.) Time (c) 圖 2.1 非鎖模雷射，各個模態間的振幅圖(a)及相位圖(b)，振幅與相位均是隨機分佈， (c)輸出的雷射強度圖
8 A mp litud e Frequency (a) + P h a se Frequency - (b) 0 1 2 3 4 0.0 0.2 0.4 0.6 0.8 1.0 Inten sity (a .u.) Time (c) 圖 2.2 理想的鎖模雷射，各個模態間的振幅圖(a)及相位圖(b)，振幅為高斯分佈，初始 相位均為零，(c)輸出的雷射強度圖
9 鎖模的理論分析可以藉由不同縱模的電場相加來描述，如果假設雷射被限制 在單一橫模(transverse mode)的輸出，但是其中有 N 2M 1 個縱模的振盪，在中 心頻率旁邊有 2M 個額外頻率，每個相鄰的縱模間隔 FSR 2 r T 的角頻率，T 是r 共振腔的往返時間
(
r 2 L T C )
，因此電場可以寫成下式 0 [( ) ] ( ) e FSR n M i n t n n M E t E
(2.1) 上式中ω 是增益曲線的中心頻率，0 E 是第 n 模態的電場振福，n n則是第 n 模態 的相位。一般情況下，不同縱模之間的的振幅與相位是隨機的，這會形成圖 2.1 的非鎖模雷射。但是在鎖模雷射裡，所有縱模的相位是相等的，因此雷射輸出會 由隨機混亂的變成一根根明確的單脈衝輸出。 我們可以由此估算脈衝的寬度，先假設中心頻率的初始相位為零，則n 0， 再令所有的模態都有相同的振幅，即En E0，則總電場之和可以改寫成 0 [( ) ] 0 ( ) FSR M i n t n M E t E e
(2.2) 式(1.2)為一有限的總和，可以代換成
0 0 1 E t ( ) 1 FSR FSR iN t i t i t e E e e (2.3) 因此可以知道雷射輸出的強度為
2 * 2 0 2 sin( ) 2 I t E t E t 1 sin( ) 2 FSR FSR N E t t (2.4) 圖 2.3 就是一個腔長 6cm 的鎖模雷射分別在縱模數 N=3, 5, 7 的輸出強度圖，重 複率為 2.5GHz 且脈衝的半高寬分別為 124 ps、72 ps、51 ps，可以發現縱模數目 越多則脈衝越窄，強度越集中。 若要估計脈衝的寬度t1/ 2(定義為脈衝從零點到零點時間的一半)，先假設脈衝10 峰值開始時間為零，到第一個零值的時間取sin( 1/ 2) 0 2 FSR N t ，即 1/2 2 FSR N t ， 因此t1/ 2可以近似為 1/2 1 r t T N (2.5) 此處的是雷射的增益曲線寬度，等於縱模數 N 乘以各模態間距(1/T )，上述r 是因為我們假設這是一個完美的鎖模雷射，即所有增益曲線下的縱模都被鎖住的 情況。由式(2.5)我們可知若要形成較短的鎖模脈衝，則需要較大的增益曲線頻寬， 此外也可以知道脈衝的寬度約略等於光在腔長的往返時間除以被鎖住的縱模數。 因此若給定一個增益曲線頻寬，我們可估算出可能得到的最短脈衝寬度。現在若 是對於一個鎖模雷射，增益曲線下的縱模強度為高斯分佈，其所形成的鎖模脈衝 也會是高斯的外型，則其脈寬頻寬乘積(pulse width/bandwidth product)可寫成
tp 0.44 (2.6)
此處的tp指的是脈衝的半高寬(full-width half-maximum, FWHM)。另外，如果脈
衝的外型是符合雙曲正割函數(hyperbolic secant function)的話，其脈衝的脈寬頻 寬乘積則為 tp 0.315 (2.7) 0.0 0.2 0.4 0.6 0.8 1.0 0 10 20 30 40 50 Inten sity (a .u.) Time (ns) N=3 N=5 N=7 圖 2.3 鎖模雷射輸出強度對時間作圖，縱模數分別為 N=3, 5, 7
11
2-2 鎖模雷射之介紹與發展
鎖模雷射基本上可以分成 3 種類型，主動式鎖模雷射、被動式鎖模雷射與自 發性鎖模雷射，以下就各種類型鎖模稍做介紹：2-2-1
主動式鎖模雷射
Gürs 與 Müller 於 1963 年在微波激射器(Maser)第一次觀察到鎖模現象[1]，之 後由 Hargrove、Fork 與 Pollack 在 1964 年研發出第一台主動式鎖模雷射，他們 是利用聲光調制器(acousto-optical modulator)調變氦氖雷射腔內的損耗，使其調 變頻率與腔內往返時間一致[2]。在同一年，Harris 與 Targ 則使用頻率調制器得 到頻率調變鎖模(FM mode-locking)的氦氖雷射[3]。 要達成鎖模，需要在腔內放置一個控制損耗的機械裝置，在主動式鎖模(active mode-locking)，通常是放入電光調制器(electro-optical modulator)或是聲光調制器， 它們可以調控不同縱模之間的振幅或頻率，進而形成鎖模，由於我們可以控制調 變頻率因此稱為主動式，其可以產生重複率為 2 m C L 的鎖模脈衝。主動式鎖模 通常又可分為兩類，使用振幅調制器(AM)或頻率調制器(FM)。 振幅調制(Amplitude modulation) 又稱為損耗調制，在雷射腔內放入一個調制光損耗的裝置，我們假設其調制 頻率為 2 m C f L 。首先從頻率特性上來分析鎖模過程，假設共振腔內先振盪的是 增益曲線中心的縱模0，即E0cos(20t)，當其通過調制器，由於是損耗調制， 相當於調制振幅，可寫成下式 0 0 0 0 0 0 0 0 ( ) (1 cos 2 ) cos(2 )cos(2 ) cos[2 ( ) ] cos[2 ( ) ]
2 2 c m c c m m E t E f t t E t E f t E f t (2.8) 式中c為調制深度，使得中心縱模處除了原本的頻率0之外，還會有兩個邊頻
12 0 fm ，這兩個邊頻有相同的初始相位，並且與原來的中心縱模0有一致的相 位。當這兩個邊頻通過調制器時，也要受到調制，便會出現02fm的邊頻光， 以此類推。這些邊頻光與相對應的縱模互相耦合，直到將增益曲線內所有的縱模 都振盪起來，又因為他們與中心頻率的相位都相同，且彼此都間隔相同頻率，因 此就達成鎖模目的，所以這些縱模疊加起來，就形成超短雷射脈衝。 若是由時間軸上來看鎖模機制，因為調制器給定了損耗的週期，所以如果在 某一時刻 t ，光經過調制器時，損耗不為零，則有一部分光被損耗掉。光在腔內 往返，又再次通過調制器，因損耗有週期性，所以在 T t 時，此道光又受到損 耗。如此下去，這道光被損耗掉。因此只有在損耗為零時，通過調制器的光才能 不斷的被放大而變強，得到週期為 T 2L C 的脈衝，如圖 2.4 所示。圖中縱軸代 表調制器穿透率，橫軸為時間。 0 1 2 3 0.0 0.5 1.0
Time
T(
t)
圖 2.4 振幅調制鎖模 頻率調制(Frequency modulation) 也稱為相位調制，在雷射共振腔內放入一個調制光的相位的裝置，也可以達13 到鎖模的目的。先從頻率特性來分析，調制相位是指振幅不變的時候，相位以頻 率 f 變化，可以寫成 m
0 0 E t E cos[2 tccos(2 f tm )] (2.9) c 是調相函數，0是增益曲線中心頻率。調相之後的光成份可以為無限個邊頻 光所組成，因為上式可以表示成
0 0 E t E Jn( ) cos(2c n2 fm)t
(2.10) 式中J 為貝賽爾函數，可見到這些邊頻光都有相同的相位，且中心縱模一致，n 具有相同的頻率間隔 f ，所以當他們將相對應的縱模都激發起來耦合時，達到m 鎖模效果。 接著由時間過程來分析，由於相位被週期性的調制，所以在某一時刻 t ，光 通過調制器，如果d 0 dt ，則此道光會引起一個頻率的移動，其移動大小與方向 由d dt 決定。在腔內往返一趟後，時間 T t 時，光又進到調制器，又因d 0 dt ， 繼續引起頻率移動，如此下去，此道光將被移出增益曲線之外，最後消失。因此 只有在d 0 dt 相對應的時刻通過調制器的光，在頻率上才不會移動，可以在腔內 進行多次往返而進行光放大，最後成為週期T 2L C 的脈衝。 由於d 0 dt 是相位調制曲線的極大與極小處，所以在脈衝與調制信號之間的 相位關係存在雙重性，即存在 180°自發相位開關效應，如圖 2.5 所示。這會造成 雷射輸出脈衝會在這兩種情況隨機漂移，破壞穩定性，因此要採取額外措施，抑 止上述效應。14
(t
)
Time
圖 2.5 頻率調制鎖模2-2-2
被動式鎖模雷射
雖然已經有主動式鎖模的技術了，但是主動式鎖模有其缺點，例如需要一個 外加的調制器來驅動鎖模，且其調變頻率需要準確的與腔內模態間隔相匹配，除 此之外，調制器也會限制所能達到的脈衝寬度，為了要改善這些缺點，所以被動 式鎖模方法因此誕生。 在 1965 年，Mocker 與 Collins 做出了第一台被動式鎖模雷射，他們發現可以 用飽和吸收染料盒(saturable absorber dye cell)來鎖模[4]，在實驗中他們發現 Q 開 關脈衝分裂成許多間隔相同時間的短脈衝，這段時間恰好等於光在腔內的往返時 間。1972 年，Ippen、Shank 與 Dienes 研究出了第一台可以連續輸出的被動式鎖 模雷射[5]，之後在 1974 年他們更發展出次皮秒(sub-picosecond)的脈衝[6]。 被動式鎖模是將主動式鎖模的外加調制器改成會隨腔內光強改變損耗的非線 性元件，其損耗會隨著光強增加而減少。下面我們討論將飽和吸收體(saturable absorber)當作非線性光學元件的被動式鎖模，其鎖模原理主要是利用飽和吸收體 的非線性吸收效應。飽和吸收體的非線性吸收效應起初是被應用在 Q 開關脈衝 固態雷射裡，飽和吸收體是由對應雷射波長有吸收的有機染料所組成，當有足夠15 強的雷射輻射時，染料的基態電子會全部被激發至高能階，此時染料變透明，意 思為當共振腔內逐步增加光強度時，共振腔內的損耗會逐步減少。如圖 2.6 所示， 橫軸為對飽和吸收體之飽和通量歸一化後之光通量，縱軸為飽和吸收體之穿透率， 可以發現飽和吸收體的穿透率隨光強度增加而上升，即飽和吸收體的吸收隨光強 度變化。 0.01 0.1 1 10 100 0.60 0.65 0.70 0.75 0.80 0.85 0.90 Tr ans mi ss ion
Normalized fluence E/Es
圖 2.6 飽和吸收體的非線性穿透率對歸一化光通量作圖， 橫軸為對飽和吸收體之飽和通量做歸一化 但是要用作鎖模的飽和吸收體必須滿足下列條件： (1) 飽和吸收體的吸收譜線需要與雷射波長一致，並且吸收譜線的線寬要大於或 等於雷射增益曲線線寬。 (2) 飽和吸收體的復原時間(recovery time)要短於光在腔內的往返時間。 這樣的飽和吸收體在腔內受雷射振盪過程中的光照射，不斷地改變吸收率， 重複由吸收→透明→吸收，將使得飽和吸收體起到如上述主動鎖模中調制器的作 用，會在腔內產生邊頻光(0 m fm)，而輸出鎖模脈衝。而最近市面上大部分的 被 動 式 連 續 輸 出 鎖 模 雷 射 都 會 利 用 腔 內 半 導 體 飽 和 吸 收 鏡 (intracavity semiconductor saturable absorber mirror, SESAM)來啟動與維持鎖模[9-11]。
16
2-2-3
自發性鎖模雷射
自發性鎖模(spontaneous mode-locking)雷射就是在整個雷射架構中，沒有外加 的調制裝置或是任何非線性元件而只有增益介質的情形之下，產生自發性鎖模的 現象。在早期鎖模雷射的研究，自發性鎖模的現象在氦氖雷射(He-Ne)、紅寶石 雷射(Ruby)、摻釹玻璃晶體(Nd:glass)以及氬離子(Argon ion)的雷射系統中被發現， 但是在 1960 年代，因為對鎖模雷射技術的不純熟，自發性鎖模雷射的脈衝現象 並沒有在當時被認為可以用來產生穩定的超短脈衝雷射。在 1990 年代初期，被 動式鎖模染料雷射漸漸的被被動式鎖模固態雷射取代，1991 年，Spence、Kean 與 Sibbett 使用鈦-藍寶石(Ti: sapphire)當作增益介質與鎖模元件，產生 60 飛秒的 脈衝[8]，這種技術提供了一種很簡單就可以產生超短脈衝的方法，被稱為克爾 透鏡鎖模(Kerr lens mode-locking, KLM)。克爾透鏡鎖模就是一種常見的自發性鎖 模，這種鎖模方法通常是利用人造的飽和吸收體其非線性折射率，被稱為光學克 爾效應(Optical Kerr effect)來達成鎖模目的，在這些雷射中除了要有很快的振幅 調制之外，其相位調制也非常重要。克爾透鏡鎖模雷射通常可以產生飛秒等級甚 至更短的脈衝。 所謂光學克爾效應就是指介質的折射係數 n 隨著光強度 I 而變化： 2 ( ) o nn n I t(2.11) ( ) I t 是指脈衝光強度，n 稱為非線性折射係數，2 n 值很小通常可以忽略，但是對2 於高強度的脈衝而言，此效應會變得非常明顯。光在通過長度為 L 的非線性材 料時可以觀察到非線性相位偏移的現象，數學式可以寫成 2 2 2 ( )t n I t L( ) n I t L( ) c (2.12) 對鎖模而言，這個隨時間變化的相位調制可以轉換成振幅調制來穩定鎖模脈衝， 在實際應用上，有許多的技術是利用這種自我振幅調制來實行。 利用光學克爾效應的自我振幅調制的第一種方法，是使用非線性相位偏移來
17
調整兩個耦合共振腔的相互干涉，這種方法稱為附加脈衝鎖模(additive pulse mode-locking, APM)或叫做耦合共振腔鎖模(coupled cavity mode-locking)。在這種 方法中，是將原本共振腔中輸出的雷射導至一個外加的共振腔，在外加共振腔中 經過其非線性調制後再反饋回原本共振腔中進行相互干涉而達成鎖模。在大部分 的例子裡，通常是將一段非線性光纖作為外加共振腔，1984 年的光孤子雷射(The soliton laser)是第一台利用光纖當作耦合共振腔的鎖模雷射[12]，之後這種技術主 要用於增加主動式鎖模雷射的效能，1989 年 Goodberlet 等人將這技術延伸用於 鈦-藍寶石雷射[13]，以達成自行啟動的被動式附加脈衝鎖模(Self-starting, passive APM)，圖 2.7 為附加脈衝鎖模的基本架構圖。 圖 2.7 附加脈衝鎖模實驗架構圖，使用光纖當作外加共振腔[13] 另外一種常見利用光學克爾效應的技術，就是克爾透鏡鎖模，這種方法在鈦 -藍寶石雷射中很常見，在 1991 年就有人利用這種方法做出 60 飛秒的脈衝雷射 [8]，一開始這種雷射被描述為自鎖模(Self-mode-locked)，因為鎖模機制尚未被確 定，之後才被確定為是因為非線性透鏡效應所引起的非線性折射率導致快速的自 我振幅調變而形成鎖模。在現今的鈦-藍寶石雷射研究中，克爾透鏡鎖模是很重 要的一種方法，因其可以做出飛秒等級的脈衝，甚至可以應用到其他種類固態雷
18 射的增益介質上。 在克爾透鏡鎖模裡，共振腔內通常有增益介質以及克爾介質(Kerr medium)， 雷射光束的自聚焦(Self-focusing)效應搭配光圈或者是克爾介質可以產生自我振 幅調制來達成鎖模，效果等同於速度很快的飽和吸收體。在這種類型的雷射裡面， 我們不需要靠任何外加的調制器就能鎖模，因此又被稱為自鎖模雷射(Self mode-locked laser)。克爾透鏡效應表現在時間上會出現自相位調變，使得脈衝頻 寬增加；表現在空間上，則會導致自聚焦效應而改變其空間模態。如下圖 2.8 所 示，雷射強度高時，在增益介質處會出現自聚焦效應而導致其空間模態縮小，此 時以較小之激發雷射空間模態來激發，將使高強度模態獲得增益較低強度模態多。 加上光圈限制低強度模態的通過，亦即損耗較高，因此強者越強，弱者越弱，而 達成脈衝的壓縮。在某些實驗架構中，共振腔中不一定需要克爾介質與光圈，增 益介質自身就可以充當為克爾介質以及軟光圈(soft aperture)。 圖 2.8 克爾透鏡鎖模機制示意圖 儘管克爾透鏡鎖模法是一種很有效用來產生較短脈衝的方法，但是在超快雷 射的實際應用中依舊有一些明顯的缺點，例如它需要一個啟動機制以及很精確的 共振腔校準。
19
2-3 超短脈衝量測技術
前面幾節我們討論鎖模的理論以及如何產生超短脈衝，但卻沒有講到要如何 量測超短脈衝，因此在接下來介紹兩種我們使用到的量測飛秒脈衝的量測技術。
G1( ) 電場自相關(electric field autocorrelation)量測
實驗裝置如圖 2.9 所示，可以將入射脈衝經過分光鏡之後拆成兩道脈衝，分 別經由 M1 與 M2 反射之後在經由分光鏡重組，其中可以控制 M1 的前後移動， 使得 L1 與 L2 的差異造成兩道脈衝相差延遲時間 τ，兩道光經過重組互相干涉後 進入光偵測器中，紀錄其平均功率。 圖 2.9 邁克爾遜干涉儀測量電場自相關函數裝置示意圖 我們現在來分析上述的量測，假設電場寫為e t( )Re
a t e( ) j0t
， ( )a t 為其複20
0( 1) 0( 2)
1 2 1 ( ) Re ( ) ( ) 2 j t t j t t out e t a t t e a t t e (2.13) 上式的延遲時間t 與1 t 分別為2 t1 2L c1/ 與t2 2L2/c，式中的1 2是因為考慮到光 通過 50-50 分光鏡有反射加穿透(光通過分光鏡時，單趟穿透或反射，其電場必 須乘以 1 2 ，因為功率有 50%反射且有 50%穿透)。其輸出功率可寫成
2 2 * 0(2 1)
1 2 1 2 1 ( ) ( ) ( ) ( ) ( ) . . 4 j t t out P t a t t a t t a t t a t t e c c (2.14) 上式的 c.c.為共軛複數(complex conjugate)，如果我們假設光偵測器的速度比脈衝 慢，則它所量到的是對時間積分的強度，即脈衝能量，可以表示成 0 2 * 1 ( ) ( ) ( ) ( ) . . 2 4 j out e dtP t dt a t dta t a t c c
(2.15) 此處我們引入延遲 t2 t1，並且假設對時間積分強度是與脈衝延遲無關的，且 其交叉項(cross terms)之積分只與兩脈衝的相關延遲有關，因此我們現在可以定 義對於其電場振幅 ( )a t 的一階自相關函數a( ) 為 /2 * * /2 1 ( ) ( ) ( ) ( ) ( ) T a T dta t a t a t a t T
(2.16) 其中的 T 假設趨近於，且 則是平均的意思。在超快光學之中，式(2.16)所 求得之值又稱為場或振幅自相關，自相關代表其兩道脈衝是相同的。圖 2.9 中光 偵測器的輸出與時間平均功率成正比，因此我們重新改寫式(2.15)與式(2.16)為 0 * 0 ( ) ( ) 1 1 (0) 1 2 2 (0) j j a a out a a e e P (2.17) 因為 ( )a t 為複數，所以a( ) 亦為複數，我們將其改寫成 ( ) ( ) ( ) j a a e ，式 (2.17)可以變為
1
1 (0) 1 ( ) 2 out a P G (2.18)21 上式中我們引入了電場的一階自相關函數G1( ) ，其與a( ) 的關係式為 1 0 ( ) ( ) cos( ( )) (0) a a G (2.19) 我們可以經由式(2.16)得知 * ( ) ( ) a a ，因此可以知道G1( ) 為偶函數。另外 則是 ( ) 1 (0) a a ，其最大值發生在 0，即干涉儀中兩道光完美的時間重疊；若 是對於非零之延遲，則其重疊部分會減少且其相關函數值是降低的。現在舉一個 簡單例子，若我們假設脈衝為高斯形狀 2 2 ( ) exp( ) p t a t t ，經由直接積分可得 2 2 ( ) exp( ) (0) 2 a a tp ，因此可以得到高斯形狀脈衝其時間平均功率 Pout 圖，如圖 2.10 ， 另外 可以 知 道 其 振 盪的 包絡 線 (envelope) 對 於 平 均功 率歸一 化 之後 為 ( ) 1 (0) a a 。 圖 2.10 對延遲時間 之干涉儀的時間平均輸出功率 Pout ， 縱軸功率為對1 (0) 2a 歸一化
22 我們若計算a( ) 的傅立葉轉換可得
* ( ) ~ j ( ) ( ) a F
d e
dta t a t (2.20) 再將 t 代換可得
* 2 ( ) ~ ( ) j t j ( ) ( ) a F
dta t e
d e a A (2.21) 上式的 ( )A 為 ( )a t 之傅立葉轉換，同樣的，若我們也對G1( ) 做傅立葉轉換，可 以得到
2 1( ) ~ in( ) F G E (2.22) 此結果代表電場之一階自相關函數G1( ) 為功率譜(power spectrum)之逆傅立葉轉 換，功率譜可以利用光譜儀(spectrometer)量到。 我們可以由偵測器量到平均功率，經由數學運算求得a( ) ，再對其做傅立葉轉 換，若假設其相位為零，我們將其開根號可得到 ( )A ，再經過逆傅立葉轉換得 到脈衝 ( )a t ，由此可得脈衝寬度(pulse width)。 G2( ) 強度自相關(intensity autocorrelation)量測 自相關儀(autocorrelator)為目前量測超快雷射脈衝寬度最普遍之工具，實驗 裝 置 如圖 2.11 所示 ，其原理是利用 非線 性效應中二倍頻產 生 機制 (second harmonic generation, SHG)，利用非線性晶體產生二倍頻光，加上移動自相關儀其 中一道光束之時間延遲(time delay)，產生光程差後可以得到二階自相關函數曲線， 再透過數學之運算還原得到脈衝寬度之輪廓，此種儀器架構稱為二階自相關儀。23 圖 2.11 共線式二倍頻產生裝置示意圖，用以量測強度自相關函數 詳細分析上述量測，入射倍頻晶體之前的電場可以寫為
1 ( ) Re ( ) ( ) 2 o o j t j t out e t a t e a t e (2.23) 二倍頻之電場，會與入射電場平方成正比，因此寫為
2 2 2 2 2 ( ) ~ ( ) ~ Re ( ) ( ) o 2 ( ) ( ) o o SHG out j j j e t e t a t a t e a t a t e e (2.24) 實際量測時是紀錄時間平均之功率，可以表示為下式
4 2 2 2 2 2 * * 2 ( ) ~ 2 ( ) 4 ( ) ( ) 2 ( ) ( ) ( ) ( ) o ( ) ( ) o . . SHG j j P t a t a t a t a t a t a t a t e a t a t e c c (2.25) 上式中我們假設第一項與 無關，第二項則是隨著 的變化相對緩慢，第三與第 四項分別為0與20之干涉貢獻，通常我們會將訊號平均好幾個光學週期來消除24 干涉項，此時時間平均二倍頻功率變為 2 2 4 4 2 ( ) ( ) ( ) ~ ( ) 1 ( ) SHG a t a t P t a t a t (2.26) 我們在此定義強度自相關函數G2( ) 為 2 2 ( ) ( ) ( ) ( ) I t I t G I t (2.27) 上式的I t( ) ~ a t( )2，因此式(2.26)變為 2 ( ) ~ 1 2 ( ) SHG P t G (2.28) 此功率為一固定的背景值加上兩倍的強度自相關函數。 另外一種常見的實驗架構如圖 2.12 所示，為非共線式，將兩道脈衝以不同方向 入射倍頻晶體，在這種架構中，背景值會被消除，因此功率會變成 2 ( ) ~ ( ) SHG P t G (2.29) 圖 2.12 非共線式二倍頻產生裝置示意圖
25 若我們想由此計算脈衝寬度，須先假設一個特定的脈衝形狀，再經由強度自相關 函數G t 的圖來估計其半高寬(FWHM)2( ) ，最後除以其相對應之反卷積係數得 到脈衝之真實脈衝寬度 t ，可參見表 2.1。 表 2.1 不同脈衝形狀其自相關函數與反卷積係數 ( ) I t 2( ) G t 2 exp( 2 ) t exp(2) 2 2
sech t( ) 3
cosh( ) sinh( )3
sinh ( ) 1.543 t e for t0, 0 otherwise e 2
26
References
[1] K. Gürs and R. Müller, "Breitband-modulation durch steuerung der emission eines optischen masers," Phys. Lett. 5, 179 (1963).
[2] L. E. Hargrove, R. L. Fork, and M. A. Pollack, "Locking of He-Ne laser modes induced by synchronous intracavity modulation," Appl. Phys. Lett. 5, 4 (1964). [3] S. E. Harris and R. Targ, "FM oscillation of the He-Ne laser," Appl. Phys. Lett. 5,
202 (1964).
[4] H. W. Mocker, R. J. Collins, "Mode competition and delf-locking effects in a Q-switched ruby laser," Appl. Phys. Lett. 7, 270 (1965).
[5] E. P. Ippen, C. V. Shank, and A. Dienes, "Passive mode locking of the cw dye laser," Appl. Phys. Lett. 21, 348 (1972).
[6] C. V. Shank and E. P. Ippen, "sub-picosecond kilowatt pulses from a mode-locked cw dye laser," Appl. Phys. Lett. 24, 373 (1974).
[7] R. L. Fork, C. H. B. Cruz, P. C. Beeker, and C. V. Shank, "Compression of optical pulses to six femtoseconds by using cubic phase compensation," Opt. Lett.
12, 483 (1987).
[8] D. E. Spence, P. N. Kean, and W. Sibbett, "60-fsec pulse generation from a self-mode-locked Ti:sapphire laser," Opt. Lett. 16, 43 (1991).
[9] U. C. Keller, D. A. B. Miller, G. D. Boyd, T. H. Chiu, J. F. Ferguson, M. T. Asom, "Solid-state low-loss intracavity saturable absorber for Nd:YLF lasers : an antiresonant semiconductor Fabry-Perot saturable absorber," Opt. Lett. 17, 505 (1992).
[10] U. Keller, K. J. Weingarten, F. X. Kartner, D. Kopf, B. Braun, I. D. Jung, R. Fluck, C. Honninger, N. Matuschek, and J. Aus der Au, "Semiconductor saturable absorber mirrors (SESAM's) for femtosecond to nanosecond pulse generation in solid-state laser," IEEE J. Sel. Top. Quantum Electron 2, 435
27
(1996).
[11] I. D. Jung, F. X. Kartner, N. Matuschek, D. H. Sutter, F. Morier-Genoud, Z. Shi, V. Scheuer, M. Tilsch, T. Tschudi, and U. Keller, "Semiconductor saturable absorber mirrors supporting sub-10-fs pulses," Appl. Phys B 65, 137 (1997). [12] L. F. Mollenauer and R. H. Stolen, "The soliton laser," Opt. Lett. 9, 13 (1984). [13] J. Goodberlet, J. Wang, J. G. Fujimoto, and P. A. Schulz, " Femtosecond
passively mode-locked Ti:Al2O3 laser with a nonlinear external cavity," Opt. Lett.
28
第三章 摻鐿釔鋁石榴石自鎖模雷射之熱效應探討
3-1 準三階雷射與摻鐿釔鋁石榴石晶體之雷射特性
大部分的固態雷射增益介質都是四階系統(four-level system)，如圖 3.1 所示。 基態電子經由泵浦激發至 E3，位於 E3的電子很快的衰減至 E2，而 E2是一個準 穩態，因此在 E2上可以得到粒子數的累積，如果 E3→E2和 E1→E0的躍遷速度都 很快，而 E2→E1的躍遷很慢，則粒子數反轉就會在 E2與 E1之間達到。四階雷射系統的雷射下能階(low laser level)E1 與基態能階(ground state)E0 之間的能量差
E kT
，因此在室溫下，位於雷射下能階的電子遠少於基態能階的電子數。
而所謂的準三階系統(quasi-three-level system)是一種介於三階系統與四階系
統之間的情況，其雷射下能階與基態能階很靠近，即 E kT ，由波茲曼分佈定
律(Boltzmann distribution law)：
1 0exp( / ) N N E kT (3.1) 由式(3.1)可知，當能階差 E 很小或工作溫度 T 變大時，下能階的電子數 N1將增 加，此時需要更多的激發能量才能達到粒子數反轉。 當下能階的電子濃度增加，除了增加粒子數反轉的困難外，也會造成重複吸 收損耗(reabsorption loss)。重複吸收損耗是增益介質重複吸收本身輻射的光子， 造成共振腔內光子的損耗，在準三階雷射系統，基態電子容易因為溫度上升的關 係而躍遷到雷射下能階 E1，使共振腔光子碰撞下能階的電子機率增加，當光子
碰撞下能階電子時，電子將吸收光子能量躍遷至雷射上能階(upper laser level) E2，
將會減少腔內共振的光子數，降低整體效能。而在四能階系統中，因為 E kT，
且下能階電子的生命期很短，因此受激發的電子只會經過短暫停留便回至基態，
使得下能階的電子數 N1幾乎為零，故重複吸收問題不嚴重。因此在準三階系統
與四階系統互相比較時，溫度對於準三階系統的影響遠比四階系統大，所以使用 良好的散熱方法降低晶體工作溫度，將提高準三階雷射的效能。
29 固態雷射的雷射晶體可以分為兩部份，活性離子(active ion)與主材(host)，本 論文所使用的 Yb:YAG，Yb3+是活性離子，YAG 是主材。活性離子其特性決定 增益介質的吸收頻譜與輻射頻譜、生命週期…等，而主材之晶格結構要有適當的 空位，以供摻雜的活性粒子填入。優秀的增益介質主材，需要有高硬度、低熱膨 脹係數、高熱傳導率、熱光係數dn dT 要小，透明範圍大，光在經過主材時損/ 耗低，並且雷射波長不能被主材吸收。本論文使用的 YAG 就是一種具有這些特 性的優秀主材，其硬度高(莫式硬度達 8.5)、熱導係數高、損壞閥值(damage threshold)功率也高。 Yb:YAG(Ytterbium-doped Y3Al5O12)晶體，中文名：摻鐿釔鋁石榴石，圖 3.2 為 Yb:YAG 之能階圖[1]，可看到 Yb:YAG 有非常簡單的電子能階結構，只由基 態2 7/ 2 F 與激發態2 5/ 2 F 所組成，兩能階差約 10,000cm-1。圖 3.3 為 Yb:YAG 在 300K 時的吸收及輻射頻譜圖[2]，由圖中可以看到 Yb:YAG 在波長 941nm 有一吸收峰 值，此時吸收頻寬達 18nm，另一個吸收峰值則是在 970nm，吸收頻寬為 4nm。 Yb:YAG 的雷射波長通常為 1030nm，有些時候雷射波長會在 1050nm，為高功率 二極體激發固態雷射常用的一種增益介質，Yb:YAG 具有很高的斜效率、高機械 強度以及高導熱性，並且沒有上轉換(up-conversion)、激發態吸收(excited-state absorption)…等寄生效應。 Yb:YAG 屬於準三階雷射，所以激發功率閥值較高，又存在重複吸收損耗的 問題，因此對於溫度非常敏感，當激發功率升高或是散熱系統不良時，晶體的溫 度將會快速升高，重複吸收損耗更加嚴重，造成雷射效率不佳，因此 Yb:YAG 需要一個有效的散熱方法，以避開高溫。
30

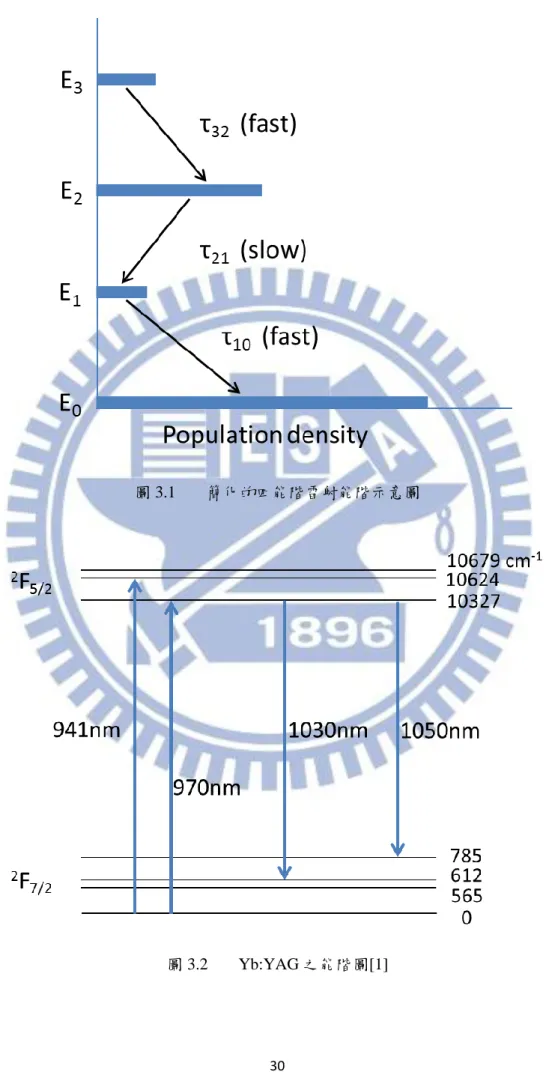

圖 3.1 簡化的四能階雷射能階示意圖
31 圖 3.3 Yb:YAG 在溫度為 300K 時吸收與輻射頻譜圖[2]
3-2 鑽石散熱片對雷射熱效應之改善
限制二極體激發式(diode pumped)固態雷射效能的主要原因之一，是由於無 法有效移除增益介質因吸收激發能量所產生的熱能。因為激發能量只有一部分可 以被轉換為雷射能量，其中大部份的能量是被增益介質吸收且轉換為熱能，我們 必須靠一些散熱方法將熱移除，如果熱量不能被有效的移除，增益介質會因為工 作溫度的上升，從而降低雷射的效率。此外，若熱在增益介質上不是均勻分佈， 可能會造成反常的熱透鏡效應而導致雷射光束模態的變化，或者增益介質可能產 生嚴重的應力變化，嚴重者會造成晶體彎曲或破裂[3]。如圖 3.4，圖上表示晶體 為面激發型(face-pumped)雷射，其主要依靠晶體與背面散熱器接觸來散熱，晶體 吸收激發光導致晶體的正表面溫度較高，背面則與散熱器接觸溫度較低，故正面 的熱膨脹較背面嚴重，因此造成晶體彎曲；晶體正中間的凸起則是因為被激發光 聚焦正打造成熱沈積而受熱膨脹形成。若要減小晶體受熱變形的程度，我們可以 將晶體固定在藍寶石窗口與散熱座之間且夾緊，如圖 3.5 所示[3]。另一方面來說，32
若是使增益介質有較高效率的冷卻，也能夠實現更高的雷射功率與更好的光束質 量。

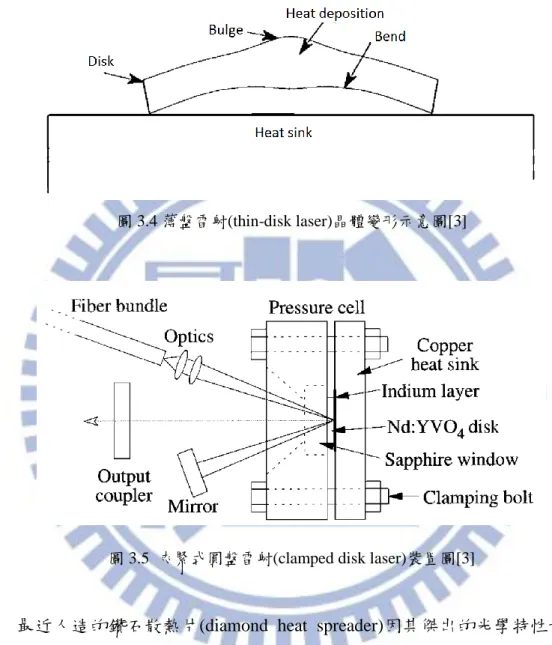

圖 3.4 薄盤雷射(thin-disk laser)晶體變形示意圖[3]
圖 3.5 夾緊式圓盤雷射(clamped disk laser)裝置圖[3]
最近人造的鑽石散熱片(diamond heat spreader)因其傑出的光學特性和高導 熱的機械特性，已經被證實可以用以改善光激發式的固態雷射，例如摻雜介質雷 射(doped dielectric lasers)[4-7] 和半導體雷射[8-10] 。關於導熱係數的比較可參見 表 3.1，可以發現鑽石散熱片的導熱係數約為銅的 5 倍，因其良好的導熱性能， 故可以有效的降低雷射晶體因受熱所產生的晶體變形，以及減緩晶體隨著激發功 率增大所造成的溫度上升。當其用在摻雜介質雷射上面，鑽石散熱片可以幫助改 善熱透鏡效應和應力變化[4]；當用在半導體雷射上時，因為溫度會限制了輸出
33 功率，鑽石散熱片能減少溫度的上升進而提高輸出功率[11]。為了將鑽石散熱片 的散熱功能最佳化，通常會將其擺在共振腔內，因為這可以將餘熱疏導至高導熱 材料的路徑最短化。 表 3.1 材料特性[12]
3-3 實驗架構介紹
圖 3.6 為實驗架構的示意圖，雷射增益介質為 11 at. % Yb:YAG，晶體長度 為 1.03mm，直徑 4.0mm，晶體沿著[111]方向切割，Yb:YAG 的前表面 S1鍍上對 激發光 970nm 有高穿透(T>95%)的膜、對雷射波長 1030-1060nm 有高反射 (R>99.8%)的膜當作前鏡。晶體的後表面 S2則是鍍上對激發光 970nm 有高反射 (R>95%)的膜，進而導致激發光的二次反射，以及對雷射波長 1030-1060nm 有高 穿透(T≈95%)的膜，由此估計 11% at. Yb:YAG 增益介質的二次吸收可以達到約 83%。 我們將邊長為 4.5mm、厚 0.5mm，正方形的鑽石散熱器貼在增益介質的前 表面上，以用來幫助散熱，鑽石散熱片對於激發光 970nm 的穿透率約為 70%。 鑽 石 散 熱 片 的 前 端 與 水 冷 式 散 熱 銅 座 相 貼 ， 而 銅 座 又 與 熱 電 冷 卻 器 (thermal-electric cooler, TEC)相接，我們將熱電冷卻器的溫度維持在 15℃，銅座34 導出的餘熱則由水管帶走。增益介質的後表面則是在銅座與 Yb:YAG 之間墊了 一層銦片(indium foil)，銦片中間挖了一個直徑 2mm 的圓孔。由於鑽石散熱片與 增益介質之間不是緊密接觸會留有空隙，因此會產生干涉條紋，所以我們可以藉 由干涉條紋來判斷散熱片與增益介質是否有均勻接觸。在本實驗中，我們使用對 1030nm 有 80%反射率的耦合輸出鏡。Yb:YAG 的激發光源我們採用雷射波長為 970nm 的二極體雷射(laser diode)，其最大輸出功率為 16W，經過光纖之後的 970nm 其光點直徑為 200μm，激發光再經由聚焦鏡組以 2:1 大小成像重新聚焦在 增益介質上，聚焦鏡組的焦距為 25mm，其耦合效率約為 87%，聚焦到增益介質 上的光束直徑大約為130μm。 圖 3.6 實驗架構示意圖，散熱片擺在增益介質前方 在這一小節我們主要討論鑽石散熱片的影響，因此我們將實驗分成 3 種架構來進 行比較。 Case1. 實驗沒有用鑽石散熱片來改善散熱。 Case2. 實驗有用鑽石散熱片來改善散熱，且散熱片擺在增益介質前方，即擺放 在腔外，如圖 3.6 所示。
35 Case3. 實驗有用鑽石散熱片來改善散熱，但是散熱片改成擺在增益介質後方， 即擺放在腔內，如圖 3.7 所示。 在此實驗架構中，我們將散熱銅座至輸出耦合鏡的距離均固定為 2.35mm。 圖 3.7 實驗架構示意圖，散熱片擺在增益介質後方
3-4 實驗結果與討論
圖 3.8 為不同條件下的雷射輸出功率對晶體吸收激發功率作圖。在實驗中， 對於增益介質吸收激發功率(absorbed pump power)，我們需要將聚焦鏡組的耦合 效率(約 87%)、鑽石散熱片對 970nm 激發光的穿透率(約 70%)以及增益介質的吸 收率(約 83%)考慮進去，由圖 3.8 可以看到若是將鑽石散熱片擺放在增益介質前 面，其最大吸收激發功率可以達到 8.9W，而若是沒有使用鑽石散熱片或是將其 擺放在增益介質後面，其最大吸收激發功率可以達到 11W。圖中可以發現輸出功率最大的為 case2 的 4.47W，再來為 case3 的 3.17W， 最後則是 case1 的 2.22W，可以發現有使用鑽石散熱片的 case2 與 case3 輸出功率 都比沒有使用鑽石散熱片的 case1 高，表示鑽石散熱片確實能減少熱效應影響， 而有助於提昇雷射功率，而將散熱片置於腔外(case2)則是又比置於腔內(case3)的 表現好。圖中 case1 的斜效率(slope efficiency)為 35%，光轉換效率(optical
36
conversion efficiency)為 25.7%；case2 的斜效率為 85.9%，光轉換效率為 54.4%； case3 的斜效率為 42.4%，光轉換效率 33.9%。 0 2 4 6 8 10 12 0 1 2 3 4 5 6
Absorbed pump power (W)
A
ve
ra
ge
ou
tpu
t p
owe
r (
W
)
無散熱片case1 使用散熱片case2(腔外) 使用散熱片case3(腔內) 圖 3.8 雷射輸出功率對增益介質吸收功率作圖，分為有使用鑽石散熱片(腔內及腔外)， 與沒有使用鑽石散熱片下面我們藉由光譜分析儀(optical spectral analyzer, 型號為 Advantest Q8347) 與 自 相 關 儀 (autocorrelator, 型 號 為 APE pulse check, Angewandte Physik & Elektronik GmbH) 來分析鎖模脈衝的時間行為，比較使用散熱片(擺腔外)與無使 用散熱片的鎖模結果，即 case1 與 case2 的比較。 圖 3.9 與圖 3.10 分別為 case1 與 case2 的輸出光譜圖，可以發現有使用鑽石 散熱片 case2 的縱模彼此間隔都相等，因此鎖模效果可以比 case1 好，而且沒有 使用散熱片時，發現其雷射輸出波長會亂跳，比較不穩定。圖 3.11 與圖 3.12 分 別為 case1 與 case2 的脈衝波形圖(二階自相關函數曲線)，圖 3.11 可看出沒有使 用鑽石散熱片，其輸出脈衝不穩定，每一瞬間的脈衝波形都不相同。比較圖 3.11 與圖 3.12，可知使用鑽石散熱片的確會幫助鎖模脈衝的穩定性增加。
37 1046 1048 1050 1052 1054 0.0 0.2 0.4 0.6 0.8 1.0 1.2 Intens ity (a.u.) Wavelength (nm) 圖 3.9 case1，沒有使用散熱片的輸出光譜圖 1046 1048 1050 1052 1054 0.0 0.2 0.4 0.6 0.8 1.0 1.2 Intens ity (a.u.) Wavelength (nm) 圖 3.10 case2，使用散熱片(擺腔外)的輸出光譜圖
38 -20 -10 0 10 20 0.0 0.2 0.4 0.6 0.8 1.0 1.2 |g (2) ( | (a .u.) Delay time (ps) -20 -10 0 10 20 0.0 0.2 0.4 0.6 0.8 1.0 1.2 |g (2) ( | (a .u.) Delay time (ps) 圖 3.11 case1，沒有使用散熱片的的脈衝波形圖，其脈衝不穩定 -20 -10 0 10 20 0.0 0.2 0.4 0.6 0.8 1.0 1.2
|g
(2 ) (
)| (a
.u.)
Delay time
(ps)
圖 3.12 case2，使用散熱片(擺腔外)的脈衝波形圖，可以長時間維持穩定的波形39
References
[1] T. Taira, W. M. Tulloch, and R. L. Byer, "Modeling of quasi-three-level lasers and operation of cw Yb:YAG lasers," Appl. Opt. 36, 1867 (1997).
[2] W. F. Krupke, "Ytterbium Solid-State Lasers—The First Decade," IEEE J. Sel. Top. Quantum Electron. 6, 1287 (2000).
[3] Y. Liao and R. J. D. Miller, "Pressure tuning of thermal lensing for high-power scaling," Opt. Lett. 24, 1343 (1999).
[4] R. L. Fork, W. W. Walker, R. L. Laycock, J. J. A. Green, and S. T. Cole, "Integrated diamond sapphire laser," Opt. Express 11, 2532(2003).
[5] Y. Tzuk, A. Tal, S. Goldring, Y. Glick, E. Lebiush, G. Kaufman, and R. Lavi, "Diamond Cooling of High-Power Diode-Pumped Solid-State Lasers," IEEE J. Quantum Electron. 40, 262 (2004).
[6] P. Millar, R. B. Birch, A. J. Kemp, and D. Burns, “Synthetic diamond for intracavity thermal management in compact solid-state lasers,” IEEE J. Quantum Electron. 44, 709 (2008).
[7] P. Millar, A. J. Kemp, and D. Burns, “Power scaling of Nd:YVO4 and Nd:GdVO4 disk lasers using synthetic diamond as a heat spreader,” Opt. Lett. 34, 782 (2009).
[8] J. M. Hopkins, S. A. Smith, C. W. Jeon, H. D. Sun, D. Burns, S. Calvez, M. D. Dawson, T. Jouhti and M. Pessa, "0.6 W CW GaInNAs vertical external-cavity surface emitting laser operating at 1.32 μm," Electron Lett. 40, 30 (2004).
[9] J. E. Hastie, S. Calvez, M. D. Dawson, T. Leinonen, A. Laakso, J. Lyytikainen, and M. Pessa, “High power CW red VECSEL with linearly polarized TEM00 output beam,” Opt. Exp. 13, 77 (2005).
[10] N. Laurand, C. L. Lee, E. Gu, J. E. Hastie, S. Calvez, and M. D. Dawson, “Microlensed microchip VECSEL,” Opt. Express 15, 9341 (2007).
40
[11] A. J. Kemp, G. J. Valentine, J. M. Hopkins, J. E. Hastie, S. A. Smith, S. Calvez,
M. D. Dawson, and D. Burns, "Thermal Management in
Vertical-External-Cavity Surface-Emitting Lasers: Finite-Element Analysis of a Heatspreader Approach," IEEE J. Quantum Electron. 41, 148 (2005).
[12] Y. Tzuk, A. Tal, S. Goldring, Y. Glick, E. Lebiush, G. Kaufman, and R. Lavi, "Diamond Cooling of High-Power Diode-Pumped Solid-State Lasers," IEEE J. Quantum Electron. 40, 262 (2004).
41
第四章
摻鐿釔鋁石榴石自鎖模雷射之偏振態動態分析及
鎖模穩定性研究
4-1 雷射中不同雷射偏振態與其時間動態之關聯
雷射的偏振態效應從雷射剛被發現時就已經開始研究了，雷射的兩個正交偏 振場之間週期性的反相位振盪已經在許多種類的雷射系統中被發現，例如光纖雷 射[1-5]、Nd:YAG 雷射[6,7]、垂直共振腔面射型雷射(VCSELs)[8]、CO2雷射[9] 等。兩個偏振本徵態的方向可以由雷射本身的對稱性殘缺機制(symmetry breaking mechanisms)所選擇。偏振態動力學，其中特別是反相位偏振態動力學(antiphase polarization dynamics) ， 由 於 其 在 編 碼 信 息 傳 輸 (transmission of encoded information)[10,11]、外差式探測系統(heterodyne detection systems)[12]、都普勒測 速儀(Doppler velocimetry)[13]與光學微波系統(optical microwave systems)[14]的 應用潛力，現在已經成為一個知名的研究領域。類似的行為也可以在多模態雷射 中看到[15-17]，此時反相位動態出現在不同的軸向模式(axial modes)之間。 實驗中為了量測其反相位偏振動態，通常會先將雷射拆成兩道極化方向互相 正交的光，再用兩個偵測器分別接收到有兩個輸入頻道的示波器觀察，如此一來 比較兩道信號就會發現呈現反相位的振盪，例如圖 4.1 所示[18]，為 Nd:YAG 雷 射其輸出隨時間變化的偏振態動態變化，圖(a)為沒有使用區分偏振的結果，圖(b) 為選擇垂直偏振方向之結果，圖(c)為選擇水平偏振方向之結果，可以看到其垂 直偏振輸出與水平偏振輸出有反相位振盪的現象。這一現象的理論解釋是建立在 兩個不同粒子數反轉子集(two different subsets of population inversions)的基礎上 [1,6,7,19,20]，每個粒子數反轉都與每個極化場的本徵態有關聯，上述為通常的 假設，但是目前尚沒有直接的證據來證明此論述。我們可以藉由直接測量粒子數 反轉的反相位動態來確認關於這個論述的正確性，其提供了一個觀察這模型的預 測，而不僅僅是關於此現象的部分解釋。42 雷射中的反相位偏振態動力學可用一個簡單的模型來解釋，其考慮到雷射是 由與兩個正交偏振本徵值有關兩個雷射子系統所組成，且每個子系統是用其強度 與粒子數反轉來描述。兩個子系統靠交叉飽和現象(cross-saturation phenomena) 耦合︰其中一道偏振強度是靠另一道偏振相關的粒子數反轉來放大(交叉增益效 應)，一道偏振光的受激輻射的粒子數反轉飽和是與另一道偏振有關。反相位偏 振動力學的交叉飽和現象是由於角燒孔效應(angular hole burning)，即偏振態交叉 飽和的原因。

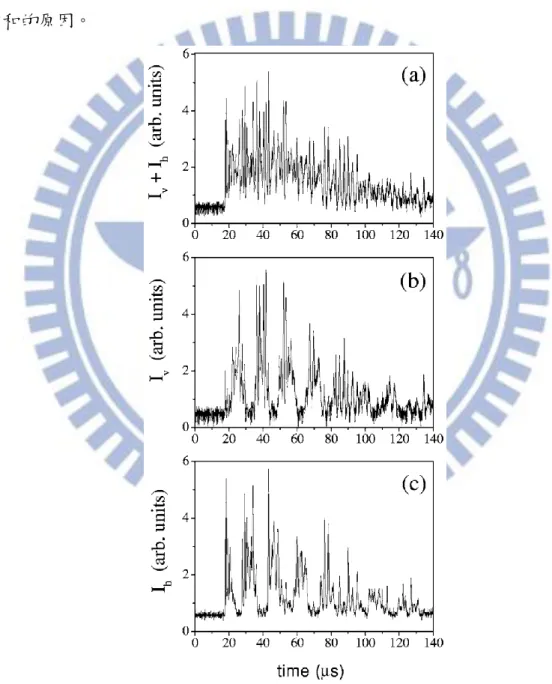

圖 4.1 Nd:YAG 雷射輸出強度之時間演化 (a)無區分偏振 (b)選擇垂直偏振 (c)選擇水平偏振[18]
