含裂縫矽晶太陽能電池的面內與面外共振模態量測

Measurement of In-plane and Out-of-plane Resonance Modes

in Cracked Crystalline Silicon Solar Cells

研 究 生：梁均帆

指導教授：尹慶中 博士

ii

含裂縫矽晶太陽能電池的面內與面外共振模態量測

Measurement of In-plane and Out-of-plane Resonance Modes

in Cracked Crystalline Silicon Solar Cells

研究生：梁均帆 Student：Chun-Fan Liang

指導教授：尹慶中 博士 Advisor：Dr. Ching-chung Yin

國 立 交 通 大 學 機械工程學系碩士班

碩 士 論 文

A Thesis

Submitted to Department of Mechanical Engineering College of Engineering

National Chiao Tung University in partial Fulfillment of the Requirements

for the Degree of Master of Science

in

Mechanical Engineering November 2012

Hsinchu, Taiean, Republic of China

iii

含裂縫矽晶太陽能電池的面內與面外共振模態量測

研究生：梁均帆 指導教授：尹慶中 博士 國立交通大學機械工程學系碩士班

摘 要

薄紙般的矽晶太陽能電池兼具結構撓性及材料脆性，製造過程中容易產 生肉眼不易察覺的細微裂縫，當太陽能電池組成模組時，受熱或壓力等負 荷，容易發生結構性破壞。本研究以自行研發的寬頻壓電換能器量測矽晶 太陽能電池的振動頻率響應函數，再以共振頻率激發對應之共振模態，應 用量測面內及面外位移之電子光斑干涉術(ESPI)，全域檢測矽晶太陽能電 池。矽晶太陽能電池面內振動的模態密度低，適宜以 ESPI 拍攝面內共振模 態，檢出貫穿裂縫位置，裂縫附近之光斑干涉條紋呈現不連續。然而，面 外振動的模態密度高，不易以 ESPI 拍攝出共振模態，但仍可以單頻激發的 振形清晰檢出表面裂縫的特徵，表面裂縫附近的光斑干涉條紋呈現 V 形特 徵。有限元素分析之共振模態與量測結果驗證了實驗的有效性。 關鍵詞：裂紋檢測、面內振動、電子光斑干涉術、矽晶太陽能電池

iv

Measurement of In-plane and Out-of-plane Resonance Modes

in Cracked Crystalline Silicon Solar Cells

Student：Chun-Fan Liang Advisor：Dr. Ching-chung Yin

Department of Mechanical Engineering National Chiao Tung University

ABSTRACT

Thin crystalline silicon photovoltaic (PV) cells have both good flexibility and brittle properties. The solar cells can be seriously fractured by hairline cracks when small disturbance such as thermal deformation, vibration exerts on the cell during manufacturing. Assessing solar cell integrity before or during module processing is therefore essential for minimizing production costs. The in-plane resonance in a thin plate has sparse modal density and can be potentially used to characterize the integrity of a crystalline silicon PV cells. This study integrates an experimental system to measure the resonance vibrations for a thin solar cell. Both resonant frequencies and mode shapes can be in sequence measured effectively. This system comprises an electronic speckle interferometer for measuring in-plane and out-of-plane displacement and a set of broadband conical transducers, which are used to actuate and measure structural vibration. The full-field measuring system was identified through a series of comparisons between experimental and numerical results. The in-plane vibration of a crystalline silicon PV cell has sparse modal density and can be used to characterize the through-thickness cracks. In contrast, the

v

out-of-plane vibrations in the cell have much higher modal density. It is hard to capture individual resonance mode. However, the ESPI image of out-of-plane vibration excited at single operating frequency can be recorded and used for detecting surface cracks. Speckle patterns near defects were manifested as chevron-shaped and broken fringes for surface cracks and through-thickness cracks, respectively. The validity of presented detection method for material discontinuities in photovoltaic cells has been verified by both finite-element analysis of resonant modes and ESPI speckle fringes.

Keywords: Crack detection, in-plane resonance vibration, electronic speckle pattern interferometry, crystalline silicon photovoltaic cells

vi

誌謝

在此感謝指導教授 尹慶中博士於兩年多時間不厭其煩的辛勤教導， 使本論文能順利完成，僅此致上最誠摯的感謝。同時感謝蕭國模老師、鄭 泗東老師及鄭文雅老師在百忙中撥空擔任學生的口試委員，給予學生論文 研究的指正及建議，使本論文內容更完整。 感謝非破壞評估實驗室的博士班學長王多聞、許世明、游泰和、溫子 逵及劉育翔給予研究上的指導及幫助。感謝蔡慶芳、黃士維、鄭智遠、湯 士杰、吳家宇、王裕太及蔡旻軒幫助我在碩一課業上的學習，並教導實驗 儀器的操作及數值模擬的經驗分享。感謝同學李劭遠、吳旻修及郇心慧碩 士生涯中研究的協助，並時常帶給實驗室歡笑，非常高興能與你們度過這 兩年多的時間。學弟何家豪、李柏勳、黃仲平、張維霖、彭鈺原、陳勁希 及學妹吳雨倩、羅憶青，感謝你們帶給實驗室的幫助與歡樂，預祝你們碩 士論文都能順利完成。 感謝這兩年在交大籃球場與我一起打籃球的同學們，我會懷念在這裡 打球的日子。並且感謝交通大學的健身中心，讓我在忙於研究時也能抽空 做短暫的運動。感謝在交通大學給予我幫助的所有老師、助理及同學。 感謝國中至今的好友余昆翰、鄧為元及高正洋的勉勵，假日回台北與 你們一起騎車、釣魚讓我研究所生活增添不同色彩。 最後謝謝我最摯愛的父母親，梁偉義先生、廖麗珍女士，撫養我長大 並在求學路程給我的照顧與支持，非常感謝我的求學過程能有你們的陪 伴，讓我無後顧之憂的接受教育。並感謝兄長梁晉瑋給予我的協助與關愛。 感謝我的女友陳逸萱多年來的陪伴，不論是課業或生活，都給予我鼓勵與 實質的幫助，有妳的支持我才能順利完成論文。僅以此論文獻給我摯愛的 家人、師長與朋友。

vii

目錄

中文摘要 ... iii 英文摘要 ... iv 誌謝 ... vi 目錄 ... vii 表目錄 ... ix 圖目錄 ... xi 第一章 緒論 ... 1 1.1 研究背景 ... 1 1.2 文獻回顧 ... 2 1.2.1 電子光斑干涉術 ... 2 1.2.2 超音波共振法 ... 3 1.3 內容簡述 ... 5 第二章 工作原理與壓電換能器模擬分析 ... 13 2.1 電子光斑干涉術 ... 13 2.2 壓電效應 ... 14 2.2.1 壓電材料的本構方程式 ... 15 2.3 三維有限元素分析之元素及網格 ... 16 2.4 錐形壓電換能器設計與分析 ... 17 第三章 面內振動的數值模擬分析 ... 27 3.1 面內共振模態 ... 27 3.2 太陽能電池面內振動分析 ... 27 3.2.1 太陽能電池模態分析 ... 28

viii 3.2.2 太陽能電池時諧分析 ... 28 第四章 實驗量測結果與討論 ... 40 4.1 面內模態共振實驗裝置 ... 40 4.1.1 錐形壓電換能器的有效量測範圍 ... 40 4.1.2 太陽能電池面內共振頻率量測 ... 41 4.2 ESPI 量測面內位移實驗與結果 ... 42 4.2.1 多晶太陽能電池的量測 ... 43 4.2.2 單晶太陽能電池的量測 ... 44 4.3 含缺陷太陽能電池的量測 ... 45 4.3.1 貫穿裂縫 ... 45 4.3.2 表面裂縫 ... 47 4.4 實驗結果與討論 ... 48 第五章 面外電子光斑干涉術實驗量測 ... 83 5.1 面外圓柱形壓電換能器 ... 83 5.2 多晶太陽能電池面外共振頻率量測 ... 84 5.3 多晶太陽能電池之 ESPI 面外量測 ... 84 5.4 結果與討論 ... 85 第六章 結論與展望 ... 94 6.1 結論 ... 94 6.2 未來展望 ... 96 參考文獻 ... 103 附錄 ... 105

ix

表目錄

表 2.1 ANSYS 的自由網格與規則網格比較表 ... 19 表 2.2 錐形壓電換能器頻率響應計算採用之壓電陶瓷(PZT-4)材料係數 ... 19 表 2.3 錐形壓電換能器頻率響應採用之鋁合金材料係數... 19 表 3.1 模擬分析採用之多晶太陽能電池材料係數 ... 30 表 3.2 單晶太陽能電池材料係數 ... 30 表 3.3-1 多晶太陽能電池面內自然頻率及模態分析結果(Ⅰ)... 31 表 3.3-2 多晶太陽能電池面內自然頻率及模態分析結果(Ⅱ)... 32 表 3.4-1 單晶太陽能電池面內自然頻率及模態分析結果(Ⅰ)... 33 表 3.4-2 單晶太陽能電池面內自然頻率及模態分析結果(Ⅱ)... 34 表 3.5 太陽能電池時諧分析之邊界條件 ... 34 表 4.1 多晶太陽能電池 ESPI 激振頻率與面內共振頻率比較 ... 50 表 4.2-1 多晶太陽能電池數值模擬與 ESPI 實驗(y 方向激振)結果比較(Ⅰ) ... 51 表 4.2-2 多晶太陽能電池數值模擬與 ESPI 實驗(y 方向激振)結果比較(Ⅱ) ... 52 表 4.3-1 多晶太陽能電池數值模擬與 ESPI 實驗(x 方向激振)結果比較(Ⅰ) ... 53 表 4.3-2 多晶太陽能電池數值模擬與 ESPI 實驗(x 方向激振)結果比較(Ⅱ) ... 54 表 4.4 單晶太陽能電池 ESPI 激振頻率與面內共振頻率比較 ... 55 表 4.5-1 單晶太陽能電池數值模擬與 ESPI 實驗(y 方向激振)結果比較(Ⅰ) ... 56

x 表 4.5-2 單晶太陽能電池數值模擬與 ESPI 實驗(y 方向激振)結果比較(Ⅱ) ... 57 表 4.6-1 單晶太陽能電池數值模擬與 ESPI 實驗(x 方向激振)結果比較(Ⅰ) ... 58 表 4.6-2 單晶太陽能電池數值模擬與 ESPI 實驗(x 方向激振)結果比較(Ⅱ) ... 59 表 4.8-1 貫穿裂縫之單晶太陽能電池數值模擬與實驗結果(Ⅰ) ... 64 表 4.8-2 貫穿裂縫之單晶太陽能電池數值模擬與實驗結果(Ⅱ) ... 65 表 4.8-3 貫穿裂縫之單晶太陽能電池數值模擬與實驗結果(Ⅲ) ... 66 表 4.8-4 貫穿裂縫之單晶太陽能電池數值模擬與實驗結果(Ⅳ) ... 67 表 4.9-1 表面裂縫之多晶太陽能電池數值模擬與實驗結果(Ⅰ) ... 68 表 4.9-2 表面裂縫之多晶太陽能電池數值模擬與實驗結果(Ⅱ) ... 69 表 5.1-1 表面裂縫之多晶太陽能電池數值模擬 (Ⅰ) ... 86 表 5.1-2 表面裂縫之多晶太陽能電池數值模擬 (Ⅱ) ... 87 表 6.1-1 本研究量測太陽能電池面內共振模態與[1]之結果(Ⅰ) ... 97 表 6.1-2 本研究量測太陽能電池面內共振模態與[1]之結果(Ⅱ) ... 98 表 6.2 多晶太陽能電池同一方向檢測之實驗結果 ... 99 表 6.3 貫穿裂縫對矽晶太陽能電池數值模擬與實驗結果... 100 表 6.4 矽晶太陽能電池數值模擬與實驗結果 ... 101 表 6.5 貫穿裂縫與表面裂縫之多晶太陽能電池實驗結果比較 ... 102

xi

圖目錄

圖 1.1 單晶太陽能電池的正面 ... 7 圖 1.2 單晶太陽能電池的反面 ... 7 圖 1.3 表面電極(busbar 及 finger) ... 8 圖 1.4 面內振動量測的夾具 ... 8 圖 1.5 RUV 量測系統[9] ... 9 圖 1.6 RUV 實驗側視圖及上視圖[12] ... 9 圖 1.7 矽基板裂縫檢測之敲擊實驗裝置[13] ... 10 圖 1.8 電致發光量測系統[15] ... 10 圖 1.9 單晶太陽能電池的(a) EL 影像、(b) SAM 影像[15] ... 11 圖 1.10 單晶矽基板表面點壓痕裂紋的超音波顯微鏡影像[16] ... 11 圖 1.11 點壓痕裂紋的聚焦離子束掃描式電子顯微鏡影像[16] ... 12 圖 2.1 電子光斑干涉術量測位移的座標系統 ... 20 圖 2.2 ESPI 量測面內振動的實驗系統 ... 20 圖 2.3 ESPI 量測面外振動的實驗系統 ... 21 圖 2.4 壓電材料的正壓電效應 ... 21 圖 2.5 壓電材料的逆壓電效應 ... 22 圖 2.6 元素 Solid45 ... 22 圖 2.7 元素 Solid5 ... 23 圖 2.8 錐形壓電換能器之有限元素網格 ... 23 圖 2.9 錐形壓電換能器幾何尺寸及參數 ... 24 圖 2.10 錐形壓電換能器第一軸向自然模態 ... 24 圖 2.11 不同元素數目計算錐形壓電換能器之電位頻率響應曲線 ... 25

xii 圖 2.12 錐形壓電換能器前端軸向位移頻率響應圖 ... 25 圖 2.13 錐形壓電換能器受時諧外力之電位頻率響應計算曲線 ... 26 圖 2.14 錐形壓電換能器阻抗頻率響應計算曲線 ... 26 圖 3.1 太陽能電池冷鑲埋 ... 35 圖 3.2 多晶太陽能電池剖面的電子顯微鏡影像 1 ... 35 圖 3.3 多晶太陽能電池剖面的電子顯微鏡影像 2 ... 36 圖 3.4 不同元素數目計算多晶太陽能電池之面內振動頻率響應曲線 ... 36 圖 3.5 多晶太陽能電池有限元素模型(a)正面、(b)背面 ... 37 圖 3.6 單晶太陽能電池有限元素模型(a)正面、(b)背面 ... 37 圖 3.7 垂直(Fx)與平行( Fy )電極激振之面內Ux的位移頻率響應計算曲線 ... 38 圖 3.8 垂直(Fx)與平行( Fy )電極激振之面內Uy 的位移頻率響應計算曲線 ... 38 圖 3.9 多晶太陽能電池面內振動位移頻率響應計算曲線 ... 39 圖 3.10 單晶太陽能電池面內振動位移頻率響應計算曲線... 39 圖 4.1 錐形壓電換能器結構示意圖 ... 70 圖 4.2 錐形壓電換能器實體結構 ... 70 圖 4.3 錐形壓電換能器之夾持基座 ... 71 圖 4.4 面內共振頻率量測實驗架構 ... 71 圖 4.5 錐形壓電換能器之阻抗頻率響應量測實驗架構 ... 72 圖 4.6 第一錐形壓電換能器之阻抗頻率響應曲線 ... 72 圖 4.7 第二錐形壓電換能器之阻抗頻率響應曲線 ... 73 圖 4.8 第三錐形壓電換能器之阻抗頻率響應曲線 ... 73 圖 4.9 第四錐形壓電換能器之阻抗頻率響應曲線 ... 74 圖 4.10 太陽能電池面內共振頻率量測實驗 ... 74

xiii 圖 4.11 多晶太陽能電池試片 ... 75 圖 4.12 多晶太陽能電池面內振動頻率響應曲線 ... 75 圖 4.13 單晶太陽能電池試片 ... 76 圖 4.14 單晶太陽能電池面內振動頻率響應曲線 ... 76 圖 4.15 多晶太陽能電池剖面圖[17] ... 77 圖 4.16 含表面裂縫之多晶太陽能電池剖面圖[17] ... 77 圖 4.17 面內 ESPI 光路實驗架構... 78 圖 4.18 面內 ESPI 實驗使用之 LabVIEW 程式介面 ... 78 圖 4.19 表面裂縫 ... 79 圖 4.20 貫穿裂縫 ... 79 圖 4.21 有限元素模型裂縫處斷面重合 ... 80 圖 4.22 有限元素模型裂縫處斷面分開 ... 80 圖 4.23 多晶太陽能電池之貫穿裂縫位置示意圖 ... 81 圖 4.24 單晶太陽能電池之貫穿裂縫位置示意圖 ... 81 圖 4.25 多晶太陽能電池之表面裂縫位置示意圖 ... 82 圖 5.1 面外圓柱形壓電換能器尺寸示意圖 ... 88 圖 5.2 圓柱形壓電換能器模態分析結果 ... 88 圖 5.3 圓柱形壓電換能器受時諧外力之電位頻率響應計算曲線 ... 89 圖 5.4 圓柱形壓電換能器實體結構 ... 89 圖 5.5 圓柱形壓電換能器之阻抗頻率響應曲線 ... 90 圖 5.6 面外共振頻率量測之實驗架構 ... 90 圖 5.7 頻率響應曲線之振幅結果 ... 91 圖 5.8 頻率響應曲線之相位結果 ... 91 圖 5.9 面外 ESPI 實驗架構 ... 92 圖 5.10 完整多晶太陽能電池之 ESPI 影像 ... 92

xiv

1

第一章 緒論

1.1 研究背景

現今人類依舊大量使用非再生能源，包括媒、天然氣、石油等，使地 球資源日漸枯竭，並在空氣中釋出二氧化碳，造成地球暖化。近年來，人 類環保意識提高，再生能源的利用成為重要之議題。地球表面接受 40 分鐘 的太陽能，相當於整個世界 1 年所消耗的能源。台灣位處於陽光日照充足 的亞熱帶地區，適合發展太陽能發電。 太陽能電池是一種能夠直接將光能轉換為電能的光電元件，矽基板的 正面為氮化矽抗反射層(圖 1.1)，背面為鋁質背襯(back surface field, BSF)， 如圖 1.2 所示。表面的外部電極依形狀分為較粗的柵狀匯流電極(busbar)及 較細的指狀(finger)匯流電極，前者為兩束電極，正反面都有；後者散佈電 池正面增加收集電流之面積，如圖 1.3 所示。矽晶太陽能電池主要可分為單 晶矽，多晶矽與非晶矽三類，單晶矽具有方向性，多晶矽為等向性，非晶 矽則無特定方向，多用於可撓性太陽能電池。太陽能電池市場以單晶矽與 多晶矽為主流，單晶矽太陽能電池光電轉換效率最好，多用於充電系統、 道路照明及交通號誌等。多晶矽太陽能電池發電效率次之，多晶太陽能電 池製程步驟簡單、成本低廉，故低功率的電力系統多採用多晶矽太陽能電 池。 矽晶太陽能電池的生產趨勢是降低矽的使用量，讓矽基板厚度愈來愈 薄，矽屬於高剛度脆性材料，製程中的損傷容易產生寬度細微如髮絲般的 裂縫，以自動化光學檢測這些裂縫的檢出率很低。若太陽能電池生產時已 存有裂縫，在錫焊串聯成模組(module)的過程中，很容易造成裂縫延展而破 碎，使得已串聯的部分都無法使用，造成成本的消耗。

2

鄭智遠 [1]採用結構較單純的矽基板為實驗試片，以自行設計的面內共 振模態量測裝置(圖 1.4)，量測試片的面內共振頻率。應用電子光斑干涉術 (electronic speckle pattern interferometry, ESPI)量測物體面內振形的實驗架 構，拍攝矽基板面內共振模態的光斑干涉條紋。比較實驗與數值分析結果， 探討矽基板的面內共振模態。本研究的實驗試片採用矽晶太陽能電池，改 良[1]的實驗量測裝置、光路設計及夾持試片的邊界條件，使得太陽能電池 共振頻率量測與 ESPI 實驗的邊界條件儘可能一致。並製作含裂縫太陽能電 池，利用共振頻率的改變及光斑干涉條紋在裂縫處的不連續性，判斷太陽 能電池裂縫之位置。

1.2 文獻回顧

1.2.1 電子光斑干涉術

1971 年，Butters 及 Leendertz [2]首先提出電子光斑干涉術，這是一種 即時、全域且非接觸的量測技術，使用電視照相機與電子處理技術取代傳 統全像術，縮短量測的時間。採用量測面外位移的實驗架構，將試片變形 前與變形後擷取的影像做相減，獲得等同於變形等高線的光斑干涉條紋。

1977 年，Høgmoen 及 Løkberg [3]在時間平均(time-average) ESPI 量測 系統加入參考光相位調制技術(reference beam modulation)，可即時量測微小 振幅及相位，提高 ESPI 量測振動的精準度。

1996 年 ， Wang et al [4]提 出 振 幅 變 動 電 子 光 斑 干 涉 術 (amplitude -fluctuation ESPI, AF-ESPI)， 比較影像相減與振幅變動法的優缺點，影像 相減法是以動態減靜態，振幅變動電子光斑干涉術是利用兩張不同振幅的 動態影像做相減，後者不僅能降低雜訊干擾，還可提升條紋的清晰度。

3 Huang 及 Ma [5]於 2000 年先量得圓形鋁板的面外共振頻率，再以共 振頻率激振鋁板，利用振幅變動電子光斑干涉術拍攝含裂縫鋁板的面外共 振模態，與數值模擬分析比對，發現鋁板共振頻率隨著裂縫長度增加有下 降趨勢，且干涉條紋在裂縫處會產生位移不連續之特徵，可標示裂縫之位 置。 2003 年，Murukeshan et al [6]應用 Matlab 軟體進行電子光斑干涉術的 數位影像處理，主要根據傅立葉光學(Fourier optics)原理，將影像從空間域 轉換至空間頻率域(spatial frequency)，過濾掉高頻雜訊後，再轉回空間域， 此影像處理方法能有效提高干涉條紋的清晰度。

2008 年，Ma et al [7] 利用 AF-ESPI 量測壓電陶瓷(piezoceramics)與壓 電複合材料(piezo-laminated composites)的面內共振模態，並與數值模擬結果 比對驗證，發現不同疊層角度之壓電複合材料的共振頻率會有改變。

1.2.2 超音波共振法

2000 年，Ostapenko 及 Tarasov [8]提出超音波共振法(resonance ultrasonic vibrationsin, RUV)，採用 Cz-Si 晶圓為實驗試片，以壓電換能器激振試片， 同時以非接觸超音波探頭量測訊號，當試片存有裂縫時，可以共振頻率的 改變作為判斷之依據。 2006 年，Ostapenko et al [9]再提出超音波共振法的實驗架構(圖 1.5)。 以含裂縫的矽基板為實驗試片，利用真空幫浦將矽基板吸附在壓電平台 上，在厚度方向激振，採用寬頻超音波探頭在試片邊緣處量測共振頻率， 並比較實驗與有限元素軟體分析結果，裂縫的長度增長會造成共振頻率振 幅下降，並且在峰值處的頻寬(peak bandwidth)會隨裂縫長度增加而變寬。

4

2006 年，Ostapenko 及 Belyaev et al [10-11]同樣以超音波共振法為理論 基礎，並以有限元素軟體數值模擬含裂縫矽基板的變形。另外使用掃描式 超音波顯微鏡(scanning acousitc microscopy，SAM)觀察裂縫實際尺寸，文獻 中提到在矽基板的共振模態中，高頻率的共振模態會有較大的平面應力。 2007 年，Dallas et al [12]採用圖 1.6 所示之實驗示意圖，測試三種不同 尺寸的矽基板，當矽基板邊長增加，模擬與實驗量測的共振頻率皆有下降 的趨勢。文獻中以兩種不同位置的裂縫做比較，其一為在矽基板邊長中間 位置，其二為在矽基板角落位置，裂縫長度皆為 6mm。在第一種情況下， 含裂縫矽基板的共振頻率附近的頻率響應函數偏移量很小，而第二種角落 型裂縫之頻率響應函數在共振頻率附近的偏移量則非常明顯。 2007 年，Hilmersson et al [13]應用敲擊法，實驗裝置如圖 1.7 所示。檢 測單晶矽基板的音洩訊號，得到共振頻率、共振頻率峰值與阻尼係數的實 驗結果，裂縫依位置可分成兩種，其一為裂縫起始處在矽基板邊長的中間 位置，其二的裂縫位置偏離中間位置。實驗結果顯示，第一種裂縫對上述 三種物理量的變動較靈敏，其中又以共振頻率處頻率響應函數的峰值改變 最為顯著。 2008 年，Monastyrskyi et al [14]將超音波共振法、掃描式超音波顯微鏡 (SAM)與光激螢光(photoluminescence, PL)三種裂縫檢測方法做比較，裂縫若 是貫穿裂縫，三種方法皆可檢出裂縫，但光激螢光法耗時最久，且裂縫會 受到內部雜質影響降低檢出率，超音波共振法檢測時間最短，但無法知道 裂縫位置，裂縫為表面刮傷時，超音波共振法對裂縫靈敏度較差，只有掃 描式超音波顯微鏡與光激螢光法能檢出裂縫。 2009 年，Belyaev et al [15]在文獻中提出結合超音波共振法的三種系 統，在製程中檢測矽基板與太陽能電池裂縫的構想，文章中提到應用電致 發光(electro-luminescence, EL)檢測太陽能電池，實驗架構如圖 1.8 所示，其

5 結果與掃描式超音波顯微鏡影像比較(圖 1.9 a、b)，電致發光法可檢測出裂 縫，掃描式超音波顯微鏡則否。但電致發光法須在太陽能電池上設置電極 後，才能通電進行檢測。 2011 年，Emirov et al [16]以掃描式超音波顯微鏡檢測次毫米壓痕裂 紋，能夠成功標示出太陽能電池及矽基板上的裂縫，如圖 1.10 所示。作者 另外以聚焦離子束掃描式電子顯微鏡(focused ion beam scanning electron microscopy)觀察同樣的十字裂縫，能更進一步觀察裂縫的細節部分，如圖 1.11 所示。文獻中提到太陽能電池的線上檢測方法，使用超音波共振法加 上掃描式超音波顯微鏡或聚焦離子束掃描式電子顯微鏡，能提高太陽能電 池在製造過程中破損的檢出率，惟其檢測非常耗時。

1.3 內容簡述

本研究首先改良鄭智遠先前設計之面內振動實驗裝置，希望藉此能量 測到較清晰的光斑干涉條紋，改進激振時平板試片位移量太小之缺點。另 外將實驗試片水平置放於光學桌面，改善試片自重造成邊界受力不平均與 試片邊緣處的損壞。採用垂直光路，方便調整與試片間的方位，量測面內 x、 y 方向位移。本研究量測太陽能電池的面內共振頻率，並以電子光斑干涉術 拍攝太陽能電池的面內共振模態，與 ANSYS 有限元素軟體的分析結果比 較。再製作含裂縫太陽能電池，以共振頻率改變判斷試片是否含有缺陷， 由干涉條紋不連續處標示裂縫的位置。由於 ESPI 面內量測實驗對表面裂縫 的檢出率不佳，針對表面裂縫以 ESPI 面外量測實驗做檢測。 本文共分成六章，第一章為緒論，介紹研究背景、文獻回顧及論文內 容簡述。第二章，簡介電子光斑干涉術的量測原理、壓電材料特性及錐形 壓電換能器的設計與分析。第三章介紹，應用 ANSYS 套裝軟體，模擬單晶

6

及多晶太陽能電池的共振頻率及共振模態。第四章介紹本研究使用的面內 振動量測裝置及電子光斑干涉術，比較貫穿裂縫與表面裂縫的數值模擬與 實驗結果。第五章介紹 ESPI 面外量測實驗及表面裂縫檢測之結果。第六章 為本研究的結論及展望。附錄摘述 ESPI 面內量測位移的原理。

7

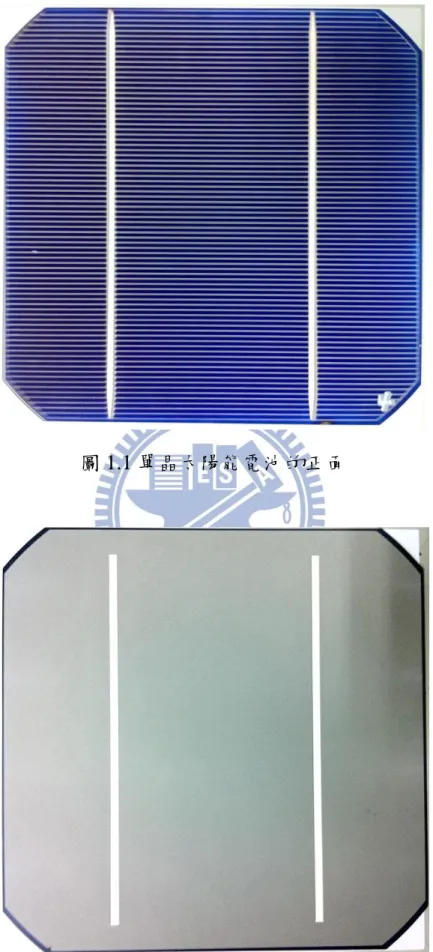

圖 1.1 單晶太陽能電池的正面

8

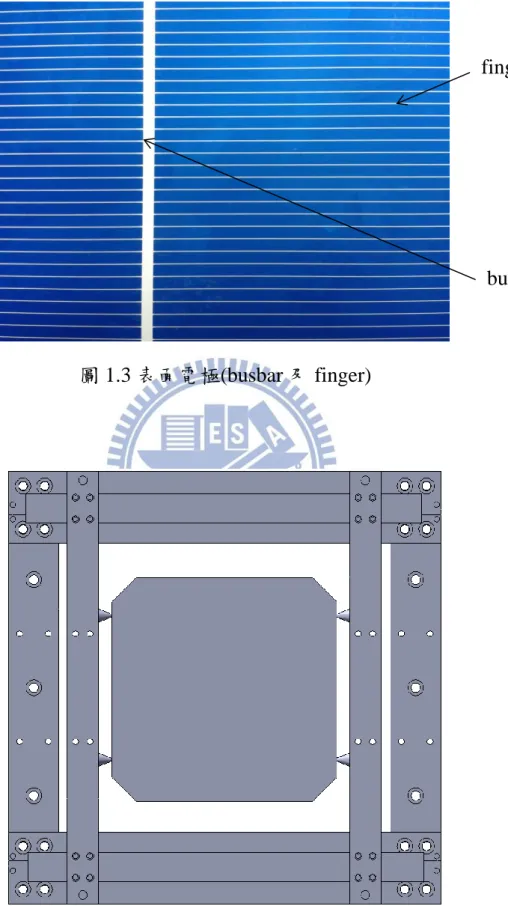

圖 1.3 表面電極(busbar 及 finger)

圖 1.4 面內振動量測的夾具

finger

9 Si wafer Transducer on Z-stage Ultrasonic probe on X-stage pump Computer Controlled electronics 圖 1.5 RUV 量測系統[9] 圖 1.6 RUV 實驗側視圖及上視圖[12]

10 圖 1.7 矽基板裂縫檢測之敲擊實驗裝置[13] Cooled CCD Camera Objective Lens Light Emission Polycrystalline-Si Solar Cell Forward Bias V 圖 1.8 電致發光量測系統[15]

11

(a) (b)

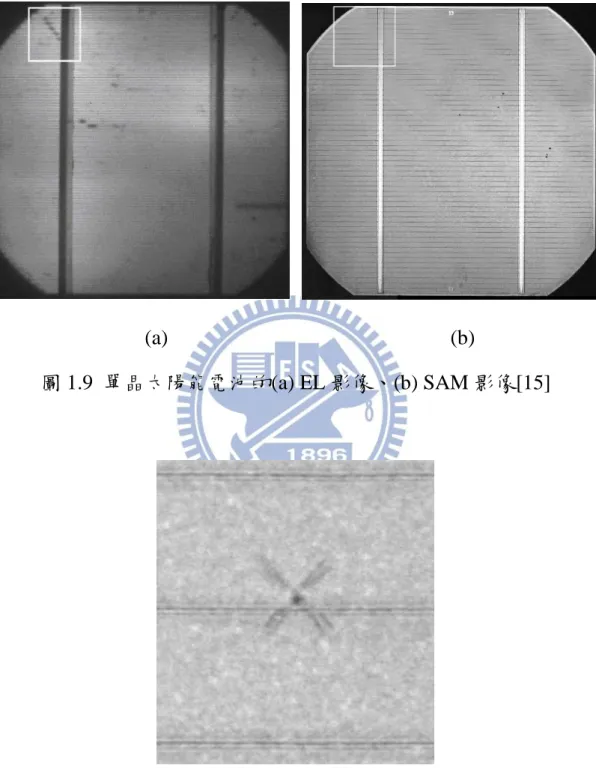

圖 1.9 單晶太陽能電池的(a) EL 影像、(b) SAM 影像[15]

12

13

第二章 工作原理與壓電換能器模擬分析

本章分成四節，第一節介紹電子光斑干涉術的原理及 ESPI 面內與面外 位移量測的實驗架構。第二節介紹壓電材料的力學行為及電性。第三節介 紹有限元素分析軟體的網格類型及建模方式。第四節以有限元素法模擬錐 形壓電換能器的振動響應，先介紹壓電換能器的設計構想，使用 ANSYS 套 裝軟體，以模態分析求得軸向自然頻率數值，再應用時諧分析繪出頻率響 應曲線。

2.1 電子光斑干涉術

同調光經過粗糙面散射而成的顆粒狀光學斑點稱為光斑(speckle)，照射 區域的尺寸大小取決於光波長及透鏡的焦距與光圈。當待測物受負載而表 面變形大於光波長時，自光學粗糙面散射的光在空間互相干涉形成複雜的 光強分布，形成顆粒狀之光斑圖(speckle pattern)，光斑的大小與雷射光波長 及待測物距離成正比關係。 電子光斑干涉術是以影像感測元件與電子處理技術，紀錄低空間頻率 (low spatial frequency)之全像干涉術，具有即時、全域與非接觸等優點，是 一種用途廣泛的光學測量方法。電子光斑干涉術可分為兩種光路架構，一 是平行於待測物表面的面內位移量測，二是垂直於待測物表面的面外位移 量測，如圖 2.1 所示。本研究主要量測太陽能電池的面內變形，為了增加干 涉 條 紋 的 解 析 度 ， 參 考 Høgmoen 和 Løkberg [3] 所 提 出 的 均 時 法 (time-average method)、Murukeshan et al [6]進行影像處理之方法，及 Wang et al [4]提出的振幅變動法，量測太陽能電池面內振動的等位移條紋。均時法 是在電荷耦合相機(charge-coupled device, CCD)的曝光時間內對振動物體連

14 續存取，再使用影像處理方法，得到的干涉條紋由零階貝索函數控制，使 節線區的影像較亮。 本研究實驗架構分為 ESPI 面內及面外位移量測系統，在面內量測架構 (圖 2.2)中，雷射光通過分光鏡分成物光及參考光，兩道光束分別經過反射 鏡，穿過空間濾波器轉為球面光，兩同光程之球面光同時照射在太陽能電 池，激振電池產生擾動，以相機擷取兩張不同振幅激振之影像，進行影像 相減獲得光斑干涉圖形。在 ESPI 面外位移量測實驗架構(圖 2.3)中，雷射光 先經過空間濾波器轉為球面光，再通過 45 度分光鏡分為物光及參考光，前 者照射於待測試片，後者照射於參考平面，同時產生散射，由相機擷取兩 散射光干涉產生的影像，再與另一張不同振幅激振之影像相減，即可得光 斑干涉圖形。相關量測園裡的數學表示式詳述於附錄。

2.2 壓電效應

壓電材料的壓電效應分為正壓電效應(piezoelectric effect)與逆壓電效應 (converse piezoelectric effect)。當壓電材料施以正向壓力時，材料體內之電 偶極矩會因壓縮而變短，此時壓電材料為抵抗變化會產生電壓抗衡以保持 原狀。參考圖 2.4 所示，當一機械應力作用於壓電材料時，材料體會產生一 組與應力大小成正比例的正負電荷，若應力方向相反，電壓也隨之相反， 這種正壓電效應即是機械能轉化為電能的過程，大多應用於感測器，如加 速規及位移感測器等。在壓電材料表面施予電壓時，因電場作用，電偶極 矩被拉長，壓電材料會沿電場方向伸長，這是電能轉化為機械能的逆壓電 效應，如圖 2.5 所示，大多應用於壓電致動器(piezoelectric actuator)。本研 究採用壓電材料設計錐形換能器，作為激振及感測太陽能電池之裝置。

15

2.2.1 壓電材料的本構方程式

壓電陶瓷為機械能與電能互相耦合的材料，本構方程式(constitutive equation)包含機械特性與電性。壓電陶瓷為非等向性材料，本構方程式比一 般等向性材料複雜。 本構方程式涉及的變數有四組，其中兩組為機械場變數，應力 T 及應 變 S，兩組為電性場變數，電場 E 與電位移 D。壓電材料的本構方程式表示， T E   T c S e E S   D e S ε E (2.1) 此處依據 Voigt 表示法，將應力與應變二階張量(tensor)簡化為向量型式，T 為應力向量，S為應變向量，cE為在固定電場條件下的彈性剛度矩陣(matrix of elastic stiffness)，e為壓電常數矩陣(matrix of piezoelectric constants)，eT為 壓電常數矩陣的轉置矩陣(transport matrix)，D為電位移向量矩陣，E為電 場向量，εS是固定應變下的介電常數矩陣(matrix of dielectric constants)。

考慮以 Z 軸為極化方向，具橫向等向性之壓電陶瓷，其彈性勁度矩陣為 11 12 13 12 11 13 13 13 33 44 44 66 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 E C C C C C C C C C C C C                    c (2.2) 壓電常數矩陣為            0 0 0 0 0 0 0 0 0 0 0 0 0 33 31 31 15 15 e e e e e e (2.3) 固定應變之介電常數矩陣為

16            S S S S 33 11 11 0 0 0 0 0 0    ε (2.4) 本構方程式(2.1)可以展開如下：                                                                                           3 2 1 6 5 4 3 2 1 33 33 31 31 11 15 11 15 66 15 44 15 44 33 33 13 13 31 13 11 12 31 13 12 11 3 2 1 6 5 4 3 2 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 E E E S S S S S S e e e e e C e C e C e C C C e C C C e C C C D D D T T T T T T    (2.5)

2.3 三維有限元素分析之元素及網格

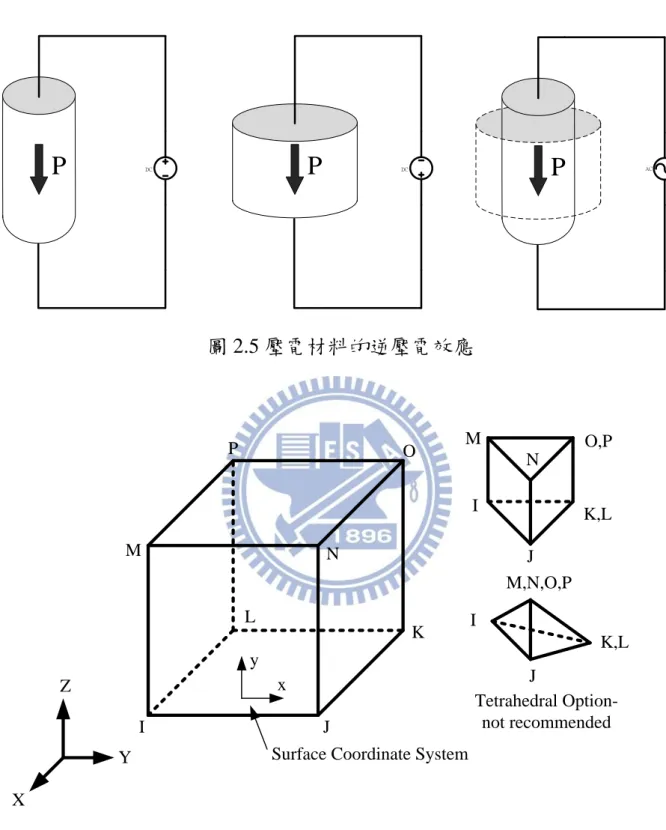

本研究分析兩種振動模型，分別為錐形壓電換能器及太陽能電池，模 擬使用的結構元素類型為體積元素 Solid45 及 Solid5，如圖 2.6、2.7 所示。 太陽能電池及錐形換能器鋁合金材料使用 Solid45 元素，此元素為 8 個節點 的三維元素，每個節點有 x、y、z 三個方向的位移自由度，錐形換能器的 壓電材料使用 Solid5 元素，此元素同樣為 8 節點的三維元素，每個節點有 x、 y、z 三個方向的位移自由度及一個電位自由度。有限元素網格可分為自由 網格(free mesh)及規則網格(mapped mesh)，自由網格與規則網格的比較參考 表 2.1 所示。太陽能電池及錐形壓電換能器外型較單純，故都使用 ANSYS 軟體繪圖製作模型，採用規則網格做有限元素模型。
