奈米碳管反應牆提昇電動力法移除土相中 1,2 二氯苯之研究－電位坡降及處理
時間之影響
袁菁1、黃琬鈴2、陳炫妤3 1國立高雄大學土木與環境工程學系 教授 (高雄市)
2國立高雄大學土木與環境工程學系 研究生 (高雄市)
3國立高雄大學土木與環境工程學系 專題生 (高雄市)
國科會計畫編號：NSC 94-2211-E-90-003 摘要本文係探討電動力系統中電位坡降及處理時間對於 1,2-二氯苯污染土壤整治之影響。電動力試模 (4.2 cm φ ×12 cm L)係由陰極槽、陽極槽及土壤室所組成，滲透性反應牆係由奈米碳管及渥太華砂以 等重量比混合組成，置於土壤室適當位置。將反應牆分別設置於試模陽極端(距陽極端 2 cm)、中間(距 陽極端 6 cm)及陰極端(距陽極端 9 cm)，以陰離子界面活性劑為操作流質，各施加 1~4 V/cm 之電位坡 度進行 5~11 天之電動力實驗。實驗結果顯示，電流密度與時間之關係圖顯示，電位坡降越大，電流 密度提升時間較短，當電位坡降高於 2 V/cm 時(Test3~5)，電流密度約 40 小時後即達頂峰，而相對的 電流密度也隨著電位坡降增大而上升，但其於 48~72 小時內即快速下降，顯示其電解反應劇烈，反應 所產生之沉澱物可能造成孔隙阻塞而導致電流密度快速下降。電位坡降為 1.0 V/cm 時，1,2-二氯苯之 殘留量較高，其原因可能為電壓不足以驅使 1,2-二氯苯移動而造成；反之電位坡降較高時(Test 3~5)， 雖電壓可使 1,2-二氯苯快速移動，但卻無法與反應牆完全反應，造成去除效果較不明顯。 關鍵詞：1,2-二氯苯、電動力法、奈米碳管、陰離子界面活性劑、電位坡降 一、前言 奈米技術是本世紀先進國家科技發展之重 點領域，各國無不卯足全力，投入大量人力與研 發經費以掌握或取得技術之領先地位。奈米技術 對環境潛在的正面影響有：(1)降低原材料之使用 量；(2)將污染物的產生率降至最低；(3)減少毒化 物的使用；(4)提升處理效率；(5)污染場址之復育 [1]。 然目前奈米碳管(Carbon nanotube，CNT)以 應用於液相重金屬之移除為多，其主要機制係因 其具有較高之比表面積優勢用以吸附為主。將 CNT 應用於有機污染物之去除研究較少見於文 獻中，更遑論及應用於土相污染物之整治與復 育。因此，將 CNT 應用於土相中有機溶劑之移 除則為本研究之研究重點。 含氯芳香烴類化合物為常用的工業化學物 質，因其廣泛使用導致對環境具持續性之影響， 氯苯類化合物係指苯上有一個或多個氫被氯所 取代，如氯苯（Chlorobenzene, CB）、鄰二氯苯 （1,2- dichlorobenzene, 1,2-DCB）、對二氯苯（1,4- dichlorobenzene, 1,4-DCB）等，甚至是列為疑似 環境荷爾蒙的六氯苯(Hexachlorobenzene)，其物 理化學性質皆很穩定，不易分解且具毒性。含氯 有機物因廣泛被當作工業原料、農藥及中間原料 與有機溶劑使用，若貯存、使用及處理不當，可 能洩露至土壤中，進而污染深層之地下水層，而 污染物便隨地下水流佈，致污染範圍擴大。水相 中氯苯類污染之處理技術，分為物理、化學及生 物等方法，例如吸附法[2]、薄膜分離技術[3]、高 級氧化法[4、5]、電化學方法[6]、生物降解等[7、 8]。而針對土相中氯苯類污染之處理技術，多以 生物處理為主[9-12]，其優點主要為操作成本
低，但反應時間卻十分冗長。 電動力技術(Electrokinetic , EK)是一種創新且 經濟之現地土壤/地下水復育技術，此法可用於低 滲透性污染場址現地或離場之復育工作，可直接 於污染場址將汙染物加以移除、處理或侷限。該 法被美國環保署認可為整治地下層有關 DNAPLs 污染黏質土壤場址之可行技術之ㄧ[13]，而在歐 洲，亦已應用於銅、鋅、鉛、砷、鎘、鉻、鎳等 重金屬之處理。其係在污染土壤中通以直流電 壓，產生之電場將引導電解質溶液之移動，因而 移除土壤間之污染物，或濃縮至有限之範圍以利 處 理 ，在 整個 電動 力處理 系 統中 ，離 子遷 移 (ion-migration)、電滲透流(electro-osmosis)、電泳 (electrophoresis)、電解反應(electrolysis)為汙染物 之主要移除機制[14]。其主要優點為[15]：(1)能 於現地將汙染物由污染介質中去除(2)不受污染 物種類限制 (3)可產生均勻之電滲透流於異質並 有效控制電滲透之流向(4)高移除效率且具安全 性(5)對於低滲透性之土壤其處理效果亦十分顯 著 (6)具有與其它整治技術搭配之彈性。
滲透性反應牆(Permeable Reactive Barrier , PRB)係利用具有反應性材料所建構，可被水穿透 之處理單元。其主要設置於地下水污染團流向上 並與水流方向垂直，污染物與反應材料產生物 理、化學或生物作用，於現地被破壞或固定以達 到地下水整治目的[16]。本身具有低建造、省安 裝成本、低操作及維護成本等性質，是目前極具 有發展潛力的整治技術之一。而國內已有許多研 究以將其應用於結合電動力復育技術，進行土壤 中重金屬、有機物及硝酸鹽類之去除[17、18]， 因此，此部份之研究在未來仍有許多空間。 本 研 究 目 的 係 利 用 電 動 力 - 滲 透 性 反 應 牆 (EK-PRB)系統，以奈米碳管基材作為滲透性反應 牆基材，結合電動力管柱試驗進行土壤中 1,2-二 氯苯之移除，探討反應牆材質及操作流質之影 響，藉此評估較佳之操作條件。 二、實驗材料及方法 1. 實驗材料 (1) 土樣樣品及操作
本研究使用之土樣為黏質土壤，係採自高雄 縣燕巢鄉某處距地面 15-30 公分之表土為主， 採 樣回來之土樣經 3~7 天的自然風乾之後，去除雜 物後，以木槌將大顆黏粒搗碎，選取通過 ASTM 10 號篩(2mm)土樣為實驗用。其性質分析如表 1 所示。 表 1.土壤基本性質
Characteristics Analysis Method
Texture clay Organic content (%) 3.73 Soil pH 8.96 pHzpc 2.4 BET area (m2/g) 16.38 CEC(meq/100 g) 0.66 Density (g/cm3) 2.64 Moisture content(%) 2.61 Hydraulic conductivity(cm/s) ＜10-8 (2) 奈米碳管吸附材質 本實驗所用之奈米碳管為向匡元生技公司 購買之商業多層奈米碳管（Multi-wall Carbon Nano-tubes, MWCNT），長度約 5～15μm、純度 達 95％以上、含碳量則＜3%、內徑約 0.34 nm， 經純化之奈米碳管，比表面積經量測為 122.19 m2/g，詳盡純化程序參見[19]，其基本性質彙整 如表 2 所示。 (3) 操作流質 本研究使用陰離子界面活性劑之十二烷基 苯磺酸鈉(Sodium dodecylbenzenesulfonate，SDS) 為操作流質。 2 實驗方法 (1) 污染土配置 污 染 土 配 製 係 將 0.75ml 1,2- 二 氯 苯 溶 於 100ml 二氯甲烷中，再摻入 300g 乾燥土壤中，混 合攪拌至半乾燥狀態，待二氯甲烷完全揮發，即 完成污染土樣之配製步驟。 於配製完成的污染土中取出三個樣本各 5 g，將 5 g 污染土樣溶於 15ml 二氯甲烷中，置於 旋轉式震盪機上旋轉 20 分鐘，將溶液稀釋至檢 量線範圍內，以氣相層析儀分析之(測試土壤中污 染物濃度是否符合與均勻性)。 (2) 電動力實驗 電動力試驗於長度 22 cm 及內徑 4.2 cm 之玻 璃材質試模進行(參見圖 1)，該試模由陽極槽(5cm 長)、土體(12cm 長)及陰極槽(5cm 長)等三部分所
組成。電極槽與土體之間放置耐酸鹼尼龍濾布及 Whatman #1 玻璃纖維濾紙，兩組多孔隙石墨電極 棒(直徑 0.64 cm AGKSP, Union Carbon Co., New York, USA)，分別安置於陽極槽及陰極槽內，於 土體中設置一道以奈米碳管與渥太華砂依一定 比例組成為基材之反應牆。 圖 1 電動力設備圖 (3) 污染土管柱填裝 污染土試模填充方式分兩次填裝，首先將汙 染土填至電動力試模約半滿後，利用 1 kgw 的秤 錘壓密 10 分鐘，待壓密完成後，將一定比例組 成之奈米碳管與渥太華砂置入，並填充第二次之 污染土後壓密即完成。 (4) 電動力試模組裝 電動力試驗所使用之試模如圖 1 所示。試模 由陽極槽、土樣體、陰極槽所組成。試驗期間， 固定間隔時間於電極槽採取水樣，檢測溶液中 1,2-二氯苯之濃度，記錄電流、出流量及電極槽 液之 pH 值和導電度等電動力參數。待完成試驗 後，將試模內污染土切割分成 6 段及陰、陽兩極， 每段土樣經萃取後檢測氯苯之殘餘濃度、土壤 pH 值、氧化還原電位值及導電度，以探討氯苯之去 除效率及反應機制。 本實驗共進行七組實驗，進行 1~4 V/cm 之 電位坡度進行 5~11 天之電動力實驗。試驗期間， 定期於電極槽液採取水樣，檢測溶液中 1,2-二氯 苯之濃度，記錄電流、出流量及電極槽液之 pH 值和導電度等電動力參數。待完成試驗後，將試 模內污染土切割分成 6 段及陰、陽兩極，每段土 樣經萃取後檢測 1,2-氯苯之殘餘濃度、土壤 pH 值，以探討 1,2-二氯苯之去除效率及反應機制。 (5) 1,2-二氯苯定量分析 有關 1,2-二氯苯定量分析所使用儀器為氣 相層析儀（Gas chromatography, GC）：機型為 HP4890D，USA。 三、結果與討論 試驗結果彙整如表 2 所示。 1. 電位坡降及處理時間對 EK/CNTs 系統之影響 試驗期間操作期間，陰極槽操作液之 pH 值升高 至 11.0~12.3 左右，維持高 pH 值變化狀況。而 陽極槽液發生 pH 情形，約下降至 1.0~3.0 左 右，因此陰陽兩極產生電解反應(如式 1 及式 2)， 於陽極處不斷釋放處氫離子，至陽極槽成酸性， 而於陰極處釋放出氫氧離子，至陰極槽液呈鹼 性。 Anode：2H2O → O2 + 4H+ + 4e- (1) Cathode：2H2O + 2e-→ H2+2OH- (2) 經由 5 天電動力處理後土壤切片 pH 值之結 果繪圖如圖 2 (a)及(b)，可發現試驗土壤 pH 值由 陽極往陰極逐漸升高。其中改變電位坡降之 pH 值由 2.03~4.40 升至 10.77~11.98，處理時間不同 之 pH 值由 3.1~4.4 升至 11.98~12.30，靠近陽極 端之土壤有明顯被酸化之情形，而靠近陰極端之 土壤則被鹼化，此乃因電滲透流挾帶在陽極槽電 解反應產生大量的氫離子遷移；而陰極槽電解反 應所產生的氫氧離子受到離子效應移向陽極。因 氫離子及氫氧離子之遷移，致產生上述陰陽兩極 土壤酸鹼度之變化。而處理後土壤 pH 之分佈圖 發現，電位坡降較低之試驗中(Test2)，其 pH 值 起伏變化較其他試驗小，可能因為電壓之不足， 降低電場之電解反應。 由電流密度與時間之關係圖顯示(參見圖 3)，電位坡降越大，電流密度提升時間較短，當 電位坡降高於 2 V/cm 時(Test3~5)，電流密度約 40 小時後即達頂峰，而相對的電流密度也隨著電 位坡降增大而上升，但其於 48~72 小時內即快速 下降，顯示其電解反應劇烈，反應所產生之沉澱 物 可 能造 成孔 隙阻 塞而導 致 電流 密度 快速 下 降。而處理時間之延長(Test 6~7)，在 120 小時之 後，其電流密度並未較大之起伏，顯示電動力試 驗在於 120 小時之處理後，其系統已到達穩定， 延長處理時間，並未帶來更大之處理效益，故電 動力試驗之處理時間應選擇 5 天作為較佳之選

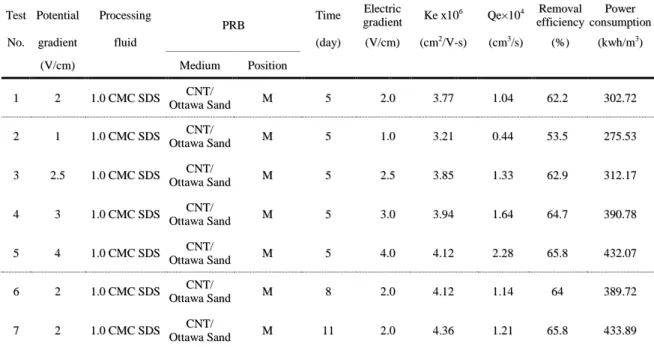

表 2 EK/CNTs 系統處理實驗之結果 擇。電滲透係數(Ke)係以類似達西公式計算而 得，以了解反應過程中電場之電動力行為。 Qe K ie e A 上式，Ke : 電滲透係數(cm2/V-s) ie : 電位坡度(V/cm) 圖 2 電動力法處理後試模內部土壤 pH 值分布圖 (a)電位坡降 (b)處理時間 隨著電位坡降及處理時間之增加，其電滲透 係 數 及 電 滲 透 流 量 均 隨 之 上 升 ， 分 別 為 3.21~4.36×10-6 cm2/V-s 及 0.44~2.28×10-4 cm3/s， 顯示電位坡降之提升，會使電動力之作用更為顯 著。 圖 3 電流密度變化之影響 (a)電位坡降 (b)處理時間 T Teesstt PPootteennttiiaall PPrroocceessssiinngg P PRRBB TTiimmee E Elleeccttrriicc g grraaddiieenntt KKeexx1100 6 6 QQee××110044 RReemmoovvaall e effffiicciieennccyy P Poowweerr c coonnssuummppttiioonn N Noo.. ggrraaddiieenntt fflluuiidd ((ddaayy)) ((VV//ccmm)) ((ccmm22//VV--ss)) ((ccmm33//ss)) ((%%)) ((kkwwhh//mm33)) ((VV//ccmm)) MMeeddiiuumm PPoossiittiioonn 1 1 22 11..00CCMMCCSSDDSS CCNNTT// O OttttaawwaaSSaanndd MM 55 22..00 33..7777 11..0044 6622..22 330022..7722 2 2 11 11..00CCMMCCSSDDSS CCNNTT// O OttttaawwaaSSaanndd MM 55 11..00 33..2211 00..4444 5533..55 227755..5533 3 3 22..55 11..00CCMMCCSSDDSS CCNNTT// O OttttaawwaaSSaanndd MM 55 22..55 33..8855 11..3333 6622..99 331122..1177 4 4 33 11..00CCMMCCSSDDSS CCNNTT// O OttttaawwaaSSaanndd MM 55 33..00 33..9944 11..6644 6644..77 339900..7788 5 5 44 11..00CCMMCCSSDDSS CCNNTT// O OttttaawwaaSSaanndd MM 55 44..00 44..1122 22..2288 6655..88 443322..0077 6 6 22 11..00CCMMCCSSDDSS CCNNTT// O OttttaawwaaSSaanndd MM 88 22..00 44..1122 11..1144 6644 338899..7722 7 7 22 11..00CCMMCCSSDDSS CCNNTT// O OttttaawwaaSSaanndd MM 1111 22..00 44..3366 11..2211 6655..88 443333..8899
Normalized distance from anode to cathode
0.0 0.2 0.4 0.6 0.8 1.0 S oil pH 0 2 4 6 8 10 12 14 Test 1 Test 2 Test 3 Test 4 Test 5 Initial pH 8.75 (a)
Normalized distance from anode to cathode
0.0 0.2 0.4 0.6 0.8 1.0 S oil pH 0 2 4 6 8 10 12 14 Test 1 Test 6 Test 7 Initial pH 8.75 (b) (a) Processing time(hr) 0 20 40 60 80 100 120 Cu rren t den sit y (mA /cm 2 ) 0 20 40 60 80 100 Test 1 Test 2 Test 3 Test 4 Test 5 (a) Processing time(hr) 0 50 100 150 200 250 Cu rren t den sit y (mA /cm 2) 0 20 40 60 80 100 Test 1 Test 6 Test 7 (b)

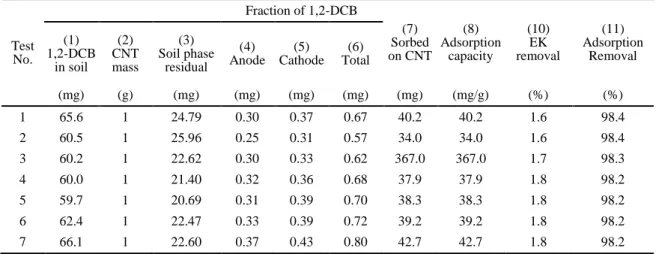

表 3 1,2-二氯苯去除分佈 2. 電動力處理後之土壤殘留分布 整體而言(見表 2)，電位坡降增加會使去除 率隨之上升，然電位坡降高 2V/cm 時，對去除率 改善較無明顯影響，當電位坡降提升為 2.5~4.0 V/cm，去除率分別為 62.2~65.8 %，提升效率並 不大；且當電位坡降上升時，電力耗損量則高達 312.17~432.07 kwh/m3，約為 2 V/cm 時之 1.43 倍，故於結果顯示提升電位坡降對氯苯之去除率 無明顯幫助。 分析 1,2-二氯苯之殘留量(圖 4)發現，各組 之趨勢大多為陽極往陰極提升，顯示電滲透流由 陽極流向陰極。分析土壤之 1,2-二氯苯殘留量結 果顯示，於反應牆後端之殘留量較低，而電位坡 降為 1.0 V/cm(Test 2)時，1,2-二氯苯之殘留量較 高，其原因可能為電壓不足以驅使 1,2-二氯苯移 動而造成；反之電位坡降較高時(Test 3~5)，雖電 壓可使 1,2-二氯苯快速移動，但卻無法與反應牆 完全反應，造成去除效果較不明顯。 3. 1,2-二氯苯去除機制 本研究去除機制有二，一為藉由電滲透 流，將土相中之 二氯苯移除至液相；一為 1,2-二氯苯與反應牆發生吸附行為，使之移除。去除 分布如表 3 所示，由 EK 系統去除之效率約 1.61~1.83%，反應牆系統吸附行為，為主要的去 除機制，去除率為 98.17~98.39%。由於電位坡降 之提升，使得 EK 之去除機制相對也提升，且高 滲透率及滲透流量，使得 1,2-二氯苯與反應牆接 觸時間較短，吸附行為也較不顯著。而處理時間 之延長，可能因反應牆之吸附量已達飽和，故漸 漸轉為 EK 去除機制。 圖 4 不同操作條件下 1,2-二氯苯殘留分布圖 (a)操作流質不同(b)濃度不同 四、結論 1. 電流密度與時間之關係圖顯示，電位坡降越 大，電流密度提升時間較短，當電位坡降高 於 2 V/cm 時(Test3~5)，電流密度約 40 小時 後即達頂峰，而相對的電流密度也隨著電位 坡降增大而上升，但其於 48~72 小時內即快 Test No. Fraction of 1,2-DCB (7) Sorbed on CNT (8) Adsorption capacity (10) EK removal (11) Adsorption Removal (1) 1,2-DCB in soil (2) CNT mass (3) Soil phase residual (4) Anode (5) Cathode (6) Total (mg) (g) (mg) (mg) (mg) (mg) (mg) (mg/g) (%) (%) 1 65.6 1 24.79 0.30 0.37 0.67 40.2 40.2 1.6 98.4 2 60.5 1 25.96 0.25 0.31 0.57 34.0 34.0 1.6 98.4 3 60.2 1 22.62 0.30 0.33 0.62 367.0 367.0 1.7 98.3 4 60.0 1 21.40 0.32 0.36 0.68 37.9 37.9 1.8 98.2 5 59.7 1 20.69 0.31 0.39 0.70 38.3 38.3 1.8 98.2 6 62.4 1 22.47 0.33 0.39 0.72 39.2 39.2 1.8 98.2 7 66.1 1 22.60 0.37 0.43 0.80 42.7 42.7 1.8 98.2
(a)
Normalized distance from anode to cathode
0.0 0.2 0.4 0.6 0.8 1.0 Residu al co ncen tratio n i n so il ( m g/kg ) 0 50 100 150 200 250 300 Test 1 Teat 2 Test 3 Test 4 Test 5 PRB
Normalized distance from anode to cathode
0.0 0.2 0.4 0.6 0.8 1.0 Res idu al c on cen trati on in so il ( mg/kg ) 0 50 100 150 200 250 300 Test 1 Test 6 Test 7 PRB
(b)
(a)
速下降，顯示其電解反應劇烈，反應所產生 之沉澱物可能造成孔隙阻塞而導致電流密度 快速下降。 2. 電位坡降增加會使去除率隨之上升，然電位 坡降高 2V/cm 時，對去除率改善較無明顯影 響，當電位坡降提升為 2.5~4.0 V/cm，去除率 分別為 62.2~65.8 %，提升效率並不大；且當 電位坡降上升時，電力耗損量則高達 312.17~432.07 kwh/m3，約為 2 V/cm 時之 1.43 倍，故於結果顯示提升電位坡降對氯苯之去 除率無明顯幫助。 3. 處理時間之延長，可能因反應牆之吸附量已 達飽和，其去除機制漸漸轉為 EK 之去除。 五、參考文獻
[1] Mohammad Abdul Hameed Hyder, Master’s Thesis, Technical University of Hamburg-Harburg, German, June-2003 [2] 薛舒珮，「利用鎂合金精煉浮渣製備奈米級 氧化鎂」，國立中山大學環境工程研究所碩士論 文，2005。 [3]鄭人豪，「利用奈米級TiO2 薄膜光催化處理 氯苯水溶液之研究」，國立中山大學環境工程研 究所碩士論文，2003。
[4]Probstein, R. F. and R. E. Hicks, “Removal of Contaminantsfrom Soils by Electric Fields”, Science, Vol. 60, No. 23,pp.498-503, (1993). [5]黃順興，「電聚浮除法處理氯苯之探討」，淡 江大學水資源及環境工程學系碩士論文，1999。 [6]Bouwer, E. J. “Biotransformation of Aromatics in Strip-PitPond” ， Journal of Environmental
Engineering, Vol.115, n4,pp.741-755(1989).
[7]許菁珊，「沸石對於光電產業揮發性有機化合 物之吸/脫附研究」，國立中山大學環境工程研究 所碩士論文，2005。
[8]U.S. EPA, Superfund Innovative Technology Evaluation Program, Technology Profiles 10th Ed. EPA/540/R-99/500a, Vol. 1, pp. 194~195; 202~203;224~225, (1999).
[9]Reddy, K. R., and Parupudi, U. S. “Removal of Chromium , Nickel, and Cadmium From Clay by
In-Situ Electrokinetic remediation,” Journal of Soil
Contamination, Vol.6, No.4, pp. 391-407 (1997).
[10]翁誌煌、林純玉，「利用零價鐵反應牆提昇 電動力復育六價鉻污染黏土之研究」，第一屆土 壤地下水研討會，2003. [11]袁菁、翁誌煌、江姿幸，「零價鐵提昇電動 力法處理四氯乙烯污染土壤之初步研究」，中華 民 國 環境 工程 年會 第十七 屆 廢棄 物處 理研 討 會，2002。 [12]李曉嵐，「奈米鐵粉結合電動力法處理含硝 酸鹽土壤之研究」，國立中山大學環境工程研究 所碩士論文，2002。
[13]U.S. EPA, Superfund Innovative Technology Evaluation Program, Technology Profiles 10th Ed. EPA/540/R-99/500a, Vol. 1, pp. 194~195; 202~203; 224~225, (1999).
[14] Shapiro A. P. Renaud P. C. and Probstein R. F. “Preliminary Studies on the Removal of Chemical Species from Saturated Porous Media by Electroosmosis”, Physicochemical Hydrodynamics, Vol. 11, No. 56, pp. 785-802 (1989).
[15] Acar, Y. B. and A. N. Alshawabkeh, "Principals of Electrokinetic Remediation",Environmental Science and Technology, Vol. 27, No. 4, pp. 2638~2647, 1993.
[16] U.S. Environmental Protection Agency Office
of Solid Waste and Emergency Response
Technology Innovation Office Washington, DC 20460 January (2002).
[17]Bellack, E., “Arsenic removal from potable water,” J. AWWA , Vol. 63 , No. 7, pp. 454-458 (1971).
[18]Han, B., Runnells, T., Zimbron, J., and Wickramasinhe, R., “Arsenic removal from drinking water by flocculation and microfiltration,” Desalination Vol. 145, pp.293-298 (2002).
[19] 袁菁、劉瑋婷，「酸液改質之奈米碳管對於
液相氯苯吸附現象之探討」，第三屆環境保護與 奈米科技學術研討會，2006
