針對數位電視機上盒設計有效率之DSM-CC解碼器

國

立

交

通

大

學

資訊科學與工程研究所

碩

士

論

文

針對數位電視機上盒設計有效率之 DSM-CC 解碼

器

Design of an effiecient DSM-CC decoder for DVB-MHP Set

Top Box

研 究 生：丁健文

指導教授：蔡淳仁 教授

針對數位電視機上盒設計有效率之 DSM-CC 解碼器

Design of an efficient DSM-CC decoder for DVB-MHP Set Top Box

研 究 生：丁健文 Student：Chien-Wen Ting

指導教授：蔡淳仁 Advisor：Chun-Jen Tsai

國 立 交 通 大 學

資 訊 科 學 與 工 程 研 究 所

碩 士 論 文

A Thesis

Submitted to Institute of Computer Science and Engineering College of Computer Science

National Chiao Tung University in partial Fulfillment of the Requirements

for the Degree of Master in

Computer Science

October 2006

Hsinchu, Taiwan, Republic of China

摘要

本論文的研究重點，是在嵌入式平台上發展 DSM-CC decoder，以提供數位電 視機上盒的模擬系統使用。目前我們能夠找到的分享軟體都是只有 middleware (MHP) 的實作，但是要加上 DSM-CC decoder 的部份才能夠成其為一個完整的數 位電視機上盒的模擬器。在本論文之後的章節中，會介紹整個系統的設計概念及 背景知識，以期釐清在規格書當中，大量且複雜的觀念。之後再介紹整個系統在 設計與實作上的特色，並且驗證能夠正確的在嵌入式發展平台上執行。要如何快 速的分辨我們收到的每一筆資料，送給相對應的解碼器處理，並產生正確的資料 格式再加以儲存是我們討論的重點。

Abstract

Most of the open source multimedia home platform (MHP) simulators just design the architecture of DVB-MHP and implement a little of the core code. But what we need is a complete Set Top Box simulator, which is needed to add at least a DSM-CC decoder and some other components. In our thesis, we will discuss with the detail knowledges in the DVB-MHP specification first to make readers to have a clear concept of the DSM-CC decoder. And then, we will describe the detail implementation steps and the ideas why we have to do this. At last, we will show the correctness of our implementation by some interesting experimentations. How to recognize the data type we received, parse them, and send them to the next decoder efficiently is the key point in our implementation.

章節目錄

1.

簡介 ...10

2.

相關研究 ...13

2.1. OpenMHP ...13

2.2. Section Filter - Two steps of filter and cache usage ...16

2.3. Object Acquiring Time Saving Scheme ...18

2.4. Real-Time Carousel Caching and Monitoring Architecture ...20

2.5. Multimedia Information Broadcasting Ecoding and Decoding ...21

2.6. Summary ...23

3.

系統設計概念與背景 ...24

3.1. Transport Stream...27

3.1.1. Transport Stream Header ...28

3.2. Service Information ...29

3.2.1. Program Association Table ...29

3.2.2. Program Map Table...31

3.3. Application Information Table...33

3.3.1. Application Descriptor...36

3.3.2. Application Name Descriptor ...38

3.3.3. Application Icons Descriptor ...39

3.3.4. DVB-J Application Descriptor...39

3.3.5. DVB-J Application Location Descriptor ...40

3.4. Section Filter...41

3.4.1. Sections ...42

3.5. Digital Storage Media Command and Control ...44

3.5.1. DSI and DII...44

3.5.2. DownloadDataBlock Message...48

3.5.3. BIOP ...50

4.

系統架構設計與實作 ...59

4.1. Transport Stream Parser...60

4.1.1. PAT and PMT...61

4.1.2. Section Filter...62

4.2. AIT Decoder ...64

4.2.2. Application manager ...66

4.3. DSM-CC ...67

5.

實驗結果 ...74

5.1. Environment of Experiments ...74

5.2. Design of Experimentation ...74

5.2.1. Transport Stream Generation ...74

5.2.2. Correctness of DSM-CC Decoder ...76 5.3. Result of Experimentation ...76 5.3.1. Case 1...76 5.3.2. Case 2...80 5.3.3. Case 3...82

6.

結論與展望 ...84

6.1. 研究與實驗結果討論...84 6.2. 未來工作及展望...84

7.

參考文獻 ...86

List of Figures

Figure 1. Interface between mhp application and mhp system ... 11

Figure 2. Base Architecture of OpenMHP ...14

Figure 3. Architecture and Functions of DAVIC ...15

Figure 4. Architecture and Functions of DVB ...15

Figure 5. Architecture and Functions of HAVI ...16

Figure 6. Adaptation Layer of OpenMHP...16

Figure 7. Running flowchart of the Filter module...17

Figure 8. Storage architecture of caching data ...18

Figure 9. The Process of Kwon’s DSM-CC data encoder...19

Figure 10. Flow chart of kwon’s retrieving object ...20

Figure 11. Overview of DSM-CC Object Carousel Architecture ...21

Figure 12. Atzori’s encoding scheme ...22

Figure 13. Atzori’s dncoding scheme...23

Figure 14. Relation Of applications, OC, modules, sections , and TS ...25

Figure 15. Transport packet syntax ...26

Figure 16. Data to Transport Stream ...27

Figure 17. The procedure of PAT and PMT parsing...29

Figure 18. Program association Table ...30

Figure 19. Program Map Table...32

Figure 20. Syntax of Application Information Table...35

Figure 21. Syntax of Application Descriptor...37

Figure 22. Syntax of the application name descriptor...38

Figure 23. Syntax of Application Icons Descriptor...39

Figure 24. Syntax of DVB-J Application Descriptor ...40

Figure 25. Syntax of DVB-J Application Location Descriptor ...41

Figure 26. Relationship between sections, blocks, modules, and DSM-CC object carousel ………42

Figure 27. Syntax of the DSM-CC section...43

Figure 28. Syntax of Mpeg-2 DSM-CC Message Header...45

Figure 29. Syntax of DownloadServerInitiate Message...46

Figure 30. Syntax of DownloadInfoIndication Message...48

Figure 31. Syntax of DownloadDataBlock Header...49

Figure 32. Syntax of DownloadDataBlock ...49

Figure 33. Syntax of BIOP Directory Message...52

Figure 34. Syntax of IOP:IOR() ...53

Figure 36. Syntax of BIOP File Message ...55

Figure 37. Example of BIOP...58

Figure 38. System Architecture of DSM-CC decoder...60

Figure 39. Block Diagram Transport Stream Parser ...61

Figure 40. The procedure of PAT and PMT parsing...62

Figure 41. Scheme of TS parser ...64

Figure 42. Block Diagram of AIT Decoder...65

Figure 43. storage structure ...66

Figure 44. Interface of AIT Decoder ...66

Figure 45. Function in Application Manager ...67

Figure 46. Block diagram of DSM-CC ...68

Figure 47. Example of Module Table...69

Figure 48. My Data Structure：DataRecord...70

Figure 49. My Data Structure：MDSComparator ...70

Figure 50. My DataStructure：FileNode ...72

Figure 51. Block Diagram of BIOP Decoder ...73

Figure 52. Step of ES to PES ...77

Figure 53. Step of PES to TS...77

Figure 54. Experimentation 1...78

Figure 55. Step of files to sections ...78

Figure 56. Step of sections to TS...78

Figure 57. Step of TS mux ...79

Figure 58. Result of Experimentation 1 ...79

Figure 59. Screen Shot of Experimentation 1 ...80

Figure 60. Experimentation 2...81

Figure 61. Result of Experimentation 2 ...81

Figure 62. Screen Shot of Experimentation 2 ...82

List of Tables

Table 1. PID Table ...26

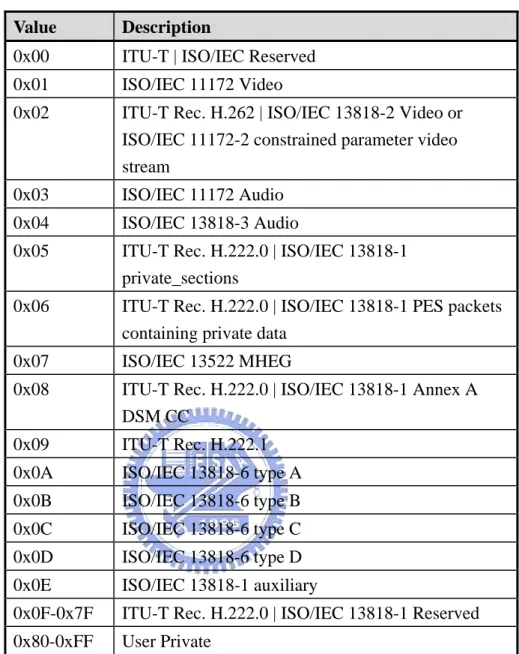

Table 2. Stream Type ...33

Table 3. Applcation Type ...36

Table 4. DVB-J application control code values ...36

Table 5. Descriptors and their location in AIT...36

Table 6. Definition of visibility states for applications...38

Table 7. DSM-CC table_id assignment ...44

Table 8. MPEG-2 DSM-CC dsmccType values ...45

1. 簡介

數位電視廣播系統（Ｄigital Video Broadcast System）具有高影像解析度， 高傳輸品質，以及提供加值服務的特性。為了能讓數位內容產業界能夠在一個相 容可互通的平台上提供加值服務， DVB 組織從 1997 年開始發展 DVB-MHP (DVB Multimedia Home Platform) 的 工 作 項 目 ， 來 訂 定 一 組 標 準 中 介 軟 體 （middleware）以提供加值服務應用程式所需的繪圖、影音控制、服務資訊等等 的界面函式。數位電視已逐漸成為目前世界上廣播電視媒體的潮流。我國對於數 位電視的發展更是不遺餘力，並預定 2007 年將達成全面廣播電視數位化。 因為以 MHP 作為 middleware 具有讓一般的開發者可以在開發程式時忽略底 層硬體的差異、提供給一般應用程式的開發者一個標準的平台，並且處理了大部 份較底層跟 broadcast stream 的讀取及繪圖相關的部份，讓使用者更容易在 middleware 之上開發軟體，這是我們採用 MHP 的理由之一。 此外，因為 MHP 的規格書是完全免費且開放的，只要是有興趣的人，都可 以自由的下載並且獨立開發自己的 MHP。又因為數位電視的應用程式都是用 Java 或是 html 撰寫的，所以不會因為底層的硬體的不同，而要針對硬體開發不 同的應用程式，因此 MHP 在規格書上對於硬體並沒有十分嚴格的要求，在這部 份更是給使用者相當高的自由度，這也是我們採用 MHP 的理由。 藉由數位化的傳播方式以及使用者端的數位電視機上盒之接收、解碼、與播 放，使得數位電視具有提供、並在使用者端執行應用程式的能力。數位廣播與接 收系統的發展已臻成熟，因此數位電視機上盒 STB(set top box)的解碼與執行能 力將直接影響使用者端應用程式服務之效率。在 MHP 標準中，是採用由 MPEG 所制訂的 Digital Storage Media Command and Control(DSM-CC)通訊協定來負責 應用程式和資料的傳輸，DSM-CC 相關功能之設計與製作是本論文重要的目標。 為了將應用程式由提供者端（電視台）發送出來，應用程式被切割並包裝成可經

由廣播傳送的 MPEG-2 Transport Stream，如何從 MPEG-2 Transport Stream 之中 有效率地抽取出其中的 DSM-CC stream，來下載 MHP 應用程式至 STB 中，對 STB 的效能有很大的影響。本論文將簡介 TS 的產生方式，並且將 Transport Stream Parser 列入本論文實作討論的部份。由於應用程式相關的資訊皆經由 Application Information Table(AIT)傳遞給接收端，快速而有效率解出 AIT 的內容才能保證 STB 的效能，再配合快速的 DSM-CC 解碼，可以更快速的讓使用者開始選擇並 播放加值服務的應用程式。

本論文由 transport stream 的接收階段開始，以實作的方式探討如何有效率並 且正確的從其中抽取出我們所需要的一切資料，並且把它一層層的傳給每一個階 段的處理器，直到解出檔案的原始狀況並且儲存到記憶體或是硬碟當中。

Figure 1. Interface between mhp application and mhp system

為了確實達到MHP規格所訂定的要求，我們藉由參考DVB-MHP的規格[1] 書、13818-1 的規格書[2]、13818-6[3]的規格書，作為本論文設計實作之DSM-CC 及數位電視管理系統其他部份的正確性、可行性、以及執行效能的根據，並藉由

處理目前在台灣實際播放的數位電視串流，來驗證本論文之實作的正確性。

根據數位電視管理系統各部份的功能與特性，本論文將分別探討下列 MHP 相關的功能：

1) MPEG-2 傳輸層：transport stream(TS)的產生、傳送、與接收之後的處 理。

2) 應用程式及資料的接收與解碼：digital storage media command and control (DSM-CC)的子系統以及各部份的處理。

3) 應用程式管理器（Application Manager）相關模組：

A. Program Association Table(PAT)及 Program Map Table(PMT)的處理 器。

B. Application Information Table(AIT)的處理器。

根據我們所提出的架構所實作的系統，可確實達到高效能的數位電視應用程 式之接收、解碼、以及播放。 本論文下面幾個章節的組織如下。首先，在第二章，我們會先對相關的研究 進行討論。接下來，在第三章，我們會對系統的設計概念和背景做一個介紹。第 四章則是描述實作的細節，而第五章則是討論實驗的結果。最後，在第六章會對 一些未來可能進行的系統改進方式進行討論。

2. 相關研究

隨著數位家庭時代的到來，越來越多的人力及資源投入這個市場中。而因為 數位多媒體壓縮的技術成熟以及傳播網路的發達，更使得數位電視機上盒(STB, Set Top Box)的開發，成為其中相當重要的一部份。根據 MHP 的規範，加值應用 程式的開發語言有兩種，分別是 Java 和 HTML，而 Java 應用程式則是所有符合 MHP 標準的機上盒都要能執行的。目前業界實作 MHP 機上盒的作法多數為在 底層的硬體及作業系統之上，建構 Java Virtual Machine，並且在 JVM 上提供跨 平台的 MHP 界面程式庫，所有的應用程式都在 MHP 之上執行。由於現有系統 的基本架構相似性高，所以影響整體效能的主要原因除了不同 VM 的選擇之外， 就是在於 MHP 的開發實作上的不同產生的差異。本章將會就一些不同架構的實 作或是開放原始碼的 MHP 加以討論。

2.1. OpenMHP

目前開放程式碼的MHP相關實作以OpenMHP[4]最為完整，也被廣泛應用於 開發MHP相關的系統與應用程式。 OpenMHP是由Tejopa的研發團隊，針對MHP的specification所提出的一套開 放原始碼的MHP模擬執行環境，目的是為應用程式開發者提供一個測試的環 境，OpenMHP的架構如Figure 2所示，主要可以分成三大部份。

1) Application Manager，用來控制管理所有目前 OpenMHP 可以執行的應 用程式以及接收使用者的輸入。

2) OpenMHP的主架構，也就是middleware 的部份，包含了DAVIC、DVB、 HAVI這三個部份，不過其中除了HAVI的user interface大概有一半已經 實作完成，DVB跟DAVIC除了跟一些基本功能相關的部份之外，剩下 的都還沒有實作。至於MHP規範中的Sun JavaTV API，在Figure 3、Figure

4、Figure 5當中，我們分別列出了OpenMHP中DAVIC、DVB、HAVI的 架構，跟這些主要的classes的功能，由於這不是本論文主要探討的方 向，所以細部的實作情形，就不加以列出了。

3) 和硬體相關的adaptation layer的部份，如Figure 6。這部份的功能多數都 要使用到硬體環境，不過OpenMHP在這部份是完全沒有實作。

OpenMHP原本設計的執行環境是Microsoft Windows，所使用的Java Virtual Machine是JavaTM 2 Platform, Standard Edition。但是Windows並不適合在嵌入式的 環境上執行，所以我們必須將OpenMHP移植到linux base的環境上；J2SE更是不 符合DVB-MHP的規範，像J2SE中繪圖用的class library：javax.swing在OpenMHP 的GUI中大量被使用，但是在DVB-MHP所規範的虛擬機器JavaTM 2 Platform, Micro Edition當中，完全沒有這部份的實作，所以我們將來要把OpenMHP移植到 嵌入式環境時，也必須把這部份重新實作。

由於 OpenMHP 對於較底層的 transport stream 的接收及解碼、Section Filter 及 DSM-CC 的處理等和硬體相關的部份並沒有實作。所以我們為了讓使用者可 以測試整個 transport stream 的包裝是否正確，以及整體執行的流程是否無誤，特 別針對這部份開發了一個可以整合到不同系統的 MHP simulator、可以獨立執 行、甚至可以配合 STB 使用的軟體環境。

Figure 3. Architecture and Functions of DAVIC

Figure 5. Architecture and Functions of HAVI

Figure 6. Adaptation Layer of OpenMHP

2.2. Section Filter - Two steps of filter and cache usage

當 STB 接收到廣播傳送的訊號時，影音資料經過 DEMUX 之後直接呈現在 螢幕上，而 Applications 以及相關的資訊則必須另外處理。負責篩選出 applications 以及相關資訊的功能模組即為 Section Filter。Section Filter 的設計會直接影響 Applications 與相關資訊接收的完整性以及後續處理的效能。

Section Filter接收到資料之後就依據資料特性將其送往適當的模組進行下一 步處理，因此接收與送出資料的速率是主要考量。Hongguang Zhang等人在[5]提 出一個Section Filter的架構，當Section Filter Task收到資料之後，並不馬上處理而 是先丟到Section Buffer去，然後就接著接收下一筆資料。當Section Buffer空間將 要不足時，就發出訊息給Protocol Parse Task，由Protocol Parse Task開始處理在 buffer當中的資料。此外，Monitor Task負責監控整個處理的流程跟資料的Version 是否有更新。所以Section Filter可以採用多工執行緒的作法，一邊接收新的資料 往Section Buffer存放，一邊將Section Buffer當中的資料取出來處理並存放到cache 當中。主要架構圖如Figure 7所示。

因為我們整個處理的效能，會受到 Section Filter 接收、整理資料以及往適當 模組傳送的速率影響。在 Hongguang Zhang 的實作中，雖然他避免了讓 Protocol Parse Task 一直作忙碌等待(busy waiting)的情況產生，只是卻也沒有提到當一份 資料被接收時，該如何快速的分辨是不是已經重覆接收了，進而判斷是不是該作 進一步的處理，所以這部份是我們該思考改善的。

Figure 7. Running flowchart of the Filter module

另 外 ， Hongguang Zhang 等 人 還 提 出 了 一 種 儲 存 資 料 的 模 式 。 每 一 次 broadcaster端送出來的資料，我們可以視為一個carousel，在carousel node當中記 錄了這個carousel的相關訊息，包括transactionId，version number之類的。一個 carousel當中會有一個或多個的應用程式，分別將它們的訊息記錄在GourpNode， 如number of modules、block sizes。每一個應用程式由多個moduels組成，在 moduleNode當中記錄了moduleId、number of blocks等訊息。modules由blocks組 成，blockNode記錄了基本的資料內容。綜合以上所述，Zhang的儲存格式就如 Figure 8所示。

他們這麼作的目的是當使用者選擇不同的應用程式時，application selector 可以很快的透過 carousel node，groupNode 找到使用者所選擇的應用程式並且將 它讀取執行。

Figure 8. Storage architecture of caching data

2.3. Object Acquiring Time Saving Scheme

因為 Object Carousel 當中包含的是 STB 可執行的影音以及應用程式，其中 的資料是否能夠正確快速的接收並處理，會直接影響 STB 將訊息呈現給使用者 的速率。為了達到近似於即時影音及應用程式的執行，並且維持其資料的正確 性，我們必須要能夠隨時掌握 Object Carousel 的最新狀況。

Eun-Jung Kwon等人提出了一個新的DSM-CC object carousel的產生方法 [6]，可以節省接收資料的所需時間。在file system中取出需要的object之後，首先

先由object change inspector檢查這個object跟之前送出去的內容是不是相同，以及 有沒有必要重新產生object carousel，如果有必要的話，就通知object classifier將 這些objects分類成有更新過及沒有更動過兩種，再由module builder分別產生 modules，之後的過程就和一般標準的DSM-CC object carousel產生相同。如Figure 9所示。

而接收者端的接收並解碼的過程則加入檢查modules是不是已經被處理過， 檢查module version是不是有所更新，以及針對特定的modules作decode的動作， 詳細的流程圖如Figure 10所示。

Figure 10. Flow chart of kwon’s retrieving object

2.4. Real-Time Carousel Caching and Monitoring Architecture

當 Obecjt Carousel 在傳送時，它所包含的資料內容就已經無法被 Broadcaster 所更動，所以如果資料內容有所更新時，broadcaster 會重新發送這份資料，並且 在 Version Number 的欄位上註明，所以 Version Manager 用來即時監控是不是有 較新的版本，是不是要重新接收已經收過的資料。另外 Monitor Threads 則是用 來監控各自所屬的執行緒目前的執行狀況，並且適時的通知下一個階段的執行緒 開始處理資料。

Dong-Hwan Park等人針對Eun-Jung Kwon的系統加以改進，提出了Object Acquiring TimeSaving Scheme 這 種 作 法 [7] ， 在 STB 端 提 出 的 一 個 對 Object Carousel即時監控處理的作法，架構主要分成Object Cache及Xlet Cache兩個部

份。在Object Cache中的Real-Time Thread Pool中有用來監控目前的各種不同資 料狀況的執行緒跟用來下載資料的執行緒兩種，像Download Info Indication (DII) 記錄著我們要下載的資料被分成了幾個modules，然後每個module中被分成幾個 blocks； Download Data Block (DDB) 中記錄著真實的資料內容，所以我們需要 監控著DII是否已經下載完成。當DII’s monitor thread發出DII已經下載完成的訊 息之後，DSM-CC Parser才會開始接收處理DDB Cache中的資料，並且送到Xlet Cache中。而Xlet Cache主要就是控制xlet的執行跟來自不同channel的xlets之間互 相切換的資料暫存。它的架構圖如Figure 11所示。

Figure 11. Overview of DSM-CC Object Carousel Architecture

2.5. Multimedia Information Broadcasting Ecoding and

Decoding

要如何對於一份資料作encode並且在資料被接收端接受之後，使接收者能夠 快速而便利的decode，各家的作法不一，而且各種作法也各有利弊。其中L.Atzori 等 人 對 於 web applications(DVB-HTML) 提 出 了 一 套 完 整 而 簡 易 的 encoding/decoding的作法[8]，這個設計實作簡易而且實用性高。

在encode的部份，為了保持資料更新的即時性，L.Atzori把資料內容的index， 要處理的webs數量，以及這些資料的根目錄都記錄在configuration file當中，以方 便在每一次的encoding開始前可以修改encoding的資料內容。在讀取configuration file之後，就開始建立program association table(PAT)跟program map table(PMT)的 table，再來就根據configuration file中所記錄資料的樹狀結構，從資料夾的結構開 始encoding，最後再針對資料的內容作處理，整個encoding的流程如Figure 12所 示。

Figure 12. Atzori’s encoding scheme

在接收者端，當收到送過來的 transport stream packets 之後，就依序開始處 理 PAT、PMT 的資料。處理完 PMT 之後，就可以從 PMT 的內容得知哪些 packets 包含有我們需要的資料夾的數狀結構及資料內容，這時就可以將資料一一解碼並 重建資料格式了，decoding 的流程圖如 Figure 14 所示。

Figure 13. Atzori’s dncoding scheme

2.6. Summary

綜合以上所述，我們的設計需求大概有以下幾點：

1) 參照 Hongguang Zhang 的想法，設計一個快速且有效率的 Section Filter。另外要能提供更有效率分辨每一份資料是不是已經重覆接收的 機制。

2) 能夠快速處理 Object Carousel 並且有效率的判斷 version 是不是有更 新，資料要不要重新接收。並且決定 DDB 的資料是不是該處理，或者 是要整個放棄重新接收。

3. 系統設計概念與背景

本論文的主要目標是建置一個符合 MHP 且具有高效能的數位電視系統 DSM-CC 解碼與管理系統，並且降低整個處理過程的硬體資源 (如記憶體)使 用，增加整體處理的速度。此外，為了達到驗證 DSM-CC 系統之可行性與正確 性之目標，當一個 transport stream 被接收到我們的平台之後，此實作系統必須能 夠分析該 TS，取出 DSM-CC 相關的 packets，包括了給應用程式管理者使用的應 用程式的資訊以及真正可以執行的應用程式的資料，解碼並重組之後，還原回原 本的可執行物件以及資料格式。 在各種資料的規格書當中雖然清楚地訂定了規範格式，然而要處理的資料型 態眾多，且資料內容複雜，如何有效率地識別各種資料型態並進行對應的處理則 成為影響整體 DSM-CC 執行效能的重要議題。 MHP 的應用程式中，我們主要著重在 DVB-J 的應用程式，也就是一般所謂 的 xlet。但是，DVB-J 的應用程式並不是單純只有 xlet 而已，包括其它執行時有 需要用到的資料，像是圖片(image/jpg、bmp)、聲音(audio/mp3、wmv)，檔案 (file/txt、class)，等也都會和 xlet 一併被包裝成為 Object Carousel(OC)的型態。

在MHP規格中, xlet必須被包裝為Object Carousel(OC)的型態才能由傳送者 端傳送到接收端（STB），並且為了在網路上傳輸時能保持其效率及正確性，又 被層層包裝為Transport Stream。TS由傳送端透過broadcast送到接收者端，由接收 者端解碼OC並還原為xlet，才能在STB被執行。Figure 14應用程式、OC以及TS 之間的關係圖。

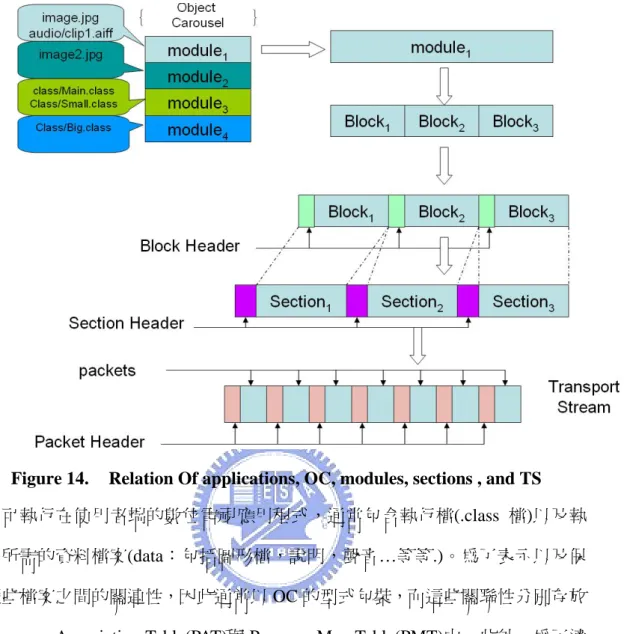

Figure 14. Relation Of applications, OC, modules, sections , and TS

可執行在使用者端的數位電視應用程式，通常包含執行檔(.class 檔)以及執 行時所需的資料檔案(data：包括圖形檔，說明，聲音…等等.)。為了表示以及保 存這些檔案之間的關連性，因此通常以 OC 的型式包裝，而這些關聯性分別存放 在 Program Association Table(PAT)與 Program Map Table(PMT)中。此外，為了適 應各種不同頻寬的網路，所以把這些 OC，PAT 以及 PMT 切成一個個大小固定 的 packets。並以 packets 在網路上傳送，為了正確取出這些具有關聯性的資料， 因此需要知道這些資料所在的 packets ID (PID)。 從處理的流程來看，當broadcaster把TS送出來之後，由近端的接收者(tuner 及CA)接收特定頻段的資料串流，並將資料串流送給Demux處理，而Demux會對 於固定的長度 188 bytes作讀取(也就是一次讀取一個packet)。然後透過處理如 Figure 15中的TS Header的部份(TS Header的詳細處理將在後面描述)，把每一個 packet的PID取出，並將PID = 0x0000 的packet(也就是PAT)送給SectionFilter重新 組合之後，再傳給Service Information(SI)作解碼的工作，其中PID的對應表如Table

1所示。

Syntax No. of bits transport_packet(){ sync_byte 8 transport_error_indicator 1 payload_unit_start_indicator 1 transport_priority 1 PID 13 transport_scrambling_control 2 adaptation_field_control 2 continuity_counter 4 if(adaptation_field_control==’10’|| adaptation_field_control==’11’){ adaptation_field() } if(adaptation_field_control==’01’|| adaptation_field_control==’11’){ for(i=0 ; i < N ; i++){ data_byte 8 } } }

Figure 15. Transport packet syntax Table 1. PID Table

Value description

0x0000 Program Association Table 0x0001 Conditional Access Table 0x0002-0x000F reserved

0x0010-0x1FFE

may be assigned as network_PID, Program_map_PID,

elementary_PID, or for other purposes

0x1FFF Null packet

而 Service Information 處理過 PAT 之後，會得到 PMT 的相對應 PID，再把 這些 PID 的值送回去給 Demux，以便從 transport stream 中取出 PMT 相對應的 packets 傳給 Section Filter 處理。

最後 Service Information 處理過 PMT 並且建立起 PID 跟 stream type 的 table 之後，我們就可以知道每一個 packet 是屬於哪一種類型的資料，並且從當中抽 取出我們打算要處理的部份，經過 Cyclic Redundancy Check(CRC)確認無誤之 後，送給相對應的 parser 作處理了，就本論文的的目標，則是依序送給 Section Filter 跟 DSM-CC 處理。

3.1. Transport Stream

在 transport stream 的格式中，每一個 pakcet 長都被固定為 188 bytes，其中 主 要 可 以 分 成 Service Information 、 Program Specific Information (PSI) 、 Packetised Elementary Stream (PES)，這幾種。

Figure 16. Data to Transport Stream

如Figure 16所示，Video跟Audio的資料被轉成PES。而一般的應用程式被模 組化然後切成一個個的block，再轉成sections，最後再分割成 188 bytes的packets。

之後PES，PSI，Service Information的資料，再由TS Mux轉成transport stream。只 是不論是PES、PSI或是SI，它們被轉成transport stream時，都會被加上類似的TS Header，而我們也可以從讀取TS Header的過程中，取得這個packet的PID，所以 再來就先看看TS Header的格式。

3.1.1. Transport Stream Header

Transport Stream Header的格式如Figure 15中所示：

z sync_byte，長度為 1 byte，這是用來確認一個 packet 的開頭，所以其值 固定為 0x47。不論是哪一種類型的資料，它們在 transport stream 的層 級都是由 TS sync_byte 開始的。

z transport_error_indicator，長度為 1 bit，如果被設為’1’的話，表示這個 packet 在傳送的過程當中，曾經出現錯誤。

z payload_unit_start_indicator，長度為 1 bit，可以分成兩個情況來討論， 如果是 Program Specific Information (PSI)的話

„ 若被設為’1’的話，表示這個 packet 中存在某一個 section 的開頭， 則在 continuity_counter 之後，會多出 1 byte 的 pointer_field。 „ 若被設為’0’的話，表示這個 packet 中所有的資料都是屬於同一個

section，則不會有 pointer_field 存在。 如果是 Packetised Elementary Stream(PES)的話

„ 若被設為’1’的話，表示這個 packet 是某一個 section 的開頭。 „ 若被設為’0’的話，表示這個 packet 當中所有的資料都是屬於某一

個 section 中的一部份。

z PID，長度為 13 bits，透過 PID 我們可以得知這個 packet 的 payload 中 所記錄的是哪一種類型的資料。

z pointer_field，長度為 1 byte，用來指出在這個 packet 中，下一個 section 的開頭在哪個位置，如果 pointer_field 是’0’的話，表示整個 payload 都 是屬於同一個 section，如果 pointer_field 不為’0’的話，則它所表示的數 字(n)是從 pointer_field 的下一個 byte 開始的第 n 個 byte，是一個新的 section 的開頭。

3.2. Service Information

在Service Information的工作當中，只有PAT以及PMT的部份與DSM-CC相 關。PAT當中記錄了有關於PMT的PID；而PMT當中記錄了所有TS所含的資料， 資料型態, 以及所對應的PID。如Figure 17所示。

Figure 17. The procedure of PAT and PMT parsing

3.2.1. Program Association Table

PAT當中記錄著跟PMT相關的資訊，包括了program_number跟PID。傳送PAT 的packet的PID固定為 0x0000，這項訊息包含在傳送PAT的TS header中，所以SI 可以輕易地判斷PAT所在的TS, 並從TS中將PAT取出來並送給PAT parser處理。

PAT的Syntax如Figure 18所示。

z table_id，長度為 8 bits，在 PAT 它的值固定為 0x00。

z section_length，長度為 12 bits，記錄了這個 section 的總長度，我們可 以從 section_length 這個欄位記錄的資料，確認 PAT 的真正長度，並且 將後面用來填充至 188 bytes 的 null bytes 除去。

z program_number，長度是 16 bits，用來記錄每一個 PMT 的 program number。例如 Figure 6 當中的 201、202。

z program_map_PID：長度是 13 bits，記錄了每一個 PMT 的 PID。例如 Figure 6 當中的 2010、2020。

Syntax No. of bits

program_association_section(){ table_id 8 section_syntax_indicator 1 ‘0’ 1 reserved 2 section_length 12 transport_stream_id 16 reserved 2 version_number 5 current_next_indicator 1 section_number 8 last_ section_number 8 for(i = 0 ; i < N ; i++){ program_number 16 reserved 3 if(program_number==’0’){ network_PID 13 } else{ program_map_PID 13 } } CRC_32 32 }

3.2.2. Program Map Table

當我們透過Service Information解出了PAT當中所記錄的PMT PID之後，便可 以把這些資訊送回去給Demux處理，而Demux會把這些PID對應到的packet抽出 依序組成完整的Program Map Table，並傳回去給Service Information處理。如Figure 19所示。

z table_id，長度為 8 bits，在 PMT 中，其值固定為 0x02。

z section_length，長度為 12 bits，記錄了這個 section 的總長度，我們可 以從 section_length 這個欄位記錄的資料，確認 PMT 的真正長度，並且 將後面用來填充至 188 bytes 的 null bytes 除去。

z program_number，長度是 16 bits，記錄了這個 PMT 的 program number， 可以和 PAT 中所記錄的 program number 作比對。

z stream_type，長度是 8 bits，記錄了這個elementary_PID所在的packet是 屬於哪一種type，如Table 2所示。

z elementary_PID，長度 13 bits，記錄了各種 PID，讓 Demux 可以在適當 的時機，透過 PID 將我們需要的 packet 抽出來重組成為完整的 sections。

current_next_indicator 1 section_number 8 last_ section_number 8 reserved 3 PCR_PID 13 Program_info_length 12 for(i = 0 ; i < N ; i++){ descriptor() } for(i = 0 ; i < N1 ; i++){ stream_type 8 reserved 3 elementary_PID 13 reserved 4 ES_info_length 12 for(i = 0 ; i < N2 ; i++){ descriptor() } } CRC_32 32 }

Syntax No. of bits

TS_program_map_section(){ table_id 8 section_syntax_indicator 1 ‘0’ 1 reserved 2 section_length 12 program_umber 16 reserved 2 version_number 5

Table 2. Stream Type

Value Description

0x00 ITU-T | ISO/IEC Reserved 0x01 ISO/IEC 11172 Video

0x02 ITU-T Rec. H.262 | ISO/IEC 13818-2 Video or ISO/IEC 11172-2 constrained parameter video stream

0x03 ISO/IEC 11172 Audio 0x04 ISO/IEC 13818-3 Audio

0x05 ITU-T Rec. H.222.0 | ISO/IEC 13818-1 private_sections

0x06 ITU-T Rec. H.222.0 | ISO/IEC 13818-1 PES packets containing private data

0x07 ISO/IEC 13522 MHEG

0x08 ITU-T Rec. H.222.0 | ISO/IEC 13818-1 Annex A DSM CC

0x09 ITU-T Rec. H.222.1 0x0A ISO/IEC 13818-6 type A 0x0B ISO/IEC 13818-6 type B 0x0C ISO/IEC 13818-6 type C 0x0D ISO/IEC 13818-6 type D 0x0E ISO/IEC 13818-1 auxiliary

0x0F-0x7F ITU-T Rec. H.222.0 | ISO/IEC 13818-1 Reserved 0x80-0xFF User Private

3.3. Application Information Table

當應用程式被下載之後，STB必須讓使用者得知目前有哪些應用程式可以執 行，並且提供使用者關於這些應用程式的介紹。而這部份的資訊，則被包括在 Application Information Table(AIT)當中[1][9][10]。

AIT包含的資訊包括應用程式名稱、類型、說明、圖像、以及來源位置。AIT 是屬於應用程式管理者(Application Manager)的一部份。 因為它記錄了跟應用 程式相關的資訊，為了驗證DSM-CC的完整性與正確性，本論文特別將它獨立出

來討論，並且提供介面給應用程式管理者在必要的時候去存取相關的資料。AIT 的格式如Figure 20所示。

z table_id，長度為 8 bits，在 AIT 當中，其值固定為 0x74。

z section_length，長度為 12 bits，記錄了這個 section 的總長度，我們可 以從 section_length 這個欄位記錄的資料，確認 AIT 的真正長度，並且 將後面用來填充至 188 bytes 的 null bytes 除去。

z application_type，長度為 15 bits，設定這個AIT中所記錄的應用程式的 類型，主要有DVB-J跟DVN-HTML兩種，如Table 3所示。

z application_loop_length，長度為 12 bits，記錄了這張 AIT 後面所儲存的 資料總長度。

z application_identifier，可以分為長 32 bits 的 organiztion_id 以及長 16 bits 的 application_id，而 organiztaion_id 是用來確認提供這個應用程式的公 司，而 application_id 則是表示這個應用程式是這家公司提供的第幾個。 此外，organization_id 是要透過 DVB 組織註冊的，每一家公司都有自 己的 organization_id。 z application_control_code，長度是 8 bits，指出這個應用程式存到記憶體 中的初始狀態，如Table 4所示。 z application_descriptors_loop_length，長度是 12 bits，記錄了後面所有 descriptor的總長度，descriptor的主要種類，大致上如Table 5所示。

Syntax No. of bits application_information_section(){ table_id 8 section_syntax_indicator 1 reserved_future_use 1 reserved 2 section_length 12 test_application_flag 1 application_type 15 reserved 2 version_number 5 current_next_indicator 1 section_number 8 last_ section_number 8 reserved_future_use 4 common_descriptors_length 12 for (i = 0 ; i < N ; i++){ descriptor() } reserved_future_use 4 application_loop_length 12 for(i = 0 ; i < N ; i++){ application_identifier() application_control_code 8 reserved_future_use 4 application_descriptors_loop_length 12 for(j = 0 ; j < N ; j++){ descriptor() } } CRC_32 32 }

Table 3. Applcation Type

Application_type description

0x0000 reserved_future_used 0x0001 DVB-J application 0x0002 DVB-HTML application 0x0003-0x7FFF subject to registration with DVB

Table 4. DVB-J application control code values

Code Identifier 0x01 AUTOSTART 0x02 PRESENT 0x03 DESTORY 0x04 KILL 0x05 reserved_future_used 0x06 REMOTE

Table 5. Descriptors and their location in AIT

Descripotr Mandatory Location application

descriptor mandatory application descriptor loop application name

descriptor mandatory application descriptor loop Application icons

descriptor optional application descriptor loop DVB-J application

descriptor

mandatory for DVB-J

application application descriptor loop DVB-J application

location descriptor

mandatory for DVB-J

application application descriptor loop

3.3.1. Application Descriptor

在數位電視的環境底下，一個 service 指的是由 Service Information，video stream(s)，audio stream(s)，及應用程式所形成，彼此之間具有關聯性的單一集合。 例如：一個電視頻道所提供的完整 stream 就可以視為一個 service。

而Application Descriptor提供了關於這個應用程式的一些必要的基本訊息給 接收者。一些訊息的例子如下：該應用程式是不是跟service綁在一起、以及這個 應用程式能不能讓使用者直接看到，或是只能給其它應用程式讀取。而application descritpor 會 在 每 一 個 AIT entry 中 出 現 ， 且 每 一 個 應 用 程 式 會 有 正 好 一 個

application descriptor。它的格式如Figure 21所示。

z descriptor_tag，長度為 8 bits，值固定為 0x00，用來確認被記錄的是 application descriptor。

z application_profiles_length，長度為 8 bits，用來記錄 application_profile loop 的長度。 z service_bound_flag，長度為 1 bit，用來指明這個應用程式是不是和這個 service 綁在一起。如果是的話，當使用者選擇切換到另外一個 service 的同時，這個應用程式會被移除。 z visibility，長度為 2 bits，用來告訴接收者哪些應用程式是使用者可視， 哪些應用程式是只能讓其它應用程式看到，哪些是兩者都可以看到的。 如Table 6所示。

Figure 21. Syntax of Application Descriptor

transport_protocol_label 8

} }

application_priority 8

for( i=0; i<N; i++ ) {

visibility 2 reserved_future_use 5 version.minor 8 version.micro 8 } service_bound_flag 1

Syntax No. of bits

application_descriptor(){

descriptor_tag 8

descriptor_length 8

application_profiles_length 8

for( i=0; i<N; i++ ) {

application_profile 16

Table 6. Definition of visibility states for applications

visibility description

00

This application shall not be visible either to applications via an application listing API or to users via the navigator with the exception pf any error reporting or logging facility, etc.

01

This application shall not be visible to users but shall be visible to applications via an application listing API.

10 reserved_future_use 11

This application can be visible to users and shall be visible to applications via the application listing API.

3.3.2. Application Name Descriptor

Application name descriptor記錄了這一個應用程式的名稱，應用程式管理者 會把這個名稱顯示給一般使用者看，它的格式如Figure 22所示。

z descriptor_tag，長度為 8 bits，值固定為 0x01，用來確認被記錄的是 application name descriptor。

z ISO_639_language_code，長度為 24 bits，使用了 ISO 639.2 three character language code，用來指明這個應用程式的名稱是用哪一種語言記錄的。 z application_name_length，長度為 8 bits，用來記錄後面用了幾個 bytes

來儲存這個應用程式的名字。

z application_name_char，記錄了這個應用程式要顯示給使用者的名稱。

Syntax No. of bits

application_name_descriptor(){

descriptor_tag 8

descriptor_length 8

for (i=0; i<N; i++){

ISO_639_language_code 24

application_name_length 8 for (i=0; i<N; i++){

application_name_char 8 }

} }

3.3.3. Application Icons Descriptor

Application icons descriptor在AIT當中屬於選擇性的參數，會記錄影像或是可 用來表示這一個應用程式的圖片。它的格式如Figure 23所示。

z descriptor_tag，長度為 8 bits，值固定為 0x0B，用來確認被記錄的是 application icons descriptor。

z descriptor_length，長度為 8 bits，用來記錄這個 descriptor 的長度。

z icon_locator_length，長度為 8 bits，用來記錄 icon 所在的檔案名稱長度。 z icon_locator_byte，具體指明了 icon 的真正位置。

Syntax No. of bits

application_icons_descriptor(){

descriptor_tag 8

descriptor_length 8

icon_locator_length 8

for (i=0; i<N; i++){

icon_locator_byte 8

}

icon_flags 16

for (i=0; i<N; i++){

reserved_future_use 8

} }

Figure 23. Syntax of Application Icons Descriptor

3.3.4. DVB-J Application Descriptor

DVB-J Application Descriptor告訴接收者當這個應用程式要被執行時，需要 傳遞哪些參數給這個應用程式。它的格式如Figure 24所示。 z descriptor_tag，長度為 8 bits，值固定為 0x03，用來確認被記錄的是 DVB-J application descriptor。 z parameter_length，長度為 8 bits，記錄了要傳遞的參數的長度。 z parameter_byte，這是一個 string 的陣列，記錄了所有要傳給這個應用程 式的參數。

Syntax No. of bits dvb_j_application_descriptor(){

descriptor_tag 8

descriptor_length 8

for(i=0; i<N; i++){

parameter_length 8 for(j=0; j<parameter_length; j++){ parameter_byte 8 } } }

Figure 24. Syntax of DVB-J Application Descriptor

3.3.5. DVB-J Application Location Descriptor

DVB-J application location descriptor用來告訴接收者這個應用程式的base directory在哪邊，標示應用程式的main class，以及指示與應用程式相關的class時 的路徑。它的格式如Figure 25所示。

z descriptor_tag，長度為 8 bits，值固定為 0x04，用來確認被記錄的是 DVB-J application location descriptor。

z base_directory_length，長度為 8 bits，用來指明 base_directory_byte 的長 度。

z base_directory_byte，記錄了一個從 file system 的 root 開始的 directory name，而這個路徑也是這個應用程式要開始執行的 base path name。 z classpath_extension_byte，記錄了除了 base directory 之外，如果還要搜

查其他的 classpath 的話，這些 classpath 被存放的路徑。

z initial_class_byte，包含了一個 string，記錄了 the name of the object in the system that is the class implementing the Xlet interface。而這個 string 是一

個 DVB-J 可 以 在 classpath 中 找 到 的 class name ， 例：”com.broadcaster.appA.MainClass”。

Syntax No. of bits

dvb_j_application_location_descriptor{

descriptor_tag 8

descriptor_length 8

base_directory_length 8

for(i=0; i<N; i++){

base_directory_byte 8

}

Classpath_extension_length 8

for(i=0; i<N; i++){

classpath_extension_byte 8

}

for(i=0; i<N; i++){

initial_class_byte 8

} }

Figure 25. Syntax of DVB-J Application Location Descriptor

3.4. Section Filter

在經過 Demux 以及 Service Information 的處理之後，SI 擁有 PMT，可得知 每一個 PID 所對應到的 packet 是屬於什麼樣的類型的應用程式，而 DSM-CC 這 時就可以經由 SI 取得 DSM-CC 相關資料的 PID。DSM-CC 再以所欲取得之資料 的 PID 向 Section Filter 取得包含 DSM-CC 資料的 sections。

在Figure 26中，我們可以看出sections，blocks，modules，還有DSM-CC object carousel之間的關係。當SF收到各類資料的sections，會把從Demux端接收到的 sections按照不同的類型送給對應的功能模組處理；當SF收到DSM-CC相關的 sections，則將其交給DSM-CC功能模組處理。

Figure 26. Relationship between sections, blocks, modules, and DSM-CC object carousel

3.4.1. Sections

從Demux端收到的sections是由一個或是多個packets所組合而成的，而其中 每個section的長度最大不超過 4099 bytes，section的syntax如Figure 27所示。 z table_id，長度是 8 bits，我們主要用到的table_id值為 0x3B跟 0x3C兩種， 0x3B 對 應 到 的 是 Download Server Initiate(DSI) 跟 Download Info Indication(DII)兩種，0x3C對應到的是Download Data Block(DDB)， table_id的值在DSM-CC中的定義如Table 7所示。

z dsmcc_section_length，長度為 12 bits，用來記錄這個 section 的真正長 度，所以一個 section 的長度最多不超過 4099bytes。

z table_id_extension，長度為 16 bits，只有在 table_id 是 0x3B 時有用，功 能是判別這個 section 是屬於 DSI 或是 DII。如果 table_id_extension 的

值是 0x0000 及 0x0001 的話，那這是屬於 DSI，其他 table_id_extension 的值都是屬於 DII。

Syntax No. of bits

DSMCC_section(){ table_id 8 section_syntax_indicator 1 private_indicator 1 reserved 2 dsmcc_section_length 12 table_id_extension 16 reserved 2 version_number 5 current_next_indicator 1 section_number 8 last_section_number 8 if(table_id == 0x3A){ LLCSNAP() } else if (table_id == 0x3B){ userNetworkMessage() } else if (table_id == 0x3C){ downloadDataMessage() } else if (table_id == 0x3D){ DSMCC_descriptor_list() }

else if (table_id == 0x3E){

for (i = 0;i < dsmcc_section_length - 9;i++){ private_data_byte } } if(section_syntax_indicator == "0"){ checksum 32 } else { CRC_32 32 } }

Table 7. DSM-CC table_id assignment

Table_id DSM-CC Section Type

0x3A DSM-CC Section containing multi-protocol encapsulated data

0x3B DSM-CC Section containing U-N Message, except Download Data Message

0x3C DSM-CC Section containing Download Data Message

0x3D DSM-CC Section containing Stream Descriptor 0x3E DSM-CC Section containing private Data 0x3F ISO/IEC 13818-6 reserved

3.5. Digital Storage Media Command and Control

DVB-MHP的規範是利用DSM-CC來傳送加值應用程式及其所需的資料的 [11][12][13]，當機上盒系統收到了DSM-CC sections，可由section header判斷該 section所含之資料的類型，再分別將這些sections依序排成完整的DSM-CC資料。 當DSM-CC資料被重組完成之後，就可以傳給解碼器處理。解碼時，DSM-CC再 分別以對應的解碼方式處理。DSM-CC共包含三種類型的資料：包含實際OC內 容的DDB, 描述OC架構的DII, 以及帶有gateway參照資料的DSI。

3.5.1. DSI and DII

DSI跟DII用於描述資料來源之gateway以及OC內容的檔案層級架構，包含一 個OC被分割成多少模組，module的id，size，模組共包含多少的DDB等等訊息， 而這兩種格式的Header是一樣的，如Figure 28所示。 3.5.1.1. DSM-CC Message Header z protocolDiscriminator，長度為 1 bytee，值固定為 0x11。 z DSM-CCType，長度為 1 byte，主要是用來確認它是屬於MPEG-2 DSM-CC message中的哪一種type，它的值是 0x03。DSM-CCType的內 容如Table 8所示。 z messageId，長度為 2 bytes，用來確認要處理的message是屬於哪一種類

型，它的值由DSM-CCType來決定，值的對應表如Table 9所示。 z messageLength，長度為 2 bytes，記錄了這個 message 真正的長度(包含

Header)。當我們要抓資料時，只要從 messageLength 扣掉 headerLength 就可以知道我們真正要抓取的資料長度了。

Syntax No. of bytes

dsmccMessageHeader(){ protocolDiscriminator 1 dsmccType 1 messageId 2 transactionId 4 reserved 1 adaptationLength 1 messageLength 2 if(adaptationLength > 0){ dsmccAdaptationHeader() } }

Figure 28. Syntax of Mpeg-2 DSM-CC Message Header Table 8. MPEG-2 DSM-CC dsmccType values

dsmccType Description

0x00 ISO/IEC 13818-6 Reserved

0x01 Identifies the message as an ISO/IEC 13818-6 IS User-to-Network configuration message.

0x02 Identifies the message as an ISO/IEC 13818-6 IS User-to-Network session message.

0x03 Identifies the message as an ISO/IEC 13818-6 IS Download message.

0x04 Identifies the message as an ISO/IEC 13818-6 IS SDB Channel Change Protocol message.

0x05 Identifies the message as an ISO/IEC 13818-6 IS User-to- Network pass-thru message.

0x06-0x7F ISO/IEC 13818-6 Reserved. 0x80-0xFF User Defined message type.

Table 9. DSM-CC Download messageId assignment

Message Name messageId Description

DownloadInfoRequest 0x1001 Client requests download parameters DownloadInfoResponse,

DownloadInfoIndication 0x1002

Download Server provides download parameters

DownloadDataBlock 0x1003 Download Server sends one download

data block

DownloadDataRequest 0x1004 Client acknowledges downloaded data

blocks

DownloadCancel 0x1005 Client or Download Server aborts the

download scenario in progress

DownloadServerInitiate 0x1006 Download Server requests Client to

initiate a download

3.5.1.2. DownloadServerInitiate Message

當應用程式極大, 以至於存在雙層的Object carousel時，DSI可用來記錄各個 不同的DII之間的關係的。DSI的格式如Figure 29所示。

Syntax No. of bytes

DownloadServerInitiate(){ dsmccMessageHeader()

serverId 20

compatibilityDescriptor()

privateDateLength 2

for(i = 0 ; i < privateDateLength ; i++){

privateDateByte 1

} }

Figure 29. Syntax of DownloadServerInitiate Message 3.5.1.3. DownloadInfoIndication Message

DII記錄著跟Object carousel中包含的資料，包括了number of modules，module ID，module size…等等和我們要解出DDB中包含的資料時相關的訊息。DII的格 式如Figure 30所示。

z downloadId，長度為 4 bytes，用來確認我們所收到的每一個 block 都是 屬於同一個 object carousel，downloadId 的值是在傳送時，由 network

指定，在之後使用的 DownloadDataBlock 都會有相同的 downloadId。 z blockSize，長度是 2 bytes，用來告知處理器這個 service 的所有 block

的大小，除了方便處理器對每一個 block 作處理之外，也可以讓我們方 便得知每一個 module 被切成幾個 blocks。

z numberOfModules，長度是 2 bytes，用來記錄這個 service 中總共包含了 幾個 modules。

z moduleId，長度 2 bytes，功用是用來確認 DownloadDataBlock 是屬於這 個 module。

z moduleSize，長度是 4 bytes，用來記錄這個 module 的大小，配合前面 的 blockSize 的話，我們可以得知這個 module 總共被切成幾個 blocks， 並由此判斷我們是不是已經收到全部的 blocks。

moduleInfoLength 1

for(i = 0;i < moduleInfoLength;i++){

moduleInfoByte 1

} }

privateDataLength 2

for(i = 0;i < privateDataLength;i++){

privateDataByte 1

} }

Syntax No. of bit

DownloadInfoIndication(){ dsmccMessageHeader() downloadId 4 blockSize 2 windowSize 1 ackPeriod 1 tCDownloadWindow 4 tCDownloadScenario 4 compatibilityDescriptor() numberOfModules 2

for(i = 0;i < numberOfModules;i++){

moduleId 2

moduleSize 4

moduleVersion 1

Figure 30. Syntax of DownloadInfoIndication Message

3.5.2. DownloadDataBlock Message

順利解出DSI跟DII當中包含的訊息之後，即可確認這一個service當中，總共 包含了幾個modules，然後每一個module各自被切成幾個blocks，這時我們就可以 一一的把真正存有資料的DDB抓進來，依序填到它們應該在的module中正確的 位置，直到每一個module都被重新合併完成之後，再進行OC（以Broadcast Inter-ORB(Object Request Broker) Protocol(BIOP)格式編碼）的解碼。其中DDB的

格式如Figure 31，Figure 32所示。。

z downloadId，長度為 4 bytes，用來和 DII 中的 downloadId 比對，以確定 我們收到的是屬於同一個 service。

z moduleId，長度為 2 bytes，用來確認這個 block 是屬於哪一個 module。 z blockNumber，長度為 2 bytes，因為每一個 module 都會被分成一個或

是多個 blocks，但是在接收時，並沒有辦法保證我們收到跟處理是照次 序的，所以要靠 blockNumber 幫它們重新照次序組合。

Syntax No. of bytes

dsmccDownloadDataHeader(){ protocolDiscriminator 1 dsmccType 1 messageId 2 tDownloadId 4 reserved 1 adaptationLength 1 messageLength 2 if(adaptationLength > 0){ dsmccAdaptationHeader() } } Figure 31. Figure 32.

Syntax of DownloadDataBlock Header

Syntax No. of bytes

DownloadDataBlock(){ dsmccDownloadDataHeader() moduleId 2 moduleVersion 1 reserved 1 blockNumber 2 for(i = 0 ; i < N ; i++){ blockDataByte 1 } } Syntax of DownloadDataBlock

3.5.3. BIOP

BIOP 的全名為 Broadcast Inter-ORB Protocol，它主要是由多個 modules 所組 成的，裡面包含的就是最原始檔案的資料，包括了檔案名稱、檔案內容、檔案之 間的結構。其中還可以再細分成為 SrgandDir Message，File Message，Stream Message，StreamEvent Message 等種類。

3.5.3.1. BIOP SRGandDIR Message

當我們收到的一份完整的資料，包含資料夾、檔案，它們在原始的資料提供 者端被以樹狀結構(tree structure)階層式儲存，而其中所有樹狀結構的根部節點 (root)就是SrgandDir Message，也就是Service Gateway Message(Srg)，在一個OC 中只會出現一次。之後再收到的每一個SrgandDir message都是屬於Directory message(Dir)，除非這份資料當中存在兩個以上的樹狀結構。SrgandDir message 的格式如Figure 33所示。

z Magic，長度為 4 bytes，它的值被固定為 0x42494F50，用來確認這是 BIOP message 的開頭。

z objectKey_length，長度為 1 byte，用來決定 objectKey_data_byte 的長度。 z objectKey_data_byte，長度由 objectKey_length 決定，如果是 Directory Message 的話，可以和 BIOP Profile Body 中的 objectKey_data_byte 比較 來判斷這一個 Directory 的父節點是哪一個。如果是 File Message 的話， 則可以用來判斷它所儲存的資料是屬於哪一個檔案。

z objectKind_length，長度為 4 bytes，如果是 SRG Message 的話，其值為 0x73726700，如果是 DIR Message 的話，其值為 0x64697200。除了 objectKind_length 之外，SRG 跟 DIR 的其他格式都是一樣的。

z bindings_count，長度為 2 bytes，主要是記錄這個資料夾底下，包含了 幾個資料夾或是檔案。

z nameComponents_count，長度為 1 byte，記錄了現在我們讀到的這份資 料，它的名稱我們用幾個 bytes 來儲存它。 z id_length，記錄了我們現在讀到的這份資料，它名稱的長度。 z id_data_byte，真正記錄我們現在讀到的這份資料的名稱。 z kind_data_byte，記錄了我們現在讀到的這份資料是屬於哪一種類型， dir、fil、str，ste。 z IOR，如Figure 34所示。其中從IOP::taggedProfile()這個function之後的 內容屬於BIOP Profile Body，如Figure 35所示。

z Profile_tag，長度為 4 bytes，其值是 0x49534F06，用來確認這是 BIOP Profile Body 的開頭。

z objectKey_length，長度為 1 byte，用來決定後面的 objectKey_data_byte 的長度，因為它的名稱和之前在 BIOP 的 message 中出現過，所以這邊 稱為 profile_objectKey_length。

z objectKey_data_byte，長度由 profile_objectKey_length 決定，只有在 SrgandDir message 中會出現，用來和前面的 objectKey_data_byte 互相參 考，以重建整個樹狀結構。

Syntax No. of bits BIOP::DirectoryMessage(){ Magic 4x8 biop_version.major 8 biop_version.minor 8 byte_order 8 mess age_type 8 message_size 32 objectKey_length 8 for (i = 0; i < N1; i++){ objectKey_data_byte 8 } objectKind_length 32 objectKind_data 4x8 objectInfo_length 16 for (i = 0; i < N2; i++){ objectInfo_data_byte 8 } serviceContextList_count 8 for (i = 0; i < N3; i++){ serviceContextList_data_byte 8 } messageBody_length 32 bindings_count 16 for (i = 0; i < N4; i++){ BIOP::Name(){ nameComponents_count 8 for (i = 0; i < N5; i++){ id_length 8 for (j = 0; j < N6; j++){ id_data_byte 8 } kind_length 8 for (j = 0; j < N7; j++){ kind_data_byte 8 } } } bindingType 8 IOP::IOR() objectInfo_length 16 for (j = 0; j < N8; j++){ objectInfo_data_byte 8 } } }

Syntax No. of bits IOP::IOR{ type_id_length 32 for (i = 0; i < N1; i++){ type_id_byte 8 } if (N1 % 4 != 0){ for ( i= 0; i < (4 - (N1 % 4)); i++){ alignment_gap 8 } } taggedProfiles_count 32 for (n = 0; n < N2; n++){ IOP::taggedProfile(){ profileId_tag 32 profile_data_length 32 for (i = 0; i < N3; i++) { profile_data_byte 8 } } } }

Syntax No. of bits BIOPProfileBody{ profileId_tag 32 profile_data_length 32 profile_data_byte_order 8 liteComponents_count 8 BIOP::ObjectLocation{ componentId_tag 32 component_data_length 8 carouselId 32 moduleId 16 version.major 8 version.minor 8 objectKey_length 8 for (k = 0; k < N2; k++){ objectKey_data_byte 8 } } DSM::ConnBinder{ componentId_tag 32 component_data_length 8 taps_count 8 BIOP::Tap{ id 16 use 16 association_tag 16 selector_length 8 selector_type 16 transactionId 32 timeout 32 } for (m = 0; m < N3 - 1; m++){ BIOP::Tap{ id 16 use 16 association_tag 16 selector_length 8 for (i = 0; i < N4; i++){ selector_data_byte 8 } } } } for (n = 0; n < N5;n++){ BIOP::LiteComponent{ componentId_tag 32 component_data_length 8 for (i = 0; i < N6; i++){ component_data_byte 8 } } } }

3.5.3.2. BIOP File Message

記錄了每一個對應到的檔名，它的真正檔案內容， 格式

，長度為 4 bytes，其值被固定為 0x66696C00。 ，記錄了真正的檔案資料內容。

Figure 36. Syntax of BIOP File Message 3.5.3.3. Example

，這是一個BIOP資料原始樹狀結構的例子。下面的步驟就 是我

BIOP file message當中， 如Figure 36所示。 z objectKind_data z content_data_byte

Syntax No. of bits

BIOP::FileMessage(){ Magic 4x8 biop_version.major 8 jec jectKind_data 4x8 servi mess ntent_length } biop_version.minor 8 byte_order 8 message_type 8 message_size 32 objectKey_length 8 for (i = 0; i < N1; i++){ objectKey_data_byte 8 } ob ob tKind_length 32 objectInfo_length 16 DSM::File::ContentSize 64 for (i = 0; i < N2 - 8; i++){ objectInfo_data_byte 8 } ceContextList_count 8 for (i = 0; i < N3; i++) { serviceContextList_data_byte 8 } ageBody_length 32 co 32 for (i = 0; i < N4; i++){ content_data_byte 8 } 如Figure 37所示 們程式讀取資料的過程。

1) 讀取到 dir，objectKey 是 06，然後它的 bindings_count 為 1。 2) ount 為 2。 3) count 為 1。 4) count 為 1。 5) ount 為 5。 6)

下面包含了五個節點，分別是file1，file2，dirb，dirc，

z rofile_objectKey為 04，代表在step. 2 讀到具有objectKey = 04

z tKey為 08，代表在step. 3 讀到具有objectKey = 08 的dir就是dir。 z fileName：file6，profile_objectKey是 07。 讀到 dir，objectKey 是 04，然後它的 bindings_c z fileName：file3，profile_objectKey是 05。 z dirName：dire，profile_objectKey是 06。 讀到 dir，objectKey 是 08，然後它的 bindings_ z fileName：file4，profile_objectKey是 09。

讀到 dir，objectKey 是 0A，然後它的 bindings_ z fileName：file5，profile_objectKey是 0B。 讀到 srg，objectKey 是 01，然後它的 bindings_c z fileName：file1，profile_objectKey是 02。 z fileName：file2，profile_objectKey是 03。 z dirName：dirb，profile_objectKey是 04。 z dirName：dirc，profile_objectKey是 08。

z dirName：dird，profile_objectKey是 0A。

重建樹狀結構。 z 由srg開始，它 dire。 dirb的p 的dir就是dirb。 dirc的profile_objec

z dird的profile_objectKey為 0A，代表在step. 4 讀到具有objectKey =

0A的dir就是dird。

7)

它儲 。

者端重新 cation manager 來讀取並執行了。

z dire的profile_objectKey為 06，代表在step. 1 讀到具有objectKey = 06

的dir就是dire。

讀到fil，objectKey是 02，和step. 5 中file1的profile_objectKey相同，代表

存的是file1的資料

8) 讀到fil，objectKey是 03，和step. 5 中file2的profile_objectKey相同，代表

它儲存的是file2的資料。

9) 讀到fil，objectKey是 05，和step. 2 中file3的profile_objectKey相同，代表

它儲存的是file3的資料。

10) 讀到fil，objectKey是 07，和step. 1 中file6的profile_objectKey相同，代表

它儲存的是file6的資料。

11) 讀到fil，objectKey是 09，和step. 3 中file4的profile_objectKey相同，代表

它儲存的是file4的資料。

12) 讀到fil，objectKey是 0B，和step. 4 中file5的profile_objectKey相同，代

表它儲存的是file5的資料。

處理到這邊，我們就可以把資料原本的被傳送端處理過之前的樣子，在接收 建立起來，並且準備等 appli

4. 系統架構設計與實作

在本論文當中，實作與實驗的系統，主要是參照 13818-1 的規格書、13818-6 的規格書、以及DVB-MHP的規格書中所制定相關的部份加以整理，並且考慮將 子系統的各個部份整合時的效能考量，所設計出來的一套可以各種平台(包括 windows及Unix like)上獨立執行的系統。根據實作時的作法以及效能的考量，整 個系統架構如Figure 38所示。 其中主要分成三個部份：

1) TS Parser，處理 transport stream 的 packets 以及跟 Service Information 相 關的部份，包含 Demux 和 Section Filter 中與 packets 處理相關的功能、 以及 Service Information 中對於 PAT 及 PMT 處理的功能。

2) AIT Decoder，包含 AIT 的剖析，以及 application manager 中查詢 AIT 與 DVB-J Applicatoins 的功能，用來確認我們的設計是實際可行的。 3) DSM-CC，包含了 DSM-CC 以及 Section Filter 的部份，負責整個 object

carousel 由接收到解碼以及儲存的處理，從 Sections 的處理直到完整的 解出資料來為止。

Figure 38. System Architecture of DSM-CC decoder

4.1. Transport Stream Parser

在 Service Information 的工作當中，只有 PAT 以及 PMT 的部份和 DSM-CC 相關。所以如果把 SI 這部份獨立出來實作的話，除了增加實作上的困難之外， 在資料的傳輸上的時間耗費以及解出來的資料在送給 Demux 處理之前的記憶體 使用，都是一種不必要的負擔。

所以在這個部份，本論文特別把Demux和PAT、PMT的處理這部份，以及 Section Filter中處理packets的部份合併成為TS Parser，專門處理將AIT的資料及 DSM-CC的資料抽取出來的工作。流程大致上如Figure 39所示。

Figure 39. Block Diagram Transport Stream Parser

4.1.1. PAT and PMT

在本論文的實作系統當中，如果收到了一段 transport stream 的話，就會開始 處理去讀出每一個 packet 的 PID。然後在處理到 PID= 0x0000 的 packet 之前(也 就是 PAT)，所有收到的 packet 都全部忽略不繼續處理。

等到取得PAT的資料並且完成處理之後，我們可以透過PAT的內容得知PMT 的PID，這時就開始處理PMT的內容，並且建立不同的table來儲存DSM-CC資料 的PID以及AIT資料的PID。如Figure 40所示。

Figure 40. The procedure of PAT and PMT parsing

4.1.2. Section Filter

在取得 DSM-CC 跟 AIT 資料的 PID 之後，我們會開始讀取該 PID 對應的 packets。

以AIT為例，首先先檢查這個packet的PID是不是屬於AIT，如果不是的話， 就把整個packet丟掉，再往下讀一個packet。如果是屬於AIT的話，則檢查它的 payloadUnitStartIndicator的值。如Figure 41所示。

1) 如果 payloadUnitStartIndicator = 0，表示在這個 packet 當中，沒有新的 section 的開頭，則檢查它相對應的 temp file 是不是空的。

A. 如果 temp file 是空的，代表這個 section 還沒有被處理過，但是若 是一個新的 AIT section 的話，那它的 payloadUnitStartIndicator 應 該會被設為 1，由此可知，這其中應該有丟失封包，所以我們必須 把這個 packet 整個略過不處理，直接去讀取下一個 packet。
