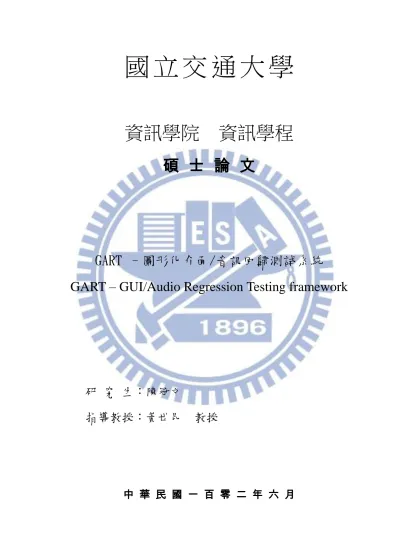

GART –圖形化介面/音訊回歸測試系統

GART – GUI/Audio Regression Testing framework

研 究 生：陳冠文

指導教授：黃世昆 教授

GART – 圖形化介面/音訊回歸測試系統

GART – GUI/Audio Regression Testing framework

研 究 生：陳冠文 Student：Guan-Wen Chen 指導教授：黃世昆 Advisor：Dr. Shih-Kun Huang

國 立 交 通 大 學 資訊學院 資訊學程

碩 士 論 文

A Thesis

Submitted to College of Computer Science National Chiao Tung University in partial Fulfillment of the Requirements

for the Degree of Master of Science

In

Computer Science June 2013

Hsinchu, Taiwan, Republic of China

i GART – 圖形化介面/音訊回歸測試系統 學生: 陳冠文 指導教授: 黃世昆 國 立 交 通 大 學 資 訊 學 院 資 訊 學 程 碩 士 班

摘要

本論文研製之圖形化介面／音訊回歸測試系統，能夠控制鍵盤／滑鼠 並進行播音／錄音，進行最需要人力的介面測試。介面測試最常遇到的問 題，就是測試資料在介面更動過後，就需要進行同步的更新；本系統提出 的「資訊樹物件探索」（ITOS）方法，能夠改善這個問題，在介面上的物 件更動後（包括位置、大小、圖片、文字），測試資料仍然能夠正常運作， 因而減少維護測試資料所需的人力。 本系統建置成動態資料庫，將不同的功能放在不同的模組裡，方便使 用又具有彈性，能依照不同的需求，加載需要的功能；模組化的資料庫， 也減少了本系統的開發及維護工作所需的人力。

ii

GART – GUI/Audio Regression Testing framework

Student: Guan-Wen Chen Advisor：Dr. Shih-Kun Huang

Degree Program of Computer Science

National Chiao Tung University

ABSTRACT

GART provides a regression testing framework that can control keyboard/mouse, play sound and record sound. Through these functions GART can perform GUI regression testing that needs much manual work. The major issue of GUI testing is the test patterns needed to be updated after the GUI changed. We propose to use Information Tree Object Searching (ITOS) method to solve this issue. Using ITOS, the test data can be reused after the objects on the GUI changed. These changes include position, size, pictures, and text. In this way we can reduce the human work of data maintenance.

GART is built as Dynamic Link Library (DLL). It can load different modules on demand. Since it puts the different functions in different DLL modules, GART is easy to develop and maintain.

iii

誌謝

首先感謝我的指導老師－黃世昆老師，給予論文研究方向，並適時提 點，讓論文架構更完整。也謝謝實驗室學長姊的幫忙，在每週的研討會上 分享研究進度，也讓我對自己的研究有不同的想法。謝謝同儕的砥礪，適 時的提醒，才能在二年的時間內完成這篇論文。 謝謝公司的長官與同事，在我研讀學業的二年間，在工作上給予很多 的協助，分擔壓力，讓我有更多的時間能完成學業。 感謝一路上支持我的家人，尤其是我最愛的老婆，寶寶剛好在我學業 最忙碌時出生，因此很多時候我無暇幫忙照顧寶寶，老婆一手擔起責任， 讓我能放心地在學業上用功，回家時看到老婆和寶寶的笑容，是我能完成 學業的最大動力。 這篇論文的完成，是很多人在背後支持我的成果，謝謝所有我沒有在 此提到，卻一直默默幫忙我的人，謝謝你們！

iv

目錄

摘要 ... i ABSTRACT ... ii 誌謝 ... iii 目錄 ... iv 表目錄 ... vii 圖目錄 ... viii 一、 緒論 ... 1 研究動機 ... 1 研究目標 ... 1 主要貢獻 ... 2 論文大綱 ... 2 二、 研究背景 ... 3 軟體測試 ... 3 2.1.1 介面層次的測試 ... 3 2.1.2 回歸測試 ... 3 2.1.3 單元測試 ... 4 音訊 ... 5 2.2.1 WAV 格式 ... 5 2.2.2 WAV 音訊分析 ... 5 2.2.3 HD Audio ... 6 2.2.4 Windows 音訊架構 ... 6 2.2.5 WASAPI... 7 MFC ... 7 JSON ... 8 三、 相關研究 ... 9 滑鼠自動控制程式 ... 9 3.1.1 座標 ... 9

v 3.1.2 顏色／圖片 ... 9 3.1.3 物件 ID 及文字 ... 10 單元測試框架 ... 10 四、 研究方法 ... 11 系統架構 ... 11 測試流程 ... 13 測試資料需求 ... 14 滑鼠／鍵盤錄製 ... 14 資訊樹物件探索（ITOS） ... 15 4.5.1 錄製滑鼠動作 ... 16 4.5.2 播放腳本 ... 17 音訊驗證 ... 18 紀錄檔 ... 18 模組化設計 ... 19 五、 實驗結果與分析 ... 22 GUI 物件尋找 ... 22 測試資料生成 ... 23 實現的功能與測試資料 ... 25 5.3.1 實現的功能 ... 25 5.3.2 實現的測試資料 ... 26 實際測試結果 ... 28 5.4.1 測試時間 ... 28 5.4.2 測試錯誤檢測 ... 29 限制 ... 30 六、 結論與未來展望 ... 31 結論 ... 31 未來發展方向 ... 32 參考文獻 ... 33 附錄一 ... 35 附錄二 ... 39

vi

附錄三 ... 44 附錄四 ... 45

vii

表目錄

表 1 物件尋找方式比較 ... 22 表 2 錄製腳本功能比較 ... 23 表 3 腳本製作步驟比較 ... 23 表 4 功能模組列表 ... 25 表 5 測試資料列表 ... 26 表 6 測試資料大小 ... 27 表 7 不同樣版之測試時間（單位為秒） ... 28 表 8 不同語言之測試時間（單位為秒） ... 28 表 9 不同樣版之測試結果 ... 29 表 10 不同語言之測試結果 ... 29

viii

圖目錄

圖 1 SNR 公式 ... 5 圖 2 THD 公式 ... 5 圖 3 動態裝置，左側為閒置，右側為使用中。 ... 7 圖 5 硬體線路連接圖 ... 11 圖 6 系統架構 ... 12 圖 7 測試流程圖 ... 13 圖 8 視窗階層示意圖 ... 16 圖 9 測試資料例子 ... 19 圖 10 範例測試資料（T）執行流程 ... 20 圖 11 彈出式視窗範例 ... 24

1

一、 緒論

研究動機

軟體測試在產品研發過程中是很重要的一環，其中圖形化使用者介面 （GUI）的測試常常需要大量的人力。 目前主要的工作是維護一個音效控制軟體（以下簡稱 VPanel）。VPanel 的主要功能，是提供使用者一個統一的介面，讓使用者能方便地控制 Windows 下有關音效的相關設定。介面測試是由人工進行的；但由於產品 眾多，時間有限，即使投入大量的人力，也無法每次都測完所有的功能。 我們需要一個能夠測試 GUI 的測試系統，來幫助我們提高測試的效率，以 增加程式的穩定度，並減少人力的花費。

研究目標

建置一個測試系統，將曾經發生過的問題，進行回歸測試，以確保產 品的穩定性。測試的目標是有圖形化使用者介面（GUI）的音效控制軟體 －VPanel，因此需要模擬鍵盤／滑鼠的操作，控制 GUI 上的物件來複現問 題，並且能驗證聲音上的正確性，確認音效的設定沒有問題，產生紀錄檔 作為測試的結果。 目前有許多模擬鍵盤／滑鼠的工具，可以簡單地將錄製結果播放出來。 由於 VPanel 支援數種不同樣式的介面和 9 種語言，不同的介面和語言其按 鈕的大小、位置、圖片、文字也不同，再加上音效設備是動態生成的（詳 見 2.2.4），所以各個物件建構的順序也不固定，因此一般的鍵盤／滑鼠工 具無法達成我們的要求。我們需要一個能在不同介面上都能成功複現鍵盤 ／滑鼠操作的工具。

2

主要貢獻

提供一個回歸測試系統，能夠針對 GUI 及音訊相關的已知問題，進行 回歸測試，增加測試範圍並減少人力支出。 有些軟體的介面設計不只一種樣版，同一個物件在不同樣版上可能有 不同的大小、位置、圖片，若有支援多國語言，則物件上的文字也會不同， 這讓 GUI 測試需要針對不同的樣版、語言，建置不同的資料庫。本系統提 出的「資訊樹物件探索」方法，即使物件的樣式改變了，也能正確地找到 目標物件，讓不同樣版、不同語言的 GUI，都能使用相同的測試資料庫， 減少了建置和維護測試資料庫的人力成本。 一個需要長時間維護的軟體，最大的問題，是隨著時間的演變，程式 變得越來越龐大，越來越複雜，再加上維護人員的更替，而使得維護工作 難以順利進行。本系統的模組化設計，讓開發和維護工作變得容易。因為 將功能切割，不會因為一個模組的改動而影響到程式的其他部份；而每個 模組因為功能單一，程式碼也容易了解，讓維護人員的交替工作變得更簡 單。

論文大綱

本論文共分為六個章節： 第一章 緒論，說明研究動機與研究目標。 第二章 研究背景，介紹與論文研究相關的知識，包括軟體測試、音訊、 MFC、JSON 等等。 第三章 相關研究，介紹不同種類的自動腳本軟體。 第四章 研究方法，說明系統架構、測試流程、測試資料的建立、滑鼠／鍵 盤的錄製與播放、資訊樹物件探索等等。 第五章 實驗結果與分析，會與類似功能的軟體作比較，並展示實際測試的 結果。 第六章 結論與未來展望，為本論文的結論與未來研究方向。

3

二、 研究背景

軟體測試

軟體測試是在軟體開發過程中不可或缺的一環，其主要目的就是提早 發現錯誤，以增加軟體的可靠度和正確性。

2.1.1 介面層次的測試

Andreas／Zeller[1]將介面層次的測試分為 3 種方法： 1 Low-level：以傳送命令的方法來控制物件。 2 System-level：控制整個系統來進行測試，通常會使用虛擬機器。 3 Higher-level：真正找到介面上的控制項，並對其進行操控。 Andreas／Zeller 也提到，介面層次的測試，很容易因為一個小改變（例 如：解析度的變化），而造成測試資料失效。

2.1.2 回歸測試

回歸測試（Regression Test）的目的，是確保曾經測試過的部份不會出 現錯誤。在新增或修改程式代碼的過程中，可能會影響到其他未被修改到 的部份。回歸測試會在代碼更動過後，重複之前全部或部份的測試工作， 以確保程式能維持原本的功能。

4

2.1.3 單元測試

單元是指程式中最小的獨立單位，可能是一個函式（function）或是一 個類別（class）……等。單元測試的目的，是確保每一個獨立的單元符合 規格且運作正常。單元測試的優點如下：  程式容易更改／維護：能確保更改後依然正確，若發生錯誤能更容 易找到問題點。  可作為說明文件：單元測試定義了每個單元正確與錯誤的用法，而 且與程式碼同步，可以作為說明文件使用。  可替代軟體設計規格：用單元測試替代文字說明，不僅能清楚了解 需求，實作完也可立即測試。 單元測試僅能確保單元正確，無法檢測出整體性或系統層的錯誤。因 為需要寫測試碼，因此不可能測出所有情況，也可能因為測試碼錯誤而造 成錯誤的結果。而更新程式碼的同時，也需要同步更新單元測試碼，否則 單元測試也將失去作用。

5

音訊

2.2.1 WAV 格式

WAV（Waveform Audio File Format）是在個人電腦上一種標準的音樂

儲存及播放格式，其包含了二部份：標頭（Header）及資料（Data）。標頭

的部份定義了取樣率（Sample Rate）、位元深度（Bit Depth）、聲道數目 （Channels）、及資料大小。WAV 的資料通常是沒有經過壓縮的。

2.2.2 WAV 音訊分析

在作音訊測試時，必需對音訊資料作分析；因為 WAV 的資料沒有經過 壓縮，很適合作為測試的音訊格式。

測試的音源通常為單一的正弦波（Sine wave），並經過傅立葉轉換（Fourier

transform），將音訊資料由時域（Time domain）轉到頻域（Frequency domain） 作分析。最常見的分析標準是 SNR（Signal-to-noise Ratio）和 THD（Total Harmonic Distortion）。 SNR 是訊號（Psignal）和雜訊（Pnoise）的功率比值，越大代表雜訊越少， 音質越好。（圖 1） THD 是除主頻外的諧波和（∑∞_𝑖=2𝑃_𝑖，Pi代表不同週期的諧波）和主頻 （P1）的功率比值，越小代表失真越少，音質越好。（圖 2） 圖 1 SNR 公式 圖 2 THD 公式 SNR = 𝑃𝑠𝑖𝑔𝑛𝑎𝑙 𝑃_{𝑛𝑜𝑖𝑠𝑒} THD = ∑∞_𝑖=2𝑃_𝑖 𝑃₁

6

2.2.3 HD Audio

HD Audio（High Definition Audio）是 Intel 在 2004 年提出的音訊技術[2]。 相較於 AC97[3]能提供更高的取樣頻率及更多的聲道；最高能達到 192kHz、 32-bits、2 聲道的音質（或是 96kHz、32-bits、8 聲道）。

HD Audio 也規範了 Unsolicited Response，其功能是在使用者將音源線 插入音源孔時，硬體會主動發出訊息通知驅動程式，讓驅動程式可以作出 相對應的動作（詳見 2.2.4）。

2.2.4 Windows 音訊架構

微軟（Microsoft）在 Windows Vista 之後的作業系統，配合 HD Audio 提出了 Universal Audio Architecture (UAA)的音訊架構[4]。在此架構下，所 有符合 UAA 規範 HD Audio 裝置，都只要用統一的驅動程式（Windows Audio Class Driver）就可以正常工作（各家廠商也可以提供自己的驅動程 式）。

UAA 為了省電，規範了動態裝置（Dynamic Device）的架構。在此規 範下，任何閒置的裝置都應該自動斷電；而在被使用到時（如：開始播音 ／錄音）能夠自動運作。因此一個音訊裝置會有幾個狀態：  DEVICE_STATE_ACTIVE：正在工作中。  DEVICE_STATE_DISABLED：停用狀態。  DEVICE_STATE_NOTPRESENT：無法使用的裝置。  DEVICE_STATE_UNPLUGGED：沒有插入音源線。 除了 DEVICE_STATE_ACTIVE 之外的 3 個狀態，都會被視為閒置。如 圖 3，左側為音源線未插入的閒置狀態；右側則是插入音源線後，變為使 用中的裝態。

7

2.2.5 WASAPI

WASAPI（Windows Audio Session API）[4]是在 Windows Vista 之後， 微軟提供給應用程式的應用程式介面，以用來控制作業系統的音訊內容， 包括播音、錄音、音量……等。應用程式也可以透過 WASAPI 來取得音訊 裝置的各種資訊，包括狀態、音訊格式、預設裝置……等。

MFC

MFC（Microsoft Foundation Class）[4]是微軟提供的函式庫，提供了許 多樣板以建立應用程式的使用者介面（GUI）。 在 MFC 下的所有視窗（Windows）物件都來自 CWnd 類別。視窗物件 可能是對話方塊（Dialog）、表單、控制項（按鈕、下拉式方塊）……等。 每一個視窗物件都有其母視窗（ Parent Window），最底層的視窗就是 Windows 桌面。一個應用程式稱為一個模組（Module），這個模組的最底 層稱為此程式的根視窗（Root Window）。在視窗物件下的其他物件，都稱 為子視窗（Child Window），一個視窗物件可能擁有許多子視窗。 圖 3 動態裝置，左側為閒置，右側為使用中。

8

JSON

JSON（Java Script Object Notation）[5]是一種純文字的資料交換語言， 其語法包括：  Object（物件）： { String : Value, ...}  Array（陣列）： [ Value,...]  Value（值）： 可以是 Object、Array、String、Number、null、true、false  String（字串）： "..."（以雙引號包住）  Number（數字）： 沒有雙引號包住的就是數字。 JSON 的格式簡單，容易瞭解，易於存取，雖然沒有 XML 強大，但其輕 量化的特性，可以滅少資料的檔案大小，適合用於網路傳輸。

9

三、 相關研究

滑鼠自動控制程式

滑鼠是目前個人電腦上最常使用的輸入方式，有時會遇到一些需要重 覆點擊滑鼠的操作，因此目前有許多滑鼠自動控制軟體，能自動操控滑鼠， 免去使用者自己點擊的麻煩。而各個軟體其控制滑鼠的方式不盡相同，以 下以功能作分類，介紹常見的類型。

3.1.1 座標

最常見也最直覺的作法是紀錄滑鼠的座標，如：Mouse Recorder Pro[6]、 TinyTask[7]、Point-N-Click[8]、WinMacro[9]。利用錄製／播放，或是編輯 腳本的方法，把滑鼠的座標紀錄下來，自動執行時會將滑鼠移到指定的座 標並執行點擊動作。優點是簡單、容易操作；缺點是和程式的位置、螢幕 解析度有很大的關係，常常因為換了電腦或是移動程式位置後就無法正確 執行。

3.1.2 顏色／圖片

這類型的程式，會以特定的顏色或圖片來定位滑鼠位置，如：按鍵精 靈[10]、Sikuli[11]、Mouse Macro Recorder[12]。因為是尋找特定的圖片， 因此即使程式位置移動、大小改變，仍然能夠找到正確的按鈕並點擊。有

些時候圖片是會改變位置的（如遊戲中的物件），利用這個方式，即使圖片

移動，仍然能夠找到正確的位置。缺點是如果程式本身有多種佈景主題， 在改換之後，就無法找到原本的顏色或圖片了。

10

3.1.3 物件 ID 及文字

在 Windows 下，利用 GUI 物件的屬性（控制 ID、文字）來尋找特定物 件，如：Autoit[13]。這類型的程式主要是利用物件本身的屬性來尋找特定 物件，最常用的屬性為控制 ID 和文字。在同一個視窗物件裡，不會有相 同控制 ID 的物件，因此可以用來尋找特定 GUI 物件。雖然控制 ID 在同一 視窗下不會重覆，但一個應用程式可能有數個視窗，所以可能會找到重覆 的控制 ID。若給定的物件屬性相同，Autoit 會給每個相同屬性的物件一個 編號，第一個編號為 1，第二個為 2，以此類推，這樣便能找到程式中特定 的物件了。

單元測試框架

單元測試是很有用的工具，專業的程式開發套件（如 Visual Studio[14]） 都已經內建單元測試功能。也有一些開放原始碼的單元測試套件，如： JUnit[15][16]、CUnit[17]、CPPUnit[18]等，幾乎所有常用的語言都能找到 適合的單元測試框架。

11

四、 研究方法

系統架構

要驗證音訊，就必需抓取音訊資料。我們的系統是在有音訊晶片的個 人電腦上，經由音源線的串接，作本機測試（圖 4）。

系統需求：Windows Vista＼Windows 7＼Windows8、GART 測試系統、 待測軟體。（圖 5） GART 是一套函式庫，全部建成動態連結檔（DLL），包含主要的 GART.DLL 和其他 DLL 插件（詳見 4.8），再加上測試資料，就是 GART 的主要元件。待測軟體可以是任何有 GUI 的應用程式，在本論文中則是 VPanel。 音源輸出 音源輸入 圖 4 硬體線路連接圖

12 Windows 作業系統 待測軟體 GART 測試資料 DLL 插件 圖 5 系統架構 GART.DLL GART 主程式

13

測試流程

如圖 6，GART 會先從測試資料庫中取出測試資料，並確認目前的系統 符合測試條件（作業系統、音效晶片、VPanel 版本……等），再依照該筆 測試資料的參數，設定目前的環境（如：音量大小、預設裝置……等）。初 始化完成後就會開始執行測試，並將結果紀錄下來，再去測試資料庫裡尋 找下一筆測試資料。 圖 6 測試流程圖

測試

資料

選取測試資料

檢測系統條件

初始化環境

測試

驗證

測試

結果

base

符合 不符合

14

測試資料需求

GART 的測試資料應至少包含以下部份： 1. 系統資訊：因為產品線眾多，需要知道此筆測試資料執行的作業系 統、晶片型號……等。 2. 初始設定：問題產生的初始狀態，如音量、聲道、預設格式……等。 3. 鍵盤／滑鼠的腳本：包含控制鍵盤／滑鼠的訊息，以及目標物件的 資訊樹（詳見 4.5）。 4. 資料驗證：當測試動作結束，需要知道結果為正確或錯誤。 測試資料的生成，是由測試人員根據問題回報的資訊，用滑鼠／鍵盤 操作一次，由 GART 錄製成腳本；對腳本進行編輯，加入系統及驗證的條 件成為測試資料。由於腳本的格式為 JSON，可以利用一般的 JSON 編輯 軟體（如：JSON Format[19]、JSON Editor Online[20]）或文字編輯器進行 編輯。

滑鼠／鍵盤錄製

為了讓測試資料的生成更容易，GART 的滑鼠／鍵盤錄製支援以下功 能： 1. 抓取鍵盤、滑鼠資訊：會自動濾除不必要的訊息（例如：滑鼠移動）， 簡化腳本。 2. 取得 GUI 上的物件資訊：取得目前鍵盤／滑鼠焦點上的物件資訊，自 動添加在鍵盤／滑鼠的動作之前。詳見 4.5.1。 3. 保留時間戳記：有些問題和時間是相關的，保留時間戳記能更完整地 複製問題。

15

資訊樹物件探索（ITOS）

VPanel 有數種不同的樣式主題與 9 種多國語；在不同的主題或語言下， 相同功能的按鍵可能會有不同的位置、大小、圖片、文字。為了讓相同的 測試資料能在不同的樣式主題和多國語言下運行，只錄製滑鼠的點擊位置 是不可靠的， GART 使用了資訊樹物件探索（Information Tree Object Searching，ITOS）的方法來解決這個問題。

ITOS 在尋找物件時，除了物件本身的資訊，還利用了和此物件相關的

視窗資訊，我們稱這些為資訊樹（Information Tree）。在錄製滑鼠動作（4.5.1）

時，會將資訊樹保留下來；在播放腳本（4.5.2）時，則會利用資訊樹來幫 助尋找物件。

16

4.5.1 錄製滑鼠動作

Windows 下的 GUI 物件是階層式的，在同一視窗（CWnd）下的物件各 自擁有其唯一的 ID（但可能和其他視窗下的物件重覆）。如圖 7，B1和 B 2 同屬於 WB，因此其 Control ID 在 WB中是唯一的；而 B1和 B3屬於不同的 視窗，其 ID 便可以相同。 ITOS 不只抓取物件 ID，會連該物件的視窗資訊全部紀錄下來。視窗資 訊抓取物件的母視窗（Parent CWnd），母視窗的母視窗……直到程式的根 視窗（Root Window）為止。以圖 7 為例，當按鈕 B1被點擊時，除了 B1 本身的資訊，ITOS 會連 WB（B1的母視窗）、WA（ＷB的母視窗）和 WR （B1的根視窗）的資訊也一併保留。 Windows 桌面 根視窗（WR） 視窗（WA） 視窗（W B） 視窗（W C） 按鈕（B1） ID:1001 按鈕（B2） ID:1002 按鈕（B3） ID:1001 按鈕（B4） ID:1002 圖 7 視窗階層示意圖

17

4.5.2 播放腳本

在播放腳本時，ITOS 會根據保留下來的資訊樹，試著找到該物件。由 根視窗開始，以深度優先搜尋法，尋找符合的子視窗（Child CWnd），最 後找到目標物件。 一個視窗只有一個母視窗，一個母視窗卻可能擁有很多子視窗，而這 些子視窗可能擁有同樣的屬性（如圖 7 中，B1和 B3的資訊樹完全相同）。 在遇到這種問題時，Autoit（詳見 3.1.3）為每個相同屬性的物件添加了自 定義的編號，但這個編號會隨著視窗中物件生成的順序不同而跟著改變。 VPanel 因為需要控制音訊設定，而音訊設備在 UAA（詳見 2.2.4）下是動 態生成的，所以 VPanel 中各個視窗物件的生成順序不會固定，會使得 Autoit 的編號在每次執行時都會變動，而無法找到正確的物件。 為了找到正確的物件，ITOS 利用了可視（Visible）這個動態的視窗屬 性。因為是 GUI，要讓使用者控制的物件，一定是可視的；不可視的視窗 或物件不可能是我們尋找的目標。利用這個屬性，可以精確的找到目標物 件。 有些情況下，母視窗下可能有二個同時可視的子視窗，如圖 7，若 WB 和 WC同時為可視的，則無法分辨哪一個是我們的目標。此時需要額外的 條件來分辨它們，本系統使用視窗的位置及大小來區分。在這種狀況下， 由於固定了位置及大小，就無法通用於不同的樣式主題，只能為不同的樣 式主題建置不同的腳本。

18

音訊驗證

VPanel 是音訊控制軟體，我們若要驗證其功能是否正常，就必需作播 音／錄音的動作，來確保各種音訊設定是否正確。GART 提供了這樣的功 能，能夠執行音訊相關的測試。 GART 為了方便作音訊驗證，播音／錄音使用的格式為 WAV（2.2.1）， 使用這種格式的好處，是可以直接取得音訊資料而無需作解碼的動作。音 訊驗證有四種依據：第一種為波峰值，可驗證音量大小及判斷有無聲音。 第二種為主頻，可驗證格式是否正確。第三、四種為 THD／SNR，可以檢 驗音質的好壞，以確定音訊是否正常，有無雜音等。主頻／THD／SNR 的 檢測只能針對單頻的正弦波，無法對一般的音樂檔作分析，所以 GART 也 能產生正弦波的音源。 四種檢測依據的標準值是由人工設定的，可以取全部或部份的檢測依 據，並給定範圍值。在分析音訊資料時，GART 會先作快速傅立葉轉換（Fast Fourier Transform，FFT），在過程中會計算峰值，最後求得主頻／THD／ SNR，並和標準值作比對，並將結果紀錄下來。

紀錄檔

測試過程中會產生紀錄檔，除了測試結果外，有時也需要一些額外的 訊息。因為測試資料庫會不斷擴增，所產生的紀錄檔也會相當龐大，為了 更方便管理，GART 中為紀錄檔設計了不同的層級：測試失敗、測試錯誤、 測試成功、警告、偵錯、註解。當測試完畢，工程師可以依照不同的層級， 取出需要的紀錄，不會因為資料過於龐大而找不到需要的資訊。

19

模組化設計

為了方便維護及擴展功能，GART 將功能都模組化為動態連結資料庫

（DLL），除了主要的 GART.DLL 外，可以加入不同功能的 DLL，讓 GART

擁有不同的功能。

GART 讀取一個 JSON 物件（object）時，其名稱（name）就代表了這 個模組的功能；接下來再到設定檔裡去找這個功能所在的模組並呼叫它。 設定檔的格式如下： [{"PlugIn":{ "Key":"功能名稱", "Dll":"Dll 檔名", "Function":"處理函式"}}] 設定檔在 GART 初始化時就會讀進來，代表 GART 所支援的功能。在讀取 JSON 測試腳本時，會比對腳本和 GART 支援的功能，呼叫對應的處理函 式；若不在設定檔內，則會忽略此 JSON 腳本。 在功能模組內，有時會需要用到其他模組的功能，因此 GART.DLL 有 一個回呼函式（Callback Function）：當功能模組遇到無法處理的 JSON 腳 本時，可以呼叫回呼函式，讓 GART.DLL 來處理這個腳本。GART.DLL 在 處理完後，會再回到原本的功能模組內繼續執行。功能模組也可以選擇忽 略無法處理的 JSON 腳本（如：不合法的腳本），端看該功能模組的需求而 定。 圖 8 測試資料例子 測試資料（T） 功能1 （T1） 功能2 （T2）

20 以圖 8 的測試資料為例，此筆測試資料有功能 1 的腳本，而功能 1 的 腳本裡又包含功能 2 的腳本。執行此測試資料的流程如圖 9 所示： 1. 主程式讀取測試資料（T）並傳送給 GRAT.DLL。 2. 判斷測試資料（T1），並呼叫功能 1.DLL。 3. 執行功能，當遇到功能 2 的腳本時，將 T2 傳回給 GART.DLL。 4. 判斷測試資料（T2），並呼叫功能 2.DLL。 5. 執行功能，結束後返回。 6. 返回功能 1.DLL。 7. 繼續執行，結束後返回。 8. 結束此筆測試資料。

主程式

GART.DLL

功能1.DLL

功能2.DLL

７ １ ２ ３ ４ ５ ６ ８ 圖 9 範例測試資料（T）執行流程

21 這樣的設計提供了 GART 強大的彈性，可以依照使用需求，掛載需要 的 DLL 模組；也可以依照不同的需要，設計自己的模組插件，讓 GART 支援不同的功能。這樣的設計也讓 GART 的維護變得更容易，不會因為新 增的功能（DLL）而影響到原本的系統；每個模組因為是獨立的 DLL，能 將程式作適當的切割，不會因為功能日漸強大而變得難以維護。

22

五、 實驗結果與分析

GUI 物件尋找

表 1 是 GART 與一些較具代表性的自動腳本工具作比較。GUI 物件尋 找是指用什麼方式在 GUI 上找到想要控制的物件。 表 1 物件尋找方式比較

物件尋找方式 Autoit Sikuli 按鍵精靈 GART 位置 ○ ○ ○ ○

顏色 ○

截圖 ○ ○

物件類+編號 ○

23

測試資料生成

一般腳本工具所提供的錄製／播放功能，其所產生的腳本，只包含滑 鼠的位置資訊。這樣的腳本很容易因為視窗位置的改變而失效，難以重覆 使用。GART 的錄製功能，能自動抓取物件的相關資訊，以方便建立測試 資料（自動產生之腳本範列請參閱附錄一）。表 2 列出了常見的腳本工具 錄製／播放的功能比較。 Autoit 有提供尋找物件的語法，但需要配合額外的工具（Autoit v3

Window Information[13]）。GART 則是在錄製過程就能自動產生腳本，簡

化了編輯過程（表 3）。

表 3 腳本製作步驟比較

Autoit GART 1. 使用 Autoit v3 Window Information

工具，抓取欲控制的物件資訊。 錄製滑鼠動作。 2. 將 1.中所得的資訊寫入腳本代碼 裡。 3. 對每個想要的滑鼠點擊動作，重覆 1.和 2.。 表 2 錄製腳本功能比較

錄製腳本 Autoit Sikuli 按鍵精靈 GART 位置 ○ ○ ○

24

使用 Autoit v3 Window Information 工具抓取物件資訊還會遇到一個問 題，那就是無法抓取類似圖 10 中的物件。像這類失去滑鼠焦點就會自動 消失的彈出式工具視窗，便無法使用工具去抓取資訊。而 GART 是直接錄 製滑鼠動作，因此可以避免這個問題。

25

實現的功能與測試資料

以下會列出目前 GART 已經完成的功能模組（5.3.1）與測試資料 （5.3.2）。

5.3.1 實現的功能

表 4 列出目前已經完成的模組插件及其主要的功能。除了_GART.DLL 是必要的檔案之外，其餘的模組插件都是可以動態掛載的。 表 4 功能模組列表 模組插件 功能 _GART.DLL 滑鼠／鍵盤的錄製與播放；呼叫其 他模組插件。 _GARTPlugIn_AudioPlay.DLL 播放弦波。 _GARTPlugIn_AudioRecord.DLL 錄音及音源分析。 _GARTPlugIn_Environment.DLL 判斷作業系統及音效晶片版本。 _GARTPlugIn_FindWindow.DLL 以 ITOS 的方法尋找物件。 _GARTPlugIn_If.DLL AND/OR 判斷條件式。 _GARTPlugIn_Log.DLL 輸出紀錄檔。 _GARTPlugIn_Mixer.DLL 控制系統音效的各種設定。 _GARTPlugIn_Repeat.DLL 重複執行。 _GARTPlugIn_RunCommand.DLL 執行應用程式。 _GARTPlugIn_ScriptFile.DLL 讀取並執行 JSON 腳本。 _GARTPlugIn_Sleep.DLL 睡眠。 _GARTPlugIn_TestData.DLL 測試資料庫資訊。

26

5.3.2 實現的測試資料

表 5 列出了目前已經實現的測試項目。一個測試項目可能有各種組合， 因此需要多筆測試資料才能完成測試。以下會詳述測試項目所執行的功 能。 表 5 測試資料列表 喇叭測試功能項目（詳細項目列表請參閱附錄二）： 1. 檢測目前系統（作業系統和音效晶片版本）是否符合測試條件。 2. 設置音量及預設格式，固定測試條件，以免影響測試結果。 3. 滑鼠有 4 個點擊動作，分別點擊 4 個不同的按鈕，之後 VPanel 會 播放喇叭測試音樂。 4. 將聲音錄下來，並驗證其正確性。 5. 產生結果紀錄檔：將結果存成 JSON 紀錄檔。 麥克風增益項目（詳細項目列表請參閱附錄三）： 1. 檢測目前系統（作業系統和音效晶片版本）是否符合測試條件。 2. 設置音量及預設格式，固定測試條件，以免影響測試結果。 3. 滑鼠會有 2 個點擊動作及 1 個滑動條拉動，滑動條會設定麥克風 增益大小。 4. 播放正弦波並將聲音錄下來，驗證其正確性。 5. 產生結果紀錄檔：將結果存成 JSON 紀錄檔。 測試項目 測試內容 測試資料數目 喇叭測試功能 喇叭測試功能是否正常 160 麥克風增益 麥克風增益功能是否正常 32 總計 192

27 表 6 中列出了測試資料的檔案大小，其中可以重覆使用的部份超過 90%， 不僅能夠節省儲存空間，也節省了編寫測試資料所需的時間。以目前實現 的測試資料為例，在製作前 24 筆測試資料時，大約花了 40 個小時（包含 測試與調校），而之後的 168 筆測試資料，由於都利用之前寫好的腳本，只 花了 6 個小時便建製完成。 表 6 測試資料大小 測試項目 測試資料 大小(KB) 平均一個測 試大小(KB) 平均一個測 試可重複使 用部份(KB) 重複使用率１ 喇叭測試功能 264 16.3 15.3 93.8% 麥克風增益 146 21.8 20.6 94.4% 1 _{重複使用率＝（平均一個測試可重複使用部份）／（平均一個測試大小）。}

28

實際測試結果

我們實際在 VPanel 上執行已經實現的 192 筆測試資料，以下會列出執 行的結果（結果範例請參考附錄四）。

5.4.1 測試時間

表 7 是在繁體中文下的不同樣版上執行的結果；表 8 是在樣版 1 下的 不同語言上執行的結果。若以 18:00 下班到隔天 9:00 上班有 15 個小時來 計算，一個晚上至少可以跑 6300 筆測試資料，因此在實務上是可行的。 表 7 不同樣版之測試時間（單位為秒） 表 8 不同語言之測試時間（單位為秒） 測試項目 樣版 1 樣版 2 樣版 3 樣版 4 樣版 5 平均 喇叭測試功能 1356 1358 1359 1363 1356 1358.4 麥克風增益 288 289 287 330 287 196.2 總計 1644 1647 1646 1693 1643 1654.6 測試項目 繁體中文 英文 簡體中文 德文 法文 喇叭測試功能 1356 1355 1355 1358 1348 麥克風增益 288 251 251 288 250 總計 1644 1606 1606 1646 1598 測試項目 西班牙文 日文 韓文 俄文 平均 喇叭測試功能 1350 1350 1350 1359 1353.4 麥克風增益 287 288 288 288 275.4 總計 1637 1638 1638 1647 1628.9

29

5.4.2 測試錯誤檢測

我們另外設計了會產生錯誤的實驗：在測試時將側置喇叭（7、8 聲道） 的連接線拔除，則在 160 筆喇叭測試中，應該會有 16 筆與側置喇叭相關的 測試會回報錯誤，並產生發生錯誤時的錄音紀錄檔（WAV 檔）。表 9 是在 繁體中文下的不同樣版上執行的結果；表 10 是在樣版 1 的不同語言上執 行的結果。 表 9 不同樣版之測試結果 表 10 不同語言之測試結果 由以上的測試結果，證明了 GART 的確可以使用相同的測試資料，在 不同的樣版和不同的語言上執行測試，並且都能夠正確執行，找出錯誤， 得到預期的結果。 樣版 1 樣版 2 樣版 3 樣版 4 樣版 5 平均 測試時間(秒) 1359 1351 1352 1345 1357 1352.8 回報錯誤數量 _{16 16 16 16 16 16} Wav 檔數量 _{16 16 16 16 16 16} 測試項目 繁體中文 英文 簡體中文 德文 法文 測試時間(秒) 1359 1359 1358 1359 1358 回報錯誤數量 _{16 16 16 16 16} Wav 檔數量 _{16 16 16 16 16} 測試項目 西班牙文 日文 韓文 俄文 平均 測試時間(秒) 1359 1359 1359 1360 1358.9 回報錯誤數量 _{16 16 16 16 16} Wav 檔數量 _{16 16 16 16 16}

30

限制

1. GART 是針對應用程式上的元件而開發的，無法分辨出同一元件 上的不同功能。如瀏覽器，一個網頁對應用程式來說就是一個物 件（window），GART 無法辨認同一網頁上的不同連結。 2. GART 使用資訊樹（詳見 4.5）作為尋找物件的主要依據，如果在 程式改版時，刪除或插入了某些視窗或物件 ID，可能造成資訊樹 改變，而讓測試資料失效。因此在軟體改版時，要注意不能更動 原本物件的資訊樹，否則測試資料將會產生錯誤。 3. 如果 GUI 上的物件 ID 是隨機生成的，便無法使用 ITOS 的資訊找 到正確的物件。如圖 3 的聲音視窗，有可能因為新增或移除音訊 裝置而在重新關機後造成物件 ID 改變。 4. ITOS 雖然保留了更多資訊，讓我們更容易找到目標物件，但也會 遇到二個物件完全無法分辨的情況。此時需要利用額外的資訊， GART 使用位置來辨別不同的物件，也失去了在不同介面使用同 樣測試資料的好處。 5. GART 雖然能讓同筆測試資料跑在不同介面上，但如果介面改變 時，將橫（直）向的滑動條改為直（橫）向，將造成滑鼠拖曳的 方向錯誤。

31

六、 結論與未來展望

結論

GART 所提出的資訊樹物件探索（ITOS），能夠準確地找到 GUI 上的物

件，不因物件的大小、位置、顏色、文字……等屬性改變而受到影響。相 較於以往的 GUI 測試工具，因為利用物件本身的屬性作為判斷，因此常常 因為介面設計上的更動，而需要去更改測試資料，耗費多餘的人力。如今 有許多應用程式，為了迎合使用者的需求，開發了各種不同的佈景主題與 多國語言的支援；如果為了測試這些不同樣版和語言的 GUI，就需要重新 編寫測試資料，將讓測試資料的維護工作變得相當龐大，甚至無法維護； GART 使用 ITOS 的方法，能夠在不同的介面上使用相同的測試資料，降 低維護工作所需的人力，讓測試人員更能專注在功能測試上。 GART 全部以動態連結檔的方式建構，並將功能切割成不同的檔案，讓 GART 的維護變得更簡單。一個軟體的維護，比起開發更為重要，尤其在 業界，一個專案可能需要許多人共同維護，也可能因為各種原因，更換維 護的負責人員。GART 的設計，將各個功能切割，不僅在發生問題時，能 縮小尋找範圍，也不會因為一個功能模組的問題（Bug），而影響到程式的 其他部份。更重要的，因為 GART 將程式模組化，能讓軟體工程師更容易 了解整個系統，也更容易執行分工，讓專案的轉移更簡單，不會因為人員 的更換，造成系統無法維護。 GART 將功能模組作為插件使用，除了新增功能變得簡單，也能利用這 樣的特性作不同的應用。例如作內部測試時，可能會使用較多的插件，執 行詳細的測試；而拿掉部份插件，便可以作為外部測試工具，提供給客戶 使用。具有彈性的設計，讓 GART 能因應不同的情境，不用更改程式碼， 便能有不同的應用。

32

未來發展方向

GART 所提出的資訊樹物件探索（ITOS），利用了 GUI 物件階層的概念，

除了物件本身，還儲存了整個階層的資訊，能夠準確的找出 GUI 上的物件。 ITOS 可以應用在任何擁有物件階層的 GUI 上，如 Android、網頁……等， 只要能分析出 GUI 的物件關係，便能運用 ITOS 來提高準確度。 由於 GART 的可擴充性，讓它能作到一般自動化腳本工具所能作到的 事；例如：自動點擊、批量操作、軟體測試……等。GART 的錄製／播放 功能，也能作為錯誤回報工具；有時客戶回報的問題，很難用文字或圖片 描述，若使用錄製／播放的功能，便能清楚地了解問題產生的步驟。 GART 使用 JSON 作為腳本語言，編寫測試資料仍需對程式編寫有一定 的了解，但有些測試員並不熟悉程式語言。為了讓編寫測試資料更簡單， 一個好的腳本編輯軟體是很有用的。編寫 JSON 的編輯軟體比起其他腳本

語言簡單，不用另外寫語言分析器（Parsing Tool），能對 JSON 直接存取，

不會有額外的工作。

GART 作為回歸測試系統，必定會產生大量的測試結果，需要一個系統 來作管理。目前只有實現結果分級的部份，未來還需要更多的功能；或是 將 JSON 的結果檔案轉到資料庫中，用現有的資料庫軟體（如 MySQL[21]） 來管理。

33

參考文獻

[1] Zeller, Andreas, Why programs fail : a guide to systematic debugging, Elsevier, Amsterdam ; Boston, 2005.

[2] Intel, I., & Hub, O. C. 6 (ICH6) High Definition Audio. AC, 97, 1-207. [3] Devices A., "Audio Codec'97; Component Specification; Revision 1.03;

Sep. 15, 1996.", 1997.

[4] Microsoft, “MSDN”. URL:http://msdn.microsoft.com

[5] Crockford D., “JSON: The fat-free alternative to XML”, 2006.

URL:http://www.json.org/

[6] Nemex, “Mouse Recorder Pro”.

URL:http://byshynet.com/software.php?id=3

[7] Vista Software, “TinyTask”. URL:http://www.vtaskstudio.com/support.php

[8] Polital Enterprises, “Point-N-Click”. URL: http://polital.com/pnc/

[9] S. Senthil Kumar, “WinMacro”. URL: http://winmacro.codeplex.com/

[10] 兄弟軟體, ”按鍵精靈”, 2001-2013.

URL:http://tw.vrbrothers.com/qmacro/index.htm

[11] Yeh T., Chang T. H., Miller R. C., “Sikuli: using GUI screenshots for search and automation.” Proceedings of the 22nd annual ACM symposium on User interface software and technology, pp. 183-192, ACM, October 2009.

[12] MouseMacroRecorder, “Mouse Macro Recorder”, 2013.

URL:http://www.advanced-mouse-auto-clicker.com/

[13] Bennett J., “Autoit”, 2011-2012.

URL:http://www.autoitscript.com/site/autoit/

[14] Microsoft, “Visual Studio”.

URL:http://msdn.microsoft.com/zh-TW/vstudio/

[15] Beck K., Gamma E., “JUnit Test Infected: Programmers Love Writing Tests”, Java Report, 3(7), July 1998.

URL:http://JUnit.sourceforge.net/doc/testinfected/testing.htm

[16] Beck K., Gamma E., “JUnit A Cookís Tour”, Java Report, 4(5), May 1999. URL: http://JUnit.sourceforge.net/doc/cookstour/cookstour.htm

34

[17] Kumar A., Clair J. S., “Cunit-a unit testing framework for c”, Acesso em, 25, 2005. URL: http://cunit.sourceforge.net/

[18] Eric S., Michael F., Jerome L., “CppUnit”.

URL:http://sourceforge.net/projects/cppunit/

[19] JenSense, “JSON Format”. URL:http://jsonformat.com/#jsondataurllabel

[20] Jos de Jong , “JSON Editor Online”, 2011-2013.

URL:http://jsoneditoronline.org/

[21] MySQL, A. B., "Mysql 5.1 reference manual.", Sun Microsystems, 2007. [22] Memon A., Nagarajan A., Xie Q., “Automating regression testing for

evolving GUI software”, Journal of Software Maintenance and Evolution: Research and Practice, 17, pp. 27-64, 2005.

[23] Gomez L., Neamtiu I., Azim T., Millstein T., “RERAN: Timing- and

Touch-Sensitive Record and Replay for Android”, International Conference on Software Engineering (ICSE 2013), San Francisco, CA, May 2013. [24] Ecava, “Jsonvalue”, 2010-2011. URL:http://code.google.com/p/jsonvalue/

35 附錄一 點擊一個按鈕所自動產生的腳本： [ { "If": { "And": [ { "FindWindow": { //物件資訊樹 "message": 512, // 滑鼠資訊 "mousePos": { "X": 266, "Y": 515 }, "mouseClientPos": { "X": 53, "Y": 16 }, "mouseWheel": 0, "dwDelayTime": 500, // 延遲時間 "RootWindow": { // 根視窗 "CtrlID": 0,

"Text": "VIA HD Audio Deck", "Class": "#32770", "Style": 2496266316, "ID": 0, "Width": 799, "Height": 599 }, "Window": { // 物件資訊 "CtrlID": 1011, "Text": "", "Class": "AfxWnd110su", "Style": 1342177280, "ID": 1011, "Width": 79, "Height": 42 }, "Parent": [ // 相關的母視窗 { "CtrlID": 0, "Text": "", "Class": "#32770", "Style": 1342701644, "ID": 0, "Width": 570, "Height": 370 }, {

36 "CtrlID": 0, "Text": "", "Class": "#32770", "Style": 1342701644, "ID": 0, "Width": 570, "Height": 400 }, { "CtrlID": 0, "Text": "", "Class": "#32770", "Style": 1342701644, "ID": 0, "Width": 640, "Height": 554 }, { "CtrlID": 0, "Text": "", "Class": "#32770", "Style": 1342701644, "ID": 0, "Width": 670, "Height": 540 }, { "CtrlID": 0, "Text": "", "Class": "#32770", "Style": 1342701644, "ID": 0, "Width": 658, "Height": 554 }, { "CtrlID": 0, "Text": "",

37 "Class": "#32770", "Style": 1342701644, "ID": 0, "Width": 640, "Height": 554 } ] } } ], "Check": 1, "Action": [ // 滑鼠動作 { "MouseStep": {

"message": 513, // Mouse Down

"mousePos": { "X": 266, "Y": 515 }, "mouseClientPos": { "X": 53, "Y": 16 }, "mouseWheel": 0, "dwDelayTime": 500, "RootWindow": { "CtrlID": 0,

"Text": "VIA HD Audio Deck", "Class": "#32770", "Style": 2496266316, "ID": 0, "Width": 799, "Height": 599 }, "Window": { "CtrlID": 1011, "Text": "", "Class": "AfxWnd110su", "Style": 1342177280, "ID": 1011, "Width": 79, "Height": 42 } } }, { "MouseStep": { "message": 514, // Mouse Up "mousePos": { "X": 266, "Y": 515 }, "mouseClientPos": "X": 53, "Y": 16 },

38 "mouseWheel": 0,

"dwDelayTime": 125, "RootWindow": { "CtrlID": 0,

"Text": "VIA HD Audio Deck", "Class": "#32770", "Style": 2496266316, "ID": 0, "Width": 799, "Height": 599 }, "Window": { "CtrlID": 1011, "Text": "", "Class": "AfxWnd110su", "Style": 1342177280, "ID": 1011, "Width": 79, "Height": 42 } } } ] } } ]

39 附錄二 喇叭測試功能，測試資料列表： 編號 聲道 取樣頻率(Hz) 位元深度(bit) 喇叭 Test00000 2 44100 16 前置 Test00000 2 44100 16 前置左 Test00001 2 44100 16 前置右 Test00002 4 44100 16 前置左 Test00003 4 44100 16 前置右 Test00004 4 44100 16 後置左 Test00005 4 44100 16 後置右 Test00006 6 44100 16 前置左 Test00007 6 44100 16 前置右 Test00008 6 44100 16 後置左 Test00009 6 44100 16 後置右 Test00010 6 44100 16 中置 Test00011 6 44100 16 重低音 Test00012 8 44100 16 前置左 Test00013 8 44100 16 前置右 Test00014 8 44100 16 後置左 Test00015 8 44100 16 後置右 Test00016 8 44100 16 中置 Test00017 8 44100 16 重低音 Test00018 8 44100 16 側置左 Test00019 8 44100 16 側置右 Test00020 2 48000 16 前置左 Test00021 2 48000 16 前置右 Test00022 4 48000 16 前置左 Test00023 4 48000 16 前置右 Test00024 4 48000 16 後置左 Test00025 4 48000 16 後置右 Test00026 6 48000 16 前置左 Test00027 6 48000 16 前置右 Test00028 6 48000 16 後置左 Test00029 6 48000 16 後置右 Test00030 6 48000 16 中置 Test00031 6 48000 16 重低音

40 Test00032 8 48000 16 前置左 Test00033 8 48000 16 前置右 Test00034 8 48000 16 後置左 Test00035 8 48000 16 後置右 Test00036 8 48000 16 中置 Test00037 8 48000 16 重低音 Test00038 8 48000 16 側置左 Test00039 8 48000 16 側置右 Test00040 2 96000 16 前置左 Test00041 2 96000 16 前置右 Test00042 4 96000 16 前置左 Test00043 4 96000 16 前置右 Test00044 4 96000 16 後置左 Test00045 4 96000 16 後置右 Test00046 6 96000 16 前置左 Test00047 6 96000 16 前置右 Test00048 6 96000 16 後置左 Test00049 6 96000 16 後置右 Test00050 6 96000 16 中置 Test00051 6 96000 16 重低音 Test00052 8 96000 16 前置左 Test00053 8 96000 16 前置右 Test00054 8 96000 16 後置左 Test00055 8 96000 16 後置右 Test00056 8 96000 16 中置 Test00057 8 96000 16 重低音 Test00058 8 96000 16 側置左 Test00059 8 96000 16 側置右 Test00060 2 192000 16 前置左 Test00061 2 192000 16 前置右 Test00062 4 192000 16 前置左 Test00063 4 192000 16 前置右 Test00064 4 192000 16 後置左 Test00065 4 192000 16 後置右 Test00066 6 192000 16 前置左 Test00067 6 192000 16 前置右 Test00068 6 192000 16 後置左

41 Test00069 6 192000 16 後置右 Test00070 6 192000 16 中置 Test00071 6 192000 16 重低音 Test00072 8 192000 16 前置左 Test00073 8 192000 16 前置右 Test00074 8 192000 16 後置左 Test00075 8 192000 16 後置右 Test00076 8 192000 16 中置 Test00077 8 192000 16 重低音 Test00078 8 192000 16 側置左 Test00079 8 192000 16 側置右 Test00080 2 44100 24 前置左 Test00081 2 44100 24 前置右 Test00082 4 44100 24 前置左 Test00083 4 44100 24 前置右 Test00084 4 44100 24 後置左 Test00085 4 44100 24 後置右 Test00086 6 44100 24 前置左 Test00087 6 44100 24 前置右 Test00088 6 44100 24 後置左 Test00089 6 44100 24 後置右 Test00090 6 44100 24 中置 Test00091 6 44100 24 重低音 Test00092 8 44100 24 前置左 Test00093 8 44100 24 前置右 Test00094 8 44100 24 後置左 Test00095 8 44100 24 後置右 Test00096 8 44100 24 中置 Test00097 8 44100 24 重低音 Test00098 8 44100 24 側置左 Test00099 8 44100 24 側置右 Test00100 2 48000 24 前置左 Test00101 2 48000 24 前置右 Test00102 4 48000 24 前置左 Test00103 4 48000 24 前置右 Test00104 4 48000 24 後置左 Test00105 4 48000 24 後置右

42 Test00106 6 48000 24 前置左 Test00107 6 48000 24 前置右 Test00108 6 48000 24 後置左 Test00109 6 48000 24 後置右 Test00110 6 48000 24 中置 Test00111 6 48000 24 重低音 Test00112 8 48000 24 前置左 Test00113 8 48000 24 前置右 Test00114 8 48000 24 後置左 Test00115 8 48000 24 後置右 Test00116 8 48000 24 中置 Test00117 8 48000 24 重低音 Test00118 8 48000 24 側置左 Test00119 8 48000 24 側置右 Test00120 2 96000 24 前置左 Test00121 2 96000 24 前置右 Test00122 4 96000 24 前置左 Test00123 4 96000 24 前置右 Test00124 4 96000 24 後置左 Test00125 4 96000 24 後置右 Test00126 6 96000 24 前置左 Test00127 6 96000 24 前置右 Test00128 6 96000 24 後置左 Test00129 6 96000 24 後置右 Test00130 6 96000 24 中置 Test00131 6 96000 24 重低音 Test00132 8 96000 24 前置左 Test00133 8 96000 24 前置右 Test00134 8 96000 24 後置左 Test00135 8 96000 24 後置右 Test00136 8 96000 24 中置 Test00137 8 96000 24 重低音 Test00138 8 96000 24 側置左 Test00139 8 96000 24 側置右 Test00140 2 192000 24 前置左 Test00141 2 192000 24 前置右 Test00142 4 192000 24 前置左

43 Test00143 4 192000 24 前置右 Test00144 4 192000 24 後置左 Test00145 4 192000 24 後置右 Test00146 6 192000 24 前置左 Test00147 6 192000 24 前置右 Test00148 6 192000 24 後置左 Test00149 6 192000 24 後置右 Test00150 6 192000 24 中置 Test00151 6 192000 24 重低音 Test00152 8 192000 24 前置左 Test00153 8 192000 24 前置右 Test00154 8 192000 24 後置左 Test00155 8 192000 24 後置右 Test00156 8 192000 24 中置 Test00157 8 192000 24 重低音 Test00158 8 192000 24 側置左 Test00159 8 192000 24 側置右

44 附錄三 麥克風增益測試，測試資料列表： 編號 取樣頻率(Hz) 位元深度(bit) 增益大小(db) Test00160 44100 16 0 Test00161 44100 16 10 Test00162 44100 16 20 Test00163 44100 16 30 Test00164 48000 16 0 Test00165 48000 16 10 Test00166 48000 16 20 Test00167 48000 16 30 Test00168 96000 16 0 Test00169 96000 16 10 Test00170 96000 16 20 Test00171 96000 16 30 Test00172 192000 16 0 Test00173 192000 16 10 Test00174 192000 16 20 Test00175 192000 16 30 Test00176 44100 24 0 Test00177 44100 24 10 Test00178 44100 24 20 Test00179 44100 24 30 Test00180 48000 24 0 Test00181 48000 24 10 Test00182 48000 24 20 Test00183 48000 24 30 Test00184 96000 24 0 Test00185 96000 24 10 Test00186 96000 24 20 Test00187 96000 24 30 Test00188 192000 24 0 Test00189 192000 24 10 Test00190 192000 24 20 Test00191 192000 24 30

45 附錄四 麥克風增益測試所產生的紀錄檔：

{ "LogRead": [ {

"Level": 4, // 紀錄檔的分級，1 代表 Fail，4 代表 Pass

"Module": "_GARTPlugIn_AudioRecord.dll", // 由哪個功能檔產生的訊息

"Message": [ {

"Result": 1, // 最後的結果，0 代表 Fail，1 代表 Pass

"LeftResult": { // 左聲道的結果 "Result": 1, "Signal": { // 主頻 "Result": 1, "fMin": 900, // 標準值下限 "fMax": 1100, // 標準值上限 "fValue": 1007.8125 }, // 測試的結果值 "SNR": { // SNR 的結果 "Result": 1, "fMin": 10, "fMax": 20, "fValue": 15.912925 }, "THD": { // THD 的結果 "Result": 1, "fMin": -14, "fMax": -4, "fValue": -9.792718 }, "PeakMax": { // 峰值的結果 "Result": 1, "fMin": 25600, "fMax": 32000, "fValue": 25954 } },

46 "RightResult": { // 右聲道的結果，說明同上 "Result": 1, "Signal": { "Result": 1, "fMin": 900, "fMax": 1100, "fValue": 1007.8125 }, "SNR": { "Result": 1, "fMin": 10, "fMax": 20, "fValue": 15.954743 }, "THD": { "Result": 1, "fMin": -14, "fMax": -4, "fValue": -9.817779 }, "PeakMax": { "Result": 1, "fMin": 25600, "fMax": 32000, "fValue": 26183 } } } ], "Time": [ 2013, 5, 14, 12, 40, 29, 851 ] }, // 測試結束的時間 { "End": 1 } ] }
