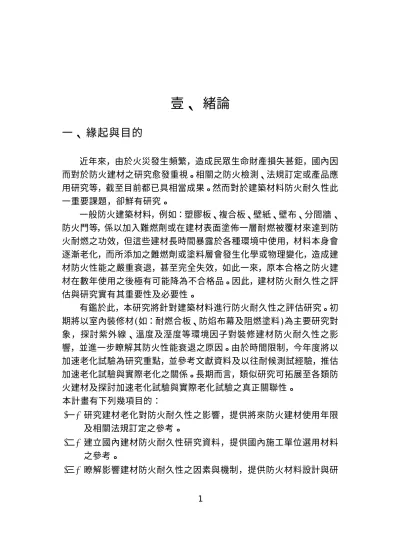

建築材料防火耐久性評估研究
41
0
0
全文
(2) 究之參考。 (四) 建立建材防火耐久性評估檢測方法，作為日後製訂標準方法之參. 考。. 二、 研究範圍與工作架構 (一)研究範圍 1.試驗材料 阻燃塗料 2 種、防焰合板 1 種及防火焰布幕 1 種，共計 4 種。 2.加速老化試驗 •紫外線(UV)老化測試：ASTM G53-84，測試時間約計 600∼1200 小時，約每 200∼400 小時取樣一次。 •熱老化測試：ASTM D573-88，測試時間約計 600∼1200 小時，約 每 200∼400 小時取樣一次。 •濕度老化測試：ASTM D618-61，測試時間約計 600∼1200 小時， 約每 200∼400 小時取樣一次。 3.實際老化試驗 • 標準實驗室實際老化試驗：23℃，50%RH • 高溼度環境實際老化試驗（溪頭室內）：13℃，90%RH 4.裝修建材老化前後化學組成或物理性質之分析，使用之分析方法如 下： • 化學組成：FTIR、PGC/MASS、XRD、XRF • 物理性質：TGA 5.耐燃性試驗 •CNS 6532 室內裝修材料之耐燃性試驗法(阻燃塗料)。 •CNS 8736 防焰合板防焰性檢驗法(防焰合板)。 •CNS 10285 纖維製品防焰性檢驗法(防焰布幕)。. 2.
(3) 3.
(4) E:\04\建研所\ar_w0000. 貳、 研究內容 一、實驗規劃與樣品製備 (一)試驗防火建材之選擇 試驗防火建材之選擇，以常用之商品建材、使用量大及易受環境老化 影響等三個考量點為原則，本年度計畫因測試時間與設備的限制，共計選 擇 4 項建材。 1.阻燃塗料 2 種(通過 CNS 6532 耐燃三級) 白色膨脹型防火漆 透明膨脹型防火漆 2.防焰合板(通過 CNS 8736 防焰合板防焰性檢驗) 3.防焰布幕(通過 CNS 10285 A-1 法防焰一級) (二)加速老化試驗 本計畫主要探討紫外線、溫度、溼度等三個環境因子對防火耐久性之 影響，因此選擇了下列三項加速老化試驗。其中，防焰合板及防焰布幕的 加速老化條件如下： 1.紫外線加速老化試驗：ASTM G53-84，測試條件：60℃(UV 燈 on， 4hr)→50℃(UV 燈 off，冷凝 4hr)循環，共 計測試時間 1200 小時，每 400 小時取樣一 次。 2.熱加速老化試驗：ASTM D573-88，測試條件：70℃(溼度無控制)， 共計測試時間 1200 小時，每 400 小時取樣一次。 3.溼度加速老化試驗：ASTM D618-61，測試條件：70℃，95%RH，共 計測試時間 1200 小時，每 400 小時取樣一次。 阻燃塗料原規劃亦採用上述條件，但在經 200 小時加速老化試驗之後 5.
(5) E:\04\建研所\ar_w0000. (尤其是高溼及紫外線加速老化試驗)阻燃塗料漸次剝落，顯示所採用之加 速老化條件過於嚴苛，因此將阻燃塗料之加速老化試驗條件修改如下： 1.紫外線加速老化試驗：ASTMG53-84，測試條件：40℃，UV 持續照 射，共計測試時間 600 小時，每 200 小時 取樣一次。 2.熱加速老化試驗：ASTM D573-88，測試條件：70℃（溼度無控制）， 共計測試時間 600 小時，每 200 小時取樣一次。 3.溼度加速老化試驗：ASTM D618-61，測試條件：40℃，75%RH，共 計測試時間 600 小時，每 200 小時取樣一次。 (三)老化前後化性與物性分析 1.化學組成分析：FTIR、PGC/MS、XRF、XRD 2.物理性質分析：TGA (四)防火性能測試： 1.阻燃塗料：CNS 6532 室內裝修材料之耐燃性試驗法 2.防焰合板：CNS 8736 防焰合板防焰性檢驗法 3.防焰布幕：CNS 10285 纖維製品防焰性檢驗法 (五)實際老化試驗 1.標準實驗室實際老化試驗：23℃，50%RH 2.高溼度環境實際老化試驗(溪頭室內)：13℃，90%RH。 (六)樣品製備 依據上述 4 種建材，5 種老化試驗及 3 種防火性能試驗，設計如下表 一及二所列之 24 種試驗，共計 156 個樣品。另依據期中報告結論，追加 防焰布幕之水洗滌試驗 3 片樣品，連同上述 156 個樣品，共計 159 個樣品。 阻燃塗料之塗佈重量與厚度詳列於表三及四。. 6.
(6) 表一、樣品製備 編號. 樣品種類. 老化測試項目. P01-CO-01∼03 膨脹型阻燃 老化前，control 樣品. 防火檢驗項目 CNS 6532. 塗料. 樣品規格(數量). 製樣方法. 22cm×22cm(3 片) 約 700μm 厚，分多次塗佈在 4mm 研磨過之合板，每一層塗佈達 恒重之後，再塗下一層. P01-UV-01∼3. 膨脹型阻燃 UV 加速老化，200 小時. P01-UV-04∼6. 塗料. UV 加速老化，400 小時. P01-UV-07∼9. UV 加速老化，600 小時. P01-HE-01∼3. 膨脹型阻燃 熱加速老化，200 小時. P01-HE-04∼6. 塗料. P01-HE-07∼9. 熱加速老化，400 小時. 約 700μm 厚，分多次塗佈在 4mm CNS 6532. 恒重之後，再塗下一層 約 700μm 厚，分多次塗佈在 4mm CNS 6532. 熱加速老化，600 小時. P01-HU-01∼3. 膨脹型阻燃 溼度熱速老化，200 小時. P01-HU-04∼6. 塗料. P01-HU-07∼9. 22cm×22cm(9 片) 研磨過之合板，每一層塗佈達 恒重之後，再塗下一層 約 700μm 厚，分多次塗佈在 4mm. 溼度熱速老化，400 小時 CNS 6532 溼度熱速老化，600 小時. P01-ST-01∼03 膨脹型阻燃 標準實驗室實際老化. 22cm×22cm(9 片) 研磨過之合板，每一層塗佈達. 22cm×22cm(9 片) 研磨過之合板，每一層塗佈達 恒重之後，再塗下一層. CNS 6532. 塗料. 22cm×22cm(3 片) 約 700μm 厚，分多次塗佈在 4mm 研磨過之合板，每一層塗佈達 恒重之後，再塗下一層. P01-HH-01∼03 膨脹型阻燃 高溼環境實際老化 塗料 (溪頭室內) 高溼環境實際老化 P01-HH-04∼06 (溪頭室外). CNS 6532. P04-CO-01∼03 透明膨脹型 老化前，control 樣品. CNS 6532. 22cm×22cm(6 片) 約 700μm 厚，分多次塗佈在 4mm 研磨過之合板，每一層塗佈達 恒重之後，再塗下一層. 阻燃塗料. 22cm×22cm(3 片) 約 600μm 厚，分多次塗佈在 4mm 研磨過之合板，每一層塗佈達 恒重之後，再塗下一層. P04-UV-01∼3. 透明膨脹型 UV 加速老化，200 小時. P04-UV-04∼6. 阻燃塗料. UV 加速老化，400 小時. P04-UV-07∼9. UV 加速老化，600 小時. P04-HE-01∼3. 透明膨脹型 熱加速老化，200 小時. P04-HE-04∼6. 阻燃塗料. P04-HE-07∼9. 熱加速老化，400 小時. 約 600μm 厚，分多次塗佈在 4mm CNS 6532. 恒重之後，再塗下一層 約 600μm 厚，分多次塗佈在 4mm CNS 6532. 熱加速老化，600 小時. P04-HU-01∼3. 透明膨脹型 溼度熱速老化，200 小時. P04-HU-04∼6. 阻燃塗料. P04-HU-07∼9. 22cm×22cm(9 片) 研磨過之合板，每一層塗佈達 恒重之後，再塗下一層 約 600μm 厚，分多次塗佈在 4mm. 溼度熱速老化，400 小時 CNS 6532 溼度熱速老化，600 小時. P04-ST-01∼03 透明膨脹型 標準實驗室實際老化. 22cm×22cm(9 片) 研磨過之合板，每一層塗佈達. 22cm×22cm(9 片) 研磨過之合板，每一層塗佈達 恒重之後，再塗下一層. CNS 6532. 阻燃塗料. 22cm×22cm(3 片) 約 600μm 厚，分多次塗佈在 4mm 研磨過之合板，每一層塗佈達 恒重之後，再塗下一層. P04-HH-01∼03 透明膨脹型 高溼環境實際老化 阻燃塗料 (溪頭室內) 高溼環境實際老化 P04-HH-04∼06 (溪頭室外). CNS 6532. 22cm×22cm(6 片) 約 600μm 厚，分多次塗佈在 4mm 研磨過之合板，每一層塗佈達 恒重之後，再塗下一層. 7.
(7) 表二、樣品製備 編號. 樣品種類. WO-CO-01∼03 防焰合板. WO-UV-01∼3 WO-UV-04∼6. 老化測試項目 老化前，control 樣品. 防焰合板. UV 加速老化，800 小時 UV 加速老化，1200 小時. WO-HE-01∼3. 熱加速老化，400 小時 防焰合板. 熱加速老化，800 小時. WO-HE-07∼9. 熱加速老化，1200 小時. WO-HU-01∼3. 溼度熱速老化，400 小時. WO-HU-04∼6. CNS 8736. 防焰合板. 溼度熱速老化，800 小時. WO-HU-07∼9. 溼度熱速老化，1200 小時. WO-ST-01∼03 防焰合板. 標準實驗室實際老化. 樣品規格(數量). 製樣方法. 29cm(纖維方向). 經防火劑浸泡處理，. ×19cm(3 片). 依樣品規格截切. 29cm(纖維方向). 經防火劑浸泡處理，. ×19cm(9 片). 依樣品規格截切. 29cm(纖維方向). 經防火劑浸泡處理，. ×19cm(9 片). 依樣品規格截切. 29cm(纖維方向). 經防火劑浸泡處理，. CNS 8736. ×19cm(9 片). 樣品規格截切. CNS 8736. 29cm(纖維方向). 經防火劑浸泡處理，. ×19cm(3 片). 依樣品規格截切. UV 加速老化，400 小時. WO-UV-07∼9. WO-HE-04∼6. 防火檢驗項目. CNS 8736. CNS 8736. WO-HH-01∼03 防焰合板. 高溼環境實際老化(溪頭室內) CNS 8736. 29cm(纖維方向). 經防火劑浸泡處理，. WO-HH-04∼06. 高溼環境實際老化(溪頭室外). ×19cm(6 片). 依樣品規格截切. CL-CO-01∼03 防焰布幕. 老化前，control 樣品. CNS 10285,A-1 35cm×25cm(3 片) 防火麗絲絨，1.2mm 厚，重 393g/m２，經阻燃劑浸泡處 理，依樣品規格截切. CL-UV-01∼3 CL-UV-04∼6. 防焰布幕. CL-UV-07∼9 CL-HE-01∼3 CL-HE-04∼6. 厚 1.2mm，重 393g/m２，經. UV 加速老化，400 小時. 防焰布幕. UV 加速老化，800 小時. CNS 10285,A-1 35cm×25cm(9 片) 阻燃劑浸泡處理，依樣品規. UV 加速老化，1200 小時. 格截切. 熱加速老化，400 小時. 厚 1.2mm，重 393g/m２，經. 熱加速老化，800 小時. CNS 10285,A-1 35cm×25cm(9 片) 阻燃劑浸泡處理，依樣品規. CL-HE-07∼9. 熱加速老化，1200 小時. 格截切. CL-HU-01∼3. 溼度熱速老化，400 小時. 厚 1.2mm，重 393g/m２，經. CL-HU-04∼6. 防焰布幕. 溼度熱速老化，800 小時. CL-HU-07∼9. 溼度熱速老化，1200 小時. CL-ST-01∼03 防焰布幕. 標準實驗室實際老化. CNS 10285,A-1 35cm×25cm(9 片) 阻燃劑浸泡處理，依樣品規 格截切 CNS 10285,A-1 35cm×25cm(3 片) 厚 1.2mm，重 393g/m２，經 阻燃劑浸泡處理，依樣品規 格截切. CL-HH-01∼03 防焰布幕. 高溼環境實際老化(溪頭室內) CNS 10285,A-1 35cm×25cm(6 片) 厚 1.2mm，重 393g/m２，經. CL-HH-04∼06. 高溼環境實際老化(溪頭室外). 阻燃劑浸泡處理，依樣品規 格截切. CL-WR-01∼03 防焰布幕. 水洗滌. CNS 10285,A-1 35cm×25cm(3 片) 厚 1.2mm，重 393g/m２，經 阻燃劑浸泡處理，依樣品規 格截切. 8.
(8) 表三、阻燃塗料塗布重量與厚度 總厚度. P01-CO-01 P01-CO-02 P01-CO-03. 172.49 173.01 172.28. 塗布重量(g) 第1次 第2次 第3次 第4次 第5次 第6次 第7次 第8次 第9次 第 10 次 第 11 次 第 12 次 第 13 次 溼重 乾重 溼重 乾重 溼重 乾重 溼重 乾重 溼重 乾重 溼重 乾重 溼重 乾重 溼重 乾重 溼重 乾重 溼重 乾重 溼重 乾重 溼重 乾重 溼重 乾重 179.08 175.35 180.65 177.49 182.16 179.20 184.17 181.22 188.32 184.58 191.98 188.14 193.89 191.16 201.68 197.22 211.92 204.31 223.18 24.09 229.95 222.95 234.85 228.13 248.12 237.44 179.56 175.89 181.06 177.99 182.73 179.69 184.27 181.54 187.89 184.47 192.14 188.27 193.73 191.24 201.85 197.37 209.98 203.28 220.90 212.50 228.06 221.18 234.04 226.89 245.72 235.61 178.72 175.06 179.89 176.93 181.37 178.60 183.17 180.36 188.73 184.36 191.94 188.09 193.77 191.17 200.70 196.69 209.32 202.49 224.05 213.85 228.35 222.06 234.26 227.34 246.33 236.11. P01-UV-01 P01-UV-02 P01-UV-03 P01-UV-04 P01-UV-05 P01-UV-06 P01-UV-07 P01-UV-08 P01-UV-09. 164.36 161.66 166.54 173.11 174.25 167.30 169.40 176.42 178.40. 171.51 168.09 173.14 180.09 181.17 173.32 174.86 182.43 185.00. 167.35 164.33 169.22 176.11 177.16 169.95 171.67 179.00 181.20. 173.55 169.25 173.66 180.64 181.49 174.59 176.28 184.00 186.22. 169.82 166.34 171.32 177.94 178.93 171.85 173.53 180.87 183.24. 175.01 170.70 175.14 181.95 184.15 177.11 177.48 185.10 187.71. 171.75 167.90 172.54 179.43 180.88 173.92 174.94 182.44 184.88. 176.69 172.81 177.07 184.09 185.33 178.22 179.35 186.89 190.92. 173.23 169.76 174.29 181.26 182.67 175.58 176.67 184.12 186.86. 179.82 175.63 179.63 188.63 188.12 182.92 184.12 190.32 193.47. 176.28 172.52 176.79 184.73 175.08 179.03 180.21 186.95 189.94. 184.94 179.30 183.78 191.90 193.83 186.70 186.75 194.12 197.98. 180.34 175.70 180.15 188.25 189.49 182.78 183.44 190.44 193.86. 188.92 182.18 187.49 194.70 185.53 189.89 189.21 196.68 199.80. 184.50 178.98 183.85 191.76 192.80 186.67 186.68 193.88 197.11. 193.86 188.06 195.30 200.80 202.53 196.73 196.99 204.34 207.53. 189.77 184.22 190.36 197.16 198.70 192.62 192.71 199.93 203.33. 202.52 197.94 202.61 209.99 211.82 204.97 207.47 213.66 216.32. 195.77 190.68 196.00 203.13 204.61 198.19 199.73 206.36 209.26. 209.07 208.90 214.24 222.23 221.60 215.73 214.88 221.99 222.89. 202.51 200.12 205.45 213.28 213.65 207.52 207.69 214.67 216.64. 220.46 218.80 222.99 228.48 229.84 225.89 223.58 228.53 231.73. 212.25 210.39 215.25 221.73 222.74 217.77 216.49 222.43 225.00. 223.70 221.20 226.59 235.63 236.87 232.32 229.67 235.69 238.76. 217.27 215.12 220.15 228.06 229.20 224.51 222.60 228.64 231.39. 231.47 229.55 238.41 248.46 254.04 237.10 242.47 253.41 254.10. 223.53 221.58 228.55 235.59 240.85 230.08 231.86 240.19 242.14. 653 681 678 697 685 683 689 676 653. P01-HE-01 P01-HE-02 P01-HE-03 P01-HE-04 P01-HE-05 P01-HE-06 P01-HE-07 P01-HE-08 P01-HE-09. 163.49 170.25 166.78 162.38 163.64 164.54 167.60 166.14 166.47. 169.14 176.68 172.37 168.49 170.10 170.36 173.21 172.43 172.67. 166.08 173.07 169.25 165.15 166.45 167.08 169.99 168.88 169.30. 170.71 178.33 174.39 169.93 170.49 171.30 174.25 173.80 173.91. 168.08 175.22 171.40 167.17 168.15 168.85 171.73 170.93 171.07. 172.27 179.39 175.38 171.92 173.07 173.30 175.73 174.93 175.80. 169.65 176.71 172.85 169.01 170.05 170.55 173.27 172.39 172.88. 174.35 181.62 177.34 174.25 174.97 174.51 177.69 177.34 177.46. 171.54 178.65 174.56 171.09 171.94 172.51 174.90 174.36 174.63. 178.87 185.35 182.34 180.49 182.16 182.05 182.37 181.69 182.06. 174.99 181.76 178.24 175.51 176.78 176.97 178.48 177.88 178.20. 182.57 189.00 185.83 184.69 184.08 185.71 186.22 186.69 185.29. 178.68 185.39 181.94 179.98 180.36 181.23 182.26 182.15 181.62. 186.44 191.40 187.83 186.84 186.16 188.04 188.38 188.52 187.22. 182.57 188.40 184.91 183.55 183.52 184.82 185.57 185.54 184.66. 193.15 197.60 195.92 193.33 193.35 194.16 194.83 195.52 194.83. 188.85 194.08 191.30 189.39 189.31 190.27 190.90 191.20 190.59. 203.68 207.13 204.82 202.70 205.90 204.56 204.38 204.67 204.32. 196.02 199.99 197.63 195.53 197.16 197.15 197.47 197.69 197.04. 215.53 215.84 216.58 213.51 220.30 216.45 218.43 218.19 218.09. 206.18 208.41 207.59 204.95 209.31 207.26 208.48 208.47 208.20. 222.83 222.76 223.05 221.61 223.19 223.58 223.60 221.10 224.01. 215.55 216.53 216.34 214.44 217.19 216.43 216.99 215.67 217.15. 229.53 231.63 231.99 226.96 231.02 230.21 229.69 229.65 230.53. 221.80 223.58 223.53 219.78 223.28 222.55 222.59 221.95 223.05. 240.94 243.27 240.65 237.92 240.24 239.57 242.16 240.61 241.19. 230.73 232.73 231.45 228.20 231.10 230.45 231.64 230.65 231.49. 729 698 687 727 750 742 719 676 698. P01-HU-01 P01-HU-02 P01-HU-03 P01-HU-04 P01-HU-05 P01-HU-06 P01-HU-07 P01-HU-08 P01-1HU-09. 170.13 173.66 169.97 174.70 180.37 172.32 170.86 179.55 175.80. 175.89 180.03 176.06 180.98 186.51 178.17 178.02 186.57 182.27. 172.48 176.36 172.45 177.25 182.89 174.66 173.98 182.41 178.38. 176.56 181.53 177.51 181.85 187.88 180.07 178.87 187.44 183.33. 174.18 178.44 174.61 179.17 184.94 176.96 175.98 184.61 180.52. 178.68 182.48 178.99 183.37 189.43 181.86 181.14 189.15 185.28. 175.87 179.93 176.25 180.77 186.48 178.23 178.00 186.30 182.29. 180.95 184.32 180.78 185.67 191.24 183.44 183.21 176.26 187.16. 177.97 181.65 178.05 182.57 188.32 180.52 180.10 187.90 184.20. 183.86 290.14 184.02 190.68 196.42 187.20 188.01 195.42 191.43. 180.63 185.56 180.78 186.29 192.07 183.62 183.85 191.31 187.54. 188.69 192.65 188.58 192.75 199.62 190.62 192.43 197.57 194.77. 184.63 189.01 184.53 189.44 195.78 187.04 188.05 194.32 191.01. 190.49 195.48 190.49 195.96 202.83 193.67 193.87 200.38 197.51. 187.88 192.55 187.78 193.10 199.67 190.67 191.12 197.73 194.67. 198.28 203.21 197.29 203.42 209.10 200.49 200.35 207.49 205.23. 193.90 198.79 193.43 199.20 205.30 196.55 196.63 203.55 200.88. 208.85 212.18 210.13 211.38 219.54 212.57 210.65 217.99 216.44. 200.90 204.99 201.41 204.68 211.75 204.09 203.40 210.16 208.14. 218.28 219.51 219.67 220.90 229.24 218.90 220.98 227.00 223.01. 210.06 212.62 211.08 213.22 221.03 211.78 212.45 218.96 215.87. 227.18 229.78 225.75 229.05 237.40 229.08 226.75 234.73 232.47. 219.58 222.15 219.22 221.98 230.10 221.35 220.54 227.65 225.06. 231.22 235.74 223.73 236.97 245.09 237.78 231.69 240.52 239.88. 224.87 228.35 226.06 228.95 237.10 228.99 225.39 233.55 232.00. 247.07 246.83 246.80 251.85 257.55 249.78 246.50 253.54 254.90. 235.30 236.93 237.53 239.72 246.61 238.52 235.25 243.11 242.72. 692 661 721 694 727 721 720 676 716. P01-ST-01 P01-ST-02 P01-ST-03. 171.93 173.71 165.53. 177.90 174.50 179.23 176.42 180.49 177.82 182.57 179.78 186.90 183.17 190.33 186.59 192.16 189.63 199.68 179.93 176.52 181.42 178.30 183.33 180.42 184.68 181.94 188.98 185.34 193.03 189.14 195.19 192.35 202.26 171.42 168.18 172.99 170.16 174.82 172.21 176.90 173.93 181.88 177.63 186.21 181.80 188.09 185.26 195.44. 195.48 208.92 201.80 222.64 212.67 228.62 221.65 233.74 226.91 242.93 234.33 197.91 211.25 204.26 222.02 213.48 231.09 223.31 236.58 229.17 245.93 237.04 190.86 205.81 198.26 217.41 208.23 222.19 216.00 228.18 221.37 238.95 229.48. 705 716 726. P01-HH-01 P01-HH-02 P01-HH-03. 180.78 178.29 178.38. 87.12 183.65 188.56 185.52 190.05 187.25 191.70 188.99 195.54 192.03 199.96 195.94 201.89 199.24 208.81 185.32 181.58 186.53 183.38 187.7918 185.04 189.65 186.87 192.99 189.65 196.88 193.19 198.83 196.30 205.51 185.41 181.48 186.38 183.43 8.01 185.12 190.03 187.09 194.55 190.53 197.58 193.89 200.09 197.29 208.94. 205.10 218.10 211.01 224.99 218.42 237.43 229.03 242.84 235.39 246.83 240.30 201.89 215.03 207.92 224.14 216.56 230.87 224.58 238.02 230.84 242.84 236.19 204.18 218.04 210.54 226.45 219.04 234.39 227.69 241.55 234.04 246.37 239.62. 641 618 617. 樣品編號 塗布前. 註：1.每塗刷一層，靜置於 23℃，50%RH 實驗室中一天乾燥後，再塗刷下一層。 0 2.厚度取三點平均值 3.塗佈合板面積 30cm×22cm. 9. (μm) 707 716 683.
(9) 表四、透明阻燃塗料塗布重量與厚度 塗布重量(g) 總厚度. 樣品編號 塗布前 P04-CO-01 P04-CO-02 P04-CO-03. 167.99 181.59 171.17. 第1次 第2次 第3次 第4次 第5次 第6次 第7次 第8次 第9次 第 10 次 溼重 乾重 溼重 乾重 溼重 乾重 溼重 乾重 溼重 乾重 溼重 乾重 溼重 乾重 溼重 乾重 溼重 乾重 溼重 乾重 182.01 175.55 191.48 184.02 198.75 190.81 204.86 198.51 212.51 205.95 220.63 214.06 228.98 222.81 236.93 230.36 246.71 238.33 243.58 240.93 196.36 189.53 205.17 198.39 211.72 204.12 217.40 211.16 224.65 217.39 231.27 225.69 241.14 235.02 250.39 243.39 260.47 251.80 257.98 254.76 187.39 180.28 200.63 191.51 207.98 199.20 213.23 209.60 224.60 216.11 231.23 225.09 244.05 236.77 252.91 245.81 264.45 254.99 262.23 258.64. P04-UV-01 P04-UV-02 P04-UV-03 P04-UV-04 P04-UV-05 P04-UV-06 P04-UV-07 P04-UV-08 P04-UV-09. 179.47 176.12 170.10 177.00 172.88 173.90 177.71 177.63 189.90. 196.55 195.06 187.41 194.61 187.74 191.09 197.84 192.09 206.96. 188.67 186.48 179.59 186.48 180.96 183.21 188.60 185.36 199.11. 206.56 204.88 197.20 204.53 199.06 199.01 208.49 202.19 214.81. 197.87 195.91 189.00 195.71 190.27 191.30 198.79 194.43 207.34. 211.85 211.62 202.77 209.17 202.89 204.82 212.40 208.22 221.12. 204.10 202.94 195.10 201.71 195.83 197.46 204.86 200.61 213.60. 217.28 217.40 209.95 215.30 209.12 212.65 218.78 215.88 226.93. 211.18 210.82 203.20 209.07 203.03 205.65 212.37 209.03 220.89. 225.01 224.82 216.63 223.74 216.77 220.61 225.86 223.77 234.57. 218.68 218.39 210.41 216.87 210.35 213.73 219.65 216.93 228.11. 231.55 231.98 226.32 230.65 225.45 227.76 234.90 230.63 241.97. 225.66 225.68 219.07 224.33 218.72 221.32 228.00 224.32 235.71. 241.24 240.09 232.54 241.12 234.17 236.10 243.34 238.15 249.60. 235.10 234.36 227.07 234.43 227.74 230.12 236.98 232.54 244.01. 249.49 248.50 240.79 249.76 242.34 244.95 251.43 246.59 259.27. 242.73 241.76 234.56 242.43 235.33 238.05 244.60 240.05 252.42. 258.43 258.78 249.15 257.78 251.26 253.88 259.87 256.11 268.01. 250.40 250.75 241.37 249.70 243.97 245.63 252.03 247.67 260.00. 255.39 255.21 246.18 254.11 248.42 250.99 256.90 252.64 265.79. 252.76 252.51 243.71 251.88 245.68 248.33 254.41 250.22 262.84. 635 651 634 608 612 625 652 624 617. P04-HE-01 P04-HE-02 P04-HE-03 P04-HE-04 P04-HE-05 P04-HE-06 P04-HE-07 P04-HE-08 P04-HE-09. 173.44 172.12 169.46 174.87 179.79 182.17 164.97 179.91 180.70. 189.36 187.17 182.37 190.12 196.81 198.48 181.41 196.03 196.53. 181.80 180.09 176.24 182.84 188.83 190.83 173.78 188.57 189.05. 197.41 195.34 193.70 198.97 203.38 206.79 189.74 203.47 203.98. 190.10 188.33 185.71 191.48 196.55 199.36 182.32 196.24 196.94. 206.39 203.09 198.32 203.94 212.10 212.48 197.18 209.56 211.51. 197.18 195.15 191.34 197.07 203.85 205.08 188.30 202.21 203.67. 211.41 209.40 204.51 212.72 218.60 218.31 203.67 214.70 217.02. 205.02 202.85 198.43 205.58 211.88 212.34 197.00 208.90 210.91. 218.34 218.20 213.59 220.65 225.81 228.66 211.55 222.76 224.58. 212.27 211.46 206.63 213.55 219.53 221.28 204.97 216.50 218.19. 226.58 225.66 219.81 226.42 233.10 238.98 218.63 231.78 232.74. 220.29 219.12 213.83 220.52 226.90 231.01 212.28 224.81 226.20. 235.60 233.19 229.40 235.46 240.91 245.35 226.44 238.22 241.28. 229.39 227.63 223.11 229.29 235.16 239.44 220.83 232.68 235.25. 243.60 241.84 237.29 244.24 250.77 253.75 235.76 247.37 250.29. 236.99 235.14 230.17 237.44 243.46 247.06 228.76 240.45 243.27. 253.57 252.59 245.96 253.15 260.74 262.23 244.83 256.07 259.70. 244.95 243.29 237.76 245.08 252.09 254.21 236.11 248.09 251.45. 249.66 248.16 242.32 250.65 256.91 258.78 241.09 252.93 257.02. 247.24 245.53 240.01 247.75 254.45 256.40 238.60 250.42 254.19. 624 622 623 558 622 705 617 585 627. P04-HU-01 P04-HU-02 P04-HU-03 P04-HU-04 P04-HU-05 P04-HU-06 P04-HU-07 P04-HU-08 P04-HU-09. 173.20 169.87 179.69 169.89 163.86 179.01 172.17 172.82 173.10. 188.58 184.03 193.70 187.79 175.52 190.39 186.99 188.72 188.25. 181.36 177.32 187.19 179.38 169.86 184.96 180.08 181.38 181.03. 198.39 192.58 203.17 194.23 186.30 199.51 196.89 195.53 197.85. 190.68 185.68 196.09 187.45 178.87 193.07 188.95 189.00 190.31. 205.73 200.70 212.36 201.79 193.62 207.87 203.87 202.19 204.50. 196.41 192.37 203.81 193.48 185.41 199.12 195.78 194.75 196.03. 210.24 204.81 219.51 207.54 199.71 215.20 209.90 208.46 209.59. 204.37 199.20 212.05 201.23 193.15 208.19 203.39 202.18 203.75. 218.83 214.33 226.01 216.42 207.42 224.67 218.84 217.49 220.15. 212.53 207.43 218.77 209.54 200.86 217.06 211.94 210.69 212.80. 226.82 221.00 232.83 223.39 213.73 232.09 225.80 225.57 227.49. 220.56 214.77 226.86 217.36 207.92 225.42 219.36 219.05 221.09. 236.93 229.37 241.22 233.31 221.32 240.81 235.30 233.45 235.30. 230.15 223.47 235.71 226.99 215.86 234.44 228.97 227.54 229.47. 243.77 237.62 251.95 241.89 230.66 249.71 243.82 241.54 243.09. 237.43 231.07 244.36 235.22 223.89 242.71 236.86 236.60 235.25. 253.14 245.99 259.40 249.65 242.78 258.40 253.57 252.17 251.18. 245.06 238.25 251.59 241.91 233.20 250.15 244.74 243.96 244.10. 250.60 244.63 257.45 248.38 238.05 256.57 250.00 248.08 249.13. 247.79 241.47 254.44 245.17 235.69 253.67 247.34 245.32 246.61. 650 592 636 624 428 648 648 607 623. P04-ST-01 P04-ST-02 P04-ST-03. 171.59 169.09 168.68. 178.23 174.26 181.53 177.56 181.89 179.51 185.73 182.44 190.93 188.66 175.22 171.63 178.42 174.40 178.70 176.45 184.35 180.30 188.83 186.44 175.73 171.57 178.98 174.67 180.23 177.39 185.11 181.02 188.99 187.02. 200.83 193.42 204.80 199.00 213.00 205.47 219.03 213.41 229.02 219.85 201.03 191.78 205.74 199.28 216.00 207.06 222.82 216.24 230.53 221.82 201.64 192.25 205.32 199.25 213.89 206.08 219.95 214.34 228.00 219.51. 515 533 516. P04-HH-01 P04-HH-02 P04-HH-03. 169.34 172.74 171.39. 177.58 172.81 179.91 175.77 181.41 178.43 186.42 182.09 192.63 189.43 208.54 196.22 212.89 204.83 219.81 211.43 224.85 219.25 233.85 224.78 178.62 175.29 179.47 176.92 182.50 179.54 186.83 182.82 191.55 189.24 204.66 194.44 208.22 201.63 215.84 207.98 222.52 216.41 231.24 222.04 175.92 173.28 177.85 175.14 179.16 177.04 185.99 181.21 188.24 186.70 202.10 192.01 206.35 199.48 213.72 205.88 221.49 215.15 229.15 220.58. 618 555 537. 註：1.每塗刷一層，靜置於一般實驗室一天(無溫溼控制)乾燥後，再塗刷下一層。 2.厚度取三點平均值 3.塗佈合板面積 30cm×22cm. 10. (μm) 634 611 768.
(10) E:\04\建研所\ar_w0000. 二、加速老化試驗與實際老化試驗 4 種建材各 3 種加速老化試驗均已於 86 年 3 月底前完成。另外實際 老化試驗共選擇二種環境，一是標準實驗室（23℃，50%RH），另一是溪 頭高溼度室內外環境（溪頭室外平均溫溼度為 13℃，90%RH，室內溫溼度 未量測，但應差距不大）。標準實驗室老化試驗於 86.10.6 陸續展開， 至 87.04 完成，試驗時間為 3∼6 個月不等。溪頭高溼度室內環境試驗， 於第一次工作會議後追加，試驗時間為 87.1.13 至 87.4.13，共計３個月。 再一次強調，實際老化試驗受限於計畫時間，試驗時間非常短暫， 恐無法看出其對防火耐久性之影響，本計畫之重點仍應著重在加速老化 試驗對防火耐久性之影響，至於實際老化與加速老化之關聯性之建立， 有待日後長期的研究。. 三、防火性能檢驗 本計畫所需之 3 種防火性能檢驗（CNS6532，8736 及 10285）因配合 建研所防火試驗室設備搬遷，於 4 月 13 日開始進行，樣品總數 159 個， 於 4 月 22 日完成，另追加部份試樣，結果詳述於下一章。. 四、老化前後化性與物性分析 本計畫使用 FTIR、PGC/MASS、XRD、XRF 及 TGA 等分析方法，分析建 材老化前後化學組成及物理性質的變化，藉以決定影響防火耐久性之關 鍵因素及瞭解其變化之機制。分析結果詳述於下一章。. 參、 研究發現 一、建材老化前後外觀變化 四種防火建材經老化處理後外觀的變化彙整列於表五及六： (一)白色膨脹型阻燃塗料 11.
(11) E:\04\建研所\ar_w0000. 二、加速老化試驗與實際老化試驗 4 種建材各 3 種加速老化試驗均已於 86 年 3 月底前完成。另外實際 老化試驗共選擇二種環境，一是標準實驗室（23℃，50%RH），另一是溪 頭高溼度室內外環境（溪頭室外平均溫溼度為 13℃，90%RH，室內溫溼度 未量測，但應差距不大）。標準實驗室老化試驗於 86.10.6 陸續展開， 至 87.04 完成，試驗時間為 3∼6 個月不等。溪頭高溼度室內環境試驗， 於第一次工作會議後追加，試驗時間為 87.1.13 至 87.4.13，共計３個月。 再一次強調，實際老化試驗受限於計畫時間，試驗時間非常短暫， 恐無法看出其對防火耐久性之影響，本計畫之重點仍應著重在加速老化 試驗對防火耐久性之影響，至於實際老化與加速老化之關聯性之建立， 有待日後長期的研究。. 三、防火性能檢驗 本計畫所需之 3 種防火性能檢驗（CNS6532，8736 及 10285）因配合 建研所防火試驗室設備搬遷，於 4 月 13 日開始進行，樣品總數 159 個， 於 4 月 22 日完成，另追加部份試樣，結果詳述於下一章。. 四、老化前後化性與物性分析 本計畫使用 FTIR、PGC/MASS、XRD、XRF 及 TGA 等分析方法，分析建 材老化前後化學組成及物理性質的變化，藉以決定影響防火耐久性之關 鍵因素及瞭解其變化之機制。分析結果詳述於下一章。. 參、 研究發現 一、建材老化前後外觀變化 四種防火建材經老化處理後外觀的變化彙整列於表五及六： (一)白色膨脹型阻燃塗料 11.
(12) E:\04\建研所\ar_w0000. 白色膨脹型阻燃塗料經紫外線、熱及溼度加速老化(200∼600 小時) 後，塗料表面均呈現白色粉狀；而標準實驗室及溪頭室內實際老化則對 白色塗料外觀無改變。變化最大的是溪頭室外實際老化試驗，雨水直接 淋灑在塗料上，造成白色塗料嚴重剝離合板。初期使用之高溼加速老化 試驗條件(40℃，95%RH)與 UV 加速老化試驗條件(60℃，UV on，4hr↔冷 凝，50℃，UV off，4hr)，因有類似水流現象，亦造成白色塗料嚴重剝 離，因此，後期的阻燃塗料加速老化試驗條件更改如表五所列。 (二)透明膨脹型阻燃塗料 透明膨脹型阻燃塗料老化後的外觀與溼度及紫外線相關性較大，經 熱加速老化的樣品，由於溫度較高(70℃)，相對溼度較小，透明漆有細 紋狀乾裂現象；經溼度加速老化的樣品(75%RH)，透明漆維持原狀，透明 且無裂痕；而經紫外線照射的樣品，亦有細紋狀乾裂現象，加上紫外線 的照射，造成部份組成光裂解，透明漆顏色變黃，時間愈久，顏色愈黃。 另外，放置於標準實驗室實際老化的樣品，由於該環境相對溼度亦小(23 ℃，50%RH)，透明漆亦有乾裂現象，惟乾裂紋路較大較少，不若熱加速 老化樣品嚴重。放置於溪頭室內實際老化樣品，由於相對溼度較大(13 ℃，90%RH)，外觀維持原狀無變化；而放置於溪頭室外的樣品與白色膨 脹漆一樣，由於外界雨水直接淋灑在塗料上，造成透明漆嚴重溶解剝離。 (三)防焰合板 老化前的防焰合板係經防焰處理劑浸漬處理，因此外觀上仍有許多 防焰處理劑附著於合板上。此防火處理劑易溶於水，經分析是屬 Boric Acid 類防焰處理劑（詳述於後）。經紫外線加速老化處理樣品，由於加 速老化過程(60℃，UV on，4hr↔冷凝，50℃，UV off，4hr)中，有一半 時間 UV off，測試腔體中的水氣冷凝下來，造成合板上防焰處理劑有被 溶解流失現象，只剩少許殘留。相同的溼度加速老化試驗，由於相對溼 度較高（95%RH），大部份肉眼可見的防焰處理劑亦流失。放置於溪頭室 外的樣品，經雨水直接淋灑，防焰處理劑流失的現象更是嚴重。另外， 經熱加速老化、標準實驗室實際老化與溪頭室內實際老化樣品則較無外 觀變化。 (四)防焰布幕 12.
(13) E:\04\建研所\ar_w0000. 防焰布幕老化前外觀呈深綠色，經紫外線加速老化樣品，由於紫外線照 射造成部份組成光裂解，深綠色布幕有嚴重褪色現象，時間愈久愈嚴重，另 外在紫外線加速老化過程中，有一半時間 UV off，空氣中水氣冷凝在布幕 上順勢流下，造成樣品上方褪色最嚴重，然後往下遞減。放置於溼頭室外的 樣品，由於 UV 光照射加上雨水直接淋灑，布幕褪色程度更是嚴重，整塊布 幕已呈淺黃綠色。溼度加速老化樣品，由於相對溼度較高（95%RH），亦有 輕微褪色現象，其餘老化試驗後的樣品，外觀無變化。. 13.
(14) E:\04\建研所\ar_w0000. 表五、建材老化前後外觀變化 樣品編號. 老化試驗項目及測試條件與時間. P01-CO-01∼03 老化前，control 樣品. 老化試驗後外觀變化 無變化(白色漆). P01-UV-01∼3. UV 加速老化(40℃)，200 小時，87.02.08 完成. P01-UV-04∼6. UV 加速老化(40℃)，400 小時，87.02.16 完成. P01-UV-07∼9. UV 加速老化(40℃)，600 小時，87.02.25 完成. P01-HE-01∼3. 熱加速老化(70℃)，200 小時，87.01.19 完成. P01-HE-04∼6. 熱加速老化(70℃)，400 小時，87.02.04 完成. P01-HE-07∼9. 熱加速老化(70℃)，600 小時，87.02.13 完成. P01-HU-01∼3. 溼度加速老化(40℃，75%RH)，200 小時，87.03.06 完成. P01-HU-04∼6. 溼度加速老化(40℃，75%RH)，400 小時，87.03.16 完成 塗料表面呈白粉狀. P01-HU-07∼9. 溼度加速老化(40℃，75%RH)，600 小時，87.03.24 完成. P01-ST-01∼03 標準實驗室實際老化(23℃，50%RH). 塗料表面呈白粉狀. 塗料表面呈白粉狀. 無變化. 86.12.26∼87.04.09 P01-HH-01∼03 溪頭高溼度環境實際老化(室內). 無變化. (13℃，90%RH)，87.01.13∼87.04.13 P01-HH-04∼06 溪頭高溼度環境實際老化(室外). 塗料嚴重剝落. (13℃，90%RH)，87.01.13∼87.04.13 P04-CO-01∼03 老化前，control 樣品. 無變化（透明漆）. P04-UV-01∼3. UV 加速老化(40℃)，200 小時，87.03.16 完成. 透明漆顏色變黃，老化. P04-UV-04∼6. UV 加速老化(40℃)，400 小時，87.03.15 完成. 時間愈久，顏色愈黃，. P04-UV-07∼9. UV 加速老化(40℃)，600 小時，87.03.24 完成. 且皆有細紋狀乾裂現象. P04-HE-01∼3. 熱加速老化(70℃)，200 小時，87.03.06 完成. 顏色無變化，但皆有細. P04-HE-04∼6. 熱加速老化(70℃)，400 小時，87.03.15 完成. 紋狀乾裂現象. P04-HE-07∼9. 熱加速老化(70℃)，600 小時，87.03.24 完成. P04-HU-01∼3. 溼度加速老化(40℃，75%RH)，200 小時，87.03.06 完成. P04-HU-04∼6. 溼度加速老化(40℃，75%RH)，400 小時，87.03.15 完成 無變化（透明，無裂痕）. P04-HU-07∼9. 溼度加速老化(40℃，75%RH)，600 小時，87.03.24 完成. P04-ST-01∼03 標準實驗室實際老化. 顏色無變化，但有較大. (23℃，50%RH)，87.01.08∼87.04.09 P04-HH-01∼03 溪頭高溼度環境實際老化(室內). 紋路之乾裂現象 無變化(透明，無裂痕). (13℃，90%RH)，87.01.13∼87.04.13 P04-HH-04∼06 溪頭高溼度環境實際老化(室外) (13℃，90%RH)，87.01.13∼87.04.13. 14. 塗料嚴重剝落.
(15) E:\04\建研所\ar_w0000. 表六、建材老化前後外觀變化 樣品編號. 老化試驗項目及測試條件與時間. WO-CO-01～03 老化前，control 樣品. 老化試驗後外觀變化 無變化 (肉眼可見許多防火處理劑附 著在合板上). WO-UV-01～2. UV 加速老化(60℃，UV on，4hr↔冷凝，50℃，UV off，4hr)， 400 小時，86.12.14. WO-UV-03～4. 防火處理劑有被溶解流失現. UV 加速老化(60℃，UV on，4hr↔冷凝，50℃，UV off，4hr)， 800 小時，87.01.03. 象，只剩少許殘留. UV 加速老化(60℃，UV on，4hr↔冷凝，50℃，UV off，4hr)，. WO-UV-05～6. 1200 小時，87.01.20. WO-HE-01～2. 熱加速老化(70℃)，400 小時，86.12.14. 少許防火處理劑流失，多數仍. WO-HE-03～4. 熱加速老化(70℃)，800 小時，86.12.31. 附著. WO-HE-05～6. 熱加速老化(70℃)，1200 小時，87.01.19. WO-HU-01～2. 溼度加速老化(40℃，95%RH)，400 小時，86.12.14 防火處理劑有被溶解流失現. WO-HU-03～4. 溼度加速老化(40℃，95%RH)，800 小時，87.01.08 象，無肉眼可見之防火處理劑. WO-HU-05～6. 溼度加速老化(40℃，95%RH)，1200 小時，87.02.09 殘留痕跡. WO-ST-01～03 標準實驗室實際老化(23℃，50%RH). 無變化. 86.11.27～87.04.09 WO-HH-01～03 溪頭高溼度環境實際老化(室內). 無變化. (13℃，90%RH)，87.01.13～87.04.13 WO-HH-04～06 溪頭高溼度環境實際老化(室外). 防火處理劑重嚴流失. (13℃，90%RH)，87.01.13～87.04.13 CL-CO-01～03 CL-UV-01～3 CL-UV-04～6. 老化前，control 樣品. 無變化（深綠色絨布）. UV 加速老化(60℃，UV on，4hr↔冷凝，50℃，UV off，4hr)， 400 小時，86.10.24. 深綠色絨布嚴重褪色，時間愈. UV 加速老化(60℃，UV on，4hr↔冷凝，50℃，UV off，4hr)，. 久愈嚴重. 800 小時，86.11.10 UV 加速老化(60℃，UV on，4hr↔冷凝，50℃，UV off，4hr)，. CL-UV-07～9. 1200 小時，86.11.27. CL-HE-01～3. 熱加速老化(70℃)，400 小時，86.10.23. CL-HE-04～6. 熱加速老化(70℃)，800 小時，86.11.10. CL-HE-07～9. 熱加速老化(70℃)，1200 小時，86.11.26. CL-HU-01～3. 溼度加速老化(40℃，95%RH)，400 小時，86.10.23. CL-HU-04～6. 溼度加速老化(40℃，95%RH)，800 小時，86.11.10 稍微褪色，無大變化. CL-HU-07～9. 溼度加速老化(40℃，95%RH)，1200 小時，86.11.26. CL-ST-01～03. 標準實驗室實際老化. 無變化. 無變化. (23℃，50%RH)，86.10.06～87.04.09 CL-HH-01～03 溪頭高溼度環境實際老化(室內). 15. 無變化.
(16) E:\04\建研所\ar_w0000. (13℃，90%RH)，87.01.13～87.04.13 CL-HH-04～06 溪頭高溼度環境實際老化(室外). 深綠色絨布嚴重褪色. (13℃，90%RH)，87.01.13～87.04.13 CL-WR-01 CL-WR-02 CL-WR-03. 水洗滌. 無變化. 16.
(17) E:\04\建研所\ar_w0000. 二、防火建材老化前後化性與物性分析 (一)膨脹型防火塗料之主要化學組成 一般而言，膨脹型防火塗料的發泡成份通常包含四種必要的成份 以促使塗膜受熱時膨脹型碳化的形成，這四種必要成份為： 1.接著樹脂(resin binder) 2.酸元前驅物(catalyst precursor) 3.碳源(carbonific compound) 4.發泡劑(spumific compound) 以下分別針對這四種必要成份在塗膜受熱膨脹過程中的作用性加 以說明。 (1) 接著樹脂 有多種物質可作為接著樹脂，作為接著樹脂最重要的特性之一 是不可因時間久而有固化或交聯的現象，否則會有害於塗膜的受熱 膨脹。一些在較低溫即可軟化或熔融的熱塑性聚合體適於作為接著 樹 脂 ， 例 如 乙 烯 樹 脂 (vinyl resin) 和 苯 乙 烯 丁 二 烯 聚 合 體 (styrene-butadiene polymers)。受熱時不可發生裂解也是作為接 著樹脂的要素之一。氯化橡膠(chlorinated rubber)和氯化乙烯樹 脂(chlorinated vinyl resin)因受熱會放出氯化氫(HCl)，所以兼 具有接著樹脂及發泡劑的雙重性質，經常被使用。 (2) 酸之前驅物 酸的功能在於使碳源產生脫水(dehydration)而生成碳化層， 此種酸通常是硫酸、硼酸、或磷酸，其中以磷酸的使用性最廣，但 並不是直接使用磷酸催化，而是使用適當的磷化物作為磷酸的前驅 物 (precursor)。 當 受 熱 時 這 些 磷 化 物 會 產 生 磷 酸 來 催 化 水 解 反 應，最常使用的磷化物是磷酸二氫銨(monoammonium phosphate， NH4H2PO4)、磷酸氫銨(diammorium phosphate，(NH4)2HPO4)及聚磷酸 銨(ammonium polyphosphate，(NH4PO3)n，簡稱 App)。 磷酸二氫銨及磷酸氫銨因易溶於水，應用於塗料易流失，使其 效用大為降低，而聚磷酸銨由於不溶於水，故效果較好。受熱時以 上三種磷化物會分解產生氨(NH3)及磷酸、磷酸催化碳源而產生水及 碳 化 層 。 三 聚 氰 胺 酸 (melamine phosphate) 和 尿 素 磷 酸 (urea 17.
(18) E:\04\建研所\ar_w0000. phosphate)有時也被使用。作為酸之前驅物的要素之一是其在碳源 分解前就要釋放出酸來作為催化劑。 (3) 碳源 多羥有機物(polyhydric organic compound)常作為碳源和酸 之前驅物，釋放的酸作用時生成碳化層。碳源可為單體的 (monomeric)或聚合體的(polymeric)，屬於單體的有糖(sugar)、 異 戊 四 醇 (pentaerythritol)等 ， 屬 於 聚 合 體 的 有 尿 素 甲 醛 樹 脂 (urea formaldehyde resin)、酚醛樹脂(phenolics)、異戊四醇聚 氨基甲酸酯(pentaerythritol polyurethane)、澱粉(starch)等。 一個好的碳源必須有高含量的碳及羥基(hydroxyl group)。 (4) 發泡劑 發泡劑受熱時會放出不燃性氣體、如氨、氯化氫、二氧化碳。 常 用 的 發 泡 劑 有 三 聚 氰 胺 (melamine) 、 二 氰 二 胺 (dicyandiamide)、 胍 (guanidine)、 尿 素 (urea)和 其 他 含 氯 聚 合 體。有時為了在較大溫度範圍內釋出不燃性氣體，可使用一個以上 的發泡劑組合，在碳化層仍是熔融態時發泡劑就要釋出不燃性氣 體，否則無法形成有效的膨脹型碳化層。 (二)透明膨脹型阻燃塗料之化學組成 本計畫所使用的二種塗料透明防火漆及白色防火漆均屬於水 溶性膨脹型阻燃塗料，其中透明防火漆是屬兩劑型，白色防火漆是 單劑型。 由透明防火漆主劑的 FTIR（圖一）、PGC/MS（圖二）光譜圖 及主劑與硬化劑混合液之 ED-XRF（圖三）光譜圖可知透明防火漆主 要的防火劑成份如下： 1.melanine 及 dicyandiamide－發泡劑 2.urea-formaldehyde resin 及 cellulose－碳源 3.ammonium polyphosphate(App)－酸之前驅物（與廠商提供資訊 吻合） 18.
(19) E:\04\建研所\ar_w0000. 而透明防火漆硬化劑之 FTIR（圖四）光譜圖顯示該硬化劑之 主成份為 sodium silicate，此與 ED-XRF（圖三）光譜圖含有大 量之 Si 吻合。上述分析得知透明防火漆塗料與一般常用之膨脹 型防火塗料成份大致相同。 (三)白色膨脹型阻燃塗料之化學組成 白色防火漆是單劑型白色不透明塗料，亦屬水溶性膨脹型防火 塗料，由於成份複雜，且含有不透明添加物，化學成份分析較困難。 由 其 FTIR （ 圖 五 ） 及 PGC/MS （ 圖 六 ） 光 譜 圖 只 知 含 有 vinyl acetate/styrene 接著樹脂，並有許多含氮之化合物，應為發泡劑 或酸之前驅物。另外廠商提供資訊指出，其酸前驅物為 ammonium polyphosphate(App)，此與 ED-XRF 光譜圖（圖七）含有大量 P 元 素符合，另外圖七亦顯示白色防火漆含有 Si 之添加物。 (四)防焰合板防焰處理劑之化學組成 本計畫所用之防焰合板係經防焰處理劑浸漬處理，將防焰合板 表面附著之物質取下經 FTIR 光譜分析（圖八）發現其主要成份為 Boric Acid，酸類化合物非常容易溶解於水，因此，此類防焰合板 經加速老化試驗（尤其是紫外線與高溼老化試驗）後，防焰合板上 所附著肉眼可見之處理劑，有明顯被溶解流失現象，此有可能為防 火性能衰退的主因。 (五)防焰布幕防焰處理劑之化學組成 防焰布幕上之防焰處理劑由於含量少且萃取困難，因此分析不 易，由其 FTIR（圖九）及 PGC/MS（圖十）光譜圖得知，此類防火 處理劑可能含有 amide、amine 及 ester 類的成份，另外由其 ED-XRF 分析得知，此類防火劑亦含有 P 及 Si 等元素，可能是含磷系列的 防火處理劑。. 19.
(20) E:\04\建研所\ar_w0000. (六)透明阻燃塗料加速老化前後之 FTIR 分析 圖十一是透明防火漆老化前之 FTIR 光譜圖，圖十二、十三及 十四分別是其 UV 加速老化、熱加速老化及高溼加速老化各 400 小 時後之 FTIR 光譜圖。老化前後 FTIR 光譜圖最大的差異在 3350∼ -1. 3500cm ，這些屬於-OH 及-NH 官能基的吸收峰在加速老化後皆大幅 減小，顯示老化環境可能促使磷酸銨中之 NH4 官能基或碳源中之-OH 官能基分解，這可能會是防火性能衰退的原因。 (七)透明阻燃塗料及白色阻燃塗料老化前後之 ED-XRF 分析（圖十五∼ 廿十） 利用 ED-XRF 分析防火塗料老化前後 P 元素含量之變化，藉以 找出其與防火性能衰退之關聯，分析結果顯示，P 元素的含量並無 規律可循，若加速老化對防火性能有影響，可能是因為防火劑化學 結構的改變，而非含量改變所造成。 (八)透明阻燃塗料及白色阻燃塗料老化前後之 XRD 分析（圖二十一∼ 二十四） 圖二十一及二十二是白色阻燃塗料老化前及經 600 小時高溼 老化之 XRD 光譜圖，兩張光譜圖信號一致，顯示老化前後並無結晶 物成份的差異；而透明阻燃塗料老化前後及經 600 小時高溼加速老 化之 XRD 光譜圖（圖二十三及二十四）顯示其組成為非結晶態，無 訊號可作進一步分析。 (九)防焰布幕及白色與透明阻燃塗料老化前後之 TGA 分析（圖二十五 ∼三十二） 防焰布幕及 2 種塗料老化前後 TGA 分析顯示其熱裂解溫度並無 明顯變化，有可能 TGA 熱裂解與阻燃反應機制是不儘相同的，因此 TGA 分析結果並不足以代表防火性能是否受影響。. 20.
(21) E:\04\建研所\ar_w0000. 三、建材防火性能檢驗 如表一及二所列之 159 個樣品，於 4 月 22 日完成各項防火性能試 驗，測試結果彙整分析如下： (一)白色膨脹型阻燃塗料阻燃性試驗（CNS6532） 白色膨脹型塗料阻燃性試驗結果彙整如表七，由表顯而易見除常 態樣品（P01-CO-07∼09）外，其餘樣品之餘焰時間均大於耐燃三級之 標準 30 秒，屬級外。此結果顯示環境老化對塗料阻燃性有重要的影 響，老化後阻燃性衰退至級外。放置於標準實驗室進行實驗老化的樣 品（P01-ST-01-03）的平均餘焰時間約 37 秒，非常接近耐燃三級之標 準，而經 UV、熱、溼加速老化及溪頭室內實際老化樣品的平均餘焰時 間約 60∼75 秒，遠大於常態樣品的 24 秒，顯示加速老化及高溼環境 實際老化對此塗料之阻燃性有影響。 由塗料燃燒膨脹的程度與合板背面燃燒的程度來看（參考圖三十 三∼圖三十八），亦可分辨出阻燃性的差異。常態樣品及標準實驗室 樣品發泡層較高，木板背面燃燒後顏色變化較小；而經熱加速老化樣 品，發泡層高度最低，木板背面顏色變化較劇烈，顯示熱裂解最嚴重， 這可能與阻燃劑受熱提前分解有關。經 UV 加速老化之樣品發泡程度略 高於熱加速老化，而溼度加速老化又略高於 UV 加速老化。 阻燃性能衰退最嚴重的當屬溪頭室外實際老化樣品，（P01-HH-04 ∼06），不但餘焰時間大於 30 秒，CA、TC、TDQ 都大於耐燃三級之最 低要求，木板亦被燒穿，此組樣品經雨水淋灑，部份塗料已剝離，阻 燃性嚴重衰退是可預期的。. 21.
(22) E:\04\建研所\ar_w0000. 22.
(23) E:\04\建研所\ar_w0000. (二)透明膨脹型阻燃塗料阻燃性試驗（CNS6532） 透明膨脹型阻燃塗料阻燃性試驗結果彙整於表八，燃燒後的外觀 請參考圖三十九∼四十四，其中只有標準實驗室（P04-ST-01∼03）及 溪頭實際老化樣品（P04-HH-01∼03）有發泡現象，其餘樣品則無發泡， 因此除了有發泡的樣品是耐燃三級外，其餘樣品均屬級外。有發泡的 二組樣品是第一批製作的樣品，塗料最外層之保護層較薄，因此未影 響阻燃塗之發泡；而未發泡的樣品是第二批製作的樣品（第一批樣品 因加速老化條件過於嚴苛，造成漆剝落，因而重新製作），可能因為 塗料最外層之保護層較厚，影響其發泡。未發泡的樣品均嚴重的燒穿， 因此無法比較老化對其阻燃性之影響。上述結果顯示樣品製備的一致 性對實驗結果影響甚鉅。第一批製作的常態樣品及熱加速老化樣品共 12 片（P04-CO-8∼9 及 P04-HE-10∼18）尚保存著，此部份實驗後來 追加進行，但 UV 及溼度加速老化樣品，透明漆均已剝落，無法進一步 驗證及結果。 比較有發泡樣品之餘焰時間，溪頭室內及標準實驗室實際老化樣 品之餘焰時間（25∼26 秒）略大於常態樣品（19 秒），但未衰退至級 外，可能是實際老化時間不夠長。另外，熱加速老化樣品亦屬阻燃三 級，餘焰時間與常態樣品接近，顯示對此類塗料，70℃熱加速老化對 阻燃性影響非常輕微。另外，溪頭室外實際老化樣品亦是第一批製作 樣品，理應發泡，但經雨水直接淋灑，透明漆嚴重剝離，木板被燒穿， 阻燃性大幅衰退（級外）。. 23.
(24) E:\04\建研所\ar_w0000. 24.
(25) E:\04\建研所\ar_w0000. (三)防焰合板防焰性檢驗（CNS8736） 防焰合板防焰性檢驗結果彙整於表九，其外觀變化參見圖四十五 ∼五十一。所有樣品碳化常度約 5∼10cm 之間，均屬防焰二級以上。 仔細比較其防焰長度平均值，可看出老化之影響。常態樣品（WO-CO-01 ∼03）平均碳化長度為 5.4cm，非常接近防焰一級小於 5.0cm 之要求； 標準實驗室實際老化樣品（WO-ST-01∼03）平均碳化長度約 5.8cm， 亦非常接近，溪頭室內實際老化樣品（WO-HH-01∼03）平均碳化長度 略高約 6.1cm。以上三組樣品老化後合板之外觀無變化（仍有肉眼可 見之 Boric Acid 殘留）。 至於加速老化樣品，因受冷凝水氣影響，部份 Boric Acid 溶解流 失，防焰性能稍微減退，平均碳化長度為 UV（6.3cm）、熱（6.5cm） 、溼（6.6cm），而溪頭室外實際老化樣品影響最大，平均碳化長度達 7.3cm。上述結果顯示溼氣對防焰合板防焰性之影響最大，但本實驗所 使用之老化條件均未嚴苛至使防焰性衰退至防焰三級或級外。. 25.
(26) E:\04\建研所\ar_w0000. 26.
(27) E:\04\建研所\ar_w0000. (四)防焰布幕防焰性檢驗（CNS10285-A1） 防焰布幕防焰性檢驗結果彙總於表十，其外觀變化參見圖五十二 ∼五十七。明顯可以看出放置於溪頭室外的樣品無法通過防焰性檢驗 （級外），前面已提過，此樣品受 UV 照射，加上雨水直接淋灑，樣品 已嚴重褪色，布幕上之防焰處理劑亦被水溶解而流失，造成此樣品無 法通過防焰檢驗。紫外線加速老化亦有部份（3 片）樣品是級外，其 餘樣品均為防焰 1 級。 仔細比較常態樣品與加速老化試驗之碳化面積，可以看出一些差 2. 異，常態樣品之平均碳化面積為 8.570cm ，而經熱、溼度、UV 加速老 化及溪頭室內實際老化樣品的平均碳化面積則介於 9.619∼10.808cm. 2. 之間，略高於常態樣品之碳化面積，顯示經加速老化處理的樣品，防 焰性能略為減退，但未嚴重衰退至防焰二級或級外。而放置於標準實 2. 驗室實際老化的樣品平均碳化面積為 7.150cm ，事實上此樣品與常態 樣品放置的時間與條件是類似的，因此可預期其碳化面積小於加速老 2. 化樣品。另外放置於溪頭室內實際老化樣品平均碳化面積 9.619cm ， 略高於常態，顯示溪頭高溼度環境對防焰性亦有影響，只是影響性不 若加速老化試驗大，因為實際老化時間只有 3 個月。 值得一提的是 UV 加速老化試驗，400、800、1200 小時各有一片樣 品屬極外，其餘則為防焰 1 級。前面已提過，UV 加速老化試驗，有一 半時間 UV off，造成試驗腔體內水氣冷凝於布幕上並順勢流下，造成 布幕嚴重褪色，防焰處理劑亦被水溶解而帶至布幕下方，由布幕的外 觀可明顯看出，每塊布幕最上面部份褪色最嚴重，然後嚴重程度愈下 方愈小。防焰試驗中不合格的 3 塊樣品，恰巧起燃點都在布幕上方， 亦即老化最嚴重的部位，因此餘焰時間及碳化面積均不合格；相反的， 其餘 UV 加速老化樣品，起燃點是在布幕下方老化較不嚴重處（防焰處 理劑累積處），因此可有效通過防焰 1 級。 由上述結果知道，經 UV 照射及水淋灑的布幕，防焰性能嚴重衰退， 有可能防焰處理劑受 UV 照射而光裂解，在水淋灑之後，溶解流失；亦 有可能此類含磷的防焰處理劑易溶於水面而流失，UV 的照射對布幕的 27.
(28) E:\04\建研所\ar_w0000. 褪色有影響，但對防焰性影響不大。 經水洗滌後之布幕樣品，樣品並無褪色現象，但布幕防焰性大幅 2. 衰退，平均碳化面積大於 200cm ，此結果證明 UV 的照射與布幕的褪色 關係密切，但對防焰性有關鍵性影響的是水的直接淋灑。. 28.
(29) E:\04\建研所\ar_w0000. 29.
(30) E:\04\建研所\ar_w0000. 四、影響建材防火耐久性之關鍵因素及可能反應機制 由白色阻燃塗料測試的結果知道，UV、熱及溼加速老化對其防火耐 久性均有影響，其餘焰時間由 24 秒增加至 60∼76 秒之間。由其發泡程 度及木板背面燃燒的程度來判斷，熱加速老化的樣品熱裂解程度最嚴 重，UV 加速老化次之，溼加速老化較小，顯示熱加速老化對此類阻燃 塗料防火耐久性的影響較大，可能是因為阻燃劑因熱提前產生裂解，可 惜的是白色塗料老化前後的 TGA 分析並無大差異，化學組成的變化，亦 因配方複雜，分析不易，而缺乏明確結論。另外，APP 磷酸銨類阻燃劑 易溶解於水，因此經雨水沖洗過的樣品（溪頭室外老化）有嚴重剝離， 阻燃性能嚴重衰退之現象。 透明阻燃塗料部份，大多數樣品未有效發泡，因此無法比較其結 果。但由溪頭室外樣品防火測試的結果知道，此類亦屬 APP 磷酸銨的阻 燃劑，阻燃性能亦因雨水直接沖洗而嚴重衰退，由常態樣品耐燃三級衰 退至級外。 防焰合板的結果顯示其防焰性能亦因 UV、熱及溼加速老化而衰退， 其碳化長度由常態樣品的 5.4cm 增長至 6.4∼7.0cm。化性分析結果知 道，其防焰處理劑屬 Boric Acid 類化合物，極易溶於水，因此經冷凝水 氣及雨水直接淋灑的樣品，防焰性衰退最嚴重。 防焰布幕的結果與防焰合板類似，溼氣冷凝造成的水流或雨水直接 淋灑對布幕的防焰耐久性有關鍵之影響。. 五、加速老化與實際老化關聯性之推估 白色膨脹型塗料經 UV(60℃, UV400 1200 小時)、熱(70℃)、溼加 速老化(70℃, 95%RH)樣品及溪頭室內實際老化樣品(13℃, 90%RH)的 平均餘焰時間約 60∼75 秒，標準實驗室進行實驗老化的樣品的平均餘 焰時間約 37 秒，常態樣品為 24 秒。故溪頭室內實際老化與三種加速 30.
(31) E:\04\建研所\ar_w0000. 老化條件均造成樣品防火性嚴重衰退，程度相近。由於熱老化與溪頭室 內實際老化的老化因素分別只有溫度與溼度，顯示溼度和溫度是老化的 主要因素。 防焰合板常態樣品平均碳化長度為 5.4cm，標準實驗室實際老化樣 品(23℃, 50%RH)平均碳化長度約 5.8cm，溪頭室內、外實際老化樣品 (13℃, 90%RH)平均碳化長度約各為 6.1cm 及 7.3cm。至於加速老化樣 品，平均碳化長度分別為 UV 老化(60℃, UV400 1200 小時)6.3cm、熱 老化(70℃)6.5cm，溼度老化(70℃, 95%RH)6.6cm。熱老化樣品與溼度 老化樣品的平均碳化長度沒有改變，顯示溼度對防焰合板防焰性之影 響不大。溼度老化樣品的碳化長度大於溪頭室內老化樣品，由於兩者 溼度相近，故溫度可能是防火性降低的主要老化因素。溪頭室外實際 老化樣品之碳化長度最高，可能是室外雨水沖刷造成。 防焰布幕三種加速老化與溪頭室內、外實際老化結果比較，碳化面 2. 積均接近 9.619 10.808 cm ，且大於標準實驗室實際老化之樣品(7.150 2. cm )。由於熱老化與溪頭室內實際老化的老化因素分別只有溫度與溼 度，顯示溼度和溫度是老化的主要因素。. 肆、 結論與建議 一、此計畫所採用的 2 種膨脹型阻燃塗料之阻燃劑均屬磷酸銨類化合 物，UV、熱及溼度等三種環境因子對其阻燃性均有影響，但最顯 著的影響當屬經溼氣冷凝水流或雨水直接沖洗之樣品，其阻燃性 衰退最嚴重。 二、透明阻燃塗料因前後二次製樣保護層塗刷條件不一，造成部份樣 品發泡，部份未發泡，此結果顯示製樣條件對防火測試之影響頗 大，日後類似的試驗當求製樣條件的一致性，以確保測試結果的 準確性。 31.
(32) E:\04\建研所\ar_w0000. 老化條件均造成樣品防火性嚴重衰退，程度相近。由於熱老化與溪頭室 內實際老化的老化因素分別只有溫度與溼度，顯示溼度和溫度是老化的 主要因素。 防焰合板常態樣品平均碳化長度為 5.4cm，標準實驗室實際老化樣 品(23℃, 50%RH)平均碳化長度約 5.8cm，溪頭室內、外實際老化樣品 (13℃, 90%RH)平均碳化長度約各為 6.1cm 及 7.3cm。至於加速老化樣 品，平均碳化長度分別為 UV 老化(60℃, UV400 1200 小時)6.3cm、熱 老化(70℃)6.5cm，溼度老化(70℃, 95%RH)6.6cm。熱老化樣品與溼度 老化樣品的平均碳化長度沒有改變，顯示溼度對防焰合板防焰性之影 響不大。溼度老化樣品的碳化長度大於溪頭室內老化樣品，由於兩者 溼度相近，故溫度可能是防火性降低的主要老化因素。溪頭室外實際 老化樣品之碳化長度最高，可能是室外雨水沖刷造成。 防焰布幕三種加速老化與溪頭室內、外實際老化結果比較，碳化面 2. 積均接近 9.619 10.808 cm ，且大於標準實驗室實際老化之樣品(7.150 2. cm )。由於熱老化與溪頭室內實際老化的老化因素分別只有溫度與溼 度，顯示溼度和溫度是老化的主要因素。. 肆、 結論與建議 一、此計畫所採用的 2 種膨脹型阻燃塗料之阻燃劑均屬磷酸銨類化合 物，UV、熱及溼度等三種環境因子對其阻燃性均有影響，但最顯 著的影響當屬經溼氣冷凝水流或雨水直接沖洗之樣品，其阻燃性 衰退最嚴重。 二、透明阻燃塗料因前後二次製樣保護層塗刷條件不一，造成部份樣 品發泡，部份未發泡，此結果顯示製樣條件對防火測試之影響頗 大，日後類似的試驗當求製樣條件的一致性，以確保測試結果的 準確性。 31.
(33) E:\04\建研所\ar_w0000. 三、防焰布幕防焰處理劑屬含磷化合物，易溶解於水，因此空氣中溼 氣冷凝所造成的水流或雨水的洗滌對其防焰耐久性有關鍵性的影 響因素與防焰布幕類似。 四、防火耐久性評估研究重要的目的之一是在瞭解各類防火建材使用 年限，供相關法規訂定之參考，本研究應是此類研究的一個開端， 而實驗結果確實證實老化對防火耐久性有關鍵性的影響。惟影響 防火耐久性研究的因素複雜，諸如建材種類與組成、製樣方法、 老化環境條件…等，若欲獲得更完整可靠的結果，建議長期有系 統的的進行研究調查。. 伍、 參考文獻 1.ASTM G53-84：Standard Practice for Operating Light-and Water-Exposure Apparatus (Fluorescent UV-Condensation Type)for Exposure of Nonmetallic Materials 2.ASTM D573-88：Standard Test Method for Rubber-Deterioration in an Air Oven 3.ASTM D618-61：Standard Methods of Conditioning Plastics and Electrical Insulating Materials for Testing 4.CNS 6532 A3113. 建築物室內裝飾材料之耐燃性檢驗法. 5.CNS 8736 O2049. 防焰合板防焰性試驗法. 6.CNS 10285 L3196. 纖維製品燃燒性檢驗法. 7.內政部建築研究所籌備處編印，1995，「建築物室內裝修(飾)防火 材料一般手冊」。 32.
(34) E:\04\建研所\ar_w0000. 三、防焰布幕防焰處理劑屬含磷化合物，易溶解於水，因此空氣中溼 氣冷凝所造成的水流或雨水的洗滌對其防焰耐久性有關鍵性的影 響因素與防焰布幕類似。 四、防火耐久性評估研究重要的目的之一是在瞭解各類防火建材使用 年限，供相關法規訂定之參考，本研究應是此類研究的一個開端， 而實驗結果確實證實老化對防火耐久性有關鍵性的影響。惟影響 防火耐久性研究的因素複雜，諸如建材種類與組成、製樣方法、 老化環境條件…等，若欲獲得更完整可靠的結果，建議長期有系 統的的進行研究調查。. 伍、 參考文獻 1.ASTM G53-84：Standard Practice for Operating Light-and Water-Exposure Apparatus (Fluorescent UV-Condensation Type)for Exposure of Nonmetallic Materials 2.ASTM D573-88：Standard Test Method for Rubber-Deterioration in an Air Oven 3.ASTM D618-61：Standard Methods of Conditioning Plastics and Electrical Insulating Materials for Testing 4.CNS 6532 A3113. 建築物室內裝飾材料之耐燃性檢驗法. 5.CNS 8736 O2049. 防焰合板防焰性試驗法. 6.CNS 10285 L3196. 纖維製品燃燒性檢驗法. 7.內政部建築研究所籌備處編印，1995，「建築物室內裝修(飾)防火 材料一般手冊」。 32.
(35) E:\04\建研所\ar_w0000. 8.黎孝芹，1995，「防火塗料的發展及運用簡介」，空間出版室內設 計特刊貳號，第 118∼125 頁。 9.工研院化工所，1995，「防火塗料技術研討會」。 10.Technical Reports from The Atlas Family of Companies，1991， 「Correlation of Outdoor and Laboratory Accelerated Weathering Tests At Currently Used and Higher Irradiance Level-Part Ⅰ&Ⅱ」。 11.經濟部中央標準局、財團法人台灣營建研究中心，1991，「建築材 料耐久性標準化調查研究報告」一∼三冊。 12.經濟部中央標準局、財團法人台灣營建研究中心，1994，「建築材 料耐久性標準化調查研究計畫期末報告」四∼六冊。 13.經濟部中央標準局、財團法人台灣營建研究中心，1996，「台灣地 區建築材料耐久性暨標準化研討會」論文集。. 陸、 附件 一、 建材老化前後化性與物性分析圖（圖一∼圖三十二） 二、 防火性能檢驗後樣品照片（圖三十三∼圖五十七） 三、 加速老化及防火性能檢驗標準方法影本. 33.
(36) E:\04\建研所\ar_w0000. 8.黎孝芹，1995，「防火塗料的發展及運用簡介」，空間出版室內設 計特刊貳號，第 118∼125 頁。 9.工研院化工所，1995，「防火塗料技術研討會」。 10.Technical Reports from The Atlas Family of Companies，1991， 「Correlation of Outdoor and Laboratory Accelerated Weathering Tests At Currently Used and Higher Irradiance Level-Part Ⅰ&Ⅱ」。 11.經濟部中央標準局、財團法人台灣營建研究中心，1991，「建築材 料耐久性標準化調查研究報告」一∼三冊。 12.經濟部中央標準局、財團法人台灣營建研究中心，1994，「建築材 料耐久性標準化調查研究計畫期末報告」四∼六冊。 13.經濟部中央標準局、財團法人台灣營建研究中心，1996，「台灣地 區建築材料耐久性暨標準化研討會」論文集。. 陸、 附件 一、 建材老化前後化性與物性分析圖（圖一∼圖三十二） 二、 防火性能檢驗後樣品照片（圖三十三∼圖五十七） 三、 加速老化及防火性能檢驗標準方法影本. 33.
(37) 附件一、建材老化前後化性與物性分析圖.
(38) E:\04\建研所\ar_w0000. 附件二、防火性能檢驗後樣品照片. 35.
(39) E:\04\建研所\ar_w0000. 附件三、加速老化及防火性能檢驗標準方法影本. 36.
(40) E:\04\建研所\ar_w0000. 圖三十三. 白色阻燃塗料阻燃性試驗後照片 (UV 加速老化，P01-UV-01∼09). 圖三十四. 白色阻燃塗料阻燃性試驗後照片 (熱加速老化，P01-HE-01∼09). 37.
(41) E:\04\建研所\ar_w0000. 圖一. 圖二. 圖三. 圖九. 圖十. 圖十一. 圖十五. 圖十六. 圖四. 圖五. 圖十二 圖十七. 圖六 圖十三. 圖十八. 圖七. 圖八. 圖十四 圖十九. 圖廿. 圖二十一 圖二十二 圖二十三 圖二十四 圖二十五 圖二十六 圖二十七 圖二十八 圖二十九 圖三十 圖三十一 圖三十二 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 48 64 71 72 81 82. 33 49 65 73 83. 34 50 66 74 84. 35 51 67 75 85. 36 52 68 76 86. 37 53 69 77 87. 38 54 70 78 88. 39 40 41 42 43 44 45 46 47 55 56 57 58 59 60 61 62 63 79 80 89 90. 38.
(42)
Outline
相關文件
It is important to use a variety of text types, including information texts, with content-area links, as reading materials, to increase students’ exposure to texts that they
A conical flask containing oil and water A sectional diagram of the set-up Examples of drawing experimental apparatus.. Apparatus
香港歷史 建築的特 色 歷史建築
「 「小學中國語文評估系列 小學中國語文評估系列 小學中國語文評估系列 小學中國語文評估系列： ： ：課堂追問 ： 課堂追問 課堂追問 課堂追問」 」 」 」研討會
Partisan Orientation and Selective Exposure during Taiwan’s 2008 Presidential
This study discussed the pipelines of different materials, such as PVC pipes and steel pipes, with different water contents in different depths of standard sand (Ottawa sand), and
℃黏度試驗方法(草案)」兩種試驗方法進行，其中的回收法與美國 ASTM D5404-03 (Standard Practice for Recovery of Asphalt from Solution Using the
Standard Specification C136-96a,“ Standard Test Method for Sieve Analysis of Fine and Coarse Aggregates”,Annual Book of ASTM Standards, Volume 04.02,
