以Tracepro輔助科學研究的視覺化

國 立 交 通 大 學

理學院科技與數位學習學程

碩 士 論 文

以Tracepro輔助科學研究的視覺化

Visualization of scientific investigation with Tracepro

研 究 生：方長壽

指導教授：陳永富 教授

以 Tracepro 輔助科學研究的視覺化

Visualization of scientific investigation with Tracepro

研 究 生：方長壽 Student：Chang-Shou Fang 指導教授：陳永富 Advisor：Yung-Fu Chen 國 立 交 通 大 學 理學院科技與數位學習學程 碩 士 論 文 A Thesis

Submitted to Degree Program of E-Learning College of Science

National Chiao Tung University in partial Fulfillment of the Requirements

for the Degree of Master

in

Degree Program of E-Learning June 2012

Hsinchu, Taiwan, Republic of China

i 以 Tracepro 輔助科學研究的視覺化 研究生：方長壽 指導教授：陳永富 教授

國立交通大學理學院碩士在職專班

科技與數位學習組

摘要 我們使用光學模擬軟體-Tracepro，對光學元件、LCD 導光板以及不 同形狀光導管做光學特性的模擬。光通過各種透鏡之後可以從光跡圖和 輻照圖，清楚看出光線會聚、發散或形成空心光束的樣貌。LED 光源進 入導光板之後，產生的 hot spot 現象，由模擬的結果顯示出：在導光板 入光側製作 V 型和 U 型微結構，可以降低 hot spot 的影響；V 型結構在 特定頂角範圍中仍有強度分佈不均勻的問題，而 U 型結構則無此問題存 在。將雷射光打入不同形狀光導管的模擬中，可以看到不同(p,q)圖形產 生，而藉由軟體的幫助，在光導管內部產生的圖形也可以清楚地呈現出 來。

ii

Visualization of scientific investigation with Tracepro

student：Chang-Shou Fang Advisors：Dr. Yung-Fu Chen

Department of Science

National Chiao Tung University

ABSTRACT

We simulated the propagation of light passing through lenses,light guide plate and light pipe with optical simuation software Tracepro. The proporties of lenses can be observed with light tracing graphs and irradiation plots. We can reduce the effect of hot-spot in light guide plate by using

micro structures of V-shape or U-shape. It is more effective to increase the uniformity of light guide plate by using structures of U-shape with intervals. The irradiation plots which shows graphs of specific (p,q) mode inside

several shape of light pipes are observed with Tracepro.It is not easy to observe the graphs inside light pipes with experiments. However, we can easily do it with Tracepro.

iii 誌 謝 本論文的完成，最先要感謝的是我的指導教授：陳永富老師。老師 在學術上的指導讓我看見學者專業的風範；而老師的人生智慧累積也令 我印象深刻，間接得到不少的啟發。也要感謝直接帶領我的梁興弛學長、 江柏毅學長以及林毓捷學姐，你們的大力相助讓我能解決研究上面臨多 次的難題。還有實驗室的學長、學姐們，假如沒有你們，我的論文大概 很難順利完成，感謝你們！

iv 目 錄 中文摘要 ... i 英文摘要 ... ii 誌謝 ... iii 目錄 ... iv 第一章 簡介 ... 1 1.1 研究動機與目的 ... 1 1.2 論文組織 ... 2 第二章 幾何光學與光線追跡 ... 4 2.1 波動光學與幾何光學 ... 4 2.2 光線追跡 ... 7 2.3 光線追跡模擬軟體介紹-tracepro ... 8 第三章 透鏡組設計 ... 14 3.1 光學元件介紹 ... 14 3.1.1 光通過凸透鏡、凹透鏡 ... 14 3.1.2 光通過 axicon ... 18 3.1.3 光通過柱面鏡 ... 20 3.2 透鏡組合 ... 22 3.3 光耦合進光纖 ... 24 第四章 導光板設計與研究 ... 29 4.1 液晶顯示器 ... 29 4.2 背光模組 ... 30 4.3 導光板模型設置 ... 35 4.4 導光板入光側光學特性模擬結果與討論 ... 38 第五章 光導管與古典彈子球台軌跡 ... 48 5.1 彈子球台軌跡 ... 48 5.2 圓形光導管 ... 50 5.3 六角柱形光導管 ... 65 5.4 D 形光導管 ... 67 5.5 結論 ... 74 第六章 結論與未來展望 ... 75 參考文獻 ... 76

v 圖表目錄 圖 2-1 反射現象 ... 6 圖 2-2 折射現象 ... 6 圖 2-3 雙狹縫實驗示意圖 ... 6 圖 2-4 光線追跡示意圖 ... 7 圖 2-5 tracepro 軟體使用畫面 ... 8 圖 2-6 tracepro 建立物件模型 ... 9 圖 2-7 tracepro 設定模型材質 ... 9 圖 2-8 tracepro 設定表面光源 ... 10 圖 2-9 tracepro 設定格點光源 ... 11 圖 2-10 tracepro 輻照度圖 ... 12 圖 2-11 tracepro 坎德拉圖 ... 13 圖 3-1 凸透鏡和凹透鏡 ... 15 圖 3-2 凸透鏡設置 ... 15 圖 3-3 凸透鏡模擬光跡圖 ... 16 圖 3-4 凸透鏡模擬不同 z 位置輻照度圖 ... 16 圖 3-5 凹透鏡設置 ... 17 圖 3-6 凹透鏡模擬光跡圖 ... 17 圖 3-7 凹透鏡模擬不同 z 位置輻照度圖 ... 18 圖 3-8 axicon 設置 ... 19 圖 3-9 axicon 模擬光跡圖 ... 19 圖 3-10 axicon 模擬不同 z 位置輻照度圖 ... 19 圖 3-11 平凸柱面鏡設置 ... 20 圖 3-12 柱面鏡模擬光跡圖 ... 21 圖 3-13 柱面鏡模擬不同 z 位置輻照度圖 ... 21 圖 3-14 變焦透鏡組 ... 23 圖 3-15 透鏡組設置和光跡圖 ... 23 圖 3-16 焦點附近光斑大小 ... 24 圖 3-17 全反射示意圖 ... 25 圖 3-18 光纖結構 ... 26 圖 3-19 透鏡數值孔徑 ... 27 圖 3-20 光耦合光跡圖 ... 28 圖 3-21 焦點光斑大小 ... 28 圖 4-1 液晶顯示器工作原理 ... 30

vi 圖 4-2 背光模組示意圖 ... 31 圖 4-3 直下式和側光式背光模組 ... 31 圖 4-4 導光板原理(1) ... 32 圖 4-5 導光板原理(2) ... 32 圖 4-6 三角暗區 ... 34 圖 4-7 三角暗區形成原因 ... 34 圖 4-8 縮小三角暗區方式 ... 34 圖 4-9 導光板入光側微結構 ... 35 圖 4-10 基本模型設置 ... 36 圖 4-11 觀測面設置 ... 36 圖 4-12 導光板邊界條件設定 ... 37 圖 4-13 導光板物理量定義 ... 38 圖 4-14 無微結構坎德拉圖和光跡圖 ... 39 圖 4-15 無微結構時理論分析 ... 39 圖 4-16 V 型結構(頂角 30°)坎德拉圖和光跡圖 ... 40 圖 4-17 V 型結構(頂角 30°)強度減弱分析 ... 40 圖 4-18 V 型結構(頂角 60°)坎德拉圖和光跡圖 ... 41 圖 4-19 V 型結構(頂角 60°)強度減弱分析 ... 41 圖 4-20 V 型結構(頂角 90°)坎德拉圖和光跡圖 ... 42 圖 4-21 V 型結構(頂角 90°)強度減弱分析 ... 42 圖 4-22 V 型結構(頂角 120°)坎德拉圖和光跡圖 ... 43 圖 4-23 V 型結構(頂角 120°)強度減弱分析 ... 43 圖 4-24 U 型結構(S=0mm)坎德拉圖和光跡圖 ... 44 圖 4-25 U 型結構(S=0mm)光跡分析 ... 44 圖 4-26 U 型結構(S=0.2mm=1 倍圓柱直徑)坎德拉圖和光跡圖 ... 45 圖 4-27 U 型結構(S=0.2mm=1 倍圓柱直徑)光跡分析 ... 45 圖 4-28 U 型結構(S=0.4mm=2 倍圓柱直徑)坎德拉圖和光跡圖 ... 46 圖 4-29 U 型結構(S=0.4mm=2 倍圓柱直徑)光跡分析 ... 46 圖 5-1 方形邊界彈子球軌跡 ... 49 圖 5-2 (p,q)比值為有理數的二維方形彈子球台軌跡 ... 49 圖 5-3 (p,q)比值為有理數的圓形彈子球台軌跡 ... 50 圖 5-4 圓形光導管 ... 51 圖 5-5 格點光源設置 ... 51 圖 5-6 (3,1)圖形理論推導 ... 52

vii 圖 5-7 (3,1)圖形理論計算 ... 53 圖 5-8 (3,1)模擬結果-光束半徑 1μm-發散角 4°-入射角 30° ... 54 圖 5-9 (3,1)-改變光束半徑-發散角 4°-入射角 30° ... 55 圖 5-10 (3,1)-改變發散角-光束半徑 1μm-入射角 30° ... 56 圖 5-11 (5,2)-改變發散角-光束半徑 1μm-入射角 30° ... 57 圖 5-12 (5,2)-改變光束半徑-發散角 4°-入射角 20° ... 58 圖 5-13 (5,2)-改變光束半徑-發散角 3°-入射角 20° ... 58 圖 5-14 (5,2)-改變光束半徑-發散角 3°-入射角 30° ... 59 圖 5-15 (7,3)-改變光束半徑-發散角 4°-入射角 20° ... 60 圖 5-16 (7,3)-改變光束半徑-發散角 3°-入射角 20° ... 60 圖 5-17 (7,3)-改變光束半徑-發散角 3°-入射角 30° ... 61 圖 5-18 (8,3)-改變光束半徑-發散角 4°-入射角 20° ... 62 圖 5-19 (8,3)-改變光束半徑-發散角 3°-入射角 20° ... 62 圖 5-20 (8,3)-改變光束半徑-發散角 3°-入射角 30° ... 63 圖 5-21 高(p,q)模擬圖 ... 64 圖 5-22 六角柱形光導管模擬結果 ... 66 圖 5-23 六角柱形光導管光束不發散 ... 66 圖 5-24 D 形光導管設置圖 ... 67 圖 5-25 D 形光導管(3,1)模擬結果(1) ... 69 圖 5-26 D 形光導管(3,1)模擬結果(2) ... 69 圖 5-27 D 形光導管(4,1)模擬結果... 69 圖 5-28 D 形光導管(5,2)模擬結果... 70 圖 5-29 D 形光導管(7,3)模擬結果... 70 圖 5-30 D 形光導管(8,3)模擬結果... 70 圖 5-31 D 形光導管隨機入射位置模擬結果 ... 71 圖 5-32 D 形光導管(4,1)不同 d 值時模擬圖(1) ... 72 圖 5-33 D 形光導管(4,1)不同 d 值時模擬圖(2) ... 72 圖 5-34 D 形光導管(6,1)不同 d 值時模擬圖 ... 73 圖 5-35 D 形光導管(8,1)不同 d 值時模擬圖 ... 73

1

第 一 章 簡介

1.1 研 究 動 機 與 目 的

液 晶 顯 示 器 (LCD)在 生 活 上 ， 普 及 程 度 愈 來 愈 高 ， 不 管 是 手 機、數 位 相 機 或 是 電 腦、電 視 螢 幕，都 可 以 看 到 LCD 的 身 影。而 LCD 輕 薄 的 特 性 也 讓 人 對 於 它 的 設 計 原 理 產 生 好 奇。在 初 步 查 閱 相 關 資 料 之 後 ， 發 現 若 要 使 用 實 物 來 研 究 ， 困 難 度 很 高 ， 不 僅 會 曠 日 費 時 並 且 所 費 不 貲 ， 所 以 使 用 光 學 模 擬 軟 體 作 為 研 究 工 具 顯 然 是 必 要 而 且 方 便 的 選 擇 。 利 用 光 學 模 擬 軟 體 不 僅 可 以 有 效 降 低 相 關 設 計 期 間 的 時 間 成 本 ， 也 可 以 設 計 出 最 佳 化 的 狀 態 ， 之 後 再 使 用 實 物 做 為 驗 証 ， 避 免 使 用 太 多 的 實 物 造 成 不 必 要 的 浪 費 。 本 研 究 使 用 光 學 模 擬 軟 體 tracepro， 針 對 光 學 透 鏡 、 液 晶 顯 示 器 背 光 模 組 中 的 導 光 板 以 及 光 導 管 (光 纖 )做 一 系 列 光 學 特 性 的 模 擬 ， 利 用 模 擬 的 結 果 呈 現 出 光 線 的 軌 跡 以 及 相 對 應 的 數 據 分 析 (如 輻 照 度 圖 、 坎 德 拉 圖 )。 在 光 學 透 鏡 元 件 部 分 ， 可 以 將 不 容 易 看 出 線 條 的 光 線 具 體 視 覺 化 ， 並 藉 由 數 據 的 分 析 ， 可 以 看 到 球 面 透 鏡 會 聚 光 線 後 所 產 生 的 光 斑 圖 樣 。 要 使 雷 射 光 光 源 在 使 用 上 更 為 方 便 ， 必 須 將 光 耦 合 進 入 光 纖，藉 由 光 纖 將 光 傳 送 到 遠 處，這 在 實 務 上 非 常 重 要 (例 ： 光 纖 通 訊 )，研 究 中 也 將 利 用 tracepro 對 光 耦 合 進 入 光 纖 的 狀 況 做 模 擬 。

2 LCD 的 邊 框 在 理 論 上 應 該 可 以 縮 到 極 小，而 實 際 上 看 到 的 顯 示 器 ， 不 管 是 液 晶 電 視 或 是 電 腦 螢 幕 ， 邊 框 都 有 一 定 的 大 小 。 依 照 理 論，邊 框 裡 除 了 必 要 的 線 路 之 外，還 有 一 個 重 要 因 素 存 在 -hot spot 現 象 ， 這 導 致 了 邊 框 的 大 小 有 一 定 的 限 制 。 本 文 也 針 對 此 現 象 ， 希 望 可 以 利 用 模 擬 軟 體 來 有 效 解 決 hot spot 的 問 題 。 當 光 在 光 導 管 內 部 傳 遞 時 ， 光 束 會 發 散 因 而 在 光 導 管 的 出 光 面 上 出 現 特 殊 圖 案 ， 藉 由 軟 體 模 擬 此 現 象 ， 可 以 重 現 在 出 光 面 上 形 成 的 圖 案 並 且 讓 實 際 實 驗 當 中 無 法 觀 測 到 的 光 導 管 內 部 圖 案 呈 現 出 來 。 最 後 將 更 換 不 同 形 狀 的 光 導 管 ， 並 比 較 結 果 的 差 異 。

1.2 論 文 組 織

本 研 究 在 第 二 章 說 明 幾 何 光 學 和 波 動 光 學 內 容 ， 並 針 對 光 線 追 跡 的 概 念 以 及 光 學 模 擬 軟 體 tracepro 做 簡 介 。 在 第 三 章 介 紹 並 模 擬 光 通 過 下 列 光 學 元 件：凸 透 鏡、凹 透 鏡 、 柱 面 鏡 和 axicon。 再 將 數 個 基 本 透 鏡 元 件 組 合 成 一 組 具 有 變 焦 特 性 的 透 鏡 組 合 ， 利 用 tracepro 對 其 做 模 擬 測 試 。 最 後 將 利 用 光 學 元 件 模 擬 將 光 耦 合 進 光 纖 (即 光 導 管 )時 的 狀 況 。 第 四 章 將 簡 介 液 晶 顯 示 器 的 原 理，並 針 對 其 中 重 要 零 組 件 (背 光 板 )的 入 光 側 光 學 特 性 做 光 學 模 擬 和 分 析 ： 在 入 光 側 製 作 V 型 和 U 型 微 結 構 ， 測 試 hot spot 現 象 是 否 有 所 改 善 。 第 五 章 先 說 明 圓 形 彈 子 球 台 的 古 典 軌 跡 ， 之 後 模 擬 波 長

3

532nm 的 雷 射 光 耦 合 進 入 光 導 管 中 ， 在 光 導 管 不 同 長 度 位 置 的 截

面 上，可 以 觀 測 到 不 同 的 圖 案 生 成；並 針 對 其 他 截 面 形 狀 (六 角 形、 D 形 )的 光 導 管 做 類 似 的 模 擬 和 分 析 。

4

第 二 章 幾何 光 學 與光線 追 跡

本 研 究 使 用 光 學 模 擬 軟 體 做 為 研 究 工 具 ， 利 用 本 章 對 光 的 基 本 特 性 及 光 學 模 擬 軟 體 tracepro 做 介 紹 。 1704 年 牛 頓 提 出 光 是 由 粒 子 所 組 成，在 介 質 中 會 以 直 線 方 式 前 進 ， 直 到 碰 到 另 一 介 質 ， 光 的 前 進 方 向 才 有 所 改 變 。 而 光 在 空 間 中 的 軌 跡 會 有 特 定 的 幾 何 關 係 ， 依 照 光 的 粒 子 說 去 論 述 相 關 光 的 現 象 則 稱 為 幾 何 光 學 。 不 考 慮 光 的 波 動 性 時 ， 幾 何 光 學 提 供 一 個 快 速 、 有 效 的 方 式 去 解 決 光 的 傳 播 問 題 ； 在 設 計 光 學 元 件 時 ， 利 用 幾 何 光 學 中 的 幾 何 關 係 ， 可 以 快 速 描 繪 出 光 的 軌 跡 ， 使 得 後 續 的 分 析 處 理 變 得 更 方 便 (尤 其 搭 配 現 在 電 腦 的 運 算 能 力 )。

2.1 波 動 光 學 與 幾 何 光 學 [1]

幾 何 光 學 也 就 是 將 光 視 為 粒 子 ， 當 光 在 空 間 中 傳 遞 時 ， 會 以 直 線 的 方 式 前 進 ， 直 到 光 速 改 變 時 (一 般 為 碰 到 另 一 介 質 )， 光 的 前 進 方 向 會 隨 之 改 變 ， 而 發 生 反 射 現 象 或 折 射 現 象 ， 這 兩 個 現 象 是 驗 證 了 光 是 粒 子 性 的 最 佳 證 據 。 反 射 現 像 是 指 若 光 線 在 甲 介 質 中 前 進 ， 遇 到 和 另 一 介 質 的 交 界 面 時 ， 會 有 部 分 或 全 部 光 線 反 彈 回 甲 介 質 中 ， 如 圖 2-1 所 示 ， 此 現 象 稱 為 反 射 ； 光 線 在 反 射 時 會 遵 守 反 射 定 律 ， 反 射 定 律 一 般 描 述 如 下 ： 1.入 射 線 、 反 射 線 和 法 線 在 同 一 平 面 2.入 射 線 和 反 射 線 分 別 在 法 線 的 兩 側 3.入 射 角 ＝ 反 射 角

5 若 光 線 在 甲 介 質 中 前 進 ， 穿 過 和 乙 介 質 形 成 的 界 面 而 有 部 分 光 線 進 入 乙 介 質 ， 如 圖 2-2 所 示 ， 此 時 會 有 折 射 現 象 發 生 。 光 線 在 折 射 時 會 遵 守 折 射 定 律 ， 假 設 甲 介 質 的 折 射 率 ＝ n１， 乙 介 質 的 折 射 率 ＝ n２(n１< n２)。 介 質 折 射 率 n 為 光 在 真 空 中 的 光 速 和 光 在 介 質 中 光 速 的 比 值 ， 入 射 角 度 ＝θ１， 折 射 角 度 ＝θ２； 折 射 定 律 一 般 描 述 如 下 ： 1.入 射 線 、 反 射 線 和 法 線 在 同 一 平 面 2.入 射 線 和 反 射 線 分 別 在 法 線 的 兩 側 3.n１sinθ１＝ n２sinθ２ 以 上 利 用 直 線 和 角 度 的 相 關 關 係 來 描 述 光 線 在 前 進 時 遇 到 的 現 象 ， 屬 於 幾 何 光 學 的 範 圍 。 除 此 之 外 ， 光 也 具 有 波 的 特 性 ， 最 早 發 現 光 具 有 波 的 特 性 是 在 西 元 1801 年 ， Thomas Young 的 雙 狹 縫 實 驗 ， 圖 2-3 為 雙 狹 縫 干 涉 實 驗 示 意 圖 。 當 光 通 過 光 屏 A 上 的 單 狹 縫 ， 會 發 生 繞 射 現 象 (繞 射 現 象 可 視 為 光 線 可 以 到 達 幾 何 光 學 所 無 法 預 測 的 地 方 ， 此 為 波 的 特 性 之 一 )，使 得 到 達 光 屏 B 上 雙 狹 縫 的 光 為 相 同 phase 的 光。光 通 過 光 屏 B 上 雙 狹 縫 後，可 以 在 光 屏 C 上 觀 測 到 亮 條 紋、暗 條 紋 交 錯 的 現 象 ， 此 為 雙 狹 縫 干 涉 現 象 (干 涉 現 象 是 波 的 振 幅 相 加 或 相 減 所 造 成 ) 。 繞 射 現 象 和 干 涉 現 象 是 波 特 有 的 重 要 特 徵 ， 因 此 証 明 光 具 有 波 動 性 。

6

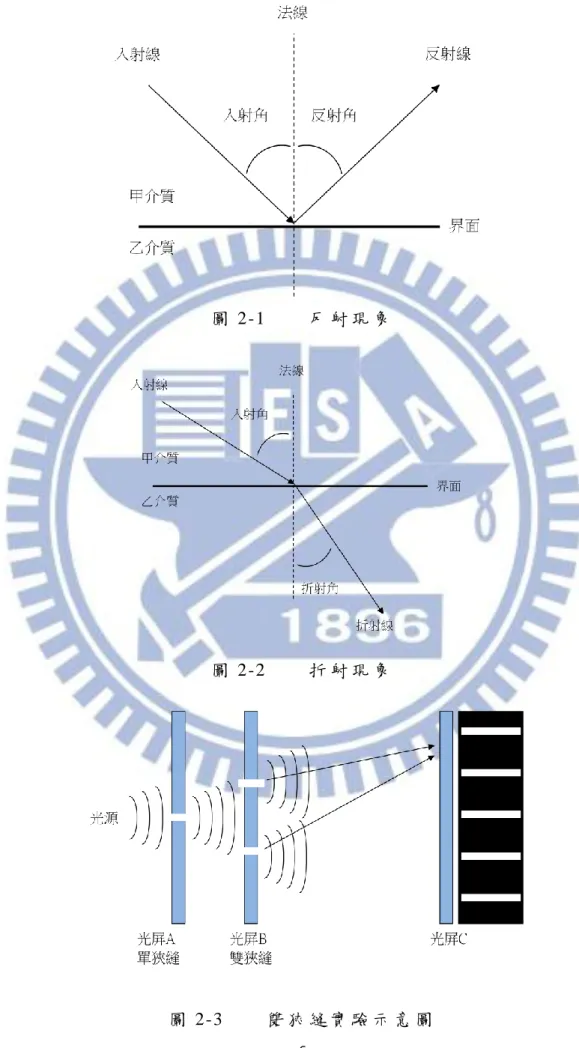

圖 2-1 反 射 現 象

圖 2-2 折 射 現 象

7

2.2 光 線 追 跡

將 光 視 為 光 線 ， 以 幾 何 光 學 的 方 式 ， 利 用 已 知 的 反 射 定 律 、 折 射 定 律 ， 計 算 出 光 線 的 軌 跡 ， 此 為 光 線 追 跡 的 方 法 。 如 圖 2-4， 平 行 光 線 通 過 一 凸 透 鏡 時 ， 因 折 射 定 律 而 偏 折 2 次 ， 在 透 鏡 後 方 會 聚 ， 每 條 光 線 獨 立 計 算 ， 得 到 如 圖 所 示 的 光 跡 圖 ， 從 光 跡 圖 可 以 看 到 每 條 光 線 的 軌 跡 ， 方 便 相 關 處 理 。 光 線 追 跡 的 複 雜 性 是 二 重 的。一 部 份 包 括 演 算 法 的 發 展，以 精 確 地 計 算 經 過 光 學 系 統 的 光 束 軌 跡 ， 另 一 部 份 則 包 括 被 追 蹤 的 光 束 如 何 去 指 明 (亦 即 定 出 其 規 格 )及 如 何 對 結 果 數 據 的 解 釋。[12] 現 在 的 電 腦 運 算 能 力 大 幅 提 升 ， 對 於 光 線 的 軌 跡 已 能 精 準 計 算 ， 如 圖 2-4 中 ， 每 條 光 線 通 過 凸 透 鏡 的 軌 跡 都 被 描 繪 出 來 ， 可 以 看 到 出 現 了 像 差 的 問 題 (光 線 沒 有 會 聚 在 一 個 點 上 )， 光 學 元 件 設 計 者 可 以 根 據 光 線 追 跡 的 結 果 做 適 當 的 修 正 。 圖 2-4 光 線 追 跡 示 意 圖

8

2.3 光 線 追 跡 模 擬 軟 體 介 紹 -tracepro

本 研 究 使 用 光 學 模 擬 軟 體 tracepro 做 為 研 究 工 具 ， 該 軟 體 以 其 功 能 強 大 、 準 確 可 靠 、 介 面 友 善 、 易 學 易 用 著 稱 [2] 。 圖 2-5 為 tracepro 軟 體 使 用 時 的 畫 面 ， 圖 中 左 側 是 測 試 模 型 上 某 個 平 面 的 輻 照 度 圖 (輻 照 度 定 義 為 單 位 面 積 上 單 位 時 間 內 光 的 入 射 能 量 強 度 )； 圖 中 的 右 側 是 某 個 模 型 光 線 追 跡 結 果 的 光 跡 圖 。 圖 2-5 tracepro 軟 體 使 用 畫 面 該 軟 體 在 操 作 上 較 少 使 用 指 令 ， 使 用 上 較 容 易 上 手 。 搭 配 蒙 地 卡 羅 的 統 計 採 樣 計 算 方 式 ， 使 其 光 線 追 跡 的 結 果 有 不 錯 的 可 靠 度 。 以 下 將 針 對 該 軟 體 在 本 研 究 中 相 關 的 操 作 及 畫 面 做 簡 單 介 紹 ： 1.建 立 物 件 模 型 (圖 2-6)： 在 檔 案 中，選 擇：插 入，下 拉 選 單 後，有 多 項 元 件 可 供 選 擇 ， 圖 中 以 幾 何 物 件 為 例，其 幾 何 物 件 有 如 圖 中 右 側 顯 示 的 方 塊 、 圓 柱 等 可 供 選 擇 。 在 建 立 物 件 模 型 時 ， 其 長 度 的 單 位 內 建 為

9

mm。 選 擇 建 立 好 的 物 件 後 ， 可 對 其 按 右 鍵 設 定 物 件 的 材 質 ， 如 圖 2-7。

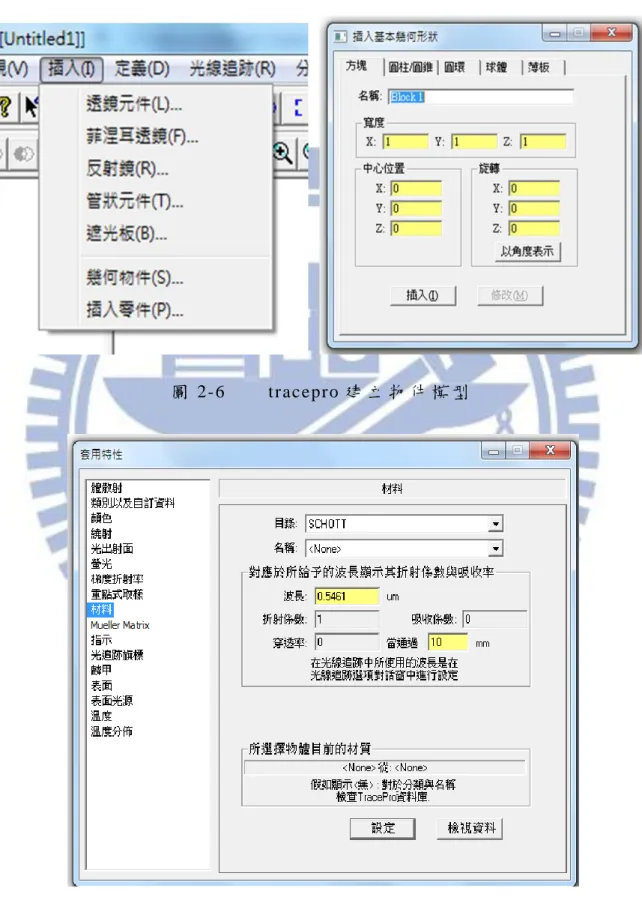

圖 2-6 tracepro 建 立 物 件 模 型

10 2.建 立 光 源 ： 有 二 種 建 立 光 源 的 方 式 ： 一 種 是 表 面 光 源 ， 另 一 種 是 格 點 光 源。表 面 光 源 設 定 方 式 如 圖 2-8，可 選 定 某 一 表 面，對 其 按 滑 鼠 右 鍵 ， 出 現 套 用 特 性 選 單 後 ， 選 擇 表 面 光 源 就 可 將 該 表 面 設 定 成 為 一 片 表 面 光 源 。 圖 2-8 tracepro 設 定 表 面 光 源 另 一 建 立 光 源 方 式 為 建 立 格 點 光 源 (grid source)， 如 圖 2-9， 在 模 型 主 畫 面 左 下 方 ， 選 擇 光 源 選 項 ， 之 後 在 其 上 方 出 現 的 grid source 滑 鼠 左 鍵 連 點 二 下 ， 出 現 右 方 選 單 後 ， 就 可 以 建 立 格 點 光 源 。

11 圖 2-9 tracepro 設 定 格 點 光 源 3.光 線 追 跡 和 分 析 ： 建 立 模 型 和 設 定 好 光 源 後 即 可 進 行 光 線 追 跡 ， 之 後 可 對 追 跡 後 的 光 線 進 行 分 析 ， 除 了 在 主 畫 面 中 可 看 到 光 跡 圖 ， 本 研 究 也 使 用 了 特 定 表 面 的 輻 照 度 圖 和 坎 德 拉 圖 (candela plot)做 為 分 析 比 較 之 用。圖 2-10 是 輻 照 圖。(輻 照 度 定 義 為 單 位 面 積 上 單 位 時 間 內 光 的 入 射 能 量 強 度 ； 坎 德 拉 定 義 為 單 位 立 體 角 的 光 通 量 )

12 圖 2-10 tracepro 輻 照 度 圖 圖 2-11 是 坎 德 拉 圖，橫 座 標 的 角 度 是 光 線 和 特 定 軸 線 (此 例 為 Y 軸 )的 夾 角 θ。 θ=90° ： 光 線 前 進 方 向 =X 軸 方 向 ； θ=0° ： 光 線 前 進 方 向 =Y 軸 方 向 ； θ=－ 90： 光 線 前 進 方 向 為 =－ X 軸 方 向 ；

13

14

第 三 章 透鏡 組 設 計

生 活 中 有 許 多 使 用 到 光 學 元 件 的 物 品 ， 如 近 (遠 )視 眼 鏡 、 老 花 眼 鏡 、 顯 微 鏡 、 望 遠 鏡 ， 乃 至 於 照 相 (攝 影 )機 鏡 頭 ， 都 使 用 了 一 個 到 數 個 光 學 元 件 。 而 最 常 見 也 最 基 本 的 光 學 元 件 ， 就 屬 凸 透 鏡 、 凹 透 鏡 ； 除 此 之 外 ， axicon 和 柱 面 鏡 有 其 特 殊 的 性 質 ， 也 會 在 本 章 對 其 做 介 紹 和 模 擬 特 性 。

3.1 光 學 元 件 介 紹

光 在 空 間 中 直 進 ， 進 到 另 一 介 質 時 ， 因 光 速 改 變 ， 發 生 折 射 現 象 。 當 二 個 介 質 的 交 界 面 呈 非 平 面 (假 設 為 球 面 )時 ， 光 線 的 軌 跡 便 會 出 會 聚 或 發 散 的 現 象。利 用 折 射 的 特 性 配 合 界 面 (透 鏡 表 面 ) 的 曲 率 便 可 設 計 出 讓 光 線 會 聚 或 發 散 的 透 鏡 。 製 作 透 鏡 的 材 料 一 般 為 玻 璃 或 塑 膠 ， 折 射 率 都 大 於 1； 將 透 鏡 表 面 製 作 成 球 面 屬 於 比 較 方 便 和 常 見 的 方 式 ， 本 章 使 用 的 透 鏡 均 設 定 為 球 面 透 鏡 。 3.1.1 光 通 過 凸 透 鏡 、 凹 透 鏡 若 透 鏡 的 中 央 部 分 比 較 厚 而 週 圍 部 分 比 較 薄 ， 此 類 透 鏡 稱 為 凸 透 鏡 ， 具 有 會 聚 光 線 的 效 果 ， 又 稱 為 會 聚 透 鏡 。 依 照 外 觀 ， 凸 透 鏡 又 分 為 雙 凸 透 鏡 、 平 凸 透 鏡 、 凹 凸 透 鏡 。 (圖 3-1) 若 透 鏡 的 中 央 部 分 比 較 薄 而 週 圍 部 分 比 較 厚 ， 此 類 透 鏡 稱 為 凹 透 鏡 ， 具 有 發 散 光 線 的 效 果 ， 又 稱 為 發 散 透 鏡 。 依 照 外 觀 ， 凹 透 鏡 又 分 為 雙 凹 透 鏡 、 平 凹 透 鏡 、 凸 凹 透 鏡 。 (圖 3-1) 在 tracepro 上 建 立 一 個 雙 凸 透 鏡 (半 孔 徑 10mm)， 兩 邊 球 面 半 徑 均 為 24mm，透 鏡 厚 度 為 6mm，材 質 設 定 為 SCHOTT 的 BK7(折 射 率 約 1.51)， 如 圖 3-2。

15

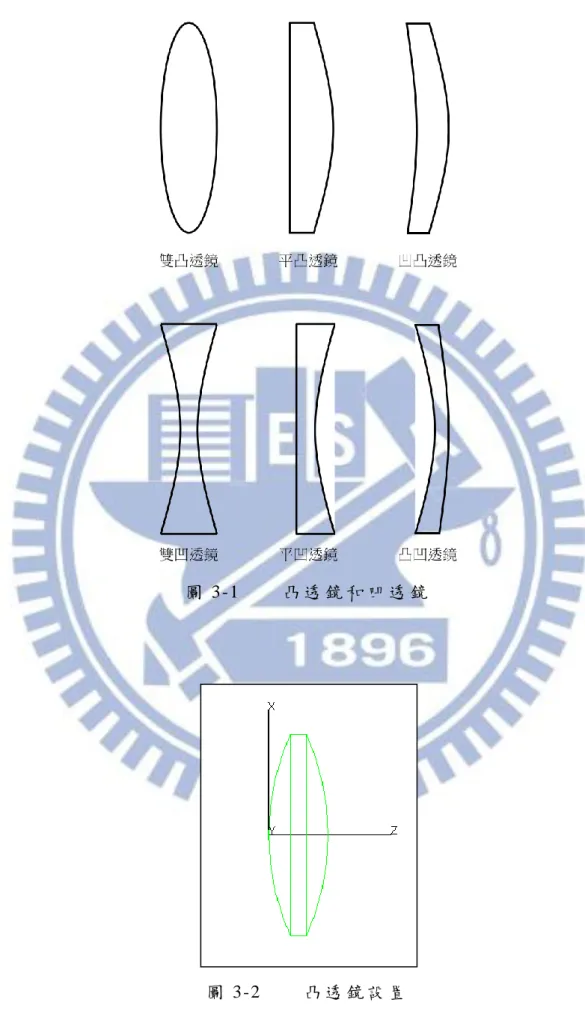

圖 3-1 凸 透 鏡 和 凹 透 鏡

16 在 透 鏡 左 側 (z＝ － 8mm)設 置 圓 形 格 點 光 源 ， 光 源 半 徑 2mm， 光 線 均 勻 分 佈 且 不 發 散 ， 光 線 數 量 約 為 2 萬 條 。 模 擬 結 果 的 光 跡 圖 如 圖 3-3， 可 以 看 到 平 行 光 束 通 過 凸 透 鏡 後 會 聚 在 焦 點 。 沿 z 軸 方 向 不 同 z 的 位 置 上 設 置 數 個 正 方 形 平 面 (邊 長 6mm)， 可 以 觀 測 到 光 通 過 不 同 z 位 置 時 的 光 強 度 (輻 照 圖 )，如 圖 3-4。由 圖 中 亦 可 看 出 平 行 光 束 通 過 凸 透 鏡 後 出 現 會 聚 的 現 象 。 圖 3-3 凸 透 鏡 模 擬 光 跡 圖 圖 3-4 凸 透 鏡 模 擬 不 同 z 位 置 輻 照 度 圖

17 另 在 tracepro 上 建 立 一 個 雙 凹 透 鏡 (半 孔 徑 10mm)， 兩 邊 球 面 半 徑 均 為 24mm， 透 鏡 厚 度 為 2mm， 材 質 設 定 為 SCHOTT 的 BK7(折 射 率 約 1.51)， 如 圖 3-5。 在 透 鏡 左 側 (z＝ － 8mm)設 置 圓 形 格 點 光 源 ， 光 源 半 徑 1mm， 光 線 均 勻 分 佈 且 不 發 散 ， 光 線 數 量 約 為 2 萬 條 。 模 擬 結 果 的 光 跡 圖 如 圖 3-6， 可 以 看 到 平 行 光 束 通 過 凹 透 鏡 後 呈 現 發 散 情 況 。 圖 3-5 凹 透 鏡 設 置 圖 3-6 凹 透 鏡 模 擬 光 跡 圖

18 沿 z 軸 方 向 不 同 z 的 位 置 上 設 置 數 個 正 方 形 平 面 (邊 長 10mm)， 可 以 觀 測 到 光 通 過 不 同 z 位 置 時 的 光 強 度 (輻 照 圖 )，如 圖 3-7。由 圖 中 亦 可 看 出 平 行 光 束 通 過 凹 透 鏡 後 出 現 發 散 的 現 象 。 圖 3-7 凹 透 鏡 模 擬 不 同 z 位 置 輻 照 度 圖 3.1.2 光 通 過 axicon axicon 在 外 觀 上 是 一 個 具 有 圓 錐 狀 的 透 鏡，當 光 線 通 過 axicon 時 會 有 特 殊 的 光 學 特 性 出 現 ， 以 下 將 利 用 tracepro 模 擬 axicon 的 特 性。在 tracepro 上 建 立 一 個 axicon(圖 3-8)，圓 錐 底 部 半 徑 5mm， 厚 度 1mm(頂 角 約 為 160°)， 材 質 設 定 為 SCHOTT 的 BK7(折 射 率 約 1.51)。 在 透 鏡 左 側 (z＝ － 8mm)設 置 圓 形 格 點 光 源，光 源 半 徑 0.2mm， 光 線 均 勻 分 佈 且 不 發 散 ， 光 線 數 量 約 為 2 萬 條 。 模 擬 結 果 的 光 跡 圖 如 圖 3-9， 可 以 看 到 平 行 光 束 通 過 axicon 後 有 會 聚 的 現 象 。 但 是 從 axicon 後 方 不 同 z 位 置 的 輻 照 度 圖 (圖 3-10， 每 個 圖 的 邊 長 10mm)看 出 ， 光 束 通 過 axicon， 在 焦 點 之 後 ， 其 實 是 變 成 環 狀 的 分 佈 ， 此 為 axicon 的 重 要 光 學 特 性 。

19

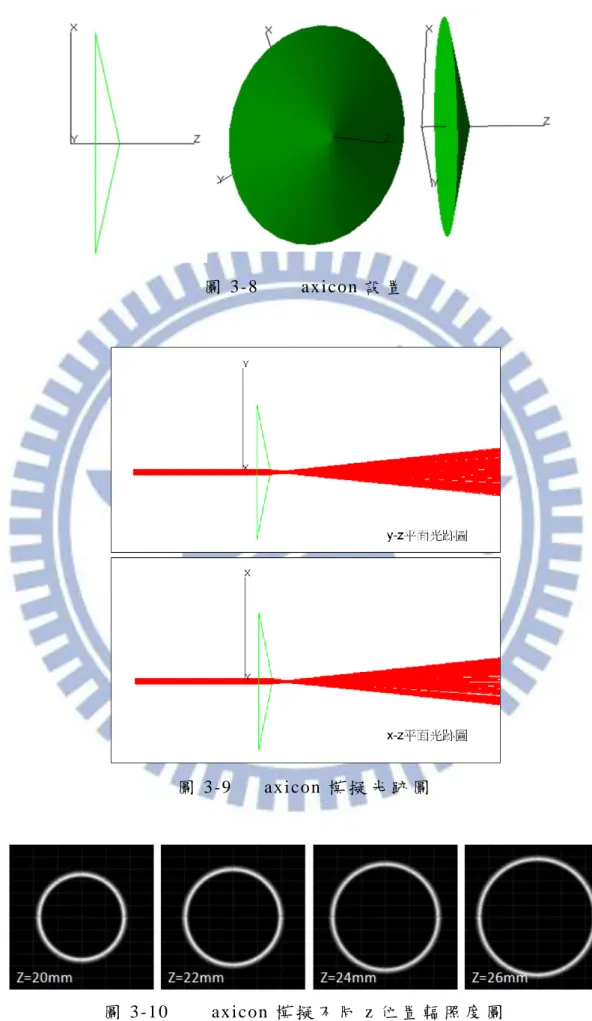

圖 3-8 axicon 設 置

圖 3-9 axicon 模 擬 光 跡 圖

20 3.1.3 光 通 過 柱 面 鏡 柱 面 鏡 的 外 觀 呈 現 圓 柱 狀 或 半 圓 柱 (圖 3-11)。當 光 線 通 過 柱 面 鏡 時 ， 其 中 一 個 方 向 上 會 出 現 會 聚 的 現 象 ， 類 似 凸 透 鏡 ； 但 在 另 一 個 方 向 上 則 不 會 發 散 或 會 聚 ， 類 似 平 板 玻 璃 。 在 種 單 方 向 的 會 聚 特 性 ， 會 應 用 在 特 定 的 設 計 上 。 (圖 3-12) 在 tracepro 上 建 立 一 個 平 凸 柱 面 鏡，凸 邊 的 球 面 半 徑 為 12mm， 透 鏡 厚 度 為 4mm，材 質 設 定 為 SCHOTT 的 BK7(折 射 率 約 1.51)， 如 圖 3-11。 在 透 鏡 左 側 (z＝ － 8mm)設 置 圓 形 格 點 光 源 ， 光 源 半 徑 2mm， 光 線 均 勻 分 佈 且 不 發 散 ， 光 線 數 量 約 為 2 萬 條 。 模 擬 結 果 的 光 跡 圖 如 圖 3-12， 可 以 看 到 平 行 光 束 通 過 柱 面 鏡 之 後 ， 在 y 方 向 出 現 會 聚 現 象 ， 但 是 在 x 方 向 則 維 持 不 發 散 的 平 行 光 。 沿 著 z 軸 方 向 不 同 z 的 位 置 上 設 置 數 個 正 方 形 平 面 (邊 長 6mm)， 可 以 觀 測 到 光 通 過 不 同 z 位 置 時 的 光 強 度 (輻 照 圖 )， 如 圖 3-13。 由 圖 中 也 可 看 出 平 行 光 束 通 過 凸 透 鏡 後 只 有 單 一 方 向 會 聚 的 情 況 。 圖 3-11 平 凸 柱 面 鏡 設 置

21

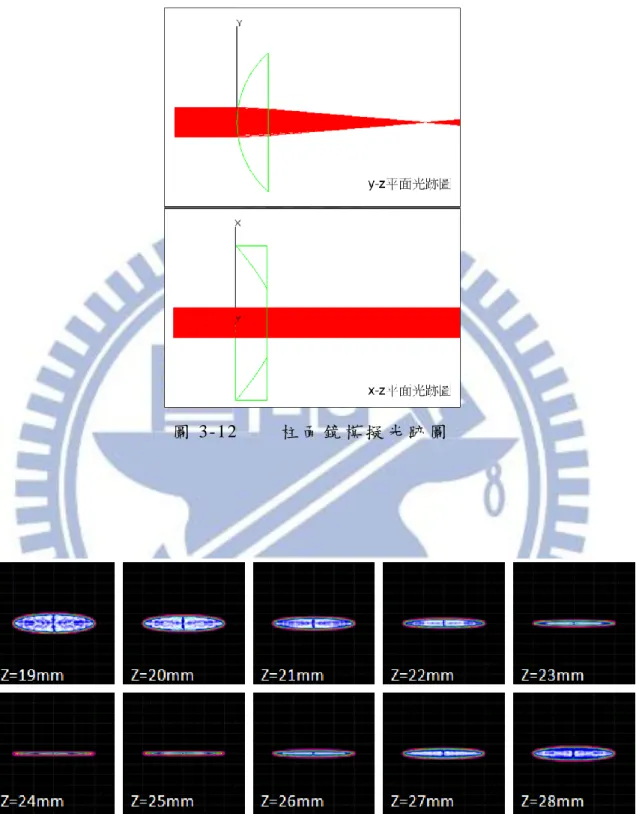

圖 3-12 柱 面 鏡 模 擬 光 跡 圖

22

3.2 透 鏡 組 合

將 數 個 球 面 透 鏡 結 合 ， 組 成 一 組 透 鏡 組 ， 可 以 有 效 除 去 像 差 問 題 ， 或 者 達 到 特 定 的 功 能 ， 例 如 ： 照 像 機 的 鏡 頭 就 是 一 組 透 鏡 所 組 成 ， 而 非 單 一 個 凸 透 鏡 。 變 焦 透 鏡 (zoom lens)是 一 組 透 鏡 組，藉 由 改 變 透 鏡 之 間 的 距 離 ， 而 達 到 改 變 焦 距 的 效 果 (視 角 也 因 此 改 變 )如 圖 3-14， 變 焦 透 鏡 常 應 用 在 相 機 上 的 鏡 頭 上 [13]。 本 節 也 將 利 用 tracepro 對 一 組 設 計 完 成 的 透 鏡 組 (有 zoom lens 的 功 能 )作 模 擬，測 試 當 透 鏡 之 間 的 距 離 改 變 時，焦 點 附 近 一 個 固 定 位 置 上 的 光 斑 (spot)大 小 是 否 隨 之 改 變 。 在 tracepro 上 建 立 一 組 透 鏡 ， 並 將 格 點 光 源 設 置 在 原 點 ， 光 線 數 量 學 2 萬 條 ， 光 束 發 散 角 13°， 模 擬 得 到 光 通 過 透 鏡 組 的 光 跡 圖 (圖 3-15)， 圖 中 顯 示 的 光 線 數 量 是 總 光 數 的 0.2%， 光 線 顏 色 是 軟 體 內 自 訂 ， 在 本 模 擬 中 無 特 殊 目 的 。

透 鏡 A、 B、 C、 D 組 成 一 組 具 有 改 變 焦 距 效 果 的 zoom lens。 固 定 透 鏡 A 和 透 鏡 D 的 位 置 (AD=AB+BC+CD=79.24mm)，模 擬 測 試 改 變 透 鏡 B 和 透 鏡 C 的 位 置 (即 改 變 AB、 BC 和 CD)， 並 將 焦 點 附 近 一 個 固 定 位 置 的 輻 照 度 圖 結 果 記 錄 下 來 ， 結 果 如 圖 3-16。 圖 中 測 試 了 二 組 相 關 位 置 的 改 變 ， 可 以 明 顯 看 出 光 斑 大 小 有 所 變 化 。

23

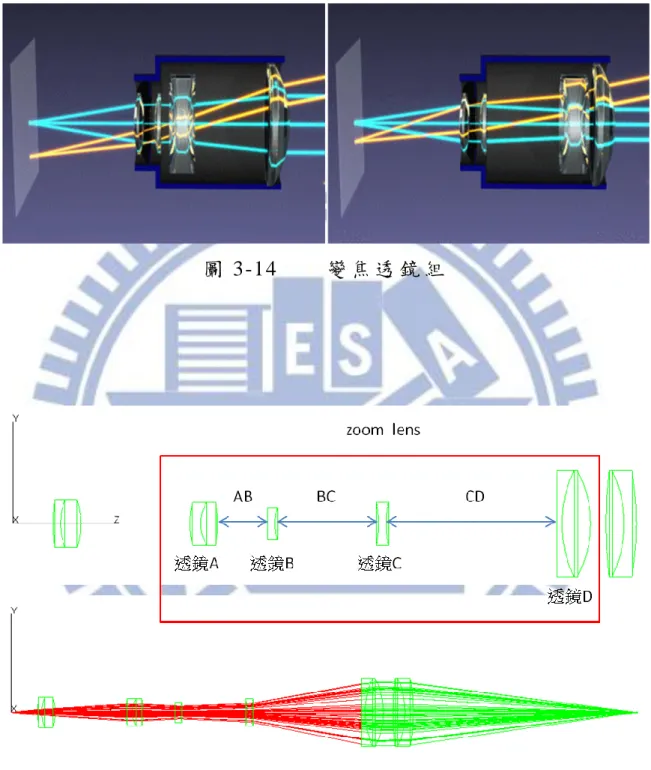

圖 3-14 變 焦 透 鏡 組

24 圖 3-16 焦 點 附 近 光 斑 大 小

3.3 光 耦 合 進 光 纖

醫 學 上 常 用 的 內 視 鏡 除 了 需 要 一 個 鏡 頭 ， 也 需 要 將 光 利 用 光 纖 送 進 體 內，才 能 看 清 楚 東 西 [14]。而 光 纖 通 訊 之 所 以 發 展 迅 速 ， 主 要 原 因 之 一 在 於 光 訊 號 在 光 纖 中 的 損 失 率 比 較 低 。 光 纖 作 用 的

25 原 理 是 利 用 光 在 光 纖 中 不 斷 進 行 全 反 射 ， 使 得 光 可 以 在 光 纖 內 部 往 前 傳 遞 。 當 光 從 光 密 介 質 (折 射 率 較 大 )進 入 光 疏 介 質 (折 射 率 較 小 )且 入 射 角 大 於 一 特 定 角 度 (稱 為 臨 界 角 )時 ， 此 時 光 線 會 100% 反 射 回 原 介 質 中，這 種 現 象 稱 為 全 反 射 (圖 3-17)。若 光 由 折 射 率 為 n1的 介 質 進 入 折 射 率 為 n2的 介 質 時，發 生 全 反 射 時 的 臨 界 角 θC 可 由 折 射 定 律 推 得 ： n1sin( θc)=n2sin(π/2) θc=arcsin(n2/n1) 圖 3-17 全 反 射 示 意 圖 光 纖 的 實 際 結 構 分 為 中 心 部 分 的 纖 核 (core)和 外 圍 的 纖 殼 (cladding)，光 在 這 二 種 介 質 中 不 斷 進 行 全 反 射 而 保 持 在 光 纖 內 部 傳 導 [15] 。 一 般 光 纖 的 直 徑 為 數 十 到 數 百 個 μm， 要 將 光 耦 合 進 入 光 纖 中 的 效 率 提 高 ， 除 了 把 光 會 聚 起 來 ， 儘 量 使 得 會 聚 後 的 光 斑 大 小 比 光 纖 端 面 還 要 小 之 外 ， 還 必 須 考 慮 到 光 纖 內 部 全 反 射 的 條 件 。 如 圖 3-18， 若 纖 核 的 折 射 率 為 n1， 纖 殼 的 折 射 率 為 n2， 空 氣 的 折 射 率 =na i r 當 光 以 入 射 角 θ0 從 端 面 處 進 入 光 纖，若 要 能 在 纖 核 和 纖 殼 處 產 生 全 反 射 ， 則 入 射 角 有 一 最 大 限 制 值 θ0， 入 射 角 若 超 過 θ0， 則 光 會 從 側 邊 漏 出 光 纖 外 部 ， 此 為 光 纖 的 最 大 受 光 角 。

26 若 光 纖 置 於 空 氣 中 ，θ0必 須 符 合 下 列 條 件 ： na i r×sin(θ0)=n1×sin(θ1) n1× sin(θc)=n2×sin(π/2) θ1＋θc=π/2 以 上 三 式 可 推 導 出 ， sin(θ0)=( )。

在 光 纖 中 ， 將 數 值 孔 徑 (numerical aperture， NA) 定 義 為 最 大 受 光 角 θ0 的 正 弦 值 乘 以 光 纖 外 部 物 質 的 折 射 率 (此 例 為 na i r)，算 式 如 下 ： NA= na i r×sin(θ0)= 。 當 光 纖 的 NA 愈 大 ， 代 表 著 光 纖 的 受 光 角 愈 大 ， 光 能 以 較 大 入 射 角 耦 合 進 入 光 纖 中 ， 且 可 以 全 反 射 前 進 。 透 鏡 也 有 NA 值 ， 其 定 義 如 下 ： (圖 3-19) NA= na i r×sin(θ0) na i r： 透 鏡 所 處 介 質 的 折 射 率 ， 一 般 為 空 氣 θ0： 從 焦 點 處 入 射 透 鏡 的 最 大 入 射 角 若 光 源 置 於 焦 點 ， 光 線 要 能 通 過 透 鏡 ， 才 可 以 被 透 鏡 作 用 。 光 源 的 發 散 角 若 大 於 θ0， 必 定 有 部 分 光 線 無 法 通 過 透 鏡 ， 導 致 光 線 利 用 率 下 降 。 圖 3-18 光 纖 結 構

27 圖 3-19 透 鏡 數 值 孔 徑 所 以 ， 若 要 把 光 耦 合 進 入 光 纖 ， 會 聚 後 的 光 斑 大 小 和 光 纖 的 NA 值 是 主 要 因 素 。 在 tracepro 上 模 擬 將 光 源 耦 合 進 入 光 纖 ， 其 中 光 源 資 料 為 ： 光 束 直 徑 200μm、 光 束 NA 為 0.12， 經 由 二 個 球 面 凸 透 鏡 耦 合 進 入 光 纖，光 跡 圖 如 圖 3-20。光 源 經 第 一 個 凸 透 鏡 後 變 為 平 行 光 線 ， 再 經 第 二 個 凸 透 鏡 會 聚 在 焦 點 ， 即 可 在 右 側 焦 點 處 進 入 光 纖 。 只 要 第 二 面 透 鏡 的 NA 值 小 於 光 纖 的 NA 值 ， 並 且 焦 點 處 的 光 斑 小 於 光 纖 纖 核 大 小 ， 光 源 的 光 就 能 夠 以 極 高 效 率 耦 合 進 入 光 纖 ， 避 免 浪 費 。 第 二 面 透 鏡 (平 凸 透 鏡 )的 資 料 如 下 ： 材 質 BK7、 球 面 半 徑 22mm、 半 孔 徑 10mm、 厚 度 1mm、 焦 距 42.05mm(模 擬 結 果 光 斑 最 小 處 )、 NA 約 為 0.23， 光 斑 大 小 約 200μm(圖 3-21)。 若 光 纖 的 NA 為 0.22、 纖 核 直 徑 100μm ， 以 模 擬 結 來 說 ， 只 有 部 分 光 線 可 順 利 耦 合 進 入 光 纖 。 整 體 而 言 ， 若 透 鏡 的 設 計 會 是 極 大 的 重 點 ， 但 球 面 透 鏡 又 受 限 於 像 差 的 無 可 避 免 ， 光 斑 大 小 有 一 定 限 制 。 隨 著 非 球 面 透 鏡 的 研 究 發 展 ， 焦 點 處 的 光 斑 應 可 以 縮 得 更 小 。 [16]

28

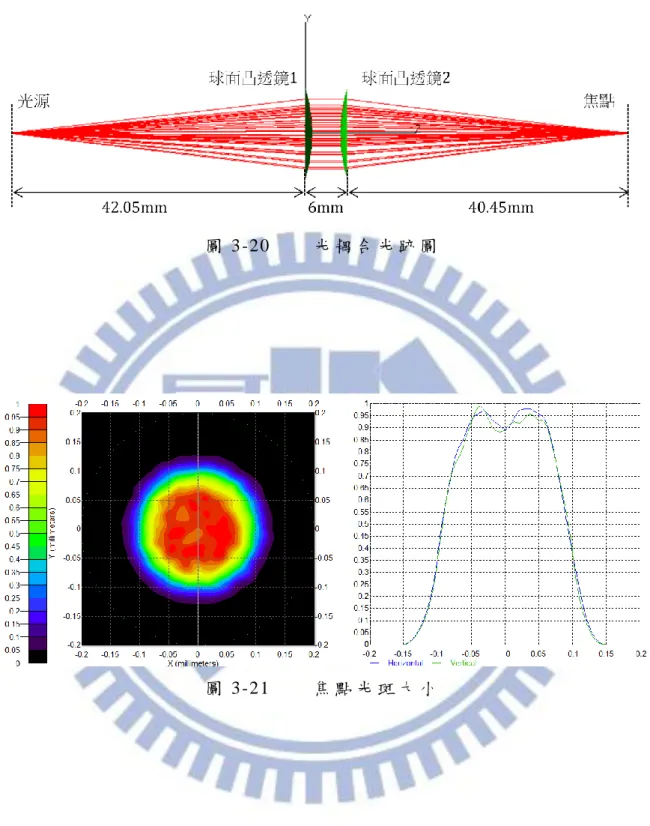

圖 3-20 光 耦 合 光 跡 圖

29

第 四 章 導光 板 設 計與研 究

液 晶 顯 示 器 (LCD)因 其 外 型 輕 薄 ， 目 前 已 大 量 取 代 傳 統 CRT 螢 幕 ， 成 為 顯 示 器 的 主 流 。 從 手 機 螢 幕 、 電 視 機 、 電 腦 螢 幕 到 大 型 看 板 都 可 看 到 LCD， 令 人 對 於 LCD 的 工 作 原 理 難 免 好 奇 。 所 以 利 用 本 章 介 紹 LCD 的 工 作 原 理 並 針 對 LCD 中 的 重 要 零 組 件 -背 光 板 ， 做 光 學 特 性 的 模 擬 分 析 。

4.1 液 晶 顯 示 器 [9][10]

液 晶 顯 示 器 (LCD)的 組 成 可 以 簡 單 分 為 背 光 模 組 部 分 和 液 晶 面 板 部 分 ， 如 圖 4-1。 由 背 光 模 組 提 供 一 片 發 光 均 勻 的 面 光 源 ， 當 光 線 從 背 光 模 組 進 入 液 晶 面 板 部 分 時 ， 會 先 被 下 層 偏 振 片 作 用 而 具 有 線 偏 振 的 特 性 。 若 這 些 進 入 液 晶 面 板 的 光 線 沒 有 改 變 其 偏 振 方 向，將 無 法 通 過 上 層 偏 振 片 (2 層 偏 振 片 的 偏 振 方 向 互 相 垂 直 )， 整 面 螢 幕 將 呈 現 黑 色 。 在 二 片 偏 振 片 中 間 有 玻 璃 基 板 ， 其 中 充 填 有 液 晶 材 料 ， 利 用 外 加 電 場 可 以 控 制 液 晶 分 子 的 排 列 方 式 ， 進 而 使 光 線 在 通 過 液 晶 的 時 候 改 變 其 偏 振 方 向 ， 如 此 便 可 以 讓 部 分 或 全 部 光 線 通 過 上 層 偏 振 片 ， 整 面 螢 幕 就 可 正 常 工 作 。 所 以 只 要 藉 由 控 制 電 場 就 能 控 制 液 晶 分 子 的 排 列 方 式 ， 使 得 螢 幕 出 現 亮 、 暗 的 區 別 ， 也 就 可 以 達 到 顯 示 的 效 果 。

30 圖 4-1 液 晶 顯 示 器 工 作 原 理

4.2 背 光 模 組

LCD 利 用 電 場 控 制 液 晶 分 子 排 列，進 而 調 控 亮 度，但 液 晶 並 非 自 發 光 元 件 ， 必 須 由 背 光 模 組 提 供 一 片 穩 定 而 均 勻 的 面 光 源 。 背 光 模 組 的 光 源 一 般 是 線 狀 的 冷 陰 極 管 (CCFL)或 近 似 點 狀 的 發 光 二 極 體 (LED)。 其 中 LED 具 有 下 列 優 勢 而 成 為 目 前 使 用 的 主 流 ： 節 能 、 對 環 境 破 壞 小 、 生 命 週 期 長 、 廣 色 域 。 [10] 圖 4-2 是 背 光 模 組 示 意 圖 ， 光 線 從 光 源 發 出 後 ， 經 導 光 板 導 向 螢 幕 正 面 (圖 中 上 方 )出 光，再 經 擴 散 片、菱 (稜 )鏡 片 後，進 入 液 晶 面 板 。 其 中 擴 散 片 (板 )目 的 為 使 光 線 均 勻 化 ， 而 稜 鏡 片 則 是 修 正 光 線 方 向 ， 使 之 儘 量 從 螢 幕 正 面 出 光 ， 讓 觀 看 螢 幕 的 人 獲 得 最 多 的 光 線 。

31 圖 4-2 背 光 模 組 示 意 圖 背 光 模 組 依 照 光 源 所 在 位 置 區 分 為 直 下 式 和 側 光 式 兩 種 (圖 4-3)，直 下 式 背 光 模 組 將 光 源 放 置 於 螢 幕 正 後 方，光 穿 過 導 光 板 、 擴 散 片 、 菱 (稜 )鏡 片 後 ， 進 入 液 晶 面 板 ； 側 光 式 背 光 模 組 則 將 光 源 置 於 螢 幕 側 邊 ， 光 經 過 導 光 板 、 擴 散 片 、 稜 鏡 片 後 ， 進 入 液 晶 面 板 。 圖 4-3 直 下 式 和 側 光 式 背 光 模 組

32

導 光 板 (Light Guide Plate,LGP) 原 理 ： (側 光 式 )

導 光 板 材 料 在 模 擬 上 設 定 為 聚 甲 基 丙 烯 酸 甲 酯 (PMMA，壓 克 力 )， 折 射 率 約 為 1.49。 當 光 從 光 源 發 出 ， 進 入 導 光 板 時 ， 會 因 全 反 射 在 導 光 板 內 部 前 進 ， 大 多 數 光 線 並 無 法 進 入 液 晶 面 板 ， 如 圖 4-4。 圖 4-4 導 光 板 原 理 (1) 為 了 讓 光 線 可 以 進 入 液 晶 面 板 ， 在 導 光 板 的 底 部 會 製 作 網 點 印 刷 (或 用 蝕 刻 方 式 )， 以 破 壞 光 的 全 射 ， 讓 光 線 可 以 用 不 同 角 度 入 射 到 液 晶 面 板 ， 如 圖 4-5。 圖 4-5 導 光 板 原 理 (2)

33 導 光 板 入 光 側 光 學 特 性 ： LED 光 源 發 光 面 積 很 小 ， 相 對 於 導 板 來 說 可 以 視 為 點 光 源 。 當 光 線 要 進 入 導 光 板 時 ， 依 循 折 射 定 律 ， 在 導 光 板 內 部 接 近 光 源 處 會 產 生 亮 度 分 佈 不 均 勻 ， 此 現 象 稱 為 Hot Spot， 本 研 究 將 光 線 無 法 到 達 的 區 域 稱 為 三 角 暗 區 ， 如 圖 4-6。 三 角 暗 區 會 使 得 導 光 板 可 利 用 範 圍 減 小 ， 若 能 有 效 縮 小 三 角 暗 區 範 圍 ， 可 提 升 導 光 板 可 利 用 面 積 。 三 角 暗 區 形 成 的 主 要 原 因 ： 光 線 進 入 導 光 板 的 最 大 入 射 角 約 為 90°， 根 據 折 射 定 律 算 出 折 射 角 約 為 42°， 再 加 上 2 個 LED 光 源 並 非 緊 鄰 ， 所 以 會 產 生 如 圖 4-7 所 標 示 的 三 角 暗 區 。 要 縮 小 三 角 暗 區 ， 可 在 二 個 光 源 之 間 加 入 另 一 光 源 ， 但 這 會 增 加 成 本 ， 可 行 性 不 高 。 其 他 可 能 方 式 為 ： 設 法 使 單 一 顆 光 源 入 射 到 導 光 板 的 光 線 夾 角 增 大 ， 如 此 便 可 以 有 效 縮 小 三 角 暗 區 的 範 圍 ， 如 圖 4-8。 本 研 究 在 模 擬 分 析 結 果 時 ， 即 以 此 角 度 為 主 要 的 應 變 變 因 。

34

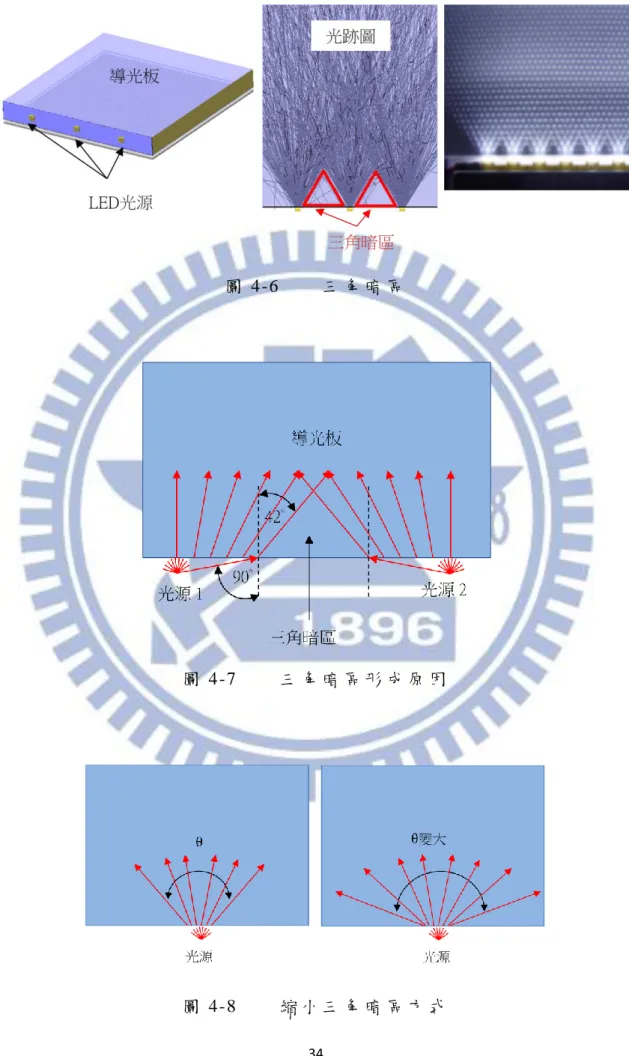

圖 4-6 三 角 暗 區

圖 4-7 三 角 暗 區 形 成 原 因

35 為 解 決 此 問 題，已 有 許 多 方 式 被 提 出 [3,4,5,6,7] 。本 研 究 將 改 變 導 光 板 入 光 側 的 幾 何 結 構，將 之 從 平 面 改 為 具 有 V 型 結 構 (三 角 柱 )和 U 型 結 構 (半 圓 柱 )，之 後 做 模 擬 並 分 析 進 入 導 光 板 光 線 的 角 度 變 化 ， 如 圖 4-9。 圖 4-9 導 光 板 入 光 側 微 結 構

4.3 導 光 板 模 型 設 置

在 tracepro 上 建 立 導 光 板 和 LED 光 源 (圖 4-10)， 資 料 如 下 ： 導 光 板 尺 寸 8.1mm× 6mm× 2mm(厚 度 2mm， z 軸 方 向 )； 導 光 板 材 料 PMMA(折 射 率 1.4935)； LED 光 源 的 發 光 面 積 為 1mm× 1mm； 光 源 光 線 數 設 定 為 100 萬 條 (功 率 10 瓦 )； 光 源 和 導 光 板 間 距 0.2mm， 此 為 熱 膨 脹 空 間 。 為 了 收 集 光 線 數 據 做 為 分 析 比 較 用 ， 在 導 光 板 內 另 設 置 一 觀

36 測 平 面 ， 此 觀 測 平 面 在 設 定 上 不 影 響 光 線 傳 遞 ， 如 圖 4-11。 此 外 ， 為 了 避 免 光 線 通 過 觀 測 面 多 次 ， 另 增 設 下 列 條 件 ： 和 入 射 面 相 接 的 四 個 平 面 設 定 為 perfect mirror， 光 線 全 數 反 射 ； 入 射 面 的 對 面 平 面 設 定 為 perfect absorber， 光 線 全 數 被 吸 收 (圖 4-12)。 圖 4-10 基 本 模 型 設 置 圖 4-11 觀 測 面 設 置

37 圖 4-12 導 光 板 邊 界 條 件 設 定 如 圖 4-13，模 擬 中 的 應 變 變 因 設 定 為 θ：光 線 進 入 導 光 板 後 的 前 進 方 向 ， 因 光 線 在 x-y 平 面 上 具 有 對 稱 性 ， 故 定 義 折 射 後 的 光 線 和 y 軸 的 夾 角 為 θ(即 為 折 射 定 律 中 的 折 射 角 )， 且 光 線 在 x-y 座 標 的 第 一 象 限 時 的 角 度 為 ＋θ， 在 第 二 象 限 時 的 角 度 為 － θ。 在 入 光 側 平 面 上 製 作 的 微 結 構 (V 型 和 U 型 )， 深 度 設 定 為 0.1mm。 V 型 結 構 的 操 縱 變 因 ： 三 角 柱 的 頂 角 U 型 結 構 的 操 縱 變 因 ： 半 圓 柱 的 間 距 =s

38 圖 4-13 導 光 板 物 理 量 定 義

4.4 導 光 板 入 光 側 光 學 特 性 模 擬 結 果 與 討 論

1.入 光 側 的 平 面 無 微 結 構 時 ， 模 擬 和 分 析 結 果 如 圖 4-14。 左 側 坎 德 拉 圖 橫 座 標 為 光 線 和 y 軸 的 夾 角，單 位 是 度 (degree)。 可 看 到 進 入 導 光 板 的 光 線，最 大 θ 角 約 為 42°，此 點 和 理 論 相 符 ， 如 圖 4-15(圖 中 右 側 算 式 ： 利 用 mathcad 計 算 折 射 定 律 的 過 程 和 結 果 )。

39

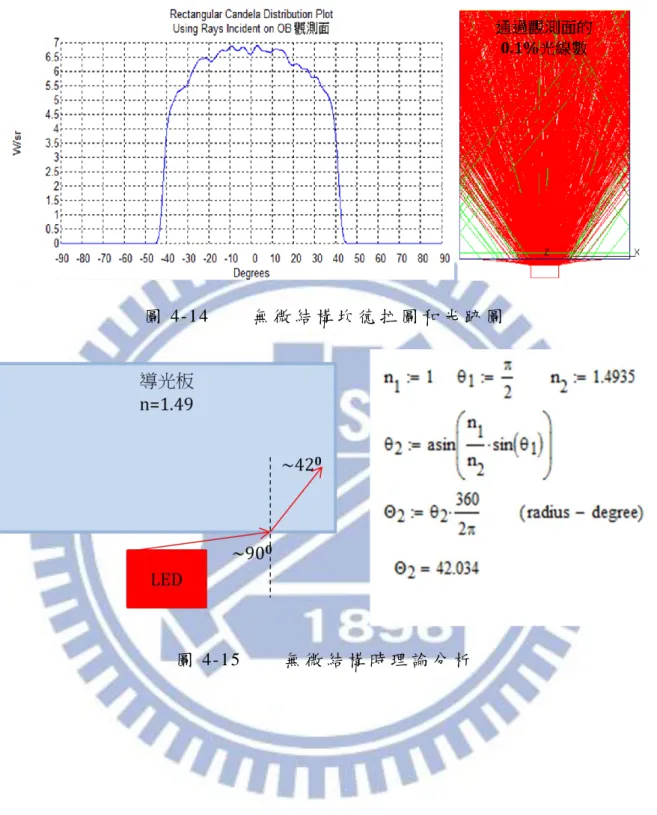

圖 4-14 無 微 結 構 坎 德 拉 圖 和 光 跡 圖

40 2.入 光 側 平 面 加 入 (或 製 作 )V 型 結 構 時 ， 模 擬 結 果 如 下 ： (1)頂 角 =30°時 ， 模 擬 和 分 析 結 果 如 圖 4-16。 圖 中 A 部 分 ： 最 大 θ 角 約 60°， V 型 微 結 構 發 揮 作 用 ； 圖 中 B 部 分：進 入 導 光 板 光 線 在 特 定 角 度 下 (約 33°)，強 度 變 小 ， 推 測 形 成 原 因 如 圖 4-17： 光 線 從 V 型 三 角 柱 結 構 的 斜 邊 進 入 導 光 板 的 機 率 較 小，所 以 在 進 入 導 光 板 的 光 線 中，θ 角 在 33°左 右 的 光 強 度 較 小 。 圖 4-16 V 型 結 構 (頂 角 30°)坎 德 拉 圖 和 光 跡 圖 圖 4-17 V 型 結 構 (頂 角 30°)強 度 減 弱 分 析

41 (2)頂 角 =60°時 ， 模 擬 和 分 析 結 果 如 圖 4-18。 圖 中 A 部 分 ： 最 大 θ 角 接 近 70°； 圖 中 B 部 分：θ 在 18°強 度 減 弱，原 因 分 析 如 圖 4-19。光 線 從 V 型 三 角 柱 結 構 的 斜 邊 進 入 導 光 板 的 機 率 較 小 ， 所 以 在 進 入 導 光 板 的 光 線 中 ， 張 角 θ 在 18°左 右 的 光 強 度 較 小 。 圖 4-18 V 型 結 構 (頂 角 60°)坎 德 拉 圖 和 光 跡 圖 圖 4-19 V 型 結 構 (頂 角 60°)強 度 減 弱 分 析

42 (3)頂 角 =90°時 ， 模 擬 和 分 析 結 果 如 圖 4-20。 圖 中 A 部 分 ： 最 大 θ 角 接 近 72°； 圖 中 B 部 分 ： θ 在 0°強 度 減 弱 ， 原 因 分 析 如 圖 4-21。 光 線 從 V 型 三 角 柱 結 構 的 斜 邊 進 入 導 光 板 的 機 率 較 小 ， 所 以 在 進 入 導 光 板 的 光 線 中 ，θ 在 3°左 右 的 光 強 度 較 小 。 圖 4-20 V 型 結 構 (頂 角 90°)坎 德 拉 圖 和 光 跡 圖 圖 4-21 V 型 結 構 (頂 角 90°)強 度 減 弱 分 析

43 (4)頂 角 =120°時 ， 模 擬 和 分 析 結 果 如 圖 4-22。 圖 中 A 部 分 ： 最 大 張 角 約 為 68°； 圖 中 B 部 分 ： 光 強 度 在 特 定 θ 角 無 減 弱 問 題 ， 原 因 分 析 如 圖 4-23。光 線 從 V 型 三 角 柱 結 構 的 斜 邊 進 入 導 光 板 的 機 率 較 小 ， 在 θ=12°左 右 的 光 強 度 較 應 減 弱 。 但 從 另 一 角 度 入 射 的 光 線 (27°)， 其 光 線 進 入 導 光 板 後 會 呈 現 θ=12°， 因 此 在 θ=12°時 ， 光 強 度 沒 有 特 別 減 弱 的 情 況 。 圖 4-22 V 型 結 構 (頂 角 120°)坎 德 拉 圖 和 光 跡 圖 圖 4-23 V 型 結 構 (頂 角 120°)強 度 減 弱 分 析

44 3.入 光 側 平 面 加 入 (或 製 作 )U 型 結 構 時 ， 模 擬 結 果 如 下 ： (1)半 圓 柱 間 距 S=0mm 時 ， 模 擬 和 分 析 結 果 如 圖 4-24。 圖 中 A 部 分 可 發 現 最 大 θ 角 來 到 70°。 分 析 光 跡 圖 (圖 4-25)發 現 ： 離 光 源 較 遠 處 ， 光 線 較 難 到 達 半 圓 柱 的 相 接 處 (圖 中 B 部 分 )， 若 可 以 讓 光 線 從 半 圓 柱 相 接 處 進 入 導 光 板 ， 對 提 高 θ 角 度 或 許 有 幫 助 。 圖 4-24 U 型 結 構 (S=0mm)坎 德 拉 圖 和 光 跡 圖 圖 4-25 U 型 結 構 (S=0mm)光 跡 分 析

45 (2)半 圓 柱 間 距 S=0.2mm=1 倍 圓 柱 直 徑 時，模 擬 和 分 析 結 果 如 圖 4-26。 圖 中 A 部 分 可 發 現 最 大 θ 角 約 為 80°。 分 析 光 跡 圖 (圖 4-27)： 增 加 半 圓 柱 間 距 ， 光 線 可 從 半 圓 柱 相 接 處 進 入 導 光 板 (圖 中 A 部 分 )， 此 應 為 提 升 θ 的 因 素 ； 但 離 光 源 較 遠 處 (圖 中 B 部 分 )， 進 入 導 光 板 的 光 線 量 較 少 ， 後 續 再 增 加 半 圓 柱 間 距 ， 做 為 分 析 比 較 。 圖 4-26 U 型 結 構 (S=0.2mm=1 倍 圓 柱 直 徑 )坎 德 拉 圖 和 光 跡 圖 圖 4-27 U 型 結 構 (S=0.2mm=1 倍 圓 柱 直 徑 )光 跡 分 析

46 (3)半 圓 柱 間 距 S=0.4mm=2 倍 圓 柱 直 徑 時，模 擬 和 分 析 結 果 如 圖 4-28。 圖 中 A 部 分 可 發 現 最 大 θ 角 約 為 82°(目 前 最 大 )。 圖 中 右 側 光 跡 圖 看 出 三 角 暗 區 範 圍 明 顯 縮 小 。 在 圖 4-29 中 ， 離 光 源 較 遠 處 ， 由 半 圓 柱 相 接 處 進 入 導 光 板 的 光 線 量 增 加 有 限 (圖 中 B 部 分 )， 對 於 提 高 θ 角 貢 獻 不 太 ； 但 光 源 較 遠 處 有 光 線 可 以 到 達 ， 可 藉 由 導 光 板 底 部 網 點 製 作 提 高 該 處 輝 度 ， 等 同 於 降 低 三 角 暗 區 範 圍 。 圖 4-28 U 型 結 構 (S=0.4mm=2 倍 圓 柱 直 徑 )坎 德 拉 圖 和 光 跡 圖 圖 4-29 U 型 結 構 (S=0.4mm=2 倍 圓 柱 直 徑 )光 跡 分 析

47 4.導 光 板 模 擬 分 析 結 論 ： (1)V 型 三 角 柱 結 構 ： 可 將 折 射 後 光 線 的 θ 角 從 無 微 結 構 時 的 42°拉 大 到 70°左 右 (頂 角 =90°時 )； 在 頂 角 介 於 30°~90°時 ， 會 有 特 定 角 度 的 光 強 度 減 弱 的 現 象 ， 但 頂 角 =120°時 無 此 現 象 。 (2)U 型 半 圓 柱 結 構 ： 無 間 距 半 圓 柱 ， 最 大 θ 角 約 為 70°， 和 V 型 結 構 相 差 不 大 ； 半 圓 柱 有 間 距 時，最 大 θ 角 增 加 到 80°左 右；最 大 θ 角 出 現 在 半 圓 柱 間 距 為 0.4mm=2 倍 圓 柱 直 徑 時 。

48

第 五 章 光導 管 與 古典彈 子 球 台軌跡

5.1 彈 子 球 台 軌 跡 [11]

平 面 上 ， 彈 子 球 以 一 定 速 度 前 進 時 ， 若 遇 到 邊 界 時 ， 會 出 現 反 彈 現 象。假 設 反 彈 時 會 遵 循 反 射 定 律（ 入 射 角 ＝ 反 射 角 ），則 彈 子 球 隨 時 間 經 過 而 形 成 的 軌 跡 會 有 特 殊 圖 案 出 現 。 當 反 彈 的 邊 界 形 狀 為 二 維 正 方 形 時 (圖 5-1)，彈 子 球 軌 跡 可 分 析 如 下：彈 子 球 的 運 動 可 視 為 X 方 向 和 Y 方 向 運 動 的 總 和。彈 子 球 的 軌 跡 形 狀 決 定 於 X 方 向 的 速 度 和 Y 方 向 的 速 度 以 及 起 始 位 置 。 在 相 同 時 間 內，彈 子 球 在 X 方 向 和 邊 界 碰 撞 q 次，在 Y 方 向 和 邊 界 碰 撞 p 次 ， 彈 子 球 的 起 始 位 置 稱 為 phase 的 話 ， 可 以 得 到 如 圖 5-2 的 各 種 不 同 彈 子 球 軌 跡 。 假 如 起 始 位 置 不 在 原 點 且 p,q 比 值 為 有 理 數 時 ， 整 個 圖 形 成 為 一 封 閉 圖 形，或 是 結 束 於 邊 界 端 點，當 (p,q) 提 高 至 (5,3)，可 發 現 整 個 圖 形 碰 撞 邊 界 更 多 次 ， 但 最 終 仍 成 為 一 封 閉 性 的 週 期 性 軌 道 (圖 5-2)。 若 彈 子 球 台 邊 界 為 二 維 圓 形 ， 彈 子 球 的 軌 跡 可 分 析 如 下 ： 若 圓 形 邊 界 可 被 等 分 為 p 等 分，彈 子 球 相 隔 q 個 點 碰 撞 一 次，且 p,q 比 值 為 有 理 數 時 ， 其 軌 跡 會 形 成 封 閉 圖 形 (圖 5-3)。

49

圖 5-1 方 形 邊 界 彈 子 球 軌 跡

50 圖 5-3 (p,q)比 值 為 有 理 數 的 圓 形 彈 子 球 台 軌 跡

5.2 圓 形 光 導 管

在 tracepro 上 建 立 直 徑 =1.5mm 的 光 導 管 ， 材 質 為 PMMA(折 射 率 約 1.49)長 度 350mm(圖 5-4)。設 置 圓 形 格 點 光 源 (光 束 半 徑 =r) 模 擬 光 進 入 光 導 管，將 光 源 中 心 設 置 在 z=-r(mm)處 (r=格 點 光 源 半 徑 )，此 做 法 目 的 在 於 較 方 便 控 制 光 源 的 光 束 半 徑、發 散 角、光 入 射 位 置 等 變 因 (圖 5-5)， 光 線 數 量 約 為 2 萬 條 。 光 在 導 管 內 以 全 反 射 前 進 時 ， 因 光 束 會 發 散 ， 在 不 同 截 面 處 會 形 成 特 殊 (p,q)圖 形，原 理 如 圖 5-6：光 源 在 O 處 (z=0mm)進 入 光 導 管 ， 該 光 束 有 一 發 散 角 。 若 光 束 要 在 距 光 源 Lmm 處 的 截 面 出 現 (3,1)的 圖 形，則 光 束 在 L 位 置 的 截 面 長 度 (圖 中 PQ 長 度 )要 等 於 (3,1)圖 形 的 周 長 =LＰ Ｏ。

51

圖 5-4 圓 形 光 導 管

52 圖 5-6 (3,1)圖 形 理 論 推 導 比 較 理 論 和 tracepro 模 擬 結 果 ： 設 定 光 導 管 長 度 =120mm(先 使 用 120mm，後 續 會 更 換 為 350mm)， 光 導 管 半 徑 =r=0.85mm， 光 線 數 =22969 條 ， 光 源 半 徑 =0.0001mm=1μm，光 束 發 散 角 =4°，入 射 角 =30°，入 射 位 置 位 於 (3,1) 路 徑 上 =(x,y)=(0,0.425)。 若 考 慮 光 源 由 光 導 管 外 以 入 射 角 30°入 射 光 導 管 ， 將 光 源 視 為 點 光 源 ， 由 mathcad 軟 體 計 算 理 論 結 果 如 圖 5-7， 最 快 在 L=90.9mm 截 面 處 ， 可 得 到 完 整 (3,1)圖 形 。 和 模 擬 結 果 (圖 5-8)比 較 ， 完 整 的 (3,1)圖 形 確 實 出 現 在 L=90~100mm 的 位 置 ， 理 論 和 模 擬 結 果 差 異 不 大 。

53

54 圖 5-8 (3,1)模 擬 結 果 -光 束 半 徑 1μm-發 散 角 4°-入 射 角 30° 預 期 影 響 (p,q)圖 形 形 成 的 變 因 ： 光 束 半 徑 、 光 束 發 散 角 、 光 束 入 射 角 。 而 光 導 管 長 度 可 在 tracepro 中 任 意 增 加 ， 且 tracepro 可 觀 測 到 光 導 管 中 任 意 截 面 處 的 光 強 度 圖 (可 由 此 看 到 週 期 性 軌 跡 )， 所 以 光 導 管 長 度 不 列 為 變 因 之 一 。

55 1.改 變 光 束 半 徑 ， 比 較 對 圖 形 的 影 響 (圖 5-9)： (光 導 管 長 度 =120mm， 光 束 發 散 角 =4∘ ， 入 射 角 =30∘ ) 如 圖 ， 光 束 半 徑 變 大 時 ， 圖 形 很 快 就 模 糊 ， 進 而 變 成 甜 甜 圈 形 狀 ， 推 測 原 因 為 ： 光 束 半 徑 變 大 時 ， 有 更 多 光 線 其 行 進 路 徑 未 落 在 (3,1)週 期 性 軌 道 上 ， 使 得 整 體 軌 跡 填 滿 導 管 截 面 的 其 他 區 域。若 要 得 到 清 晰 的 週 棋 性 軌 跡，光 束 半 徑 甚 為 重 要 ， 且 不 能 太 大 。 圖 5-9 (3,1) -改 變 光 束 半 徑 -發 散 角 4°-入 射 角 30°

56 2.改 變 光 束 發 散 角 ， 對 圖 形 的 影 響 ： (圖 5-10) (光 導 管 長 度 =350mm， 光 束 半 徑 =0.001mm， 入 射 角 =30∘ ) 圖 5-10 (3,1) -改 變 發 散 角 -光 束 半 徑 1μm-入 射 角 30° 當 發 散 角 愈 小 ， 同 位 置 的 截 面 出 現 的 圖 形 較 不 完 整 ， 但 圖 形 線 條 的 模 糊 程 度 差 異 不 大 。

57 3.改 變 光 束 發 散 角 ， 比 較 對 (5,2)圖 形 的 影 響 ： (圖 5-11) 圖 5-11 (5,2 )-改 變 發 散 角 -光 束 半 徑 1μm-入 射 角 30° 當 發 散 角 愈 小 ， 同 位 置 的 截 面 出 現 的 圖 形 較 不 完 整 ， 但 圖 形 線 條 的 模 糊 程 度 差 異 不 大 。 至 此 可 推 測 出 ， 光 束 發 散 角 對 圖 形 模 糊 程 度 影 響 不 大 。

58

4.(5,2)圖 形 的 變 因 影 響 ： (圖 5-12、 圖 5-13、 圖 5-14)

圖 5-12 (5,2) -改 變 光 束 半 徑 -發 散 角 4°-入 射 角 20°

59 圖 5-14 (5,2) -改 變 光 束 半 徑 -發 散 角 3°-入 射 角 30° 光 束 半 徑 愈 小，圖 形 線 條 較 不 模 糊，但 光 束 半 徑 在 0.1μm 以 下 時 ， 糊 程 度 無 顯 著 不 同 ； 發 散 角 變 小 時 ， 相 同 位 置 出 現 的 圖 形 較 不 完 整 ； 入 射 角 變 大 時 ， 光 離 開 光 導 管 時 角 度 變 大 ； 發 散 角 和 入 射 角 對 圖 形 模 糊 程 度 影 響 不 顯 著 。

60

5.(7,3)圖 形 的 變 因 影 響 ： (圖 5-15、 圖 5-16、 圖 5-17)

圖 5-15 (7,3) -改 變 光 束 半 徑 -發 散 角 4°-入 射 角 20°

61 圖 5-17 (7,3) -改 變 光 束 半 徑 -發 散 角 3°-入 射 角 30° 光 束 半 徑 愈 小，圖 形 線 條 較 不 模 糊，但 光 束 半 徑 在 0.1μm 以 下 時 ， 模 糊 程 度 無 顯 著 不 同 ； 發 散 角 變 小 時 ， 相 同 位 置 出 現 的 圖 形 較 不 完 整 ； 入 射 角 變 大 時 ， 光 離 開 光 導 管 時 角 度 變 大 ； 發 散 角 和 入 射 角 對 圖 形 模 糊 程 度 影 響 不 顯 著 。

62

6.(8,3)圖 形 的 變 因 影 響 ： (圖 5-18、 圖 5-19、 圖 5-20)

圖 5-18 (8,3) -改 變 光 束 半 徑 -發 散 角 4°-入 射 角 20°

63 圖 5-20 (8,3) -改 變 光 束 半 徑 -發 散 角 3°-入 射 角 30° 光 束 半 徑 愈 小，圖 形 線 條 較 不 模 糊，但 光 束 半 徑 在 0.1μm 以 下 時 ， 模 糊 程 度 無 顯 著 不 同 ； 發 散 角 變 小 時 ， 相 同 位 置 出 現 的 圖 形 較 不 完 整 ； 入 射 角 變 大 時 ， 光 離 開 光 導 管 時 角 度 變 大 ； 發 散 角 和 入 射 角 對 圖 形 模 糊 程 度 影 響 不 顯 著 。 綜 合 以 上 模 擬 ， 光 束 半 徑 對 圖 形 模 糊 程 度 影 響 最 大 ， 發 散 角 和 入 射 角 度 對 圖 形 模 糊 程 度 影 響 不 太 顯 著 。

64 7.光 束 半 徑 在 0.1μm 以 下 時 ， 圖 形 模 糊 程 度 差 異 不 大 。 後 續 以 光 束 半 徑 0.1μm 模 擬 高 (p,q)的 圖 形 。 其 他 控 制 變 因 ： 光 束 入 射 角 =20°， 光 束 發 散 角 5°， 光 導 管 長 度 設 置 為 1000mm， 完 整 的 (p,q)圖 形 出 現 時，標 示 出 截 面 的 z 座 標。模 擬 結 果 如 下 ： 圖 5-21 高 (p,q)模 擬 圖 p 值 固 定 時 ， q 值 愈 大 ， 圖 形 愈 清 晰 ； 在 p=35 時 ， 還 可 以 看 出 圖 形 樣 貌 。

65

5.3 六 角 柱 形 光 導 管

在 tracepro 上 建 立 六 角 柱 形 光 導 管 ， 截 面 六 角 柱 的 外 接 圓 直 徑 =1.5mm，材 質 PMMA(折 射 率 約 1.49)，長 度 350mm。光 源 設 置 ： 光 束 半 徑 0.1μm， 發 散 角 2°， 入 射 角 20°， 光 線 數 量 約 2 萬 條 。 模 擬 結 果 如 圖 5-22。 模 擬 結 果 得 知 ： 光 束 在 光 導 管 內 因 全 反 射 向 z 方 向 前 進 時 ， 在 不 同 的 z 位 置 截 面 上 出 現 的 圖 形 一 開 始 似 乎 有 特 定 圖 形 ， 最 終 在 z=130mm 的 截 面 光 大 約 呈 均 勻 分 佈 ， 一 直 到 350mm 處 ， 離 開 光 導 管 時 亦 如 此 ； 但 光 離 開 光 導 管 後 ， 光 束 呈 現 6 束 ， 分 別 往 6 個 方 向 前 進 (圖 5-22 下 方 光 跡 圖 )。 另 模 擬 光 束 不 發 散 時 的 狀 況 如 圖 5-23。 由 圖 中 可 知 ： 若 光 束 不 發 散 ， 光 在 光 導 管 特 定 截 面 不 會 出 現 特 殊 圖 形 ， 此 狀 況 和 圓 形 光 導 管 不 同 。 光 束 進 入 六 角 柱 形 光 導 管 後 ， 在 特 定 截 面 上 並 未 出 現 如 圓 形 光 導 管 上 的 特 殊 圖 形 。 推 測 可 能 原 因 為 ： 光 束 在 發 散 時 ， 並 非 只 有 一 維 的 發 散 ， 而 是 二 維 的 發 散 ， 亦 即 光 束 沿 z 軸 前 進 ， 除 了 在 x 方 向 發 散 ， 在 y 方 向 也 會 發 散 。 隨 著 光 在 光 導 管 內 前 進 ， 光 會 漸 漸 佈 滿 整 根 光 導 管 。

66

圖 5-22 六 角 柱 形 光 導 管 模 擬 結 果

67

5.4 D 形 光 導 管

在 tracepro 上 建 立 D 形 光 導 管 (圖 5-24)。 D 形 為 圓 形 截 去 一 弧 所 形 成 。 其 中 d 值 為 變 數 ， 將 模 擬 不 同 d 值 的 狀 況 。 圓 形 直 徑 =1.5mm，材 質 PMMA(折 射 率 約 1.49)，光 導 管 長 度 350mm。光 源 設 置 ： 光 束 半 徑 1μm， 發 散 角 5°， 入 射 角 30°， 光 線 數 量 約 2 萬 條 。 圖 5-24 D 形 光 導 管 設 置 圖

68 先 模 擬 d=0.8mm 時 ， 各 種 (p,q)mode 的 狀 況 。 先 模 擬 光 束 入 射 位 置 (x,y)=(0.425,0)，亦 即 圓 形 光 導 管 時 (p,q)=(3,1)的 入 射 位 置， 模 擬 結 果 如 圖 5-25，圖 中 下 方 2 個 截 面 圖 是 圓 形 光 導 管 的 對 照 圖 。 模 擬 結 果 顯 示 ： 在 出 光 面 (z=350mm)光 幾 乎 均 勻 佈 滿 光 導 管 ， 和 圓 形 光 導 管 情 況 不 同 (下 方 對 照 圖 )。 推 測 可 能 原 因 ： 光 束 在 光 導 管 內 前 進 時 ， 有 接 觸 到 D 形 的 截 斷 處 所 致 。 另 模 擬 一 個 同 為 (3,1)mode，但 是 入 射 位 置 在 不 同 位 置 做 為 比 較 (圖 5-26)， 刻 意 讓 光 束 在 前 進 時 不 接 觸 到 截 斷 處 。 比 較 2 圖 可 推 測 出 ： 光 束 在 D 形 光 導 管 內 傳 遞 時 ， 若 不 碰 觸 到 截 斷 處 ， 光 在 光 導 管 內 的 表 現 特 性 會 和 圓 形 光 導 管 極 為 類 似 。 模 擬 其 他 (p,q)mode 的 結 果 (圖 5-27、圖 5-28、圖 5-29、圖 5-30) 亦 顯 示 出 類 似 結 果。圖 5-27 的 (4,1)模 擬 結 果，理 論 上 光 束 不 會 接 觸 到 截 斷 處 ， 在 出 光 面 應 和 下 方 圓 形 對 照 圖 相 同 ， 但 圖 中 中 央 部 分 出 現 光 的 分 佈 ， 此 原 因 可 能 是 光 束 發 散 所 致 ， 在 靠 近 截 斷 處 ， 有 極 少 部 分 的 光 線 碰 觸 到 截 斷 面 所 引 起。而 圖 5-28 的 (5,2)模 擬 圖 中 ， 可 能 因 光 束 反 彈 處 離 截 斷 處 較 遠 ， 並 未 觀 察 到 有 中 央 有 少 部 分 光 線 分 佈 的 現 象 。 (7,3)和 (8,3)的 模 擬 結 果 ， 在 出 光 面 光 束 幾 乎 呈 現 均 勻 分 佈 ， 並 未 看 見 特 殊 圖 形 出 現 。 若 入 射 位 置 隨 機 改 變 時 ， 出 光 面 上 是 否 會 出 現 特 殊 圖 形 ？ 在 d=0.8mm 時 ， 隨 機 挑 選 4 個 入 射 位 置 做 模 擬 ， 結 果 如 圖 5-31。 結 果 顯 示 ， 在 出 光 面 未 出 現 特 殊 圖 形 。

69

圖 5-25 D 形 光 導 管 (3,1)模 擬 結 果 (1)

圖 5-26 D 形 光 導 管 (3,1)模 擬 結 果 (2)

70

圖 5-28 D 形 光 導 管 (5,2)模 擬 結 果

圖 5-29 D 形 光 導 管 (7,3)模 擬 結 果

71 圖 5-31 D 形 光 導 管 隨 機 入 射 位 置 模 擬 結 果 接 著 模 擬 d 值 改 變 時 ， 對 特 定 (p,q)圖 形 的 影 響 。 (4,1)圖 形 在 不 同 d 值 的 模 擬 結 果 如 圖 5-32、 圖 5-33。 d 值 變 小 ， 出 光 面 的 圖 形 在 d=0.7mm 以 後 就 觀 察 不 到 。 在 d=0mm 時 ， 圖 形 和 之 前 不 相 同 ， 中 央 區 域 變 成 無 光 線 分 佈 (圖 5-32)； 但 d<0 之 後，圖 形 變 得 清 晰 (圖 5-33)，出 現 的 圖 形 為 (4,1)圖 形 的 一 部 分 。 (6,1)和 (8,1)圖 形 的 模 擬 結 果 如 圖 5-34 和 圖 5-35。當 d>0，出 光 面 佈 滿 光 線 ， 無 特 殊 圖 形 出 現 ； 但 d<0 後 ， 出 光 面 出 現 該 (p,q)mode 圖 形 的 一 部 分 ； d 值 更 小 ， 圖 形 又 不 見 。

72

圖 5-32 D 形 光 導 管 (4,1)不 同 d 值 時 模 擬 圖 (1)

73

圖 5-34 D 形 光 導 管 (6,1)不 同 d 值 時 模 擬 圖

74

5.5 結 論

圓 形 光 導 管 的 模 擬 結 果 顯 示：進 入 光 導 管 時 的 光 斑 愈 小，(p,q) 圖 形 愈 明 顯 ， 但 光 斑 半 徑 小 於 0.1μm 之 後 ， 對 於 圖 形 清 晰 程 度 的 影 響 就 不 明 顯 了 。 光 束 發 散 角 是 造 成 圖 形 形 成 的 主 因 之 一 ， 發 散 角 和 入 射 角 對 於 圖 形 形 成 的 位 置 影 響 較 大 ， 對 於 圖 形 清 晰 程 度 的 影 響 就 不 顯 著 。 六 角 柱 形 光 導 管 的 模 擬 結 果 顯 示 ： 給 予 足 夠 長 度 的 光 導 管 ， 在 管 子 末 端 光 線 呈 均 勻 分 佈 ， 未 形 成 特 殊 圖 形 ； 主 要 原 因 是 入 射 光 束 的 發 散 方 向 是 二 維 ， 而 非 一 維 的 發 散 方 向 。 D 形 光 導 管 的 模 擬 結 果 顯 示 ： 光 線 在 管 內 反 射 時 若 未 碰 到 D 形 的 截 斷 面 ， 圖 形 的 狀 況 和 圓 形 光 導 管 的 圖 形 大 致 相 同 ； 若 光 線 在 管 內 反 射 時 碰 到 D 形 的 截 斷 面 ， 圖 形 就 不 會 出 現 ， 在 管 子 末 端 光 線 會 呈 現 均 勻 分 佈 的 狀 況 。 若 D 形 的 截 斷 面 超 過 圓 半 徑 ， (p,q) 圖 形 中，p 為 偶 數 且 q=1 的 圖 形 會 出 現 局 部 的 樣 貌，例 (4,1)、(6,1) 和 (8,1)在 截 斷 面 超 過 圓 半 徑 之 後 ， 都 出 現 了 局 部 的 圖 形 。

75

第 六 章 結論 與 未 來展望

本 研 究 使 用 光 學 模 擬 軟 體 -trcepro， 針 對 光 學 元 件 、 導 光 板 、 光 導 管 個 別 的 特 性 做 相 關 的 模 擬 和 後 續 分 析 。 在 光 學 元 件 中 ， 單 一 個 透 鏡 的 光 學 特 性 在 tracepro 的 模 擬 中 可 以 清 楚 看 到 相 對 應 的 光 跡 圖 和 輻 照 度 圖 ， 在 視 覺 的 效 果 上 ， 讓 人 可 以 很 直 接 掌 握 到 相 關 透 鏡 的 光 學 特 性 ； 而 數 個 透 鏡 的 組 合 ， 該 軟 體 也 可 以 做 到 非 常 精 準 的 模 擬 和 結 果 呈 現 。 LCD 的 導 光 板 出 現 的 hot spot 問 題 ， 藉 由 在 入 光 側 製 作 V 型 和 U 型 微 結 構，可 以 有 效 減 低 hot spot 的 影 響；而 LCD 的 邊 框 大 小 可 望 因 此 縮 得 更 小 。 將 雷 射 光 打 入 光 導 管 中 ， 在 實 際 實 驗 中 ， 並 無 法 觀 測 到 光 導 管 中 內 部 出 現 的 圖 形 。 藉 由 軟 體 的 模 擬 幫 助 ， 可 以 看 到 管 子 內 部 的 圖 形，模 擬 軟 體 的 功 效 可 由 此 體 驗。光 進 入 六 角 柱 形 光 導 管 後 ， 未 出 現 特 定 圖 形 ， 但 光 在 最 後 離 開 光 導 管 時 呈 現 六 條 光 束 ； 藉 由 模 擬 發 現 主 要 因 素 是 光 的 發 散 是 二 維 方 向。而 D 形 導 管 最 特 別 地 方 在 截 斷 部 分 超 過 一 半 之 後 ， 特 定 圖 形 本 來 模 糊 的 樣 子 變 得 清 晰 了 。 藉 由 軟 體 的 模 擬 ， 可 以 快 速 、 方 便 解 決 研 究 上 的 問 題 。 在 光 學 研 發 領 域 上 ， 有 數 種 軟 體 可 供 選 擇 ， 若 克 服 經 費 問 題 ， 或 許 可 以 針 對 不 同 的 模 擬 軟 體 ， 比 較 彼 此 的 差 異 。

76

參 考 文 獻

[1] B. E. A. Saleh and M. C . Teich, “Fundamentals of photonics,”

Wiley, New York (1991).

[2] http://www.apic.com.tw/products/cax_tracepro.html.

[3] S. R. Park, O. J. Kwon, D. Shin, S. H. Song, H. S. Lee, and H. Y.

Choi, “Grating micro-dot pattern light guide plates for LED backlight,” Optics Express 15, 2888 (2007).

[4] C. Y. Chang, K. L. Tseng, K. T. Chen, W. L. Liu, and Y. J. Chen,

“Light guide plate having light diffusing entities on light

entering side,” US Patent 7,347,610, Radiant Opto -Electronics, Mar. 25 (2008).

[5] J. F. Lin, C. C. Kang, an d C. Y. Liu, “Design of 2.2 -inch LED

Backlight Units for Brightness Uniformity and Reduction of

Hot-Spot Effect,” International Conference on Optics and

Photonics in Taiwan (2010).

[6] C. H. Chien and Z. P. Chen, “The study of LED uniform light

guide for liqui d crystal display backlight applications,” Proc.

SPIE 7059, 70590F (2008).

[7] T. C. Teng and M. F. Kuo, “Highly precise optical model for

simulating light guide plate using LED light source,” Optics Express 18, 22208 (2010).

77 [8] 邵 穗 鵬，光 學 透 鏡 系 統 實 例 設 計 與 評 估，國 立 中 央 大 學 機 械 工 程 研 究 所 ， 碩 士 論 文 ， 民 國 93年 。 [9] 林 峻 楓，背 光 模 組 與 新 LED封 裝 結 構 光 學 耦 合 之 研 究，國 立 中 央 大 學 光 電 科 學 與 工 程 學 系 ， 碩 士 論 文 ， 民 國 99年 。 [10] 謝 志 鐸 ， 光 學 擴 散 板 光 學 模 型 之 研 究 ， 國 立 中 央 大 學 光 電 科 學 與 工 程 學 系 ， 碩 士 論 文 ， 民 國 97年 。 [11] 黃 淑 美 ， 圓 柱 波 導 管 中 大 菲 捏 耳 數 的 光 學 圖 斑 形 成 與 幾 何 圖 形 ， 國 立 交 通 大 學 理 學 院 碩 士 在 職 專 班 應 用 科 技 組 ， 碩 士 論 文 ， 民 國 100年 。 [12] 陳 志 隆 ， 光 學 系 統 設 計 進 階 篇 (第 一 版 ,2001)。 [13] 陳 志 隆 ， 光 學 系 統 設 計 實 例 集 (第 一 版 ,2001)。 [14] 李 信 宏 ， 膠 囊 內 視 鏡 之 照 明 系 統 設 計 ， 國 立 中 央 大 學 光 電 科 學 研 究 所 ， 碩 士 論 文 ， 民 國 95年 。 [ 15] 高 文 顯、姚 志 賢，光 纖 透 鏡 準 直 特 性 之 研 究，建 國 科 大 學 報 ， 民 國 95年 。 [ 16] 林 祐 震 ， 非 球 面 係 數 對 三 片 型 鏡 組 映 像 品 質 影 響 之 分 析 ， 國 立 中 央 大 學 光 電 研 究 所 ， 碩 士 論 文 ， 民 國 95年 。
