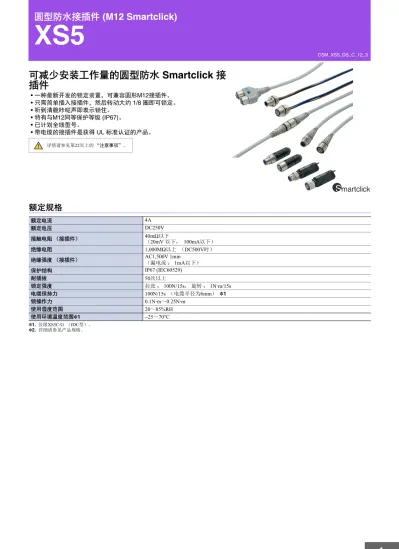

CSM_XS5_DS_C_12_3

可减少安装工作量的圆型防水 Smartclick 接 插件

• 一种最新开发的锁定装置,可兼容圆形M12接插件。

• 只需简单插入接插件,然后转动大约 1/8 圈即可锁定。

• 听到清脆咔哒声即表示锁住。

• 特有与M12同等保护等级 (IP67)。

• 已计划全线型号。

• 带电缆的接插件是获得 UL 标准认证的产品。

详情请参见第22页上的 “注意事项” 。

额定规格

*1. 仅限XS5C/G (IDC型)。

*2. 详细请参见产品规格。

额定电流 4A

额定电压 DC250V

接触电阻 (接插件) 40mΩ以下

(20mV 以下, 100mA以下)

绝缘电阻 1,000MΩ以上 (DC500V时)

绝缘强度 (接插件) AC1,500V 1min

(漏电流 :1mA以下)

保护结构 IP67 (IEC60529)

耐插拔 50次以上

锁定强度 拉张 :100N/15s, 旋转 : 1N·m/15s 电缆保持力 100N/15s (电缆半径为6mm) *1

锁操作力 0.1N·m~0.25N·m

使用湿度范围 20~85%RH

使用环境温度范围*1 −25~70°C

(2)

材质和处理

* 仅限插头。

接点配置图(接合面一侧)

连接组合

型号

项目 XS5F/H/W XS5R XS5M/P XS5C/G

(压接型、焊接型)

XS5C/G

(螺钉接线型)

XS5C/G

IDC型)

接点 材质 磷青铜 磷青铜或黄铜 磷青铜 黄铜 磷青铜或黄铜 磷青铜

处理 镍底镀金0.4-μm 镍底镀金0.15μm

固定部 镀镍锌合金

固定部(锁)* SUS

端子块 PBT树脂 (UL94V-0)

O环 橡胶

注塑/罩盖 软PBT (UL94V-0) — PBT树脂 (UL94V-0)

电缆

不易燃、机器人 电缆

UL AWM2464 CL3 φ6 AWG20(0.5mm2) 配置 : 0.08mm/110根

防油聚氨酯电缆 φ6

AWG20(0.5mm2) 配置 : 0.12mm/45根

防溅电缆 φ6.6

AWG20(0.5mm2) 配置 : 0.08mm/110根

密封树脂 — 环氧树脂

(UL94V-0) —

电源线 — UL1007 AWG20 —

项目 极数

4极

DC用

口接点侧

测量接点侧

1

2 3

4

2

1 4

3

是欧姆龙公司的注册商标。

欧姆龙型号

Smartclick 插头接插件 M12 插头式接插件

XS5H、 XS5G、 XS5W

(插头侧),

XS5R

(插头侧),

XS5M

XS2H, XS2G, XS2W

(插头侧),

XS2R

(插头侧),

XS2M Smartclick

插座接插件

XS5F, XS5C, XS5W

(插座侧),

XS5R

(插座侧),

XS5P

 ❍

M12

插座接插件

XS2F, XS2C, XS2W

(插座侧)、

XS2R

(插座侧),

XS2P

❍ ❍

 : 扭转连接。

❍ : 螺钉连接。

注: XS@M和XS@P无法接合。

(3)

XS5W 连接到电缆的接插件、插座和电缆两端的插头

外形尺寸 (单位:mm)

注: 防油 (聚氨酯) 电缆产品 (型号XS5W-D42□-□81-P)、 防溅电缆产品 (型号XS5W-D421-□81-SA) 的罩盖为黑色、 不易燃、 机器人电缆产品 (型号XS5W-D42□-□81- F) 的罩盖为暖灰色。

不易燃、机器人电缆 XS5W-D42 @ - @ 81-F

防油聚氨酯电缆 XS5W-D42 @ - @ 81-P

防溅电缆 XS5W-D421- @ 81-SA

40.7

Lδ⭫㔼䮵ᓜε

44.7

M12 × 1

φ14.9 φ14.9

直线型/直线型

Lδ⭫㔼䮵ᓜε 28.3 32.3

M12 × 1

φ14.9 φ14.9

直角型/直角型

Lδ⭫㔼䮵ᓜε 28.3

44.7 M12 × 1

φ14.9 φ14.9

直角型/直线型

1 2 3 4

1 2 3 4

ッᄤো

㻤㡆ⱑ㡆 㪱㡆咥㡆 㢃䵬⬉㓚买㡆

配线图 (4芯型)

Lδ⭫㔼䮵ᓜε

32.3

40.7

M12 × 1 φ14.9

φ14.9

直线型/直角型

(4)

型号图例

1. 类型

W :带电缆接插件、 插座/插头两侧接插件 2. 接合部形状

D :DC 3. 接插件极数

4 :4极 4. 接点电镀规格

2 : 镀金0.4- μm 5. 电缆引出方向

1 :直线型/直线型 2 :直角型/直角型

3 :直线型 (插座)/直角型 (插头) 4 :直角型 (插座)/直线型 (插头)

6. 电缆长度

C : 1m D : 2m E : 3m G : 5m J : 10m

7. 连接

8 :① 褐色, ② 白色, ③ 蓝色, ④ 黑色 (圈内的 数字为端子编号)

8. 单侧接插件/两侧接插件 1 :两侧接插件

9. 电缆规格

F : 不易燃、 机器人电缆 P : 防油聚氨酯电缆 SA : 防溅电缆

种类

使用此型号图例来将产品与其它型号区分。

订货时, 使用种类表里的型号。

XS5W-D42 @ - @ 81- @@

8

3 4

2 5 6 9

1 7

电缆规格 电缆长度L

(m)

电缆外径

(mm)

直线型/直线型 直角型/直角型

最小包装

UL

型号

不易燃、 机器人电缆 1

φ6

XS5W-D421-C81-F

— 10

2

XS5W-D421-D81-F XS5W-D422-D81-F

5

3

XS5W-D421-E81-F

5

XS5W-D421-G81-F XS5W-D422-G81-F

10

XS5W-D421-J81-F

— 1

防油聚氨酯电缆

2

XS5W-D421-D81-P

5 —

5

XS5W-D421-G81-P

10

XS5W-D421-J81-P

— 1

防溅电缆 2

φ6.6

XS5W-D421-D81-SA

5 —

5

XS5W-D421-G81-SA

电缆规格 电缆长度L

(m)

电缆外径

(mm)

直线型(插座)/直角型(插头) 直角型(插座)/直线型(插头)

最小包装

UL

型号

不易燃、 机器人电缆 2

φ6

XS5W-D423-D81-F XS5W-D424-D81-F

5 是

5

XS5W-D423-G81-F XS5W-D424-G81-F

(5)

XS5F 连接到电缆的接插件、单侧插座

外形尺寸 (单位:mm)

注: 防油 (聚氨酯) 电缆产品 (型号XS5F-D42@-@80-P)、 防溅电缆产品 (型号XS5F-D421-□80-SA) 的罩盖为黑色、 不易燃、 机器人电缆产品 (型号XS5F-D42@-@80-F) 的罩盖为暖灰色。

型号图例

种类

不易燃、机器人电缆 XS5F-D42 @-@80-F

防油聚氨酯电缆 XS5F-D42 @-@80-P

防溅电缆 XS5F-D421- @80-SA

电缆规格 电缆长度L (m) 电缆外径 (mm)

直线型接插件 直角接插件

最小包装 UL 型号

不易燃、 机器人电缆

1

φ6

XS5F-D421-C80-F XS5F-D422-C80-F 10

2 XS5F-D421-D80-F XS5F-D422-D80-F

5

3 XS5F-D421-E80-F XS5F-D422-E80-F

5 XS5F-D421-G80-F XS5F-D422-G80-F

10 XS5F-D421-J80-F XS5F-D422-J80-F 1

防油聚氨酯电缆

2 XS5F-D421-D80-P XS5F-D422-D80-P

5 —

5 XS5F-D421-G80-P XS5F-D422-G80-P

10 XS5F-D421-J80-P XS5F-D422-J80-P 1

防溅电缆 2

φ6.6 XS5F-D421-D80-SA

— 5 —

5 XS5F-D421-G80-SA

直线型

40.7

Lδ⭫㔼䮵ᓜε

50

30 5

M12 × 1 φ14.9

1 2 3 4

㻤㡆 ⱑ㡆㪱㡆 咥㡆

ッᄤো 㢃䵬⬉㓚买㡆

配线图 (4芯型)

25.3

28.3

/δ⭫㔼䮵ᓜε

50 M12 × 1 30 5

φ14.9

直角型

使用此型号图例来将产品与其它型号区分。

订货时, 使用种类表里的型号。

XS5F-D42 @-@80-@@

8

3 4

2 5 6 9

1 7

1. 类型

F :带电缆接插件, 单侧插头 2. 接合部形状

D :DC 3. 接插件极数

4 : 4极 4. 接点电镀规格

2 : 镀金0.4-μm

5. 电缆引出方向 1 : 直线型 2 : 直角型 6. 电缆长度

C : 1m D : 2m E : 3m G : 5m J : 10m

7. 连接

8 : ① 褐色, ② 白色, ③ 蓝色,

④ 黑色 (圈内的数字为端子号)

8. 单侧接插件/两侧接插件 0 : 单侧

9. 电缆规格

F :不易燃、 机器人电缆

P :防油聚氨酯电缆

SA :防溅电缆

(6)

XS5H 连接到电缆的接插件、单侧插头

外形尺寸 (单位:mm)

注: 防油 (聚氨酯) 电缆产品 (型号XS5H-D42@-@80-P)、 防溅电缆产品 (型号XS5H-D421-@80-SA) 的罩盖为黑色、 不易燃、 机器人电缆产品 (型号XS5H-D42@-@80-F) 的罩盖为暖灰色。

型号图例

种类

不易燃、机器人电缆 XS5H-D42 @-@80-F

防油聚氨酯电缆 XS5H-D42 @-@80-P

防溅电缆 XS5H-D421- @80-SA

电缆规格 电缆长度L (m) 电缆外径 (mm)

直线型接插件 直角接插件

最小包装 UL 型号

不易燃、 机器人电缆

0.3

φ6

XS5H-D421-A80-F XS5H-D422-A80-F

10

1 XS5H-D421-C80-F XS5H-D422-C80-F

2 XS5H-D421-D80-F XS5H-D422-D80-F

5 XS5H-D421-G80-F XS5H-D422-G80-F 5

防油聚氨酯电缆

0.3 XS5H-D421-A80-P XS5H-D422-A80-P 10

2 XS5H-D421-D80-P XS5H-D422-D80-P

5 XS5H-D421-G80-P XS5H-D422-G80-P 5

防溅电缆 0.3

φ6.6 XS5H-D421-A80-SA

— 10 —

1 XS5H-D421-C80-SA

44.7

Lδ⭫㔼䮵ᓜε

50

30 5

M12 × 1 φ14.9

1 2 3 4

㻤㡆ⱑ㡆 㪱㡆咥㡆

ッᄤো 㢃䵬⬉㓚买㡆

Lδ⭫㔼䮵ᓜε

M12 × 1

50

30 5

32.3

25.3

φ14.9

配线图 (4芯型)

直角型 直线型

使用此型号图例来将产品与其它型号区分。

订货时, 使用种类表里的型号。

XS5H-D42 @-@80-@@

8

3 4

2 5 6 9

1 7

1. 类型

H :带电缆接插件、 单侧插头接插件 2. 接合部形状

D :DC 3. 接插件极数

4 :4极 4. 接点电镀规格

2 : 镀金0.4-μm

5. 电缆引出方向 1 :直线型 2 :直角型 6. 电缆长度

A : 0.3m C : 1m D : 2m G : 5m

7. 连接

8 :① 褐色, ② 白色, ③ 蓝色,

④ 黑色 (圈内的数字为端子号)

8. 单侧接插件/两侧接插件 0 :单侧

9. 电缆规格

F : 不易燃、 机器人电缆

P : 防油聚氨酯电缆

SA : 防溅电缆

(7)

XS5G 组合式接插件插头

外形尺寸 (单位:mm)

XS5G-D418 (IDC型)

直线型接插件

66 58

φ17.5 φ14.9 M12 × 1

XS5G-D4C @ (压接型)

XS5G-D42 @ (焊接型)

直线型接插件

φ14.9

49.3

φ14.2 M12 × 1

XS5G-D42 @ (焊接型)

直角接插件

37.7

φ14.9

23 M12 × 1

58.7

φ16 φ20φ14.9

M12 × 1

XS5G-D @ S @ (螺钉连接型接插件, 适用电缆外径: 7或8mm)

直线型接插件

58.7

φ14 φ20φ14.9

M12 × 1

XS5G-D @ S @ (螺丝接插件, 适用电缆外径: 3, 4或6mm)

直线型接插件

39.7

39.6

φ14 M12 × 1

φ20φ14.9

XS5G-D @ S @ (螺钉连接型接插件)

直角接插件

(8)

种类

*1. 最小裸线直径 : φ0.08mm, 芯线包膜外径 : 0.7~2.6mm, 芯线包膜材质 : PVC、 PE

*2. 有两种接点。

注: 不能将XS5G组装式接插件插头 (螺钉连接型), 并排接到XS2R/XS5R Y字型连接插头/插座的CN1、 CN2上。

请使用所记载的电缆。 如不使用所记载的电缆, 可能无法满足您所需要的性能。

如您选用上述以外的电缆, 请咨询本公司。

极数 连接

方式 适用电缆直径 (mm) 芯线导体尺寸 (mm2) 适用外壳材质 直线型接插件 直角接插件 型号 最小包装

4

IDC型 3~8mm 0.14~0.75 *1

PVC、 PE、

PUR

XS5G-D418

50 压接型

6mm (5~6)

0.18~0.3 0.5~0.75 *2

XS5G-D4C1

4mm (4~5) XS5G-D4C3

3mm (3~4) XS5G-D4C5

焊接型

6mm (5~6)

0.5以下

XS5G-D421 XS5G-D422

4mm (4~5) XS5G-D423 XS5G-D424

3mm (3~4) XS5G-D425 XS5G-D426

螺钉接线

6mm (5~6)

0.18~0.75

XS5G-D4S1 XS5G-D4S2

4mm (4~5) XS5G-D4S3 XS5G-D4S4

3mm (3~4) XS5G-D4S5 XS5G-D4S6

8mm (7~8) XS5G-D4S7

7mm (6~7) XS5G-D4S9

5 螺钉接线

6mm (5~6) XS5G-D5S1

4mm (4~5) XS5G-D5S3

3mm (3~4) XS5G-D5S5

8mm (7~8) XS5G-D5S7

7mm (6~7) XS5G-D5S9

(9)

XS5U (压接端子适用于 XS5G

外形尺寸 (单位:mm)

种类

注: 接受为最小包装倍数的订单。

合适的芯线尺寸 (mm2) 型号 最小包装 0.18~0.3

XS5U-3121

100 0.5~0.75

XS5U-3122

XS5U-312 @ 插头端子

φ2.3 φC φ2 1.5

φ1

B

⣁㓱

A

* 必须使用特殊工具进行压接。详情请参见第17页。

外形尺寸

型号 适合的芯线尺寸

(mm2

外形尺寸 (mm) 狭缝 A B C 编号 XS5U-3121 0.18~0.3 22.6 6.1 0.8 1 XS5U-3122 0.5~0.75 22.7 6.2 1.3 0

(10)

XS5C 组合式接插件插座

外形尺寸 (单位:mm)

62.4 54.4

φ17.5φ14.9 M12 × 1

XS5C-D418 (IDC型)

直线型接插件

XS5C-D4C @ (压接型)

XS5C-D42 @ (焊接型)

直线型接插件

M12 × 1

43.4

φ14.9 φ14.2

XS5C-D4C @ (压接型)

XS5C-D42 @ (焊接型)

直角接插件

M12 × 1

31.8

φ14.9

23

54.9

φ20 φ14.9 φ16

M12 × 1

XS5C-D @ S @ (螺钉连接型接插件, 适用电缆外径: 7或8mm)

直线型接插件

54.9

φ20φ14.9 φ14

M12 × 1

XS5C-D @ S @ (螺钉连接型接插件, 适用电缆外径: 3, 4或6mm)

直线型接插件

φ14.9

35.9

39.6

φ14 φ20

M12 × 1

XS5C-D @ S @ (螺钉连接型接插件)

直角接插件

(11)

*1. 最小裸线直径 : φ0.08mm, 芯线包膜外径 : 0.7~2.6mm, 芯线包膜材质 : PVC、 PE

*2. 有两种接点。

注: 请使用所记载的电缆。 如不使用所记载的电缆, 可能无法满足您所需要的性能。

如您选用上述以外的电缆, 请咨询本公司。

型号

4

IDC型 3~8mm 0.14~0.75 *1

PVC、 PE、 PUR

XS5C-D418

50 压接型

6mm (5~6)

0.18~0.3 0.5~0.75 *2

XS5C-D4C1 XS5C-D4C2

4mm (4~5) XS5C-D4C3 XS5C-D4C4

3mm (3~4) XS5C-D4C5 XS5C-D4C6

焊接型

6mm (5~6)

0.5以下

XS5C-D421 XS5C-D422

4mm (4~5) XS5C-D423 XS5C-D424

3mm (3~4) XS5C-D425 XS5C-D426

螺钉接线

6mm (5~6)

0.18~0.75

XS5C-D4S1 XS5C-D4S2

4mm (4~5) XS5C-D4S3 XS5C-D4S4

3mm (3~4) XS5C-D4S5 XS5C-D4S6

8mm (7~8) XS5C-D4S7

7mm (6~7) XS5C-D4S9

5 螺钉接线

6mm (5~6) XS5C-D5S1

4mm (4~5) XS5C-D5S3

3mm (3~4) XS5C-D5S5

8mm (7~8) XS5C-D5S7

7mm (6~7) XS5C-D5S9

(12)

XS5U (压接端子适用于 XS5C

外形尺寸 (单位:mm)

种类

接受为最小包装倍数的订单。

合适的芯线尺寸 (mm2) 型号 最小包装 0.18~0.3

XS5U-2221

100 0.5~0.75

XS5U-2222

XS5U-222 @

插座端子

⣁㓱

φ2.3 φC φ2

1.5 B A

* 必须使用特殊工具进行压接。详情请参见第17页。

外形尺寸

型号 合适的芯线尺寸

mm2

外形尺寸 (mm) 狭缝 A B C 编号 XS5U-2221 0.18~0.3 16.7 6.1 0.8 1 XS5U-2222 0.5~0.75 16.8 6.2 1.3 0

(13)

XS5R Y 型连接插头 / 插座接插件

外形尺寸 (单位:mm)

种类

1.有关其它电缆的规格, 请咨询您的欧姆龙代表。

2.带有螺钉连接型接点的 XS2G/XS5G 组合式接插件不能同时连接到 CN1 和 CN2。

电缆 接插件 电缆长度 (m) 型号 最小包装

带电缆

电缆两端的接插件

0.5

XS5R-D426-B11-F

1

XS5R-D426-C11-F

10

2

XS5R-D426-D11-F

3

XS5R-D426-E11-F

5

电缆一端的接插件 2

XS5R-D426-D10-F

5

XS5R-D426-G10-F

电缆 接插件 电缆长度 (m) 型号 最小包装

不带电缆 Y型连接插头/插座 —

XS5R-D426-1

XS5R-D426-5

10

XS5R-D426 -@ 11-F

电缆两端的接插件 (Y型连接插头/插座)

1 2 3

4 4

3 2 1 1

2 3 4 CN2

CN1 1

4 3 2

1

4 3

1 2

4 3

2 1

4 3 2 1 4 3

2

1 1 4 4 3 3

2 1 2 4 3

2

1 4 3

2

45.5 φ4.6

φ6 18.0

35.0

CN1 CN2 15.0

㪱㡆ᷛ䆄 8.5 13.6

L

44.7 M12 × 1

ᦦ༈

M12 × 1 ᦦᑻ

配线图

XS5R-D426 -@ 10-F

电缆一端的接插件 (Y型连接插座)

18.0

CN1 CN2

㬓㢨ḽ䇦 45.5

φ4.6

30 50

5 8.5 13.6

L 1

4 3 2

1 4 3

2 1 4 3

2

1 4 3

2 15.0

35.0

φ6

M12 × 1 ᨈᓝ 1

2 3 4

1 2 3 4

咥㡆 㪱㡆 ⱑ㡆 㻤㡆 CN2

CN1

配线图

4 3 2 1

4 3 2 1 4

3 2 1 4

3 2 1

4 3 2 1 4

3 2 1

CN2

CN1

CN0 CN2

CN1 CN0

1 4 3

2

1 4 3

2

58.3 27

φ4.5 CN2

(37) 18

15

CN1

CN0

㪱㡆ᷛ䆄 7

24.5

12.5 M12 × 1 ᦦᑻ

M12 × 1 ᦦ༈

配线图

XS5R-D426-1 XS5R-D426-5

XS5R-D426- @

不带电缆的Y型连接插头/插座

(14)

XS5P 面板安装插座

外形尺寸 (单位:mm)

面板切割

注1.前锁和后锁插座的面板切割尺寸相同。

2.接插件旋转不能使用旋转定位。

配线和导线规格

● 配线

● 导线规格

种类

2 3

14 20

ⲳ㢨

唇㢨 㽆㢨 㬓㢨

18

20 500

22.1 11.9 2.5

φ14.6

2.8 PG9 M12 × 1

17

18

10

XS5P-D426-5

带后锁的面板安装插座

23

14

M12 × 1 PG9

20 500

22.1 18

20

㬓㢨 ⲳ㢨

唇㢨 㽆㢨 17

18

10.5 2.5

10 φ13.9

2.8

XS5P-D427-5

带前锁的面板安装插座

䴶ᵓߛࡆሎᇌ 䴶ᵓ८ᑺ˖1̚4mm

φ15.3+0.1 0

端子编号 颜色

1 褐色

2 白色

3 蓝色

4 黑色

项目 规格

规格 UL1007

正常尺寸 AWG20

配置

导线编号 21

线径 0.18

标准外径 1.8

类型 锁 电缆长度 (m) 型号 最小包装

带电缆 后锁

0.5

XS5P-D426-5

前锁

XS5P-D427-5

10

(15)

XS5M 面板安装插头

外形尺寸 (单位:mm)

面板切割

注1.前锁和后锁插座的面板切割尺寸相同。

2.接插件旋转不能使用旋转定位。

配线和导线规格

● 配线

● 导线规格

种类

M12 × 1 2.8 PG9

500

22.8 18

17

ⲳ㢨 㽆㢨

唇㢨 㬓㢨 18

20

10 2.8

10 20

2 3

4 1

XS5M-D426-5 带后锁的面板安装插头

1 4 3 2

M12 × 1PG9

20 500

22.8 18

20

ⲳ㢨 㽆㢨

唇㢨 㬓㢨 18

17

8 2.8

10 2.8

XS5M-D427-5 带前锁的面板安装插头

䴶ᵓߛࡆሎᇌ 䴶ᵓ८ᑺ˖1̚4mm

φ15.3+0.1 0

端子编号 颜色

1 褐色

2 白色

3 蓝色

4 黑色

项目 规格

规格 UL1007

正常尺寸 AWG20

配置

导线编号 21

线径 0.18

标准外径 1.8

类型 锁 电缆长度 (m) 型号 最小包装

带电缆 后锁

0.5

XS5M-D426-5

前锁

XS5M-D427-5

10

(16)

接插件盖

型号 最小包装 材质 适用接插件

型号 安装部分

XS2Z-11

50 黄铜镀镍

XS5G/XS5H/XS5M/XS5R/XS5W/XS2G/XS2H/

XS2M/XS2R/XS2W

M12外螺纹

XS5Z-11

PBT

XS5C/XS5F/XS5P/XS5R/XS5W/XW3D

M12螺母

M12 × 1

XS2Z-11 M12໪㶎㒍

防水盖 XS2Z-11

XS5Z-11 M12㶎↡

XS5Z-11

防水盖确保IP67。 将防水盖安装到接插件

时, 请确保使用0.39到0.49N · m之间的扭矩 来拧紧防水盖。

XS5Z-11为Smartclick构造, 因此无需扭矩管 理。

型号 最小包装 材质 适用接插件

型号 安装部分

XS2Z-13

50 橡胶/黑色

XS5G/XS5H/XS5M/XS5R/XS5W/XS2G/XS2H/

XS2M/XS2R

M12外螺纹

XS2Z-14 XS5C/XS5F/XS5P/XS5R/XS5W/XS2C/XS2F/

XS2P/XS2R/XS2W/XW3B/XW3D

端子块 (塞孔接点)

XS2Z-15

M12螺母

XS2Z-13 M12໪㶎㒍

防尘盖 XS2Z-13

XS2Z-14

XS2Z-15 M12㶎↡

ッᄤഫ˄าᄨ᥹⚍˅

XS2Z-15/XS2Z-14

防尘盖用于阻止灰尘, 不能确保IP67级保护。

将防尘盖安装到接插件时, 请确保将防尘盖向 接插件上压, 直到接插件完全插入防尘盖。

型号 材质 适用接插件

XS2Z-31

硅橡胶/黑色

XS5F/XS5H/XS5W/XS2F/

XS2H/XS2W

XS2Z-13 M12㶎↡˄೎ᅮᬃᶊ˅

ッᄤഫ˄าᄨ᥹⚍˅

防溅保护盖

XS2Z-31

防溅保护盖保护接插件免受焊接溅射。

安装时请确保其包住了整个接插件。

(17)

使用压接工具将电缆线芯压接到与XS@C或XS@G压接接插件一起使 用的XS5U或XS2U压接端子上。

•XY2F-0002压接工具使用DMC公司制造的AFM8 (M22520/2-01)。

•通过附带的螺钉, 将另售的定位器 (XY2F-0003) 固定至压接工具的 定位器导向部。

拉拔作业步骤

(1) 拆卸零件

•请将所有罩盖侧零件从护套上拆下。

(2) 拉拔端子块

•请将拉拔工具的卡爪插入护套的孔 (4个) 中。

•请使端子块朝向拉拔工具的外侧。

•请在进行按压, 直至拉拔工具的导向部紧贴的状态下, 笔直地拔出 端子块。

安全注意事项

•保护结构的性能无法发挥, 因此拆卸同一接插件上的端子块时,

最多可进行3次。

XY2F-0002 XY2F-0003

XY2F-0002 य़᥹Ꮉ݋

XY2F-0003 ᅮԡ఼

ᅮԡ఼ᇐᓩ

䗝ᢽ఼ᷛᑺⲬ

˄䆒㕂Ў6DŽ˅

݇䯁ԡ㕂ⱘᎹ݋

型号

XY2F-0002 XY2F-0003

● 端子块拉拔工具 XY2F-0001

用于在组装式接插件 (XS@C/XS@G, 焊接型/压接型) 的端子块上 安装罩盖,然后在变更接线、 修正误接线时,从罩盖上拔下端子块的 场合。

型号

XY2F-0001

ッᄤഫ 㔽Ⲫ ‵㛊༫ㄦ ⬉㓚ᠷ⠛ ᡸⲪ

व⟾

Ꮉ݋

ッᄤഫ

㔽Ⲫ ᇐῑ 㔽Ⲫ

ᇐῑ ッᄤഫ

ᢝᢨᮍ৥

(18)

组装作业步骤

(组装式接插件XS5C/XS5G IDC型)

(1) 产品准备 (请确认各部件是否齐全)

(2) 电缆末端加工

•请拔下电缆护套。

(3) 选择防水衬套规格

•请根据所使用的电缆直径, 选择防水衬套。

《电缆外径:φ3~5mm时》

请在罩盖单元处于收纳状态下使用。

《电缆外径:φ5~8mm时》

请抓住罩盖单元的带突出部的防水衬套的突出部两侧, 向箭头方 向拉拔, 然后使用。

※不需要脱下衬套时,请注意不要不小心拉扯突出部,或拉拔带突出部的防水衬 套。此外,拔下后的衬套请勿再次插入使用。

(4) 电缆插入

•请将电缆插入到罩盖单元中

(5) 接线

•请确认压接罩盖的端子编号*1, 按照端子编号将芯线插入各电线的 导槽, 并插到底。

(6) 芯线末端加工

请用钳子等切掉各芯线的末端部。 末端部切割截面以与端子编号 标示面处于同一平面为准。

※切割时,请注意不要剪掉端子编号标示面的突起部。

(7) 组装接点块

•请将已经做好芯线末端加工的罩盖单元插入到接点块中。

•插入位置请参照粉红色标记的位置 (外壳的△标记和压接罩盖的箭 头)。 箭头的位置在端子编号1的旁边。

(8) 拧紧盖子

请推入罩盖单元, 并用手轻轻将螺丝临时固定, 然后用15mm的 扳手*2拧紧盖子。

•随着盖子拧得越来越紧, 接点块的模具盖板和盖子之间的间隙会逐渐消失。

间隙完全消失则表示组装和接线作业完成。

注1.操作完成时, 盖子的△标记会进入模具盖板上形成的指针    的方框 内, 这也可以作为判断操作是否完成的指标。

2.拧紧盖子时, 请勿超出截止位置。 否则可能导致盖子损坏。

(9) 最终检查

组装后, 请确认各线之间已经按照规格要求绝缘。

拆下罩盖单元

•解除接线时, 请按照与组装时相反的作业步骤 (8) → (7) 拆下罩盖单元。

※压接接线部偶尔可能有芯线残留, 此时, 请用镊子等将末端部垂直拉起后拔 出。 此时, 请勿直接接触压接接点。

※压接罩盖留在外壳侧时, 请拉扯电缆以拔出。 如果紧紧抓住压接罩盖拔出,

可能使压接罩盖损坏。

电缆拆卸

向与组装作业步骤 (4) 相反的方向拉动电缆, 将电 缆从罩盖单元中拔出。 此时, 如果用镊子等将芯 线末端先导部轻轻按入压接罩盖中, 将更容易拔 出电缆。

修复作业

•重新接线时, 请按照组装作业步骤 (1) ~ (8) 进行组装 (修复作业)。

※修复时, 请使用相同直径的电缆和相同直径的芯线。 此外, 修复接线次数最 多不可超过10次。

※进行修复时, 请将接插件上附着的异物和水分完全清除后再作业。 此外, 请

适用电缆外径 芯线导体尺寸

φ38mm 0.14~0.75mm2 / AWG26~18

㖟ⴌঋݹ

᧛⛯ඍ ু᧛㖟ⴌ ⴌᆆ

㓜40mm

⭫㔼

ᑜシ࠰䜞Ⲻ䱨≪㺢ྍ δᰖ䴶ε

* 请完全插入,直到电缆无法推进 得更深。

* 图示为电缆外径φ3~5mm。

㣥㓵᭬㓩䜞

⭫㓵ሲ″䜞 㣥㓵

*1. 端子编号 1 : 褐色 端子编号 2 : 白色 端子编号 3 : 蓝色 端子编号 4 : 黑色

注: 根据芯线直径不同,

收纳状态有所差异。

ď࠽ࢨᰬθ䈭⌞ᝅу㾷ࢠᦿㄥᆆ㕌ਭḽ

⽰䶘Ⲻシ䎭䜞Ⱦ

ㄥᆆ㕌ਭḽ⽰䶘 シ䎭䜞

ᵡㄥ࠽ࢨ㤹പ 㣥㓵

修复作业步骤

ཌ༩

ď䈭൞⺤䇚ཌ༩ૂু᧛㖟ⴌⲺ仒㢨⴮ੂ੄߃ᨈޛȾ ďཌ༩/ু᧛㖟仒㢨

ȼXS5Cφ⚦㢨 ȼXS5Gφⲳ㢨

㊿㓘㢨ḽ䇦䜞࠼

ᡠ↘փ㖤Ȑ

*2. 用面宽较大的工具拧紧时,

可能造成盖子损坏。

Ȑᡠ↘փ㖤

⁗ޭⴌᶵ രᇐಞ

(19)

•接插件的适用电缆外径有5种 : φ3用(φ3~φ4mm)、 φ4用(φ4~

φ5mm)、 φ6用(φ5~φ6mm)、 φ7用(φ6~φ7mm)、 φ8用(φ7~

φ8mm)。

开始组装前, 请先确认接插件的适用电缆外径与所使用的电缆外径 是否匹配。

•φ6用/φ7用接插件的防水套筒无纹路,φ4用/φ8用接插件的防水套 筒有1条纹路, φ3用接插件的防水套筒有2条纹路。

(2) 插入零件

•如上图所示, 请事先将各零件装入进行了终端加工的电缆。

•请将电缆的保护层剥落长度设为10mm、 芯线的包层剥落长度设为4mm。

•请先在芯线导体与焊帽终端进行预焊, 然后实施焊接。

•焊帽终端的焊接作业建议在下列条件下进行。

烙铁温度 : 350±5℃

焊接时间 : 3±1秒

•若电缆焊接后的尺寸 (*A) 超过6.5mm, 保护构造的性能无法发挥。

•请将电缆的保护层剥落长度设为14mm、 芯线的包层剥落长度设为4mm。

•请勿使芯线断线、 受损, 或者使前端扩张。

•在压接工具 XY2F-0002 中安装定位器XY2F-0003 (两者都另售) , 并将压接工具的选择器标度盘数值分别调整为 “8”

(XS5U-@@21) 和 “8” (XS5U-@@22时)。

•请先将压接端子装入定位器, 然后压入, 直至压接端子上看不见电 线芯线。

•请握紧压接工具的手柄后进行压接。

(请握紧手柄, 直至其复位至开放位置。)

•请如图所示, 将电缆芯线上的压接端子压入端子夹箍。 此时请按照 指定, 使电缆芯线颜色与端子夹箍编号 (与接插件的端子编号一 致) 保持一致。

焊接/压接型接插件

螺钉接插件

㖟ⴌ 䱨≪㺢ྍ ⭫㔼ᢙ⡽ ᣚⴌ

㖟ⴌ

㇃⧥ ӻ⴪䀈ශε*

⭫㔼ᢙ⡽ ᣚⴌ 䱨≪㺢ྍ

直线型接插件

直角接插件

* 螺钉接插件型无需箍环。

㖟ⴌ 㖟ⴌ

䱨≪㺢ྍ

⭫㔼ᢙ⡽

⭫㔼ᢙ⡽

ᣚⴌ ᣚⴌ

㇃⧥*

(

*2

)

䱨≪㺢ྍ

请确认各零件已备齐。

5极型接插件 (XS2C-D5S @和 XS2G-D5S @)随附绝缘盖 与绝缘管。

*1. φ7、φ8用产品不使用箍环。

*2. φ7、φ8用防水衬套请按照图示方向插入。

焊接型接插件

压接型接插件

4 6

6±0.5 *A

4 10 0

−4

压接型

䖲᥹ᠷ⠛ य़࡯

1̚1.5

配线

(20)

• 请先将端子块的键对准端子夹箍的键槽, 然后将压接端子临时插入 端子块的孔内, 与端子夹箍一起插入电缆。

• 请旋松1~4号端子的螺钉, 将芯线对准端子编号后插入。

• 请使用专用螺丝刀 (XW4Z-00B) *充分紧固螺钉, 以免芯线脱落

(紧固转矩 :0.15~0.2N·m)。

• 5极型时

• 连接在5号端子上的芯线全长为15mm, 包层剥落长度应为8mm。

• 最初连接在位于中央的5号端子上。

• 请使芯线从带突起的一侧穿过5号端子孔,然后使用专门的螺丝刀充 分紧固螺钉 (紧固转矩 :1~4号端子 : 0.15~0.2N·m

5号端子 : 0.03~0.05N·m), 再用钳子等工具切断外露的芯线。

• 请如下图所示弯曲电缆, 然后盖上附带的绝缘盖, 使其与其它芯线 绝缘。

• 请将剩余的芯线连接在1~4号端子上。

5极接插件型 “连接带屏蔽电缆”

• 请使屏蔽的接地线穿过附带的绝缘管, 然后连接到端子上。

• 充分紧固螺钉后, 请通过目视确认芯线间是否已绝缘。

* 紧固螺钉时, 请使用专门的螺丝刀 (XW4Z-00B)。 由于和螺钉的螺旋开槽尺 寸相一致, 因此不会损伤螺钉。

(4) 插入端子块

• 请将端子块的定位键三角标记与罩盖的三角标记对齐, 然后将罩盖 插入端子块。

• 使用直角型接插件的罩盖时, 嵌合面侧的极性键的位置与电缆引出方 向的关系由罩盖中插入定位键的位置确定 (可每隔90°进行设定)。

• 请充分压入, 直至从外壳侧面看不见定位键。

螺钉接插件

ッᄤഫ ッᄤ།ㅡ

䬂ῑ 䬂ῑ

䬂 XS5C Փ⫼ XS5G Փ⫼

6±0.5

插入

8 12

12±0.5

电缆终端加工

• 4极型时

8 7 8

12 ッᄤ1ࠄ4ⱘᇐԧ

⫼Ѣッᄤ5ⱘᇐԧ

㶎䩝

㶎䩝

さ䍋 ϧ⫼㶎ϱߔ

ϧ⫼㶎ϱߔ

㒱㓬Ⲫ

㒱㓬ㅵ

᥹ഄ㒓

XW4Z-00B螺丝刀

䫕㋻ᔍㇻ O⦃

ᵕᗻ䬂 ᅮԡ䬂˄ϝ㾦ᷛ䆄˅ ϝ㾦ᷛ䆄 端子块

(焊接型)

罩盖

(直线型)

(压接型) (直角型)

(21)

•请将端子块的三角标记与罩盖的三角标记对齐后插入。

•请使用罩盖锁充分紧固, 直至端子块不会脱落。 (0.39~0.49N·m)

(5) 安装盖

•将罩盖完全插入端子块后 (响起 “咔嗒” 的插入声), 请用手将 罩盖牢固地拧紧。 (0.39~0.49N·m)

注:否则, 会造成保护构造 (IP67) 的性能无法发挥, 或者因振动而 导致松动, 请予以注意。 此外, 请勿使用虎钳等工具, 否则会 导致产品损坏。

•牢固地拧紧罩盖时, 上图的A尺寸如下表所示 (电缆外径尺寸和接 插件型号)。

(6) 组装后

•组装后, 请先确认芯线间是否绝缘, 然后加以使用。

推荐电缆

使用市售电缆, 在组装式接插件上布设电缆时, 可使用外径 φ3~φ6 mm、 芯线导体规格0.18~0.75 mm2(压接型/螺钉接线型)、

0.5 mm2以下 (焊接型) 的电缆。

关于接插件配置

使用传感器I/O接插件, 构成从传感器侧到控制柜侧的连接系统时,

出于安全方面的考虑, 请使插头位于传感器侧、 插座位于控制柜侧

(内螺纹端子位于电源侧) 配置接插件。

•将插头外盖的凸出部分与插座上的极性键对齐, 然后完全插入插头。

•握住滚花插座握柄, 然后将插头的凸出部分插进插座的插槽中。

•将滚花插座握柄按相对于插头顺时针的方向旋转大约45度。 发出咔 哒声即表明接插件已锁定。 也可以通过插头和插座上的对齐标记确 定锁定位置。

2. 连接XS5和XS2

•将插头外盖的凸出部分与插座上的极性键对齐, 然后完全插入插头。

•使用连接 2 个 XS2 接插件时一样的方法, 按顺时针方向拧紧滚花握柄。

•用手充分紧固接插件。

接插件 使用电缆外径 (mm)

6mm 5mm 4mm 3mm

φ

6用电缆

1 0 — —

φ

4用电缆

— 2 1 —

φ

3用电缆

— — 2 1

п䀈ḽ䇦

ㄥᆆඍ 㖟ⴌ䬷

㖟ⴌ

(螺钉接插件型)

A ᡸⲪ

传感器侧 中继电缆 面板侧

(电源侧)

(插头) (插座) (插头) (插座)

ᵕᗻ䬂 㔽ⲪⱘߌߎϢᵕ ᗻ䬂ᇍ唤DŽ

ᇍ唤ᷛ䆄

(22)

注意事项

不要在超出规格的环境中使用接插件。

● 接插件的连接和断开

•连接或断开接插件时, 确保用手拿着接插件。

•断开接插件时不要握着电缆。

•接合接插件时, 请务必先将插头完全插入插座底部, 然后再尝试锁 定接插件。

•请勿使用任何工具连接接插件。 一律用手操作。 虎钳或其他工具可 能会损坏接插件。

•将接插件与XS2或其他M12接插件接合时, 请手动将锁紧固到 0.39~0.49N·m的力矩。

● 配线

•在为传感器、 限位开关或其他设备接线时, 请务必先确认接线图。

•铺设电缆时要确保不对接插件施加任何外力。 否则, 可能无法满足 保护等级 (IP67)。

● 保护结构

•接插件的保护等级 (IP67) 不适用于完全水密结构。 不要在水下使用 接插件。

•不要踩到接插件或在上面放置任何物体。 这样做可能会损坏接插件。

一般注意事项

•请勿过度拉扯接插件或电缆。 请勿以任何可在接合处或电缆连接施 加负载的方式安装接插件或电缆。 这样可能会损坏接插件或折断电 缆内部的金属线。

•请将接插件或电缆安装在不会被踩到的位置, 以防止电缆内部的金 属线折断和接插件损坏。 如果必须将接插件或电缆安装在可能被踩 到的位置, 请使用护盖加以保护。

•请先参见电缆规格, 然后再折弯电缆, 不要使折弯半径小于其最小值。

•如果安装期间没有安装传感器或开关, 请使用防尘盖XS2Z-14/15或 防水盖XS5Z-11保护接插件的接合表面。

设定

不要在机组底座附近弯曲电缆。

最小弯曲半径为40mm。

使用注意事项

(23)

1. 定义

本注意事项中的术语定义如下。

( 1)  “本公司产品”: “本公司”的FA系统机器、通用控制器、传感器、电子/结构部件

( 2)  “产品目录等”: 与“本公司产品”有关的欧姆龙综合产品目录、FA系统设备综合产品目录、安全组件综合产品目录、电子/机构部件综合产品目录以及其他产品目录、规格书、

使用说明书、操作指南等, 包括以电子数据方式提供的资料。

( 3)  “使用条件等”: 在“产品目录等”资料中记载的“本公司产品”的使用条件、额定值、性能、动作环境、操作使用方法、使用时的注意事项、禁止事项以及其他事项

( 4)  “客户用途”: 是指“本公司产品”的客户使用本产品的方法, 包括将“本公司产品”组装或运用到客户生产的部件、电子电路板、机器、设备或系统等产品中。

( 5)  “适用性等”: 在“客户用途”中“本公司产品”的( a) 适用性、( b) 动作、( c) 不侵害第三方知识产权、( d) 法规法令的遵守以及( e) 满足各种规格标准  2. 关于记载事项的注意事项

对“产品目录等”中的记载内容, 请理解如下要点。

( 1)  额定值及性能值是在单项试验中分别在各条件下获得的值, 并非保证在各额定值及性能值的综合条件下获得的值。

( 2)  所提供的参考数据仅作为参考, 并非保证可在该范围内一直正常动作。

( 3)  应用示例仅作参考, “本公司”就“适用性等”不做保证。

( 4)  如果因改进或本公司原因等, 本公司可能会停止“本公司产品”的生产或变更“本公司产品”的规格。

3. 使用时的注意事项

选用及使用本公司产品时请理解如下要点。

( 1)  除了额定值、性能指标外, 使用时还必须遵守“使用条件等”。

( 2)  客户必须自己负责确认“适用性等”, 然后判断是否选用“本公司产品”。“本公司”对“适用性等”不做任何保证。

( 3)  对于“本公司产品”在客户的整个系统中的设计用途, 必须由客户自己负责对是否已进行了适当配电、安装等进行事先确认。

( 4)  使用“本公司产品”时, 客户必须采取如下措施: ( i) 相对额定值及性能指标, 必须在留有余量的前提下使用“本公司产品”, 并采用冗余设计等安全设计( ii) 所采用的安全 设计必须确保即使“本公司产品”发生故障时也可将“客户用途”中的危险降到最小程度、( iii) 构建随时提示使用者危险的完整安全体系、( iv) 针对“本公司产品”及“客户 用途”定期实施各项维护保养。

( 5)  “本公司产品”是作为用于一般工业产品的通用产品而设计生产的。因此, 不是为如下用途而设计生产的。如果客户将“本公司产品”用于这些用途, “本公司”关于“本公司 产品”不做任何保证。

( a)  必须具备很高安全性的用途( 例: 核能控制设备、燃烧设备、航空/宇宙设备、铁路设备、升降设备、娱乐设备、

医疗设备、安全装置、其他可能危及生命及人身安全的用途)

( b)  必须具备很高可靠性的用途( 例: 燃气、自来水、电力等供应系统、24小时连续运行系统、结算系统、以及其他处  理权利、财产的用途等)

( c)  具有苛刻条件或严酷环境的用途( 例: 安装在室外的设备、会受到化学污染的设备、会受到电磁波影响的设备、会  受到振动或冲击的设备等)

( d)  “产品目录等”资料中未记载的条件或环境下的用途

( 6)  除了不适用于上述3.( 5) ( a) 至( d) 中记载的用途外, “本产品目录等资料中记载的产品”也不适用于汽车( 含二轮车, 以下同) 。请勿配置到汽车上使用。关于汽车配置用 产品, 请咨询本公司销售人员。

4. 保修条件

“本公司产品”的保修条件如下。

( 1)  保修期限 自购买起1年。( 但是, “产品目录等”资料中有明确说明时除外。)

( 2)  保修内容 对于发生故障的“本公司产品”, 由“本公司”判断实施其中任一种保修方式。

( a)  在本公司的维修保养服务点对发生故障的“本公司产品”进行免费修理( 但是对于电子、结构部件不提供修理服务。)

( b)  对发生故障的“本公司产品”免费提供同等数量的替代品

( 3)  非保修对象 当故障原因为如下任何一种情况时, 不提供保修。

( a)  将“本公司产品”用于原本设计用途以外的用途

( b)  超过“使用条件等”范围的使用

( c)  违反本注意事项“3.使用时的注意事项”的使用

( d)  因非“本公司”进行的改装、修理导致故障时

( e)  因非“本公司”出品的软件导致故障时

( f)  按照从“本公司”出货时的科学、技术水平无法预见的原因

( g)  上述以外, “本公司”或“本公司产品”以外的原因( 包括天灾等不可抗力)

5. 责任限度

本注意事项中记载的保修是关于“本公司产品”的全部保证。对于产生的与“本公司产品”有关的损害, “本公司”及“本公司产品”的经销商不负任何责任。

本书的信息已仔细核对并认为是准确的, 但是对于文字, 印刷和核对错误或疏忽不承担任何责任。

6. 出口管理

将“本公司产品”或技术资料出口或向国外提供时, 遵守中国及有关各国关于安全保障进出口管理方面的法律、法规的同时, 理解防止扩散大规模杀伤性武器 和防止过度储备常规武器之宗旨的基础上, 为不被用于上述用途而请恰当地管理。若客户涉嫌违反上述法律、法规或将“本公司产品”用于上述用途时, 有可 能无法提供“本公司产品”或技术资料。



2016.3  注: 规格如有变更, 恕不另行通知。请以最新产品说明书为准。

欧姆龙自动化( 中国) 有限公司

參考文獻

相關文件

作出任何明示或隱含的陳述、申述、保證或擔保。對於任何人士因使用

充份,且木材包裝材料在國際貿易中被普遍使用,恐 對正常貿易造成不必要的限制效果,是否有其必要值 得商榷,因此

在國外從A國將外國製造貨品出口至B國 可能受 出口管理法規規範,前提是外國製 造貨品:.

 基准制的选用原则是:优先选用基孔制 ;只有在下列条件 下才使用基轴制 :①直接使用有一定公差等级而不再进行机

许多大经济体如中、美、日等国均采用生产者价格作计算,因此,由参考期 2014

许多大经济体如中、美、日等国均采用生产者价格作计算,因此,由参考期 2014

語言的意義在於使用 ,而使用又是 因應著不同遊戲情境而定,因此語 言意義具有 豐富性、多變性、..

• 田口方法 (Taguchi method) 的意義為利用損 失函數的概念評估品質,採用實驗設計的 方法使產品不易受到不想要或無法控制因 子
