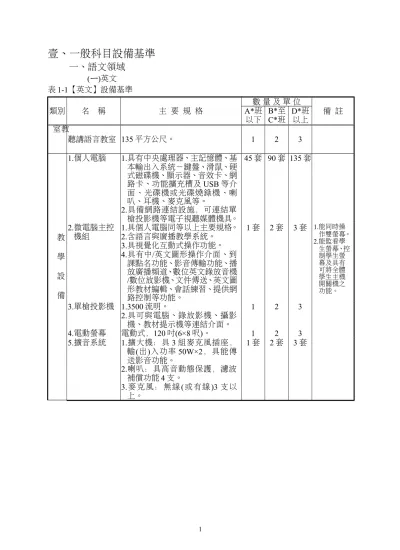

壹、一般科目設備基準
一、語文領域
(ㄧ)英文 表 1-1【英文】設備基準
類別 名 稱 主 要 規 格
數 量 及 單 位
備 註 A*班
以下
B*至
C*班 D*班 以上 教
室
聽講語言教室 135 平方公尺。 1 2 3
教 學 設 備
1.個人電腦 1.具有中央處理器、主記憶體、基 本輸出入系統－鍵盤、滑鼠、硬 式磁碟機、顯示器、音效卡、網 路卡、功能擴充槽及 USB 等介 面、光碟機或光碟燒錄機、喇 叭、耳機、麥克風等。
2.具備網路連結設施，可連結單 槍投影機等電子視聽媒體機具。
45 套 90 套 135 套
2.微電腦主控
機組 1.具個人電腦同等以上主要規格。
2.含語言與廣播教學系統。
3.具視覺化互動式操作功能。
4.具有中/英文圖形操作介面、到 課點名功能、影音傳輸功能、播 放廣播頻道、數位英文錄放音機 /數位放影機、文件傳送、英文圖 形教材編輯、會話練習、提供網 路控制等功能。
1 套 2 套 3 套 1.能同時操
作雙螢幕。
2.能監看學 生螢幕、控 制學生螢 幕及具有 可將全體學生主機 開關機之 功能。
3.單槍投影機 1.3500 流明。
2.具可與電腦、錄放影機、攝影 機、教材提示機等連結介面。
1 2 3
4.電動螢幕 電動式，120 吋(6×8 呎)。 1 2 3 5.擴音系統 1.擴大機：具 3 組麥克風插座，
輸(出)入功率 50W×2，具能傳 送影音功能。
2.喇叭：具高音動態保護，濾波 補償功能 4 支。
3.麥克風：無線 (或有線)3 支以 上。
1 套 2 套 3 套
表 1-1【英文】設備基準(續)
類別 名 稱 主 要 規 格 數 量 及 單 位
備 註 A*班
以下
B*至
C*班 D*班 教 以上
學 設 備
6.網路集線器及
網路接點 1.每台 24 埠。
2.具 IP 群播過濾功能、具支援 跳線自動偵測功能。
3.支援多媒體應用之網際網路 管理協定。
4.本項目包含網路系統與供電 系統安裝施作。
2 套 4 套 6 套
說明：
1.本設備基準適用之部定科目為：英文。
2.本表「數量及單位」區分之三個班級數範圍以 A*、B*、C*、D*表示，主要係為統 整各校對於不同科目、學分數之班級於共用本設備基準之教學設備資源時，能 符合課程綱要總綱之實施通則中有關教學設備規劃之 70%設備使用率原 則；
各校計算實際班級數範圍基準與級距時，應先行統整全校該學期適用本設備表 之所有科目使用之節數，並核算每週適用之總節數，用「22」除以前述學分數 總和，其所得最接近之整數即為數量之最低基準，分別乘以「1」、「2」、「3」後，
即為「數量及單位」欄之三個班級數；其計算方式如下：
A*(整數)＝22÷〔各校所統整共同使用本設備資源於不同科目之每週節數總和〕
B*＝A*+1；C*＝2A*；D*＝C*+1。
3.除適用科目需求之專業教學設備得列為本設備基準外，凡有關視聽、資訊之教 學設備，各校應依教學資源共用之原則，規劃使用共用之視聽教室、電腦教室。
4.各校規劃適用科目教學設備時，應秉「經費統整、設備整合、資源共享」之精神 結合運用校內各群科設備及校外產學合作資源。
5.本設備基準所列之教學設備為實施部定科目必需之基本設備，各校校訂科目及 特色發展所需之設備，學校應逐年編列經費擴充，以符合教學需求。
6.「CD/VCD/DVD 錄放影機、視訊攝影機」等教學物品，雖因規格繁瑣或單價未 達一萬元以上而未列入本設備基準表，各校應依實際教學需要之規格及數量，
逐年優先列入學校預算添購。
二、社會領域
(一)地理 表 1-2【地理】設備基準
類別 名 稱 主 要 規 格 數 量 及 單 位
備 註 11 班
以下 12 至 22 班 23 班 教 以上
室
教具室 45 平方公尺。 1 1 1
教 學 設 備
1.社會科掛圖 全套。 1 套 2 套 3 套 2.地理掛圖 中國區域地理掛圖(全)、臺
灣地理掛圖(認識臺灣地理 篇)、世界文化地理掛圖。
1 套 2 套 3 套
3.六大洲掛圖 全套。 1 套 2 套 3 套 4.地理資訊系統
軟體
需具備向量式及網格式資 料之空間資料數化、儲存、
檔案管理、空間資料分析 及展示等功能，且具有不 同 GIS 資料格式之相互轉 換功能。並提供空間資料 庫以供鍵入。
1 套 1 套 1 套 可採用自由軟體或免費
的軟體。
說明：
1.本設備基準適用之部定科目為：地理。
2.除適用科目需求之專業教學設備得列為本設備基準外，凡有關視聽、資訊之教 學設備，各校應依教學資源共用之原則，規劃使用共用之視聽教室、電腦教室。
3.各校規劃適用科目教學設備時，應秉「經費統整、設備整合、資源共享」之精神 結合運用校內各群科設備及校外產學合作資源。
4.本設備基準所列之教學設備為實施部定科目必需之基本設備，各校校訂科目及 特色發展所需之設備，學校應逐年編列經費擴充，以符合教學需求。
5.「掛圖櫃、收納櫃、展示櫃、世界地理 VCD、DVD、地球儀、GPS」等教學物品，雖 因規格繁瑣或單價未達一萬元以上而未列入本設備基準表，各校應依實際教學 需要之規格及數量，逐年列入學校預算添購。
三、自然領域
(ㄧ)基礎物理
表 1-3-1-1【基礎物理 B】設備基準
類別 名 稱 主 要 規 格
數 量 及 單 位
備 註 11 班
以下
12 至
22 班 23 班 教 以上
室
物理實驗室 180 平方公尺。 1 2 3
教 學 設 備
1.共鳴音叉實驗裝 置
鋼製單音叉、木製音箱、木柄附橡
皮擊槌、保力龍球及支架。 3 套 6 套 9 套 2.載流長直導線電
流磁效應實裝置
三層式儀器架、中層板上置一印 有圓形測距尺及方向對準線之塑 膠色板、長直導線、羅盤、電流 計、電源供應器。
3 套 6 套 9 套
3.實驗桌 300×150×85cm ， 桌 面 需 為 高 硬
度、光滑面版。 3 6 9
說明：
1.本設備基準適用之部定科目為：基礎物理 B。
2.除適用科目需求之專業教學設備得列為本設備基準外，凡有關視聽、資訊之教 學設備，各校應依教學資源共用之原則，規劃使用共用之視聽教室、電腦教室。
3.各校規劃適用科目教學設備時，應秉「經費統整、設備整合、資源共享」之精神 結合運用校內各群科設備及校外產學合作資源。
4.本設備基準所列之教學設備為實施部定科目必需之基本設備，各校校訂科目及 特色發展所需之設備，學校應逐年編列經費擴充，以符合教學需求。
5.「鐵鎚、尖嘴鉗、起子、扳手、三用電表、電銲槍、電烙鐵、游標卡尺、檯秤」等教學 物品，雖因規格繁瑣或單價未達一萬元以上而未列入本設備基準表，各校應依 實際教學需要之規格及數量，逐年列入學校預算添購。
6.物理實驗室應配置足量之實驗桌椅(含電源插座)，裝設水槽、除濕機及氣壓計，
並規劃儀器儲藏室，通風寬敞可遮光。
表 1-3-1-2【基礎物理 C】設備基準
類別 名 稱 主 要 規 格 數 量 及 單 位
備 註 11 班
以下 12 至
22 班 23 班 教 以上
室
物理實驗室 180 平方公尺。 1 2 3
教 學 設 備
1.自由落體實驗裝 置
實驗架、電磁鐵裝置、金屬球、光
電計時器。 3 套 6 套 9 套
2.斜面實驗裝置 鋁製斜面、小車、角度計、砝碼盤。 3 套 6 套 9 套 3.牛頓第二運動定
律實驗裝置
軌道臺、滑車、滑車擋板、滑輪、水 平調整裝置、雙向刻度尺、水平 儀、砝碼、掛勾砝碼、光電控制計 時器。
3 套 6 套 9 套
4.精密靜力平衡實 驗裝置
力桌、滑輪、圓盤、砝碼組、金屬
環、水平儀、砝碼吊線。 3 套 6 套 9 套 5.金屬的比熱測定
實驗裝置
量熱器、加熱器、溫度計、待測金
屬、水杯。 3 套 6 套 9 套 6.折射率的測定實
驗裝置
雷射光源、透明半圓形水槽、平
板、玻璃片、壓克力片、量角器。 3 套 6 套 9 套 7.光學實驗裝置 光學臺、光具座、雷射光源、一般
光源、濾色片、凹透鏡、凸透鏡、凹 面鏡、凸面鏡、光柵、單狹縫、雙狹 縫、光柵固定夾、移動式影屏附移 動式副尺、C 型夾、捲尺。
3 套 6 套 9 套
8.等電位線與電場 實驗裝置
電場形成盤、金屬電極組、探針、
電流計、電源供應器。 3 套 6 套 9 套 9.歐姆定律及惠司
同電橋實驗裝置
滑線電橋、電阻箱、電流計、電阻、
導線、單刀開關。 3 套 6 套 9 套 10.電流天平實驗
裝置
高靈敏度電流天平、螺管線圈、機 臺、砝碼、電源供應器、電流計、可 變電阻。
3 套 6 套 9 套
11.電磁感應實驗 裝置
感應線圈、鐵棒、磁鐵棒、銅棒、電
流計、連接線、單刀開關。 3 套 6 套 9 套 12.電子的荷質比
實驗裝置
保護暗箱、電子管、線圈、標尺、電
源保護裝置。 3 套 6 套 9 套 13.實驗桌 300×150×85cm，桌面需為高硬
度、光滑面版。 3 6 9
說明：
1.本設備基準適用之部定科目為：基礎物理 C。
2.除適用科目需求之專業教學設備得列為本設備基準外，凡有關視聽、資訊之教 學設備，各校應依教學資源共用之原則，規劃使用共用之視聽教室、電腦教室。
3.各校規劃適用科目教學設備時，應秉「經費統整、設備整合、資源共享」之精神 結合運用校內各群科設備及校外產學合作資源。
4.本設備基準所列之教學設備為實施部定科目必需之基本設備，各校校訂科目及 特色發展所需之設備，學校應逐年編列經費擴充，以符合教學需求。
5.「鐵鎚、尖嘴鉗、起子、扳手、三用電表、電銲槍、電烙鐵、游標卡尺、檯秤」等教學 物品，雖因規格繁瑣或單價未達一萬元以上而未列入本設備基準表，各校應依 實際教學需要之規格及數量，逐年列入學校預算添購。
6.物理實驗室應配置足量之實驗桌椅(含電源插座)，裝設水槽、除濕機及氣壓計，
並規劃儀器儲藏室，通風寬敞可遮光。
(二)基礎化學
表 1-3-2【基礎化學】設備基準
類別 名 稱 主 要 規 格 數 量 及 單 位
備 註 11 班
以下 12 至
22 班 23 班 教 以上
室
化學實驗室 180 平方公尺。 1 2 3 具排水規劃，附煤氣配管。
教 學 設 備
1.實驗桌 300×150×85cm，兩端附 水槽，下附抽屜，桌面 須抗酸鹼，含實驗椅。
6 12 18
2.抽氣櫃 120 ×62×185cm。 2 4 6 3.電子天秤 最大測量值 200g，精度
0.01g，數字顯示。 4 8 12
4.藥品儲存櫃 225×90×210cm。 1 2 3 儲藏精密儀器及高貴
藥品。
5.洗眼噴嘴 不銹鋼材質主體及底
座。 1 2 3
6.淋浴器 不銹鋼材質主體及底
座，含安全淋浴蓮蓬。 1 2 3 說明：
1.本設備基準適用之部定科目為：基礎化學。
2.除適用科目需求之專業教學設備得列為本設備基準外，凡有關視聽、資訊之教 學設備，各校應依教學資源共用之原則，規劃使用共用之視聽教室、電腦教室。
3.各校規劃適用科目教學設備時，應秉「經費統整、設備整合、資源共享」之精神 結合運用校內各群科設備及校外產學合作資源。
4.本設備基準所列之教學設備為實施部定科目必需之基本設備，各校校訂科目及 特色發展所需之設備，學校應逐年編列經費擴充，以符合教學需求。
5.「鐵架全套、試管架、量筒、試管、燒杯、玻璃導管、橡膠塞、鑽孔器、橡膠管、酒精 燈、廣口瓶、玻璃片、直流電供應器、鱷魚夾、三用電錶、陶瓷纖維網、教學模型、
週期表」等教學物品，雖因規格繁瑣或單價未達一萬元以上而未列入本設備基 準表，各校應依實際教學需要之規格及數量，逐年列入學校預算添購。
(三)基礎生物
表 1-3-3-1【基礎生物 B】設備基準
類別 名 稱 主 要 規 格 數 量 及 單 位
備 註 11 班
以下 12 至
22 班 23 班 教 以上
室
生物實驗室 180 平方公尺。 1 2 3 排水良好，具排水規劃。
教 學 設 備
1.實驗桌 300×150×85cm，附水槽、抽
屜，桌面需抗酸鹼。 6 12 18 2.複式顯微鏡 目 鏡 (10×) 、 物 鏡
(4×、10×、40×)。 12 24 36 3. 心 臟 剖 面 模
型
醫學用、人體心臟展示說明
用。 1 2 3
4. 腎 臟 剖 面 模 型
醫學用、人體腎臟展示說明
用。 1 2 3
5.藥品儲存櫃 225×90×210cm。 1 2 3 6.電冰箱 容量達 300L。 1 2 3 說明：
1.本設備基準適用之部定科目為：基礎生物 B。
2.除適用科目需求之專業教學設備得列為本設備基準外，凡有關視聽、資訊之教 學設備，各校應依教學資源共用之原則，規劃使用共用之視聽教室、電腦教室。
3.各校規劃適用科目教學設備時，應秉「經費統整、設備整合、資源共享」之精神 結合運用校內各群科設備及校外產學合作資源。
4.本設備基準所列之教學設備為實施部定科目必需之基本設備，各校校訂科目及 特色發展所需之設備，學校應逐年編列經費擴充，以符合教學需求。
5.「血壓計、玻片標本、解剖工具、DNA 模型、藥品展示架、燒杯、滴管、量筒、錐形 瓶(含橡皮塞)、試管、試管架、試管夾、載玻片、蓋玻片、酒精燈」等教學物品，雖 因規格繁瑣或單價未達一萬元以上而未列入本設備基準表，各校應依實際教學 需要之規格及數量，逐年列入學校預算添購。
6.玻片標本包含：
(1)植物構造玻片標本：單子葉植物與雙子葉植物(草本)的根(橫切、縱切)、莖 (橫切、縱切)、葉(橫切、縱切)。
(2)細胞分裂玻片標本：洋蔥根尖(縱切)。
(3)動物細胞玻片標本：肌肉細胞、神經細胞、血球、精蟲。
(4)原生生物玻片標本：草履蟲、黏菌。
(5)真菌玻片標本：酵母菌、青黴菌。
表 1-3-3-2【基礎生物 C】設備基準
類別 名 稱 主 要 規 格 數 量 及 單 位
備 註 11 班
以下 12 至
22 班 23 班 教 以上
室
生物實驗室 180 平方公尺。 1 2 3
排 水 良 好 ， 具 排 水 規劃。
教 學 設 備
1.實驗桌 300×150×85cm，附水槽、抽
屜，桌面需抗酸鹼。 6 12 18 2.複式顯微鏡 目鏡(10×)、物鏡
(4× 、10×、40×)。 12 24 36 3.解剖顯微鏡 目鏡(10×)、物鏡(2×、4×)。 12 24 36 4.電子天秤 最大測量值 200g，精度
0.01g，數字顯示。
1 2 3 5. 心 臟 剖 面 模
型
醫學用、人體心臟展示說明
用。 1 2 3
6. 腎 臟 剖 面 模 型
醫學用、人體腎臟展示說明
用。 1 2 3
7.藥品儲存櫃 225×90×210cm。 1 2 3 8.電冰箱 容量達 300L。 1 2 3 說明：
1.本設備基準適用之部定科目為：基礎生物 C。
2.除適用科目需求之專業教學設備得列為本設備基準外，凡有關視聽、資訊之教 學設備，各校應依教學資源共用之原則，規劃使用共用之視聽教室、電腦教室。
3.各校規劃適用科目教學設備時，應秉「經費統整、設備整合、資源共享」之精神 結合運用校內各群科設備及校外產學合作資源。
4.本設備基準所列之教學設備為實施部定科目必需之基本設備，各校校訂科目及 特色發展所需之設備，學校應逐年編列經費擴充，以符合教學需求。
5.「血壓計、肺活量計、玻片標本、解剖工具、DNA 模型、藥品展示架、燒杯、滴管、量 筒、錐形瓶(含橡皮塞)、試管、試管架、試管夾、載玻片、蓋玻片、酒精燈」等教學 物品，雖因規格繁瑣或單價未達一萬元以上而未列入本設備基準表，各校應依 實際教學需要之規格及數量，逐年列入學校預算添購。
6.玻片標本包含：
(1)植物構造玻片標本：單子葉植物與雙子葉植物(草本)的根(橫切、縱切)、莖 (橫切、縱切)、葉(橫切、縱切)。
(2)細胞分裂玻片標本：洋蔥根尖(縱切)。
四、藝術領域
(ㄧ)音樂
表 1-4-1【音樂】設備基準
類別 名 稱 主 要 規 格 數 量 及 單 位 11 班 備註
以下 12 至
22 班 23 班 以上 教
室
音樂教室 135 平方公尺。 1 2 3
具隔音遮光規劃。
教 學 設 備
1.鋼琴 鋼琴為直立式三號琴或
平臺式鋼琴。 1 2 3
2.音響播放器材 內含基準機櫃、前級放 大器、8 軌以上輸入模 式、綜合擴大機、有線與 無線麥克風、喇叭(立體 聲道)、雙卡式錄音 座、DVD 數位影音光碟 機 (可播放
CD 、VCD、DVD、MP3 等)。
1 組 2 組 3 組
3.教育版之繪譜、
編曲等相關軟體
需能繪製五線，及轉存
影像檔及 MIDI 檔。 1 套 2 套 3 套 依 照 各 校 電 腦 教 室 電 腦 數 量 規 劃 數 量 ， 並 儘 量 採 用 自 由 軟 體 或 免 費 的 軟 體。
說明：
1.本設備基準適用之部定科目為：音樂。
2.除適用科目需求之專業教學設備得列為本設備基準外，凡有關視聽、資訊之教 學設備，各校應依教學資源共用之原則，規劃使用共用之視聽教室、電腦教室。
3.各校規劃適用科目教學設備時，應秉「經費統整、設備整合、資源共享」之精神 結合運用校內各群科設備及校外產學合作資源。
4.本設備基準所列之教學設備為實施部定科目必需之基本設備，各校校訂科目及 特色發展所需之設備，學校應逐年編列經費擴充，以符合教學需求。
(二)美術
表 1-4-2【美術】設備基準
類別 名 稱 主 要 規 格 數 量 及 單 位
備 註 11 班
以下
12 至
22 班 23 班 教 以上
室
美術教室 135 平方公尺。 1 2 3 具遮光規劃。
教學
備設美術教學設備 如說明 6。 1 組 2 組 3 組
說明：
1.本設備基準適用之部定科目為：美術、藝術群之展演實務(美術Ⅰ-Ⅲ)。
2.除適用科目需求之專業教學設備得列為本設備基準外，凡有關視聽、資訊之教 學設備，各校應依教學資源共用之原則，規劃使用共用之視聽教室、電腦教室。
3.各校規劃適用科目教學設備時，應秉「經費統整、設備整合、資源共享」之精神 結合運用校內各群科設備及校外產學合作資源。
4.本設備基準所列之教學設備為實施部定科目必需之基本設備，各校校訂科目及 特色發展所需之設備，學校應逐年編列經費擴充，以符合教學需求。
5.「美術圖書、美術圖片、幻燈片、錄影帶、多媒體影音光碟、靜物教材」等教學物 品，雖因規格繁瑣或單價未達一萬元以上而未列入本設備基準表，各校應依實 際教學需要之規格及數量，逐年列入學校預算添購。
6.美術教學設備參考清單如下：畫架、畫板(4 開以上)，數量 45；畫桌每張面積 180×90cm，數量 8。
(三)藝術生活
表 1-4-3【藝術生活】設備基準
類別 名稱 主 要 規 格 數 量 及 單 位
備 註 A*班
以下 B*至
C*班 D*班 以上 教室
視聽教室 180 平方公尺。 1 2 3
學校得視實際需 要規劃為階梯教 室、遮光設施或設 計小型表演木質 地板舞臺、投射燈 具等。
教 學 設 備
影音播放器材 1.單槍投影機，3500 流明。
2.珠光銀幕。
3.基準機櫃。
4.前級放大器、8 軌以上輸 入模式、綜合擴大機、有 線與無線麥克風、喇叭(立 體聲道)、雙卡式錄音 座、DVD 數位影音光碟 機 (可播放
CD 、VCD、DVD、MP3 等)、錄放影機。
1 套 2 套 3 套
說明：
1.本設備基準適用之部定科目為：藝術生活、各群需運用視聽教室實習之科目。
2.本表「數量及單位」區分之三個班級數範圍以 A*、B*、C*、D*表示，主要係為統 整各校對於不同科目、學分數之班級於共用本設備基準之教學設備資源時，能 符合課程綱要總綱之實施通則中有關教學設備規劃之 70%設備使用率原則；各 校計算實際班級數範圍基準與級距時，應先行統整全校該學期適用本設備表之 所有科目使用之節數，並核算每週適用之總節數，用「22」除以前述學分數總 和，其所得最接近之整數即為數量之最低基準，分別乘以「1」、「2」、「3」後，
即為「數量及單位」欄之三個班級數；其計算方式如下：
A*(整數)＝22÷〔各校所統整共同使用本設備資源於不同科目之每週節數總和〕
B*＝A*+1；C*＝2A*；D*＝C*+1。
3.除適用科目需求之專業教學設備得列為本設備基準外，凡有關視聽、資訊之教 學設備，各校應依教學資源共用之原則，規劃使用共用之視聽教室、電腦教室。
4.各校規劃適用科目教學設備時，應秉「經費統整、設備整合、資源共享」之精神 結合運用校內各群科設備及校外產學合作資源。
5.本設備基準所列之教學設備為實施部定科目必需之基本設備，各校校訂科目及 特色發展所需之設備，學校應逐年編列經費擴充，以符合教學需求。
6.「排演箱、排演平台、縫紉機、燈具」等教學物品，雖因規格繁瑣或單價未達一萬 元以上而未列入本設備基準表，各校應依實際教學需要之規格及數量，逐年列 入學校預算添購。
7.視聽教室應訂定使用管理規定，提供全校共同使用。
五、生活領域
(ㄧ)生活科技 表 1-5-1【生活科技】設備基準
類別 名 稱 主 要 規 格
數 量 及 單 位 11 班 備註
以下 12 至 22 班
23 班以上 教
室
生活科技教室 225 平方公尺。 1 2 3 教
學 設 備
1.安全防護配備 如說明 5。 16 套 32 套 48 套 2.空氣壓縮機 1/2HP 以上、3L、110V。 1 2 3
2.圓鋸機 桌上型。 1 2 3
3.線鋸機 桌上型。 2 4 6
4.手電鑽 震動型，500 W、0~2800
rpm。 2 4 6 含 0.1~10mm 鑽頭。
說明：1.本設備基準適用之部定科目為：生活科技。
2.除適用科目需求之專業教學設備得列為本設備基準外，凡有關視聽、資訊之教 學設備，各校應依教學資源共用之原則，規劃使用共用之視聽教室、電腦教室。
3.各校規劃適用科目教學設備時，應秉「經費統整、設備整合、資源共享」之精神 結合運用校內各群科設備及校外產學合作資源。
4.本設備基準所列之教學設備為實施部定科目必需之基本設備，各校校訂科目及 特色發展所需之設備，學校應逐年編列經費擴充，以符合教學需求。
5.安全防護配備應至少包含安全眼鏡、安全面罩、耐溫手套等個人安全防護器材。
6.「金工虎鉗、木工虎鉗、雙面鋸或木工折鋸、曲線鋸、鋼鋸、丁字尺、三角板、直尺、
鋼捲尺、布捲尺、游標卡尺、鋼尺、大型黑板用圓規、大型黑板用三角板、交流安 培計、直流安培計、數位三用電表、三用電表、天秤、C 型夾、尖嘴鉗、斜口鉗、電 烙鐵、小型瓦斯焊槍、熱熔膠槍、一字螺絲起子、十字螺絲起子、六角扳手、剝線 鉗、拔釘器、活動扳手、鐵鎚、木鎚、銼刀、管鉗扳手、固定鉗、套筒扳手、衝擊起子 金工剪刀、釘槍」等教學物品，雖因規格繁瑣或單價未達一萬元以上而未列入 本設備基準表，各校應依實際教學需要之規格及數量，逐年列入學校預算添購。
7.本科目相關設備如「太陽能模型車；機械能、電能、熱能、光能、磁能、聲能、風 能和化學能等相互轉換之能源轉換模型組)；16 吋桌上型線鋸機(可切削薄木板 材用)；10 吋桌上型木工輕型切斷機(可截切各尺寸木材及調整角度)；14 吋桌 上型金工切斷機(可切斷各種金屬鐵管鐵材)；1/4HP 之 5 段變速桌上型鑽床；
180W 、 13000i/rpm 砂 磨 機 ( 附 集 塵 器 設 備 ) ； 布 輪 機 ( 附 集 塵 器 設 備 ) ；
(二)家政 表 1-5-2【家政】設備基準
類別 名 稱 主 要 規 格 數 量 及 單 位
備 註 7 班
以下 8 至
14 班 15 班 教 以上
室
專業家政教室 135 平方公尺。 1 2 3
教 學 設 備
1.心肺復甦訓練人 體模型
成人模型、兒童模型、嬰兒模
型各一。 1 組 2 組 3 組 可與【健康與
護理】共用。
2.沐浴娃娃 1.出生 2 個月。
2.重量 3kg。
3.含男女嬰。
1 組 2 組 3 組
3.色立體教學用具 色立體(將色彩的三屬性有系 統的配置成三次元的立體形狀 者)。
1 組 2 組 3 組
4.塑膠人頭模型 乳膠材質。 1 組 2 組 3 組 5.紫外線殺菌箱 儀器型，含紫外線殺菌燈管，
可定時。 1 2 3 儀器型紫外
線殺菌箱(能 將清潔好的 器具或用品 類徹底用紫 外線光做殺 菌)。
說明：
1.本設備基準適用之部定科目為：一般科目之家政。
2.除適用科目需求之專業教學設備得列為本設備基準外，凡有關視聽、資訊之教 學設備，各校應依教學資源共用之原則，規劃使用共用之視聽教室、電腦教室。
3.各校規劃適用科目教學設備時，應秉「經費統整、設備整合、資源共享」之精神 結合運用校內各群科設備及校外產學合作資源。
4.本設備基準所列之教學設備為實施部定科目必需之基本設備，各校校訂科目及 特色發展所需之設備，學校應逐年編列經費擴充，以符合教學需求。
5.「急救箱、沐浴用具、縫紉用具(含梭子、梭殼、車針…等)、整燙用具(含蒸汽熨斗、
燙馬、燙布等)」等教學物品，雖因規格繁瑣或單價未達一萬元以上而未列入本 設備基準表，各校應依實際教學需要之規格及數量，逐年列入學校預算添購。
(三)計算機概論
表 1-5-3【計算機概論】等設備基準
類別 名 稱 主 要 規 格
數量及單位
備 註 A*班
以下B*至 C*班 D*班
以上 教
室
電腦教室 135 平方公尺。 1 2 3
須附完整電力 配線。
教 學 設 備
1.個人電腦 1.具有中央處理器、主記憶體、基本輸 出入系統－鍵盤、滑鼠、硬式磁碟 機、顯示器、音效卡、網路卡、功能擴 充槽及 USB 等介面、光碟機或光碟 燒錄機、喇叭等。
2.具備網路連結設施，可連結單槍投 影機、教材提示機等電子視聽媒體 機具。
46 套 92 套 138 套含 教 師 與 學 生。
2.單槍投影機 1.3500 流明。
2.具可與電腦、錄放影機、攝影機、教 材提示機等連結介面。
1 2 3
3.螢幕廣播教 學設備
可全體廣播、個別廣播、分組廣播、輪
流監看、個別監看，及學生畫面廣播。1 套 2 套 3 套
4.電源穩壓器 20kVA。 1 2 3
5.教學擴音設
備 1.擴大機(含麥克風)：具 3 組麥克風 插座；輸(出)入功率 50W×2，具能 傳送影音功能。
2.喇叭：具高音動態保護，濾波補償 功能 4 支。
1 套 2 套 3 套
6.網際網路 連線相關 設備
1.教室內區域網路(Ethernet)速度 100Mbps。
2.集線器連接埠須滿足整間教室電腦 上網之需求(若單一設備連結埠不 足，得串接之)。
3.集線器之廣域網路埠(WAN port)數 量至少一個，並能連接網際網路，
速度至少能支援 100Mbps。
4.對外網路連線方式可有數據專 線、ADSL、衛星或有線電視(CATV) 等。
1 套 2 套 3 套 若直接連臺灣
學術網路需含 置於縣市教育 網路中心之網 路設備。
表 1-5-3【計算機概論】等設備基準(續) 類別 名 稱 主 要 規 格
數量及單位
備 註 A*班
以下B*至 C*班 D*班
以上 教
學 設 備
7.軟體 1.作業系統
2.辦公室自動化軟體
3.瀏覽文件、影像、聲音、視訊軟體 4.壓縮軟體
5.影像處理軟體 6.影音編輯軟體 7.程式語言軟體 8.電腦會計軟體
46 套 92 套 138 套儘量採用自由 軟體或免費的 軟體。
說明：
1.本設備基準適用之部定科目為：計算機概論及各群需運用電腦教室實習之科目。
2.「數量及單位」區分之三個班級數範圍以 A*、B*、C*、D*表示，主要係為統整各 校對於不同科目、學分數之班級於共用本設備基準之教學設備資源時，能符合 課程綱要總綱之實施通則中有關教學設備規劃之 70%設備使用率原則；各校計 算實際班級數範圍基準與級距時，應先行統整全校該學期適用本設備表之所有 科目每週使用節數總和，並用「22」除以前述節數總和，其所得最接近之整數即 為數量之最低基準，分別乘以「1」、「2」、「3」後，即為「數量及單位」欄之三個班 級數；其計算方式如下：
A*(整數)＝22÷〔各校所統整共同使用本設備資源於不同科目之每週節數總和〕；
B*＝A*+1；C*＝2A*；D*＝C*+1。
3.除適用科目需求之專業教學設備得列為本設備基準外，凡有關視聽、資訊之教 學設備，各校應依教學資源共用之原則，規劃使用共用之視聽教室、電腦教室。
4.各校規劃適用科目教學設備時，應秉「經費統整、設備整合、資源共享」之精神，
結合運用校內各群科設備及校外產學合作資源。
5.本設備基準所列之教學設備為實施部定科目必需之基本設備，各校校訂科目及 特色發展所需之設備，學校應逐年編列經費擴充，以符合教學需求。
6.「電腦桌、電腦椅、白板、彩色噴墨印表機、雷射印表機、平台掃瞄器、連接網路伺 服器、個人電腦及印表機等設備之安裝、連接、設定所需材料(包括線材、雙絞線 category5E、集線器、交換器)」等教學物品，雖因規格繁瑣或單價未達一萬元以 上而未列入本設備基準表，各校應依實際教學需要之規格及數量，逐年列入學 校預算添購。
7.須訂定電腦教室使用及管理辦法，並指定專人管理及維護。
六、健康與體育
(ㄧ)體育
表 1-6-1【體育】設備基準
類別 名 稱 主 要 規 格 數 量 及 單 位
備 註 11 班
以下 12 至
22 班 23 班 教 以上
室
器材室 45 平方公尺。 1 2 3
教 學 設 備
1.體操教學設備 如說明 6。 1 套 2 套 3 套 2.遊戲用拔河繩 2 吋×60m。 1 2 3 3.田徑教學設備 如說明 7，適用田徑規則。 1 套 2 套 3 套 4.足球教學設備 如說明 8。 1 組 1 組 1 組 5.籃球教學設備 如說明 9。 1 組 2 組 3 組 6.排球教學設備 如說明 10。 2 組 4 組 6 組 7.棒(壘)球教學設備 如說明 11。 1 組 2 組 3 組 8.網球教學設備 如說明 12。 1 組 2 組 3 組 9.羽球教學設備 如說明 13。 1 組 2 組 3 組 10.桌球教學設備 如說明 14。 1 組 2 組 3 組 11.手球教學設備 如說明 15。 1 組 2 組 3 組 說明：
1.本設備基準適用之部定科目為：體育。
2.除適用科目需求之專業教學設備得列為本設備基準外，凡有關視聽、資訊之教 學設備，各校應依教學資源共用之原則，規劃使用共用之視聽教室、電腦教室。
3.各校規劃適用科目教學設備時，應秉「經費統整、設備整合、資源共享」之精神 結合運用校內各群科設備及校外產學合作資源。
4.本設備基準所列之教學設備為實施部定科目必需之基本設備，各校校訂科目及 特色發展所需之設備，學校應逐年編列經費擴充，以符合教學需求。
5.「小黑板、韻律房鼓、打氣筒、鈴鼓、錄放音機 」等教學物品，雖因規格繁瑣或單 價未達一萬元以上而未列入本設備基準表，各校應依實際教學需要之規格及數 量，逐年優先列入學校預算添購。
6.體操教學設備參考清單如下：
(1)低單槓(120±20cm，數量 3)。
(2)高單槓(槓高 275×槓長 240×槓徑 2.8cm，數量 2)。
(3)低雙槓(槓高 120cm，數量 2)。
(4)高雙槓(槓高 180cm，數量 1)。
(1)跳高架(數量 1)。
(2)鉛球(男子用 2kg，數量 8，女子用 1kg，數量 8)、 鉛球圈(數量 1)。
(3)抵趾板(數量 1)。
(4)鐵餅(男子用 1.5kg，數量 8，女子用 1kg，數量 8)、鐵餅圈(數量 1)。
(5)標槍(數量 8)、標槍起擲板(數量 1)。
(6)起跑架(數量 8)、接力棒(數量 8)。
(7)終點裁判臺(不銹鋼管製，9 層臺階，花紋座板，數量 1)、終點柱(數量 1)。
(8)欄架(方形鐵管底座，支柱啞管圓管，高級木板，5 段高度調整，數量 10)。
(9)捲尺(30m、50m、100m stilon tape(手提型)，數量各 1)。
(10)碼錶電子錶(計時、定時、倒數等功能，數量 4)。
(11)發令槍(9mm 子彈，數量 1)、遮煙板(木製，數量 1)。
(12)鐵鍬(啞管製，數量 2)。
(13)沙坑(男用 13m，數量 1，女用 11m，數量 1)。
(14)沙耙(鐵製，數量 1)、平耙(鐵製，數量 1)、鋤頭(鐵製，數量 2)。
(15)劃線器(大型 4 膠輪，上方有蓋，數量 1)。
8.足球教學設備(全校 1 組) 參考清單如下：
(1)足球門(11 人制，活動式，不銹鋼圓管，直徑 7.6cm，數量 2)。
(2)足球門網(90 合網格 10cm，黑色，適用 11 人制足球，數量 2)。
(3)角旗(旗高 1.5m 數量 6)、中線旗(旗高 1m，數量 6)。
(4)小足球門(7 人制 5 人制，活動式，不銹鋼圓管直徑 7.6cm，數量 2)。
(5)小足球門網(90 合網格 10cm 黑色，適用 7 人制 5 人制足球，數量 2)。
9.籃球教學設備參考清單如下：
(1)籃球架(中上用，工字型，FRP 板，直徑 6 吋不銹鋼，數量 2)。
(2)籃球記分牌(翻牌式不銹鋼製，數量 1)。
(3)籃球犯規牌組(標誌牌白色，牌上數字最小尺寸 20×10cm，數量 1)。
10.排球教學設備參考清單如下：
(1)排球柱(不銹鋼不附底座，直徑 7.6cm，數量 4)。
(2)排球網(9.5×1m，數量 2)。
(3)排球裁判椅(坐、立 2 用不銹鋼，數量 2)。
(4)排球記分板(翻牌式不銹鋼製，數量 2)。
11.棒(壘)球教學設備參考清單如下：
(1)棒(壘)球手套(FL-100 m-XL，數量 20)。
(2)球棒(鋁合金 BA-59(成人用一般型)長 34 吋，數量 8)。
(3)壘包安全壘包(90×90cm 3 個壘包，1 個 L 型本壘板，數量 1 組)。
(4)棒(壘)球網(200×200cm 方型 1.5 不銹鋼，200×200cm 附網，數量 1)。
(5)棒球護具(適用棒球規則，數量 1 組)。
12.網球教學設備參考清單如下：
(1)網球柱(不銹鋼管、底座啞管，數量 2)。
(2)網球網(60 合、中心雙重上沿 PVC 皮鋼索，數量 1)。
(3)網球拍(SANDI m AS A-311 碳鋁一體成，數量 50)。
(4)網球裁判椅(不銹鋼附太陽傘，數量 1)。
13.羽球教學設備參考清單如下：
(1)羽球柱(加重型、移動式、啞管附輪子，數量 4)。
(2)羽球網(A 級比賽用數量 2)。
(3)羽球拍(SANDI m AS A-017 鋁合金一體成型，數量 50)。
14.桌球教學設備參考清單如下：
(1)桌球檯(國際基準規格 274×152.5×76cm，數量 8)。
(2)桌球網(網高 15.25cm，網架自球檯橫出 15.25cm，數量 8)。
(3)桌球拍(五層刀板全能型桌球拍面膠：Flextra 紅，Wakaba 黑，數量 50)。
15.手球教學設備參考清單如下：
(1)手球門(活動式，不銹鋼圓管直徑 7.6cm，數量 1)。
(2)手球網(90 合網格 10cm，黑色，適用 5 人制足球，數量 1)。
(二)健康與護理
表 1-6-2【健康與護理】設備基準
類別 名 稱 主 要 規 格 數 量 及 單 位
備 註 22 班
以下
23 至
44 班 45 班 教 以上
室
護理教室 135 平方公尺。 1 2 3
教 學 設 備
1.個人電腦 1.具有中央處理器、主記憶體、
基本輸出入系統－鍵盤、滑 鼠、硬式磁碟機、顯示器、音效 卡、網路卡、功能擴充槽及 USB 等介面、光碟機或光碟燒 錄機、喇叭等。
2.具備網路連結設施，可連結 單槍投影機、教材提示機等電 子視聽媒體機具。
1 2 3
2.單槍投影機 1.3500 流明。
2.具可與電腦、錄放影機、攝影 機、教材提示機等連結介面。
1 2 3 3.電動螢幕 電動式，120 吋(6×8 呎)。 1 2 3 4.教材教具存放櫃 依各校之空間調整，以可收納
相關教具為主要考量。 2 4 6
5.心肺復甦術之人
體練習模型套組 成人(半身)、附肺袋、收藏袋與操
作示範軟墊一張。 10 20 30 6.異物梗塞訓練模
型
可做腹部、胸部擠壓、背部打擊
訓練，約 79×46×25cm。 1 2 3 7.緊急救護包 其 中 無 菌 紗 布 包 含 約
5×5cm、8×8cm、10×10cm 各 1 包；充氣式夾板適用於小腿、手 臂、腳踝等部位。長夾板長度約 腰部至腳踝、短夾板長度約手上 臂至手掌。
1 套 2 套 3 套
8.日常生活照護體
驗套 含老化體驗裝置 1 套、附大牙刷
之牙齒模型 1 具。 1 2 3
9.健康自我檢查套
組 用於上臂之電子血壓計 1 台、具 收納保護蓋裝置電子耳溫槍 1 台、有底座可置放於桌面之睪丸 陰莖模型 1 具。
8 16 24
表 1-6-2【健康與護理】設備基準(續)
類別 名 稱 主 要 規 格 數 量 及 單 位
備 註 22 班
以下
23 至
44 班 45 班 以上
教 學 設 備
10.人體解剖模型 自頭部到大腿，可分解，頭部 可卸下，而眼球可自頭部取出。
含 2 個肺臟，心臟(2 部份)、胃、
肝(含膽囊)、全副的消化腸道(含 闌尾)、腎(前部)、膀胱(前半部)均 可拆卸。
1 2 3 模型可分
解、組裝。
11.乳房自我檢查 模型(肩掛式乳 房 自 我 檢 查 模 型)
可戴在胸前練習、附手提箱、約 34×25×12cm 有腫瘤病灶、皮膚 病變、橘皮、乳頭凹陷等。
3 6 9
12.食物份量模型 每盤皆為某類食物一份，說明
6。 1 套 2 套 3 套
13.急救教學特殊 器材組
含兒童、嬰幼兒心肺復甦術之人 體練習模型各一具、附肺袋、收 藏袋。
1 2 3
說明：
1.本設備基準適用之部定科目為：健康與護理。
2.除適用科目需求之專業教學設備得列為本設備基準外，凡有關視聽、資訊之教 學設備，各校應依教學資源共用之原則，規劃使用共用之視聽教室、電腦教室。
3.各校規劃適用科目教學設備時，應秉「經費統整、設備整合、資源共享」之精神 結合運用校內各群科設備及校外產學合作資源。
4.本設備基準所列之教學設備為實施部定科目必需之基本設備，各校校訂科目及 特色發展所需之設備，學校應逐年編列經費擴充，以符合教學需求。
5.緊急救護包內包含急救箱、冰(或熱水袋)與頸圈，而急救箱中應包含簡易消毒 用具優碘、拋棄式酒精棉片、彈性繃帶、生理食鹽水、無菌棉枝包、無菌紗布包、
紙膠、三角巾、彈性繃帶、充氣式夾板、長夾板、短夾板。
6.食物份量模型至少包含米飯、麵包、綠色蔬菜、一般蔬菜、豬肉、牛肉、魚類、豆 類製品、豆腐、水果等各一份。
貳、群科部定專業實習科目設備基準 ㄧ、機械群
(ㄧ)製圖實習
表 2-1-1【製圖實習】設備基準
類別 名 稱 主 要 規 格 數 量 及 單 位
備 註 7 班
以下 8 至 14 班15 班
以上 教
室
製圖實習教室 180 平方公尺。 1 2 3
教 學 設 備
1.製圖器具 萬能繪圖儀或平行尺，可繪製 A2
圖紙之尺寸。 45 90 135
2.製圖桌椅 桌 面 90×60cm ， 調 整 傾 斜 度 及 高 度，附磁性桌墊；椅子氣壓式，可 調整高度；含桌邊櫃。
45 90 135
3. 黑 板 用 萬 能 製圖儀
依各校黑板大小調整。 1 2 3
4. 實 物 單 槍 投
影機 3500 流明。 1 2 3
說明：
1.本設備基準適用之部定科目為：製圖實習。
2.除適用科目需求之專業教學設備得列為本設備基準外，凡有關視聽、資訊之教 學設備，各校應依教學資源共用之原則，規劃使用共用之視聽教室、電腦教室。
3.各校規劃適用科目教學設備時，應秉「經費統整、設備整合、資源共享」之精神 結合運用校內各群科設備及校外產學合作資源。
4.本設備基準所列之教學設備為實施部定科目必需之基本設備，各校校訂科目及 特色發展所需之設備，學校應逐年編列經費擴充，以符合教學需求。
(二)機械基礎實習
表 2-1-2【機械基礎實習】設備基準
類別 名 稱 主 要 規 格 數 量 及 單 位
備 註 7 班
以下 8 至 14 班 15 班
以上 教
室
機械基礎實習工場 225 平方公尺。 1 2 3 教
學 設 備
1.高速車床 旋徑300mm。 23 46 69
2.鑽床 1/4HP。 4 8 12
3.砂輪機 1HP 含吸塵裝置。 6 12 18 4.鉗工桌 200×120×80cm。含虎鉗 4 具，鉗
口寬 125mm。 6 組 12 組 18 組高度可依
實際需求 訂定。
說明：
1.本設備基準適用之部定科目為：機械基礎實習。
2.除適用科目需求之專業教學設備得列為本設備基準外，凡有關視聽、資訊之教 學設備，各校應依教學資源共用之原則，規劃使用共用之視聽教室、電腦教室。
3.各校規劃適用科目教學設備時，應秉「經費統整、設備整合、資源共享」之精神 結合運用校內各群科設備及校外產學合作資源。
4.本設備基準所列之教學設備為實施部定科目必需之基本設備，各校校訂科目及 特色發展所需之設備，學校應逐年編列經費擴充，以符合教學需求。
5.「四爪夾頭、三爪夾頭、頂心、錐度套筒、軟頭錘、切斷刀把、車刀把、劃線台、單 腳卡、雞心夾頭、壓花刀、中心鑽、碳化鎢車刀、高速鋼車刀、鑽頭夾頭、鋼錘、平 板、角板、Ｖ枕、弓鋸架、銼刀、螺絲鏌、螺絲攻、角尺、分規、絲鏌扳手、螺絲攻扳 手、鑽頭、鉸刀、鋸條、扳手、活動扳手、尖嘴鉗、斜口鉗、鯉魚鉗、鋼絲鉗、剝線鉗 管鉗扳手、拔輪器、Ｃ型扣環鉗、Ｃ型夾、鋼剪、螺絲起子、字模、電刻筆、游標卡 尺、游標高度規、量表附磁座、組合角尺、節距規、油石、護目鏡、表面粗糙度比 較片」等教學物品，雖因規格繁瑣或單價未達一萬元以上而未列入本設備基準 表，各校應依實際教學需要之規格及數量，逐年列入學校預算添購。
(三)機械電學實習
表 2-1-3【機械電學實習】設備基準
類別 名 稱 主 要 規 格 數 量 及 單 位
備 註 7 班
以下 8 至 14 班15 班
以上 教
室
機械電學實習工場 135 平方公尺。 1 2 3 教學
設
備 1.手電鑽 AC110V。 12 24 36 2.攻牙電鑽 AC110V。 12 24 36 3.工作桌(含椅子) 180×90×78cm(2 人座)，提供
110V、220V 電源插座。 23 46 69 尺寸可依實際
需求調整。
說明：
1.本設備基準適用之部定科目為：機械電學實習。
2.除適用科目需求之專業教學設備得列為本設備基準外，凡有關視聽、資訊之教 學設備，各校應依教學資源共用之原則，規劃使用共用之視聽教室、電腦教室。
3.各校規劃適用科目教學設備時，應秉「經費統整、設備整合、資源共享」之精神 結合運用校內各群科設備及校外產學合作資源。
4.本設備基準所列之教學設備為實施部定科目必需之基本設備，各校校訂科目及 特色發展所需之設備，學校應逐年編列經費擴充，以符合教學需求。
5.「螺絲起子、電工鉗、剝線鉗、尖嘴鉗、斜口鉗、壓接鉗、三用電表、數位電表及工 業配線器材、低壓工業配線器材(含電磁開關、無熔絲開關、按鈕、指示燈、限時 電驛、補助電驛等)」等教學物品，雖因規格繁瑣或單價未達一萬元以上而未列 入本設備基準表，各校應依實際教學需要之規格及數量，逐年列入學校預算添 購。
二、動力機械群
(ㄧ)機械工作法及實習
表 2-2-1【機械工作法及實習】設備基準
類別 名 稱 主 要 規 格
數量及單位
備 註 5 班
以下 6 至
10 班 11 班 以上 教
室
機械工作法實習工場 180 平方公尺。 1 2 3
教 學 設 備
1.空氣壓縮機 5HP~10HP、8.0Bar、120L~300L。 1 2 3
2.砧板 30×30cm。 5 10 15
3.固定砂輪機 1/4HP。 2 4 8
4.鑽床 1/2HP、立式。 4 8 12
5.手提電鑽 AC 110V、350W。 2 4 8 6.氧乙炔銲接設備 手動切割炬、氧乙炔銲炬、氣體
調節器組、附推車。 5 組 10 組 15 組 7.工作台 200×120×78cm，含虎鉗 4 具
150mm。 5 組 10 組 15 組 8.電銲機 220V、300A。 5 10 15 9.CO2電銲機 220V，輸出電流 50A~200A。 1 2 3 10.氬銲機 220V，輸出電流 4A~150A。 1 2 3 說明：
1.本設備基準適用之部定科目為：機械工作法及實習。
2.除適用科目需求之專業教學設備得列為本設備基準外，凡有關視聽、資訊之教 學設備，各校應依教學資源共用之原則，規劃使用共用之視聽教室、電腦教室。
3.各校規劃適用科目教學設備時，應秉「經費統整、設備整合、資源共享」之精神 結合運用校內各群科設備及校外產學合作資源。
4.本設備基準所列之教學設備為實施部定科目必需之基本設備，各校校訂科目及 特色發展所需之設備，學校應逐年編列經費擴充，以符合教學需求。
5.「針盤量表(附磁座及 V 型台)、內徑分厘卡、外徑分厘卡、游標卡尺、游標高度規、
手提砂輪機(1/4HP)、 氣動扳手(軸心 1/2 吋)、鑽床虎鉗、平板、十字螺絲起子、一 字螺絲起子、尖嘴鉗、斜口鉗、梅開扳手、管鉗扳手、無頭螺絲扳卸器、各類銼刀 (平銼、圓銼、半圓銼、三角銼、什錦銼、方銼)、電纜輪座、鐵鎚、活動扳手、注油壺、
鑽頭、直尺、角尺、水平儀、圓孔鋸、左螺牙絲攻組、鉸刀、套筒、絲攻及螺絲模、
銲接保護器具」等教學物品，雖因規格繁瑣或單價未達一萬元以上而未列入本 設備基準表，各校應依實際教學需要之規格及數量，逐年列入學校預算添購。
(二)引擎原理及實習
表 2-2-2【引擎原理及實習】設備基準
類別 名 稱 主 要 規 格
數量及單位
備 註 5 班
以下 6 至
10 班 11 班 教 以上
室
引擎原理實習工場 180 平方公尺。 1 2 3 教
學 設 備
1.汽油噴射引擎總成 含水箱及引擎架各組件完整、怠
速運轉正常。 5 10 15
2.化油器引擎總成 含水箱及引擎架各組件完整、怠
速運轉正常。 5 10 15
3.充電機 12V~24V。 1 2 3
4.快速充電機 12V~24V。 1 2 3
5.特殊修護工具 噴射引擎診斷器等，說明 6。 2 4 6 6.空氣壓縮機 5HP~10HP、8.0Bar、120L~300L。 1 2 3 7.工作台 200×120×78cm。 5 10 15
8.汽缸漏氣試驗器 汽油引擎用。 3 6 9
說明：
1.本設備基準適用之部定科目為：引擎原理及實習。
2.除適用科目需求之專業教學設備得列為本設備基準外，凡有關視聽、資訊之教學 設備，各校應依教學資源共用之原則，規劃使用共用之視聽教室、電腦教室。
3.各校規劃適用科目教學設備時，應秉「經費統整、設備整合、資源共享」之精神，
結合運用校內各群科設備及校外產學合作資源。
4.本設備基準所列之教學設備為實施部定科目必需之基本設備，各校校訂科目及特 色發展所需之設備，學校應逐年編列經費擴充，以符合教學需求。
5.「機油濾清器拆裝工具(汽油引擎用)、活塞環擴張器(125mm 以上)、氣門彈簧壓縮 器(四缸)、量缸表(50mm~150mm)、厚薄規、引擎轉速閉角表、正時燈、真空表(表徑 50mm)、水箱壓力試驗器(汽油引擎用)、汽缸壓力表(0~21kg/cm2)、工具車、氣動扳 手(軸心 1/2 吋)、扭力扳手、三用電表、電瓶性能試驗器、十字螺絲起子、一字螺絲 起子、尖嘴鉗、斜口鉗、螺絲櫃、電水比重計、鯉魚鉗、梅開扳手、鐵鎚、活動扳手、
注油壺、套筒」等教學物品，雖因規格繁瑣或單價未達一萬元以上而未列入本設 備基準表，各校應依實際教學需要之規格及數量，逐年列入學校預算添購。
6.噴射引擎診斷器等特殊修護工具應根據各校噴射引擎之型式，購置噴射引擎電腦 檢診儀器。
(三)液氣壓原理及實習
表 2-2-3【液氣壓原理及實習】設備基準 類別 名 稱 主 要 規 格
數量及單位
備 註 5 班
以下 6 至
10 班 11 班 教 以上
室 液氣壓原理實習
工場 180 平方公尺。 1 2 3
教 學 設 備
1.空氣壓縮機 5HP~10HP、8.0Bar、120L~300L。 1 2 3
2.氣壓工作台 180×90×78cm。 5 10 15 附元件存放櫃。
3.液壓工作台 180×90×78cm。 5 10 15 附元件存放櫃。
4.液壓實習教具 教具所附各元件均可在教學板 上快速拆裝，並具備快速接頭 做管路連接，且可視設備、場 地、元件類型性能、驅動元件、
安裝方式、方向控制、功能輸 出、電位等調整。
5 套 10 套 15 套 說明 6。
5.電氣控制液氣 壓元件實習教 具
直流 24V，教具所附各元件均 可在教學板上快速拆裝，並具 備快速接頭做管路連接，且可 視設備、場地、元件類型性能、
驅動元件、安裝方式、方向控 制、功能輸出、電位等調整。
5 套 10 套 15 套 說明 7。
6.氣壓實習教具 教具所附各元件均可在教學板 上快速拆裝，並具備快速接頭 做管路連接，且可視設備、場 地、元件類型性能、驅動元件、
安裝方式、方向控制、功能輸 出、電位等調整。
5 套 10 套 15 套 說明 8。
說明：
1.本設備基準適用之部定科目為：液氣壓原理及實習。
2.除適用科目需求之專業教學設備得列為本設備基準外，凡有關視聽、資訊之教 學設備，各校應依教學資源共用之原則，規劃使用共用之視聽教室、電腦教室。
3.各校規劃適用科目教學設備時，應秉「經費統整、設備整合、資源共享」之精神 結合運用校內各群科設備及校外產學合作資源。
4.本設備基準所列之教學設備為實施部定科目必需之基本設備，各校校訂科目及 特色發展所需之設備，學校應逐年編列經費擴充，以符合教學需求。
5.「十字螺絲起子、一字螺絲起子、尖嘴鉗、斜口鉗、鯉魚鉗、梅開扳手、鐵鎚、活動 扳手、注油壺、套筒」等教學物品，雖因規格繁瑣或單價未達一萬元以上而未列 入本設備基準表，各校應依實際教學需要之規格及數量，逐年列入學校預算添 購。
6.液壓實習教具包含：液壓泵、液壓作動器、連接管、方向閥、止回閥、流量控制閥 壓力控制閥、切斷閥、溢流閥、減壓閥、油箱、過濾器、油冷卻器、壓力表、黏度計 等。
7.電氣控制液氣壓元件實習教具包含：電源供應器、開關、繼電器、計時器、計數 器、壓力開關、電磁閥、電氣導線、電氣輥輪極、開關等。
8.氣壓實習教具包含：方向閥、止回閥、流量控制閥、壓力控制閥、切斷閥、延時閥 順序閥、氣壓表、氣壓實習台、空氣調理組、配氣塊、單動氣壓缸、雙動氣壓缸、
氣壓極限開關、按鈕開關、緊急開關、氣壓計數器、真空產生器、空氣氣囊、梭動 閥、雙壓閥、氣壓軟管等。
(四)電子概論與實習
表 2-2-4【電子概論與實習】設備基準
類別 名 稱 主 要 規 格
數量及單位
備 註 7 班
以下 8 至
14 班 15 班 教 以上
室
電子實習工場 180 平方公尺。 1 2 3
教 學 設 備
1.電子電路示教板 具備反相放大電路、非反相放大電
路及閘流體應用電路實習功能。 5 套 10 套 15 套
2.示波器 20MHz。 10 20 30
3.電系工作桌 180×90×78cm，附電源插座。 5 10 15
4.電路模擬軟體 具備電路分析及測試功能。 1 2 3 儘量採用
自由軟體 或免費的 軟體。
說明：
1.本設備基準適用之部定科目為：電子概論與實習。
2.除適用科目需求之專業教學設備得列為本設備基準外，凡有關視聽、資訊之教 學設備，各校應依教學資源共用之原則，規劃使用共用之視聽教室、電腦教室。
3.各校規劃適用科目教學設備時，應秉「經費統整、設備整合、資源共享」之精神 結合運用校內各群科設備及校外產學合作資源。
4.本設備基準所列之教學設備為實施部定科目必需之基本設備，各校校訂科目及 特色發展所需之設備，學校應逐年編列經費擴充，以符合教學需求。
5.「直流電源供應器(0~30V/2A 以上)、信號產生器(10Hz~10MHz，含函數波形)、
三用電表、十字螺絲起子、一字螺絲起子、尖嘴鉗、斜口鉗、什錦銼刀、剝線鉗」
等教學物品，雖因規格繁瑣或單價未達一萬元以上而未列入本設備基準表，各 校應依實際教學需要之規格及數量，逐年列入學校預算添購。
(五)電工概論與實習
表 2-2-5【電工概論與實習】設備基準
類別 名 稱 主 要 規 格
數量及單位
備 註 7 班
以下 8 至
14 班 15 班 教 以上
室
電機實習工場 180 平方公尺。 1 2 3
教 學 設 備
1.示波器 20MHz。 10 20 30
2.交流電動機 單相 110V、1/2HP。 5 10 15 3.交流發電機 單相 12V、50A。 5 10 15
4.直流電動機 12V。 5 10 15
5.伺服馬達 100W/5000rpm。 5 10 15 6.電系工作桌 180×90×78cm，附電源插座。 5 10 15 說明：
1.本設備基準適用之部定科目為：電工概論與實習。
2.除適用科目需求之專業教學設備得列為本設備基準外，凡有關視聽、資訊之教 學設備，各校應依教學資源共用之原則，規劃使用共用之視聽教室、電腦教室。
3.各校規劃適用科目教學設備時，應秉「經費統整、設備整合、資源共享」之精神 結合運用校內各群科設備及校外產學合作資源。
4.本設備基準所列之教學設備為實施部定科目必需之基本設備，各校校訂科目及 特色發展所需之設備，學校應逐年編列經費擴充，以符合教學需求。
5.「電源供應器(110/220V、0~15A，附短路保護裝置、漏電保護裝置、過載保護裝 置)、信號產生器(10Hz~10MHz， 含函數波形)、變壓器、電阻電感電容量測表 (交流 120/240V)、相位表、功率因素表、三用電表(數位式或指針式)、直流伏特表 (3/10/30/100V)、直流安培表 (0.1/0.3/1/3A)、瓦特表(1/5A、0.5 級)、高阻計 (100MΩ, 500V)、十字螺絲起子、一字螺絲起子、電工鉗、尖嘴鉗、斜口鉗、鋼鋸、
銼刀、安全帽、鐵鎚」等教學物品，雖因規格繁瑣或單價未達一萬元以上而未列 入本設備基準表，各校應依實際教學需要之規格及數量，逐年列入學校預算添 購。
6.各校如設有電機電子群科之班級者，本科目之設備基準應納入電機電子群科相 關科目之使用班級規劃為原則。
(六)機電識圖與實習
表 2-2-6【機電識圖與實習】設備基準
類別 名 稱 主 要 規 格
數量及單位
備 註 11 班
以下
12 至 22 班 23 班 教 以上
室
專業製圖教室 135 平方公尺。 1 2 3
教 學 設 備
1.萬能製圖儀 可以完全繪製 A2 圖紙之尺寸。 23 46 69 2.製圖桌椅 桌面尺寸 90×60cm，可調整傾
斜度及高度，附磁性桌墊；椅 子氣壓式，可調整高度；含桌 邊櫃。
23 組 46 組 69 組 氣壓式。
3.黑板用萬能製圖儀 依各校黑板大小調整。 1 2 3 說明：
1.本設備基準適用之部定科目為：機電識圖與實習。
2.除適用科目需求之專業教學設備得列為本設備基準外，凡有關視聽、資訊之教 學設備，各校應依教學資源共用之原則，規劃使用共用之視聽教室、電腦教室。
3.各校規劃適用科目教學設備時，應秉「經費統整、設備整合、資源共享」之精神 結合運用校內各群科設備及校外產學合作資源。
4.本設備基準所列之教學設備為實施部定科目必需之基本設備，各校校訂科目及 特色發展所需之設備，學校應逐年編列經費擴充，以符合教學需求。
三、電機與電子群
(ㄧ)基本電學實習
表 2-3-1【基本電學實習】設備基準
類別 名 稱 主 要 規 格 數 量 及 單 位 7 班 備註
以下 8 至
14 班 15 班 以上 室 1.電學實習工場教 270 平方公尺。 1 2 3
2.配線實習工場 270 平方公尺。 1 2 3 教學
備設1.惠斯登電橋 0.1Ω~10MΩ。 12 24 36 2.示波器 20MHz，雙軌跡。 45 90 135
說明：
1.本設備基準適用之部定科目為：基本電學實習。
2.除適用科目需求之專業教學設備得列為本設備基準外，凡有關視聽、資訊之教 學設備，各校應依教學資源共用之原則，規劃使用共用之視聽教室、電腦教室。
3.各校規劃適用科目教學設備時，應秉「經費統整、設備整合、資源共享」之精神 結合運用校內各群科設備及校外產學合作資源。
4.本設備基準所列之教學設備為實施部定科目必需之基本設備，各校校訂科目及 特色發展所需之設備，學校應逐年編列經費擴充，以符合教學需求。
5.「數位複用表(桌上型，4 1/2 位，AC/DC V，AC/DC A，R，使用符合主要規格 的 萬 用 電 表 更 佳 ) 、 直 流 電 壓 表 (3/10/30/100V ， 1.5 級 ) 、 直 流 電 流 表 (0.1/0.3/1/3A ， 1.5 級 ) 、 交 流 電 壓 表 (75/150/300V ， 1.5 級 ) 、 交 流 電 流 表 (1/5/10A ， 1.5 級 ) 、 直 流 電 源 供 應 器 ( 兩 組 0~30V/2A) 、 自 耦 變 壓 器 (1kVA，110V/0～130V，使用符合主要規格的交流電源供應器更佳)、函數波形 產生器(10Hz～2MHz)、LCR 表(數位式)、單相瓦特表(AC120/240V，1/5A)、單相 功率因數表(AC120/240V，1/5A)、夾(鉤)式電表(數位式)、RLC 負載(具串並聯 50W)、照明類設備(10W~30W 日光燈、40W 日光燈等)、電熱類設備(電鍋、電烤 箱 、 吹 風 機 、 電 熨 斗 等 ) 、 瓦 時 計 ( 單 相 二 線 及 單 相 三 線 ) 、 接 地 電 阻 計 (1Ω~1000Ω，30V)、高阻計(100MΩ，500V)、手電鑽(AC110V，10mm，可正反 轉，可調速，兼具攻牙機功用)、低壓工業配線訓練盤(含主電路、輸入/輸出、控 制等組件)、屋內配線訓練盤(含 NFB、開關、接線盒、燈座、插座等組件)、單相感 應 電 動 機 (AC110/220V ， 1/4HP~1/2HP) 、 三 相 感 應 電 動 機
(二)電子學實習
表 2-3-2【電子學實習】設備基準
類別 名 稱 主 要 規 格 數 量 及 單 位
備 註 7 班
以下
8 至
14 班 15 班 教 以上
室
電子學實習工場 270 平方公尺。 1 2 3 教學
設
備 1.示波器 20 MHz，雙軌跡。 45 90 135 使用 符合 主要 規
格的 數位 式儲 存 示波器更佳。
2.線性 IC 測試器 桌上型或掌上型。 4 8 12 說明：
1.本設備基準適用之部定科目為：電子學實習。
2.除適用科目需求之專業教學設備得列為本設備基準外，凡有關視聽、資訊之教 學設備，各校應依教學資源共用之原則，規劃使用共用之視聽教室、電腦教室。
3.各校規劃適用科目教學設備時，應秉「經費統整、設備整合、資源共享」之精神 結合運用校內各群科設備及校外產學合作資源。
4.本設備基準所列之教學設備為實施部定科目必需之基本設備，各校校訂科目及 特色發展所需之設備，學校應逐年編列經費擴充，以符合教學需求。
5.「直流電源供應器(兩組 0~30V/2A)、自耦變壓器(500VA，110V/0~130V，使用 符合主要規格的交流電源供應器更佳)、函數波形產生器(10Hz~2MHz)、數位複 用表(桌上型，4 1/2 位，AC/DC V，AC/DC A，R，使用符合主要規格的萬用 電表更佳) 、LCR 表(數位式)、十字螺絲起子、一字螺絲起子、尖嘴鉗、斜口鉗、IC 夾、什錦銼刀、電烙鐵、烙鐵架、吸錫器、麵包板、剝線鉗」等教學物品，雖因規 格繁瑣或單價未達一萬元以上而未列入本設備基準表，各校應依實際教學需要 之規格及數量，逐年列入學校預算添購。
(三)數位邏輯實習
表 2-3-3【數位邏輯實習】設備基準
類別 名 稱 主 要 規 格 數 量 及 單 位
備 註 7 班
以下 8 至 14 班 15 班 教 以上
室
數位邏輯實習工場 270 平方公尺。 1 2 3 教
學 設 備
1.示波器 20 MHz，雙軌跡。 45 90 135 使 用 符 合 主 要 規 格 的 數 位 式 儲 存 示 波 器 更 佳。
2.數位 IC 測試器 桌上型或掌上型。 6 12 18 3.線性 IC 測試器 桌上型或掌上型。 2 4 6 說明：
1.本設備基準適用之部定科目為：數位邏輯實習。
2.除適用科目需求之專業教學設備得列為本設備基準外，凡有關視聽、資訊之教 學設備，各校應依教學資源共用之原則，規劃使用共用之視聽教室、電腦教室。
3.各校規劃適用科目教學設備時，應秉「經費統整、設備整合、資源共享」之精神 結合運用校內各群科設備及校外產學合作資源。
4.本設備基準所列之教學設備為實施部定科目必需之基本設備，各校校訂科目及 特色發展所需之設備，學校應逐年編列經費擴充，以符合教學需求。
5.「直流電源供應器(兩組 0~30V/2A 及一組 5V/3A 固定電源)、函數波形產生器 (10Hz~2MHz)、數位複用表(桌上型，4 1/2 位，AC/DC V，AC/DC A，R，使用 符合主要規格的萬用電表更佳)、邏輯探棒(測試頻率 10MHz)、邏輯實驗器(含電 源、時脈產生器、顯示器及資料開關等)、十字螺絲起子、一字螺絲起子、尖嘴鉗、
斜口鉗、IC 夾、什錦銼刀、電烙鐵、烙鐵架、吸錫器、麵包板、剝線鉗」等教學物品，
雖因規格繁瑣或單價未達一萬元以上而未列入本設備基準表，各校應依實際教 學需要之規格及數量，逐年列入學校預算添購。
四、土木與建築群
(ㄧ)製圖實習
表 2-4-1【製圖實習】設備基準
類別 名 稱 主 要 規 格 數 量 及 單 位
備 註 5 班
以下 6 至
10 班 11 班 以上 教
室
製圖實習教室 135 平方公尺。 1 2 3
教 學 設 備
1.製圖桌椅 桌面 90×60cm，可調整高度、傾 斜度，需含製圖平行儀，可繪 製 A1 紙張。製圖椅面
40×40cm。含邊几
60×40×57cm，可放置紙捲、製 圖工具。
46 組 92 組 138 組
2.圖櫃 100×75×63cm，可放置 A1 以上
圖紙、樣品、模型等教具。 2 4 6 說明：
1.本設備基準適用之部定科目為：製圖實習。
2.除適用科目需求之專業教學設備得列為本設備基準外，凡有關視聽、資訊之教 學設備，各校應依教學資源共用之原則，規劃使用共用之視聽教室、電腦教室。
3.各校規劃適用科目教學設備時，應秉「經費統整、設備整合、資源共享」之精神 結合運用校內各群科設備及校外產學合作資源。
4.本設備基準所列之教學設備為實施部定科目必需之基本設備，各校校訂科目及 特色發展所需之設備，學校應逐年編列經費擴充，以符合教學需求。
5.「投影機、投影布幕、立體模型、教學用教具」等教學物品，雖因規格繁瑣或單價 未達一萬元以上而未列入本設備基準表，各校應依實際教學需要之規格及數量，
逐年列入學校預算添購。
(二)測量實習
表 2-4-2【測量實習】設備基準
類別 名 稱 主 要 規 格 數 量 及 單 位
備 註 5 班
以下 6 至
10 班 11 班 以上 室 1.測量實習教室教 90 平方公尺。 1 2 3
2.測量儀器室 30 平方公尺。 1 2 3
教 學 設 備
1.精密經緯儀 1 秒或 2 秒讀。 4 8 12 2.光波測距經緯儀 全測站、稜鏡組。 4 8 12 3.自動水準儀 1km 往返精度±2.5mm。 9 18 27 4.電子水準儀 條 碼 尺 量 測 、 直 接 由 儀 器 讀
數，1km 往返精度±1.5mm，自動 記錄測量數值。
2 4 6
5.雷射水準儀 水平精度±20 秒。 1 2 3 6.平板儀 測斜照準儀或望遠鏡照準儀。 4 8 12 7.雷射定線儀 垂直定線、水平定線。 1 2 3 8.GPS 雙頻，RTK，VRS，含數據處理
軟體。(具時間與軌跡配對之坐標 資訊寫入、坐標與軌跡數據輸出 處理功能)
2 4 6 儘量採用
自由軟體或免費的 軟體。
說明：
1.本設備基準適用之部定科目為：測量實習。
2.除適用科目需求之專業教學設備得列為本設備基準外，凡有關視聽、資訊之教學 設備，各校應依教學資源共用之原則，規劃使用共用之視聽教室、電腦教室。
3.各校規劃適用科目教學設備時，應秉「經費統整、設備整合、資源共享」之精神，
結合運用校內各群科設備及校外產學合作資源。
4.本設備基準所列之教學設備為實施部定科目必需之基本設備，各校校訂科目及特 色發展所需之設備，學校應逐年編列經費擴充，以符合教學需求。
5.「捲尺、水準標尺、標竿、測量基本工具組」等教學物品，雖因規格繁瑣或單價未達 一萬元以上而未列入本設備基準表，各校應依實際教學需要之規格及數量，逐年 列入學校預算添購。
