(1)內政部建築研究所. 研究計畫成果報告. 山坡地防災安全社區示範計畫. 計畫主持人：陳建忠組長共同主持人：張達德教授. 研究單位：內政部建築研究所委託單位：計畫編號：MOIS 902036 執行期程：中華民國九十年六月至九十年十二月.

(2) 內政部建築研究所研究計畫成果報告. 山坡地防災安全社區示範計畫. 計畫主持人：陳建忠組長共同主持人：張達德教授研究人員：陳柏勳陳柏麟黃國維林謙吉黃琡芳. 研究單位：內政部建築研究所委託單位：計畫編號：MOIS 902036 執行期程：中華民國九十年六月至九十年十二月.

(3) 中文摘要關鍵詞：環太平洋地震帶、安全防災、安全檢視網、自我申報台灣地區位於環太平洋地震帶，地形上山坡險峻、河流湍急，又為每年颱風行經路徑，基於自然環境之不利因素，及我國過去對於山坡地超限之利用方式，以致發生災害之機率較諸其他國家為高，因此，安全防災成為政府最近幾年來的主要施政重點之一。本研究計畫旨在藉著簡易安全檢視網的建立，使坡地社區能以自我關心的態度，達到自我檢視、自我申報的目的。透過本計畫執行期間所辦理的坡地防災安全社區示範活動，使以往之學術研究成果，透過專家學者與社區居民的互動溝通，應用至實際上的坡地社區。最後，建議後續研究應繼續進行的工作，應建立一套完整的山坡地社區自我申報制度。.

(4) ABSTRACT Keywords：rim of the Pacific belt、safety&precaution、 Safety-Check-Net、self-declaration Taiwan is located on the rim of the Pacific belt, and has been identified as an area of high seismicity. According to the geographical features of Taiwan, there are many dangerously steep mountain ranges and rushing rivers. Besides, Taiwan is located on the route of typhoon occurs every year. Because of the natural factors and the over development on hill areas in Taiwan, the disaster risks become higher than other countries (areas). In this research, the main objective is helping community to build a safety-survey net, and to promote community’s self-awareness about their living circumstance. By means of example–activity, combining prior specialist’s theoretical achievements. And in this research, we apply them to the practical community. Finally, a draft plan of self-declaration for communities on slope lands is going to be proposed in the follow-up research..

(5) 目錄第一章. 緒論. ………………………………………1. 1.1. 研究動機與目的. 1.2. 研究架構與流程. 1.3. 預期目標. 第二章. 文獻回顧 ……………………………………4. 2.1 坡地社區安檢監測管理制度 2.1.1 山坡地安全之定義 2.1.2 山坡地安全檢視的方法 2.2 坡地住宅安全檢視表之研擬 2.2.1 安全檢視表之原則 2.2.2 檢視表之表現方式 2.2.3 坡地住宅安全檢視實施之注意事項 2.2.4 坡地建築物之安全檢視與維護管理 2.3 相關主管及研究單位所建議之山坡地徵兆檢視的項目 2.4 現有供使用之相關檢視表 2.5 台北縣政府山坡地服務團隊與防災體系建立計畫相關成果整理 2.5.1 計劃精神與目標 2.5.2 工作項目 2.5.3 計劃執行方法 2.5.4 計劃執行架構第三章. 示範社區安全檢視比對. …………………………2 1. 3.1 達觀鎮社區 3.2 馥記山莊 3.3 兩社區在本計畫期間所使用之簡易安全監測系統與影像紀.

(6) 錄第四章. 山坡地社區自主檢視與防災、避災系統之架構……………………………………………3 2. 4.1“自己的身體，自己最清楚”-坡地社區安全問題之迷思 4.2 管委會之成立 4.3 管委會下設成立自我安全檢視小組 4.4 政府主管單位之角色 4.5 自我檢視、防災避災與申報系統建立之架構 4.6 自我檢視系統啟動運作之案例-(以馥記大名人社區為例) 4.7 本計畫建議之山坡地社區自我檢視紀錄表第五章. 結論與建議……………………………………4 2. 5.1 結論 5.2 建議. 附錄附錄 A. 會議記錄、社區意願調查表回收示範活動相關照片. 附錄 B. 內政部建研署之「山坡地住宅社區安全檢查紀錄表」. 附錄 C. 山坡地住宅安全自助檢視表. 附錄 D. 坡地社區體檢自助檢視表(DIY). 附錄 E. 行政院公共工程委員會山坡地安全諮詢小組現況資料調查表. 附錄 F. 台北縣政府山坡地服務團隊社區相關成果及例行安全檢視表格式.

(7) 圖目錄圖 1.1 研究架構圖…………………………………………… 1 圖 2.1「山坡地安全居住手冊」使用方法……………………15 圖 2.2 台北縣山坡地服務團隊暨防災體系建立計畫之執行架構……………………………………………………… 20 圖 3.1 達觀鎮平面簡圖……………………………………… 22 圖 3.2 馥記山莊平面簡圖………………………………………24 圖 3.3 擋土牆橫向裂縫………………………………………25 圖 3.4 擋土牆細部影像攝影…………………………………25 圖 3.5 擋土牆改善工程………………………………………26 圖 3.6 裂縫計(玻璃片)……………………………………… 26 圖 3.7 玻璃片(載玻片)之裝設…………………………………28 圖 3.8. 裂縫計之裝設………………………………………… 28. 圖 3.9 地錨細部影像紀錄………………………………………30 圖 3.10 簡易安全檢視系統-玻璃片………………………… 31 圖 3.11 簡易安全檢視系統：載玻片(上)裂縫計圖(下)………31 圖 4.1 台北縣山坡地計畫中社區安全檢視申報流程…………36 圖 4.2 坡地社區災害會勘流程圖………………………………37 圖 4.3「馥記大名人」社區之防災體系流程示意圖…………38.

(8) 表目錄表 1.1. 國內近年之山坡地住宅災害簡要表……………… 1 表 2.1、三種坡地安全評估方法優缺點比較表………………15 表 3.1 裂縫計紀錄表………………………………………… 20.

(9) 山坡地防災安全社區示範計畫. 第一章. 序論. 1 . 1 研究動機與目的由於台灣多險峻山川，又位於地震頻繁的板塊活動交界處，加上豐沛的年平均雨量，又位處每年太平洋颱風可能行經之路徑範圍，在台灣之地質條件普遍欠佳的情況下，台灣坡地社區發生災害的風險，遠較其他平地地區為高，林肯大郡災變是近年來死亡人數最慘重的一次坡地社區災害，除此之外，事實上台灣每年仍有許多的坡地災害問題不斷的發生，下表為近四年來一些較為重大的坡地災害列表(表 1.1)。表 1.1.. 災例名稱時桃園上巴陵華陵村田旺山莊崩塌汐止林肯大郡基隆健康博市五股登林路. 國內近年之山坡地住宅災害簡要表. 間災害損失災害類型災. 86.4.03. 五層樓房坍落谷底山崩. 死亡 28 人，倒塌 80 戶住宅 87.8.17 道路損毀，4 戶民宅嚴重破壞 87.10.18 死亡 7 人，房舍 3 間全毀，1 間半毀內湖西湖營 87.10.16 死亡 5 人，房舍 3 區間全毀基隆陽光加 87.10.16 21 戶民宅半毀樂比社區及 10.25 新店北宜路 87.10.26 近百戶民宅遭土石二段美潭里泥流侵入 (265 巷) 新店甜蜜蜜 87.10.27 地基掏空、社區災變 86.8.18. 害. 誘. 因. 地基土石滑動. 順向坡滑動坡腳遭開挖大量雨水下滲順向坡滑動坡腳遭施工開挖，地層鬆動泥流泥流泥流土石流. 大量雨水下滲土壤含水量趨飽和下邊坡崩潰大量雨水下滲土壤含水量趨飽和下邊坡崩潰大量雨水下滲土壤含水量趨飽和噴漿護坡崩潰大量崩塌土石經溪水浸泡軟化後，形成土石流向下游沖瀉. 山崩、土石大量雨水下滲土壤含水量趨飽和流下邊坡崩潰. 資料來源：內政部建築研究所[1]. 營建署 89 年清查全台之坡地社區，超過 100 戶或居民 500 人以上之大型坡地社區有 370 個，列入Α級應辦補強改善社區有 34 個、 Β級應辦鑑定社區 116 個，未來隨著坡地社區長期環境改變，各山坡地社區皆需陸續投入管理資源以維護居住環境之安全，因此，如何利用有限經費，提昇社區管理效益，為各坡地社區皆需面對之課題。 -p1-.

(10) 山坡地防災安全社區示範計畫. 為了使坡地社區居民了解自身的居住環境，讓坡地社區居民能有安身立命之處，經由山坡地大型社區全面清查後發現，山坡地社區使用管理組織、維護工作內容、維修經費來源等，都存有相當多的問題，以台北市為例，在 89 年列管 18 個 B 級坡地社區中，只有 7 個社區完成社區管委會報備，而將近三分之二的 11 個社區沒有成立管委會或未報備，在維護社區安全及行政管理上都造成困擾；坡地社區的管理更是良莠不齊，社區管委會組織與行政工作推廣不易，本研究即擬對此項制度及其執行問題做進一步研究施行可行性，並研提相關建議措施，俾供未來研訂相關規定之參考。故針對坡地社區管委會及住戶之安全管理及維護工作，邀請熟悉並專研山坡地社區安全維護工作具有具體成果經驗之專家學者，整合本所歷年來有關山坡地社區安全研究成果並彙總其他單位坡地社區之防災成果，選擇兩處北部地區之山坡地社區進行安全維護檢討比對工作，並將檢討結果，舉辦簡要明瞭的山坡地安全管理觀念及維護技術說明會，且配合進行山坡地社區安全管理維護觀摩學習示範活動，使坡地社區管委會能有交流學習機會，除可促進一般坡地社區管理技術能力外，亦可加強坡地居民之居住安全意識，共同維護山坡地社區之坡地安全保育工作，此為本示範計畫之初始目的。. 1 . 2 研究架構與流程山坡地建築如果缺乏適當的安全管理維護，將可能導致災害的發生，基於防患未然的觀念，山坡地社區災害防治的方向，以社區自主安全管理為要，因此結合本所或其他單位歷年山坡地安全防災研究成果，搭配山坡地社區安全管理工作進行檢驗，再將調整後之結論辦理山坡地社區安全管理觀念及維護技術說明會，並進行示範交流，以提高山坡地社區自主安全管理能力。. -p2-.

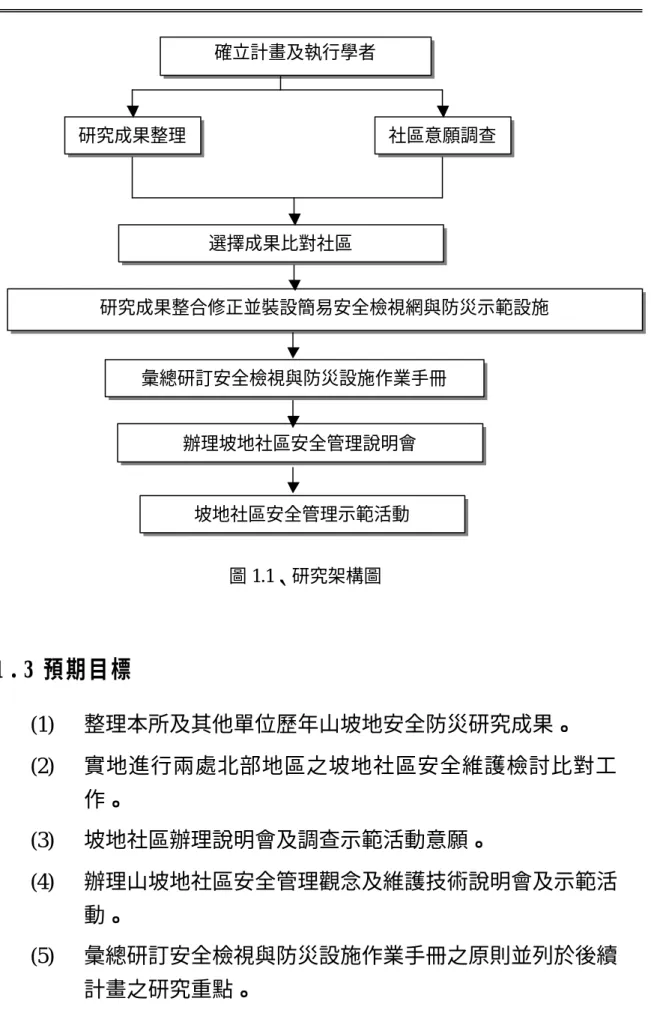

(11) 山坡地防災安全社區示範計畫. 確立計畫及執行學者. 研究成果整理. 社區意願調查. 選擇成果比對社區. 研究成果整合修正並裝設簡易安全檢視網與防災示範設施. 彙總研訂安全檢視與防災設施作業手冊. 辦理坡地社區安全管理說明會. 坡地社區安全管理示範活動圖 1.1、研究架構圖. 1 . 3 預期目標 (1). 整理本所及其他單位歷年山坡地安全防災研究成果。. (2). 實地進行兩處北部地區之坡地社區安全維護檢討比對工作。. (3). 坡地社區辦理說明會及調查示範活動意願。. (4). 辦理山坡地社區安全管理觀念及維護技術說明會及示範活動。. (5). 彙總研訂安全檢視與防災設施作業手冊之原則並列於後續計畫之研究重點。. -p3-.

(12) 山坡地防災安全社區示範計畫. 第二章文獻回顧引言自從林肯大郡災變發生後，政府及相關學術單位已相繼投入許多時間與精力在解決山坡地問題之上。在諸多會議研討之後，儘管多份山坡地住宅的安全檢視表格或坡地社區的居住安全相關注意事項手冊已陸續發表公佈。但我們漸漸發現這些表格或注意事項之中，均或多或少的涉及了專業的領域，一般的民眾根本無法填寫，遑論將這些安全檢視資料建檔並做持續的觀測了。本章節回顧了內政部建研所及內政部營建署等坡地主管機關或其他學術研究單位，自林肯大郡災變發生後，近四年來對於山坡地社區的相關研究成果，其中對安檢制度及一些自我檢視表格，對此做了一些整理與回顧，並提出本計劃建議之坡地社區自我安檢表格供參考，第四章則對於後續計劃有關坡地社區防災與避災暨申報系統之建立的部分做了整理。. 2 . 1 坡地社區安檢監測管理制度 2.1.1山坡地安全之定義「山坡地安全檢查及監檢測系統之規劃考量」一文[2]中指出，安全係一種觀念，亦是一種現象，對山坡地安全的具體概念係指:邊坡、擋土設施、排水設施，在平常、暴雨或地震時均能維持穩定或正常功能，而不致發生危害生命財產的情事，即可稱為安全。就邊坡工程而言，安全係指其安全係數(阻抗下滑之能力除以下滑力)，當安全係數大於1.0時，表示邊坡內在阻抗力大於下滑力，邊坡或擋土設施不致產生破壞。就排水設施而言，安全係數等於排水設施之排水容量除以降雨導致之逕流量，當安全係數大於1.0時，表示排水系統之容量大於實際發生之逕流量，故排水設施在豪雨時應能維持有效的排洪功能，不致產生漫流，而造成淹水甚至引致坡地災害。然而我們是否可以用安全係數決定一個坡地社區的安全與否？一個剛剛開發完成的社區，其大地工程設施或邊坡環境當初有一定的安全係數，其值隨著時間也許會漸漸穩定而提高，亦或是趨向不穩定 -p4-.

(13) 山坡地防災安全社區示範計畫. 而降低，我們都了解真正的安全係數並非是恆久不變的，甚至是不可知的。. 2.1.2山坡地安全檢視的方法確保山坡地的安全，文獻[2]指出，可以就其不同工程特性及工程規模採用以下三種方法加以掌握，分別為: 一、目視檢查法目視檢查係確保坡地安全最基本且最常使用的工法，當邊坡或擋土牆已發生不安全狀況時，常會在地表或擋土設施發現若干徵兆，例如:地面出現連績性之張力裂縫、擋土牆地裂、地錨錨頭掉落等現象，如能山具經驗之工程師加以檢查，大部份都能提前預知。但仍有部份達坡，可能位移量較小或行為複雜的擋土構造，藉由目視檢查仍無法發現，由於目視方法甚為簡單易行，故大都將目視檢查列為使用者自助檢查的主要項目，如果經由目視檢查發現異常現象時，為充份瞭解其真正的原因及行為，則有必要進一步調查或監測。二、調查分析法由於目視檢查法僅能就其表微觀察判斷，但邊坡潛在的危險因子或區域，常常無法瞭解，故需調查山坡地之地質及地下水狀況，就不同基地之地質情況及地下水條件，繪製地質剖面圍，並參考實驗室試驗求得之地層強度參數C、ψ值，進行邊坡穩定分析，以求得安全係數。此方法多用在新設邊坡或山坡地開發設計之用，當安全係數大於 1.0時，表示邊坡或擋土設施在安全方面，不致破壞。就地表排水系統而言，須進行水理分析檢討排水設施之容量，是否足以宣洩暴雨所帶來的逕流量，當排水系統之安全係數大於1.0時，亦表示地表排水設施係在安全狀況下，可發揮應有之功能。三、儀器監測法由於目視安全檢查法係僅藉由表面徵兆判晰其安全性，故有其侷限性及不足之處，故在若干已出現危險徵兆或風險性較高之坡地，必須藉由精密的儀器加以監測，以期對於坡地安全的整體行為有充份的瞭解。. -p5-.

(14) 山坡地防災安全社區示範計畫. 由於現有的大地監測儀器之正確性及精度已甚高，故可充份監測地層之位移量或地下水之變化，但如何使監測儀器充份發揮其功能，周延的規劃、設計及執行甚為重要。由於三種安全檢查法各有其優缺點(詳表2.1)，故為兼顧經濟、安全及時效，三種方法常混合使用或同時使用，以大型山坡地住宅開發為例，為充份掌握其安全性，就風險性程度較高或已有不穩定徵兆發生之坡地，常將三種方法同時使用，但就風險性程度較低之基地，往往僅採用目視檢查法而已，因其係已完工坡地社區建議之安全評估及檢測流程，在周延及充份的考量下，坡地安全可獲得相當的保障。就以山區道路而言，由於涉及的面積及範圍更大，則大都以目視安全檢查為主，然視其問題嚴重性之局部區域，再輔以調查分析或監測等方法。大體而言，此三種方法具相輔相成的功能，應針對不同的各案例考量其間題的嚴重性、特殊性，妥為選擇規劃。. -p6-.

(15) 山坡地防災安全社區示範計畫. 表2.1、三種坡地安全評估方法優缺點比較表[2] 方法. 目視檢查法(最經濟) ●以目視現場勘查記錄. 工作方法. 適用時機. 並加以研判。. 調查分析法 ●藉由地質調查及基本背料蒐集，決定地層狀況。水理分析及邊坡穩定分析加以評估分析。. ● 基地面積甚廣。. ●輔助目視檢查法及儀. ● 初步踏勘檢查。. 器監測法之不足。. 優點. ●可隨時檢視並加以保養維護。. ●採用精密儀器對邊坡穩定直接監測。. ●設置於危險性或風險性高的邊坡。 ●安全要求標準較高的. ● 山坡地社區居民初步之自我檢視 ●快速、經濟。. 儀器監測法. 坡地。 ●可深入瞭解不同個案潛在的危險因子。. ●可掌握地層或擋土設施實際之穩定狀況。. ●可充份瞭解邊坡安全性。 ●提供監測傲器佈設之依據。. 缺點. ●從坡地外觀無法掌握. ●輿時間有閘之特性如. 危險地區之危險因子. 地下水流向之改變無. ●無法瞭解其安全性。. ●無法瞭解邊坡之安全性。. 法充份掌握。 ●*費用昂貴. 2.1.3山坡地系統監測根據文獻[2]所描述，系統監測之主要目的是為監測『有可能發生坡地災害之變困』，得以及早避免災害並予以因應。對於監測的內容而言可涵括簡易監測及數據監測。以簡易監測而言．現已有學者提出可行方法．在未來可配合「簡易檢查」之工作進行。數據監測為利用監控設備針對監測對象，以定時段之時間隔選取數據化資料。若監測設備設置得宜．並能連接警示系統，將有助於災害之避免。數據監測依自動化程度可分為半自動數據監測或儀控監測方式。目前仍以半自動數據監測者居多。業者已有引進儀控數據監測並連結警示系統，其運作尚稱便利。. -p7-.

(16) 山坡地防災安全社區示範計畫. 山坡地建築開發不外乎調查、規劃、設計、施工及維護管理等階段。在規劃設計階段，工址調查不應限於欲開發基地之地界內，應將會影響本基地之鄰近區域作調查。並對其地質條件，水文條件等一併考量。為避免坡地災害發生，完工使用後，最重要的是能夠及時掌握地層變化之徵兆，而地層變化之徵兆除了目視觀察之外，有賴於監測作業持續進行及研判，尤其坡地建築在受到大地應力及豪雨等外力作用下，易發生基礎不穩定之現象，若能較確實掌握坡地地層改變之情況，則必將能減輕坡地災害之發生。對於未來新開發之山坡地住宅，監測制度是必要的。且可視為整能社區之硬體設施之一。. -p8-.

(17) 山坡地防災安全社區示範計畫. 2 . 2 坡地住宅安全檢視表之研擬以上所介紹的三種安全檢視方法指出了檢視的原則，但要真正落實到安全檢視之定性與定量化，必須定出明確的表格以供居民(DIY) 或專業人士使用，達到山坡地安全資訊流通與保存的目的。. 2.2.1安全檢視表之原則文獻二所建議之安全檢視表格的一般性之原則如下: (1) 安全檢視表具有問題點描述、檢視人之專業判斷及篩選之功能。 (2)在行政上僅就檢視工作推行以及後續工作之監督。 (3)安全檢視表牽涉工程資料、分析、專業之檢視技術始得確定危險潛因者，可由檢視人建議其後續專業監測或鑑定作業。 (4)「詳細安全檢視」中有關工程參數、設計假設、分析等仍維持原勾選或填寫方式。因未有相關資料、資料不足或認未能採信，實際上須另作地質調查、鑽探、分析時可勾選「存疑」，選項未予勾選代表「未研判」。 (5)利用簡圖、示意圖、照月輔助描述問題點之位置、範圍與內容。 (6)檢視人需就檢視項目檢視所得予以綜合研判「檢視等級」，據以從事其後續工作然上述原則中應就「安全檢視表」使用者之專業程度，已檢視表深度予以區分，如屬居民DIY，則不應有任何專業評估之文字出現於表中。. 2.2.2檢視表之表現方式文獻二亦針對檢視表的表現方式提出下列說明： (1)應以問題導向之觀念從事，主要利用照片紀錄與文字敘述並記錄問題點，才是比較實際的方式。 -p9-.

(18) 山坡地防災安全社區示範計畫. (2)為達上述目的比較良好的方式，建議由專業人員指導製作應用照片說明其檢視維修重點之簡易手冊供使用人參考。 (3)定期監測由於資料及測點取得困難，對已完成之社區，較難有明確之參考指標。但坡地如已有異常情形發生，仍應儘速防範。由於破壞面與發現瑕疵之地點可能有所出入，過少的測點可能落在無工程意義的區域，反而有判讀上的問題而未能及時預警。因此，監測點之佈置設計可併入現行之專家審查制度，委託審查其佈設之合宜性。. -p10-.

(19) 山坡地防災安全社區示範計畫. 2.2.3坡地住宅安全檢視實施之注意事項安全檢視實施之主要目的在於及早找出可能有危害之可能性，特別是對於人為活動、居住的安全性考量。對於需檢視之標的，「坡地住宅安檢、監測管理制度之研究」[2]建議採「簡易安全檢視」與「詳細安全檢視」兩種檢視方式。前者可由非專業者作例行而頻度高之檢視，但為顧及其檢視品質，仍須由專業人員作年度檢討及簽認。該案建議之「簡易安全檢視」及「詳細安全檢視」之原則如下： 1. 簡易安全檢視之項目主要著重在以重點式檢視有無顯著之危險因子，對顯然無安全顧慮之標的得以排除在後續之詳細檢視工作。 2. 詳細安全檢視具有廣泛性，檢視項目亦較簡易安全檢視為詳細。 3. 在評估問題點之嚴重性時須以量化之分級作參考。宜利用簡圖、示意圖、照片輔助描述問題點之位置、範圍與內容。 4. 檢視人需就檢視項目檢視所得予研判「檢視等級」，據以從事其後續工作。. [2]. 內政部建築研究所專題研究計劃，「坡地住宅安檢、監測管理制度之研究」. -p11-.

(20) 山坡地防災安全社區示範計畫. 可將安全檢視之各項要因實施檢視，並作出「輕微」、「普通」及「嚴重」之判定。最後再依照要因分項所得之檢視結果綜合出「檢視等級」。要因之檢視係依檢視人就檢視項目中問題點之發生或嚴重性作程度上的紀錄。大部份之要因可由檢視原則作客觀性判斷，或許有些要因需更多的資料來決定其程度，然而藉由備註之說明仍能保留其存疑性，若要因對安全性之影響非常高但無法或難以取得資料而存疑時，可判定為「嚴重」;若要因對安全性之影響並不高，而資料是否取得，大致上不影響安全者，可判定為「普通」。「檢視等級」之分類以A、B、C三種不同等級表示，各代表其檢視結果及後續工作之重要指標。簡易安全檢視中完全以「問題點」作檢視，相當迅速且易於識別。惟嚴重性分級可能較難以明確化，但無損於最終之「檢視等級」之研判。執行檢視者須以現場踏勘、紀錄、拍照之途徑及整理報告即可完成。詳細安全檢視須由專業檢視人執行，其檢視內容包含簡易安全檢視之評估結果，須經專業檢視人之判斷及與參考原有資料以進行檢視工作。詳細安全檢視中有關「問題點」之重要檢視項目，須儘量利用量化之標準來比較後作選擇。良好之擋土、排水設施通常需有優良之水土保持計畫，依現行之相關法規規定執行之山坡地開發，需經詳細之工程計畫程序。取得相關工程地質及設施資料時，可根據其原誅計圖說檢視是否與現況相符。由於基地之條件各有不同，所作之分析、試驗、設計亦不完全一致，檢視人可依不同基地條件，視其水土保持計畫完備程度作為評量之參考。. -p12-.

(21) 山坡地防災安全社區示範計畫. 2.2.4.坡地建築物之安全檢視與維護管理建築物之管理維護不再是政府的責任，已經形成共識，尤其是山坡地社區之建築，使用人或所有權人本應最注意自身之安全，亦是坡地社區管理的重要方向。使用人或所有權人就是「建築物」的管理者，而政府僅作為負責監督與輔導的角色。. -p13-.

(22) 山坡地防災安全社區示範計畫. 2 . 3 相關主管及研究單位所建議之山坡地徵兆檢視的項目內政部建築研究所的「山坡地社區安全居住手冊」[3](其使用方法見圖2.1)指出，有關山坡地社區的安全檢視其建議應包括房屋周遭環境、興建工程設施與房屋建築結構三大項，且在第七章訂有「坡地社區體檢自助檢視表(DIY)」而內政部營建署的「坡地社區安全居住手冊」[4]則建議分別就環境徵兆、大地徵兆及房屋徵兆提醒居民注意防範，而也在第七章訂定了「坡地社區管理維護檢視表」(又細分為基本檢視表及日常檢視表)以供居民自行檢視(DIY)；兩單位之檢視表格基本上是一致的(附錄D)。. -p14-.

(23) 山坡地防災安全社區示範計畫. 否. 查看手冊中第二、三、四章節所列的各種注意項目是否危險. 是. 向社區管理委員會報告. 社區管理委員會查看監測紀錄是否危險. 通知專業單位來檢核監測系統是否危險?. 是. 否. 是否. 立即進行分析設計搶救工作直到警訊解除. 社區管理委員會配合專家發布社區安全訊息. 安心居住. 、圖2.1 內政部建築研究所之「山坡地安全居住手冊」使用方法. -p15-.

(24) 山坡地防災安全社區示範計畫. 2 . 4 現有供使用之相關檢視表綜合前述之文獻回顧，以及其他研究成果公佈使用之相關檢視表不外下列五種，依次載錄於附錄B~E 1. 內政部營建署『山坡地住宅社區安全檢視手冊』中所載『山坡地住宅社區安全檢視記錄表』。附錄(B) 2. 內政部建築研究所『山坡地社區安全居住手冊』[3]第七章所載之『坡地社區體檢自助檢視表【DIY】』。附錄(C) 3. 內政部營建署之『山坡地住宅安全自助檢視表』[4]。附錄(D) 4. 行政院公共工程委員會山坡地安全諮詢小組之「現況資料調查表」 [7](附錄E) 5. 1998 張俊哲內政部建研所研究計劃「坡地住宅社區安檢、監測管理制度之研究」[2]所設計之『坡地住宅簡易與詳細安全檢視表』由於現有安全檢視表之設計上均採以選擇勾選方式就分項檢視作紀錄，有其表達簡潔之優點，然而，表格之實際操作上，仍有其填寫困難、難以推廣應用之處，分別歸納如下:. (1)內政部營建署「山坡地住宅社區安全檢視手冊」中所載「山坡地住宅社區安全檢視記錄表」: 檢視項目完整，注重設計階段之工程資料、分析等。由於採分項勾選與填寫，使得檢視項目相當龐雜。對於設計階段之資料取得有實際困難，牽涉地質工程參數之資料若無原有鑽探報告、試驗數據之輔助，基本上是無法填寫的。簡言之，即便是採一般之鑑定程序，其欲獲得之工程參數與分析是相當昂貴與費時的。遇到採經驗法則設計者，便難以從事檢視紀錄。 (2)內政部營建署之「山坡地住宅安全自助檢視表」: 檢視項目簡單易懂，其項目較「坡地社區體檢自助檢視表(DIY)更為精簡，應用上非常便利。此外並提供專業機構供檢視後續諮詢之資料，勾選上大部份係以是否之選擇，太過於依賴二分法。 -p16-.

(25) 山坡地防災安全社區示範計畫. (3)內政部建築研究所「山坡地社區安全居住手冊」第七章所載之「坡地社區體檢自助檢視表(DIY)」: 檢視項目簡單易懂，勾選上大部分係以是、否及其他之選擇。表格內有「行動指標」之設計，供評估之後續參考。台北市政府曾將[3]之 DIY體檢自助檢視表於網際網路上供民眾使用。 (4)行政院公共工程委員會山坡地安全諮詢小組之「現況資料調查表」: 藉網際網路以填表者回件方式處理，其中並規定利用照片瞭解問題點，有其標識明確之功能。 (5) 坡地住宅簡易與詳細安全檢視表[3]. 其共同之缺憾為無法明瞭對於檢視目標之範圍、住置或分區大小，檢視之時機、頻率，而檢視項目中問題點之代表性亦未能反映。綜合上列之檢視表，可初步歸納為兩類: 簡易型表格，其中(2)、(3)、(4)屬之；詳細型表格，其中(1) 、(5)屬之。「簡易型表格」顯然在實際操作上是較為容易的，且易於整合; 而「詳細型表格」之內容則多因牽涉原有設計假設、地質資料之取得困難，幾乎無法順利實施。. -p17-.

(26) 山坡地防災安全社區示範計畫. 2.5 台北縣政府山坡地服務團隊與防災體系建立計畫相關成果整理( 相關表格參見附錄F ) 2.5.1 計劃精神與目標本計劃之精神在於有效利用大專院校之學術資源，以協助縣府照顧及保障山坡地社區居民生命財產之安全。而成立安全檢視服務團隊並建立防災體系，達成的目標如下： 1. 由參與計劃之大專院校服務團隊，定期檢測台北縣境內山坡地社區之整體穩定性；並有效落實台北縣內使用中山坡地之安全管理。 2. 隨時掌握山坡地社區所產生不穩定的潛在因素；並提出安全維護對策，並即刻轉由縣府主導深入調查，以掌握先機，避免災害發生。. 3. 結合山坡地社區與學術界資源，以互助互動方式，達成風險管理之目的。. 4. 分期展現計劃成果，並協助社區成立自我檢視小組，依時程確立分階段執行技術轉移之成果。. 2.5.2 工作項目 1. 開發、研製山坡地穩定追蹤之簡易檢視系統。【首創】 2. 建立山坡地防災體系。【首創】 3. 總計劃邀請適合之大專院校，成立縣內山坡地社區關懷檢視工作團隊。【首創、獨一性】 4. 研訂檢視作業與防災體系之標準作業手冊。【首創】 5. 教育、宣導，並結合自我檢視防災體系，以落實山坡地社區防災管理之縣政目標。 6. 推廣成果經驗至國內其他縣市。. 2.5.3 計劃執行方法於執行期間，針對開發完成且居住使用中之山坡地社區，提出救災及防災體系之架構，以及建立各社區檢視系統，並依檢測之結果推動平時防災之觀念，以達防災於先期之目標。其執行辦法如下: 1. 在計劃準備階段中，由總計劃執行小組邀集大專院校之山坡地社 -p18-.

(27) 山坡地防災安全社區示範計畫. 區服務團隊，規畫責任專區，並擬定計劃執行之標準作業程序 (SOP) 及相關作業書表，對參與之大專院校團隊實施密集的協調與說明課程，以求計劃執行的標準化及有效性。 2. 由參與與計劃之大專院校團隊，基於交通便利性以劃分責任專區，依據 SOP 之執行細節，以現地踏勘及簡易觀測系統之調查方式，定期對居住使用中的山坡地社區進行安全評估。如有發現不穩定之徵兆，隨時提報縣府主管單位建議後續深入之維護處理對策，並監督對策之執行。 3. 於颱風、地震及暴雨期間，總計劃執行小組及各大專院校團隊將機動性地配合縣府的災害防治計劃，對所屬的山坡地社區(責任專區)進行警戒性觀測，並掌握時效適時地提出山坡地災害之處理對策。. -p19-.

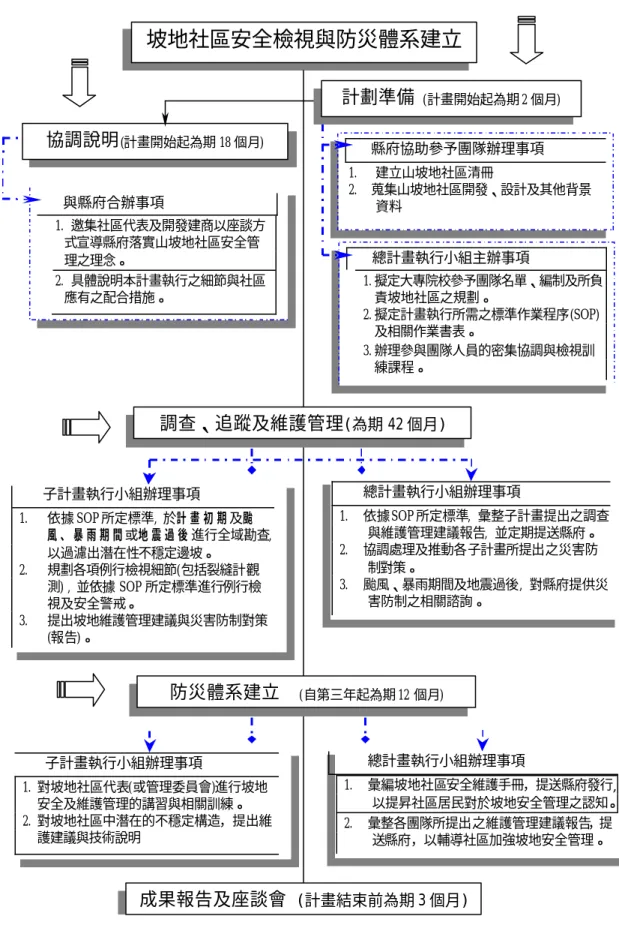

(28) 山坡地防災安全社區示範計畫. 2.5.4 計劃執行架構坡地社區安全檢視與防災體系建立計劃準備協調說明 (計畫開始起為期 18 個月). l. (計畫開始起為期 2 個月). l 縣府協助參予團隊辦理事項 1. 2.. 與縣府合辦事項 1. 邀集社區代表及開發建商以座談方式宣導縣府落實山坡地社區安全管理之理念。 2. 具體說明本計畫執行之細節與社區應有之配合措施。. 建立山坡地社區清冊蒐集山坡地社區開發、設計及其他背景資料. l 總計畫執行小組主辦事項 1. 擬定大專院校參予團隊名單、編制及所負責坡地社區之規劃。 2. 擬定計畫執行所需之標準作業程序(SOP) 及相關作業書表。 3. 辦理參與團隊人員的密集協調與檢視訓練課程。. 調查、追蹤及維護管理(為期 42 個月). l 總計畫執行小組辦理事項. l 子計畫執行小組辦理事項 1.. 2.. 3.. 1.. 依據 SOP 所定標準, 於計畫初期及颱風、暴雨期間或地震過後進行全域勘查, 以過濾出潛在性不穩定邊坡。規劃各項例行檢視細節(包括裂縫計觀測) , 並依據 SOP 所定標準進行例行檢視及安全警戒。提出坡地維護管理建議與災害防制對策 (報告)。. 防災體系建立. 2. 3.. 依據SOP 所定標準, 彙整子計畫提出之調查與維護管理建議報告, 並定期提送縣府。協調處理及推動各子計畫所提出之災害防制對策。颱風、暴雨期間及地震過後, 對縣府提供災害防制之相關諮詢。. (自第三年起為期 12 個月). l 子計畫執行小組辦理事項. l 總計畫執行小組辦理事項. 1. 對坡地社區代表(或管理委員會)進行坡地安全及維護管理的講習與相關訓練。 2. 對坡地社區中潛在的不穩定構造，提出維護建議與技術說明. 1. 2.. 彙編坡地社區安全維護手冊，提送縣府發行, 以提昇社區居民對於坡地安全管理之認知。彙整各團隊所提出之維護管理建議報告，提送縣府，以輔導社區加強坡地安全管理。. 成果報告及座談會 (計畫結束前為期 3 個月) 圖 2.2 計畫執行架構. -p20-.

(29) 山坡地防災安全社區示範計畫. 第三章. 社區安全檢視比對. 本計劃所選擇的社區為台北縣新店達觀鎮社區與汐止馥記大名人社區，作為本計畫比對與觀摩示範及比對的對象。以下為兩個社區之蓋述。. 3 . 1 達觀鎮社區 1. 基本資料介紹該社區位於台北縣新店市達觀路，為大廈式建築，由一條之字形道路連通。社區座南朝北，西北方為黎明清境、台北小城等社區。社區大致呈長條形南北向坡地，標高約介於 120~285 公尺之間，社區南側為達觀鎮第二期社區。社區北側約 150 公尺沿高程約 150 公尺附近有新店逆衝斷層切過(根據中央地調所之最新資料，將其定為穩定之斷層)，斷層面以南(上盤)為五指山層及木山層，以北(下盤)為桂竹林層，斷層走向約為東西向。社區之各區域，均有大規模之擋土構造。 2.坡地安全回顧社區自落成後即持續有監測工作進行，累積長時間之測讀數據，對於整體安全狀況之研判，提供相當之助益。該社區亦委託專業大地工程公司進行長期監測作業，裝設傾斜管兼水位觀測計、建物傾斜計、沉陷點(約 50 點)等監測儀器等，並已持續完成多次量測工作，累積相當之量測結果。. -p21-.

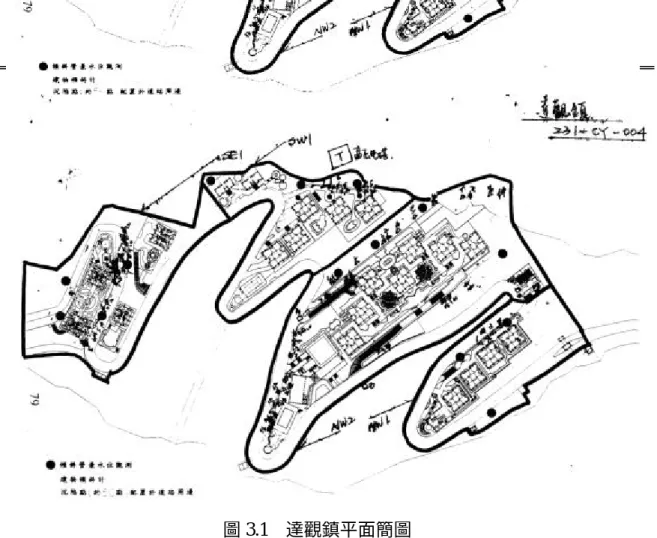

(30) 山坡地防災安全社區示範計畫. 圖 3.1. 達觀鎮平面簡圖. 3.特殊狀況由於該社區現況穩定，又委外進行專業之大地監測作業，在台北縣政府山坡地計畫執行期間，均未發現任何特殊狀況；而在本計畫期間亦未發現任何異常之大地徵兆。綜合以往及目前為止之資料研判，本社區目前處於穩定狀況。 4.增設安全監測儀器本社區由於以委外進行完整之大地監測作業，測讀數據完整，覆蓋範圍亦廣。因此本計畫中針對本社區並未提出安全監測儀器增設之計劃，僅於部分擋土牆及護坡等設施裝設簡易觀測儀器(載玻片、裂縫計)，作為例行檢視作業測讀之依據。 5.示範社區安全檢視比對與角色定位本社區之狀況為：坡地基本狀況為穩定，但社區居民對自身之安全十分的關心，本示範社區所突顯的是山坡地居民的心聲之一：希望能有一套簡易的系統與機制，能便利並持續的檢視自身社區的安全，以提早發現坡地瑕疵，及時”治療”。. -p22-.

(31) 山坡地防災安全社區示範計畫. 3 . 2 馥記山莊( 馥記大名人社區) 1. 基本資料介紹首馥社區與馥記大名人社區位於汐止大尖山上，由汐止交流道下，經大同路再轉秀峰路，就可以到達這兩個社區。經初步檢視與社區訪談結果，發現首馥別墅與馥記大名人皆在同一個建築基地上，且該管理委員會也不知道首馥別墅與馥記大名人社區的個別範圍。除此之外，該建築基地的上方還包含了歐洲聯邦社區，雖然歐洲聯邦社區未包含在本計畫所編列的山坡地社區內，但為求檢視作業的完整性，將歐洲聯邦社區視為馥記社區的一部份，所以佈點範圍即為首馥別墅、馥記大名人和歐洲聯邦。社區平面圖如附圖一。 2. 社區概況統計本基地開發面積為 7500 坪，社區單位 1093 戶，包括低密度別墅區、三棟各為 8 層、12 層和 16 層之大樓以及歐洲聯邦約五層樓高上下疊的歐式建築。. -p23-.

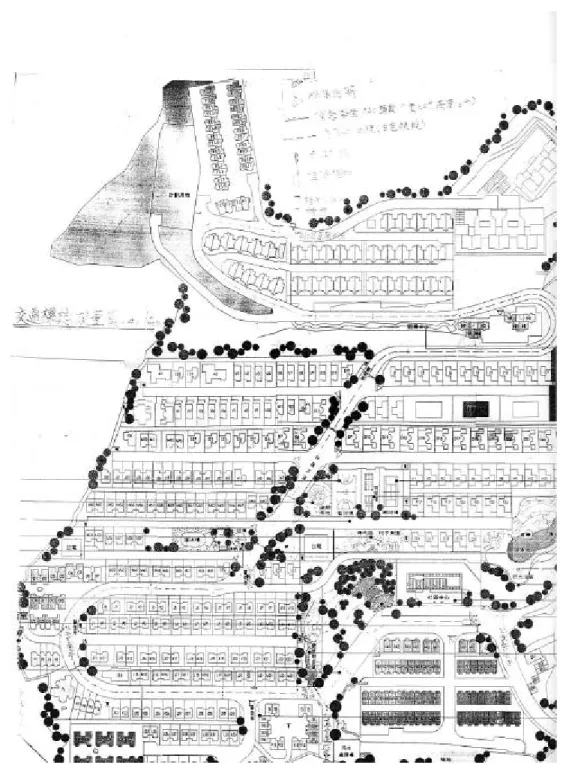

(32) 山坡地防災安全社區示範計畫. 圖 3.2 馥記山莊平面簡圖. -p24-.

(33) 山坡地防災安全社區示範計畫. 3.特殊狀況紀錄 a. 歐洲聯邦後方擋土牆上有多處橫向連續裂縫，但高度太高無法裝設裂縫計，僅作細部定點攝影。由定點細部影像攝影顯示，該區裂縫有成長之跡象，已通知社區管委會處理，而管委會也已經請建商做改善工作，目前改善工作繼續進行中。建議在該擋土牆之地錨裝設荷重計以做進一步之監測。. 圖 3.3. 擋土牆橫向裂縫. 圖 3.4. 擋土牆細部影像攝影. -p25-.

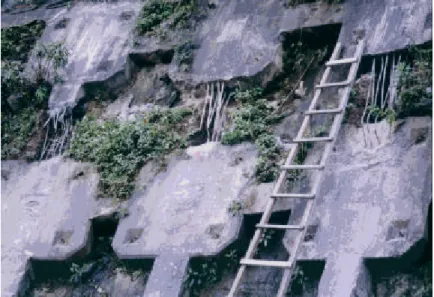

(34) 山坡地防災安全社區示範計畫. 圖 3.5. 擋土牆改善工程. b. 歐洲聯邦前面之擋土牆有嚴重之滲水，建議裝設水位計與水壓計並做改善工程。 c. 裂縫計佈設之攝影圖. 圖 3.6. 裂縫計(玻璃片). -p26-.

(35) 山坡地防災安全社區示範計畫. 4.增設安全監測儀器本社區陸續有一些破壞徵兆出現，亦建議應增加監測的點數及設備。 5.示範社區安全檢視比對與角色定位本社區之狀況：檢視之結果，本社區之坡地瑕疵非常明顯，且已有災害發生，幸運的是台北縣山坡地服務團隊及時發揮了即時通報並處理的作用，因而避免了人命的損失，誠屬不幸中之大幸，但至今災害發生後龐大的修繕費用，卻也成了居民及管委會必須面對的一個大問題。本社區所突顯的是坡地社區的另一個問題：即政府對於私產的山坡地社區是否有責任??若無是否也應提出相關的辦法提供配套措施協助社區居民解決問題？。. -p27-.

(36) 山坡地防災安全社區示範計畫. 3.3 兩社區在本計畫期間所使用之簡易安全監測系統與影像紀錄 1.玻璃片. 圖 3.7 玻璃片(載玻片)之裝設 2.裂縫計. 圖 3.8. 裂縫計之裝設. -p28-.

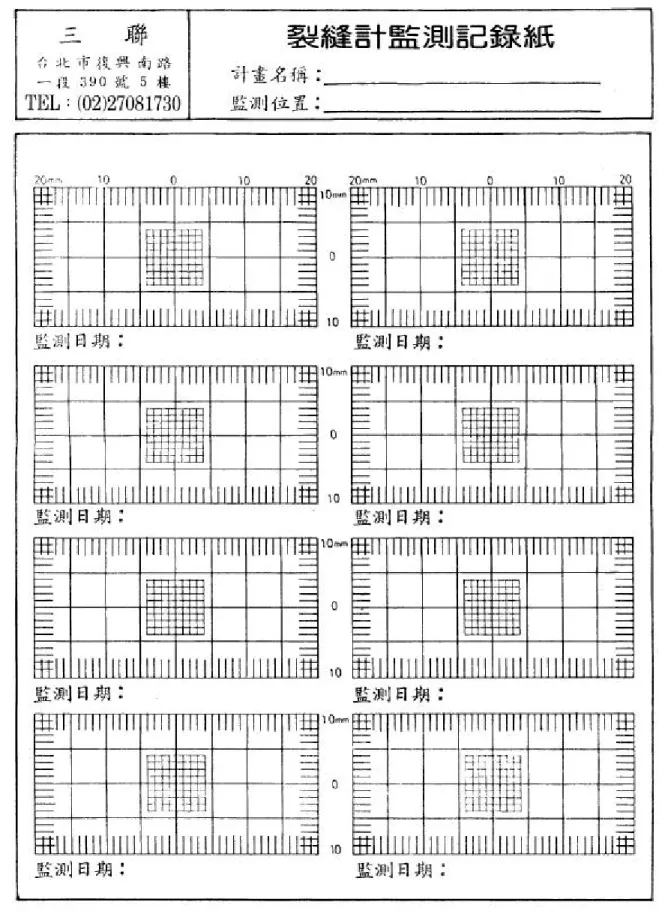

(37) 山坡地防災安全社區示範計畫. 表 3.1 裂縫計紀錄表. -p29-.

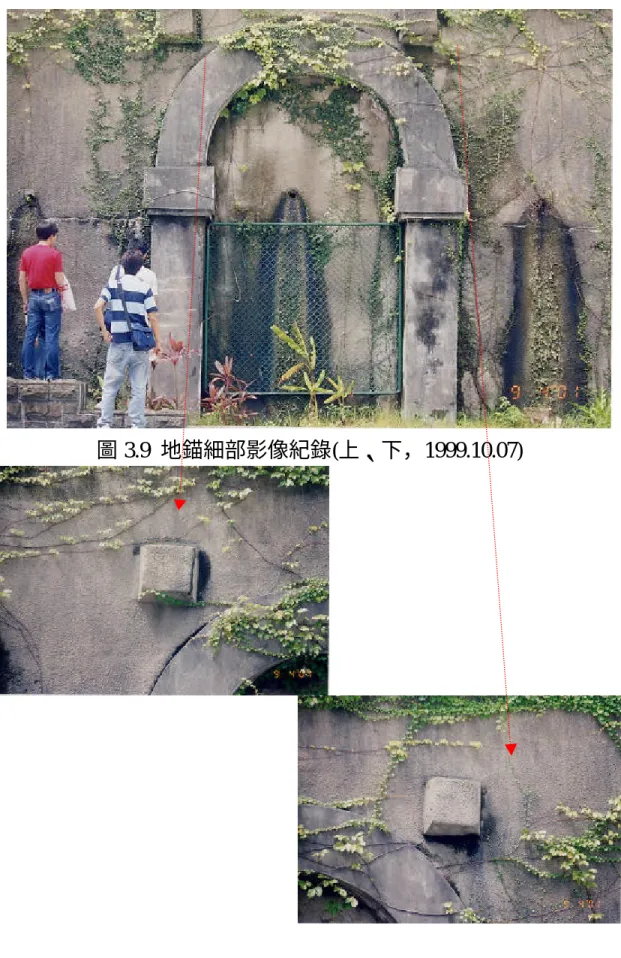

(38) 山坡地防災安全社區示範計畫. 細部影像紀錄. 圖 3.9 地錨細部影像紀錄(上、下，1999.10.07). -p30-.

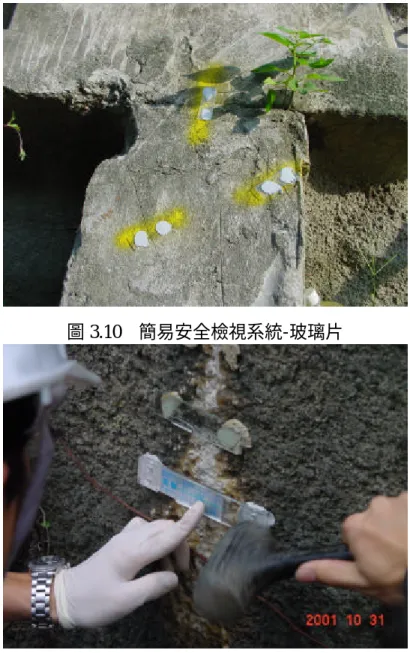

(39) 山坡地防災安全社區示範計畫. 細部影像紀錄. 圖 3.10. 簡易安全檢視系統-玻璃片. 圖 3.11 簡易安全檢視系統：載玻片(上)裂縫計(下). -p31-.

(40) 山坡地防災安全社區示範計畫. 第四章山坡地社區自主檢視與防災、避災系統之架構緣起民國 86 年 8 月間的林肯大郡災變發生後，使政府逐漸正視到山坡地問題的嚴重性與迫切性，而民國 89 年台北縣山坡地服務團隊成立以來，在實際進入台北縣政府所列管的 113 個山坡地社區實際訪查與相關安全檢視作業下，發現原來營建署所做的坡地分級制度(分為 A、B、C 三級)，是在短時間內，即以山坡地社區所申報之基本資料，作為分級依據。但實際上目前許多坡地社區之狀況與其原始資料不同或已變更甚至不完整，此一分級制度似乎已不適用於目前的山坡地社區狀況。台北縣政府山坡地服務團隊之後續計畫雖因經費不足而暫時擱置，但建研所有鑒於台北縣山坡地服務團隊之成果，遂藉此計畫，希望將山坡地自主檢視與防災避災之觀念推行至全國。. -p32-.

(41) 山坡地防災安全社區示範計畫. 4.1 “自己的身體，自己最清楚”- 坡地社區安全問題之迷思若我們把山坡地社區，從啟用的那一刻起，當作一個新生的嬰兒，而社區的建照雜照便是她的身分證明，坡地社區有任何的瑕疵或大地徵兆，應該是居民自己要最關心，要政府來關心本是遠水就不了近火的，政府也往往要直到發生災害造成人命的損失才能持公權力介入，但那時為時已晚。而就像是一般人生病要看醫生一樣，坡地社區有了瑕疵就像一般人有了小感冒，會自覺不舒服，而自行前往診所就醫。因此社區要維護修繕乃至補強，只有居民自我了解，才能主動就醫。至於如何就醫、如何治療，則應建立防災避災體系。. 4 . 2 管委會之成立有關管委會應處理之事項可參考文獻[8]，而山坡地社區就單一事件來說，他的戶數、人數有多有少，此部份應就公寓大廈管理條例是否適法加以研究。重點是必須要有管理委員會的成立，並應建立其法定地位並了解自我申報之程序。管委會內並應成立『安全檢視小組』。. 4 . 3 管委會下設成立自我安全檢視小組安全檢視小組(以下簡稱安檢小組)係管委會下之組織，社區若有安全質疑時，應報備管委會邀請安全服務團隊再確認，透過縣府主管單位(使用管理課)，委請專業團體(技師公會)進行鑑定與維修改善的工作。安檢小組應確實執行山坡地安全檢查與維護任務，在平時以簡易之監測系統隨時注意社區環境外在狀況並檢視有無危險癥兆，若有安全質疑時，應通知社區管理委員會召開住戶大會，以確認社區之安全性，並委請技師公會協助，配合安全監測系統資料作更專業之查核與研判。當社區確實有安全之虞時，應立即委請專業團體進行必要分析、設計及現況改善，並進行防災工程，直到安全目的達到為止。安檢小組的責任及工作內容、如何申報仍要就如何落實申報內容之真實性加以規範。此部分之安全檢視網需簡單，申報內容亦 -p33-.

(42) 山坡地防災安全社區示範計畫. 須簡單。如何規範？如何查核？如何要求？仍應訂定辦法及草案規範之。以下為建議社區安全檢視小組辦理之事項： 1. 執行坡地安全檢視與管理維護工作，藉著簡易的安全檢視系統(玻璃片、裂縫計)，在日常生活中即能事先發現災前之各項癥兆，採取應變措施【 (1)平常例行檢查可於每年雨季前後各做一次檢查，四月、七月及十月，共三次。(2)特別檢查於豪大雨、颱風過後及有感地震發生後進行，其檢查項目同平常例行檢查】. 安全檢視之徵兆異常徵兆(紀錄)： 1.照片比對 2.裂縫增加 3.錨頭脫落 4.明顯差異 5.玻璃片破裂、斷裂、錯動之現象. 2. 定期辦理簡易之山坡地安全管理維護工作[6]： (1)排水溝裂縫檢修及清理積存在排水溝內及斜坡上之雜物。 (2)陰井淤泥或枯枝落葉之清理。 (3)沈砂地、滯洪池清理與維護。 (4)坡面、道路、擋土牆破損裂縫及地錨之檢查與處置。 (5)雨、污水排水孔道及自來水出水管檢視維修，清理淤塞。 (6)清理引致斜坡表面或擋土牆面嚴重裂縫之植物。 (7)在裸露之地表坡面上植被草皮植物。 (8)修理砌石護坡的勾縫。 3. 社區安全檢視紀錄申報(其申報流程之暫定架構參4.5節圖4.1). -p34-.

(43) 山坡地防災安全社區示範計畫. 4 . 4 政府主管單位之角色主管單位應配合坡地社區該部分之安全申報的查核、輔導、掌握其真實性，此部份建議可參考台北縣政府山坡地計劃中，由學術單位之服務團隊來協助辦理，相關辦法則應陸續擬定。而針對確實申報之社區，政府宜主動提供補助日常自我安全檢視活動及社區內宣導活動之活動補助費用，也應提出相關管制及補助辦法。. -p35-.

(44) 山坡地防災安全社區示範計畫. 4 . 5 自我檢視、防災避災與申報系統建立之架構社區安全小組之檢視成果應定期(每月?每季?)申報給予政府主管單位(學校單位)參考，而遇到有立即性危險徵兆之緊急狀況時，亦應通報給予相關單位以成緊急應變之處理，其整體架構可參考下圖。. 移交. 縣府使用管理課. 配合相關單位. (主管單位). 會同技師公會. 坡地社區安全服務團隊. 現地會勘. 後續處理. 急件和一般件呈報. (學術單位) 縣府行政程序相關配套措施. (輔導社區成立安檢小組) 社區自我檢視申報系統網站. ◎坡地安全檢視成果彙整 ◎特殊狀況呈報. 建立. 訂定相關配套措施與方案. (註：政府補助管委會辦理諸項活動). 圖 4.1 台北縣山坡地計畫中社區安全檢視申報流程 (註：後續計劃之目標則為訂定適用於全國之完整支配套措施 ). -p36-. 領佈施行.

(45) 山坡地防災安全社區示範計畫. 坡地社區安全服務團隊以特殊狀況【急件】彙整呈報. 縣府主管單位使用管理課簽報. ◎相關單位會勘 ◎技師公會代表 ◎社區民眾代表 ◎社區安全服務隊. 現地會勘. ◎邀集該社區之原起承監造人開協調會，並負責完成改善。 ◎由該社區管委會自我關心完成修. 公共財產 ◎縣府相關單位負責 ◎各鄉鎮市公所負責. 私有財產. 繕。( 由政府提供無息貸款，技師公. ◎由原起承監造人補強修繕 ◎以公權力建議、監督改善. 灰色不明產權. 會出面統包負責) ◎經技師公會與縣府查證為公共安全. 查無原起承監造人負責 ◎由該社區管委會自我關心修繕 ◎按實際狀況，籌撥經費進行立即性危險改善工程. 區域，縣府適以公權力介入協調。. 行政程序. 圖 4.2、坡地社區災害會勘流程圖(後續計劃擬完成之辦法草案). 由上圖可大致了解山坡地社區遭遇修繕經費不足時之困難點。山坡地住宅屬於私產，政府本無義務提供其發生瑕疵甚至破壞時之維修費用，而應該由建商負責。有鑒於許多社區之建商已無法負責或根本找不到原起造者，若由政府出面提供坡地社區災害補強之無息低利貸款，或許可以提供山坡地災害發生時，社區管委會苦無修繕經費來源時的解套辦法。但政府之補助也不該是無條件之補助，主管單位應該由輔導進而督導坡地社區對自我居住環境自動自發的關心，做到日常之簡易安全檢視工作，並申報給主管單位建檔並存檔。並以此作為山坡地社區分級之重要參考。此所謂的分級並非營建署對列管山坡地所作之 A、B、C 分級，而應該是坡地社區對自我居住環境之關心程度，自我申報之表現良好及表現不良的社區可以考慮加以公佈，以作為獎懲之手段，並作為政府是否給予補助或低利貸款之依據。 -p37-.

(46) 山坡地防災安全社區示範計畫. 4 . 6 自我檢視系統啟動運作之案例- ( 以馥記大名人社區為例). 連絡社區管委會及原啟承監造商. 山坡地社區安全服務以急件特殊狀況傳真. 隊於 89.05.04 發現潛. 至縣府彙報. 勢區 ◎技師公會代表. 台北縣政府. ◎社區住戶代表. 現地會勘. 於89.08.01.及89.11.01. 均仍發現地滑徵兆呈. 行文縣府請准立即施工. 現地會勘. 技師公會提出改善計畫. 補強，行政程序後補. 報縣府. 持續追蹤，延請坡地社區安全服務隊加強檢視頻率. 圖 4.3「馥記大名人」社區之防災體系流程示意圖(台北縣政府山坡地服務隊). 由上圖可了解到汐止馥記名人社區在 89 年 5 月 4 號發現破壞徵兆後之緊急應變流程，由於此案發生之期間正好為台北縣山坡地團隊之服務期間，在發生不可忽視之大地徵兆及裂縫瑕疵後，團隊即發揮及時通報縣府工務局之雙向聯繫功能，並在工務局長之裁定作成『立即處理；事後補照』之決策，使得災害的發生能減低到最小的程度並不再繼續擴大。雖然此案在處理過程中，確實發揮了「山坡地服務團隊」所執行的緊急通報並及時處理災變之功能，但我們可以說，此案只能以個案來看待，因為山坡地災害發生時，在通報管道的暢通方面，還未有明確的法令可供民眾依循，政府或學術單位未來應該積極研究並制定相關配套措施，俾使此類之問題能有既定的處理程序。. -p38-.

(47) 山坡地防災安全社區示範計畫. 4 . 7 本計畫建議之山坡地社區自我檢視紀錄表本紀錄表希望能以簡易的紀錄格式，建立坡地社區之健康紀錄表或病歷表，其中的選項皆力求簡單易懂，以人人可完整填寫為目的。. -p39-.

(48) 山坡地防災安全社區示範計畫. <山坡地社區自我檢視資料紀錄表> 1.基本資料 1101 資料社區名稱：聯絡人： 1102 檢查單位：. 電話：. 傳真：. 安全檢視小組小組長：. 填表人：電話：. 1103 管理委員會地址: 聯絡人：. 電話：. 傳真：傳真：. 1104 住戶數： 1105居住人口數： 1106雜項執照開工日期：民國. 年. 月. 日. 完工日期：. 年. 月. 1107建造執照核發日期： 1108使用執照核發日期： 2．現況資料 2101 以往災害：□無 □有；狀況簡述 2102 邊坡是否有編號：□無 □有邊坡總數：坡長3公尺以下□ 3公尺~6公尺□ 6~15公尺 □ 15~30公尺 □ 30公尺以上 □ 2103 擋土牆是否有編號： □無 □有擋土牆總數：高3公尺以下 3公尺~6公尺 6~10公尺 10~15公尺 15公尺以上 2104 是否有社區道路房屋邊坡配置圖：□無. 座座座座座 □有. 有□邊坡□道路□排水□建築物□擋土構造物之配置圖(若無則無需填寫) 其他說明. -p40-. 日.

(49) 山坡地防災安全社區示範計畫. 3.監測系統與自我檢視網： 3101監測系統□無 □有項目：□ 鋼筋計□應變計□伸縮計□沉陷計□裂縫計:□傾斜管□傾度盤□水位計□水壓計□土壓計 □ 其它: □ 編號:. 3102 安全檢視網配置圖：□無□有項目：□載玻片 □裂縫計 □傾度規 □遠距離長鏡頭拍攝 3103 監測情形：□無 □有；□自行量測 □委外量測檢視頻率：□每週□每月□每季□每年□不定期 3104 自我檢視頻率：□每週□每月□每季 3105 自我檢視申報情形：□無申報頻率：□每月 □每季. □有. -p41-.

(50) 山坡地防災安全社區示範計畫. 第五章. 結論與建議. 5 . 1 結論檢討以往學者之研究成果及本計畫之安全檢視與維護工作實際執行之成果提供下列結論以玆參考： 1. 由本計畫之示範活動發現山坡地居民其實並不是不關心自身的安全，只是苦於缺乏一套完整的配套申報辦法。 2. 山坡地社區安全檢視制度規劃者需以「初學者」的眼光來看待執行者。過去以專家學者立場訂定之檢視表、調查表、檢查表或工作需知等必需予以簡化。使第一線的執行者(一般民眾)也能很方便地進行日常檢視工作 3. 目前所談所有的坡地社區安全評分辦法接無法真正落實於解決問題，事實上，真正有隱憂的社區，往往是資料不全的社區。只有靠住戶的守望相助、自我關心居住環境週遭的不尋常大地徵兆，社區大地工程設施產生瑕疵的紀錄，唯有如此才能做到真正的防災、避災。 4. 利用簡單的安全檢視系統，經由學術單位(如台北縣山坡地服務隊) 輔導移交給居民，提高其對自我居住安全的關心程度，應能彌補僅靠單次之專家鑑定活動判斷坡地之等級(A、B、C級)之後所衍生之問題，對坡地社區居民有實質之幫助。 5. 「初期發現」才是社區居民自我檢視後，協助專家「詳細安全檢視」工作的開始。為能落實「簡易檢視表」或稱「初步檢視表」能順利應用，採用「選擇」、「勾選」方式、分項方式製做檢視表，避免使用直接二分法之是非題。並以現況照片圖說(望遠長鏡頭)補助，或製作模擬範例供使用者參考，亦為較有效的方法。 6. 照片紀錄能比較不同時程，坡地地形、地貌的改變，為最直接有力之地貌或結構體裂縫擴大蔓延之變化紀錄。 7. 簡易檢視發現嚴重問題後應儘速尋找相關專業人員進一步做「詳細安全檢視」 -p42-.

(51) 山坡地防災安全社區示範計畫. 8. 「詳細安全檢視」工作應由專業者進行，建議由技師公會出面擔任此專業工作，較能事半功倍。. 5 . 2 建議提出下列建議及範供主管機關參考。 1.山坡地社區發生災害後之修繕費用建議由政府提供無息貸款協助先期之龐大施工費用。 2.有關山坡地建築災害發生後之後修繕工程，建議由技師公會出面統包負責設計及施工監工。 3.訂定「坡地住宅簡易安全檢視表」並輔助使用案例提供非專業人士使用參考。. -p43-.

(52) 山坡地防災安全社區示範計畫. 參考文獻資料 [1] 內政部建研所(2001年) 「山坡地防災安全社區示範活動」講習資料 [2] 廖瑞堂(2001年) 「山坡地安全檢查及監檢測系統之規劃考量」，收錄於台灣營建研究院叢書『山坡地安檢與監測』 [3] 張俊哲(1999年) 「坡地住宅安檢、監測管理制度之研究」內政部建築研究所專題研究計劃 [4] 張石角，「山坡地社區安全居住手冊」，內政部建築研究所 [5] 李咸亨(1999年) 「坡地社區安全居住手冊」，內政部營建署，共 64頁 [6] 李咸亨(2000年)「坡地社區公共安全檢查項目與技術研究」，內政部建築研究所 [7] 行政院公共工程委員會山坡地安全諮詢小組之「現況資料調查表」 [8] 1998年內政部建築研究所，「山坡地建築安全防災百問手冊」 [9] 1999年「台北縣政府山坡地社區安全服務團隊繼防災體系建立計劃」之標準作業手冊SOP [10]. 內政部建築研究所、防災國家型計劃辦公室，「山坡地開發. 建築及使用管理相關法制研究」 [11]. 張石角，「臺灣山坡地建築區地質災害個案研究計畫」(第一. 期)，內政部營建署建築研究所籌備小組專題研究計畫，1988/1/15 [12]. 張徽正、林殷文、陳勉銘，經濟部中央地質調查所，「五十. 萬分之一臺灣地區活斷層分布圖說明圖」，1997/7. -p44-.

(53) 山坡地防災安全社區示範計畫. 期末簡報意見與回覆單位. 審查意見. 處理說明. 1. 由本案實施示範而言，有些社區的制度遵照辦理並不完善，則往後年度對示範社區之選定，以審慎評估，(如：可否開放由有意願社區整合辦理示範意願，由各縣市建研所. 政府視其意願，再從中選定適合之社. 安全防災組. 區。). 陳建忠組長. 2. 各社區如無管理委員會者很難推動，宜遵照辦理蒐集有管委會之社區資料。 3. 社區真實需求，如：如何觀察自來水流為另一案失背後的徵兆，由駁坎破壞對災害之判之研究範斷等。. 圍，研究中. 1. 本研究計畫嘗試將以往學術研究成防災國家型科技計畫辦公室陳天健先生. 果，應用於真實坡地社區組織，立意甚佳。同時由專家學者主動配合推動研究團隊，甚為難得。 2. 本研究以進行實際坡地社區安全維護遵照辦理活動，建議進一步凝聚推動活動之經驗加強「安全檢視與防災設施作業內容」. 台北縣政府. 1. 整個計畫如何有效、持續推動山坡地社遵照辦理. 工務局. 區可執行下去，是一重點，應予以描述. 李先生. 後續動作。 2. 政府如何藉由抽查制度讓示範計畫有遵照辦理效執行亦為另一重點。. -p45-.

(54) 山坡地防災安全社區示範計畫. 3. 當預警系統提出警告時，可能需要大筆為後續計經費整治，此時經費來源由政府或社區畫之重點支付，應訂定法令。. 1. 本案為 MOIS881005 之後續研究，其示遵照辦理範計劃為本案之重點工作。林建築師建築師公會全聯會代表. 2. 本案所選定之達觀鎮社區及馥記大名遵照辦理人社區符合本案之研究標的。 3. 關於居民本身之維護計劃宜列入本案遵照辦理之示範。 4. 由本案之實際操作中，已能發現安檢監遵照辦理測制度之必要性，宜加以推廣。 5. 建築師在山坡地住宅安檢工作負有重遵照辦理要之角色，對於各類危險徵象能獲得事先預警，誠屬本案所稱之專業檢視人員。 6. 對於擋土壁位於土地界線責任區分成遵照辦理土地界線外對於標的區域只有危險性時，如何提出因應方式？ 1. 建立「社區居民自我檢視」觀念，對山遵照辦理. 蘇理事長國樑. 坡地社區防災頗有助益。但「社區居民」之基本訓練是否應加強，政府單位應積極輔導。. -p46-.

(55) 山坡地防災安全社區示範計畫. 2. 「山坡地社區」災害後之修繕費用由政遵照辦理府提供無息貸款，立意良善，但產權轉移時是否會造成障礙，建議以「管理費」來籌措費用。 3. 「坡地住宅簡易安全檢視表」應盡速建遵照辦理立，目前有多種表格應統一其表格模式。 1. p8 社區沈砂池應定期維護之精神建遵照辦理議列入維修手冊的項目黃技師武雄. 2. p25 檢視等級分 A、B、C,C 為暫不處為文獻回. (土木技師公會. 理,但需注意,p28 檢視表中最低為輕顧表格，不. 全國聯合會). 微。建議增列正常或無異狀況. 宜擅改. 3. p26 檢視時機,建議增列每年雨季來臨遵照辦理前提(具防範未然效果) 4. p58 圖 4.1 是台北縣政府執行流程圖, 僅提供建建議納入參考資料其中,服務團隊有議，無必要指定學術單位,檢視成果定期申報給學校單位是否恰當?請斟酌 5. p58 坡地維修費用「應該由建商負責」已修正及「對找不到起造人者,政府有義務分擔災害風險,無庸置疑」與 p38 所提之共識不符(使用人或所有權人負擔,政府只監督及輔導) 6. p65 所稱的維修手冊.建議. 遵照辦理. n 列入坡地社區申領使用執照必附要件之一 n 連同使用執照一併移交管理委員會執行安檢事宜行政院經濟建 1. 對於示範活動如何由點狀擴大為全面遵照辦理設委員會代表. 性工作，為未來可以努力之方向。. -p47-.

(56) 山坡地防災安全社區示範計畫. 2. 山坡地居民如何在防災安全心態及認遵照辦理知上尚待加強，可於結論內容上提出建議。 1. 可以參考香港政府對於山坡地居民進提出供政廖瑞堂技師. 行宣導之口號「坡地安全，業主有. 台灣省大地技. 責」，持續推廣教育民眾建立自我負責考. 師公會. 之觀念。. 梁敬順. 府單位參. 1. 建議比照建築物公共安全檢查制度推遵照辦理. 結構技師公會. 廣應用於山坡地防災安全檢查，建立. 代表. 社區管理委員會級坡地安全檢查負責人之專責單位，統籌辦理相關工作。 2. 技師公會非屬營利單位，似不宜辦理由技師公統包，負責設計、施工及監造等工作。會推薦，在此統包指管理方面。 3. 由政府提供無息貸款之索款工作，因遵照辦理貸款對象之不確定性，實務及法律層面上之可行性請再確認。 4. 如何防止原興建社區之廠商脫責，原遵照辦理設計人設計不當等預防措施，請加以評估。. -p48-.

(57) 山坡地防災安全社區示範計畫. 附錄 A 會議記錄、社區意願調查表示範活動相關照片. -p49-.

(58) 山坡地防災安全社區示範計畫. 示範活動影像紀錄(汐止馥記社區). 圖 A-1 台北縣政府工務局使用管理課田課長與當天參與活動之社區代表意見交流. 圖 A-2. 台北縣工務局副局長致詞. -p50-.

(59) 山坡地防災安全社區示範計畫. 示範活動影像紀錄(汐止馥記社區). 圖 A-3. 安全檢視示範活動. 圖 A-4 安全檢視示範活動. -p51-.

(60) 山坡地防災安全社區示範計畫. 示範活動影像紀錄(汐止馥記社區). 圖 A-5 安全檢視示範活動. 圖 A-6 安全檢視示範活動. -p52-.

(61) 山坡地防災安全社區示範計畫. 示範活動影像紀錄(新店達觀社區). 圖 A-7 建研所陳組長與社區民眾做意見交流. 圖 A-8 參加座談會之各社區與相關坡地主管單位代表. -p53-.

(62) 山坡地防災安全社區示範計畫. 示範活動影像紀錄(達觀). 圖 A-9 簡易觀測系統移交. 圖 A-10 安全檢視示範活動. -p54-.

(63) 山坡地防災安全社區示範計畫. 示範活動影像紀錄(達觀鎮). 圖 A-11 安全檢視示範活動. 圖 A-12 安全檢視示範活動. -p55-.

(64) 山坡地防災安全社區示範計畫. 山坡地防災安全社區示範計劃工作會議記錄開會日期：90 年 8 月 8 日開會地點：中原大學土木系二樓 205 會議室與會單位：社區管委會內政部建研所防災組中原大學討論議題：一、對已選定之兩處社區－ 1. 新店：達觀鎮社區； 2. 汐止：馥記大名人社區進行說明與討論。二、現有資料與工作進度說明三、綜合討論會議結論： 1. 所選定之兩個示範社區之比較：（ 1）. 達觀鎮社區－目前尚無任何危險之徵兆，希望透過示範與說明會，增加社區居民與社會大眾之防災意識。. （ 2）. 馥記大名人社區－目前在專業認知上已有相當之危險性，且無任何經費加以修復，希望透過本計劃之施行，使社會大眾及政府相關單位了解此社區現存之問題，並提撥經費幫助修復與持續監測之工作。. 2. 近期內與兩社區之管委會連繫與溝通，希望能達成相互配合之目的。 3. 舉辦社區說明會，說明會主要內容如下：（ 1）灌輸居民安全檢測之重要性。 -p56-.

(65) 山坡地防災安全社區示範計畫. （ 2）灌輸居民安檢申報之觀念。 4. 討論時程：（ 1）. 八月底先與兩社區管委會溝通協調並徵詢參與意願。. （ 2）. 九月 20 日期中簡報。. （3）辦理技術轉移說明與示範（10 月、11 月各一次）。. （4） 11 月徹底檢討. -p57-.

(66) 山坡地防災安全社區示範計畫. 山坡地防災社區示範計劃會議記錄時間：90 年 8 月 19 日地點：新店達觀社區與會單位：社區管委會計劃主持人內政部建研所防災組陳建忠組長計劃共同主持人中原大學土木系張達德教授會議記錄：討論議題一、. 計劃內容說明. 二、. 計劃執行目的說明. 三、. 計劃執行方式說明. 四、. 社區意願調查. 五、. 綜合討論. 結論 1.經由本計劃協助，加速社區成立安全檢視小組，以持續進行社區安全檢視之工作，台北縣政府山坡地計劃工作延續落實本計劃成果，建議由中央提供為安全檢視之活動配合經費。 2.將於 9 月 20 日在內政部建研所進行本計劃之期中簡報，請社區管委會成立安全檢視小組，以更進一步了解本計劃之精神、執行方式與預期成果。 3.本單位將於 9 月下旬協同社區安檢小組重新進入社區檢視與佈設觀測點，並定期帶領社區安全檢視小組進行實地檢測與技術移轉。 4.將於 10 月下旬在貴社區辦理示範觀摩活動，並將邀請中央機關、其他縣市相關單位與鄰近之其他社區共同參與。期望藉由此次示範觀摩之活動，將山坡地安全檢視之觀念與其重要性推廣至全省各地，以達到此次示範觀摩之最主要目的。 5.藉由坡地社區防災檢視系統之建立，提昇坡地社區整體安全與價值。 -p58-.

(67) 山坡地防災安全社區示範計畫. 山坡地防災社區示範計劃會議記錄時間：90 年 8 月 19 日地點：汐止馥記大名人社區與會單位：社區管委會計劃主持人內政部建研所防災組陳建忠組長計劃共同主持人中原大學土木系張達德教授會議記錄：討論議題一、計劃內容說明二、計劃執行目的說明三、計劃執行方式說明四、社區意願調查五、綜合討論結論 1. 經由本計劃協助，加速社區成立安全檢視小組，以持續進行社區安全檢視之工作，台北縣政府山坡地計劃工作延續落實本計劃成果，建議由中央提供為安全檢視之活動配合經費。 2.將於 9 月 20 日在內政部建研所進行本計劃之期中簡報，請社區管委會派員參加，以更進一步了解本計劃之精神、執行方式與預期成果。 3.將於 10 月上旬協同社區安檢小組重新進入社區檢視 -p59-.

(68) 山坡地防災安全社區示範計畫. 與佈設觀測點，並定期帶領社區安檢小組進行實地檢測與技術移轉。 4.將於 11 月中旬在貴社區辦理示範觀摩活動，並將邀請中央機關、其他縣市相關單位與鄰近之其他社區共同參與。期望藉由此次示範觀摩之活動，將山坡地安全檢視之觀念與其重要性推廣至全省各地，以達到此次示範觀摩之最主要目的。 5.計劃中簡易系統經費同意分配用於支援社區鑽探一孔，建立觀測井，不足費用由社區負擔。 6.藉由坡地社區防災檢視系統之建立，提昇坡地社區整體安全與價值。. -p60-.

(69) 山坡地防災安全社區示範計畫. 示範社區意願調查表格式. -p61-.

(70) 山坡地防災安全社區示範計畫. 山坡地防災安全社區示範計劃意願調查表本計劃為凝聚社區防災安全意識，特舉辦簡明之山坡地安全管理觀念及維護技術說明會，且配合進行山坡地社區安全管理維護觀摩學習示範活動，俾使坡地社區之管委會能透過此一交流學習的機會，除可促進一般坡地社區之管理技術能力外，亦可加強坡地居民之居住安全意識，共同執行維護山坡地社區之坡地安全保育工作。對社區現況的了解 ◎ 是否對山坡地相關檢視網有過接觸及認識是□ 否□ ◎ 對既有山坡地安全檢測成果是否認同是□ 否□ ◎ 貴社區是否將山坡地之安全穩定列為日常管理之重點是□ 否□ ◎ 貴社區是否有成立相關小組從事相關活動是□ 否□ 社區意願調查. ◎ 是否願意配合本次示範作業之進行是□. 否□. 其他意見：. ………………………………………………………………… ……. -p62-.

(71) 山坡地防災安全社區示範計畫. 附錄 B 內政部營建署之「山坡地住宅社區安全檢查紀錄表」. -p63-.
