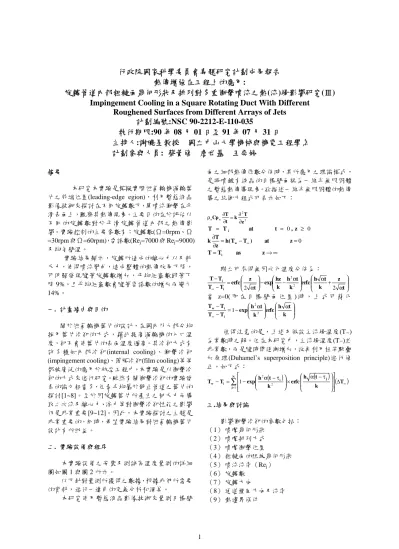

行政院國家科學委員會專題研究計劃成果報告
熱傳增強在工程上的應用:
旋轉管道內部粗糙面幾何形狀及排列對多重衝擊噴流之熱(流)場影響研究(Ⅲ)
Impingement Cooling in a Squar e Rotating Duct With Differ ent
Roughened Sur faces fr om Differ ent Ar r ays of J ets
計劃編號:NSC 90-2212-E-110-035
執行期限:90 年 08 月 01 日至 91 年 07 月 31 日
主持人:謝曉星教授 國立中山大學機械與機電工程學系
計劃參與人員: 蔡黃修 詹世基 王奕婷
摘要 本研究本實驗是模擬實際燃氣輪機渦輪葉 片之前端位置(leading-edge egion)，利用暫態液晶 影像技術來探討在不同旋轉數下，單噴流衝擊在平 滑表面上，觀察其熱傳現象。主要目的在於評估以 不同的旋轉數對於平滑旋轉管道內部之熱傳影 響。實驗控制的主要參數有：旋轉數(Ω=0rpm、Ω =30rpm 與Ω=60rpm)，雷諾數(Rej=7000 與 Rej=9000) 及均勻壁溫。 實驗結果顯示，旋轉所造成的離心力以及科 氏力，使得噴流彎曲，造成整體的熱傳效果下降， 可明顯發現隨著旋轉數增加，平均紐塞數跟著下 降 9%。且平均紐塞數會隨著雷諾數的增加而變大 14%。 一. 計畫緣由與目的 關於燃氣輪機葉片的設計，在國內外大部分均 採用葉片冷卻的方式，藉此提高渦輪機的入口溫 度，卻不會使葉片的表面溫度過高。其冷卻方式有 許多種 如內部冷卻(internal cooling)、衝擊冷卻 (impingement cooling)、薄膜冷卻(film cooling)等等 都被廣泛的應用於航空工程中。本實驗是以衝擊冷 卻的方式來進行研究。雖然有關衝擊冷卻的實驗發 表的論文相當多，但泰半均屬於靜止管道之葉片的 探討[1~8]。至於因旋轉葉片所產生之柯氏力而導 致二次流及離心力、浮力等對衝擊冷卻性能之影響 仍是非常重要[9~12]。因此，本實驗探討之主題是 非常重要的，同時，希望實驗結果對燃氣輪機葉片 設計有所助益。 二. 實驗設備與程序 本實驗設備之安裝及測試區溫度量測的詳細 圖如圖 1 與圖 2 所示。 以下針對量測所獲得之數據，根據我們所需要 的資料，進行一連串的定義分析和演算。 本研究使用暫態液晶影像技術來量測目標壁 面之細部熱傳係數分佈時，其所應用之理論模式， 是將噴鍍有液晶的目標壁面視為一維半無限固體 之暫態熱傳導現象。欲描述一維半無限固體的熱傳 導之統御方程式可表示如下： 2 2 z T k t T Cps s ∂ ∂ = ∂ ∂ ρ 0 0 ≥ = = T at t ,z T i 0 = − = ∂ ∂ ∞) at z T T ( h z T k w ∞ → =T as z T i 聯立可求得無因次化溫度分佈為： α + α − α − α = − − ∞ t z k t h erfc k t h k hz exp t z erfc T T T T i i 2 2 2 2 當 z=0( 即 在 目 標 壁 面 位 置 ) 時 ， 上 式 可 簡 化 α α − = − − ∞ k t h erfc k t h exp T T T T i i w 2 2 1 值得注意的是，上述乃假設主流場溫度(T∞) 為常數時之解。但在本研究中，主流場溫度(T∞)並 非常數，而是隨時間逐漸增加，故再利用杜罕默疊 加原理(Duhamel’s superposition principle)進行修 正，如下式：(
)
(
)
(
)
∞ = ∆ α −τ × α −τ − = −∑
T k t h erfc k t h exp T T N j j i i w 1 2 2 1 三.結果與討論 影響衝擊冷卻的參數包括： （1） 噴嘴幾何形狀 （2） 噴嘴排列方式 （3） 噴嘴衝擊位置 （4） 粗糙面的阻塊幾何形狀 （5） 噴流流率（Rej） （6） 旋轉數 （7） 旋轉方向 （8） 通道橫風方向及流率 （9） 熱邊界條件2 本論文主要針對三種不同旋轉數，在兩種不同 噴流雷諾數之下作衝擊冷卻，並依以下參數作熱傳 分析。 （1） Rej=7000，9000 （2） Ω=0，30，60 rpm （3） 均勻壁溫 再將所獲得之數據資料處理，討論而得到結 果，以期對旋轉管道內部單噴流衝擊冷卻之熱傳 現象有更明確的了解。 3-1 入口及出口溫度與時間之關係 圖 3 顯示入口及出口溫度與時間的關係圖。實驗 時，先預熱到一定溫度，再進行實驗，圖 3 即實驗 時量測到的入口及出口溫度與時間相對應的關係 圖。 3-2 熱傳係數 3-2-1 旋轉對細部熱傳係數之影響 圖 4 顯示平滑管在雷諾數 Rej=7000 下，轉數 Ω=0rpm、Ω=30rpm 及Ω=60rpm，細部紐塞數(Nu) 之 詳 細 分 佈 情 形 。 由 圖 4 中 顯 示 固 定 雷 諾 數 Rej=7000，三種旋轉數下比較，可明顯發現隨著旋 轉數增加，細部紐塞數跟著下降。這是因為旋轉所 造 成 的 離 心 力 (centrifugal force) 以 及 科 氏 力 (coriolis force)，使得噴流彎曲，造成整體的細部紐 塞數下降。 圖 5 顯示平滑管在雷諾數 Rej=9000 下，轉數 Ω=0rpm 及Ω=30rpm，細部紐塞數(Nu)之詳細分佈 情形，由圖中可明顯發現亦有旋轉數增加，細部紐 塞數跟著下降之趨勢。 3-2-2 雷諾數對細部熱傳係數之影響 圖 6 顯 示 在 靜 止 平 滑 管 道 內 ， 在 雷 諾 數 Rej=7000 及雷諾數 Rej=9000 下對細部紐塞數之影 響，由圖中可看出，細部紐塞數會隨著雷諾數的增 加而變大，這是因為雷諾數增加，流速變快而增加 了紊流擾動，使得紊流效應增強所致。 3-2-3 橫向平均熱傳係數與 X 之關係 圖 7 顯示平滑管在雷諾數 Rej=7000 下，轉數 Ω=0rpm、Ω=30rpm 及Ω=60rpm，橫向平均紐塞 數與 X 之關係。而圖 8 則顯示平滑管在雷諾數 Rej=9000 之下，轉數Ω=0rpm 及Ω=30rpm，橫向 平均紐塞數與 X 之關係。由圖 7 及圖 8 中可明顯 發現(1)在停滯點(Stagnation point)上有最高的橫向 平均紐塞數值；(2)橫向平均紐塞數值隨著出口流 動方向之位置增加而遞減。 3-2-4 中心線局部熱傳係數與 X 之關係 圖 9 及圖 10 顯示平滑管在雷諾數 Rej=7000 及 Rej=9000 下，不同轉數下，中心線局部紐塞數與 X 之關係。將圖 9 及圖 10 與圖 7 及圖 8 相比較可明 顯發現在停滯區附近有明顯較不平滑的現象，其主 要原因為液晶反應時間只需數毫秒，而影像補抓的 時間較液晶反應的時間慢一些些，故造成些微的誤 差產生。 3-3 平均熱傳係數 圖 11 顯示本實驗在靜止及旋轉狀況下，平均 紐塞數與雷諾數之關係，並和先前之研究相比較， 其中 Han et al.[5]與 Hwang and Cheng[7]為多重噴 流，而本研究與 Hsieh et al[10]同為單噴流之實驗 條件下，故可明顯發現其平均紐塞數值比 Han et al. [5]及 Hwang and Cheng[7]低，而比 Hsieh et al. [10] 稍微高一些，但整體的趨勢是與這些文獻一致地。 四. 結論 本實驗是將液晶影像技術應用於單噴流旋 轉平滑管道內不同旋轉數及雷諾數做細部熱傳分 析，其主要目的在於評估以不同的旋轉數以及噴 流雷諾數之下，對於旋轉管道內部細部熱傳分佈 之影響。並可得到下列之結論： 1.旋轉所造成的離心力(centrifugal force)以及科氏 力(coriolis force)，將使得噴彎曲，造成整體的熱 傳效果下降
，
比較旋轉與不旋轉的紐塞數，結 果發現旋轉將造成熱傳效果下降 9%。 2.平均紐塞數會隨著雷諾數的增加而變大，這是因 為雷諾數增加，使得紊流效應增強所致，
結果 發現將造成熱傳效果上升 14%。 五. 誌謝 本實驗得以順利完成，特感謝國科會提供計畫 經費補助，謹此，表示謝意。 六.參考文獻1.Florschuetz, L. W., Trumen, C. R., and Metzger, D. E., 1981, "Streamwise Flow and Heat Transfer
3 Distributions for Jet Array Impingement with Crossflow," ASME Journal of Heat Transfer, Vol. 103, pp. 337-342.
2.Priedman, D., Challahan, V., and Webb, B. W., 1994, "Enhanced of Liquid Jet Impingement Heat Transfer with Surface Modification," ASME Journal of Heat Transfer, Vol. 116, pp.486-489.
3.Trabold, T. A and Obot, N.T., 1987,"Impingement Heat Transfer with Arrays of Circular Jets: Part II-Effects of Crossflow in the Presence of Roughness Elements, "ASME Journal of Turbomachinery, Vol. 109, pp.594-601.
4.Van Treuren, K. W., Wang, Z., Ireland, P. T., and Jones, T. V., 1994, "Detailed Measurements of Local Heat Transfer Coefficient and Adiabatic Wall Temperature Beneath an Array of Impinging Jets," ASME Journal of Turbo Machinery, Vol. 116, pp.369-374.
5.Huang, Y., Ekkad, S. V., and Han, J. C., 1998, "Detailed Heat Transfer Distributions Under an Array of Orthogonal Impinging Jets, " AIAA Journal of Thermophysics and Heat Transfer, Vol. 12, pp.73-79. 6.Hwang J. J. and Chang B. Y., 2000, “Effect of Outflow Orientation on Heat Transfer and Pressure Drop in a Triangular Duct With an Array of Tangential Jets, Journal of Heat Transfer, Vol.122, pp. 669-678.
7.Hwang J. J., and Cheng C. S., 2001, “Impingement Cooling in triangular ducts using an array of
side-entry wall jets,” International Journal of Heat and Mass Transfer, Vol.44 pp. 1053-1063.
8.Metzger, D. E., Florschuetz, L. W., Takeuchi, D. I., Behee, R. D., and Berry, R. A., 1979, "Heat Transfer Characteristics for Inline and Staggered Arrays of Circular Jets with Crossflow of Spent Air," ASME Journal of Heat Transfer, Vol. 101, pp.526-531. 9.Akella, K. V., and Han, J. C., 1998, "Impingement Cooling in Rotating Two-Pass Rectangular Channels," AIAA Journal of Thermophysics and Heat Transfer, Vol. 12, pp. 582-588
.
10.Hsieh, S. -S., Huang, J. T., and Liu, C. F., 1999, "Local Heat Transfer in a Rotating Square Channel with Jet Impingement," ASME Journal of Heat Transfer, Vol.121, pp.811-818.
11.Mettern, C., and Hennecke, D. K., 1996, "The Influence of Rotation on Impingement Cooling," Paper No. 96-GT-161, Turbo Expo, Birmingham, England, UK.
12.Parsons, J. A., and Han, J. -C., 1998 "Rotation Effect on Jet Impingement Heat Transfer in Smooth Rectangular Channels with Heated Target Walls and Radially Outward Crossflow," International Journal of Heat Mass Transfer, Vol. 41, pp. 2009-2071.
4
Blance weight
High pressure joint
Hub Flow inlet Flow outlet Rotor disk Instrument slip-ring CMOS Camera
Heater Compressed air P=0.6MPa Test section Thermocouples Normal direction of rotation Acrylic Black paint Liquid crystal 5 unit:mm 0.01 圖一 實驗系統配置圖 H e a t e d a i r i n l e t Axis of rotation A A C C B B Exit (section C-C) 10 5 10 2 10 1 200 Smooth target wall ( section A-A)
100 Jet plate ( section B-B)
Unit:mm
coated with liquid crystal Impingement smooth target wall
圖二 測試區幾何尺寸 圖三 溫度與時間關係
