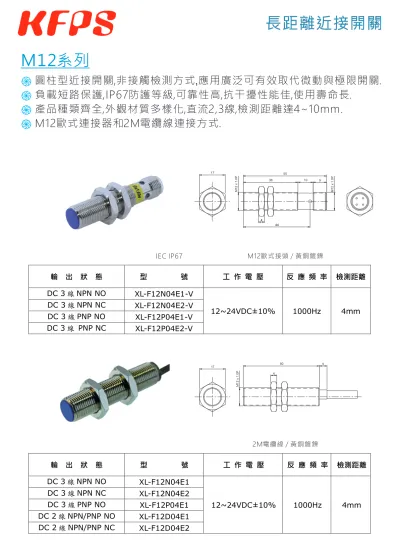

M12系列
IEC IP67
長距離近接開關
֍
֍
֍
֍
圓柱型近接開關,非接觸檢測方式,應用廣泛可有效取代微動與極限開關.
負載短路保護,IP67防護等級,可靠性高,抗干擾性能佳,使用壽命長.
產品種類齊全,外觀材質多樣化,直流2,3線,檢測距離達4~10mm.
M12歐式連接器和2M電纜線連接方式.
M12歐式接頭 / 黃銅鍍鎳
輸 出 狀 態 型 號 工 作 電 壓 反 應 頻 率 檢測距離
DC 3 線 NPN NO XL-F12N04E1-V
12~24VDC±10% 1000Hz 4mm DC 3 線 NPN NC XL-F12N04E2-V
DC 3 線 PNP NO XL-F12P04E1-V DC 3 線 PNP NC XL-F12P04E2-V
2M電纜線 / 黃銅鍍鎳
輸 出 狀 態 型 號 工 作 電 壓 反 應 頻 率 檢測距離 DC 3 線 NPN NO XL-F12N04E1
12~24VDC±10% 1000Hz 4mm DC 3 線 NPN NC XL-F12N04E2
DC 3 線 PNP NO XL-F12P04E1 DC 2 線 NPN/PNP NO XL-F12D04E1 DC 2 線 NPN/PNP NC XL-F12D04E2
IEC IP67 2M電纜線 / 不銹鋼
輸 出 狀 態 型 號 工 作 電 壓 反 應 頻 率 檢測距離 DC 3 線 NPN NO XN-F12N04E1
12~24VDC±10% 1000Hz 4mm DC 3 線 NPN NC XN-F12N04E2
DC 3 線 PNP NO XN-F12P04E1
2M電纜線 / 黃銅鍍鎳
輸 出 狀 態 型 號 工 作 電 壓 反 應 頻 率 檢測距離 DC 3 線 NPN NO XL-F12N06E1
12~24VDC±10% 600Hz 6mm DC 3 線 NPN NC XL-F12N06E2
DC 3 線 PNP NO XL-F12P06E1
說 明 規 格
標 準 檢 測 物 鐵,14×14×1mm (檢測距離≦4mm)
鐵,18×18×1mm (檢測距離≦6mm)
安 裝 方 式 隔離型(埋入方式)
負 載 電 流 ≦200mA
動 作 指 示 燈 紅色 LED 指示燈
輸 出 防 護 負載短路保護
感 應 係 數 鐵 1.0、鋁箔 0.95、白鐵 0.7、黃銅 0.4、鋁 0.4、紅銅 0.28 環 境 溫 溼 度 -20 ~ 70℃ (非結冰狀態) / RH 35 ~85﹪
絕 緣 阻 抗 50MΩ 以上 (at 500VDC) 充電部整數與外殼間 耐 電 壓 1000VAC 50/60Hz、1 分鐘充電部整數與外殼間
IEC IP67
IEC IP67
IEC IP67
M12歐式接頭 / 黃銅鍍鎳
輸 出 狀 態 型 號 工 作 電 壓 反 應 頻 率 檢測距離
DC 3 線 NPN NO XL-N12N08E1-V
12~24VDC±10% 500Hz 8mm DC 3 線 NPN NC XL-N12N08E2-V
DC 3 線 PNP NO XL-N12P08E1-V DC 3 線 PNP NC XL-N12P08E2-V
2M電纜線 / 黃銅鍍鎳
輸 出 狀 態 型 號 工 作 電 壓 反 應 頻 率 檢測距離 DC 3 線 NPN NO XL-N12N08E1
12~24VDC±10% 500Hz 8mm DC 3 線 NPN NC XL-N12N08E2
DC 3 線 PNP NO XL-N12P08E1 DC 2 線 NPN/PNP NO XL-N12D08E1 DC 2 線 NPN/PNP NC XL-N12D08E2
2M電纜線 / 不銹鋼
IEC IP67
輸 出 狀 態 型 號 工 作 電 壓 反 應 頻 率 檢測距離 DC 3 線 NPN NO XN-N12N08E1
12~24VDC±10% 500Hz 8mm DC 3 線 NPN NC XN-N12N08E2
DC 3 線 PNP NO XN-N12P08E1
2M電纜線 / 黃銅鍍鎳
輸 出 狀 態 型 號 工 作 電 壓 反 應 頻 率 檢測距離 DC 3 線 NPN NO XL-N12N10E1
12~24VDC±10% 300Hz 10mm DC 3 線 NPN NC XL-N12N10E2
DC 3 線 PNP NO XL-N12P10E1
說 明 規 格
標 準 檢 測 物 鐵,24×24×1mm (檢測距離≦8mm)
鐵,30×30×1mm (檢測距離≦10mm)
安 裝 方 式 非隔離型(露出方式)
負 載 電 流 ≦200mA
動 作 指 示 燈 紅色 LED 指示燈
輸 出 防 護 負載短路保護
感 應 係 數 鐵 1.0、鋁箔 0.95、白鐵 0.7、黃銅 0.4、鋁 0.4、紅銅 0.28 環 境 溫 溼 度 -20 ~ 70℃ (非結冰狀態) / RH 35 ~85﹪
絕 緣 阻 抗 50MΩ 以上 (at 500VDC) 充電部整數與外殼間 耐 電 壓 1000VAC 50/60Hz、1 分鐘充電部整數與外殼間
棕
黑 藍
+V Main Load
Circuit
-V
棕 黑
藍
+V
Load
Main Circuit
-V
直流3線 NPN NO/NC
直流3線 PNP NO/NC
棕
藍 Load +V Main
Circuit
-V
+V
Load
Main Circuit
棕
藍 Load
Main Circuit
-V
