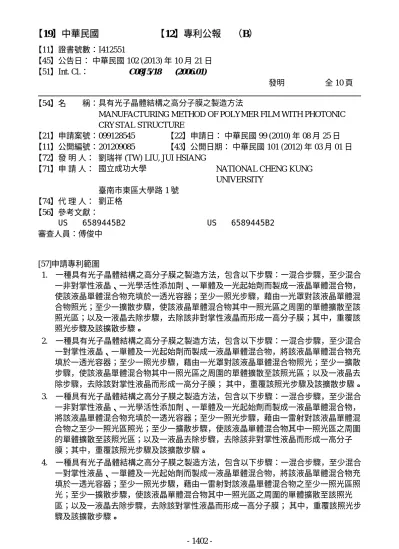

【11】證書號數：I412551
【45】公告日： 中華民國 102 (2013) 年 10 月 21 日 【51】Int. Cl.： C08J5/18 (2006.01)
發明 全 10 頁 【54】名 稱：具有光子晶體結構之高分子膜之製造方法
MANUFACTURING METHOD OF POLYMER FILM WITH PHOTONIC CRYSTAL STRUCTURE
【21】申請案號：099128545 【22】申請日： 中華民國 99 (2010) 年 08 月 25 日 【11】公開編號：201209085 【43】公開日期： 中華民國 101 (2012) 年 03 月 01 日 【72】發 明 人： 劉瑞祥 (TW) LIU, JUI HSIANG
【71】申 請 人： 國立成功大學 NATIONAL CHENG KUNG
UNIVERSITY 臺南市東區大學路 1 號 【74】代 理 人： 劉正格 【56】參考文獻： US 6589445B2 US 6589445B2 審查人員：傅俊中 [57]申請專利範圍 1. 一種具有光子晶體結構之高分子膜之製造方法，包含以下步驟：一混合步驟，至少混合 一非對掌性液晶、一光學活性添加劑、一單體及一光起始劑而製成一液晶單體混合物， 使該液晶單體混合物充填於一透光容器；至少一照光步驟，藉由一光罩對該液晶單體混 合物照光；至少一擴散步驟，使該液晶單體混合物其中一照光區之周圍的單體擴散至該 照光區；以及一液晶去除步驟，去除該非對掌性液晶而形成一高分子膜；其中，重覆該 照光步驟及該擴散步驟。 2. 一種具有光子晶體結構之高分子膜之製造方法，包含以下步驟：一混合步驟，至少混合 一對掌性液晶、一單體及一光起始劑而製成一液晶單體混合物，將該液晶單體混合物充 填於一透光容器；至少一照光步驟，藉由一光罩對該液晶單體混合物照光；至少一擴散 步驟，使該液晶單體混合物其中一照光區之周圍的單體擴散至該照光區；以及一液晶去 除步驟，去除該對掌性液晶而形成一高分子膜； 其中，重覆該照光步驟及該擴散步驟。 3. 一種具有光子晶體結構之高分子膜之製造方法，包含以下步驟：一混合步驟，至少混合 一非對掌性液晶、一光學活性添加劑、一單體及一光起始劑而製成一液晶單體混合物， 將該液晶單體混合物充填於一透光容器；至少一照光步驟，藉由一雷射對該液晶單體混 合物之至少一照光區照光；至少一擴散步驟，使該液晶單體混合物其中一照光區之周圍 的單體擴散至該照光區；以及一液晶去除步驟，去除該非對掌性液晶而形成一高分子 膜；其中，重覆該照光步驟及該擴散步驟。 4. 一種具有光子晶體結構之高分子膜之製造方法，包含以下步驟：一混合步驟，至少混合 一對掌性液晶、一單體及一光起始劑而製成一液晶單體混合物，將該液晶單體混合物充 填於一透光容器；至少一照光步驟，藉由一雷射對該液晶單體混合物之至少一照光區照
5. 如申請專利範圍第 1 項至第 4 項之任一項所述之製造方法，其中該擴散步驟係將該液晶 單體混合物靜置一時間。 6. 如申請專利範圍第 1 項至第 4 項之任一項所述之製造方法，其中在該擴散步驟中係避免 該液晶單體混合物受光照。 7. 如申請專利範圍第 1 項至第 4 項之任一項所述之製造方法，其中在該液晶去除步驟中， 係藉由一有機溶劑去除該液晶。 8. 如申請專利範圍第 1 項至第 4 項之任一項所述之製造方法，其中該液晶單體混合物之至 少二照光區具有不同的照光次數、照光強度、照光時間或擴散時間。 9. 如申請專利範圍第 1 項至第 4 項之任一項所述之製造方法，其中該光子晶體結構為膽固 醇液晶結構。 10. 如申請專利範圍第 1 項至第 4 項之任一項所述之製造方法，更包含：一充填步驟，係充 填一流體於該高分子膜。 11. 如申請專利範圍第 10 項所述之製造方法，其中該流體為氣體或液體。 12. 如申請專利範圍第 11 項所述之製造方法，其中該液體為等方性液體或異方性液體。 13. 如申請專利範圍第 10 項所述之製造方法，其中該流體更進一步被聚合。 14. 如申請專利範圍第 10 項所述之製造方法，更包含：將一透明導電膜貼合於該高分子膜之 一側。 15. 如申請專利範圍第 1 項至第 4 項之任一項所述之製造方法，其中該透光容器之內側表面 經平行配向處理。 16. 如申請專利範圍第 15 項所述之製造方法，其中該平行配向處理可以高分子、有機、或無 機層處理。 17. 如申請專利範圍第 1 項至第 4 項之任一項所述之製造方法，更包含：當製成複數高分子 膜時，將該等高分子膜疊設。 18. 如申請專利範圍第 17 項所述之製造方法，其中該等高分子膜分別利用左旋液晶及右旋液 晶製成。 圖式簡單說明 圖 1 為膽固醇液晶之分子排列的示意圖； 圖 2 為膽固醇液晶為平面螺旋型排列並具有布拉格反射特性的示意圖； 圖 3 為膽固醇液晶為垂直螺旋型排列的示意圖； 圖 4 為本發明較佳實施例之一種具有光子晶體結構之高分子膜之製造方法的流程圖； 圖 5 為本發明較佳實施例之藉由光罩進行照光步驟的示意圖； 圖 6A 及圖 6B 為高分子膜之橫截面之掃描式電子顯微鏡(SEM)影像圖； 圖 7 為本發明較佳實施例之製造方法所製成之高分子膜及其充填不同液體時對不同波長 之反射率的示意圖； 圖 8 為高分子膜充填向列型液晶加熱至不同溫度之反射率的示意圖； 圖 9 為本發明較佳實施例藉由雷射進行照光步驟的示意圖； 圖 10 為本發明較佳實施例之製造方法所製成之高分子膜貼合透明導電膜的示意圖；以及 圖 11 為本發明較佳實施例之製造方法所製成之複數高分子膜相疊設的示意圖。 (2) 1403
