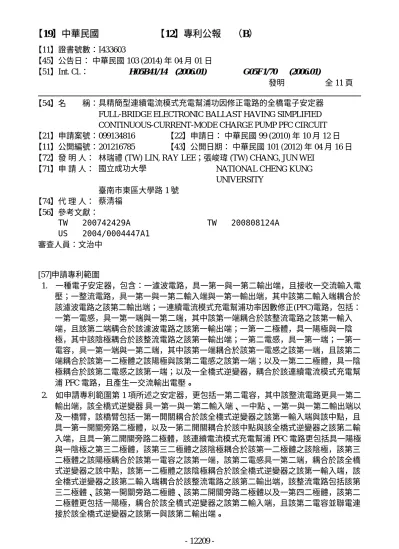

【11】證書號數：I433603
【45】公告日： 中華民國 103 (2014) 年 04 月 01 日
【51】Int. Cl.： H05B41/14 (2006.01) G05F1/70 (2006.01)
發明 全 11 頁
【54】名 稱：具精簡型連續電流模式充電幫浦功因修正電路的全橋電子安定器 FULL-BRIDGE ELECTRONIC BALLAST HAVING SIMPLIFIED CONTINUOUS-CURRENT-MODE CHARGE PUMP PFC CIRCUIT
【21】申請案號：099134816 【22】申請日： 中華民國 99 (2010) 年 10 月 12 日
【11】公開編號：201216785 【43】公開日期： 中華民國 101 (2012) 年 04 月 16 日
【72】發 明 人： 林瑞禮 (TW) LIN, RAY LEE；張峻瑋 (TW) CHANG, JUN WEI
【71】申 請 人： 國立成功大學 NATIONAL CHENG KUNG UNIVERSITY
臺南市東區大學路 1 號
【74】代 理 人： 蔡清福
【56】參考文獻：
TW 200742429A US 2004/0004447A1
TW 200808124A 審查人員：文治中
[57]申請專利範圍
1. 一種電子安定器，包含：一濾波電路，具一第一與一第二輸出端，且接收一交流輸入電 壓；一整流電路，具一第一與一第二輸入端與一第一輸出端，其中該第二輸入端耦合於 該濾波電路之該第二輸出端；一連續電流模式充電幫浦功率因數修正(PFC)電路，包括：
一第一電感，具一第一端與一第二端，其中該第一端耦合於該整流電路之該第一輸入 端，且該第二端耦合於該濾波電路之該第一輸出端；一第一二極體，具一陽極與一陰 極，其中該陰極耦合於該整流電路之該第一輸出端；一第二電感，具一第一端；一第一 電容，具一第一端與一第二端，其中該第一端耦合於該第一電感之該第一端，且該第二 端耦合於該第一二極體之該陽極與該第二電感之該第一端；以及一第二二極體，具一陰 極耦合於該第二電感之該第一端；以及一全橋式逆變器，耦合於該連續電流模式充電幫 浦 PFC 電路，且產生一交流輸出電壓。
2. 如申請專利範圍第 1 項所述之安定器，更包括一第二電容，其中該整流電路更具一第二 輸出端，該全橋式逆變器 具一第一與一第二輸入端、一中點、一第一與一第二輸出端以 及一橋臂，該橋臂包括一第一開關耦合於該全橋式逆變器之該第一輸入端與該中點，且 具一第一開關旁路二極體，以及一第二開關耦合於該中點與該全橋式逆變器之該第二輸 入端，且具一第二開關旁路二極體，該連續電流模式充電幫浦 PFC 電路更包括具一陽極 與一陰極之第三二極體，該第三二極體之該陰極耦合於該第一二極體之該陰極，該第三 二極體之該陽極耦合於該第一電容之該第一端，該第二電感具一第二端，耦合於該全橋 式逆變器之該中點，該第一二極體之該陰極耦合於該全橋式逆變器之該第一輸入端，該 全橋式逆變器之該第二輸入端耦合於該整流電路之該第二輸出端，該整流電路包括該第 三二極體、該第一開關旁路二極體、該第二開關旁路二極體以及一第四二極體，該第二 二極體更包括一陽極，耦合於該全橋式逆變器之該第二輸入端，且該第二電容並聯電連 接於該全橋式逆變器之該第一與該第二輸出端。
- 12209 -
3. 如申請專利範圍第 2 項所述之安定器，其中該第二電容為一輸出電容，且該連續電流模 式充電幫浦 PFC 電路是一連續電流模式電壓源充電幫浦 PFC 電路。
4. 如申請專利範圍第 2 項所述之安定器，其中該連續電流模式充電幫浦 PFC 電路更包括具 一第一端與一第二端之第三電容，該第三電容之該第一端耦合於該第二電感之該第一 端，且該第三電容之該第二端耦合於該第二二極體之該陽極。
5. 一種電子安定器，包含：一濾波電路，具一第一與一第二輸出端，且接收一交流輸入電 壓；一整流電路，具一第一與一第二輸入端與一第一輸出端，其中該第二輸入端耦合於 該濾波電路之該第二輸出端；一連續電流模式充電幫浦功率因數修正(PFC)電路，包括：
一第一電感，具一第一端與一第二端，其中該第一端耦合於該整流電路之該第一輸入 端，且該第二端耦合於該濾波電路之該第一輸出端；一第二電感，具一第一端；以及一 第一電容，具一第一端與一第二端，其中該第一端耦合於該第一電感之該第一端，且該 第二端耦合於該第二電感之該第一端；以及一全橋式逆變器，耦合於該連續電流模式充 電幫浦 PFC 電路，且產生一交流輸出電壓。
6. 如申請專利範圍第 5 項所述之安定器，更包括各具一陽極與一陰極之一第一二極體與一 第二二極體，其中該整流電路更具一第二輸出端，該第一二極體之該陰極耦合於該整流 電路之該第一輸出端，該第一二極體之該陽極耦合於該第一電容之該第二端，該第二二 極體之該陰極耦合於該第二電感之該第一端，且該第二二極體之該陽極耦合於該整流電 路之該第二輸出端。
7. 如申請專利範圍第 6 項所述之安定器，其中該全橋式逆 變器具一第一與一第二輸入端以 及一中點，該第二電感具一第二端，該第二電感之該第二端耦合於該中點，該第一二極 體之該陰極耦合於該全橋式逆變器之該第一輸入端，且該全橋式逆變器之該第二輸入端 耦合於該整流電路之該第二輸出端。
8. 一種電子安定器，包含：一濾波電路，具一第一與一第二輸出端，且接收一交流輸入電 壓；一整流電路，具一第一與一第二輸入端與一第一輸出端，其中該第二輸入端耦合於 該濾波電路之該第二輸出端；一連續電流模式充電幫浦功率因數修正(PFC)電路，包括：
一第一電感，具一第一端與一第二端，其中該第一端耦合於該整流電路之該第一輸入 端，且該第二端耦合於該濾波電路之該第一輸出端；一第一電容，具一第一端；一第二 電容，具一第一端與一第二端，其中該第一端耦合於該第一電容之該第一端；以及一第 二電感，具一第一端，耦合於該第二電容之該第二端；以及一全橋式逆變器，耦合於該 連續電流模式充電幫浦 PFC 電路，且產生一交流輸出電壓。
9. 如申請專利範圍第 8 項所述之安定器，其中該第一電容更包括一第二端，耦合於該整流 電路之該第一輸出端，且該連續電流模式充電幫浦 PFC 電路是一連續電流模式電流源充 電幫浦 PFC 電路。
10. 如申請專利範圍第 8 項所述之安定器，其中該第一電容更包括一第二端，耦合於該整流 電路之該第二輸出端。
圖式簡單說明
第一圖：其係顯示一習知之兩級式電子安定器之電路圖；第二圖：其係顯示一習知之具 不連續電流模式充電幫浦 PFC 電路的半橋式電子安定器之電路圖；第三圖：其係顯示一習知 之連續電流模式之電壓源充電幫浦 PFC 電路的等效電路之電路圖；第四圖：其係顯示一習知 之連續電流模式之電流源充電幫浦 PFC 電路的等效電路之電路圖；第五圖至第十二(a)圖：其 係分別顯示一依據本發明構想之第一至第八較佳實施例的具精簡型連續電流模式之電壓源充 電幫浦 PFC 電路的全橋式電子安定器之電路圖；第十二(b)圖：其係顯示一依據本發明構想之 第八較佳實施例的具精簡型連續電流模式之電壓源充電幫浦 PFC 電路的全橋式電子安定器之 輸入電壓與輸入電流的模擬波形圖；第十三圖：其係顯示一依據本發明構想之第九較佳實施
例的具精簡型連續電流模式之電壓源充電幫浦 PFC 電路的全橋式電子安定器之電路圖；以 及 第十四圖至第十九圖：其係分別顯示一依據本發明構想之第十至第十五較佳實施例的具精 簡型連續電流模式之電流源充電幫浦 PFC 電路的全橋式電子安定器之電路圖。
