用户指南

文档版本 01

发布日期 2022-02-22

(2)

非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部，并不得以任何形式传播。

商标声明

和其他华为商标均为华为技术有限公司的商标。

本文档提及的其他所有商标或注册商标，由各自的所有人拥有。

注意

您购买的产品、服务或特性等应受华为公司商业合同和条款的约束，本文档中描述的全部或部分产品、服务或特性可能不在您的购买或使用范围之内。除非合同另有约定，华为公司对本文档内容不做任何明示或暗示的声明或保证。

由于产品版本升级或其他原因，本文档内容会不定期进行更新。除非另有约定，本文档仅作为使用指导，本文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。

(3)

1 ^{什么是云容器引擎}

Kubernetes是主流的开源容器编排平台。为了让用户可以方便地在华为云上使用 Kubernetes管理容器应用，华为云推出了基于原生Kubernetes的云容器引擎服务。

云容器引擎（Cloud Container Engine，简称CCE）提供高度可扩展的、高性能的企业级Kubernetes集群，支持运行Docker容器。借助云容器引擎，您可以在云上轻松部署、管理和扩展容器化应用程序。

云容器引擎深度整合了华为云高性能的计算（ECS/BMS）、网络（VPC/EIP/ELB）、存储（EVS/OBS/SFS）等服务，并支持GPU、ARM、FPGA等异构计算架构，支持多可用区（Available zone，简称AZ）、多区域（Region）容灾等技术构建高可用

Kubernetes集群，并提供高性能可伸缩的容器应用管理能力，简化集群的搭建和扩容等工作，让您专注于容器化应用的开发与管理。

名词解释

使用云容器引擎服务，会涉及到以下基本概念：

● 集群：是指容器运行所需云资源的集合，包含了若干台云服务器、负载均衡器等云资源。

● 实例（Pod）：由相关的一个或多个容器构成一个实例，这些容器共享相同的存储和网络空间。

● 工作负载：Kubernetes资源对象，用于管理Pod副本的创建、调度以及整个生命周期的自动控制。

● Service：由多个相同配置的实例（Pod）和访问这些实例（Pod）的规则组成的 微服务。

● Ingress：Ingress是用于将外部HTTP（S）流量路由到服务（Service）的规则集 合。

● Helm应用：Helm是管理Kubernetes应用程序的打包工具，提供了Helm Chart在 指定集群内图形化的增删改查。

● 镜像仓库：用于存放Docker镜像，Docker镜像用于部署容器服务。

您在使用前可以了解更多Kubernetes相关知识，具体请参见https://kubernetes.io/

docs/concepts/。

主要功能

云容器引擎支持对容器应用的全生命周期管理，具有以下功能：

(11)

集群管理

● 通过控制台一键创建Kubernetes集群，支持跨可用区高可用。

一站式容器管理

● 容器应用全生命周期管理。

● 高性能容器隧道网络、VPC网络、云原生网络2.0等容器网络。

● 云硬盘EVS、弹性文件存储SFS、对象存储OBS等持久化存储支持。

● 资源、应用、容器多维度监控。

● 多样化的日志报表统计。

● 基于角色的权限管理和容器运行时安全。

应用市场内容

● 丰富的Helm chart组件。

● 对接开源镜像中心和华为云容器镜像服务，支持自定义镜像和共享镜像。

开发者服务

● 提供OpenAPI和社区原生API。

● 提供Kubectl插件和社区原生Kubectl工具。

计费说明

云容器引擎服务本身不收取任何费用，但在使用过程中会创建相关资源，您需要为您使用的这些资源付费。

关于收费模式和具体价格，请参阅计费说明。

(12)

2 ^{高危操作及解决方案}

业务部署或运行过程中，用户可能会触发不同层面的高危操作，导致不同程度上的业务故障。为了能够更好地帮助用户预估及避免操作风险，本文将从集群/节点、网络与负载均衡、日志、云硬盘多个维度出发，为用户展示哪些高危操作会导致怎样的后果，以及为用户提供相应的误操作解决方案。

集群/节点

表2-1 集群及节点高危操作

分类高危操作导致后果误操作后解决方案

master节点

修改集群内节点

安全组可能导致master节点无法使用

说明命名规则：集群名称-cce- control-随机数

参照新建集群的安全组进行修复，放通安全组。

节点到期或被销

毁该master节点不可用不可恢复。

重装操作系统 master组件被删除不可恢复。

自行升级master

或者etcd组件版本可能导致集群无法使用回退到原始版本。

删除或格式化节点/etc/

kubernetes等核心目录数据

该master节点不可用不可恢复。

更改节点IP 该master节点不可用改回原IP。

自行修改核心组件（etcd、kube- apiserver、

docker等）参数

可能导致master节点不

可用按照推荐配置参数恢

复，详情请参见配置管理。

自行更换master

或etcd证书可能导致集群不可用不可恢复。

(13)

分类高危操作导致后果误操作后解决方案 worker节

点

修改集群内节点安全组

可能导致节点无法使用说明命名规则：集群名称-cce-

node-随机数

参照新建集群的安全组进行修复，放通安全组。

节点被删除该节点不可用不可恢复。

重装操作系统节点组件被删除，节点不可用

重置节点，具体请参见重置节点。

升级节点内核可能导致节点无法使用或网络异常

说明

节点运行依赖系统内核版本，如非必要，请不要使用yum update更新或重装节点的操作系统内核（使用原镜像或其它镜像重装均属高危操作）

EulerOS 2.2恢复方式请参见如何解决yum

update升级操作系统

导致容器网络不可用问题？

非EulerOS 2.2您可以重置节点，具体请参见重置节点。

更改节点IP 节点不可用改回原IP。

自行修改核心组件（kubelet、

kube-proxy等）

参数

可能导致节点不可用、修改安全相关配置导致组件不安全等

按照推荐配置参数恢复，详情请参见配置管理。

修改操作系统配置

可能导致节点不可用尝试还原配置项或重置节点，具体请参见重置节点。

删除/opt、/var/

paas目录，删除数据盘

节点不可用重置节点，具体请参见

重置节点。

权限异常不建议修改，请自行恢

复。

对节点进行磁盘格式化或分区

节点不可用重置节点，具体请参见

重置节点。

在节点上安装自

己的其他软件导致安装在节点上的 Kubernetes组件异常，

节点状态变成不可用，无法部署工作负载到此节点

卸载已安装软件，尝试恢复或重置节点，具体请参见重置节点。

(14)

网络与负载均衡

表2-2 网络与负载均衡

高危操作导致后果误操作后解决方案

修改内核参数

net.ipv4.ip_forward=0 网络不通修改内核参数为 net.ipv4.ip_forward=1 修改内核参数

net.ipv4.tcp_tw_recycle=1 导致nat异常修改内核参数

net.ipv4.tcp_tw_recycle=0 节点安全组配置未放通容

器CIDR的53端口udp 集群内DNS无法正常工作参照新建集群的安全组进行修复，放通安全组。

通过ELB的控制台在CCE管理的ELB创建自定义的监听器

所做修改被CCE侧重置或

Ingress故障通过service的yaml来自动创建监听器。

通过ELB的控制台在CCE管理的ELB绑定自定义的后端

禁止手动绑定后端。

通过ELB的控制台修改CCE

管理的ELB的证书通过ingress的yaml来自动管理证书。

通过ELB的控制台修改CCE

管理的ELB监听器名称禁止修改CCE管理的ELB监

听器名称。

通过ELB的控制台修改CCE 管理的ELB实例、监听器、转发策略的描述

禁止修改CCE管理的ELB实例、监听器、转发策略的描述。

删除default-network的 network-attachment- definitions的crd资源

容器网络不通，集群删除失败等

误删除该资源需要使用正确的配置创建default- network资源。

日志

表2-3 日志

高危操作导致后果误操作后解决方案

删除宿主机/tmp/ccs-log-

collector/pos目录日志重复采集无删除宿主机/tmp/ccs-log-

collector/buffer目录日志丢失无

(15)

云硬盘

表2-4 云硬盘

高危操作导致后果误操作后解决方案备注

控制台手动解挂

EVS Pod写入报io

error 删掉node上mount

目录，重新调度Pod Pod里面的文件记录了文件的采集位置节点上umount磁

盘挂载路径

Pod写入本地磁盘

重新mount对应目

录到Pod中 Buffer里面是待消费的日志缓存文件节点上直接操作

EVS Pod写入本地磁盘

无无

(16)

3 ^集群管理

3.1 集群概述

Kubernetes是一个很容易地部署和管理容器化的应用软件系统，使用Kubernetes能够

方便对容器进行调度和编排。

对应用开发者而言，可以把Kubernetes看成一个集群操作系统。Kubernetes提供服务发现、伸缩、负载均衡、自愈甚至选举等功能，让开发者从基础设施相关配置等解脱出来。

Kubernetes可以把大量的服务器看做一台巨大的服务器，在一台大服务器上面运行应用程序。无论Kubernetes的集群有多少台服务器，在Kubernetes上部署应用程序的方法永远一样。

Kubernetes 集群架构

Kubernetes集群包含master节点（控制节点）和node节点（计算节点/工作节点），

应用部署在node节点上，且可以通过配置选择应用部署在某些特定的节点上。

Kubernetes集群的架构如下所示：

图3-1 Kubernetes 集群架构

Master节点

(17)

Master节点是集群的控制节点，由API Server、Scheduler、Controller Manager和 ETCD四个组件构成。

● API Server：各组件互相通讯的中转站，接受外部请求，并将信息写到ETCD中。

● Controller Manager：执行集群级功能，例如复制组件，跟踪Node节点，处理节点故障等等。

● Scheduler：负责应用调度的组件，根据各种条件（如可用的资源、节点的亲和性等）将容器调度到Node上运行。

● ETCD：一个分布式数据存储组件，负责存储集群的配置信息。

在生产环境中，为了保障集群的高可用，通常会部署多个master，如CCE的集群高可用模式就是3个master节点。

Node节点

Node节点是集群的计算节点，即运行容器化应用的节点。

● kubelet：kubelet主要负责同Container Runtime打交道，并与API Server交互，

管理节点上的容器。

● kube-proxy：应用组件间的访问代理，解决节点上应用的访问问题。

● Container Runtime：容器运行时，如Docker，最主要的功能是下载镜像和运行容器。

Master 节点数量与集群规模

在CCE中创建集群，Master节点可以是1个或3个，3个Master节点会按高可用部署，确保集群的可靠性。

Master节点的规格决定集群管理Node节点的规模，创建集群时可以选择集群管理规模，这个规模就是指的集群可以有多少个Node节点，例如50节点、200节点等。

集群管理规模可以在创建集群后变更，具体请参见变更集群规格。

集群的网络

从网络的角度看，集群的节点都位于VPC之内，节点上又运行着容器，每个容器都需要访问，节点与节点、节点与容器、容器与容器都需要访问。

集群的网络可以分成三个网络来看。

● 节点网络：为集群内节点分配IP地址。

● 容器网络：为集群内容器分配IP地址，负责容器的通信，当前支持三种容器网络模型，不同模型有不同的工作机制。

● 服务网络：服务（Service）是用来解决访问容器的Kubernetes对象，每个Service 都有一个固定的IP地址。

在创建集群时，您需要为各个网络选择合适的网段，确保各网段之间不存在冲突，每个网段下有足够的IP地址可用。集群创建后不支持修改容器网络模型，您需要在创建前做好规划和选择。

强烈建议您在创建集群前详细了解集群的网络以及容器网络模型，具体请参见网络概述。

(18)

集群安全组

创建集群同时会创建如下安全组，保证集群安全。

● 集群名称-cce-control-随机数：Master节点安全组。

安全组中必须开启的端口如下：

– 源地址属于本安全组规则的需全部放通。

– 4789（仅容器隧道网络模型的集群需要）：容器间网络互访。

– 5443、5444：Master节点的kube-apiserver的监听端口。端口需对VPC网段、容器网段网段放通。

说明

CloudShell基于VPCEP实现，在CloudShell中使用kubectl访问集群需要5443端口放通 198.19.128.0/20网段。5443端口默认对所有网段放通，如果您对安全组做过加固，

当出现在CloudShell中无法访问集群时，请检查5443端口是否放通了198.19.128.0/20 网段。

– 9443：Node节点网络插件访问Master节点。

– 8445：Node节点存储插件访问Master节点。

● 集群名称-cce-node-随机数：Node节点安全组。

安全组中必须开启的端口如下：

– 源地址属于本安全组规则的需全部放通。

– 4789（仅容器隧道网络模型的集群需要）：容器间网络互访。

– 10250：Master节点的访问Node节点的kubelet组件（如执行kubectl exec {pod}）。

– 30000-32767：Node节点对外访问端口Nodeport，创建Service时需要指定。端口需对VPC网段、容器网段和ELB的网段放通。

● 集群名称-cce-eni-随机数：ENI（弹性网卡）网络安全组，仅CCE Turbo集群才会创建。

集群创建后，您可以在VPC控制台查看到创建的安全组。

警告

集群创建时自动创建的安全组以及安全组规则禁止删除，否则会导致集群异常。

集群生命周期

表3-1 集群状态说明

状态说明

创建中集群正在创建，正在申请云资源

正常集群正常运行

扩容中集群正在增加节点

缩容中集群正在删除节点

(19)

状态说明

休眠中集群正在休眠中

唤醒中集群正在唤醒中

升级中集群正在升级中

不可用当前集群不可用

删除中集群正在删除中

图3-2 集群状态流转

3.2 CCE Turbo 集群与 CCE 集群的区别

CCE Turbo 集群与 CCE 集群对比

CCE支持多种类型的集群创建，以满足您各种业务需求，如下为CCE Turbo集群与CCE 集群区别：

(20)

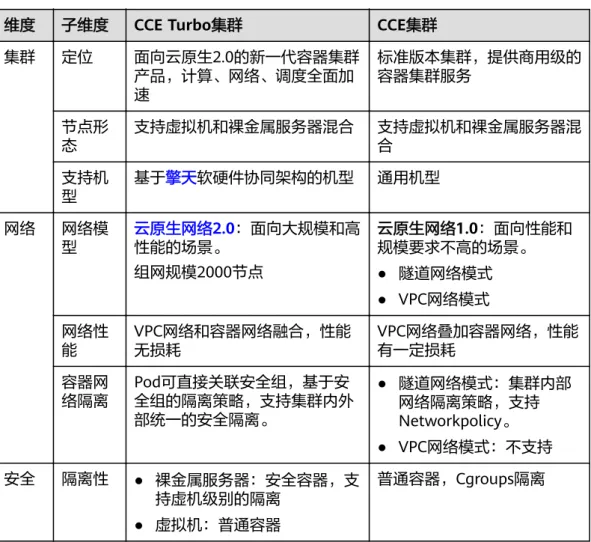

表3-2 集群类型对比

维度子维度 CCE Turbo集群 CCE集群 集群定位面向云原生2.0的新一代容器集群

产品，计算、网络、调度全面加速

标准版本集群，提供商用级的容器集群服务

节点形态

支持虚拟机和裸金属服务器混合支持虚拟机和裸金属服务器混合

支持机型

基于擎天软硬件协同架构的机型通用机型

网络网络模

型云原生网络2.0：面向大规模和高

性能的场景。

组网规模2000节点

云原生网络1.0：面向性能和规模要求不高的场景。

● 隧道网络模式

● VPC网络模式网络性

能 VPC网络和容器网络融合，性能

无损耗 VPC网络叠加容器网络，性能

有一定损耗容器网

络隔离 Pod可直接关联安全组，基于安全组的隔离策略，支持集群内外部统一的安全隔离。

● 隧道网络模式：集群内部网络隔离策略，支持 Networkpolicy。

● VPC网络模式：不支持安全隔离性 ● 裸金属服务器：安全容器，支

持虚机级别的隔离

● 虚拟机：普通容器

普通容器，Cgroups隔离

CCE Turbo 集群 Pod 批量创建性能说明

CCE Turbo集群的Pod网络申请VPC的弹性网卡或者辅助弹性网卡，目前Pod与网卡

（弹性网卡或辅助弹性网卡）的关联操作发生在Pod调度完成之后，Pod创建的速度受网卡创建与绑定速度的影响，具体限制如下表所示。

表3-3 网卡创建耗时 节点类

型

网卡类型网卡绑定到节点上的操作

网卡可用耗时

并发控制节点默认预热配置

ECS节点

辅助弹性网卡

指定该节点的弹性网卡创建辅助弹性网卡

1s以内租户级别：

600/分钟不预热

BMS 节点

弹性网卡节点绑定弹性网

卡 20s-30s 节点级别：3

并发 0.3:0.6的高低水位预热

ECS节点创建Pod说明（采用辅助弹性网卡）

(21)

● 当Pod调度的节点上没有可用的已经预热的网卡时，会调用辅助弹性网卡的创建 API，在该节点的一个弹性网卡上创建一个辅助弹性网卡；并把该辅助弹性网卡分配给该Pod。

● 当Pod调度的节点上有可用的已经预热的网卡时，会选择最早未使用的一张辅助弹性网卡分配给该Pod。

● 受限于辅助弹性网卡的租户并发创建速度，不预热的场景下，每分钟最多创建成功600个Pod；如果有更高的弹性要求，可配置辅助弹性网卡的预热。

说明

预热会消耗子网的IP地址，进而影响集群可运行的Pod数规模，请根据业务规模合理规划配置预热比例。

BMS节点创建Pod说明（采用弹性网卡）

● 当Pod调度的节点上没有可用的已经预热的网卡时，会调用节点绑定网卡的API，

在该节点上绑定一个弹性网卡；并把该弹性网卡分配给该Pod。目前BMS节点绑定一张弹性网卡大约耗时在20s到30s不等。

● 当Pod调度的节点上有可用的已经预热的网卡时，会选择最早未使用的一张弹性网卡分配给该Pod。

● 受限于BMS节点绑定弹性网卡的速度，不预热的场景下，同一节点的Pod启动速度为：3个/20秒；所以针对BMS节点，默认配置了节点弹性网卡总配额的30%到 60%的高低水位预热。

弹性网卡预热策略（按照以下策略2分钟周期性检查）：

● 当节点上预热网卡数 + 当前Pod使用的网卡数 < 低水位网卡数（节点网卡配额*

低水位比例）时，会预热一部分网卡使得节点上预热网卡数 + 当前Pod使用的网卡数 = 低水位网卡数（节点网卡配额*低水位比例）。

● 当节点上预热网卡数 + 当前Pod使用的网卡数 > 高水位网卡数（节点网卡配额*

高水位比例）时，会释放一部分网卡使得节点上预热网卡数 + 当前Pod使用的网卡数 = 高水位网卡数（节点网卡配额*高水位比例）。

3.3 购买 CCE Turbo 集群

CCE Turbo集群是基于云原生基础设施构建的云原生2.0容器引擎服务，具备软硬协同、网络无损、安全可靠、调度智能的优势，为用户提供一站式、高性价比的全新容器服务体验。

CCE Turbo集群提供了面向大规模高性能的场景云原生2.0网络，容器直接从VPC网段内分配IP地址，容器和节点可以分属不同子网，支持VPC内的外部网络与容器IP直通，

享有高性能。强烈建议您在购买前阅读云原生网络2.0，了解云原生2.0网络特性、各网段网络规划等内容。

约束与限制

● 创建节点过程中会使用域名方式从OBS下载软件包，需要能够使用云上内网DNS 解析OBS域名，否则会导致创建不成功。为此，节点所在子网需要配置为内网

DNS地址，从而使得节点使用内网DNS。在创建子网时DNS默认配置为内网

DNS，如果您修改过子网的DNS，请务必确保子网下的DNS服务器可以解析OBS 服务域名，否则需要将DNS改成内网DNS。

● 单Region下单用户可创建的集群总数限制为50个，如果配额不满足业务需求，请到“我的配额”提交申请，查看配额请参见关于配额。

(22)

● CCE Turbo集群的网络模式只支持云原生网络2.0，云原生网络2.0的详细介绍请参见云原生网络2.0。

● CCE Turbo集群的节点目前仅支持基于擎天软硬件协同架构的机型。

● TrunkPort能力仅在1.19版本的CCE Turbo集群中使用。

● 在1.19版本的CCE Turbo集群中添加的共池BMS节点，容器使用的网卡默认配置是 4队列，详情请参见CCE Turbo共池BMS节点容器网卡多队列配置。

操作步骤

步骤1 登录CCE控制台，在左侧导航栏中单击“资源管理 > 集群管理”，单击“CCE Turbo集群”右侧的“购买”。

图3-3 购买 CCE Turbo 集群

步骤2 在购买CCE Turbo集群页面中，参照如下表格设置集群参数。

基础配置：

创建集群，作为运行容器的独立环境，需要您完成如下基础配置。

表3-4 创建集群基础配置

参数参数说明

集群名称新建集群的名称，同一账户下集群不可重名，创建后不可修改。

集群名称长度范围为4-128个字符，以小写字母开头，由小写字母、数字、中划线（-）组成，且不能以中划线（-）结尾。

版本集群要安装的Kubernetes软件版本。

集群管理规模集群管理规模是指当前集群的控制节点可以管理的最大工作节点规模，您可以选择200节点、1000节点或2000节点三种管理规模，请根据您的业务需求选择。如果您需要创建5000节点的集群，请提交工单申请。

若选择“1000节点”，表示当前集群的控制节点最多可管理1000 个工作节点。由于不同管理规模的控制节点规格不同，因此配置费用会有差异。

网络配置：

(23)

选择集群下节点和容器所使用的网段，当网段下IP资源不足时将无法继续创建节点和容器。

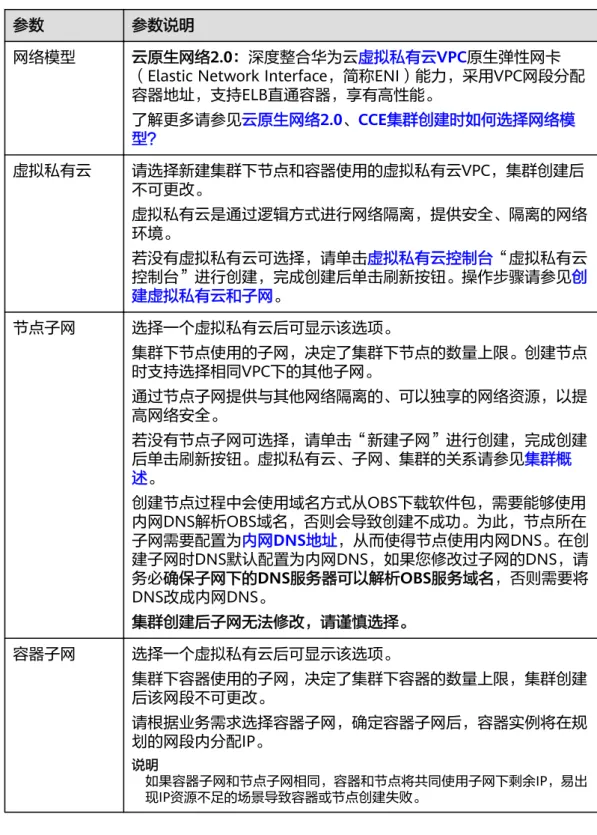

表3-5 网络配置参数

参数参数说明

网络模型云原生网络2.0：深度整合华为云虚拟私有云VPC原生弹性网卡

（Elastic Network Interface，简称ENI）能力，采用VPC网段分配容器地址，支持ELB直通容器，享有高性能。

了解更多请参见云原生网络2.0、CCE集群创建时如何选择网络模型？

虚拟私有云请选择新建集群下节点和容器使用的虚拟私有云VPC，集群创建后不可更改。

虚拟私有云是通过逻辑方式进行网络隔离，提供安全、隔离的网络环境。

若没有虚拟私有云可选择，请单击虚拟私有云控制台“虚拟私有云控制台”进行创建，完成创建后单击刷新按钮。操作步骤请参见创建虚拟私有云和子网。

节点子网选择一个虚拟私有云后可显示该选项。

集群下节点使用的子网，决定了集群下节点的数量上限。创建节点时支持选择相同VPC下的其他子网。

通过节点子网提供与其他网络隔离的、可以独享的网络资源，以提高网络安全。

若没有节点子网可选择，请单击“新建子网”进行创建，完成创建后单击刷新按钮。虚拟私有云、子网、集群的关系请参见集群概述。

创建节点过程中会使用域名方式从OBS下载软件包，需要能够使用内网DNS解析OBS域名，否则会导致创建不成功。为此，节点所在子网需要配置为内网DNS地址，从而使得节点使用内网DNS。在创建子网时DNS默认配置为内网DNS，如果您修改过子网的DNS，请务必确保子网下的DNS服务器可以解析OBS服务域名，否则需要将 DNS改成内网DNS。

集群创建后子网无法修改，请谨慎选择。

容器子网选择一个虚拟私有云后可显示该选项。

集群下容器使用的子网，决定了集群下容器的数量上限，集群创建后该网段不可更改。

请根据业务需求选择容器子网，确定容器子网后，容器实例将在规划的网段内分配IP。

说明如果容器子网和节点子网相同，容器和节点将共同使用子网下剩余IP，易出现IP资源不足的场景导致容器或节点创建失败。

高级配置：

根据业务需求选择配置CCE Turbo集群的增强能力。

(24)

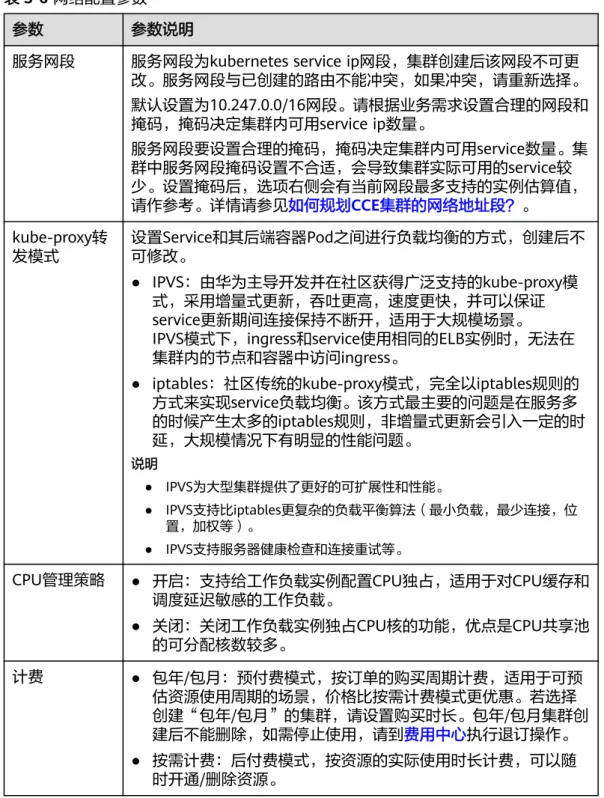

表3-6 网络配置参数

参数参数说明

服务网段服务网段为kubernetes service ip网段，集群创建后该网段不可更改。服务网段与已创建的路由不能冲突，如果冲突，请重新选择。

默认设置为10.247.0.0/16网段。请根据业务需求设置合理的网段和掩码，掩码决定集群内可用service ip数量。

服务网段要设置合理的掩码，掩码决定集群内可用service数量。集群中服务网段掩码设置不合适，会导致集群实际可用的service较少。设置掩码后，选项右侧会有当前网段最多支持的实例估算值，

请作参考。详情请参见如何规划CCE集群的网络地址段？。

kube-proxy转发模式

设置Service和其后端容器Pod之间进行负载均衡的方式，创建后不可修改。

● IPVS：由华为主导开发并在社区获得广泛支持的kube-proxy模式，采用增量式更新，吞吐更高，速度更快，并可以保证 service更新期间连接保持不断开，适用于大规模场景。

IPVS模式下，ingress和service使用相同的ELB实例时，无法在集群内的节点和容器中访问ingress。

● iptables：社区传统的kube-proxy模式，完全以iptables规则的方式来实现service负载均衡。该方式最主要的问题是在服务多的时候产生太多的iptables规则，非增量式更新会引入一定的时延，大规模情况下有明显的性能问题。

说明

● IPVS为大型集群提供了更好的可扩展性和性能。

● IPVS支持比iptables更复杂的负载平衡算法（最小负载，最少连接，位置，加权等）。

● IPVS支持服务器健康检查和连接重试等。

CPU管理策略 ● 开启：支持给工作负载实例配置CPU独占，适用于对CPU缓存和调度延迟敏感的工作负载。

● 关闭：关闭工作负载实例独占CPU核的功能，优点是CPU共享池的可分配核数较多。

计费 ● 包年/包月：预付费模式，按订单的购买周期计费，适用于可预估资源使用周期的场景，价格比按需计费模式更优惠。若选择创建“包年/包月”的集群，请设置购买时长。包年/包月集群创建后不能删除，如需停止使用，请到费用中心执行退订操作。

● 按需计费：后付费模式，按资源的实际使用时长计费，可以随时开通/删除资源。

步骤3 单击“下一步：配置确认”，确认所设置的服务选型参数、规格和费用等信息，您可以参照如下参数选择企业项目、修改计费模式和购买时长。

(25)

参数参数说明

企业项目该参数仅对开通企业项目的企业客户帐号显示。

选择某企业项目（如：default）后，集群、集群下节点、集群安全组、节点安全组和自动创建的节点EIP（弹性公网IP）将创建到所选企业项目下。为方便管理资源，在集群创建成功后，建议不要修改集群下节点、集群安全组、节点安全组的企业项目。

企业项目是一种云资源管理方式，企业项目管理服务提供统一的云资源按项目管理，以及项目内的资源管理、成员管理。了解更多企业项目相关信息，请查看企业管理。

计费模式如果确认集群的计费模式有误，您可以在此修改。

● 包年/包月：预付费模式，按订单的购买周期计费，适用于可预估资源使用周期的场景，价格比按需计费模式更优惠。包年/包月集群创建后不能删除，如需停止使用，请到费用中心执行退订操作。

购买时长若选择创建“包年/包月”的集群，请设置购买时长。

自动续费：勾选后可在自动。若按月购买，则自动续费周期为1个月；若按年购买，则自动续费周期为1年。

步骤4 确认规格和费用后，单击“提交”，集群开始创建。

集群创建预计需要6-10分钟，您可以单击“返回集群管理”进行其他操作或单击“查看集群事件列表”后查看集群详情。

步骤5 待集群状态为“正常”，表示CCE Turbo集群创建成功，集群名称后方显示为Turbo字样。

----结束

3.4 购买 CCE 集群

您可以通过云容器引擎控制台非常方便快速的创建Kubernetes集群。Kubernetes是大规模容器集群管理软件，一个集群可以管理一组节点资源。

CCE集群支持虚拟机与裸金属服务器混合、支持GPU、NPU等异构节点的混合部署，

基于高性能网络模型提供全方位、多场景、安全稳定的容器运行环境，您可以实现多种场景的混合部署。

(27)

约束与限制

● 创建节点过程中会使用域名方式从OBS下载软件包，需要能够使用云上内网DNS 解析OBS域名，否则会导致创建不成功。为此，节点所在子网需要配置为内网

DNS地址，从而使得节点使用内网DNS。在创建子网时DNS默认配置为内网

DNS，如果您修改过子网的DNS，请务必确保子网下的DNS服务器可以解析OBS 服务域名，否则需要将DNS改成内网DNS。

● 单Region下单用户可创建的集群总数限制为50个，如果配额不满足业务需求，请到“我的配额”提交申请。

● 集群一旦创建以后，不支持变更以下项：

– 变更集群类型，例如“鲲鹏集群”变更为“CCE集群”。

– 变更集群的控制节点数量。

– 变更控制节点可用区。

– 变更集群的网络配置，如所在的虚拟私有云VPC、子网、容器网段、服务网段、IPv6、kubeproxy代理（转发）模式。

– 变更网络模型，例如“容器隧道网络”更换为“VPC网络”。

更多内容请参见约束与限制。

操作步骤

步骤1 登录CCE控制台，在总览页面单击“购买Kubernetes集群”，或在左侧导航栏中单击

“资源管理 > 集群管理”，单击“CCE集群”右侧的“购买”按钮。

图3-4 集群管理-购买 CCE 集群

步骤2 参照表3-8设置集群参数，其中带“*”的参数需重点关注。

表3-8 创建集群参数配置

参数参数说明

计费模式 ● 包年/包月：预付费模式，按订单的购买周期计费，适用于可预估资源使用周期的场景，价格比按需计费模式更优惠。包年/包月集群创建后不能删除，如需停止使用，请到费用中心执行退订操作。

本章以“按需计费”类型为例进行讲解。

(28)

参数参数说明

区域不同区域的云服务产品之间内网互不相通；请就近选择靠近您业务的区域，可减少网络时延，提高访问速度。

企业项目该参数仅对开通企业项目的企业客户帐号显示。

选择某企业项目（如：default）后，集群、集群下节点、集群安全组、节点安全组和自动创建的节点EIP（弹性公网IP）将创建到所选企业项目下。为方便管理资源，在集群创建成功后，建议不要修改集群下节点、集群安全组、节点安全组的企业项目。

企业项目是一种云资源管理方式，企业项目管理服务提供统一的云资源按项目管理，以及项目内的资源管理、成员管理。了解更多企业项目相关信息，请查看企业管理。

* 集群名称新建集群的名称，创建后不可修改。

集群名称长度范围为4-128个字符，以小写字母开头，由小写字母、数字、中划线（-）组成，且不能以中划线（-）结尾。

版本 Kubernetes社区基线版本，建议选择最新的版本。版本升级请参见集群升级概述。

若有Beta版本时，您可以选择试用，但不建议您将该版本用于商用场景。

集群管理规模集群管理规模是指当前集群的控制节点可以管理的最大工作节点规模，您可以选择50节点、200节点、1000节点或2000节点（仅 1.15.11及以上版本的集群支持）的管理规模，请根据您的业务需求选择。如果您需要创建5000节点规模的集群，请提交工单申请。

若选择“1000节点”，表示当前集群的控制节点最多可管理1000 个工作节点。由于不同管理规模的控制节点规格不同，因此配置费用会有差异。

(29)

参数参数说明

控制节点数 3：集群将创建三个控制节点，从而实现集群高可用，在单个控制 节点发生故障后集群可以继续使用，不影响业务功能。单击“更改”，在“容灾设置”窗口，可进行如下设置：

容灾级别：

● 可用区：通过把控制节点建在不同的可用区，达到容灾目的。

● 故障域：通过把控制节点建在同一可用区下不同故障域，达到容灾目的。当环境支持故障域时，才会显示该选项。

● 主机：通过把控制节点建在同一可用区下不同主机，达到容灾目的。

● 自定义：您可以自行选择每个控制节点的位置。故障域模式控制节点必须在同一可用区下。

1：集群仅创建一个控制节点，单控制节点集群不保证SLA（服务 级别协议），非高可用集群，不适用于商用场景。单击“更改”，

在“可用区设置”页面可选择控制节点可用区。

说明

● 在商用场景中，为提高集群容灾能力，建议您选择多控制节点模式集群。

● 多控制节点模式开关在集群创建完成后不可变更。单控制节点集群不支持升级为多控制节点集群，控制节点故障将影响运行业务，请谨慎选择。

● 为保证可靠性，1000及以上集群管理规模默认开启多控制节点模式。

* 虚拟私有云新建集群所在的虚拟私有云，集群创建后不可更改。

虚拟私有云是通过逻辑方式进行网络隔离，提供安全、隔离的网络环境。

若没有虚拟私有云可选择，请单击“创建虚拟私有云”进行创建，

完成创建后单击刷新按钮。操作步骤请参见创建虚拟私有云和子网。

* 所在子网节点虚拟机运行的子网环境，集群创建后不可更改。

通过子网提供与其他网络隔离的、可以独享的网络资源，以提高网络安全。

若没有子网可选择，请单击“创建子网”进行创建，完成创建后单击刷新按钮。虚拟私有云、子网、集群的关系请参见集群概述。

创建节点过程中会使用域名方式从OBS下载软件包，需要能够使用内网DNS解析OBS域名，否则会导致创建不成功。为此，节点所在子网需要配置为内网DNS地址，从而使得节点使用内网DNS。在创建子网时DNS默认配置为内网DNS，如果您修改过子网的DNS，请务必确保子网下的DNS服务器可以解析OBS服务域名，否则需要将 DNS改成内网DNS。

集群创建后子网无法修改，请谨慎选择。

IPv6双栈默认不开启。该功能仅在1.15及以上版本的集群下显示，方法请参见通过CCE搭建IPv4/IPv6双栈集群。

开启IPv6：开启后将自动创建IPv6地址的容器网段与服务网段，支持通过IPv6地址段访问集群资源，包括节点，工作负载等。

(30)

参数参数说明

网络模型集群创建成功后，网络模型不可更改，请谨慎选择。如何选择网络模型请参见CCE集群创建时如何选择网络模型？各模型的区别是什么？

VPC网络

VPC网络模式下每个节点占用一条VPC路由规则，Console界面中可显示当前局点支持的VPC路由规则条数，以及每个节点可供分配的容器IP个数（即可创建的Pod实例数目上限）。

● 采用VPC路由方式与底层网络深度整合，适用于高性能场景，但每个节点占用一条VPC路由规则，节点数量受限于虚拟私有云 VPC的路由配额。

● VPC网络集群下的每个节点将会被分配固定大小的IP地址段，由于没有隧道封装的消耗，容器网络性能相对于容器隧道网络有一定优势。VPC网络集群由于VPC路由中配置有容器网段与节点 IP的路由，可以支持集群外直接访问容器实例等特殊场景。

说明

– VPC网络模式下不支持扩展网段和NetworkPolicy。

– 一个VPC下创建多个VPC网络模式的集群时，需要为每个集群选择一个不重叠的地址段，不仅不能和VPC地址重叠，也不和其他容器网段重叠。

容器隧道网络

容器隧道网络下只能添加同一类型的节点，即全部为虚拟机节点或全部为裸金属节点。

● 基于底层VPC网络，另构建了独立的VXLAN隧道化容器网络，

适用于一般场景。

● VXLAN是将以太网报文封装成UDP报文进行隧道传输。容器网络是承载于VPC网络之上的Overlay网络平面，具有付出少量隧道封装性能损耗，即可获得通用性强、互通性强、高级特性支持全面（例如Network Policy网络隔离）的优势，可以满足大多数应用需求。

容器网段请根据业务需求选择容器网段，确定容器网段后，容器实例将在规划的网段内分配IP，集群创建后该网段不可更改。

● 未勾选“自动选择”：请手动选择网段。若与子网网段有冲突时将有红色文字提示，请重新选择。建议使用网段：

10.0.0.0/8~18，172.16.0.0/16~18，192.168.0.0/16~18。

不同集群使用相同的容器网段，会导致容器IP冲突，应用访问异常。

● 勾选“自动选择”：系统将自动分配与子网网段无冲突的网段。

容器网段要设置合理的掩码，掩码决定集群内可用节点数量。集群中容器网段掩码设置不合适，会导致集群实际可用的节点较少。设置掩码后，选项下方会有当前网段最多支持的实例估算值，请作参考。详情请参见如何规划CCE集群的网络地址段？。

(31)

参数参数说明

服务网段服务网段为kubernetes service ip网段，集群创建后该网段不可更改。服务网段与已创建的路由不能冲突，如果冲突，请重新选择。

● 使用默认网段：默认设置为10.247.0.0/16网段。

● 手动设置网段：请根据业务需求设置合理的网段和掩码，掩码决定集群内可用service ip数量。

详情请参见如何规划CCE集群的网络地址段？。

鉴权方式 “RBAC”默认选择，不可取消。

开启RBAC能力后，设置了细粒度权限的IAM用户使用集群下资源将受到权限控制。详细请参见命名空间权限（Kubernetes RBAC 授权）。

认证方式认证机制主要用于对集群下的资源做权限控制。

默认开启X509认证模式，X509是一种非常通用的证书格式。

若需要对集群进行权限控制，请勾选“认证能力增强”，集群支持通过请求体的头域的信息识别用户，达到认证鉴权的目的。

用户需要分别上传自己的CA根证书、客户端证书和客户端证书私钥（证书制作方法可参考Certificates），并勾选“我已确认上传的证书合法”。

注意

● 请上传小于1MB的文件，CA根证书和客户端证书上传格式支持.crt 或.cer格式，客户端证书私钥仅支持上传未加密的证书私钥。

● 客户端证书有效期需要5年以上。

● 上传的CA根证书既给认证代理使用，也用于配置kube-apiserver聚合层，如不合法，集群将无法成功创建。

集群描述选填，请输入新建容器集群相应的描述信息。

(32)

参数参数说明

高级设置单击“高级设置”后展开详细项目，支持的功能如下（当前可用区中不支持的功能将隐藏）：

服务转发模式：

● iptables：社区传统的kube-proxy模式，完全以iptables规则的方式来实现service负载均衡。该方式最主要的问题是在服务多的时候产生太多的iptables规则，非增量式更新会引入一定的时延，大规模情况下有明显的性能问题。

● ipvs：由华为主导开发并在社区获得广泛支持的kube-proxy模式，采用增量式更新，吞吐更高，速度更快，并可以保证 service更新期间连接保持不断开，适用于大规模场景。

ipvs模式下，ingress和service使用相同的ELB实例时，无法在集群内的节点和容器中访问ingress。

说明

● ipvs为大型集群提供了更好的可扩展性和性能。

● ipvs支持比iptables更复杂的负载平衡算法（最小负载，最少连接，位置，加权等）。

● ipvs支持服务器健康检查和连接重试等。

CPU管理策略：

该参数仅在v1.13.10-r0及以上版本的集群中显示。

● 开启：支持给工作负载实例配置CPU独占，适用于对CPU缓存和调度延迟敏感的工作负载。

● 关闭：关闭工作负载实例独占CPU核的功能，优点是CPU共享池的可分配核数较多。

更多CPU管理策略内容请参见Feature Highlight: CPU Manager 或深入理解 Kubernetes CPU Mangager。

开启CPU管理策略之后，CCE节点变更规格将无法重新拉起或创建工作负载，解决方法详见CCE节点变更规格后，为什么无法重新拉起或创建工作负载？。

购买时长若选择创建“包年/包月”的集群，请设置购买时长。

步骤3 单击“下一步：创建节点”，在“创建节点”步骤中，参照如下参数配置节点：

● 创建节点：

– 现在添加：创建集群的同时创建节点，当前仅支持虚拟机节点。如果节点创建失败集群会一起回滚。

– 稍后添加：将不会创建节点，仅创建一个空集群，集群创建完成后可以添加虚拟机或裸金属节点。

● 计费模式：支持“包年/包月”和“按需计费”两种计费类型。

– 包年/包月：包年包月是预付费模式，按订单的购买周期计费，适用于可预估资源使用周期的场景，价格比按需计费模式更优惠。

– 按需计费：按需计费是后付费模式，按资源的实际使用时长计费，可以随时开通/删除资源。

(33)

创建集群时节点的计费方式跟随集群的计费方式，如集群的计费模式选择“按需计费”，则创建过程中节点的计费模式只能为“按需计费”，“包年/包月”同理。创建方式请参考购买节点。

包年/包月节点创建后不能删除，如需停止使用，请到费用中心执行退订操作。

● 当前区域：节点实例所在的物理位置。

● 可用区：请根据业务需要进行选择。可用区是在同一区域下，电力、网络隔离的物理区域，可用区之间内网互通，不同可用区之间物理隔离。

如果您需要提高工作负载的高可靠性，建议您在创建集群后将云服务器部署在不同的可用区，购买集群时节点只能部署在一个可用区。

图3-5 工作节点创建在不同可用区

● 节点类型：选择节点类型。

– 虚拟机节点：选中后创建虚拟机节点。

– 裸金属节点：创建集群过程中不可选，需在集群创建完成后才可以为集群增加裸金属节点。

说明

CCE集群中创建裸金属节点需满足以下条件：

▪

集群创建完成之后才可以添加裸金属节点。

▪

集群为非IPv6模式。

▪

VPC网络集群版本高于v1.11.7，容器隧道网络集群版本高于v1.13.10。

▪

节点计费模式为包年/包月。

购买裸金属节点请参考购买节点。

● 节点名称：自定义节点名称。长度范围为1-56个字符，以小写字母开头，支持小写字母、数字、中划线(-)，不能以中划线(-)结尾。

创建后如需修改请参考修改云服务器名称，修改后需要同步节点信息。

● 节点规格：请根据业务需求选择相应的节点规格。

– 通用型：该类型实例提供均衡的计算、存储以及网络配置，适用于大多数的使用场景。通用型实例可用于Web服务器、开发测试环境以及小型数据库工作负载等场景。

– 内存优化型：该类型实例提供内存比例更高的实例，可以用于对内存要求较高、数据量大的工作负载，例如关系数据库、NoSQL等场景。

– 通用入门型：通用入门型实例提供均衡的计算、存储以及网络配置，利用 CPU积分机制保证基准性能，适合平时不会持续高压力使用CPU，但偶尔需要提高计算性能完成工作负载的场景，可用于轻量级Web服务器、开发、测试环境以及中低性能数据库等场景。

(34)

– GPU加速型：提供优秀的浮点计算能力，从容应对高实时、高并发的海量计算场景。P系列适合于深度学习，科学计算，CAE等；G系列适合于3D动画渲染，CAD等。仅支持1.11及以上版本集群添加GPU加速型节点。

– 高性能计算型：实例提供具有更稳定、超高性能计算性能的实例，可以用于超高性能计算能力、高吞吐量的工作负载场景，例如科学计算。

– 通用计算增强型：该类型实例具有性能稳定且资源独享的特点，满足计算性能高且稳定的企业级工作负载诉求。

– 磁盘增强型：该类型实例能提供可使用本地磁盘存储以及更高网络性能的实例，可以用于处理需要高吞吐以及高数据交换处理的工作负载，例如大数据工作负载等场景。

– 超高I/O型：该类型实例提供超低SSD盘访问延迟和超高IOPS性能，适用于高性能关系型数据库、NoSQL数据库（如Cassandra、MongoDB）、

ElasticSearch搜索等场景。

– AI加速型：AI加速型节点实例，搭载高性能、低功耗的海思Ascend 310 AI处理器，实现快速高效地处理推理和图像识别等工作，适用于图像识别、视频处理、推理计算以及机器学习等场景。

说明

▪

当前AI加速型节点仅在部分可用区可选。

▪

选用AI加速型的节点前需要安装huawei-npu插件，以保证使用昇腾 310芯片资源的负载可以正常运行。

▪

节点创建成功后会安装D310芯片驱动并自动触发节点重启，期间会有短暂的节点不可用，属于正常现象，重启完成后可恢复正常。

图3-6 选择节点规格

为确保节点稳定性，系统会自动预留部分资源，用于运行必须的系统组件。详细请参见节点预留资源计算公式。

● 操作系统：部分Region不显示下方分类，请直接选择节点对应的操作系统。

– 公共镜像：请选择节点对应的操作系统。

公共镜像是常见的标准操作系统镜像，所有用户可见，包括操作系统以及预装的公共应用，更多介绍请参见公共镜像概述。

– 私有镜像（公测中）：包含操作系统或业务数据、预装的公共应用以及用户的私有应用的镜像，仅用户个人可见。该功能仅支持v1.15及以上版本集群。

(35)

若没有私有镜像可选择，请参照如何使用私有镜像制作工作节点镜像？（公测）进行制作。

– 共享镜像：由其他用户共享而来的私有镜像。更多关于共享镜像的使用，请参见共享镜像。

重装操作系统或修改操作系统配置将导致节点不可用，请务必谨慎操作，具体请参见高危操作及解决方案。

● 系统盘：设置工作节点的系统盘空间。您可以设置系统盘的规格为40GB-1024GB 之间的数值，缺省值为40GB。

在默认情况下，系统盘可提供高I/O（SAS）、超高I/O（SSD）几种基本的云硬盘类型，关于云硬盘的详细信息请参见云硬盘概述。

加密：数据盘加密功能可为您的数据提供强大的安全防护，加密磁盘生成的快照及通过这些快照创建的磁盘将自动继承加密功能。目前仅在部分Region显示此选项，具体以界面为准。

– 默认不加密。

– 点选“加密”后，可在弹出的“加密设置”对话框中，选择已有的密钥，若没有可选的密钥，请单击后方的链接创建新密钥，完成创建后单击刷新按钮。

● 数据盘：设置工作节点的数据盘空间。您可以设置数据盘的规格为

100GB-32768GB之间的数值，缺省值为100GB。数据盘可提供的云硬盘类型与上方系统盘一致。

注意

若数据盘卸载或损坏，会导致docker服务异常，最终导致节点不可用。建议不要删除该数据盘。

– LVM管理：CCE数据盘使用LVM（Logical Volume Manager）进行磁盘管理，开启后您可以通过空间分配调整数据盘中不同资源的空间占比。第一块盘默认选中不可更改，新增数据盘后可开启或关闭该功能：

▪

默认选中，开启LVM管理。

▪

取消选中，关闭LVM管理。

注意

○ 开启LVM管理的数据盘将按照设置的比例进行统一分配。

○ 1.13.10及更高版本的集群创建节点时，若未开启LVM管理的数据盘，

请参考给CCE集群的节点添加第二块数据盘填写安装前执行脚本进行格式化，否则该数据盘仍会被LVM管理。

○ 1.13.10之前版本的集群创建节点时，若未开启LVM管理的数据盘请务必格式化，否则会与第一块数据盘进行二选一被LVM管理，进而导致与预期不符的情况。

– 加密：数据盘加密功能可为您的数据提供强大的安全防护，加密磁盘生成的快照及通过这些快照创建的磁盘将自动继承加密功能。

该功能仅在部分Region的1.13.10及以上版本的集群中支持，1.13.10之前版本的集群不显示此选项。

(36)

▪

^{默认不加密。}

▪

点选“加密”后，可在弹出的“加密设置”对话框中，选择已有的密钥，若没有可选的密钥，请单击后方的链接创建新密钥，完成创建后单击刷新按钮。

– 新增数据盘：当前仅支持挂载两块数据盘，您可以在节点创建完成后前往ECS 添加更多数据盘。部分集群版本不支持此功能，具体以界面为准。

– 数据盘空间分配：单击后方的，可以对数据盘中的“k8s空间”

和“用户空间”占比进行自定义设置，开启LVM管理的数据盘将按照设置的比例进行统一分配。部分集群版本不支持此功能，具体以界面为准。

▪

k8s空间：您可以自定义数据盘中Docker和Kubelet的资源占比。Docker 资源包含Docker工作目录、Docker镜像数据以及镜像元数据；Kubelet 资源包含Pod配置文件、密钥以及临时存储EmptyDir等挂载数据。

Docker占比不能小于10%，且空间大小不能小于60G；Kubelet占比不能小于10%。

Docker空间大小配置跟实际业务有关，详细的说明请参见数据盘空间分配说明。

▪

用户空间：定义本地盘中不分配给kubernetes使用的空间大小和用户空间挂载路径。

说明

注意挂载路径不能设置为 /、/home/paas、/var/paas、/var/lib、/var/

script、/var/log/、/mnt/paas、/opt/cloud，不能和系统目录冲突（例如bin、

lib、home、root、boot、dev、etc、lost+found、mnt、proc、sbin、srv、

tmp、var、media、opt、selinux、sys、usr等），否则会导致系统或节点安装失败。

当集群版本为v1.13.10-r0及以上，且节点规格为“磁盘增强型”或“超高I/O 型”时，数据盘将显示如下选项：

– 云硬盘：与节点类型为非“磁盘增强型”或“超高I/O型”时的数据盘一致，

此处不再赘述，详情参见上方的数据盘。

– 本地磁盘：本地磁盘实例有宕机风险，不保证数据可靠性，建议您使用云硬盘存储您的业务数据。

本地磁盘配置参数如下：

▪

磁盘类型：节点类型为“磁盘增强型”时支持普通磁盘(hdd)；节点类型为“超高I/O型”时支持固态硬盘(ssd)。

▪

读写方式：当存在多块本地盘时可以设置读写方式，支持“串行”和

“并行”两种方式。串行表示数据读写为线性模式，当一块盘使用完才会使用下一块；并行表示数据读写为条带模式，可以同时读写多块本地盘。

▪

k8s空间：您可以自定义数据盘中Docker和Kubelet的资源占比。Docker 资源包含Docker工作目录、Docker镜像数据以及镜像元数据；Kubelet 资源包含Pod配置文件、密钥以及临时存储EmptyDir等挂载数据。

▪

用户空间：定义本地盘中不分配给kubernetes使用的空间大小和用户空间挂载路径。

(37)

须知

– 在数据盘中设置“k8s空间”和“用户空间”占比时，需满足k8s空间和用户空间总和为100%，设置后可单击自动调整数据。

– 磁盘使用direct-lvm模式，移除将使用loop-lvm模式，有影响系统稳定性的风险。

图3-7 设置本地磁盘

● 虚拟私有云：不可修改，仅用于展示当前集群所在的虚拟私有云，该参数仅在 v1.13.10-r0及以上版本的集群中显示。

● 所在子网：通过子网提供与其他网络隔离的、可以独享的网络资源，以提高网络安全。可选择该集群虚拟私有云下的任意子网，集群节点支持跨子网。

创建节点过程中会使用域名方式从OBS下载软件包，需要能够使用内网DNS解析 OBS域名，否则会导致创建不成功。为此，节点所在子网需要配置为内网DNS地址，从而使得节点使用内网DNS。在创建子网时DNS默认配置为内网DNS，如果您修改过子网的DNS，请务必确保子网下的DNS服务器可以解析OBS服务域名，

否则需要将DNS改成内网DNS。

已有集群添加节点时，如果子网对应的VPC新增了扩展网段且子网是扩展网段，

要在控制节点安全组（即集群名称-cce-control-随机数）中添加如下三条安全组规则，以保证集群添加的节点功能可用（新建集群时如果VPC已经新增了扩展网段则不涉及此场景）：

纳管ECS/BMS到集群_云容器引擎 CCE_用户指南_节点管理_华为云

用户指南

目 录

1 什么是云容器引擎... 1

2 高危操作及解决方案... 3

3 集群管理...7

4 节点管理... 101

5 节点池管理... 154

6 工作负载... 177

7 亲和/反亲和性调度... 262

8 在线离线作业混合部署... 284

9 网络管理... 293

10 存储管理-CSI...424

11 存储管理-Flexvolume... 502

12 监控和日志... 572

13 命名空间... 593

14 配置中心... 600

15 模板市场（helm）... 612

16 插件管理... 621

17 弹性伸缩... 680

18 权限管理... 715

19 系统管家... 746

20 云审计服务... 752

21 新版本控制台功能说明...757

1 什么是云容器引擎

名词解释

docs/concepts/。

主要功能

计费说明

2 高危操作及解决方案

集群/节点

update升级操作系统

网络与负载均衡

日志

云硬盘

3 集群管理

3.1 集群概述

Kubernetes是一个很容易地部署和管理容器化的应用软件系统，使用Kubernetes能够

Kubernetes 集群架构

Master 节点数量与集群规模

集群的网络

集群安全组

集群生命周期

3.2 CCE Turbo 集群与 CCE 集群的区别

CCE Turbo 集群与 CCE 集群对比

CCE Turbo 集群 Pod 批量创建性能说明

3.3 购买 CCE Turbo 集群

约束与限制

DNS地址，从而使得节点使用内网DNS。在创建子网时DNS默认配置为内网

操作步骤

相关操作

3.4 购买 CCE 集群

约束与限制

DNS地址，从而使得节点使用内网DNS。在创建子网时DNS默认配置为内网

操作步骤

▪

▪

▪

▪

▪

▪

▪

▪

▪

▪

▪

▪

▪

▪

▪

▪

▪

目录

1 ^{什么是云容器引擎}

2 ^{高危操作及解决方案}

3 ^集群管理
