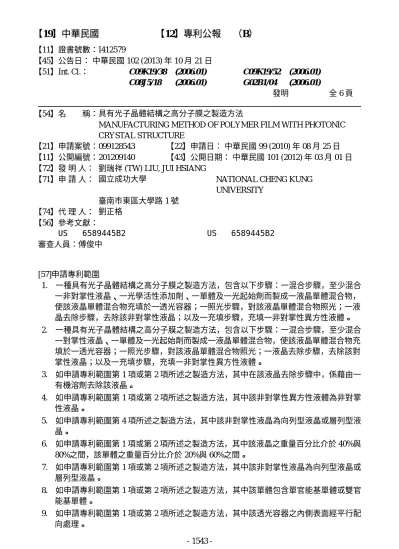

【11】證書號數：I412579 【45】公告日： 中華民國 102 (2013) 年 10 月 21 日 【51】Int. Cl.： C09K19/38 C08J5/18 (2006.01) (2006.01) C09K19/52 G02B1/04 (2006.01) (2006.01) 發明 全 6 頁 【54】名 稱：具有光子晶體結構之高分子膜之製造方法
MANUFACTURING METHOD OF POLYMER FILM WITH PHOTONIC CRYSTAL STRUCTURE
【21】申請案號：099128543 【22】申請日： 中華民國 99 (2010) 年 08 月 25 日 【11】公開編號：201209140 【43】公開日期： 中華民國 101 (2012) 年 03 月 01 日 【72】發 明 人： 劉瑞祥 (TW) LIU, JUI HSIANG
【71】申 請 人： 國立成功大學 NATIONAL CHENG KUNG UNIVERSITY 臺南市東區大學路 1 號 【74】代 理 人： 劉正格 【56】參考文獻： US 6589445B2 US 6589445B2 審查人員：傅俊中 [57]申請專利範圍 1. 一種具有光子晶體結構之高分子膜之製造方法，包含以下步驟：一混合步驟，至少混合 一非對掌性液晶、一光學活性添加劑、一單體及一光起始劑而製成一液晶單體混合物， 使該液晶單體混合物充填於一透光容器；一照光步驟，對該液晶單體混合物照光；一液 晶去除步驟，去除該非對掌性液晶；以及一充填步驟，充填一非對掌性異方性液體。 2. 一種具有光子晶體結構之高分子膜之製造方法，包含以下步驟：一混合步驟，至少混合 一對掌性液晶、一單體及一光起始劑而製成一液晶單體混合物，使該液晶單體混合物充 填於一透光容器；一照光步驟，對該液晶單體混合物照光；一液晶去除步驟，去除該對 掌性液晶；以及一充填步驟，充填一非對掌性異方性液體。 3. 如申請專利範圍第 1 項或第 2 項所述之製造方法，其中在該液晶去除步驟中，係藉由一 有機溶劑去除該液晶。 4. 如申請專利範圍第 1 項或第 2 項所述之製造方法，其中該非對掌性異方性液體為非對掌 性液晶。 5. 如申請專利範圍第 4 項所述之製造方法，其中該非對掌性液晶為向列型液晶或層列型液 晶。 6. 如申請專利範圍第 1 項或第 2 項所述之製造方法，其中該液晶之重量百分比介於 40%與 80%之間，該單體之重量百分比介於 20%與 60%之間。 7. 如申請專利範圍第 1 項或第 2 項所述之製造方法，其中該非對掌性液晶為向列型液晶或 層列型液晶。 8. 如申請專利範圍第 1 項或第 2 項所述之製造方法，其中該單體包含單官能基單體或雙官 能基單體。 9. 如申請專利範圍第 1 項或第 2 項所述之製造方法，其中該透光容器之內側表面經平行配 向處理。 1543
-10. 如申請專利範圍第 9 項所述之製造方法，其中該平行配向處理可以高分子、有機或無機 層處理。 11. 如申請專利範圍第 1 項或第 2 項所述之製造方法，其中該光子晶體結構為膽固醇液晶結 構。 12. 如申請專利範圍第 1 項或第 2 項所述之製造方法，其中該照光步驟為使用雷射掃描或光 罩曝光方法。 13. 如申請專利範圍第 1 項或第 2 項所述之製造方法，其中在該充填步驟之後，使該非對掌 性異方性液體經過聚合反應。 14. 如申請專利範圍第 1 項或第 2 項所述之製造方法，更包含：將一透明導電膜貼合於該高 分子膜之一側。 15. 如申請專利範圍第 1 項或第 2 項所述之製造方法，更包含：當製成複數高分子膜時，將 該等高分子膜疊設。 16. 如申請專利範圍第 15 項所述之製造方法，其中該等高分子膜分別利用左旋液晶及右旋液 晶製成。 圖式簡單說明 圖 1 為膽固醇液晶之分子排列的示意圖； 圖 2 為膽固醇液晶為平面螺旋型排列的示意圖； 圖 3 為膽固醇液晶為垂直螺旋型排列的示意圖； 圖 4 為本發明較佳實施例之一種具有光子晶體結構之高分子膜之製造方法的流程圖； 圖 5A 及圖 5B 為圖 4 之製造方法所產生之產物對不同波長之反射率的示意圖； 圖 6 為本發明較佳實施例之製造方法所製成之高分子膜貼合透明導電膜的示意圖；以及 圖 7 為本發明較佳實施例之製造方法所製成之複數高分子膜相疊設的示意圖。 (2) 1544
