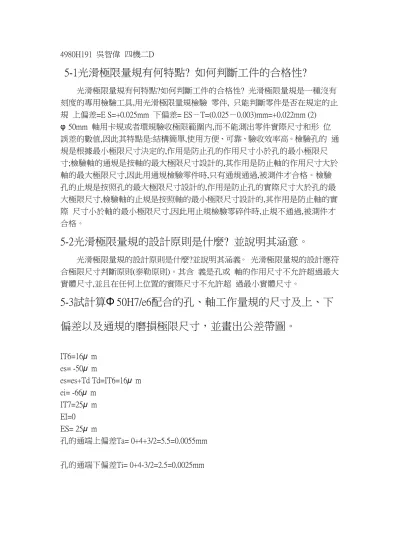

5-1光滑極限量規有何特點? 如何判斷工件的合格性?
光滑極限量規有何特點?如何判斷工件的合格性? 光滑極限量規是一種沒有 刻度的專用檢驗工具,用光滑極限量規檢驗 零件, 只能判斷零件是否在規定的止 規 上偏差=E S=+0.025mm 下偏差= ES－T=(0.025－0.003)mm=+0.022mm (2) φ 50mm 軸用卡規或者環規驗收極限範圍內,而不能測出零件實際尺寸和形 位 誤差的數值,因此其特點是:結構簡單,使用方便、可靠、驗收效率高。檢驗孔的 通 規是根據最小極限尺寸決定的,作用是防止孔的作用尺寸小於孔的最小極限尺 寸;檢驗軸的通規是按軸的最大極限尺寸設計的,其作用是防止軸的作用尺寸大於 軸的最大極限尺寸,因此用通規檢驗零件時,只有通規通過,被測件才合格。檢驗 孔的止規是按照孔的最大極限尺寸設計的,作用是防止孔的實際尺寸大於孔的最 大極限尺寸,檢驗軸的止規是按照軸的最小極限尺寸設計的,其作用是防止軸的實 際 尺寸小於軸的最小極限尺寸,因此用止規檢驗零碎件時,止規不通過,被測件才 合格。
5-2光滑極限量規的設計原則是什麼? 並說明其涵意。
光滑極限量規的設計原則是什麼?並說明其涵義。 光滑極限量規的設計應符 合極限尺寸判斷原則(泰勒原則)。其含 義是孔或 軸的作用尺寸不允許超過最大 實體尺寸,並且在任何上位置的實際尺寸不允許超 過最小實體尺寸。
5-3試計算Φ 50H7/e6配合的孔、軸工作量規的尺寸及上、下 偏差以及通規的磨損極限尺寸，並畫出公差帶圖。
IT6=16μ m es= -50μ m
es=es+Td Td=IT6=16μ m ei= -66μ m
IT7=25μ m EI=0 ES= 25μ m
孔的通端上偏差Ta= 0+4+3/2=5.5=0.0055mm
孔的通端下偏差Ti= 0+4-3/2=2.5=0.0025mm
孔的止端上偏差Zs=ES=0.025mm 孔的止端下偏差Zi= 25-3=22=0.022mm
軸的通端上偏差Tsd=-50-2.8+2.1/2=-51.6=-0.0516mm
軸的通端下偏差Tid= -50-2.8-2.4/2=-0.054mm
軸的止端上偏差Zsd=-66+2.4=-63.6=-0.0636mm
軸的止端下偏差 Zid=ei=-0.066mm
