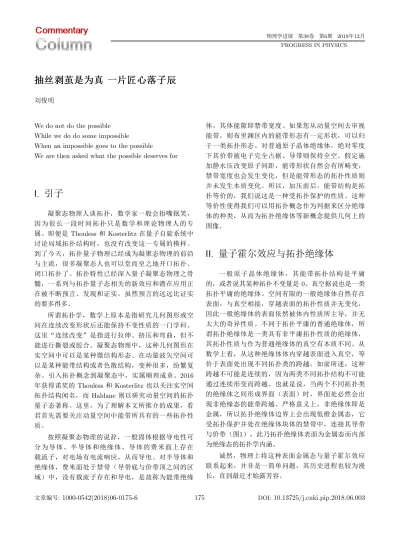

刘俊明

We do not do the possible While we do do some impossible

When an impossible goes to the possible

We are then asked what the possible deserves for

I. 引子

凝聚态物理人谈拓扑，数学家一般会捂嘴抿笑， 因为很长一段时间拓扑只是数学和理论物理人的专 属。即便是 Thouless 和 Kosterlitz 在量子自旋系统中 讨论局域拓扑结构时，也没有改变这一专属的模样。 到了今天，拓扑量子物理已经成为凝聚态物理的前沿 与主流，很多凝聚态人也可以堂而皇之地开口拓扑、 闭口拓扑了。拓扑特性已经深入量子凝聚态物理之骨 髓，一系列与拓扑量子态相关的新效应和潜在应用正 在被不断预言、发现和证实，虽然预言的远远比证实 的要多得多。 所谓拓扑学，数学上原本是指研究几何图形或空 间在连续改变形状后还能保持不变性质的一门学科。 这里“连续改变”是指进行拉伸、挤压和弯曲，但不 能进行撕裂或胶合。凝聚态物理中，这种几何图形在 实空间中可以是某种微结构形态、在动量波矢空间可 以是某种能带结构或者色散结构，变种很多，纷繁复 杂。引入拓扑概念到凝聚态中，实属顺理成章。2016 年获得诺奖的 Thouless 和 Kosterlitz 也以关注实空间 拓扑结构闻名，而 Haldane 则以研究动量空间的拓扑 量子态著称。这里，为了理解本文所推介的成果，看 君首先需要关注动量空间中能带所具有的一些拓扑性 质。 按照凝聚态物理的说辞，一般固体根据导电性可 分为导体、半导体和绝缘体。导体的费米面上存在 载流子，对电场有电流响应，从而导电。对半导体和 绝缘体，费米面处于禁带（导带底与价带顶之间的区 域）中，没有载流子存在和导电，是故称为能带绝缘 体，其体能隙即禁带宽度。如果您从动量空间去审视 能带，则布里渊区内的能带形态有一定形状，可以归 于一类拓扑形态。对普通原子晶体绝缘体，绝对零度 下其价带被电子完全占据、导带则保持全空。假定施 加静水压改变原子间距，能带形状自然会有所畸变， 禁带宽度也会发生变化，但是能带形态的拓扑性质则 并未发生本质变化。所以，加压前后，能带结构是拓 扑等价的，我们说这是一种受拓扑保护的性质。这种 等价性使得我们可以用拓扑概念作为判据来区分绝缘 体的种类，从而为拓扑绝缘体等新概念提供几何上的 图像。

II. 量子霍尔效应与拓扑绝缘体

一般原子晶体绝缘体，其能带拓扑结构是平庸 的，或者说其某种拓扑不变量是 0。真空据说也是一类 拓扑平庸的绝缘体。空间有限的一般绝缘体自然存在 表面，与真空相接，穿越表面的拓扑性质并无变化， 因此一般绝缘体的表面依然被体内性质所主导，并无 太大的奇异性质。不同于拓扑平庸的普通绝缘体，所 谓拓扑绝缘体是一类具有非平庸拓扑性质的绝缘体， 其拓扑性质与作为普通绝缘体的真空有本质不同。从 数学上看，从这种绝缘体体内穿越表面进入真空，等 价于表面处出现不同拓扑类的跨越。如前所述，这种 跨越不可能是连续的，因为两类不同拓扑结构不可能 通过连续形变而跨越。也就是说，当两个不同拓扑类 的绝缘体之间形成界面（表面）时，界面处必然会出 现非绝缘态的能带跨越。严格意义上，非绝缘体即是 金属，所以拓扑绝缘体边界上会出现低维金属态，它 受拓扑保护并处在绝缘体块体的禁带中，连接其导带 与价带（图1），此乃拓扑绝缘体表面为金属态而内部 为绝缘态的拓扑学内涵。 诚然，物理上将这种表面金属态与量子霍尔效应 联系起来，并非是一简单问题，其历史进程也较为漫 长，直到最近才始露芳容。 文章编号:1000-0542(2018)06-0175-6 175 DOI:10.13725/j.cnki.pip.2018.06.003

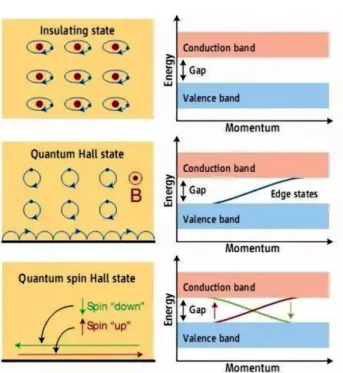

FIG. 1 几种绝缘体的能带示意图。一般绝缘体（上）：价带 与导带间存在能隙；量子霍尔绝缘体（中）：由于边缘态在 能隙中出现一条导带，对应于边缘金属态；时间反演对称的 拓扑绝缘体（下）：自旋向上和自旋向下的两条能带穿越能 隙。摘自文献 [1]。 1980 年，von Klitzing 在金属氧化物半导体场效 应管中精确测量到量子霍尔效应。为了解释这一效 应，1982 年，Thouless 等四人提出了著名的 TKNN 拓扑不变量（实际上就是拓扑陈数），来阐释这一 效应内在的拓扑性。金属氧化物半导体场效应管中 的量子霍尔效应源于沟道层二维电子气 2D gas，而 这一所谓的拓扑不变量就是 2D gas 在布里渊区内布 洛赫波函数的 Berry 相位除以 2π，刚好与实验测量 得到的量子霍尔电导系数 n 相等，这里霍尔电导是 σxy = n· e2/h。物理学中能够有如此漂亮结果，一定 是深邃物理和崇高美感的体现。值得注意的是在 2D gas 中首次将拓扑（TKNN 不变量）与量子霍尔效应 联系起来了。 重 要 的 概 念 重 复 一 遍 ： 对 真 空 或 一 般 绝 缘 体，TKNN 拓扑不变量为零。量子霍尔体系 TKNN 拓扑不变量不为零，其与真空之间存在一个导电表面 态，即边缘态，表现出量子霍尔电导，如图1中间图 所示。这一边缘态将量子霍尔效应与拓扑完整联系起 来，解惑了外行感到很奇怪的问题：量子霍尔效应为 何会与千里之外的拓扑有联系？ 如果您去看量子霍尔体系的哈密顿量，会看到这 是一类时间反演对称性破缺的体系。与此不同，如果 TKNN 拓扑不变量不为零的绝缘体系具有满足时间反 演对称性的哈密顿量，则很可能出现拓扑绝缘体，或 者说量子霍尔绝缘态也是一种特殊的、时间反演对称 性破缺的拓扑绝缘体（在此不论）。拓扑绝缘体的概 念源于 2005 年 Kane 和 Mele 针对加入自旋–轨道耦合 SOC 的”石墨烯”而提出的量子自旋霍尔效应模型， 如图 1 （下）所示。 传统上，石墨烯可由质量为零的狄拉克方程描 述，不考虑 SOC 时布里渊区边界由两条线性色散曲 线形成一个无带隙的锥，即狄拉克锥，交点叫狄拉克 点。当考虑 SOC 时，狄拉克点会分开，形成一个带 隙，此时的“石墨烯”就成为半导体或者绝缘体，虽 然很遗憾石墨烯的 SOC 实际上很弱，此石墨烯不是 Kane 和 Mele 梦里的“石墨烯”。这种“石墨烯” 中，SOC 打开带隙，却并没有消除布里渊区边界处的 两条线性色散曲线，因此绝缘体边界在特定参数范围 内一定会出现一对（是的，是一对而不是一个）导电 通道，其中的载流子自旋相反且沿相反方向传输。此 时自旋向上 (spin up) 和向下 (spin down) 的载流子分 别贡献一个单位但符号相反的霍尔电导，无磁场下体 系总的霍尔电导为零，如图 1（下）所示。这里令人诧 异的是其霍尔电导 σ = 0 但自旋霍尔电导 σxy spin= 2 （量纲为e/4π）。这就是量子自旋霍尔效应的来源， 它具有时间反演对称性，对磁杂质散射有天然免疫 力，此即 2D 拓扑绝缘体。与 2D 拓扑绝缘体边界态类 似，三维 (3D) 拓扑绝缘体具有受时间反演对称性保护 的无带隙表面态，也就是说 3D 拓扑绝缘体表面导电而 体内绝缘，典型材料包括金牌 BiSe3 家族。 说文解惑、啰嗦至此，接下来，我们故事的主角 该粉墨登场了。

III. 半整数量子化？

3D 拓扑绝缘体的拓扑表面态是二维的，足够大磁 场下它能展现量子霍尔效应。对 2D gas，量子霍尔效 应是整数化的（不考虑特殊的分数效应），源于朗道 能级物理。不同于 2D gas，单个拓扑表面态的量子霍 尔电导却是半整数化的，即呈现 1/2、3/2 量子化电 导。这也可从图 2 的朗道能级示意图中体现出来。但 是，实验测量时，一个样品总是有表面的。表面覆上 电极测量时，载流子不可避免会沿所有表面的导电通 道输运，即所谓 No-go 理论限制。或者说，3D 拓扑绝

FIG. 2 二维电子气中的朗道能级（左），是整数化的；狄拉 克锥中的朗道能级（右），是半整数化的。摘自文献 [2]。 缘体表面态总会是成对出现，测量结果总是成对电导 的叠加，两个半整数量子霍尔电导叠加就是整数化的 量子霍尔电导。 这里，我们不禁要问：3D 拓扑绝缘体的表面态 真的呈现半整数量子电导吗？还是只是理论学人的传 说？这个问题算得上是个天大的问题吧？ 行文到此，读者当体会到“千呼万唤始不出，只 是未从尝露珠”。应可开始实验了！

IV. 材料制备

材料选择上，可从 Bi 系家族 3D 拓扑绝缘体出 发，其体带隙大、材料制备手段方便、拓扑表面态能 带结构简单且只有单个狄拉克锥。然而，这类材料属 硫族化物，自掺杂效应严重，导致费米能级常跑到体 相带隙外。所以，未掺杂 Bi、BiTe 和 Sb 往往呈现体 金属性。为实现真正拓扑表面态输运，调控费米能级 成为成败关键。 Bi 中，Te 反位缺陷的贡献主要是体相载流子。 生长时 Te 较多会导致 Te 替代 Bi 的反位缺陷，属 电子掺杂。Te 较少时 Bi 替代部分 Te 而贡献空穴掺 杂。不同生长环境中，Se 掺杂总是带来空位缺陷， 贡献电子；Sb 掺杂带来空位和 Sb-Te 反位缺陷，贡 献空穴。以此认识为基础，人们得以在不同生长环 境下设计成分，达到调控费米能级的目的，实现体 相绝缘而呈现拓扑表面态。另一重要方面是拓扑表 面态能带结构细节调控。Bi 的拓扑表面态狄拉克点 埋在价带中，当费米能级靠近狄拉克点时，费米面上 会出现来自价带的拓扑平庸载流子，昭示了精细调整 拓扑表面态电子结构的必要性。根据图 3(a)，可找到 Bi2_−xSbxTe3_−ySey 这个体系，其拓扑表面态的能带结 构演化示于图 3(b)，在合适的成分区域费米能级的确 可以位于体能隙内，狄拉克点也远离价带，形成理想 的狄拉克锥。

FIG. 3 (a) Bi2−xSbxTe3−ySey 中的载流子类型调节，(b)

Bi2−xSbxTe3−ySey的拓扑表面态演化。摘自文献 [4,5]。 沿此思路反复尝试，利用熔融法可以生长厘米级 高质量 BiSbTeSe 单晶。不同厚度的单晶样品二维电 阻率数据如图 4。可以看到，低温与高温电阻率随厚 度变化呈现完全不同的温度依赖关系，其中低温区段 二维电阻率跟厚度 t 的关系明显减弱，高温下主导输 运的是三维半导体态，显示出体态绝缘表面态金属的 特性。特别是在很薄的两个样品（厚度 80 nm 和 275

nm）中，高温（100 K 和 275 K）区段二维电阻率明 显偏离厚度倒数关系，不具有三维性，更接近二维标 度关系。这是因为厚度变薄后，体相电导贡献很少， 即便在接近300 K时电输运依然被拓扑表面态主导，在 很宽温度范围内实现了纯粹拓扑表面态输运。接下来 就可以制作用于霍尔测量的样品和结构了。 FIG. 4 BiSbTeSe2 单晶的变温二维电阻率（左）和不同温 度二维电阻率与样品厚度的关系（右）。 通过机械剥离、电子束光刻、电子束沉积等成熟 加工，可以制备出以很薄的 BiSbTeSe 单晶片作为沟道 的场效应管器件。样品沟道层厚度 100 nm 量级、长宽 10 µm 的量级，完全满足测量表面态量子霍尔电导的 条件。测量通过固定磁场、扫描栅压来进行。类似的 测量已有报道，虽然前人测量的结果依然是整数量子 霍尔电导，只不过是通过双极性来间接测度半整数电 导，并非直接测量到半整数电导[6,7]_。 FIG. 5 磁性掺杂在狄拉克点处打开带隙。取自文献 [8]。

V. 磁性团簇修饰

如前论述，拓扑表面态具有时间反演对称性，磁 性掺杂或磁性团簇修饰可以打破时间反演对称性，在 狄拉克点处打开一个能隙（图 5），导致为人熟知的量 子反常霍尔效应。借助这一思路，作者利用磁性团簇 对样品的一个表面进行修饰而另一个表面维持原样， 由此得到了直接测量半整数量子霍尔效应的机会。 利用团簇束流仪可在加工好的样品上表面沉积磁 性 Co 团簇。通过表征确认此表面有大量 Co 团簇颗 粒。随后，借助电输运测量弱磁场下弱反局域化效 应，揭示出此表面态输运确实存在磁性修饰效应。其 次，磁性团簇修饰对表面态的影响可通过磁场下的电 输运来体现。未修饰样品在 12 T 磁场下展现出两个量 子霍尔平台，如图 6(a)。沉积磁性团簇后，施加 27.4 T 磁场测量到多个量子霍尔平台，如图 6(b)。由此展 示大量磁性团簇修饰并未破坏表面态，虽然磁性团簇 带来的诸如磁散射等效应难以完全避免。 FIG. 6 样品在 1.8 K 温度下的量子霍尔态。(a) 无磁性修饰 的样品在 12 T 磁场下的量子霍尔效应；(b) 沉积磁性 Co 团 簇后样品在 27.4 T 磁场下的量子霍尔效应。 FIG. 7 无磁性团簇修饰 (a) 和有磁性团簇修饰 (b) 的量子化 轨迹图；(c) 中等磁场下半整数量子霍尔平台；(d) 磁性和非 磁性团簇修饰的比较。

VI. 单通道半整数量子霍尔电导

前文如此吹毛求疵、未雨绸缪之后，已经到了万 事俱备之态，就看能不能实有所想、梦有所成了。 首先，对样品施加太高的磁场并不能得到预期结果， 数据依然表现出整数量子霍尔电导。这不难理解，因 为太强的磁场等价于将样品上表面的磁团簇修饰效应 淹没了，上下两个表面态几乎等同，自然只有平庸的 结果。显而易见，一个合适磁场下的测量方能拨开巫 山。反复尝试，12 T 的磁场看起来比较合适。精心挑 选一个在 12 T 磁场下能展现出量子霍尔效应的样品， 测得一系列固定磁场下的低温栅压扫描曲线。随后， 对此样品上下其手，沉积 Co 团簇，重复测量过程。借 助重整化群流分析，提取每条曲线上的收敛点，即对 应的量子态。将这些点对应的磁场与霍尔电导数据取 出作图，表面态量子化轨迹便一目了然。 这些测量颇费功夫，却至为关键，结果如图 7 所 示。无 Co 团簇修饰的结果示于图 7(a)，其中霍尔电导 为−1 的平台应该是两个 −1/2 平台之和，它随磁场变 化很小。Co 团簇修饰了上表面后的测量结果如图 7(b) 所示，霍尔电导在低磁场区域出现明显的偏离，不再 呈现整数平台值。修饰后的轨迹相比于修饰前有一个 大的鼓包 （低谷），也即磁场从_{−12 T 下降到 0 的过} 程中，电导先减小后上升。这个反常的量子化轨迹显 然源于磁性团簇对上表面的修饰。在 1.8 K 和−7.2 T 磁场下，图 7(c) 终于展示出清晰的−3/2 霍尔电导台 阶，平行电导也对应出现异常。图 7(d) 则更清晰地展 示了 Co 修饰时霍尔电导极大值出现在−3/2 附近。 作为锦上添花之举，当然需要一个微观物理机制 来解释 Co 团簇修饰导致的上下表面态之不对称性。利 用所谓的推迟朗道能级杂化模型可以解释观测结果。 磁场下，磁性团簇通过与样品上表面反铁磁交换，在 狄拉克点处打开一个塞曼能隙，原来的零阶朗道能级 会转移到塞曼能隙顶端，如图 8(b)。样品下表面未加 修饰，依旧保持原来属性 (图 8(a))。假定实验进程从 高磁场下开始，足够高的磁场下，两者没有差异 (图 8(c,d))，两者都达到−1 的量子霍尔平台。中等磁场下 (图 8(e,f))，塞曼能隙导致上述反常量子化轨迹，因为 下表面一直处于 _{−1/2 量子霍尔态，塞曼能隙使得 0} 与−1 之间朗道能级间距变大，推迟了朗道能级杂化 过程。也因此，当下表面一直处于量子态时，上表面 的费米能级反而进入了朗道能级扩展态中，出现了图 7(b) 所示的鼓包 （低谷）。而这条轨迹恰好反映了被 FIG. 8 (a,c,e)无磁性团簇修饰的朗道能级示意图，(b,d,f)有 磁性团簇修饰的朗道能级示意图。橘黄色虚线代表费米能 级。 修饰的上表面量子化过程。 很显然，下表面总是处于_{−1/2 量子态，修饰表面} 出现反常量子化轨迹，导致这个轨迹进程跨过_{−3/2 的} 半整数量子霍尔平台 (图 7(c))。这里，下表面贡献一 个_{−1/2 平台，上表面贡献一个 −1 平台。虽说这里的} −3/2 平台并非纯净的单个半整数量子霍尔态，但这个 −3/2 平台是拓扑表面态半整数量子霍尔的必要体现。 前人的实验中，上下表面量子化是同步的，而这里由 于磁性修饰导致上表面的量子化推迟，上下表面不再 同步，3/2 台阶的出现实属必然。

VII. 后记

笔者认为，这一成果很好地体现了凝聚态物理人 是如何为了达到一个目标而“抽丝剥茧”追求真相。

本文之所以显得冗长，也是作者为了让其篇幅与这一 成果的获取保持精神上的同步与协调。实际工作中， 您在头绪纷繁复杂中会显得烦躁不静，这种感受与您 批阅本文时不能一目了然时表现出的焦虑烦躁如出一 辙。拓扑绝缘体物理所展示的量子态在几何上类比于 一个二维表面，她薄如轻纱却难以通透，无比诱人却 巫山未开。 该 成 果 由 南 京 大 学 宋 凤 麒 教 授 领 衔 ， 与 多 方 合 作 ， 方 得 始 成 。 事 实 上 ， 这 不 是 宋 凤 麒 们 第 一 次 以 这 种 风 格 沉 湎 于 他 们 的 故 事 ， 几 个 有 影 响 力 的 成 果 都 是 如 此 这 般 修 炼 而 成 ， 其 情 其 景 与 “ 抽 丝 剥 茧 是 为 真 ， 一 片 匠 心 落 子 辰 ” 的 描 述 颇 为 切 合 。 该 成 果 最 近 以 “Anomalous quantiza-tion trajectory and parity anomaly in Co cluster dec-orated BiSbTeSenanodevices” 为 题 ， 发 表 于 Nature

Communications, 2017, 8: 77 上 。 看 君 可 以 自 行 前 往御览 (https://www.nature.com/articles/s41467-017-01065-7)，或点击阅读原文，笔者不胜谢忱。

参考文献

[1] http://scienceblogs.com/principles/2010/07/20/whats-a-topological-insulator/

[2] Katsnelson M I. Mater. Today, 2007, 10: 20-27 [3] Qi X L, Zhang S C. Rev. Mod. Phys., 2011, 83:

1057-1110

[4] Ren Z, Taskin A A, Sasaki S, et al., Phys. Rev. B, 2011,

84: 165311

[5] Arakane T, Sato T, Souma S, et al., Nat. Commun., 2012, 3: 636

[6] Xu Y, Miotkowski I, Liu C, et al. Nat. Phys., 2014, 10: 956-963

[7] Yoshimi, Tsukazaki A, Kozuka Y, et al. Nat. Commun., 2015, 6: 6627

[8] http://firstcontest.studentaward-middleeast.com/idea. php?id=246
