建築門窗用玻璃貼膜與方位之節能
效益相關性研究
內 政部建 築研 究所自 行研 究報告
中華民國 109 年 12 月
（本報告內容及建議，純屬研究小組意見，不代表本機關意見）PG10912-0141
建築門窗用玻璃貼膜與方位之節能
效益相關性研究
研 究 人 員：蔡介峰 副研究員內 政部建 築研 究所自 行研 究報告
中華民國 109 年 12 月 （本報告內容及建議，純屬研究小組意見，不代表本機關意見）
ARCHITECTURE AND BUILDING RESEARCH
INSTITUTE
MINISTRY OF THE INTERIOR
RESEARCH PROJECT REPORT
A Study on the Correlation between the
Energy-Saving Benefits of the Glass Film
Used for Doors and Windows and the
Building Orientation
BY
Chieh-Feng ,Tsai December, 2020
目 次
目次 ... I
表次 ... III
圖次 ... V
摘要 ... VIII
第一章 緒論 ... 1
第一節 研究緣起與背景 ... 1
第二節 研究內容 ... 4
第三節 研究流程與步驟 ... 5
第二章 資料蒐集與文獻分析 ... 6
第一節 建築玻璃種類及貼膜應用 ... 6
第二節 國內外相關規範發展概況 ... 16
第三節 建築玻璃及貼膜應用相關研究 ... 39
第三章 實驗計畫與結果 ... 46
第一節 玻璃及貼膜之光學與熱力實驗設備及程序 ... 47
第二節 玻璃及貼膜試驗之光學與熱力性能分析 ... 71
第三節 全尺度實驗計畫 ... 94
第四章 結論與建議 ... 120
第一節 結論 ... 120
第二節 建議 ... 123
附錄一 期初審查會議紀錄及處理情形 ... 125
附錄二 期中審查會議紀錄及處理情形 ... 131
附錄三 期末審查會議紀錄及處理情形 ... 135
參考書目 ... 138
表 次
表1-2.1 研究內容與進度說明 ... 4 表2-1.1 高性能節能綠建材評定基準表:節能玻璃 ... 6 表2-1.2 複層玻璃依隔熱性及日光輻射熱遮斷性分類 ... 10 表2-1.3 日射熱反射玻璃依日光輻射熱遮斷性分類 ... 13 表2-2.1 我國近年來有關門窗或玻璃公佈之國家標準 ... 17 表2-2.2 奈米金屬氧化物透明隔熱膜判定基準 ... 22 表2-2.3 建築技術規則氣候分區 ... 26 表2-2.4 建築技術規則透光天窗日射透過率基準 ... 26 表2-2.5 建築技術規則窗平均熱傳透率基準 ... 27 表2-2.6 外牆及立面開窗部位（含玻璃與窗框）之節能基準值 .. 27 表2-2.7 建築技術規則外殼耗能基準 ... 28 表2-2.8 建築技術規則建築物外殼等價開窗率基準值 ... 29 表2-2.9 建築技術規則窗面平均日射取得量基準值 ... 29 表2-2.10 建築技術規則窗面平均日射取得量基準值計算公式 ... 30 表2-2.11 高性能節能綠建材評定基準表:建築用隔熱材料 ... 31 表2-2.12 高性能節能綠建材評定基準表:玻璃貼膜材料 ... 32 表2-2.13 高性能節能綠建材評定基準表:屋頂及外牆系統或構造 . 32 表2-2.14 高性能節能綠建材評定基準表:節能塗料 ... 33 表2-2.15 既有建築節能改善擴大計畫相關說明 ... 34 表2-2.16 國外有關玻璃及貼膜光學及熱力量測標準 ... 35 表2-2.17 各國窗戶之隔熱性能規範 ... 37 表2-2.18 各國節能窗（玻璃）評定制度 ... 38 表3-1 本所熱環境實驗室通過TAF認證項目 ... 46 表3-1.1 紫外線各波長能量分佈對照表 ... 68 表3-1.2 可視光各波長能量分佈對照表 ... 69表3-1.3 日光各波長能量分佈對照表 ... 70 表3-2.1 某相同構造材質複層玻璃填充不同氣體之試驗比較... 72 表3-2.2 複層玻璃各種組合方式統計 ... 74 表3-2.3 樣本複層玻璃通過高性能節能綠建材各項基準統計 ... 78 表3-2.4 樣本膠合玻璃通過高性能節能綠建材各項基準統計 ... 83 表3-2.5 樣本平板玻璃通過高性能節能綠建材各項基準統計 ... 90 表3-2.6 玻璃貼膜測試結果及平均值 ... 92 表3-2.7 樣本玻璃貼膜通過各項基準統計 ... 93 表3-3.1 測試驗證平台簡易比較 ... 95 表3-3.2 本次實驗選用隔熱膜之性能數據 ... 102 表3-3.3 本次實驗規劃內容 ... 104 表3-3.4 本次實驗期間外氣統計資料 ... 104 表3-3.5 實驗屋黏貼隔熱膜於不同建築方位之空調用電 ... 108 表3-3.6 測試室黏貼PR隔熱膜各時段耗電百分比 ... 109 表3-3.7 測試室黏貼SN隔熱膜各時段耗電百分比 ... 110 表3-3.8 實驗屋黏貼隔熱膜於不同建築方位玻璃表面平均溫度 114 表3-3.9 實驗屋黏貼隔熱膜於不同建築方位之玻璃表面熱通量 114 表3-3.10 黏貼隔熱膜於不同建築方位之平均照度值 ... 115 表3-3.11 PMV 不同數值所代表的意義 ... 116
圖1-3.1 研究流程與步驟 ... 5 圖2-1.1 玻璃貼隔熱紙照片 ... 8 圖2-1.2 調光玻璃照片(通電前) ... 8 圖2-1.3 調光玻璃照片(通電後) ... 8 圖2-1.4 膠合玻璃剖面示意圖及照片 ... 9 圖2-1.5 複層玻璃(膜懸掛中間)剖面圖 ... 11 圖2-1.6 複層玻璃(膜黏貼玻璃表面)剖面圖及照片 ... 12 圖2-1.7 LOW-E玻璃(基板為膠合玻璃)剖面圖 ... 13 圖2-1.8 日射熱反射玻璃(基板為浮式玻璃)剖面圖 ... 14 圖2-1.9 玻璃可見光透射（反射）率示意圖 ... 15 圖2-1.10 玻璃日光輻射熱取得率係數示意 ... 15 圖2-2.1 奈米標章logo ... 21 圖2-2.2 亮度量測示意圖 ... 25 圖2-3.1 6個實驗屋(玻璃均安裝於朝西面) ... 39 圖2-3.2 6個實驗屋(玻璃均安裝於朝西面) ... 40 圖2-3.3 實驗監測之醫院建築 ... 41 圖2-3.4 微結構膜及導光應用 ... 42 圖2-3.5 該研究電腦模擬模型 ... 43 圖2-3.6 該研究驗證用實驗屋 ... 44 圖2-3.7 該研究實驗採用QUV設備及研提國家標準(草案) ... 45 圖3-1.1 本所紫外/可視光/近紅外光分光光譜儀 ... 49 圖3-1.2 本所傅利葉轉換紅外線光譜儀 ... 51 圖3-1.3 本所Hot Disk熱傳性質分析儀及量測探針 ... 53 圖3-1.4 本程序玻璃量測各層定義圖 ... 57 圖3-2.1 複層玻璃中間空隙統計 ... 73 圖3-2.2 複層玻璃中間空隙厚度與U值之關係圖 ... 73
圖3-2.4 複層玻璃可視光反射率R/Rc之案件分布圖 ... 76 圖3-2.5 複層玻璃遮蔽係數S/Sc之案件分布圖 ... 77 圖3-2.6 複層玻璃熱傳透率U/Uc之案件分布圖 ... 79 圖3-2.7 膠合玻璃設計厚度統計 ... 81 圖3-2.8 膠合玻璃可視光透射率T/Tc之案件分布圖 ... 82 圖3-2.9 膠合玻璃可視光反射率R/Rc之案件分布圖 ... 82 圖3-2.10 膠合玻璃遮蔽係數S/Sc之案件分布圖 ... 83 圖3-2.11 膠合玻璃輻射率(室內側)與熱傳透率關係圖 ... 84 圖3-2.12 膠合玻璃輻射率(室內側)與熱傳透率關係圖 ... 84 圖3-2.13 膠合玻璃厚度與熱傳透率關係圖 ... 85 圖3-2.14 平板玻璃可視光透射率T/Tc之案件分布圖 ... 88 圖3-2.15 平板玻璃可視光反射率R/Rc之案件分布圖 ... 88 圖3-2.16 平板玻璃遮蔽係數S/Sc之案件分布圖 ... 89 圖3-2.17 LOW-E玻璃日光輻射熱遮斷性分類統計 ... 89 圖3-3.1 測試室及比對室示意圖 ... 96 圖3-3.2 可撓式熱流Ｕ值感測片 ... 97 圖3-3.3 熱流感測片數值記錄器 ... 98 圖3-3.4 室內型多功能溫濕度計 ... 98 圖3-3.5 室內熱舒適性量測系統 ... 100 圖3-3.6 感測與診斷設備架構 ... 100 圖3-3.7 測試A室之帷幕玻璃隔熱膜施工 ... 102 圖3-3.8 實驗屋之帷幕玻璃面向不同方位 ... 103 圖3-3.9 測試室玻璃貼PR隔熱膜即時空調用電累計(面向東) ... 106 圖3-3.10 測試室玻璃貼PR隔熱膜即時空調用電累計(面向南) ... 106 圖3-3.11 測試室玻璃貼SN隔熱膜即時空調用電累計(面向西) ... 107 圖3-3.12 測試室玻璃貼SN隔熱膜即時空調用電累計(面向北) ... 107 圖3-3.13 測試室玻璃貼PR隔熱膜之玻璃表面即時溫度(面向東) .. 112 圖3-3.14 測試室玻璃貼PR隔熱膜之玻璃表面即時溫度(面向南) .. 112
圖3-3.16 測試室玻璃貼SN隔熱膜之玻璃表面即時溫度(面向北) . 113 圖3-3.17 測試室玻璃貼PR隔熱膜距離玻璃之即時照度值 ... 115 圖3-3.18 測試室玻璃貼PR隔熱膜之熱舒適度(開空調) ... 117 圖3-3.19 測試室玻璃貼PR隔熱膜之熱舒適度(關空調) ... 118 圖3-3.20 測試室玻璃貼SN隔熱膜之熱舒適度(開空調) ... 118 圖3-3.21 測試室玻璃貼SN隔熱膜之熱舒適度(關空調) ... 119
摘 要
關鍵詞：節能、隔熱膜、全尺度實驗 一、研究緣起 目前國內既有建築物佔全國建築物總量97％以上，因早期興 建之建築物，並無建築節能法規之要求，故普遍存在耗能等問題， 相關研究指出建築外殼開口部之節能對策以外遮陽施作方式最有 效果，可有效阻擋日輻射取得率，惟在既有建築物部分，因外遮 陽係於建築完工後之事後施工，需考量其施工便利性及成本等因 素，常讓使用單位於規劃外遮陽改善時難以抉擇，尤以玻璃帷幕 大樓之外遮陽增設，工程上更加困難。因此，於既有建築外殼開 口部，應用玻璃貼附隔熱膜之節能改善對策，實務上亦納為改善 手法之一。 近年來建築隔熱膜科技逐漸成熟，應用之隔熱原理多元，且 產品種類眾多，部分宣稱具有高隔熱、高透光、低反射及有效阻 隔紫外線功效，但究竟其隔熱、透光及反射性能如何？國內尚未 有完整之調查研究可供參考，此外，玻璃貼膜應用亦會受到諸多 因子影響，如氣候、方位、經緯度、建物中其他材料之表現等等， 因此，早期研究常常採用大尺度或實尺度實驗加以驗證，施作於 既有或實驗用建築物上，實際量測其節能表現，惟受限建築物方 位固定及實驗場域條件，往往難以同時得到整合數據資料供進一 步研析。 二、研究方法及過程 本研究採用之方法及過程概述如下： （一）資料收集法： 蒐集建築玻璃及貼膜應用規範、技術文獻以及性能對室 內光、熱環境和節能效果影響的研究與進展，並透過國外量 測標準之解析，作為研制(修)相關 CNS 標準草案方向之建 議。（二）實測試驗法： 透過前期玻璃貼膜材料試驗調查成果，完成性能數據 整合與分析，並採用「亞熱帶節能建築測試驗證平台」進行 不同建築方位的室內光、熱環境和空調能耗測量的全尺度實 測實驗，以解析隔熱膜的熱力與光學性質對其影響，及估算 個案投入成本及省電效益。 （三）歸納分析法：: 綜合資料蒐集、實測試驗及前期研究成果進行比較分析， 俾整理提出相關建議，以供後續應用參考。 三、重要發現 （一）在資料蒐集分析部分，我國在玻璃及貼膜之可視光透射率、 可視光反射率、日光輻射熱取得率係數、輻射率、日光輻射 熱遮斷值等量測主要引用 CNS 12381 標準，該項國家標準係 於 100 年調合 JIS R3106「板ガラス類の透過率・反射率・放 射率・日射熱取得率の試験方法」發布，惟在隔熱性之熱傳 透率(熱阻值)量測部分尚未調合 JIS R3107「板ガラス類の熱 抵抗及び建築における熱貫流率の算定方法」或將 ISO 10292 轉化為 CNS 標準，建議可納入國家標準發展參考。 （二）在複層玻璃分析部分，本研究收集之 71 件試驗產品，試驗發 現中間空隙層填充不同氣體對整體複層玻璃之光學性能及日 光輻射熱遮斷效果幾乎沒有影響，但因惰性氣體之熱阻值較 乾燥空氣來的低，在隔熱性能之熱傳透率 U 值會有顯著差異， 依空隙層設計厚度，約有 1～2 成之降低效果。 （三）在膠合玻璃分析部分，本研究收集之 53 件試驗產品，試驗發 現玻璃之室內側輻射率值越大則熱傳透率越大，其迴歸分析 資料顯示其判定係數為 R2 =0.94，顯著值小於 0.05，顯示膠合 玻璃之室內側輻射率與熱傳透率線性關係存在該線性迴歸方 程式應可提供作為預測推估之用，另室外側之輻射率及膠合 玻璃總厚度與熱傳透率無明顯相關，其迴歸分析資料顯示判
定係數分別為 R =0.2336、R =0.1584。 （四）在 LOW-E 分析部分，本次 17 件樣本 LOW-E 玻璃產品，其 試驗結果計有 11 件(約 65％)日光輻射熱遮斷性能達 1 型基準、 6 件(約 35％)日光輻射熱遮斷性能達 2 型基準。另在玻璃貼 膜分析部分，本次 261 件玻璃貼膜通過可視光透射率≧0.60 計有 86 件(約 33％)、可視光反射率≦0.20 計有 206 件(約 79 ％)及遮蔽係數(Sc 值)≦0.57 計有 165 件(約 63％)，能同時達 到三項基準計有 21 件(約 8％)。 （五）在全尺寸實驗屋空調耗電量分析部分，本研究測試室之帷幕 玻璃安裝某通過節能綠建材基準之 PR 隔熱膜，比對室則不 安裝，經比較實驗屋耗電，應用於不同建築方位的省電效果 為西方(16.52％)＞東方(8.57％)＞南方(7.19％)＞北方(3.44 ％) ，若以每度電費 4 元概估，安裝 PR 隔熱膜之回收年限約 19.6 年。另安裝未達上開基準 SN 隔熱膜，經比較實驗屋耗 電，應用於不同建築方位的省電效果為西方(3.75％)＞東方 (2.67％)＞北方(1.64％)＞南方 (1.11％)，若以每度電費 4 元 概估，安裝 SN 隔熱膜之回收年限約 40.5 年。 （六）在全尺寸實驗屋熱環境分析部分，本研究測試室之帷幕玻璃 安裝 PR 隔熱膜，比對室則不安裝，測試室在東、西、南及 北等 4 個不同建築方位之玻璃表面平均溫度較比對室高 1.73 ℃、0.5 ℃、2.43 ℃及 0.48 ℃，整體溫差平均值為 1.29 ℃， 另安裝 SN 隔熱膜分別高 1.91 ℃、1.05 ℃、2.22 ℃及 1.74 ℃， 整體溫差平均值為 1.73 ℃，故在應用上需留意，靠近帷幕玻 璃表面的人員對於室內熱舒適之不滿意度可能會提高。 （七）在全尺寸實驗屋光環境分析部分，本研究測試室之帷幕玻璃 安裝 PR 隔熱膜，在距離玻璃帷幕約 1.8m 處，整體照度平均 值 3,521 lux、比對室平均值 5,178 lux，另安裝 SN 隔熱膜整 體照度平均值 4068 lux、比對室平均值 4958 lux，均遠大於工 作場所目標照度 500 lx 之需求，故隔熱膜除吸收部分太陽輻
射熱，同時亦阻絕太陽光中之可視光進入室內，以減緩眩光 發生。 （八）在全尺寸實驗屋熱舒適度評估分析部分，本研究測試室之帷 幕玻璃安裝 PR 隔熱膜，在開啟空調模式，測試室之平均 PMV 為 0.81，比對室之平均 PMV 為 0.97，測試室之平均 PPD 為 20.80，比對室之平均 PPD 為 25.50，另安裝 SN 隔熱膜，測 試室之平均 PMV 為 1.41，比對室之平均 PMV 為 1.75，測試 室之平均 PPD 為 46.09，比對室之平均 PPD 為 59.72，明顯 可看出惟幕玻璃貼附隔熱膜能使室內空間更為舒適。 （九）在全尺寸實驗屋熱舒適度評估分析部分，本研究測試室之帷 幕玻璃安裝 PR 隔熱膜，在關閉空調模式，測試室之平均 PMV 為 2.11，比對室之平均 PMV 為 2.30，測試室之平均 PPD 為 80.13，比對室之平均 PPD 為 82.63，另安裝 SN 隔熱膜，測 試室之平均 PMV 為 3.16，比對室之平均 PMV 為 3.80，測試 室之平均 PPD 為 90.17，比對室之平均 PPD 為 93.98，明顯 可看出關閉空調 PMV 數值變大，人體感覺較炎熱，且預測 不滿意百分比 PPD 大幅提高。 四、主要建議事項 （一）賡續利用智慧型節能建築測試驗證平台，進行各項建築節能、 環境控制與智慧化系統整合基礎研究工作：立即可行建議 主辦機關：成功大學能源科技與策略研究中心 協辦機關：內政部建築研究所 本研究本(109)年採用前成功大學能源科技與策略研究 中心瞻綠能基礎建設所建置的第一座亞熱帶智慧型節能建築 測試驗證平台(Spinlab)作為全尺度實驗的載體，完成玻璃貼 膜材料之空調耗能、熱舒適性及光環境等因子探討，該平台 主要功能可在實際環境條件下進行測試，藉由相關測試結果 能夠分析建築節能技術的開發、能源效率的改善、環境與視 覺舒適度的成效，建議後續可再規劃節能建材、室內環境、
智慧化調控及系統整合等相關合作研究議題，以達到建築安 全、居住環境品質及永續發展之目標。 （二）進 行”門窗”國家標準制(修)訂推動之工作：中長期建議 主辦機關：經濟部標準檢驗局 協辦機關：內政部建築研究所 本研究彙整發現我國現行 CNS 標準關於”門窗”材質部 分，目前只有 CNS 3092「鋁合金製窗」、CNS 7477「鋁合金 製門」、CNS 12430「鋼製窗」、CNS「鋼製門」及 CNS 6400 「聚氯乙烯塑膠窗」等 5 個 標準，僅能針對鋁製、鋼製、 聚氯乙烯製等 3 種材質的門窗進行性能規範，惟其餘材質之 門窗目前尚無國家標準可供遵循，如何整合?或研議相關適用 標準，建議可納入國家標準發展方向參考。另分析上開 5 個” 門窗” 標準，在隔熱性部分係以熱阻值為指標，惟臺灣地處 亞熱帶氣候，日光輻射熱遮斷對節能效果亦相當重要，目前 國際相關規範已將門窗產品的之熱傳透率 U 值(熱阻值之倒 數)與日光輻射熱取得率係數 η 值納入測試範疇，建議可參酌 調適將 η 值納入，以利節能需求。
Abstract
Keywords: Energy saving, Heat insulation film, Full scale experiment
At present, the floor area of existing building is around 97% of total floor area. Because the buildings built in the early days did not have the requirements of building energy conservation regulations, energy consumption generally existed. Relevant studies point out that shading device is the most effective method for the opening of the building envelops, but this method is not feasible to apply to the existing building, considering the regulation stipulates building total floor area ratio, and the expensive scaffold.
In recent years, the technology of heat insulation film has gradually matured, and the applied insulation principles are diverse, and there are many types of products. Therefore, this study explores the thermal and optical properties of building glass and film; and further analyzes the influences of a building’s glass and film on indoor lighting, thermal environment and energy consumption of air conditioning, etc.
The experimental results indicate that the power saving effect of installing PR heat insulation film which meet the performance requirements of the Green Building Materials Label in different building orientations is Western (16.52%)>East (8.57%)>South (7.19%)>North (3.44%), and the recovery period is about 19.6 years. In addition, the power saving effect of installing SN heat insulation film which does not meet the performance requirements of the Green Building Materials Label in different building orientations is West (3.75%)>East (2.67%)>North (1.64%)>South (1.11%), and the
recovery period is about 40.5 years.
In terms of the thermal comfort，the average predicted mean vote (PMV) of the test room is 0.81 when the PR heat insulation film is installed in the air-conditioning mode, the average PMV of the comparison room is 0.97, the average predicted percentage of dissatisfied (PPD) of the test room is 20.80, and the average PPD of the comparison room is 25.50. When the SN heat insulation film is installed in the air-conditioning mode, the average PMV of the test room is 1.41, the average PMV of the comparison room is 1.75, the average PPD of the test room is 46.09, and the average PPD of the comparison room is 59.72. It is obvious that the heat insulation film can make the indoor space more thermal comfortable.
Based on this study, the immediate and long-term suggestions are proposed as follows:
1.For immediate suggestion: This research uses Spinlab as a full scale laboratory to complete the discussion on the air-conditioning energy consumption, thermal comfort, and light environment of the glass and
heat insulation film. It is recommended to continue to carry out various basic research work on building energy saving, environmental control and intelligent system integration to achieve building sustainable development.
2.For long-term suggestion: This research found that CNS standards for “doors and windows” use thermal resistance as an indicator for thermal insulation. However, Taiwan is located in a subtropical climate and solar heat gain coefficient (SHGC) is also very important factor for energy-saving effects. It is suggested that CNS standards can be revised in accordance with relevant international regulations to facilitate energy conservation needs.
第一章 緒 論
第一節 研究緣起與背景
臺灣地區天然資源蘊藏貧乏，依據經濟部能源局 107 年度能 源統計年報統計，有 98.06%能源仰賴進口，國內總能源消費量 87,298.0千公秉油當量。其中，服務業部門占6.8%，住宅部門占 7.51%，與建築耗能息息相關的住宅部門與服務業部門能源消耗量 總計達 14.31%。在電力使用部分，107年國內總毛發電量為 275,577.9百萬度，服務業部門總電力消費量占 17.69%，住宅部門 占 17.60%，住宅部門與服務業部門電力消費量高達 35.29%，整 個住商部門之電力消費量占比將近全國電力消費量的四成，另根 據臺灣電力公司的統計顯示，夏季尖峰氣溫度每上升1℃，空調耗 電量約上升6%，因此推動建築節能減碳，有效節約能源為政府施 政之重點方向。 目前國內既有建築物佔全國建築物總量97％以上，因早期興 建之建築物，並無建築節能法規之要求，故普遍存在耗能等問題， 相關研究指出建築外殼開口部之節能對策以外遮陽施作方式最有 效果，可有效阻擋日輻射取得率，惟在既有建築物部分，因外遮 陽係於建築完工後之事後施工，需考量其施工便利性及成本等因 素，常讓使用單位於規劃外遮陽改善時難以抉擇，尤以玻璃帷幕 大樓之外遮陽增設，工程上更加困難。因此，於既有建築外殼開 口部，應用玻璃貼附隔熱膜之節能改善對策，實務上亦納為改善 手法之一。 近年來建築隔熱膜科技逐漸成熟，應用之隔熱原理亦多元， 相對外遮陽施作成本較為低廉，且大多由室內施工較為便利迅速， 對既有建築物之隔熱改善可達立竿見影之效果，本所為鼓勵國內 玻璃貼膜製造廠商從事節能建材之開發與應用，提升我國玻璃建材之省能效益，達到節約能源之目的，已參酌新加坡及推動高性 能節能玻璃綠建材經驗於綠建材解說與評估手冊(2020年版)新增 「建築門窗用玻璃貼膜材料」評定項目，並制定遮蔽係數、可視 光透射率以及可視光反射率等三項評定基準，以符合建築空調節 能、建築照明節能與光害影響防制等需求，公告自109年7月1日施 行受理業界申請，受理範圍包括建築物外殼門窗與出入口設置之 單層或複層透明玻璃(但不包括有機玻璃)，以帶動相關產業發展。 然目前坊間玻璃貼膜材料的種類眾多，並部分宣稱具有高隔 熱、高透光、低反射及有效阻隔紫外線功效，但究竟其隔熱、透 光及反射性能如何？國內尚未有完整之調查研究可供參考，此外， 玻璃貼膜應用亦會受到諸多因子影響，如氣候、方位、經緯度、 建物中其他材料之表現等等，因此，早期研究常常採用大尺度或 實尺度實驗加以驗證，施作於既有或實驗用建築物上，實際量測 其節能表現，惟受限建築物方位固定及實驗場域條件，往往難以 同時得到整合數據資料供進一步研析。 成功大學能源科技與策略研究中心去(108)年4月與本所簽訂 合作協議，並於同年11月在沙崙智慧綠能科學城完成「亞熱帶氣 候之智慧型節能建築測試驗證平台」建築量體之建置，刻正進行 相關感測與診斷設備採購工作，未來可進行各面向之建築節能、 環境控制與智慧化系統整合測試工作，在雙方互惠互利原則下， 開放本所本(109)年可申請試用該項設備進行實驗，因此，本研究 擬在前期玻璃貼膜材料性能試驗成果基礎下，結合能策中心研 究能量，探討市售一般建築門窗用玻璃貼膜之可視光透射率、可 視光反射率、日光透射率、日光反射率、紫外光穿透率、日光輻 射熱取得係數、遮蔽係數及熱傳透率等參數，並與綠建材解說與 評估手冊(2020年版)新增高性能節能綠建材「建築門窗用玻璃貼膜」 評定基準進行比對分析。 另針對調查結果，預計採用前瞻綠能基礎建設在沙崙綠能科 學城所建置的第一座亞熱帶節能建築測試驗證平台作為研究的載
體，探討有(無)達到上開高性能節能綠建材基準之玻璃貼膜材料之 空調耗能、熱舒適性及光環境等因子，俾供政府在推行制訂節能 減碳及優質室內環境相關政策之依據，及玻璃貼膜材料之節能設 計參考。 本研究採用之方法主要包括以下項目： （一）資料收集法： 蒐集建築玻璃及貼膜應用規範、技術文獻以及性能 對室內光、熱環境和節能效果影響的研究與進展，並透 過國外量測標準之解析，作為研制(修)相關 CNS 標準草 案方向之建議。 （二）實測試驗法 透過前期玻璃貼膜材料試驗調查成果，完成性能 數據整合與分析，並採用「亞熱帶節能建築測試驗證平 台」進行不同建築方位的室內光、熱環境和空調能耗測 量的全尺度實測實驗，以解析隔熱膜的熱力與光學性質 對其影響，及估算個案投入成本及省電效益。 （三）歸納分析法： 綜合資料蒐集、實測試驗及前期研究成果進行比較 分析，俾整理提出相關建議，以供後續應用參考。
第二節 研究內容
表 1-2.1 研究內容與進度說明 月 工作項目 第 一 月 第 二 月 第 三 月 第 四 月 第 五 月 第 六 月 第 七 月 第 八 月 第 九 月 第 十 月 備註 相關文獻資料蒐集與 整理 國內外量測規範與基 準準彙析 市售建築玻璃貼膜應 用調查 玻 璃 貼 膜 性 能 試 驗 結果彙析 期中簡報 全尺度實驗室調整與 歸零試驗 不同建築方位之空調 耗電量實測與分析 不同建築方位之室內 熱環境與舒適度實測 期末簡報 綜合分析比較，提出 隔熱膜相關應用建議 期末報告修正並完成 成果報告 預定進度 (累積數) 10 % 20 % 30 % 40 % 50 % 60 % 70 % 80 % 90 % 100 % 說明：研究進度以粗線表示其起訖日期。第三節 研究流程與步驟
建立玻璃貼膜相關 性能資料庫 與高性能節能綠建材 基準進行比較 不同建築方位之室內 熱舒適度實測 相關文獻與標準之收集 界定研究範圍及條件 全尺度實驗室調整 與歸零試驗 各種玻璃貼膜性能 試驗結果彙析 不同建築方位之空調 耗電量實測 提出隔熱膜相關應用 量化之效益數據 結論與建議 研究緣起與目的 期末報告 玻璃種類及貼膜 應用調查 進行歸納分析 圖 1-3.1 研究流程與步驟第二章 資料蒐集與文獻分析
第一節 建築玻璃種類及貼膜應用
建築使用之玻璃依我國國家標準分類分為連續製程之平板玻璃 （如浮式玻璃。磨光平板玻璃、壓花玻璃、金屬網(或線)入板玻璃及 吸熱玻璃等）、加工玻璃（如膠合玻璃、日射熱反射玻璃、建築用低 輻射鍍膜玻璃、強化玻璃及熱處理增強玻璃等）及複層玻璃等。 而依對光熱調節方式可概分為靜態與動態兩種控制，所謂靜態控 制，就是在常見玻璃基材表面黏貼、塗覆或鍍上一層具有波長選擇性 光學薄膜，對光和熱進行靜態控制(包括吸收、穿透與反射)，另一種 可作動態性控制，俗稱調光玻璃，目前尚無對應之 CNS 標準，主要 係利用透過通電、溫度變化或相變化等方式控制光的穿透率，可因應 季節變化或需求調控，達到省能與舒適性目的。 另「高性能節能玻璃綠建材」依玻璃構造受理項目分為單層玻璃、 膠合玻璃、複層玻璃、低輻射（Low-Emissivity）玻璃等，分述如下： 表 2-1.1 高性能節能綠建材評定基準表:節能玻璃 （資料來源:綠建材解說與評估手冊 2020 年版） 受理項目 評估基準 試驗法 備註 1. 單層玻璃 2. LOW-E 玻璃 3. 膠合玻璃 4. 複層玻璃 遮蔽係數(Sc 值)≦0.35 CNS12381 ISO 9050 可視光反射率≦0.25 可視光透射率≧0.50 【文件審查】申請廠商須檢附相關施工流程、圖說、文件說明，確保日後施做時， 工法亦能符合高性能節能建材設計及要求。 【試驗方法】1. CNS 12381：平板玻璃透射率、反射率、放射率及日光輻射熱取 得率係數試驗法。2. ISO 9050: Glass in building — Determination of light transmittance, solar direct transmittance, total solar energy transmittance, ultraviolet transmittance and related glazing factors.
3.上述評定項目如採其他規範進行評定，請出具相關試驗報告書提 由綠建材標章分類評定小組審查。
一、單層玻璃： 浮式玻璃。磨光平板玻璃、壓花玻璃、金屬網(或線)入板 玻璃、吸熱玻璃、強化玻璃及熱處理增強玻璃等建築物玻璃可 申請本項高性能節能綠建材，在節能設計及應用常見在上開玻 璃黏貼上一層隔熱膜、或塗覆節能塗料或鍍膜，來對光和熱進 行控制(包括吸收、穿透與反射)；上開隔熱膜通常以聚氯乙烯或 聚乙烯作為基材，在基材上利用濺鍍(Sputterlng)、化學蒸鍍 (CVD)、物理蒸鍍(PVD)或磁控濺射等方式，鍍上不同高反射金 屬或金屬氧化物塗層，反射紅外、遠紅外輻射，進行太陽輻射 不同波長能量篩選，以有效阻擋熱量的傳遞，因此，故目前在 節能方面之發展方向，主要重點在於波長選擇性光學薄膜(塗料) 的研發，俾使太陽輻射穿過貼附薄膜(塗料)的玻璃時，盡量讓大 部分的輻射能量會被反射或吸收，並僅允許可見光部分通過， 以達到建築空調節能及照明節能的效果。 但在應用上需留意，相關研究指出隔熱膜(塗料或鍍膜)雖有 上開阻擋太陽輻射之效果，但同時表面溫度會因吸收太陽輻射 熱能而升高，因此，靠近玻璃外周區的人員對於室內熱舒適之 不滿意度可能會提高，且金屬膜易造成室內反光，有時亦會讓 人覺得刺眼不舒服，玻璃貼膜如圖2-1.1所示。 此外，目前在隔熱膜技術研發及應用日新月異，包括相關 研究已開發導光膜，可將大部分紅外線吸收於隔熱膜中，同時 將通過之可見光透過導光膜上微結構之設計產生偏折向上，以 降低直射進入室內，並提供作為間接照明，另亦有廠商研發出 調光玻璃，其構造由玻璃黏貼調光薄膜組成，主要透過調光薄 膜通電與斷電等控制方式，產生透明或不透明變化，來控制光 的穿透率，當光線很強時，調光玻璃設定呈現不透明狀態；隨 著光線的逐漸減弱，調光玻璃透過溫度感測，可自動控制呈現

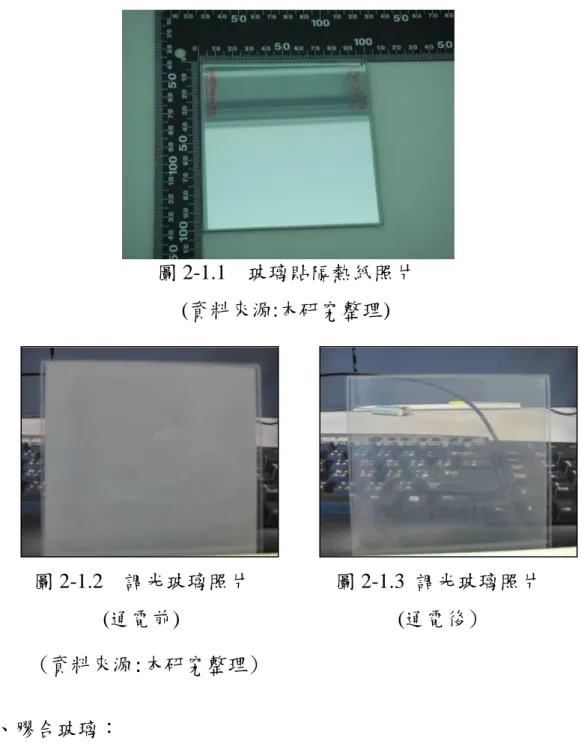

圖 2-1.1 玻璃貼隔熱紙照片 (資料來源:本研究整理) 圖 2-1.2 調光玻璃照片 (通電前) 圖 2-1.3 調光玻璃照片 (通電後) (資料來源:本研究整理) 半透明狀態；當光線很弱時，則可依計畫調整呈現透明狀態， 可應用於建築外牆帷幕、電子窗簾、轎車天窗上、玻璃展示窗、 室內隔間、透明投影幕應用...等(如圖2-1.2～2-1.3所示) ，另綠 建材解說與評估手冊(2020年版)已新增高性能節能綠建材「建築 門窗用玻璃貼膜」項目，後續玻璃貼膜應用產品建議申請本項。 二、膠合玻璃： 在CNS 1183 R2042：膠合玻璃標準中定義膠合玻璃係指2
圖 2-1.4 膠合玻璃剖面示意圖及照片 (資料來源:本研究整理) 片以上玻璃，中間以中間膜接著而成，既使受外力而破裂時， 大部分玻璃破片不致飛散，可供建築、鐵道車輛、公路車輛及 船舶等窗門使用。 因為有中間膜之故，所以較不易受衝擊力被貫穿，CNS 1183 依耐衝擊性及耐貫穿性分為I、II-1、II-2、III等4類膠合玻璃， 目前市售膠合玻璃之顏色與中間膜種類相當繁多，其光學與熱 學性質亦與中間膜性質及玻璃顏色息息相關，在各國膠合玻璃 光學與熱學量測技術部分，都將膠合玻璃視為單層玻璃進行量 測計算。 中間膜 室外側玻璃 室內側玻璃
三、複層玻璃： 在CNS 2541 R2052：複層玻璃標準中定義複層玻璃係指將2 片或多片平板玻璃、加工玻璃或表面具有光學薄膜之玻璃以一 定間隔平行排列，中間空隙層含常壓乾燥氣體或真空，周邊予 以密封。CNS 1183依隔熱性及日光輻射熱遮斷性分為U1、U2、 U3-1、U3-2、E4及E5等5型複層玻璃(如表2-1.2所示)，依密封之 加速耐久性分為I、II、III等3類複層玻璃，判定重點在於經過上 開類型之加速耐久性試驗後，試驗前後之輻射率差不得超過 0.02。 表2-1.2 複層玻璃依隔熱性及日光輻射熱遮斷性分類 型別 代號 總熱阻 K．m2/W 日光輻射熱遮 斷值(1-η) 複層玻璃 1型 U1 最小值0.25 - 2型 U2 最小值0.31 3型 U3-1 最小值0.37 U3-2 最小值0.43 日光輻射熱遮 斷型複層玻璃 4型 E4 最小值0.25 最小值0.35 5型 E5 最小值0.50 註: 1.總熱阻指熱垂直注入之值。 2.η為日光輻射熱取得率係數。 (資料來源:本研究整理) 其中，日光輻射熱遮斷型複層玻璃在節能設計重點，就是 在玻璃表面鍍上了特殊的金屬化合物薄膜或黏貼PET隔熱膜， 用金屬或其他材料焊接封閉其四邊，在中間空隙注入純淨之乾 燥空氣或惰性氣體製造而成，主要功能可以讓可見光通過，同
圖 2-1.5 複層玻璃(膜懸掛中間)剖面圖 (資料來源:光體玻璃有限公司) 時反射紅外、遠紅外輻射，阻擋熱量的傳遞，進而降低太陽輻 射熱，減輕空調負荷，達到降低能源的目標。 一般來說，第5型之日光輻射熱遮斷型複層玻璃日光輻射熱 取得率係數可達普通清玻璃的二分之一以下，同時為了保護塗 層，通常中間空隙層含填充常壓乾燥空氣或惰性氣體，避免塗 層或隔熱膜在擦拭時被刮除。現在亦有部分產品將隔熱膜懸掛 在複層玻璃中間，而形成三層玻璃光學構造(如圖2-1.5～2-1.6 所示)。 本研究調查亦發現部分節能玻璃產品以銀等重金屬為塗膜 的低輻射塗料，玻璃輻射率可從0.83降低到0.04～0.12，大大地 降低了玻璃表面輻射率，並提高了玻璃的光譜選擇性，然而以 銀為塗膜的低輻射塗料在耐久性方面較差，為了保證玻璃在一 定範圍的可見光有較高的穿透率，同時防止銀塗層免於腐蝕， 廠商通常在塗層中引入具有高折射性能的材料（如SnO2，ZnO， Si3N4，TiO2等）作為防反射和保護層，目前主要用於大樓建築 外牆玻璃，亦有一般透天住宅窗戶採用。
圖 2-1.6 複層玻璃(膜黏貼玻璃表面)剖面圖及照片 (資料來源:本研究整理) 四、LOW-E 玻璃： 建築用低輻射鍍膜玻璃、日射熱反射玻璃可申請本項高性 能節能綠建材，在CNS 15833 R2211：標準中定義低輻射鍍膜玻 璃係指輻射率小於0.2之鍍膜玻璃，或稱LOW-E玻璃，作為鍍膜 玻璃之基板可採用浮式玻璃、強化玻璃、熱處理增強玻璃或膠 合玻璃(如圖2-1.7所示)，鍍膜係在上開玻璃基板沉積一層或多 層無機固態薄膜，以改善可視光(日光)常溫熱輻射波長域的透射 率(反射率、輻射率)等特性，CNS 15833規定低輻射鍍膜玻璃的 室外側玻璃 室內側玻璃 LOW-E Coating 或黏貼隔熱膜 填充常壓乾燥氣體或真空

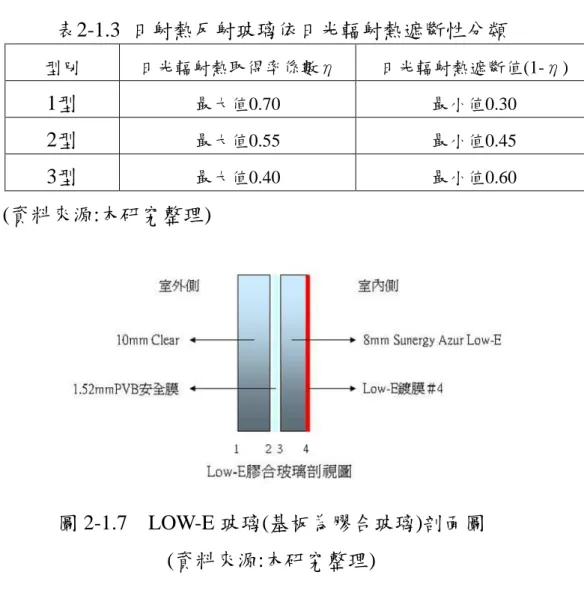

圖 2-1.7 LOW-E 玻璃(基板為膠合玻璃)剖面圖 (資料來源:本研究整理) 品質要求事項及試驗法，包括其曝露要求、模擬太陽輻射曝曬 之試驗法、曝露試片最終評定等。 另在CNS 13032 R2197：標準中定義日射熱反射玻璃係指以 遮斷日光輻射熱為主要目的，在玻璃表面施作具有熱反射性薄 膜之玻璃，但不含把反射性之合成樹脂接著於玻璃上者，作為 日射熱反射玻璃所用之基板可採用浮式玻璃、磨光平板玻璃、 浮式強化玻璃、吸熱浮式玻璃、吸熱磨光平板玻璃、熱處理增 強玻璃等。CNS 13032依日光輻射熱遮斷性分為1型、2型、3型 等3種日射熱反射玻璃(如表2-1.3所示)，依耐久性分為AI、B等2 類日射熱反射玻璃，判定重點在於經過上開類型之加速耐久性 試驗後，試驗前後之可視光透射率差值之絕對值不得超過4％。 表2-1.3 日射熱反射玻璃依日光輻射熱遮斷性分類 型別 日光輻射熱取得率係數η 日光輻射熱遮斷值(1-η) 1型 最大值0.70 最小值0.30 2型 最大值0.55 最小值0.45 3型 最大值0.40 最小值0.60 (資料來源:本研究整理)
圖 2-1.8 日射熱反射玻璃(基板為浮式玻璃)剖面圖 (資料來源:本研究整理) 五、高性能節能綠建材評定基準： (一)可視光透射率： 可視光透射率為太陽光之可見光部分照射至玻璃建材後 直接穿透進入室內之比例，可視光透射率愈高代表太陽光轉為 有效室內照明之效益愈大。節能玻璃之評定基準為可見光穿透 率≧0.50，建築門窗用玻璃貼膜材料之評定基準為可見光穿透 率>0.60。 (二)可視光反射率： 可視光反射率為太陽光之可見光部分照射至玻璃建材後 反射之比例。可視光反射率越高代表玻璃建材造成環境光害之 程度愈大。節能玻璃之評定基準為可見光反射率≦0.25，建築 門窗用玻璃貼膜材料之評定基準為可見光反射率<0.20。 (三)遮蔽係數: 遮蔽係數Sc值(shading coefficient)代表玻璃建材對建築外 殼耗能之影響程度，遮蔽係數被定義為玻璃試件之日光輻射熱 取得率係數(η)與3mm透明玻璃日光輻射熱取得率係數ηs之比 值，遮蔽係數越低代表玻璃建材阻擋外界熱能進入建築物之能 量越多。節能玻璃之遮蔽係數評定基準為Sc值≦0.35，建築門

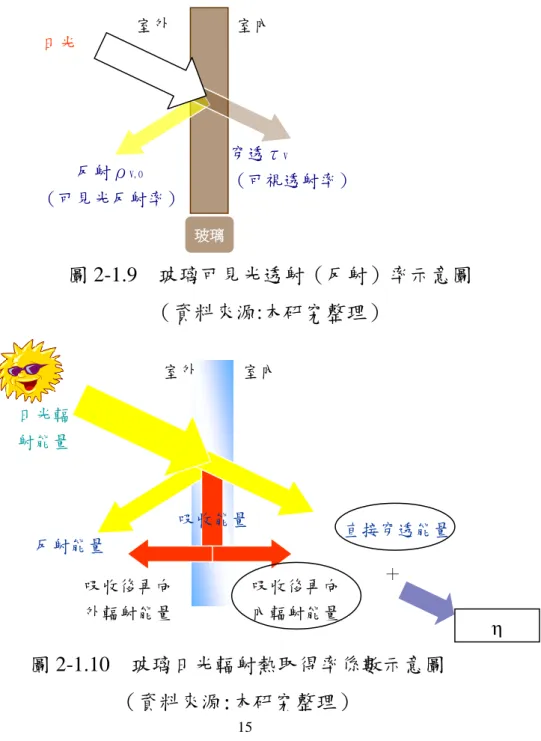

圖 2-1.9 玻璃可見光透射（反射）率示意圖 （資料來源:本研究整理） 圖 2-1.10 玻璃日光輻射熱取得率係數示意圖 （資料來源:本研究整理） 窗用玻璃貼膜材料評定基準為Sc值<0.57。計算如下式所示： Sc=η/ηs Sc:遮蔽係數 η:日光輻射熱取得率係數 ηs: 3mm透明玻璃之日光輻射熱取得率係數 註:2015年版綠建材解說與評估手冊ηs以0.87為基準 2020年版綠建材解說與評估手冊調整以0.88為基準 日光輻 射能量 室外 室內 反射能量 吸收後再向 外輻射能量 吸收後再向 內輻射能量 直接穿透能量 吸收能量 ＋ η 日光 室外 室內 反射ρV,O （可見光反射率） 穿透τV （可視透射率） 玻璃
第二節 國內外相關規範發展概況
一、我國有關門窗、玻璃國家標準發展概況 隨著工業化及社會發展，對門窗產業技術提升之需求，我國 早在民國 60 年起就陸續針對門窗發布 CNS 3092「鋁合金製窗」、 CNS 7477「鋁合金製門」、CNS 12430「鋼製窗」、CNS「鋼製 門」及 CNS 6400「聚氯乙烯塑膠窗」等 5 個 標準，這些標準 主要涉及範圍係提供門窗產業技術發展所需構造、型式、材料、 附屬配件、加工製造及性能分類等技術，以 CNS 3092「鋁合金 製窗」為例，依性能分為普通窗、隔音窗及隔熱窗等 3 類，其中 在隔熱性以熱阻值為指標分為 0.25 K．m2 /W 以上、0.29 K． m2/W 以上、0.33 K．m2/W 以上、0.40 K．m2/W 以上等 4 級， 搭配檢驗標準分別為 CNS 15813-1「門窗熱性能－熱傳透性熱箱 測定法－第 1 部：完整門窗」、CNS 15813-2「門窗熱性能－熱 傳透性熱箱測定法－第 2 部：屋頂窗及其他突出窗」。 另在玻璃國家標準發展部分，於 48 年公佈 CNS 1183「膠合 玻璃」，於 50～60 年間陸續公佈 CNS 2217「強化玻璃」、CNS 2441「壓花玻璃」、CNS 2442「浮式玻璃及磨光平板玻璃」、 CNS 2541「複層玻璃」、CNS3288「金屬網(或線)入板玻璃」、 CNS 4341「吸熱玻璃」等 6 項有關玻璃標準，於 80 年間～迄今 公佈 CNS 13032「日射熱反射玻璃」、CNS 13447「熱處理增強 玻璃」、CNS 15833「建築用低輻射鍍膜玻璃」，這些標準主要 涉及範圍係提供玻璃產業技術發展所需材料、品質、型式、形狀、 尺度、試驗及性能分類等技術，其中在可視光透射率、可視光反 射率、日光輻射熱取得率係數、輻射率、日光輻射熱遮斷值等主 要參考檢驗標準為 CNS 12381「平板玻璃透射率、反射率、放射 率及日光輻射熱取得係數試驗法」，而隔熱性之總熱阻值，則建議參照 ISO 10292「Glass in building — Calculation of steady-state U values (thermal transmittance) of multiple glazing」進行量測，本 研究以”門窗”或”玻璃”為關鍵字查詢近年來我國建築相關國 家標準共 26 份整理如表 2-2.1 所示。 表 2-2.1 我國近年來有關門窗或玻璃公佈之國家標準 標準總號 類號 名稱 最新日期 CNS3288 R2063 金屬網(或線)入板玻璃 Wired glass 107/05/30 CNS13447 R2200 熱處理增強玻璃 Heat-strengthened glass 106/01/26 CNS2217 R2044 強化玻璃 Tempered glass 105/12/19 CNS2541 R2052 複層玻璃 Multiple glass 105/12/19 CNS4341 R2094 吸熱玻璃
Heat absorbing glass 105/12/19 CNS13032 R2197 日射熱反射玻璃
Solar reflective glass 105/12/19 CNS2441 R2050 壓花玻璃
Patterned glass 104/12/16 CNS2442 R2051 浮式玻璃及磨光平板玻璃
Float glass and polished plate glass 104/12/16
CNS15857-1 A3447-1
門、窗及百葉窗之熱性能－熱傳透性之 計算－第 1 部：一般
Thermal performance of windows, doors and shutters − Calculation of thermal transmittance − Part 1: General
104/12/16
CNS15857-2 A3447-2
門、窗及百葉窗之熱性能－熱傳透性之 計算－第 2 部：框之數值法
Thermal performance of windows, doors and shutters − Calculation of thermal transmittance − Part 2: Numerical method for frames
104/12/16
標準總號 類號 名稱 最新日期 Low-emissivity coated glass in building
CNS15813-1 A3443-1
門窗熱性能－熱傳透性熱箱測定法－ 第 1 部：完整門窗
Thermal performance of windows and doors – Determination of thermal transmittance by the hot-box method – Part 1: Complete windows and doors
104/09/09
CNS15813-2 A3443-2
門窗熱性能－熱傳透性熱箱測定法－ 第 2 部：屋頂窗及其他突出窗 Thermal performance of windows and doors – Determination of thermal transmittance by hot-box method – Part 2: Roof windows and other projecting windows
104/09/09
CNS12381 R3161
平板玻璃透射率、反射率、放射率及日 光輻射熱取得係數試驗法
Testing method on transmittance, reflectance and emissivity of flat glass and evaluation of solar heat gain coefficient
100/08/10
CNS1183 R2042 膠合玻璃
Laminated glass 100/03/25 CNS15093 R2208 建築用玻璃磚
Glass blocks and pavers for construction 96/06/26 CNS11524 A3233
門窗性能試驗法通則
Method of test for windows and doors-general rule 95/07/10 CNS6400 A2081 聚氯乙烯塑膠窗 P.V.C. windows 95/07/10 CNS7477 A2105 鋁合金製窗 Aluminium windows 94/07/12 CNS3092 A2044 鋁合金製門 Aluminium doors 94/07/12 CNS11527 A3236 門窗氣密性試驗法
標準總號 類號 名稱 最新日期 windows and doorsets
CNS11528 A3237
門窗水密性試驗法
Method of test for watertightness of windows and doorsets under dynamic pressure
93/01/09
CNS11525 A3234
門窗防露性能試驗法
Method of test for dew condensation of windows and doors
92/06/10
CNS11526 A3235
門窗抗風壓性試驗法
Method of test for wind resistance of windows and doors
92/06/10 CNS12430 A2230 鋼製窗 Steel Windows 86/05/27 CNS12430 A2230 鋼製窗 Steel Windows 77/10/15 （資料來源：本研究整理） 由表 2-2.1 可知國家標準關於”門窗”材質的標準目前僅有 CNS 3092「鋁合金製窗」、CNS 7477「鋁合金製門」、CNS 12430 「鋼製窗」、CNS「鋼製門」及 CNS 6400「聚氯乙烯塑膠窗」 等 5 個 標準，僅能針對鋁製、鋼製、聚氯乙烯製等 3 種材質的 門窗進行性能規範，惟框料發展日新月異，其餘材質之門窗目前 尚無國家標準可供遵循，如何整合?或研議相關適用標準，建議 可納入國家標準發展參考。另經分析上開”門窗” 標準，在隔熱 性部分係以熱阻值為指標，惟臺灣地處亞熱帶氣候，日光輻射熱 遮斷對節能效果亦相當重要，目前美國 NFRC 100 與 NFRC 200 規範已將門窗產品的之熱傳透率 U 值(熱阻值之倒數)與日光輻 射熱取得率係數η 值納入測試範疇，建議可參酌調適轉化為 CNS 標準或納入綠建材標章新增項目參考。 另由表 2-2.1 可知國家標準關於”玻璃”的標準已發布 CNS 1183「膠合玻璃」等 9 種不同玻璃種類標準，可供不同材質、
型式尺度之玻璃性能試驗應用，而其中在可視光透射率、可視光 反射率、日光輻射熱取得率係數、輻射率、日光輻射熱遮斷值等 量測主要引用 CNS 12381 標準，該項國家標準係於 100 年調合 JIS R3106「板ガラス類の透過率・反射率・放射率・日射熱取 得率の試験方法」發布，惟在隔熱性之總熱阻值量測部分尚未調 合 JIS R3107「板ガラス類の熱抵抗及び建築における熱貫流率 の算定方法」或 ISO 10292 轉化為 CNS 標準。 二、台灣奈米技術產業發展協會(TANIDA)奈米標章 奈米標章為經濟部工業局在 2003 年所創立，為全球首創之 奈米產品驗證制度，目的在於保護消費者權益，鼓勵優良廠商永 續經營，提升我國奈米技術產業化國際競爭力。奈米標章的建立 與推動，為「奈米國家型科技計畫」的一環，肩負將技術移轉至 產業化發展的重任。在國家型計畫 12 年的執行之中，已獲致良 好的成果，在 2013 年時，國內五大傳統產業奈米產品產值已經 超過新台幣 100 億元，已階段性完成推動產業化的任務，政府對 於各類標章的執行原則，將規劃為強制性標章由政府辦理，而非 強制性標章則逐漸轉由民間具公信力之單位辦理。奈米標章已逐 漸茁壯成熟，由輔助政策執行的角色，轉向確立產業標準、整合 產業鏈與共同開新產品，以致創新經濟格局的功能。為接軌國際， 並且營造可永續發展的奈米產品驗證制度，工業局在奈米技術產 業應用推廣計畫啟動精進轉型工作，將奈米標章驗證制度移轉至 台灣奈米技術產業發展協會(TANIDA)接續辦理。 奈米標章為產品、功能、安全、品質等一系列的產品驗證制 度，通過奈米標章驗證的產品，均能有下列三大項的保證： 1.奈米性：
圖 2-2.1 奈米標章 logo （資料來源:台灣奈米技術產業發展協會網站） 奈米產品係表示產品所使用的原材料或產品本身確係奈米等 級（至少有一維其尺度小於 100 奈米），且確有增加或改善原 有之功能者。 2.奈米功能： 以國際標準檢測，確認奈米產品能發揮其訴求的成效，如抗菌、 抗污、防蝕、脫臭、耐磨、空氣淨化等，必須明顯優於無使用 奈米原料者。 3.其他特性： 測試奈米產品在使用時應注意與必須符合的條件，例如抗菌產 品對於人體的安全性、皮膚的刺激性，或是產品的耐久程度， 例如必須通過耐候、耐刮、耐刷洗等測試，確保產品在正常使 用下具備所強調的功能性。 目前產品種類分別衛浴設備、塗料、紡織品、建材及其他等 5 類，受理申請項目包括 TN-001「奈米光觸媒脫臭塗料」等 52 項產品，其中 TN-034「奈米金屬氧化物透明隔熱膜」驗證與本 研究探討建築門窗用玻璃貼膜相關，適用於含奈米級金屬氧化物 原材料利用刮塗或塗抹等方式製成之透明薄膜，藉由材料或結構 之奈米特徵（平均尺寸小於 100 nm）， 以維持透明性並達到日 光紅外線阻隔功能之薄膜，評定基準如表 2-2.2 所示。
表2-2.2奈米金屬氧化物透明隔熱膜判定基準 項目 特性 要求水準 備註 奈米尺寸 隔熱膜中所使用 之奈米級原料之 粒徑及成分。 奈米金屬氧化物 成分須確認，其 平均粒徑任一維 在100 nm以下。 1. 廠 商 須 提 供 測 試 報 告 或 證 明。 2. 依 照 一 般 認 定，QUV試驗 200 小 時 約 估 算為1年，QUV 試 驗 500 小 時 約 估 算 為 2.5 年。 奈米功能 隔熱膜隔絕日光 紅外線的能力與 特性。 可 視 光 透 射 率 50 %以上、日 光 紅 外 線 阻 隔 率 75 %以上及可視 光反射率25 %以 下。 其他要求 耐久性 加速耐候試驗測 試隔熱膜能維持 原 功 能 性 之 年 限。(QUV 試驗) QUV 試 驗 500 小 時 ， 加 速 試 驗 後，其透光率與 紅外線阻隔率變 動需小於原產品 功能之10 %。 註： 1.日光紅外線：日光紅外線光束係為參考 ISO 9050 規範中之日光光束（波 長範圍在 300 nm～2500 nm），扣除近紫外線（波長範圍在 300 nm~380 nm）與可視光線（波長範圍在380 nm～780 nm）後，得到之780 nm～2500 nm 波長範圍稱之為日光紅外線。 2.日光紅外線阻隔率：指100 %減日光紅外線（波長為 780 nm～2500 nm）穿 透率所得值，日光紅外線穿透率為照射至隔熱膜之入射日光輻射光束中， 透過隔熱膜之 近紅外線光束，與入射近紅外線光束的比值。 （資料來源:整理自【台灣奈米技術產業發展協會網站】）
三、環保署光污染管理指引 目前我國光污染陳情案件類型，主要分為廣告類（包括 LED 類及非 LED 類）、非廣告類及反射類等 3 大類，上述光源各自 有其主管機關。光污染陳情案件以都市型態較易發生，為有效管 理因光源過亮造成民眾不舒適情形，環保署特於於民國 109 年 3 月 19 日環署空字第 1090020607 號函發布「光污染管理指引」， 提供各光源主管機關納入主管法規，以期由光污染源頭加強管制， 並提供地方政府納入地方自治條例進行管理，以有效防制光污染 對環境之影響。 國 際 間 目 前 僅 有 「 國 際 照 明 委 員 會 」 （ Commission Internationale de l´Eclairage,CIE）訂定「來自室外照明設備侵擾 光的影響限制指引」（CIE 150-2017），並分別以「亮度」及「垂 直照度」訂定管理指標。國際上多數國家皆參考「國際照明委員 會」指引訂定各國的光污染法規、指引或規範。本「光污染管理 指引」亦參採國際照明委員會及環保署歷年研究成果作為訂定依 據，主要內容摘錄如下：。 （一）最大亮度光曝露建議值 1.對於人工光源造成之眩光不舒適，於商業區晚上6時至11 時，最大亮度光曝露建議值為1,000cd/m2。 2.對於人工光源造成之眩光不舒適，除上述區域及時段外， 最大亮度光曝露建議值為650cd/m2。 （二）最大垂直照度光曝露建議值 針對人工光源的受體室內環境所造成之光侵擾不舒適，其 最大垂直照度光曝露建議值為 25 勒克斯（lx）。 （三）反射光 反射光之來源，一般來自玻璃、金屬、太陽能板、其他等 4 大類反射物。反射光污染之改善與防護，應著重於源頭
管理及現有案件改善以降低反射光之影響。改善與防護之 方式如下： 1.事前源頭管理 在設立前主管機關得要求業者儘量使用霧面材質的材料， 並提出反射光影響評估報告，以降低其負面影響，進而避 免反射光污染之產生。反射光影響評估報告之內容，至少 應包括反射光之分布範圍，反射百分比，並且避免反射光 進入駕駛者視線之範圍，及進入民眾居住生活範圍。建議 大型建物及大型定著物之表面使用霧面材質，可降低反射 光之影響。 2.現有案件之管理 建議於源頭端改為霧面材質或加貼多孔宣傳廣告貼紙或塗 布吸光塗料或加裝黑色紗網，或於傳播路徑加裝遮蔽物(例 如布幕、圍籬)，或於陳情端加裝遮蔽物(例如窗簾)來降低 反射光之影響。 （四）亮度量測方法： 使用亮度計進行量測，透過亮度計之觀景窗來瞄準面型人 工光源中之目標點，此量測方式可以得到視場角內面型人 工光源的平均亮度，取量測 2 分鐘內之最大值。亮度計需 符合 DIN 5032-7:2017-02 B 級之規定（校正不確定度≦4%）， 量測程序如下： 1. 量測人員及現場量測區域應有維護安全之基本設備（如安 全帽、反光背心（衣）、必要時進行道路封閉或設置警戒 線等）。 2. 量測時間內量測地點須無雨。 3. 使用前應確認亮度計仍在校正有效期間內（亮度計建議校 正週期為1年）。
圖 2-2.2 亮度量測示意圖 （資料來源: 整理自【光污染管理指引】） 4. 亮度計與待測光源之最近距離需1公尺以上，最遠距離則 以亮度計之量測區域不得超出待測光源發光區域來規範， 此外，亮度計與待測光源間不能有遮蔽物。 5. 亮度計之聚光透鏡其高度需距離地面1公尺~1.5公尺，可以 仰角或是俯角直接對準待測光源。 6. 亮度計架設於專用三腳架上，並確認亮度計穩固不會有傾 斜（倒）之虞。透過亮度計之觀景窗來瞄準與對焦待測目 標點後，固定亮度計與光源夾角至最適合位置。同時可架 設測距儀與方位角儀，以利監測記錄相關量測幾何。 7. 由量測人員選擇待測光源之目標點，若無法選定目標點位 置，則以待測光源中心點為主（單點式亮度計之量測區域 不得超出待測物發光區域）並取其2分鐘內之最大亮度值， 並可視實際需要增加待測點數。 四、建築技術規則相關規定 一棟建築物的夀命可達 50 年以上，尤其在夏日建築物的空 調用電比例約占總尖峰用電的三分之一左右，若能減少建築物日 常能源的消耗，得到的節能效益是很顯著的。有鑒於此，為了促 進能源有效利用，在不妨礙居住環境之安全、健康和舒適條件下，
（資料來源:整理自【建築技術規則】） （資料來源:整理自【建築技術規則】） 建築技術規則在施工篇明確規定我國各類建築物的節約能源設 計之基準，相關規定如下： 第三百零八條 建築物建築外殼節約能源之設計，應依據下表氣候分區辦理： 表 2-2.3 建築技術規則氣候分區 第三百零八條之一 (新版預計自110年1月1日施行) 建築物受建築節約能源管制者，其受管制部分之屋頂平均熱傳 透率應低於零點八瓦∕（平方公尺．度），且當設有水平仰角小 於八十度之透光天窗之水平投影面積 HWa 大於一點零平方 公尺時，其透光天窗日射透過率 HWs 應低於下表之基準值 HWsc： 表 2-2.4 建築技術規則透光天窗日射透過率基準 水平投影面積 HWa 條件 透光天窗日射透過率基準值 HWsc HWa<30m2 HWsc＝0.35 HWa≧30m2且 HWa<230m2 HWsc＝0.35－0.001×（HWa－30.0） HWa≧230m2 HWsc＝0.15 計算單位 HWa：m2；HWsc：無單位 有下列情形之一者，免受前項規定限制： (一)屋頂下方為樓梯間、倉庫、儲藏室或機械室。 (二)除月臺、觀眾席、運動設施及表演臺外之建築物外牆透空二分之 一以上之空間。 氣候分區 行政區域 北部氣候區 臺北市、新北市、宜蘭縣、基隆市、桃園縣、新竹縣、 新竹市、苗栗縣、福建省連江縣、金門縣 中部氣候區 臺中市、彰化縣、南投縣、雲林縣、花蓮縣 南部氣候區 嘉義縣、嘉義市、臺南市、澎湖縣、高雄市、屏東縣、 臺東縣
（資料來源:整理自【建築技術規則】） （資料來源:整理自【建築技術規則】） 建築物外牆、窗戶與屋頂所設之玻璃對戶外之可見光反射率不得大 於零點二。 第三百零八條之二 (新版預計自110年1月1日施行) 受建築節約能源管制建築物，位於海拔高度八百公尺以上者， 其外牆平均熱傳透率、立面開窗部位（含玻璃與窗框）之窗 平均熱傳透率應低於下表所示之基準值： 表 2-2.5 建築技術規則窗平均熱傳透率基準 海拔 外牆平均熱傳 透率基準值 （W/(m2‧K)） 立面開窗率 WR WR＞0.4 0.4≧WR＞ 0.3 0.3≧WR＞ 0.2 0.2≧WR 窗平均熱傳透率基準值 （W/(m2‧K)） 海拔 800~1800m 2.5 3.5 4.0 5.0 5.5 海拔高於 (含)1800m 1.5 2.0 2.5 3.0 3.5 受建築節約能源管制建築物，其外牆平均熱傳透率、外窗部位（含玻 璃與窗框）之窗平均熱傳透率及窗平均遮陽係數應低於下表所示之基準 值；住宿類建築物每一居室之可開啟窗面積應大於開窗面積之百分之十 五。但符合前項、本編第三百零九條至第三百十二條規定者，不在此限： 表 2-2.6 外牆及立面開窗部位（含玻璃與窗框）之節能基準值 類 別 外牆平均熱傳 透率基準值 （W/（m2.K）） 立面開窗 率＞0.5 0.5≧立面 開窗率＞ 0.4 0.4≧立面 開窗率＞ 0.3 0.3≧立面 開窗率＞ 0.2 0.2≧立面 開窗率＞ 0.1 0.1≧立面 開窗率 U SC U SC U SC U SC U SC U SC 住宿 類建築 2.75 2.7 0.10 3.0 0.15 3.5 0.25 4.7 0.35 5.2 0.45 6.5 0.55 其他 各類 建築 2.0 2.7 0.20 3.0 0.30 3.5 0.40 4.7 0.50 5.2 0.55 6.5 0.60 註: U 為窗平均熱傳透率基準值、SC 為窗平均遮陽係數基準值
（資料來源:整理自【建築技術規則】） 第三百零九條 (新版預計自110年1月1日施行) A 類第二組、B 類、D 類第二組、D 類第五組、E 類、F 類第 一組、F 類第三組、F 類第四組及 G 類空調型建築物，及 C 類之非倉儲製程部分等空調型建築物，為維持室內熱環境之 舒適性，應依其耗能特性分區計算各分區之外殼耗能量，且 各分區外殼耗能量對各分區樓地板面積之加權值，應低於下 表外殼耗能基準對各分區樓地板面積之加權平均值。但符合 本編第三百零八條之二規定者，不在此限： 表 2-2.7 建築技術規則外殼耗能基準 耗能特性分區 氣候分區 外殼耗能基準值 千瓦．小時∕（平方公尺．年） 辦公、文教、宗教、照護 分區 北部氣候區 一百五十 中部氣候區 一百七十 南部氣候區 一百八十 商場餐飲娛樂分區 北部氣候區 二百四十五 中部氣候區 二百六十五 南部氣候區 二百七十五 醫院診療分區 北部氣候區 一百八十五 中部氣候區 二百零五 南部氣候區 二百十五 醫院病房分區 北部氣候區 一百七十五 中部氣候區 一百九十五 南部氣候區 二百 旅館、招待所客房區 北部氣候區 一百十 中部氣候區 一百三十 南部氣候區 一百三十五 交通運輸旅客大廳分區 北部氣候區 二百九十 中部氣候區 三百十五 南部氣候區 三百二十五
（資料來源:整理自【建築技術規則】） 第三百十條 住宿類建築物外殼不透光之外牆部分之平均熱傳透率應低於 三點五瓦∕（平方公尺．度），且其建築物外殼等價開窗率之計 算值應低於下表之基準值。但符合本編第三百零八條之二規 定者，不在此限： 表 2-2.8 建築技術規則建築物外殼等價開窗率基準值 住宿類： Ｈ類第一組 Ｈ類第二組 氣候分區 建築物外殼等價開窗率基準值 北部氣候區 百分之十三 中部氣候區 百分之十五 南部氣候區 百分之十八 （資料來源:整理自【建築技術規則】） 第三百十一條 (新版預計自110年1月1日施行) 學校類建築物之行政辦公、教室等居室空間之窗面平均日射取 得量應分別低於下表之基準值。但符合本編第三百零八條之 二規定者，不在此限： 表 2-2.9 建築技術規則窗面平均日射取得量基準值 學校類建築物： D 類第三組 D 類第四組 F 類第二組 氣候分區 窗面平均日射取得量基準值 單位：千瓦．小時／（平方公尺．年） 北部氣候區 一百六十 中部氣候區 二百 南部氣候區 二百三十 第三百十二條 (新版預計自110年1月1日施行) 大型空間類建築物居室空間之窗面平均日射取得量應分別低 於下表公式所計算之基準值。但平均立面開窗率在百分之十 以下，或符合本編第三百零八條之二規定者，不在此限：

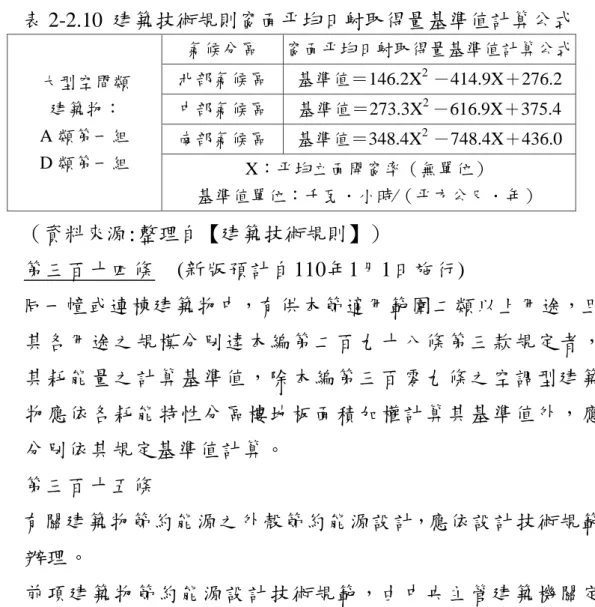

表 2-2.10 建築技術規則窗面平均日射取得量基準值計算公式 大型空間類 建築物： A 類第一組 D 類第一組 氣候分區 窗面平均日射取得量基準值計算公式 北部氣候區 基準值＝146.2X2 －414.9X＋276.2 中部氣候區 基準值＝273.3X2 －616.9X＋375.4 南部氣候區 基準值＝348.4X2 －748.4X＋436.0 X：平均立面開窗率（無單位） 基準值單位：千瓦．小時∕（平方公尺．年） （資料來源:整理自【建築技術規則】） 第三百十四條 (新版預計自110年1月1日施行) 同一幢或連棟建築物中，有供本節適用範圍二類以上用途，且 其各用途之規模分別達本編第二百九十八條第三款規定者， 其耗能量之計算基準值，除本編第三百零九條之空調型建築 物應依各耗能特性分區樓地板面積加權計算其基準值外，應 分別依其規定基準值計算。 第三百十五條 有關建築物節約能源之外殼節約能源設計，應依設計技術規範 辦理。 前項建築物節約能源設計技術規範，由中央主管建築機關定 之。 五、高性能節能綠建材相關規定
綠建材(Green Building Material)係指「在原料採取、產品製 造、使用過程和再生利用循環中，對地球造成之環境負荷最小、 對人體健康無害之建材」，本所建立之綠建材標章制度即依此意 涵，基於「人本健康、地球永續」精神，依據建材生命週期，訂 定四大範疇進行評定，包括：生態、健康、高性能及再生綠建材 四大分類，自 93 年 7 月正式受理申請，屬自願申請性質，另「建 築技術規則」自 95 年起於建築設計施工編中增訂綠建材相關規 定，明定供公眾使用建築物之室內綠建材使用率應達 5%以上， 且該規定於 101 年 7 月 1 日修正實施，將綠建材使用率提升至
45%以上，且戶外使用率應達 10%以上。本部並於 108 年 12 月 31 日發布修正規定，將自 110 年 1 月 1 日起，將綠建材使用率 提升至 60%以上，且戶外使用率應達 20%以上。 綠建材標章截至 108 年 12 月底止，歷年已累計核發 2,376 件標章，產品包括塗料、天花板、地板、隔間牆材料、吸音材、 磁磚、透水磚、接著劑、節能玻璃、隔音門窗等共 16,596 種系 列產品，為帶動產業發展，並為消費者把關，新(2020 年)版綠建 材解說與評估手冊大幅增修訂綠建材標章評定基準，擴大綠建材 申請範圍，以切合產業界與消費者之實務需求，並發布自 109 年 7 月 1 日施行，主要增修訂內容概述如下: (一)再生綠建材：評定基準由 22 項擴充至 27 項。 (二)高性能綠建材：防音綠建材評定基準由 3 項擴充至 5 項；節 能綠建材評定基準由「高性能節能玻璃綠建材」1 項增加 「建築門窗用玻璃貼膜材料」、「建築用隔熱材料」、「外牆 系統或構造」、「屋頂系統或構造」及「節能塗料」等 5 項， 合計擴充至 6 項，上開新增項目之評定基準如表 2-2.11～ 表 2-2.14 所示。 表 2-2.11 高性能節能綠建材評定基準表:建築用隔熱材料 （資料來源:綠建材解說與評估手冊 2020 年版） 受理項目 評估基準 試驗法 備註 建 築 用 隔 熱材料 熱傳導係數≦0.044 W/m‧K CNS 7332 品質基準參照 CNS 9960 【文件審查】申請廠商須檢附相關施工流程、圖說、文件說明，確保日後施做時， 工法亦能符合高性能節能建材設計及要求。 【試驗方法】1. CNS 7332：隔熱－穩態下之熱阻及相關性質測定－熱流計儀器。。 2.上述評定項目如採其他規範進行評定，請出具相關試驗報告書提 由綠建材標章分類評定小組審查。

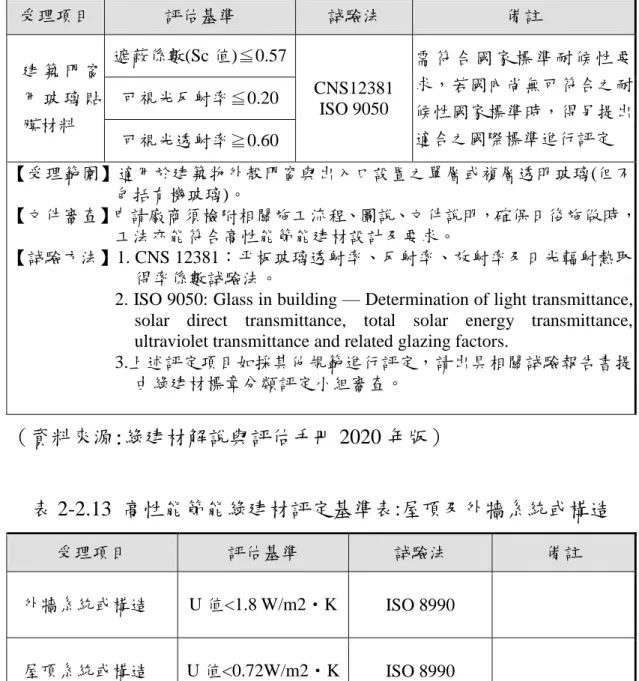

表 2-2.12 高性能節能綠建材評定基準表:建築門窗用玻璃貼膜材料 （資料來源:綠建材解說與評估手冊 2020 年版） 表 2-2.13 高性能節能綠建材評定基準表:屋頂及外牆系統或構造 （資料來源:綠建材解說與評估手冊 2020 年版） 受理項目 評估基準 試驗法 備註 建 築 門 窗 用 玻 璃 貼 膜材料 遮蔽係數(Sc 值)≦0.57 CNS12381 ISO 9050 需 符 合 國 家 標 準 耐 候 性 要 求，若國內尚無可符合之耐 候性國家標準時，得另提出 適合之國際標準進行評定 可視光反射率≦0.20 可視光透射率≧0.60 【受理範圍】適用於建築物外殼門窗與出入口設置之單層或複層透明玻璃(但不 包括有機玻璃)。 【文件審查】申請廠商須檢附相關施工流程、圖說、文件說明，確保日後施做時， 工法亦能符合高性能節能建材設計及要求。 【試驗方法】1. CNS 12381：平板玻璃透射率、反射率、放射率及日光輻射熱取 得率係數試驗法。
2. ISO 9050: Glass in building — Determination of light transmittance, solar direct transmittance, total solar energy transmittance, ultraviolet transmittance and related glazing factors.
3.上述評定項目如採其他規範進行評定，請出具相關試驗報告書提 由綠建材標章分類評定小組審查。 受理項目 評估基準 試驗法 備註 外牆系統或構造 U 值<1.8 W/m2‧K ISO 8990 屋頂系統或構造 U 值<0.72W/m2‧K ISO 8990 【文件審查】申請廠商須檢附相關施工流程、圖說、文件說明，確保日後施做時， 工法亦能符合高性能節能建材設計及要求。
【試驗方法】1. ISO 8990：Thermal insulation-Determination of steady-state thermal transmission properties-Calibrated and guarded hot box 。。 2.上述評定項目如採其他規範進行評定，請出具相關試驗報告書提

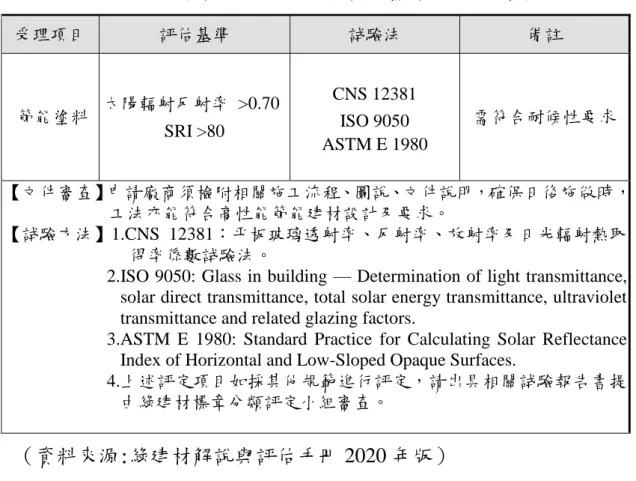

表 2-2.14 高性能節能綠建材評定基準表:節能塗料 （資料來源:綠建材解說與評估手冊 2020 年版） 六、既有建築節能改善擴大計畫 內政部為依行政院一百零八年四月十七日核定修正永續智 慧城市-智慧綠建築與社區推動方案，於一百零九年度賡續辦理 既有建築節能改善擴大計畫，申請案具下列條件得優先列入決 選： 1.對於空調、照明、熱水設備等耗能系統之節能及二氧化碳排放 減量具有明顯效益者；或對於建築物之屋頂隔熱（含屋頂綠化）、 外遮陽、戶外遮棚、建築門窗用玻璃貼膜及雨水貯集利用等設 施，減緩都市熱島效應具有助益者。 2.改善單位改善需求高，具有高度配合意願與工程發包及執行能 力者。 3.位處宣導效益高、往來人員眾多之重要辦公場所或大型展覽空 間，或檢附欲改善項目之歷史用電資料者。 受理項目 評估基準 試驗法 備註 節能塗料 太陽輻射反射率 >0.70 SRI >80 CNS 12381 ISO 9050 ASTM E 1980 需符合耐候性要求 【文件審查】申請廠商須檢附相關施工流程、圖說、文件說明，確保日後施做時， 工法亦能符合高性能節能建材設計及要求。 【試驗方法】1.CNS 12381：平板玻璃透射率、反射率、放射率及日光輻射熱取 得率係數試驗法。
2.ISO 9050: Glass in building — Determination of light transmittance, solar direct transmittance, total solar energy transmittance, ultraviolet transmittance and related glazing factors.
3.ASTM E 1980: Standard Practice for Calculating Solar Reflectance Index of Horizontal and Low-Sloped Opaque Surfaces.
4.上述評定項目如採其他規範進行評定，請出具相關試驗報告書提 由綠建材標章分類評定小組審查。
4.申請機關自籌款比率高者。 5.改善單位申請改善之廳舍，於一百零九年度內有執行其他節能 改善措施，且能提出辦理預算（含自有財源及其他單位補助經 費）之佐證者。 其中，建築門窗用玻璃貼膜已列入上開計畫欲改善之項目， 該項泛指貼附於建築用玻璃外側或內側以作為阻絕或反射太陽 日射輻射以達節能與室內熱舒適之產品。建築門窗用玻璃貼膜具 有方便施工、成本上較增設外遮陽經濟與維護較容易等優點。適 合當建築物欲設置外遮陽但搭設施工鷹架不易或建築面積計算 上之法規限制等因素，可選擇設置貼附建築門窗用玻璃貼膜。 表 2-2.15 既有建築節能改善擴大計畫相關說明 建築門窗用玻璃貼膜 建築門窗用玻璃貼膜 改善後 建築門窗用玻璃貼膜選擇多樣，具有不 同的光學性能，可依預算與需求挑選合 適之產品。 建 築 物 玻 璃 帷 幕 外 牆 不 易 架 設 外 遮 陽 板，可設置建築門窗用玻璃貼膜以阻隔熱 輻射。 （資料來源: 109 年度既有建築節能改善擴大計畫申請補助作業須知） 七、國外有關玻璃及貼膜量測及節能窗戶管制發展資料 (一)有關玻璃及貼膜光學及熱力量測標準 目前蒐集到有關玻璃及貼膜之標準可概分二大類(1)玻璃光
