學生：周予強 指導教授：林宏洲、楊勝雄 教授 國立交通大學照明與能源光電研究所碩士班 摘要 本文實驗合成一系列吡啶基分子與羧酸基分子，利用 H1-NMR EA 作為結構鑑定。再藉由氫鍵鍵結形成彎曲狀超分子，並以 POM 電性量測探討其液晶行為。 我們成功的以吡啶基分子與羧酸基分子形成超分子得到向列相 (N)，並導入 F 官能基於羧酸基分子後，影響其超分子的液晶像溫度 範圍。再將其掌性結構導入羧酸基分子中，使 N 相轉變為 N*相。 接著，我們將吡啶基分子與含掌性結構且有 F 官能基羧酸基分子 以不同的莫爾百分比混摻，在羧酸基分子過量的情形下，可因自身氫 鍵而鍵結成棒狀的結構。在 C9IIIPy-A2F*與 C7IIIPy-A2F*的系列中， 成功觀察到了 BPI/II 的藍相結構，在 C9IIIPy-A2F*的羧酸基分子佔 其莫爾百分比 60% ~ 80%可以觀察到藍相，其中以 70%具有較長的藍 相，約 8℃的溫度範圍。在 C7IIIPy-A2F*的羧酸基分子佔其莫爾百分 比 60% ~ 70%時亦可觀察到藍相，其中以 60%具有較長的藍相，約 7 ℃的溫度範圍。 關鍵字:氫鍵、藍相液晶、超分子、彎曲狀液晶III
Sythesis and Study of Blue Phase Liquid Crystalline Mixtures Consisting of H-Bonded Bent-Core Diads
Student：Yu-Chiang Chou Advisor: Dr. Hong-Cheu Lin Dr. Sheng-Hsiung Yang
Institute of Imaging and Biomedical Photonics National Chiao Tung University
Abstract
We synthesized a series of pyridine-based molecules and carboxylic acid molecules. The chemical structures of these compounds were
characterized by H1-NMR and EA. They consisted of hydrogen bonding supramolecular diad mixtures. The liquid crystalline phases and
mesomorphic behavior of all compounds were identified from the results of POM and Electro-optical measurement.
Pyridyl molecules connected to a simple carboxylic acid molecule by a hydrogen bond have a nematic phase. The F functional group in
carboxylic acid-based molecules affects their supramolecular liquid crystal temperature range. As the carboxylic acid molecules have chiral structure, the nematic phase switches to the chiral nematic phase.
Next, we mixed pyridine-based molecules with carboxylic acid molecules with chiral structures and F functional groups in different molar percentage blends. In the case of excess carboxylic acid molecules, the carboxylic acid molecules will form a rod-like structure with another
IV
via a hydrogen bond. This series of C9IIIPy-A2F * and C7IIIPy-A2F *
have blue phase (BPI /II). The series of C9IIIPy-A2F * have blue phase
when carboxylic acid molecules are 60 mol% to 80 mol%. The blue phase temperature range is about 8℃. The series of C7IIIPy-A2F * also
have blue phase when carboxylic acid molecules are 60 mol% to 70 mol%. The blue phase temperature range is about 7℃.
Keyword: hydrogen bond、blue phase liquid crystal、supramolecular、 bent-core liquid crystal
V 目錄 誌謝...I 摘要...II Abstract………III 目錄………...V 圖目錄………...…VIII 表目錄………..…XIII 第一章 緒論………..…1 1-1 前言………....2 1-2 液晶簡介………3 1-2-1 液晶的發現………...…3 1-2-2 液晶的分類………...5 1-2-3 液晶的性質……….8 1-2-4 液晶相的鑑定方法……….…10 1-3 鐵電型液晶………..……….13 1-3-1 鐵電性……….13 1-3-2 鐵電型液晶……….…14 1-3-3 反鐵電型液晶……….…...15 1-4 香蕉型液晶………...17 1-4-1 香蕉型液晶簡介……….17
VI 1-4-2 香蕉型液晶分子設計………...……19 1-5 超分子液晶………20 1-5-1 超分子氫鍵型液晶………..20 1-5-2 氫鍵彎曲狀液晶分子………..…21 1-6 藍相液晶………..23 1-6-1 藍相液晶的歷史………...23 1-6-2 藍相液晶的介………...……..24 1-6-3 藍相液晶分子設計……….27 1-6-4 T 型藍相液晶分子……….27 1-6-5 聯萘藍相液晶分子……….28 1-6-6 彎曲型藍相液晶……….28 1-6-7 超分子藍相液晶分子……….31 1-7 研究動機與方向……….31 第二章 實驗部分………36 2-1 實驗藥品……….37 2-2 實驗儀器……….39 2-3 合成流程……….…42 2-4 合成步驟……….50
VII 第三章 結果與討論………83 3-1 吡啶基與羧酸基結構之超分子彎曲狀液晶………..84 3-2 超分子液晶相 POM 觀察之探討………..86 3-3 超分子藍相液晶POM之探討………...94 3-3-1 旋光分子混摻……….94 3-3-2 超分子 C9IIIPy-A2F*藍相之探討………..97 3-3-3 超分子 C7IIIPy-A2F*藍相之探討………99 3-3-4 超分子 C9IIIPy-A2F*藍相液晶之電性量測…….100 3-4 結論………...104 3-5 未來展望………...105 參考文獻………106 附錄………109
VIII
圖目錄
Fig.1-1. 1 CHIMEI 55 吋 3D LED 液晶電視………..……...3
Fig.1-2-1.1 安息香酸膽固醇酯……….….………4
Fig.1-2-1.2 液晶發現者 Reintizer 與 O. Lehmann………….…………4
Fig.1-2-2.1 向列相分子排列圖………..6 Fig.1-2-2.2 層列相分子排列圖………..7 Fig.1-2-2.3 膽固醇型液晶……….7 Fig.1-2-4.1 偏光顯微鏡設計圖及其原理………...11 Fig.1-2-4.2 分子在層內傾斜之角度示意圖………12 Fig.1-3-1.1 鐵電材料的電滯曲線………..………13 Fig.1-3-2.1 鐵電型液晶排列示意圖………..15 Fig.1-3-3.1 反鐵電型液晶排列示意圖………..16 Fig.1-3-3.2 反鐵電液晶之電滯曲線與排列示意圖 ………17 Fig. 1-4-1.1 盤狀堆疊、層狀堆疊與三維結構螺旋堆疊形式………..18 Fig. 1-4-1.2 彎曲型液晶分子基本結構………..18 Fig. 1-4-1.3 單一成分香蕉型藍相液晶之結構及溫度………..19 Fig. 1-4-2. 1 彎曲分子的基本架構………19 Fig. 1-5-1.1 超級複合分子液晶基結構圖……….21 Fig. 1-5-2.1 具有不對稱氫鍵位置的 SmCP phase 溫寬探討………..22
IX
Fig.1-5-2.2 改變軟鏈有無矽氧烷取代及氫鍵效應對液晶行為的影 響………22 Fig.1-6-1.1 在 2008 年 SID Conference 由三星公司所開發的 15 吋藍相
液晶顯示器………..………..24 Fig.1-6-2.1 藍 相 的 溫 度 區 間 ， 介 於 等 方 向 液 體 與 膽 固 醇 相 之 間……….24 Fig.1-6-2.2 藍相液晶紋理圖………..25 Fig.1-6-2.3 (a)藍相液晶分子於同一層中的排列方式(圓柱之上視圖)； (b)藍相液晶分子層與層之間的排列方式(圓柱之側視 圖)……….26 Fig.1-6-2.4 (a)藍相液晶分子層與層之間堆疊成員柱狀排列；(b) body
center cubic 的 BPI 藍相；(c) simple cubic 的 BPII 藍相…….26

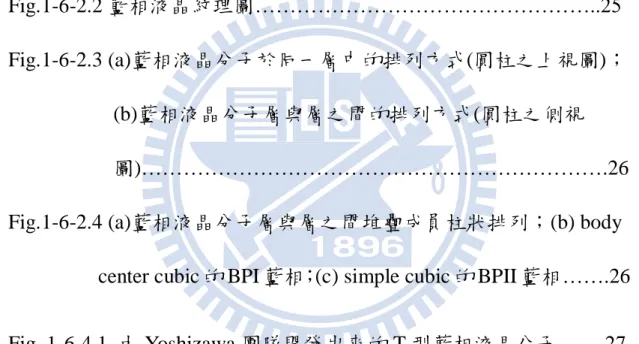

Fig. 1-6-4.1 由 Yoshizawa 團隊開發出來的 T 型藍相液晶分子…….27 Fig. 1-6-5.1 由 Yoshizawa 團隊開發出來的聯萘藍相液晶分子……..28 Fig. 1-6-5.2 由 Yoshizawa 團隊開發出來的聯萘藍相液晶分子……..28 Fig.1-6-6.1 P8PIMB/YR21 二元相圖………29 Fig.1-6-6.2 彎曲狀及棒狀液晶分子結構………..30 Fig.1-6-6.3 (a)彎曲狀分子 (b)旋光摻雜體 及其相圖………..30
X Fig. 1-6-7.1 具有藍相液晶相的超分子結構……….……31 Fig. 3-1.1 含吡啶基結構之分子結構與命名代號……….85 Fig. 3-1.1 含羧酸基結構之分子結構與命名代號……….85 Fig.3-2.1 各含吡啶基分子與含羧酸基分子A2之氫鍵配置比較……86 Fig.3-2.2 各含吡啶基分子與含羧酸基分子A3之氫鍵配置比較…….87 Fig.3-2.3 C5IIIPy-A2 之 N 相………..87 Fig.3-2.4 C7IIIPy-A2 之 N 相………..…….87 Fig.3-2.5 C9IIIPy-A3 之 N 相………88 Fig.3-2.6 C5IIPy-A3 之 N 相……….88 Fig.3-2.7 各含吡啶基分子與含羧酸基分子A2F之氫鍵配置比較…..88 Fig.3-2.8 各含吡啶基分子與含羧酸基分子A3F之氫鍵配置比較…..89 Fig.3-2.9 C9IIPy-A2 之 N相………..89 Fig.3-2.10 C7IIIPy-A2 之 N 相………89 Fig.3-2.11各含吡啶基分子與含羧酸基分子A2*之氫鍵配置比較…..91 Fig.3-2.12C5IIIPy-A2*之N*相………....91 Fig.3-2.13C7IIIPy-A2*之 N*相………...91 Fig.3-2.14 各含吡啶基分子與含羧酸基分子 A2F*之氫鍵配置比較..92
XI
Fig.3-2.15 C9IIIPy-A2F*之 N*相………92
Fig.3-2.16 C7IIIPy-A2*之 N*相………...92
Fig.3-2.17含羧酸基分子有無F官能基之比較………...93
Fig.3-2.18 共價鍵彎曲狀分子………...94
Fig.3-3-1.1 市售 Chiral dopant 之分子結構……….95
Fig.3-3-1.2 CnIIIPy-A2F*彎曲狀超分子結構與 A2F*- A2F*棒狀超分子 結構……….96
Fig.3-3-1.3 含吡啶基: 含羧酸基分子 A2*之莫爾比例=1:3…………96
Fig.3-3-1.4 C9IIIPy-A2F*比例為 1:3 之藍相……….97
Fig.3-3-2.1 C9IIIPy-A2F*各莫爾百分比之液晶相相圖………98
Fig.3-3-2.2 C9IIIPy-A2F*各莫爾百分比之藍相 POM………...98
Fig.3-3-3.1 C7IIIPy-A2F*各莫爾百分比之液晶相相圖……….99
Fig.3-3-3.2 C9IIIPy-A2F*各莫爾百分比之藍相 POM……….100
Fig.3-3-4.1 C9IIIPy-A2F*之羧酸基 70mol%VT(1kHz)………101
Fig.3-3-4.2 C9IIIPy-A2F*之羧酸基 70mol%VT(60Hz)………102
XII
Fig.3-3-4.4 C9IIIPy-A2F*之羧酸基 70mol%不同頻率 VT 比較…….103
XIII
表目錄
Table. 1-2-2.液晶的分類………5 Table. 2-1.1 實驗藥品清單………..37 Table. 2-1.2 實驗溶劑清單……….38
1
2
1-1 前言
由於 21 世紀光電產業的興起，對於光電工程的相關研究也越來 越熱絡，而光電產業中又以平面顯示器為目前市面上最重要的科技產 品。在平面顯示器中液晶顯示器最具備其競爭力，因為液晶顯示器的 優點甚多，如體積小、質量輕、耗電少、厚度薄、低輻射等，因此目 前液晶顯示器已幾乎取代了傳統的 CRT 顯示器。而液晶顯示器產品 之技術發展趨勢為－大型化、輕型化、高畫質，因此液晶顯示器的核 心材料－新穎液晶分子的開發是為必然的趨勢，同時朝高性能化邁進、 新製造方法以實現低成本與高性能之需求。 隨著快速應答、廣視角新式液晶顯示器的發展以及上市，液晶材 料的研究更加如火如荼的發展，在 2008 SID 三星電子宣佈推出藍相 的 TFT-LCD 技術，畫面更新頻率可達 240Hz，相較於傳統顯示器， 藍相模式液晶面板擁有比 OCB(Optically Compensated Bend)模式 更快的超高速應答、比 IPS(In-plane switching)模式更寬的超寬視角， 使其有可與 CRT 及 PDP(Plasma Display Panel)媲美的競爭優勢。 在本論文中，由於超級複合分子結構的調整及修飾極為簡易，氫 鍵液晶材料具有應用在未來的顯示器及光電材料上之潛力。且藍相單 元結構排列很簡單，可不需要配向膜，無需機械處理，對液晶及其介 面的損傷小，面板表面亮度均勻；而且無需偏光板以外的光學膜片，3
以此液晶材料所開發出來的平面顯示器體積與重量又可進一步減少， 因此氫鍵藍相液晶將是本論文的研究重點。
Fig.1-1. 1 CHIMEI 55 吋 3D LED 液晶電視 1-2 液晶簡介 1-2-1 液晶的發現 液晶的歷史起源於 1888 年時，由奧地利的植物學者 Reinitzer[1] 在觀察安息香酸膽固醇酯(cholesteryl benzoate)酯類化合物 (Fig.1-2-1.1)的熔解行為時，發現此物質在熔解成為完全透明的液體 之前，在 145.5℃至 178.5℃之間為白濁狀的液體。
4 Fig.1-2-1.1 安息香酸膽固醇酯 隔年 Reintizer 將此樣品送至德國物理學家 O.Lehmann 做進一步 的光學特性研究。O.Lehmann 利用可加熱的偏光顯微鏡確認此黏濁狀 態是具有組織方向性的，也就是勻態的(homogeneous)液體，且具有 異方性結晶所特有的雙折射(birefringence)現象[2]，因此稱此狀態為 Flussige Kristalle （德文：流動晶體），亦就是現今所說的液晶[3]。此 狀態又介於等方向性液體及固體之間的中間狀態，故亦稱之為中間相 （mesophases），此舉使得一般對物質只有三相的想法大大改觀，同 時也使科學家積極的投入液晶的相關研究。
5 1-2-2 液晶的分類
液晶可依形成方式、分子排列形態等給予分門別類。
●形成方式區分 熱向型液晶（Thermotropic Liquid Crystal）
液向型液晶（Lyotropic Liquid Crystal）
●分子排列形態區分 向列型（Nematic）液晶 層列型（Smectic）液晶 膽固醇型（Cholesteric）液晶 藍相 ( Blue ) 液晶 Table 1-2-2.1 液晶的分類
形成方式分類：熱向型液晶 ( Thermotropic liquid crystal ) 及液向型液 晶 ( Lyotropic liquid crystal )。
(1) 熱向型液晶(Thermotropic liquid crystals)：
熱向型液晶是因為溫度效應而造成分子運動的自由度改變，使分 子堆積秩序性產生變化，而呈現不同的液晶相。在特定溫度區間藉由 加熱以及降溫，使其從固相到液相或從液相到固相，可能會出現一個 或多個熱力學安定的中間相，規則度由高到低，再由低到高，以此種 方式形成液晶相者稱為熱向型液晶。
6 當化合物溶於溶劑中，若溶質濃度低時，分子呈現無秩序性地分 佈於溶劑中不具有異向性(Anisotropic)，但在達到一定濃度時，溶質 分子之間以較規則的方式聚集排列在一起，此種因溶質濃度改變而呈 現液晶相者稱為液向型液晶。 若以分子排列為區分則大致上分為四類，分別為向列型液晶、層 列型液晶、膽固醇液晶、藍相液晶。
I. 向列型液晶(Nematic liquid crystals)：
為等方性液體開始降溫後出現的第一個熱力學安定相，分子排列 的秩序度最低，僅具有一維空間(one dimensional)的規則性排列， 一般簡稱 N 相。分子長軸大致都指向同一方向，如下圖所示：
Fig.1-2-2.1 向列相分子排列圖
II. 層列型液晶(Smectic liquid crystals)：
具有二維的分子排列，分子間呈現層狀的排列，分子排列的秩序 度較大於 N 相，排列規則性更為明顯，具有二維空間(two dimensional) 的排列規則性，如 Fig.1-2-2.2 所示，除了分子長軸的方向相同之外， 各層之間亦具有一維的順向排列。也因為以上的因素，層列型液晶分 子的流動自由性會受到較大的限制，其黏度也比向列型液晶高出許多。
7
層列型液晶又因各層間分子排列或傾斜方式的不同可再細分為 SmA、 SmB….SmK 等十一種。
Fig.1-2-2.2 層列相分子排列圖
III. 膽固醇型液晶(Cholesteric liquid crystal)：
由於第一個發現此螺旋排列結構的液晶是膽固醇安息香酸酯的衍 生物，故稱為膽固醇相。由多層向列型液晶堆積而成，由於含旋光中 心使得各層分子的長軸方向漸次相差某一角度而呈螺旋狀，如 Fig.1-2-2.3 所示。若分子軸方向轉 360 度時，其間之分子層的厚度稱 之為螺距(pitch)，此螺距的大小會受溫度、壓力、電場、磁場影響改 變。物質因螺距大小使光產生不同波長干涉而呈現不同的色彩。 Fig.1-2-2.3 膽固醇型液晶
8
IV. 藍相液晶：
在由 Isotropic phase 進入 Cholesteric phase 時，藉由緩慢降溫可 以發現藍相液晶的存在，此項的光學紋理圖類似於彩色的血小板。藍 相液晶又可依照液晶相溫度高低而有三種類型，分別是 BP III、BP II、 BP I 。以光學紋理圖區分的話， BP III 類似於“ fog phase ” 或“ fog blue ” ，這是因為 BP III 比較接近 Isotropic phase 的 amorphous 。 BP I、BP II 則比較接近於像是血小板的結構，只是差別在於分 子排列的不同。 BP I 是屬於“ body centered cubic ” 的排列，而 BP II 則 是屬於“ simple cubic ” 的排列。那麼 BP I 持續降溫的話，它的 結構會由原本 的 double twist 轉變成 single twist ，也就是我們熟悉 的 Chiral Nematic 或是 Cholesteric 。
1-2-3 液晶的性質 依據液晶分子結構之特性及液晶相時所具有的特別現象，液晶具 有以下數種性質： (1) 介電異向性 ( Dielectric anisotropy ) ： 液晶分子在外加電場影響下，使分子中極性較大之部分會受 誘導而產生一種感應偶極矩，此時分子主軸方向與感應偶極矩方 向有很大之關係，分子一般含有極性較大之末端基，加上其電子 結構上，都是σ 鍵或 π 鍵互相鍵結，使分子之電子有高效率及長 距離移動能力，故分子在外加電場下易受誘導而產生感應偶極矩
9 （ Induced dipole ）。液晶分子介電異向性定義為平行與垂直方 向的介電常數之差，表示方法為： Δε=ε//－ε⊥。Δε 正負值決定分 子排列方向： Δε＞0 的液晶，分子主軸會與感應偶極矩平行， 可用在平行配向； Δε＜0 ，則運用於垂直配向之電子元件。 (2) 電磁場效應： 液晶排列之方向除了受電場影響外，也會受磁場影響。當 外加電場或磁場除去之後分子會漸漸恢復原本的排列，所需的時 間就稱為應答時間 ( Response time )。此時間之長短與液晶分子 結構及液晶之厚度有關。 (3) 黏滯性： 這是一種能量的擴散，影響液晶分子之轉動速度與應答時 間，黏性小者反應快，黏滯性取決於分子活化能、溫度及分子間 吸引力，分子結構或分子量越大黏性越高。 (4) 曲彈性： 影響起始電壓及應答時間，彈性常數越大，起始電壓越大， 反應時間也加快。彈性常數由分子構形及溫度所決定，溫度上升 時彈性常數會迅速下降。 (5) 雙折射 ( Birefringence )： 當一束非極化光通過一異向性介質時，會形成二束折射光， 其中一束折射光遵守基本折射定律( Snell’s Law ) 稱為 Ordinary light 簡稱 O-ray ，另一束光則稱為 extraordinary light 簡稱 E-ray ，此種現象即稱為雙折射，以 Δn 表示。當光進入液晶材料 中時，光的偏振方向與液晶光軸垂直者，為 O-ray 其折射率為
10 no ；與液晶光軸平行者稱為 e-ray，其折射率為 ne。因此液晶之 雙折射率可以 Δn = n// ﹣n⊥= ne ﹣no 來表示之。 Δn ﹥0 者稱為 光學正性； Δn ﹤0 稱為光學負性。 1-2-4 液晶相的鑑定方法 向列型和掌性向列型液晶黏度較低且較易顯現其特性，在鑑定上 較容易觀察，而層列型液晶因層與層之間分子排列分布不同會有不同 的液晶相，且有些排列的差別只有些許的不同，因此較難鑑定。一般 鑑定液晶相的方法大致有以下四種[4]。
(1) 微差掃描熱分析 ( Differential scanning calorimeter DSC )：
熱向型液晶受溫度的改變會產生相變化，因此測量熱焓的變 化即可得知相轉移發生的溫度。微差掃描熱分析是將試樣與參考 物一同放置於加熱平台上，供以相同的熱源，測量輸入到試樣和 參考物的功率差與溫度的關係。當樣品產生變化時，儀器可偵測 其與參考物有不同的熱焓值變化。這個方法可偵測出液晶的相變 化溫度與溫寬，但若判斷該液晶相的種類則須配合偏光顯微鏡 ( POM )的鑑定才能得知。
(2) 偏光顯微鏡 ( Polarizing optical microscope；POM )：
將液晶樣品置於兩玻璃片間，經由控溫裝置加熱或冷卻玻璃 基板，放置於搭載偏光片的光學顯微鏡下，兩片偏光片(一稱為
11 Polarizer ，一稱為 Analyzer ) 的偏光角度差通常調為 90 度，由 Fig. 1-2-4.1 可以大概得知偏光顯微鏡的設計及原理： Fig.1-2-4. 1 偏光顯微鏡設計圖及其原理 由上圖可得知在交叉偏光的兩片偏光片中，試樣若是處於等向性 的澄清相時，此時光無法透過，這是因為光源向量的方向是垂直於光 行進的方向且是各方向皆有，當光通過 polarizer 後，將會使光的向 量偏向 ( 光僅能讓左右方向的分量通過 )。此道偏光通過等向性液 體後，光的向量仍維持原來的方向，再通過 analyzer 時，因兩片偏 光片相差 90 度( 光僅能讓上下方向的分量通過 )，故此道偏光無法 透過 analyzer 到達目鏡，所以看到的是一片黑暗；反之，試樣若具 有雙折射性，光則可通過而呈現某種光學紋理。
(3) 互溶性測試 ( Mutual miscibility tests )：
12
參考物同時置於玻片上加熱進行互溶性測試，以 POM 觀察當達到 適當溫度時未知試樣與參考物的相是否相溶，即可得知是否為同一種 相。此法對於分辨小分子液晶的中間相是非常有效的方法，且對低規 則性液晶高分子，如：向列型、 SmA 與 SmC 較為有效。
(4) PXRD ( Powder X-ray diffractormeter )：
可以對液晶相分子 3-D 排列的進一步資料，粉末 X-ray 繞射儀 是必備的工具，尤其對層列型液晶而言，如 SmA 相為所有層列液晶 相中最不規則者，因其層內分子結構並不具有規則性排列，故其 X-ray 繞射圖只在小角度區域顯現層列結構的繞射峰，而大角度的區 域則為分散的繞射峰。除此之外，因 SmC 是 SmA 的傾斜液晶相， 因此可利用變溫 X-ray 繞射儀測量其液晶層厚度( d-spacing )與溫度 是否有相依性，而決定是否為 SmC 相；若為 SmC 相，配合液晶分 子的理論長度，就可約略計算出該 SmC 相其傾斜角度。如 Fig. 1-2-4.2 [5] Fig.1-2-4.2 分子在層內傾斜之角度示意圖
13 1-3 鐵電型液晶 1-3-1 鐵電性 鐵電性指的是當一晶體由於其堆疊結構 (如鈣鈦礦結構) 而導致 正負電荷有相對位移，產生了電偶極矩時，此晶體在無外加電場的情 形下就能有自發極化 (Spontaneous polarization) 的現象，且此自發極 化的方向能夠被外加電場所反轉或重新定向。 鐵電性材料之特性包括高介電常數：鐵電材料同時也是強介電材 料，具有高介電常數；電滯曲線 ( hysteresis loop)：鐵電材料可藉由 外加電場來改變極化方向，其特有的 P – E 曲線 Fig.1-3-1.1 所示，稱 為電滯曲線，若無自發極化如一般介電材料，則其 P – E 曲線為一斜 直線；相變：晶體的鐵電性只存在一特定溫度範圍，超過一定的溫度 後自發極化消失，而從鐵電相相變成順電相( paraelectric)，此相變溫 度稱為居里溫度(Tc)。 Fig.1-3-1.1 鐵電材料的電滯曲線
14 1-3-2 鐵電型液晶 鐵電型液晶首次發表是在 1975 年由物理學家 Meyer 與化學家 Liebert、Strzelecki、Keller[6]等人所提出的一個具自發極化值的非固態 鐵電性物質 DOBAMBC，此種材料具有 SmA*、SmC*、SmG*相以 及鐵電性，他們認為當分子形成傾斜的旋光 smectic C 相( Sc*)時，其 單層內的分子排列是單斜的結構，因此液晶分子的偶極在這種對稱性 較低的排列之下，將會指向同一個方向產生自發極化的現象而具有鐵 電性。當外加電場時液晶分子會隨電場改變極化方向而得到雙穩定態， 也因此鐵電型液晶具有光電切換的效應 (switching effect)。 鐵電型液晶的分子排列具有旋光（chiral）的特性，每一層的液晶 分子垂直於層面方向的方位角（polar angle）皆相同，但平行於層面 方向的方位角 (azimuthal)為一連續變化的關係，即液晶分子和鄰近層 的分子在平行於層面的方向上差一角度而形成螺旋結構的排列，就自 發性極化值（Ps）而言，當自發性極化強度又再度回到相同位置時， 此一間距稱為一個螺距( pitch)。
15
Fig.1-3-2.1 鐵電型液晶排列示意圖
1-3-3 反鐵電型液晶
1980 年 Clark 與 Lagerwall [7]發表具雙穩態（bistable state）的表 面穩定型鐵電液晶（surface-stabilized ferroelectric liquid crystal, SSFLC） 顯示元件後許多相關的研究就不斷進行，直到 1988 年 Chandani 等人 發表[8]文章利用電場誘導發現第三穩定態的存在，提出 SmC A*相，從 而證實了反鐵電液晶的存在。 反鐵電型液晶的排列與鐵電型液晶類似都是螺旋結構，然而鐵電 型液晶的分子層與層之間為同向排列，反鐵電液晶則是呈現交替 (alternating - tilt)的排列如Fig.1-3-3.1所示，因此在選擇性反射 （selective reflection）光譜上呈現半螺旋節距的反射，有別於鐵電性 液晶的全螺旋節距反射。當導電玻璃基板間隙（cell gap）極小時，介
16 面與液晶間的作用力會使反鐵電液晶解旋產生類似鐵電液晶之表面 穩定態（surface stabilized）。一般的鐵電液晶在表面安定狀態下，液 晶呈現沿同一方向之平行排列，分子的偶極在同一個方向，故整體上 具有自發極化值；反鐵電性液晶為鋸齒雙層結構，交錯排列的分子偶 極互相抵銷，因此整體上並無自發性極化值。此種狀態下的分子排列 稱為反鐵電性液晶的第三穩定態，此狀態可以經由電場的外加而轉換 為強誘電液晶的排列狀態，即場誘導反鐵電性至鐵電性(field induced antiferroelectric to ferroelectric)的轉換。 Fig.1-3-3.1 反鐵電型液晶排列示意圖
17 Fig.1-3-3.2 反鐵電液晶之電滯曲線與排列示意圖[7] 1-4 香蕉型液晶 1-4-1 香蕉型液晶簡介 『香蕉型液晶』為一種具有彎曲型硬段的液晶結構，因其分子形 狀與香蕉相似而以此命名之，又可稱為彎曲型液晶(Banana-shaped or Bent-core LC)，其液晶相之命名則取首字母 B，分別為 B1、B2……B8， 包含了如盤狀堆疊(Column arrangement)、層狀堆疊(Smectic
arrangement )與三維結構螺旋堆疊(3D dimension arrangement)等分子 堆疊形式，如 Fig.1-4-1.1 所示，各相之間區別乃依光學紋理及 X 光 繞射為基礎[9-10]：其各相結構模擬如 Fig. 1-4-1.2 所示，B
1相為管柱狀
堆疊( Column stacking )，B4相層與層間為扭轉結構，故稱 TGB(Twisted
18 Fig. 1-4-1.1 盤狀堆疊、層狀堆疊與三維結構螺旋堆疊形式 Fig. 1-4-1.2 彎曲型液晶分子基本結構 然 而 香 蕉 型 液 晶 在 藍 相 液 晶 上 的 開 發 ， 在 此 則 是 引 用 由 Channabasaveshwar V. Yelamaggad 研究團隊，所開發出香蕉型藍相液 晶，如 Fig.1-4-1.3 所示，其香蕉型藍相液晶的溫寬約為 22°C [11] (單
19 一成份中)。 Fig. 1-4-1.3 單一成分香蕉型藍相液晶之結構及溫度 1-4-2 香蕉型液晶分子設計 香蕉型液晶分子偶極與旋光性，主要取決於分子化學結構與分子 間互相作用力。然而構成彎曲型分子基本架構，如 Fig. 1-4-2.1 所示。 Fig. 1-4-2. 1 彎曲分子的基本架構
20
(1) Central bent unit (BU)：液晶硬段所在，典型 1,3 取代苯環、2,6 取 代吡啶、2,7 取代萘環及 1,3 取代雙苯環等。
(2)Rod-like wings：液晶硬端總環數多寡，及硬端側邊取代基。 (3)Linking group：為連接中心硬端(BU)與二邊 rod-like wings 連接基， 則形成液晶分子彎曲角度( Bending angle )為 120°，一般常見連接基有 酯基、Schiff 鹼基、雙鍵、單鍵、CH2O、COS 或 N＝N 等。 (4)Terminal chains：末端軟鏈段所在，其長度決定液晶相結構。 1-5 超分子液晶 1-5-1 超分子氫鍵型液晶 超級複合分子化學[12]（supramolecular chemistry）的分子設計概 念為使用非共價鍵結之方式去改變材料的物理性質。因氫鍵較共價鍵 具有更高的組合柔軟度與彈性，同時也因氫鍵分子複合物可以選擇的 組合變化較大，又可省卻部份繁複的共價鍵合成，只要經過簡易的熱 融熔摻混或溶解於共同溶劑中便可製備氫鍵型液晶材料。氫鍵作為一 個強度適中和有方向性的作用力，比電荷相互作用和凡得瓦力更加有 利於分子取向，對形成生物超分子和人工超分子架構，具有巨大的作 用。由於非共價鍵為較弱相互作用力，具有動態可逆的特點，這類超 分子液晶體系可望具有對外部環境刺激的獨特響應特性，呈現動態功 能材料特點，表現出特定的光電性質、分子訊息存取、分子傳感器及
21
催化活性等[13]。超分子液晶聚合物引入了高分子的機械力學性能和易
加工性，為這類材料走向應用和加工創造條件。利用氫鍵（hydrogen bonding）相互作用來實現組裝合成，構築超分子液晶體系。早在 70 年代中期 Blumstein[14]等，即利用 Poly（acryloyloxybenzoic acid）and
Poly（methacryloy1oxybenzoic acid）羧酸基官能基，形成氫鍵二聚體 （Dimer）而得到的有序（Ordered）液晶體系，但當時未引起太大關 注。直到 1989 年 Frechet 和 Kato[15]，報導了吡啶基與羧酸基這類不 同官能基團分子間，透過氫鍵作用形成擴展液晶基（extended mesogen） 得到了液晶溫度範圍加寬的超分子液晶複合體系及側鏈超分子液晶 聚合物，如 Fig. 1-5-1.1 所示。 Fig. 1-5-1.1 超級複合分子液晶基結構圖 1-5-2 氫鍵彎曲狀液晶分子 由本實驗室王伶詠學長設計之不對稱氫鍵彎曲狀液晶分子中，如 Fig. 1-5-2.1[16]所示，可看出其具有相當寬的 SmCP 相之溫寬。
22

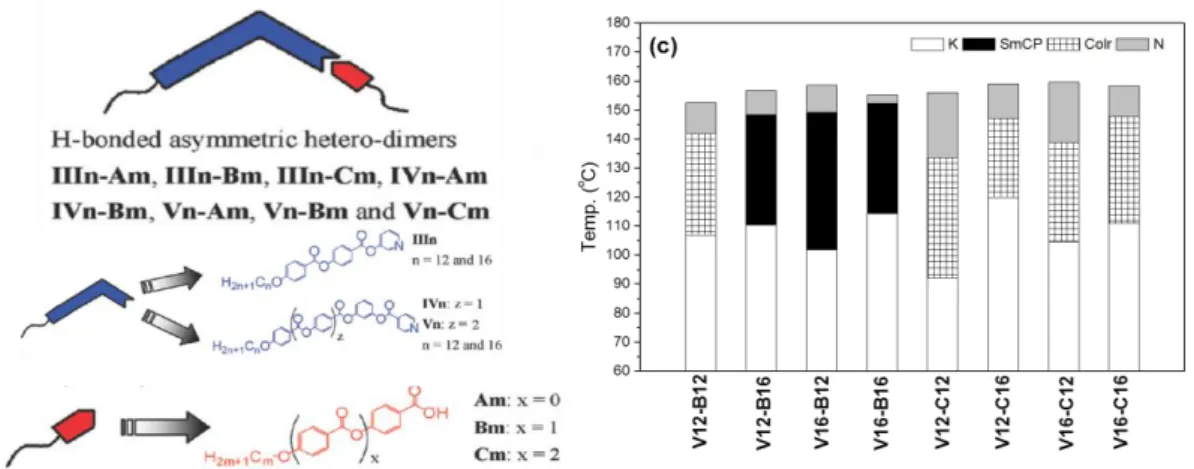

Fig. 1-5-2.1 具有不對稱氫鍵位置的 SmCP phase 溫寬探討
在 2011 年，本實驗室探討了含矽氧烷之彎曲狀液晶分子[17]，並在其 氫鍵系統中發現了特殊之層列相，如 Fig.1-5-2.2 所示。
23 1-6 藍相液晶 1-6-1 藍相液晶的歷史 在 1888 年奧地利植物學家 Reinitzer 在觀察膽固醇苯甲酸酯的液 晶熱行為時，就已發現在降溫時該樣品由澄清態轉變到反射藍色的霧 狀態[18]，後來經過證實就是藍相。 雖然藍相的歷史悠久，但是由於其溫寬特別窄並且沒有雙折射的 現象，使其極為不易觀察。隨著時代科技的進步，如今的社會大尺寸、 高解析度的顯示器一一問世，顯示器對於液晶材料越來越要求，特別 是在應答速度上。然而在眾多的液晶材料當中藍相液晶被認為是最具 發展性的。 在2008年SID研討會中，韓國的三星公司 (Samsung) 發展出15 吋的藍相的液晶顯示器，具有快速應答、廣視角、免配向等優點 (Fig.1-6-1.1)。是為第一個以藍相液晶相為主要驅動方式的液晶面板， 同時開啟了藍相液晶顯示器與材料的研究，許多公司及研究單位也爭 相投入此領域的技術研究與發展。
24
Fig.1-6-1.1 在 2008 年 SID Conference 由三星公司所開發的 15 吋藍
相液晶顯示器
1-6-2 藍相液晶的簡介
藍相(Blue phase)液晶是一個自組裝的三維光子晶體結構，其液晶 相出現在均相(isotropic phase)與膽固醇相(cholesteric phase)之間。然 而藍相液晶的排列又可細分為三種，分別為 BPIII 非晶態(amorphous)、 BPII 簡單立方(simple cubic)和 BPI 體心立方(body center cubic)結構 (Fig.1-6-2.1 所示)。
25 Fig.1-6-2.2 藍相液晶紋理圖 因為藍相的自組裝為三維週期結構，且晶格週期大小約數百奈米， 所以具有可見光 Bragg 反射的特性。一直以來，藍相的電場效應一直 引起眾人的興趣。在電場的影響下，會引至包括晶格或分子的指向改 變、晶格的變形、相轉換等。除此之外，藉由電場引出藍相雙折射性 的效應[19]也被廣泛的討論。而藍相模態的顯示器跟目前的液晶顯示器 相比，其具有不需要配向膜配向以及超高速的反應時間等優點。 藍相液晶的溫度區間大多是介於均向液體(isotropic state) 與膽 固醇相(chiral nematic phase)之間，分子由於導入了具有對掌性中心 (chiral center)的分子結構，使其在膽固醇相堆疊中，從中心主軸分 子垂直排列開始往外延伸其螺旋排列，而越往外延伸的分子會做螺旋 扭轉直至最外圍的 45°為止(再往外延伸旋轉便失去安定性)，從垂 直中心向四週圍旋轉排列後形成一個圓柱形(cylinder)排列 (Fig.1-6-2.3 (a)圓柱之上視圖及(b)圓柱之側視圖)，其圓柱形直徑為 1/4 個螺距(pitch/4 or P/4)，而這樣的圓柱也會以不同方式堆疊，形成自我
26
交錯的排列，於圓柱排列中的交錯銜接點產生晶格缺陷，這樣的晶格 缺陷點會形成立方體(cubic)的堆疊排列，可分成三種方式排列： 體心立方(body center cubic)排列、簡單立方(simple cubic)排列與近 似等方向(iso-like)排列，分別被命名為 BPI、BPII、BPIII 三種藍相液 晶(Fig.1-6-2.4 所示)，但不論是哪種藍相液晶，因為都是等方向性排 列，所以在任意方向之晶格軸向性是一致的，因此也可視為是一種近 似於 isotropic 的液晶相。但因藍相的溫度範圍過於狹窄[20]，故藍相的 研究一直未受到重視。 Fig.1-6-2.3 (a)藍相液晶分子於同一層中的排列方式(圓柱之上視圖)； (b)藍相液晶分子層與層之間的排列方式(圓柱之側視圖)
Fig.1-6-2.4 (a)藍相液晶分子層與層之間堆疊成員柱狀排列；(b) body center cubic 的 BPI 藍相；(c) simple cubic 的 BPII 藍相
27 1-6-3 藍相液晶分子設計 在文獻的搜尋中我們可發現，要具有藍相的液晶分子大致上都具 備幾個結構上的要素：(1) 有芳香環的硬端、(2) 旋光中心之軟端結 構、(3) 側向極性等要素。在分子組成上，有單分子結構、雙分子(兩 硬段中間以軟段相連)結構、或添加摻雜體 ( chiral dopant ) 等多樣化 的結構產生。 1-6-4 T 型藍相液晶分子 近幾年來，由日本Yoshizawa團隊的研究中，開發出多種 T 型 ( T-shaped ) 的藍相液晶分子 (如圖 Fig. 1-6-4.1 所示) ，這系列的T 型分子中(單一成份中)最寬廣的藍相溫度範圍約 13 度[21]。 Fig. 1-6-4.1 由 Yoshizawa 團隊開發出來的 T 型藍相液晶分子
28 1-6-5 聯萘藍相液晶分子 在日本 Yoshizawa 團隊的研究中，利用聯萘的結構(如 Fig. 1-6-5.1 和 Fig. 1-6-5.2 所示)，開發出最寬廣的藍相溫寬約為 30 度 [22-23] (單一成份中)。 Fig. 1-6-5.1 由 Yoshizawa 團隊開發出來的聯萘藍相液晶分子 Fig. 1-6-5.2 由 Yoshizawa 團隊開發出來的聯萘藍相液晶分子 1-6-6 彎曲型藍相液晶 Nakata 等人在不含藍相的掌性向列型液晶中加入一定量的非旋 光性彎曲型液晶(P8PIMB)，意外的發現能夠誘導出藍相，添加一定 量的旋光分子(MHPOBC)發現也能夠獲得藍相[24]。但是添加非旋光性
29
的棒狀型液晶(TBBA)卻無法誘導出藍相。
Fig.1-6-6.1 P8PIMB/YR21 二元相圖
Takezoe 和 Jákli 等人發現在彎曲型液晶分子(CIPbis10BB, S2141, S110)中加入高扭曲力(Twisting Power)的旋光分子(0.5~7wt%
BDH1281)能夠獲得較寬廣的藍相溫度範圍，其中最寬能到達 20° C[25-26]。
30 Fig.1-6-6.2 彎曲狀及棒狀液晶分子結構 Kikuchi[27]也發現在彎曲狀液晶分子中添加高扭曲力的旋光分子， 可以成功誘導出藍相，隨著旋光分子添加的比例不同，藍相的溫度範 圍也不斷的變化，其中最寬到達 15°C。 Fig.1-6-6.3 (a)彎曲狀分子 (b)旋光摻雜體 及其相圖
31 1-6-7 超分子藍相液晶分子
超分子而言，由 Huai Yang 團隊所開發出的含旋光中心及側向 極性氟的苯環酸分子[28]，因其可以自身之氫鍵產生雙分子 ( dimer )
結構當作旋光摻雜體 ( chiral dopant )，再與具有 pyridyl 官能基分子 以氫鍵方式組成不對稱的超分子結構，而當其 chiral dopant 與不對 稱的超分子結構比例約 2：1 時，可以達到最寬廣的藍相液晶相溫度 範圍，約為 23 度 (如 Fig. 1-6-7.1 所示)。即使以添加 S811 旋光摻 雜體 ( chiral dopant ) 於此不對稱的超分子結構中，亦僅能擁有 15° C的藍相溫度範圍。 Fig. 1-6-7.1 具有藍相液晶相的超分子結構 1-7 研究動機與方向 本實驗室過去成功合成出彎曲型液晶，單一分子與摻雜旋光分子 皆得到藍相，但其存在驅動電壓偏高問題。超分子型液晶有著較共價 鍵優異的組合柔軟度與彈性，而以氫鍵做為鍵結的液晶分子在合成上 也比共價鍵來的簡便。
32 本論文規畫的目標分子整理如下: 系列一 共價鍵系統: C5H11O O O O O O O F O * O O O O O O F O * C5H11O C5IIF*I C5IF*II C5H11O O O O O O O O O F O * C9H19O O O O O O O O O F O * C5IIF*II C9IIF*II

33 系列二 小分子氫鍵系統: C5H11O O O N C7H15O O O N C9H19O O O N C5H11O O O O O N C7H15O O O O O N C9H19O O O O O N C5IIPy C7IIPy C9IIPy C5IIIPy C7IIIPy C9IIIPy C9H19O O O O O O O N C9IIIPyI
34 OH O O O O O OH O O O O O O O OH F OH O O O O O OH O F O O O O O F O OH A1 A2 A3 A1F A2F A3F F OH O O O O O OH O F OH O O O O O OH O A1* A1F* A2* A2F* 本論文的目的即為設計出具前瞻性的藍相液晶材料，以彎曲狀液 晶為主要架構，設計合成出一系列氫鍵超分子的結構。在本文中， 將會針對幾個探討點合成許多單體，排列組合成不同的雙成份超分 子型液晶: (1)苯環數的不同:合成出擁有不同苯環數的吡啶基與羧酸基 (2)軟鏈段碳數的不同:在吡啶基的末端，分別接上五、七、九不同
35 的軟鏈段 (3)導入 F 的官能基: 在羧酸基的末端苯環上導入一個 F 的官能基 (4)導入掌性結構: 在羧酸基的末端，置入有掌性與無掌性的軟鏈段 (5) 吡啶基的位置: 將吡啶基設計於不同的位置，使氫鍵可在一樣的 結構中產生於不同的位置
36
37 2-1 實驗藥品
實驗所需之化學試劑如下（依英文字母排列）：
藥品名稱 容量 廠商
Potassium carbonate (K2CO3) 500 g SHOWA
Potassium hydroxide (KOH) 500 g SHOWA Sodium hydroxide (NaOH) 500 g SHOWA Potassium iodide (KI) 500 g SHOWA
Hydrochloric acid (HCl) 2.5 L Fisher Scientific Magnesium sulfate anhydrous (MgSO4) 1 Kg SHOWA
Palladium (10%)/activated carbon (10% Pd-C) 10 g Alfa Aesar
Celite 545 500 g SHOWA
N,N'-dicyclohexylcarbodiimide (DCC) 100 g Fluka 4-(Dimethylamino)pyridine, 99% (DMAP) 100 g Alfa Aesar Sulfuric acid (H2SO4) 2.5 L Aldrich
Boron tribromide (BBr)3 100 g ACROS
Bromine (Br2) 100 g Alfa Aesar
Diisopropyl azodicarboxylate (DIAD) 100 g ACROS Triphenyl phosphine, 99% (PPh3) 1 Kg ACROS
Benzyl 4-hydroxybenoate 100 g Aldrich Methyl-4-hydroxybenzote 500 g TCI
(S)-(+)-2-Octanol 5 g Alfa Aesar
2-Fluro-4-methoxyacetophenone 100 g Alfa Aesar
1-bromononane 100 g Alfa Aesar
38
1-bromopentane 100 g Alfa Aesar
3-Hydroxypyridine 100g ACROS
Isonicotinic acid 100g ACROS
Table. 2-1.1 實驗藥品清單 實驗所需之溶劑種類如下（依英文字母排列）： 溶劑 容量 廠商 Acetone 4 L GRAND Dichloromethane 4 L TEDIA 1,4-Dioxane 4 L TEDIA
Ethyl acetate (EtOAc) 4 L GRAND Ethyl alcohol (EtOH) 4 L TEDIA
Ether 4 L J.T. Baker
Methanol(MeOH) 2.5L TEDIA
n-Hexane 4 L GRAND
Tetrahydrofuran 4 L Mallinckrodt Chemicals
Toluene 4 L GRAND
Triethylamine (Et3N) 4 L ACROS
Table. 2-1.2 實驗溶劑清單
★無水之 THF 以金屬鈉乾燥；無水之 CH2Cl2則以 CaH2乾燥，使用
39 2-2 實驗儀器
1、核磁共振光譜儀（Nuclear Magnetic Resonance, NMR） 型號：Bruker AC-300 型 檢驗方法：將待測 sample 溶於 d-solvent 中，利用所測得1 H 與 13C 光譜判斷化合物之結構與純度。化學位移單位為 ppm，偶合常數單位 為 Hz，並以 d-solvent 值為內標（CDCl3, 1H: δ = 7.24 ppm, 13C: δ = 77
ppm）。s 代表 singlet, d 代表 doublet, t 代表 triplet, m 代表 multiplet。 2、元素分析儀（Elemental Analyzer）
型號：Perkin-Elmer 240C 型
由交通大學貴重儀器中心代測樣品。
3、偏光顯微鏡（Polarized Optical Microscope, POM） 型號：LEICA DMLP 偏光顯微鏡以二片偏光片配合 Mettler FP900 與 FP82HT 組合之 加熱裝置，觀察樣品在加熱或冷卻過程中光學紋理變化。可初步判斷 樣品是否具有液晶性質及其液晶相種類與溫度範圍。二片偏光片（下 稱為 Polarizer，上稱為 Analyzer）偏光角度差通常調為 90 度。偏光 顯微鏡之主要分析原理：在交叉偏光的二片偏光片中的試樣，若是等 向性的，光無法透過，顯微鏡下呈黑暗；反之，試樣若具有雙折射性， 光則可通過，顯微鏡下可呈條紋。
40
4、示差掃描熱量計（Differential Scanning Calorimeter, DSC） 型號：Perkin Elmer Pyris 7 型
DSC是分析熱向性液晶之熱力學性質之有效利器。使用儀器前先 作儀器校正，接著將待測之樣品，秤重在2.0~5.0 mg之間，將其裝在 金屬鋁盤中加蓋密閉後便可進行量測，並從吸熱或放熱的熱分析圖形， 得其熱焓值大小，及相轉變時的溫度。Krigbaum 根據液晶聚合物的 焓值（enthalpy）而歸納出以下原則：一般向列型液晶焓值在 0.35~085 kcal/mol，而層列型液晶焓值在1.5~5.0 kcal/mol 間，但這些數值也只 能用來作為參考，並非所有的化合物均遵守這個趨勢。DSC 分析只 可觀察相變化之存在，並無法鑑定出液晶相之種類（可能有結晶相-結晶相轉換），因此液晶相之確定須輔以其他儀器，例如：偏光顯微 鏡（POM），X-ray 繞射等。 5、數位示波器（Digital Oscilloscope） 型號：Tektronix TDS-3012B
6、任意波形產生器（Arbitrary Waveform Generator, AWG） 型號：Tektronix AFG 3021
7、光檢測計（Silicon Photodiode）
型號：Models ET-2000（Electro-Optics Technology Co., Ltd.） 8、加熱控溫系統（Therm-Control System）
41
型號：Models FP 800, FP900（Mettler Instruments） 9、直流電源供應器（DC Power Supply）
型號：Keithley 2400
10、高速電源放大器（High Speed Power Amplifier） 型號：固緯電子公司-自組裝
11、加熱台（Hot Plate） 型號：Corning PC-420D 12、高精度天平
型號：METTLER TOLEDO AG245 13、超音波洗淨器
型號：BRANSON 521Q 14、ITO 液晶空盒（Cell）
型號：線寬 10μm、線距 10μm、 厚度 4.25μm，使用梳狀式平行 交叉電極，由友達公司(AUO)提供
42 2-3 合成流程 Scheme I HO OMe O C5H11Br C5H11O OMe O (a) C5H11O O OH HO OBn O C5H11O O O OBn O C5H11O O O O OH HO OMe O C7H15Br C7H15O OMe O (a) C7H15O O OH HO OBn O C7H15O O O OBn O C7H15O O O O OH HO OMe O C9H19Br C9H19O OMe O (a) C9H19O O OH HO OBn O C9H19O O O OBn O C9H19O O O O OH (b) (c) (d) (b) (b) (c) (c) (d) (d) 1-1 1-2 1-3 1-4 2-1 2-2 2-3 2-4 3-1 3-2 3-3 3-4
Reagent : (a) K2CO3, KI, Acetone, Reflux; (b) KOH, MeOH, Reflux; (c)
43 F HO OMe O F OMe O O F OH O O O O O OBn O F O O O OH O F HO OBn O (k) OH 4-3 4-4 4-5 4-6 4-7 (i) (j) (l) F MeO H O F MeO OH O F HO OH O (f) (g) (h) 4-1 4-2
Reagent : (f) Br2, NaOH, 1,4-Dioxane, 0 °C; (g) BBr3, DCM, r.t.;
(h)Toluene, H2SO4, MeOH, 80 °C; (i) PPh3, DIAD, THF, 0 °C; (j) KOH,
44 HO OH Br HO OBn 1-4 C5H11O O O O O OBn C5H11O O O O O OH C5H11O O O O O O O F O * 4-5 HO OH Br HO OBn 1-2 C5H11O O OBn O C5H11O O O OH 4-7 O O O O O O F O C5H11O (m) (n) (o) (p) (m) (n) (o) (p) * 6-2 5-1 5-2 6-1 5-1 5-2 7-1 7-2 6-3 7-3
Reagent : (m) K2CO3, Acetone, Reflux; (n) DCC, DMAP, DCM, r.t; (o)
45 HO OH Br HO OBn 1-4 C5H11O O O O O OBn C5H11O O O O O OH 4-7 C5H11O O O O O O O O O F O * (m) (n) (o) (p) 6-2 5-1 5-2 6-1 6-4 HO OH Br HO OBn 3-4 C9H19O O O O O OBn C9H19O O O O O OH 4-7 C9H19O O O O O O O O O F O * (m) (n) (o) (p) 8-2 5-1 5-2 8-1 8-3
Reagent : (m) K2CO3, Acetone, Reflux; (n) DCC, DMAP, DCM, r.t; (o)
46 Scheme II C5H11O O OH 1-2 N HO C5H11O O O N (q) C7H15O O OH 2-2 N HO C7H15O O O N C9H19O O OH 3-2 N HO C9H19O O O N C5H11O O O O OH 1-4 N HO C5H11O O O O O N C7H15O O O O OH 2-4 N HO C7H15O O O O O N C9H19O O O O OH 3-4 N HO C9H19O O O O O N (q) (q) (q) (q) (q) 9-1 9-2 9-3 9-4 9-5 9-6 Reagent :(q) DCC, DMAP, DCM, r.t.
47 C9H19O O O O O OH 3-5 N HO O C9H19O O O O O O O N (q) 9-7 HO OMe O OMe O O OH O O O O O OBn O O O O OH O HO OBn O (k) OH (i) (j) (l) 10-1 10-2 10-3 10-4
Reagent :(q) DCC, DMAP, DCM, r.t. (i) PPh3, DIAD, THF, 0°C; (j) KOH,
48 F HO OMe O F OMe O O F OH O O O O O OBn O F O O O OH O F HO OBn O (k) 4-3 (a) (j) (l) F MeO H O F MeO OH O F HO OH O (f) (g) (h) 4-1 4-2 Br 11-1 11-2 11-3 11-4 HO OBn O (k) O O O O O F OBn O (l) O O O O O F O OH 11-5 11-6
Reagent : (f) Br2, NaOH, 1,4-Dioxane, 0 °C; (g) BBr3, DCM, r.t.;
(h)Toluene, H2SO4, MeOH, 80 °C; (a) K2CO3, KI, Acetone, Reflux; (j)
49 HO OMe O OMe O O OH O O O O O OBn O O O O OH O HO OBn O (k) (j) (l) 2-1 2-2 2-3 2-4 HO OBn O (k) O O O O O 12-1 OBn O (l) O O O O O O OH 12-2 (a) Br
Reagent : (a) K2CO3, KI, Acetone, Reflux; (j) KOH, MeOH, Reflux; (k)
50 2-4 合成步驟 methyl 4-(pentyloxy)benzoate, 1-1 HO OMe O C5H11Br Acetone C5H11O OMe O K2CO3 / KI / reflux
將化合物 benzyl 4-hydroxybenzoate ( 10 g, 65 mmol ) 置於 500 mL 圓底燒瓶內，加入 250 mL 的 acetone 混合攪拌溶解，再加入 K2CO3 ( 27.2 g, 197 mmol ) 和 KI ( 5.5 g, 33 mmol )，攪拌打散，然 後慢慢滴入 1-bromopentane ( 11.8 g, 78 mmol ) 加熱至 60 °C 迴流 ， 運用 TLC 片，點片追蹤直到反應完全為止。冷卻至室溫，真空旋轉 濃縮移除溶劑，再利用 H2O 和 EtOAc 萃取，取有機層加入 MgSO4 除 水 ， 濃 縮 乾 燥 ； 最 後 藉 由 silica gel 管 柱 層 析 純 化 ， 用 n-hexane/EtOAc 當沖提液，得到純白色固體，產率 96%。 1 H NMR ( 300 MHz, CDCl3 ) δ ( ppm )：7.86 ( d, J = 8.4 Hz, 2H, Ar-H ), 6.88 ( d, J = 8.4 Hz, 2H, Ar-H ), 4.02 ( t, J = 6.3 Hz, 2H, -OCH2- ), 3.88 ( s, 3H, -OCH3 ), 1.71-1.61 ( m, 2H, -CH2- ), 1.71-1.29 ( m, 6H, -CH2- ), 0.96 ( t, J = 6.3 Hz, 3H, -CH3 ). 4-(pentyloxy)benzoic acid, 1-2 C5H11O OMe O C5H11O O OH KOH / MeOH reflux
51
取化合物 1-2 ( 10 g, 45 mmol )、KOH ( 7.56 g, 135 mmol ) 以及
適量溶劑 MeOH 置於 500 mL 圓底燒瓶內，加熱迴流 90 °C 運用 TLC 片，點片追蹤確定反應完全。先將溶劑旋轉濃縮抽乾；加入鹽 酸水溶液酸化達 pH 值等於 3 為止，過濾得到白色固體，產率 90 %。 1 H NMR ( 300 MHz, CDCl3 ) δ ( ppm )：8.01 ( d, J = 8.7 Hz, 2H, Ar-H ), 6.98( d, J = 8.7 Hz, 2H, Ar-H ), 3.96 ( t, J = 6.3 Hz, 2H, -OCH2- ), 1.70-1.61 ( m, 2H, -CH2- ), 1.51-1.26 ( m,4H, -CH2- ), 0.86 ( t, J = 6.3 Hz, 3H, -CH3 ). benzyl 4-((4-(pentyloxy)benzoyl)oxy)benzoate,1-3 C5H11O O OH HO OBn O C5H11O O O OBn O DCC / DMAP / DCM
將化合物 1-3 ( 10 g, 48 mmol )、benzyl 4-hydroxybenzoate ( 9.14 g, 40 mmol )、以及催化劑 DMAP ( 0.73 g, 6 mmol )，同置於 500 mL 雙 頸瓶內，預先抽真空約一小時，在氮氣系統下，進行抽灌動作至少三 次；再加入 250 mL dry CH2Cl2 混合攪拌溶解，隨後加入 DCC ( 16.57
g, 80 mmol ) 攪拌均勻，於室溫下反應約 16 小時；運用 TLC 片， 點片追蹤確定反應完全。產生 dicyclohexylurea ( DCU ) 白色沉澱，過
52
濾並以 CH2Cl2 洗滌，再利用 H2O 和 CH2Cl2 萃取，取有機層加入
MgSO4 除水，真空旋轉濃縮移除溶劑，濃縮乾燥；最後藉由 silica gel
管柱層析純化，用 n-hexane/CH2Cl2 當沖提液，得到純白色固體，
產率 83 %。
1
H NMR ( 300 MHz, CDCl3 ) δ ( ppm )：8.03 ( m, 4H, Ar-H ), 7.26 ( d, J
= 8.7 Hz, 2H, Ar-H ), 7.19 ( m, 5H, Ar-H ), 6.94 ( d, J = 9.0 Hz, 2H, Ar-H ) , 5.36 ( s, 2H, -OCH2Ph ), 3.94 ( t, J = 6.3 Hz, 2H,-OCH- ),
1.70-1.61 ( m, 2H, -CH2- ), 1.33-1.29 ( m, 4H, -CH2- ), 0.96 ( t, J = 6.3 Hz, 3H, -CH3 ). 4-((4-(pentyloxy)benzoyl)oxy)benzoic acid,1-4 C5H11O O O OBn O C5H11O O O O OH Pd/c H2 THF 將化合物 1-4 ( 10 g, 30 mmol ) 置於 1000 mL 雙頸瓶內，以 300 mL 的 THF 溶解，加入 15 % Pd/C ( 1.5 g ) 催化劑，混合攪拌均勻， 在氫氣系統下，反應 overnight；運用 TLC 片，點片追蹤確定反應 完全。待反應完全，以 THF 洗滌過濾，濃縮乾燥；隨後運用 n-hexane/CH2Cl2 溶解度差異再結晶，過濾取白色固體，產率 95 %。 1 H NMR ( 300 MHz, CDCl3 ) δ ( ppm )：8.20 ( d, J = 8.4 Hz, 2H, Ar-H ), 8.04 ( d, J = 8.7 Hz, 2H, Ar-H ), 7.35-7.15 ( m, 2H, Ar-H ), 6.90 ( d, J =
53 8.7 Hz, 2H, Ar-H ), 3.94 ( t, J = 6.6 Hz, 2H,-OCH- ), 1.70-1.61 ( m, 2H, -CH2- ), 1.33-1.25 ( m, 4H, -CH2- ), 0.86 ( t, J = 6.6 Hz, 3H, -CH3 ). methyl 4-(heptyloxy)benzoate ,2-1 HO OMe O C7H15Br / Acetone K2CO3 / KI / reflux C 7H15O OMe O 合成方法與 1-1 類似。將化合物 benzyl 4-hydroxybenzoate ( 10 g, 65 mmol ) 置於 500 mL 圓底燒瓶內，加入 250 mL 的 acetone 混合 攪拌溶解，再加入 K2CO3 ( 27.2 g, 197 mmol ) 和 KI ( 5.5 g, 33
mmol )，攪拌打散，然後慢慢滴入 1-bromoheptane ( 14 g, 78 mmol ) 加 熱至 60 °C 迴流 ，得到純白色固體，產率 94%。 1 H NMR ( 300 MHz, CDCl3 ) δ ( ppm )：7.97 ( d, J = 8.4 Hz, 2H, Ar-H ), 6.87 ( d, J = 8.4 Hz, 2H, Ar-H ), 4.02 ( t, J = 6.3 Hz, 2H, -OCH2- ), 3.88 ( s, 3H, -OCH3 ), 1.71-1.61 ( m, 2H, -CH2- ), 1.42-1.25 ( m, 8H, -CH2- ), 0.88 ( t, J = 6.3 Hz, 3H, -CH3 ). 4-(heptyloxy)benzoic acid ,2-2 KOH / MeOH reflux C7H15O OMe O C7H15O O OH 合成方法與 1-2 類似。取化合物 2-1 ( 10 g, 40 mmol )、KOH ( 6.72 g, 120 mmol ) 以及適量溶劑 MeOH 置於 500 mL 圓底燒瓶
54 內，得到白色固體，產率 90 %。 1 H NMR ( 300 MHz, CDCl3 ) δ ( ppm )：8.04 ( d, J = 8.7 Hz, 2H, Ar-H ), 6.91 ( d, J = 8.7 Hz, 2H, Ar-H ), 4.02 ( t, J = 6.3 Hz, 2H, -OCH2- ), 1.83-1.70 ( m, 2H, -CH2- ), 1.46-1.25 ( m, 8H, -CH2- ), 0.89 ( t, J = 6.3
Hz, 3H, -CH3 ). Anal. Calcd for C14H20O3: C, 71.57; H, 8.70. Found: C,
71.19; H,8.55. benzyl 4-((4-(heptyloxy)benzoyl)oxy)benzoate ,2-3 HO OBn O C7H15O O O OBn O DCC / DMAP / DCM C7H15O O OH 合成方法與 1-3 類似。將化合物 2-2 ( 10 g, 42 mmol )、benzyl 4-hydroxybenzoate ( 8 g, 35 mmol )、DCC ( 14.5 g, 70 mmol ) 以及催化 劑 DMAP ( 0.65 g, 5.3 mmol )，同置於 500 mL 雙頸瓶內，於室溫下 反應約 16 小時，得到純白色固體，產率 87%。
1
H NMR ( 300 MHz, CDCl3 ) δ ( ppm )：8.05 ( m, 4H, Ar-H ), 7.45-7.30
( m, 5H, Ar-H ), 7.29-7.25 ( m, 2H, Ar-H ), 6.94 ( d, J = 9.0 Hz, 2H, Ar-H ) , 5.36 ( s, 2H, -OCH2Ph ), 4.10 ( t, J = 6.3 Hz, 2H,-OCH- ),
1.70-1.61 ( m, 2H, -CH2- ), 1.41-1.25 ( m, 8H, -CH2- ), 0.86 ( t, J = 6.3
55 4-(4-(heptyloxy)benzoyloxy)benzoic acid ,2-4 C7H15O O O OBn O C7H15O O O O OH Pd/c H2 THF 合成方法與1-4類似。將化合物 2-3 ( 10 g, 22 mmol ) 置於 1000 mL 雙頸瓶內，以300 mL 的 THF 溶解，加入 15 % Pd/C ( 1.5 g ) 催化 劑，混合攪拌均勻，在氫氣系統下，反應 overnight，得白色固體， 產率 96 %。Anal. Calcd for C21H24O5: C, 70.77; H, 6.79. Found: C,
70.61; H, 6.94. 1 H NMR ( 300 MHz, CDCl3 ) δ ( ppm )： 8.14 ( m, 4H, Ar-H ), 7.32-7.25 ( m, 2H, Ar-H ), 6.94 ( d, J = 8.7 Hz, 2H, Ar-H ), 4.04 ( t, J = 6.6 Hz, 2H,-OCH- ), 1.81-1.76 ( m, 2H, -CH2- ), 1.46-1.24 ( m, 8H, -CH2- ), 0.88 ( t, J = 6.6 Hz, 3H, -CH3 ). methyl 4-(nonyloxy)benzoate ,3-1 HO OMe O C9H19Br / Acetone K2CO3 / KI / reflux C 9H19O OMe O 合成方法與 1-1 類似。將化合物 benzyl 4-hydroxybenzoate ( 10 g, 65 mmol ) 置於 500 mL 圓底燒瓶內，加入 250 mL 的 acetone 混合 攪拌溶解，再加入 K2CO3 ( 27.2 g, 197 mmol ) 和 KI ( 5.5 g, 33
56
mmol )，攪拌打散，然後慢慢滴入 1-bromononane ( 16.2 g, 78 mmol ) 加熱至 60 °C 迴流 ，得到純白色固體，產率 94%。 1 H NMR ( 300 MHz, CDCl3 ) δ ( ppm )：7.92 ( d, J = 8.4 Hz, 2H, Ar-H ), 6.88 ( d, J = 8.4 Hz, 2H, Ar-H ), 4.02 ( m, 2H, -OCH2- ), 3.88 ( s, 3H, -OCH3 ), 1.71-1.61 ( m, 2H, -CH2- ), 1.48-1.15 ( m, 12H, -CH2CH3 ), 0.85 ( t, J = 6.3 Hz, 3H, -CH3 ). 4-(nonyloxy)benzoic acid ,3-2 KOH / MeOH reflux C9H19O OMe O C9H19O O OH 合成方法與 1-2 類似。取化合物 3-1 ( 10 g,36 mmol )、KOH ( 6.06 g, 108 mmol ) 以及適量溶劑 MeOH 置於 500 mL 圓底燒瓶 內，得到白色固體，產率 92 %。 1 H NMR ( 300 MHz, CDCl3 ) δ ( ppm ) 8.12 ( d, J = 8.7 Hz, 2H, Ar-H ), 6.99 ( d, J = 8.7 Hz, 2H, Ar-H ), 4.07 ( s, 2H, -OCH2- ), 1.80-1.71 ( m, 2H, -CH2- ), 1.51-1.26 ( m, 12H, -CH2- ), 0.86 ( t, J = 6.6 Hz, 3H, -CH3 ). benzyl 4-((4-(nonyloxy)benzoyl)oxy)benzoate,3-3 HO OBn O C9H19O O O OBn O DCC / DMAP / DCM C9H19O O OH
57
合成方法與 1-3 類似。將化合物 3-2 ( 10 g, 37.8 mmol )、benzyl 4-hydroxybenzoate ( 7.18 g, 31.5 mmol )、DCC ( 13.05 g, 63 mmol )以及 催化劑 DMAP ( 0.585 g, 4.77 mmol )，同置於 500 mL 雙頸瓶攪拌均 勻，於室溫下反應約 16 小時，得到純白色固體，產率 82 %。
1
H NMR ( 300 MHz, CDCl3 ) δ ( ppm )：8.15 ( m, 4H, Ar-H ), 7.45-7.31
( m, 5H, Ar-H ), 7.32-7.25 ( m, 2H, Ar-H ), 6.97 ( d, J = 8.4 Hz, 2H, Ar-H ) , 5.37 ( s, 2H, -OCH2Ph ), 4.10 ( t, J = 6.3 Hz, 2H,-OCH- ),
1.73-1.61 ( m, 2H, -CH2- ), 1.50-1.25 ( m, 12H, -CH2- ), 0.86 ( t, J = 6.3 Hz, 3H, -CH3 ). 4-((4-(nonyloxy)benzoyl)oxy)benzoic acid ,3-4 C9H19O O O OBn O C9H19O O O O OH Pd/c H2 THF 合成方法與 1-4 類似。將化合物 3-3 ( 10 g, 21 mmol ) 置於 1000 mL 雙頸瓶內，以 300 mL 的 THF 溶解，加入 15 % Pd/C ( 1.5 g ) 催 化劑，混合攪拌均勻，在氫氣系統下，反應 overnight，得白色固體， 產率 96 %。 1 H NMR ( 300 MHz, CDCl3 ) δ ( ppm )：8.05 ( m, 4H, Ar-H ), 7.39-7.15 ( m, 2H, Ar-H ), 6.90 ( d, J = 8.7 Hz, 2H, Ar-H ), 4.08 ( t, J = 6.6 Hz, 2H,-OCH- ), 1.70-1.61 ( m, 2H, -CH2- ), 1.41-1.25 ( m, 12H, -CH2- ),
58 0.85 ( t, J = 6.6 Hz, 3H, -CH3 ). 2-fluoro-4-methoxybenzoic acid, 4-1 F MeO H O F MeO OH O NaOH,Br2 1,4-Dioxane 將化合物 2-fluoro-4-methoxyacetophenone ( 5 g, 29.8 mmol ) 置 於500 mL 圓底燒瓶內，加入適量溶劑 1,4-Dioxane 混合攪拌溶解， 再將 NaOH ( 3.57 g, 89.3 mmol ) 和適量 H2O 溶解，然後慢慢滴入 Bromine ( 4.75 g, 29.8 mmol ) 之後一起緩慢在冰浴下加入圓底燒瓶 內，在室溫下反應，運用 TLC 片，點片追蹤直到反應完全為止。利 用 H2O 和 CH2Cl2 萃取，取水層加入鹽酸水溶液直到 pH 值等於 3 為止，過濾後並且以去離子水清洗，得到純白色固體，產率 90 %。 1 H NMR ( 300 MHz, CDCl3 ) δ ( ppm ) : 7.9 ( d, J = 8.7 Hz, 1H, Ar-H ), 7.83-7.78 ( d, J = 8.7 Hz, 1H, Ar-H ), 7.02 ( t, J = 9.0 Hz, 1H, Ar-H ), 3.97 ( s, 3H, -OCH3 ) 2-fluoro-4-hydroxybenzoic acid, 4-2 F HO OH O F MeO OH O BBr3 DCM 將化合物 4-1 ( 4.9 g, 28.8 mmol ) 置於 250 mL 雙頸瓶內，在
59
氮氣系統下，打入 dry CH2Cl2 ( 30 mL ) ，於 -78 °C 下打入 BBr3
( 14.4 g, 57.6 mmol )，反應回到室溫約 12 小時，用 2N NaOH 溶液 終止反應，直至溶液澄清，隨後加入鹽酸溶液直至中性為止，並用 ethyl acetate 和 H2O 萃取，取有機層用 MgSO4 除水，真空旋轉濃
縮得到白色固體，產率 95 %。 1 H NMR ( 300 MHz, CDCl3 ) δ (ppm) : 7.62-7.58 ( m, 1H, Ar-H ), 7.01 ( t, J = 9.0 Hz, 2H, Ar-H ) methyl 2-fluoro-4-hydroxybenzoate, 4-3 F HO OMe O F HO OH O H2SO4 MeOH 取化合物 4-2 ( 5 g, 32 mmol )、H2SO4 ( 7 mL ) 以及 MeOH ( 250 mL ) 同置於 500 mL 圓底燒瓶內，於 90 °C 下迴流；運用 TLC 片，點片追蹤確定反應完全。真空旋轉濃縮去除溶劑後，利用 EA 和 水萃取；取有機層並用 MgSO4 除水，最後藉由 silica gel 管柱層析
純化，用 n-hexane/ethyl acetate 當沖提液，得到純白色固體，產率 80 %。 1 H NMR ( 300 MHz, CDCl3 ) δ (ppm)：7.76 ( d, J = 8.7 Hz, 1H, Ar-H ), 7.74 ( d, J = 8.7 Hz 1H, Ar-H ), 7.06 ( d, J = 9.0 Hz 1H, Ar-H ), 6.10 ( s, 1H, Ar-OH ), 3.91 ( s, 3H, -OCH3 ).
60 methyl 4-((R)-octan-2-yloxy)-2-fluorobenzoate, 4-4 F HO OMe O F OMe O O OH DIAD/PPh3/THF 將化合物 4-3 ( 5 g, 29.4 mmol )、PPh3 ( 8.89 g, 33.8 mmol ) 加入 500 mL 雙頸瓶內，預先抽真空約一小時，在氮氣系統下，進行抽灌動作 至少三次；加入適量溶劑 THF，並於 10 分鐘後打 (S)-2-octanol ( 4.6 g, 35.2 mmol )，攪拌 15 分鐘後打入 DIAD ( 8.9 g, 44 mmol )，點片 追蹤確定反應完全。待反應完全，先將溶劑真空旋轉濃縮乾燥；最後 藉由 silica gel 管柱層析純化，用 n-hexane/ CH2Cl2 當沖提液，得到
淡黃色液體，產率 85 %。 1 H NMR ( 300 MHz, CDCl3 ) δ ( ppm )：7.92 ( d, J = 9.0 Hz, 1H, Ar-H ), 7.25 ( d, J = 8.7 Hz, 1H, Ar-H ), 6.87 ( d, J = 8.7 Hz, 1H, Ar-H ), 4.30 ( m, 1H, -OCH- ), 3.84 ( s, 3H, -OCH3 ), 1.71-1.57 ( m, 2H, -CH2- ), 1.42-1.25 ( m, 11H, -CH2CH3 ), 0.83 ( t, J = 6.0 Hz, 3H, -CH3 ). 4-((R)-octan-2-yloxy)-2-fluorobenzoic acid, 4-5 F OH O O F OMe O O KOH MeOH Reflux 合成方法與 1-2 類似。取化合物 4-4 ( 10 g, 35.5 mmol )、KOH
61 ( 5.95 g, 106 mmol ) 以及適量溶劑 MeOH 置於 500 mL 圓底燒瓶， 產物為黃色固體，產率 89 %。 1 H NMR ( 300 MHz, CDCl3 ) δ ( ppm ): 7.96 ( t, J = 8.7 Hz, 1H, Ar-H ), 6.71 ( d, J = 9.0 Hz, 1H, Ar-H ), 6.50 ( d, J = 9.0 Hz, 1H, Ar-H ), 4.41 ( m, 1H, -OCH- ), 1.79-1.60 ( m, 2H, -CH2- ), 1.47-1.26 ( m, 11H, -CH2CH3 ),
0.88 ( t, J = 6.6 Hz, 3H, -CH3 ). Anal. Calcd for C15H21FO3: C, 67.14; H,
7.89. Found: C, 67.06; H, 7.89. (R)-4-((benzyloxy)carbonyl)phenyl-2-fluoro-4-(octan-2-yloxy)benzoat e, 4-6 F OH O O O O O OBn O F HO DCC / DMAP / DCM O OBn 合成方法與 1-3 類似。將化合物 4-5 ( 11.25 g, 42 mmol )、benzyl 4-hydroxybenzoate ( 8 g, 35 mmol )、催化劑 DMAP ( 0.65 g, 5.3 mmol )， 以及 DCC ( 14.5 g, 70 mmol ) 同置於 500 mL 雙頸瓶內於室溫下反 應約 16 小時，得到白黃色固體，產率 87 %。 1 H NMR ( 300 MHz, CDCl3 ) δ ( ppm )：8.13 ( d, J = 8.7 Hz, 2H, Ar-H ), 8.02 ( t, J = 9.0 Hz, 1H, Ar-H ), 7.45-7.30 ( m, 5H, Ar-H ), 7.29-7.25 ( m, 2H, Ar-H ), 6.74 ( dd, J = 8.7 Hz, 1H, Ar-H ), 6.66 ( dd, J = 8.7 Hz, 1H, Ar-H ), 5.37 ( s, 1H, -OCH2Ph ), 4.40 ( m, 1H,-OCH- ), 1.70-1.61 ( m, 2H,
62 (R)-4-((2-fluoro-4-(octan-2-yloxy)benzoyl)oxy)benzoic acid, 4-7 O O O OH O F O O O OBn O F Pd/C H2 THF 合成方法與 1-4 類似。將化合物 4-6 ( 10 g, 20 mmol ) 置於 1000 mL 雙頸瓶內，以 300 mL 的 THF 溶解，加入 15 % Pd/C ( 1.5 g ) 催化 劑，在氫氣系統下，反應 overnight，得白色固體，產率 92 %。 1 H NMR ( 300 MHz, CDCl3 ) δ ( ppm )： 8.16 ( d, J = 8.7 Hz, 2H, Ar-H ), 8.03 ( t, J = 8.0 Hz, 1H, Ar-H ), 7.32 ( m, 2H, Ar-H ), 6.74 ( dd, J = 9.0Hz, 1H, Ar-H ), 6.68 ( dd, J = 11.7 Hz, 1H, Ar-H ), 4.42 ( m, 1H, -OCH- ), 1.71-1.60 ( m, 2H, -CH2- ), 1.33-1.27 ( m, 11H, -CH2CH3 ), 0.86 ( t, J =
6.3 Hz, 3H, -CH3 ). Anal. Calcd for C22H25FO5: C, 68. 03; H, 6.49. Found:
C, 67.78; H, 6.44. 3-(benzyloxy)phenol, 5-2 HO OH Br HO OBn K2CO3 / KI / reflux/ Acetone 將化合物 Resorcinol ( 10 g, 90.8 mmol ) 置於 500 mL 圓底燒瓶 內，加入 250 mL 的 Acetone 混合攪拌溶解，再加入 K2CO3 ( 38 g, 275.1 mmol ) 和 KI ( 7.6 g, 46.1 mmol )，攪拌打散，然後慢慢滴入
63
(bromomethyl)benzene ( 16.7g , 97.78 mmol ) 加熱至 60 °C 迴流 ，運 用 TLC 片，點片追蹤直到反應完全為止。冷卻至室溫，真空旋轉濃 縮移除溶劑，再利用 H2O 和 EtOAc 萃取，取有機層加入 MgSO4 除
水，濃縮乾燥；最後藉由 silica gel 管柱層析純化，用 n-hexane/EtOAc 當沖提液，得到淡黃色液體，產率 83%。
1
H NMR ( 300 MHz, CDCl3 ) δ (ppm)：7.19~6.98 ( m, 6H, Ar-H ),
6.41-6.33 ( m, 3H, Ar-H ), 5.20 ( s, 2H, -OCH2Ph ), 5 ( s, 1H,Ar –OH).
4-((3-(benzyloxy)phenoxy)carbonyl)phenyl-4-(pentyloxy)benzoate, 6-1 HO OBn 1-4 C5H11O O O O O OBn DCC/DMAP/DCM 合成方法與 1-3 類似。將化合物 5-2 ( 5 g, 25mmol )、1-4 ( 6.56 g,
20 mmol )、催化劑 DMAP ( 0.385 g, 3.15 mmol )，以及 DCC ( 8.654 g, 41.67 mmol ) 同置於 500 mL 雙頸瓶內於室溫下反應約 16 小時，得 到白色固體，產率 87 %。
1
H NMR ( 300 MHz, CDCl3 ) δ ( ppm )：8.21 ( d, J = 8.4 Hz, 2H, Ar-H ),
8.03 ( d, J = 8.4 Hz, 2H, Ar-H ), 7.30-7.20 ( m, 8H, Ar-H ), 6.87-6.69 ( m, 5H, Ar-H ), 5.08 ( s, 2H, -OCH2Ph ), 3.96 ( t, J = 6.3 Hz, 2H, -OCH2- ),
64 1.70-1.61 ( m, 2H, -CH2- ), 1.51-1.26 ( m,4H, -CH2- ), 0.86 ( t, J = 6.3 Hz, 3H, -CH3 ). .4-((3-hydroxyphenoxy)carbonyl)phenyl 4-(pentyloxy)benzoate, 6-2 C5H11O O O O O OBn C5H11O O O O O OH Pd/C H2 THF 合成方法與 1-4 類似。將化合物 6-1 ( 10 g, 19.6 mmol ) 置於 1000 mL 雙頸瓶內，以 300 mL 的 THF 溶解，加入 15 % Pd/C ( 1.5 g ) 催 化劑，在氫氣系統下，反應 overnight，得白色固體，產率 90 %。 1 H NMR ( 300 MHz, CDCl3 ) δ ( ppm )：8.21 ( d, J = 8.7 Hz, 2H, Ar-H ), 8.03( d, J = 8.7 Hz, 2H, Ar-H ), 7.27-7.21 ( m, 5H, Ar-H ), 6.87-6.69 ( m, 3H, Ar-H ), 5.01 ( s, 1H, -OCH2Ph ), 3.96 ( t, J = 6.6 Hz, 2H, -OCH2- ),
1.70-1.61 ( m, 2H, -CH2- ), 1.46-1.25 ( m,4H, -CH2- ), 0.90 ( t, J = 6.6 Hz, 3H, -CH3 ). (R)-3-((4-((4-(pentyloxy)benzoyl)oxy)benzoyl)oxy)phenyl 2-fluoro-4-(octan-2-yloxy)benzoate, 6-3 6-2 + 4-5 C5H11O O O O O O O F O DCC/DMAP/DCM 合成方法與 1-3 類似。將化合物 6-2 ( 5 g, 11.9 mmol )、4-5 ( 3.19
65 19.8 mmol ) 同置於 500 mL 雙頸瓶內於室溫下反應約 16 小時，得 到白色固體，產率 81 %。 1 H NMR ( 300 MHz, CDCl3 ) δ ( ppm )：8.25 ( d, J = 8.4 Hz, 2H, Ar-H ), 8.07 ( d, J = 8.7 Hz, 2H, Ar-H ), 8.00 ( t, J = 8.4 Hz, 1H, Ar-H ), 7.45 ( t, J = 8.3 Hz, 1H, Ar-H ), 7.34 ( d, 2H, J = 8.4Hz,Ar-H ), 7.16 ( m, 3H,
Ar-H ), 6.98 ( d, J = 8.7 Hz, 3H, Ar-H ), 6.74 ( m, 2H, Ar-H ), 6.66-6.61 ( m, 4H, Ar-H ), 4.41 ( m, 1H, -OCH- ), 4.00 ( t, J = 6.5 Hz, 2H, -OCH2- ),
1.81-1.71 ( m, 3H, -CH2- ), 1.40-1.25 ( m, 16H, -CH2- ), 0.90 ( m, 6H,
-CH3 ). Anal. Calcd for C40H43FO8: C, 71.62; H, 6.46. Found: C, 71.03; H,
6.45. 3-(benzyloxy)phenyl 4-(pentyloxy)benzoate, 7-1 HO OBn 1-2 C5H11O O OBn O DCC/DMAP/DCM 合成方法與 1-3 類似。將化合物 5-2 ( 5 g, 25 mmol )、1-2 ( 4.162 g, 20 mmol )、催化劑 DMAP ( 0.385 g, 3.154 mmol )，以及 DCC ( 8.654 g, 41.67 mmol )同置於 500 mL 雙頸瓶內於室溫下反應約 16 小時，得到白色固體，產率 87 %。
1
H NMR ( 300 MHz, CDCl3 ) δ ( ppm )：8.03 ( d, J = 8.4 Hz, 2H,
Ar-H ),7.30-7.20 ( m, 6H, Ar-H ), 6.77-6.67 ( m, 5H, Ar-H ), 5.16 ( s, 2H, -OCH2Ph ), 3.94 ( t, J = 6.3 Hz, 2H, -OCH2- ), 1.70-1.61 ( m, 2H, -CH2- ),
66 3-hydroxyphenyl 4-(pentyloxy)benzoate, 7-2 C5H11O O OBn O C5H11O O O OH Pd/C H2 THF 合成方法與 1-4 類似。將化合物 7-1 ( 10 g, 25.6 mmol ) 置於 1000 mL 雙頸瓶內，以 300 mL 的 THF 溶解，加入 15 % Pd/C ( 1.5 g ) 催化劑，在氫氣系統下，反應 overnight，得白色固體，產率 89 %。 1 H NMR ( 300 MHz, CDCl3 ) δ ( ppm )：8.03 ( d, J = 8.7 Hz, 2H, Ar-H ), 7.10-6.98 ( m, 3H, Ar-H ), 6.87-6.69 ( m, 3H, Ar-H ), 5.03 ( s, 1H, -OCH2Ph ), 3.94 ( t, J = 6.6 Hz, 2H, -OCH2- ), 1.71-1.65 ( m, 2H, -CH2- ), 1.35-1.27 ( m,4H, -CH2- ), 0.96 ( t, J = 6.6 Hz, 3H, -CH3 ). (R)-4-((3-((4-(pentyloxy)benzoyl)oxy)phenoxy)carbonyl)phenyl 2-fluoro-4-(octan-2-yloxy)benzoate, 7-3 O O O O O O F O C5H11O * DCC/DMAP/DCM 7-2 + 4-7 合成方法與 1-3 類似。將化合物 7-2 ( 3.57 g, 11.9 mmol )、4-7 ( 4.62 g, 11.9 mmol )、催化劑 DMAP ( 0.18 g, 1.5 mmol )，以及 DCC ( 4.11 g, 19.8 mmol ) 同置於 500 mL 雙頸瓶內於室溫下反應約 16
