國
立
交
通
大
學
資訊科學與工程研究所
碩
碩
碩
碩
士
士
士
士
論
論
論
論
文
文
文
文
應用於固態硬碟上的高效能寫入緩衝管理
演
算
法
An Efficient Buffer Management Algorithm for
Solid-State Disk
研 究 生：蘇宥全
指導教授：張立平 教授
中
中
中
中
華
華
華
華
民
民
民
民
國
國
國
國
九
九
九
九
十
十
十
十
八
八
八
八
年
年
年
年
七
七
七
七
月
月
月
月
應用於固態硬碟上的高效能寫入緩衝管理演算法
An Efficient Buffer Management Algorithm for
Solid-State Disk
研 究 生：蘇宥全 Student：You-Chiuan Su
指導教授：張立平 Advisor：Li-Ping Chang
國 立 交 通 大 學
資 訊 科 學 與 工 程 研 究 所
碩 士 論 文
A ThesisSubmitted to Institute of Computer Science and Engineering College of Computer Science
National Chiao Tung University in partial Fulfillment of the Requirements
for the Degree of Master
in
Computer Science
July 2009
Hsinchu, Taiwan, Republic of China
i 應 用 於 固 態 硬 碟 上 的 高 效 能 寫 入 緩 衝 管 理 演 算 法
學生：蘇宥全
指導教授：張立平
國立交通大學資訊科學與工程研究所碩士班
摘
要
SSD 使用 NAND Flash Memory 為基本的儲存元件具有讀取速度
快、抗振性佳等優點，在部份的應用上逐漸取代傳統硬碟成為系統的
主要儲存裝置。但因為 Flash Memory 的物理特性為在寫入資料前必需
先進行抹除的動作，由於抹除單位比寫入單位大很多的緣故，所以需
要對 random write 的寫入動作特別處理，否則會導致寫入效能不佳成
為系統的效能瓶頸。而且因為檔案系統內的資料破碎以及 Multi-Thread
的應用，寫到儲存裝置的 write pattern 會更加 random，如何改善因為
random write 造成的 SSD 寫入效能下降問題愈顯重要。我們提出一個
應用在 SSD 上的新 Buffer 管理演算法 HitStat，除了同時考慮時間區域
性和空間區域性外，並能夠動態的調整得到較佳的 Padding 設定來大幅
改善寫到 NFTL 的 write pattern。最後實驗結果顯示，HitStat 與既有 SSD
上的緩衝管理方法 FAB、BPLRU 相比，寫入效能平均改善了 30%以上。
關鍵字：NAND 快閃記憶體﹙NAND Flash memory﹚，
ii
An Efficient Buffer Management Algorithm for Solid-State Disk
student：You-Chiuan Su
Advisors：Dr. Li-Ping Chang
Department（Institute）of Computer Science
National Chiao Tung University
ABSTRACT
The base storage component of SSD is NAND Flash Memory, it has
some advantages such as the high speed of read operation and shock
resistance. On some application areas, SSD gradually replaces traditional
hard drive disk becoming the major storage device of entire system. But the
physical property of Flash Memory is Erase-before-Write, because of the
erase-unit is much larger than the write-unit, we need take care of the
random write pattern on SSD, otherwise the speed of write operation will
degradation and become the bottleneck of entire system. Furthermore, due
to disk fragmentation and applications of Multi-Thread, the write pattern
will become more random, how to improve the problem of write
throughput degradation on SSD caused by random write becoming more
and more important. We proposed a new buffer management algorithm
applied to SSD called HitStat, not only consider temporal locality and
spatial locality simultaneously, but also adjust the Padding Threshold to
better settings dynamically, much improve the write pattern written to
NFTL. Finally, it shows about 30% enhancement of write throughput
compared to FAB and BPLRU, which are other buffer management
algorithms on SSD.
iii
誌
謝
終於抵達寫致謝詞的這一刻，這意味著研究所生涯即將正式的畫上
句點，回顧兩年來的經歷，內心充滿幸福與感謝，首先誠摯的感謝指
導教授張立平老師，老師悉心的教導使我得以了解嵌入式系統的深
奧，不時的討論並指點我正確的方向，使我在這些年中獲益匪淺。因
為有你的體諒及幫忙，使得本論文能夠更完整而嚴謹。
二年的求學生涯裡，讓我學習了不少新的知識和待人接物的方法，
非常感謝，每個老師的敦敦教誨，勤而不懈的教導我，讓我能夠一路
走來都很順利。
再來，感謝在這段期間，黃士庭、郭郡杰、楊明毅、廖秀芬同學的
幫忙，使得我能順利走過這兩年。實驗室的黃偉杰、郭晉廷、黃義勛
學弟和黃莉君學妹們當然也不能忘記，你/妳們的幫忙及搞笑我銘記在
心。
研究口試期間，感謝謝仁偉老師和陳雅淑老師不辭辛勞細心審
閱，不僅給予我指導，並且提供寶貴的建議，使我的論文內容可以更
臻完善， 在此由衷的感謝。
感謝系上諸位老師在各學科領域的熱心指導，讓我增進各項知識
範疇， 在此一併致上最高謝意。
最後，謹以此文獻給我摯愛的雙親。
iv
目
錄
中文摘要 ………
i
英文摘要 ………
ii
誌謝
………
iii
目錄
………
iv
表目錄
………
vi
圖目錄
………
vii
一、
Introduction………
1
二、
Background………
2
2.1
Flash Geometry………
2
2.2
NAND Flash Translation Layer………
3
2.3
NFTL Characteristics………
4
2.4
Related Work………
6
三、
HitStat………
7
3.1
Problem Definition………
8
3.2
Buffer Management Concept………
8
3.3
Buffer Replacement Policy………
9
3.4
Padding………
11
3.5
Write-Back Policy………
12
四、
Implementation………
15
4.1
An approximation of P(Group
i) ………
15
4.1.1 Age Transformation Function………
15
4.1.2 Hit Log………
16
4.2
Essential Data Structure………
17
4.3
Overhead Analysis………
18
4.4
Other Optimizations………
18
4.4.1 Detail Replacement Policy………
18
4.4.2 The HitStat Adjustment………
19
五、
Performance Evaluation………
19
5.1
Experiment Settings………
19
5.2
Characteristics of NFTL & Write Buffer Policies……
21
5.3
Performance Evaluation………
24
5.3.1 Using Buffer on Block-level Mapping NFTL……
24
v
5.3.3 Using Buffer on FAST………
25
5.4
Buffer Size and Number of Log Blocks………
26
5.5
The Padding Model………
28
六、
Conclusion………
31
vi
表
目
錄
表 1
Environment Setup………
20
表 2
Comparisons of Buffer Management Algorithms……
20
表 3
The Settings of NFTL………
20
表 4
Disk trace Analysis………
21
表 5
Information of HitStat with BAST………
29
vii
圖
目
錄
圖 1
Flash Memory Geometry………
3
圖 2
Merge operations of Hybrid NFTL………
4
圖 3
BAST and FAST Schema………
5
圖 4
System Overview………
7
圖 5

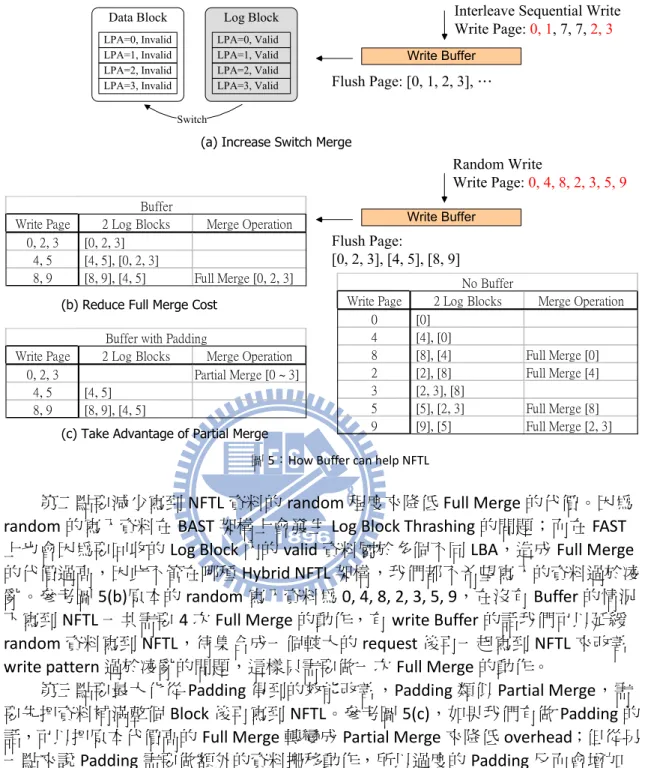

How Buffer can help NFTL………
9
圖 6

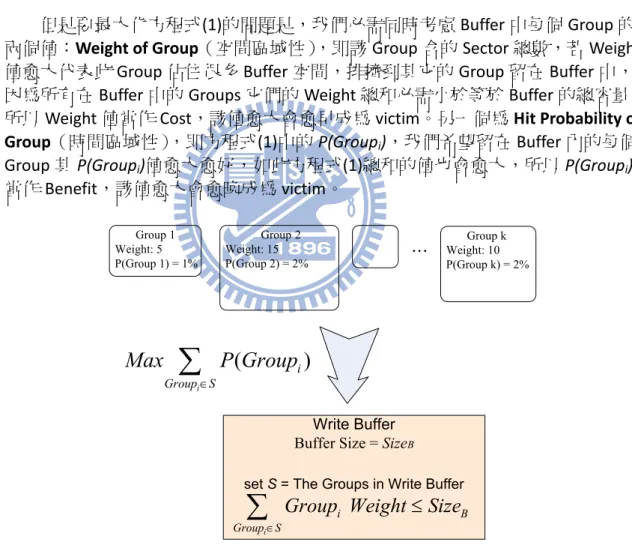

The Knapsack Problem………
10
圖 7
Illustration of Padding………

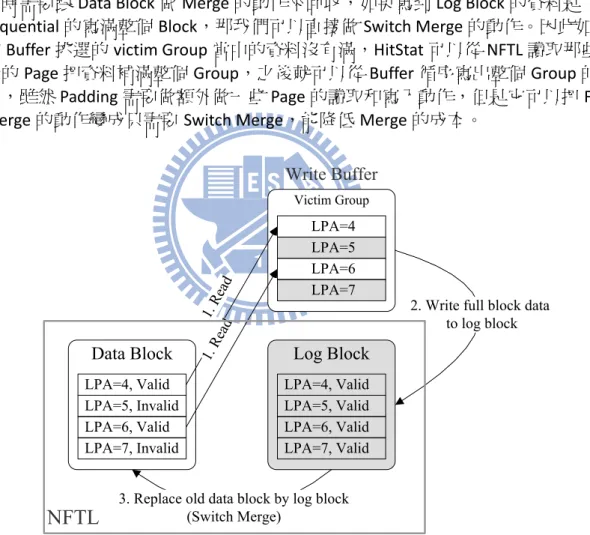

11
圖 8

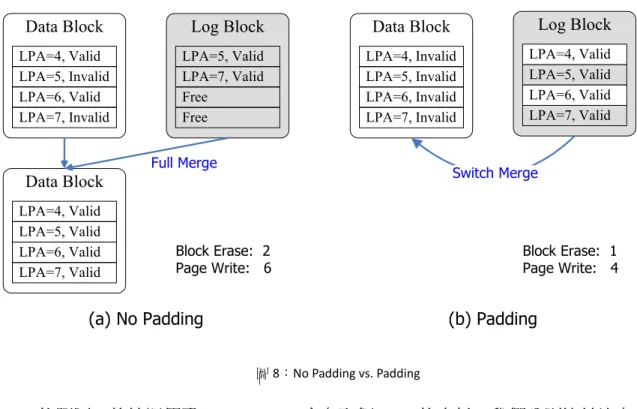

No Padding vs. Padding………
12
圖 9
Interact with NFTL by Padding………
13
圖 10

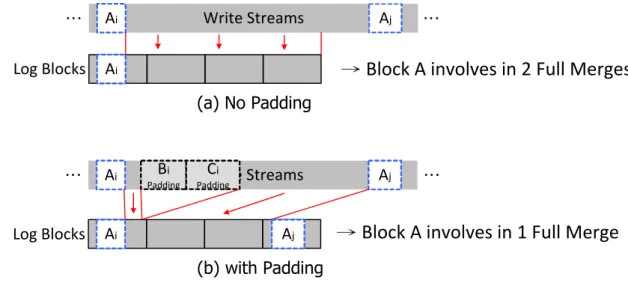

Example of Padding and no Padding………
14
圖 11

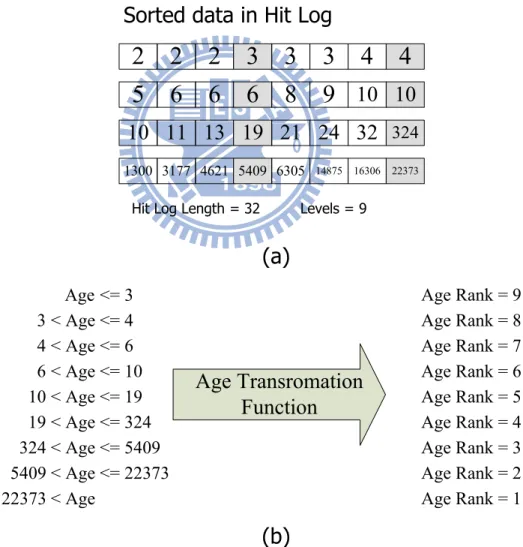

Illustration of Hit Log and Age Transformation
Function………
16
圖 12
Data Structure of HitStat………
17
圖 13
The Group characteristics of HitStat and the Padding
Threshold………
19
圖 14
Characteristics of Buffer on various NFTLs…………
21
圖 15
Comparison the characteristics of Buffer – 1…………
22
圖 16
Comparison the characteristics of Buffer – 2…………
23
圖 17
Comparison the throughput on BAST………
25
圖 18
Comparison the throughput on FAST………
26
圖 19
Various Buffer Size and Log Blocks on BAST………
27
圖 20
Various Buffer Size and Log Blocks on FAST………
28
圖 21
Padding settings –
fixed Threshold and by Padding Model………
31
1
一
一
一
一、
、
、
、Introduction
由於 NAND Flash Memory 的硬體特性優勢：耐震以及體積小，使得大部份的 嵌入式系統大都採用 NAND Flash Memory 做為其儲存系統。因此 NAND Flash
Memory的應用相當的廣泛，如：行動電話、多媒體播放器（PMP）、數位相框等。
隨著技術的進步，NAND Flash Memory 的容量也跟著變大，因此衍生出使用 NAND
Flash Memory為主要儲存媒體的固態硬碟-Solid-State Disk（SSD），用以取代傳統硬
碟，如 Notebook、Netbook 已逐漸使用抗振性佳的 SSD 為主要的儲存裝置。
NAND Flash Memory的物理特性是在寫入資料頁（Page）前必須先抹除（erase）
整個區塊（Block），Block 的大小比 Page 大很多，即一個區塊包含好幾個資料頁，
所以在抹除整個區塊前需要先搬移其中的有效資料頁（valid Page）到別的區塊， 造成抹除的區塊的成本非常高，尤其是待抹除區塊包含愈多的有效資料頁時。為 了提供上層簡單的 read、write 操作，會有一層 NFTL（NAND Flash Translation Layer） 來管理 NAND Flash Memory，通常 NFTL 會把 NAND Flash Memory 的區塊分成兩種： 大部份為 Data Blocks，區塊內的資料是按照位址順序儲存、小部份為 Log Blocks， 用來儲存新的寫入資料。跟傳統硬碟相比，SSD 有非常好的隨機讀取效能（random
read），因為 NAND Flash Memory 沒有傳統硬碟需要移動機械手臂到待讀取位置所
造成的搜尋時間（seek delay）；而在順序讀取（sequential read）和順序寫入
（sequential write），SSD 比起傳統硬碟有相當或者更好的效能；但是 SSD 在隨機寫
入（random write）下的效能非常差，雖然 NAND Flash Memory 的寫入沒有 seek delay，但是它有另外一個問題。
因為在一般電腦用途的 workload 中有許多只有偶爾寫入的 random write 以及 分成好幾段 requests 的 sequential write，由於這類資料會被寫到 Log Block 且不容 易被 invalidate 的特性，引發 NFTL 在回收空間時需要做大量 valid Page 搬移的動作，
使 SSD 的寫入效能大幅下降。而這個問題也會愈來愈嚴重，主要有兩種原因：（1）
作為一般電腦上的儲存裝置，它的寫入 pattern 不同於一般的使用，如：數位相機 對儲存系統的寫入大都是 sequential write。而作業系統對儲存裝置的寫入大多是交 雜的 sequential、random write，隨著一般電腦效能愈來愈強大，使用者同時間使
用多種軟體更會加劇這種現象，增加 random write 的程度。（2）隨著 NAND Flash
Memory容量愈來愈大以及 Multi-Channel 的應用，SSD 上的 Logical Block size 也會
非常的大，意謂說要回收區塊時，需要搬移的 valid data 資料量也會上升，增加回 收區塊的成本。因此如何改善 SSD 在一般用途下因為寫入所造成的效能瓶頸問題 愈來愈重要。
目前有兩種方式試圖改善這個問題，Gupta 等人提出 DFTL[1]，使用 full
Page-level mapping的 NFTL 演算法可以增加 random write 的寫入效能。而我們則是
在 SSD 內使用 Buffer 來改善 random write 的寫入效能瓶頸，Buffer 可以直接套用到 現有的 SSD 產品以及既有的 NFTL 上，因為重新設計 mapping 方式複雜的 NFTL 演 算法可能衍生出一些不可預期的問題。
現有的 Flash 儲存系統上之 Buffer 管理方法有 FAB[2]、BPLRU[3]，它們都是以
Block為單位把 Buffer 中的資料分群（Group）管理，其中 FAB 注重空間區域性（spatial
locality）：儘量把含有較少資料的群留在 Buffer 中，對於含資料量較多的群優先成
為 victim，目的是儘量增加寫到 NFTL 資料 sequential write 的比例，但由於忽略了 時間區域性的重要性，如果某個群所含的資料量很少，可能會一直留在 Buffer 沒
有機會被寫出而佔住許多空間；BPLRU 則注重時間區域性（temporal locality）：用
2
式來管理群，可能使 hot 和 cold 資料同時在群中，因為 hot 資料一直被 hit 的緣故， 造成 cold 的資料沒有機會 flush 出去而積累在 Buffer 中，而且沒有特別留住資料較 少的群，這些資料是造成 random write 的主要原因。
我們提出一個在 Flash 儲存系統上的新 write Buffer 管理演算法稱為 Hit Statistic （HitStat）來改善 random write 的寫入效能，藉由 Buffer 把 write requests 整理成
NFTL較容易處理的 write pattern，主要是儘量減少 random write 比例、增加
sequential write的比例。為了達到這個目的，我們同時考慮時間區域性及空間區域
性，一方面要留住最近被寫入的群來收集 sequential data，另一方面也要把含有較 少資料的群留在 Buffer 中。要充份運用 Buffer 空間避免只著重一種特性會排擠到 另一個特性的資料留在 Buffer 中，HitStat 使用能夠依不同 workload 動態調整的
Cost-Benefit Analysis來決定 Buffer replacement policy，而 Buffer 的 flush Groups 總
數在 512KB Block size、16MB Buffer、相同的 workload 下可以達到 FAB 的 54.4%，
BPLRU的 70.2%。
除了 Buffer 本身可以運用的容量，NFTL 有更大的 Log Blocks 區域，因此 HitStat 也考量到跟 NFTL 配合來運用 Buffer 和 Log Block 的空間以發揮各自的特長提昇 SSD 整體效能。對 NFTL 來說 Padding[4]過的資料可以直接取代原本舊的 Data Block；而 不做 Padding 的資料則會直接寫到 Log Block 中，但之後有回收區塊的代價。對於 什麼時機應該做 Padding，[3, 4]中沒有說明，而這卻是一個相當關鍵的問題，因為 過度的 Padding 不能利用到 Log Block 的空間，反而會導致效能下降。此篇 Paper 中我們定義一個 NFTL 的 Padding Model，HitStat 可以根據該 Model 導出的方程式， 動態決定是否對寫到 NFTL 的資料做 Padding 的動作，而實驗結果 Padding Model 可以收斂接近到最佳的 off-line Padding 設定，讓 SSD 整體效能達到最高。
接下來的章節中，第二章 Backgrond 我們會介紹 NAND Flash Memory 以及基本 的 NAND Flash Translation Layer 架構，並在 Related Work 說明既有在 Flash Storage 上的 Buffer/Cache 演算法及它們的問題；第三章先說明應用在 Flash Storage 上的
write Buffer管理方法設計時需要考量的原則，然後介紹我們提出的方法 HitStat 的
replacement policy以及 Padding Model；第四章主要說明 HitStat 的 implementation
以及 replacement policy 細節；第五章實驗會把我們的 Buffer 管理演算法 HitStat 跟 另外兩種既有方法 FAB、BPLRU 比較。首先比較 Buffer 的基本特性，接來來我們把
Buffer架在兩種基本的 NFTL 架構 BAST、FAST 上比較效能，然後再驗證我們提出的
Padding Model可以動態收斂到最佳的 off-line Padding 設定；最後第六章 Conclusion
為此篇論文做總結。
二
二
二
二、
、
、
、Background
2.1 Flash Geometry
NAND Flash Memory的組成如圖 1，主要是由多個區塊所組成，每一個區塊又
是由多個 Pages 所組成。NAND Flash Memory 的一次寫入單位（write unit）則為一 個 Page，每一個 Page 會有一個 Spare Area，可以用來儲存 User Area 中資料的
mapping資訊或者 Error Correcting Code。而刪除單位（erase unit）則為一個區塊，
即每次執行 erase 時都是以區塊為單位。NAND Flash Memory 在更新資料時與一般 的 block device 不同，如：disk，在更新某部份的資料後可直接寫回其原本的實體 位置，但是 NAND Flash Memory 無法將更改完後的資料直接寫入至該資料原本所 在的實體位置，必須再額外找空閒的 Page 寫入，此動作即稱為 outplace-update。
3
存有很多 invalid data，因此 NAND Flash Memory 每隔一段時間即要清除那些 invalid data，以空出空間提供其他 data 儲存，此動作稱之為 Garbage Collection。
圖 1：Flash Memory Geometry
2.2 NAND Flash Translation Layer
由於 SSD 與 Hard Drive Disk 的硬體架構的不同，因此以往的 File Systems，如： Ext2、Ext3、NTFS、FAT 等皆無法直接在 NAND Flash Memory 上使用，但可能在 SSD 上使用的作業系統種類相當多，會使用到的 File System 則會依所使用的作業系統 不同而不同，為了能讓 SSD 能適用於現有的 for block device 的 File System，因而有
了一個 Translation Layer：NFTL（NAND Flash Translation Layer），把自己模擬成一般
硬碟以提供上層 File System 的讀寫要求，而 NFTL 主要的功能包含(1)update policy、 (2)Address Translation、(3)Garbage Collection、(4)Wear Leveling、(5)Error Code
Correction以管理整塊 NAND Flash Memory，因此 NFTL 的演算法對 SSD 的整體效能
影響很大。
討論兩種極端 mapping 方式，Page-level 和 Block-level mapping 的 NFTL。
Page-level mapping NFTL雖然可以得到很好的效能，但在 RAM 中需儲存每個 Page
從邏輯位置到實體位置的對應資訊，假設儲存一個 Page 的位置對應資訊需要 4Byte 空間、一個 Page 的大小為 4KB，一塊 16GB 的 NAND Flash Memory 就需要用掉 16MB 的 RAM 空間來儲存整個 mapping 資訊，如此大的 RAM 顯然不合乎 SSD 成本考量， 而且突然斷電後如何重建 mapping 資訊是一個問題。另一種極端的 NFTL mapping 方式，Block-level mapping NFTL 只把 Block 的 mapping 資訊存在 RAM 中，雖然需要 的 RAM 容量非常小，但即使每次只寫入少量的資料都需要抹除整個 Block 來寫入 新增料，造成大量的 overhead 所以效能非常差。
為了解決上述兩種極端 NFTL 的缺點，各種 Hybrid NFTL[5-8]架構被提出來，主 要是 mapping 方式混合了 Page-level 和 Block-level mapping。它們把 Blocks 分成兩 種：Data Blocks、Log Blocks，Data Blocks 內的資料都按邏輯位置擺放依 Block-level 方式 mapping，全部 Data Blocks 所佔的空間即為上層 File System 看到的硬碟總容 量；而 Log Blocks 則依 Page-level 方式 mapping，用來儲存新寫入的資料。當 Log Block 沒有空間可以寫入時，NFTL 需要做 Garbage Collection 的動作把部份在 Log Block 內的資料寫回其應該擺放的 Data Block 中，在 Hybrid NFTL 中我們稱之為 Merge， 主要 Merge 方式有 Switch Merge、Partial Merge 以及 Full Merge 三種。
Blocks Flash memory … … … … 4096 bytes user area 128 bytes spare area Pages
4

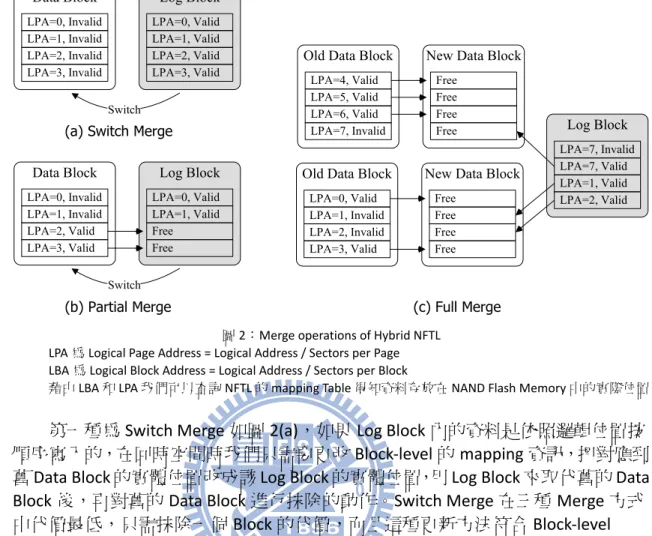

圖 2：Merge operations of Hybrid NFTL LPA為 Logical Page Address = Logical Address / Sectors per Page LBA為 Logical Block Address = Logical Address / Sectors per Block
藉由 LBA 和 LPA 我們可以查詢 NFTL 的 mapping Table 得知資料存放在 NAND Flash Memory 中的實際位置
第一種為 Switch Merge 如圖 2(a)，如果 Log Block 內的資料是依照邏輯位置按 順序寫入的，在回時空間時我們只需要更改 Block-level 的 mapping 資訊，把對應到 舊 Data Block 的實體位置改成該 Log Block 的實體位置，用 Log Block 來取代舊的 Data
Block後，再對舊的 Data Block 進行抺除的動作。Switch Merge 在三種 Merge 方式
中代價最低，只需抹除一個 Block 的代價，而且這種更新方法符合 Block-level
mapping的規則。
第二種為 Partial Merge 如圖 2(b)，如果 Log Block 內的資料是依照邏輯位置按 順序寫入但還未被寫滿，則我們必需要先從別的地方讀取資料把 Log Block 依序補 滿後，再做如圖 2(a)Switch Merge 的動作，因此 Partial Merge 比 Switch Merge 額外 多出搬移數個 Pages 的代價，如果原本 Log Block 內含的資料量愈少，需要搬移的 資料愈多，會造成 Partial Merge 的代價愈高。
最後一種為 Full Merge 如圖 2(c)，如果 Log Block 內的資料不是按邏輯位置順序 寫入的，則只能做 Full Merge，需要先把原本在 Data Block 和 Log Block 內的 valid 資料搬移到新的 Block 後，再更改 Data Block 的 mapping 資訊指到新的 Data Block， 再對 Log Block 和舊的 Data Block 進行抹除的動作。如果原本 Log Block 內的 valid 資料分別屬於 N 個不同的 Block，則 Full Merge 的代價一共需要 N+1 個 Blocks 抺除 和 N*每個 Block 內 Page 數量的 Pages 搬移動作，N 愈大回收的代價愈高。某些 NFTL 架構下由於 N 可能很大造成 Full Merge 的代價過高，有時候在寫入資料時會有系 統 delay 的情況。
2.3 NFTL Characteristics
雖然 Hybrid NFTL 改善了 Page-level 和 Block-level mapping NFTL 的缺點，但對於 一般用途的 write pattern，也有它們不足的地方導致效能下降，主要原因是 Full
Merge的代價太高。而最近提出的 SuperBlock[6]、LAST[8]也試圖把冷、熱資料分開
以降低 Merge 的代價，但 SuperBlock 需要明確調校參數而 LAST 也要外部的 locality
Data Block LPA=1, Invalid LPA=3, Invalid LPA=0, Invalid LPA=2, Invalid Log Block LPA=1, Valid LPA=3, Valid LPA=0, Valid LPA=2, Valid Switch
Old Data Block
LPA=1, Invalid LPA=3, Valid LPA=0, Valid LPA=2, Invalid Log Block LPA=7, Valid LPA=2, Valid LPA=7, Invalid LPA=1, Valid
New Data Block
Free Free Free Free
(a) Switch Merge
(c) Full Merge Old Data Block
LPA=5, Valid LPA=7, Invalid LPA=4, Valid LPA=6, Valid
New Data Block
Free Free Free Free Data Block LPA=1, Invalid LPA=3, Valid LPA=0, Invalid LPA=2, Valid Log Block LPA=1, Valid Free LPA=0, Valid Free Switch (b) Partial Merge
5
檢測機制使 Hybrid NFTL 的設計趨向複雜。為了說明 Hybrid NFTL 的問題，接下來我 們介紹兩種基本的 Hybrid NFTL 架構 BAST[5]、FAST[7]以及造成其效能瓶頸的原因。
BAST和 FAST 各儲存兩張 Table，一張是 Logical-to-Physical Table（L2P Table）主要
存 Block-level mapping 資訊（圖 3(a)），而另一張則是儲存 Log Blocks 的 mapping 資
訊。

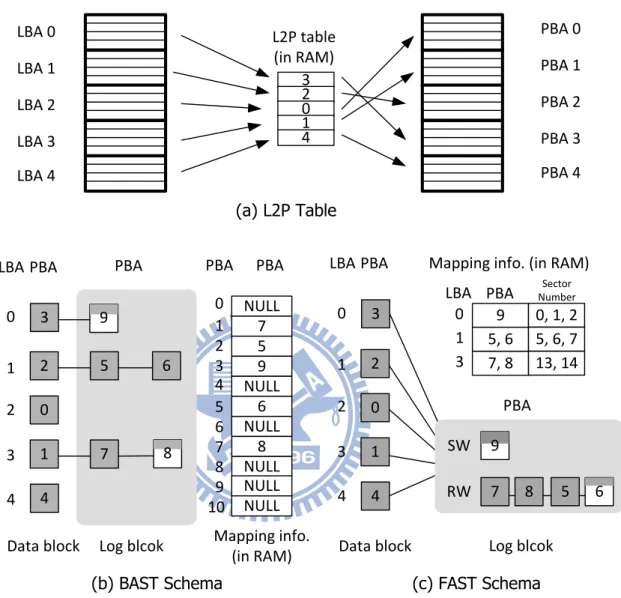

圖 3：BAST and FAST Schema，LBA：Logical Block Address、PBA：Physical Block Address
參考圖 3(b)，BAST 採用的是 Block chain 的方式，當一個 Log Block 被寫完之後 則再向系統要求一個 Log Block，並會串接在原本的 Log Block 後面，若該 LBA 相當 的 hot，則該 LBA 會串上相當多的 Log Block，而做 GC 時會選擇一條 Block chain 來 回收。由於 BAST 會把屬於不同 LBA 的資料寫到不同的 Block chain 中所以不會混在 一起，因此優點是可以把交錯的 multiple sequential write streams 分開寫到不同的
Log Block中，只需代價低的 Switch Merge 或 Partial Merge；而且每一條 Block chain
中的資料都屬於同一個 LBA，這樣在做 Full Merge 的時候只需要搬移 1 個 Block 的 資料量。但缺點為，(1)對於應用在電腦儲存系統的 SSD 來說，write pattern 大多是 相當 random 的，而且只有少部份是 hot data，大部份為 cold random data 會打中 大量不同的 LBA，當 Log Block 數量不夠時，Block chains 之間會競爭有限的 Log
Block，造成很多 Log Block 只有寫入少量 data 就被回收，這個現象我們稱為 Log Block
3
2 5 6
0
1 7
Data block Log blcok
NULL 7 5 9 NULL 6 NULL 8 PBA 0 1 2 3 4 5 6 7 Mapping info. (in RAM) NULL 8 PBA PBA 0 1 2 3 4 4 109 NULLNULL 9 8 9 5, 6 7, 8
Mapping info. (in RAM)
0 1 3
LBA PBA NumberSector
0, 1, 2 5, 6, 7 13, 14 3 2 7 8 0 1 5
Data block Log blcok
PBA PBA 0 1 2 3 4 4 SW RW 6 9
(b) BAST Schema (c) FAST Schema
3 2 0 1 4 LBA 0 LBA 1 LBA 2 LBA 3 LBA 4 L2P table (in RAM) PBA 0 PBA 1 PBA 2 PBA 3 PBA 4 LBA PBA LBA (a) L2P Table
6
Thrashing，其它跟 BAST 架構相近的 NFTL 如 optimistic FTL[9]，也有 Log Block
Thrashing的問題。(2)Log Block 內資料的 mapping 資訊被儲存在各個 Page 的 Spare
Area中，如果要讀取某個 Page 時可能需要讀完整個 Block chain 的資料才能找到該
Page最新的 update 位置，造成讀取效能下降。
參考圖 3(c)，FAST 的 Log Block 有一個 SW Log Block（sequential write Log Block），
其它都為 RW Log Block（random write Log Block），FAST 會試圖把 sequential write
依位置順序寫到 SW Log Block，當 SW Log Block 寫滿或者要寫另一筆新的 sequential 資料時會對 SW Log Block 做 Switch Merge 或 Partial Merge 來取代舊的 Data Block。
FAST主要的優點是可以完整的利用 Log Block 空間，沒有像 BAST 有 Log Block
Thrashing的問題，但有其它的缺點，(1) 隨著 P2P 以及 Multi Thread 軟體的發展會
產生交錯的 multiple sequential write streams，FAST 會把大部份的這類資料也交雜 寫到同一個 RW Log Block 中，因為無法把這些 sequential write 分開寫到不同的 Log
Block做 Switch Merge，增加大量額外的回收成本。(2)FAST 做 GC 時會回收最早寫
入的 RW Log Block，如果其中含有大量的 valid data 屬於不同的 LBA 時，需要把每 個不同 LBA 的 valid 資料搬移到新的 Block 後再對原本的 Data Block 和 Log Block 進 行抹除，造成有時候做單次 Full Merge 動作的成本相當高，導致系統 delay 的問題。 (3)由於 Log Block 是用完全的 Page-level mapping，儲存 mapping 資訊需要用到的
RAM空間比 BAST 高很多，因為使用的 RAM 空間受到限制實際上能夠運用的 Log
Blocks數量有限。
2.4 Related Work
傳統硬碟跟 SSD 一樣在 random write pattern 有效能下降的問題，傳統硬碟是
因為需要移動機械式手臂到待讀取位置產生的搜尋時間（seek delay），而 SSD 主要
是要回收因 outplace-update 而被 invalid data 佔據的空間。SSD 可以使用別種的 NFTL
mapping方式如 Page-level mapping[1]、SuperBlock[6]、multi mapping granularities[10]
來改善，但 NFTL 演算法會變的相當複雜，可能會有一些不知如何調校的參數或者 產生其它如 reliable、開機時間、需要過多 CPU 及 RAM 資源的問題。另一種改善 方式是在 SSD 上使用 Write Buffer 來改善 write pattern，並配合基本的 NFTL 架構， 也是此篇論文主要的研究部份。
Jiang等人提出 Dual Locality（DULO）[11]，不同於大部份舊方法只著重在時間
區域性單純使用 LRU 順序 replace，DULO 同時考慮時間區域性及空間區域性來決定 replacement policy，雖然 DULO 主要是為傳統硬碟設計的方法，但主要的目的跟我 們的方法相近，會同時考量資料留在 Buffer 的時間以及 sequential 程度。而 HitStat 主要是針對 SSD 的 Buffer 管理演算法，因應 NAND Flash Memory 的物理特性來設 計，在實作方面跟 DULO 有很大的差異。
目前既有對於 NAND Flash Memory 的 Buffer/Cache[2, 3, 12]演算法，CFLRU[12] 是 OS 上的 Buffer/Cache 管理機制，因為 Flash Storage 的讀取比寫入快很多，CFLRU 會把 LRU 分成兩個區段，從較冷的區段優先選擇 clean Page 成為 victim 以減少寫出 資料到 Flash Storage。DULO 以及 CLC[9]也同樣把 LRU 分區段從較冷的區段中挑選 victim，但如何決定各個區段的長度成為一個需要設定的參數，在不同 workload、 不同的 Buffer/Cache size 條件下需要實際調校優化這個參數才能得到較好的效能。 FAB[2]、BPLRU[3]是 Flash-Aware，即直接在 Flash Storage 上使用 embedded RAM
Buffer的管理方法，為本篇論文的主要比較對象，兩者都會把屬於同一個 LBA 的資
7
出該群都屬於同一個 LBA 的資料。
FAB的 replacement policy 注重空間區域性，優先選擇含最多資料的群為
victim，它希望從 Buffer flush 出的資料是大筆 sequential 的資料，而儘量把含較少 資料的群留在 Buffer 中。但該方法的缺點是忽略了時間區域性的重要性，如果某 個群所含的資料量很少，可能會一直留在 buffer 而沒有機會被寫出，這類資料會 佔住 Buffer 的可用空間；另外對於 sequential write 來說，大多的群只收集到小部 份的 sequential data 就會成為含資料最多的群而先被寫出，最會導致留在 Buffer 中的都是含資料量少的群。
BPLRU的 replacement policy 注重時間區域性，依 LRU 順序選擇最久沒有被寫
入資料的群為 victim，它目的主要除了吸收熱資料外，對於 sequential write 也可以 收集滿整個群的資料後再寫到 NFTL，而且使用 Padding 的機制來增加 Switch Merge 的機會。但缺點是因為用 LRU 的方式來管理群，如果 hot 和 cold 資料同時在群中， 因為 hot 資料一直被 hit 的緣故，造成 cold 的資料沒有機會 flush 出去而積累在 Buffer 中；另一個缺點是沒有特別留住資料較少的群，這些資料是造成 random write 的 主要原因，而且沒有說明什麼時候做 Padding，如果對這些含較少資料的群也使用 Padding代價反而會更高。 就以上的討論來說，既有的 Buffer/Cache 演算法如 FAB、BPLRU 只單獨考量時 間區域性或空間區域性，由於過份注重單一特性，造成某些資料會霸佔住 Buffer 空間而排擠到另一種特性的資料留在 Buffer 中，造成 Buffer 無法吸收這種特性的 workload來幫助 NFTL，導致整體 SSD 效能改善有限。其它一些方法如 DULO、CLC 把 LRU 分成熱區段和冷區段，再從較冷的區段選擇 victim，但卻有如何調整區段大 小的參數問題，固定的設定也無法適用到不同的 Buffer size 以及不同的 workload。 為了改善既有方法的問題，我們提出新的 Buffer 管理演算法 HitStat 能夠同時考量 時間區域性或空間區域性，並且避免掉非直觀、可能會對實驗結果造成很大影響 的參數設定。
三
三
三
三、
、
、
、HitStat
圖 4：System Overview File System (e.g. NTFS/EXT3/FAT32) H o st S S D NFTLNAND Flash Memory Write Buffer OS Buffer/Cache
8
為了改善 Flash Storage 的效能瓶頸，我們提出一個 Buffer 管理演算法 HitStat， 主要應用在 Flash Storage 的儲存裝置上如 SSD。HitStat 只對寫入的要求做分配和管 理 Buffer memory 的動作，因為主要是寫入資料時會造成 SSD 的效能瓶頸，而對 read 來說大部份 NFTL 架構都能夠快速讀取資料，而且作業系統中 Cache 有容量更大的
DRAM來處理 read。圖 4 為本篇論文考量的系統架構，Host 端底層由 File System
和 OS 管理的 Buffer/Cache 來處理對儲存裝置的讀寫操作；而 SSD 裝置主要有 NFTL 和主要的儲存元件 NAND Flash Memory，我們的方法是在 NFTL 之上使用 write Buffer，把複雜的 write requests 重新整理成 NFTL 善於處理的 write pattern 來改善
SSD的效能瓶頸。
HitStat演算法的概念主要包括兩部份，使用 Cost-Benefit Analysis 同時考慮時
間區域性和空間區域性的 Buffer replacement policy；能應用於各種 Hybrid NFTL 的 Padding Model，我們根據 Padding Model 得到的結果動態決定是否對寫出的 Group 做 Padding 的動作。
3.1 Problem Definition
我們的 Buffer 主要是建構在 NFTL 之上，因此 Buffer 方法需要能針對 NFTL 的 弱點來改善，就章節 2.3 中對 BAST、FAST 的敘述，在一般電腦儲存系統上大量的
random write以及交錯的 sequential write pattern 是造成 Hybrid NFTL 效能瓶頸的主
要原因，我們需要發揮 Buffer 的優點來處理這些 NFTL 不善處理的 write pattern。 以下幾點是應用在 SSD 上的 Buffer 管理演算法在設計時需要考量的部份，(1)時間 區域性方面，必需能夠留住較年輕的資料才能吸收 hot data。(2)空間區域性方面， 要讓寫出的資料儘量 sequential 必需把含資料較少的 Block 儘量留住 Buffer 中來減 少 random 程度，而且要儘早寫出 sequential 資料避免它們佔住 Buffer 空間。(3)對 交錯的 sequential write pattern，為了要循序寫到 Log Block 才能做代價低的 Switch Merge，因此能 inplace-update 的 Buffer 必需能把分散成好幾個 write requests 的
sequential write整理成以 Block 為單位再 flush 到 NFTL，避免 sequential 資料被寫
到 Log Block 佔住空間。(4)從 Buffer 寫出的資料可以做 Padding，把資料補滿整個
Block後寫到 NFTL 直接做 Switch Merge，適當的 Padding 設定能夠大幅改善效能。
(5)在不同的作業系統不同用途的電腦上 write pattern 也會相差很多，因此好的
Buffer管理方法必需可以隨著不同的 write pattern 來改變 replacement policy。(6)
演算法在搜尋、加入、挑選 victim 時都不能過慢，最好是 O（1），不隨著 buffer size
增大而變慢。
3.2 Buffer Management Concept
對於 SSD 的寫入效能不佳的問題，主要是因為回收 invalid 資料的代價過高， 在章節 2.2 中有介紹關於 Hybrid NFTL 回收空間的三種 Merge 方式，這邊我們說明 對於交錯的 sequential write 和 random write 來說，write Buffer 應該如何幫助 NFTL 才能降低 Merge 的代價來改善整體效能。
首先寫到 NFTL 的資料能夠儘量提昇做 Switch Merge 的機會，因為 Switch Merge 代價最低只需抹除一個 Block，所以 Buffer 要能夠收集循序的寫入資料。如圖 5(a) 中原本的循序寫入資料 0, 1, 2, 3 被分成前後兩筆 request，在沒有 Buffer 的情況下， 資料 0, 1, 2, 3 會被分開寫到 Log Block 佔住空間，之後還需要做回收的動作。如果 有 Buffer 的話我們能夠把資料 0, 1, 2, 3 收集在一起再同時寫到 NFTL，因為 Log Block 內是按順序被寫滿的，所以可以做 Switch Merge 只需抹除一個 Block 的代價。
9 Data Block LPA=1, Invalid LPA=3, Invalid LPA=0, Invalid LPA=2, Invalid Log Block LPA=1, Valid LPA=3, Valid LPA=0, Valid LPA=2, Valid Switch
(a) Increase Switch Merge
(c) Take Advantage of Partial Merge (b) Reduce Full Merge Cost
Write Buffer
…
Write Buffer
Write Page 2 Log Blocks Merge Operation
0 [0] 4 [4], [0] 8 [8], [4] Full Merge [0] 2 [2], [8] Full Merge [4] 3 [2, 3], [8] 5 [5], [2, 3] Full Merge [8] 9 [9], [5] Full Merge [2, 3] No Buffer Write Page 2 Log Blocks Merge Operation
0, 2, 3 [0, 2, 3] 4, 5 [4, 5], [0, 2, 3]
8, 9 [8, 9], [4, 5] Full Merge [0, 2, 3] Buffer
Write Page 2 Log Blocks Merge Operation
0, 2, 3 Partial Merge [0 ~ 3]
4, 5 [4, 5] 8, 9 [8, 9], [4, 5]
Buffer with Padding
圖 5：How Buffer can help NFTL
第二點要減少寫到 NFTL 資料的 random 程度來降低 Full Merge 的代價。因為
random的寫入資料在 BAST 架構上會發生 Log Block Thrashing 的問題；而在 FAST
上也會因為要回收的 Log Block 內的 valid 資料屬於多個不同 LBA，造成 Full Merge 的代價過高，因此不管在哪種 Hybrid NFTL 架構，我們都不希望寫入的資料過於凌 亂。參考圖 5(b)原本的 random 寫入資料為 0, 4, 8, 2, 3, 5, 9，在沒有 Buffer 的情況 下寫到 NFTL 一共需要 4 次 Full Merge 的動作，有 write Buffer 的話我們可以延緩
random資料寫到 NFTL，待集合成一個較大的 request 後再一起寫到 NFTL 來改善
write pattern過於凌亂的問題，這樣只需要做一次 Full Merge 的動作。
第三點要最大化從 Padding 得到的效能改善，Padding 類似 Partial Merge，需 要先把資料補滿整個 Block 後再寫到 NFTL。參考圖 5(c)，如果我們有做 Padding 的 話，可以把原本代價高的 Full Merge 轉變成 Partial Merge 來降低 overhead；但從另 一點來說 Padding 需要做額外的資料搬移動作，所以過度的 Padding 反而會增加 overhead，因此 Buffer 管理方法要適當的調整 Padding 條件才能得到較大的效能改 善。另外如果 Buffer 管理方法能滿足第二點讓寫出的 request 所含的資料量較大， 做 Padding 的代價也會比較少，能夠從 Padding 得到的效能改善幅度愈大。
3.3 Buffer replacement policy
因為 NAND Flash Memory 的抹除單位為 Block，HitStat 會把 Buffer 中屬於相同
LBA的資料整合在一起以 Group 的方式來管理，而我們的目標是最大化 Group Hit
Ratio，如方程式(1)，其中 P(Groupi)代表 Group i 會被 hit 的機率。最大化 Group Hit
Ratio可以讓 Buffer 具有章節 3.2 中敘述的優良特性，以下就三點來說明為何要最
10
第一點是收集 sequential wrtie 增加 Switch Merge 的機會，由於循序寫入會短 時間重覆寫入同一個 LBA 的資料，所以為了要增加 Group Hit Ratio，Buffer 勢必要 能夠收集這類資料，否則 Group Miss 的次數會大幅上昇；第二點是降低寫到 NFTL 資料的 random 程度來降低 Full Merge 的代價，而儘量增加 Group Hit 的機會可以 把數個含資料量少的 random write 集合成一個含資料較多的 Group 後再寫到 NFTL，另一方面也減少把含資料量少的 Group 寫到 NFTL；最後一點是參考 Partial
Merge的優點，適當的使用 Padding 來改善效能，而 Padding 的代價是需要搬移那
些不在 Group 內的資料把 Group 補滿，因此如果我們能達到第二點的要求，可以 增加 flush Group 平均含的資料量，做 Padding 的代價就會較低，可以藉由 Padding 來得到更大的效能改善。 in Buffer
(
)
i i GroupMax
∑
P Group
(1) 但是要最大化方程式(1)的問題是，我們必需同時考慮 Buffer 中每個 Group 的兩個值：Weight of Group（空間區域性），即該 Group 含的 Sector 總數，若 Weight
值愈大代表此 Group 佔住很多 Buffer 空間，排擠到其它的 Group 留在 Buffer 中， 因為所有在 Buffer 中的 Groups 它們的 Weight 總和必需小於等於 Buffer 的總容量， 所以 Weight 值當作 Cost，該值愈大會愈早成為 victim。另一個為 Hit Probability of
Group（時間區域性），即方程式(1)中的 P(Groupi)，我們希望留在 Buffer 內的每個
Group其 P(Groupi)值愈大愈好，如此方程式(1)總和的值也會愈大，所以 P(Groupi)
當作 Benefit，該值愈大會愈晚成為 victim。
圖 6：The Knapsack Problem
參考圖 6 假設有 k 個 Group，我們可以把每個 Group 看成一件物品，Weight of
Group看成是物品的重量而 Hit Probability of Group 則是物品的價值，我們希望背包
內裝的物品價值總和愈高愈好，相當於方程式(1)，但因為 Buffer 的容量有限，最
多能裝的物品總重量不能大於 SizeB。
Group 1 Weight: 5 P(Group 1) = 1%
set S = The Groups in Write Buffer
Group 2 Weight: 15 P(Group 2) = 2% … Group k Weight: 10 P(Group k) = 2%
(
)
i i Group SMax
P Group
∈∑
i i B Group SGroup Weight
Size
∈
≤
∑
Write Buffer Buffer Size = SizeB
11
(
)
benefit
of
cost
i i iP Group
Group
Group Weight
＝
(2) 事實上經過轉化後的問題就是相當著名的背包問題（Knapsack Problem），而問 題的難度則為 NP Hard[13]。針對這個問題我們使用的方法是用 Cost-BenefitFunction來計算，參考方程式(2)，儘量把價值/重量比大的留在 Buffer 中，因此 HitStat
的 Buffer replacement 策略是優先選擇得到較小比值的 Group 成為 victim，這是背 包問題中一個計算比較迅速的 heuristic 解決方法。
3.4 Padding
對於 Hybrid NFTL 來說，我們可以使用補齊（Padding）的方式來降低 Buffer flush 的成本。因為從 Buffer flush 到 NFTL 的資料都會被寫到 Log Block，當 Log Block 用 完時需要跟 Data Block 做 Merge 的動作來回收，如果寫到 Log Block 的資料是
sequential的寫滿整個 Block，那我們可以直接做 Switch Merge 的動作。因此如果
被 Buffer 挑選的 victim Group 當中的資料沒有滿，HitStat 可以從 NFTL 讀取那些缺 少的 Page 把資料補滿整個 Group，之後就可以從 Buffer 循序寫出整個 Group 的資 料，雖然 Padding 需要做額外做一些 Page 的讀取和寫入動作，但是它可以把 Full
Merge的動作變成只需要 Switch Merge，能降低 Merge 的成本。
Victim Group
圖 7：Illustration of Padding
圖 7 是一個做 Padding 的範例，被選中的 victim Group 中含有兩個 Page 的資料
（5 and 7），HitStat 從 NFTL 讀取 Page 4 and 6 把資料補齊整個 Group，接下來循序
寫出 Page 4 ~ 7 到 Log Block，因為 Log Block 中完全是循序排列的資料，NFTL 會直 接做 Switch Merge 用 Log Block 取代舊的 Data Block。
12
圖 8：No Padding vs. Padding
依照圖 7 的情況假設 victim Group 含有兩個 Page 的資料，我們分別比較沒有
Padding和有 Padding 的情況下把資料寫到 NFTL。參考圖 8(a)若不做 Padding 該 Group
兩個 Page 的資料直接被寫到 Log Block 中，之後還需要 Full Merge 的動做才能回收 該 Log Block，全部的操作包含 2 次 Block Erase 和 6 次 Page Write；而圖 8(b)因為有 對 victim Group 的資料做 Padding 的動作，所以 Log Block 內的資料是按位置循序被 寫入，只需要 Switch Merge 就能取代舊的 Data Block，一共只需 1 次 Block Erase 和
4次 Page Write，比圖 8(a)沒有 Padding 之後還要 Full Merge 的代價低很多。
3.5 Write-Back Policy
比起 Buffer 容量，NFTL 有更大空間的 Log Block 可以運用，這些空間可以看成 延伸的 Buffer 儲存空間，但因為 NAND Flash Memory 的特性只能 outplace-update 資料；而 RAM Buffer 則是可以做 inplace-update 但容量較小。好的 Buffer 管理方法 除了要能吸收 hot data 以及增加寫出資料的連續性之外，還需要能夠與 NFTL 配合， 運用 RAM Buffer 跟 Log Block 互補的特性發揮各自善長的部份。
參考圖 9 為我們從 Buffer 選出 victim Group 之後的流程圖，如果 victim Group 內的資料是滿的話，可以直接寫到 NFTL 做 Switch Merge；如果資料不是滿的，則 我們必需決定是否對 victim Group 做 Padding 的動作。做 Padding 類似 Partial Merge，先把 Group 內資料補滿後再寫到 NFTL 做 Switch Merge 的動作，直接將資 料儲存在 Data Block；不做 Padding 的話該 Group 的資料就會被寫到 Log Block 中， 佔住一部份 Log Block 空間，待稍後做 Full Merge 時才會寫回 Data Block 回收這些空 間。因此好的 Buffer 管理方法可以藉由適當的 Padding 來跟 NFTL 配合，充份利用
Log Block的空間讓 Merge 的成本降低來提高 SSD 的效能。
Data Block LPA=5, Invalid LPA=7, Invalid LPA=4, Valid LPA=6, Valid Log Block LPA=7, Valid Free LPA=5, Valid Free Data Block LPA=5, Invalid LPA=7, Invalid LPA=4, Invalid LPA=6, Invalid Log Block LPA=5, Valid LPA=7, Valid LPA=4, Valid LPA=6, Valid Full Merge Data Block LPA=5, Valid LPA=7, Valid LPA=4, Valid
LPA=6, Valid Block Erase: 2 Page Write: 6
Switch Merge
Block Erase: 1 Page Write: 4
13
圖 9：Interact with NFTL by Padding
而什麼樣的 victim Group 適合做 Padding 呢？由於從 Buffer 寫出的大部份是 cold data，顯然不能參考資料的冷熱程度。因此可以用來決定是否做 Padding 的主 要因素是 victim Group 內所含的資料量多寡，對含資料較多的 victim Group 做
Padding需要額外搬移資料的代價較少；參考圖 10 我們以 Log Block 的角度來看，
範例中的 write stream 前後有兩次關於 Block A 的資料（Ai、Aj）寫入，圖 10(a)在
沒有 Padding 的情況下在 Aj的資料到來之前 Ai就會因為 Log Block 空間不足而被
Merge，Block A 先後需要參與到兩次 Full Merge，因此資料 Ai被寫到 Log Block 是
overhead，因為它佔用 Log Block 空間而且沒有跟 Block A 的其它資料一起 Merge 回
Data Block；圖 10(b)為對某些資料做 Padding 的動作，其中資料 B、Ci i因為有 Padding
所以直接做 Switch Merge 而沒有佔住 Log Block 空間，可以看到在資料 Ai Merge之
前 Aj已經寫到 Log Block 中，Block A 只需要參與到一次 Full Merge 的動作。所以對
含資料較多的 victim Group 做 Padding 除了代價較少外，也可以避免大量資料被寫 到 Log Block 佔住其空間，較適合做 Padding；而含較少資料的 Group 則剛好相反， 把含較少資料的 Group 寫到 Log Block 不會佔住許多空間，Padding 反而因為要讀寫 許多額外的 Pages 導致 overhead 很高，不適合 Padding。
從上面的分析來看，適當的 Padding 可以避免大量資料佔住 Log Block 的空間， 延長需要做 Full Merge 的時間間隔，增加屬於同一個 Block 的資料一起 Merge 的機 會，所以大幅降低了 Merge 的成本。但是過多的 Padding 會產生很多額外讀寫 Page 的 overhead，反之過少的 Padding 也會導致 NFTL 的 Full Merge 成本無法降低，因 此如何找到最佳的 Padding Threshold 才能達到最好的效能顯然是一個問題。由於
write pattern會改變、各個 NFTL 使用的架構及 Log Block 數目也不一樣，只用固定
的 Padding 設定並不是最佳的方式。
S
S
D
NFTL
Write Buffer (HitStat)
Data Blocks
Log Blocks
Full Merge Cost-Benefit Analysis Switch Merge Full Partial Merge Padding ? Logging Yes No not Full Victim Group14
圖 10：Example of (a)Padding (b)No Padding
為了找到最佳的 Padding 設定，我們定義一個 Padding Model，需要關於 NAND
Flash Memory的參數 Ce（erase cost）、Cw（write cost）、NBlkPg（Pages per Block）。
沒有把 read cost 放入 Model 中，是因為不管是 SLC[14, 15]或者 MLC[16]的 NAND Flash Memory，讀取代價相對於寫入和抹除的代價來說可以忽略不計，而且有些
NFTL mapping方式在讀取一個 Page 時可能要額外讀取數個 Page 的 Spare Area，帶
進許多無關緊要的參數只會增加 Model 的複雜度。Model 中我們需要有平均的統
計數據 RDB、RLB、ULB，藉由 RLB和 ULB我們可以算出 Log Block 在回收前平均會被寫
入的總資料量，該值除以 BW為 Expected number of write requests（即 Buffer 一共
需要 flush 幾次才可以寫滿這些資料量）。有了這些資訊後我們可以分別計算出等
式(1)：Padding and Switch Merge Cost 和等式(2)：Logging and Full Merge Cost，讓等
式(1)=(2)我們推導出 BW的等式(3)。在 BAST 的架構下由於每次回收的 Block chain
內的資料都屬於同一個 LBA，所以 RDB=1，代入等式(3)得到 BAST 適用的 BW等式(4)；
而在 FAST 架構下則會回收最早被寫滿的那個 Log Block，即 RLB=1、ULB=1，得到 FAST
適用的 BW等式(5)。
Bw為 Expected balanced burst of write pages，該值代表的意義為當 victim Group
含的 Page 資料量剛好等於 Bw時，Model 預期做 Padding and Switch Merge 跟 Logging
and Full Merge的代價為相等的。因此當 victim Group 含的 Page 資料量大於 Bw時，
我們的 Model 預期做 Padding 對 NFTL 的代價會最低；相對的如果小於 Bw，Model
預期把資料寫到 Log Block 的代價最小所以不做 Padding。在定義 Padding Model 後，
我們的 Buffer 管理演算法 HitStat 可以藉由算出的 Bw值動態決定 Padding 條件來跟
不同的 NFTL 配合，儘量減少 NFTL 的 overhead 以提昇 SSD 效能。
- average number of Data Blocks to merge - average number of Log Blocks to merge
- average space utilization of Log Blocks
- expected balanced burst of write pages
- number of pages DB LB LB w BlkPg R R U B N per block
- cost of erase a block - cost of write a page
e w C C Example: =3 DB R =2 LB R ULB=7/8 Write Streams Log Blocks … Ai Aj Ai …
→ Block A involves in 2 Full Merges
Write Streams … Ai Bi Aj … Padding Ci Padding Aj Ai
→ Block A involves in 1 Full Merge
(a) No Padding
Log Blocks
15
Pages written to logblock = Expect number of write requests =
(1) Padding & Switch Merge Cost = (2) Logging & Full Merge Cost =
LB BlkPg LB LB BlkPg LB W LB BlkPg LB e BlkPg w w LB R N U R N U B R N U C N C B R × × × × × × ⋅ + × +
[
RDB]
⋅Ce+RLB×NBlkPg×ULB+RDB×NBlkPg⋅Cw[
]
[
]
Let (1) = (2) w LB BlkPg LB e BlkPg w LB DB e LB LB DB BlkPg w R N U C N C B R R C R U R N C × × ⋅ + × ⇒ = + ⋅ + × + ⋅ × (3)[
]
[
]
on BAST 1 1 1 LB BlkPg LB e BlkPg w DB w LB e LB LB BlkPg w R N U C N C R B R C R U N C × × ⋅ + × = ⇒ = + ⋅ + × + ⋅ × (4) on FAST 1 1 1 BlkPg LB LB w DB N R U B R = = ⇒ = + (5)使用 Padding 可以把 Full Merge 轉變為 Switch Merge，但是因為做 Switch Merge 可能會提早回收 Log Block 造成 Log Block Utilization 下降。為了減少這個誤差造成
的影響，我們 ULB、RLB的統計方式除了正常做 Full Merge 的操作外，對於因為 Switch
Merge導致 Log Block 被回收的情況，我們統計方式為該 victim Group 在 Padding
前的資料是先寫到 Log Block 後再做 Full Merge 來計算。
四
四
四
四、
、
、
、Implementation
4.1 An approximation of P(Group
i)
在章節 3.3 我們的 Buffer replacement policy 依照 Cost-Benefit Analysis 選出值最
小的 Group 成為 victim，但是由於方程式(2)中 P(Groupi)的值代表未來會 hit 的機率，
在 on-line 的 Buffer 管理中不能直接得到該值，而且在不同用途的電腦上會有不同
的 pattern，因此必需使用能隨實際 workload 而變動的方法來預測 P(Groupi)，在實
際環境中我們會使用純量 Age Rank 來代替 P(Groupi)。
4.1.1 Age Transformation Function
我們會定義一個 Age Transformation Function，把 Group 的 Age（即距該 Group 上一次被寫入的 request 間隔）值代入該 Function 後得到的回傳值即為 Age Rank。
Age Rank值的範圍可以從 1 到 Levels，而 Levels 是我們設定的正整數可以從 1 到無
限大，最近被寫入的 Group 我們會給較大的 Age Rank 值，這是因為時間區域性的 關係該 Group 再次被寫入的機會較大。
當 Levels 設定較大時，則我們的方法較接近 BPLRU，會保留時間區域性的資 料，這是因為各個 Group 得到的 Age Rank 可以有較大的差異性，最近被寫入的
Groups會得到較大的 Age Rank 值愈有機會留在 Buffer 中；如果 Levels 設定較小，
則我們的方法較接近 FAB，因為 Age Rank 的差異性較小所以會優先寫出 Weight 較 大的 Group，把含少量資料的 Group 留在 Buffer 中，當 Levels=1 時我們的方法會跟
FAB一樣。
16
目的是最小化 Group Miss 的次數。因此我們的方法介於 FAB 和 BPLRU 之間，既會 把最近被寫入的 Group 留在 Buffer 中也會留住含資料量少的 Group，而在不同的
write pattern下我們的方法可以根據統計數據來動態調整，讓 Buffer 內保留的資料
可以偏向時間區域性或者空間區域性。
4.1.2 Hit Log: Dynamically Define Age Transformation Function
要隨 write pattern 的不同來定義 Age Transformation Function，我們會使用 Hit Log（circular queue）來記錄最近 Buffer 中被 Hit 的 Group 當時的 Age 資訊，然後 再根據 Hit Log 內的記錄來定義 Age Transformation Function。如何定義參考圖 11 中的範例，圖 11(a)是 32 筆由小到大的數據，為經過排序後的 Hit Log 資料，這邊 我們設定 Levels=9，然後從 32 筆數據中按等份取出 8 份資料，接下來我們可以依 照這 8 份資料來定義 Age Transformation Function，如圖 11(b)這 8 份資料可以把 Age 區分成 9 個區段來給定 Age Rank，Age 最大的區段得到的 Age Rank 值為 1，接下來 逐漸遞增，Age 最小的區段得到的 Age Rank 值即為 Levels。
圖 11：Illustration of (a) Hit Log，(b) Age Transformation Function Age：距該 Group 上次被寫入的 request 間隔
圖 11 中有兩個參數 Hit Log Length 和 Levels 需要設定，Hit Log Length 相當於要 抓 locality 時取的 window size，設定太小會容納不下 locality，太大會導致抓到的
2
2
2
3
3
3
4
4
5
6
6
6
8
9
10 10
10 11 13 19 21 24 32
3241300 3177 4621 5409 6305 14875 16306 22373
22373 < Age
Hit Log Length = 32
324 < Age <= 5409 5409 < Age <= 22373 19 < Age <= 324 10 < Age <= 19 6 < Age <= 10 4 < Age <= 6 3 < Age <= 4 Age <= 3
Sorted data in Hit Log
Levels = 9 Age Rank = 9 Age Rank = 8 Age Rank = 7 Age Rank = 6 Age Rank = 5 Age Rank = 4 Age Rank = 3 Age Rank = 2 Age Rank = 1
Age Transromation
Function
(a)
(b)
17
locality不精準，而且較大的 array size 需要較久的排序時間，在後面的實驗中我們
設定 Hit Log Length=64 可以當作參考。而 Levels 的設定在章節 4.1.1 中有說明，關 係到 Age Transformation Function 的定義，由於最多只能從 Hit Log 中取出 Hit Log
Length筆資料來劃分各個 Age 區段，所以它的值不能大於 Hit Log Length+1。
4.2 Essential Data Structure
為了能夠快速搜尋 Group、加入 Group、挑選 victim，必需設計有別於 FAB 及
BPLRU的資料結構，使用單一個 LRU chain list 的資料結構並不能滿足 HitStat 的需
求。因為 HitStat 的 replacement policy 使用 Cost-Benefit Analysis 需要同時考慮每個
Group的 Age 以及 Weight，如果要計算出每個 Group 的 Cost-Benefit 值並找到值最
小的成為 victim Group 需要很大的計算量，而且隨著 Buffer size 變大 Buffer 中的
Group數量會增加，計算時間也會變長。
圖 12：Data Structure of HitStat LBA: 2 Req#: 548 Sectors: 1 LBA: 13 Req#: 2513 Sectors: 2 LRU List 2 LBA: 16 Req#: 9899 Sectors: 1
Groups contain Sectors: 5~ 6
… LBA: 10 Req#: 989 Sectors: 2 LBA: 5 Req#: 58 Sectors: 4 LBA: 21 Req#: 536 Sectors: 4 LBA: 11 Req#: 156 Sectors: 3 LRU List 4 LRU List 6 LRU List 8 LRU List 12 LRU List 16 LRU List 24 LRU List 32 LRU List 48 LRU List 64
Groups contain Sectors: 7~ 8 Groups contain Sectors: 9~12 Groups contain Sectors: 13~16 Groups contain Sectors: 17~24 Groups contain Sectors: 25~32 Groups contain Sectors: 33~48 Groups contain Sectors: 49~64
Group Index Table
Search Group O(1)
Add Group O(1)
Choose victim O(1)
age Re # Re #
i i
Group =now q − Group q
Hit Log
Age Transformation Function Define
Cost-Benefit Analysis i i
Group Age Rank Group Sectors ：
18
圖 12 是我們為 HitStat 設計的資料結構，有一張 Group Index Table 記錄 Buffer 中每一個 Group 位置的指標，搜尋時可以查詢 Group Index Table 直接找到該 Group；Hit Log 內的記錄資訊會用來定義 Age Transformation Function；另外我們會 管理數個 LRU Lists，對於每個在 Buffer 中的 Blocks Groups，我們依照 Weight（Group 包含的 Sector 數量）把它們加入相對應的 LRU List，圖中有 LRU List 2、LRU List 4、
LRU List 6 …，表示說含 Sector 數量介於 1~2 之間的 Group 都在 LRU List 2 中、含
Sector數量介於 3~4 之間的 Group 都在 LRU List 4 中…依此類推，由於我們的 Buffer
方法會留住許多含少量資料的 Group，因此我們會讓較小 Sector 數的 LRU Lists 之 間間距較小、較大 Sector 數的 LRU Lists 之間間距較大，如在 Block size=512KB 時， 我們設定 LRU List 有 2, 4, 6, 8, 12, 16, 24, 32, 48, 64, 96, 128, 192, 256, 384, 512, 768,
1024這幾種，一共 18 個 LRU List 就可以分配 weight 範圍從 1-1024 的 Groups。
每一個 Group 內都會記錄三筆資訊，LBA 記錄 Group 內的資料是屬於哪一個
Logical Block Address；Req#記錄最後一筆寫入這個 Group 的 request number；Sectors
記錄該 Group 總共包含幾個 sector 資料，可以直接做為 Weight 值。在計算某個 Group 的 Cost-Benefit 時，會先把現在的 Req Number 減掉該 Group 的 Req#得到該 Group 的 Age，再把該 Age 代入 Age Transformation Function 後可以得到 Age Rank 值，最 後用 Age Rank 除以 Group 的 Sectors 即可算出 Cost-Benefit 的值。
4.3 overhead Analysis
對我們設計的資料結構分析其搜尋、加入、挑選 victim Group 的 Time
Complexity。由於有 Group Index Table 記錄位置指標，搜尋 Group 時直接查詢該 Table
就可以直接找到 Group，搜尋 Group 的時間為 O（1）；要加入或因新的寫入資料搬
移 Group 時，依照 Group 中的 Sector 值找到應該加入的 LRU List，因為是 LRU 所以
只要把 Group 加入該 list 的尾端即可，加入 Group 的時間為 O（1）；而挑選 victim
Group我們只需針對每個在 LRU List 最前端（List 中年紀最大）的 Groups 計算它們
Cost-Benefit的值，從這些候選的 Group 中決定哪一個成為 victim，因此挑選 victim
Group的時間也只需 O（1）。
另外我們跟 BPLRU 比較 RAM space overhead，HitStat 需要額外的空間為數個
LRU List pointers、Hit Log 陣列以及每個 Group 的 Req#。假設有 17 個額外的 LRU List
pointers、Hit Log 陣列大小為 64、一共有 2000 個 Groups，每一筆以 4Byte 來計算，
HitStat所耗費的 RAM space 比起 BPLRU 只多出 8KB 左右的空間。
4.4 Other Optimizations
4.4.1 Detail Replacement Policy
除了用 Cost-Benefit Analysis 來挑選 victim 外，另外有兩種 Group 應該有較高 優先權被挑選為 victim。(1)如果某個 Group 內的資料已經滿了的話，這 Block 內的 資料極有可能是 sequential write，因為 sequential 資料未來很少有機會再被寫入， 而且非常佔 Buffer 空間所以應立即被寫出。(2)我們會設定一個 Age Threshold，如 果某個 Group 的 Age 超過該值，則優先把該 Group 選為 victim 而不透過 Cost-Benefit Analysis，如此我們可以藉由 Age Threshold 決定留在 Buffer 中最久的 Group 其 Age 上限。因此 HitStat 選 victim Block 的優先順序為：1.被寫滿的 Group（sequential
write）；2.當 Age of Group > Age Threshold（ex: 150000），3.依 Cost-Benefit Analysis
19
4.4.2 The HitStat Adjustment
圖 13：The Group characteristics of HitStat and the Padding Threshold
為了能跟 NFTL 中的 Log Block 做更好的配合，HitStat 在選擇 victim 的策略仍然 可以改進。參考圖 13，HitStat 的 replacement policy 依照 Cost-Benefit Analysis 除了 留住年輕的 Group 外也會留住未達到 Padding 條件且 Age 較大的 Group，這些 Group 屬於冷資料被更新的機會很低，即使將來能被 Hit 而使其 Weight 增長一些，但大 部份也不會達到 Padding Threshold，造成這些 Group 佔住部份 Buffer 空間很久的時 間，但最後還是要寫到 Log Block，這樣不如把這些資料早點從 Buffer flush 到 NFTL 由容量更大的 Log Block 來處理。因此我們稍微更改了 HitStat 的 replacement policy，在計算 Cost-Benefit 挑選 victim 時，會把 Weight 值小於 Padding Threshold 的 Groups 讓其 Weight 值等於 Padding Threshold 再代入 Cost-Benefit Analysis 計算， 相當於讓 Weight 在 Padding Threshold 以下的 Groups 整體為一個 LRU，調整過後的 方法我們稱為 HitStat(adj)，HitStat(adj)會把圖 13 中淺灰色區域 Weight 較小且稍冷 的 Group 提早寫到 NFTL，讓 Buffer 有更多空間來留住較年輕的 Group。但當發生
Log Block Thrashing時並不適合使用 HitStat(adj)，因為 flush 出 Weight 小的 Group
數量會變多，反而使 Thrashing 現象更加嚴重。在後面的實驗中，我們會在 FAST 上使用 HitStat(adj)；而 BAST 則因為有 Log Block Thrashing 問題，所以還是使用原本 的 HitStat。
五
五
五
五、
、
、
、Performance Evaluation
5.1 Experiment Settings
在我們的實驗中，所使用的 Buffer size 和 NAND Flash Memory 規格如表 1，其 中 NAND Flash Memory 的 Block size、Page size 和抹除及讀寫時間我們參考[16]，所 有的實驗如果沒有特別說明皆在這個設定下完成。另外我們會在不同大小的 Buffer
size情況下測試各種 Buffer 管理演算法，以觀察隨著 Buffer size 變化對 Buffer 特性
的影響以及整體效能的趨勢。在實驗測試的過程中，我們會在 Windows XP 上使用 diskmon[17]蒐集為期一個月中 Operating System 對 Hard disk 所下 write 指令，將這 些指令對各種 Buffer 和 NFTL 整合的架構進行測試。 Padding Threshold
Group Age
G
rou
p
W
e
ig
h
t
20
表 1：Environment Setup
Buffer size (MB) 2, 4, 6, 8, 10, 12, 14, 16, 20, 24, 28,
32, 40, 48, 56, 64, 80, 96, 112, 128
Sector size 512 Bytes
Page size 4 KB
Block size 512 KB
Pages per Block 128
Total Physical Blocks 40,960
Total Logical size of SSD 20 GB
Log Blocks of BAST 2048 (1 GB)
Log Blocks of FAST 128 (64 MB)
Time of Page Read 60 us
Time of Page Write 800 us
Time of Block Erase 1500 us
我們的 Buffer 主要比較對象為 FAB[2]以及 BPLRU[3]。FAB 的 Buffer replacement
policy為每次挑選含最多資料的 Group 當作 victim，沒有 Padding 的機制；而 BPLRU
的 Buffer replacement policy 則是依 LRU order 來管理 Group，關於 Padding 的設定 我們參考相關論文[4]中的 fragmented write 設定，假定當 Group 的資料滿一半時
BPLRU就會使用 Padding 機制。表 2 為關於三種 Buffer 管理演算法的 replacement
policy和 Padding 設定之比較。
表 2：Comparisons of Buffer Management Algorithms
Name Buffer Replacement Policy Padding Default Settings Reference
FAB 1. Group contains the most
sectors.
2. Group of Least Recently Used.
No [2]
BPLRU 1. Full Group.
2. Group of Least Recently Used.
>= 0.5 refer to [4]
[3, 4]
HitStat 1. Full Group.
2. Group Age > Threshold=150000. 3. Cost-Benefit Analysis. Padding Model HitLog_Len=64 Rank_Initial=32 Padd_Initial= 1.00 on BAST 0.33 on FAST
而實驗中我們使用基本的 NFTL 架構 BAST 和 FAST，把 Buffer 管理演算法架設 在這兩種 NFTL 上比較它們的整體效能。有關 BAST 和 FAST 的基本設定參考表 3。
表 3：The Settings of NFTL
Name Data : Log Blocks GC Policy Reference
BAST 1 : N 1. Log Block Length>4
2. RR lookahead 50, select longest chain
[5]
21
我們對從一般的使用環境中截取的 Workload 資料做分析，分析結果如表 4， 對同一個 LBA 寫入次數愈多的數量愈少，表示大部份的資料都僅寫入數次，即 cold
data較多，只有少數的資料寫入次數較高，即 hot data 較少，可知 hot data 的數量
遠少於 cold data 的數量。另外我們定義，如果跟前後 10 筆 write requests 寫入的 資料位置有連續的情況，則將該筆 request 歸類為 sequential write，否則為 random
write；另外若該筆 request 的起始位置之前有被寫過，我們歸類為 update request。
分析結果顯示 sequential write 佔所有的 request 比例 30%，其它 70%為 random write，可知 workload 中大部份為 random write，並摻雜少量的 sequential write。
表 4：disk trace Analysis
Total Writes(次數)：1,509,409 sequential random write requests 82,648 102,174 update requests 359,161 965,426 29.3% 70.7% write size (MB) 4,545 3,022 update size (MB) 11,686 7,176 Update次數 LBA個數 0 26,646,903 1~100 15,286,890 101~1000 8,791 1001~10000 419 10001~30000 21 >=30001 16 Total：41,943,040 個 LBAs
5.2 Characteristics of NFTL & Write Buffer Policies
圖 14：Characteristics(flushed Groups、Update Interval) of Buffer on various NFTLs FAST BAST Flushed Groups G roup U p d at e I nt e rv al HitStat BPLRU FAB Block NFTL S m al l Many B ig Less
22
圖 14 我們針對 Buffer 的 flushed Groups 總數、Group Update Interval 這兩種特 性以二維的方式對三種 NFTL（Block-level NFTL、BAST、FAST）來做分析。橢圓代表 各 Buffer 方法的二維特性約略位置分佈，X 軸為 flushed Groups 參考圖 15(a)，愈小 愈好因為代表寫到 NFTL 的資料愈不 random；Y 軸為 Group Update Interval，參考 圖 15(b)，代表的意義為先後 flush 出兩個屬於同一個 LBA 的 Group 間隔，Y 愈大愈 好這是因為如果 Group Update Interval 間隔較短，可以較好的利用 Log Block 來吸收 屬於同一個 Block 的資料。
因此我們可以估計 Erase Count 約略等於 X – αY，αY 代表 Log Block 能夠吸收 的 Erase Count 數量，其中α為非負值，在不同的 NFTL 架構有不同的α值，由於
Block-level NFTL沒有 Log Block 所以α=0，而 BAST 因為有 Log Block Thrashing 問題，
對於是否能夠充份利用 Log Block，Group Update Interval 的影響較大，所以比 FAST 的α值還大。EC = X – αY 經過的點代表在該 NFTL 架構下會得到接近的 Erase
Count，而在線的左邊距離愈遠代表 Erase Count 愈少，因此就這兩個特性的分佈來
說，在圖的愈左上方愈好，表示從 Buffer 寫到 NFTL 的資料較不 random，而且會 重覆寫到相同的 LBA。但事實上 Buffer 要兼顧兩個特性是互相衝突的，因為如果要 使 flushed Groups 總數較少，Buffer 需要儘量吸收熱資料，所以寫到 NFTL 都是較冷 的資料，造成 Group Update Interval 變大。
而我們的方法是最大化 Group Hit Ratio 可以使 flushed Groups 最少，這樣的特 性可以適用在大部份 NFTL 架構上，參考圖 14 因為 HitStat 在三條線的左邊距離最 遠，所以我們預期 HitStat 在三種 NFTL 架構上的 Erase Count 都最少，而 FAB 的 Group
Update Interval較短適合用在 BAST 架構上、BPLRU 則較適合用在 FAST 架構上。
(a) (b)
圖 15：Comparison the characteristics of Buffer (a) Number of flushed Groups, (b) Update Interval
圖 15(a)比較三種 Buffer 方法 flush 出的 Group 總數。以沒有 Log Block 的
Block-level NFTL來說，flushed Groups 總數就等於 Erase Count，因此它是比較 write
Buffer管理方法的基本數據。圖中 FAB 的 flushed Groups 數為最多，因為 FAB 只寫
出含最多資料的 Group，沒有考慮留住熱資料，這些沒有被 Buffer 吸收的熱資料會 造成多次的 Group flush，造成 flushed Groups 數拉高。而 HitStat 原本設計的考量即 為最大化 Group Hit Ratio，因為 Group Miss 的次數最少，所以有最少的 flushed
Groups總數。 1 100 300 600 1000 2000 4000 6000 8000 8001~ 0 10 20 30 40 50 60 70 80 90 100 Update Interval C u m u la ti v e R a te ( % ) bufSize:32M blkSize:512K FAB BPLRU HitStat 20 40 60 80 100 120 0 0.5 1 1.5 2 2.5 3 3.5 4 4.5 5 x 105 Buffer Size (MB) F lu s h e d G ro u p s blkSize:512K FAB BPLRU HitStat
