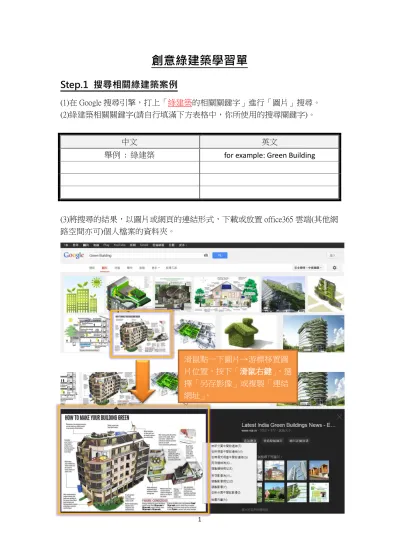

創意綠建築學習單

Step.1 搜尋相關綠建築案例

(1)在 Google 搜尋引擎，打上「綠建築的相關關鍵字」進行「圖片」搜尋。 (2)綠建築相關關鍵字(請自行填滿下方表格中，你所使用的搜尋關鍵字)。中文英文

舉例_{: 綠建築} _{for example: Green Building}

(3)將搜尋的結果，以圖片或網頁的連結形式，下載或放置 office365 雲端(其他網路空間亦可)個人檔案的資料夾。滑鼠點一下圖片→游標移置圖片位置，按下「滑鼠右鍵」，選擇「另存影像」或複製「連結網址」。

(2)

2

Step.2 綠建築的機能設計

根據當地環境設計出合適的綠建築，並請根據小組討論的結果，填寫下表的設計概念。綠建築指標內容小組設計概念生物多樣化指標社區綠網系統、表土保存技術、生態水池、生態水域、生態邊坡 / 生態圍籬設計和多孔隙環境。綠化指標生態綠化、牆面綠化、牆面綠化澆灌、人工地盤綠化技術、綠化防排水技術和綠化防風技術。基地保水指標透水鋪面、景觀貯留滲透水池、貯留滲透空地、滲透井與滲透管、人工地盤貯留。日常節能指標 ①開口率、遮陽、外殼及材料、屋頂構造與材料 ②風向與流運用 ③建築能源管理系統、照明光源、照明方式、開窗面導光、屋頂導光與善用戶外式簾幕。 ④太陽能運用

(3)

3 二氧化碳減量指標簡樸的建築造型與室內裝修、合理的結構系統、結構輕量化與木構造。廢棄物減量指標再生建材利用、土方平衡、營建自動化、乾式隔間、整體衛浴、營建空氣污染防制。水資源指標省水器材、中水利用計畫、雨水再利用與植栽澆灌節水。污水與垃圾改善指標雨污水分流、垃圾集中場改善、生態濕地污水處理與廚餘堆肥。室內健康與環境指標污染控制、空氣淨化設備、生態建材、預防壁體結露 /白華、地面與地下室防潮、調濕材料、噪音防制與振動音防制。

(4)

4

Step.3 綠建築的設計圖繪製

(1)手工繪製根據比例尺，繪製綠建築的立體圖與平面圖。 (2)電腦繪製 ①下載並安裝 SketchUp http://www.sketchup.com/intl/zh-TW/download/index.html ②開啟程式，選擇「範本」→單位選擇「公尺」→點選「開始使用 Sketchup」 ③操作畫面，圖中的人像為比例尺參考，線條為三維立體空間座標。

(5)

5

④工具列功能介紹

⑤設定空間座標_{: 選擇檔案→地理位置→新增位置→輸入地址}

(6)

6

⑥繪製矩形:選擇工具欄位的「矩形」→在目標點上，以滑鼠拖拉→即可改變矩形的大小與形狀

(7)

7 ⑦繪製立體柱體: 選擇工具欄位的「推/拉」→在目標點上，以滑鼠拖拉→ 即可拉長或縮短 ⑧繪製三角形屋頂: 選擇工具欄位的「直線」→繪製三角形→再選擇工具欄位的「推/拉」→以滑鼠拖拉→即可拉長或縮短

(8)

8

⑨加上材料面: 選擇工具欄位的「顏料桶」→點一下圖形，即可塗滿選擇的區塊

⑩匯出模型並在 Google 地球瀏覽: 選擇檔案→匯出→3D 模型→再由 Google 地球中新增模型即可。
