第四章 結果與分析

第四章 結果與分析

本章主要針對實驗結果，將實驗樣張各依變項量測的數據資料 (如附錄)，進行一般描述性統計(Descriptive Statistics)及單向變異數分 析(One-way Analysis of Variance)。本研究實驗樣本為張頁式平版黃豆 油墨二種及傳統張頁式平版油墨一種，共計三種廠牌油墨作為自變項 (Independent Variable)，探討之依變項(Dependent Variable)為三種油墨 的滿版濃度、網點擴大、印刷對比、疊印能力、色相差與灰度等印刷 品質特性，每個依變項分別以C、M、Y、K和R(YM)、G(YC)、B(MC) 作探討。本章的內容包括實驗結果之一般描述性統計和假設檢定分析 結果二個小節，茲就各節內容詳述如下：

第一節 實驗結果之一般描述性統計

本研究實驗樣本為傳統張頁式平版油墨一種及張頁式平版黃豆油 墨二種，量測三種油墨的滿版濃度、網點擴大、印刷對比、疊印能力 及色相差與灰度值，以一般描述性統計作分析，以求得實驗樣張的滿 版濃度、網點擴大、印刷對比、疊印能力、色相差與灰度的最小值 (Minimum) 、 最 大 值 (Maximum) 、 平 均 值 (Mean) 、 標 準 差 (Std.

Deviation)、偏態(Skewness)、峰度(Kurtosis)。茲將各量數的意義及一 般描述性統計結果分述如下:

平均值(Mean)

平均值具有三個重要的意義，即簡化作用— 平均值能簡化一群體

的所有數值而為一數值；代表作用— 平均值能代表一群體的平均水

準。平均值簡化所有數值為一數值後，以該數值代表群體的平均

水準，而便於兩個或兩個以上群體間相互作比較。

標準差(Standard Deviation，Std. Dev)

標準差是用來描述觀察值在某一變項上，數據分散情形之統計量 數之一，標準差越大，代表該數值離散程度越大；標準差越小，代表 該數值的散佈集中在平均值附近，變異程度越小。標準差為變異數的 正平方根，與常態分配關係頗為密切。

偏態(Skewness)

此數值如果為0，表示常態分配左右對稱的鐘形曲線，是指大部份 的數值落在平均值的哪一邊，若分配較多集中在低數值方面，是為正 偏態分配(或稱右偏態分配);若分配較多集中在高數值方面，是為負偏 態分配(或稱左偏態分配)。

峰度(Kurtosis)

表示相對於常態分配的高聳的程度。此數值如果是0表示為常態 峰。如果是正或負，為較狹長的高狹峰或低闊峰。

N(Number)

為本研究各種油墨抽取的實驗樣張數量。

一、滿版濃度

平版油墨滿版濃度對印刷整體品質而言，數值越大，色彩的複製

範圍越大。滿版濃度值之一般描述性統計結果，茲分述如下：

C版

從表4-1-1 C版滿版濃度值分析表中可知，s1

s2滿版濃度平均值為 (1.35)，高於t1(1.28)，其差為0.07。在變異程度部分，標準差則s1

s2(.03) 與t1(.03)相同。

表 4-1-1 C 版滿版濃度值分析表

C_SID

油墨代號 N Minimum Maximum Mean Std. Deviation Skewness Kurtosis

t1 50 1.23 1.35 1.28 .03 .20 -.20

s1 50 1.29 1.40 1.35 .03 -.31 -1.03

s2 50 1.30 1.37 1.34 .02 .67 -.57

s1+s2 1.35 .03

M版

從表4-1-2 M版滿版濃度值分析表中可知，s1

s2滿版濃度平均值為 (1.46)，高於t1(1.38)，其差為0.08。在變異程度部分，標準差s1

s2(.02) 小於t1(.03)。

表 4-1-2 M 版滿版濃度值分析表

M_SID

油墨代號 N Minimum Maximum Mean Std. Deviation Skewness Kurtosis

t1 50 1.33 1.44 1.38 .03 .34 -.53

s1 50 1.42 1.51 1.47 .02 -.61 -.29

s2 50 1.40 1.49 1.44 .02 .58 -.50

s1+s2 1.46 .02

Y版

從表4-1-3 Y版滿版濃度值分析表中可知，s1

s2滿版濃度平均值為

(1.03)高於t1(1.02)，其差為0.01。在變異程度部分，標準差s1

s2(.02)

大於t1(.01)。

表 4-1-3 Y 版滿版濃度值分析表

Y_SID

油墨代號 N Minimum Maximum Mean Std. Deviation Skewness Kurtosis

t1 50 1.00 1.05 1.02 .01 .09 -.27

s1 50 1.01 1.08 1.03 .02 .91 .60

s2 50 1.00 1.07 1.03 .02 .84 .25

s1+s2 1.03 .02

K版

從表4-1-4 K版滿版濃度值分析表中可知，s1

s2滿版濃度平均值為 (1.62)與t1(1.62)相同，其差為0。在變異程度部分，標準差s1

s2(.06)大 於t1(.03)。

表 4-1-4 K 版滿版濃度值分析表

K_SID

油墨代號 N Minimum Maximum Mean Std. Deviation Skewness Kurtosis

t1 50 1.54 1.68 1.62 .03 -.15 -.29

s1 50 1.49 1.69 1.62 .05 -.85 -.12

s2 50 1.49 1.69 1.61 .06 -.72 -1.00

s1+s2 1.62 .06

一般而言，濃度值較高，色彩愈飽和，印刷作業時使用濃度計在

被印物上的滿版部位作濃度的測量，藉此來調整供墨量，保持印刷時

油墨濃度的穩定性。三種油墨C、M、Y、K各色版滿版濃度值實驗結

果，黃豆油墨平均值與傳統油墨相同，圖4-1-1。

0 0.5 1 1.5 2

C版 M版 Y版 K版

滿版濃度值 t1

s1 s2

圖 4-1-1 三種油墨滿版濃度值

二、網點擴大

網點擴大是複製過程之中必然發生的現象。網點擴大數值之絕對 值越接近於0，油墨的複製範圍愈大，越能使複製品忠於原稿。各階調 網點擴大值之一般描述性統計結果，茲分述如下：

C版

從表4-1-5 C版各階調網點擴大值分析表中可知：

C版10%階調網點擴大﹕t1(5 % )、s2(5 % )、s1(5 % )平均值皆為5 % ， 變異程度部分，標準差皆相同，s1(1 % )、s2(1 % )、t1(1 % )。C版25%階 調網點擴大﹕t1(11 % )、s2(11 % )，s1(11 % )平均值皆為11，變異程度部 分，標準差皆相同，s1(1 % )、s2(1 % )、t1(1 % )。C版50%階調網點擴大﹕

平均值以s1(20 % )最大，t1(19 % ) 與s2 (19 % )最小，變異程度部分，標準 差最大者為t1 (2 % )，最小者為s1(2 % )、s2(1 % )。C版75%階調網點擴大﹕

t1(12 % )、s1(12 % )，s2(12 % )平均值皆為12 % ，變異程度部分，標準差皆 相同，s1(1 % )、s2(1 % )、t1(1 % )。C版90%階調網點擴大﹕平均值以t1(6 % ) 最大，s1 (5 % )、s2 (5 % )最小，變異程度部分，標準差皆相同，s1(1 % )、

s2(1 % )、t1(1 % )。

表 4-1-5 C 版各階調網點擴大值分析表

油墨代號 C_DG10 C_DG25 C_DG50 C_DG75 C_DG90

t1 N Min

Max Mean Std. Dev.

Skewness Kurtosis

50 4 7 5 1 .21 .06

50 10 13 11

1 .97 .08

50 16 24 19 2 .23 .72

50 10 14 12 1 .28 -1.33

50 4 8 6 1 -.27 -.54

s1 N Min

Max Mean Std. Dev.

Skewness Kurtosis

50 4 6 5 1 .04 -.27

50 10 12 11

1 -.03 -1.14

50 18 22 20 1 1.59 2.41

50 11 14 12 1 -.19 -1.64

50 4 7 5 1 -.10 -1.25 S2 N

Min Max Mean Std. Dev.

Skewness Kurtosis

50 4 8 5 1 .93 .70

50 10 13 11

1 .41 -1.00

50 17 23 19 1 .75 2.71

50 10 14 12 1 .07 -1.34

50 4 8 5 1 .02 -.90 S1+s2 Mean

Sts. Dev.

5 1

11 1

20 1

12 1

5 1

C版各階調網點擴大值之一般描述性統計在10%階調網點擴大以 t1(5 % )最大，25%階調網點擴大平均值以s2 (11 % )最大，50%階調網點 擴大平均值以s1(20 % )最大，75%階調網點擴大平均值以s1(12 % )最大，

90%階調網點擴大平均值以t1(6 % )最大，各階調網點擴大值，傳統油墨 與黃豆油墨相同，圖4-1-2。

C版

0 5 10 15 20 25

10% 25% 50% 75% 90%

印版網點面積

印刷網點擴大百分比

t1 s1 s2

圖 4-1-2 C 版各階調網點擴大值

M版

從表4-1-6 M版各階調網點擴大值分析表中可知：

M版10%階調網點擴大﹕平均值以t1(8 % )最大，s1(7 % )、s2(7 % )最小，

變異程度部分，標準差皆相同，s1(1 % )、s2(1 % )、t1(1 % )。M版25%階 調網點擴大﹕t1(11 % )，s2(11 % )s1(11 % )平均值皆為11 % ，變異程度部 分，標準差皆相同，s1(1 % )、s2(1 % )、t1(1 % )。M版50%階調網點擴大﹕

t1(19 % )，s2(19 % )s1(19 % )平均值皆為19 % ，變異程度部分，標準差皆相 同，s1(1 % )、s2(1 % )、t1(1 % )。M版75%階調網點擴大﹕t1(12 % )、s1(12 % )、

s2(12 % )平均值皆為12 % ，變異程度部分，標準差皆相同，s1(1 % )、

s2(1 % )、t1(1 % )。M版90%階調網點擴大﹕t1(6 % )、s1(6 % )、s2(6 % )平均 值皆為6 % ，變異程度部分，標準差皆相同，s1(1 % )、s2(1 % )、t1(1 % )。

表 4-1-6 M 版各階調網點擴大值分析表

油墨代號 m_DG10 m_DG25 m_DG50 m_DG75 m_DG90

t1 N Min

Max Mean Std. Dev.

Skewness Kurtosis

50 6 9 8 .88 -.47 -.52

50 10 12 11 .65 .17 -.59

50 17 22 19 .96 .42 .78

50 10 14 12 1..27 -.01 -1.22

50 5 8 6 .87 .53 -.23

s1 N Min

Max Mean Std. Dev.

Skewness Kurtosis

50 5 9 7 1.24 -.44 -1.01

50 10 13 11 1.07 .84 -.51

50 17 22 19 1.01

.82 1.28

50 11 14 12 1.06 -.04 -1.34

50 5 8 6 .88 .15 -.66 S2 N

Min Max Mean Std. Dev.

Skewness Kurtosis

50 6 9 7 .93 .32 -.70

50 10 13 11 .88 .34 -.50

50 17 22 19 1.24

.72 .24

50 10 14 12 1.18 .08 -1.30

50 5 7 6 .55 .01 -.63 S1+s2 Mean

Sts. Dev.

7 1

11 1

19 1

12 1

6 1

M版各階調網點擴大值經一般描述性統計在10%階調網點擴大以 t1(8 % )最大，25%階調網點擴大平均值以s2(11 % )最大，50%階調網點 擴大平均值以t1(19 % )最大，75%階調網點擴大平均值以s1(12 % )最大，

90%階調網點擴大平均值以s2(6 % )最大，各階調網點擴大值，傳統油 墨與黃豆油墨相同，圖4-1-3。

M版

0 5 10 15 20

10% 25% 50% 75% 90%

印版網點面積

印刷網點擴大百分 比

t1 s1 s2

圖 4-1-3 M 版各階調網點擴大值

Y版

從表4-1-7 Y版各階調網點擴大值分析表中可知：

Y版10%階調網點擴大﹕平均值以t1(8 % )最大，s1(7 % )、s1(7 % )最 小，變異程度部分，標準差皆相同，s1(1 % )、s2(1 % )、t1(1 % )。Y版25%

階調網點擴大﹕t1(11 % )、s1(11 % )、s2(11 % )平均值皆為11 % ，變異程度 部分，標準差皆相同，s1(1 % )、s2(1 % )、t1(1 % )。Y版50%階調網點擴 大﹕平均值以t1(20 % )、s1(20 % )最大，變異程度部分，標準差最大者為 t1(2 % )，最小者為s1(1 % )、s2(1 % )。Y版75%階調網點擴大﹕平均值以 s1(20 % )、s2(12 % )最大，t1(11 % )最小，變異程度部分，標準差皆相同，

s1(1 % )、s2(1 % )、t1(1 % )。Y版90%階調網點擴大﹕t1(7 % )、s1(7 % )、s2(7 % )

平均值皆為7 % ，變異程度部分，標準差皆相同，s1(1 % )、s2(1 % )、t1(1 % )。

表 4-1-7 Y 版各階調網點擴大值分析表

油墨代號 y_DG10 y _DG25 y _DG50 y _DG75 y _DG90

t1 N Min

Max Mean Std. Dev.

Skewness Kurtosis

50 6 9 8 .85 -.39 -.37

50 10 12 11 .73 .12 -1.03

50 16 23 19 2.02 -.06 -1.28

50 10 13 11 1.12 .43 -1.16

50 5 8 7 .71 .21 -.45

s1 N Min

Max Mean Std. Dev.

Skewness Kurtosis

50 5 8 7 1.00 -.52 -.82

50 10 12 11 .72 .39 -.94

50 18 23 20 1.23

.92 .40

50 10 13 12 1.31 -.03 -1.77

50 6 8 7 .59 .00 .07 S2 N

Min Max Mean Std. Dev.

Skewness Kurtosis

50 6 9 7 .93 .43 -.68

50 10 12 11 .80 .04 -1.40

50 17 23 20 1.05

.82 2.25

50 10 14 12 1.29 .09 -1.47

50 5 8 7 .80 -.10 -.87 S1+s2 Mean

Sts. Dev.

7 1

11 1

20 1

12 1

7 1

Y版各階調網點擴大值之一般描述性統計，在10%階調網點擴大 以t1(8 % )最高，25%階調網點擴大平均值以s2(11 % )最高，50%階調網 點擴大平均值以s1(20 % )最高，75%階調網點擴大平均值以s2(12 % )最 高，90%階調網點擴大平均值以s1(7 % )最高，就Y版而言，各階調網點 擴大值，傳統油墨與黃豆油墨相同，圖4-1-4。

圖 4-1-4 Y 版各階調網點擴大值

Y版

0 5 10 15 20 25

10% 25% 50% 75% 90%

印版網點面積

印刷網點擴大百分比

t1 s1 s2

K版

從表4-1-8網點擴大值分析表中可知：

K版10%階調網點擴大﹕t1(6 % )、s2 (6 % )最大，s1 (5 % )最小，變異程度 部分，標準差皆相同，s1(1 % )、s2(1 % )、t1(1 % )。K版25%階調網點擴 大﹕t1(12 % )最大，s1(11 % )、s1(11 % )最小，變異程度部分，標準差皆 相同，s1(1 % )、s2(1 % )、t1(1 % )。K版50%階調網點擴大﹕平均值以s1(20 % ) 最大，t1(19 % )、s2(19 % )最小，變異程度部分，標準差皆相同，s1(1 % )、

s2(1 % )、t1(1 % )。K版75%階調網點擴大﹕平均值以s1(12 % )最大，

t1(11 % )、s2(11 % )最小，變異程度部分，標準差皆相同，s1(1 % )、s2(1 % )、

t1(1 % )。K版90%階調網點擴大﹕平均值以t1(7 % )、s1(7 % )最大，s2(6 % ) 最小，變異程度部分，標準差皆相同，s1(1 % )、s2(1 % )、t1(1 % )。

表 4-1-8 K 版各階調網點擴大值分析表

油墨代號 k_DG10 k _DG25 k _DG50 k _DG75 k _DG90

t1 N Min

Max Mean Std. Dev.

Skewness Kurtosis

50 4 9 6 1.16 -.12 -.08

50 10 13 12 1.10 -.31 -1.22

50 16 22 19 1.25 -.27 1.01

50 10 13 11 1.25

.53 -1.40

50 5 8 7 .67 -.09 -.07

s1 N Min

Max Mean Std. Dev.

Skewness Kurtosis

50 4 8 5 1.07

.59 -.17

50 10 13 11 .81 .22 -.48

50 18 22 20 .93 .91 1.25

50 10 14 12 1.17

.07 -1.02

50 4 8 7 .79 -.65 1.10 S2 N

Min Max Mean Std. Dev.

Skewness Kurtosis

50 4 9 6 1.27

.85 .04

50 10 13 11 .93 .36 -.61

50 17 21 19 1.04 -.09 -.47

50 10 14 11 1.06 1.17 1.20

50 5 7 6 .75 -.65 -.89 S1+s2 Mean

Sts. Dev.

6 1

11 1

20 1

12 1

7 1

K版各階調網點擴大值經一般描述性統計在10%階調網點擴大以 t1(6 % )、s2 (6 % )最高，25%階調網點擴大平均值以t1(12 % )最高，50%

階調網點擴大平均值以s1(20 % )最高，75%階調網點擴大平均值以 s1(12 % )最高，90%階調網點擴大平均值以t1(7 % )、s1(7 % )最高，就K版 而言，各階調網點擴大值，傳統油墨與黃豆油墨相同，圖4-1-5。

K版

0 10 20 30

10% 25% 50% 75% 90%

印版網點面積

印刷網點擴大百分比 t1

s1 s2

圖 4-1-5 K 版各階調網點擴大值

二種黃豆油墨s1、s2各色版各階調網點擴大平均值：10%階調為 5~7 % ， 如 表 4-1-9 ， 25% 階 調 為 10~11 % ， 如 表 4-1-10 ， 50% 階 調 為 18~19 % ，如表4-1-11，75%階調為11~12 % ，如表4-1-12，90%階調為 5~6 % ，表4-1-13。

表 4-1-9 黃豆油墨 10%階調網點擴大值(單位:%)

油墨代號

Mean 5 7 7 5

s1. s2

Std.Deviation 1 1 1 1

表4-1-10 黃豆油墨25%階調網點擴大值(單位:%) 油墨代號

Mean 11 11 10 11

s1. s2

Std. Deviation 1 1 1 1

表 4-1-11 黃豆油墨 50%階調網點擴大值(單位:%) 油墨代號

Mean 19 18 19 1

s1. s2

Std. Deviation 1 1 1 1

表 4-1-12 黃豆油墨 75%階調網點擴大值(單位:%) 油墨代號

Mean 12 12 11 11

s1. s2

Std. Deviation 1 1 1 1

表 4-1-13 黃豆油墨 90%階調網點擴大值(單位:%)

油墨代號

Mean 5 6 6 6

s1. s2

Std. Deviation 1 1 1 1

三、印刷對比

印刷對比是判斷印刷品暗部階調層次多寡的指標，其主要目的是 觀察網點擴大的狀況以判斷印刷的層次表現能力。

三種油墨實驗樣張C、M、Y、K各色版印刷對比值之一般描述性 統計結果，並與本研究文獻討印刷對比公式導出印刷對比理論值25%

作比較，茲分述如下：

C版

從表4-1-14 C版印刷對比值分析表中可知，平均值以s1(45 % )最 大，t1(42 % )最小，三種油墨與理論值25%比較: t1(17 % )、s1(20 % )、

s2(19 % )，變異程度部分，標準差最大者為s1(3 % )、s2(3 % )，t1(2 % )較小。

表 4-1-14 C 版印刷對比值分析表

C_PC

油墨代號 N Minimum Maximum Mean 與理論值25%差 Std. Deviation Skewness Kurtosis

t1 50 39 45 42 17 2 -.04 -.97

s1 50 40 49 45 20 3 -.54 -.35

s2 50 39 49 44 19 3 -.16 -.95

S1+

s2

M版

從表4-1-15 M版印刷對比值分析表中可知，平均值以s1(44 % )、

s2(44 % )最大，t1(42 % )較小，三種油墨與理論值25%比較: t1(17 % )、

s1(19 % )、s2(19 % )。變異程度部分，標準差為t1(2 % )、 s1(2 % ) 、s2(2 % ) 均相同。

表 4-1-15 M 版印刷對比值分析表

M_PC

油墨代號 N Minimum Maximum Mean 與理論值25%差 Std. Deviation Skewness Kurtosis

t1 50 39 46 42 17 2 .52 -.55

s1 50 41 47 44 19 2 -.40 -.86

s2 50 41 47 44 19 2 .73 -.44

S1+

s2

Y版

從表4-1-16 Y版印刷對比值分析表中可知，平均值t1(27 % ) 、 s1(27 % )、s2(27 % )皆為27 % 。三種油墨與理論值25%比較: t1(2 % )、

s1(2 % )、s2(2 % )皆相同。變異程度部分，標準差最大者為t1(3 % )，s2(1 % )

最小。

表 4-1-16 Y 版印刷對比值分析表

Y_PC

油墨代號 N Minimum Maximum Mean 與理論值25%差 Std. Deviation Skewness Kurtosis

t1 50 22 31 27 2 3 -.44 -1.05

s1 50 24 31 27 2 2 .34 -.14

s2 50 25 29 27 2 1 .23 -.65

S1+

s2

K版

從 表 4-1-17 K 版 印 刷 對 比 值 分 析 表 中 可 知 ， 平 均 值 t1(45 % ) 、 s1(45 % )、s2(45 % )皆為45 % ，三種油墨與理論值25%比較: t1(20 % )、

s1(20 % )、s2(20 % )皆相同。變異程度部分，標準差最大者為s2(4 % )，

s1(3 % )、t1(3 % )較小。

表 4-1-17 K 版印刷對比值分析表

K_PC

油墨代號 N Minimum Maximum Mean 與理論值25%差 Std. Deviation Skewness Kurtosis

t1 50 39 50 45 20 3 .15 -.93

s1 50 39 50 45 20 3 .03 -.57

s2 50 39 50 45 20 4 -.24 -1.09

S1+

s2

印刷對比愈高，印刷品暗部所能呈現的階調愈豐富。黃豆油墨印 刷對比值與傳統油墨相同，圖4-1-6。二種黃豆油墨印刷對比值，表

4-1-18。

0 10 20 30 40 50

C版 M版 Y版 K版

印刷對比值

t1 s1 s2

圖 4-1-6 三種油墨印刷對比值

表 4-1-18 黃豆油墨印刷對比值(單位:%) 油墨代號

Mean 44 43 27 44

s1. s2

Std. Deviation 3 3 1 1

四、疊印能力

疊印能力是第二色油墨附著於第一色墨層上的能力，疊印能力對 印刷整體品質而言，疊印能力數值愈大，愈能複製的色域範圍也愈大。

三種油墨實驗樣張R、G、B疊印能力之一般描述性統計結果，茲分述 如下：

R(Y+M)

從表4-1-19 R(Y+M)疊印能力值分析表中可知，三種油墨實驗樣張 R疊印能力值平均值t1(74 % )、s1(74 % )、s2(74 % )皆為74 % ，變異程度部 分，標準差皆相同s1(2 % )、s2(2 % )、t1(2 % )。

表 4-1-19 R(Y+M)疊印能力值分析表

R_Trap

油墨代號 N Minimum Maximum Mean Std. Deviation Skewness Kurtosis

t1 50 71 77 74 2 -.10 -.82

s1 50 71 78 74 2 .07 -.40

s2 50 71 78 74 2 .12 -1.01

S1+

s2

G(Y+C)

從表4-1-20 G(Y+C)疊印能力值分析表中可知，三種油墨實驗樣張 G疊印能力平均值以s1(89 % )最大，t1(88 % )、s2(88 % )最小，變異程度部 分，標準差皆相同s1(1 % )、s2(1 % )、t1(1 % )。

表 4-1-20 G(Y+C)疊印能力值分析表

G_Trap

油墨代號 N Minimum Maximum Mean Std. Deviation Skewness Kurtosis

t1 50 86 90 88 1 .32 -1.20

s1 50 87 90 89 1 -.17 -1.14

s2 50 87 90 88 1 .30 -.75

S1+

s2

B(M+C)

從表4-1-21 B(M+C)疊印能力值分析表中可知，三種油墨實驗樣張

B疊印能力平均值以s1(74 % )、s2(74 % )最大，t1(72 % )最小，變異程度部

分，標準差皆相同s1(3 % )、s2(3 % )、t1(3 % )。

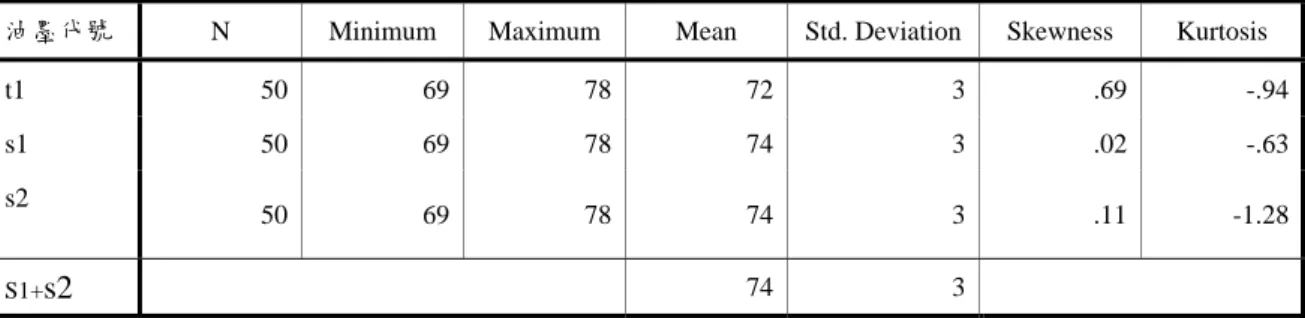

表 4-1-21 B(M+C)疊印能力值分析表

B_Trap

油墨代號 N Minimum Maximum Mean Std. Deviation Skewness Kurtosis

t1 50 69 78 72 3 .69 -.94

s1 50 69 78 74 3 .02 -.63

s2 50 69 78 74 3 .11 -1.28

S1+

s2

疊印能力是瞭解半色調網點配置和正確印刷色序的主要依據，一 般影響疊印能力的因素有油墨的抗分裂力、墨膜厚度和油墨溫度等因 素(Field，1998)。三種油墨R、G、B疊印能力值實驗結果之一般描述 性統計：R(Y+M)平均值，t1(74 % )、s1(74 % )、s2(74 % )皆為74 % 、G(Y+C) 平均值以s1(89 % )最大、B(M+C)平均值以s1(74 % )、s2(74 % )最大。三種 油墨R、G、B疊印能力沒有差異，如圖4-1-7。二種黃豆油墨R(Y+M)、

G(Y+C)、B(M+C)疊印能力平均值分別為74 % 、88 % 、73 % ，表4-1-22。

0 20 40 60 80 100

R G B

疊印能力值 t1

s1 s2

圖 4-1-7 三種油墨疊印能力值

表 4-1-22 黃豆油墨疊印能力值(單位:%)

油墨代號

Mean 74 88 73

s1. s2

Std. Deviation 2 1 3

五、色相差與灰度

色相差和灰度值愈低，油墨純度愈高；反之，色相差和灰度值愈 高，則油墨純度愈低。C、M、Y色相差與灰度值之一般描述性統計結 果，茲分述如下：

C版色相差(偏洋紅)與灰度值

從表4-1-23 C/M/Y版色相差與灰度值分析表中可知，三種油墨C 版色相差平均值以t1(19 % )、s2(19 % )最大，s1最小(18 % )，變異程度部 分，標準差較大者為s2(1 % )，s1、t1皆為0。灰度平均值以t1(16 % )最大，

s1(15 % )、s2(15 % )最小。變異程度部分，標準差最大者為s1(1 % )、s2(1 % ) 較大，t1為0。

表 4-1-23 C/M/Y 版色相差與灰度值分析表

油墨代號 C_Hue C_Gray M_Hue M_ Gray Y_Hue Y_ Gray

t1 N Min

Max Mean Std. Dev.

Skewness Kurtosis

50 19 19 19 .0

- -

50 15 17 16 0 -.49 .61

50 42 43 43 1 -.33 -1.97

50 17 19 18 1 .46 -.61

50 6 8 7 0 .00 10.65

50 9 11 10 1 .17 -1.23

s1 N Min

Max Mean Std. Dev.

Skewness Kurtosis

50 18 19 18 0 .51 -1.81

50 14 16 15 1 .62 -.70

50 42 43 43 0 1.13 -.759

50 17 18 17 0 1.91 1.73

50 6 7 7 1 -.25 -2.02

50 8 11 9

1 .23 .26

S2 N Min

Max Mean Std. Dev.

Skewness Kurtosis

50 18 20 19 1 .11 .378

50 14 17 15 1 .68 .33

50 42 43 42 0 1.55

.41

50 17 18 17 0 1.13 -.76

50 6 7 7 1 -.08 -.2.08

50 8 10 9 1 -.07 -.25 S1+s2 Mean

Sts. Dev.

18 1

15 1

43 0

17 0

7 1

10 1

M版色相差(偏黃)與灰度值

從表4-1-23 C/M/Y版色相差與灰度值分析表中可知，三種油墨M 版色相差平均值以t1(43 % )、s1(43 % )最大，s2(42 % )最小，變異程度部 分，標準差最大者為t1(1 % )，s1、s2皆為0。灰度平均值t1(18 % )最大，

s1(17 % )、s2(17 % )最小，變異程度部分，標準差最大者為t1( % 1)，s1、

s2皆為0。

Y版色相差(偏洋紅)與灰度值

從表4-1-23 C/M/Y版色相差與灰度值分析表中可知，三種油墨Y 版色相差平均值t1(7 % )、s1(7 % )，s2(7 % )均相同，變異程度部分，標準 差最大者為s1(1 % )、s2(1 % )較大，t1為0。灰度平均值以t1(10 % )最大，

s1(9 % )、s2(9 % )最小。變異程度部分，標準差t1、s1、s2 皆為1 % 。

三種油墨C版色相差平均值以t1(19 % )、s2(19 % )最大，灰度平均 值以t1(16 % )最大；M版色相差平均值以t1(43 % )、s1(43 % )最大，灰度平 均值以t1(18 % )最大；Y版色相差平均值以t1(7 % )、s1(7 % )，s2(7 % )均相 同，灰度平均值以t1(10 % )最大。三色油墨色相差、灰度平均值較大者 皆為t1，如圖4-1-8、4-1-9。二種黃豆油墨C版(偏洋紅)、M版(偏黃)、

Y版(偏洋紅)色相差平均值分別為18 % 、42 % 、6 % ，灰度值平均值分別

為14 % 、17 % 、9 % ，表4-1-24。

0 10 20 30 40 50

C版 M版 Y版

色相差

t1 s1 s2

圖 4-1-8 三種油墨色相差

0 5 10 15 20

C版 M版 Y版

灰度值

t1 s1 s2

圖 4-1-9 三種油墨灰度值

表 4-1-24 黃豆油墨色相差與灰度值(單位:%)

油墨代號

Mean 18 42 6 14 17 9

s1. s2

Std. Deviation 1 0 1 1 0 1

第二節 假設檢定分析結果

本節以單向變異數分析(One-way analysis of variance)結果，將三 種油墨實驗樣張之滿版濃度、網點擴大、印刷對比、疊印能力、色相 誤差與灰度值等各依變項作假設檢定，並繪製盒狀圖(box plot)檢驗各 變項變異及常態分配情形。

本研究假設檢定之顯著水準為0.05。若檢定結果P值＞0.05，則接 受Ho虛無假設。假設檢定模式為: Ho：µt1＝µs1＝µs2（µ為平均值；

自變項t1為某廠牌傳統張頁式平版油墨，s1、s2分別為不同廠牌之二 種張頁式平版黃豆油墨）

茲將滿版濃度、網點擴大、印刷對比、疊印能力、色相差與灰度 等各依變項之假設檢定結果分述如下：

一、滿版濃度

C、M、Y、K滿版濃度值之假設檢定結果如下：

C版

C版滿版濃度值變異數分析結果，由表4-2-1可知P值＝.89＞α，

接受虛無假設，滿版濃度無顯著差異，圖4-2-1。

表 4-2-1 C 版滿版濃度值單向變異數分析

C_SID

Sum of Squares df Mean Square F Sig.

Between Groups .14 2 .07 .70 .89

Within Groups 14.7 147 .10

s2

s1

t1

油 墨 代 號

1.40 1.35 1.30 1.25 1.20

C_SID

圖 4-2-1 C 版滿版濃度值盒狀圖

M版

M版滿版濃度值變異數分析結果由表4-2-2中可知P值＝.61＞α，

接受虛無假設，滿版濃度無顯著差異，圖4-2-2。

表 4-2-2 M 版滿版濃度值單向變異數分析

M_SID

Sum of Squares df Mean Square F Sig.

Between Groups .19 2 .10 .47 .61

Within Groups 30.87 147 .21

s2

s1

t1

油 墨 代 號

1.525 1.50 1.475 1.45 1.425 1.40 1.375 1.35 1.325

M_SID

圖 4-2-2 M 版滿版濃度值盒狀圖

Y版

Y版滿版濃度值變異數分析結果由表4-2-3中可知P值＝.06＞α，

接受虛無假設，滿版濃度無顯著差異，圖4-2-3。

表 4-2-3 Y 版滿版濃度值單向變異數分析

Y_SID

Sum of Squares df Mean Square F Sig.

Between Groups .00 2 .00 2.77 .06

Within Groups .03 147 .00

s2

s1

t1

油 墨 代 號

1.08 1.06 1.04 1.02 1.00

Y_SID

71

32 5

圖 4-2-3 Y 版滿版濃度值盒狀圖

K版

K版滿版濃度值變異數分析結果由表4-2-4中可知P值＝.66＞α，

接受虛無假設，滿版濃度無顯著差異，圖4-2-4。

表 4-2-4 K 版滿版濃度值單向變異數分析

K_SID

Sum of Squares df Mean Square F Sig.

Between Groups .00 2 .00 .41 .66

Within Groups .36 147 .00

s2

s1

t1

油 墨 代 號

1.70 1.65 1.60 1.55 1.50 1.45

K_SID

20

圖 4-2-4 K 版滿版濃度值盒狀圖

二、網點擴大

C、M、Y、K，10%、25%、50%、75%及90%各階調網點擴大值 假設檢定結果如下：

C版10%階調網點擴大值

C版10%階調之網點擴大值變異數分析結果由表4-2-5中可知P值

＝.85＞α，接受虛無假設，網點擴大值無顯著差異，圖4-2-5。

表 4-2-5 C 版 10%階調網點擴大值單向變異數分析

c_DG10

Sum of Squares df Mean Square F Sig.

Between Groups 4.33 2 2.16 .69 .85

Within Groups 457.17 147 3.11

s2

s1

t1

油 墨 代 號

8 7 6 5 4

c_DG10

12

88 85

圖 4-2-5 c_DG10 盒狀圖

C版25%階調網點擴大值

C版25%階調網點擴大值變異數分析結果由表4-2-6可知P值＝.13

＞α，接受虛無假設，網點擴大值無顯著差異，圖4-2-6。

表 4-2-6 C 版 25%階調網點擴大值單向變異數分析

c_DG25

Sum of Squares df Mean Square F Sig.

Between Groups 3.36 2 1.68 2.06 .13

Within Groups 119.58 147 .81

s2

s1

t1

油 墨 代 號

13 12.5 12 11.5 11 10.5 10

c_DG25

14

圖 4-2-6 c_DG25 盒狀圖

C版50%階調網點擴大值

C版25%階調之網點擴大值變異數分析結果由表4-2-7中可知P值

＝.33＞α，接受虛無假設，網點擴大值無顯著差異，圖4-2-7。

表 4-2-7 C 版 50%階調網點擴大值單向變異數分析

c_DG50

Sum of Squares df Mean Square F Sig.

Between Groups 3.64 2 1.82 1.09 .33

Within Groups 244.60 147 1.66

s2

s1

t1

油 墨 代 號

24 22 20 18 16

c_DG50

146 110

97

16 1 27

7 17

圖 4-2-7 c_DG50 盒狀圖

C版75%階調網點擴大值

C版75%階調網點擴大值變異數分析結果由表4-2-8可知P值＝.06＞

α，接受虛無假設，網點擴大值無顯著差異，圖4-2-8。

表 4-2-8 C 版 75%階調網點擴大值單向變異數分析

c_DG75

Sum of Squares df Mean Square F Sig.

Between Groups 8.25 2 4.12 2.84 .06

Within Groups 213.32 147 1.45

s2

s1

t1

油 墨 代 號

14 13 12 11 10

c_DG75

圖 4-2-8 c_DG75 盒狀圖

C版90%階調網點擴大值

C版90%階調網點擴大值變異數分析結果由表4-2-9可知P值＝.20＞

α，接受虛無假設，網點擴大值無顯著差異，圖4-2-9。

表 4-2-9 C 版 90%階調網點擴大值單向變異數分析

c_DG90

Sum of Squares df Mean Square F Sig.

Between Groups 1.77 2 .88 1.59 .20

Within Groups 81.56 147 .55

s2

s1

t1

油 墨 代 號

8 7 6 5 4

c_DG90

90 75

63

圖 4-2-9 c_DG90 盒狀圖

M版10%階調網點擴大值

M版10%階調網點擴大值變異數分析結果由表4-2-10可知P值＝.74

＞α，接受虛無假設，網點擴大值無顯著差異，圖4-2-10。

表 4-2-10 M 版 10%階調網點擴大值單向變異數分析

m_DG10

Sum of Squares df Mean Square F Sig.

Between Groups 10.25 2 5.12 .87 .74

Within Groups 861.42 147 5.86

s2

s1

t1

油 墨 代 號

9 8 7 6 5

m_DG10

圖 4-2-10 m_DG10 盒狀圖

M版25%階調網點擴大值

M版25%階調網點擴大值變異數分析結果由表4-2-11可知P值＝.12

＞α，接受虛無假設，網點擴大值無顯著差異，圖4-2-11。

表 4-2-11 M 版 25%階調網點擴大值單向變異數分析

m_DG25

Sum of Squares df Mean Square F Sig.

Between Groups 3.25 2 1.62 2.08 .12

Within Groups 114.72 147 .78

s2

s1

t1

油 墨 代 號

13 12.5 12 11.5 11 10.5 10

m_DG25

85

圖 4-2-11 m_DG25 盒狀圖

M版50%階調網點擴大值

M版50%階調網點擴大值變異數分析結果由表4-2-12可知P值＝.22

＞α，接受虛無假設，網點擴大值無顯著差異，圖4-2-12。

表 4-2-12 M 版 50%階調網點擴大值之單向變異數分析

m_DG50

Sum of Squares df Mean Square F Sig.

Between Groups 3.45 2 1.72 1.49 .22

Within Groups 169.72 147 1.15

s2

s1

t1

油 墨 代 號

22 21 20 19 18 17

m_DG50

51

圖 4-2-12 m_DG50 盒狀圖

M版75%階調網點擴大值

M版75%階調網點擴大值變異數分析結果由表4-2-13可知P值＝.19

＞α，接受Ho虛無假設，網點擴大值無顯著差異，圖4-2-13。

表 4-2-13 M 版 75%階調網點擴大值單向變異數分析

m_DG75

Sum of Squares df Mean Square F Sig.

Between Groups 4.57 2 2.28 1.66 .19

Within Groups 202.20 147 1.37

s2

s1

t1

油 墨 代 號

14 13 12 11 10

m_DG75

圖 4-2-13 m_DG75 盒狀圖

M版90%階調網點擴大值

M版90%階調網點擴大值變異數分析結果由表4-2-14可知P值＝.15

＞α，接受虛無假設，網點擴大值無顯著差異，圖4-2-14。

表 4-2-14 M 版 90%階調網點擴大值之單向變異數分析

m_DG90

Sum of Squares df Mean Square F Sig.

Between Groups 2.29 2 1.14 1.89 .15

Within Groups 88.88 147 .60

s2

s1

t1

油 墨 代 號

8 7.5 7 6.5 6 5.5 5

m_DG90

圖 4-2-14 m_DG90 盒狀圖

Y版10%階調網點擴大值

Y版10%階調之網點擴大值變異數分析結果由表4-2-15可知P值

＝.34＞α，接受Ho虛無假設，網點擴大沒有顯著差異，圖4-2-15。

表 4-2-15 Y 版 10%階調網點擴大值單向變異數分析

y_DG10

Sum of Squares df Mean Square F Sig.

Between Groups 9.32 2 4.66 1.07 .34

Within Groups 639.45 147 4.35

s2

s1

t1

油 墨 代 號

9 8 7 6 5

y_DG10

圖 4-2-15 y_DG10 盒狀圖

Y版25%階調網點擴大值

Y版25%階調網點擴大值變異數分析結果由表4-2-16可知P值＝.31

＞α，接受虛無假設，網點擴大值無顯著差異，圖4-2-16。

表 4-2-16 Y 版 25%階調網點擴大值之單向變異數分析

y_DG25

Sum of Squares df Mean Square F Sig.

Between Groups 1.29 2 .64 1.16 .31

Within Groups 81.78 147 .55

s2

s1

t1

油 墨 代 號

12 11.5 11 10.5 10

y_DG25

圖 4-2-16 y_DG25 盒狀圖 Y版50%階調網點擴大值

Y版50%階調網點擴大值變異數分析結果由表4-2-17可知P值＝.14

＞α，接受虛無假設，網點擴大值無顯著差異，圖4-2-17。

表 4-2-17 Y 版 50%階調網點擴大值單向變異數分析

y_DG50

Sum of Squares df Mean Square F Sig.

Between Groups 8.68 2 4.34 1.94 .14

Within Groups 327.88 147 2.23

s2

s1

t1

油 墨 代 號

23 22 21 20 19 18 17 16

y_DG50

11 115 105

52 53

圖 4-2-17 y_DG50 盒狀圖

Y版75%階調網點擴大值

Y版75%階調網點擴大值變異數分析結果由表4-2-18可知P值＝.34

＞α，接受虛無假設，網點擴大值無顯著差異，圖4-2-18。

表 4-2-18 Y 版 75%階調網點擴大值之單向變異數分析

y_DG75

Sum of Squares df Mean Square F Sig.

Between Groups 3.29 2 1.64 1.07 .34

Within Groups 226.18 147 1.53

s2

s1

t1

油 墨 代 號

14 13 12 11 10

y_DG75

圖 4-2-18 y_DG75 盒狀圖

Y版90%階調網點擴大值

Y版90%階調網點擴大值變異數分析結果由表4-2-19可知P值＝.12

＞α，接受虛無假設，網點擴大值無顯著差異，圖4-2-19。

表 4-2-19 Y 版 90%階調網點擴大值之單向變異數分析

y_DG90

Sum of Squares df Mean Square F Sig.

Between Groups 2.09 2 1.04 2.097 .12

Within Groups 73.38 147 .49

s2

s1

t1

油 墨 代 號

8 7.5 7 6.5 6 5.5 5

y_DG90

72 76

圖 4-2-19 y_DG90 盒狀圖

K版10%階調網點擴大值

K版10%階調網點擴大值變異數分析結果由表4-2-20可知P值＝.15

＞α，接受虛無假設，網點擴大值無顯著差異，圖4-2-20。

表 4-2-20 K 版 10%階調網點擴大值單向變異數分析

k_DG10

Sum of Squares df Mean Square F Sig.

Between Groups 7.14 2 3.57 1.89 .15

Within Groups 276.36 147 1.88

s2

s1

t1

油 墨 代 號

9 8 7 6 5 4

k_DG10

10 122

98

7 20

圖 4-2-20 k_DG10 盒狀圖

K版25%階調網點擴大值

K版25%階調之網點擴大值變異數分析結果由表4-2-21可知P值

＝.41＞α，接受虛無假設，網點擴大值無顯著差異，圖4-2-21。
