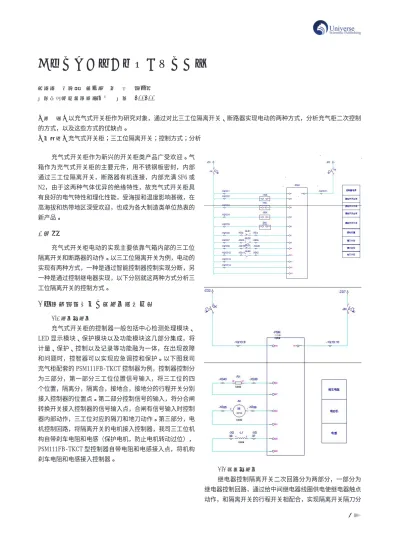

充气式开关柜二次控制方式分析
杜敬敬 张罗锐 李亚斋 汪 宁 陈利民 天津平高智能电气有限公司 天津 300300
【摘 要】以充气式开关柜作为研究对象，通过对比三工位隔离开关、断路器实现电动的两种方式，分析充气柜二次控制 的方式，以及这些方式的优缺点。
【关键词】充气式开关柜；三工位隔离开关；控制方式；分析
充气式开关柜作为新兴的开关柜类产品广受欢迎。气 箱作为充气式开关柜的主要元件，用不锈钢板密封，内部 通过三工位隔离开关，断路器有机连接，内部充满 ＳＦ６ 或 Ｎ２，由于这两种气体优异的绝缘特性，故充气式开关柜具 有良好的电气特性和理化性能，受海拔和温度影响甚微，在 高海拔和热带地区深受欢迎，也成为各大制造类单位热衷的 新产品。
1 概述
充气式开关柜电动的实现主要依靠气箱内部的三工位 隔离开关和断路器的动作。以三工位隔离开关为例，电动的 实现有两种方式，一种是通过智能控制器控制实现分断，另 一种是通过控制继电器实现，以下分别就这两种方式分析三 工位隔离开关的控制方式。
2 充气柜隔离开关二次控制方式分析
2.1 控制器控制
充气式开关柜的控制器一般包括中心检测处理模块、
ＬＥＤ 显示模块、保护模块以及功能模块这几部分集成，将 计量、保护、控制以及记录等功能融为一体，在出现故障 和问题时，控智器可以实现应急调控和保护。以下图我司 充气柜配套的 ＰＳＭ１１１ＦＢ－ＴＫＣＴ 控制器为例，控制器控制分 为三部分，第一部分三工位位置信号输入，将三工位的四 个位置，隔离分，隔离合，接地合，接地分的行程开关分别 接入控制器的位置点。第二部分控制信号的输入，将分合闸 转换开关接入控制器的信号输入点，合闸有信号输入时控制 器内部动作，三工位对应的隔刀和地刀动作。第三部分，电 机控制回路，将隔离开关的电机接入控制器，我司三工位机 构自带刹车电阻和电感（保护电机，防止电机转动过位），
ＰＳＭ１１１ＦＢ－ＴＫＣＴ 型控制器自带电阻和电感接入点，将机构 刹车电阻和电感接入控制器。
2.2 继电器控制
继电器控制隔离开关二次回路分为两部分，一部分为 继电器控制回路，通过给中间继电器线圈供电使继电器触点 动作，和隔离开关的行程开关相配合，实现隔离开关隔刀分
6
合，地刀分合。第二部分为电机动作回路，通过继电器辅助 触点以及整流桥，控制电流在电机的走向，从而控制电机的 正反转。
3 结束语
上述为充气柜三工位隔离开关二次回路的两种控制方 式，充气柜内另一主要元器件，断路器的分合闸同理也可以
通过控制器和继电器控制，具体细节不再描述。对比三工位 的控制方式，从接线图上可以看出，继电器控制的控制方式 明显接线多于控制器控制，对于一些复杂电路，继电器控制 的话会导致电路故障率高。其次继电器的触点的使用寿命没 有那么长，触点相对来说不太可靠。最后控制器自带保护功 能，对隔离开关操作起到保护作用，综上，充气柜的二次控 制方式优先选用控制器控制的方式。
