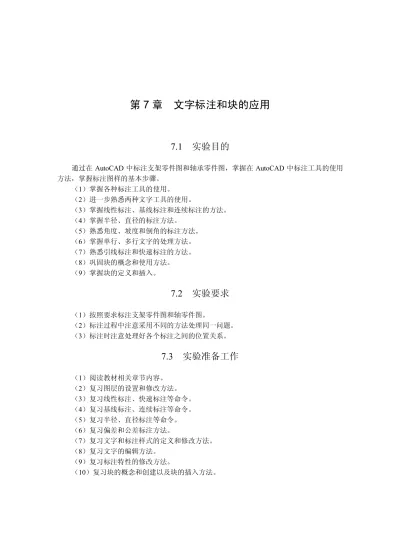

(2) AutoCAD 2009 实验指导. 82. 7.4. 实验说明. 按照工程制图要求,标注零件图时,要考虑设计要求和工艺要求,注意一些基本原则: (1)分析好零件的功能要求、直接标注全部功能尺寸。 (2)与相关零件的尺寸要协调。 (3)按加工顺序标注尺寸。 (4)当零件需要经过多道工序加工时,同一工序中所用尺寸应尽可能集中标注。 在 AutoCAD 中,进行尺寸标注时,一般应遵循下面的原则: (1)为尺寸标注创建一个独立的图层。 (2)为尺寸标注文本建立专用的文本类型和标注样式。 (3)使用标注工具进行标注。 (4)充分利用对象捕捉方式,以便快速拾取定义点。 每张图纸都必须经过标注以后才能投放使用,或者说才有使用价值。本章中的两个例子 主要涉及线性标注、连续标注、基线标注、直径标注、角度标注和半径标注,另外还包含角度 标注、坡度标注、粗糙度标注、形位公差标注等,其中还涉及到一些复杂的线性标注,需要进 行大量文字的处理。. 7.5. 实验指导. 7.5.1 标注支架零件图 本例要标注的支架零件图,如图 7-1 所示,其中(a)为支架轴测图,(b)为标注好的支 架零件图。. (a)支架轴测图. (b)标注好的支架零件图 图 7-1. 标注支架图.
(3) 第 7 章 文字标注和块的应用. 83. 1.打开支架零件图 打开已绘制好的支架零件图。 2.定义图层 为了更清楚地标示图形的尺寸,控制对象的显示特性,需定义新的图层——标注层。为 标注尺寸建立新图的层,这对于复杂的图形来说很有必要。 3.进行试标注 单击“注释”选项卡,打开“标注”功能面板。 设置尺寸线图层为当前图层。 按照系统默认的文字样式和标注样式,选择一条直线进行试标注。如果文字样式和标注 样式都比较合适,就不需要进行文字样式和标注样式的设置,否则,需要进行必要的设置。 4.创建新文字样式和标注样式 从上一步试标注可以看出,系统默认的文字和标注样式对于本图来说不太合适,为了更 好地进行标注,最好创建专用的文字样式和标注样式。 (1)创建新文字样式。 选择“格式”菜单的“文字样式”选项,打开“文字样式”对话框。 在“文字样式”对话框中单击“新建”按钮,打开“新建文字样式”对话框,如图 7-2 所示。 在“新建文字样式”对话框的“样式名”文本框中输入“工程” ,单击“确定”按钮,建 立新的文字样式,如图 7-3 所示。. 图 7-2. “新建文字样式”对话框. 图 7-3. 建立“工程”样式. 在“工程”文字样式对话框中,选择字体为 Times New Roman,字体样式为斜体,设置 高度为 3,宽度比例为 0.67(2/3),倾斜角度为 5,设置好之后,单击“应用”按钮,然后关 闭该对话框。 (2)创建标注样式。 选择“格式”菜单的“标注样式”选项,打开“标注样式管理器”对话框,如图 7-4 所示。 在“标注样式管理器”对话框中单击“新建”按钮,打开“创建新标注样式”对话框, 如图 7-5 所示。 在“创建新标注样式”对话框的“新样式名”文本框中输入“工程”,然后单击“继续” 按钮,建立“工程”标注样式。用户可以进一步进行修改和设置。.
(4) AutoCAD 2009 实验指导. 84. 图 7-4. “标注样式管理器”对话框. 图 7-5. “创建新标注样式”对话框. 首先在“符号和箭头”选项卡中,设置箭头大小为 1.2,圆心标记大小为 0.090,如图 7-6 所示。切换到“线”选项卡,将尺寸线和尺寸界线颜色为随层颜色,且超出尺寸线和起点偏移 量均为 0.500,如图 7-7 所示。. 图 7-6. “符号和箭头”选项卡. 图 7-7. “线”选项卡.
(5) 第 7 章 文字标注和块的应用. 85. 切换到“文字”选项卡,设置文字样式为“工程”,文字对齐方式为 Standard,文字垂直 位置为“居中”,水平位置为“居中”。其他设置如图 7-8 所示。 接着切换到“调整”选项卡,设置箭头的调整选项为“文字或箭头(最佳效果)”,文字 位置在“尺寸线旁边” ,全局比例为 1。其他设置如图 7-9 所示。. 图 7-8. “文字”选项卡. 图 7-9. “调整”选项卡. 然后切换到“主单位”选项卡,设置单位格式为小数,精度为 0.0。 因为大部分标注中都要求上、下偏差,且大部分都是 0.1,所以要设置公差。对于部分不 要求极限偏差的尺寸标注后可以再更改。切换到“公差”选项卡,将公差格式的方式设置为极 限偏差,精度为 0.0,上、下偏差都是 0.1。其他设置如图 7-10 所示。. 图 7-10. “公差”选项卡. 5.标注主视图 (1)标注线性尺寸。 使用线性标注工具,命令行提示如下:.
(6) AutoCAD 2009 实验指导. 86. 命令: _dimlinear 指定第一条延伸线原点或 <选择对象>:(捕捉主视图下部端点 A) 指定第二条延伸线原点: (指定第二个原点) 指定尺寸线位置或 [多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]: (捕捉圆心 B,向左移动鼠标, 确定好标注线位置,单击鼠标左键,按照系统测定的尺寸完成标注) 标注文字 =19.0 标注的第一个尺寸如图 7-11 所示,包含上下极限偏差。 这里系统自动测量的尺寸就是需要标注的尺寸,直接确认即可。如果需要修改尺寸值或 者输入其他文字,可以在捕捉到第二点后,在命令行输入 m 或 t,再输入文字。 进行标注时(比如直线的长度、圆的半径等)也可以使用快速标注工具进行标注。快速 标注工具的使用与线性标注工具的使用方法相似,只是只能选择几何对象进行标注。这里不能 使用快速标注,因为要标注的是某点到圆心的距离,不是对象的尺寸。 使用基线性标注工具,继续标注其他点的高度,命令行提示如下: 命令: _dimbaseline 指定第二条延伸线原点或 [放弃(U)/选择(S)] <选择>:(捕捉斜线上端点 C,向左下移动鼠 标,确定好标注线位置单击,按照系统测定的尺寸完成标注) 标注文字 =47.0 …… 指定第二条延伸线原点或 [放弃(U)/选择(S)] <选择>:(回车结束标注) 这样就完成了支架主视图左侧的系列高度标注,效果如图 7-12 所示。. 图 7-11 标注距离. 图 7-12. 完成主视图左侧线性标注. 继续进行线性标注,完成主视图右侧和上部的线性标注,效果如图 7-13 所示。 (2)标注圆的直径。.
(7) 第 7 章 文字标注和块的应用. (a). 87. (b) 图 7-13. 标注主视图右侧和上部的线性尺寸. 使用直径标注工具,命令提示如下: 命令: _dimdiameter 选择圆弧或圆: (选择主视图上边的圆) 标注文字 =3.0 指定尺寸线位置或 [多行文字(M)/文字(T)/角度(A)]: (移动鼠标确定好标注线位置,单击 鼠标左键完成标注) 直径标注的结果如图 7-14 所示。 上面直接进行圆的直径标注时,同时标注了圆的上 下偏差,但是这里不需要标注其极限偏差。同时主视图 中共有 3 个圆,可以分别标注其直径,但是这样比较麻 烦,可以采用简化标注,即将刚才标注的大圆直径的文 字改为 3×Φ3,表示图中有 3 个直径为 3 的圆。 在刚标注好的圆标注上单击,再在该标注上右击, 图 7-14 标注圆直径 在打开的快捷菜单中选择“特性”命令,打开“直径标 注”特性选项板,如图 7-15 所示。 拖动“直径标注”特性选项板边上的滚动条,找到文字部分的“文字替代”文本框,在 其中输入 3×%%c3,然后回车,则圆直径的标注文字被改为 3×Φ3。结果如图 7-16 所示。 也可以在标注时直接更改标注文字,方法如下: 命令: _dimdiameter 选择圆弧或圆: (选择主视图上边的圆) 标注文字 =3.0 指定尺寸线位置或 [多行文字(M)/文字(T)/角度(A)]:t(选择输入文字) 输入标注文字 <3.0>: 3×%%c3(输入文字) 指定尺寸线位置或 [多行文字(M)/文字(T)/角度(A)]:(移动鼠标确定好标注线位置,单击.
(8) AutoCAD 2009 实验指导. 88. 完成标注). 图 7-15. “直径标注”特性选项板. 图 7-16. 修改圆的标注文字. 6.标注右视图 右视图中包含两个线性标注和两个角度标注,按照前面的方法标注线性尺寸即可,下面 主要介绍角度标注。 使用角度工具标注角度,命令行提示如下: 命令:dimangular 选择圆弧、圆、直线或 <指定顶点>:(选择水平线) 选择第二条直线:(竖直线) 指定标注弧线位置或 [多行文字(M)/文字(T)/角度(A)/象限点(Q)]:(向左移动鼠标到适当位 置单击,完成标注) 标注文字 =90 标注的结果如图 7-17(a)所示。进行角度的标注时,标注位置选择的不同,得到的效果 也不同,本例中,如果向左移动的距离比较小,得到的将是如图 7-17(b)所示的结果。如果 向右移动鼠标,得到的将是如图 7-17(c)所示的结果。. (a)标注线在左方. (b)标注线在左方 图 7-17. (c)标注线在右方. 不同的方位标注效果也不同. 7.标注 A-A 向和 B-B 向视图 A-A 向和 B-B 向视图包括线性尺寸标注和直径标注,具体标注过程不再叙述。在下方还 有说明文字,说明视图名称和比例,使用单行和多行文字工具进行书写都可以。标注的结果如 图 7-18(a)和图 7-18(b)所示。.
(9) 第 7 章 文字标注和块的应用. (a)A-A 向视图 图 7-18. 89. (b)B-B 向视图 标注 A-A 向和 B-B 向视图. 7.5.2 标注轴零件图 标注轴零件图,如图 7-19 所示。. 图 7-19. 轴零件图. 轴零件图的标注比较复杂,既包含线性标注、半径标注,还包含粗糙度标注、形位公差 标注等,还涉及到一些复杂的线性标注,需要进行大量文字的处理。下面介绍标注的大致过程。 1.打开轴零件图 打开已绘制好的轴零件图。 2.定义图层 定义标注图层和文字图层。 3.进行试标注 设置尺寸线图层为当前图层。 按照系统默认的文字样式和标注样式,选择一条直线进行试标注。此时发现文字和箭头.
(10) AutoCAD 2009 实验指导. 90. 等的大小都不合适,需要创建新的样式,或对现有样式进行调整。具体过程略。 4.标注线性尺寸 (1)连续标注。 使用线性、对齐、基线、连续标注工具标注图中线性尺寸,具体过程不再叙述。下面仅 介绍一下连续标注的方法。 首先使用线性标注工具,命令行提示如下: 命令: _dimlinear 指定第一条延伸线原点或 <选择对象>:(捕捉左边的第一个端点) 指定第二条延伸线原点:(捕捉第二个端点) 指定尺寸线位置或 [多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]: (捕捉下一个端点,向下移动 鼠标,确定好标注线位置单击,按照系统测定的尺寸完成标注) 标注文字 =22 完成第一个尺寸 22 的标注。 使用连续标注工具,继续标注其他点的高度,命令行提示如下: 命令:dimcontinue 指定第二条延伸线原点或 [放弃(U)/选择(S)] <选择>:(捕捉下一个端点) 标注文字 =80 指定第二条延伸线原点或 [放弃(U)/选择(S)] <选择>:(捕捉第三条铅直中心线下一个端点) 标注文字 =52 指定第二条延伸线原点或 [放弃(U)/选择(S)] <选择>:(回车,结束) 结果又标注了尺寸 80 和 52,连续标注的结果如图 7-20 所示。 (2)改变标注文字。 在线性标注中有的部分可直接使用系统测定的数据,但是一些地方不能直接采用系统测 定的数据。如图 7-21 所示,在标注轴的直径时,就需要加上Φ。. 图 7-20. 连续标注. 图 7-21. 标注时改变标注文字. 这样的标注可以在标注时通过输入文字的方式进行。 选择线性标注,命令行提示如下: 命令:dimlinear 指定第一条延伸线原点或 <选择对象>:(捕捉第一点) 指定第二条延伸线原点:(捕捉第二点) 指定尺寸线位置或[多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]:t(输入 t,回 车,确定输入文字).
(11) 第 7 章 文字标注和块的应用. 91. 输入标注文字 <40>: %%c40(输入%%c40,回车) 指定尺寸线位置或[多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]:(回车,结束 标注) 标注文字 =40 标注的结果,输入的“%%c”显示为符号“Φ” ,如图 7-20 所示。其他的地方参照此方法 进行标注。如图 7-21 右边的标注Φ30m6,在系统提示输入文字时输入“%%c30m6”即可。 (3)改变偏差格式。 有的线性尺寸需要标注偏差,可以通过公差选项卡进行设置, 偏差标注如图 7-22 所示。 但是采用这种方法进行标注,当偏差为零时,0 仍然显示出来。 在新的制图标准中,这样的 0 是不需要显示的。所以要进行进一步 的处理。 在该标注上单击选中该标注,使用分解工具将标注的文字部分 图 7-22 标注偏差 分解为多行文字,双击公差文字进行,打开“堆叠特性”对话框, 如图 7-23 所示。 选中要改变格式的文字部分,单击“文字格式”窗口的“上”栏,然后使用空格替换前 面的 0。单击“确定”按钮,标注变为需要的格式,如图 7-24 所示。. 图 7-23. 通过堆叠特性改变偏差. 图 7-24. 改变标注格式. 标注好所有的线性标注之后的主视图效果如图 7-25 所示。. 图 7-25. 完成线性标注的主视图. (4)改变线性标注格式。 在局部放大图中,有的线性标注只需要其中一边的尺寸界线和箭头,如图 7-26(a)所示。 对这样的标注,在“线”和“符号和箭头”选项卡中,设置隐藏一边的尺寸界线并设置该边的.
(12) AutoCAD 2009 实验指导. 92. 箭头为无即可,具体设置如图 7-26(b)和(c)所示。或者通过特性工具栏进行修改。. (a)显示效果. (b)直线设置情况 图 7-26. (c)箭头设置情况. 只显示一边的尺寸界线和箭头. 5.标注坡度 标注好线性尺寸后,需要标注坡度值,下面简要介绍坡度标注的方法。 坡度的标注,需要使用坡度符号(等腰三角形)。如果以前定义好了表示坡度的块,可以 直接插进来;如果没有定义该块,可以使用快速引线工具只绘制引线,然后书写文字,绘制等 腰三角形,并放置到引线上方即可。绘制等腰三角形时要注意其方向。坡度标注的结果如图 7-27 所示。 6.标注倒角 倒角的标注也是使用快速引线工具来完成的。标注时要注意起始引线与倒角线要在同一条直 线上。为了修改文字方便,可以只绘制引线,再添加多行文字。标注倒角的效果如图 7-28 所示。. 图 7-27. 标注坡度. 图 7-28. 标注好坡度和倒角的主视图如图 7-29 所示。. 图 7-29. 标注好坡度和倒角的主视图. 标注倒角.
(13) 第 7 章 文字标注和块的应用. 93. 7.标注粗糙度 粗糙度符号形状基本相同,只是一些粗糙度大小不一样,如果一个一个进行粗糙度标注, 将重复性绘制同一图形。为了提高效率,可以先将粗糙度符号创建为图块。可以把常用的粗糙 度符号都定义为块,使用的时候直接插入到需要标注粗糙度的位置。在插入块的同时,可以对 其进行旋转并输入粗糙度数值。 (1)设置属性。 首先绘制要定义为粗糙度块的图形符号。可以使用多边形工具和直线工具先绘制一个正 三角形,再绘制一条直线,组成粗糙度符号。 也可以只使用直线工具,绘制 3 条直线,组成粗糙度符号。命令行提示如下: 命令: line 指定第一点: (捕捉任意一点) 指定下一点或 [放弃(U)]: 8(移动鼠标到第一点左边,输入 8,回车,绘制长为 8 的水平 直线) 指定下一点或 [放弃(U)]: @8<-60(输入下一点相对极坐标,回车) 指定下一点或 [闭合(C)/放弃(U)]: @16<60(输入最后一点相对极坐标,回车) 指定下一点或 [闭合(C)/放弃(U)]: (回车,结束绘制) 然后设置块属性。选择菜单“绘图”→“块”→“定义属性”命令,打开“属性定义” 对话框,如图 7-30(a)所示。 在“属性定义”对话框的“模式”选项中,选中“验证”复选框,这样在插入块时要求 用户进行验证,用户可以输入相关的参数。在属性区域设置标记为 CCD(标记不能为空) ,提 示为“请输入粗糙度” ,值为空。 在“插入点”区域单击“在屏幕上指定”复选框,根据需要设置其他属性。设置好后单 击“确定”按钮,切换到绘图区,在绘图界面拾取文字的插入点。这里在粗糙度三角形的左顶 点处拾取一点。也可以直接输入插入点的 X、Y、Z 坐标值,则标记显示在指定的位置,效果 如图 7-30(b)所示。. (a) “属性定义”对话框 图 7-30. (b)显示标记 设置块属性.
(14) 94. AutoCAD 2009 实验指导. (2)定义粗糙度块。 设置好块属性后,就可以定义块了。 选择“绘图”菜单中“块”的“创建”项,也可以直接在命令行输入 Block,打开“块定 义”对话框,如图 7-31(a)所示。 在“块定义”对话框的名称框中输入块名称 CCD,单击“选择对象”按钮,切换到绘图 区,选择刚定义的属性和 3 条直线。回车,结束选择,返回到“块定义”对话框。单击“拾取 点”按钮,切换到绘图区,捕捉三角形下边的顶点,返回到“块定义”对话框。 在“说明”框中输入说明信息“粗糙度”。设置完毕,单击“确定”按钮,打开“编辑属 性”对话框。在“编辑属性”对话框中,可以修改属性值,比如设置属性值为 6.3。设置好属 性值后,单击“确定”按钮,关闭“编辑属性”对话框,完成图块的定义,并且在块的相应位 置显示设置的属性值,结果如图 7-31(b)所示。. (a) “块定义”对话框 图 7-31. (b)定义块 定义块. (3)写块。 现在已经定义好了块,但是该块只能在该图形文件中使用,或者通过设计中心在本机中 使用,如果想拿到另外的计算机上使用,就需要把块创建为一个单独的 dwg 文件,方法如下: 在命令行直接输入 Wblock,将块对象写入新图形文件。AutoCAD 将弹出“写块”对话框, 如图 7-32 所示。 在“写块”对话框中,在“源”选择区选择“块”选项,选择 CCD 块,在“文件名和路 径”输入框中输入文件名和路径,在“插入单位”列表中选择“毫米”。设置完毕,单击“确 定”按钮,此时在相应文件夹中产生了一个文件名为 CCD.dwg 的图形文件。它可以提供给其 他图形文件使用。 (4)插入粗糙度块。 将块定义好之后,就可以将块插入到图形中的适当位置了。选择“插入”菜单的“块” 命令,打开“插入”对话框,如图 7-32 所示。 插入块时,可以选择在屏幕上指定插入点、缩放比例和旋转角度,也可以在对话框中设 定精确的插入点位置、缩放比例和旋转角度。.
(15) 第 7 章 文字标注和块的应用. 95. 在“插入”对话框的“名称”列表中选择刚定义的块 CCD,在插入点区域中,选中“在 屏幕上指定”复选框。缩放比例设置为 1,旋转角度设置为 0,其他按照图 7-33 进行设置。. 图 7-32. “写块”对话框. 图 7-33. “插入”对话框. 这里的缩放比例是经过试验后确定的,如果比例为 1 不合适,可以经试验确定比较合适 的比例。 设置完毕,单击“确定”按钮,命令行提示如下: 命令: insert 指定插入点或 [基点(B)/比例(S)/X/Y/Z/旋转(R)]:(拾取标注界线上一点) 指定旋转角度 <0>:(回车) 输入属性值 请输入粗糙度: 3.2(输入 3.2,回车) 验证属性值 请输入粗糙度 <3.2>: (回车,确认粗糙度) 如果要插入的粗糙度的值与块属性中设置的标记不一致,可以在“插入”对话框中选中 “分解”复选框,则插入时将块分解,用户可以改变粗糙度文字及文字方向。 对于一些比较特殊的粗糙度标注符号,比如它既不是水平的,也不是垂直的。可以先插 入一个水平或垂直的粗糙度符号,然后通过旋转得到。如果粗糙度符号倾斜的角度容易确定, 可以在插入块的时候直接输入旋转的角度。 本例子中不同的位置包含多种粗糙度标注,如图 7-34 所示。. 图 7-34. 不同位置的粗糙度标注.
(16) AutoCAD 2009 实验指导. 96. 对于这种情况,可以将各种不同角度的粗糙度符号定义为不同的块,插入时选择需要的 块即可。 绘制好了一个粗糙度符号后,可以使用复制、偏移或阵列工具进行复制,然后再进行旋 转、修改文字等,形成不同方向的粗糙度符号。还可以绘制其他类型的粗糙度符号或位置标志 并将其定义为块,如图 7-35 所示。. 图 7-35. 定义多种粗糙度符号和其他符号. 标注好粗糙度符号的轴零件图如图 7-36 所示。. 图 7-36. 标注粗糙度后的轴主视图. 8.标注形位公差 最后进行形位公差的标注。 选择标注工具栏中的公差标注工具,打开“形位公差”对话框,如图 7-37 所示。. 图 7-37. “形位公差”对话框. 在“形位公差”对话框中单击“符号”项的黑框,出现如图 7-38 所示的符号框,选择所 需要的符号。 在“形位公差”对话框的“公差 1”中输入公差值 0.018,在“基准 1”中输入 A,输入好.
(17) 第 7 章 文字标注和块的应用. 97. 后单击“确定”关闭“形位公差”对话框。在绘图区移动鼠标,定位好形位公差的位置后单击, 完成公差的放置。 然后使用快速引线工具绘制引线,完成形位公差标注。最后在修改公差的对应位置处绘 制相应标记,标注好的形位公差如图 7-39 所示。. 图 7-38. 选择公差符号. 图 7-39. 形位公差. 标注好所有形位公差的轴如图 7-40 所示。. 图 7-40. 标注好形位公差的轴主视图. 9.标注说明文字 最后在需要进行文字说明的地方书写文字,为了修改方便,建议使用多行文字进行书写。 有的地方还需要绘制引线或圆,比如局部放大图对应的位置。标注好说明文字的轴主视图如图 7-41 所示。. 图 7-41. 标注说明文字后的轴主视图. 10.填写标题栏、书写说明文字 最后填写标题栏、书写其他说明文字。书写文字有两种工具,单行文字和多行文字,建.
(18) AutoCAD 2009 实验指导. 98. 议使用多行文字工具书写。 选择多行文字工具,在需要书写文字的地方拖动一个方框,打开“文字格式”窗口。用 户可以在输入窗口中输入多行文字,这比单行文字方便。并且,用户可以在“文字格式”窗口 的工具栏中选择文字样式、字体、字形、大小;可以通过标尺设置左右边距,选择首行缩进、 左缩进等格式;可以调整窗口的大小和位置,使用起来非常方便。还有值得一提的地方,就是 可以进行文字的堆叠,实现分数的效果。 “文字格式”窗口及处理文字的结果如图 7-42 所示。. 图 7-42. “文字格式”窗口及处理的效果. 至此,轴零件图全部标注完毕,标注好所有标注的轴零件图见图 7-19。. 7.6. 课后练习. 1.绘制如图 7-43 所示的圆锥齿轮图的尺寸。. 图 7-43. 圆锥齿轮图. 2.对图 7-44 所示的中间轴零件图进行标注。.
(19) 第 7 章 文字标注和块的应用. 图 7-44. 99. 标注中间轴. 3.标注如图 7-45 所示的圆柱齿轮零件图,并按要求填写标题栏、明细表和说明文字。. 图 7-45. 圆柱齿轮零件图.
