母語與非母語英語之韻律模型建立

(1)

國立交通大學

電信工程研究所

碩士論文

母語與非母語英語之韻律模型建立

A prosody modeling approach to L1 and L2 English speech

研究生：陳韋帆

指導教授：陳信宏博士

(2)

母語與非母語英語之韻律模型建立

A prosody modeling approach to L1 and L2 English speech

研究生：陳韋帆 Student: Wei-Fan Chen

指導教授：陳信宏博士 Advisor: Dr. Sin-Horng Chen

國立交通大學

電信工程研究所

碩士論文

A Thesis

Submitted to Institute of Communication Engineering

College of Electrical and Computer Engineering

National Chiao Tung University

in Partial Fulfillment of the Requirements

for the Degree of

Master of Science

in Communication Engineering

July 2012

Hsinchu, Taiwan, Republic of China

(3)

母語與非母語英語之韻律模型建立

研究生：陳韋帆指導教授：陳信宏博士

國立交通大學電信工程研究所碩士班

中文摘要

本論文提出一個以音節為單位的韻律模型，其中包含了音節時間模型以及音節基頻軌跡模型。本論文考慮了若干會對這兩項韻律參數影響的因子，其中包括了重音類型、詞長、鄰近的停頓類型、音節組成的因素及韻律狀態等等。本論文使用一個疊代式的訓練法來建立此模型，並使用包含了母語與非母語英文語料的 TWNAESOP 語料庫。實驗數據顯示此模型能夠有效的建立起英語的韻律模型，與許多前人的研究結果符合；並且透過探討母語與非母語語者參數間的差別，我們得以從數據上得知兩者間韻律上的差異。

(4)

A prosody modeling approach to L1 and

L2 English speech

Student: Wei-Fan Chen Advisor: Dr. Sin-Horng Chen

Institute of Communication Engineering

National Chiao Tung University

Abstract

In this thesis, a statistical prosody modeling approach for L1 and L2 English speeches is proposed. The study focuses on the modeling of two prosodic-acoustic features: syllable duration and log-pitch contour. Several major affecting factors (AFs) that influence the variations of these two features are considered. They include lexical stress, word length, nearby break type, phonemic constituent of syllable, and prosodic state. A sequential optimization procedure is adopted to automatically train the two models from the TWNAESOP corpus recorded in Taiwan. The corpus contained both L1 and L2 English speeches. Experimental results showed that most AFs estimated agreed well with our prior linguistic knowledge. The differences in the prosody of L1 and L2 speeches were explored.

(5)

致謝

本論文得以順利完成，有賴於諸位師長朋友的支持與鼓勵。首先感謝自專題生以來就在百忙之中指導我的陳信宏教授，提供了豐富的實驗室資源使得我們得以專注的從事工作；並感謝苦口婆心指導我的王逸如老師，使得我更加注重各項的細節；另外還有自大三以來就協助我的，現已高就臺北大學的江振宇學長，這數年來亦師亦友的在研究上、生活上都給我莫大的助益；同時也還感謝余秀敏老師在本研究上也提供許多英文上的專業意見。進入這實驗室兩年的日子稍縱即逝，共同奮鬥的同窗好友亦給我諸多助力：包括有結識六年的小邱、給予我許多意見和協助的喬華、總是笑臉迎人的俊翰、埋頭工作的睿詮、理工科少見的女生雅婷、甫自他處轉來的昌佑、時常給我英文建議的靖觀以及諸多前後輩等。在諸位的支持以及笑容中，使得這兩年來的日子不至枯燥乏味。同時還感謝遠在他鄉的惠晴，是我心靈上的摯友。本人不才，七百餘日的光陰，僅得此寥寥數筆的拙作。如有後人能從本文中得到些許啟發，即為對我最大的鼓舞。

(6)

中文摘要... I Abstract ... II 致謝...III 目錄...IV 表目錄...VI 圖目錄... VII 第一章緒論...1 1.1 研究動機...1 1.2 文獻回顧...2 1.3 研究方向...2 1.4 章節概要說明...3 第二章資料庫介紹...4 2.1 語料庫簡介...4 2.1.1 文字資料...4 2.2 資料前處理...5 2.2.1 音節切割資訊修正...5 2.2.2 音節時間資訊正規化...8 2.2.3 基頻資訊修正...10 2.2.4 基頻資訊正規化...16 2.2.5 音節基頻軌跡參數抽取...17 2.2.6 停頓類型標記...18 2.3 語料庫統計資料...24

(7)

3.1 音節時間模型...30 3.1.1 影響因子...30 3.1.2 模型架構...30 3.1.3 訓練流程...31 3.2 音節基頻軌跡模型...32 3.2.1 影響因子...33 3.2.2 模型架構...33 3.2.3 訓練流程...34 第四章實驗結果與分析...35 4.1 音節時間模型...35 4.2 音節基頻軌跡模型...40 4.3 韻律狀態結果分析...47 第五章結論與未來展望...51 5.1 結論...51 5.3 未來展望...51 參考文獻...52 附錄 1：TWNAESOP 文本資料...55 附錄 2：音節類型統計資料...68

(8)

表

表目錄

表 2.1：wavesurfer 的基頻求取設定...10 表 2.2：刪除子音基頻前後，其投影到四維正交基底造成的誤差...18 表 2.3：起始停頓標記門檻值...19 表 2.4：決策樹所使用的問題集...21 表 2.5：L1 phone 統計資料 ...25 表 2.6：L2 phone 統計資料 ...27 表 4.1：語群平均值...35 表 4.2：詞長因子參數...36 表 4.3：重音因子參數...37 表 4.4：各個音素在音節組成因子中的長度(a)~(h) ...37 表 4.5：韻律狀態因子...40 表 4.6：雙元音的組合...47

表 4.7：function word 與 content word 的時間比較 ...48

表 4.8：target word 與 target word 邊界的時間比較 ...48

(9)

圖

圖目錄

圖 2.1：不良的切割位置範例 1...5 圖 2.2：不良的切割位置範例 2...6 圖 2.3：欲尋找的切割位置...6 圖 2.4：音節切割的狀態轉移...7 圖 2.5：修改過後的音節切割資訊 1 (V+sp+T) ...7 圖 2.6：修改過後的音節切割資訊 2 (L+sp+T)...8 圖 2.7(a)：短句形音節長度平均值與標準差的關係 (b)：長文形音節長度平均值與標準差的關係...8

圖 2.8(a)：短句形 curve fitting (b)：長文形 curve fitting ...9

圖 2.9(a)：短句形 mean 與 alpha 的關係 (b)：短句形 mean 與 beta 的關係...9

圖 2.10(a)：長文形 mean 與 alpha 的關係 (b)：長文形 mean 與 beta 的關係...10

圖 2.11：利用 EM algorithm 找出的混合數三的高斯混合模型與直方圖的比較12 圖 2.12：修正過後的基頻直方圖...12 圖 2.13：良好的基頻修正結果...13 圖 2.14：不良的基頻修正結果 1...13 圖 2.15：不良的基頻修正結果 2...14 圖 2.16：基頻軌跡斷點示意圖...14 圖 2.17：基頻軌跡修正示意圖...15 圖 2.18：兩階段修飾後的基頻軌跡實例 1...15 圖 2.19：兩階段修飾後的基頻軌跡實例 2...16 圖 2.20(a)：L1 語者的對數基頻平均值與標準差 (b)L2 語者的對數基頻平均值與標準差...17 圖 2.21：變動劇烈的基頻軌跡示意圖...17

(10)

圖 2.22：起始停頓標記決策樹...19

圖 2.23：停頓標記模型相似度上升趨勢...20

圖 2.24：Break syntax model 決策樹...20

圖 2.25：break acoustic model 決策樹...21

圖 2.26：四種停頓類型的聲學特性分佈...23 圖 4.1：音節時間模型之訓練過程相似度變化...35 圖 4.2：音節基頻軌跡模型之訓練過程相似度變化...41 圖 4.3：語群平均基頻軌跡...41 圖 4.4：重音因子基頻軌跡...42 圖 4.5：將重音因子參數轉換為 semitone ...42 圖 4.6：文獻[22]中各種重音類型的基頻軌跡...43 圖 4.7：音節前停頓類型因子基頻軌跡...43 圖 4.8：音節後停頓類型因子基頻軌跡...44 圖 4.9：不同類型反問句的基頻軌跡...45 圖 4.10：單元音的基頻軌跡...45 圖 4.11：Vowel chart...46 圖 4.12：雙元音及兒化音的基頻軌跡...46 圖 4.13：雙元音在 vowel chart 上的移動圖示...47

圖 4.14：function word 與 content word 的基頻軌跡比較 ...48

圖 4.15：target word 與 target word 邊界的基頻軌跡比較 ...49

(11)

第一章

第一章緒論

緒論

1.1 研究動機

研究動機

英語是目前臺灣最多人學習的外語，在許多國家被列為官方語言，也是國際場合所廣泛使用的語言。因此，研究以及探討母語使用者(L1)與非母語使用者(L2) 間的差異，遂成為一重要的課題。有鑑於此，在 2008 年開始了 AESOP (Asian English Speech cOrpus Project) 跨國語料收集計畫[1, 2]，此計畫收集了諸多亞洲口音的英文語音，以提供研究者分析。在 2009 年，TWNAESOP (TaiWaN Asian English Speech cOrpus Project) [3] 也在中研院的主導下隨之開始，並由此陸陸續續的有許多關於此計畫的研究 [4-6] 。受制於 L2 本身的母語，或多或少都會對其所使用的英語造成影響。僅僅從口語方面，影響就可能包括：音素的不正確、韻律的錯誤以及不當的文法。首先，英語與 L2 的母語，其所使用的音素(phone set)不盡相同。以中文母語者而言，在學習英文發音時，對於某些在中文裡不存在的音素，會感到難以學習甚至會誤用 中文中存在的音素來發出該英文的音素。例如，英文中存在 IH (it)以及 IY (eat) 兩個相近的音素，後者在中文裡存在，即注音符號的ㄧ，但前者並沒有，也因此相當多中文母語者唸出前者的音時，會常以 IY 來取代。其次，英文是一種在 stress 與 stress 之間長度較為穩定的語言(stress-timed language)，而中文是一種傾向每個音節都同等長度的語言(syllable-timed language)。因此，我們常常會發現中文母語者會錯誤的將英文中的每個音節都唸得一樣長而缺乏重音與否的影響[4, 13, 14]。此一情形在句調(intonation)上，也會造成聽者難以快速獲取語者說話的重點。有鑑於以上的現象，本研究著眼於發展一個新的韻律模型來描述英文的韻律，並希冀能藉此來觀察及探討 L1 與 L2 之間的差異。從語言學習的角度，許多差異已經被得知，但未知的是這些差異是如何表現在數據上，而不僅於感知上。

(12)

1.2 文獻回顧

文獻回顧

研究 L1 與 L2 間的差異是一個新穎的研究，但在過去，已有許多文獻探討 L1 的韻律現象；也包括有 ToBI [7](Tone and Break Indices, 以下除了另有說明外，均指其中的 Tone 部份)，一個以簡單的符號來標記基頻軌跡的方法，以及 Fujisaki Model [8]，以數學模型來產生句調等著名的研究。

對 1.1 節所說的，本身母語對於非母語(EFL , English as Foreign Language)使用者的影響，也已經有相當豐碩的研究結果[9-14]。然而，這些研究往往受限於人工標記的困難；以 ToBI 為例，ToBI 已經被廣泛接受為標記基頻軌跡的重要方法，也有文獻[10]是基於同樣的 ToBI 標記，來探討 L1 及 L2 的表現。但是，目前依然缺乏一個能夠自動標記的有效方法，這使得研究所需的語料庫一者必須經過設計，二者必須人工標記，因此語料庫嚴重受限，也缺乏彈性。除卻 1.1 節中提到的現象，L2 所受到的教育程度、學習英文的時間長短，也都對 L2 的表現產生影響[9]。這些影響也還會表現在重音(lexical stress)[11, 14]、句子中的突顯(prominence, sentence stress)[12]以及句調。除此之外，受制於中文語言的各種現象，也在文獻中被提出[11-14]。綜合以上，許多學者已經進行了 L1 及 L2 之間差異的研究，但較缺乏的是透過數學模型來描述並且能比較兩者差異的方法，本研究即在此發揮。

1.3 研究方向

研究方向

基於過去在中文語音上的研究成果[15, 16]，本論文提出一個以音節為單位的韻律模型。此模型包含了時間模型以及基頻軌跡模型。兩個模型皆考慮了其所可能受到的影響因子(affecting factor)影響，進而會對其產生拉長或壓縮/升高基頻或降低基頻。我們考慮的因子包括了 L1 或是 L2、語者、語句類型、重音類型、鄰近的停頓、句尾的類型以及音節內含的音素等等。

(13)

外，停頓的類型則必須採用自動標記以消除人為標記不一致的現象及節省人工，本論文也引用了[17]當中的 CART 方法來訓練一個標記停頓類型的決策樹。本論文透過一個疊代式的訓練法，分別得出 L1 及 L2 的韻律模型及各項影響因子的參數。透過參數的分析，我們得以由數據上的觀點明確指出兩者間的差異，並透過此來有效的找出 L2 為何在韻律從感知上不如及不像 L1 的原因所在。

1.4 章節概要說明

章節概要說明

本論文共分為下列五章第一章緒論：介紹本研究的背景及研究方法。第二章資料庫介紹：介紹本研究使用的語料和相關的參數抽取。第三章韻律模型：介紹本研究使用的韻律模型架構及訓練方法。第四章實驗結果與分析：討論實驗數據及相關的分析。第五章結論與未來展望。

(14)

第二章

第二章資料庫介紹

資料庫介紹

TWNAESOP[3]是由中研院語言研究所鄭秋豫博士等在 2009 年開始建置。語者包含英文母語者 13 人(男性 6 人，女性 7 人)，中文母語者 488 人(男性 231 人，女性 257 人)，共有 501 人。每位語者依序朗讀相同的短句組、短篇文章、誘發性人機對話及自發性看圖描述等部份(詳細語句見附錄 1，設計緣由見[3])。由於本語料庫仍未處理完畢，本研究僅使用其中的 L1 13 人及 L2 83 人的語料；語料僅使用第 1 至 7 段。本章節將對此語料庫及使用的資料做介紹，在 2.1 節介紹語料庫的資料格式；2.2 節介紹本論文使用的資料前處理；2.3 節介紹語料庫的相關統計資料。

2.1 語料庫簡介

語料庫簡介

本語料庫類型為麥克風語料，使用頭戴式麥克風(Sennheiser PC155)，音檔格式為 wav 檔；取樣頻率為 16000 赫茲（Hz）；位元率為 16 位元；聲道為單聲道。每位語者約有 1200 個音節，長約 6 分鐘(僅包含第 1 至 7 段)。錄音軟體為 TWNAESOP Recording Tool (以香港中文大學與中國科學院深圳先進技術研究院共同開發之錄音軟體 CUHK-SIAT recording tool.exe 為雛型，依此錄音實驗目的修訂而成)。錄音環境為安靜的教室、辦公室、實驗室。

2.1.1 文字資料

文字資料

本語料庫所使用的時間資訊處理到音素階層，是由 HTK 先做強迫對齊後，再經過人工進行校對。使用的標音方式為 CMU 字典[18]所使用的 Arpabet，對於任何的發音錯誤均以音檔為標準進行修正。由於此切割資訊經常將爆破音(stops) 多包含欲念出爆破音前的閉嘴靜音(closure silence)，此部份會在前處理階段再進

(15)

一步修正。

2.2 資料前處理

資料前處理

在本小節中，將會介紹擷取各個在之後的演算法中需要用到的各項參數的方法。包括有：音節切割資訊、音節基頻軌跡參數、停頓類型、標記停頓類型所需的各項參數，同時也會介紹參數正規化的方法。

2.2.1 音節切割資訊

音節切割資訊

音節切割資訊修正

修正

雖然我們的人工切割位置已經足夠準確，但是在爆破音的地方卻會包含一部份的 silence，情況如下圖：圖 2.1：不良的切割位置範例 1 此圖中為 California 及 ten 中間應有一段靜音沒有被切出。

(16)

圖 2.2：不良的切割位置範例 2

此圖中為 prefer 及 to 中間應有一段靜音沒有被切出。

本論文使用 segmental k-means 來調整(voice phone)+(stops)中的切割位置，其方法如下：

對於每個句子，將句首可靠的靜音位置，抽取 13 維 MFCC(Mel-Frequency Cepstrum Coefficient)，抽取設定為：frame size：5ms, frame shift：2ms。訓練一個混合數為 1 的高斯混合模型(GMM, Gaussian Mixture Model)。再以欲尋找 sp 切割位置前段音檔的一部分(長度為原始 voice phone 的長度)，訓練 V1 model。以 sp 後段音檔一部分(30ms)，訓練 V2 model。如下圖所示，欲尋找 F-AY-V 和 T-AY-M-Z 之間的短停頓(sp)，實線框為 V1，虛線框為 V2。

(17)

訓練完之後以 Viterbi algorithm 來調整 sp 的切割位置，其狀態轉移方式如下圖所示：圖 2.4：音節切割的狀態轉移走完之後再 back trace 回來就可以取得新的切割位置。處理完的結果如下：實線為原始切割位置，虛線為調整過後的切割位置。圖 2.5：修改過後的音節切割資訊 1 (V+sp+T) V1 sp V2

(18)

圖 2.6：修改過後的音節切割資訊 2 (L+sp+T)

2.2.2 音節時間資訊正規化

音節時間資訊正規化

圖 2.7(a)：短句形音節長度平均值與標準差的關係 (b)：長文形音節長度平均值與標準差的關係圖 2.7(a)與圖 2.7(b)為 L1 語者其音節長度平均值與標準差的關係，每一點是一個語者。可以看出平均值越大的，標準差也就會越大，大致上呈現線性關係，尤其長文會比短句更加明顯。因此，本論文採用對語者及語句類型分開的正規化方法，其詳細步驟如下： 1. 求出每群的 mean 和 standard deviation，並用一條 2 維曲線做 curve fitting。

(19)

圖 2.8(a)：短句形 curve fitting (b)：長文形 curve fitting

2. 由此曲線可以得到每個 mean 對應的 standard deviation。利用 mean 和 standard deviation 就可以算出 gamma distribution 的 alpha 和 beta 如下式：

2 2 µ α σ = , 2 σ β µ = (2-1) 經過此方法後，mean 與 alpha 及 mean 與 beta 的關係圖如下

(20)

圖 2.10(a)：長文形 mean 與 alpha 的關係 (b)：長文形 mean 與 beta 的關係 3. 接著求出全部的平均 alpha 和 beta，再做 CDF 轉換如下式：

( ) ( )

(

)

(

)

1 ,

=

,

, ,

n g n g i i

x

′

G

−

G x

α

ɶ

SR

β

ɶ

α

及

β

是平均的 alpha 和 beta。

2.2.3 基頻

基頻

基頻資訊

資訊

資訊修正

修正

先以 wavesurfer 用 ESPS 自動求出所有音檔的基頻，其參數設定如表 2.1，再利用兩階段修正基頻軌跡。第一階段使用[19]中提出的方法加以修飾：表 2.1：wavesurfer 的基頻求取設定 Min pitch 50 Max pitch 600 Frame size 7.5ms Frame shift 10ms

(21)

(2-2) (2-3) (2-4) (2-5) Tn為第 n 個音框的基頻 根據中央極限定理，取對數之後的 T 會趨近於一個高斯密度函數。考慮到求 出的基頻可能會有倍頻(double pitch)或半頻(half pitch)的現象，可以表示成：

(2-6) (2-7) 我們可以得到： (2-8) 也就是求出的基頻可以表示成一個混合數為 3 的高斯混合模型，於是我們可以利用 EM algorithm 來得到這個高斯混合模型如下圖，在此例中，倍頻並不明顯。

(

1 )

1 n n n

T

= +

X

T

₋

(

)

0 1

1

n n k k

T

X

=

∏

+

( )

0 1

2 with prob. 1-

-x

f x

x

β

α

α β





= 





( )

(

( )

)

(

)

(

)

( )

(

)

2 2 0 2 ˆ log log 2 , , 1 log 2 , F N N N

β

µ

σ

α

µ σ

α β

µ

σ

⋅ − + ⋅ + − − ⋅ + ∼

; log(2), ; , right boundary N x µ+ σ >N x µ σ

(23)

結果如下：良好的結果：圖 2.13：良好的基頻修正結果不好的結果：圖 2.14：不良的基頻修正結果 1 圖 2.14 是由於該點的 pitch 值恰巧高於 threshold，因此沒有被修正。 ?

(24)

圖 2.15：不良的基頻修正結果 2 圖 2.15 也是相同的情況。為了解決此問題，本論文提出如下的解決方法：一段不間斷的 pitch contour，pitch 的變化不應該會有過大的落差圖 2.16：基頻軌跡斷點示意圖如圖 2.16，這兩點可能是一個斷點，也就是說：

Break point criterion: (2-10-1) (2-10-2) 找出斷點後，根據哪一段較長決定正確者 1 1 2T_n−T_n₊ < T_n−T_n₊ 1 1 / 2 n n n n T −T₊ < T −T₊

(25)

圖 2.17：基頻軌跡修正示意圖如上圖，中間較長，因此將中間段視為正確者，而其他的往上調。調整過後實例如下兩張圖：圖 2.18：兩階段修飾後的基頻軌跡實例 1 Fix region

stage2

stage1

(26)

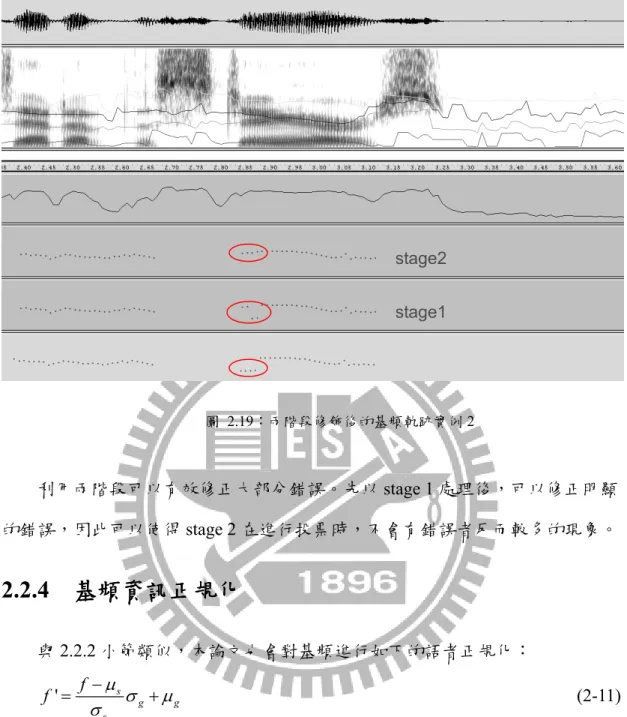

圖 2.19：兩階段修飾後的基頻軌跡實例 2 利用兩階段可以有效修正大部分錯誤。先以stage 1處理後，可以修正明顯的錯誤，因此可以使得stage 2在進行投票時，不會有錯誤者反而較多的現象。

2.2.4 基頻資訊正規化

基頻資訊正規化

與2.2.2小節類似，本論文也會對基頻進行如下的語者正規化： ' s g g s f f µ σ µ σ − = + (2-11) 其中 f 及 'f 是修正前後的對數基頻，µ_s和σ_s是語者的對數基頻平均以及標準差，µ_g和σ_g是全部語者的對數基頻平均和標準差。透過2-11式可以將全部語者的對數基頻都對應到同樣的平均和範圍。圖2.20(a)、(b)分別為L1及L2的對數平均基頻與標準差，其中可以看出L1語者無論基頻高低，其標準差變化不大，而L2則有較大的變化。 stage2 stage1

(27)

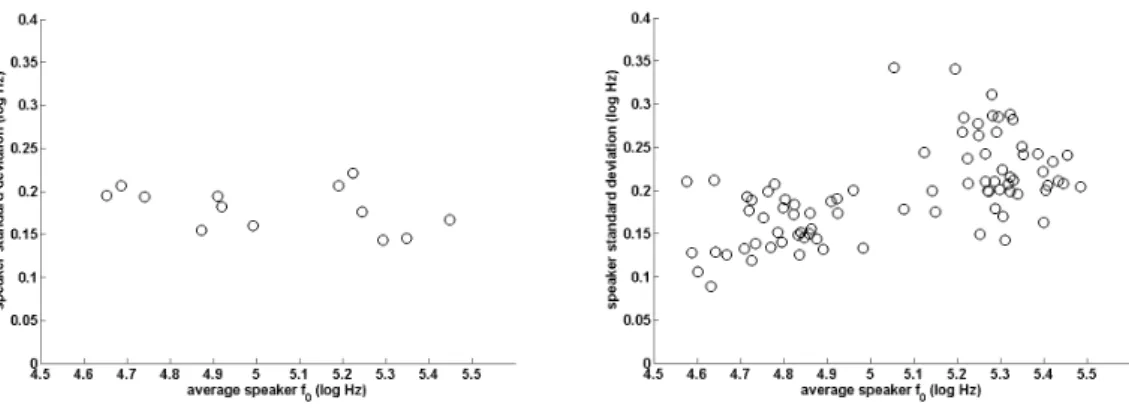

圖 2.20(a)：L1 語者的對數基頻平均值與標準差 (b)L2 語者的對數基頻平均值與標準差

2.2.5 音節基頻軌跡

音節基頻軌跡

音節基頻軌跡參數抽取

參數抽取

圖 2.21：變動劇烈的基頻軌跡示意圖由圖2.21，被標記起來的音節P-AA-R-T中可以看出，被修正過後的基頻軌跡，仍然會在某些區段產生劇烈的變動。在詳細觀察之後，我們可以發現這些變動較大的基頻軌跡多半發生在音節中的子音部份，如圖2.21，在T的部份有較大的變動。為了修正此問題，本論文採用的基頻軌跡將只保留音節其中的元音，以及與元音相連的鼻音(有穩定的頻譜)、流音和半母音(這兩者會與元音較緊密結合)的部份。

(28)

獲得了較好的基頻區段以後，為了能夠將基頻軌跡轉換為參數，本論文採用 [16]當中的方法，將基頻軌跡投影到這四個正交基底。下表為去除字音基頻後，做四維正交展開，其誤差的比較，單位為log Hz。表 2.2：刪除子音基頻前後，其投影到四維正交基底造成的誤差 L1： Order 1 2 3 RMSE(10-4) 25 12 7 刪除子音 pitch 之後 Order 1 2 3 RMSE(10-4) 25 12 7 L2： Order 1 2 3 RMSE(10-4) 22 12 8 刪除子音 pitch 之後 Order 1 2 3 RMSE(10-4) 20 10 7

2.2.6 停頓

停頓

停頓類型

類型

類型標記

標記

本論文依照[17]中的方法，訓練停頓-語言模型(break syntax model)以及停頓

-聲學模型(break acoustic model)。所使用到的問題集見表2.4，使用到的聲音參數

為：停頓時間(pause duration)、基頻變動(pitch jump)及能量變動(energy jump)，三者均先經過正規化。以L1資料訓練此模型後，將L2資料正規化至與L1相同後，標記L2的停頓類型。其訓練流程簡述如下：

(29)

(1) 依[17]中的initial階段找出三個門檻值設定初始停頓標記，其決策樹如圖 2.22所示。圖 2.22：起始停頓標記決策樹表 2.3：起始停頓標記門檻值 Th1 472 Th2 199 Th3 61 (2) 由(1)的結果依照論文中的方法訓練上述兩個起始模型。 (3) 再由訓練出的模型標記停頓。 (4) 由(3)的結果再次訓練兩個模型並計算其相似度(likelihood)。 (5) 重覆(3)(4)直到相似度收斂為止。

(30)

圖 2.23：停頓標記模型相似度上升趨勢

其所訓練出來的停頓標記模型，相似度上升如圖2.23。Break syntax model 決策樹如圖2.24。每個節點下方的直方圖代表該節點B1~B4(由左至右)所佔的比例；直方圖下方的數字代表該節點包含的樣本數；每個節點右邊(實線)表示詢問問題為“是”，左邊(虛線)表示為“否”。由圖2.24中可以看出，區分停頓長度的重要語言參數(Linguistic feature)為 “是否為PM(Q1)？”，以及“是否為inter-word(Q3)？”。除此之外，我們也發現當右側為function word時，其停頓時間會較長。

(31)

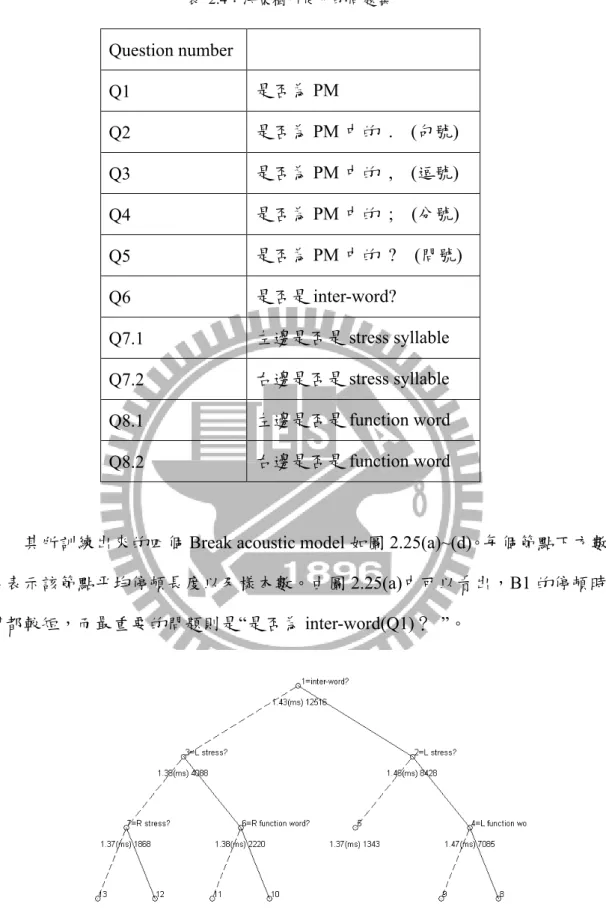

表 2.4：決策樹所使用的問題集 Question number Q1 是否為PM Q2 是否為PM中的 . (句號) Q3 是否為PM中的 , (逗號) Q4 是否為PM中的 ; (分號) Q5 是否為PM中的 ? (問號) Q6 是否是inter-word? Q7.1 左邊是否是stress syllable Q7.2 右邊是否是stress syllable Q8.1 左邊是否是function word Q8.2 右邊是否是function word

其所訓練出來的四個Break acoustic model如圖2.25(a)~(d)。每個節點下方數字表示該節點平均停頓長度以及樣本數。由圖2.25(a)中可以看出，B1的停頓時間都較短，而最重要的問題則是“是否為inter-word(Q1)？ ”。

(32)

圖2.25(b)中，最重要的問題與(a)相同。另外當左邊是stress syllable，也會對停頓有影響。

圖 2.25 (b)：break acoustic model 決策樹 for B2(音節或詞邊界停頓)

圖2.25(c)中可以看出，B3的決策樹較為簡單，唯一的問題為是否是逗點。

圖 2.25 (c)：break acoustic model 決策樹 for B3(較短的標點符號停頓)

圖2.25(d)中，最重要的問題為“是否是句點(Q1)？”，文本中在一段音檔中有句

(33)

圖 2.25 (d)：break acoustic model 決策樹 for B4(較長的標點符號停頓)

四種停頓的聲音特性如圖2.26(a)~(c)，其中(a)可以看出四種類型停頓均分的相當的清楚，僅B1和B2在停頓長度上沒有較明顯的分別；在基頻變動(b)和能量變動(c)上，大致以B3和B4較大，B1和B2較小，但並不明顯。

(34)

圖 2.26 (b)：四種停頓類型的聲學特性分佈 -- 基頻變動分佈圖

圖 2.26 (c)：四種停頓類型的聲學特性分佈 -- 能量變動分佈圖

2.3 語料庫統計資料

語料庫統計資料

(35)

表 2.5：L1 phone 統計資料 (a)單元音(monophthong) Phone Count μ(ms) σ AO 819 76 44 AA 677 87 49 IY 1625 123 69 UW 923 95 74 EH 1790 97 47 UH 251 74 41 IH 2188 68 29 AH 2620 71 53 AE 1052 108 59 OW 776 195 103 (b)雙元音(diphthong)及兒化音(r-colored) Phone Count μ(ms) σ EY 741 134 56 AY 1374 169 69 AW 102 178 84 OY 52 283 73 ER 783 113 66 (c)塞音(stops) Phone Count μ(ms) σ P 638 66 26 T 3330 61 44 K 1091 73 41

(36)

B 534 44 20 D 1672 46 33 G 260 49 17 (d)塞擦音(affricates) Phone Count μ(ms) σ CH 143 126 40 JH 207 93 32 (e)擦音(fricatives) Phone Count μ(ms) σ F 935 116 47 V 936 76 44 TH 243 106 57 DH 910 46 19 S 1701 131 41 Z 1072 130 73 SH 286 125 23 ZH 13 83 28 HH 468 65 33 (f)鼻音(nasal) Phone Count μ(ms) σ M 1235 95 42 N 3304 77 38 NG 338 92 55 (g)流音(liquid)

(37)

L 1170 72 32 R 1838 79 46 (h)半母音(semivowel) Phone Count μ(ms) σ Y 508 56 27 W 1008 75 41 (i)靜音 Phone Count μ(ms) σ sp 603 66 179 sil 2873 958 519 表 2.6：L2 phone 統計資料 (a)單元音(monophthong) Phone Count μ(ms) σ AO 5216 109 53 AA 4298 113 48 IY 10162 144 70 UW 5875 134 72 EH 11430 128 51 UH 1569 103 45 IH 13852 101 41 AH 16986 113 61 AE 6673 133 57 (b)雙元音(diphthong)及兒化音(r-colored) Phone Count μ(ms) σ

(38)

EY 4721 160 61 AY 8813 179 58 AW 643 209 92 OY 329 324 82 OW 4841 206 88 ER 4984 151 73 (c)塞音(stops) Phone Count μ(ms) σ P 4062 70 31 T 21240 75 52 K 6921 75 44 B 3395 52 24 D 10558 54 38 G 1633 55 22 (d)塞擦音(affricates) Phone Count μ(ms) σ CH 910 140 53 JH 1327 96 46 (e)擦音(fricatives) Phone Count μ(ms) σ F 5955 122 47 V 5943 87 48 TH 1551 127 53 DH 5766 68 38

(39)

Z 6738 151 80 SH 1821 143 54 ZH 83 70 24 HH 2972 102 40 (f)鼻音(nasal) Phone Count μ(ms) σ M 7863 100 40 N 21056 88 44 NG 2143 100 55 (g)流音(liquid) Phone Count μ(ms) σ L 7501 85 47 R 11650 83 52 (h)半母音(semivowel) Phone Count μ(ms) σ Y 3222 77 40 W 6504 89 47 (i)靜音 Phone Count μ(ms) σ sp 8726 97 209 sil 18362 827 477

(40)

第三章

第三章韻律模型

韻律模型

在本章節中，將介紹本論文所使用的兩個模型：音節時間模型以及音節基頻軌跡模型。以下將依序介紹模型設計、所使用的參數及訓練流程。

3.1 音節時間模型

音節時間模型

時間資訊是影響韻律的重要參數之一。不像中文是傾向每個音節都有相近的長度，英文的音節長度會與各項語言參數高度相關。

3.1.1 影響因子

影響因子

在本論文中，考慮了以下7個會影響音節長度的因子，包括了：語群(L1或是L2)、文章類型、語者、該音節所屬的詞有幾個音節、重音的類型、音節中內含的音素組成以及韻律狀態。其中語者和文章類型，已經在2.2.2小節中先做正規化處理。

3.1.2 模型架構

模型架構

本論文仿照[15]中的架構，假設所有的影響因子會是加法性的延長或縮短音節長度，也就可以表示成： ,

ˆ

, _n, _n, _n, _n, n g n g w g h g s g p g g

x

′ =

x

+

γ

+

γ

+

γ

+

γ

+

µ

_(3-1) 其中，

x′

n g, 是正規化之後觀察到的音節時間資訊，

x

ˆ

n g, 是此模型的誤差，可以被描述成一個平均值為0，變異數是

σ

g2的高斯分佈；

µ

g 是該語群的平均值。

γ

a 表示影響因子a的參數。w ∈_n

{

1, 2, 3, 4, 5

}

表示該音節所屬的詞的音節數； n h ∈{主重音、次重音、無重音、單音節}，單音節表示該音節是所屬的詞中唯一

(41)

素；

p

n表示該音節所屬的韻律狀態，來自於上層HPG(Hierarchy of Prosodic Phrase Group)[20]造成的影響。

 (3-6) (3) (2) , , , n g n g h g x =x −

γ

(3-7) (4) 計算音節因子初始值： , , s g m g g m s d

γ

γ

µ

∈ =

∑

− _(3-17) (4) 重新計算韻律狀態因子參數：在第一次疊代時，使用 K-means 演算法將扣除韻律狀態以外其餘因子的殘餘值分成 16 群；在之後的疊代，則重新標記韻律狀態。 (5) 重新計算變異數。 (6) 重複疊代階段直到收斂為止。

3.2 音節基頻軌跡模型

音節基頻軌跡模型

(43)

基頻軌跡，也是影響韻律的重要參數。

3.2.1 影響因子

影響因子

與音節時間模型類似，音節基頻軌跡模型考慮了以下7個影響因子：語群、語者、重音類型、音節前的停頓類型、音節後的停頓類型、音節的元音種類以及韻律狀態。其中語者因子已經在2.2.4小節正規化。

3.2.2 模型架構

模型架構

本論文仿照[16]中的架構，假設所有的影響因子都會對log F0所產生的四維正交基底增益或是減少。也就是表示成： , ˆ , _n, _n, _n, _n, _n, n g = n g + h g + pb g + fb g + v g + p g + g y y y λ λ λ λ λ µ (3-18) 其中yn g, 是正規化之後的四維基頻軌跡參數，yˆn g, 是此模型的誤差，可以被描述成一個平均值為0，變異數是

σ

g2的高斯分佈；λb表示影響因子b的參數。 hn表示重音類型因子，在前一節已經提過；pbn和fbn是前後的停頓類型，由2.2.6 小節所訓練出來的標記模型所標記；vn是該音節的元音類型，在音節基頻軌跡模型中使用元音而不使用音節所包含的所有音素是由於基頻軌跡會與元音類型高度相關，而與其他子音沒有太大關係；pn表示韻律狀態因子； g y µ 表示語群的四維向量平均值。值得注意的是停頓類型當中，B1表示為緊密結合的停頓；B2表示較不緊密，多為詞邊界的停頓；Ｂ3和Ｂ4則分別代表較短或較長的標點符號停頓。另外還額外包含了5種特殊的停頓類型，分別是：1種句首類型，4種句尾類型。4種句尾類型包括了：(1)直述句 (2)yes/no疑問句 (3)反問句 (4)wh疑問句。

(44)

3.2.3 訓練流程

訓練流程

音節基頻軌跡模型其訓練流程與音節時間模型大同小異，差別只在於音節基頻軌跡模型每項參數均是四維向量(vector)，而不僅僅是一個純量(scalar)。

(45)

第四章

第四章實驗結果與分析

實驗結果與分析

4.1 音節時間模型

音節時間模型

訓練過程之相似度變化如圖4.1，可以發現約在第七、八次左右即達到收斂。另外L1會比L2的音節平均相似度來的高。圖 4.1：音節時間模型之訓練過程相似度變化語群平均值如表4.1，這與我們的認知相同，母語使用者會唸得較快，以下表格單位均為ms。表 4.1：語群平均值 Group L1 L2 Group mean (ms) 225 277 詞長因子參數如表4.2，可以看出當詞長越長，每個音節也就會唸得越短。另外，L2的變化幅度也比L1來的大。

(46)

表 4.2：詞長因子參數

Word length AP for L1 AP for L2

1 15 28 2 -10 -18 3 -29 -48 4 -20 -49 5 -71 -66 重音因子參數如表4.3，對L1而言，扣除單音節詞，其重音造成的影響可排序為主重音>次重音>無重音，這與我們認知的相同；而單音節詞則與次重音類似。以L2而言，與L1最大的差異在於其次重音發的更像無重音甚至比無重音還要短，這可能來自於L2缺乏次重音的觀念。同時，我們也能發現L1的變化幅度要比L2的來的大。若只討論其中主重音與無重音的關係，其結果也與中研院基於同樣資料庫的研究[6]相同(該研究只使用語料中的target word，也就是並沒有本論文中的單音節詞重音，而次重音則歸類在無重音)，L1將有無重音的差別拉的更開。另外也與[21]中的結果的趨勢相同(英文母語，重音：無重音，329ms:250ms，拉長32%；中文母語：351ms:277ms，拉長27%)，若將本研究的語群加回去，其約為：英文母語，拉長21%；中文母語，拉長14%。由於[21]中並沒有考慮其他因子，因此數據有差異但趨勢不變。

(47)

表 4.3：重音因子參數

Lexical stress AP for L1 AP for L2

Primary 24 21 Secondary -1 -18 None -20 -15 Mono-syllabic 0 0 音節組成因子中各個音素的數值如表4.4(a)~(h)，這可與第二章中的統計資料做比較，由於在給予初始值時即來自於統計資料，因此在之後的疊代訓練時，也會被限制在這些值附近，故解出來的參數會與統計資料相當。其中，顯而易見的是L2的參數大部分比L1來的更長，這與我們的認知相同。其次，也有幾組容易在長度上被L2所混淆的，也能從表中看出。例如，IH(it)

與IY(eat)、EH(let)與EY(late)，L1發的會比L2發的長度差異更大( (IY-IH)/IH，

65%：35%；(EY-EH)/EH，32%：26%)。

表 4.4：各個音素在音節組成因子中的長度(a)~(h) (a)單元音(monophthong)

phone AP for L1AP for L2

AA 94 119 AE 111 140 AH 80 118 AO 88 118 EH 105 131 IH 79 111 IY 130 150

(48)

UH 91 112

UW 108 140

OW 192 209

(b)雙元音(diphthong)及兒化音(r-colored)

AW 171 206 AY 181 189 EY 139 165 OY 288 325 ER 116 156 (c)塞音(stops)

P 42 52 T 45 51 K 49 55 B 60 63 D 58 72 G 62 67 (d)塞擦音(affricates)

CH 126 133

JH 96 89

(e)擦音(fricatives)

(49)

V 73 84 TH 100 122 DH 45 63 S 129 141 Z 121 141 SH 115 137 ZH 70 55 HH 55 95 (f)鼻音(nasal)

M 92 99

N 72 84

NG 81 93

(g)流音(liquid)

L 65 82

R 73 81

(h)半母音(semivowel)

Y 44 67

W 59 76

表4.5為韻律狀態因子的數值及個數，由小到大排列，其中可以看見在兩端極值的個數較少，中間則較多。各個韻律狀態與語言參數無關，在以下將更進一步分析這些韻律狀態因子。

(50)

表 4.5：韻律狀態因子

AP for L1 Count AP for L2 Count

-151 206 -178 1225 -112 711 -127 4124 -86 1213 -93 7244 -65 1703 -66 10089 -45 1805 -42 11856 -25 1951 -19 12711 -5 1894 5 12509 16 1774 29 11240 39 1427 53 9401 64 1093 81 7502 95 790 113 5412 133 567 151 3679 176 423 199 2269 229 232 264 1103 303 109 368 386 427 30 620 47

4.2 音節

音節

音節基頻軌跡

基頻軌跡

基頻軌跡模型

模型

訓練過程之相似度變化如圖4.2，與圖4.1類似。可以發現約在第四、五次左右即達到收斂，比音節時間模型來的快。另外L1會比L2的音節平均相似度來的高。

(51)

圖 4.2：音節基頻軌跡模型之訓練過程相似度變化語群平均的基頻軌跡如圖4.3，可以看出L1和L2表現出來的軌跡類似。圖 4.3：語群平均基頻軌跡重音因子的基頻軌跡如圖4.4。以L1而言，最明顯的為主重音，是一個由低往高的明顯爬升曲線；其餘三種類型，皆為一緩慢下降的線條，位準由高往低排序為：單音節重音>無重音>次重音。以L2而言，最明顯的也是主重音，也是ㄧ由低往高的爬升曲線，但其起點較高，斜率也較低；另外三種重音類型無明顯的差別，這也與在音節時間模型中看到的結果類似，L2並不能輕易分出次重音和無重音的差異。這也與[6]當中的結果相同，L1更能表現出有無重音的差別。

(52)

圖 4.4：重音因子基頻軌跡為了與其他文獻做比較，圖4.5將L1的參數轉換為semitone，並將主重音與單音節重音做加權平均。圖4.6為[22]中，各種重音音節的元音的基頻軌跡，根據其研究的演算法，其所展示的基頻軌跡可與我們的研究作為比較(該基頻軌跡是由線性回歸的殘餘值得出，可視為觀察值扣除語群平均的結果)。雖然演算法並不一樣，但仍能看出3種類型的重音的分佈趨勢大致相同。圖 4.5：將重音因子參數轉換為 semitone

(53)

圖 4.6：文獻[22]中各種重音類型的基頻軌跡圖4.7為音節前不同類型停頓的基頻軌跡。先從L1討論，可以明顯看出句首是一個高而平坦的斜線；B4與B3多為標點符號的停頓，只是停頓時間長度上的差異，也能看出B4的基頻重置(pitch reset)現象會比B3來的明顯(變動幅度更大)；另外B1和B2，在這裡並沒有明顯的差異。對於L2而言，其句首現象與L1類似，但在結尾會向下掉；除此之外，其4 種類型停頓並沒有明顯的差異。圖 4.7：音節前停頓類型因子基頻軌跡圖4.8為音節後不同停頓類型的基頻軌跡。其中4種類型的停頓皆為ㄧ平坦直線，由高往低為B1>B2>B3>B4，這在L1與L2中皆是如此，但L2的較不明顯。另外4種的句尾類型，L1與L2的表現則較有差異：先以直述句(SE-2-1)來說，其應為ㄧ下降的斜線，這點無論在L1和L2都能看到，這是一種較為簡單

(54)

學習的句型；另一簡單的類型為yes/no疑問句(SE-2-1)，其應為ㄧ往上的斜線，我們也能發現L2表現的與L1十分類似；其次則是wh疑問句(SE-2-2)，這與yes/no 疑問句不同，其應該類似於直述句的表現，這點我們在L1的圖中可以看見，不過在L2中，卻被念得既不像直述句，也不像yes/no疑問句，這是來自於有部份語者念對，卻有部份語者唸錯，兩者平均之下就會得到一個皆不像的軌跡；最後ㄧ項則是反問句，這點比較是我們少看到的，我們可以看見L1與L2的表現並不相同，不過必須進一步觀察。圖 4.8：音節後停頓類型因子基頻軌跡圖4.9是兩種不同類型反問句的基頻軌跡，其為圖4.8中的SE-2-1-1加上不同類型反問句的平均韻律狀態。其中正面反問句(E211-postitive)表示在語意上是肯定，而反問對方是否同意；反面反問句(E211-negative)則是語意上否定，反問對方是否同意。這兩者在字面上完全相同，其意思卻大異其趣(關於詳細語句請見附錄1中第5段，其中4B和5A為正面反問句；4A和5B為反面反問句)。其中我們可以看見L1能將兩種意義的反問句表現的十分清楚，反面反問句仍帶有疑問，但正面反問句已是肯定；因此反面反問句會類似yes/no疑問句的上揚，而正面反問句則會像直述句一樣緩慢下降。反之在L2的表現，我們可以清楚的看見，L2完全不能分辨兩者的差異，幾乎都被視為一般yes/no疑問句來處理。

(55)

圖 4.9：不同類型反問句的基頻軌跡

圖4.10為不同類型單元音的基頻軌跡，其中虛線者為high vowel，實線者為

low vowel，high/low vowel的定義是根據vowel chart(圖4.11)中的高低而來。由

圖4.10中可以看出high vowel均比low vowel來的高，這符合[23]中的觀察。

[23]中提到UW，IY兩個high vowel以及AA這個low vowel，由高往低(該

研究只統計vowel的平均基頻)可排序為：UW≧IY>AA，這與我們的結果相同。另外該研究也有統計中文中此3個元音的高度，其大小順序相同，但差距較小，這也符合我們找到的現象(中文母語者可能會誤將中文中的這3個元音高度差異套用到英文上)。

(56)

Front Back

圖 4.11：Vowel chart

圖4.12為雙元音及兒化音的基頻軌跡，其中兒化音為ER，其他皆為雙元音，各個雙元音的組合見表4.5，其在vowel chart上的移動狀況如圖4.13。所有的雙元音皆為由low vowel到high vowel，因此可以期待看見基頻軌跡應是由低往高的曲線，但在本研究中，此現象並不明顯。另外OY的變化幅度與他人有較大差異，這是來自於本研究中含OY的音節種類過少(見附錄2)，因此並不準確。大部分探討雙元音的變化狀況多半在F1 F2上討論，較易看出不同語群、不同地區方言雙元音的移動，本研究只觀察基頻的軌跡，因此並不容易與他人的研究比較。圖 4.12：雙元音及兒化音的基頻軌跡 IY IH AE EH AA UW UH AO AH High Low

(57)

表 4.6：雙元音的組合

圖 4.13：雙元音在 vowel chart 上的移動圖示

4.3 韻律狀態結果分析

韻律狀態結果分析

本節將透過各種分析比較，來探討韻律狀態與各項語言參數的關係。表4.7

為單音節詞中，不同詞類型時，L1與L2的平均時間韻律狀態，其單位為ms，括號內為其佔group mean的比例。可以看出L1更能表現出function word與

content word的差別，即意味著在一個句子之中，L1更能強調出句子的重點何在。圖4.14則為在基頻軌跡上的狀況，可以看出L2兩者間的差異較小。 EY(EH-IH) AY(AA-IH) AW(AA-UH) OY(AO-IH) IY IH AE EH UW UH AH High Low Front Back AA AO

(58)

表 4.7：function word 與 content word 的時間比較

圖 4.14：function word 與 content word 的基頻軌跡比較

表4.8為語料中第1部份(簡單直述句)中target word與左右音節(所有音節皆是content word)，L1與L2每個音節的平均時間韻律狀態。其中可以看見，意外的是L2在target word上的表現比L1來的更加顯著。圖4.15則為在基頻軌跡上的比較，其中清楚的得知L1能在基頻軌跡上分出兩者的差異，而L2顯然不能。這可結論為中文使用者傾向使用時間差異來表現prominence，而英文使用者則傾向使用基頻軌跡。

表 4.8：target word 與 target word 邊界的時間比較

Word type AP for L1 AP for L2

Target word 37(+16%) 31(+11%)

Target word’s neighbor 16(+7%) -10(-4%) Word type AP for L1 AP for L2 Function word -41(-18%) -18(-6%)

(59)

圖 4.15：target word 與 target word 邊界的基頻軌跡比較

表4.9為語料中第4段，介係詞有無被強調的平均韻律狀態比較，其中值得注意的是，時間模型中並沒有考慮停頓類型，因此這裡的unreduced function word

會受到一部分邊界停頓的效應。不過即使如此，L1與L2之間的差異仍然相當明顯，L1更能表現出有無被強調間的差異。圖4.16為在基頻軌跡上的表現，其中 L1將兩者明顯的分開，ㄧ高一低，被弱化的介係詞會較低；對於L2而言，其在前端沒有明顯區分，至後端拉開，但卻是被弱化者較高。這可能來自於L2在念出被弱化介係詞時，仍然會受到後方的影響而拉高，反之在沒有被弱化的介係詞時，其後方為句子邊界，因此往下掉。表 4.9：介係詞在對比句強調與非強調位置

Word type AP for L1 AP for L2

Reduced function word -75(-33%) -46(-17%)

(60)

(61)

第五章

第五章結論與未來展望

結論與未來展望

5.1 結論

結論

本論文提出了一個以音節為單位的英文韻律模型，並考慮了許多影響因子造成的影響，同時分析了各項影響因子的參數，顯現此韻律模型能有效的模擬音節時間以及音節基頻軌跡，從中也能看出L2確實有許多不像L1的所在，有些符合我們的知識，有些則給予了我們更清楚的解釋，帶來更數據化的現象解釋。

5.3 未來展望

未來展望

本研究尚有許多未盡之功，還能由後人改進。例如，考慮更多影響因子例如 prominence使得我們可以從更多角度來觀察L1與L2的差異；其次，對於韻律狀態影響因子還有待更仔細的分析以瞭解並與ToBI來做比較；最後，本研究尚缺乏實現在語音辨認抑或是語音合成、語言學習之應用，期許本研究所提出的數據，能給予這些應用更為有效的助益。

(62)

參考文獻

【1】 Visceglia, Tanya, Tseng, Chiu-yu, Kondo, Mariki, Meng, Helen and Sagisaki, Yoshinori, “Phonetic aspects of content design in AESOP (Asian English

Speech cOrpus Project, Oriental COCOSDA,” Beijing, China, 2009.

【2】 Chiu-yu Tseng, “Phonotactic and discourse aspects of content design in

AESOP (Asian English Speech cOrpus Project),” Oriental-COCOSDA,

Hsinchu, Taiwan, 2011.

【3】 C. Y. Tseng, and T. Visceglia, “AESOP (Asian English Speech Corpus Project)

and TWNAESOP,” Invited keynote speech, Int. Conf. and Workshop on TEFL

& Applied Linguistics, March, 2010.

【4】 Visceglia, Tanya, Tseng, Chiu-yu, Su, Zhao-yu and Huang, Chi-Feng, “Realization of English Narrow Focus by L1 English and L1 Taiwan

Mandarin Speakers”, The 7th International Congress of Phonetic Sciences.

Hong Kong, China, 2011.

【5】 Tseng, Chiu-yu, Su, Zhao-yu, Huang, Chi-Feng and Visceglia, Tanya, “An

Initial Investigation of L1 and L2 Discourse Speech Planning in English,” The

7th International Symposium on Chinese Spoken Language Processing (ISCSLP) 55-59. Tainan/Sun Moon Lake, Taiwan, 2010.

【6】 Visceglia, Tanya, Tseng, Chiu-yu, Su, Zhao-yu and Huang, Chi-Feng, “Interaction of Lexical and Sentence Prosody in Taiwan L2 English,” Interspeech 2010 Satellite Workshop on Second Language Studies: Acquisition, Learning, Education and Technology. Tokyo, Japan, 2010.

【7】 Silverman, Kim, Mary Beckman, John Pitrelli, Marl Ostendorf, Colin Wightman, Patti Price, Janet Pierrehumbert, and Julia Hirschberg, “TOBI: A

(63)

standard for labeling English prosody,” In International Conference on

Speech and Language Processing (ICSLP), volume 2, pages 867-870, 1992.

【8】 H. Fujisaki and S. Ohno, “Analysis and modeling of fundamental frequency

contours of English utterances,” EUROSPEECH, pp. 985–988, 1995.

【9】 Flege, J. E., Bohn, O-S. and Jang, S., “Effect of experience on nonnative

subjects’ production and perception of English vowels,” Journal of Phonetics,

25, 437–470, 1997.

【10】Xia Wang, Aijun Li, Jia Sun and Yun Mai, “Prosodic analysis on English mild

imperatives of Chinese EFL learners,” Speech Prosody, Chicago, USA, 2010.

【11】Zhang, Y. Nissen, S. and Francis, A., “Acoustic characteristics of English

lexical stress produced by native Mandarin speakers,” J Acoust. Soc. Am.

Volume 123, Issue 9, pp.4498-4513, 2008.

【12】Chen, Y., Robb. M.P., Gillbert. H. R., and Lerman, J. W, “A study of sentence

stress production in Mandarin speakers of American English,” J Acoust. Soc.

Am. 4, 1681-1690, 2001.

【13】Jian, H.L. “On the syllable timing in Taiwan English,” Speech Prosody, Nara, Japan, 2004.

【14】Jian, H.L. and Chang, V., “A Preliminary Study of Lexical Stress in Taiwan

English Homographs,” Speech Prosody, Brazil, 2008.

【15】S. H. Chen, W. H. Lai and Y. R. Wang, “A New Duration Modeling Approach

for Mandarin Speech,” IEEE Trans. on Speech and Audio Processing, vol.11,

no.4, pp. 308-320, July 2003.

【16】S. H. Chen, W. H. Lai and Y. R. Wang, “A statistics-based pitch contour model

for Mandarin speech,” J. Acoust. Soc. Am., vol.117, Issue 2, pp.908-925,

2005.

(64)

prosody labeling and modeling for Mandarin speech," J. Acoust. Soc. Am.,

vol.125, Issue 2, pp. 1164-1183, 2009.

【18】http://www.speech.cs.cmu.edu/cgi-bin/cmudict

【19】M. Kemal Sönmez, L. Heck, M. Weintraub and E. Shriberg, “A Lognormal

Tied Mixture Model Of Pitch For Prosody-Based Speaker Recognition,”

Eurospeech, IV-195, Sept 1997.

【20】Tseng, Chiu-yu, Pin, Shao-huang, Lee, Yeh-lin, Wang, Hsin-min and Chen, Yong-cheng, “Fluent speech prosody: framework and modeling,” Speech Communication, Special Issue on Quantitative Prosody Modeling for Natural Speech Description and Generation, Vol. 46, issue 3-4, pp284-309, 2005.

【21】Yanhong Zhang, Shawn L. Nissen, and Alexander L. Francis, “Acoustic

characteristics of English lexical stress produced by native Mandarin speakers,” J. Acoust. Soc. Am., 2008, 4498.

【22】J. Yuan, S. Isard, and M. Liberman, “Different Roles of Pitch and Duration in

Distinguishing Word Stress in English,” Interspeech, 2008.

【23】D. H. Whalen and Andrea G. Levitt, “The universality of intrinsic F0 of

(65)

附錄

附錄 1：

：

：TWNAESOP 文本資料

文本資料

(1)：目標字X嵌於無意義簡單句句重音位置（Target words embedded in carrier

sentences）

請以自然的速度與適當的音量，讀一遍下列句子，請勿強調或加重語句中的任何特定單字或片語。

Read each sentence once at a natural speaking rate and volume. Try not to stress or emphasize any particular word or phrase.

1. I said apartment five times. 2. I said overnight five times. 3. I said misunderstand five times. 4. I said supermarket five times.

5. I said money ten times. 6. I said hospital ten times. 7. I said white wine ten times. 8. I said elevator ten times.

9. I said available ten times. 10. I said information ten times. 11. I said January ten times. 12. I said experience ten times.

(66)

14. I said Vietnamese ten times. 15. I say department store ten times. 16. I said morning ten times.

17. I said video ten times. 18. I say tomorrow ten times. 19. I said Japanese ten times. 20. I said afternoon ten times.

(2)：同（1）目標字嵌於簡單句韻律邊界位置（Target words at prosodic boundaries）請以自然的速度與適當的音量，讀一遍下列句子，請勿強調或加重語句中的任何特定單字或片語。

Read each sentence once at a natural speaking rate and volume. Try not to stress or emphasize any particular word or phrase.

1. Do you need any money?

2. Did he go to the hospital? 3. Has Jane found an apartment?

4. Can packages be shipped overnight?

5. Would you like a glass of white wine?

6. Where is the elevator?

7. When will Bill be available?

(67)

10. Where is the nearest supermarket?

11. In December and January, the sun rises at seven in the morning.

12. Although Fred didn’t have any experience, he had no trouble learning how to make a video.

13. When Sue left this evening for California, she said she would call me tomorrow. 14. If you want to learn Vietnamese, I think it will be easier than Japanese.

15. If you want to check out the new department store, we can go this afternoon

(3)：同（1）目標字嵌入強調句語句對比重音位置（Target words in narrow focus）請以自然的速度與適當的音量，讀一遍下列句子，並依上下文強調或加重語句中特定單字或片語。

Read each sentence once at a natural speaking rate and volume. Emphasize the word or phrase that seems appropriate for each context.

1. Context: Did Bill lose everything in the robbery?

No. His MONEY was taken, but they didn’t take his computer.

2. Context: Can doctors give blood tests at this clinic?

No. You should go to a HOSPITAL for blood tests.

3. Context: Can we open a branch of our office in this building?

No. This is an APARTMENT building, not a commercial building.

4. Context: Will 3-day delivery be fast enough?

(68)

5. Context: Did you order a Coke?

No. I ordered WHITE WINE, not Coke.

6. Context: How will I carry all these boxes up to the fifth floor?

You should take the ELEVATOR instead of the stairs.

7. Context: Would you like a table by the window?

Someone is already sitting there. Are there any AVAILABLE tables by the window?

8. Context: Why couldn’t anyone help me at the service desk?

You should have gone to the INFORMATION desk.

9. Context: Did you misunderstand the question?

I didn’t MISUNDERSTAND the question; I just chose not to answer it.

10. Context: Do you buy fruit at the farmer’s market?

No. I usually buy fruit at the SUPERMARKET because they stay open later.

11. Context: Have you been trained to do this job?

No. But I think EXPERIENCE is more important than training.

12. Context: Do people speak Chinese in Vietnam?

No. They speak VIETNAMESE in Vietnam.

(69)

14. Context: Is Lunar New Year in February?

No. It’s in JANUARY this year.

15. Context: Does Mary’s flight arrive in the evening?

No. Mary is taking a MORNING flight.

16. Context: Are we allowed to make audio and video recordings?

No. VIDEO recordings are not allowed.

17. Context: Is Anna leaving tonight for Chicago?

No. Anna is leaving TOMORROW for Chicago.

18. Context: Do you like Japanese and Korean food?

I like JAPANESE food, but Korean food is too spicy for me.

19. Context: Can we meet tomorrow morning?

I would prefer to meet in the AFTERNOON instead.

20. Context: Did you say you work at a bookstore?

(70)

(4)：介係詞嵌入強調句語句對比重音位置（Production of reduced and unreduced

function words）

請以自然的速度與適當的音量，讀一遍下列句子，並依上下文強調或加重語句中特定單字或片語。

Read each sentence once at a natural speaking rate and volume. Emphasize the word or phrase that seems appropriate for each context.

1. If the birthday party wasn’t for Mary, then who was it for? 2. Jane saw a picture of the boy she was fond of.

3. John went to visit the woman he had written to. 4. I can run faster than you can.

(71)

(5)：字面相同但有一個意義以上的短句（Prosodic disambiguation）

下面有五組語句，每組2句，同組的2句或是字面完全相同，或是十分相似，但依據提示的情況（context），每句的意義不同，說法也不同。請依提示的情況，將每組意義不同的2句分別讀出，讀完後按Stop鍵，再按Next鍵進入下一組。

You will see 5 sets of two similar sentences appearing in two different contexts. Try to read the two versions of each sentence in such a way that you make the difference between them clear to a listener.

Context 1A: Alice is going to divorce Tom.

When Alice leaves, Tom will be upset.

Context 1B: We think Alice and Tom should stay together.

When Alice leaves Tom, we’ll be upset.

Context 2A: Is anyone available to baby-sit today?

I’ll look after the children until lunchtime.

Context 2B: Can you help me find the ring I lost at the kindergarten this morning?

I’ll look after the children have left.

Context 3A: Fred and John are arguing. They both want Mary to be on their team.

The fight is over Mary.

Context 3B: Mary doesn’t know why everyone else has already left the boxing arena.

(72)

Context 4A: I’m not sure if I should let Peter into my English class.

He’s a good boy, isn’t he?

Context 4B: James always helps the younger children with their homework.

He’s a good boy, isn’t he?

Context 5A: Wherever Sarah goes, everyone stops and talks to her.

Say: She knows everyone, doesn’t she?

Context 5B: Should I introduce Lucy to the team? I think she’s met everyone before.

(73)

(6)：朗讀短篇「北風與太陽」 (The North Wind and the Sun)

請以自然的速度與適當的音量，讀出北風與太陽的故事。

Read the following passage aloud at a natural speaking rate and volume.

The North Wind and the Sun were disputing which was the stronger when a traveler came along wrapped in a warm cloak. They agreed that the one who first succeeded in making the traveler take his cloak off should be considered stronger than the other. Then the North Wind blew as hard as he could, but the more he blew the more closely did the traveler fold his cloak around him; and at last the North Wind gave up the attempt.

Then the Sun shone out warmly, and immediately the traveler took off his cloak. And so the North Wind was obliged to confess that the Sun was the stronger of the two.

母語與非母語英語之韻律模型建立

國 立 交 通 大 學

電信工程研究所

碩士論文

母語與非母語英語之韻律模型建立

A prosody modeling approach to L1 and L2 English speech

研 究 生 ：陳韋帆

指導教授：陳信宏 博士

母語與非母語英語之韻律模型建立

A prosody modeling approach to L1 and L2 English speech

研究生：陳韋帆 Student: Wei-Fan Chen

指導教授：陳信宏 博士 Advisor: Dr. Sin-Horng Chen

國立交通大學

電信工程研究所

碩士論文

A Thesis

Submitted to Institute of Communication Engineering

College of Electrical and Computer Engineering

National Chiao Tung University

in Partial Fulfillment of the Requirements

for the Degree of

Master of Science

in Communication Engineering

July 2012

Hsinchu, Taiwan, Republic of China

母語與非母語英語之韻律模型建立

研究生：陳韋帆 指導教授：陳信宏 博士

國立交通大學電信工程研究所碩士班

中文摘要

中文摘要

中文摘要

中文摘要

A prosody modeling approach to L1 and

L2 English speech

Student: Wei-Fan Chen Advisor: Dr. Sin-Horng Chen

Institute of Communication Engineering

National Chiao Tung University

Abstract

致謝

致謝

致謝

致謝

目錄

目錄

目錄

目錄

表

表

表

表目錄

目錄

目錄

目錄

圖

圖

圖

圖目錄

目錄

目錄

目錄

第一章

第一章

第一章

第一章 緒論

緒論

緒論

緒論

1.1

研究動機

研究動機

研究動機

研究動機

1.2

文獻回顧

文獻回顧

文獻回顧

文獻回顧

1.3

研究方向

研究方向

國立交通大學

研究生：陳韋帆

指導教授：陳信宏博士

指導教授：陳信宏博士 Advisor: Dr. Sin-Horng Chen

研究生：陳韋帆指導教授：陳信宏博士

第一章緒論

第二章資料庫介紹
