非線性光學材料CsGe(BrxCl1-x)3光學特性之研究

國 立 交 通 大 學

光電工程學系 顯示科技研究所

碩 士 論 文

非線性光學材料CsGe(Br

x

Cl

1-x

)

3

光學特性之研究

The Optical Properties of Non-Linear Optical

Crystal CsGe(Br

x

Cl

1-x

)

3

研究生:王耀堂 Aui-tung Wang

指導教授:張振雄 Chen-Shiung Chang

田仲豪 Chung-Hao Tien

中華民國九十五年七月

非線性光學材料CsGe(Br

x

Cl

1-x

)

3

光學特性之研究

The Optical Properties of Non-Linear Optical Material

CsGe(Br

x

Cl

1-x

)

3 研 究 生：王 耀 堂 Student：Aui-Tung Wang 指導教授：張 振 雄 教授 Advisor：Chen-Shiung Chang 田 仲 豪 助理教授 Chung-Hao Tien 國立交通大學顯示科技研究所碩士班 摘要 本研究在於利用化學反應法成功的合成出CsGe(BrxCl1-x)3粉末，x分別為 0、 0.5、1，並對其進行一系列的特性量測。 從XRD、EPMA、DSC量測鑑定x=0、CsGeBr3，x=1、CsGeCl3粉末的成分與結構， 並與JCPDS資料庫比對，確實得到一樣的結果，晶體具有非對稱空間點群R3m結 構。由參考文獻得知，二階非線性光學係數是CsGeBr3 > CsGeCl3；而能隙值是

CsGeCl3(3.67ev) > CsGeBr3 (2.32ev)，低能隙值通常對應低光破壞閥值。所以我們

藉由取代的方式，合成出CsGe(Br0.5Cl0.5)3粉末，希望能藉以增加其能隙值，同時提

升其光破壞閥值，並且拓寬其穿透光譜範圍，此由變溫PL可以得知能隙值確實

比CsGeBr3大。而從XRD、Raman量測也可得知CsGe(Br0.5Cl0.5)3結構傾向於CsGeBr3結

構，所以能維持較高二階非線性係數，由二倍頻量測中可得知晶體的有效倍頻光

轉換係數約為KDP的 14 倍，其值約為 6pm/V。另外從紅外光穿透光譜來看，我

們可知晶體從 2.5μm～22.5μm為其穿透範圍，再經由拉曼光譜量測結果可以得

The Optical Properties of Non-Linear Optical

Material CsGe(Br

_x

Cl

_1-x

)

₃

Student：Aui-Tung Wang Advisor：Chen-Shiung Chang

Chung-Hao Tien

Department of Photonics and Display Institute

National Chiao Tung University

Abstract

We have successfully synthesized the new nonlinear materials

CsGe(Br

x

Cl

1-x

)

3

(x = 0, 0.5, 1) by using the chemical synthesis method.

From the results of XRPD and EPMA, we prove that CsGeCl

3

、

CsGe(Br

0.5

Cl

0.5

)

3

and CsGeBr

3

belong to space group R3m at room

temperature. And the DSC shows that

；

；

；

；

；

.

C 312.3 T_meltingCGC = o C 154.1

T_phaseCGC _transition = o T_meltingCG(B0.5C0.5)3 =381.0oC _TCG(B C ) _237.2o_C

n transitio phase 3 0.5 0.5 = C 387.3

T_meltingCGB = o T_phaseCGB _transition =255.2oC

According to the powder second harmonic generation signals, we

obtain the CsGe(Br

0.5

Cl

0.5

)

3

nonlinear effective coefficient (~

6 pm/V

) and

is about 14 times value of the KDP, which is larger than CGC but smaller

than CGB.

the transparency range is 2.5μm to 46μm and the energy band gap is

2.93eV for CsGe(Br

0.5

Cl

0.5

)

3

. (CsGeCl

3

(3.67ev) > CsGe(Br

0.5

Cl

0.5

)

3

誌謝

兩年來學習的經驗讓我成長許多，許多歡樂的時間就是這樣過了，一

切的一切都留在我最美好的記憶中，首先感謝張振雄教授的諄諄教

誨，不厭其煩的指導我，讓我得到啟發性的思考。同時也感謝謝文峰

教授在 meeting 上的指導，讓我獲益良多。最感謝指導我的林志光學

長，沒有你的幫忙我也無法順利畢業，還有感謝唐立權學長在百忙之

中還大力幫忙提供我們解決各種問題的方法。感謝實驗室同學王昭

龍，以及學弟妹們，猛姜、佳軒、文楓、小昭、馨文、兆峻，謝謝你

們為我帶來的歡笑！！另外，也要感謝其他實驗室的同學以及學長在

我實驗上給予的幫助。最後，最要感謝的是我的家人，不是你們的支

持，無怨無悔讓我完成學業，也沒有今天的我。

2006 年 7 月 于交大

論 文 目 錄

中文摘要………i

英文摘要………ii

誌謝………iv

論文目錄………v

圖目錄………viii

表目錄………xi

第一章 研究背景介紹

………1

1.1 概述………1

1.2 在紅外線波段使用之非線性材料之背景介紹………2

1.3 研究內容與動機………3

第二章 實驗架設與原理………

9

2.1 結晶粉末的非線性光學原理………9

2.1.1 簡介………9

2.1.2 量測原理………9

2.1.3 結晶粉末之總倍頻效應………10

2.1.4 非相位匹配(non-phase matchable)之非線性光學粉末材料

的總感應倍頻光強度………11

2.1.5 可相位匹配(phase-matchable)之非線性光學粉末材料的總

感應倍頻光強度………13

2.1.6 二倍頻實驗設計………17

2.1.7 二倍頻實驗裝置圖………18

2.2 拉曼散射(Raman scattering)………19

2.2.1 拉曼散射原理………19

2.2.2 拉曼散射光譜儀………21

2.3 X 光繞射(XRD，X-ray diffraction)………21

2.4 光激發光(Photoluminescence，PL)………22

2.4.1 光激發光原理………22

2.4.2 光激發光實驗裝置………23

2.5 電子微探儀(EPMA)的量測………23

2.6 紅外光光譜分析………23

2.7 微差掃描熱卡計(DSC)………24

第三章 晶體粉末的合成製備

………

25

3.1 化學合成方法配製晶體粉末………25

第四章 成長CsGe(Br

x

Cl

1-x

)

3

晶體的結果與討論

………28

4.1 粉末 X-ray 量測結果………28

4.2 電子微探儀(EPMA)量測結果………29

4.3 DSC 量測結果………30

4.4 FTIR 量測結果………31

4.5 拉曼光譜量測結果………31

4.6 變溫光激發光量測………33

4.6.1 試片製作………33

4.6.2 量測結果與分析………34

4.7 二倍頻實驗結果與分析………36

4.7.1 總感應倍頻光強度與平均顆粒大小的關係………37

4.7.2 計算非線性材料之有效倍頻係數………37

4.7.3 計算非線性光學材料之平均同調長度與基頻光和倍頻光的色

散………39

第五章 結論

………65

參考文獻

………66

圖 目 錄

圖 1.1 理想鈣鈦礦結構(Perovskite)之單位晶胞示意圖………3

圖 1.2 三元鹵化物(CsGeX

3

，X=Cl、Br、I)鈣鈦礦結構(Perovskite)

之單位晶胞變動之一之示意圖………4

圖 2.1 反射式二倍頻量測Bi

2

TeO

5

顆粒大小與總感應倍頻光強度結

果………12

圖 2.2 光行進方向與相位匹配角差值和感應倍頻光強度的關係曲線

圖………15

圖 2.3 正向入射基頻光與粉末顆粒作用所感應出的前向和背向散射

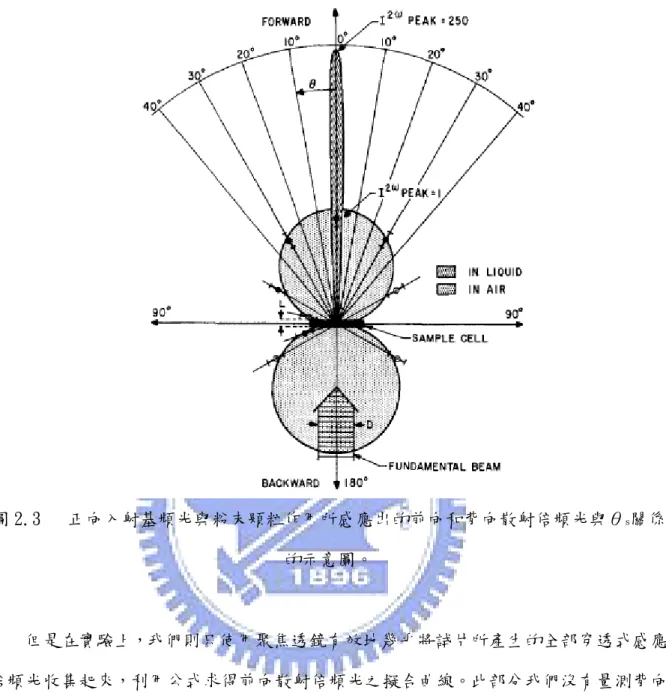

倍頻光與θ

s

關係的示意圖………18

圖 2.4 二倍頻裝置圖………19

圖 2.5 拉曼散射示意圖………20

圖 2.6 拉曼散設實驗裝置圖………21

圖 2.7 PL 實驗裝置圖………23

圖 3.1 初結晶流程圖………26

圖 3.2 再結晶流程圖………27

圖 4.1.1 CsGeBr

3

粉末X-ray繞射結果與理論計算及資料庫比對…41

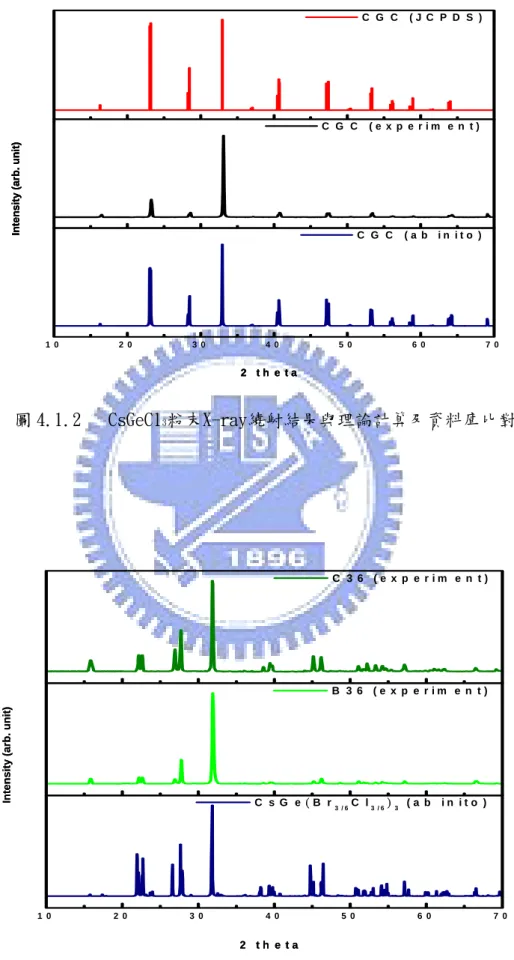

圖 4.1.2 CsGeCl

3

粉末X-ray繞射結果與理論計算及資料庫比對..42

圖 4.1.3 C36 及 B36 粉末 X-ray 繞射結果與理論計算及資料庫比對.42

圖 4.1.4 CsGeBr

3

粉末一次純化X-ray繞射結果與資料庫比對……43

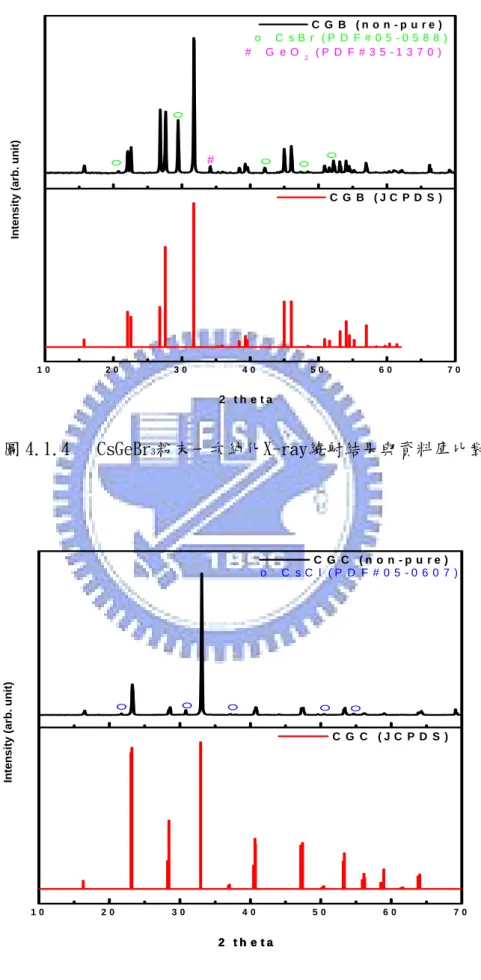

圖 4.1.5 CsGeCl

3

粉末一次純化X-ray繞射結果與資料庫比對……43

圖 4.3.1 相變圖………46

圖 4.4.1 CsGeCl

3

FTIR………46

圖 4.4.2 CsGeBr

3

FTIR………47

圖 4.4.3 CsGe(Br

0.5

Cl

0.5

)

3

(B36) FTIR………47

圖 4.4.4 CsGe(Br

0.5

Cl

0.5

)

3

(C36) FTIR………48

圖 4.5.1 CsGeBr

3

拉曼光譜圖………49

圖 4.5.2 CsGeCl

3

拉曼光譜圖………50

圖 4.5.3 B36 拉曼光譜圖………51

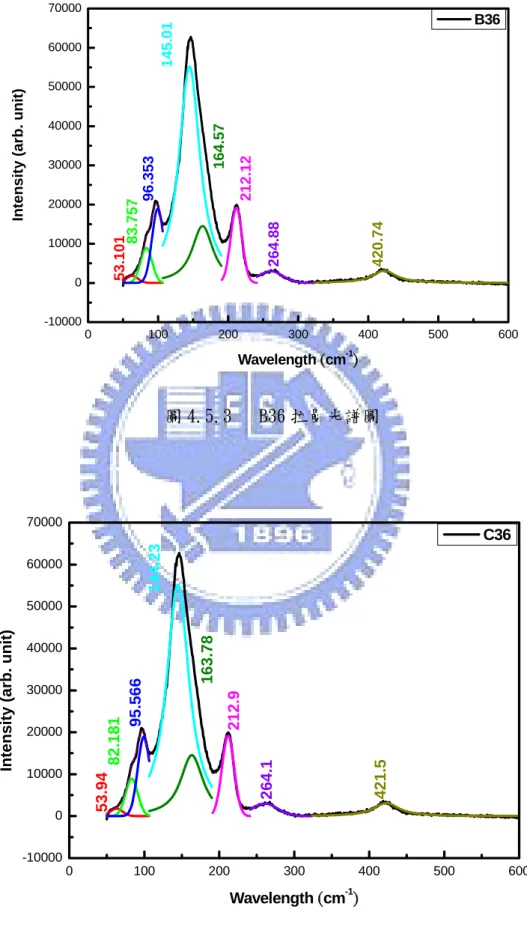

圖 4.5.4 C36 拉曼光譜圖………51

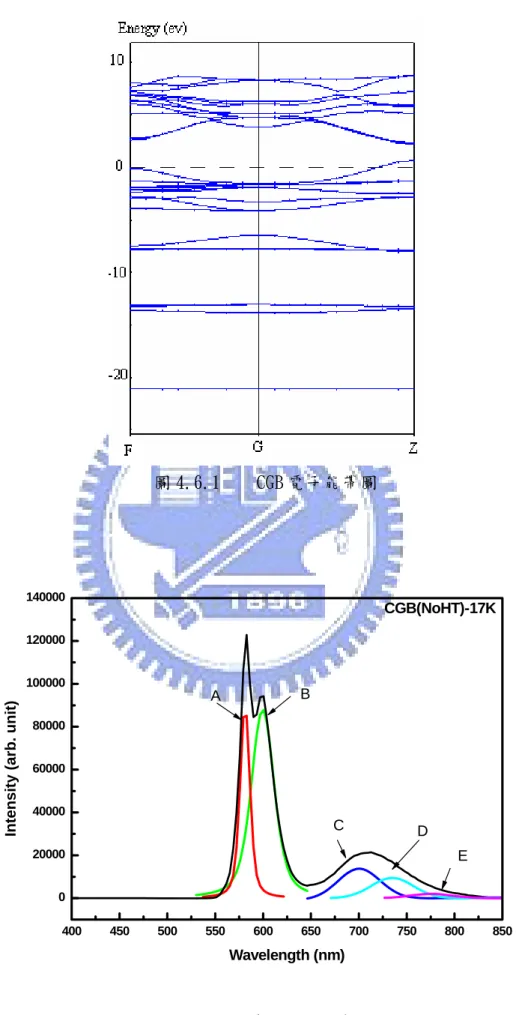

圖 4.6.1 CGB 電子能帶圖………52

圖 4.6.2 CGB 未退火 PL 量測—17K………52

圖 4.6.3 CGB 未退火 PL 量測—293K………53

圖 4.6.4 CGB PL 量測—Photon Energy 隨溫度變化關係圖…………53

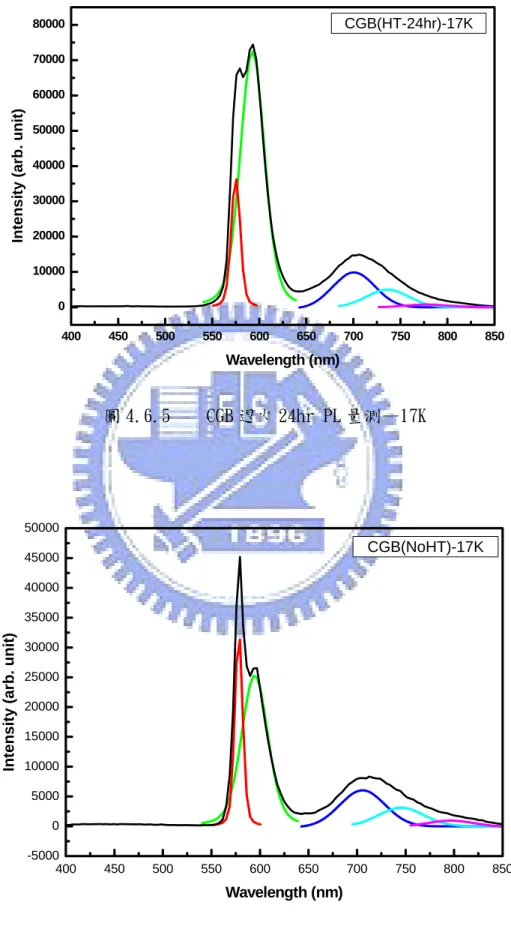

圖 4.6.5 CGB 退火 24hr PL 量測—17K………54

圖 4.6.6 CGB 未退火 PL 量測—17K………54

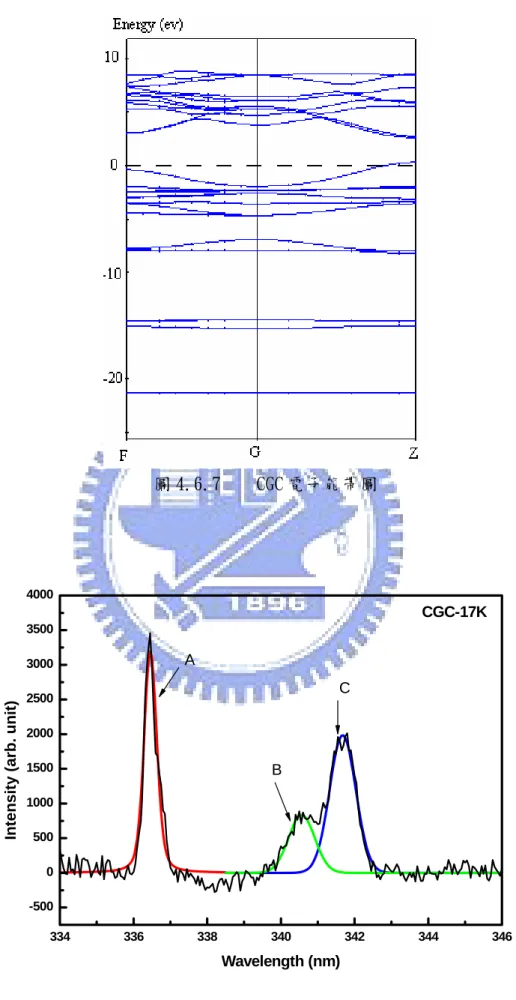

圖 4.6.7 CGC 電子能帶圖………55

圖 4.6.8 CGC PL 量測—17K………55

圖 4.6.9 CGC PL 量測—293K………56

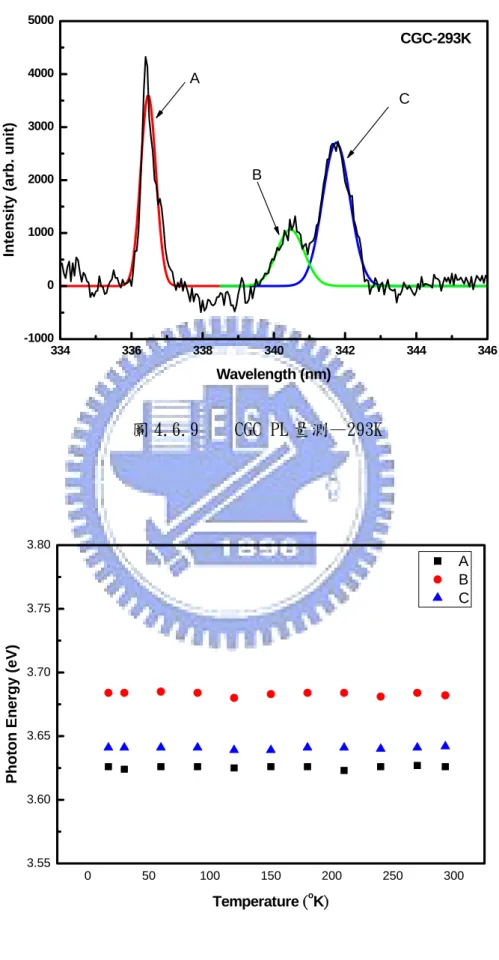

圖 4.6.10 CGC PL 量測—Photon Energy 隨溫度變化關係圖………56

圖 4.6.11 CsGe(Br

0.5

Cl

0.5

)

3

電子能帶圖………57

圖 4.6.12 B36 PL 量測—17K………57

圖 4.6.13 C36 PL 量測—17K………58

圖 4.6.14 B36 PL 量測—17K………58

圖 4.6.15 C36 PL 量測—17K………59

圖 4.6.16 B36 PL 量測—293K………59

圖 4.6.17 C36 PL 量測—293K………60

圖 4.6.18 B36 PL 量測—Photon Energy 隨溫度變化關係圖………60

圖 4.6.19 B36 與 C36 及 CGB 之 emission band 能量比較圖………61

圖 4.7.1 KDP 晶體平均顆粒大小與相對應之感應倍頻光強度關係…61

圖 4.7.2 CsGeCl

3

晶體平均顆粒大小與相對應之感應倍頻光強度關

係………62

圖 4.7.3 CsGeBr

3

晶體平均顆粒大小與相對應之感應倍頻光強度關

係………62

圖 4.7.4 B36 平均顆粒大小與相對應之感應倍頻光強度關係………63

圖 4.7.5 C36 平均顆粒大小與相對應之感應倍頻光強度關係………63

表 目 錄

表 1.1 常見的 IR 非線性光學晶體………7

表 1.2 三元鹵化物非線性光學晶體………7

表 1.3 G.Thiele 實驗結果………8

表 4.1.1 晶體粉末 X-ray 繞射各峰值對應之晶面………41

表 4.2-1 CGC EPMA………44

表 4.2-2 CGB EPMA………44

表 4.2-3 CsGe(Br

0.5

Cl

0.5

)

3

(C36) EPMA………45

表 4.2-4 CsGe(Br

0.5

Cl

0.5

)

3

(B36) EPMA………45

表 4.5.1 晶體粉末拉曼光譜比較表………48

表 4.5.2 CsGeBr

3

拉曼比較表………49

表 4.5.3 CsGeCl

3

拉曼比較表………50

表 4.7.1 晶體粉末的光學特性表………64

第一章 研究背景介紹

1.1 概述：

自從人類發明雷射後，雷射輸出波長的擴展成為研究學者主要課題，由於雷射材

料在不同發光波長的設計與生長上是相當不容易的，因此利用非線性光學技術來達到雷

射 輸 出波長 的 轉換是 必 需的。 例 如：非 線 性光學 材 料可作 為 倍頻產 生 器 (Second

Harmonic Generator) 、 光 參 量 振 盪 器 和 放 大 器 (Tunable Optical Parametric

Oscillator and Amplificator)與電光調制器(Electro-optic modulator)。

傳統上，對於非線性光學材料的探索是需要耗費相當多的時間和成本，其主要的 原因在於採用純經驗的方法，它是從選擇一系列無中心對稱(Non-centrosymmetric)的 化合物著手，藉新材料的非線性光學效應的大小，做初步的篩選。接著再對獲選的材料， 進一步利用晶體生長技術求得較大的單晶塊材，最後再對此單晶做各類的光電特性檢測 及非線性光學特性量測，以確定此化合物是否具備實用價值。但是此種方法不但研究週 期過長，耗費成本也大，而且成功率往往相當的低。 最近，由於固態理論和材料製備的技術不斷的演進，在材料物理的研究領域已逐 漸的能藉由理論來指導新材料的研發，許多材料的特性如：電、磁、光學等都與理論預 測相差不遠。因此可藉由理論探討來縮短材料的研究週期，並提升材料的研發成功率。 “材料設計＂(Material-by-design)的基本理念逐漸形成新材料研發的有效工具。非線 性光學材料的設計流程，包括五個步驟：(1)具潛力之材料資料庫和材料設計法則的建 立；(2)從固態理論計算中，初步篩選出具潛力之晶體材料；(3)從事其粉末樣品之合成 與製備；(4)經由實驗量測，評估此樣品之光電特性與非線性光學特性；(5)評估最佳之 晶體生長技術，以進行單晶塊材和薄膜生長。 晶體粉末樣品的製備遠比單晶塊材來得容易，因此粉末樣品的量測適合做為新材 料篩選的第一項步驟。為了達成此目的，我們需要在粉末樣品階段就能提供材料光電特 性與非線性光學特性的參數評估方法。

1.2 在紅外線波段使用之非線性材料之背景介紹：

自 1960 年以來，已先後發現了KH2PO4(KDP)、KTiOPO4(KTP)、LiNbO3、β-BaB2O4(BBO)

和LiB3O5(LBO)等[1]非線性光學晶體，這些晶體成功地將近紅外波長或可見光波長之雷射

轉換為可見光源以及紫外光源，但是這些材料無論是在穿透波長範圍、光破壞閥值，與

接收角大小都有其缺點存在。

而對尋找在波長λ>5μm的中遠紅外線範圍所使用的非線性材料就沒有什麼進

展，因這類晶體在設計上需要不同的考量。首先要考慮該材質對中遠紅外線波長之通光

情形。目前，在此段波長範圍內，常用的晶體有LiGaS2、ZnGeP2[1]、CsGeCl3[2]、GaSe[1]、

LiNbO3[1]、KTP[1]、AgGaSe2[1]與AgGaS2[1]等。但LiNbO3與KTP在波長超過 4.5μm時轉換效率

不佳，主要原因是來自PO4-3、NbO6-1陰離子團對紅外光譜產生吸收，任何含有氧基的化合

物對波長 3μm以上的光源會有很強的吸收，使得中遠紅外線波段的應用會受到限制。而

AgGaS2[1]、AgGaSe2[1]、ZnGeP2[1]與Tl3AsS3[3]等三元半導體化合物雖可以穿透紅外光譜(波長

>10μm)，但雜質與晶格失序使得這些晶體的能隙降低，並造成能帶拖尾效應(band tailing effect)，致使得這些晶體的光破壞閥值太低(≦25MW/cm2 @10-ns pulsewidth) 而限制了實用價值。因此，在應用於中遠紅外線波段之非線性光學材料的研究亟待開發。 近期，M. Hagemann及H.-J. Weber[4] 提出以鹵化物AGeX3(非氧基)為中紅外波段非 線性光學材料的重要參考方向，其化學成份大抵為ABX3系列，其中A, B代表陽離子，它 們分別為A：( Rb、Cs) 及B:(Ge、Sn、Pb)和X(Cl、Br、I)等鹵素離子。交大黃中垚教 授也曾指出數種使用在紅外波段的非線性材料[5] ，他歸結出材料的結構若屬空間群 I4mm，R3m及P62m會提供較大的非線性係數。在I4mm對稱群中有SnP，GeAs與GeP 三種材 料可供考慮，雖然這些材料評估會有較大的二階非線性係數，但它們的能隙較小，此對 可見光波長的應用會有限制。最重要的是在生長這類晶體時，會有毒性元素的釋放。在 P62m對稱群中已有GaSe晶體，它已證實有較大的二階非線性係數[6] ，然而它的層狀結構 使其不易切割出相位匹配角度的晶體，因此使用時仍受限於晶體之厚度。另外晶體在紅 外波段的walk-off角度太大，也不適合使用太厚之晶體長度。至於R3m對稱群中的晶體

即為M.Hagemann及H.-J. Weber提出之鹵化物AGeX3，分別為CsGeCl3、CsGeBr3及CsGeI3。

此類晶體的結構（鈣鈦礦）類似著名非線性晶體LiNbO3及BaTaO3等，它也是一鐵電材料，

提供非線性係數的主要因子是來自晶體中單位晶胞的GeCl3-、GeBr3-及GeI3-八面體結構，

正如TiO3-2在BaTaO3中是一樣的。而且氯、溴、碘的原子量重於氧的原子量，因此它本身 因聲子振動而導致的吸收會發生在較長的波長範圍，所以非常適合當作應用於中遠紅外 線波段之非線性光學材料。 至於在開發任何新的非線性光學材料並且要能使其實用化時，必須滿足下列幾項 條件[7] [8] ： a. 須有較大(>1pm/V)的非線性感受率(susceptibility)。 b. 較高(>1GW/cm2 )的光破壞閥值。 c. 在所應用的光波波長範圍內要有較高的通光穿透現象。 d. 應用在相位匹配時，雙折射效果必須大到可以滿足的程度。 e. 熱性、機械強度適當，且要較易製成大尺寸和光學性質均勻的結晶晶體。

1.3

研究內容與動機：

理想鈣鈦礦結構(Perovskite)之單位晶胞示意請參閱圖 1.1，A 是離子半徑較大 之陽離子，B 是離子半徑較小之陽離子，X 則是陰離子，此為 B 離子之位在單位晶胞中 心之位置，A 離子位在晶胞的八個角落，且與十二配位的陰離子團圍繞 B 離子： 圖 1.1 理想鈣鈦礦結構(Perovskite)之單位晶胞示意圖

鈣鈦礦結構本身也有三類的晶胞變異：隨晶格常數的伸縮與隨晶軸夾角的改變、B 位陽 離子隨偏離晶胞中心之方向與程度、B位陽離子隨六個陰離子所形成的BX6八面體之扭 曲。當然，這些變異不一定只單獨發生，有時會混合發生。 B位陽離子向晶胞的八個對角方向偏離晶胞中心，是三元鹵化物(CsGeX3)鈣鈦礦 結構(Perovskite)之單位晶胞情況，其中 Ge 離子偏離中心向晶胞中的其中一個對角移 動，如圖 1.2： 圖 1.2 三元鹵化物(CsGeX3，X=Cl、Br、I)鈣鈦礦結構(Perovskite)之單位晶胞變動之 一，B 離子在單位晶胞中可偏離中心至晶胞中的任一角落。

晶體物理學會經由 Goldschmidt tolerance factor：

2 ) ( ) ( ⋅ + + = X B X A G r r r r t ‥‥‥‥‥‥‥‥‥‥‥‥‥‥(1.1) 進行晶體結構初步研判。已知Cs+ 、Ge2+ 、Cl -、Br -之離子半徑分別為 1.88、0.73、1.81、 1.96 o [15] A ，代入式(1.1)可以得到CsGeBr 、CsGeCl 分別為 1.009 及 1.027。而理想鈣鈦 礦結構之 等 1，所以三元鹵化物(CsGeX ，X=Cl、Br)之Ge—X距離比理想值還長，因此 中心的Ge 3 3 G t 3 2+ 會向晶胞中的其中一個角落方向偏離，這與三元鹵化物(CsGeX ，X=Cl、Br、 I)的常溫相結果頗吻合。因為晶體結構必須不具有中心反轉對稱，才有不為零之二階非 線性感受率(susceptibility)，所以，可直接判斷具空間群R3m對稱之三元鹵化物 (CsGeX ，X=Cl、Br、I)具有不為零之二階非線性感受率。 3 3 目前有關紅外波段非線性光學晶體的研究資料，我們蒐集在章節末表 1.1 至表

1.3[5] [9]

之中，由表 1.1 列之，LiIO3及LiNbO3含有氧原子，所以其通光範圍不超過 6μm，

因此不適用在中遠紅外波段範圍。GaSe、AgGaS2、AgGaSe2及ZnGeP2雖然其非線性係數高，

但是仍有缺點所在，如GaSe、AgGaSe2及ZnGeP2光破壞閥值不高，AgGaS2紅外通光範圍不

寬。而由此表可以歸納出由實驗結果所得之重要概念[5] ，即是大的能隙值通常對應高的 光破壞閥值，以及低的非線性係數。對於開發新的非線性材料此為一個重要的參考方針。 由表 1.2、1.3 所列：CsGeCl3雖有寬的通光範圍(0.4μm≦λ≦20μm) [2]，高的光 破壞閥值，但非線性係數並不高，且不易長成大顆晶體。而CsGeBr3有更大的通光範圍(0.6 μm≦λ≦22.5μm)，更好的非線性係數(約是CGC晶體的 2 倍，KDP晶體的 9 倍)也有潛 力成長為大顆晶體，但因晶體較易潮解，且能隙值較低，對應到較低的光破壞閥值為其 缺點[10] 。 所以我們提出生長CsGe[Br0.5Cl0.5]3新的非線性晶體，並預期晶體將具有下列優良特 性： 1. 可提高非線性係數(高於 CGC 及 CGB 的可能性 — 因結構上使中心對稱更不易形 成)。 2. 紅外波段通光範圍至少可至 22.5μm 波長範圍。 3. 機械性質會優於層狀結構的 GaSe 晶體(角度可以沿任意方向切割，方便使用)。 4. 降低晶體處於空氣中之潮解性質(因 CGC 比較不易潮解於空中) 。 5. 可提高光破壞閥值(希望只比 CGC 稍低一些)，因為此特性會與電子能帶中的 Eg 能隙值有關。 除了生長CsGe[Br0.5Cl0.5]3之晶體外，我們希望能繼續對晶體之材料特性做更深入的 研究。藉XRD量測，得知不同成分晶體之晶格結構。EPMA量測，得知不同晶體元素成分 比例以及是否有析出物形成。DSC量測，分析晶體的熔點與相變點。FTIR光譜量測，得 知不同成分晶體之通光範圍。量測低溫螢光光譜，量測不同材料之能隙大小或DAP（施 子-受子對）放射光譜。在不同成分之晶體中量測粉末的有效二倍頻係數χ(2) 。量測Raman 光譜，在不同晶體中找出聲子振動模式。

晶體 GaSe AgGaS2 AgGaSe2 ZnGeP2 LiIO3 LiNbO3 通光範圍 (μm) 0.65~18 0.53~13 0.73~18 0.74~12 0.3~6.0 0.33~5.5 能隙大小 （eV） 2.0 2.7 1.68 2.2 4.1 3.8 d 值大小 （pm/V） d22=63~72 d36=13~31 d36=33~43 d36=111 d15=5.53 d15=5.53 d22=2.76 破壞閥值 (MW/cm2) 28 100 25 60 250 104 表 1.1 常見的 IR 非線性光學晶體 晶體 通光範圍 (μm) 能隙大小 （eV） d 值大小 （pm/V） 破壞閥值 (MW/cm2) CsGeCl3 0.4~20 3.67 2 200 CsGeBr3 0.6~22.5 2.32 3.85 表 1.2 常見的 IR 非線性光學晶體

CsGeCl3 CsGeBr3 CsGeI3 低溫相 R3m R3m R3m 分子量 311.85 445.22 586.21 晶格常數 (20℃,Å) a=5.434(2) α=89.72(3)o a=5.635(9) α=88.74(4)o a=5.983(3) α=88.61(3)o 晶胞體積 (Z=1,Å3 ) 160.4 178.6 213.8 拉曼譜(cm-1 ) 290(s),237(ls), 200(vs),145(m), 120(w),77(vw), 57(m) 210(s),160(ls), 139(vs),91(s), 77(m),49(w) 220(s) 290(vs) 105(vw) 151(w) 相變溫度 155 238–242 290 密度（g/cm3 ） ρcal=3.226 ρexp=3.15 ρcal=4.137 ρexp=4.03 ρcal=4.551 ρexp=4.45 Bandgap(eV) 3.67 2.32 1.5 FTIR(μm) 0.38~20 --- 2~12 deff 5.5pm/V --- --- 高溫相(點群) Pmmm Pmmm Pmmm 晶格常數(Å) a=5.47(1) 　=90o a=5.69(1) 　=90o a=6.05(1) 　=90o 溫度 170 270 300 晶胞體積(Å3 ) 163.7 184.2 221.4 拉曼譜(cm-1 ) 251(ls),204(vs), 151(w),125(w) 162(ls),142(vs) 91(w),65(w) -- 熔點(℃) no congruent melting point 390 434 分解點 325 451 表 1.3 G.Thiele實驗結果[9]

第二章 實驗架設與原理

2.1 結晶粉末的非線性光學原理：

2.1.1 簡介

量測結晶材料的巨觀二階非線性光學的特性方式，可分為下列兩種。(1)相位匹

配法(phase matching method);(2) Maker 干涉條紋法(Maker fringe method)。上述

兩法可用於精確決定的非線性反應係數，不過待測的晶體事前必須經過嚴格的光學處 理，如拋光、前後表面互相平行，和精確的晶體定向，因此並不適合用於新材料研發的 初期之粉末製備階段。 1968 年S.K Kurtz與T.T.Perry發明一種非線性光學晶體粉末診斷方式，現稱為 Kurtz粉末二倍頻測試法[11] 。此種方法可以量測結晶粉末材料之有效二倍頻係數的方向 平均值< deff >，可據以評估該材料的非線性光學效應。此外，亦可提供此材料是否可以 相位匹配和基頻光與倍頻光的色散(dispersion)等重要資料。許多非中心對稱(non- centrosymmetric)晶體粉末，可依其是否達到相位匹配與匹配的轉換效應的大小，將晶 體分成五大類:(1)可達相位匹配且非線性係數大於石英晶體(crystalline quarts);(2) 可達相位匹配且非線性係數小於石英晶體(3)不可達相位匹配且非線性係數大於石英晶 體者(4) 不可達相位匹配且非線性係數小於石英晶體(5)中心對稱(centrosymmetric) 晶體，非線性係數為零者。我們選用KDP作為此量測的標準樣品，利用經過改良之Kurtz 粉末二倍頻測量法[12] ，量測粉末樣品是否為非中心對稱的材料及此材料是否可相位匹 配，以及藉由與KDP比較求得有效倍頻係數的方向平均值< deff >。

2.1.2 量測原理

[12]

：

量測的非線性光學材料是屬於結晶粉末狀，為了簡化理論分析的複雜性，我們做了 合理的假設與半定量性(semi-quantitative)的解釋:

(1) 粉末的顆粒大小近似相等，顆粒與顆粒間為緊密堆積。 (2) 每個粉末顆粒都是單晶結構。對於多晶結構(polycrystalline)或非晶狀結構 (amphous)不于與考慮。 (3) 每個顆粒的光軸都是隨意排列，但視基頻光正向入射於每個粉末顆粒，且基頻 光在粉末內為一平行光束。 (4) 與入射基頻光作用顆粒數夠多，其條件為r << L << D r :粉末之平均顆粒大小，L:光與粉末物質作用的總長度，D:為入射光束直徑。 (5) 利用單晶平行版結構的非線性光學理論模型來計算單一粉末顆粒的感應倍頻光 強度。

2.1.3 結晶粉末之總倍頻效應：

利用正向入射單晶平行版的感應倍頻光強度公式： 2 2 2 ω 2ω 2 ω 0 2 2 eff 2 2ω ] 2 r Δk [ ] 2 r Δk [ × λ n cn ε I d 8π = I

r

sin

ω (2.1) 此處r 為單晶平行版厚度，_{I 為基頻光強度，}ω _{為材料之有效倍頻係數，λ} eff d ω為基頻光 波長，nω為材料基頻光折射率，n2ω為材料倍頻光折射率，Δk為基頻光與倍頻光波向量 之差值(Δk =k1-2k2)，ε0：真空介電常數和c為光速。粉末由許多顆粒組成，考慮每個 顆粒之非線性光學效應的總和。 對於不同顆粒而言，入射基頻光之行進方向與光軸的夾角不盡相同，此行進角度 的差異性反應在 上，因為 為入射基頻光與光軸夾角θ的函數。粉末的顆粒大小 會 影 響 感 應 的 倍 頻 光 彼 此 相 位 是 否 具 有 相 位 關 連 性 (phase-correlated or un-correlated)。如果粉末的平均顆粒大小大於平均同調長度 eff d deff c l 。則可以假設所有顆粒 感應的倍頻光彼此相位是不具關連性的。因此總倍頻光強度可由個別顆粒的倍頻光強度 相加獲得。反之，如果粉末的平均顆粒大小r 小於平均同調長度l_c。則粉末顆粒感應的 倍頻光彼此相位是具有相位關連性的，因此必須考慮所有粉末顆粒所感應之倍頻光彼此

的交互作用。由於此交互作用力相當複雜難以計算，所以，對於這部分我們將只做半定 量的分析。另外，與基頻光作用的粉末顆粒總數也直接影響總感應倍頻光的強度，因此 假設光在粉末樣品內總共通過 L/r 個粉末顆粒。 由以上的假設與說明，我們利用(2.1)式可以計算顆粒的總感應倍頻光強度。由於 每個顆粒的光軸方向都視為隨機排列(random orientation)的。亦即對於入射基頻光而 言，遇到任何光軸晶體顆粒的機率是相等的。假設與基頻光作用的顆粒數足夠多。利用 統計方式將(2.1)式做角度θ的平均值(入射基頻光與晶體光軸的夾角，π/2≧θ≧-π /2)再乘上總顆粒數 L/r ，即是粉末材料的總感應倍頻光強度值。

2.1.4 非相位匹配(non-phase matchable)之非線性光學

粉末材料的總感應倍頻光強度：

對於非相位匹配的材料來說，入射基頻光與光軸的夾角角度的變化對於倍頻轉換 效率的影響，主要是反映在有效倍頻係數d_eff 上。對於同調長度l_c的改變不大，因為非 相位匹配的材料的基頻光折射率(nω)與倍頻光折射率(n2ω)的差值，不會隨著光行進的角 度而有明顯的差異，因此定一平均同調長度l_c來代表: av c

n

n

l

>

−

=<

)

(

4

₂ 2 ω ω ω

λ

(2.2) 所以，方程式(2.1)的角度平均值，可簡化為計算有效倍數係數 的角度平均值 <

(

>即可。再乘以粉末的總顆粒數 L/ 2 eff d

)

2 ω 2 d r ，就是非相位匹配之粉末材料感應總倍頻光 強度與平均顆粒大小 r 的關係:

)]

(

2

[

sin

)

(

32

)

(

2 2 2 2 2 2 0 2 2 2 2 c c total

l

r

r

L

d

n

cn

I

l

r

I

π

λ

ε

π

_ω ω ω ω ω

₌

_<

_>

_×

(2.3) 在實驗上，我們無法篩選出單一大小的顆粒樣品。意味著粉末顆粒大小具有一分佈範 圍，所以量測出來的總感應倍頻光強度為粉末顆粒大小分佈範圍內顆粒感應的總貢獻。

所以量測到的實驗值並無法與理論值完全的契合，但是大致上可以反映出總倍頻效應隨 著顆粒大小變化的趨勢。如圖 2.1 所示： 圖 2.1 反射式二倍頻量測Bi2TeO5顆粒大小與總感應倍頻光強度結果 我們分別討論三種不同平均顆粒大小範圍(r >> ，l_c

5

l

c

to

3

l

c

≥

r

≥

l

c，r << )對lc 總倍頻效應的影響程度和半定量的推導其總倍頻效應公式。 當r >> 時，總感應倍頻光強度l_{c I}2ω_{隨著平均顆粒大小r 作振盪變化的量值為}

)]

(

2

[

sin

2 c

l

r

r

L

π

，由於

r

L

比

sin

2

[

₂

(

)]

c

l

r

π

變化來的顯著，而且顆粒大小具有一分佈範 圍，因此

sin

2

[

₂

(

)]

c

l

r

π

會近似等於 1/2(此項一週期平均值等於 1/2)。所以當r >> 時，l_c ω 2 I 會隨著 r 的增加而作線性的遞減。 當5l_cto3l_c ≥r ≥l_c時，

r

L

與

sin

2

[

₂

(

)]

c

l

r

π

項的影響是同等重要的。因此，I 會2ω 隨著 r 呈振盪且遞減變化，而在r 等於2l_c和4l_c時有極小值出現。 當r << ，l_c ( )] 2 [ sin2 c l r π 近似於

_]

2

[

2

⎟⎟

⎠

⎞

⎜⎜

⎝

⎛

c

l

r

π

，此範圍內I 隨的增加而呈線性的遞增。 2ω

依上面所述，我們可以將非相位匹配的結晶粉末材料的總感應倍頻光強度歸納如 下：

( )

_{L r} c r

_d

n

n

I

I

total ≅ ϖ ×

λ

ε

π

ω ω ω ω 8 ₂ ) ( ₂ 2 2 2 0 2 4 2 ， c l r << (2.4)

( )

⎥ ⎥ ⎦ ⎤ ⎢ ⎢ ⎣ ⎡ ⎟⎟ ⎠ ⎞ ⎜⎜ ⎝ ⎛ × ≅ c c total _l r r L c r

_d

n

n

I

l

I

_{( )} 32 2 2

_sin

2 ₂ 2 2 2 0 2 2 2 2 ω π

λ

ε

π

ω ω ω ω _， c c c

to

l

r

l

l

3

≥

≥

5

(2.5)

( )

L_r c r

_d

n

n

I

l

I

c total ≅ ω ×

λ

ε

π

ω ω ω ω 16 ₂ ) ( ₂ 2 2 2 0 2 2 2 2 _， c l r >> (2.6)

2.1.5 可相位匹配(phase-matchable)之非線性光學粉末

材料的總感應倍頻光強度：

對於可相位匹配的非線性光學材料(主要可分成單軸(uniaxial)和雙軸(biaxial) 晶體兩種)而言，基頻光會在晶體內特定行進方向與倍頻光達到彼此相位匹配的情形， 此時入射基頻光與光軸夾角θ ，稱為相位匹配角(phase-matching angle)。例如：就_pm 負單軸晶體的第一類倍頻產生而言，於其晶體內尋常(ordinary)基頻光與非尋常 (extraordinary)倍頻光之相位匹配發生在n_e,2ω(

θ

_pm)= n_o,ω的情況，此條件下，會造成 基 頻 光 與 倍 頻 光 的 相 位 差 Δk ＝ 0( Δ ＝k

4

_λ

π

[

n

e,2ω

(

θ

)

−

n

o,ω

]

) ， 亦 表 示 同 調 長 度 = c l

]

)

(

[

4

_,2ω

θ

_,ω

λ

o e

n

n

−

逼近無窮大值，而且可達相位匹配的角度寬Δθ相當小，意謂著行 進角度θ大於θpm±Δθ時， 的值會迅速遞減，而造成倍頻轉換效率迅速減少。因此， 對於可達相位匹配的材料而言， c l ω 2 I 隨著 改變造成的變化是相當顯著的，相對於有效 倍頻係數d c l eff隨行進角度的變化造成對I 的影響可忽略不計。 2ω 現在考慮負單軸晶體的第一類倍頻產生之情形，基頻光與倍頻光之相位差Δk 表示 為：

]

)

(

[

4

2

_{,2 ,} 2 ω ω ω ω

_θ

λ

π

o e

n

n

k

k

k

=

−

=

−

Δ

(2.7) 為了討論任意行進方向角度θ與相位匹配角θpm 差值δθ和Δ 的關係，我們利用泰勒展k 開式，將Δk對θ展開。 ... + ∂ Δ ∂ + Δ = Δ = −

_θ

δθ

θ θ θ θ pm pm k k k ， (δθ =θ −θpm) (2.8) 因此Δk可寫成： k Δ ＝

_λ

π

_θ

θ

δθ

θ θ ω pm e n = ∂ ∂ ] ) ( [ 4 ,2 (2.9) 其中，非尋常(extraordinary)倍頻光折射率為行進角度的函數：

( )

( )

( )

n

n

n

e o e 2 2 , 2 2 2 , 2 2 2 ,

sin

cos

1 ω ω ω θ θ θ = + (2.10) 將方程式(2.10)代入(2.9)可得：

δθ

θ

λ

π

ω ω ω

−

×

×

=

Δ

_pm o e o

n

n

n

k

2

[

1

₂

1

]

sin

2

2 , 2 2 , 3 2 , (2.11) 對於大部分非線性光學材料而言，雙折射(birefringence)效應與色散關係程度都很 小，滿足下列的近似條件：

1

2 , 2 , 2 ,

−

_<<

ω ω ω o o e

n

n

n

，

1

2 2

−

_<<

ω ω ω

n

n

n

因此，方程式可簡化為：

δθ

θ

λ

π

ω ω

−

⋅

=

Δ

k

4

(

n

_e,2

n

_o,

)

sin

2

_pm (2.12) 亦可表示同調長度為： ) )( 2 )(sin ( 4 _{e,2 o, pm pm} c n n k l

θ

θ

θ

λ

π

ω ω − − ≅ Δ = (2.13) 將(2.12)式代入式(2.1)，可得單一相位匹配粉末顆粒之感應倍頻光強度與行進方向的 關係：

2 2 2 2 2 0 2 2 2 2 2 )] ( [ )] ( [ sin 8 ) , ( pm pm pm pm eff r r n cn r I d r I θ θ θ θ λ ε π θ ω ω ω ω − Γ − Γ ⋅ = (2.14) 其中： pm e pm n n θ π λ ω ω )sin2 ( 2 0 2 − = Γ (2.15) pm Γ 值近似於平均同調長度l (如方程式(2.2)所示)，對於大部分可相位匹配材料而言_c (dispersion 很小)，此值約為 10～20μm，(如 BBO～13μm、KDP～14μm)。 將方程式(2.14)做行進角度θ的平均值(π/2≧θ≧-π/2)，再乘以總顆粒數 r L ， 即可得總感應倍頻強度。

∫

−

×

=

2 2 2 2

₍

₎

1

₍

_,

₎

π π ω ω

_θ

_θ

π

I

r

d

r

L

r

I

total (2.16) 假設平均顆粒大小r遠大於Γ_pm，由I_2ω(r,θ)與θ-θpm的關係圖(如圖 2.2)： 圖 2.2 光行進方向與相位匹配角差值和感應倍頻光強度的關係曲線圖 可將方程式(2.16)中對行進角度θ從-π/2 到π/2 積分，可近似對δθ 從-∞到∞積分。

r d r r d r r pm pm pm pm pm pm pm ₌ Γ Γ Γ ≡ − Γ − Γ

∫

∫

∞ ∞ − − π δθ δθ δθ θ θ θ θ θ π π ) ( ] [ ] [ sin )] ( [ )] ( [ sin 2 2 2 2 2 (2.17) 此處： p dx px px ₌π

∫

2 2 ) ( ) ( sin 由上述方程式(2.14、15、16、17)即可看近似得到當r>>Γpm時，可相位匹配的非線性 光學晶體粉末其總感應倍頻光強度與平均顆粒大小無關。 2 2 2 2 0 2 2 2 _{( )} 8 _{( )} eff pm d L n cn I r I = ⋅ Γ ⋅ λ ε π ω ω ω ω _(r>> pm Γ ) (2.18) 原因在於對單一可相位匹配的粉末顆粒而言，感應倍頻光強度與顆粒大小平方有 正比關係，但因為粉末顆粒容積固定，以致於平均顆粒越大的樣品，在相同容積內顆粒 數就會變少，以致於平均顆粒大小超過某值後，總感應的倍頻光強度即為持在一定值， 而不一直增加。 當平均顆粒大小r遠小於 時，不同顆粒所感應的倍頻光彼此相位具有關連性， 因此無法用方程式的近似推導方式，只能做半定量的討論。假設粉末與基頻光作用的長 度為 L，是由許多平均同調長度 pm Γ c l 的區間所組成，共有 L/l_c區間，在每個區間內有 N＇ (N'=l_c/r)個粉末顆粒，然而這些顆粒之感應倍頻光相位具有相關連性，因此我們可利 用一維的 random-walk 理論得此一區間的淨感應倍頻光強度: , 2 2

(

)

N

d

I

ω

∝

<

ω

>

這是因為顆粒感應倍頻光相位彼此的關連性，導致淨倍頻光強度的衰減，此衰減 程度會隨著區間內顆粒數增加而成線性的遞減。對於每一區間彼此而言，因為區間長度 大於等於平均同調長度，所以我們可以假設其倍頻光強度彼此並沒有關連性，故可將每 個區間的淨倍頻光強度疊加而得倒粉末樣品的總感應倍頻光強度。

r

d

l

L

r

I

c total

∝

<

>

×

2 2 2 2ω

₍

₎

₍

ω

₎

， r << Γpm (2.19) 因此，當平均顆粒大小r遠小於Γ_pm時，總感應倍頻光強度與平均顆粒大小成正比的關 係。 鄭竹明先生利用 BBO､KDP 等相位匹配晶體在其改良式 Kurtz 二倍頻測試法的實驗 中得到一總感應倍頻光強度的經驗方程式來描述此兩極端平均顆粒大小情形：

]

)

(

exp[

1

2 2

A

r

I

I

_totalω

=

_o

×

−

−

_(2.20) 其中 A 為一比例常數，且與平均同調長度l 有關。 _c 2 2 2 2 2

)

(

)

(

8

eff pm o o

L

d

n

cn

I

I

=

Γ

×

λ

ε

π

ω ω ω (2.21)

2.1.6 二倍頻實驗設計：

粉末樣品之散射倍頻光與散射角的關係：

當入射的正向基頻光照射於樣品與粉末顆粒作用，感應出前向與背向倍頻光的強 度，近似於一cosθs的函數，θs為散射光與晶體試片表面之法線的夾角，示意圖如圖 2.3 所示。此關係稱為Lambert cosine 定律： s o s s

I

I

(

θ

,

φ

)

=

cos

θ

(2.22) I0為法線方向的光強度，但是前向與背向散色光強度是不相同;ψs為與法線相交之平面 和水平面的夾角，由於粉末樣品表面的顆粒排列無方向性，所以散射圖形與ψs無關。觀 察相同粉末材料但平均顆粒大小不同的散射圖，發現粉末樣品顆粒越小，背向散射光越 強。其原因為越小顆粒的樣品其層數越多，以致於大部分入射光經過數十層介面後就多 重散射掉了。

圖 2.3 正向入射基頻光與粉末顆粒作用所感應出的前向和背向散射倍頻光與θs關係 的示意圖。 但是在實驗上，我們則只使用聚焦透鏡有效地幾乎將試片所產生的全部穿透式感應 倍頻光收集起來，利用公式求得前向散射倍頻光之擬合曲線。此部分我們沒有量測背向 散射感應倍頻光，其理由為：若晶體為相位匹配，則不論前向或背向散射光均在晶體顆 粒大小達到一個值時須達至飽和值，而且我們是與 KDP 晶體相互做比較，因此，可以選 擇只量測前向散射光。

2.1.7 二倍頻實驗裝置圖：

粉末二倍頻的裝置圖如圖 2.4 所示，我們以波長 1.26μm 的脈衝雷射(CrF-

利用聚焦透鏡(f=10 cm)將光束聚焦至試片上，此時試片的二次諧振波產生(Second Harmonic Generation，SHG)效應產生感應倍頻光，此感應倍頻光在光行進的前向(穿透 式)方向與背向(反射式)方向均可觀察到，我們使用聚焦透鏡(f=10 cm)有效地幾乎將所 有試片產生的穿透式感應倍頻光收集起來，再經由另一個聚焦透鏡(f=15cm)將倍頻光導 入 CCD 中，讓 CCD 僅記錄倍頻光波長 0.63μm 訊號。 圖 2.4 二倍頻裝置圖

2.2 拉曼散射(Raman scattering)：

2.2.1 拉曼散射原理：

拉曼散射是一利用光散射現象來測定分子振動的光譜學。當光束入射到一個樣品 時，光子會與樣品內的分子碰撞，若此碰撞為彈性碰撞，表示光子只有動量改變，即光 子的行徑方向發生變化，而能量部分維持不變，也就是光的頻率不變，此稱之為『瑞立 散射』(Reyleigh scattering)。但若發生了非彈性碰撞，即光子與分子之間有了能量 的交換，造成分子振動的動能有所增減，使得光的頻率降低或升高，這就稱為『拉曼散 射』(Raman scattering)。它是一種非常微弱的物理現象，相較於入射光子的強度，約 只有10-6 到10-7 會產生拉曼散射。當光子發生非彈性碰撞時，若使分子得到能量，則屬於

『史托克斯側』(Sokes side)。反之，若分子失去能量，則屬於『反史托克斯側』 (Anti-Stokes side)。如圖2.5所示：

hω

h(ν+ν0) h(ν-ν0) (ν+ν0) (ν-ν0) 圖 2.5 拉曼散射示意圖 由波茲曼(Boltzmann)分布，在基態中的粒子數會比在激發態中的粒子數多，所以 史托克斯散射發生的機率會比反史托克斯大，其強度的比值為： ⎟ ⎠ ⎞ ⎜ ⎝ ⎛ − ≈ − kT h

I

I

stokes stokes anti _exp ω _(2.23) 所以一般的拉曼實驗以觀測史托克斯散射為多。 在散射過程中遵守能量守恆與動量守恆定律： o i s

ω

ν

ω

_h

_h

h

=

±

(2.24)

K

q

q

r

_s

_h

r

_i

_h

r

h

=

±

(2.25) 其中ω_i、ω_s為入射和散射光頻率；

qr

_i、

qr

_s為入射和散射光子的波向量；ν_o和Kr為聲子 的頻率和波向量。 我們收集散射光子可以得到一光譜圖，一般包含了瑞立和拉曼散射。拉曼散射只 測量光子能量的改變，所以通常以波數(wave number，單位cm-1 )的改變來表示之，也就 是能階差，亦即拉曼位移(Raman shift)。 Raman shift Δω(cm-1 )= c h E (cm) 1 -(cm) 1 ⋅ Δ = 散射光波長 雷射光波長 (2.26)

2.2.2 拉曼散射光譜儀：

以波長為 488nm 之氬離子雷射為光源，其輸出之功率為 10mw，經過適當光路導引 至樣品表面上，入射光經樣品散射後再由單光儀收集及 CCD 偵測，訊號之強弱可由積分 時間來控制。從拉曼光譜分析，可測得材料的原子晶格振動情形，實驗裝置圖如圖 2.6 所示： 圖 2.6 拉曼散設實驗裝置圖

2.3 X 光繞射(XRD，X-ray diffraction)：

X 光繞射光源乃以高能電子束撞擊金屬靶所產生的特性 X 光。X 光打在晶體上，

若滿足Bragg 定律(Bragg law)及晶體的結構因子(structure factor)，則將產生 X 繞射圖案。 理想上一固定方向的X 光繞射圖案是只有一條線(恰滿足 Bragg 定律)，而由於實際上一 束會聚(convergent)的 X 光打在樣品上，並不是全部皆恰滿足 Bragg 定律，所以會造成訊 號寬化(broadening)[20]。經由理論推導，我們可以由峰值的半高寬得到物質結晶顆粒的 大小，即所謂的施勒公式(Scherrer’s formula) B B t θ λ cos 9 . 0 = 其中 t 為晶粒大小，λ為入射 光的波長，適用於粉末(powder)樣品。

2.4 光激發光(Photoluminescence，PL)：

2.4.1 光激發光原理

[13]

：

光激發光(Photoluminexcence，PL)對半導體材料而言，是一種非常有用的非破壞 性光學檢測工具。當一入射光源的能量被材料吸收後會產生三個步驟： 1. 光子將價帶的電子激發至導帶。 2. 在導帶與價帶中形成了電子電洞對。 3. 這些電子電洞對可能再結合。

然而，結合的過程又可以分為非放射性覆合路徑(non-rediative recombination paths)及放 射性覆合路徑(rediative recombination paths)。而我們能夠偵測到的訊號，即為放射覆合 路徑部份。為了得到發光訊號，激發光源要在材料表面附近產生大量的電子電洞對，這 和材料對激發光源波長的吸收深度(absorption length)有關。另一方面，在室溫時 PL 波 峰較寬且能量略高於其能帶間隙，隨著溫度的降低，PL 波峰會變的比較窄，而且非放 射覆合路徑會減少，也能使得光激發光訊號增強。 而激發光也可以分成：(1)本質的(intrinsic)、基本的、或邊際放射(edge emission) 激發光。(2)非本質的(extrinsic)、被激發的(activated)、或特性激發(characteristic emission) 激發光。本質的激發是由原有的固體內部能階轉換而來。非本質的激發是由一些雜質或 缺限所引起，所以稱為非本質的，非本質的激發光之光強在室溫往往比本質的激發光強 很多。因此，藉由光激發光，可以量測出半導體材料內的缺陷以及所摻雜的雜質的特徵

光譜，換句話說，可以藉由光激發光光譜中，找出該半導體摻雜雜質的種類。

2.4.2 光激發光實驗裝置：

PL 量測是以氦鎘雷射(波長 325nm)為激發光源，以焦距 5cm 的透鏡來聚焦光束， 來激發待測試片，試片置放在變溫系統裡，溫度變化從 17K 至 293K，而量測試片所放射 之螢光光譜範圍從 330nm~850nm。實驗裝置圖如圖 2.7 所示： 圖 2.7 PL 實驗裝置圖

2.5 電子微探儀(EPMA)的量測：

挑選平整的晶體，在晶體上任意選取五點作定性及定量分析，得到各部位晶體所 含的元素成份及其所佔的百分比，藉此瞭解晶體內部各成分之含量值是否如預期的均 勻，或呈現某種趨勢。

2.6 紅外光光譜分析

[13]

：

紅外光的能量較紫外光、可見光來的弱，無法偵測電子躍遷的光譜，因此紅外光

的吸收基本上侷限於分子內不同振動能階（vibrational levels）間的躍遷。一般分子 振動可分為幾種類型，可以簡單的簡諧震盪來描述，包括伸縮振動（stretching vibration）和彎曲振動（bending vibration），其中伸縮振動又可分為對稱、非對稱 振動，是在分子鏈結的軸向運動；彎曲振動則為非軸向的相對運動，依方向性分為同平 面或不同平面。由於不同的官能基，有其特定之吸收頻率，因此紅外光吸收頻譜的分析， 可作為判斷樣品所含之官能基種類的工具。目前最商業上廣泛應用的紅外光光譜儀便是 傅立葉轉換紅外光光譜儀（FTIR），其乃利用傅立葉數學處理方法，將吸收強度－時間 關係轉換成吸收強度－頻率關係圖，亦即頻率範圍光譜（frequency-domain spectrum）。 多數的IR 光譜分析皆集中在中紅外光線範圍（mid-infrared,4000-650 cm-1 ）， 因 為大部份有機分子鏈結的振動吸收帶（absorption band）多半出現在此範圍內。而典 型的紅外光分析儀依擷取樣品吸收頻譜方式不同，約可分為穿透（transmission）、 反射（reflection），全反射（total reflection）等三種類型，針對樣品的特性，如 透光程度、吸收光程度等等，選擇合適的類型來進行測試。

2.7 微差掃描熱卡計(DSC)：

微差埽瞄熱卡計(Differential scanning calorimeter)是紀錄吸熱、放熱定量焓

值。將合成好的粉末作為 DSC 觀察材料，當材料受熱後，觀察其相變化、分解行為，可

第三章 晶體粉末的合成製備

3.1 化學合成方法配製晶體粉末：

首 先 依 據 化 學 合 成 CsGeCl3粉 末 的 方 法[2]， 藉 由 相 似 的 化 學 方 法 合 成 得 到 CsGe(BrxCl1-x)3，x=0、0.5、1 晶體粉末。下面為化學合成之反應式： 3 CsGeCl ：(簡稱 CGC) 3 2 4 3 2 2 3PO 4HCl 2GeO 2CsCl H PO 2H O 2CsGeCl H + + + = + + 3 CsGeBr ：(簡稱 CGB) 3 2 4 3 2 2 3PO 4HBr 2GeO 2CsBr H PO 2H O 2CsGeBr H + + + = + + 3 6 3 6 3 ) (Br Cl CsGe ：(於CsGeBr3中注入原子Cl，簡稱C36) 3 6 3 6 3 2 4 3 2 2 3PO HBr 3HCl 2GeO 2CsBr H PO 2H O 2CsGe(Br Cl ) H + + + + = + + 3 6 3 6 3

)

(

Br

Cl

CsGe

_{：(於CsGeCl}3中注入原子Br，簡稱B36) 3 6 3 6 3 2 4 3 2 2 3PO 3HBr HCl 2GeO 2CsCl H PO 2H O 2CsGe(Br Cl ) H + + + + = + + 由CsGeCl₃與CsGeBr₃ 中 Cs 的 來 源 主 要 來 自 於 CsCl 與 CsBr ， 所 以 反 應 式 中 3 6 3 6 3 ) (Br Cl CsGe 可以畫分成兩個部份：C36 代表利用Cl原子去取代CsGeBr3晶體中的Br原 子；B36 代表利用Br原子去取代CsGeCl3晶體中的Cl原子。之後從各種量測的結果判斷哪 種取代法可以得到品質比較好的晶體。 一.初結晶(nuclei formation)，以CsGeBr3做例子，見下圖 3.1：

1. 將濃度為 48％的溴酸 (HBr)取出 25ml，並加入 25ml 的去離子水(去離子水為 18M Ω的阻值) 倒入錐形瓶中。 2. 用電子天平(誤差 < 0.005g )量秤出GeO2 (純度 > 99.999%) 5.25g，放入錐形 瓶中。 3. 將 50％ H3PO2 次磷酸取出 25ml，沿瓶內壁緩緩倒入錐形瓶中。 4. 將攪拌磁子放入錐形瓶中，並在瓶口塞矽塞及溫度計，以平板加熱器加熱(改用 溫控器)，溫度維持 85℃～90℃約 5 小時。 5. 取下錐形瓶後靜置室溫(冷卻)，將瓶內溶液倒入 500ml 燒杯中，再加入 CsBr(純 度 >99.9%)粉末 10.5g(先除去底下沉澱物後再加入)，並在燒杯口加上蓋子，繼 續加熱攪拌至沸騰(約 5min，然後靜置燒杯溶液至室溫，容易開始結晶出黃色 CGB 晶體，經過濾紙過濾，取得初結晶)。

＋

Stage 1: Synthesis

H3PO2(aq)＋4HBr(aq)＋2GeO2(s)＋2CsBr(s) Î H3PO4(aq)＋2H2O(l)＋CsGeBr3(s)

GeO₂ H₃PO₂(50%) DI water HBr(48%) ＋ ＋ ＋ CsBr CsGeBr_3(s) T = room T = room T = Boiling, 5min T =85℃~90℃, 5hr, 圖 3.1 初結晶流程圖

二.再結晶(recrystallization) 純化，見下圖 3.2： 1.用量筒取出 25ml溴酸 48%(HBr)及 25ml無水酒精(C2H5OH)，再將溶液倒入初結晶 中，加熱至沸騰，靜置溫度 30~40 度(室溫)時會形成過飽和溶液，直至重結晶形成(黃 色)，倒掉溶液及殘存H3PO4，可得到純化之結晶CsGeBr3。此時後續若非以化學合成法長 晶，則必須將其放入真空烘箱中進行乾燥，之後立即封在長晶管中保存，以備後續量測。 Stage 2: Refinment

Product in stage 1：CsGeBr3(s)

C₂H₅OH HBr(48%)

＋ ＋

Refined CsGeBr₃ T = room temperature

T = Boiling, 5min

第四章 成長CsGe(Br

x

Cl

1-x

)

3

晶體的結果與討論

由粉末量測得之晶體的 X-ray 繞射結果可以得知晶體的結構及其結構參數。DSC 量測結果可以提供我們在對晶體做退火處理時，溫度的取決之依據，以及晶體在應用上 溫度的控制範圍。EPMA 量測結果可以得之晶體中各個成分含量的比例，對於我們在分析 光激發光譜時，可以有個參考的憑據。霍氏轉換光譜量測可以得知晶體在應用上可以使 用的紅外波段範圍為何。拉曼光譜除了可以得知晶體結構的振動模態外，也可以藉由其 量測結果判斷晶體在紅外波段之通光範圍最遠可至何處。光激螢光光譜、以及二倍頻等 實驗結果，除了探討晶體的能隙及發光特性以及非線性光學特性外，也可以藉此與前述 之各個量測作個統整比較。此章節提及之理論計算部份皆由實驗室唐立權學長所計算得 之。

4.1 粉末 X-ray 量測結果：

我們觀察合成出的晶體粉末X-ray繞射結果，首先討論CsGeBr3，量測結果顯示最強 的繞射峰分別位在 31.76 度、27.66 度、26.86 度、22.60 度、22.10 度、15.76 度，見 圖 4.1.1、表 4.1.1。而從圖 4.1.1 可以看出，量測的結果比對理論計算及資料庫

JCPDS(Joint Committee on Powder Diffraction)後非常相符合。六個晶體的最強繞射

峰值分別對應(200)、(1-11)、(111)、(1-10)、(110)、(100)面，見表 4.1。因此我們 可以確認，成長出的晶體CsGeBr3具有菱方晶型(rhombohedral)對稱，其空間點群為R3m 點群，而經由理論計算，晶體之晶格常數a=b=c=5.688(5)，且晶軸夾角α=β=γ=88.297。 同樣的，對於CsGeCl3量測結果顯示出最強的繞射峰分別位在 33.11 度、28.61 度、 28.46 度、23.35 度、23.20 度、16.5 度。圖 4.1.2 顯示經由比對資料庫JCPDS和第一原 理理論計算之結果，與實驗量測非常相符合，六個晶體的最強繞射峰值分別對應(200)、 (1-11)、(111)、(1-10)、(110)、(100)面，見表 4.1.1。因此我們可以確認，成長出的 晶體CsGeBr3具有菱方晶型(rhombohedral)對稱，其空間點群為R3m點群，而經由理論計

算，晶體之晶格常數a=b=c=5.510(1)，且晶軸夾角α=β=γ=89.121。 對CsGe(Br0.5Cl0.5)3 (C36)，由圖 4.1.3、表 4.1.1 可以看出最強的繞射峰分別位在 31.86 度、27.71 度、26.96 度、22.60 度、22.15 度、15.82 度，因為此成分並無資料 庫可以比對，所以我們與第一原理理論計算之結果比較後相符合，六個晶體的最強繞射 峰值也分別對應(200)、(1-11)、(111)、(1-10)、(110)、(100)面。而對CsGe(Br0.5Cl0.5)3 (B36)，最強的繞射峰分別位在 31.91 度、27.76 度、26.96 度、22.65 度、22.20 度、 15.84 度，見圖 4.1.3、表 4.1.1，與第一原理理論計算之結果比對後也相符合，六個晶 體的最強繞射峰值也分別對應(200)、(1-11)、(111)、(1-10)、(110)、(100)，因此我 們可以確認，成長出的CsGe(Br0.5Cl0.5)3晶體具有菱方晶型(rhombohedral)對稱，其空間 點群為R3m點群，經由理論計算，晶體之晶格常數a=b=c=5.621(3)，且晶軸夾角α=β= γ=87.969。由表 4.1.1 也可以看出一個重要的現象，即C36 與B36 的結構是比較靠向CGB 的晶體結構。而從實驗結果發現C36 與B36 之(200)、(111)面的角度與模擬計算的角度 位置有些微的差異，造成此差異的原因可能來自於化學合成出的晶體，其成分比例無法 真正達到我們預設的值，所以實驗結果與模擬計算會產生些微的差異。 由X-ray繞射結果還可以看出，不同的取代方式，量測出的結果也有差異。不管是 繞射強度或是繞射角度位置與模擬計算的比較，都顯示出：利用Cl原子去取代CsGeBr3晶 體中的Br原子會比利用Br原子去取代CsGeCl3晶體中的Cl原子其結晶性較高且晶體中 Cl、Br成分比例也較接近預設的理想值，此由EPMA量測可以得到證實。 而且值得一提的是，在做晶體純化的步驟時，若只有執行過較少數次純化，由 X-ray 量測仍可以看到 CeO2、CsBr、CsCl 等雜質相的存在，見圖 4.1.4 及 4.1.5。所以為了去 得到品質好的晶體，我們必須經過多次純化過程，才能消除掉晶體中的雜質相。

4.2 電子微探儀(EPMA)量測結果：

為了暸解成長的晶體是否接近理想的化學劑量，我們利用電子微探儀來進行晶體 的 定 性 定 量 分 析 。 表 (4.2-1 至 4.2-4) 分 別 為 CsGeCl3(CGC) 、 CsGeBr3(CGB) 、

CsGe(Br0.5Cl0.5)3 (C36)、CsGe(Br0.5Cl0.5)3(B36)的結果，我們在試片上任取五點量測，並 取其平均值。 從表中可以看出，經過多次純化之後，在晶體中仍可以發現到些微氧的含量，推 測其發生原因，可能是因為在化學合成晶體時，主要的原料為CeO2，而反應主要是將Ge 由四價還原成兩價，所以會有一些GeO2反應不完全，若鹵素離子沒有置換掉氧離子就會 造成殘留的氧原子與Ge原子鍵結在一起。另一個原因則是GeO2的殘留物，雖然我們在經 過多的純化過程後，由X-ray繞射量測結果已經看不到雜質相的存在，但是仍有可能有 些微的GeO2殘留，所以量測結果有些微氧的含量存在。而磷的成分則應該是在將Ge由四 價還原成兩價時，H3PO2與總反應式之中間產物GeBr4反應不完全所造成。 從量測的結果也可以看出利用Cl原子去取代CsGeBr3晶體中的Br原子相較於以Br原 子去取代CsGeCl3晶體中的Cl原子，晶體的Cl、Br含量的比例比較接近 1：1，這結果也 與X-ray繞射結果相符合。

4.3 DSC 量測結果：

將長好的晶體在充滿氮氣的環境觀察材料的受熱狀態，如果材料發生結晶或相變 化時，由於鍵結能量和結晶形式發生變化，使得材料會有吸放熱的現象發生，但此時總 能量是不發生變化。由量測結果可以得知：CsGeBr3在 255.91oC有一個相變點，387.33oC 為其熔點。CsGeCl3在 206oC有一個相變點，334.82oC為熔點。CsGe(Br0.5Cl0.5)3 (C36)在 241o C有一個相變點，371.65o C為其熔點。CsGe(Br0.5Cl0.5)3 (B36) 在 237.23oC有一個相變 點，381.65o C為其熔點。將其整理成圖 4.3.1。從圖 4.3.1 也可看出，C36 與B36 之熔點 與相變點皆和CGB相近，此與X-ray繞射結果C36 與B36 在結構上偏向CGB有符合之處。 由此量測結果，我們可以知道晶體在應用上，適當的操作溫度範圍，也就是必須 控制在相變點之下，才能維持原本的晶體結構；而量測到的熔點溫度，在我們對晶體做 熱處理時，熱處理溫度的選擇也有一個判斷依據。

4.4 FTIR 量測結果：

FTIR 量測方面，所採用試片是將晶體粉末與 KBr 粉末以 1:100 的比例壓片製作， 並以純的 KBr 壓片當作背景，放於 FT-IR 光譜儀中觀察。觀察近紅外範圍如圖(4.4.1) 至圖(4.4.4)所示，實驗結果得知，在考慮到因反射造成的能量損失導致穿透率下降時， 從 2.5μm~ 22.5μm 的穿透率大約都在 75％～78％。若我們不考慮因反射造成穿透率降 低的情況下，我們必須修正因反射造成的穿透率降低。已知各晶體的折射率約為 2.3， 在大氣中進行量測，入射介質折射率約為 1，由反射率公式：

⎟⎟

⎠

⎞

⎜⎜

⎝

⎛

+

−

=

n

n

n

n

R

i t i t 2 ； n_i 為入射介質的折射率，

n

_t為晶體之折射率 計算後得到反射率約為 15.5％，所以晶體的穿透率大約在 90.5％～93％，顯示在紅外 波段晶體是幾乎不吸收的。依正常情況而言，我們量測的晶體在此波段上穿透率應該幾 乎都可達到 100％。但是，由成份分析的結果顯示，晶體中有些微氧原子的含量，所以， 在量測的結果上會因吸收導致穿透率有些微降低。 受限於實驗儀器上的問題，所以我們量測的紅外波段通光範圍只到 22.5μm，之 後，我們藉由後續的 Raman 的量測，判斷晶體在紅外波段上的通光範圍之最遠處。

4.5 拉曼光譜量測結果：

觀察晶體的拉曼光譜量測結果，將拉曼光譜圖做擬合，畫出各個譜線，見圖 4.5.1 至 4.5.4，並將之整理成表 4.5.1。 首先討論CsGeBr3，由圖 4.5.1 顯示，最強的兩個峰值在 140.31cm-1、209.79cm-1， 若只考慮較強峰值造成的影響，則估計紅外光穿透範圍可以至 47μm。量測到的Raman 譜線的七個峰值依序為 419.21cm-1 、209.79cm-1 、159.88cm-1 、140.31cm-1 、93.992cm-1 、 78.5cm-1 、50.5cm-1 。其中 159.88cm-1 、140.31cm-1 、93.992cm-1 、78.5cm-1 分別為GeBr3-1陰

離子團的stretched 及anti-stretched modes，且由表 4.5.1 中可以看出 159.88cm-1

應

是來自於晶體中的Br原子。而 50.5cm-1

是來自於晶體結構中，外框Cs與Cs原子間的鍵結，

見圖 1.1。另外，我們有觀察到理論計算沒有但是參考文獻有報導的 209.79cm-1

以及額外觀察到的 418.45cm-1 譜線，209.79cm-1 應為 50.5cm-1 倍頻模態，而 418.45cm-1 應 為 209.79cm-1 之倍頻模態，此兩譜線應是來自於晶體的尺寸影響，因為量測拉曼光譜圖 時，是以粉末去量測，每個晶體粉末大小不一，倍頻模態便是來自於較小顆粒的晶體粉 末所產生。此量測結果與第一原理理論計算及文獻報導結果[9] [14] 相符合，見表 4.5.2。 對於CsGeCl3，由圖 4.5.2 顯示，較強的峰值在 202.79cm-1、236.98cm-1、291.15cm-1， 則紅外光穿透範圍可以至 34μm，所量測到的Raman譜線的六個峰值依序為 291.15cm-1 、 236.98cm-1 、202.79cm-1 、146.58cm-1 、121.49cm-1 、58.5cm-1 。其中 121.49cm-1 、146.58cm-1 、 202.79cm-1 、291.15cm-1

分別為GeCl3-1陰離子團的stretched 及anti-stretched modes，

且由表 4.5.1 中可以看出 291.15cm-1 應是來自於晶體中的Cl原子，此與文獻報導結果[9] 相 符合，見表 4.5.2。同樣的，58.5cm-1 是來自於晶體結構中，外框Cs與Cs原子間的鍵結， 見表 4.5.1。而 236.98cm-1 為 50.5cm-1 倍頻模態，主要是來自於較小顆粒的晶體。 對於C36、B36，見圖 4.5.3 及圖 4.5.4，可以估計紅外光的穿透範圍可以到達 46 μm左右。B36 之峰值 83.757 cm-1 ，96.353 cm-1 ，145.01 cm-1 ，164.57 cm-1 ，264.88 cm-1 及C36 之峰值 82.181 cm-1 ，95.566 cm-1 ，144.23 cm-1 ，163.78 cm-1 ，264.1 cm-1 分別為

Ge(Br0.5Cl0.5)3-1陰離子團的stretched 及anti-stretched modes，且 264.88 cm-1、264.1

cm-1 應是來自於晶體中的Cl原子，而 164.57 cm-1 、163.78 cm-1 應是來自於晶體中的Br原 子。對於此拉曼光譜目前並無文獻可供比較，理論計算也相當困難，所以只報告量測之 結果。 由表 4.5.1 顯示，C36 與B36 量測到之拉曼位移都介於CGC與CGB之間，且偏向CGB 晶體，這顯示出在經過Cl離子取代一半後，因為Cl離子半徑小於Br離子半徑，C36 與B36 的結構縮小，所以量測到的拉曼位移有往高頻的方向移動，但是基本上仍與CGB的晶體 結構相近，所以，拉曼位移變化的量不明顯。C36 與B36 在結構上較偏向CGB結構，此與

X-ray 繞 射 結 果 及 DSC 量 測 結 果 都 符 合 。 而 CGC 陰 離 子 團 GeCl3-1的 stretched 及

anti-stretched modes明顯在較高頻的位置，這也代表Cl與Ge之間的鍵結力比起Br原子

4.6 變溫光激發光量測：

4.6.1 試片製作：

一.石英管的加工： 1. 石英管(長晶管)的清洗︰由於在石英管的內部含有大量雜質存在，為了避免 染，因此以下列的步驟來清洗石英管： (1) 浸於 96.8%熱水 + 0.2%洗潔精 + 3.0% NH4OH (28% ~ 30%) 溶 液內並以毛刷清洗。 (2) 以去離子水清洗。 (3) 浸泡於以濃度 50%之 HF 稀釋而成的 10% HF 水溶液中 15 分鐘 並搖晃之。 (4)以去離子水清洗。 (5)於 37%之 HCl 溶液中浸泡並搖晃 30 分鐘。 (6)以去離子水清洗。 (7)於 70%之HNO3溶液中浸泡並搖晃 30 分鐘。 (8)以去離子水清洗。 (9)置入烘乾爐內，以 110℃烘烤 4~5 個小時。 (10)烘乾後取出以保鮮膜將石英管封口，放入乾燥箱保存。 2. 將清洗後之石英管，一端以氫氧焰原封，以作為製作晶體塊材以及試片熱處理 之石英管 二.晶體塊材製作： 將化學合成出的晶體CsGe(BrxCl1-x)3，x=0、0.5、1 粉末原料之置入小心地置入石 英管(長晶管)前瑞已圓封之小石英管內，再利用氫氧焰將石英管做necking處理，此處 需注意避免晶體粉末因氰氧焰的高溫造成晶體粉末氧化掉，之後抽真空到達 5.0 × l0-6 torr再以氫氧焰封管。放到搖混爐內燒熔，等混合均勻後降溫，形成複晶晶體塊材。 三.試片熱退火處理：
